Hallo , für ein Arduino Board suche ich ein 5 Volt Relais Modul (1 Kanal) mit sehr geringem Stromverbrauch, geschalten soll damit ca. 12 Volt 1 A. Ich habe bereits eines wie z.B. das im Link, dieses benötigt allerdings bei Relais / On ca. 60 mA was mir zu viel ist, event. kann mir jemand ein günstiges empfehlen das mit grob 10 mA auskommt. http://www.ebay.de/itm/Neu-1-Kanal-Channel-5V-Relais-Relay-Module-Modul-fur-Arduino-ARM-PIC-AVR-DSP-SA-/331525773818?pt=LH_DefaultDomain_77&hash=item4d3079d9fa Danke im voraus Gruß Thomas
Thomas schrieb: > Hallo , > > für ein Arduino Board suche ich ein 5 Volt Relais Modul (1 Kanal) mit > sehr geringem Stromverbrauch, geschalten soll damit ca. 12 Volt 1 A. Kommt es dir auf den Dauerstromverbrauch oder auf den Maximalstromverbrauch drauf an. Und warum überhaupt ein Relais? Wären bipolares Relais, Optokoppler mit Schalt-FET, FET oder Halbleiterrelais nicht als Alternative denkbar?
Du möchtest ein Relais direkt mit dem Arduino Ausgang schalten. Vergiss es. Kauf Dir ein Relais für den Arduino. Da sind die entsprechenden Transistorstreiberstufen schon drin.
Andreas B. schrieb: > Du möchtest ein Relais direkt mit dem Arduino Ausgang schalten. > Vergiss es. warum, gibt schöne SSR besser gesagt Photomos Relais: http://www.conrad.de/ce/de/product/504861/PhotoMOS-Relais-AQV-Serie-Panasonic-AQV252G-Pole-6-Pin-1-Schliesser-60-VDCAC-DCAC-25-A passt in die Ausgangsforderung: Thomas schrieb: > für ein Arduino Board suche ich ein 5 Volt Relais Modul (1 Kanal) mit > sehr geringem Stromverbrauch, geschalten soll damit ca. 12 Volt 1 A. es fehlt nur ein Widerstand am Port zur IR LED im Photomos 10mA schafft der Port locker und bei 5V Betrieb eignet sich ein 360-390 Ohm zum Anschliessen und Schalten.
:
Bearbeitet durch User
Oder ein Bistabiles, das braucht zum Halten gar keinen Strom.
Was genau willst du eigentlich Schalten, vielleicht reicht je ein einfacher LogL-FET.
das EC2-5NU Relais hat z.B. 178 Ohm bei 5V , macht 28mA. Ziemlich klein und 2 Umschaltkontakte. Transistor davor und gut ist.
Hubert G. schrieb: > Wenn es ein Relais sein muss: > Reichelt DIP 7212-D 5V Schaltspannung 200 V DC Schaltleistung 15 W Spannung 5,0 V Innenwiderstand (Ri) 500 Ohm Strom 1,0 A
Layouter schrieb: > Thomas schrieb: >> geschalten soll damit > Was soll das heißen? Dass Thomas aus Österreich kommt. Oder wenigstens aus der Nähe Österreichs... Ich würde auch interessieren was da geschaltet werden soll. Und ob die galvanische Trennung überhaupt nötig ist.
> Ich würde auch interessieren
Und aus welcher deutschsprachigen Weltgegend kommt Lothar Miller?
Lothar M. schrieb: > Ich würde auch interessieren was da geschaltet werden soll. Und ob die > galvanische Trennung überhaupt nötig ist. ACK Bei "ca. 12 Volt 1 A" wäre auch die Frage, ob da eventuell ein Stütz- kondensator an der Last ist. Was der Normalfall ist, wenn es sich um ein Gerät mit internem Spannungsregler und abgesetztem 12V Netzteil handelt. Dann kann der Spitzenstrom beim Einschalten nämlich deutlich höher als 1A sein und das o.g. Reed-Relais wäre ungeeignet.
Micha schrieb: > Oder ein Bistabiles, das braucht zum Halten gar keinen Strom. Wäre auch mein Vorschlag. Anschluss z.B. wie hier: https://www.mikrocontroller.net/articles/Datei:T_on_delay_bipolares_Relais.PNG Angesteuert wird die Schaltung mit einem Strompuls (100ms reicht locker), danach braucht es überhaupt kein Strom mehr...
Claus M. schrieb: > Angesteuert wird die Schaltung mit einem Strompuls (100ms reicht > locker), danach braucht es überhaupt kein Strom mehr... Ein MOSFET kommt sogar mit Mikrosekunden Strompuls aus ...
Wolfgang schrieb: > Claus M. schrieb: >> Angesteuert wird die Schaltung mit einem Strompuls (100ms reicht >> locker), danach braucht es überhaupt kein Strom mehr... > > Ein MOSFET kommt sogar mit Mikrosekunden Strompuls aus ... Wenn er keine galvanische Trennung braucht, so wäre das sicherlich die einfachere Lösung. P-Kanal Mosfet, zwei Widerstände, und evtl. noch ein kleiner Kondensator als primitive Anlaufbegrenzung. Ähnlich wie hier: https://www.mikrocontroller.net/articles/Datei:T_on_delay_SoftStart.PNG Weiss jetzt nicht ob der Arduino mit 3V3 oder 5V0 läuft. Wenn mit 5V, so könnte man T5 einsparen und direkt einen Pin dranhängen. Leider hält sich der Threadstarter mit weiteren Informationen etwas zurück...
S. Landolt schrieb: >> Ich würde auch interessieren > Und aus welcher deutschsprachigen Weltgegend kommt Lothar Miller? Schlags kaputt, hats die Korrektur wieder mal besser gewusst und das "M" eingespart. Es sei hiermit nachgereicht. Um deine Frage zu beantworten kannst du's mal mit Google probieren... ;-)
:
Bearbeitet durch Moderator
Falls das ein Pseudonym sein sollte, könnte ich ja lange suchen - es glaubt doch hoffentlich auch niemand, dass ich S. Landolt heiße. Wie dem auch sei, Ihnen einen herzlichen Gruß aus dem alten Vorderösterreich.
Thomas schrieb: > Ich habe bereits eines wie z.B. das im Link, dieses benötigt allerdings > bei Relais / On ca. 60 mA was mir zu viel ist, event. kann mir jemand > ein günstiges empfehlen das mit grob 10 mA auskommt. Die Summe aller Übel ist immer gleich. Entweder braucht die Erregerwicklung wenig Leistung und kann damit nur einen schwächlichen Kontakt schalten oder mehr Strom und einen kräftigeren, haltbareren Kontakt betätigen. Sinnvoll ist eigentlich immer einen "Opfertransistor" vor das Relais zu schalten, da der sich später leichter austauschen lässt als mancher Tausendfüßler. http://www.mikrocontroller.net/articles/Relais_mit_Logik_ansteuern#Einleitung
Wie wärs mit einem Bistabielen.... http://www.mouser.at/ProductDetail/Panasonic-Industrial-Devices/ADZ12112V/?qs=hpwIUhX6lWxXYf9zATN39w%3d%3d&_cdc=0 Das is sicher zu groß für Deine Anforderung... Sg Sepp
S. Landolt schrieb: > Falls das ein Pseudonym sein sollte, könnte ich ja lange suchen - es > glaubt doch hoffentlich auch niemand, dass ich S. Landolt heiße. Probiers einfach. Du kannst mir ruhig glauben, dass ich so heiße wie ich mich nenne. > Wie dem auch sei, Ihnen einen herzlichen Gruß aus dem alten > Vorderösterreich. Wie dem auch sein, ebenfalls Grüße in den Westen unserer deutschen Bundesrepublik... Thomas schrieb: > Ich habe bereits eines wie z.B. das im Link, dieses benötigt allerdings > bei Relais / On ca. 60 mA was mir zu viel ist, event. kann mir jemand > ein günstiges empfehlen das mit grob 10 mA auskommt. Du kannst auch einfach das Relais mit "vollgas" anziehen lassen und danach den Erregerstrom reduzieren. Denn ein 12V-Relais fällt oft erst bei 3V wieder ab. Und bis dahin hat sich die Erregerleistung auf 1/16 reduziert...
Oder so ein Reed-Relais: http://www.reichelt.de/SIL-7271-D-5V/3/index.html?&ACTION=3&LA=446&ARTICLE=27672&artnr=SIL+7271-D+5V&SEARCH=relais+5v
michael_ schrieb: > ein Reed-Relais: Nur 1A Kontakt? Ich bin kein Optimist wenn es um Kontaktbelastung geht. WAS unser Freund schalten möchte, habe ich noch nicht gelsen.
Soll ich dir das abnehmen, oder kannst du gar nicht lesen? Ich mach es ausnahmsweise mal für dich. Es steht doch ganz oben: 12V 1A
michael_ schrieb: > Es steht doch ganz oben: 12V 1A > WAS unser Freund schalten möchte Ohmsche Last? Glühlampen? Motor? Elkos?
Was fragt ihr mich? Die Aufgabe ist doch gelöst! Er will 12V 1A und das Reed macht 20V 1A. Fertig. Seid ihr eingeschnappt, weil ihr die Aufgabenstellung nicht gelesen habt?

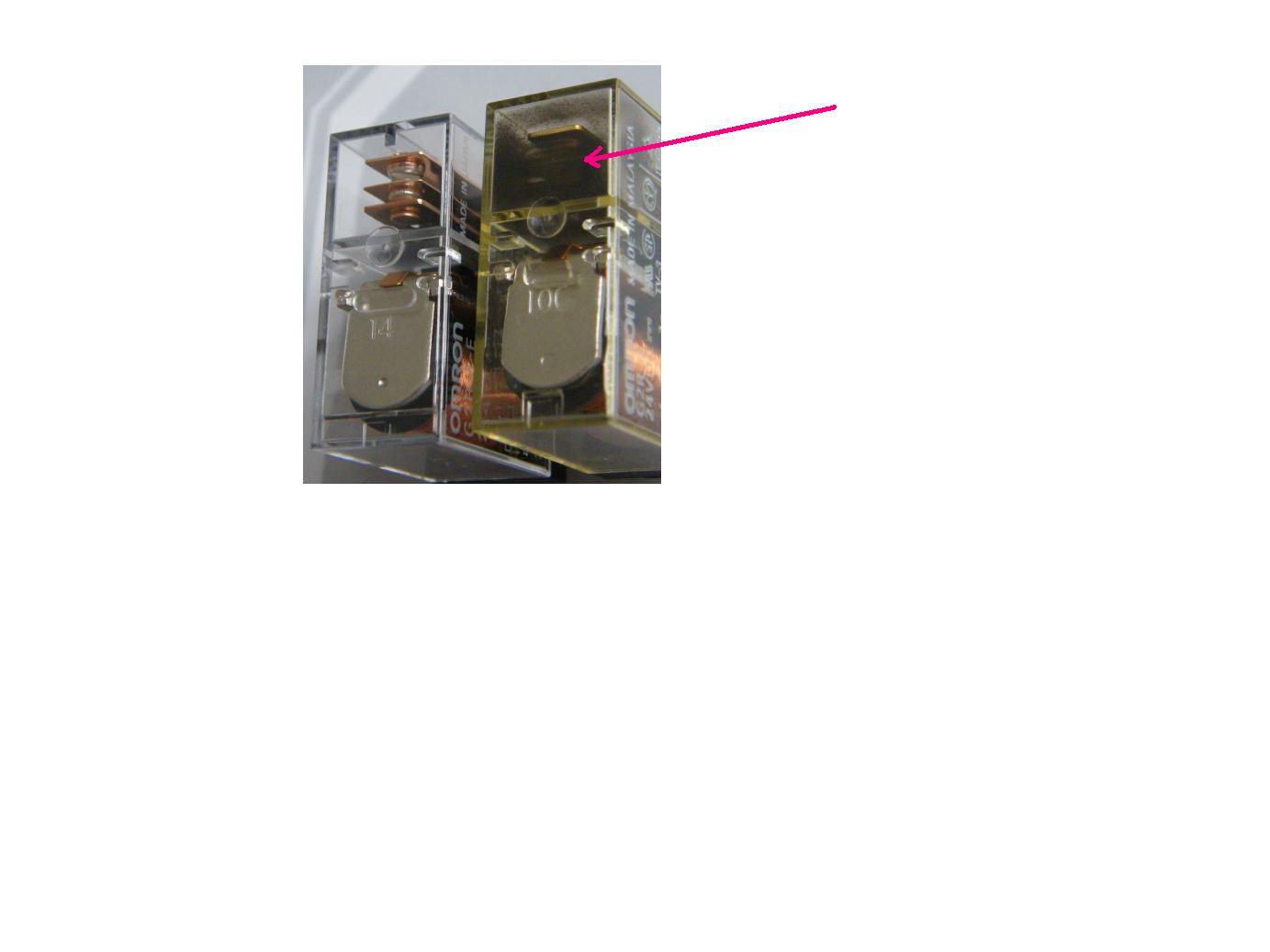

Angehängte Dateien:
michael_ schrieb: > weil ihr die Aufgabenstellung nicht gelesen > habt? Lesen können wir schon. Mit dem Wissen wächst der Zweifel.
Zweifel weiter! Er hat Eckdaten genannt, und es wurde geliefert. Will er mehr, sollte er es sagen. Hat er nicht. Also fertig. Wenn du mehr hineininterpretieren willst, das ist deine Sache. Bei Reichelt gibt es jetzt einen Set, wo auch so Relais-Modul dabei ist. Leider nicht mit 10mA.
