PPM-Signal erklärung

[Patrick (Gast)]

Hallo

Ich versuche einen Multicopter über einen Arduino Mega der ein
PPM-Signal erzeugt anzusteuern. Es funktioniert eigentlich auch schon
nur weiß ich nicht warum es Funktioniert.

Der Code ist von
https://code.google.com/p/generate-ppmsignal/downloads/list

#define chanel_number 8  //Channels Anzahl
#define default_ppm_value 1500 //Anfangswerte der Channels
#define PPM_FrLen 22500  //set the PPM frame length in microseconds (1ms = 1000µs)
#define PPM_PulseLen 300  //set the pulse length
#define onState 0  //set polarity of the pulses: 1 is positive, 0 is negative
#define sigPin 31  //set PPM signal output pin on the arduino
#define off 0 // Wert für den PPM Channel wenn er aus ist
#define on 2000 // Wert für den PPM Channel wenn er an ist


 cli();
  TCCR1A = 0; // set entire TCCR1 register to 0
  TCCR1B = 0;

  OCR1A = 100;  // compare match register, change this
  TCCR1B |= (1 << WGM12);  // turn on CTC mode
  TCCR1B |= (1 << CS11);  // 8 prescaler: 0,5 microseconds at 16mhz
  TIMSK1 |= (1 << OCIE1A); // enable timer compare interrupt
  sei();


ISR(TIMER1_COMPA_vect) { //leave this alone
  static boolean state = true;

  TCNT1 = 0;

  if (state) { //start pulse
    digitalWrite(sigPin, onState);
    OCR1A = PPM_PulseLen * 2 ;
    state = false;
  }
  else { //end pulse and calculate when to start the next pulse
    static byte cur_chan_numb;
    static unsigned int calc_rest;

    digitalWrite(sigPin, !onState);
    state = true;

    if (cur_chan_numb >= chanel_number) {
      cur_chan_numb = 0;
      calc_rest = calc_rest + PPM_PulseLen;
      OCR1A = (PPM_FrLen - calc_rest)*2;
      calc_rest = 0;
    }
    else {
      OCR1A = (ppm[cur_chan_numb]- PPM_PulseLen)*2;
      calc_rest = calc_rest + ppm[cur_chan_numb];
      cur_chan_numb++;

    }
  }
}

Ich versteh einfach nicht warum hier ein gültiges PPM-Signal rauskommt.

Bei 16MHz und einem Prescaler von 8 wird das Zählerregister alle 2us um
1 erhöht.
Angenommen "Kanal 1" bekommt den Wert 1500 zugewiesen.
OCR1A = (1500-300)*2. Das ergibt 4,8ms.
Laut meinen Information darf doch ein Kanal maximal 2ms Lang sein.
Außerdem würden bei 8 Kanälen die 22,5ms überschritten.
Was wird eigentlich in PPM_PulseLen gespeichert? Ist das die Pause
zwischen den Impulsen?
Zudem versteh ich das "*2" im Code nicht.
Der Code deckt sich einfach nicht mit der
Quelle:http://www.mftech.de/ppm.htm
Würde mich um Hilfe freuen.
Danke schon mal im voraus

[Rainer U. (r-u)]

Patrick schrieb:
> Bei 16MHz und einem Prescaler von 8 wird das Zählerregister alle 2us um
> 1 erhöht.

nicht alle 0,5 uS, wie es oben im Kommentar steht?

[Patrick (Gast)]

Hallo Rainer

Danke für deine Antwort.

2MHz sind wirklich 0,5us. Damit komm ich der Sache schon um einiges
näher.

Jetzt versteh ich nur nicht warum man noch die PPM_PulseLen vom Kanal
abzieht.

(1500-300)*2 dann steht in OCR1A 2400 was 1,2ms sind.

Laut der Quelle was ich oben angegeben habe, kommt immer ein Pausenpuls
von 0,3ms und dann eben die Kanallänge ohne die Kürzung.

[Tom E. (Gast)]

Patrick schrieb:
> Der Code ist von
> https://code.google.com/p/generate-ppmsignal/downloads/list

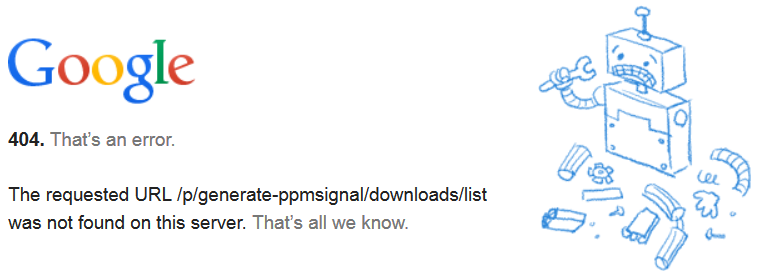

Und wie kommt man da ran?

[Toxic (Gast)]

Tom E. schrieb:
> Patrick schrieb:
>> Der Code ist von
>> https://code.google.com/p/generate-ppmsignal/downloads/list
>
> Und wie kommt man da ran?


Wahrscheinlich meint er dies:

https://code.google.com/p/generate-ppm-signal/downloads/detail?name=Generate_PPM_signal_V0.2.zip&can=2&q=

[Rainer U. (r-u)]

Patrick schrieb:
> (1500-300)*2 dann steht in OCR1A 2400 was 1,2ms sind.

Ich hab es jetzt nicht im Detail durchgesehen - aber das naheliegende
ist wohl, dass bis dahin schon einige Zeit (Startimpuls?) vergangen ist
- dann passt es wieder.

Änder doch die Werte und guck was passiert.. ;-)

[Bussard (Gast)]

Patrick schrieb:
> Laut meinen Information darf doch ein Kanal maximal 2ms Lang sein.
> Außerdem würden bei 8 Kanälen die 22,5ms überschritten.
> Was wird eigentlich in PPM_PulseLen gespeichert? Ist das die Pause
> zwischen den Impulsen?

Bild: 8-Kanal PPM mit 7x 1.5ms Mittelstellung und K3 Minimalwert 0.95ms:
http://static.rcgroups.net/forums/attachments/6/1/1/9/0/4/a8187567-134-8K-Logic_PPM_Ch3-Fail-safe-950%C2%B5s_.jpg


8x 2ms =16ms + Synchronlücke > 4ms
Bei mehr als 8 übertragenen Kanälen wird das Paket auch schon mal auf
27.5ms gedehnt, um bei allen Kanälen in Maximalstellung
(unwahrscheinlich, aber möglich) noch genug Platz für die Synchronlücke
zu lassen (Beispiel Fa. FrSky optionale Firmware)

Gruß

[Karl H. (kbuchegg)]

Patrick schrieb:

> Laut der Quelle was ich oben angegeben habe, kommt immer ein Pausenpuls
> von 0,3ms und dann eben die Kanallänge ohne die Kürzung.

Ja.
Ist ja auch richtig.

Was da erzeugt wird ist ein PPM Signal.
Das hat mit dem Signal, welches dann zu den Servos geht nur insofern zu
tun, als letzteres für jedes Servo aus diesem hier generiert wird.
Dieser Puls der dann tatsächlich zu den Servos geht, beginnt mit der
steigenden Flanke des PPM Signals und geht bis zur nächsten steigenden
Flanke. Daher muss von der Gesamtdauer von einer steigenden Flanke zur
nächsten, die Zeit für den Kanalwechselpuls abgezogen werden, damit man
weiss, wie lange die Pause zwischen den Pulsen sein muss.

[Bussard (Gast)]

Hier noch mal das gleiche Signal zur Verdeutlichung, was kbuchegg
schrieb, von den Servo-Ausgängen eines Empfängers abgegriffen (Kanal
Channel 8 nicht dargestellt)
http://static.rcgroups.net/forums/attachments/6/1/1/9/0/4/a8187565-161-8K-Logic_Ch3-Fail-safe-950%C2%B5s_.jpg

Die Servo-Signalpulse haben die exakt gleiche Länge wie im PPM-Signal
von pos. zu pos. Flanke

Gruß
