Hi Ich kenne mich mit Eagle nocht nicht aus. Ich habe eine Platine, die ich in 3D darstellen möchte. Das Ulp dazu habe ich gefunden und auch ausgeführt. Funktioniert auch. Es wurden beim ersten Rendern leider nicht alle Bauteile angezeigt. Nun bin ich auf "manuell zuordnen" gegangen und habe die Bauteile zugeordnet. Leider ist mir dabei ein Fehler unterlaufen. Ich habe das Ulp neu gestartet und versucht nochmals eine manuelle Zuordnung durchzuführen. Dies bringt aber keine Änderungen. Soll heißen, dass ich die Bauteile nicht erneut zuordnen kann. Was mache ich falsch ? Ich habe die *.Pov u. *.mpd gelöscht. Trotzdessen kann ich die Bauteile nicht manuell zuordnen. Es wird immer das "falsche" Layout angezeigt bzw. gerendert. Noch eine 2. Frage: in welches Verzeichnis müssen die Bilder für die 3D Darstellung ? Wäre nett, wenn mir jemand helfen könnte. Nette Grüße Torsten
Hallo Thorsten, die manuell zugeordneten Bauteile werden in einer Datei gespeicht und werden deshalb nicht mehr angezeigt. Suche mal die "3dusrpac.dat" Datei. Dort sind die Zuordnungen abgelegt. Entweder die Datei komplett leeren oder einfach den falschen Eintrag entfernen. Anschließend müßte es mit dem Zuordnen wieder funktionieren. Gruß Jörn
Weiß vielleicht noch jemand in welches Verzeichnis die Bilder für die Bauteile müssen ? Nette Grüße Torsten
Hi Habe es glaube ich gefunden (\ULP\IMG) ! Leider wird mir in der Vorschau, also wenn ich die Bauteile zuordnen will nur ein graues Kästchen angezeigt. Weiß jamand woran das liegt ? Nette Grüße Torsten
Hi Noch 'ne Frage: ich habe hier eine Platine bzw. in Eagle mit einer 25-Pol D-SUB Buchse ! Diese wird in Pov-Ray falsch herum angezeigt. Also statt nach links zu zeigen, zeigt sie nach rechts. Wie kann ich das ändern ? Nette Grüße Torsten
Hi in der POVRay-Datei den Aufruf des entsprechenden Makros suchen und das erste rotate<x,y,z> durch rotate<x,y+180,z> ersetzen. Matthias
ich habe das selbe problem wie der ersteller dieses beitrags, kann die 3dusrpac.dat aber beim besten willen nicht finden. auch eine neuinstallation half nicht. hat sich in einer neueren eagle 3d version der pfad geändert, oder der dateiname? viele grüße edo
gefunden, aber erklär mir mal einer diesen pfad C:\Users\Benutzername\AppData\Local\VirtualStore\Program Files\Eagle\ulp\Eagle3D
Das heisst, dass sich die ulp-datei (oder sogar Eagle selbst?) bei Windows nicht als "Eagle-Software" angemeldet hat, was zur Folge hätte, dass die Dateien im "Application Data\Eagle" Ordner landen würden. In deinem Fall hat Windows den Schreibzugriff auf einen Programme-Unterordner durch ein nicht-berechtigtes Programm verhindert und zugleich eine Zuordnung der Programmeinstellungen auf verschiedene Benutzer ermöglicht. Wenn du dir den Pfad ansiehst, wirst du sehen, dass der Inhalt von Virtual Store dem Verzeichnisbaum auf deinem root-Laufwerk entspricht. Wenn du willst, kannst du die Datei jetzt auch an ihren eigentlichen Platz verschieben. Wenn sie dort bereits vorhanden ist, wird von da an keine virtuelle Umleitung eingerichtet/benutzt.
hallo zusammen. habe ein echt dringendes anliegen. habe ein kleines board in eagle geplant und inzwischen auch bestellt. leider kommt das board erst am samstag, und mir geht die zeit für die präsentationsvorbereitung flöten weil ich dann noch löten muss. mit eagle 3d komme ich garnicht klar, bräuchte aber dringend ein 3d bild vom board für meine präsentation am montag! Technikerprojekt!!! wird bewertet, also wirklich wichtig. kann mir bitte jemand aus meiner .brd datei ein bild machen? bitte schreibt mir eine email, ich schicke euch dann die datei zu! Bitte! Vielen dank, Gruß Peter porschen.peter[at]arcor.de
> bräuchte aber ein 3d bild vom board für meine präsentation am montag!
Deine Gewichtung ist falsch. Deine Präsentation wird nicht deshalb um 1
Note schlechter ausfallen, weil du nur eine 2D Darstellung der Platine
hast. Oder andersrum: ein guter Lehrer wird nicht vorrangig nur auf eine
3D Darstellung Wert legen.
Ich habe schon mal mit handgekritzelten Folien eine Präsentation
durchgezogen (und auch schon ganz ohne alles an der Tafel) und bin
danach dafür gelobt worden. Das kam aber eher daher, dass ich
anschliessend jede Frage zur allseitigen Zufriedenheit beantworten
konnte.
Was mich aber sehr nachdenklich stimmt, ist, dass du erst 2 Tage vor der
Abgabe/Präsentation deine Platine für die Hardware bekommst. Denn von
dort aus ist es idR. noch ein weiter Weg bis zum laufenden Gerät... :-o
ja, wie wahr! es handelt sich um ein bewertetes statusmeeting! also muss noch nichts laufen! da ich die platine aber auf lochraster schon laufen hatte wird das wohl funktionieren! ist ja nichts großes! und die sache mit der 3d darstellung, .... ich habe in den letzten woche so viele diskusionen mit den lehrern geführt,... von wegen technische ausbildung und kein marketing job,... aber im moment kommt es leider zu 80% aufs verkaufen an! und das geht mit dem 3d bild einfach besser! will das bild in der pp präsentation als grundlage nutzen um die schaltung zu erklären. d.h. in der mitte das 3d pis, und bei mausdruck zoomen einzelteile der platine in 2 D heraus! dass muss halt eindruck machen! haben das bewertete kickoff meeting schon versemmelt, weil wir uns fachlich super vorbereitet hatten, aber halt nur einen tag arbeit in die präsentation gesteckt haben! also weiter... Kann mir bitte iner helfen? habe immer noch kein bild gruß peter
lad doch mal deine .brd datei hoch, dann kann man ja mal schauen, obs nicht zuviel arbeit macht (bauteile manuell zuzuweisen sind etc.)
Da muss noch einiges Manuell zugewiesen werden, lad am besten nochmal den Schaltplan hoch, wenn ich später nochmal Zeit hab, guck ich nochmal danach.
board sind doch nur 2 OP´s, 4 Photodioden, ein PT100 und 2 Heizwiderstände! 3 stecker von phoenix und standart smd widerstände! vielen dank, würdest mir echt weiterhelfen!
Anstatt als Ahnugnsloser und scheinbar Unfähiger sich für diese Einschätzung zu bedanken und sie v.a. als solche zur Kenntnis zu nehmen... msch schrieb: > Da muss noch einiges Manuell zugewiesen werden, ... gibt man lieber erst nochmal dem Gas, der einem bisher als einziger helfen will. Peter Porschen schrieb: > sind doch nur 2 OP´s, 4 Photodioden, ein PT100 und 2 Heizwiderstände! 3 > stecker von phoenix und standart smd widerstände! Gratuliere!
danke, aber so war das nicht gemeint! habe es ja wie beschrieben nicht geschafft selber ein 3d bild draus zu machen! habe hier wohl schon richtig dicke platinen in 3d gesehen! konnte mir also nur nicht vorstellen, dass es dann echt arbeit sein könnte meine kleine 45mm mal 45mm platine zu rendern! sorry wenn es blöd rüber gekommen ist! aber wie auch schon gesagt: hab den kopf voll und keine zeit--> also stress!
Angehängte Dateien:
-
400 KB

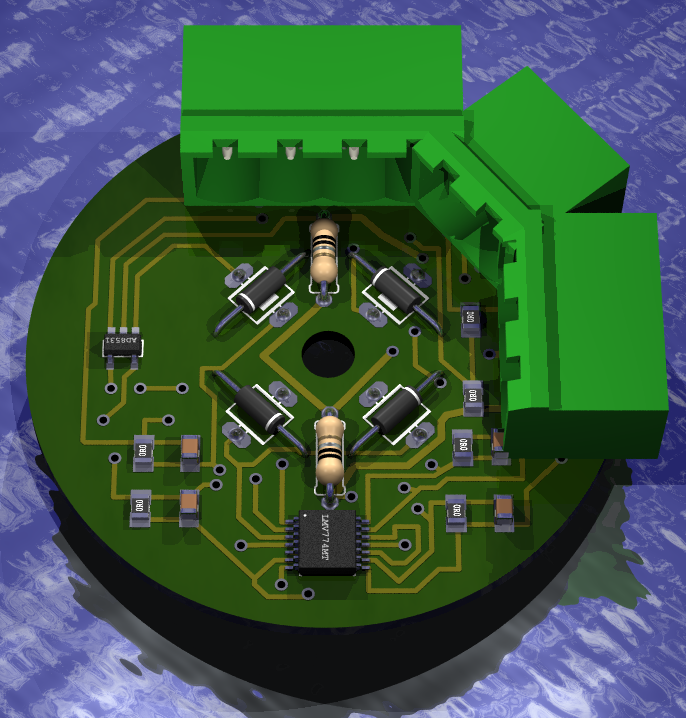

Habe jetzt mal auf die schnelle mit der brd-Datei ein Eagle 3D gemacht, aber einige falsch manuelle Zuordnungen vorgenommen, wie man sieht. Soll jetzt mal ein Anreiz sein, sich damit auseinander zu setzten, weil das Ergebnis sollte doch dazu animieren.
Na, fürs Marketing ist das Ding doch perfekt, für die technischene Laien rubelst die Überlappung der Steckverbinder in einen Kopierschutz in Form eines Sonderspritzgußteils um ;-).
ja, vielen dank! wie man jetzt sieht hab ich die steckverbinder wohl falschherum geplant! ;-) hatte bei eagle keine fehlermeldung, also hoffe ich die richtigen passen dann auch ohne überlappung! wenn nicht, mache ich in der mitte am 2er block andere stecker hin! danke nochmals an alle! nächste woche, wenn ich die präsi hinter mir habe werde ich mich noch einmal damit auseinandersetzen! # nochmal danke an alle die geholfen haben, obwohl ich gestern so nervig war, bzw. wohl nicht freundlich genug geschrieben habe! lag leider am stress! so ich muss mal weiter machen! THX
> wie man jetzt sieht hab ich die steckverbinder wohl falschherum geplant! Sowas kann man aber in der 2D Ansicht idR. auch schon problemlos feststellen, wenn man den Bestückungplan mit einblendet... > wenn nicht, mache ich in der mitte am 2er block andere stecker hin! Als Praktiker würde man einfach alle drei drehen und die Kabel passend einklemmen... :-o
Lothar Miller schrieb: >> wenn nicht, mache ich in der mitte am 2er block andere stecker hin! > Als Praktiker würde man einfach alle drei drehen und die Kabel passend > einklemmen... :-o wenn man was macht, kann man es auch gleich ordentlich machen, sprich im Schaltplan schon die Leitungen richtig verbinden, dann hat man auch gleich eine vernünftige Darstellung. Wenn es aber nur ein einfaches Hobbyprojekt ist, kann man am Ende auch notfalls deine pragmatische "Tüddellösung" nehmen. Aber allgemein gilt: lieber gleich richtig machen, auch bei solchen "Kleinigkeiten".
