Rigol Oszi - Kann man den Referenzpunkt in der Zeitachse auch verschieben?

[Timo (Gast)]

Hallo.

Den Triggerpunkt in der Zeitachse (horizontal) kann man ja schön
verschieben.
Der andere Punkt, an dem der Zoom-Mittelpunkt bei Änderung der Zeit
hängt, ist aber nicht auch verschiebbar oder?

Ich würde gerne am linken Bildrand aufnehmen, jedoch bei Änderung der
Zeitachse nicht ständig horizontal verschieben müssen.

Danke Euch erst einmal,
Timo

[Thomas K. (thomas2021)]

Kannst mal einen Screen machen was Du genau meinst ?

[Falk B. (falk)]

Timo schrieb:
> Ich würde gerne am linken Bildrand aufnehmen, jedoch bei Änderung der
> Zeitachse nicht ständig horizontal verschieben müssen.

Bei den größeren LeCroy Waverunner kann man das irgendwo im Menu
einstellen, ob man immer auf die Bildschirmitte zoomt (was eigentlich
intuitiv ist) der ob die zeitliche Verschiebung zum Trigger konstant
bleibt (was IMO sinnlos ist). Vielleicht gibt's da auch bnei Rigol ne
Einstellung.

[Timo (Gast)]

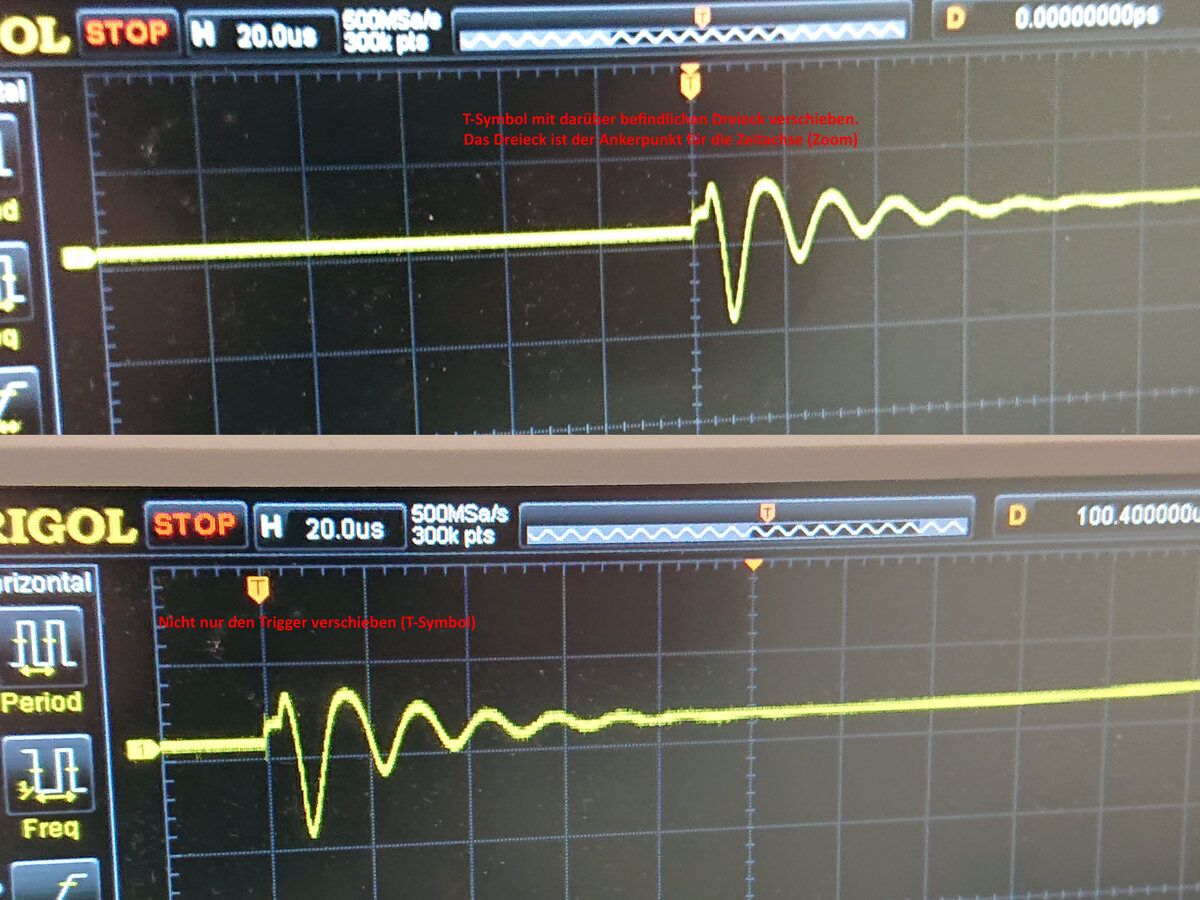

Anbei Screenshot

[Klaus R. (klara)]

Hallo Timo,
in dem Bedienfeld Horizontal kannst Du mit dem oberen Drehknopf die
horizontale Position verändern. Das T steht aber für Trigger. Das T
bewegt sich mit der horizontalen Position wenn der Triggerpunkt so
gewählt wurde, z.B. Flanke.
Wird in dem Bedienfeld Horizontal der obere Drehknopf gedrückt, so
springt die horizontale Position auf Zero, bei mir ist es die Bildmitte.
Ob man Zero irgendwo anders festlegen kann weiß ich nicht.

Ich habe meinen Rigol auch erst 3 Wochen. Bislang hatte ich nur mit
analogen Oszi zu tun. Deswegen hatte ich nach weiteren Quellen gesucht
die einem die neuen Möglichkeiten näher bringen konnten. Unter YouTube
wurde ich fündig.

Alle Videos
https://www.youtube.com/c/HobbyelektronikerCh/videos

Funktionen eines Rigol DS1xxxZ: Das Horizontalsystem
https://www.youtube.com/watch?v=s1EZWNR8NrI
mfg klaus

[Timo (Gast)]

Hallo Klaus.

Danke für Deinen Beitrag.
Ich denke die Funktionalität bietet das Rigol einfach nicht.
Aber danke für die Links - Evtl. helfen diese ja jemanden in der
Zukunft.

Mfg Timo

[No Y. (noy)]

Schau mal unter Aquire->More->Expand...

Könnte das sein was du suchst?

[Sven B. (scummos)]

Ich glaube nicht, dass das Scope eine Einstellung dafuer hat. Gezoomt
wird immer zur Mitte des aktuellen Bildausschnitts.

[No Y. (noy)]

Wenn man Zoom drückt ja..

Aber wenn man die Time verstellt kann man genau über das was ich oben
genannt hab einstellen wo er die timebase ändert.

Es gibt "Trigger" dann bleibt der Trigger immer sichtbar beim Timebase
ändern
Es gibt "User" damit kann man oben den mini Pfeil verschieben und er
ändert die Timebase dann bei dem Pfeil..

Also genau das was gefordert ist.

Aber da es ja nicht nur "Mein Rigol" gibt..

Meins ist ein MSO5k... Daher keine Ahnung was es z.b. beim DS1054z
gibt..

[Timo (Gast)]

Hi.

Ja, über die Zoom-Funktionalität bekommt man das gewollte auch einmal so
hin.
Stimmt schon.
Ich dachte es gäbe eben eine Möglichkeit den Nullpunkt anderweitig zu
Verschieben und ich sehe es nicht ;)
