LTSpice digitale Bauteile (Schmitt-Trigger, D-FF) mit anderer Versorgungsspannung

[Chris (Gast)]

Hallo,

ich habe gerade ein kleines "Problem" mit LTSpice. Ich möchte in einer
Schaltung digitale Bauteile einsetzten, also z.B. Schmitt-Trigger
(74HC14) oder D-FlipFlop (74HC175). Bei diesen digitalen Bauteilen kann
man meines Wissens nach die Versorgungsspannung "nur" über die Attribute
auf feste Werte einstellen.

In meiner Schaltung sitzen diese digitalen Bauteile allerdings auf der
High-Side. D.h. VCC im System ist z.B. 24 V oder 36 V zu GND. Die
Logikgatter hängen mit dem Pin für die positive Versorgungsspannung
ebenfalls an diesem VCC. die negative Versorgungsspannung der
Logikgatter ist dann nicht GND, sondern (VCC - 5 V). Die
Ausgangsspannung vom Logikgatter ist dann dementsprechend VCC oder (VCC
- 5 V).

In der Realität funktioniert das wunderbar, jedoch bekomme ich das

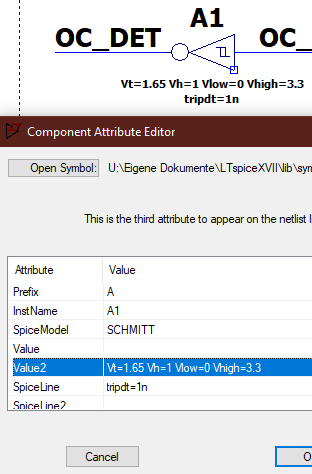

LTSpice über die Value2-Attribute-Zeile nicht beigebracht, da dort wohl
immer eine fester Wert gefordert ist. Einmalig ausrechnen und als
Parameter wäre evtl eine Möglichkeit.

Mich würde aber interessieren, ob es keine LTSpice Modelle von digitalen
Bauteilen gibt, an welche man eine "richtige" Versorgungsspannung
anschließen kann. Zumindest habe ich dazu nur extrem wenig bis nichts
gefunden. Oder gibt es hier einen Trick, mit dem das über die Attribute
geht?

Schöne Grüße,
Chris

[Abdul K. (ehydra)]

Vlow einfach ausrechnen und statisch einsetzen. Eine einfache Lösung
gibt es dafür nicht.
Oder du benutzt eben echte Simulationsmodelle, die aber deutlich
langsamer laufen und auch andere Probleme haben.
En Zwischending wäre ein Art Addierer am Ausgang.

[Chris (Gast)]

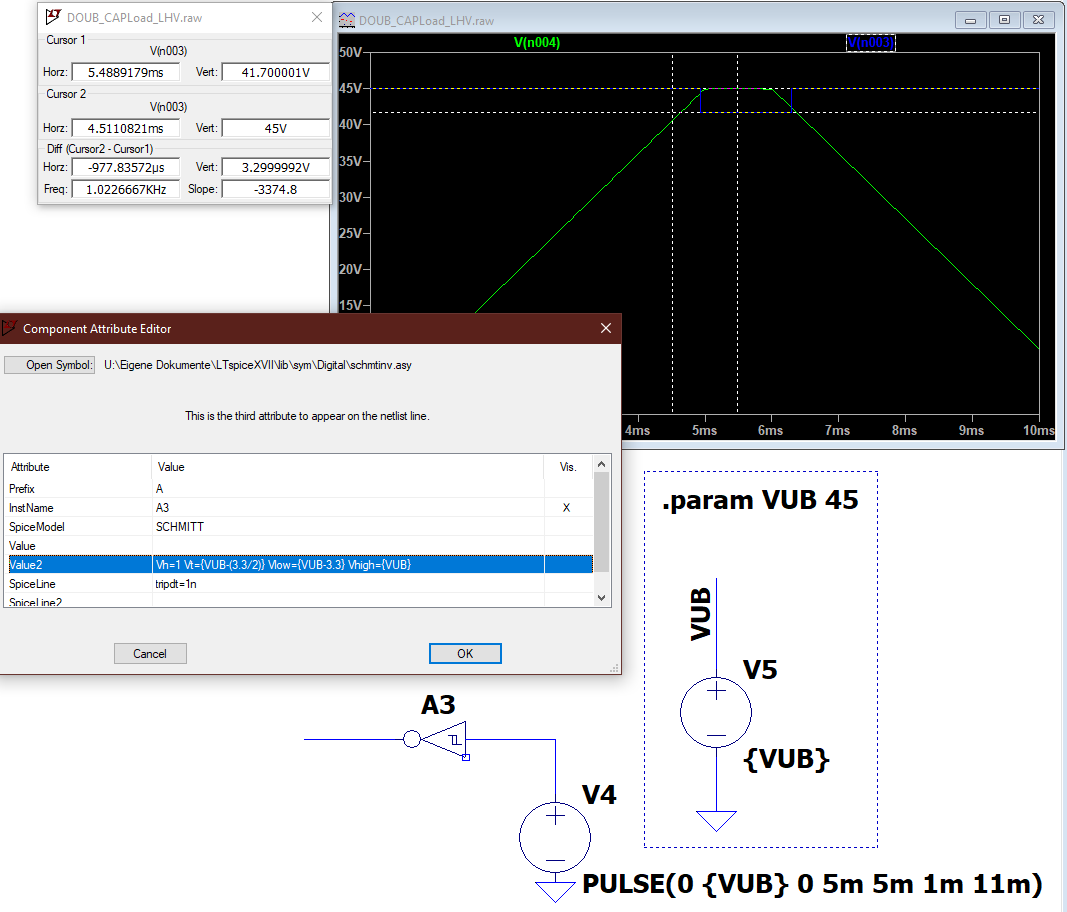

Mein erster Gedanke mit den Parametern scheint zumindest auf den ersten
Blick zu funktionieren. Wobei das auch etwas von hinten durchs Auge ist
:D

[Gerald K. (geku)]

In der LTSpice Gruppe "https://groups.io/g/LTspice"; befindet  sich die
74HC.lib. In dieser befindet sich unter anderem ein LTSpice Modell des
74HC14.

[Chris (Gast)]

Gerald K. schrieb:
> In der LTSpice Gruppe "https://groups.io/g/LTspice";; befindet  sich die
> 74HC.lib. In dieser befindet sich unter anderem ein LTSpice Modell des
> 74HC14.

Ich habe bereits die "LargeCollection.zip" von hier
http://ltwiki.org/?title=Components_Library_and_Circuits. Dort ist auch
eine 74HC.lib enthalten, vermutlich die gleiche wie in der von dir
vorgeschlagenen Gruppe?! Das Bauteil hat allerdings keine Anschlüsse für
die Versorgungsspannung, helfen mir also nicht weiter.

[Abdul K. (ehydra)]

Solange die Versorgung eh statisch ist, macht man sich damit nur unnötig
Mehrarbeit. Normalerweise simuliert man keine kompletten Schaltungen in
allen Aspekten, sondern interessiert sich nicht für die Powerleitungen.

Also was ist dein spezieller Grund?

[Chris (Gast)]

Abdul K. schrieb:
> Also was ist dein spezieller Grund?

Mich interessiert die Auswirkung auf die Spannungsversorgung nicht.

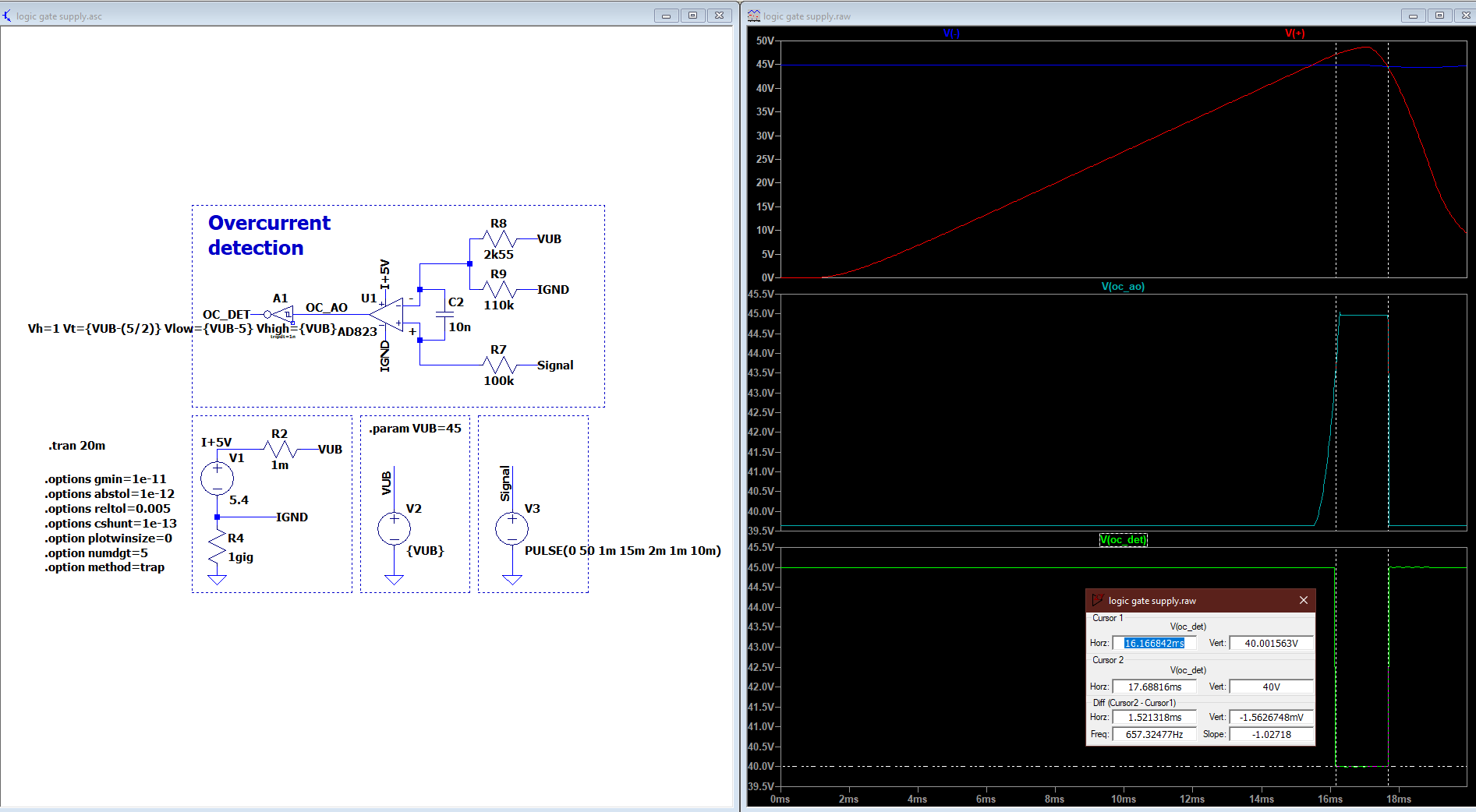

Aber ich habe Signale welche nicht bezogen auf 0 V (also GND) sind,
sondern auf die High-Side (z.B. 45 V, variabel).  D.h. logisch High ist
45 V und logisch Low ist 45 V - 5 V = 40 V. Die "normalen" Logik Gatter
in LTSpice machen das nicht mit, da diese erst mal 0 V als logisch Low
interpretieren und alles über 1 V als logisch high.

Mit jedem beliebigen OPV kann man das wunderbar in LTSpice simulieren,
da diese Anschlüsse für die Spannungsversorgung haben (also z.B. 45 V
und 40 V). Die Logikgatter allerdings nicht.

Mein erster Ansatz ist gerade die Verwendung von einem Parameter. Das
ist allerdings nur solange brauchbar, bis sich diese Versorgungsspannung
während einem Simulationsdurchlauf verändern soll.

[anras (Gast)]

Chris schrieb:

> In meiner Schaltung sitzen diese digitalen Bauteile allerdings auf der
> High-Side. D.h. VCC im System ist z.B. 24 V oder 36 V zu GND. Die
> Logikgatter hängen mit dem Pin für die positive Versorgungsspannung
> ebenfalls an diesem VCC.
Es gibt unter den genannten Links zu ltwiki, LTspice.io aber auch hier
im Forum angepasste Versionen dieser Libs (z.B. 74HC_v.lib von Helmut
S.), die es ermöglichen, auch die Potentiale als "Parameter" zu
übergeben.

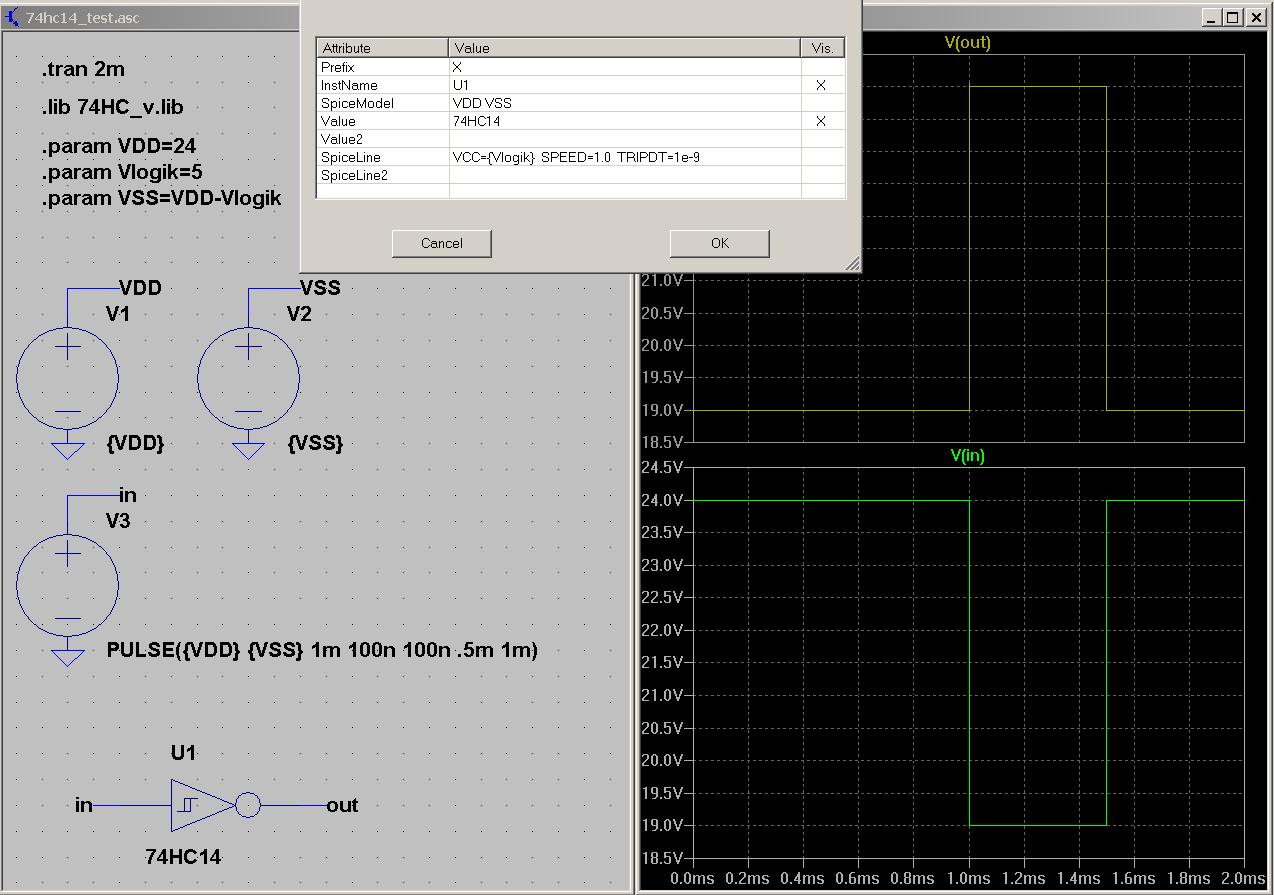

LTspice setzt grundsätzlich alles ab "SpiceModel" in die Netlist. Aus
den Parametern im Beispiel werden daraus dann Netzbezeichnungen:

XU1 in out VDD VSS 74HC14 VCC={Vlogik} SPEED=1.0 TRIPDT=1e-9

Zusätzlich braucht es noch die Angabe der absoluten Spannung (für
Anstiegszeiten usw.) als

VCC={Vlogik}

[Carlo (Gast)]

Chris schrieb:
> ignale welche nicht bezogen auf 0 V (also GND) sind,
> sondern auf die High-Side (z.B. 45 V, variabel)

?
Beitrag "LTSpice: 74HC mit virtueller Masse"

[Abdul K. (ehydra)]

Die Parameter in den Logikelementen sind statisch.
Die Anmerkung über den COM-Anschluß ist interessant, hab ich noch nicht
probiert.
