[S] Stecker zum Anlöten

[Eppelein V. (eppelein)]

Servus,

diese "Verbindungsleitung" wird für die Programmierung von Audio-
Videoanlagen benötigt.

Ich suche nun einen Stecker, der z. Bspl. wie ein USB-Stecker, nur mit
den obigen Steckern ausgestattet, in kleinerem Format, wo dann eine
entsprechende Leitung angelötet werden kann.

Hatte schon eine Zwischenltg. von beiden Steckern an Stummeln angelötet
wie geschrumpft.

MfG
Eppelein

[Tim D. (Gast)]

Eppelein V. schrieb:
> Servus,
>
> diese "Verbindungsleitung" wird für die Programmierung von Audio-
> Videoanlagen benötigt.
>
> Ich suche nun einen Stecker, der z. Bspl. wie ein USB-Stecker, nur mit
> den obigen Steckern ausgestattet, in kleinerem Format, wo dann eine
> entsprechende Leitung angelötet werden kann.
>
> Hatte schon eine Zwischenltg. von beiden Steckern an Stummeln angelötet
> wie geschrumpft.
>
> MfG
> Eppelein

Ehrlich gesagt verstehe ich Deinen Text überhaupt nicht. Stecker, nur
mit Stecker? Zwischenltg???

Falls Du so eine Leitung mit Steckern dran suchst, so was habe ich
vielleicht hier rumliegen. Falls Du nur die Stecker suchst, die gibt's
quasi überall zu kaufen. Sind zum Crimpen, aber die Kabel lassen sich
mit etwas Geschick auch anlöten.

[Eppelein V. (eppelein)]

Entschuldige bitte meine Ausdrucksweise.

Ich suche einen "handfesten Stecker", der in kleinerem Format als wie z.
Bspl. ein USB-Stecker ist.
Die einzelnen Drähte wurden durch eine 4-pol. Leitung ersetzt.

Der USB-Stecker ist nur sinnbildlich.

Kurzum:
Diese Kleinen Stecker sind ein Graus anzufassen und in die vorgesehenen
Buchsen zu stecken, zumal oft nicht viel Platz vorhanden ist.
Darum meine Frage, ob es nicht einen handfreundlichen Steckergriff mit
diesen Minidingern im ganzen gibt.




MfG
Eppelein

[Rainer S. (enevile)]

Meinst du sowas?
https://www.reichelt.de/at/de/jst-stiftleiste-gerade-1x4-polig-xh-jst-xh4p-st-p185075.html

PS: Deine Antwort kam erst nach meinen Post.

[Johannes S. (Gast)]

wenn das die XH mit 2,54 mm sind, dann passen auch die CV Stecker da
rein:
https://csd-electronics.de/Mechanische-Komponenten/Steckverbinder/Diverse/Sonstige/CV/CV-Stecksystem-RM2-5/Crimpgehaeuse-CV-4-pol::2687.html

Kabel mit Stecker sollte man in der Bastelkiste aus alten PC liegen
haben, da wurden die ja reichlich verwendet.

[Teo D. (teoderix)]

Gibts nich, selber basteln. Mit Schrumpfschlauch und Heißkleber wird das
schon.

[Eppelein V. (eppelein)]

Rainer S. schrieb:
> Meinst du sowas?
>
https://www.reichelt.de/at/de/jst-stiftleiste-gerade-1x4-polig-xh-jst-xh4p-st-p185075.html
>
> PS: Deine Antwort kam erst nach meinen Post.

Nein die passen nicht, müßte ein Weiblein sein.

[Eppelein V. (eppelein)]

Teo D. schrieb:
> Gibts nich, selber basteln. Mit Schrumpfschlauch und Heißkleber wird das
> schon.

Dachte ich mir schon.

Also bleibt es dabei mit selber stricken.

[Tim D. (Gast)]

Verstehe jetzt, mit einem umpressten Gehäuse sozusagen.

Vielleicht mit einem 3D-Drucker ein Gehäuse drucken (lassen).

[Eppelein V. (eppelein)]

Johannes S. schrieb:
> wenn das die XH mit 2,54 mm sind, dann passen auch die CV Stecker da
> rein:
>
https://csd-electronics.de/Mechanische-Komponenten/Steckverbinder/Diverse/Sonstige/CV/CV-Stecksystem-RM2-5/Crimpgehaeuse-CV-4-pol::2687.html
>

Obige Stecker sehen anders aus.
Muß mal schaun, was das für welche sind.

> Kabel mit Stecker sollte man in der Bastelkiste aus alten PC liegen
> haben, da wurden die ja reichlich verwendet.

Habe ich welche, nur die sind auch zu kurz.
50cm bräuchte ich schon, also auf ein Neues und wieder ansetzen.

Eventuell hat jemand die genaue Bezeichnung.

[Eppelein V. (eppelein)]

Tim D. schrieb:
> Verstehe jetzt, mit einem umpressten Gehäuse sozusagen.
>
Bingo! - Genau daß hatte ich im Auge.

> Vielleicht mit einem 3D-Drucker ein Gehäuse drucken (lassen).

Das wäre eine Lösung!

[Sam W. (sam_w)]

Eppelein V. schrieb:
> Darum meine Frage, ob es nicht einen handfreundlichen Steckergriff mit
> diesen Minidingern im ganzen gibt.

Sowas habe ich bislang nur bei manchen LiPo-Akkus am Balancerkabel
gesehen. Dort wurde das mit Hotmelt umspritzt.

Habe auf die Schnelle das hier gefunden:
https://de.aliexpress.com/item/32863581278.html
Das scheinen kleine Gehäuse zu sein, die man nachträglich über die
XH-Stecker anbringen kann. Vierpolig wäre dann für einen 3S Akku.

Gängige Bezeichnung scheint wohl "3S AB Clip" zu sein :)

[Teo D. (teoderix)]

Sam W. schrieb:
> Habe auf die Schnelle das hier gefunden:
> https://de.aliexpress.com/item/32863581278.html
> Das scheinen kleine Gehäuse zu sein, die man nachträglich über die
> XH-Stecker anbringen kann. Vierpolig wäre dann für einen 3S Akku.

Sachen gibts. Das noch so ausgießen, das der Stecker nich voll läuft,
Bingo!? :D


PS: KnigeSchutze nichte vergesse, Monsieur! ;)

[Markus M. (adrock)]

Teo D. schrieb:
>> https://de.aliexpress.com/item/32863581278.html
>> Das scheinen kleine Gehäuse zu sein, die man nachträglich über die
>> XH-Stecker anbringen kann. Vierpolig wäre dann für einen 3S Akku.
>
> Sachen gibts. Das noch so ausgießen, das der Stecker nich voll läuft,
> Bingo!? :D

Ja, diese kleinen Dinger finden sich mittlerweile auch an neueren
Modellbau LiPo-Akkus (wo die JST XH Stecker für den Balancer-Anschluss
verwendet werden).

[Eppelein V. (eppelein)]

Markus M. schrieb:
> Teo D. schrieb:
>>> https://de.aliexpress.com/item/32863581278.html
>>> Das scheinen kleine Gehäuse zu sein, die man nachträglich über die
>>> XH-Stecker anbringen kann. Vierpolig wäre dann für einen 3S Akku.
>>
>> Sachen gibts. Das noch so ausgießen, das der Stecker nich voll läuft,
>> Bingo!? :D
>
> Ja, diese kleinen Dinger finden sich mittlerweile auch an neueren
> Modellbau LiPo-Akkus (wo die JST XH Stecker für den Balancer-Anschluss
> verwendet werden).

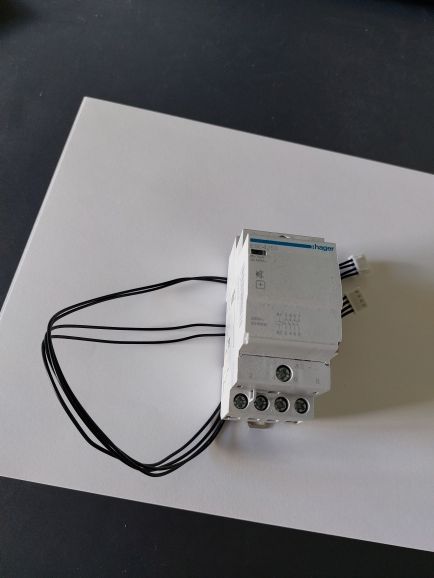

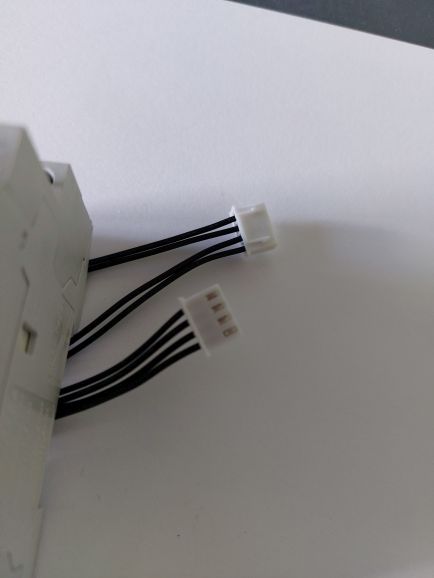

Bei meiner Abbildung haben diese Stecker jedoch eine andere Bauform.

[Andreas B. (bitverdreher)]

Normale Steckerleiste anlöten und das Oberteil am Kabel mit Heißkleber
nach Geschmack präparieren.
