Hallo community, wie kann ich den 1nF Kondensator(Siehe PNG.Datei) auf einer Platine kurzschließen? Konnte leider hier keine ähnliche Forum-Themen dazu finden. Vielen Dank für die Hilfe und Zeit Mit freundlichen Grüßen Kosta
Angehängte Dateien:
-
871 Bytes
und zu schrieb: > Der ist schon kurz geschlossen (Siehe PNG.Datei) Nur ungünstige Darstellung vermutlich. GkekasK schrieb: > wie kann ich den 1nF Kondensator(Siehe PNG.Datei) auf einer Platine > kurzschließen? Man könnte in die Platine ganz kleine Löcher Bohren, so dass die Pads des Kondensators mit angeschnitten werden. In diese kleinen Löcher schneidest du dann ein Gewinde (M1.6 oder so). Dann kannst du mit ganz kleinen Schrauben und ganz kleinen Kabelschuhen eine Draht-Brücke anschrauben, die den Kondensator überbrückt.
Ach das geht doch auch einfacher ohne Löten. Ganze Platine bis auf den Kondensator und seine Pads abkleben und dann mit Leitsilber draufspritzen oder malen.
Oder du nimmst eine Gripzange und klemmst die über die Kontakte. Muss natürlich eine aus Metall sein!
Helmut -. schrieb: > Oder du nimmst eine Gripzange und klemmst die über die Kontakte. > Muss > natürlich eine aus Metall sein! Bei der Crimpzange besteht die Gefahr, dass der C verletzt wird und der Vorgang nicht reversibel ist. Kannte Trolle nur aus nordischen Länder wie z.B. Norwegen Aber sowas muss auch mal sein. Abschliessende Frage. Welches Baujahr ist der C und wurde er bar bezahlt? Hat er schon Condens Wasser gebildet?
Pumuckel schrieb: > Arterienklemme Die wichtigste Frage: Artierienklemme nach Kocher oder nach Péan?
Ich würde eine zweite Platine fertigen lassen, die an den entsprechenden Stellen Pads hat (wichtig: die müssen auch kurzgeschlossen sein, habe ich schonmal vergessen). Dort wo die ursprüngliche Platine Bauteile hat, muss die neue dann natürlich fräsungen haben. Dann kann man die beiden Platinen mit Schraubzwingen Aufeinanderpressen und fertig. EZ.
Sebastian R. schrieb: > und zu schrieb: >> Der ist schon kurz geschlossen (Siehe PNG.Datei) > > Nur ungünstige Darstellung vermutlich. Das Bild ist scharf genug und eindeutig: darauf ist er kurzgeschlossen. Steffen W. schrieb: > Ach das geht doch auch einfacher ohne Löten. > Ganze Platine bis auf den Kondensator und seine Pads abkleben und dann > mit Leitsilber draufspritzen oder malen. :D ...oder einfach in Quecksilber tauchen. Eins N00B schrieb: > Ich würde eine zweite Platine fertigen lassen, > ... Dort wo die ursprüngliche Platine Bauteile hat, > muss die neue dann natürlich fräsungen haben. Dann kann man die beiden > Platinen mit Schraubzwingen Aufeinanderpressen und fertig. EZ. Superidee! Wenn ich mal so ein Problem habe, werde ich das genau so lösen! :)
Angehängte Dateien:

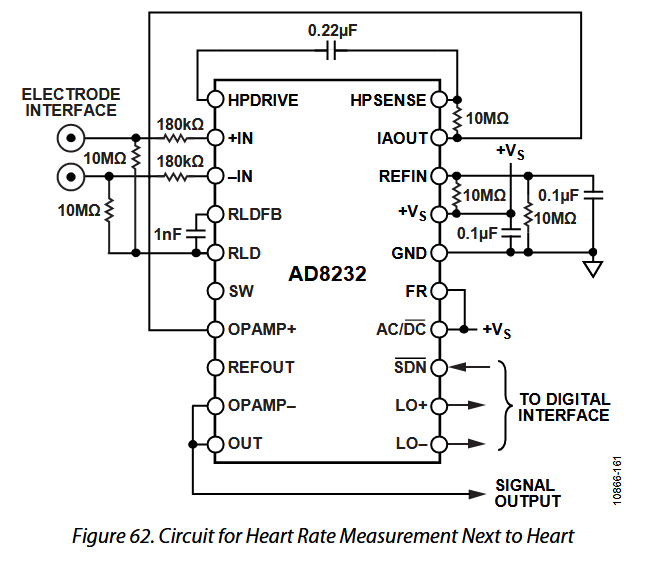

M.A. S. schrieb: > Das Bild ist scharf genug und eindeutig: darauf ist er kurzgeschlossen. Sicher? Quelle: https://www.analog.com/media/en/technical-documentation/data-sheets/ad8232.pdf Seite 27.
Circuit for heart rate measurement next to heart. Genau das richtige, um jemanden ohne Ahnung dran rumbasteln zu lassen.
R. Unkelrübe schrieb: > Genau das richtige, um jemanden ohne Ahnung dran rumbasteln zu lassen. Der macht die Entwicklung. ;-)
R. Unkelrübe schrieb: > Genau das richtige, um jemanden ohne Ahnung dran rumbasteln zu lassen. Wahrscheinlich ist das ein Maker. Der dreht da ein paar Youtube-Filme drüber, erst über das "unboxing" des Chips, und dann über "life hacks" zum Kurzschließen von Bauteilen. Und später gibt es noch ein "open source"-Firmware-Projekt, was nie fertig, dafür aber in einem "Blog" aus den unmöglichsten Blickwinkeln beschrieben wird.
Sebastian R. schrieb: > M.A. S. schrieb: >> Das Bild ist scharf genug und eindeutig: darauf ist er kurzgeschlossen. > > Sicher? > > Quelle: > https://www.analog.com/media/en/technical-documentation/data-sheets/ad8232.pdf > Seite 27. Du und ich, wir sind nicht vom selben Bild ausgegangen. Wenn mein Bild (also vielmehr das des TO) ein Ausschnitt aus Deinem ist, dann hast Du natürlich recht.
Soul E. schrieb: > Wahrscheinlich ist das ein Maker. Der dreht da ein paar Youtube-Filme > drüber, erst über das "unboxing" des Chips, und dann über "life hacks" > zum Kurzschließen von Bauteilen. Und später gibt es noch ein "open > source"-Firmware-Projekt, was nie fertig, dafür aber in einem "Blog" aus > den unmöglichsten Blickwinkeln beschrieben wird. Stimme dir zu 100% zu. Mir läuft es immer kalt dem Rücken runter, wenn ich nur an diese neudeutschen Wörter denke. Da fällt mir immer wieder das gute, alte SABAA-Prinzip ein: Sicheres-Auftreten-Bei-Absoluter-Ahnungslosigkeit
:
Bearbeitet durch User
Aber immerhin das Bild verkleinert. Nagut, das Original ist jetzt kleiner als die Vorschau, aber immerhin gut gemeint.
Bilderpolizei schrieb: > aber immerhin > gut gemeint. Ist das nicht das Gegenteil von "gut gemacht"?
Cyblord -. schrieb: > Ist das nicht das Gegenteil von "gut gemacht"? Ist es. Gut gemacht wäre der Screenshot vom kompletten Plan, ein Link zum Datenblatt des ICs, eine Angabe, was für ein Board es ist, mit welcher Intention der Kondensator überbrückt werden soll und woran es technisch scheitert. Aber man kann nicht alles haben. Dafür ist das Bild klein. Yay.
GkekasK schrieb: > Konnte leider hier keine ähnliche Forum-Themen dazu finden. Kein Wunder - alle anderen machen das mit einem Draht/Lötklecks oder haben parallel zum Kondensator einen Lötjumper im Layout vorgesehen und eröffnen dazu nicht extra einen Thread in einem Internetforum. Einfach machen ...
Welchen Sinn sollte es machen, hier den Integrationskondensator zu überbrücken, der den Gleichtaktfehler minimieren soll?
Murmeltier schrieb: > Welchen Sinn sollte es machen Der liegt darin den Donnerstag zum neuen Freitag zu machen, ..... wer es noch nicht verstanden haben sollte.
