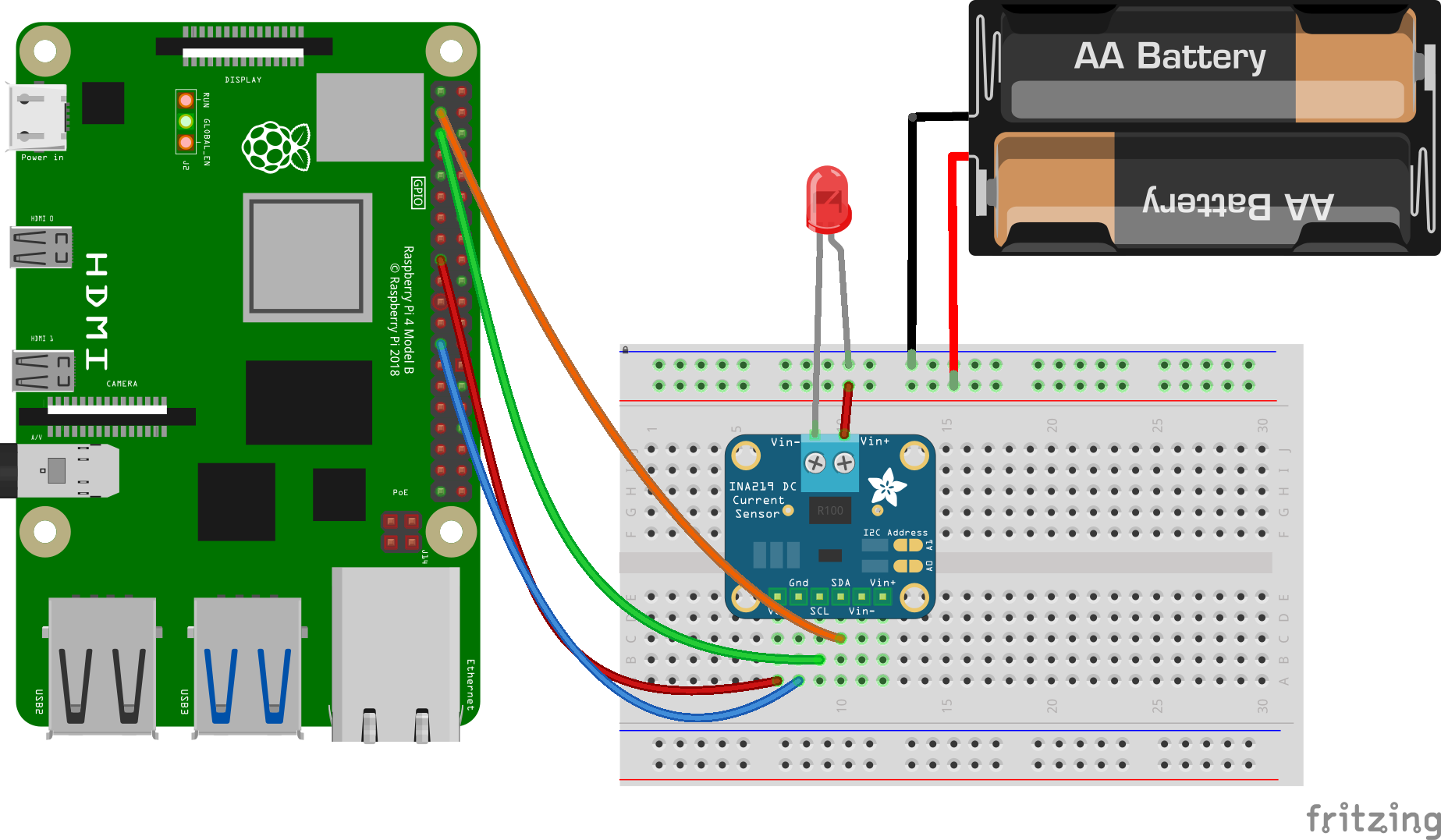

Guten Tag allerseits, ich bin neuerdings in der Welt der Elektronik und spannenden DIY-Projekte eingestiegen und muss zugeben das mir das alles ziemlich viel spaß macht! Zeitgleich erkenne ich aber, dass mir viel grundlegendes Wissen fehlt, um eine einfache Schaltung aufzubauen. Daran kann man echt verzweifeln… In der Hoffnung, dass die Wissenden unter euch mir helfen können, möchte ich kurz mein Problem schildern: Ich möchte einen einfachen Aufbau zur Strom und Spannungsmessung einer LED konstruieren mit folgenden Komponenten. 1. Raspberry Pi 4B 2. INA219 Strommesssensor 3. LED Ich habe das ganze Mal auf Fritzing visuell dargestellt und hoffe das mein Aufbau korrekt ist. Nun kommt das eigentliche Problem (vorausgesetzt die Schaltung ist korrekt). Ich konnte kein Skript finden oder schreiben, welches mir erlaubt die Strom und Spannungswerte aus dem Sensor auszulesen. Hat jemand eine Idee wie ich hier vorgehen muss, damit mir auf der Raspi die Werte mit einem Python Skript ausgelesen werden? Ich bedanke mich bereits jetzt bei allen Antwortenden!
Key T. schrieb: > Zeitgleich erkenne ich aber, dass mir viel grundlegendes Wissen fehlt, > um eine einfache Schaltung aufzubauen. > Ich habe das ganze Mal auf Fritzing visuell dargestellt und hoffe das > mein Aufbau korrekt ist. Das hoffe ich auch. Zeige einen vernünftigen Schaltplan. Schon die LED kann so nicht funktionieren, weil sie verpolt ist
Key T. schrieb: > Ich konnte kein Skript finden Suche Dir ein anderes Hobby. Google "ina219 raspberry pi" zeigt mir bereits in den ersten zwei Treffern komplette Beschreibungen plus Quelltexte.
Hast Du viele LEDs? Ohne Vorwiderstand werden sie nicht lange leben, besonders die roten haben eine kleine Spannung.
