Interessanter Wecker

[Gerhard O. (gerhard_)]

Moin,

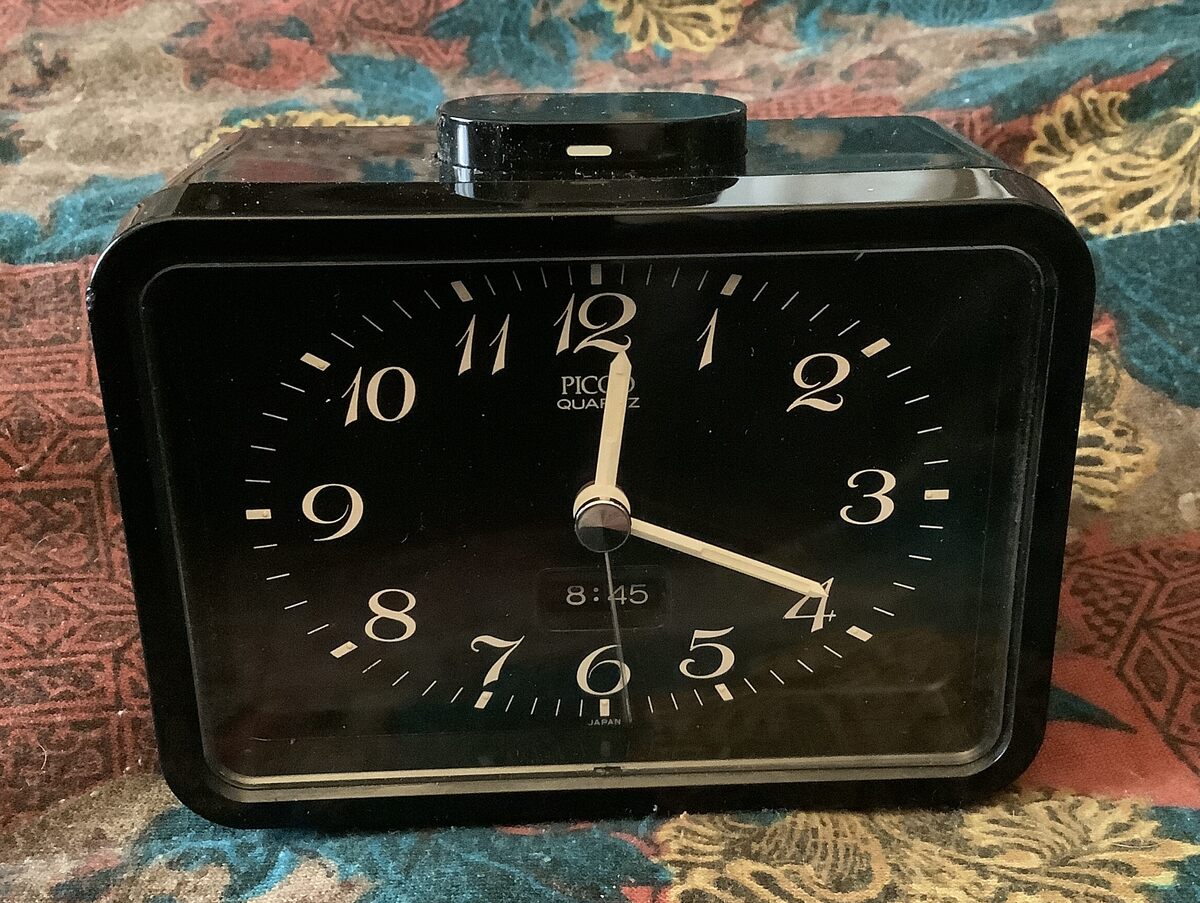

Mir ist vor einiger Zeit ein interessanter Wecker zugelaufen.

Das Teil hat eine quasi-digitale Alarmzeiteinstellung. Sieht irgendwie
gut aus. Das Teil ist von Seiko hergestellt (Made in Japan) und hat
einen 4.1952MHz Quarz drin und läuft sehr genau. Die Qualität des
Aufbaus ist intern ziemlich beeindruckend und reparierbar. Der Schritt
Motor ist auch sehr überdimensioniert. Ich musste die Alarmschalter
Goldkontakte von Alters-Oxid säubern. Jetzt funktioniert die
Alarmfunktion wieder richtig. Beachtlich ist auch, daß der Alarm
innerhalb von ein paar s genau getriggert wird. Hätte ich der Mechanik

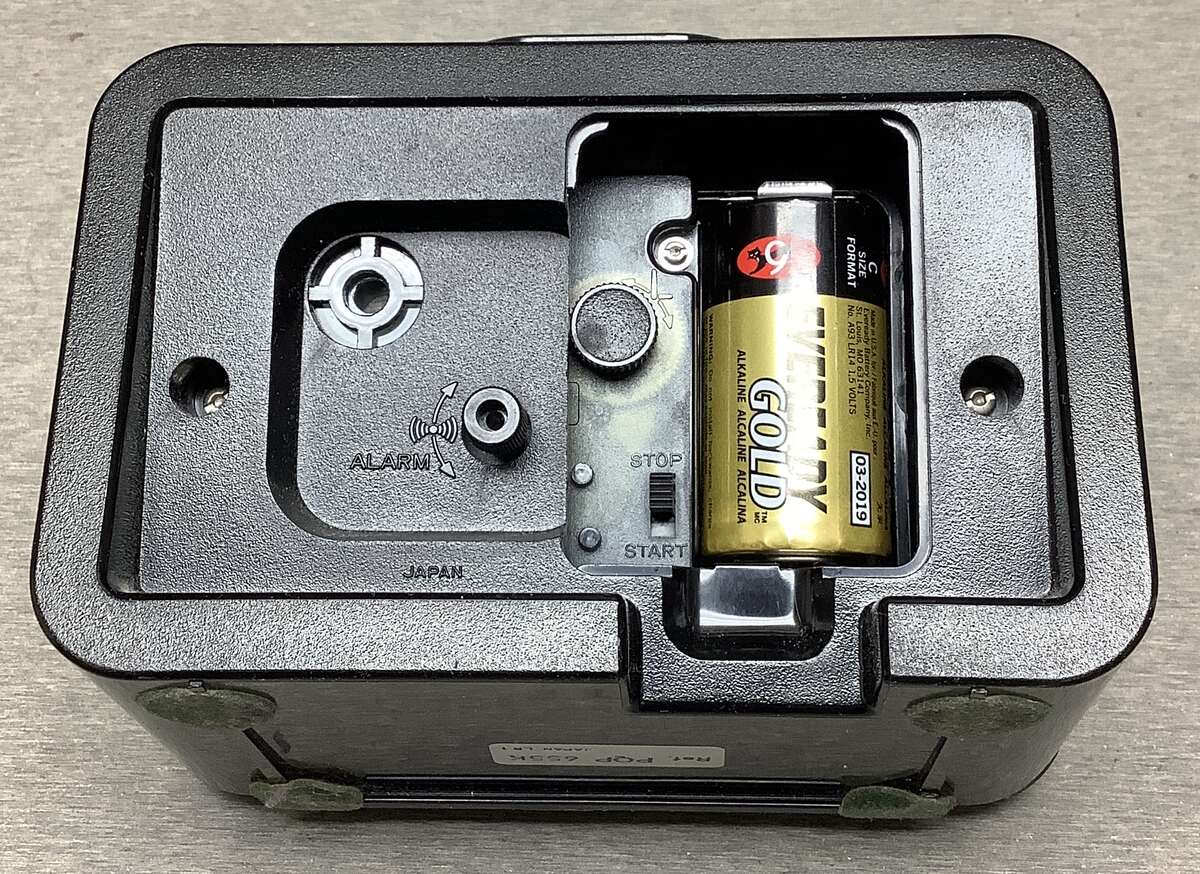

gar nicht zugetraut. Auch ein Start/Stop Schiebeschalter zum genauen
Stellen ist vorhanden.

Ich bin tatsächlich beeindruckt, daß man hin und wieder noch gute
Uhrenqualität findet. Das einzige was fehlt, ist eine Nachtbeleuchtung.
Ich dachte schon daran die Zeiger und Markierungen mit UV
Fluoreszenzfarbe zu betupfen und dann bei Bedarf mit UV LED zu
bestrahlen. Braucht man halt einen kleinen Stepup Converter von 1.5V.
Hat übrigens eine Baby Monozelle drin.

Gerhard

[Manfred P. (pruckelfred)]

Gerhard O. schrieb:
> Das einzige was fehlt, ist eine Nachtbeleuchtung.
> Ich dachte schon daran die Zeiger und Markierungen mit UV
> Fluoreszenzfarbe zu betupfen und dann bei Bedarf mit UV LED zu
> bestrahlen. Braucht man halt einen kleinen Stepup Converter von 1.5V.

Dir ist doch wohl klar, dass Licht Strom braucht und für Batteriebetrieb
unrealistisch ist.

> Hat übrigens eine Baby Monozelle drin.

Sonderbatterie mit 25mm Durchmesser bei 60mm Länge?

[Stefan M. (derwisch)]

Gerhard O. schrieb:
> Der Schritt
> Motor ist auch sehr überdimensioniert.

Cooles Teil.
Zeig doch mal ein paar Bilder vom Innenleben.

Gerhard O. schrieb:
> Hat übrigens eine Baby Monozelle drin.

Es ist wohl eine "einzel" Babyzelle gemeint(?)

[Gerhard O. (gerhard_)]

Manfred P. schrieb:
> Gerhard O. schrieb:
>> Das einzige was fehlt, ist eine Nachtbeleuchtung.
>> Ich dachte schon daran die Zeiger und Markierungen mit UV
>> Fluoreszenzfarbe zu betupfen und dann bei Bedarf mit UV LED zu
>> bestrahlen. Braucht man halt einen kleinen Stepup Converter von 1.5V.
>
> Dir ist doch wohl klar, dass Licht Strom braucht und für Batteriebetrieb
> unrealistisch ist.
Mit Druckkontakt oder eine Touch Feld Methode mit uC Timer könnte man
dem abhelfen. Platz ist ja genug da im Gehäuse.
>
>> Hat übrigens eine Baby Monozelle drin.
>
> Sonderbatterie mit 25mm Durchmesser bei 60mm Länge?
Bei uns sind das "C" Zellen. Vermutlich deshalb, weil der 4MHz Quarz und
Teilerkette mehr Strom benötigen. Der Schritt Motor ist auch doppelt so
groß im Vergleich zu normalen Uhrwerken.

Vielleicht kann man dazu die Stepup Schaltung von einem Solarlicht
mißbrauchen. Elektrisch kommt das nahe hin, da blaue LEDs den weissen,
elektrisch gesehen, sehr ähnlich sind.

[Gerhard O. (gerhard_)]

Stefan M. schrieb:
> Gerhard O. schrieb:
>> Der Schritt
>> Motor ist auch sehr überdimensioniert.
>
> Cooles Teil.
> Zeig doch mal ein paar Bilder vom Innenleben.
>
> Gerhard O. schrieb:
>> Hat übrigens eine Baby Monozelle drin.
>
> Es ist wohl eine "einzel" Babyzelle gemeint(?)

Gerne. Dein Wunsch ist mir Befehl.

[Manfred P. (pruckelfred)]

Gerhard O. schrieb:
>> Dir ist doch wohl klar, dass Licht Strom braucht und für Batteriebetrieb
>> unrealistisch ist.
> Mit Druckkontakt oder eine Touch Feld Methode mit uC Timer könnte man
> dem abhelfen. Platz ist ja genug da im Gehäuse.

Ich habe einen LCD-Funkwecker (DCF77), an die 30 Jahre alt. Da ist
einfach eine Glühlampe drin, die mit 1,5V leuchtet - wenn ich einen der
Knöpfe drücke.

>>> Hat übrigens eine Baby Monozelle drin.
>> Sonderbatterie mit 25mm Durchmesser bei 60mm Länge?
> Bei uns sind das "C" Zellen.

"C" wäre auch in Europa eine bekannte Bauform, Babyzelle.

Mit "Baby Monozelle" meintest Du vermutlich Mono im Sinne von einer
einzelnen Zelle, während ich mit Monozelle die größere Bauform "D"
verbinde.

Gerhard O. schrieb:
> Vermutlich deshalb, weil der 4MHz Quarz und
> Teilerkette mehr Strom benötigen. Der Schritt Motor ist auch doppelt so
> groß im Vergleich zu normalen Uhrwerken.

Der Wecker ist schon ein paar Jahre alt, da konnte man noch nicht so
geringe Ströme wie heute.

Aber, wo Du den Quarz nochmal erwähnst:
> und hat einen 4.1952MHz Quarz

Hast Du die 4,1952 gemessen oder steht das drauf? Für eine binäre

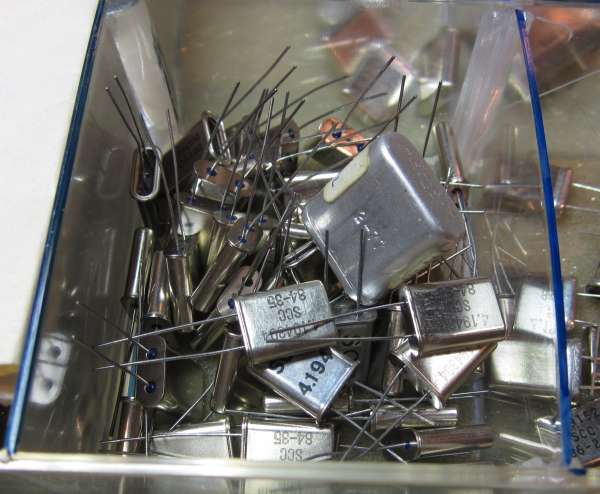

Teilung auf 1Hz kenne ich 4,194304 MHz und habe sowas sogar noch da.

[Gerhard O. (gerhard_)]

Manfred P. schrieb:
> Gerhard O. schrieb:
>>> Dir ist doch wohl klar, dass Licht Strom braucht und für Batteriebetrieb
>>> unrealistisch ist.
>> Mit Druckkontakt oder eine Touch Feld Methode mit uC Timer könnte man
>> dem abhelfen. Platz ist ja genug da im Gehäuse.
>
> Ich habe einen LCD-Funkwecker (DCF77), an die 30 Jahre alt. Da ist
> einfach eine Glühlampe drin, die mit 1,5V leuchtet - wenn ich einen der
> Knöpfe drücke.
Das wäre tatsächlich eine einfache Lösung. Man müsste sehen ob
Mikro-Lämpchen mit 1.5-2V noch im Handel erhältlich sind.
>
>>>> Hat übrigens eine Baby Monozelle drin.
>>> Sonderbatterie mit 25mm Durchmesser bei 60mm Länge?
>> Bei uns sind das "C" Zellen.
>
> "C" wäre auch in Europa eine bekannte Bauform, Babyzelle.
>
> Mit "Baby Monozelle" meintest Du vermutlich Mono im Sinne von einer
> einzelnen Zelle, während ich mit Monozelle die größere Bauform "D"
> verbinde.
Wusste ich nicht. D waren immer die "Großen".
>
> Gerhard O. schrieb:
>> Vermutlich deshalb, weil der 4MHz Quarz und
>> Teilerkette mehr Strom benötigen. Der Schritt Motor ist auch doppelt so
>> groß im Vergleich zu normalen Uhrwerken.
>
> Der Wecker ist schon ein paar Jahre alt, da konnte man noch nicht so
> geringe Ströme wie heute.
Das vermute ich weniger. Firmen wie Intersil hatten Mikro-Power CMOS
schon in den Mittel-Siebzigern im Griff.
>
> Aber, wo Du den Quarz nochmal erwähnst:
>> und hat einen 4.1952MHz Quarz
Das war falsch von mir. Ich meinte tatsächlich 4.194304 MHz.
>
> Hast Du die 4,1952 gemessen oder steht das drauf? Für eine binäre
> Teilung auf 1Hz kenne ich 4,194304 MHz und habe sowas sogar noch da.
Ich habe einige Wanduhren mit ~4Mhz Quarz und zeichneten sich alle durch
sehr gute Ganggenauigkeit aus. Die sind da etwas Temperatur
unempfindlicher als die 32kHz Faktion.

...

[Harald W. (wilhelms)]

Gerhard O. schrieb:

>>> Bei uns sind das "C" Zellen.

Inzwischen werden auch auf den Batteriepäckchen im Handel in D
kaum noch die "alten" Bezeichnungen draufgedruckt, sondern dort
steht auch AAA, AA, A, C usw.

[Jörg W. (dl8dtl) (Moderator)]

Gerhard O. schrieb:
> Ich habe einige Wanduhren mit ~4Mhz Quarz und zeichneten sich alle durch
> sehr gute Ganggenauigkeit aus. Die sind da etwas Temperatur
> unempfindlicher als die 32kHz Faktion.

Inzwischen bekommt man 32-kHz-Quarze in der Regel mit besseren Tk-Werten
als die "großen", aber vor 40+ Jahren waren die 4-MHz-Quarze dahingehend
günstiger herzustellen.

[Gerhard O. (gerhard_)]

Jörg W. schrieb:
> Gerhard O. schrieb:
>> Ich habe einige Wanduhren mit ~4Mhz Quarz und zeichneten sich alle durch
>> sehr gute Ganggenauigkeit aus. Die sind da etwas Temperatur
>> unempfindlicher als die 32kHz Faktion.
>
> Inzwischen bekommt man 32-kHz-Quarze in der Regel mit besseren Tk-Werten
> als die "großen", aber vor 40+ Jahren waren die 4-MHz-Quarze dahingehend
> günstiger herzustellen.

Das kann ich nicht beurteilen. Ich dachte, daß alle Quarze in diesem
Frequenzbereich die dazu optimalen Schnittwinkel benutzen und deren
Temperaturkurve ist durch die Physik bestimmt. Aber vielleicht gab es da
Durchbrüche. Normalerweise haben die eine Parabelform, wo der
Umkehrpunkt bei Raum oder Armbanduhr Temperatur den Temperaturbereich
festlegt.

MHz AT Cuts können da besser abschneiden.

[Gerhard O. (gerhard_)]

Stefan M. schrieb:
> Gerhard O. schrieb:
>> Der Schritt
>> Motor ist auch sehr überdimensioniert.
>
> Cooles Teil.
> Zeig doch mal ein paar Bilder vom Innenleben.
>
> Gerhard O. schrieb:
>> Hat übrigens eine Baby Monozelle drin.
>
> Es ist wohl eine "einzel" Babyzelle gemeint(?)

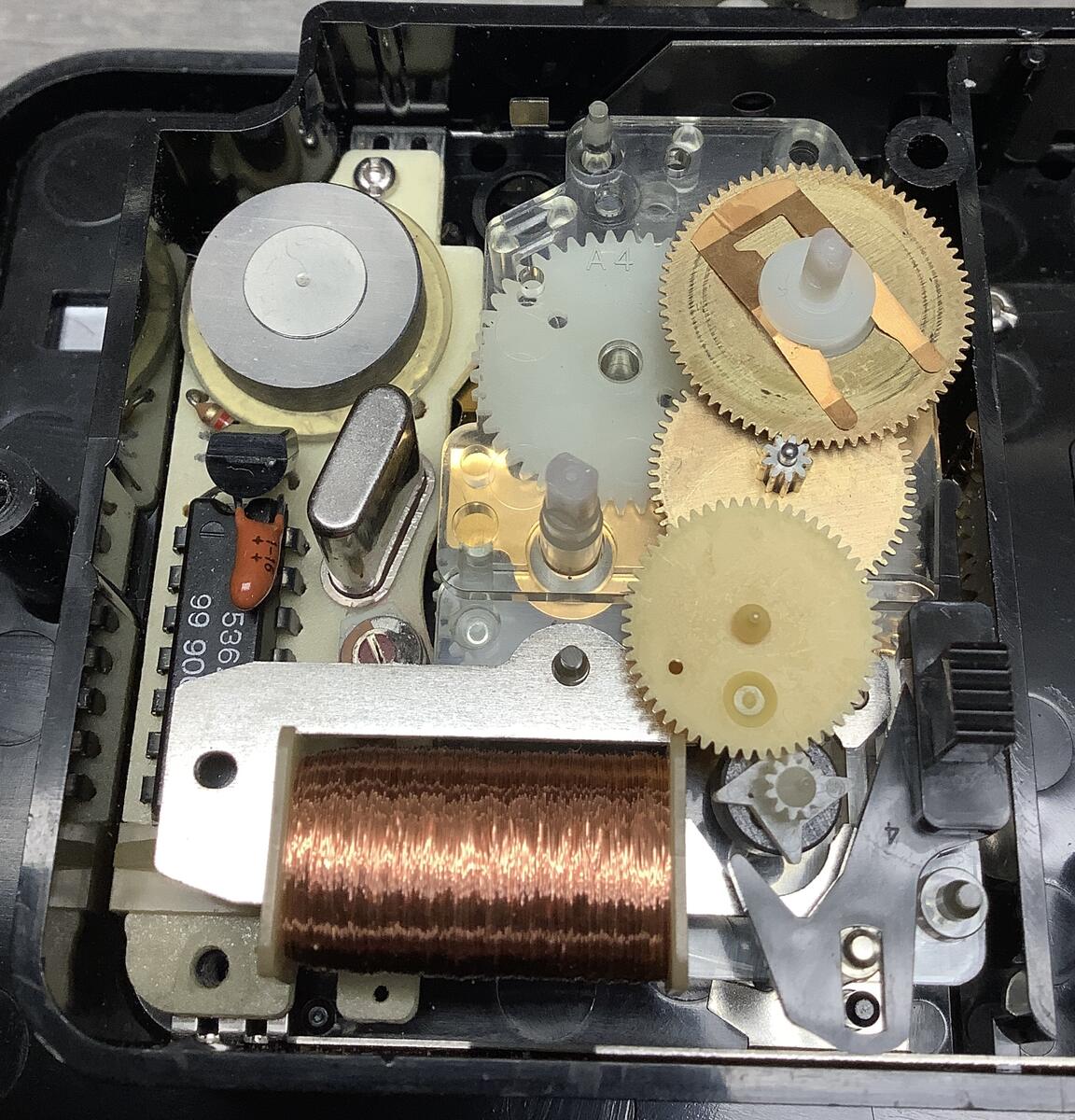

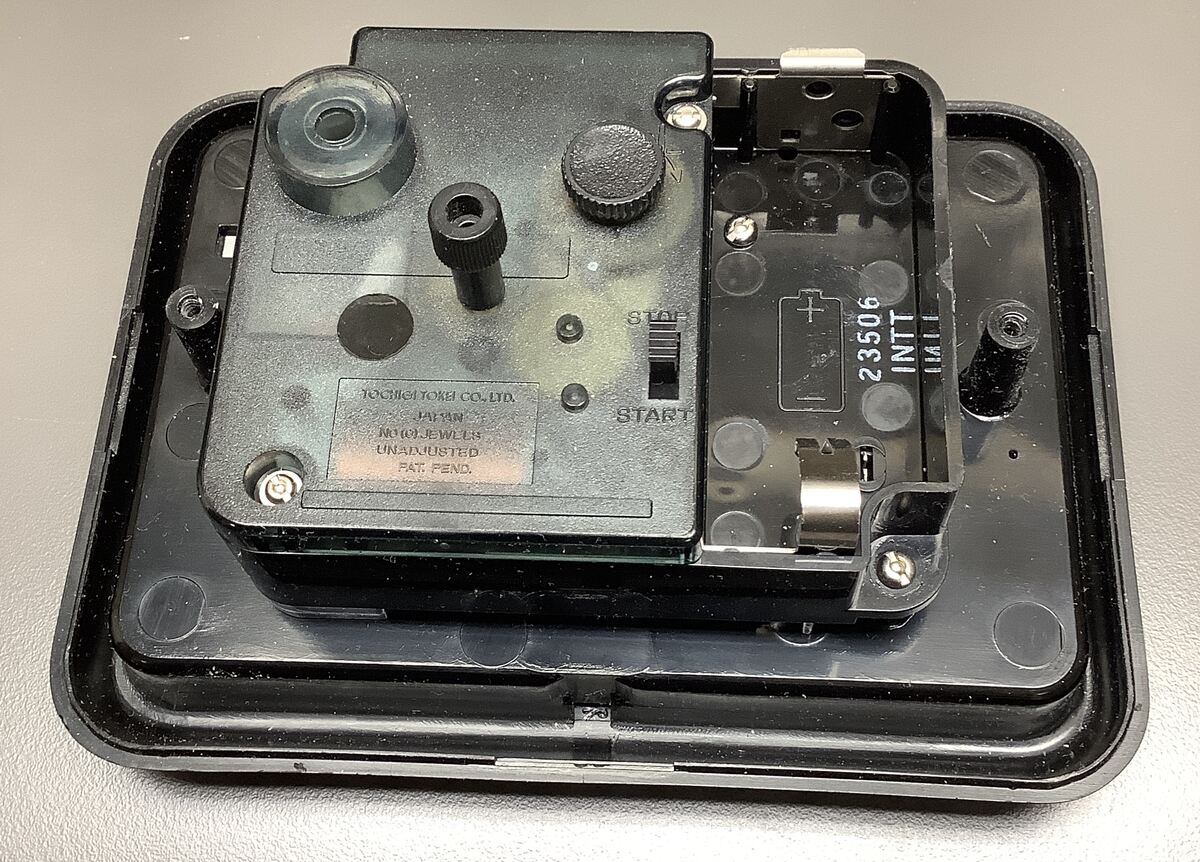

Moin,

Hier sind die Bilder.

Die Zeiger und Stundenmarkierungen haben übrigens fluoreszierende
Substanzen drauf und leuchten bei Bestrahlung mit UV365 Licht
bläulich/grün hell auf.

Gerhard

[Rainer Z. (netzbeschmutzer)]

Gerhard O. schrieb:

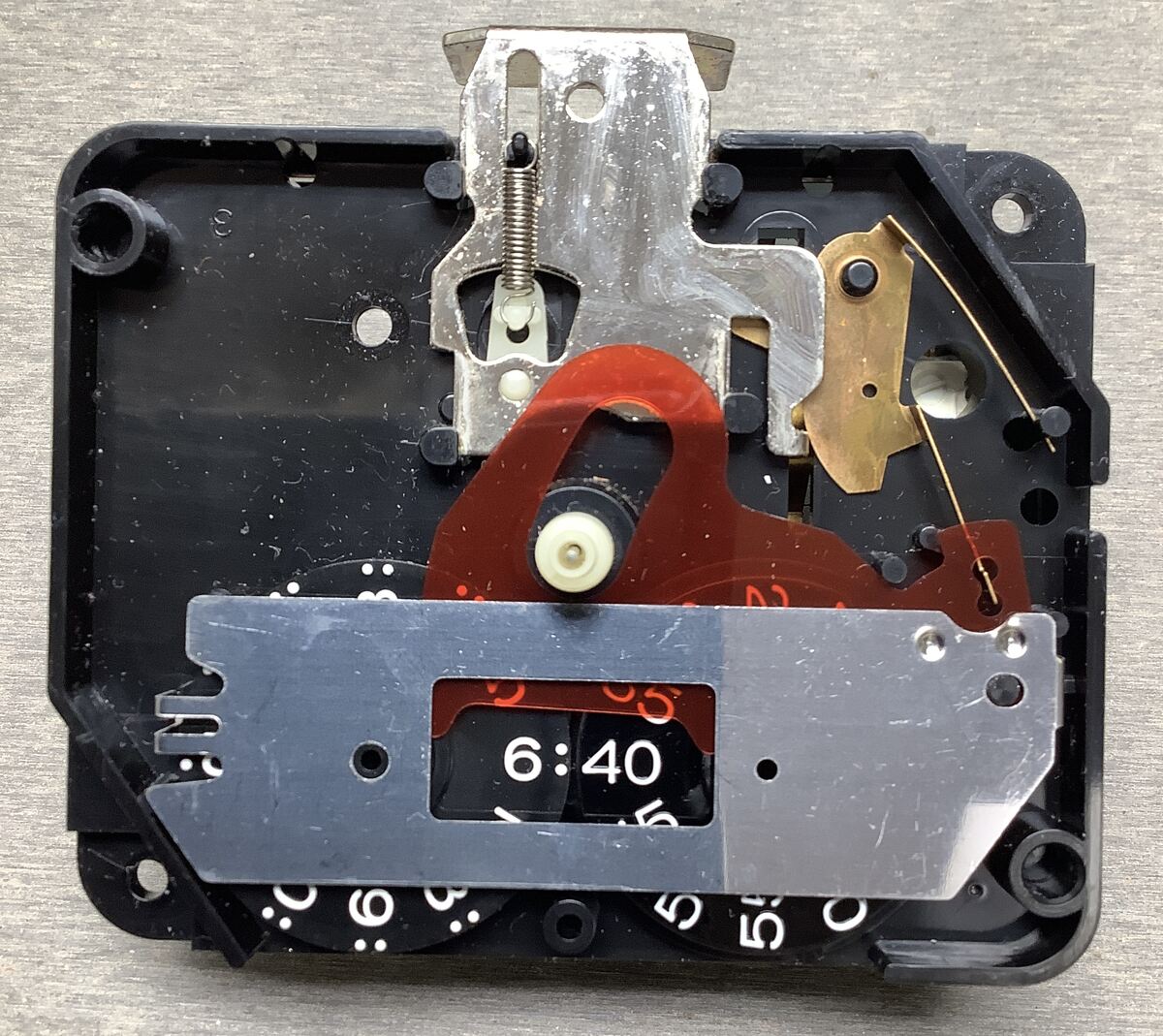

> Das Teil hat eine quasi-digitale Alarmzeiteinstellung.

Durch Deine Fotos habe ich erst verstanden, wie Du es meintest. Ist aber
interessant gelöst. Gefällt mir richtig gut.

Ich dachte zuerst, hmmm, da kann man die Weckzeiten nur für 12 Stunden
einstellen. Aber mein Gedanke war Quatsch, denn bei anderen Weckern mit
analoger Anzeige ist es genauso. Meist ist dafür ein zusätzlicher Zeiger
für die Weckzeit vorhanden und dort kann die Weckzeit auch nur für 12
Stunden eingestellt werden. Und nicht so genau wie bei Deinem Seiko
Wecker. Und über 12 Stunden schläft sicher kein erwachsener Mensch.

Die fette Baby-Zelle ("C") ist doch gut. Hatte meine Mutter auch, war
ein Wecker des Herstellers Kienzle. Damit läuft der Wecker ewig und
steht dank des Gewichts gut.

[Gerhard O. (gerhard_)]

Rainer Z. schrieb:
> Gerhard O. schrieb:
>> Das Teil hat eine quasi-digitale Alarmzeiteinstellung.
>
> Durch Deine Fotos habe ich erst verstanden, wie Du es meintest. Ist aber
> interessant gelöst. Gefällt mir richtig gut.
Ja. Als ich den Wecker in einem Gebrauchtwarengeschäft sah, konnte ich
nicht widerstehen und "mußte" ihn haben.
>
> Ich dachte zuerst, hmmm, da kann man die Weckzeiten nur für 12 Stunden
> einstellen. Aber mein Gedanke war Quatsch, denn bei anderen Weckern mit
> analoger Anzeige ist es genauso. Meist ist dafür ein zusätzlicher Zeiger
> für die Weckzeit vorhanden und dort kann die Weckzeit auch nur für 12
> Stunden eingestellt werden. Und nicht so genau wie bei Deinem Seiko
> Wecker. Und über 12 Stunden schläft sicher kein erwachsener Mensch.
So wie die Kontakteinrichtung arbeitet, müsste dann für 24 Std auch der
Stundenzeiger auf 24 Std untersetzt sein. Aber in der Hinsicht
unterscheidet er sich nicht von andern analogen Weckern.
>
> Die fette Baby-Zelle ("C") ist doch gut. Hatte meine Mutter auch, war
> ein Wecker des Herstellers Kienzle. Damit läuft der Wecker ewig und
> steht dank des Gewichts gut.

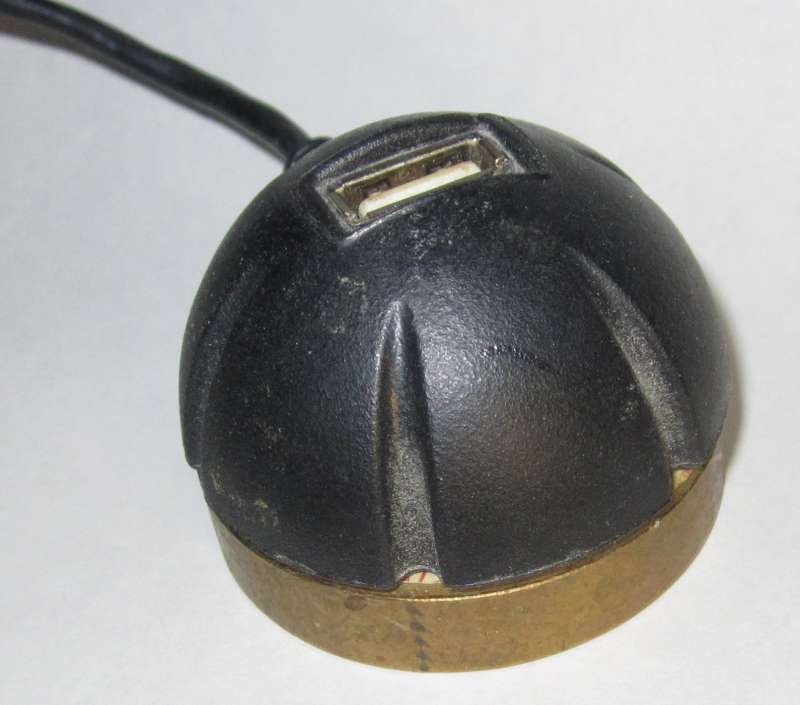

Ja. Das empfinde ich auch so. Mich irritieren eigentlich Sachen die
nicht das "richtige" Gewicht für ihre Größe und Zweck haben. Die
Ladestation für mein schnurlos-Telefon rutscht mir immer weg wenn ich es
wieder zurücklegen will. Da müsste ich zur Verbesserung ein Eisenstück
unten dranschrauben.

[Peter D. (peda)]

Gerhard O. schrieb:
> Das Teil ist von Seiko hergestellt (Made in Japan) und hat
> einen 4.1952MHz Quarz drin und läuft sehr genau.

In der DDR gab es anfänglich Probleme einen 32,768kHz Uhrenquarz
temperaturstabil herzustellen. Daher wurde speziell der Teiler-IC U114
für Quarze 4,194304MHz entwickelt. Nebeneffekt, die Wecker liefen
deutlich genauer als die ausm Westen mit 32,768kHz Uhrenquarz. Und die
Westuhren mit Netzanschluß liefen in der DDR total nachm Mond.

https://www.richis-lab.de/U114.htm

[Harald W. (wilhelms)]

Rainer Z. schrieb:

> Die fette Baby-Zelle ("C") ist doch gut. Hatte meine Mutter auch,

Was denn? Eine Zelle oder ein Baby?

[John D. (Gast)]

Harald W. schrieb:
>
> Was denn? Eine Zelle oder ein Baby?

https://de.wikipedia.org/wiki/Baby_(Batterie)

[Stefan M. (derwisch)]

Gerhard O. schrieb:
> Gerne. Dein Wunsch ist mir Befehl

Danke, super. Das sieht wirklich noch wie solide Elektromechanik aus.
Der ist auf jeden Fall erhaltenswert.

[Manfred P. (pruckelfred)]

Manfred P. schrieb:
> Gerhard O. schrieb:
>> Bei uns sind das "C" Zellen.
> "C" wäre auch in Europa eine bekannte Bauform, Babyzelle.

Auf Deinem Bild der Everready steht noch nicht einmal "C" drauf, sondern
LR14. Ich weiß garnicht, welcher Herkunft diese AA-C-D sind, die
(L)R-Nummern nach IEC-Norm haben sich im Alltag nicht etabliert.

Gerhard O. schrieb:
> Hier sind die Bilder.

Schön, danke! Ich finde es mutig, das Gerät ohne Not so weit zu
zerlegen.

Rainer Z. schrieb:
> Ich dachte zuerst, hmmm, da kann man die Weckzeiten nur für 12 Stunden
> einstellen. Aber mein Gedanke war Quatsch, denn bei anderen Weckern mit
> analoger Anzeige ist es genauso. Meist ist dafür ein zusätzlicher Zeiger
> für die Weckzeit vorhanden und dort kann die Weckzeit auch nur für 12
> Stunden eingestellt werden.

Gerade mal gucken, meinen Elektronik-Zeigerwecker vom Staub befreien: 12
Stunden und der Abstellschalter rastet mechanisch ein. Der muß morgens
aus, sonst weckt das Ding erneut am Abend - alle 12 Stunden.

Gerhard O. schrieb:
>> Damit läuft der Wecker ewig und steht dank des Gewichts gut.
> Ja. Das empfinde ich auch so. Mich irritieren eigentlich Sachen die
> nicht das "richtige" Gewicht für ihre Größe und Zweck haben. Die
> Ladestation für mein schnurlos-Telefon rutscht mir immer weg wenn ich es
> wieder zurücklegen will. Da müsste ich zur Verbesserung ein Eisenstück
> unten dranschrauben.

Kollege Mechaniker hat mir mal ein paar Scheiben aus Messing gedreht.

Einfache Prüfaufnahmen für die Fertigung bekamen gerne mal ein Stück
Flacheisen eingeklebt, wenn sie zu leicht waren.

Peter D. schrieb:
> In der DDR gab es anfänglich Probleme einen 32,768kHz Uhrenquarz
> temperaturstabil herzustellen. Daher wurde speziell der Teiler-IC U114
> für Quarze 4,194304MHz entwickelt.

Wir haben uns ab Ende der 70er mehrfach mit DDR-Bürgern in der CSSR
getroffen. Da war ein Ing. für Steuerungstechnikl dabei, aus dessen
Erzählungen habe ich 10 Jahre Rückstand interpretiert. Der hat sich ein
zweites Loch ... gefreut, wenn ich eine Tüte Halbleiter in der Tasche
hatte, die wir bei Telefunken täglich zu tausenden verbaut haben.

Unabhängig davon vermute ich, dass im Westen 4,19..MHz lange bevor man
32kHz konnte eingesetzt wurden. Die ersten Digitaluhrbasteleien liefen
noch mit 1,00 MHz, bis dann 4,19 deutlich billiger zu haben war.

[Gerhard O. (gerhard_)]

Manfred P. schrieb:
> Manfred P. schrieb:
>> Gerhard O. schrieb:
>>> Bei uns sind das "C" Zellen.
>> "C" wäre auch in Europa eine bekannte Bauform, Babyzelle.
>
> Auf Deinem Bild der Everready steht noch nicht einmal "C" drauf, sondern
> LR14. Ich weiß garnicht, welcher Herkunft diese AA-C-D sind, die
> (L)R-Nummern nach IEC-Norm haben sich im Alltag nicht etabliert.
Umgangssprachlich werden bei uns nur die Buchstaben Kennzeichen
verwendet. Fachleute gravitieren da eher auf die IEC Norm Designatoren.
>
> Gerhard O. schrieb:
>> Hier sind die Bilder.
>
> Schön, danke! Ich finde es mutig, das Gerät ohne Not so weit zu
> zerlegen.
War nicht schlimm. Man kann bei einiger Vorsicht kaum Schaden anrichten.
Man kann das Uhrwerk komplett zerlegen und wieder zusammanbauen. Keine
Heatstakes.
>
> Rainer Z. schrieb:
>> Ich dachte zuerst, hmmm, da kann man die Weckzeiten nur für 12 Stunden
>> einstellen. Aber mein Gedanke war Quatsch, denn bei anderen Weckern mit
>> analoger Anzeige ist es genauso. Meist ist dafür ein zusätzlicher Zeiger
>> für die Weckzeit vorhanden und dort kann die Weckzeit auch nur für 12
>> Stunden eingestellt werden.
Das ging unserer Generation in Fleisch und Blut.
>
> Gerade mal gucken, meinen Elektronik-Zeigerwecker vom Staub befreien: 12
> Stunden und der Abstellschalter rastet mechanisch ein. Der muß morgens
> aus, sonst weckt das Ding erneut am Abend - alle 12 Stunden.
Das lernt man schnell.
>
> Gerhard O. schrieb:
>>> Damit läuft der Wecker ewig und steht dank des Gewichts gut.
>> Ja. Das empfinde ich auch so. Mich irritieren eigentlich Sachen die
>> nicht das "richtige" Gewicht für ihre Größe und Zweck haben. Die
>> Ladestation für mein schnurlos-Telefon rutscht mir immer weg wenn ich es
>> wieder zurücklegen will. Da müsste ich zur Verbesserung ein Eisenstück
>> unten dranschrauben.
>
> Kollege Mechaniker hat mir mal ein paar Scheiben aus Messing gedreht.
Das hilft. Nur würde ich die Messingscheiben schwärzen.
>
> Einfache Prüfaufnahmen für die Fertigung bekamen gerne mal ein Stück
> Flacheisen eingeklebt, wenn sie zu leicht waren.
>
> Peter D. schrieb:
>> In der DDR gab es anfänglich Probleme einen 32,768kHz Uhrenquarz
>> temperaturstabil herzustellen. Daher wurde speziell der Teiler-IC U114
>> für Quarze 4,194304MHz entwickelt.
32khz Quarze lassen sich nicht wirklich mit 0 TK herstellen. Das
parabolische Temperaturverhalten ist da Physikbedingt. Seiko(?)
konstruierte aber in den 70 er Jahren eine Armbanduhr mit frequenzmässig
zwei versetzten Uhrenquarzen und korrigierten das Temperaturverhalten in
einen Spezial uC. Das Prinzip beruht darauf, wenn die Frequenzen korrekt
gewählt werden, die beiden Parabeln multipliziert werden und eine
lineare Temperaturkurve entsteht, die dann mathematisch im Controller
ausgewertet wurde. Unheimlich viel High-Tech für Mitte der 70er Jahre.
>
> Wir haben uns ab Ende der 70er mehrfach mit DDR-Bürgern in der CSSR
> getroffen. Da war ein Ing. für Steuerungstechnikl dabei, aus dessen
> Erzählungen habe ich 10 Jahre Rückstand interpretiert. Der hat sich ein
> zweites Loch ... gefreut, wenn ich eine Tüte Halbleiter in der Tasche
> hatte, die wir bei Telefunken täglich zu tausenden verbaut haben.
😊
>
> Unabhängig davon vermute ich, dass im Westen 4,19..MHz lange bevor man
> 32kHz konnte eingesetzt wurden. Die ersten Digitaluhrbasteleien liefen
> noch mit 1,00 MHz, bis dann 4,19 deutlich billiger zu haben war.
Meine erste Quarzuhr die ich mir als Lehrling in 1974 mit TTL Bausteinen
verwirklichte, hatte einen 1MHz Quarz. Leider war der Oszillator eine
7400 "Quarzzerkleinerungsschaltung" die den Quarz quälte. Sehr gute
Stabiliät hatte das Teil deswegen nicht.

Edi berichtete hier im uc.net Forum über Restauration einer frühen DDR
Nixieuhr.

[Roland E. (roland0815)]

Scheint ein lokales Phänomen im Rahmen der Sozialisierung zu sein.
Rundbatterien sind hier immer noch unter R3, 6, 14 oder 20 geläufig.
Eine Generation später wird man schon schräg angesehen ...

[Jörg W. (dl8dtl) (Moderator)]

Naja, das Buchstaben-System versagt ja abseits der uralten
Standardgrößen ziemlich schnell, und auch "Mono", "Baby", "Mignon" und
"Micro" sind da nicht besser.

[Peter D. (peda)]

Gerhard O. schrieb:
> Leider war der Oszillator eine
> 7400 "Quarzzerkleinerungsschaltung" die den Quarz quälte. Sehr gute
> Stabiliät hatte das Teil deswegen nicht.

Darauf bin ich zuerst auch reingefallen. Mein 8-stelliger Frequenzzähler
zappelte in den untersten 3 Digits lustig vor sich hin. Ich hab dann den
7400 Gatterschrott durch einen Transistor (SF136) in Colpitts ersetzt
und schon waren alle 8 Digits stabil. Der Quarz war 500kHz. Als
Meßsignal habe ich den 19kHz Pilotton benutzt. Man konnte am Pilotton
erkennen, ob DDR-, RIAS- oder SFB-Sender. Der AFN lag schon arg daneben.

[Jörg W. (dl8dtl) (Moderator)]

Peter D. schrieb:
> Darauf bin ich zuerst auch reingefallen.

"Es gibt effektivere Methoden, monokristallinen Quarz zu zerkleinern als
die Ansteuerung mit einem 7400." (Autor leider unbekannt)

Ich habe mir damals auch einen schönen Transistoroszillator für meinen
ersten Zähler mit einem 100-kHz-Glasquarz gegönnt. Die Anschwingzeit
liegt bei 2 bis 3 Sekunden. :)

[Gerald K. (geku)]

Gerhard O. schrieb:
> Hat übrigens eine Baby Monozelle drin.

Babyzelle C oder Monozelle D ?

https://de.m.wikipedia.org/wiki/Baby_(Batterie)

https://de.m.wikipedia.org/wiki/Mono_(Batterie)

[Gerhard O. (gerhard_)]

Jörg W. schrieb:
> Peter D. schrieb:
>> Darauf bin ich zuerst auch reingefallen.
>
> "Es gibt effektivere Methoden, monokristallinen Quarz zu zerkleinern als
> die Ansteuerung mit einem 7400." (Autor leider unbekannt)
>
> Ich habe mir damals auch einen schönen Transistoroszillator für meinen
> ersten Zähler mit einem 100-kHz-Glasquarz gegönnt. Die Anschwingzeit
> liegt bei 2 bis 3 Sekunden. :)

Moin,

Der Spruch stammt aus irgendeinen UKW Berichte Beitrag der 70er Jahre.

Die Glasquarze sehen ultra-cool aus. Ich habe einen mit 4kHz. Der
Quarzstab ist da fast 10cm lang. Ich habe einige niederfrequente
Glasquarze aus der USSR. Mit 10kHz machte ich schon Versuche. Bei
konstanter Temperatur sind sie ziemlich stabil. Man kann diese Quarze
übrigens hören.

Ich experimentierte auch mit 1kHz Stimmgabeloszillatoren. Die sind bei
konstanter Temperatur sehr stabil.

Auf der cdvandt Seite gibt es übrigens einen tollen Video, wo ein
Ringquarz um 360Hz im Betrieb gezeigt wird.

Ich liebe diese Art der Technik.

Zur Zeit beobachte ich eine Chinesisches DS3231 Uhrenmodul. In drei
Monaten fortwährenden Betrieb ist jetzt die Abweichung erst 1s. Wenn
sich das nicht ändert wäre eine Quarzuhr um 5s/a genau. Nicht schlecht!
Auch wenn man externe Zeit zur Synchronisierung übers Internet oder GPS,
DCF77 ins Haus holen kann, bevorzuge ich Uhren, die mit eigener Kraft so
genau wie möglich funktionieren können.


Gerhard

[Harald W. (wilhelms)]

Jörg W. schrieb:

> 100-kHz-Glasquarz

Aus Quarzglas? :-)

[Manfred P. (pruckelfred)]

Peter D. schrieb:

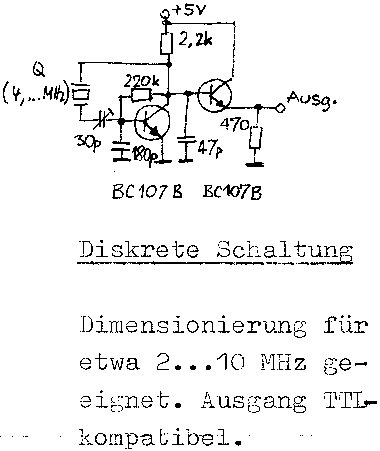

> 7400 Gatterschrott durch einen Transistor (SF136) in Colpitts ersetzt

Ich weiß nicht, wie der heißt, aber hat zuverlässig geschwungen.

Mal gucken - 4,194304 MHz habe ich noch da. Der große ist ausgelötet,
hergestellt 1977. Wer noch Nostalgie basteln will, kann kann gerne ein
paar davon bekommen.
