Forum: Mikrocontroller und Digitale Elektronik Kennt jemand diese LED-Matrix 48x28?


Kennt jemand diese LED-Matrix 48x28?
von Uwe B. (boerge) Benutzerseite

Angehängte Dateien:
Lesenswert?
• ▲
▼
Moin,

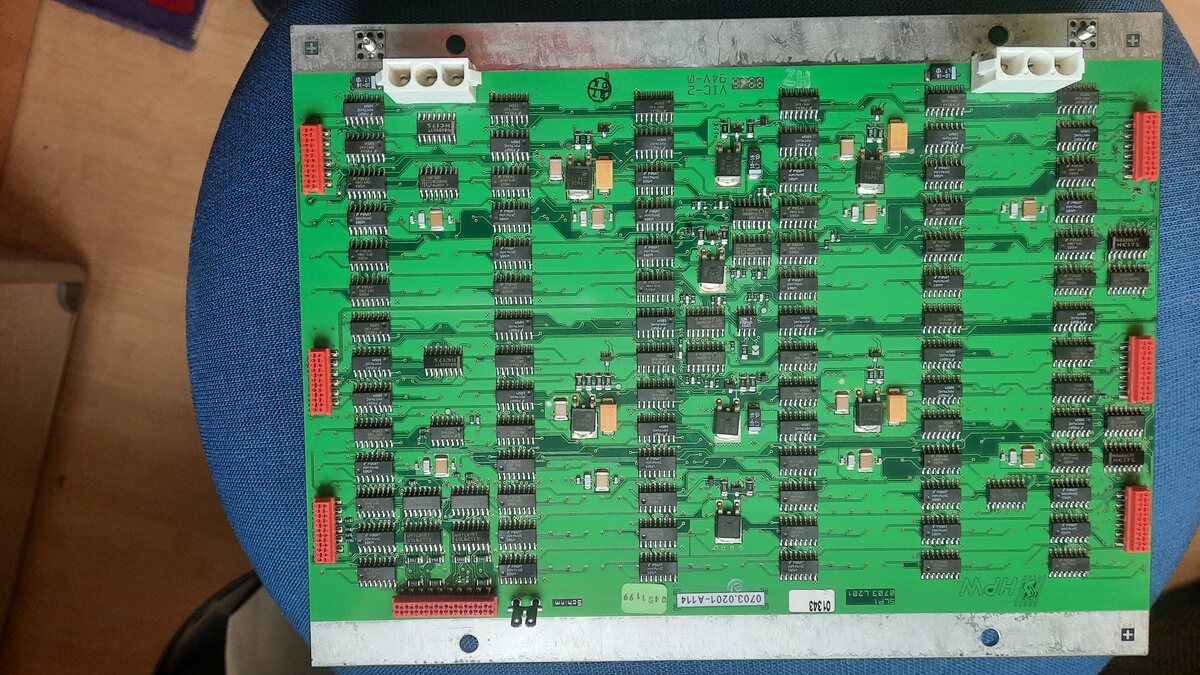

kennt jemand diese LED-Matrix mit der Dimension 48x28 (siehe Bilder)?

Falls man es auf den Bildern nicht erkennt, es sind hauptsächlich
74HC595, 74HC368 und HC175 verbaut.

Interessant wäre ein Schaltplan und/oder wie man das Teil ansteuert bzw.
weitere sachdienliche Hinweise.

Grüße & Danke Uwe

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Kennt jemand diese LED-Matrix 48x28?
von Michael B. (laberkopp)

Lesenswert?
• ▲
▼
Uwe B. schrieb:
> Interessant wäre ein Schaltplan und/oder wie man das Teil ansteuert

( ( 48 x 28 x RGB = 4032 ) / 8 an den MOSFETs erkennbare Multplexebenen
= 504 Schieberegisterbits ) / 8 = 63 '595, es scheinen aber 96 zu sein.

Ähnlich HUB75 aber andere Stecker.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Kennt jemand diese LED-Matrix 48x28?
von Uwe B. (boerge) Benutzerseite

Lesenswert?
• ▲
▼
Moin,
habe nochmal die Lupe zur Hand genommen:

Michael B. schrieb:
> ( ( 48 x 28 x RGB = 4032 )
die LEDs sehen nicht nach RGB aus...

Michael B. schrieb:
> '595, es scheinen aber 96 zu sein.
595er sind nur die sechs Reihen mit 14 ICs...

Bei der Übergabe der Platine wurde mir gesagt, dass das Ding aus einem
Bus oder Tram stammt. Vielleicht hilft diese Information...

Grüße Uwe
