Signale für DAC generieren

[Adam P. (adamap)]

Hallo zusammen,

falls dieser Beitrag doch eher in den DSP Bereich fällt, dann bitte
verschieben. Danke.

Vorliegende Situation:
Ich habe hier einen selbstentwickelten Simulator der vordefinierte
Signale (Sinus, EKG, EEG, Rechteck) im Bereich 20 µV bis 1V ausgeben
kann.

Leider sind diese Signale fest in einem EEPROM hinterlegt, die dann auf
einen DAC herausgetaktet werden.

Hier habe ich angesetzt und diesen Zweig von der Ausgabe getrennt und
verwende nun den internen DAC vom SAM4E16E und schleuse das Signal so
ein, funktioniert!

Nun habe ich bis jetzt meine EKG Signale selbst mit Excel designt, was

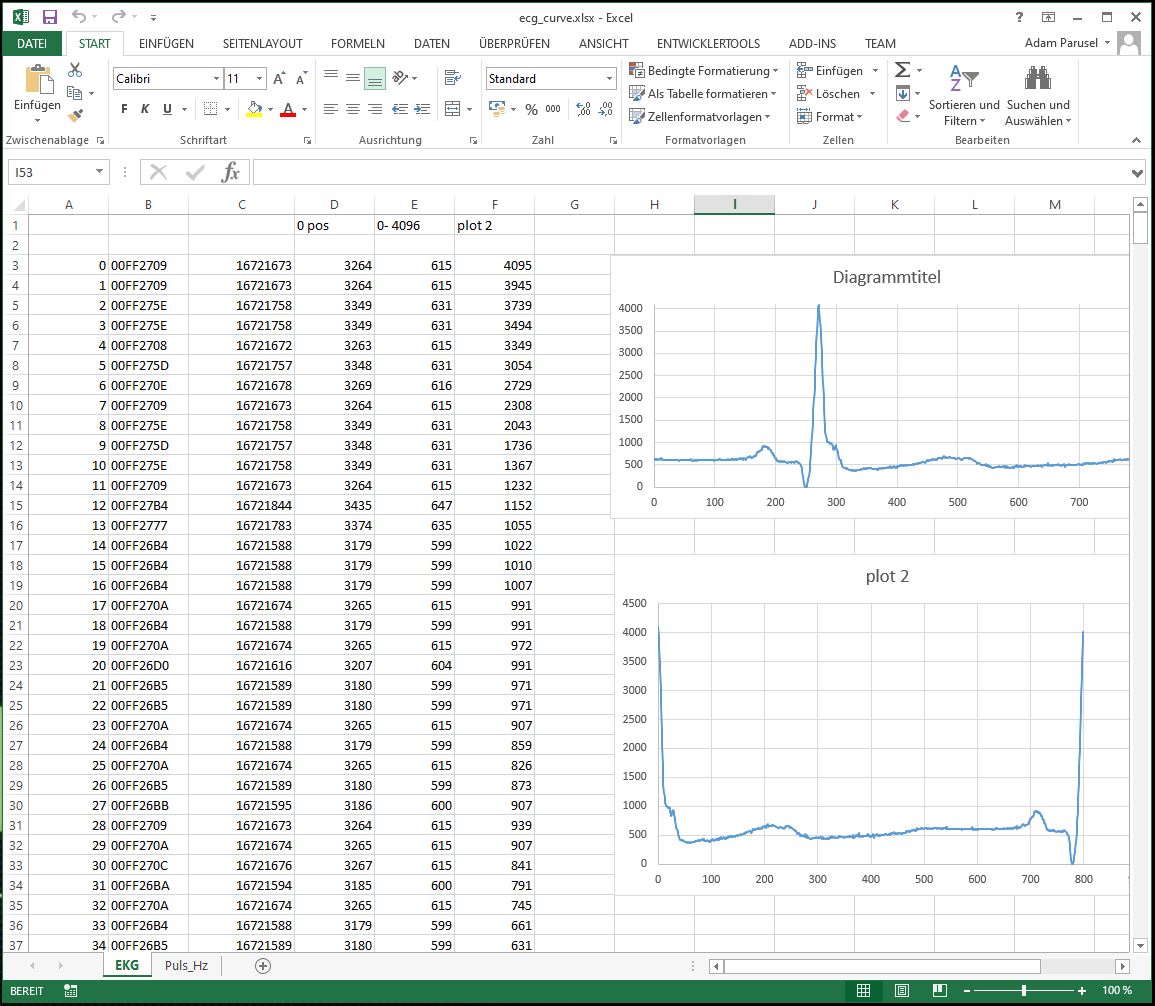

jedoch ziemlich umständlich ist (siehe Bild_1).
Die DAC Werte werden dann in den Simulator geladen (USB->UART).

Kennt von euch jemand ein Tool, mit dem man Signale designen kann?
Ich stell mir das so vor, dass man die Kurve anklicken kann und diesen
Punkt "ziehen" kann oder vielleicht gibt es sogar noch elegantere
Lösungen?

Bin für jede Info dankbar.

Gruß Adam

[J. T. (chaoskind)]

Je nach benötigter Frequenz kannst du dir beliebige Wellenformen in
Audacity "malen".
Die Ausgabe wäre dann als wav oder andere Audioformate.
Möglicherweise lassen die sich auch als csv ausgeben, da bin ich mir
spontan aber nicht sicher...

[Adam P. (adamap)]

J. T. schrieb:
> Je nach benötigter Frequenz kannst du dir beliebige Wellenformen in
> Audacity "malen".

Ja, das ist leider nicht das was ich suche, der Tongenerator kann auch
nur Sinus, Rechteck, Sägezahn.

Mir gehts hauptsächlich um ein EKG Signal, welches ich anpassen kann.
Hintergrund sind diverse Krankheiten, die ich damit abbilden möchte.

[Ove M. (Firma: ;-) gibt es auch) (hasenstall)]

Ich habe zwar gerade keine Lösung für dich parat, doch mit Anklicken und
„ziehen“ stelle ich mir das gerade recht problematisch vor.
Hintergrund, bei einem EKG gibt es verschiedene Ableitungen, das heisst
du brauchst ein Signal „zeitsynchron“ in verschiedenen Ausprägungen, die
dann wieder deine Ableitungen simuliert.
Wenn du „nur“ einen Kanal betrachtest, werden viele möglichen
Erkrankungen nicht simuliert werden können.
Soweit mein Halbwissen dazu.

Viele Grüße Ove

[J. T. (chaoskind)]

Adam P. schrieb:
> Ja, das ist leider nicht das was ich suche, der Tongenerator kann auch
> nur Sinus, Rechteck, Sägezahn.

Du kannst aber einzelne Samples im File verschieben, wimre. Kann ich
heut abend mal schauen, ob mich die Erinnerung nicht trügt und
gegebenenfalls berichten.

P.S.

die Bearbeitung wird dadurch aber auch nicht entspannter. Für 1 Sekunde
"Signal" müsstest du dann je nach Samplerate auch mall 44100
Sampkepunkte verschieben. Nicht unbedingtdas, was ich mir unter
entspannter Bearbeitung vordtelle.

Evtl kann man sich was schreiben, was dir parametriesierbare Kurven
erzeugt.

[Bauform B. (bauformb)]

Bitte nicht schlagen, wenn das einzige Werkzeug eine Keule ist, sieht
jede Aufgabe wie ein Robbenbaby aus ;)

Eagle ist zwar für Platinen gedacht, aber man kann im Board mit der
"wire" Funktion zeichnen und malen. Man kann auswählen zwischen "nur
rechtwinklig", "beliebig schräg" bis "freihändig". Mit CTRL und SHIFT
zusammen kann man freihändige Kurven verformen. Es braucht ein wenig
Übung.

Das Ergebnis wird als XML in *.brd gespeichert. Ein Kurve mit einem
geraden und zwei kurvigen Stücken sieht z.B. so aus:

<board>
<plain>
<wire x1="9" y1="50" x2="26" y2="58" width="0.2" layer="51"/>
<wire x1="26" y1="58" x2="48.5" y2="50.5" width="0.2" layer="51" curve="-87.272153"/>
<wire x1="48.5" y1="50.5" x2="44" y2="40" width="0.2" layer="51" curve="-102.255136"/>
</plain>

[Adam P. (adamap)]

Ove M. schrieb:
> Wenn du „nur“ einen Kanal betrachtest, werden viele möglichen
> Erkrankungen nicht simuliert werden können.
> Soweit mein Halbwissen dazu.

Da magst du recht haben, jedoch ist das für mich in diesem Fall nicht
relevant.
Ich simuliere nur die zweite Ableitung (rot/grün).
Hintergrund ist, ich benötige unterschiedliche Kurven um mein
Algorithmus für die R-Zacken Erkennung zu testen. Wird benötigt um dann
die PTT zu berechnen.

Mit dem oben genannten EKG funktionuiert es, nun gibt es aber
Krankheitsbilder wo z.B. die T-Welle genau so hoch ist wie die R-Zacke
und genau sowas möchte ich nachbilden und testen.

[Peter G. (metalfranke)]

Hallo,

ein anderer Ansatz wäre einen "handgemalten" Impuls zu digitalisieren.
Ich habe gute Erfahrungen mit WebPlotDigitizer gemacht:

https://automeris.io/WebPlotDigitizer.html


Gruß Peter

[Ove M. (Firma: ;-) gibt es auch) (hasenstall)]

Peter G. schrieb:
> Hallo,
>
> ein anderer Ansatz wäre einen "handgemalten" Impuls zu digitalisieren.
> Ich habe gute Erfahrungen mit WebPlotDigitizer gemacht:
>
> https://automeris.io/WebPlotDigitizer.html
>
>
> Gruß Peter

Das ist ja mal ein sehr schöner Link, danke für den Tip!
Viele Grüße Ove

[Adam P. (adamap)]

Peter G. schrieb:
> Hallo,
>
> ein anderer Ansatz wäre einen "handgemalten" Impuls zu digitalisieren.
> Ich habe gute Erfahrungen mit WebPlotDigitizer gemacht:
>
> https://automeris.io/WebPlotDigitizer.html
>
> Gruß Peter

Das ist ja SUPER :)
Da kann ich ja direkt die eingescannten Bilder aus dem EKG Buch
interpretieren lassen.

Top, werde ich mal ausprobieren.

[Adam P. (adamap)]

Fazit:

Vielen Dank @Peter G. (metalfranke).

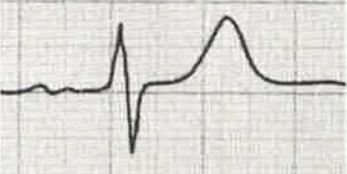

Bild_1 (Scan)
Bild_2 (Hintergrund entfernt und Kurve geschwärzt)

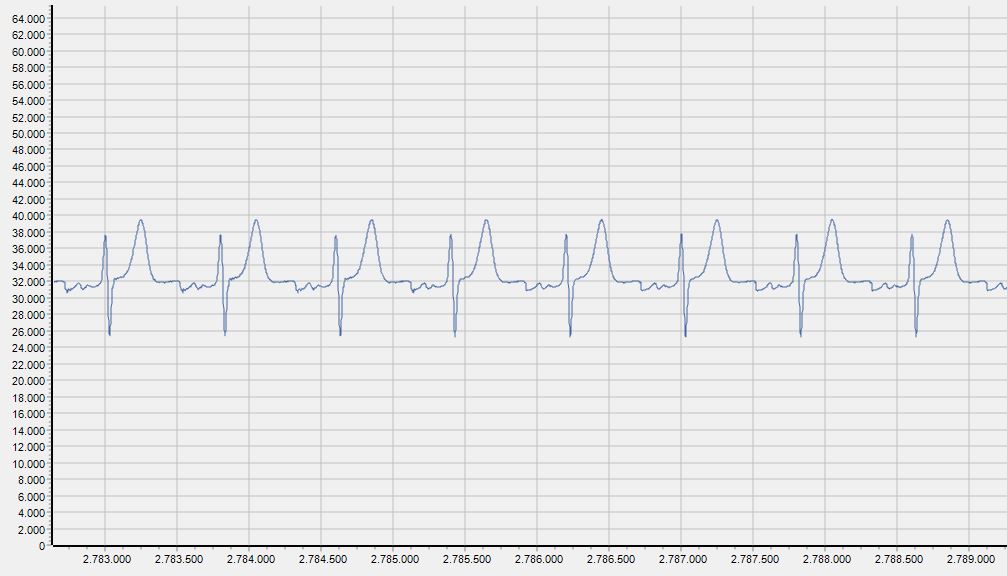

Bild_3 (Fertiges EKG Signal wird ausgegeben)

Somit, Problem gelöst.
