Forum: Platinen Früher waren Layouter noch Künstler.


Autor: Εrnst B✶ (ernst)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Auf Anfrage in einem anderen Thread
(Beitrag "Frage bezüglich Resonator") hier nochmal ein größeres
Bild.

Scanner war ein Epson Perfection 1650, 1200dpi, Durchlichteinheit aus.
Gespeichert als JPG mit Qualität 85%.

Die Platine stammt aus einem Sanyo-Videorekorder, Baujahr 1995 um den
Dreh.

/Ernst

Autor: Εrnst B✶ (ernst)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

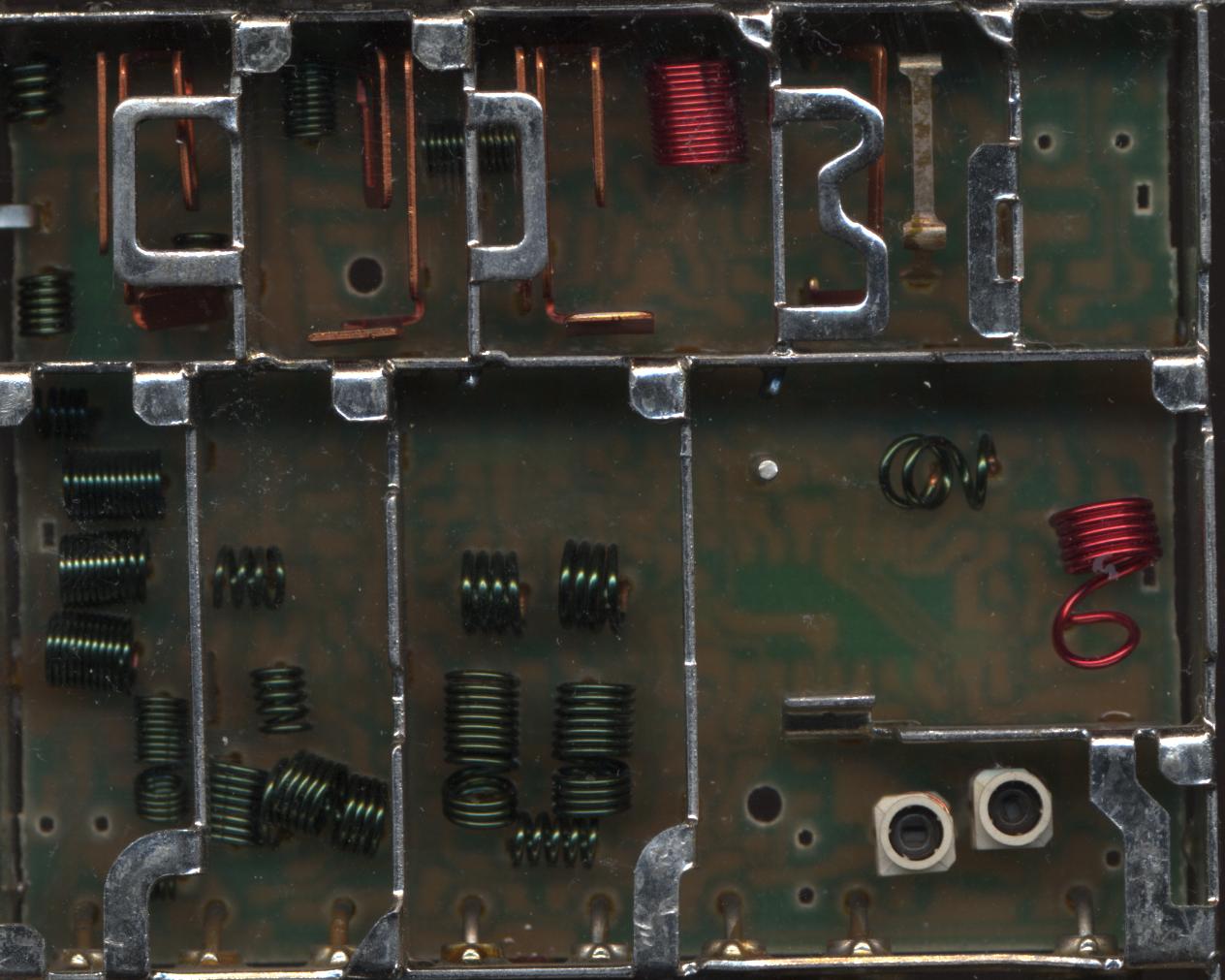

Der Vollständigkeit halber noch die Bestückungsseite, mit schönen,
Handjustierten Luftspulen + Kondensatoren.
Keine Drahtbrücken, und man sieht die Leiterbahnen auf der anderen Seite
durchscheinen => Wirklich nur einseitig, das Layout...

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hardcore :-O

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Liegt hauptsächlich daran, dass die Layouts nicht mehr die Zeit
zugebilligt bekommen, die sie eigentlich benötigen würden. Autorouter
ist heutzutage angesagt. Heutzutage machen wir einen 10-Lagen-Board
innerhalb zwei Wochen.

Stephan.

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Autorouter ist heutzutage angesagt.

Wo das denn? Bei uns zumindest nicht. Und in anderen Firmen, die ich
kenne, werden die auch äusserst selten benutzt.

>Heutzutage machen wir einen 10-Lagen-Board innerhalb zwei Wochen.

Solange braucht ihr dafür?!

Autor: Platinenbauer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Autorouter? Wasn das?

ich mache meine Platinen von Hand, auch DKLs.. Ein Autorouter kennt
keine Designregeln, was HF oder Stromversorgung betrifft. Der verhunzt
mir nur mein Layout. Also selber Bahnen verlegen ist angesagt. .. da
weiß man, was man hat.

Naja. bei  mainboards sieht das schon mal anders aus, da sind aber auch
spezielle Router am werkeln, die für uns normalsterbliche und selbst für
mittlere Firmen sowieso nicht bezahlbar sind.

Platinenbauer

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also manchmal glaube ich auch dass man vom manuellen routen mehr hat,
vor allem bei einseitigen Layouts... aber das ist wohl wahr Qualitaet
ist schon lange nicht mehr, was es war -- leider.

Ah in diesem Zusammenhang: http://www.amplifier.cd ;)

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber...
wer hat die (beruflich) Zeit gar abertausende Verbinungen von Hand zu
routen.
Die gute Mischung aus Plazierung, Handrouten, Autorouten machts !

Gruss Jupp
