Hallo,
es gibt einige 8 1/2 stellige Digitalmultimeter auf dem Markt, kosten
aber auch so 8 1/2 k€    ;-)

Z.B. 3458A von HP (Agilent) oder 2001 von Keithley.
Bei National Instruments soll eine Messeinschub in der Entwicklung sein.
Leider konnte ich noch keinen Schaltplan bekommen.
Von HP gibt es ein Assebly Manual zum Download, aber vom A/D-Wandler
keinen Schaltplan.

Würde mich rein interessenhalber mal interessieren, wie man Spannungen
mit so hoher Auflösung so genau messen kann.
Ein Anzeigeumfang von -205.000000V bis +205.000000V entspricht 28.6 Bit.

Die Spannungsreferenz MAX6350 hat 1ppm/°C.
Die müsste dann aber auf 0.01°C temperaturstabil gehalten werden.
Wer hat info?

Autor: Bernd das Brot (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du darfst zwar alles essen, aber nicht alles wissen.

Autor: Nucor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

der AD - Wandler ist als Dual-Slope- oder Quad-Slope-Wandler aufgebaut.
Damit lassen sich sehr hohe Auflösungen erreichen. Der Rest sind Wissen
und Erfahrung, die im Schaltplan nicht sofort sichtbar sind. Dabei sind
viele Faktoren zu berücksichtigen: penibles Layout, Rauschen der
Widerstände, Auswahl spezieller Kondensatoren um die dielektrische
Verschiebung klein zu halten, Heizen des Quarzes und anderer Bauteile in
einem Ofen u.ä. um die Temperaturdrift zu minimimieren u.v.a.m.

mfg
Nucor

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also mein Keithley 2001 war mal schweineteuer (7.000 DM ohne MwSt), hat
aber auch an allerbesten Tagen nur 7,5 Stellen.
Oder hab ich was falsches...

Solche Messungen sind Quatsch.

Man braucht 4,5 Stellen, alles andere ist Angeberei.

Für die Referenzquelle werden bei solchen Geräten üblicherweise mehrere
Referenzelemente über Widerstandssummierer (Mittelwertbildner)
zusammengeschaltet, die sich dann...

Autor: Gerd Vg (gerald)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Bernd Gansert,

bist Du Dir da sicher dass Fluke & Co. einfach aus Jux und Dollerei nur
Quatsch entwickeln oder um Angeber zu beliefern?
Sagen Dir die Worte PTB und Kalibrierung etwas?
Dann wirst sehr schnell feststellen, dass Du gewaltig auf dem Holzweg
mit Deiner Aussage bist!
Alleine Deine Aussage über das Keithley 2001 ist schon sehr fragwürdig.
Scheinbar bist Du Dir nicht im Klaren darüber, wie man mit solchen
empfindlichen Messgeräten umgeht.
Am Küchentisch misst tatsächlich solche Wald- und Wiesenmesswerte!
Nicht aber in einem Messlabor und den entsprechenden Vorbereitungen für
eine ordentliche Messung!

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
O je,
ich gebe zu, daß ich meine Aussagen stark verkürzt habe. Naja, wenn
schon mal etwas ein wenig salopp rüberkommen soll!
Es gibt selbstverständlich Anwendungen, bei denen solche Auflösungen und
Genauigkeiten gebraucht werden.

Meine Aussage zum Keithley 2001 stimmt - es hat max. 7,5 Stellen.

Was ich wirklich meinte: Bei Vielfachmeßgeräten wie auch dem 2001 ist
vor der Messung ein Blick in die Spezifikationen des Gerätes ungemein
hilfreich, weil die  maximale Auflösung nur in einigen wenigen
Meßbereichen
(meist DCV) nutzbar ist. Beim 2001 z.B in den Bereichen 2/20/200 VDC mit
"2 ppm of reading plus 1,5 ppm of range" (bester Wert aus der
Originaldokumentation). In den ACV-Bereichen rutscht der Meßfehler dann
naturgemäß in bis in den 0,2-%-Bereich hinein. Hier würden es eigentlich
6,5 Stellen auch tun. So muß man sich also immer im Klaren darüber sein,
bei welchen Messungen  die LSDs in der Anzeige nur noch irgendwie
"mitzappeln".
Wenn man ein Multimeter mit 4,5 Stellen kauft (preiswertes Modell zu 10
Euro), wird man feststellen, daß der Meßfehler im einstelligen
Prozentbereich liegt. Von der Stellenzahl sollte man also nimmer auf den
Meßfehler schließen!
Das Wort Kalibrierung ist mir wohlbekannt, mein 2001 hat mich mit dieser
mindestens aller zwei Jahre durchzuführenden Handlung bereits an den
Rand des finanziellen Ruins getrieben.

Autor: Kif (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Ein Anzeigeumfang von -205.000000V bis +205.000000V entspricht 28.6
Bit."

Was sind denn bitteschön 28.6 Bit???

Autor: Bensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Was sind denn bitteschön 28.6 Bit???

Das ist das Problem, wenn man nie gelernt hat zu rechnen- dann denkt man
auch nicht nach. Es gibt ja Taschenrechner....

2^28,6 das geht doch.... :-)

Autor: Kif (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nie gelernt zu rechnen? was hast du denn für ein Diplom?Dipl.Ing. wird
ja für 2^28,6 noch reichen...enfin:
Es ging ging sich ja auch um das "Bit" dahinter.
wie soll es bitte 0,6 Bit geben?

Autor: Bernhard M. (boregard)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Kif
verstehe ich nicht... Das ist doch der ganz normale Rechenweg, weg ich
rausfinden will, wie groß mein Datentyp / wie breit meine binärzahl sein
muß um das darzustellen.
Bei fast allen Geräten, vom Taschenrechner zum Digitalmultimeter, kommt
man auf irgendwelche Kommastellen von bitbreiten. Zur technischen
Realisierung muß man dann natürlich aufrunden.

Wie schon gesagt, es geht auch hier nicht ohne die mathematischen
Grundlagen.

Autor: Kif (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es gibt einfach keine nicht-ganzzahligen "Bit". Nicht technisch aber
auch nicht theoretisch. Aber im Grunde ist das auch egal ;)

Autor: Dieter Stotz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich mal die beiden Zankäpfel zusammenbringen darf: Gebrochene Bit
gibt es formal und mathematisch schon, dasselbe gilt ja für Digit auch.
Wenn ich intern zwar z. B. Zahlen 0..1023 auflöse, jedoch meine Anzeige
auf 0..724 beschränke, sind es halt nur 9,5 Bit.

Nebenbei bemerkt: Es wäre schön, wenn man sich auf eine sachliche
Auseinandersetzung besinnen und Polemik beiseite lassen könnte.

Und im übrigen heißt die Angabe 8,5-stellig nicht zwangsläufig, dass
auch die letzten Stellen unbedingt richtig sein müssen, es ist primär
erst mal eine Auflösungsangabe.

Dieter

Autor: Bensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Kif,

reg dich doch nicht auf, ich hab dir ja recht gegeben. Natürlich sind
28,6 Bit purer Unsinn. Musst halt nur meine Antwort richtig lesen....

Autor: Bensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> auf 0..724 beschränke, sind es halt nur 9,5 Bit.

Nein, um diesen Zahlenbereich darzustellen, brauchst du 10 Bit. Oder
hast du einen Prozessor, der halbe Bits kann?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist dann nicht 8 1/2 stellig auch genauso Unsinn ? Entweder gibt es eine
Stelle, oder nicht. OK, die Stelle ist wirklich nur teilweise da, aber
deren Wertebereich geht von 0-1, und das ist nicht die Hälfte von dem
Bereich 0-9.

Autor: Kif (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich reg mich doch nicht auf, sonst ständ da kein ;)

Autor: Jörg B. (manos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. wrote:
> Ist dann nicht 8 1/2 stellig auch genauso Unsinn ? Entweder gibt es eine
> Stelle, oder nicht. OK, die Stelle ist wirklich nur teilweise da, aber
> deren Wertebereich geht von 0-1, und das ist nicht die Hälfte von dem
> Bereich 0-9.
Also müsste man um genau zu sein von einem 8 1/5 stelligen reden^^

Autor: Dieter Stotz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Bensch: Natürlich benötigt der Prozessor dann 10 Bit, aber ich kann
doch das gesamte Gerät betrachten, und dieses hätte dann beim
Zahlenbereich 0..724 nur 9,5 Bit Auflösung. Das ist keine echte
Technikfrage, sondern eine Definitionsfrage.

Dieter

Autor: Bensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ist dann nicht 8 1/2 stellig auch genauso Unsinn ?

Streng genommen ja, aber es hat sich halt eingebürgert.

Übrigens, wenn ich +/-1999 (4000 Punkte)darstelle, dann ist das 3
2/5-stellig, nicht
3 1/5-stellig. Hmmmm egal, ob Unsinn oder nicht, jeder weiss was gemeint
ist.

Autor: Bernhard M. (boregard)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
o.k, dann einigen wir uns daraus, daß es 28,6 Shannon sind, auch wenn
man im allgemeinen Sprachgebrauch von bit spricht....
[[http://de.wikipedia.org/wiki/Shannon_%28Einheit%29]]

Autor: Jörg B. (manos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bensch wrote:
>> Ist dann nicht 8 1/2 stellig auch genauso Unsinn ?
>
> Streng genommen ja, aber es hat sich halt eingebürgert.
>
> Übrigens, wenn ich +/-1999 (4000 Punkte)darstelle, dann ist das 3
> 2/5-stellig, nicht
> 3 1/5-stellig. Hmmmm egal, ob Unsinn oder nicht, jeder weiss was gemeint
> ist.
Da die erste Stelle nur 0..1 (2 Werte) ist, ist das 20% von 0..9 (10
Werte)... :)

Autor: Topentwickler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Z.B. 3458A von HP (Agilent) oder 2001 von Keithley.
> Bei National Instruments soll eine Messeinschub in der Entwicklung sein.
> Leider konnte ich noch keinen Schaltplan bekommen.
> Von HP gibt es ein Assebly Manual zum Download, aber vom A/D-Wandler
> keinen Schaltplan.


Keihley 2002 ist 8-1/2-stellig. ca.6500,-EUR
Das Equivalent von Agilent kostet ca.8.500,- EUR(DKD-Standard??)

Schaltpläne vom intimsten solcher Geräte wirst du legal nie bekommen.


Wenn du dich in diese Materie reinarbeiten willst, fang mal mit einen
24-Bit ADC von LT oder TI an. Aber nicht schon nach 2 Wochen
resignieren...

Autor: Norgan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Schaltpläne vom intimsten solcher Geräte wirst du legal nie bekommen.

Heute nicht. Die Älteren unter uns erinnern sich sicher noch an die
Zeiten, als bei hochwertigen Messinstrumenten selbstverständlich ein
Schaltplan dabei lag.

Soll heißen, bei 20 oder 30 Jahre alten High-End Geräten gibt es die
noch, zum Teil auch im Netz. Ein bisschen was lässt sich auch aus diesen
alten Plänen lernen. Da wurden mit "Steinzeittechnik" Werte erreicht,
von denen träumen heute noch so manche Hersteller.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
http://www.linear.com/pc/productDetail.jsp?navId=H...
von ELV gibts mit dem LTC2400 auch einen Bausatz mit Software.

Autor: Topentwickler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

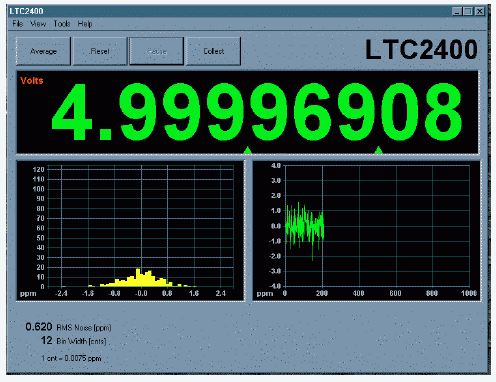

Naja, das ist das Eval-Board von LT. Was man auf dem Foto nicht sieht,
ist, das die letzten 3 Stellen im Rauschen untergehen.

Aber eine sichere und stabile Auflösung von 10µV, auf eigenem Layout,
ist auch schon ganz anständig.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das scheint nicht nur die letzten Ziffern zu betreffen, hier der
ELV-Artikel:
http://www.elv-downloads.de/service/manuals/24-Bit...

Autor: Dieter Werner (dds5)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von wegen halber Bits, in vielen AD Wandler Datenblättern findet man die
Angabe ENOB (effective number of bits) in Abhängigkeit von der
Wandlungsrate. Das sind auch fast immer gebrochene Angaben.

Wer ein 8 1/2 stelliges Gerät selber bauen möchte, hat jetzt gute
Karten:
von TI gibt es den ADS1281, der ist mit Minimum 31 Bit Auflösung
angegeben.

Viel Spaß beim Basteln  ;-)

Autor: Peter X. (vielfrass)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ADS1281 und ADS1282 scheinen in der Tat sehr interressant zu sein.
Die Datenblätter will ich mir gleich mal reinziehen.

1. Ich war mal im Seminar von Robert A. Pease. Er hat da erzählt das
irgend so ein Idiot ihn nach einem 32 Bit AD-Wandler gefragt hätte. Er
hätte dem Typen dann erläutert, das 32 Bit nicht möglich währen. Der Typ
hätte dann nachgefragt: "Wieso, mein Microcontroller hat doch auch 32
Bit".

rofl


2. Habe mal vor Jahren einen experimentellen Sigma-Delta-Wandler
aufgebaut.
Der Integrator ist in Switched Capacitor Bauweise.
Alles mit Standart Bauteilen wie TL084, LM393 und LM385 aufgebaut.
Das Digital-Filter mit (sin(x)/x)^3 hat eine Länge von jeweils 16384
Worten. Das Teil driftet in der ersten halben Stunde weil nix
temperaturkompensiert oder geregelt ist... Dann steht auch die 5te
Stelle stundenlang wie in Stein gemeisselt...

3. Habe im Netz den Schaltplan vom HP 34401A gefunden. Denke mal, das
aufmerksame Betrachten eines solchen Schaltplan könnte fast ein Studium
der Elektrotechnik ersetzen :-)

Autor: Dieter Stotz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Übrigens: Gebrochene Bit-Werte findet man z. B. auch in Datenblättern
von Microchip, nämlich bei Angaben zur PWM-Auflösung.

Gruß

Dieter

Autor: 6637 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die ganzzahligen Bits ist was fuer Toelpel. Die Roemer kannten uebrigens
auch noch keine negativen Zahlen. Gibt ja auch keine negativen Kuehe.
In der Tat war es fruher ueblich ein /Schema mitgeliefert zu bekommen.
Eine ganze Generation Ingenieure hat davon gelernt. Heutzutage sind die
Geraete zu guenstig. Da ist ein Schema zu teuer.

Autor: Dieter Werner (dds5)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Da ist ein Schema zu teuer.

Mag sein, aber man würde ja ausserdem einfach sein Wissen verschenken.

Autor: Topentwickler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Habe im Netz den Schaltplan vom HP 34401A gefunden.

Müssen wir dich jetzt auf Knien bitten uns den Link zu posten? :-)

Autor: Toni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> In der Tat war es fruher ueblich ein /Schema mitgeliefert zu bekommen.

> Mag sein, aber man würde ja ausserdem einfach sein Wissen verschenken.

Und die Chinesen bräuchten keine Schraubenzieher mehr...

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

für diejenigen die die Innenschaltung des HP3458A interessiert.
Hier gibt es einige Artikel dazu. (Achtung laaaange Ladezeit)

http://www.hpl.hp.com/hpjournal/pdfs/IssuePDFs/1989-04.pdf

Einige Stichworte:
- Multislope AD-Wandler (HP-eigener Chip)
- Beheizte Referenz (vorgealtert und selektiert)
- optimierte Track und Hold-Schaltung

Gruß Anja

Autor: Kupfer Michi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: bix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bensch schrieb:
> Oder
> hast du einen Prozessor, der halbe Bits kann?

Ja, der Mega8 kann's ;-)

Ich kann, um Platz zu sparen, zwei Variable mit dem Wertebereich A=0..9
und B=0..24 in einem Byte speichern.

Für A=0..9 benötige ich normalerweise 4 Bit, für B=0..24 brauche ich 5
Bit, macht zusammen 9 Bit.

Trotzdem lassen sich beide Werte zusammen in einem Byte speichern und
mit den Operationen DIV und MOD wieder trennen. (z.B. div 25 und mod 25)

Beispiel:
A=3, B=7
Speicher in einem Byte: 3*25+7 = 82

A=9, B=24
Speicher in einem Byte:9*25+24 = 249

Übrigens kann man in Forth jede Zahl als Basis für die Zahlenausgabe
einstellen: 2 für Binär, 8 für Oktal, 16 für Hex, aber auch 7 oder 13.

Es ist halt ungewohnt, aber nicht sinnlos oder unmöglich.


Huhuuuu
sehe gerade: Leichenfledderei, sorry...

Gruß, bix

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
