Softstart für H7 Leuchtmittel im PKW

Was ist denn ständig? Einmal im Jahr? Das ist ok. Wenns viel öfters
vorkommt, ist eher was am Bordnetz, bzw. der Lichtmaschine. Sind die
Kohlebürsten vielleicht runter?

Sebastian schrieb:
> wem brennen auch die teuren H7 Einsätze ständig durch ?Gibts da eine
> Lösung , den Strom lansam hochzuskillen ? so wie zuhause der
> Deckenfluter ? kann man so ein Dimmer vorschalten ? die lampen halten
> dann viel länger, habe ich gelesen bei motortalk.de Gibt es hier eine
> Schaltung für s Auto 12Volt zum nachbauen ?

Berufsplenker?

Sebastian schrieb:
> habe ich gelesen bei motortalk.de Gibt es hier eine
> Schaltung für s Auto 12Volt zum nachbauen ?

1.Bleibt die Frage, ob die restliche Elektronik das auswertet.
2.Sinnvoller wäre die Lichtmaschinenspannung zu messen und nicht die
Lampen mit 50% mehr Helligkeit zu kaufen.

> wem brennen auch die teuren H7 Einsätze ständig durch ?

Niemandem.

> Gibts da eine Lösung , den Strom lansam hochzuskillen ?

Skill ?
Fähigkeiten.
Hochskillen ?
Fähigkeiten erhöhen ?

Ich nehme eher an, du weisst überhaupt nicht, welche Worte
du verwendest.

H7 haben so einen dicken (=masseträgen) Glühdraht, daß sie
aus elektrischer Sicht sowieso nur langsam heiss werden.

Da ist mit "hochdimmen" wenig zu erreichen, selbst normale
230V Glühlampen liessen sich davon ja kaum beeindrucken.

Was aber vielleicht hilft und die Ursache von deinen
Problemen sein könnte: Wenn es zu sehr rüttelt, weil die Lampe
nicht nur nicht gummigelagert ist, sondern wegen lockerer
Befestigung auch noch rumklappert, dann gehen die Lampen
schnell kaputt.

Sebastian schrieb:
> den Strom lansam hochzuskillen

scheint ja mittlerweile verbreitet zu sein, diese Ausdrucksweise.
Beitrag "Amper hoch skillen?"

"Skillen (speccen) nennt man das Verteilen von Fähigkeitspunkten (die
man beim Leveln durch ein Level-UP oder Mini-UP erhalten hat) auf
bestimmte Fertigkeiten. Dies ergibt dann die Skillung eines Charakters.

Allerdings kann es sein, dass man mit seiner Skillung nicht zufrieden
ist und Respeccen möchte. Hierbei erhält man die Fertigkeitskpunkte
wieder zurück und man kann neu skillen. "

bei motortalk.de stand das die lampen sehr viel strom nehmen wenn sie
kalt sind und dabei kaputtgehen. mit softstart nicht mehr. bei
www.softsrat.me verkauft man das fertig. mir aber zu teuer. dadrum frage
ich hier, ob jemand so eine schaltung am start hat , die den Strom
langsam ANSTEIGEN läßt.

Danke
Seb

KOmischer Forum hier
ich frage ob jemand so eine Schaltung für mich hat oder schomal
gebastelt hat da wo der Strom für die Lampen lansam ansteigt und als
antwort kommt was ganz anderes was garnich viel mit der frage zutun hat.
Wer mir mit einer Schaltung helfen will kann gern schreiben . bei
motortalk.de stand mit KSQ soll es gut gehen. So ein KSQ ist das schwer
zum löten ?warum ist bei www.softstart.me soo teuer ?Is da ein KSQ drinn
?

Danke trozdem
Seb

Mein Vorschlag:
5V Festspannungsregler ---> ATtiny25 ---> OPV ---> Leistungs FET –
fertig...
Mittels PWM steuerst Du den OPV an und nach einer Zeit X öffnest Du den
OPV (bzw. den FET) ganz...

LG Jens

>Is da ein KSQ drinn


Was ist denn "ein KSQ"  ?

Sebastian schrieb:

> ...
> warum ist bei www.softstart.me soo teuer ?Is da ein KSQ drinn
> ?
> ...

Abgesehen von der verbesserungswürdigen Orthographie und der vermutlich
nicht befriedigend zu beantwortenden Frage, was wohl ein "KSQ" sein mag
- Glaubst Du allen ernstes, mit einer Selbstbaulösung günstiger
"wegzukommen" als mit den 69,- Euro, die der von Dir angeführte
Onlineshop für eine solche (m.E. vollkommen überflüssige) Bastelei haben
möchte?

Sorge für eine vernünftige Befestigung der vom Hersteller vorgesehenen
Leuchtmittel, schmeiß' das sinnfreie Tieferlegungsfahrwerk mit den
Hoppel-Di-Hoppel-Stoßdämpfern 'raus und das Problem dürfte sich erledigt
haben!

Gruß,
Günni

> KOmischer Forum hier
> ich frage ob jemand so eine Schaltung für mich hat oder schomal
> gebastelt hat da wo der Strom für die Lampen lansam ansteigt und als
> antwort kommt was ganz anderes was garnich viel mit der frage zutun hat.


Na ja, von dir kam auch etwas,
was nichts mit deinem Problem zu tun hat:

"die teuren H7 Einsätze"


Was bitte ist an 1,60€ teuer ?


Worauf man dich aber hinweisen wollte war:

Dein "Softstart" kostet (auch im Selbstbau) Geld,
bringt aber nichts.

> warum ist bei www.softstart.me soo teuer

Voodoo ist immer teuer, schliesslich verkauft man nur ganz ganz wenige
weil es nur ganz ganz wenige Deppen gibt die einem so was abkaufen. Wie
bei audiophilem high end muß man sich manchmal fragen, ob überhaupt was
verkauft wird, oder nicht einfach nur Geld gewaschen werden soll mit
angeblichen Verkäufen und daraus resultierenden Einnahmen. Dafür eignen
sich billigst zu produzierende aber teuerst verkaufte Dinger natürlich
besonders gut.

Als Schaltung sind alle analogen Schaltungen eher blöd, weil die
Verlustleistung doch erheblich ist. Eine PWM mit geschaltetem MOSFET
kann man kleiner bauen ohne Kühlkörper und damit trotz höherem Aufwand
letztlich billiger.

 +-----------------+---------+-- +U eingeschaltet
 |                 |         |
10k +---10k--+    100k     Lampe
 |  |        |     |         |
 +--+--|+\   |     |         |
 |     |  >--+     |  LM358  |
 |  +--|-/  10k    +--|+\    |
 |  |        |     |  |  >--|I NMOSFET wie IRF3206
 |  +--------+-----(--|-/    |S
10k |              |         |
 | 100nF          1uF        |
 |  |              |         |
 +--+--------------+---------+-- GND

Danke für den Plan und die Hinweise, mein Kumpel sagt, NTC könnte gut
gehen.
Sind wiederstände, die erst den Strom bremsen und danach nicht mehr.
Kann mir nicht vortsellen das das gehen soll aber hat sid schon
mitgebracht. Grosse schwarze dicke scheiben mit SG-405 drauf sehen
lustig aus, sind aus einem alten Kopierer. So geht die Lampe langsam an
das geht also, nur wird die NTC sehr warm soll aber normal sein 150grad
maksimum, aber so warm war der nicht! .

Danke soll ich euch sagen und euch das datenblatt vonn den NTC zeigen -
hier
http://common.leocom.jp/datasheets/213360_307359.pdf

SG-100 haben wir auch testenkönnen. War aber nur einer oben , mann
braucht ja zwei, weil jede Lampe links rechts einzeld mit Sicherung ist

-MaWin
H7 für 1,60Euro?? Wo denn, bitte. Dann kauf ich welche

-Voodoo ist teuer
Die haben da auch so einen SG-405 drinn, stimmsts? Aber mit dem kalten
Lampen und dem starken Strom beim anmachen glaub ich scon, das die davon
also kaputt gehn. Oder halten die das aus dann ists wirklich vodoo und
betrug!

Danke
Seb

> H7 für 1,60Euro?? Wo denn, bitte. Dann kauf ich welche

http://www.preisroboter.de/search.php?search=55w+h7&min=&max=

> Die haben da auch so einen SG-405 drinn, stimmsts?

Unwahrscheinlich, denn der ist als 30A Typ ziemlich unpassend.

> Aber mit dem kalten Lampen und dem starken Strom beim anmachen
> glaub ich scon,

Andere Leute glauben an Gott.

> ists wirklich vodoo und betrug!

Deine Glühlampen werden nun schon länger halten,
denn sie sind nicht so hell wie ohne den vorgeschalteten NTC.
Aber das wäre auch passiert wenn ein Widerstand davor sitzt,
oder nur eine längere dünnere Leitung.

Den Anlaufstrom begrenzt dieser 1 Ohm NTC kaum.

> Mittels PWM steuerst Du den OPV an und nach einer Zeit X öffnest Du den
> OPV (bzw. den FET) ganz...

Bemerkung aus F.23
..."Nur mal zur Verdeutlichung die Testimpulse, die ein KFZ-Bauteil nach
ISO7637 und DIN40839 und AEC-Q100 aushalten muss" ...

Das betrifft dann auch den zusätzlichen Elektronik-Schrott den Du noch
einbauen möchtest während Deine Betriebserlaubnis erlischt und Deine
Lampen dunkler werden.

Einfacher wäre: die Kurzlebensdauerlampen "mit 50% mehr Licht" im
Verkaufsregal zu lassen (wie ich oben schon bemerkte).

Es gibt von Osram extra Longlife-Birnchen. Seit dem ich die eingebaut
habe ist bei mir Ruhe. Gibts bei Ebay für ca 6€. Die halten laut Osram
(die Quellen habe ich leider nicht mehr zur Hand) über 1000
Betriebsstunden, wobei die normalen (auch Osram!) so zwischen 100 und
150h spezifiziert sind.

-> OSRAM 64210ULT H7 55W 12V E1 ULTRA LIFE

Sebastian schrieb:
> KOmischer Forum hier

Komischer Sebastian hier...

Udo Schmitt schrieb:
> Wobei du da das Problem hast dass du nicht weisst ob das gefakte
> Billigstlampen aus China sind.

Nee, die sind nur nicht in der Plexiglas-Glitzer-Verkaufsverpackung
sondern in der Pappschachtel. Die Lebensdauer spricht auch gegen China.
Ganz ausschliessen kann man das natürlich nie, ich kann mir aber nicht
vorstellen dass ein grosser Versender über Ebay über jahre hinweg
gefälschte Markenartikel verkauft.

Udo Schmitt schrieb:
> Meine halten meist 3 - 4 Jahre, das sind dann ca. 40000 - 60000 km, da
> überwiegend Landstraße und Stadt und fast immer mit Licht bedeutet das
> grob geschätzt 500 - 800 Betriebsstunden.

Osram ULT oder normale? Ich fahr erst knappe 2 Jahre damit, bis jetzt
noch keine ausfälle. Vorher warens so im Schnitt 2 Birnen pro Jahr.

> Diese Billiglampen dort sind aber irgendwelche Chinakracher
> und bei den allermeisten steht auch nix von einer Zulassung.

Damit Idioten wie du, ja, so muß man dieses hirnlose Chinabashing
nennen, auch mal was zum gucken haben:

http://gtlighting.manufacturer.globalsources.com/si/6008812274085/pdtl/Automotive-halogen/1046891691/Automotive-Halogen-Bulb.htm

Natürlich sind die Lampen mit einer E Bauartzulassung versehen.

Merke: Es GIBT eine Steuer auf Dummheit. Sie wird von der Wirtschaft
erhoben und im Allgemeinen von den entsprechend Steuerpflichtigen ohne
Murren an der Ladenkasse bezahlt.

Ich könnte mir vorstellen, dass eine Drossel oder ein C mit R genügen
würde um den Strom "langsam hochzuskillen"!
Und das ganze wäre auch noch eine URST billige Lösung! lol

Viele Grüße

Hallo,

ich mußte eine Weile lang täglich 3h zur Arbeit fahren, da habe ich auch
ständig defekte Birne gehabt.
Im Internet habe ich damals eine Tabelle mit Lebensdauer und
Leuchtstärke über der Versorgungsspannung gefunden. Der Glühfaden
verdampft bei hoher Spannung schneller und somit sinkt die Lebensdauer
mit hohen Spannungen ernorm, sodaß eine Erniedrigung der Spannung um nur
0,5 auf 13,5V die Lebensdauer ca. vervielfacht.
Ich habe einen Widerstand von 0,1 Ohm / 5W  in die Leitung gesetzt (ca.
0,5V Spannungsverkleinerung an der Birne), danach war Ruhe mit dem
ständigen Birnenwechsel. Der Widerstand wird natürlich warm (ca. 2,5W
Verlustleistung)
Der Verlust an Leuchtstärke war subjektiv nicht wahrnehmbar.

Gruß Dirk

MaWin schrieb:
> Damit Idioten wie du, ja, so muß man dieses hirnlose Chinabashing
> nennen, auch mal was zum gucken haben:
>
> http://gtlighting.manufacturer.globalsources.com/s...
>
> Natürlich sind die Lampen mit einer E Bauartzulassung versehen.
>
> Merke: Es GIBT eine Steuer auf Dummheit. Sie wird von der Wirtschaft
> erhoben und im Allgemeinen von den entsprechend Steuerpflichtigen ohne
> Murren an der Ladenkasse bezahlt.

Hallo MaWin,

sieh Dir bitte aber dann auch die Mindestbestellmenge der dort
angebotenen Lampen an. Der Preis ist wohl heiss, das mag sein. Aber
extra ein Nebengewerbe anmelden, um dann die Chinaglühlampen bei ebay
oderso weiterzuverkaufen? ;)

Wie wärs mit einer Sammelbestellung? (hier Smiley nicht vergessen!) ;))

Kurze Anekdote dazu:
Ich war letztens mit meinem Sohn in Ludwigsfelde(südl. v. Bln) beim
Zollamt, weil er zwei NimH Packs Kram und einen Innentorx-Dreher für
seine Playse beim "Chinesen" bestellt hatte. Es gibt ja da diese Grenze
von 22?Euro. 6.40€ haben die aufs Päckchen drauf geschrieben (einfach
nur einen Akku-Pack angegeben). Haben die vom Zoll denen nicht geglaubt
- soso. Hat ja auch mehr gekostet, weil --> war ja auch mehr drinnen.
Waren 37.xx USD bei einem entspr. Kurs kamen GENAU 4.98Euro Einfuhrzoll
usw. zusammen. unter FÜNF wird aber nicht belangt. Schwein gehabt. :)

Was machst Du dann bei 200 Glühlampen, wenn der Cinese nur eine mit
0.50USD aufs Paket klebt?
Also ich kam mir wegen den 5Euro wie ein Schwerverbrecher vor.
Jedenfalls wurden wir so behandelt. Das muss ich nicht nochmal haben.

Klar, als AutoTuner würde ich auch AUF JEDEN FALL die Dinger kaufen und
teuer weiterverkaufen. Steht außer Frage.

Aber ich platze hier rein und schweife gleich vom Thema ab.
Bei "Alte Teile Unger" gibt es preiswert für 7.99 H7 Einsätze. Bei
Amazon oder Preisrobroter entsprechend weniger. Würde ich lieber 8Euro
bei ATU bezahlen, als mich nochmal in Ludwigsfelde mit dem Zoll
rumärgern.

Mit dem Softstart ist doch gar keine schlechte Idee. Ich bin bei den
Ford-Freunden-Potsdam und wir haben Treffen am WE in Jüterbog. Da
spreche ich das mal an. Die Schaltung aus dem Nissan-Forum Ist ja auch
schnell mal aufgebaut.

Ich kann mir nicht vorstellen, das da was großartig warm wird. Das ist
alles in 500ms abgefrühstückt. Im schlimmsten Fall sinds wohl 25Watt.
(Halbe Lampenleistung, stimmt das?) Das funktioniert schon. Hotspot gibt
es keinen, denn je heißer die Stelle auf dem Chip, um so weniger Strom
fliesst an der Stelle.

Die Schaltung ist ja lt.Link für jede Lampe separat. Man muss nur
zusehen, das der MOSFET am Ende auch tatsächlich volle -10Volt U_GS
bekommt, damit seine garantierten 20mOhm auch errreicht werden. Das sind
dann die interessanten Messungen, die etwas aufhalten.

Würde ich vielleicht wohl sogar nur einmal aufbauen. Da geht ja nun
wirklich nichts kaputt... 2x5A bei 10mR = 100mV Spannungsabfall. Das
wiederum sind I²R=1Watt statisch, verteilt auf zwei TO220. Na Mensch ;)

Aber altbacken ist es auf der anderen Seite auch, finde ich. Ausserdem
ist kein µC mit am Start. Andererseits ist es bloß 'ne olle Glühlampe
für 5Euro, die hier als schützenswert erachtet wird. Ach was soll's.
(Ok, wenn man zum Lanmpenwechsel in die Werkstatt muss und 80Euro
bezahlen soll, rechnet sich das evtl.)

Als dann, viele Grüße
Axelr.

Nebenbei bemerkt:

Bei einer wirklich homogenen Glühwendel (Drahtstärke und Wicklung)
sollte ein Softstart keine merkliche Lebensdauerverbesserung ergeben.

Und wenn sie nicht (mehr) homogen ist, dann ist eh bald Schluss -- wegen
lokaler Überhitzung.

...(HTC hat kein grösserZeichen) Ich glaube, es ging MaWin eher darum zu
zeigen dass es durchaus China-Lampen mit entsprechender Zulassung gibt.
Und in Deutschland sind die fuer...
Achso, das kann gut sein. Bin ich wieder am Thema vorbei? Man möge mir
verzeihen

Habt ihr euch auf der Nissan Seite mal ansehen, wie der Kollege das
gebaut hat?!? "Auweia" sag ich da denn immer. DAS würde ich mir auch
nicht in mein Auto bauen.

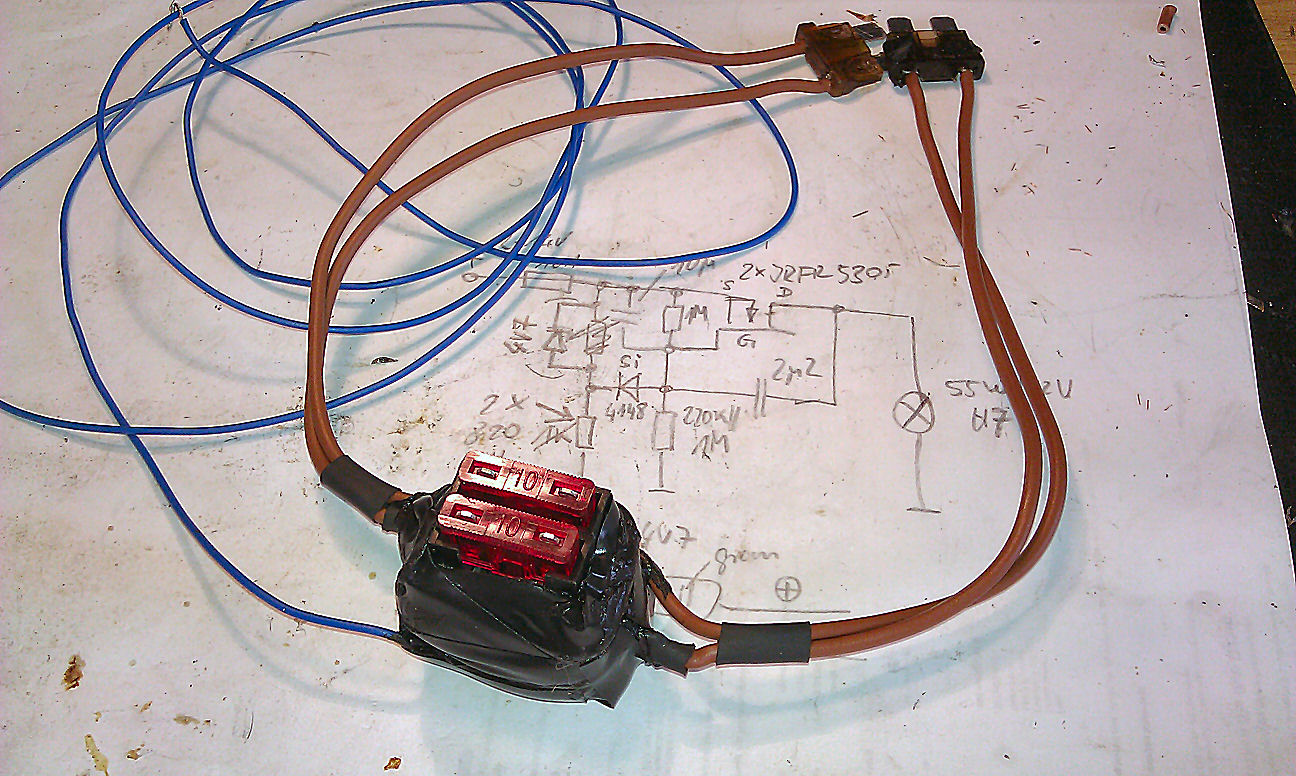

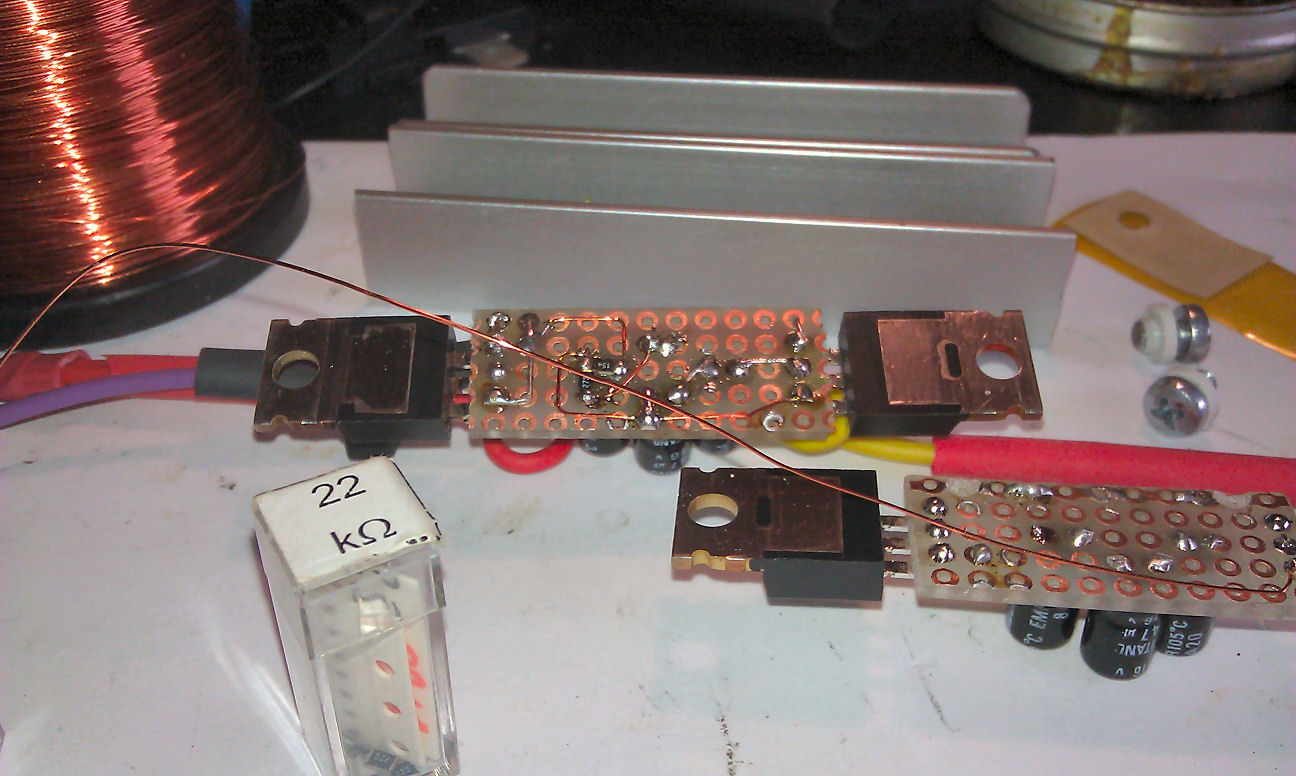

Ich habe das mal zusammengelötet (Anhang), so stelle ich mir das schon
eher vor. Nur noch Schrumpfschlauch rüber - fertig.
Wo bekommt man kleine flachsicherungshalter her?

>Aber so ne Schaltung braucht es überhaupt nicht...

so gesehen - stimmt eigentlich.

ein EIN Ohm mit nen paar Watt begrenzt den anfänglichen Strom auf
ca.12-13A.
Bessert als um 60-80A herum beim Kaltstart - klar soweit. Der andauernde
Widerstand, der ja bei einem Ohm bleibt, spielt keine Rolle? Nach Ohm
und Kirchoff fallen da, bei gut 5Ampere, 5Volt ab. (U=IxR) Da kommt ja
denn wirklich nichts mehr an der Lampe an.
Alles, was niederohmiger ist, fällt in die Region des
Lampenkaltwiderstandes.
Dann kann man den auch gleich weglassen, oder?

Also veränderlich sollte es schon sein, oder gibt es eine Hausnummer, in
welcher Größenordnung sich so ein Festwiderstand bewegen müsste, um alle
erfordernisse abzudecken?

Gruß
Axelr.

So nun habe ich mich wiedermal von fremden Ideen hinreissen lassen und
folgendes fabriziert:

Ich habe den Schaltungsaufbau mal komplettiert, verdoppelt und wollte
das ganze testhalberweise in meinen Ford Mondeo unterbringen und musste
mit Erschrecken feststellen, das die 70mm des Aufbaus viiel zu lang für
den Mondeo sind. Ich habe noch einen Schrumpfschlauch drumgemacht, um
die ganze Sache etwas dicht zu bekommen usw.usf.

Die einzige Möglichkeit ist, die Schaltung mit im Sicherungskasten im
Mototrraum mit unterzubringen. Die Strombegrenzung ist hier am
Labortisch messtechnisch nachweisbar und der "warmstart" (Ich vermeide
absichtlich dfas Wort "softstart") ist auch gut zu sehen. Hoffen wir mal
nicht, das der TÜV Mann etwas merkt.

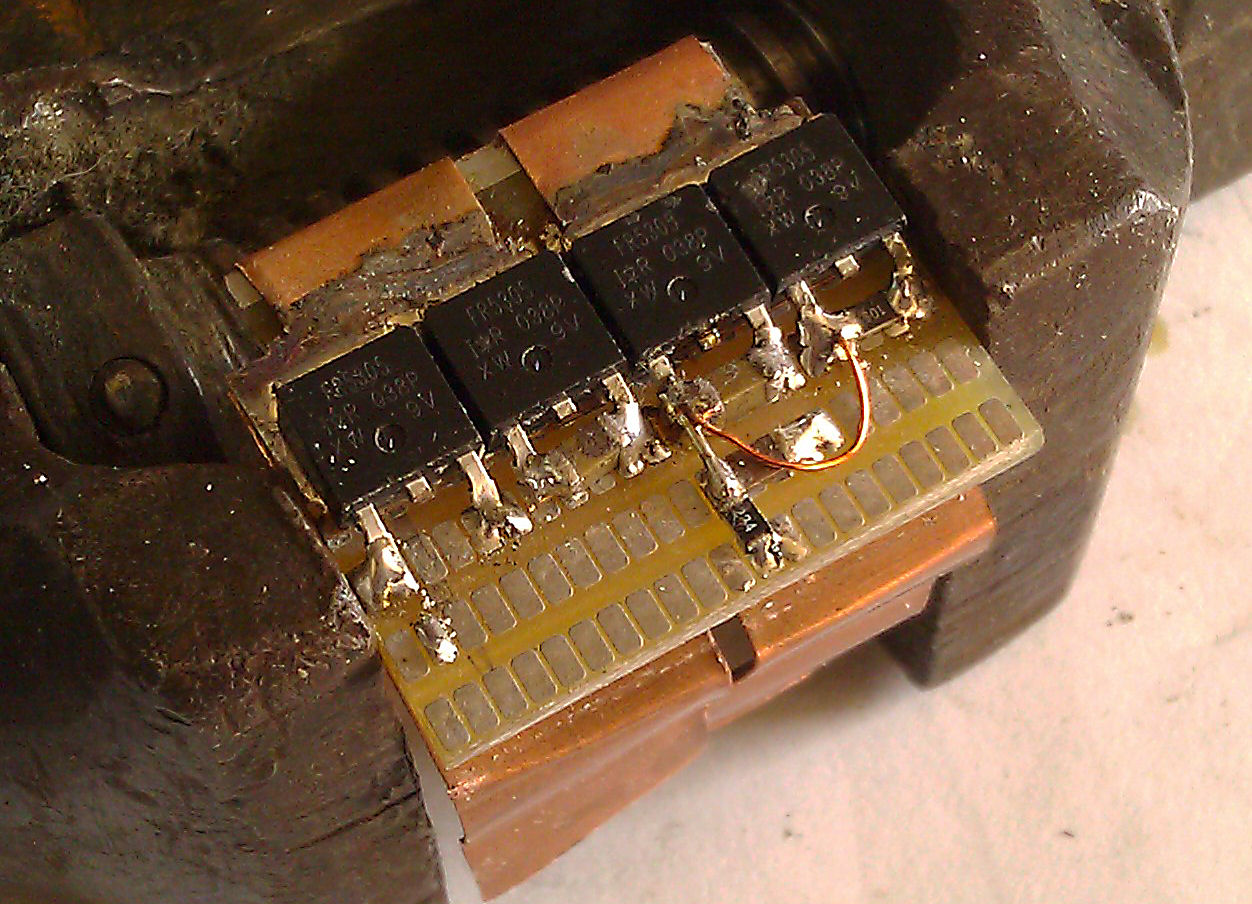

Ich habe die gesamte Schaltung, von dessen Schaltungsprinzip und dem
daraus resultierenden Nutzen ich überzeugt worden bin, nun mechanisch

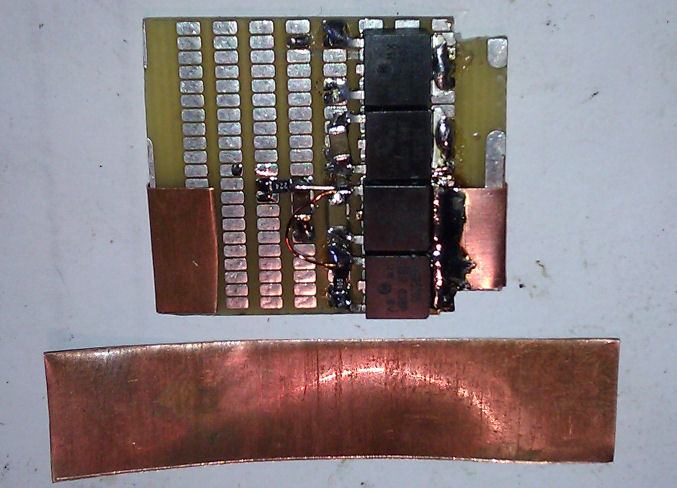

umgewuselt und um einen doppelten KFZ-Sicherungshalter herum in SMD
"designed".
Die Schaltung entspricht in etwa der aus dem Nissan kaschkai forum.
http://www.qashqaiforum.de/attachments/f15/3487d1301320365-gluehlampen-defekt-alternativen-softstart-fuer-kfz-scheinwerfer-var3.jpg

R3 habe ich weggelassen, C3 und C2 sind ein einziger 2u2/50V Keramik-C,
C1 ist ein 10uF/25V in 1206. R1 hat 1Meg und R2 220K.
 Auch habe ich jetzt mal testhalberweise andere Fets im D-Pak verwendet.
Hier habe ich aber einen kleinen "Denkhänger", wenn ich das mal so
ausdrücken darf ;)
Der ungepolte Kondensator zwischen Drain und Gate, der als Integrierer
wirkt, sorgt dafür, das der Spannungsanstieg über der Lampe
kontinuierlich einsetzt. Lässt man den weg, so geht nach der Zeit, ab
der die Gatespannung am Gate-C überschritten wurde, die Lampe schnell
an. Klar, die Verstärkung des Mosfets kommt hier voll zum tragen, eine
Gegenkopplung fehlt vollständig.

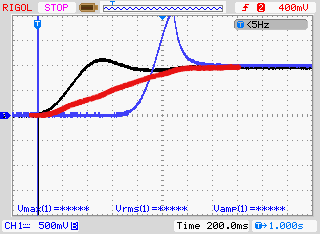

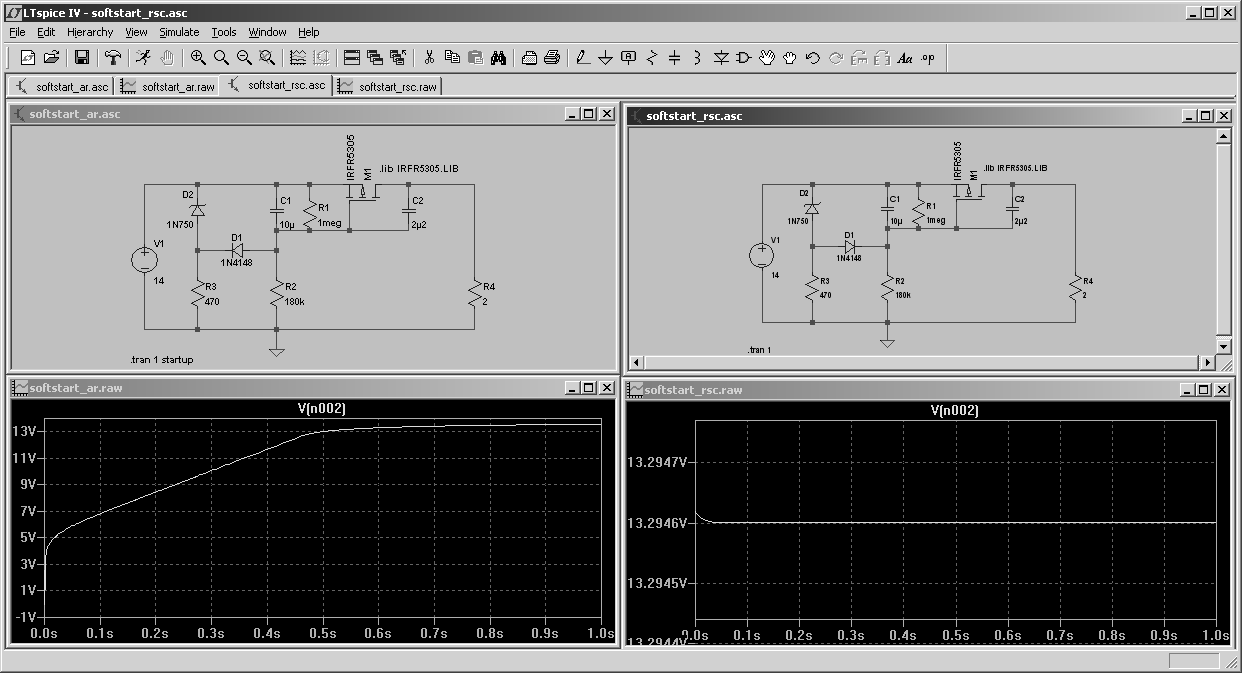

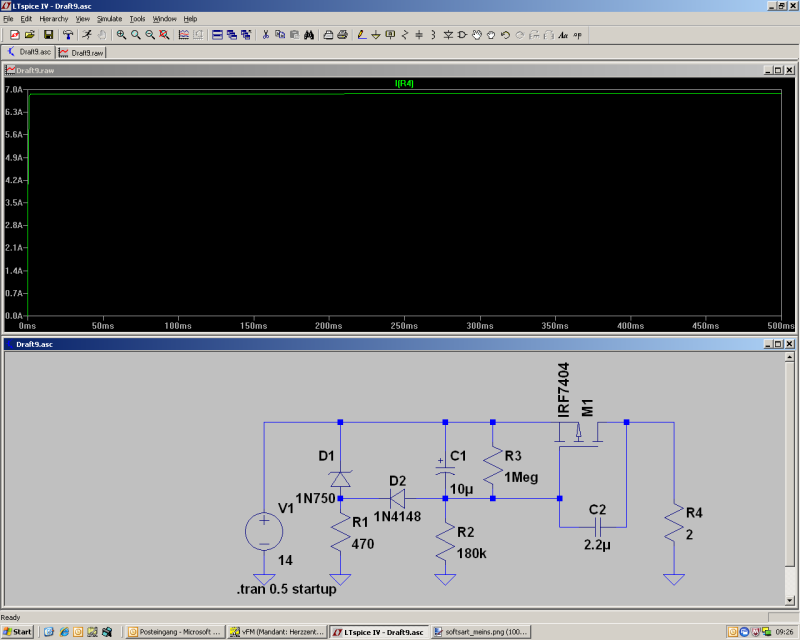

Ich habe zu diesem Zweck einmal den Stromverlauf über einer H4-Lampe
(fernlichfaden) mit verschiedenen Beschaltungen dargestellt.

Die absolute Größe des Stromes in Amperé anzugeben fällt etwas schwer,
da ich keinen genauen Messwiderstand hier habe, sondern einfach den
Spannungsabfall auf der Leitung gemessen habe. Eingepegelt sind es
5.7Amps. (so als Richtwert).

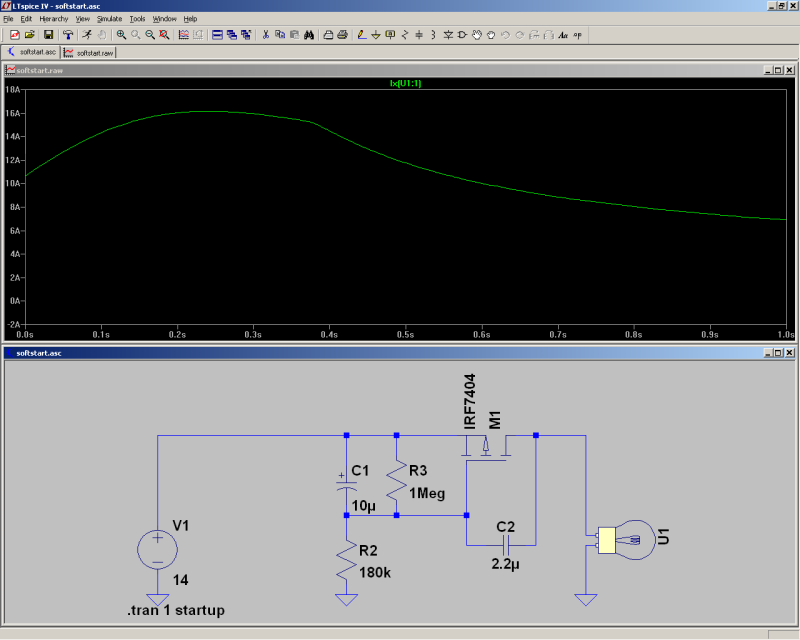

einmal (blau)mit C1=10uF / R2=220K, keinen Kondensator zw. Gate und
Drain.
dann (schwarz)mit C1=10uF / R2=220K und C2=2u2 zwischen Gate und Drain.
dann (rot) so wie ich es eigentlich gern hätte.

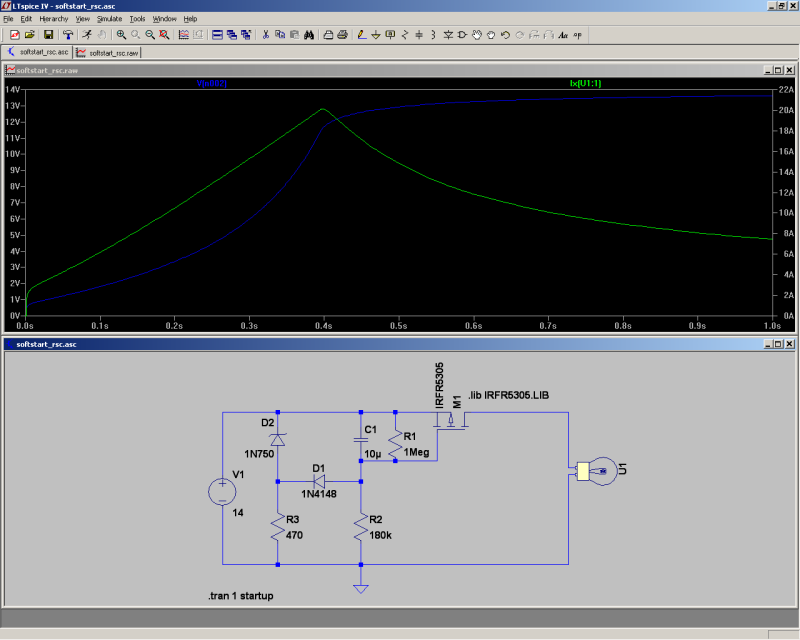

Wie bekomme ich denn den Stromverlauf so hin, das mein Signal sich wie
die rote Markierung verhält?


Gruß

das ist ja klein, das Bild vom Oszi. enttäuschend :(

C2+C3 war eh klar. Die Polarität nimmt ja auch genau entgegengesetzte
Werte an. R3 habe ich missachtet. Ich bau den mal mit ein und melde mich
ggfls. nochmal.

Den Rest lass ich mal so stehen...
Danke erstmal!

Warum willst Du denn den Verlauf der roten Kurve - die Lösung mit der
schwarzen kurve ist doch ideal: schnelles Einschalten und nur ein
minimales Überschwingen des Stromes - besser kann es doch gar nicht
sein. Je flacher dein Stromverlauf ist, desto leichter ist die
Modifizierung zu erkennen.

@Martin

Oh, sorry. Wusste ja nicht, das hier Nissan Fahrer unterwegs sind ;)

Kaschgai->Ghaschghai->Qashqai... uuiii, ich hoffe, hiermit gerade
nochmal so die Kurve gekriegt zu haben. Ja nee- Ordnung muss sein -
schon klar!

@Ray
Hast eigentlich Recht. Ich hatte eben nur probiert, den "Buckel" dort
wegzubekommen und das hat mich an Regelungstechnik erinnert. Da habe ich
hier eben nachgefragt. Aber hast natürlich Recht: Das ganze sieht so -
rein optisch - ganz gut aus. Ich glaube, ich lass das mal so.

@Thomas

R3 ist ne ganz "schlechte" Idee. Der C2 ist über die Glühlampe und R2+R3
anfangs komplett entladen und hält das Gate auf GND. Der Fet bleibt am
Anfang somit eine erhebliche Zeit voll durchgesteuert, was ja nicht Sinn
und Zweck der Schaltung ist.
man müsste tatsächlich mal ein Szenario, beginnend mit T:null, zeichnen.

Naja... sodann

Axelr.

Chris schrieb:
> Ich könnte mir vorstellen, dass eine Drossel genügen
> würde um den Strom "langsam hochzuskillen"!

Da hast Du recht. Allerdings btauchst Du zusätzlich noch einen
Anhänger zum Transport dieser Drossel.
Gruss
Harald

@Sascha,
der Aufwand rechtfertigt sich nur dann, wenn die Kosten der
ausgefallenen Leuchtmittel im Jahr den durchschnittlichen
Wiederverkaufswert des Autos übersteigen :) Lass doch, andere glauben an
Gott oder an Linksgedralltes Lautsprecherkabel ohne Sauerstoff im
Kupfer. Marios Freundin glaubt an Shakra-Ajovera. Hat er mir letztens
erst im Berliner Olympiastdion erzählt ;)

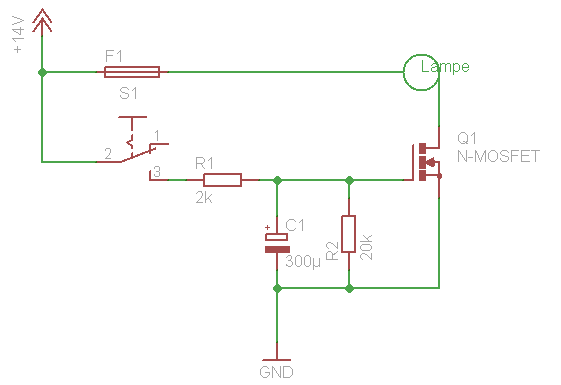

@Thomas.

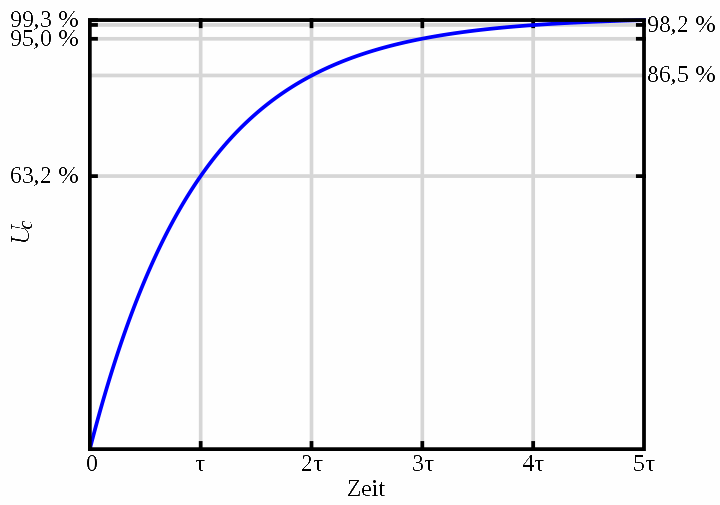

Ich denke, du musst noch die Übertragungsfunktion des Fets mit der
Zeitkonstanten-Funktion deines RC Glieds multiplizieren. Dann kommt ein
Spannungsverlauf raus, der schon wieder ganz anders aussieht: Erstmal
eine Weile garnichts (Bis U_gs:th erreicht ist) und dann, fast
schlagartig, eine Abnahme von U_ds. Das sieht dann in Real so aus, das
die Lampe erst garnicht will und man schon denkt, es sei etwas entzwei
gegangen und dann, wie aus heiterem Himmel - bang - geht die Lampe an
und zeiht trotzdem ordentlich Strom. Man könnte natürlich einen
Spannungsfolger bauen. Dann folgt die Ausgangsspannung der
Eingangsspannung. Leider abzgl. der U_gs:th...

Ich habe das Gate mal testhalber mit einem Spannungsteiler und einer
Diode auf knapp unterhalb U_gs:th geklemmt. So gehts zumindest gleich
los. Der Anstieg ist aber noch zu "krass". Ich werde das jetzt mal so
testen, denke ich.

Gruß
ar

hatt ich au beim meinen dreier bmw.
war tifergelekt und das rappelln ist schleecht für die leiuchtköper !
uaserdehm die temparatur !!!

vbiel zu heis...
habe mit einer dremmel löcher von hginten in die reflexoren gebort.
seitdem ist ruhe und die lampben leuchten jez scho über 2 jahre.
passt aber auf, weil die mitlöerweile verboten sint!!!
die buulen sin d schardf drauf !

turbolader
sory für mein schlechtre deutsch.

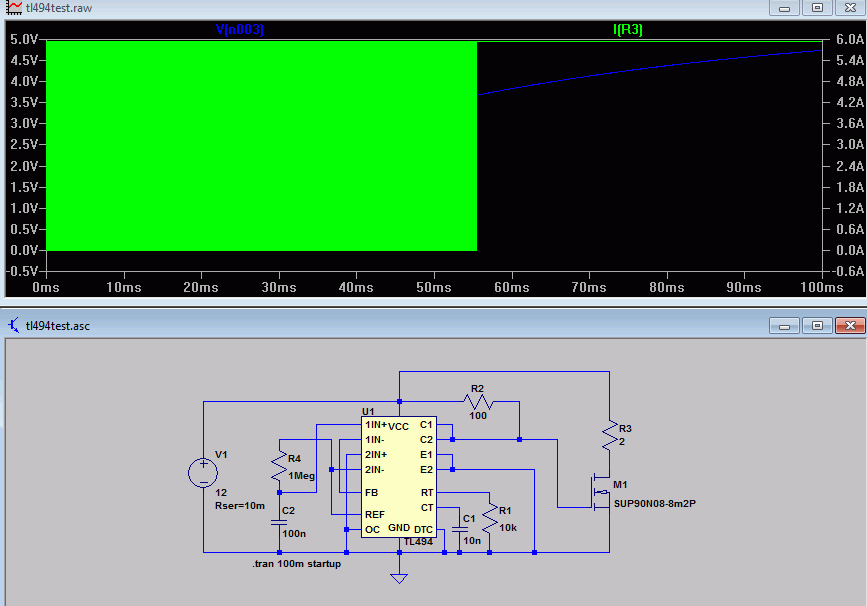

Wie waers mit dieser Schaltung? Ein PWM-Softstart mit dem TL494. R3
stellt die Lampe dar. Das Tastverhaeltnis wird langsam erhoeht und nach
~55ms ist der FET komplett durchgeschaltet. Die Zeit laesst sich ueber
R4/C2 einstellen. Das ganze laesst sich in SMD extrem klein aufbauen und
wird nicht warm.

Hmm, also ich denke mal kleine SMD-FETs im SO-8 wuerden bei der analogen
Schaltung durchbrennen. Kommt natuerlich auf die Anstiegszeit an. Mit
PWM waere auch eine Zeit von ueber 1s kein Problem.

Die Schaltung von mir liesse sich locker auf einer 1cm^2 Platine
unterbringen.

Ich verstehe den ganzan qwatch nicht.
Seit ihr Leute ballaballa .

Wenn Di. Lampen karput gehern dann macht dass die Luft dran kann. Dass
ist doch nur alles wegen der ganzen Hitzse !,

Das schmielzt de Faden Ei fach schneel durch weil de Faden weich wie
labberdöna wird.

Kül machen ist die losungsproblem.

Ich möchte was zum Thema abschliessend ergänzen:

ich habe das jetzt mal in zwei Varianten aufgebaut und getestet.

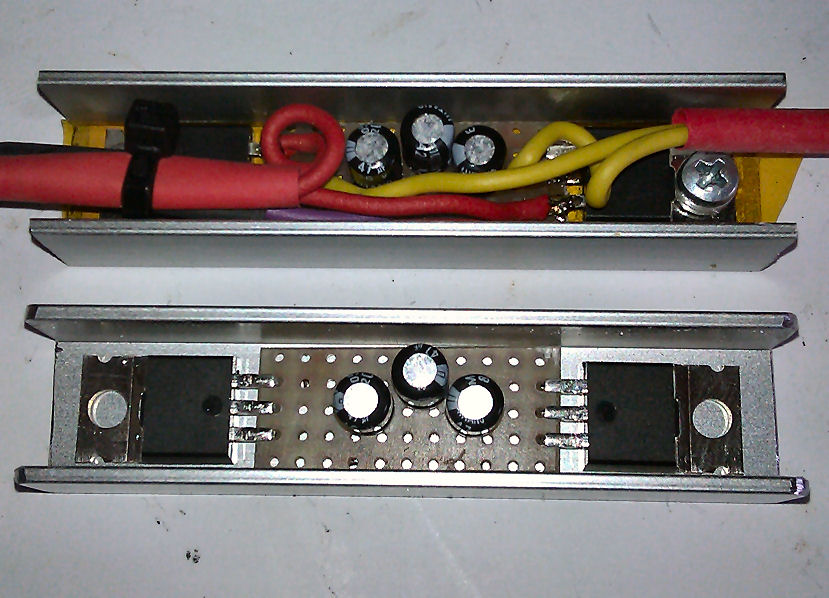

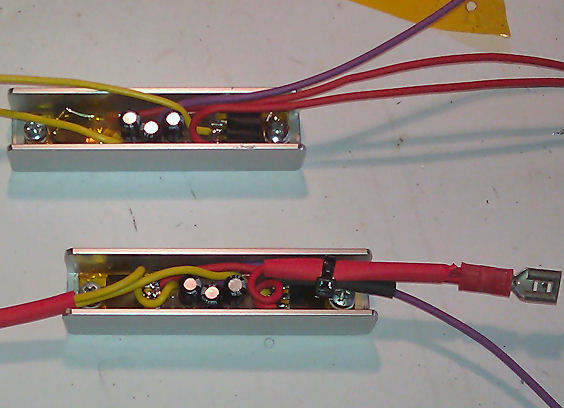

Einmal als 70mm langer 15x15Block in "koaxialer" Bauweise. Funktioniert,
ist aber für den Ford Mondeo etwas zu groß und unpraktisch, da der
Kabelbaum aufgemacht werden muss und zwischen Batterie, sicherungskasten
und Scheinwerfer nicht wirklich PLatz hierfür ist.

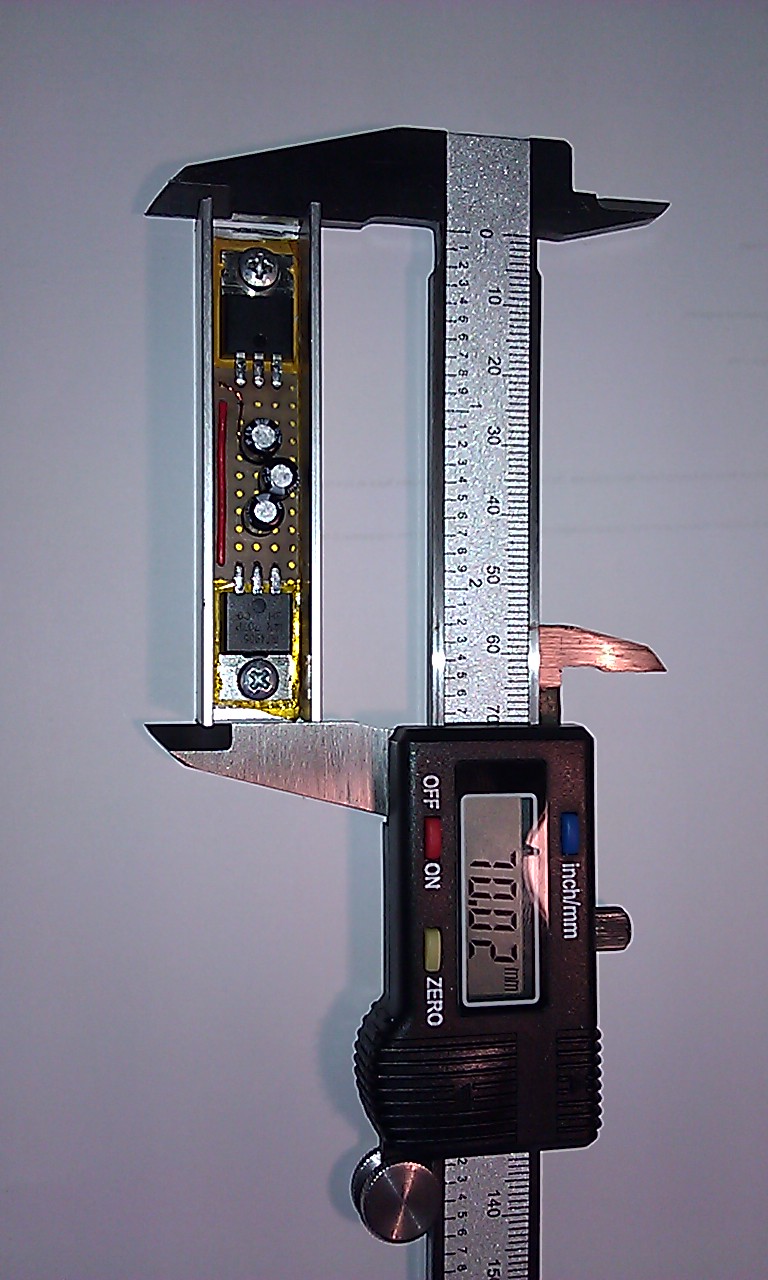

besser ist die zweite Variante, die in SMD direkt am Sicherungshalter

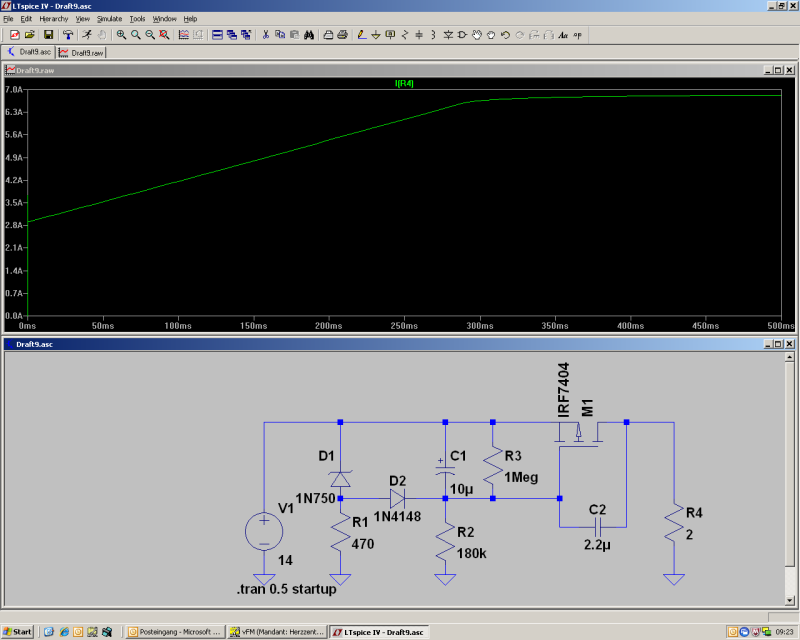

sitzt. Ich habe die Startsequenz noch etwas anders gestaltet, indem ich
den Fet mittels einer Diode auf knapp unterhalb seiner Schwellspannug
vorspanne, bzw den 10uF Kondensator schonmal über 400 Ohm auf 4V
"vorlade". Ergebnis ist nun so, wie ich es mir vorgestellt hatte.

Ich finds gut, die Lampen gehen unspektakulär an und zwar eben gerade
noch so, das der TÜV Mann sicher nichts merkt. Anderenfalls ist der
Umbau innerhalb weniger Sekunden spurlos rückbaubar, was in der ersten
Version nicht funktionieren würde.

Über den Fets (sind ja 2x Parallel) fallen gemessene 151mV ab, die
Gatespannung liegt bei -10.63V (gegen VCC gemessen), die
Betriebsspannung bei 13.2Volt.
Beid er ersten Variante sind andere Fets, fällt bei weitem nicht soo
viel ab. Daher werden die SMDs auch merklich warm, trotz Kuperblechle...

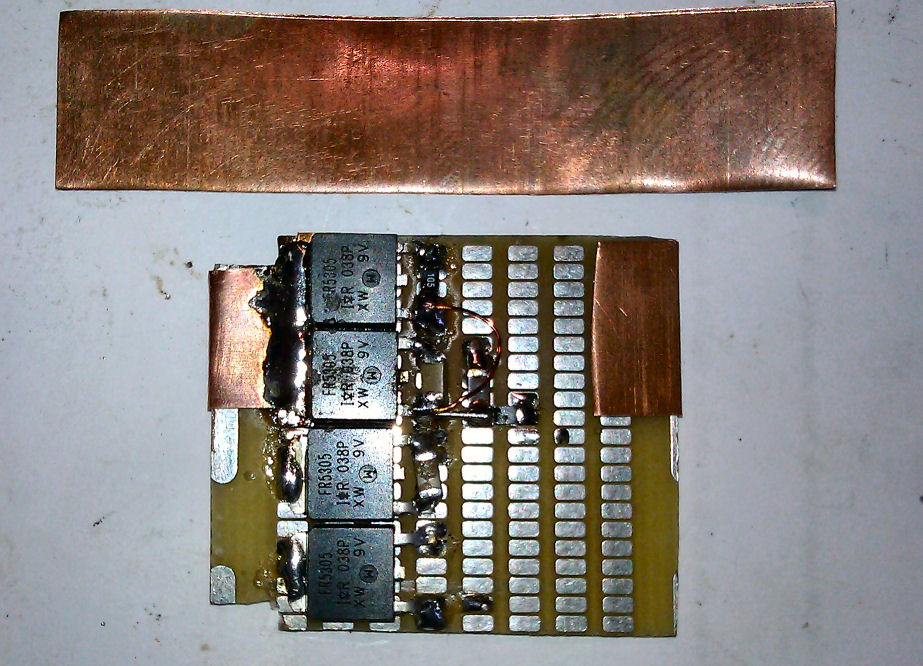

Fotos im Anhang (hoffe, man kann was erkennen - habe hier kein richtjes
Licht)

Gruß
AR

könntest Du den Schaltplan der Variante 2 mal hier einstellen. Auf dem
letzten Foto ist das schwer zu erkennen.

Andreas K. schrieb:
> Die 151mV Spannungsabfall dürften bezüglich der Lebensdauer viel mehr
> bringen als der Softstart...

prust - ja genau das habe ich mir auch gerade gedacht, nachdem ich
allea aufgebaut und getestet habe. Du könntest tatsächlich Recht haben
;))

ronnysc schrieb:
> könntest Du den Schaltplan der Variante 2 mal hier einstellen. Auf dem
> letzten Foto ist das schwer zu erkennen.

weis nicht? soll ich das nochmal fotografieren? Was kann man da nicht
erkennen? nimm die Schaltung von

http://www.qashqaiforum.de/attachments/f15/3487d1301320365-gluehlampen-defekt-alternativen-softstart-fuer-kfz-scheinwerfer-var3.jpg

und füge noch knapp 4Volt über ne 1N4148 hinzu.

hier für dich extra nochmal gezeichnet und eingescannt

Soo, als nächstes bau ich mir das mal mit 2xIFR7424 || und/oder 2x
SI4435 auf. Den SI7463 hatte Segor leider nicht da :(o
SO8 verblasen ;)
IR3316S im D2-Pak habe ich auch noch von denen geholt. Die haben 200 Hz
maximale Schaltfrequenz und 1 millisekunde minimale Pulsdauer. Sind zum
spielen eigentlich zu teuer ;)

ich werde das dann digital lösen müssen (mitm Attiny), analog werden mir
a) die SO8 um die Ohren fliegen und b) andererseits die IR3316S gehen
nicht analog!
Man könnte ja mit ner kleinen Induktivität 3u3 oderso und Freilaufdiode
das gleich als Stepdown auslegen, na mal sehn. Oder gleich 16Kanäle für
jedes Leuchtmittel separat gleich mitn paar Eingängen für
Zentralveriegelung, Alarmanlage und Lichtsensor.
Sowas gibt tatsächlich fertig zu kaufen, man glaubt es nicht!
http://www.youtube.com/watch?v=c5qSB28svNs

Gruß
AR

Schön: die jenigen, die das für BMW anbieten (alles ohne E-Zulassung,
habe nichts finden können, was auf eine solche hindeutet) gehen mit
orange und grün an den CAN Bus des Fahrzeugs. Software mit dabei zum
spielen, ganz witzig gemacht. NAJA wers wirklich braucht. Ist allerdings
auf dem Stand der Technik. Mit Softstart (Begrüßungslicht) inklusive und
allem drum und drann. Muss man neidlos anerkennen.
Ich habe aber keinen BMW, schade. Mein alter 98er Mondeo hat sicher auch
kein CAN-Bus, über den die Leuchtmittel gesteuert werden. das wüsste ich
:))
Also stecken die 149.-Euro NICHT in den HighSide Treibern, die ja nicht
verbaut sind, sondern in der Software...

AR

AR schrieb:
> hier für dich extra nochmal gezeichnet und eingescannt

Danke
Gruss Ronny

Die Softstart-Funktionalität ist in Steuergeräten neuerer Bauart schon
implementiert worden. Hier wird die PWM am HighSide-Switch "langsam"
hochgefahren. Und das bei weitem besser, als jeder manuelle
Modifikation.

Nebenbei kann es durch eigene Modifikationen dazu kommen, dass
Leuchtmittel vom Steuergerät als defekt erkannt werden. Mich persönlich
würde es nerven, wenn mir ständig defekte Leuchtmittel im Cockpit
angezeigt würden.

Ich persönlich würde mir die NTC-Methode näher ansehen, da diese
wohl den geringsten Ärger/Kosten/Einbauaufwand bedeutet. Solange es
brauchbare NTCs gibt (-> Inrush current limiter).

Gibt es, kosten bei segor 2,50 pro stück. Mein wagen ist soo alt, der
zeigt nicht an, ob ne birne durch ist :)

Nee er meinte Leuchtmittel abziehen und Licht einschalten. Dann messen.
Und das Ganze nochmal mit Leichtmittel eingeschaltet. Interessant ist
dann der Spannungsunterschied.

sorry natürlich Leuchtmittel und nicht Leichtmittel :-)

AR schrieb:
> hier für dich extra nochmal gezeichnet und eingescannt

die 1N4148 ist falsch herum.

ronnysc schrieb:
> AR schrieb:
>> hier für dich extra nochmal gezeichnet und eingescannt
>
> die 1N4148 ist falsch herum.
Quatsch! Wenn du dir nicht sicher bist, formulier solche Aussagen als
Frage!

Mal bitte etwas höflicher!!!

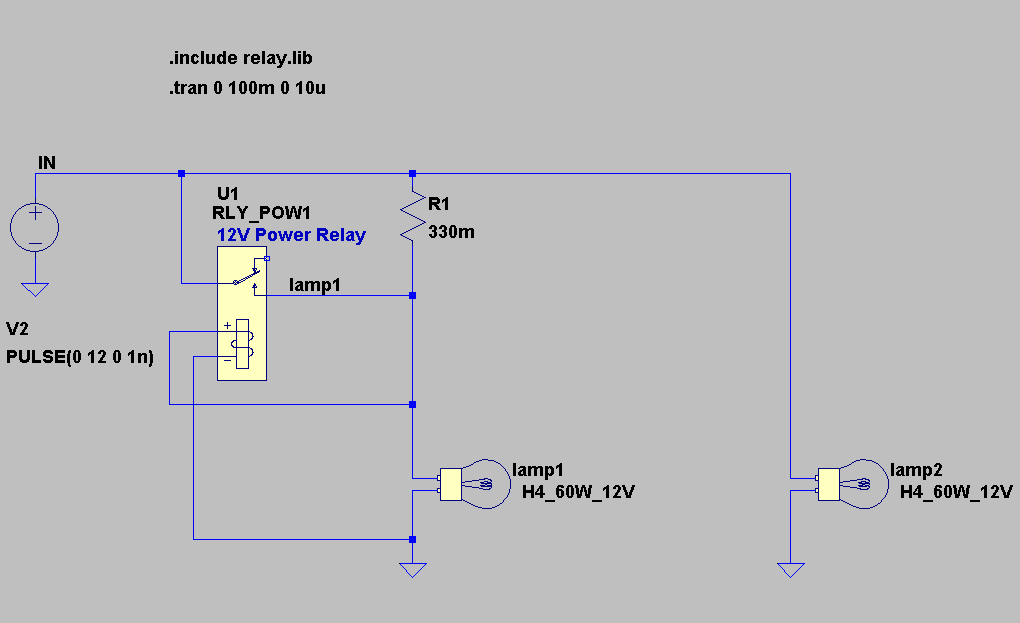

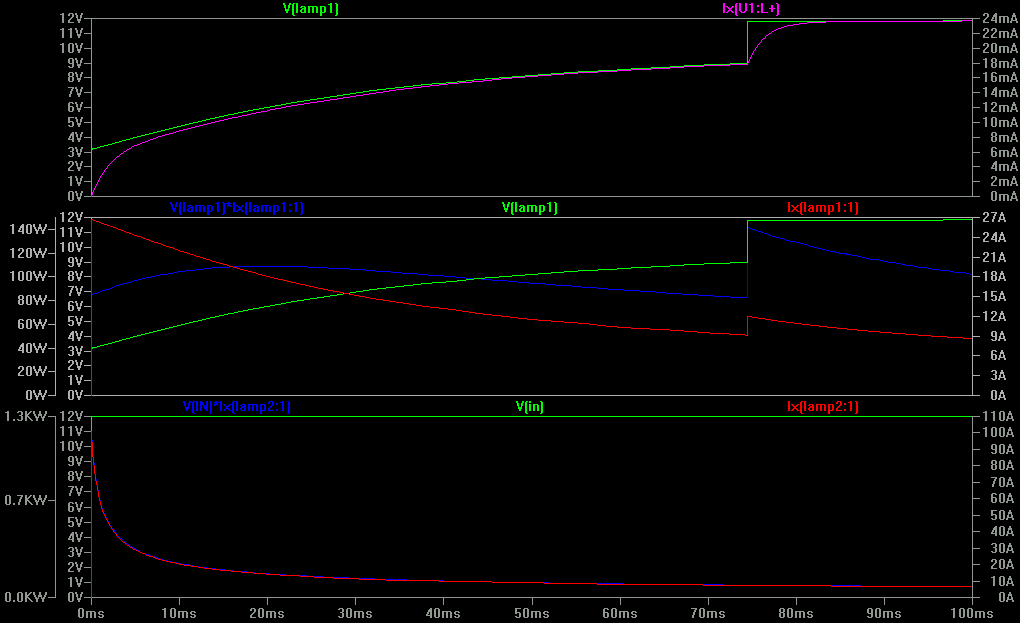

Dann schau Dir mal die Bilder im Anhang an, erstellt mit LTSpice. Die
Begründung ist auch ganz einfach. Wenn die Anode der 1N4148 am
Kondensator liegt lädt sich dieser nicht über den 180KOhm Widerstand auf
sondern über den 470 Ohm Widerstand. Anders herum funktioniert die
Schaltung wie im Bild zusehen.

Dann kann man aber sich auch die Geschichte mit der Z-Diode ersparen.
Habe das Ganze auch mal mit einem Lampenmodell für LTSpice simuliert,
gleiches Ergebnis.

Ja Lampenmodell simuliert das genauso. erst geringer Innenwiderstand und
mit der Zeit ansteigend. Aber Ergbnis ist trotzdem gleich bzw. ähnlich.

Sorry, aber deine Begründung ist trotzdem falsch...

Der 10uF wird über den 470R aufgeladen, wenn die Diode "falschrum" drinn
ist. das ist richitg! Aber doch nur solange, bis die Spannung über dem
10uF (u_z -u(diode)) ist. Dann ist Schluß mit diesem Zweig, denn der
Kondensator wird nun über den 180K weiter aufgeladen, die 1N4148 Diode
sperrt jetzt. Der Zweig Z-diode+470R Widerstand ist quasi garnicht mehr
da. Das einzige, was jetzt noch stören könnte, wäre der Sperrstrom der
1N4148.

Der wahre Grund deiner Annahme ist (die Simu belegt das sehr schön), das
der von Dir ausgesuchte P-Kanal Mosfet ein Typ ist, welcher bei einer
Gatespannung von (-)4Volt schon längst leitet.
Ich habe einen IRFR5305 (IRF5305 in SMD) verwendet.
Das muss man bei der Simulation berücksichtigen und das entsprechende
Model des Herstellers verwenden...
Wenn Du lieber mit anderen Fets spielen willst, musst Du die Z-Spannung
so anpassen, das diese, abzüglich der Flussspannung der 1N4148, etwas
unter der U_gs:th des Fets bleibt. D.h. Du brauchst für die Simulation
einen anderen Fet, oder eine kleinere Z-Dioden- Durchburchspannung. Ein
LED ginge auch, dann in Flussrichtung.

ar

Sorry für meinen Ton, hatte noch keine Tablette genommen.

Das Ganze mal ohne Z-Dioden-Beschaltung und mit Lampenmodell.

@ar
aha ok da schau ich nochmal ob ich es so simuliert bekomme.

die LIB vom Fet und die Simu als asc

Hmm ok doch falsch simuliert. Durch die Z-Diode wird der MOSFET sofort
durchgesteuert. Dann kann ich mir aber auch den 2,2µF-Kondensator
ersparen und dafür den 10µF-Kondensator etwas erhöhen. Das führt dann
zum selben Effekt.

geht auch mit 10µF lt. Simulation recht gut. Na da werde ich das Ganze
mal reel aufbauen.

Thomas O. schrieb:

> Die heutigen Anforderungen an Lampen durch die KFZ-Industrie lassen sich
> besser mit eher kleineren Konstruktionsspannungen realisieren.

Die Konstruktionsspannung wird aus der Bordnetzspannung per PWM erzeugt.
D.h. bei 13,2V macht man 100%, bei 16V 82,5% dury cycle.

Warum das Bordnetztsteuergerät keinen Softstart macht, also beim
Einschaltbefehl die PWM von 0 auf Nennwert hochfährt, musst Du bei den
OEMs direkt anfragen. Nicht alles was implementiert ist wird auch
eincodiert.

Ich habe auch was fertiges jetzt  ;)

Leider kann ich meinen HTC schirm nicht mit sich selbst fotografiren,
aber ne App zum konfigurieren der Tabelle gibts auch. Serielle
übertragung dann via Headphone.
Ich probiere mal, irgentwie ein Schnappschuss zu bekommen - mal sehn.

Gruss

Wo ist mein Bild?!?

Menno

Mach ich nachher vom PC

Hallo zusammen,

auch im Qashqai Forum habe ich lange nichts von mir hören lassen.
Hatte leider viel familiäre und berufliche Sorgen (viel Unterwegst usw.)
Aber ich bin noch im Rennen.
Das mit den µC habe ich absichtlich nicht gemacht. Wozu hochtrabende
Controler verbauen, wennn es auch einfacher geht. Die R und Cs benötigt
man sowieso. Mein Motto istz immer, in der Einfachheit liegt die Stärke!
Die Wiederstände habe ich absichtlich nicht zu hoch gewählt, um ggf.
Fremdeinsteuungern von Induktivitäten (Lüfter usw.) zu verwmeiden. Der
gegenpolige Elko hat nur einen bstimmten Grund. Im Falle, dass die
Masseverbindung unterbrochen ist, würde sich ab einem gewissen Punkt die
Spannung am Elko umpolen. die würde zu einem Leckstrom des Elkos führen
und der FET würde im "Halbleitenden" Zustand verbleiben (thermische
Überlastung).
Ich habe die Schaltung mehrfach labormäßig getestet. Durch die
parallelschaltung der beiden FET liegt der Spannungsabfall deutlich
unter 0,1V (gemessen ca. 70 mV).
Ansonsten bin ich für weitere Erklärungen und Anregungen wieder gern
bereit zu antworten.
Übrigens meine OSRAM sind seit März diesen Jahres nicht mehr
ausgefallen.
und ich fahre städig mit Licht.

L.G.
rolitron

Udo Schmitt schrieb:
> Meine Aldi halten schon 2 Jahre, und das für 4,99 für 2 Lampen und ohne
> Elektronik.

sie würde auch 30Jahre lang halten wenn man das auto kaum nutzt. Damit
ist so eine ausage ziemlich wertlos.

Man sollte bei Lampen die Betriebsstunden angeben.

Ach ja noch was.
Aus meiner Sicht ist die ganze neue Masche mit der PWN auch nicht die
ware Lösung.
Bei der PWM wird grundsätzlich mit der VOLLEN Betriebsspannung
gearbeiet. Sie wird nur mehr oder wenigewr durch längere oder kürzere
Unterbrechungen zerhackt. Für Motoren ist dies durchaus sinnvoll um
immer das volle Drehmoment zu haben. Da aber eine Lampe ein ohmscher
Widerstand ist, wo spannung und Strom zugleich anleigen (im Gegensatz zu
L und C).
Das heiß dass im Einschaltmomnet trotzdem die 14- ... V anliegen die den
hohen Kaltstrom erzeugen. Es ist zwar ein "Softstart", aber eben KEINE
"Kaltstrom" oder auch "Eischaltstrom" Begrenzung.
Frohes basteln und grübeln
rollitron

Die KFZ Lampen und Scheinwerfer sind eigentlich dazu da um gesehen zu
werden und auch noch wichtiger um im Dunkeln zu sehen.
Und das kann ich mir, seit ich die OSRAM kenne, mit anderen
"Talchlichtern" nicht mehr vorstellen.
Wen das nicht stört,der soll zufreiden sein und soll dan hier auch den
Mund halten.
Dumme Sprüche kann jeder.
Besser machen und Lösungen bieten ist die Devise.

rollitron

Hallo  Axelr

ich habe mir eben noch mal deine Kennlinen angesehen.
Sie stimmen so zeimlich meinen Messungen überein.

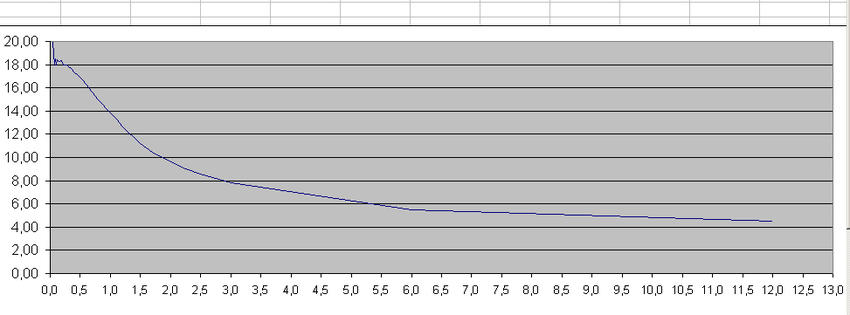

Axelr. schrieb:
> Wie bekomme ich denn den Stromverlauf so hin, das mein Signal sich wie
> die rote Markierung verhält?

Und auch deshalb habe ich die Elkos etwas größer und dafür die
Widersttände etwas kleiner gewählt. Durch den natürlich bedinkten
Leckstrom größerer Elkos wird die Schaltung etwas "weicher".Zum Anderen
wird durch die Kombination von "R3" und "C2" meiner Schaltung das
Verhalten auch weiter linearisiert.
Alsoversuch es ruhig noch einmal in meiner Variante.
Übrigens liegt irgenswo im Qashqai Forum auch eine genaue
Schaltungsbschreibung von mir vor.
kann iach auch gerne noch mal posten.
ist aber 10 MB groß.
L.G.
rollitron

Ich noch mal,

hsbe die Schaltung und die volle Beschreibung mit Aufbauanleitung als
PDF bei mir gefunden und leg sie hier zur Info mal rein.
Wenn es jemanden interessiert!!!
ist allerdings fün Nissan Qashqai mit Mini Sicherung zugeschnitten.

rollitron

ich habe mich hier auch lange nicht gemeldet...
Die Schaltung liegt nun in zwei, drei verschiedenen Variante vor. Alle
funktionieren zuverlässig.
Eine wird als Sicherungsersatz gesteckt. Drauf ist ein kleiner AVR, ein
PMOS und ein aktive Spannungsreglung. Auf der Platine selbst sitzt oben
dann noch ein Sicherungseinsatz, um die ganze Sache trotzdem
abzusichern.
Eine andere Variante liegt als Lochraster mit im Sicherungskasten und
funktioniert ebenso, wenn auch ohne Controller.
Die Kennlinie konnte ich gut linearisieren, indem ich den Ladestrom der
Elkos jetzt "außenrum" erzeuge. Es fliesst ja kein Basisstrom, oder
sowas...
Zusätzlich werden exakt 6 Ampere ausgeregelt. Smit ergibt sich der
Softstart eher "zufällig".

Die andere Variante ist voll parametrierbar. Ich habe dazu ein
Android-App geschrieben, mit deren grafischen Benutzerinterface man sich
die "Aufblendeigenschaften" selbst gestalten kann. Die
Informationsübertragung zum AVR läuft über die Headsetbuchse. Eine
serielle Schnittstelle gibt es ja soo nicht.

Gruß
Axelr.

Oh, hatte ich ja schon einiges geschrieben gehabt - naja...

Hallo Axel,

deine Schaltung mit dem AVR würde mich schon interessieren.

Auch wenn in desem Fall eine genaue Berechenbarkeit der Kennlinie keine
Rolle spielt.
Schließlich ist es der Lampe nicht sooo sehr wichtig ob die
Einschaltspannung bei 6,45 V oder 6,00 V beginnt und die Anstiegszeit
0,83 s oder genau 1,00 s beträgt.
Mir war es wichtig mit so wenig Bauelementen wie nötig und möglichst
preiswert was praktisches und funktionierendes zu bauen.
Heute nennt man das glaube ich "Low Cost".
(Klingt doch toll, oder??)
Und ich denke den Leistuns FED und ein paar Widerstande und
Kondensatoren brauchst du neben dem Controller auch.
Ich als "alter" Elektronik der sogar noch mit Röhrentechnik groß
geworden ist, hab mal gelernt, was nicht drin ist, kann auch nicht
kaputt gehen.
Auch wenn die Bauelementezuverlässigkeit sich sehr verbessert hat.
Was passiert z. B.: wenn der Controler sein "Gedächtnis" verliert u.s.w.
In der Komplexen Microelektronik gibt es wesendlich mehr undefinierbare
und unvrherssehbare Zustände und Situationen, als mit einer "lausigen"
herkömmlichen "zufuß" Schaltung. (Siehe Microsoft).
Ich will damit keinen kritisieren. Mein Sohn Atbeitet auch viel mit
Controllern und Konsorten, aber  manchmal geht es ohne doch einfacher.
Die alten Pyramiden stehen auch heute noch, obwohl die Erbauer mit
Sicherheit keinen Hochleistungscomputer zur Berechnung hatten
(War ein Scherz).
Ich habe von meinem Sohn auch so ein Microcontroller Board geschenkt
bekommen.
Viellaicht komme ich ja suf den Geschmack und baue mir damit auch so
eine Schaltung auf.

Sorry ich wollte nicht abschweifen.

Trotdem
Gruß
rollitron

Moin Moin,

Hier tauchte eine Frage auf die ich mal klären will.

Warum ist die Schaltung so teuer??

Die Schaltung ist patentiert!
Die Schaltung hat ein E1 Prüfkennzeichen! Zulassung durch das KBA!
Die Schaltung ist durch das Zulassungsverfahren wesentlich umfangreicher
als die ersten Prototypen!
Es ist eine Positiv Spannung gesteuerte Anwendung!
Es ist ein Backupkreis mit automatischer Stromkreisbrücke
implementiert..

Diese Faktoren spiegeln sich natürlich im Preis wieder.

Durch die "Eigenbauten" erlischt automatisch die Zulassung des
Fahrzeugs.
Es ist ein Eingriff in den sicherheitsrelevanten Teil des Fahrzeugs.

Wenn Wir also diese Schaltung veräussern, ohne eine Zulassung und es
passiert ein Personen oder Sachschaden, stehen wir vor Gericht, und das
ist dann nicht mehr so lustig.
Ich persönlich bin lieber an der frischen Luft und mache mir ungerne
Gedanken darüber das andere durch mein Handeln Schaden nehmen.


Schöne Grüße Jan

Hallo Jan, gib uns mal kurz einen Bezug. Von welcher Schaltung sprichst
Du?

Moin Moin/ Nabend,

ich beziehe mich auf unsere Eigenentwicklung--> Softstart unter
vvvvvv.softstart.me

Die Schaltung erfüllt unter anderem nicht nur die Funktion eines
Kaltstarters, sie erfüllt auch alle zulassungsrelevanten Anforderungen.

Wenn die obigen geposteten Schaltungen in eine E Prüfung gehen würden,
würden die meisten in Rauch aufgehen.
Wir haben diverse Prototypen unter anderem änliche Konzepte, wie auch in
diesem Thread erwähnt, verfolgt geprüft und wieder verworfen, da diese
nicht durch die Prüfung kommen, geschweige denn alle gewünschten
Optionen zum Schutz des Leuchtmittels erfüllen.

Es gehört wesentlich mehr dazu, das "Leuchtobst" zu retten, als es
einfach langsam hochzufahren per PWM oder linear etc......

Wenn sich jemand die Mühe machen mag, nehmt Euch ein Oszi mit min. 2Gs
und geht mal an die verschiedenen Bordnetze, aller relvanten Hersteller.
2Gs natürlich real und nicht interpoliert. 200Mhz sollten reichen.

Ihr werden mit Schrecken feststellen, was Eure Schaltung alles aushalten
muss und welche "lustigen" Eigenschaften solche, mit Verlaub, miserablen
Bordnetze aufwarten können.

Ein kleines Beispiel:

Es erwarten Euch Spannungsspitzen über 200V, Negativpulse aus den sich
ergebenen Schwingkreisen des Kabelbaums etc.........

Berechnung am Computer z.B. mit Spice---> De Facto unmöglich.

Fazit: Zig Schaltungsaufbauten, mehrere theoretisch perfekte Konzepte in
der Praxis unbrauchbar oder nicht Prüfungstauglich. Von der verbrannten
Zeit und dem Gehirnschmalz reden wir dabei noch garnicht.

In dem Preis sind natürlich 2 Module enthalten da, wie allen bekannt,
die Lichtkreise in aktuellen KFZ grundsätzlich getrennt angeschlossen
sind und unter keinen Umständen miteinander gekoppelt werden dürfen.


In diesem Sinne viel Spass beim messen.


Zu: Abdul K

H7 zu H1 unterscheidet sich in der Bauform und sich der daraus ergebenen
Anfälligkeit für Hitze und Vibrationprobleme.
Der Inhalt des Leuchtobst also ob Woframfaden oder änliches obliegt
allein dem Producer. (In Abhänigkeit der Zulassungskonformität)

H1 wird für die meisten im Netz befindlichen Austauschsysteme verwendet,
hingegen sich die KFZ Industrie weitestgehend auf H7 eingeschossen hat.

Probleme gibt es bei beiden Bauformen, wobei darauf hingewiesen sei, das
das Leuchtmittel schon im Aufbau auf kurzfristige Lebensdauer konzipiert
ist.

Dies liegt unter anderen an der unsinnigen Prüfkonzeption, welche
vorschreibt das alle Parameter ber 12VDC erfüllt sein müssen, hingegen
das Bordnetz doch eher 13,8-14,4V ausspuckt.

Für den Kunden ist das eigentlich kein Problem, aber wenn ich von
unseren Kunden schonm hörte das ein Wechsel des Leuchtmittels in einer
"Fachwerkstatt" 30-60 Minuten bei einigen Fahrzeugmodellen beträgt, dann
fragt man sich doch manchmal ob da nicht vieleicht ein Fünkchen Absicht
vom jeweiligen Hersteller dahintersteckt, den Kunden doch mal wieder in
die Werkstatt zu beordern.

Aber das ist bestimmt nur mein Hirngespinst, in Wirklichkeit ist die
Industrie ganz dolle lieb :-)



Schöne Grüße
Jan

Hallo

Stromlaufplan , Layout und Sourecode (evtl. nur hex file) posten.


Wirst du wohl nicht machen :-(

Aber mann kann es mal versuchen.

Nichts für ungut


"Schelm"

Hallo MRE,
schön, das Du dich angesprochen fühltest und uns die Vorzüge deiner
Entwicklung erörtert hast.
Beitrag "Re: Softstart für H7 Leuchtmittel im PKW"
Ich habe jetzt erstmal ein paar Stunden mit einer Antwort abgewartet,
bevor ich hier wieder den Bock schieße. Wer mich kennt, der weis, das
ich gern und oft und dann richtig dazu neige ;)

Ich groß3n und ganzen schliesse ich mich den Ausführungen vom Abdul an.
Dem ist nichts hinzuzufügen.

Die geforderten Last- und Störimpulse sollte man VOR der
E1-Zertfizierung kennen und beachten. Hierzu stellt es sich als
hilfreich heraus, wenn man die "Leute" dort im Labor schon aus frühheren
Projekten gut kennt und die Zusammenarbeit mit diesen in der
Vergangenheit auf hohem technischen und sozialem Niveau ablief. Somit
lasen sich viele Dinge auch auf dem kleinen Dienstweg erledigen.
Schwierig ist es allemale, solch ein Prokekt als einziges zu führen. Da
muss man die Technik koplett drau umlegen. hat man noch andere Prokete
mit Stückzahlen am Laufen, so relativieren sich die Kosten für
Messtechnik, Zulassungen, Prüfungen usw. (Ja - ich weis, wovon ich rede,
glaube ich)
####
zur Technik zurück:
Ich werde mein Kabelbaum auf gar keinen Fall auftrüseln, das hatte ich
ja schon geschrieben...
Meine Lösung entspricht in etwa der von http://www.daylightrunning.de
http://www.daylightrunning.de/assets/images/Modul2k07.JPG
Masseanschluß braucht die Schaltung in meinem Fall keine, da die Lampe
nicht mit 100% PWM läuft ( Sind 100% eigentlich noch PWM? ). Der
maximale Duty liegt bei 95-97%, die "Lastabwurfspitzen" des
Leuchtmittels erzeugen soviel "negative Energie", das diese zum Betrieb
der Schaltung locker ausreicht und eine zusätzlich Verbindung zur Masse
unnötig macht...

Ob ich meine Schaltung, die ja nun schon recht umfangreich geworden ist,
veröffentliche, muss ich mir jetzt erst noch überlegen. Mein Oszilloskop
hat zwar 2GS Samplerate aber nur eine Bandbreite von 100Mhz und hat auch
nur 1160Euro gekostet.
Ich möchte nicht, das jemand zu Schaden kommt, nur weil ich den
Testimpuls 4 und / oder Testimpuls 7 nicht richtig nachweisen konnte.
http://www.datasheetcatalog.org/datasheet/SGSThomsonMicroelectronics/mXyzyur.pdf
Desweiteren möchte ich niemanden zumuten, nach $49 ein Busgeld zahlen zu
müssen, wenn er Kontrolliert wird. (NEIN, die ABE des Fahrzeugs erlischt
nicht, wenn man elektronische Sicherungen verwendet, die kein E1 Zeichen
tragen. aber man bekommt einen Mängelschein)

Viel Spaß noch beim Basteln
Axelr.

PS.:
Mir gefallen die wasserdichten Kabelverbindungen bei www.Softstart.me

Achtung, aufgepasst :)
es kann sein, das die ABE des Fahrzeuges tatsächlich erlischt, wenn man
selbstgebastelten Kram im Auto verbaut. Wenn die Bastelei nach
Richtlinie 2004/104/EG sicherheitsrelevante Einrichtungen des Kfz
beeinflussen kann.
Also stimmt meine Aussgae oben nicht! Die ABE erlischt, denn nach
Anlage1 der og Europäischen Richtlinie zählen Abblendlicht und Fernlicht
zu den sicherheitsrelevanten Einrichtungen eins jeden Kfz.
http://www.pfa.nrw.de/PTI_Internet/pti-intern.dhpol.local/Funk/Regelungen/EU-Richtlinien%20-%20Gesetze/Aenderungen_Kfz-Richtlinie.pdf.html

Gruß in die Runde und viel Spaß trotzdem noch ;)

Axelr.

sorry, meine Tastatur am EeePC klappert irgentwie :(
Prokete sind Projekte, koplett ist komplett, na usw...

Du, Abdul: nicht Widerstand, sondern Strom gegen Spannung. Sieh noch mal
nach, bitte ;)

Ist da auch eine Zeitbasis angegeben?

ja genau, deshalb fragte ich ja nach einer Zeitbasis...

Interessant wären 5Volt konstant und dann Strom über die Zeit aufnehmen.

Abdul K. schrieb:
> Ich vermute, daß rolli eine schnelle Rampe gefahren ist.

Die ja dann das thermische Verhalten mit einbezieht, was hier der Anlass
des Ganzen war.

fonsana

ich hatte hier:
Beitrag "Re: Softstart für H7 Leuchtmittel im PKW"
schonmal soetwas änliches gepostet. Ich kann das gern nochmal ohne
MOSFET dazwischen bei verschiedenen Betriebsspannungen machen.

Klar geht das ordentlich (auch) mit diesem Scope ;) Dann aber nicht als
Bitmap über den vorn eingesteckten USB-Stick, sondern übers Netzwerk.
Ja - kann ich machen. Leider kann ich keine "Gene" (die Kuh in Fringe,
hier KFZ* ) ins Labor stellen, so wie Walter Bishop. Dazu müsste ich
fünf Stockwerke Treppe schleppen. Aber hier auf dem Tisch kann ich das
gern probieren - halt ohne Scheinwerfereinsatz.

*
http://static.maxdome.de/getCmsMedia/98e2f889-a1d0-304c-1661-0125e9d356c9.jpg

auch bedacht, dass im kfz die Boardspannung nicht 12V beträgt, sonden
14V?
Rechnungen mit 12V sind falsch.

das Wesentliche ist, dass die Ladeschlussspannung 14.4 V beträgt. Es
macht sehr wohl einen Unterschied, auch beim Kaltstartstrom einer
leistungsfähigen Glühlampe. Wer U/I Kennlinien ausmisst, darf auch die
korrekte Spannung verwenden.

Wenn man schon auf Fachlichkeit pocht, sollte man auch entsprechendes
Fachwissen besitzen. Die Ladeschlussspannung ist immer im genannten
Bereich, egal welcher Batterieladezustand. Außer sie weist einen Defekt
auf.

Abdul K. schrieb:
> Sobald ich die Meßwerte von Axel habe,

ja ich weis - ich hänge hinterher. Ich muss erstmal in meinem
Arbeitszimmer aufräumen. Habs nicht vergessen ;))

Hallo Rollitron,


Nein hat sich leider nichts getan bei Nissan.

Die Softstartseite und der Webshop gehen dieses WE vom Netz.
Wir haben keine Lust mehr uns mit den ewigen Gesetzänderungen für
Webshops rumzuplagen und am 1.8.12 geht die nächste los.

Da wir ohnehin fast ausschliesslich B2B machen, werden wir uns zukünftig
nur noch mit diesem Zweig unseres Kerngeschäfts beschäftigen.
Der Softstart war ein tolles Projekt und wir durften lernen, das die
Industrie einen verdammt langen Hebel hat, wenn es um die Durchsetzung
eigener Interessen geht.

Wir haben noch ca. 50 Komplettsets im Lager, also wenn hier Interesse
besteht, meldet euch einfach. Abverkauf zu anderen Konditionen.

Dies ist keine Werbung, sondern nur ein Hinweis.
Wir leben nicht vom Softstart, sonst würde es uns nicht mehr geben.


Schöne Grüße und ein schönes WE
Jan

bitte einen längeren Text eingegeben
 - jajaja mach ich ja

im Anhang sind drei csv Dateien mit jeweils 600 Messwerten.
Stromsensor war hier ein Hallsensor von allegromicro, ein ACS750-075.

Kanal 1 ist das Netzteil, Kanal2 der Stromsensor.
in der _11.txt sind die Einstellungen angegeben.(_12 und _13.txt sind
identisch, daher weggelassen)

die erste Messung bei kalter Lampe und die zweite und dritte nach
häufigeren Einschaltspielereien.

Netzteil --> 13.8V@40A --> 60cm 4x4mm2 --> 2x10.000uF/50V --> 3x
IRFP064N als Schalter, ACS750-075 als Stromsensor

Geht da so? :( ich habe hier auf dem netbook nur solch eine
starterversion vom ecxel drauf. da geht nicht viel zu machen. Ich komme
hier mit dem kleinen Schirm nicht klar. CSV-Import habe ich nicht
gefunden.

Ich habe noch komma in tabs wandeln lassen, damit excel klarkommt.
Dezimaltrenner ist aber immernoch "punkt" und icht "komma". Muss man in
excel umstellen. Ich habe ein screenshot gemacht. habe hier ewig suchen
müssen.

Gruß
Axelr.

die Fehler sind von der klappertastatur vom netbook

Abdul K. schrieb:
> Danke. Also dreimal ein Einschalttransient? Nach deiner ausführlichen
> Doku scheint die Spannungsquelle nicht regelbar??

darf ich bei "ausführlich" ein Ironietag setzen?
Das Netzteil ist von 8-16V regelbar. So ein lineares YAESU Funknetzteil
eben ;)

Ich dachte, es ging um Einschalttransienten und dem irren Strom, der
dabei fliesst?

Axelr.

Hallo Abdul, hallo zusammen,

ich fand meine beschreibung eben nicht ausführlich, sondern schnell
dahingeklatscht. Von daher nahm ich tatsächlich an, das die Bezugnahme
auf meine Ausführungen halt ironisch mit einem Augenzwinkerngemeint
waren. Wenn es tatsächlich ausreichend war - um so besser ;)

Ich werde das ganze nochmals umgestalten, denke ich.

Leider lässt sich dieses Netzteil nicht remote bedienen. Das andere
schafft den Strom nicht. Ich denke mir was aus, um hier ne Rampe fahren
zu können.
Leider hat meine Oszi ( Ausführungen hierzu siehe weiter oben ) nur zwei
analoge Kanäle. Somit kann ich ohne weiteres keine weiteren Messdaten,
wie zB Temperatur mit aufzeichnen. Hinzu kommt, das bei kleinen Strömen
der Allegro-Strom-Sensor nicht mehr soo genau arbeitet und der
eigentliche Messwert im Rauschen kaum zu erkennen ist (Ist ja ein
75Ampere Typ). Ich habe hier zwar noch einen ATmega32 liegen, da müsste
ich aber erst eine Logger-Software schreiben. Die ADC Kanäle kann man ja
nutzen, mal sehen. Bin nicht mehr soo fit, weil ewig nichts mehr gemacht
- hmm. Mein Klappernetbook wird wahrscheinlich eh nicht dafür taugen.
Mal sehen  wenn ich das avrlab hier am USB zum fliegen bekomme und die
ISPMKII Emulation läuft. Kann mich damit ja mal beschäftigen. Hier ist
ein WIN7-Starter drauf. Na - ob das wohl gehen wird? Lassen wir uns
überraschen ;)

Gruß
Axelr.

Dieser Thread ist ein Paradebeispiel für "typisch deutsch". Nur Deutsche
können sich über eine solche Thematik bis ins kleinste Detail das Hirn
zermartern. Da werden Kennlinien mit superteuren
Hochleistungsoszilloskopen ausgemessen, Simulationsmodelle erstellt,
Tests vorgenommen, komplizierteste Schaltungen entworfen damit sie die
typisch deutschen Zulassungskriterien erfüllen.

Ich bin übrigens in einem ausländischen Forum zur selben Thematik
gestoßen, in dem man sich über diese Diskussion hier bereits kräftig
amüsiert. In Russland wird übrigens ein Vorwiderstand zwischengeklemmt
und die Lampen halten danach ebenfalls 10x länger - ohne Simulation,
ohne komplizierte Elektronik, haben die einfach so gemacht.

:)

Oder man kauft einfach H7 "Birnen" welche gewisse Qualitätsstandards
erfüllen.

Manch neueres Fahrzeug reguliert ja die Spannung und der erste Schritt
der KFZ Bastler ist, per Diagnosegerät die Dinger heller zu machen.

jaja du hast ja recht....

Ich habe dem jetzt mal nachgegeben und die Rampe per Biofeedback
gefahren.
Ich habe am Knopf gedreht und das Oszi auf steigende Flanke getriggert (
Flanke ist gut) Aber das geht mit dem Stromsensor soo garnicht! man kann
das kaum ausmachen. Evtl. kannst Du dir die Daten entsprechend
aufbereiten.
Ich habe die CSV auch mal so gleassen, wie sie aus dem Oszi rauskommt.
Mit Komma separierte Values. CSV eben.
Kanal 1 ist die steigende Spannung von 3 bis 16 Volt und kanal 2 der
Strom. Wobei man den Strom noch umrechnen muss. Müsste ich das
Datenblatt suchen vom Stromsensor. Da steht drinn, welche
Transferkennlinie der nun genau hat.

Ich nehm auch zweie :)

Viele Grüße und viel Spaß noch

Axelr.

Angebot bitte per PN
