Forum: PC-Programmierung freie Labview-Alternative gesucht


Autor: Moritz E. (devmo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Forum,

Ich habe ein paar Messdaten, die ich gerne anständig auf Win-PC
dargestellt haben würde. Sie kommen über die Serielle Schnittstelle von
meinem AVR, für einen Testvorgang werden maximal ein paar Kilobytes
Daten übertragen, bisher lasse ich sie mir über Terminal anzeigen, was
aber eher ne Prototyplösung ist.

Wie es aussieht scheint mir Labview genau das richtige, um mit möglichst
wenig Aufwand ein kleines Frontend zu stricken, einmal weil grafische
programmierung (c ist lange her bei mir), und einmal weils wohl
Com-Treiberzeugs schon mitbringt.

Gibts inzwischen vielleicht schon opensource oder sonstige freie
Labview-clone, mit denen man änlich schnell was kleines zusammenbauen
kann ohne in die tiefen der Win-Programmierung einsteigen zu müssen?

Da meine Anwendung recht anspruchslos ist und Labview an mächtigkeit
overkill ist wäre ein weniger umfangreiches Funktionsangebot garnicht
tragisch.

Im Prinzip soll es nur Daten von serport capturen, grafisch anzeigen
können (in Tabelle, Diagramm oder so), und ein paar Menüs zu
Einstellungen von Ansicht, Datensatz-Export etc ermöglichen. Steuerung
vom PC aus ist nicht notwendig (der AVR sendet nur).

Plan B)

Falls mir dazu niemand weiterhelfen kann, und ich auf GUI-Toolkits
zurückgreifen muss, weiß jemand ein Beispielprojekt mit sourcen, was
klein und überschaubar ist (zum Einarbeiten), und die Grundfunktion
comport + Darstellung implementiert? Kann ja auch ne pre-alpha oder was
unfertiges sein.

Plan C)
Hat jemand schonmal mit der Labview Demo gearbeitet? Dort steht, das sie
30 Tage lauffähig ist, was mir sicherlich reichen würde die paar
Funktionen zusammenzustricken, ich habe nur noch nicht ganz durchschaut,
ob man damit dann ein Programm erstellen kann, welches auf einer Runtime
laufen würde. Im Prinzip würde ich das Entwicklungs-Labview ja nach den
30 Tagen nicht mehr brauchen, und die Runtime scheint kostenlos zu sein?


Zielsystem für das Prog wäre WinXP/2000, Entwicklung auf XP. Sprache
möglichst c-artig.

Ich bin dankbar für alle Tipps und Links zur Thematik..

Moritz

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaub, von LabView gibts ne alte Version kostenlos. Alternativ kann
ich dir Python, pySerial eine plot-Bibliothek nahelegen, z.B.
matplotlip.

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab vor paar Jahren mal mit LabView geschafft. Damals war es halt so:
Man erstellt seine "VIs" (Virtuelle Instrumente"), also quasi die
Programme mit Frontend. Steht das Programm, wird es durch einen
"Application Builder" (so hieß der damals) gedrückt, welcher die
VI-Dateien (proprietär) verpackt und eine EXE draus baut. Witz der Sache
war damals halt, dass dieser Application Builder selbst mit LabView
"geschrieben" war und meistens nach der Installation schon kaputt war
(d.h., zerbrochener Start-Pfeil) grins

Auf dem Zielsystem wurde dann ein Runtime installiert. Diese EXE-Dinger,
dir der Application Builder erstellt hat, waren damals quasi einfache
"Zip-Archive" (obs ZIP war, weiß ich net, Archive jedenfalls), die das
Runtime dann ausführen konnte.

Autor: 3358 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Labview ist graesslicher Schrott. Lieber mit einer vernuenftigen
Programmiersprache deiner Wahl, ist hundert Mal schneller, sowohl in der
Erstellung wie auch in der Ausfuehrung. Falls man nun wirklich auf den
riesigen Fundus von Geraeten die Labviel unterstuetzt zurueckgreifen
will, so empfiehlt sich LabWindows, dieselbe Firma, aber ein C Compiler,
ein sehr guter uebrigens.

Autor: Andreas Thanheiser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
myOpenLab vielleicht. Is Freeware und Java-basiert. Weiß nicht wieviel
das mittlerweile kann. Serielle Schnittstelle sollte aber gehen.

Ansonsten gleich ne Java-Applikation mit der rxtx-Bibliothek für die
serielle Schnittstelle. Ist ja auch schnell "zusammengeklickt".

Autor: Thomas L. (tom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tu es nicht :)

Ich habe vor einiger Zeit (ca. 2 Jahren) für ein Forschungsinstitut hier
in Wien einen entsprechenden Auftrag übernommen. Fazit: Die Hardware die
National Instruments baut ist gar nicht mal so übel, aber LabView kann
man vergessen. Irgendwie sind sie bei der Entwicklung imho vor 10 Jahren
stehengeblieben und pfuschen jetzt nur noch drum herum neue Sachen hinzu
(war halt mein Eindruck). Das macht es aber weder stabiler noch sonst
irgendwie einfacher.
Dieselbe Aufgabe hätte man auch mittels des Measurement Studios lösen
können (hiess das so? ich meine die .NET Libraries die NI anbietet). Ich
bin mir sicher dass diese Lösung um ein Vielfaches schöner und stabiler
gewesen wäre.

Was du suchst ist im Endeffekt nur eine Plotting oder Charting Library.
Da kommt es jetzt halt drauf an, wie bunt bzw. wie technisch du das
haben möchtest, Serialisierung in XML, reine binäre Daten oder doch
ASCII Text? Für all das würde sich eine .NET Sprache anbieten, auch
Graphen lassen sich damit schön zeichnen (bischen Einarbeitung jedoch
vorausgesetzt).

Irgendwelche genaueren Fragen?

Autor: Moritz E. (devmo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Danke bisher für die zahlreichen Antworten!

@Karl: Ich habe hier im Forum auch von der 6.1 Version von der ct
gelesen, nur die Frage is, ob das auch den App-builder enthält, damit
man man damit zumindest ne Runtime-Standalone fähige Sache bauen kann,
die auf ner aktuellen Runtime laufen würde (Aufwärtskompatibilität)

Außer c müsste ich in allen Dingen wie Python, Java, etc neu einsteigen,
das versuche ich noch möglichst zu vermeiden.

@Sven: Verstehe ich das richtig, das ihr einen selbstgeschrieben Builder
gebaut habt, der die VI's Standalone fähig gemacht hat?

@3358: Wenn ich in c / winprogrammierung fit wäre wärs bestimmt
schneller, aber mein Eindruck war, das man zumindest ne kleine
Standard-GUI recht schnell von samples zusammenzaubern kann. Sie muss ja
weder schnell sein noch viel können. Auf die Geräte-Libs kommts mir
dabei nich so an, da nur ne Eigenentwicklung drann kommt.

@Thomas: Wenn ich selber was schreiben muss hab ich mir schon wxwidgets
für gui überlegt, und für das restliche gibts wohl wie du sagst genug
libs, wobei es weniger um Messreihenplotting geht, als Messergbnisse von
verschiedenen Messungen (Es werden Pins von Kabeln, Übergangswiderstände
und Leckströme gemessen), wenn mans Schick darstellen will, dann könnte
man die Stecker-Pin Anordnungen graphisch visualisieren, sonst einfach
Tabellen und Pin-Mappings anzeigen. Über das Format der Daten am Comport
habe ich natürlich freihe Hand, Wegen Terminal läuft das bisher in
(ANSI)ASCII, wäre aber sonst in Binär natürlich direkter. Auf dem AVR
arbeite ich mit ASM, deshalb halte ich es mit der Formatierung so
einfach wie möglich, da ich byte für byte selber zusammenbauen muss
(also kein xml oder sowas). Für die Logausgabe auf PC könnte man das
eher überlegen wenns sinn macht, wobei ich garnicht weiß ob XML dafür
auch benutzt wird (Wenn ich dich richtig verstanden habe).

Zusammenfassend muss ich darauf achten, möglichst ne unproblematische
EXE, ohne DLLs oder so auf dem Zielsystem (WinXP/2000) zu bekommen, die
auch auf COM zugreifen darf (Seit XP wird das soweit ich verstanden habe
direkt nicht mehr erlaubt, wenn man sich an .net bzw Win API hält, kommt
man dann an die COM-Ports ohne extra eigene Treiber auf Adminebene zu
installieren? PonyProg hatte z.b. diesen Anspruch))

Da es in einer Firma zum Einsatz kommt die da ein recht strenges
IT-Regiment führt, bin ich noch nichtmal Sicher ob auf dem
entsprechenden PC die Java und .Net Runtimes drauf sind, zur not kann
ich die aber sicher installieren lassen.

Aber wie sieht es eigentlich dann mit Aufwärtskompatiblität aus, wird
mein .net oder Java Prog dort auch noch laufen, wenn in ein paar Jahren
neuere Runtimes laufen?

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Moritz: Nö, den gibts/gabs bei NI zu kaufen. Ja, die haben quasi ein VI
als Applicationbuilder verkauft :-)
Das Backend, also der "Quelltext" war natürlich passwortgeschützt.

Autor: Andreas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich arbeite zur Zeit mit Labview 8.2. Davon gibt es 3 verschiedene
Versionen (unterscheiden sich im Umfang und Preis). Ich hatte auch schon
an einen Application Builder gedacht und gehofft, dass in meiner
"mittleren" Version (ich glaub ist die Professional) sowas dabei ist.
Aber der Aplication Builder ist nur in der teuersten Version vorhanden.
habe auch mal nachgeschaut, was der Application Builder alleine kosten
wuerde. Weiss den Preis nicht mehr, aber war ne ganze Menge... Deine
firma muesste den dann wohl kaufen. Bin auch am ueberlegen auf was
anderes umzusteigen, dieses Labview ist wirklich sowas von lahm. Ich
habe jedesmal Bedenken, dass mein Programm haengen bleibt oder zu
langsam ausgefuehrt wird; und das auf nem 2GHz PC. Was koennte man da
mit C anstellen :)

Autor: Ingo Stahl (ingo-s)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn es nur ums Anzeigen geht hilft Dir evtl. auch Logview weiter.
Dieses Tool wird im Modellbaubereich für die Anzeige von Datenlogger und
Ladegeräten Messdaten eingesetzt. Zu finden unter
http://www.logview.info/cms/d_logview-20.phtml

Das Format der Ausgangsdaten muss allerdings an das OpenFormat von
LogView angepasst werden.
Gruss Ingo

Autor: Moritz E. (devmo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Ingo Stahl
Ohja das sieht schon sehr gut aus. Sehe ich das richtig, das sich das
Programm /die Darstellungen der Daten ohne Programmierung einrichten
lässt? Ich kenne mich mit dem OpenFormat nicht aus, falls du damit schon
gearbeitet hast, wie würdest du den Overhead einschätzen (nur grob Im
Verhältnis Metadatenbytes/Nutzdatenbytes)?

Auf den ersten Blick scheints genau das zu sein was ich suche!

Danke,

Gruß, Moritz

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Labview finde ich gut. Die umfangreichen Bibliotheken zur Statistik
möchte ich nicht alle selber schreiben, gleiches gilt für die grafische
Visualisierung von Messwerten und Berechnungsergebnissen. Mit einer
herkömmlichen Programmiersprache würde das alles sehr viel länger dauern
weil eben die entsprechenden Bibliotheken fehlen. Für den Privateinsatz
ist Labview allerdings zu teuer. Eine brauchbare Opensource-Lösung, die
im Idealfall auch unter Linux läuft, ist mir nicht bekannt.

Autor: MrQ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
der Thread ist zwar schon sehr sehr alt.
Aber vielleicht ist pvbrowser (http://pvbrowser.de) eine Alternative.

Gruß Jens

Autor: roema (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Am besten finden ich C++ in Verbindung mit dem QT Creator unter Linux..

Mit den QWt Widgets kann man in Sachen Visualisierung sehr viel machen.
Weiters ist es auch möglich ein "Schema" der Anlage per SVG Files
einzubinden.

Man kann auch das XML File bearbeiten, z.B. wenn ein Ventil öffnet dies
auch farblich kennzeichen..einfach genial...

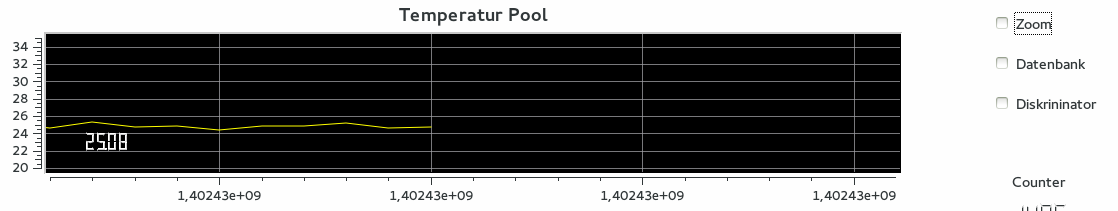

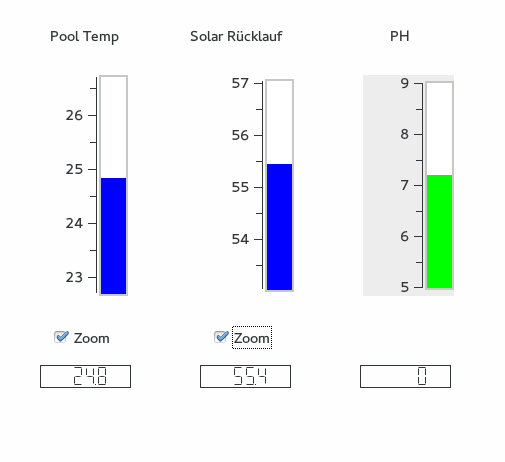

Im Anhang drei Bilder....

Das Schema ist sehr rudimentär....
Ach ein DXF File kann man in SVG umwandeln..


Lg Roema

PS: Die Steuerung ist übrigens für einen Pool und liest Daten und gibt
Befehle per Modbus an eine WAGO Klemme. Bis dato funktioniert es ganz
gut, braucht sehr wenig Resourcen, was ich bei anderen Visualisierung,
vorallem Java basierend leider nicht feststellen konnte.

Autor: Amateur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt einige "Plotter", die recht flexibel gefüttert werden können.

Darüber hinaus können auch einige Excel-Clones echt tolle Dinge mit
Deinen Daten anstellen.

Autor: Löti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier eine Art LabVIEW für Arme:
http://www.abacom-online.de/html/profilab-expert.html
gibt's auch eine Demoversion:
http://www.abacom-online.de/demos/profilab-expert4...

Grüße Löti

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht kannst Du ja mit meiner Software "SerialComInstruments" was
anfangen:

Beitrag "Projekt: Virtuelle Instrumente an serielle Schnittstelle"

Die neueste Version 0.46 findest Du zum Download ganz unten im Thread.
Das Manual unter dem Menuepunkt "Hilfe".

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Albert: Na endlich schlägt es einer vor :)

Autor: abc.def (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn der Thread schon soweit zu Datenloggern abgerutscht ist, hier auch
gleich meine Frageliste.
Zur Umweltüberwachung, Hobbybereich suche ich etwas für meinen
selbstbau-Datenlogger. Habe Zeitstempel, 4 Datenreihen, Format .csv.
Auswertung über Ubuntu-PC. Als Auswertung brauche ich etwas, das mit
1000000 Samples noch zurechtkommt (wird auf SD-Karte gespeichert und ist
eben als Datei beim PC).
Als Programme habe ich gefunden:
Excel (weiß nicht, ob das auch in wine funktioniert, meine Version ist
95 und kann 32000 Zeilen). Geld für ne neuere Version fehlt
LibreOffice calc: Sehr gut, aber bei 50000 Zeilen schwerfällig, bei
100000 hängt das Programm.
grace: sieht uralt aus, nicht endgültig getestet.
gnuplot: Alles Befehlszeile. Ein bißchen GUI wäre schön. Kann den Plot
als .png speichern. Ist ziemliches Hinundherschalten zwischen
Programmen.
Qtiplot: Sieht erstmal gut aus. Kann zwar kein Zeitformat, dafür findet
sich aber eine Lösung. Zoom der Grafik nicht möglich, es müssen immer
wieder Zeilen und Spalten markiert werden, um einen Plot zu erstellen,
test in progress.
Logview, gerade erst gesehen: Download geht (noch) nicht.
Audacity, bei log in .wav-Datei: Nur 2 Kanäle pro Datei, ohne gute
Achsenbeschriftung, dafür der Zoom aber sehr gut. Muß erst noch das
.wav-Format analysieren, um darin abspeichern zu können. Bei
Erdbebendaten aber zu bevorzugen.
Sinnvoll zur Anzeige wäre noch, daß die x(t) Achse nicht auf konstante
Schrittweite festgelegt ist, sondern auch mit variablen Schritten
zurechtkommt. dann könnte der Logger so eingestellt sein, daß nur bei
Änderung aufgezeichnet wird.
Gibt es von Euch noch Vorschläge, welches Programm das alles kann?
G**gle gibt nur Kauf-Geräte mit deren Programmen an.

Ansonsten würde ich gern im Garten eine Kamera aufstellen, um zu wissen,
welches Tier mir die K*cke ins Salatbeet macht. Kennt jemand eine
Video-Software, die ein langes (24h) .avi analysiert und nur die Stellen
mit Bewegung ausgibt? Einfach Zeitraffer ist zu öde beim durchsehen. Ich
weiß, es gibt auch Kameras mit Bewegungsmelder, wenn man sie kauft.
Danke für die Hinweise.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
abc.def schrieb:
> Kennt jemand eine
> Video-Software, die ein langes (24h) .avi analysiert und nur die Stellen
> mit Bewegung ausgibt?

Ja. Notebook mit Webcam laufen lassen. Motion Capturing Software gibt es
wie Sand am Meer.

Autor: abc.def (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Ja. Notebook

Eine Mini-DV Kamera gibts für einsfuffzig. Stromversorgung über externen
Akku 24h. Bei Klappcomputer ist das schwieriger (Kabel). Außerdem ist
der Regenschutz aufwändiger. Und draußen wird es auch mal geklaut;
passiert das bei Euch nicht? Eine Mini-DV ist unauffälliger und notfalls
leichter zu verschmerzen.

Autor: weisnixtunix(gast) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
wenn Zeitstempel, Datenreihen und csv-Format dann gibts was hier im
Forum und nicht bei O... wie heist der Laden noch?
URL:
 Beitrag "Visualisierung von geloggten Daten"

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
