Hallo,
ich habe hier mehrere Platinen die über einen Zeitraum von ca. 2 Minuten
synchron laufen sollen. Es geht um Ultraschallbaken. Wenn ich das mit
einem Uhrenquarz mit +/-10ppm mache habe ich nach 1:30 eine Abweichung
von maximal 30cm. Und das ist eindeutig zu viel.
Kabel ist keine Alternative und ich denke, dass es mit IR auch etwas
schwer wird, da ich das dann RC5 Codieren MUSS und die Auswertung ist
vermutlich nicht immer genau gleich schnell. Hat damit jemand Erfahrung
oder noch ne andere Idee?

Autor: Andreas K. (ergoproxy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laser/LED auf eine Photodiode, die mit einem Transitor auf einen Pin
geht der einen externen Interupt auslöst und die Zeit auf eine Feste
Zeit einstellt. Der erste µC sended bspweise genau alle x Takte per
Timeroverflow Interupt den Strahl für genau einen Takt. Der andere µC
wird per Interupt auf dieses Ereigniss getimed. Zu beachten ist nur die
Verzögerung bis der Interupt eintritt und das Signal beim 2ten µC
verwertet werden kann. Oder aber du lässt beide µCs mal mit ner Uhr ne
Zeitlang laufen und schaust nach wie die genaue Abweichung ist und
korregierst sie in Software. Außerdem erscheint mir die Abweichung recht
hoch, dass das bei 2min schon einen solchen Fehler hervorruft.

Gruß ErgoProxy und schöne Weihnachten noch.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und in wie fern unterscheidet sich nun deine Laser-Technik vom RC5?
Es geht ja um einen Roboter der sich auf einem Spielfeld zurechtfinden
muss. Problem an der Sache ist, dass da noch mindestens ein weiterer auf
dem Feld ist der mit Pech auch sowas verwendet.
Wenn dann müsste man es so machen, dass durch den Impuls nur der Wert
der mit dem Uhrenquarz erzeugt wurde korrigiert.
Was die Abweichung angeht: Rechne das mal hoch auf nen Jahr, dann bist
du bei nen paar Minuten. Viel genauer sind digitale Quarzuhren doch auch
nicht oder?
Und 30cm, sind 0,3m wären bei einer Schallgeschwindigkeit von 330m/s
dann nur 9*10^-5 Sekunden! Das sind 90 mikro Sekunden! Ich finde das ist
schon recht genau, aber eben nicht genau genug.

Das mit der Software-Komensation wäre ne Alternative aber schwankt das
dann nicht auch wieder unterschiedlich je nach Temperatur? Oder müsste
die Abweichung bei allen dann in etwa gleich sein?

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könnte man auch eine Externe Taktquelle einsetzen die Per IR-Impuls
jeweis den Takt angibt?
Geht aber vermutlich nur wenn es recht dunkel ist, denn bei der
Geschwindigkeit kann man keine Modulation verwenden.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Echt?
Was meinst du mit Geschwindigkeit? Die Geschwindigkeit die von der
Übertragung und Dekodierung her? Oder die Geschwindigkeit des Bots?

Autor: Andreas K. (ergoproxy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hattest wenn mich nicht alles täuscht nicht gesagt, dass es sich um
Bots handelt oder aber andere IR-Quellen stören können. Und bei mir ist
einfach die Unterscheidung gewesen, dass es nicht ausgewertet werden
muss, es wäre damit allerdings störanfälliger, aber bei normalen sich
nicht bewegenden Platinen unter immer gleichen Bedingungen würde das
wohl nichts machen. Also Das nächste mal schreib doch bitte wofür es ist
und nicht erst nachdem du eine Lösung hast die du dann auf Grund deiner
Begebenheiten ausschließen kannst.

Gruß ErgoProxy

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die abweichung vom Takt sind nach 1:30 min ca 0,1 %. Das kompensieren
mit software ist ne sehr ratsam weil jeder Quarz eine andere
ungenauigkeit hat ist auch stark von der Temparatur abhängig!

MFG Patrick

Autor: hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Fabian,

du brauchst nur einen Master der z.B. alle 10ms ein Signal sendet.

Der Start der Übertragung ist die Syncronisation und die Daten nur
absicherung ob es eine gültige Übertragung war und Abgleichwert.
Jede Platine kennt das Zeitraster und weis mit dem Abgleichwert die Zeit
bei der nächsten Syncronisation.
Jede Platine timt sich jedoch selber und ändert nur ihren internen
Zähler so, daß er bei Syncronisation die 10ms genau erreicht.

Das Prinzip ist ähnlich wie DCF77 nur schneller.

Übertragen kannst du mit IR oder Funk (RFM?).

gruß hans

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Funk? Denke das wird nichts... Habe hier zwei Easy Radio Module und bis
die die Daten immer verarbeitet haben vergeht in der digitalen Welt ne
kleine Ewigkeit.
Naja IR war eben meine Frage. Ich würde es ja codieren müssen (RC5?) und
meine Befürchtung ist, dass die Auswerung der Daten ist so
unterschiedlich schnell ist, dass das zu ungenau wird. Und ohne
Codierung wird es schwer die Signale zu validieren, da da ja alles
Mögliche andere von den anderen Bots noch zwischenfunken kann.

Mir ist auch klar, dass die Abweichung der Quarze sich stark verändert
bei Temperaturschwankungen, aber wenn man sagen kann sie steigt bei
einter Temperaturveränderung bei allen Quarzen um genau den gleichen
Faktor könnte man das ja kompensieren.

Wie machen denn die GPS-Empfänger das? Die Sateliten senden doch auch in
regelmäßigen Abständen EM-Impulse aus, wo die Uhr zwar nur für ein
Bruchteil einer Sekunde genau gehen muss aber dafür SHER genau.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ein GPS empfänger braucht ja nicht umsonst ein paar Minuten zur erst
Positionierung. Die sateliten senden ihre Momentane Zeit Position usw
(weiß ned wirklich wie der Frame aufgebaut ist). In den man mehrere
Sateliten hat wird dann die Synchronisation vorgenommen (eigene
Wissenschaft)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dachte immer die Teile berechnen das auf Grund der Laufzeit. Was soll
denn der Empfänger mit der Uhrzeit und Position?

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> Mir ist auch klar, dass die Abweichung der Quarze sich stark verändert
> bei Temperaturschwankungen, aber wenn man sagen kann sie steigt bei
> einter Temperaturveränderung bei allen Quarzen um genau den gleichen
> Faktor könnte man das ja kompensieren.

Da gabs doch die Quarze, die sich selber heizen und konstant die
Temperator halten...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hört sich interessant an, bin dankbar für jeden Input ;)
Ich geh erstmal schlafen und wünsche euch noch ne besinnliche Nacht :P

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://en.wikipedia.org/wiki/OCXO
Ich glaube, das ist ne Nummer zu gross. Ich habe mich noch nie genauer
mit den Dingern beschaeftigt und hielt die fuer kleiner, sorry.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja für die Laufzeit benötigt man ja ne Referenzzeit um die Entfernung
zu bestimmen usw.

MFG Patrick

Autor: 6789 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um mehrere Controller synchron laufen lassen zu koennen muss man denen
den clock auch schon synchron mitteilen. zB als Harmonische, oder auch
als Subharmonische. Es waere denkbar, das Signal Clock_div_128 als
Infrarot auszustrahlen und jeder Slave hat einen PLL drauf laufen. Oder
es wird ein Signal Clock_mal_16 als funk ausgestrahlt und die Controller
haben einen Teiler nach einem PLL. Andersherum : Synchron bedeutet PLL.

Autor: dr. boot (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
andere frage: welche controller verwendest du?

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
6789 wrote:
> Um mehrere Controller synchron laufen lassen zu koennen muss man denen
> den clock auch schon synchron mitteilen. zB als Harmonische, oder auch
> als Subharmonische. Es waere denkbar, das Signal Clock_div_128 als
> Infrarot auszustrahlen und jeder Slave hat einen PLL drauf laufen. Oder
> es wird ein Signal Clock_mal_16 als funk ausgestrahlt und die Controller
> haben einen Teiler nach einem PLL. Andersherum : Synchron bedeutet PLL.

Wiki:
Als Phase-locked loop (PLL) wird allgemein eine elektronische
Schaltungsanordnung bezeichnet, die die Frequenz eines veränderlichen
Oszillators über einen geschlossenen Regelkreis so beeinflusst, dass
eine möglichst kleine Phasenabweichung zwischen einem äußeren
Referenzsignal und dem Oszillator- oder einem daraus abgeleiteten Signal
erzielt wird.

Öhhh wo habe ich denn einen veränderlichen Oszillator? Und woher nehme
ich mein Referenzsignal? Das müsste dann doch genau genug sein dafür
oder?

>andere frage: welche controller verwendest du?
Also die Slaves (Baken) wollte ich mit nem ATMega8 machen, den Master
vermutlich auch aber da kann es sein, dass der Kram direkt mit an die
Hauptplatine kommt, das wäre dann ein ATMega128.

Autor: dr. boot (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn ich mich recht entsinne, hat der mega 128 doch eine "clock output"
fuse, mit der man das interne taktsignal direkt auf einen pin
rausschalten kann.
mit diesem signal kannst du in die clock inputs der anderen controller
gehn. du hast dann zwar die laufzeit des kabels drin, aber die ist ja
fix.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hatte ich nicht geschrieben das Kabel keine Alternatve ist? Kann ja
schlecht übers ganze Spielfeld nen Kabel legen...

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://de.farnell.com/jsp/search/browse.jsp;jsessi...
Das sind Oszillatoren mit 1ppm...

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> ich habe hier mehrere Platinen die über einen Zeitraum von ca. 2 Minuten
> synchron laufen sollen. Es geht um Ultraschallbaken. Wenn ich das mit
> einem Uhrenquarz mit +/-10ppm mache habe ich nach 1:30 eine Abweichung
> von maximal 30cm. Und das ist eindeutig zu viel.

Mit 32kHz Uhrenquarzen wirst Du keinen Blumentopf gewinnen, die sind
stark temperaturabhängig.
Nimm normale Quarze (z.B. 10MHz), die sind wesentlich stabiler.

Dann definiere einen als Master und lasse diesen z.B. 1s-Pulse ausgeben.
Daran schließt Du die anderen Platinen an, damit sie den Korrekturwert
für ihren Quarz ausmessen können.

Nach dem Abtrennen der Synchronisationsleitung sollten 2min Gleichlauf
zu schaffen sein.


Peter

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>http://de.farnell.com/jsp/search/browse.jsp;jsessi...
>Das sind Oszillatoren mit 1ppm...
Wow cool!
Denke das sollte genau genug sein! Wären dann ja übern Daum gepeilt 3cm
Abweichung. Ist denke ich ausreichend und das ist ja auch nur der
worst-case.
Damit entsteht aber ein neues Problem: Die Teile sind sehr Hochfrequent,
sprich ich werde die wohl kaum an den Clock Pin für den Timer direkt
anschließen können.
Wenn ich nun damit direkt den Atmega betreibe und dem Timer halt nen
Prescaler bzw Overflow Krams verpasse ist das dann noch genau? Ich meine
mal was davon gehört zu haben, dass der Zähler in dem Atmega nur
"abgeschätzt" ist. Stimmt das? Wenn ja wie kann ich das genauer
bekommen?
Gibt doch so Bausteine die den Takt verkleinern. Wäre das eine Lösung?

@Peter:
Meinst du also, dass die Slaves ihren Korrekturwert immer dynamisch
bestimmen sollen, in der Hoffnung, dass es dann 2 Minuten hält?
Wäre ne denkbare Lösung nur bleibt da auch die Frage wie genau die Timer
sind mit ihren overflow.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> Meinst du also, dass die Slaves ihren Korrekturwert immer dynamisch
> bestimmen sollen, in der Hoffnung, dass es dann 2 Minuten hält?

Man könnte den Wert auch einmalig ermitteln und im EEPROM abspeichern.
Aber Du mußt ja eh zu Anfang alle Platinen synchronisieren.


> Wäre ne denkbare Lösung nur bleibt da auch die Frage wie genau die Timer
> sind mit ihren overflow.

Das ist ja der Witz an HW-Timern, daß sie auf den CPU-Zyklus genau sind,
genauer geht nicht.

Der Master erzeugt seinen Sync-Impuls zyklusgenau mit nem
Output-Compare-Pin.
Und die Slaves messen zyklusgenau mit dem Input-Capture-Pin.


Peter

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahh das ja super!
Nur habe ich grade mal bei den Teilen auf den Preis geschaut, das ist
natürlich nicht super. :(
Was mir grade noch in den Sinn gekommen ist sind die Quarze die man im
Modellbau verwendet für die Funkverbindungen. Die sind doch auch nicht
ganz billig weil die exakt synchron laufen müssen oder?
Könnte man da nicht einfach zwei 35Mhz Quarze nehmen und dann nen Teiler
dahinter?
Ich vermute mal, dass die so teuer sind weil sie eben genau diese
Frequenz haben aber das ist bei mir ja nicht so wichtig, wichtig ist ja
nur, dass sie gleich schnell sind.

Autor: mng (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mich garnicht so sehr darum bemühen, alle Baken zu
synchronisieren. Warum lässt Du nicht den Roboter ein Ultraschall-Signal
senden, auf das dann alle Baken antworten? Der Roboter kennt dann den
exakten Zeitpunkt von Sendung und Antwort. Jede Bake müsste natürlich
eine andere, feste Wartezeit vor dem Senden des Antwort-Impulses haben,
damit's nicht zu Kollisionen kommt.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja da habe ich auch schon drüber nachgedacht, habe es zum Anfang aber
schnell verworfen da das relativ kompliziert werden würde im Vergleich
zu einem RC5 codierten Signal, da das aber inzwischen alles flach fällt
wäre das auch wieder eine denkbare Lösung.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mich würd mal Jetzt genau interessieren was du mit den Ultraschallbaken
machen willst und wie du es machen willst ?

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ähhh naja was soll ich dazu noch mehr sagen?
WIll halt ne 2D Positionsbestimmung machen die auf der Laufzeit von
Schall basiert.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du schickst also von fixen Stationen Schallimpulse aus und misst die
Zeit bis zum eintreffen am Roboter? Der Roboter weiß wenn die Impulse
gesendet werden und errechnet sich durch die differenzzeit von senden
und empfangen die Zeit. Mit hilfe dann die entfernung ermittelt wird .
Oder irre ich mich ?

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jop, genau richtig. Wie das genau Mathematisch geht weiß ich nich nicht,
bin aber nicht unbegabt was das angeht :P

Autor: 6789 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Mit 32kHz Uhrenquarzen wirst Du keinen Blumentopf gewinnen, die sind
>stark temperaturabhängig.
>Nimm normale Quarze (z.B. 10MHz), die sind wesentlich stabiler.

Das ist leider nicht korrekt. Ein Uhrenquarz hat standardmaessig weniger
als 10ppm, waehrend ein normaler Quarz 100ppm hat.
Trotzdem denke ich dass unabhaengige clocks bei diesem Problem nie was
werden. Um Ultraschallphasen zu messen benoetigt man PLL synchronisierte
Clocks. Die kann man zB ueber Infrarot synchronisieren, synchron halten.
Alternativ wuerde sich eine Industriefrequenz anbieten, zB 430MHz

Autor: Andreas K. (ergoproxy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@6789 Mag schon sein das die Taktabweichung beim "normalen" Quarz das 10
fache ist dafür ist die Frequenz etwa das 100-1000 fache wodurch sie
prinzipiell gesehen genauer sind.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie schnell willst verfahren ? Wie groß ist das Spielfeld ? Mit was wird
der Roboter abgetrieben ?
Und die wichtigste Frage wie teuer darf es kommen ?

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Andreas K.: Die Frequenz spiel keine Rolle!
Bei Reichelt gibt es "normale" QUarze mit 30ppm und Uhrenquarze mit
10ppm. die ppm sind ja eine "prozentuale" (nicht auf hundert sondern auf
ne Million bezogen) Abweichung und da ist es egal wie schnell die sind.

Das Spielfeld ist ca. 3x3m groß und der Bot wird mit zwei
Schrittmotoren, 200 Schritt angetrieben.
Was den Preis angeht sollte das System nicht teurer als 50€ werden.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok jetzt mal ein Vorschlag von mir.
1. Du kannst dir das Synchronisieren vereinfachen, denn du kannst ja den
Bot an eine fixe Stelle auf dem Spielfeld geben, und somit mit ein paar
Ultraschall Pulsen die Synchronisation machen.

2. Unter dem Spiel kannst ja alle 10 Pulse die Positions unterschiede
mit Daten die durch die Schrittmotoren erhälst vergleichen und so eine
Korrektur des Zeitsignals vornehmen.

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich soll was synchronisieren mit Ultraschall? Hört sich seltsam an...
Verstehen tuh ich das nun nicht wirklich.
Der Plan war es eigentlich die Positionsberechnung sowohl durch die
Radticks als auch durch den Ultraschall krams zu machen. Im Grunde
wollte ich die Positionierung nach den Radticks machen, da die aber
driftet das ganze mit dem Ultraschall korrigieren.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann geh über Laufzeitdifferenzen. Ist glaub ich das einfachste für dein
Problem denn du brauchst nix Synchronisieren usw

MFG Patrick

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

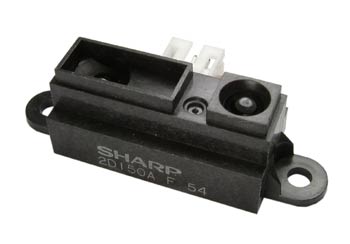

Es gibt auch sehr schöne Entfernungssensoren von Sharp auf IR-Basis,
vielleicht würden die ja helfen. Siehe Bild, erhältlich bei
CSD-electronics für gut 10 EUR.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Patrick Weinberger:
Meinst du mit Ultraschall hin und zurück? Hatte ich ja bereits gesagt,
dass das die Ersatzlösung ist.

@Travel Rec.:
Ja kenne ich aber die sind relativ träge (irgendwo im Sekundenbereicht?)
meiner Erfahrung nach und gibts denn da welche die weiter kommen als
80cm?

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo sind die den die Ultraschallsender angebracht ?

Also ich dachte so du bekommst einen Schallimpuls dann beginnt ein Timer
zu laufen der beim eintreffen des nächsten Schallimpuls seinen Wert
zwischenspeichert das machst so lang bis du von allen Basisstation die
Schallimpulse hast. Was vielleicht nicht schlecht ist wenn du die
Signale etwas Zeitversetzt versendest. Du bekommst dann eine Entfernung
+ x und als Entfernung für das erste Signal hast x. Dann kannst via
Winkel das x berechnen. Durch das x kannst auf die X/Y Wert im
Koordinatensystem schließen. (Bin aber zu faul mal das ganze
durchzurechnen)

VT: Es müssen nur die Basisstationen Synchron sein. Was aber sicher
nicht das Problem sein würd.

NT: Es erfordert enorme Rechenleistung von so einem ATmega wegen der
Winkelfunktionen!!!! Aber ein paar mal müsste das so ein ATmega schon
schaffen in der Sekunde.

MFG Patrick

P.S.: Das ist ein unerprobtes Konzept !!!

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Watt Winkel? Wie soll ich von Schall den Winkel bestimmen? Und wenn ich
meine Position nicht kenne kann ich auch keine Winkel zu den Baken
kennen.
Und wie der Master soll alleine synchron sein? Irgendetwas ist immer zu
irgend etwas anderem synchron, aber niemals alleine...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mhh ich weiß grade garnicht... kann sein, dass das nun ähnlich ist.
Kann ich nicht die Baken alle mittels Kabel synchron halten (das geht
ja) und einfach nur in regelmäßigen Abständen von jeder Bake ein US
Signal senden. Nun kennt der Bot zwar nicht die Laufzeit aber die
relativen Unterschiede zu den Baken.
Kann ich das damit nicht auch berechnen?

Autor: Patrick Weinberger (seennoob)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Trigometrischefunktionen brauchst und mindesten 3 Basisstationen.
Natürlich auch etwas Hirnschmalz zum umformen der Formeln.
Ich empfehle den Kosinussatz.

MFG Patrick

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Übrigens bedeuten Winkelfunktionen nicht zwangsläufig viel
Rechenpower...

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja Winkelfunktionen werden mit Polynomreihen gelöst wobei man ca 3
Polynom Glieder verwendet usw. Das dauert schon ein paar Takte besonders
wenn man dann mit Float Werten rechnet. Für diese nicht sehr
Zeitkritische anwendung spielt das nicht unbedingt eine Rolle(meine
Meinung nach)

MFG Patrick

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick Weinberger wrote:
> Naja Winkelfunktionen werden mit Polynomreihen gelöst wobei man ca 3
> Polynom Glieder verwendet usw. Das dauert schon ein paar Takte besonders
> wenn man dann mit Float Werten rechnet. Für diese nicht sehr
> Zeitkritische anwendung spielt das nicht unbedingt eine Rolle(meine
> Meinung nach)

Siehste, und wenn man die Winkelfunktionen vorher berechnet, in Tabellen
ablegt und Fixkomma verwendet dreht sich die ganze Sache zu Gunsten des
Mikrocontrollers um.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab Ferien und mach für irgendjemanden das Denken ich bin echt
krank!!

Aja Tabelle ist immer so eine sache die Geschwindigkeit ist von der
Genauigkeit abhängig. Wenn die Tabelle groß wird dauerts auch etwas.
Dann müssen die Werte noch gerundet werden usw. Wobei man kann die
Tabellen suche mit einfache Vorfilter extrem Beschleunigen

MFG Patrick

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick Weinberger wrote:
> Ich hab Ferien und mach für irgendjemanden das Denken ich bin echt
> krank!!
>
> Aja Tabelle ist immer so eine sache die Geschwindigkeit ist von der
> Genauigkeit abhängig.
> Wenn die Tabelle groß wird dauerts auch etwas.
Die Geschwindigkeit einer Array-Indizierung ist von der Größe der
Tabelle abhängig? Das wäre mir völlig neu und überhaupt nicht logisch.
EDIT: Achso, natürlich steigt die Prozessorlast, wenn statt einem, zwei
Bytes geladen werden müssen. Aber nur ganz ganz leicht.

> Dann müssen die Werte noch gerundet werden usw.
Quark, kann man doch schon gerundet reinschreiben in die Tabelle. Bei
weiteren Rechnungen muss man u.U. so oder so runden. Egal ob Tabelle
oder nicht.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wollte sagen die Anzahl der Einträge. Ich leid unter Koffein entzug.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Patrick Weinberger:
Danke für die Denkarbeit nur musst du mir nochmal auf die Sprünge
helfen.
So würde es ja nun aussehen wenn ich die absolute Laufzeit hätte. Die
habe ich aber nicht. Ich weiß ja nur, dass Bake 1 und 3 etwa gleich weit
weg sind und Bake 2 relativ dazu etwas weiter.
Wie kann ich das nun umrechnen?

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast mal eine Skizze von Spielfeld und Baken ?
Wenn ich ehrlich bin war das mit Denkarbeit nur ein Scherz ein Konzept
kann fast jeder aufstellen aber die Ausführung ist was anderes.

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ufff, du fragst mich was. Wenn ich genau bin beschäftige ich auch nur
mit dem Positions-Syastem für ein Team, welches am Eurobot 2009 teil
nimmt.
http://www.eurobot.org/commonfiles/docs/2009/E2009...
(Siehe Seite 9)

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich will jetzt ned lesen also was ist erlaubt zur Positionierung/was
wird zur Verfügung gestellt ?

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zur Verfügung gestellt wird garnichts. Lediglich Platformen soweit ich
weiß. Und eine Plantform auf dem Gegner um seine Position bestimmen zu
können. Man darf außerhalb alles aufstellen was man will, verkabel was
man will halt nur nicht den Bot verkabeln.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also es wär erlaubt 3 oder mehr Ultraschallsender aufzubauen? Gibt es
eine Zeitbegrenzung zur Vorbereitung des Systems ?

Autor: Matthias Larisch (matze88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und genau da wären wir wieder beim GPS Prinzip: Für einen 3D-Fix
brauchst du 4 Satelliten, da der 4. NUR für die Zeit zuständig ist. Die
Laufzeit ist schnurzpiepe, der stellt bloß die Uhr vom GPS nach.
Allerdings kann man das mit Ultraschall so nicht machen, da die
Frequenzen viel zu tief sind...
Was ich mich frage: Ist es mit 2 relativen Angaben nicht möglich, eine
2D Position in einem Rechteck eindeutig zu bestimmen? Als Beispiel:
Senderpositionen sind bekannt und fix (eventuell Dreieck-Anordnung
schlauer als 3 Seiten eines Rechtecks?)

Alle Signale gleichzeitig -> Mitte des Spielfeldes (der einzige Punkt,
wo der Abstand zu allen Kanten gleich groß ist).


Nach etwas Überlegung:

Position und Abstand der Sender sind im Roboter gespeichert (weitere
Überlegung: Abstand ist egal, wenn es insgesamt um relative
Positionierung im Spielfeld geht, also Position 1/5 X und 1/3 Y statt
Rand +3cm und Rand +5cm)

Nun betrachtet man nur die Signaldifferenzen:
Nehmen wir A als Referenz, dann haben wir
 und
.
 bedeutet, dass der Roboter auf der AB-Achse in Richtung A verschoben
ist.
bedeutet, dass der Roboter auf der AC-Achse in Richtung A verschoben
ist.

Das heißt schonmal, dass wir oberhalb der "Mittellinie" sind. Nun kann
uns
 noch die Verschiebung von der Mittelsenkrechten auf a (Strecke BC)
angeben. Kommt B vor C an, so sind wir in Richtung B verschoben und
umgekehrt halt Richtung C.

Und was mir jetzt noch einfällt ist, dass das ganze absolut zum
Mittelpunkt der Sensoren positioniert, da die Schallgeschwindigkeit ja
eine Konstante ist. Eine Beispielrechnung:
cSchall = 330 m/s.
1 Meter entspricht also 1/330 s also rund 3 ms.

Somit sind wir vom Punkt B 1 Meter weiter entfernt als von Punkt A:
sB = sA+1.
Punkt C ist 2 Meter weiter als Punkt A:
sC=sA+2.
Punkt C ist 3 Meter weiter als Punkt B:
sC=sB+3.

Dies sind 3 Gleichungen mit 3 Variablen. Aus irgendeinem Grund bin ich
grad zu blöd die aufzulösen, wo ist denn hier mein Denkfehler? Das
Prinzip sollte so aber funktionieren...

Edit: Na klar, das Ding ist ja widersprüchlich... Hmm, vielleicht hätte
ich mir keine Zeitwerte ausdenken sollen. Spricht aber immernochnichts
gegen das Prinzip :-)

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für 2D Brauchst echt nur 2 Entfernungen, wenn die Sender Fixpunkte sind.
Das Problem is das man nicht einen Synchronen Takt hat. Aber da wir bei
der Differentiellen Positionierung eine Variable mehr haben Braucht man
3 Sender.

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ufff... danke für die Überlegungen. Grübel auch grade darüber nach bin
aber noch zu keiner Lösung gekommen und deinen Ansatz verstehe ich nur
bis zu den deltas (einschließlich). Aber was du dann damit machst
übersteigt grade meinen Horizont, bin auch etwas müde ;)

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich komm auch grad ned mit :-)
Also es gibt Flächen laut regelwerk wo man was aufbauen darf.

MFG Patrick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo und dafür muss man genau wissen wo man ist.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab an dich ne E-Mail gesendet jacky2k

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab ich bekommen und geantwortet ;)

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und was spricht dagegen, den DCF77 zu benutzen, um einen Uhrenquarz
laufend zu korrigieren?

Dann hättest du nur noch die Fehler, die sich durch Drift der
Quarzoszillator-Frequenz während einer Sekunde ergeben, also absolut +/-
10 µs zu jedem Zeitpunkt.

Man könnte auch den Frequenznormal des DCF77 verwerwenden -
http://de.wikipedia.org/wiki/DCF77

Autor: Matthias Larisch (matze88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Arghs klar, ich hab dann auch am Ende nen falschen Weg eingeschlagen.
Also nun nochmal :-)
3 Sender. Ausgedachte Werte:
A (0|0)
B (0|-10)
C (18|0)

Nun empfangen wir A und nutzen das als Nullpunkt.
B und C können also im Vergleich zu A negativ oder positiv sein.

Beispiel ABSOLUTE Zeiten:
A nach 100ms
B nach 97ms
C nach 136ms.

Somit wäre (relativ) B=-3ms (-> -1 Meter) und C=36ms (-> + 12 Meter) :-)

Nun wissen wir den Abstand von A und B: 10 Meter.
Und den Abstand von A und C: 18 Meter. (Beide Werte an den Haaren herbei
gezogen)

Somit sehen wir nun, dass wir (10/2)-1 Meter von B entfernt und
(18/2)+12 Meter von C entfernt sind.
 und
.

Grafisch würde ich nun Kreise um B und C ziehen, der Schnittpunkt ist
das Ergebnis. Praktisch wird einer der beiden Schnittpunkte außerhalb
des Feldes liegen :-) Mathematisch wird das ganze ne etwas komplexere
Gleichung.
Wir habne 2 Kreisgleichungen für B und C und müssen die gleichsetzen:
b:
c:

So, mit der Hand auflösen tu ich das jetzt nicht, mein Maxima hat mir
auch verraten, dass ich mir schon wieder blöde Zahlen ausgedacht habe...
Aber das Prinzip sollte dieses mal wirklich passen :-)

Es werden übrigens 2 Lösungen herauskommen (meistens), von denen eine
außerhalb des gewünschten Spielfeldes liegen wird (hoffe ich), ansonten
muss die wahre Position anhand der letzten eindeutigen Position (+ du
weißt ja, wohin du dich bewegst) nachverfolgt werden.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist doch der Kram für Funkohren oder?
War das nicht viel seltener, also meine FUnkuhr braucht nen paar Minuten
um nen Plan zu bekommen wir spät es ist. Und ich kann mir nicht
vorstellen, das die Auswertung auf ne Millisekunde ganau ist...

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lies mal bei Wikipedia nach.

Daß die Synchronisation aus dem Stand lange dauert, heißt nicht, daß ein
synchronisierter Empfänger große Abweichungen hat.

Der DCF77 sendet sehr präzise mit 77,5 kHz als Normalfrequenzsender- das
mehr als die doppelte Frequenz eines Uhrenquarzes.

Zitat Wikipedia:
> Das Trägersignal von 77,5 kHz ist in Frequenz und Phasenlage mit der
> steuernden Atomuhr synchronisiert und besitzt deshalb nur geringe
> Abweichungen von der Sollfrequenz. Es kann auch ohne Auswertung der
> Zeitinformation als Referenzsignal benutzt werden.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
k, danke matze, ich gehe das morgen noch mal durch, bin grade total müde
und verplant. Danke!

Autor: Matthias Larisch (matze88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, das Problem der Synchronisierung gibt sich ja wie gesagt durch den
3. Sender. Wenn es aber immer noch darum geht: DCF77 ist wirklich keine
schlechte Idee, man müsste dann allerdings auf eine FLANKE des
Sekundentakts synchronisieren (der ist keineswegs immer gleich! Die
High/Low Zeiten sind nur in etwa 100/200ms mit relativ großen
Toleranzen). Gut klar, wenn ich absolute Abstände direkt ermitteln kann,
habe ich ohne Rechnerei meine 2D-Koordinaten, aber ich finde die Lösung
mit dem 3. Ultraschallsender irgendwie feiner, universeller. Nachteil
dabei ist eben, dass man die Koordinaten der Sender einstellen muss,
bevor es funktioniert (dann also sogar variabel vor jedem Einsatz auf
neuem Spielfeld).

Ich hätte da übrigens mal ein neues Problem: Wie unterscheidet man bitte
die verschiedenen Ultraschallsensoren? Klar, alle haben ne andere
Frequenz. Aber kann man dieses Überlagerungsgemisch denn einwandfrei
auswerten? Es muss möglichst genau von allen 3 Sensoren der Sendebeginn
festgestellt werden (Die Auswertung darf ja auch ruhig einige 10 ms
dauern, sofern dann eben der exakte Beginn ermittelt werden kann).

Irgendwie find ich das Thema spannend und ich wäre sehr daran
interessiert, welches Verfahren dann am Ende zum Einsatz kommt und wie
gut es funktioniert.
Jetzt geh ich aber schlafen, morgen gehts weiter. Frohe Weihnachten
nochmal ^^

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias Larisch wrote:
> Naja, das Problem der Synchronisierung gibt sich ja wie gesagt durch den
> 3. Sender. Wenn es aber immer noch darum geht: DCF77 ist wirklich keine
> schlechte Idee, man müsste dann allerdings auf eine FLANKE des
> Sekundentakts synchronisieren (der ist keineswegs immer gleich!

Nein, nimm die 77,5 kHz als Frequenznormal und schmeiß die Uhrenquarze
weg. (Mein Beitrag oben ist
Beitrag "Re: Zwei Controller synchronisieren" wieder iterativ
entstanden ;-) )

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ähh... also die Sender haben ersteinmal alle die Gleiche Frequenz von
40kHz. Unterscheiden werde ich sie durch Zeitversetzung. Sprich wenn der
1. das Signal bekommt zum senden sendet er, der zweite hingegen wartet
20ms oder so und sendet dann, der 3. wartet 40ms. Der Bot "weiß" das und
kann es ausrechnen, sprich von der gemessenen Zeit einfach die 20/40ms
abziehen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch mal zu dem DCF77 zurück: Willst du, dass ich da einen DFC77
Empfänger einsetze auf jeder Bake? Oder soll ich nur das Prinzip
übernehmen?
Und wenn ich da Toleranzen von 100/200ms habe, was zur Hölle bringt mir
das? Da ist ein Quarz ja 100.000 mal genauer!

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zitat Wikipedia:
> Das Trägersignal von 77,5 kHz ist in Frequenz und Phasenlage mit der
> steuernden Atomuhr synchronisiert und besitzt deshalb nur geringe
> Abweichungen von der Sollfrequenz. Es kann auch ohne Auswertung der
> Zeitinformation als Referenzsignal benutzt werden.

Vergiß die Uhrenquarze.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du wolltest wohl mich zitieren?
Klar, ich wollte nur sagen, dass DCF77 wohl nicht besser ist, oder?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein. Das Trägersignal des DCF77 ist in Frequenz und Phase hoch stabil -
wie es sich für einen Normalfrequenzsender gehört.

Nimm es als Taktquelle, statt der Uhrenquarze. Bau halt in jede Bake
einen Empfänger ein, der den Takt von 77,5 kHz liefert - synchron für
alle und hoch genau.

Du mußt die Teile dann nur noch zu Beginn synchronisieren - per Kabel -
und dann bleiben sie synchron.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha ok und wie komme ich an die 77,5kHz ran? Wird ja nicht der normale
Output eines DCF77 Empfängers sein oder?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Im Prinzip ein Schwingkreis, der auf den Sender abgestimmt ist. Ob du
ihn hast, das kannst du den Zeitzeichen entnehmen, aber ich schätze, daß
das garnicht notwendig ist.

Eine kleine Ferritantenne reicht aus.

Lies dir den Wikipedia-Artikel durch - dann bist du im Bilde...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zeitzeichen?
ALso die 77,5 Khz sind die Trägerfrequenz?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal für ganz Müde:

Der DCF77 sendet auf der Trägerfrequenz 77,5 kHz.

Da drauf sind die Zeitsignale moduliert. Die brauchst du aber höchstens,
um sicher zu sein, daß du deinen Normalfrequenzempfänger auch
tatsächlich richtig abgestimmt hast - ersatzweise reicht auch ein
einigermaßen genauer Frequenzzähler.

> ALso die 77,5 Khz sind die Trägerfrequenz?

Genau - muttu wiki lesen!

Gute Nacht...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nacht...
Ich werde mir das alles mal durch den Kopf schwirren lassen... denke
aber die Lösung mit dem Kabel was alle Baken verbindet und dann nur den
relativen Abstnad bestimmen ist sicherlich am einfachsten, auch wenn ich
Mathematisch noch nicht dahintergestiegen bin ;)

>Genau - muttu wiki lesen!
erledigt!

Autor: Fabian S. (jacky2k)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So gestern abend habe ich mir im Bett noch den Kopf zerbrochen und bin
auf die Lösung im Bild gekommen.
Das ganze basiert nun auf keiner Synchronisation sondern legiglich der
Tatsache, dass der Bot weiß in welchen Abständen die Signale kommen. Er
kann so a,b,c berechnen (c ist hier 0) und hat somit 3 Gleichungen und 3
Unbekannte, sollte machbar sein.
Jemand Einwände/Verbesserungsvorschläge?

Edit: Wers nicht gleich sieht: das ganze basiert auf Pythagoras.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht plausibel aus.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joa nur ich rechne grade an den Gleichung rum und habe es inzwischen
aufgegeben, mache es nun mit eine Matheprogramm was das kann nur der
spuckt mir total den Scheiß aus. Wird schon richtig sein, sieht aber
1000 mal komplexer aus als es sein könnte :P

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgednwie muss da nen Denkfehler drin sein. Wenn ich das ganze Zeugs
zusammentuhe und nach x umstellen lasse ist es in Abhängigkeit von y und
umgekehrt. Da das System aber eigentlich eindeutid ist sollte das nicht
passieren oder?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Problem:

Du kennst nur lx und ly und der Rob mißt a und b (c ist per Definition
0).

Aus diesen Angaben kannst du d0 nicht berechnen. Es bleibt also nur, die
Bakenpulse zu definierter Zeit loszuschicken, die auch der Rob kennt, um
das d0 zu bekommen.

Ergo: Du brauchst eine gemeinsame und zuverlässige Zeitbasis.

Außerdem mußt du wissen, von welcher Bake der jeweilige Impuls kam -
sonst gibt es 3 Lösungen. Diese Information erhälst du aber recht
einfach, wenn die Baken nicht gleichzeitig, sondern zu jeweils einem
eigenen definierten Zeitpunkt pulsen und die Pulslaufzeiten nicht
überlappen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwie drehen wir uns im Kreis. Das die Baken nicht alle gleichzeitig
senden ist klar und wurde auch schon erwähnt.
Und dass der Bot nen Impuls aussendet hatten wir auch mehr oder weniger
verworfen, da das mit der Synchronität zu schwer wird.
Die einzige Alternative wäre wiegesgt das DCF77 Signal, was ich aber
auch erstmal ohne probieren wollte, weils einfach einfacher ist.

Also, nochmal ne Frage: Ist in der Zeichnung die ich gemacht habe die
Poition geometrisch bestimmt, wenn a,b,c,lx und ly bekannt sind?
Ich meine ja und wenn das der Fall ist gibt es auch eine Mathematische
Berechnung dafür, wir sind nur zu blöd sie zu finden.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habs mit Maxima rechnen lassen - man kann x und y nicht isolieren
und damit nicht ausrechnen.

> Irgendwie drehen wir uns im Kreis. Das die Baken nicht alle gleichzeitig
> senden ist klar und wurde auch schon erwähnt.

Dann kommst du um synchrone Baken und Robo sowieso nicht herum.

Sieh dir das mal an: http://www.prog-link.com/dcf77/dcf77-16.html

Den Empfängerchip wirst du wohl nicht brauchen, aber die Testschaltung
unten zeigt, wie man den Empfangskreis basteln kann. Der Rest wäre nur
noch ein Verstärker, der das Signal am Schwingkreis abgreift und
nachfolgend ein Schmittrigger, um einen Taktpuls draus zu machen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum? Vielleicht ist mein Mathematischer Ansatz ja nur unklug?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, die Gleichungen sind für sich richtig, aber die Information reicht
nicht aus, aus lx, ly, a und b die Koordinaten x,y zu berechen.

Wenn g1...g3 deine Gleichungen sind, ergibt

 solve([g1,g2,g3], [x,y]);

die leere Menge - also ist es unlösbar.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du sagst die Informationen reichen nicht, heißt es, dass es
geometrisch nicht bestimmt ist. Warum? Wo? Was fehlt?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
d0 fehlt.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja normal würde ich sagen, 3 Gleichungen, 3 Unbekannte, flutscht
doch...

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um die Position zu berechnen brauchst du lx, ly und das Wissen, daß die
Baken ein rechtwinkliges Dreieck aufspannen und in diesem Umfeld den
Abstand des Robots von jeder der Baken.

Indem du eine unbekannte(!) Pseudovariable d0 einführst - die eigentlich
das C ist, wenn die beiden anderen Abstände A und B sind - bekommst du
das fehlende C nicht - da hilft kein Heulen und kein Zähneklappern...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wasn das für ne Mathematische Aussage? Weil etwas unbekannt ist bekommt
man es nicht raus?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wasn das für ne Mathematische Aussage? Weil etwas unbekannt ist bekommt
> man es nicht raus?

Ja eben - das ist genau das, was du treibst...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hä? mal angenommen du hast (x+2)^2=16, so und x bekommt man nun nicht
raus, weil es unbekannt ist? Ist ja ne seltsame Mathematik...

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Offensichtlich weißt du nicht, was du tust...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder du kannst nicht vermitteln was du mir sagen willst...

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok das geht aber GPS arbeitet nach dem Gleichen System !
(GPS-Grundgleichungen ohne Störeinflüsse
http://de.wikipedia.org/wiki/GPS-Technologie#Ber.C...
)

Also Wenn die ned Stimmen würd GPS ned gehen.

MFG Patrick

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> Oder du kannst nicht vermitteln was du mir sagen willst...

Ein Gleichungssystem mit drei Gleichungen und drei Unbekannten hat nicht
unbedingt eine Definierte Lösung. Es kann auch keine (Zum Beispiel wenn
die Gleichungen keinen Zusammenhang haben, also nicht alle zutreffen
können), oder mehrere haben (Beispielsweise wenn eine Gleichung nur eine
andere der vorhandenen Gleichungen ist, nur umgestellt.

Krasses Beispiel:
I) a = b+c
II) a = b+c
III) a = b+c

Was ist die Lösung? ;)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Würde ja heißen, dass die Gleichungen linear von einander abhängig sind,
sind meine aber glaube ich nicht :(

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
leute wo ist das problem? die baken müssen nur kommunizieren.


Wenn sich alles in einer Ebene abspielt , bei konstanter
Signalausbreitungsgeschwindigkeit:

Bake 1 sendet und Bake 2 wartet wenn das Signal bei Bake 2 eintrifft
antworet diese.

Aus der laufzeit ergibt sich die Distanz zwichen den Baken.
Wenn jetz dieser parameter codiert gesendet wird kennt der Bot den
Abstand der Baken zueinander.

Wenn er beide Baken abhöhrt und laufzeitdifferenzen ermittelt gibt es
genau 2 Punkte an denen er sich befinden kann.

Spielt eine dritte Bake mit gibt es genau noch einen punkt.

Zwei baken genügten bei Peilung  bei Laufzeit brauchst du minimum 3
Signalquellen

google nach
Loran, Decca

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Problem geht auf die Berechnung des Schittpunktes dreier Kreise
zurück, nämlich denen um die Baken.

Wenn man die drei Radien a, b, c nennt, ergeben sich daraus folgende
Kreisgleichungen:

g1: a² = x² + y²
g2: b² = (lx-x)² + y²
g3: c² = x² + (ly-y)²

Löst man das Gleichungssystem nach a, b, c auf, erhält man eine
Lösungsmenge mit 8 Lösungen, von denen mindestens eine für ein Paar x, y
sinnvolle Werte für a, b, c liefert.

Sinnvolle Werte sind positiv reell und es gilt:

  lx²+ly² >= v mit v aus {a, b, c}

Man muß sich also die passende Lösung aussuchen.

Damit der Robo seine Position berechnen kann, muß die ganze Chose
umgedreht werden: Man mißt, a, b, c und sucht dafür ein Paar x,y, das im
oben definierten Sinn "sinnvoll" ist.

Man muß also die oben skizzierte Vorgehensweise umdrehen und in der
Lösungsmenge nach einem Paar x,y suchen, das zu den gemessenen a, b, c
"paßt", wobei schon kleine Meßfehler zu Unlösbarkeit führen - die Kreise
schneiden sich dann nicht in einem Punkt.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Die Kreise schneiden sich dann nicht in einem Punkt.

uhu;

..man erhält dan ein Dreieck aus drei Schnittpunkten je zweier Kreise.

An der Stelle interpoliert der Seemann und definiert den Fehlerkreis.

Praktikablerweise bringt hier der Mittelpunkt des Dreiecks die
wahrscheinlichste Lösung

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klar, das ist die praktische Lösung, mit den Fehlern fertig zu werden.

Ich wollte damit nur aufzeigen, daß man nicht hoffen kann, ein lineares
Gleichungssystem mit drei Unbekannten ausgaußen zu können, um die
richtige Lösung zu bekommen - es ist kein lineares Gleichungssystem.


Die Definition für "sinnvolle" Lösung oben gilt nur für quadratische
Spielfelder - bei rechteckigen wirds deutlich komplizierter.

Autor: Matthias Larisch (matze88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe gerade nicht soviel Zeit dazu, aber ich habe mir vorhin nochmal
Gedanken gemacht und meine eigentlich, zu einer sinnvollen Lösung
gekommen zu sein, ähnlich (aber nicht genau) nach dem zuletzt von mir
mathematisch beschriebenen Verfahren.

Ich bin schon der Meinung, dass man das Problem auf 2 Gleichungen mit 2
Unbekannten reduzieren kann, da der 3. Sender ja nur zur
Zeitfeststellung dient, d.h. durch die Kenntnis des 3. Wertes werden die
anderen 2 Werte "absolut". (nicht ganz, aber sozusagen ^^).

Ich werde das morgen mal verschriftlichen, heute abend komm ich nicht
mehr dazu.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohh man seit ihr Experten :D (nicht böse gemeint)
Also ersteinmal wenn die Baken mit dem bot kommunizieren reichen auch 2
Baken, sofern sie an einem SPielfeldrand stehen, denn die 2. Lösung wäre
außerhalb des Spielfeldes und kann somit ausgeschlossen werden.
Und mir ist klar, dass ich das damit machen KANN nur wollte ich den
Technischen Aufwand möglichst gering halten.

Autor: Patrick Weinberger (seennoob)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da kommt mir jetzt eine Idee.
Wir haben ja Anfangswerte der Roboter beginnt das Spiel an einer
Fixenposition.
Und eine ansynchrone Uhr.
Also
1. es wird auf den ersten Schalimpulse gewartet und dann die Uhr
synchronisiert
2.nach den Schallimpulsen kommt heraus das die Uhr hinten oder vor ist.
3.Es wird die Uhr neue abgeglichen in dem man einen idealen Schnittpunkt
der 3 Laufzeiten interpoliert.
4. Schrit 2  und 3 wird so lang wiederholt bist die Uhr synchron genug
ist

Das dauert hald eine Weile und die Interpolation muss werden des Spiels
nur mehr minimal gemacht werden. Der Vorteil ist man bekommt nur einen
kleinen Kreis mit möglickeiten wo man sich befindet.

MFG Patrick

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@fabian,

dann ist ja alles klar:

syncronisieren heist kommunizieren wer wie mit wem ist egal,
die SW kann Hw z.T. ersetzen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann Kommunikation nur mit Software machen, ohne Hardware? Cool!
Ich gehe mal davon aus, dass ich was falsch verstanden habe ;)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...siehe oben z.T. bezog sich auf den HW-Aufwand zum Abgleichen der
Quarze.
Den kannst du dir schenken wenn mindestens eine Bake die Zeit der
anderen kennt. Entweder muss sie die andere Bake hören, oder sehen
können. Wobei sehen wohl besser ist. Funk allerdings wäre auf engem raum
noch leichter.


Eigentlich sollte eine Antenne am Ersten und ein Geradeausempfänger am
2.µC genügen, dann macht der master den Takt auch für den Slave?

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum kann ich mir den Aufwand schenken? Klar kennen die Baken sich
untereinander, habe ich ja gesagt, dass man die einfach mit nem Kabel
verbinden kann und fertig.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn die Baken verbunden sind, gibt die Masterbake die Zeit vor. Die
Andere piebt nur auf befehl.
Bleibt der Bot asynchron. Um ihn zu synchronisiern genügt es das er
stehenbleibt und die Ultraschallfrequenz der masterbake(flanken
detektieren) ermittelt bei 40KHz/10MHz sollte die Zeit zwischenden
Flanken für das Errechnena/Auszählen des Korrekturwertes genügen.

Diesen Wert kann er dann auch in der Bewegung kontrollieren. Da ich
davon ausgehe, dass die Bots sich nicht nahe der Schallgeschwindigkeit
bewegen eher v(bot) << v(Schall) sollte der Dopplereffekt irrelevant
oder korrigierbar bleiben.   ;)

Autor: Matthias Larisch (matze88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
irgendwie versteh ich die Welt nicht mehr, mein Ansatz funktioniert
nicht...
(Hatte eben doch noch etwas Zeit)
Aber für
 gilt immerhin schonmal (bei xC=yB und yC=xB=0)
 für "geschätzte" X und Y Koordinaten. Wo da der Wurm drin ist weiß ich
selbst nicht so genau, da fehlt noch irgendein unlinearitätsfaktor...
Den Rest meines Ansatzes kann man total verwerfen (das hier eigentlich
auch - aber ich wollts wenigstens noch schreiben)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@matze: hihi ;) geht mir ständig so :D


>Um ihn zu synchronisiern genügt es das er stehenbleibt...
NEIN!
Das Spiel hat 90 Sekunden, man muss Würfel einsammeln, die zu einem Turm
zusammenbauen und an bestimmen Orten ablegen, da bleibt absolut keine
Zeit zum stehenbleiben. Zumal das ablegen der Klötzchen Zentimetergenau
passieren muss!


So, ich sehe schon das mit den Gleichungen wird immer komplexer. Auch
wenn ihc immernoch der Meinung bin, dass es mit meinem auf dem Bild
vorgeschlagenen Methode gehen muss werde ich darauf verzichten und die
Teile mit DCF77 synchronisieren.
Jemand Einwände? :D
Weiß vorallem jemand wie ich an die 77,5kHz ran komme und wie ich sie
aufbereiten kann, so dass ich das direkt an den Interruptpin anschließen
kann?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wo spruckt der die 77,5kHz aus? Am mikro-Sekundenzeiger? :D

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zum Synchronisieren genügt die Sekundenflanke

die 77,5 kHz hat keinen TTL_Pegel und auch in einem Geradeausempfänger
wirst du kaum ein sauberes Signal bekommen. Üblicherweise wird auf 625
Hz herruntergemischt mit einem 78.125Khz VFO und PLL und dann das 1Hz
signal demoduliert.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber den VFO der PLL könnte man anzapfen und verstärken.

Das könnte ich suchen.
Ich habe bisher nur den Sekundentakt ausgekoppelt, der die Quartzuhr
synchronisiert.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha - ich versteh nur Bahnhof...
Warum das 1Hz Signal rausholen, wenn ich auch gleich das 77,5er
verwenden kann?
Gestern hatte jemand diesen Link gepostet, dann aber wieder gelöscht:
http://www.prog-link.com/dcf77/dcf77-16.html
Da sind ja nun die beiden Quarze angebaut mit 77,5kHz. Ich gehe mal
davon aus, dass die nicht das Maß der Dinge sind sondern intern an die
77,5kHz von dem Signal angeglichen werden (man kann Quarze doch ziehen
oder so).
Wenn das der Fall ist, kann ich mich dann da nicht einfach mit dran
klemmen und fertig?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist nen klassischer Geradeausempfänger mit 2 Quartzen, die hier als
schmlabandige Bandfilter Serienschwingkreis ersatz hoher Güte)
eingesetzt sind. Auch wenn die Selektion gut sein sollte dürfte das
Signal nicht gerade üppig ausfallen, noch dazu in verschmutzter
EM_Umgebung.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK und was möchtest du mir damit sagen? :D

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was möchtest du höhren?

und warum so umständlich


Darfst du erst wärend des spiels synchronisieren?
oder kann das vor dem startsignal geschehen?

zum Synchronisieren zweier Zeitbasen genügen 2 Flanken und 2 Zähler
deren Differnz den Korrekturfaktor bezogen auf den Basiszählerwert gibt.

Diese Faktor genügt für alle weiteren Berechnungen, sofern die Zeitbasis
stabil bleibt, egal ob sie synchron ist. Sie wird in 2 Minuten kaum
driften.


andererseits
Wenn du eine Bake mit 0.1 mW auf 0.15-30 oder auf 433 MHz am Spielfeld
senden lässt hast du ein deutlich stärkeres und Stabileres
Synchronsignal als mit irgendeinem DCF Emfänger

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wenn das der Fall ist, kann ich mich dann da nicht einfach mit dran
klemmen und fertig?

nein nicht an den Quartz


Aber an Pin 16 liegt so empfangbar der 77,5 KHz Takt an.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:
> was möchtest du höhren?
Keine Ahnung, eine Anregung? Habe kein Plan von sowas :(
>
> und warum so umständlich
>
>
> Darfst du erst wärend des spiels synchronisieren?
> oder kann das vor dem startsignal geschehen?
>
> zum Synchronisieren zweier Zeitbasen genügen 2 Flanken und 2 Zähler
> deren Differnz den Korrekturfaktor bezogen auf den Basiszählerwert gibt.
>
> Diese Faktor genügt für alle weiteren Berechnungen, sofern die Zeitbasis
> stabil bleibt, egal ob sie synchron ist. Sie wird in 2 Minuten kaum
> driften.
Ich soll ne Software-Korrektur einbauen? Und wie berechne ich den ganzen
Kram mit Temperaturschwankungen etc???
>
>
> andererseits
> Wenn du eine Bake mit 0.1 mW auf 0.15-30 oder auf 433 MHz am Spielfeld
> senden lässt hast du ein deutlich stärkeres und Stabileres
> Synchronsignal als mit irgendeinem DCF Emfänger
Klar, vorallem weil ich Amateurfunker bin... denke da würden wir sofort
disqualifiziert werden!

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:
> Aber an Pin 16 liegt so empfangbar der 77,5 KHz Takt an.
Aha...sicher? Sieht für mich eher aus wie das bereits dekodierte Signal,
mit den Sekunden-Flanken.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oops habe den dekoder nicht darin vermutet aber an Pin 7 sollte es
klappen


http://www.datasheetcatalog.org/datasheet/Temic/mXyzuryw.pdf

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und das Signal sie in etwa wie aus? Ist das ein Rechtecksignal oder noch
Sinus? Welche Amplitude?
Und was viel wichtiger ist: Hat jemand eine Idee wo ich das IC herkommen
kann, nach Möglichkeit nicht für ein halbes Vermögen.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
>> andererseits
>> Wenn du eine Bake mit 0.1 mW auf 0.15-30 oder auf 433 MHz am Spielfeld
>> senden lässt hast du ein deutlich stärkeres und Stabileres
>> Synchronsignal als mit irgendeinem DCF Emfänger
> Klar, vorallem weil ich Amateurfunker bin... denke da würden wir sofort
> disqualifiziert werden!

Falls das Ironie war: Für die angegebene Frequenz/Leistung muss man kein
AFU sein.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha wusste ich garnicht... und was meintest du mit 0,15-30? Mhz? wären
ja minimal 150kHz. Würde ja passen. Aber warum dann nicht einfach das
DCF77 Signal verwenden? Meinst das ist zu schwach?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein muss man nicht, es war durchaus ernst gemeint.

27 und 433 Mhz CB/ISM währen durchshaus nutzbar. Außer dem, wen dein µC
durch "ungünstige" Leitungsführung QRM erzeugt(im zulässigen Rahmen), so
kannst du den durchaus für die Synchronistion nutzen ;-)
oder ist das in den Spielregeln ausgeschlossen?

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weiß ich jetzt nich ob das ausgeschlossen ist. Ich würde es ja auch dann
wohl nicht so machen, dass ich den Sender selber baue (habe ich zu viel
Angst da ne Frequenzschleuder hinzustellen) sondern einfach en normales
Funkgerät oder so dafür nehme. Sollte ja auch gehen oder?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja das Signal wird zwar mit 10KW gesendet ist aber ortsabhängig sehr
schwach und wird stark gestört. Es gab mal ne CB-Freq für Lehrzwecke im
LW-Band glaube 123kHz. Ein Elektronikbaukasten hatte da mal HF
Experimente drauf.

Weis aber nicht ob das noch aktuell ist.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal zum Mitdenken:

Der DCF77 hat angefangen als Normalfrequenzsender - da hatte er noch
kein Zeitzeichen aufmoduliert.

Mittlerweile hat ers und auch noch Wetterinformation - aber er ist immer
noch ein Normalfrequenzsender, der in Frequenz und Phase hoch genau
mit einer Cäsium-Atomuhr synchronisiert ist.

Einzelheiten hier: http://de.wikipedia.org/wiki/DCF77
http://de.wikipedia.org/wiki/Normalfrequenz

Wenn man aus dem Trägersignal, das man mit einem Schwingkreis mit einer
Ferritantenne empfangen kann, ein Rechtecksignal gewinnen kann, dann hat
man zu mindest die Frequenz 77,5 kHz mit sehr geringer Abweichung, die
man als Takt verwenden kann - denke ich zumindest.

Den Empfängerchip braucht man dazu nicht wenn man das Zeitsignal nicht
decodieren will.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alternativ auch die RFM12 von Pollin.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok und wozu soll ich die Module verwenden? Nur um die Tragerfrequenz zu
erzeugen?
@Kleber: Wenn ich das IC nicht einsetze, wie geht das dann?
Schwingkreis?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ uhu

Das problem ist, das das Signal äußerst Schwach und nur sporadisch
emfangbar und stark gestört ist nur eine aufwendige Fehlerkorrektur
(Plausiblitätsprüfung) erlaubt, es überhaupt sinnvoll auszuwerten, wenn
mann nicht unnmittelbar neben dem Sender steht. In einer Halle voller
QRM braucht man schon fast Korellationsempfänger, das Signall in all dem
Müll wiederzufinden.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha ok. Und wie mache ich das dann mit 433Mhz? Die kann ich ja schlecht
an den Interrupt Pin hängen? Brauch ich da wieder son Frequenzteiler
oder wie die heißen?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
um eine eigene zetbasis zu senden, welche die slaves syncronisiert.
einfach wie ein metronom tickenlassen in bake "A" empfänger in bake"B"
und Bot

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du taktest den Sender, und die AM empfänger liefern dir den Takt in dem
du den Sender ein und ausschaltest.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
QRT

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So... es gibt noch eine viel einfachere Lösung, auf die Patrick gekommen
ist. Genau wie GPS es macht. Man synchronisiert einfach alle Baken
untereinander mit Kabel. Tut auf beide Seiten ein Quarz. Wenn nun der
Bot der Zeit vorauseilt werden die berechneten Entfernungen du den Baken
immer kleiner werden als sie in wirklichkeit sind. Wenn man nun mehrere
Baken einsetzt wird sich zeigen, dass die berechneten Schnittpunkte eine
größere Streuung haben. Sellt man das fest kann man mit der
Schallgeschwindigkeit berechnen um wie viel der Quarz im Bot falsch
läuft und er korrigiert ihn.
So einfach ist das ;)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guten Morgen

In diesem Falle wollte ich anzeigen, dass ich den Sendebetrieb
einstellte.


noch ein Funknahes Verfahren fällt mir da ein das aber kein Funk ist!
mit eienr Induktionsschleife könntest du alle Bots syncronisieren.
Ich besaß in meiner Kindheit vor 40 jahren ein Fahrzeug welches bei
jedem Impuls innerhalb der induktionsschleife die Richtung wechselte.

http://www.itwissen.info/definition/lexikon/Indukt...

dabei wurde ein Verfahren benutzt wie bei der Höhrgeräte akustik

die schleife begrenzte das aktionsfeld, und die signale wurden als NF
eingespeist. innerhalb der schleife konnte das fahrzueg diese NF sigale
empfangen.


das ginge auch mit einem µ und einem Kleinem Verstärker sogar
Phasenkorrekt,
einfach ein flachbandkabelmit zehn inreihe geschalten adern um das
Spielfeld legen und alle Bots kennen die Systemzeit.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joa wäre auch ne Möglichkeit ;)
Ich werde mich heute mit meinem Audio-Spezialisten treffen und den
ganzen Krempel mal aufbauen. Melde mich dann wieder wenn es läuft oder
noch mehr Probleme gibt.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry ich muss hier nochmal für Unruhen sorgen ;)
Ich brauche ja nun im Bot und in den Baken ein Quarz. Was würdet ihr mir
empfehlen? Ein Uhrenquarz direkt an den Timer anschließen oder einfach
nen normales 8/16Mhz Quarz nehmen, damit den µC antreiben und dann mit
dem Timer auf die gewünschte Frequenz machen?
Was ist verallem genauer?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spar dir den Uhrenquartz.
Wenn du serielle Comm(UART nutzen willst nim nen 11,0592 Mhz) der ist
für 19.200 Baud geeignet

Wichtig ist ansonsten das man eine ms(oder 100µs) genauae systemuhr hat,
die alle systemkomponenten zu synchronisieren vermag und das alle
systemekompnenten schnell genug sind dieser zu folgen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seriell? Kann ich doch auch mit nem 16er verwenden? Habe ich zumindest
bislang immer gemacht und ging wunderbar.

> Wichtig ist ansonsten das man eine ms(oder 100µs) genauae systemuhr hat, ...
Ja und meine Frage war, wie ich das am besten mache. Du sagst einfach
nen normales Quarz und Timer mit Prescaller/Overflow verwenden?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
joop aber halt die baken und bots syncronisieren(z.B. Korekturfaktor für
die autonomen)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Faktor? Ich wollte das nun wie zuletzt beschrieben immer zur Laufzeit
neu korrigieren.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Schallgeschwindigkeit berechnen um wie viel der Quarz im Bot falsch
>läuft und er korrigiert ihn.


ja mit einem Korrekturfaktor z.B. 1002/1000 oder 998/1000

heist bezogen auf die basis,

muss der interne timer statt 100o takte 1002 takte zählen,
Korrekturfaktor = 2 promille


umgekehrt 998/1000
Korrekturfaktor = -2 promille

oder genauer vielleicht -1958 pro µ

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
faktor= normierte differenz

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:
> Spar dir den Uhrenquartz.
> Wenn du serielle Comm(UART nutzen willst nim nen 11,0592 Mhz) der ist
> für 19.200 Baud geeignet

Oder 14,7456MHz. Aber damit gehen eigentlich alle Baudratenfrequenzen
zwischen 1200-115200 Baud (theoretisch) Fehlerlos, nicht nur 19200Baud.

Mit 16 MHz kommst du nur auf ein paar Frequenzen mit einem kleinen
Fehler. (1200, 2400, 19200 usw.). Zumindest bei den normalen AVRs. Die
XMega AVRs haben ja nun endlich auch fractional baud rate divider :-)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SO....
war bis grade beim Kollgen und wir haben mal den ganzen Hardware Krempel
aufgebaut. Funktioniert auch relativ gut. Also die gesendeten Signale
kommen beim Micro klar und deutlich an, man kann jeden Millimeter
Bewegung auf dem Oszi erkennen, aber es gibt ein Problem: Irgendetwas
schwingt extrem nach.
Hier gibts nen Video: www.dirk-soft.de/CIMG3028.AVI
Da sieht man es ein wenig. Oben der Sender, unten das Mic. Die
Signaldauer der Mics ist deutlich länger als die des Senders.
Reflektionen von Wänden etc sind es meiner Meinung nach nicht, da das
ganze länger wird, wenn man es dichter an den Sender hält. Was ja bei
Reflektionen von Wänden egal wäre.
Das Signal bestand zu dem Zeitpunkt aus 10 Schwingungen, danach folgt
eine lange Pause.
Kann sich das jemand erklären? Braucht ihr mehr Infos wie die
Beschaltung war?

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> Braucht ihr mehr Infos wie die Beschaltung war?

Das wäre sehr wünschenswert, denn was ihr da gebastelt habt,
erschließt sich mir überhaupt nicht.

Autor: Fabian S. (jacky2k)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier schon mal die Empfängerschaltung.
Danach kommt dann noch ein Verstärker-OP mit Faktor 100 und ein analog
Komparator. Das ist aber nicht wichtig, da das Problem bereits bei
diesem Schaltungsaufbau besteht.
Ich mach eben noch den Sender...

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
joop

das hatte ich hier auch schon mal die Mikes müssen (glaube ich) eine
entsprechende Bürde(Last)bekommen um gedämpft zu werden. Sieh mal ins
Datenblatt.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo kommt die denn hin?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
erklärung: lasse einen Gummiball fallen.
...
richtig ein Impuls reicht solange bis die Energie in Wärme umgewandelt
wurde.

Die Dämpfung ist umgekehrt proportional, der Sensiblität also macht man
die Mikes so empfindlich wie möglich, und der nutzer muß eine
entsprechende Bürde basteln.

Dämpfen ist einfacher als empfindlicher machen ;)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie belastet man einen generator?

nen R(C) Glied nach Ground ?

ein wenig üben...

aktive gegenkopplung?

datenblatt + versuch macht klug

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum muss sich jeder so ausdrücken, dass ich es nicht verstehe? :D
Meinst du das? http://de.wikipedia.org/wiki/B%C3%BCrde

Und was ist mit dem Sender? Schwngt der nicht auch?

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ähh die Senderschaltung bekommt ihr nicht, ich blick da nicht durch.
(Habe ich nicht selber gebaut, nur zugesehen^^)
Wenn ichs recht verstanden habe einfach ein 40kHz Signal vom µC und ein
Schmitt-trigger. Der Sender bekommt dann +/-5V Rechteck.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja das wollt ich dir gerade schreiben. Die Transmitter schwingen auch
nach sind aber insgesammt träger und unsensibler als die Reciver, da sie
mehr Energie umsetzen(aushalten)sollen. Speichern also auch mehr
Energie.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. wrote:
> Wenn ichs recht verstanden habe einfach ein 40kHz Signal vom µC und ein
> Schmitt-trigger. Der Sender bekommt dann +/-5V Rechteck.

Wohl eher ein Pegelwandler, der die µC-Signale sind ja schon ziemlich
steil, aber eben nicht +/- 5V

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joh, so hatte ich das auch gemacht. Allerdings habe ich festgestellt das
eine Erregung mit  einem  1µS impuls am Sender den Empfäger ca. 20ms
nachschwingen lies. Es handelte sich um Tests für einen
US-Entfernungsmesser. Die maximale Entfernung lag bei ca 2,5 m. Die
minimale auswertbare Entfernung bei ca. 10 cm.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Uhu Uhuhu wrote:
> Wohl eher ein Pegelwandler, der die µC-Signale sind ja schon ziemlich
> steil, aber eben nicht +/- 5V

Ja ist auch nur so in etwa, haben zur Zeit ne Notlösung meinte er, mit
einem NE555 ;)

Winfried J. wrote:
> Joh, so hatte ich das auch gemacht. Allerdings habe ich festgestellt das
> eine Erregung mit  einem  1µS impuls am Sender den Empfäger ca. 20ms
> nachschwingen lies. Es handelte sich um Tests für einen
> US-Entfernungsmesser. Die maximale Entfernung lag bei ca 2,5 m. Die
> minimale auswertbare Entfernung bei ca. 10 cm.

Und hast du das mit dem Nachschwingen in Griff bekommen oder einfach
ignoriert?

Autor: Fabian S. (jacky2k)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Für die, die etwas rätseln wollen, hier ein paar Bilder vom Empfänger.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, du bist also ein Wiedeholungstäter ;-) -- Sehr interessant.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja ich habs schon vor nem jahr rumpiepsen lassen, weiß aber nicht wie
weit michael noch kam.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich gehe auf QRT

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Um ein Nachschwingen zu unterdrücken muss während der letzten halbwelle
> eines Microbursts eine genau die Schwingunsenergie zeherenden aktive
> Dämpfung erfolgen.

Sehr schön. Und wie kann ich mir das vorstellen?

Autor: Mr. Trigger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beitrag "Controller Synchronisation über FBAS-Signal"

Beitrag "Synchronisation über Funk"

Folgende Lösung wurde realisiert:

Im Raum wurden 4 Ultraschall-Sender installiert (in jeder Ecke einer).
Diese sind über eine Leitung synchronisiert.

Sender 1 (X1/Y1/Z1):
Sendet alle 02, 12, 22, 32, 42 und 52 Sekunden jeder Minute einen
Impuls.

Sender 2 (X2/Y2/Z2):
Sendet alle 04, 14, 24, 34, 44 und 54 Sekunden jeder Minute einen
Impuls.

Sender 3 (X3/Y3/Z3):
Sendet alle 06, 16, 26, 36, 46 und 56 Sekunden jeder Minute einen
Impuls.

Sender 4 (X4/Y4/Z4):
Sendet alle 08, 18, 28, 38, 48 und 58 Sekunden jeder Minute einen
Impuls.


Der autonome Roboter kennt die Koordinaten der Sender 1..4 und hat einen
Ultraschall-Empfänger. Aufgrund der Laufzeiten errechnet sich der
Roboter  alle 10 Sekunden seine Position neu (Koordinaten: Xr/Yr/Zr),
und dies mit einer Genaugigkeit von +/- 5mm. Die ganze Berechnung wurde
in Integer-Format realisiert und ist verdammt schnell...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau so will ichs auch machen, nur ohne Synchronisation, da es ja wie
bereits mehrfach gesagt nicht nötig tut.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendjemand hatte ja den Tipp gegeben, dass man das Mic belasten soll.
Kann mir jemand sagen mit wie viel Ohm etwa?
Der Pull-Up hat 10k, wenn ich da nun ne 10k Belastung dran mache hat das
Mic ja nur noch die hälfte der Spannung, ist das schlimm?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Karl Zeilhofer (griffin27)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab jetzt nur bis zur Hälfte des Threads gelesen...
Bei uns an der Uni (JKU Linz) beschäftigen sich auch einige Leute mit so
genanntem Local Position Measurement (LPM; Stichwort Hallen-GPS).
Hab leider keine tieferen Einblicke in deren Arbeit, aber das alles ist
nicht wirklich einfach.

Mir scheint die Lösung mit relativer Zeitmessung am sinnvollsten.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat noch jemand eine Idee wie ich das Nachschwingen verhindern kann?

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Nachschwingen kannst du nur mit sanfter Gewalt verhindern. Du hast
einfach die falschen US-Wandler ausgesucht. Dein Wandler ist für hohen
Wirkungsgrad gezüchtet, damit die umliegenden Schaltungsteile möglich
billich billich sein können.
Du brauchst eigentlich breitbandige Wandler, z.B. die von Polaroid bzw.
suche dir welche mit möglichst hoher Arbeitsfrequenz. Es gibt auch
welche mit 100kHz aufwärts.

Der einfachste schnelle Fix wäre eine Miniatur-Mikrofonkapsel nur für
den Empfänger. Nicht alle, aber viele, gehen locker bis 40kHz wenn man
nicht die volle Empfindlichkeit nutzen muß.


Gruß -
A.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was meinst du mit US-Wandler? Umwandler von Schall in Strom, sprich nen
Mic?
Also denkst du, dass es am Mic liegt?

Was mir da grade noch seltsames einfällt: Als wir das ganze am Oszi
hatten, hatte ich mal ein Programm geschrieben, was ein Burst von 20
Pulsen sendet und dann eine Pause macht. Nach den 20 Pulsen war wieder
das nachschwingen. Aber: Ich hatte in der Mitte einen Impuls
ausgelassen, also das Signal ein wenig kodiert. Hat auch funktioniert,
da man es dann piepen hören konnte. So naja das interessante war nun,
dass man auf dem Oszi (was am Mic hing) den fehlenden Impuls super sehen
konnte! Wie kann das sein, wenn das doch nachschwingt?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Voll gegenkoppeln und den ersten OAmp (Verstärkung <= 1) lediglich als
Puffer nutzen und erst am 2.OAmp verstärken.

Die Leistung am Sender über Spannungsteiler reduzieren.

Ich werd morgen mal tests dazu machen

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Leistung zu minimieren ist keine Alternative, da der Schall schön
weit kommen muss.
Wieso zwei OPs? Bislang habe ich nur einen und wollte den jetzt durch
ein L293d ersetzen, weil ich 4 Sender betreiben muss :( Der hat dann ja
noch mehr Power.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
US=Ultraschall-Wandler
Ich dachte das wäre dein Problempunkt?

Ich habe vor Jahren mal vermutlich die gleichen Kapseln wie du
ausprobiert, in einer Plastikröhre. Man konnte die Laufzeit des Signals
gut messen. Durch das Nachschwingen hat man aber eine räumliche Totzeit
von ca. 10cm gehabt, wenn man es nicht irgendwie unterdrückt.

Wie sieht dein Sender aus? Steuerst du den Wandler resonant an? Das wäre
dann in deinem Fall schlecht. Du willst ja möglichst heftige kurze
Impulse. Also einfach mit einem kräftigen Treiber den US-Geber
'rumreißen'. Der darf gar nicht mehr dazu kommen ein Eigenleben zu
entwickeln. Dsa bessert das Verhalten wesentlich. Es bleibt aber bei der
Aussage, das die Kapseln für hohe räumliche Auflösung ungeeignet sind!

Am Empfänger kannst du einen Impedanzwandler verwenden. Die sind am
Eingang sehr niederohmig und damit bedämpfen sie den US-Empfänger. Suche
bei Google nach "Impedanzwandler OpAmp" z.B. als Fotodioden-Verstärker.
Problemkreis der gleiche wie bei dir. Einfacher wäre ein passendes
Mikrofon als Empfänger zu verwenden. Die sind von Natur aus
breitbandiger.

Merke: Bandbreite antiproportional Ein-/Ausschwingzeit
Lese doch einfach mal über Schwingkreise bei Wiki. Dir fehlen die
wichtigsten Grundlagen.


Gruß -
A.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du das signal gegengekoppelt zurückführst, kanst du die membran der
Kapsel mechanisch nahe der Nullposition halten, was ein nachschwingen
ausschliest. Du mist dann die Kraft mit dem OAmp, welche dazu nötig ist.
Erst deren Stromäqivalent an einer Last führst du dem
Spannungsverstärker als eingangsgröße zu.

Die Transmitter mit viel Power zu übersteuern bringt keinen
Leistungsgewinn. Lediglich die nichtabgestralte und nicht verheizte
Energie schwingt im System weiter zwichen Feder und Masse hin und her,
und behindert die Nahauflösung.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaube es geht ihn gar nicht um die Nahauflösung. Wer brauch schon
Abstände zu den Baken unter ca. 10cm? Was er meint, ist wohl die
'spatiale' Auflösung, also die Genauigkeit seiner Position auf dem
Spielfeld.


Gruß -
A.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>So naja das interessante war nun, dass man auf dem Oszi (was am Mic hing) >den
fehlenden Impuls super sehen konnte! Wie kann das sein, wenn das doch
>nachschwingt?

Das spricht für ein Nachschwingen des unbelasteten Transmitters, ein
ausgelassener Impuls scheint ihn schon schwach zu dämpfen solange die
treibendestufe niederomig ist. Der Recive scheint in diesem Fall schon
soweit gedämpft zu sein, das der Impulsausfall erfassbar wird.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo mei

Denn braucht er nur die erste Pulsflanke auszumessen und den Schwanz zu
ignorieren Totzeit.

Beschränkt aber auch die Pulsfolgefrequenz aber nur gering.

Im Zeitschlitzverfahren jedoch verschlechtert sich dadurch die
Messgenauigkeit am bewegten Objekt.,da er während der Totseit des
geblendeten Snesors keinen neuen Impuls der Nächsten Bake aufnehmen
kann.

sorry Fabian Abdul hat den Durchblick

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh ich blicks inzwischen nicht mehr. 1000 Meinungen und ich versteh nur
die Hälfte.

> Das spricht für ein Nachschwingen des unbelasteten Transmitters, ein
> ausgelassener Impuls scheint ihn schon schwach zu dämpfen solange die
> treibendestufe niederomig ist. Der Recive scheint in diesem Fall schon
> soweit gedämpft zu sein, das der Impulsausfall erfassbar wird.
Ähh wann ist er denn mal hochohmig? Soweit ich weiß nie.

> Im Zeitschlitzverfahren jedoch verschlechtert sich dadurch die
> Messgenauigkeit am bewegten Objekt.,da er während der Totseit des
> geblendeten Snesors keinen neuen Impuls der Nächsten Bake aufnehmen
> kann.
Und genau das ist mein Problem. Der Bot bewegt sich mit bis zu 1m/s und
wenn ich ne halbe Ewigkeit auf die Ultraschallsignale warten muss und
dann auch noch 4 Stück davon. In der Zeit ist der Bot übers halbe
Spielfeld gefahren...

> Wie sieht dein Sender aus? Steuerst du den Wandler resonant an? Das wäre
> dann in deinem Fall schlecht.
Hmpf... Momentan mit einem gestuertem NE555 (weiter oben beschrieben).
Und mein neuer Plan ist (auch schon beschrieben!) ein L293D zu
verwenden.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also wenn du schneller messen willst, ist "more power"  und resonant
keine alternative in geschlossenen Räumen. Du kannst da weder
Mehrfachreflektionen ausschließen und mußt zudem abwarten bis der
impulsvollständig im Rauschen untergegangen ist bevor du den nächsten
senden kanst, weil sonst der Reciver einlaufende signal weder einer Bake
noch einer zeitscheibe zuzuordnen vermag.


Zum schnellen Messen must du also dissonante orts-und-zeit-codierte
Pulsepakete auf unterschiedlichen Kanälen umlaufend senden und erfassen.
So kann der Prozessor auf das jeweils jüngste signal jeder bake
zugreifen und daraus den neuesten Standort errechnen, auch wenn sich der
Bot in unmittelbarer nähe einer Bake und weit weg von einer Anderen
befinden.

Stichworte DSP FFT

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian, du kannst die physikalischen Grenzen nicht neu ziehen! Wenn du
eine hohe Meßgeschwindigkeit brauchst, muß das dein Sensorsystem auch
von seinen Eigenschaften her unterstützen. Du kannst das mit deiner
Schaltungstechnik allerhöchstens verschlechtern oder dich sinnlos auf
den Kopf stellen.

Der L293 hat viel Leistung, interessiert sich aber nicht für seinen
Ausgang! Der gibt dann einen kräftigen digitalen Impuls raus mit allen
tollen Oberwellen und die soll dann der US-Wandler verdauen...

Ein schneller Audio-Verstärker wäre besser! Den kannst du nämlich
gegenkoppeln, so daß dieser was vom Eigenleben des US-Wandlers
mitbekommt. Am Eingang bräuchtest du dann einen Sinus. Ich sehe schon,
denn hast du natürlich auch nicht :-)

Ich kann dir aus dem Kopf leider auch nicht sagen, WIEVIEL Bandbreite
deine Wandler für deine gewünschte Geschwindigkeit brauchen. Das würde
ich persönlich ausprobieren, man kann es aber sicherlich auch berechnen.

Als Anhaltspunkt würde ich mal sagen, das man drei Wellenlängen des
Nutzsignals für ein gutes erkennbares Ereignis brauch. Also rechne dir
aus, wie lange das bei 40kHz in Luft dauert.


Da fällt mir gerade ein Diplomarbeit ein, wo ein Typ deine Navigation
mit US machte und alles exakt herleitete. Der hatte sogar extra Tütchen
gebastelt, um den US kreisförmig abstrahlen zu können. Wenn es dir
hilft, wühle ich mal auf der Festplatte.


Gruß -
A.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja ne ist klar, und nen kleines Atomkraftwerk bau ich auch noch eben mit
ein, denn das ganze brauche ja mindestens 100mA :D
Sorry, zu kompliziert :)

Was mich eigentlich am meisten stört ist, dass ich nicht weiß was denn
die Nachschwingungen verursacht. Habe ich schon zich mal gefragt und
keiner hat mir bislang ne richtige Antworte gegeben, soweit ich mich
erinnern kann.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried, er ist zumindest schaltungstechnisch absoluter Anfänger! Ein
Stichwort wäre auch noch Korrelation von Chirps. Fledermäuse kennen sich
da super aus :-)

- A.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Nachschwingen ist wie bei einem Feder-Masse-System. Der Wandler wird
von dir angeregt, lädt sich mit jeder Schwingung mehr Energie in sein
System und wird die dann genauso schlecht wieder los durch die Dämpfung
deines Treibers nach dem gewünschten Impuls. Das ist doch nicht schwer
zu verstehen!

Und solange er da so rumschwingt, schwingt auch seine Membran und damit
die Luft und das Ergebnis kennst du ja...


Der grundlegende physikalische Hintergrund ist auch simpel: Der Wandler
hat eine hohe mechanische Steifigkeit, weil er aus Keramik besteht. Die
anzuregende Luft ist extrem weich. Sie ist zwar bei US-Frequenzen härter
als in unserem Hörbereich, der Unterschied ist aber immernoch
katastrophal groß! In dem Wandler ist eine runde kegelförmige Platte.
Die zusammen mit einer lambda/4 resonsten Abstand zu einer
Reflexionsschicht unterhalb des Sensors (Auf der Seite wo er die Pins
hat), erzeugt einen Resonanzraum von 40KHz mit Anpassung an die Luft. So
ein Wandler ist High-Tech auch wenn man es nicht vermutet! Die Anpassung
ist nun aber immernoch schlecht, weil der Wandler einfach viel zu wenig
Fläche hat! Deswegen schwingt er so dämlich nach. Er kriegt die Energie
einfach nicht schnell genug in die Luft bzw. umgekehrt kann er sich
nicht fest genug an die schwingende Luftsäule ankoppeln, wenn du ihn als
Empfänger benutzt.

Das allgemeine Prinzip dahinter ist einfach Brechung an
unterschiedlichen Schichten. Gibt es auch bei Linsensystemen in der
Optik. Die Gesetze von dort gelten hier auch.

Sender und Empfänger sind fast gleich. Der eine wird in Parallelresonanz
betrieben, der andere in Serienresonanz. Ansonsten kann man sie aber
auch mit schlechteren Eigeschaften durchaus gleich machen oder
vertauschen. Der für Sender war wohl in Serienresonanz. Ich weiß das
nicht mehr aus dem Kopf. Ist egal, nimm halt den Sender fürs Senden und
den speziellen Empfänger fürs Empfangen. Dann hast du die höchste
Reichweite. Die beiden unterschiedlichen Kapseln kann man ja immer
zusammen kaufen.



- A.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
d.h. doch ich könnte die Schwingung schon reduzieren, wenn ich weniger
Impulse sende, vielleicht nur 2-4 oder so?

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja! Aber mit weniger Schwingungen pro Meßimpuls-Ereignis sinkt auch die
erreichbare Amplitude! Erinnere dich an das Feder-Masse-System. Weniger
Amplitude bedeutet weniger Reichweite, da dein Empfänger eine feste
erreichbare eigene Empfindlichkeit hat (Die wird hauptsächlich von den
Umgebungsgeräuschen und dem Eigenrauschen bestimmt). Es ist ähnlich wie
bei der Heisenbergschen Unschärferelation. Man kann nicht hohe Auflösung
und hohe Empfindlichkeit gleichzeitig haben! Da mußt du einen Kompromiß
finden.


Man kann das nun technisch noch extrem viel weiter treiben. Du wärest
erstaunt, was machbar ist. Als Beispiel nannte ich schon Fledermäuse.
Die sind in der Lage im Dunkeln einen im Raum gespannten Bindfaden zu
umfliegen! Ihre Sendefrequenz liegt je nach Art irgendwo im Bereich
15kHz bis vielleicht 300kHz. Viele Arten senden extrem breitbandig in
Chirps. Jetzt wirst du zu Recht einwenden: Das kann ja nach den
bisherigen Ausführungen dann kaum funzen! Die Viecher schaffen das aber,
hatten aber auch über 100 Millionen Jahre Zeit für die Entwicklung und
wer schlechter war, wurde zu früh gefressen ohen Spaß gehabt zu haben...
Es gibt diverse Kreise vor allem beim Militär, die gerne wüßten wie die
Tiere solche extremen Leistungen verbringen können.

Soweit sind wir hier noch lange nicht. Aber es geht noch einiges!
Aber sowas mache ich nur noch gegen Geld. Die vergangenen Jahre des
Lernens müssen kompensiert werden :-)


- A.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok dann wer ich mal die Platine bauen und mal alle mögliche Potis
einbauen um alles einzustellen. In der Hoffnung, dass der richtige Hebel
dabei ist :D

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit Potis kommst du da nicht weit. Das wird schon mindestens Spulen und
Hirnschmalz brauchen. Simuliere deine Ideen mit LTspice.


Gute Nacht -
A.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man da Schall simulieren?
Kannst du mit sagen was die Ersatzschaltbilder meiner US-Geräte sind?
Und im Übrigen: Es geht ja schon, schwingt nur nach. Muss ich halt nen
haufen Rechenaufwand betreiben um das zu kompensieren.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kann den Schall als schwach gekoppelten Trafo simulieren.
Mechanische Größen lassen sich in elektrisch Äquivalente umrechnen.
Ersatzschaltbilder habe ich irgendwo auf der Platte.
Bevor du so tief einsteigst und sich das für dich vielleicht in dieser
Anwendung gar nicht lohnt, schau hier mal rein:
http://www.informatik.uni-kiel.de/~railway/Downloa...

Vielleicht reicht dir die dortige Leistung bereits aus?

Sei dann aber nicht enttäuscht und auf mich sauer, wenn dir keine Arbeit
außer Nachbauen mehr bleibt :-)


Jetzt muß ich aber wirklich noch etwas arbeiten...


Gruß -
A.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Abdul

na da haste ja was angerichtet, die Arbeit hab ich gleichmal
abgespeichert. ;-)
Auch wenn mir die Grundlagen und das Schaltungswissen nicht fehlten, so
komplex ausgearbeite wird man die "Spielerei" selten irgendwo nachlesen
können.

@ fabian,
studiere jeden Strich dieser dieser Arbeit. Dann sollten die meissten
deiner offenen Fragen geklärt sein, und die gefundenen Antworten neue
Fragen  nach sich ziehen. Besser kann das hier im Forum sicher niemand
darlegen, dazu ist das Thema einfach zu komplex.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@fabian,
drei Dinge habe ich beim diagonalen Lesen herausgefunden

Erstens: Das Verfahren arbeitet nach dem more Power Laufzeitprinzip wie
du es dir vorstellst und ist von daher relativ träge wegen der langen
Totzeiten.

Zweitens: Unmittelbar vor Messungsbegin wird per Funk die Bake
identifiziert, und zudem die Zeitbasis synchronisiert.

Drittens, mit bis zu 5  Baken (je 3 Baken sind an einer Messung
beteiligt) erhält man ein System welches auf Grund der der physikalisch
mathematischen Grenzen des zugrundeligenden Verfahrens schon im
statischen Breich weit unter deinen Erwartungen liegen dürfte.

Ein großes Grafiktablett als Untergrund sollte genauerer Ergebnisse
zeitigen.

Mfg Winne
p.S.
Das von Abdul angesprochene Korrellationsverfahrenverfahren zusammen mit
drei bis vier codiert_dauaer_sendenden Baken könnte über
Interferenzmuster  ein gute schnelle Varinte geben. Eine gemeisame
Zeitbasis unabhänig vom Prozessortakt ist dann aber unabdingbar.

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian S. schrieb:

> Der Bot bewegt sich mit bis zu 1m/s und wenn ich ne halbe Ewigkeit auf
> die Ultraschallsignale warten muss und dann auch noch 4 Stück davon.

Das ist sportlich. Auch in der Diplomarbeit werden, wenn ich die Tabelle
auf S. 100 richtig verstanden habe, für die Ortung ohne Funkverbindung
die einzelnen Sender mit Pausen von mindestens 110ms getriggert, was bei
vier Sendern schon 440ms ergibt. In dieser Zeit bewegt sich der Roboter
um 44cm vorwärts.

Ich denke, es gibt drei Möglichkeiten, das Problem anzugehen:

1. Die Sender werden in deutlich kürzeren Zeitabständen aktiviert. Auf
   Grund der Schmalbandigkeit der verwendeten Wandler ist dies aber nur
   eingeschränkt möglich. Alternativ könnte man Lautsprecher und
   Mikrofone aus dem Audiobereich nehmen, benötigt dann aber mehr
   Treiberleistung in der Sende- und eine bessere Filterung in der
   Empfangselektronik. Und das schon angesprochene Problem der
   Mehrfachreflexionen in Innenräumen bleibt bestehen.

2. Alle Sender senden ständig die von Winfried J. angesprochenen orts-
   und zeitcodierten Pulspakete. Dies zu realisieren erfordert
   allerdings gewisse Kenntnisse in der digitalen Signalverarbeitung.
   Außerdem werden sich die entsprechenden Algorithmen kaum auf einem
   einfachen 8-Bit-Controller ausführen lassen.

3. Man erfasst die Roboterbewegung zusätzlich mittels Odometrie (wird
   vielleicht sowieso schon gemacht) und lässt die gemessene
   Positionsänderung zwischen zwei empfangenen US-Signalen mit in die
   Berechnung eingehen, bspw. mit einem Kalmanfilter. Das Verfahren
   beruht, vereinfacht gesprochen, darauf, dass der Zeitpunkt des
   Eintreffen des US-Signals aus der aktuellen geschätzten
   Roboterposition berechnet und mit dem tatsächlichen Zeitpunkt
   verglichen wird. Aus der Differenz wird ein Korrekturwert berechnet,
   der die Positionsschätzung mehr verbessert, als sie durch den
   Odometriefehler wegdriftet. Aber auch solche Verfahren erfordern
   natürlich eine gewisse Einarbeitung in die entsprechende Theorie.

Das Thema ist, wie man es auch anpackt, recht komplex, bietet aber ein
schönes Betätigungsfeld, um sich in den Themen Elektronik, digitale
Signalverarbeitung, Kalmanfilter usw. weiterzuentwickeln.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Yalu

zu punkt 2
Du glaubst nicht was sich mit gut vorsorierten Lookuptabellen erreichen
läst.

z.B. könnte der Bot eine Karte benutzen auf der er sich parallel zur
realen positionsänderung virtuell vorwärtsbewegt diese karte könnte
muster enthalten welche mit den Ultraschallinterferenzmustern
korelliert. Eine eindutige Unterscheidung der Muster ist dann nur
zwischen näher benachbarten Kartenfeldern notwendig. Weiträumige
wiederholungen sind möglich und müssen nicht ausgeschlossen werden, wenn
der Bot seine und die Fremdpositionen mitkoppelt (Koppeln maritim für
Odometrie?)
Außerdem kann er in der Karte alle Objekte in seinem Umfeld verwalten,
das muss eh gemacht werden.


MfG Winne

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das war eine Studienarbeit, keine Diplomarbeit!

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
uhu,
du bist gründlich wie der Verfasser der Arbeit auch.
und trotzdem gäbe es noch Bücher über die Thematik zu verfassen, und
wird sich allweil ei fehler hineinschleichen.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winne, das meinte ich nicht abwertend, sondern als Ausdruck meines
Erstaunens. Die Arbeit könnte auch als DA durchgehen...

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:

> Du glaubst nicht was sich mit gut vorsorierten Lookuptabellen
> erreichen läst.

Vollkommen richtig, alles was sich vorab berechnen lässt, belastet den
Controller nicht mehr.

> z.B. könnte der Bot eine Karte benutzen auf der er sich parallel zur
> realen positionsänderung virtuell vorwärtsbewegt diese karte könnte
> muster enthalten welche mit den Ultraschallinterferenzmustern
> korelliert.

Diese Karte mit den Mustern wäre aber auf eine bestimmte Raumgeometrie
und Aufstellung der Sender abgestimmt und müsste beim Wechsel der
Umgebung neu erstellt werden, oder habe ich das Prinzip falsch
verstanden?

Wenn die Voraberstellung der Karte kein Problem darstellt, reduziert
sich natürlich die aufwendigere Signalverarbeitung zu einer effizienter
implementierbaren Mustererkennung.

Ich bin eigentlich davon ausgegangen, dass man dem Roboter nur die
absoluten Positionen der Sender mitteilt und die restliche Berechnung
auf dem Roboter geschieht. Weiterhin bin ich davon ausgegangen, dass die
Hüllkurve des Empfangssignals als Analogsignal ausgewertet wird, um mehr
Information zum Trennen der überlagerten Einzelsignale zu haben. Wenn
sich die Einzelpulse zeitlich stark überlappen (und das wird gerade bei
diesen langsam ein- und ausschwingenden Wandlern wahrscheinlich der Fall
sein), wäre evtl. sogar die Auswertung des nicht demodulierten
US-Signals (also 40kHz mit über 80kHz Abtastrate) von Vorteil, um
Interferenzen zwischen den Signalen besser in den Griff zu bekommen.
Spätestens dann stoßen AVR & Co aber an ihre Grenzen.

So, jetzt hau ich erst mal für eine Weile ab ...

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Winne, das meinte ich nicht abwertend, sondern als Ausdruck meines
>Erstaunens. Die Arbeit könnte auch als DA durchgehen...


Ja, so sehe ich das auch. Aber eine Dipl.Arbeit darf gerne 300-400
Seiten schwer sein, so war das jedenfallszu meiner Studienzeit (vor dem
Abbruch)

;-)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Diese Karte mit den Mustern wäre aber auf eine bestimmte Raumgeometrie
>und Aufstellung der Sender abgestimmt und müsste beim Wechsel der
>Umgebung neu erstellt werden, oder habe ich das Prinzip falsch
>verstanden?

ja und nein

Das Korrelationsverfahren benutzt ja keine absoluten Identitäten,
sondern beschränkt sich darauf die frage nach dem Vorhandenseineines
Musters in einem Konglomerat von anderen Mustern mit ja oder nein zu
beantworten.

Wichtig ist also nur zu erkennen ob das Muster der vermuteten Position
x,y für die zeit x+t+t0 im gearede empfangenen Signalbild enthalten ist.
Störungen und Rauschen lassen sich auch bei einem Signalstörabstand < 1
herrausfiltern/ignorieren.

Somit ist nicht die Raumgeometrie der Umgebung interressant, wohl aber
die der normierten Spielfläche und die Position der Baken sowie die
zeitliche und räumlich exakte Aussendung der Signalmuster für die Dauer
des Spieles.  Diese ist mit 2 Minuten nur kurz. Und nachdem sich die
bots in einer Fläche bewegen, kann man die Zeit als dritte Achse in
einer dreidimensionalen Matrix verarbeiten.
Da man in der Zeit nur vorwärtsgehen kann entfällt auf dieser dritten
Achse das Rückwärtssuchen ebenso wie das suchen in der letzen Zeitebene.

Somit kann man die ganze 3D-Karte mit 3D Pointern bearbeiten und braucht
Per Positionswechsel nur nach den Mustern der nächsten 9, bei
überspringen eines Feldes weiterer 6, Felder also für maximal 15 Felder
absuchen. Selbst beim Überspringen 2er Felder sind es nur 49 Felder,
welche es maximal auszuwerten gilt.

Und dies können die 4 Bots parralel tun und unabhängig vom übrigen Getue
im Raum oder einer Gegenmanschaft.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Winfried:
Soeben eine Geschäftsidee entdeckt? Als fertige Module anbieten. Die
allermeisten Bot-Bauer können sowas niemals selber realisieren.

Meine Meinung ist mittlerweile auch, das sich in hier in unserem Falle
einfach 'die Bot-Geschwindigkeit und die Navigation' nicht auf einer
Augenhöhe bewegen. 1m/s ist doch schon eine beachtliche Menge.


Frohen Rutsch!

Vermutlich hört man vom Erfolg oder eher meist Mißerfolg mal wieder nix.


- A.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Abdul,

wenn du interressiert bist, meld dich mal hier an.
http://www.progforum.com/

PN an :

http://www.progforum.com/member.php?u=275

Ich bin nur Aufzugbauer und plane gerade mich dort selbständig zu
machen, aber ein paar Ideen  hab ich immer, geschäftstaugliche sind
öfter dabei als ich zu realisieren vermag. ;-)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Aufzüge bewegen sich lineargeführt zwischen 0,4 und 1,8 m/s
allerdinds mit 1-15 t m bewegter Masse.
Da ist Millimeterpositionierung auch gefragt aber hart an der Grenze des
Machbaren für Industrieanwendungen.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:

> Ja, so sehe ich das auch. Aber eine Dipl.Arbeit darf gerne 300-400
> Seiten schwer sein, so war das jedenfallszu meiner Studienzeit (vor dem
> Abbruch)

Bei Naturwissenschaftlern und Ingenieuren doch eher nicht.
Geisteswissenschaftler schaffen das natürlich locker...

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Uhu Uhuhu wrote:
> Winfried J. wrote:
>
>> Ja, so sehe ich das auch. Aber eine Dipl.Arbeit darf gerne 300-400
>> Seiten schwer sein, so war das jedenfallszu meiner Studienzeit (vor dem
>> Abbruch)
>
> Bei Naturwissenschaftlern und Ingenieuren doch eher nicht.
> Geisteswissenschaftler schaffen das natürlich locker...

Ich beurteile mittlerweile Unterlagen vor allem nach ihrer Dünne und
nicht nach ihrer Dicke! Das gilt vor allem für Datenblätter. Es sollte
nur alles wesentliche drinnenstehen und der Chip an Übersichtlichkeit
und Effektivität glänzen. Vergleiche mal einen Parallax Propeller
Prozessor mit einem aktuellen ARM9 (oder mehr) Schwergewicht mit all
seinen Peripherie-Spezialfunktionen.
Ist wie mit der Bibel. Die wurde auch extra jahrhundertelang nicht
übersetzt. Man wollte ja Pfründe sichern.


Vor der Arbeit und Übersichtlichkeit an den wesentlichen Stellen, habe
ich jedenfalls in obiger Abhandlung echten Respekt!



So, jetzt aber Sekt kalt stellen -
A.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:
> Hallo Abdul,
>
> wenn du interressiert bist, meld dich mal hier an.
> http://www.progforum.com/
>
> PN an :
>
> http://www.progforum.com/member.php?u=275
>
> Ich bin nur Aufzugbauer und plane gerade mich dort selbständig zu
> machen, aber ein paar Ideen  hab ich immer, geschäftstaugliche sind
> öfter dabei als ich zu realisieren vermag. ;-)

Wie ist das gemeint? Egal, sende dir gleich ne Mail.

Dein Leitspruch "Alles ausprobieren und auf zweckfremde
Nutzungsmöglichkeiten hin untersuchen! " könnte von mir stammen. Sehr
zur Qual meiner besseren Hälfte. Die schicke ich dann meistens vorher
einkaufen ;-)


Guten Rutsch!
A.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wie ist das gemeint?
Wenn man nicht immer der dumpfen materiellen Basis tribut zollen müsste,
so gäbe es vielmehr zeit und möglichkeiten alles was einem so einfällt
auszuprobieren.

z.B. eine Aufzug zu einem geostationären Satteliten, welchen ich mir vor
34 Jahren mit 14 ausdachte. Inzwischen bastelt die Nasa drann ;-D

oder LCD-Ffarbbildschirm den ich mir mit bereits 1982 ausdachte lange
bevor sony den ersten auf der Funkausstellung  in Berlin vorstellte.
Desgleichen 3d inklusive(per prismen ala Kippbild)

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. wrote:
> Ich beurteile mittlerweile Unterlagen vor allem nach ihrer Dünne und
> nicht nach ihrer Dicke!

Das mache ich genau so und wundere mich zuweilen, wenn ich höre, daß der
Mindestumfang von irgend welchen Arbeiten an (Hoch)Schulen vorgegeben
wird. Aber mittlerweile gibt es ja auch wieder Anwesenheitspflicht...
Das wäre zu meiner Studienzeit völlig undenkbar gewesen.

> Vor der Arbeit und Übersichtlichkeit an den wesentlichen Stellen, habe
> ich jedenfalls in obiger Abhandlung echten Respekt!

Ja, der Junge hat aber mit Sicherheit mehr als die 10-fache Zeit in das
Projekt gesteckt, als für eine Studienarbeit vorgesehen ist. Anders ist
dieser Blick für das Wesentliche nicht zu bekommen.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. wrote:
>>Wie ist das gemeint?
> Wenn man nicht immer der dumpfen materiellen Basis tribut zollen müsste,
> so gäbe es vielmehr zeit und möglichkeiten alles was einem so einfällt
> auszuprobieren.

Aus dem Alter, wo man mit Pulver spielt, sind wir ja zum Glück raus...

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Vermutlich hört man vom Erfolg oder eher meist Mißerfolg mal wieder nix.


@ Fabian,
 so etwas würdest du doch nie tun, oder ?

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, sorry dass ich mich so lange raus gehlaten habe, hatte viel um die
Ohren, u.a. war ich damit beschäftigt die Platinen anzufertigen ;)
Habe gestern noch eine Reichelt Bestellung mit den restlichen
Kleinteilen rausgeschickt, die sollte dann wohl Montag/Dienstag da sein.
Ich werde dann den Rest aufbauen und mich vermutlich Tage lang mit der
Software auseinander setzen und mich dann nochmal melden.

Ich bin zuversichtlich

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
o.k.
ich hoffe dann davon zu lesen ;-)

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Notfalls inner Woche nochmal nachfragen ;)
Bin nicht gut darin mir etwas zu merken...

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss euch leider nochmal vertrösten. Die Hardware ist inzwischen
fertig und funktioniert auch schon.

Ich werde jedoch in den kommenden 3 Wochen nichts machen können, da ich
Dienstag in einer Woche meine erste Prüfung habe und das zieht sich dann
auch knapp 2 Wochen hin.
Danach werde ich mich an die Software machen und mich nochmal melden.

Hier zwei Videos:
http://4low.de/ultrasonic/P1090048.AVI
http://4low.de/ultrasonic/P1090001.AVI

Danach habe ich die Sendeleistung nochmal erhöht und kann inzwischen
durchs ganze Zimmer (ca. 4m weit) was empfangen.

Autor: Fabian S. (jacky2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sooo... da bin ich wieder.
Ich muss nochmal um euren Rat bitten.
In den letzten Wochen habe ich nochmal über den ganzen Krams nachgedacht
und bin auch zu dem Schluss gekommen, dass das ganze Synchronisieren mit
Quarzen (alleine) nicht funktionieren wird.
Also bin ich wieder beim DCF77 gelanet und wollte da nochmal zwei
konkrete Fragen stellen:
1. Glaubt ihr, dass das ganze in einem Haus/Halle funktioniert?
2. Kann mit jemand sagen wie ich das aufbauen muss? Vermutlich Antenne
=> Schwingkreis => Verstärker => Schmitttrigger.  Ich habe jedoch noch
nie etwas mit Funk gemacht, ich weiß nicht einmal wie ich die Antenne
anschließen muss, geschweige denn warum da eigentlich ein Signal raus
kommt :D
Wenn ich bei google & Co nach DCF77 suche findet man alle möglichen
Schaltungen wo fertige Decoder verwendet werden, aber das will ich ja
nicht.
Kann mir da jemand einen Tipp geben?

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
