Forum: Markt Reichelt: 2-Kanal Farb-DSO für 350€ :)


von Jörg S. (joerg-s)


Lesenswert?

Zur Info:
Reichelt hat jetzt zwei DSOs neu im Programm.

Das UT 2042 C hat 2 Kanäle, 40MHz, Farb-TFT und USB Schnittstelle. Ein
LAN Interface kann man für 80€ nachrüsten.
Kostet 349€ :)
http://www.reichelt.de/?;ACTION=3;LA=444;GROUP=D161;GROUPID=4044;ARTICLE=87310;START=0;SORT=artnr;OFFSET=16;SID=26L11OVqwQARoAAHxRg9s898eb700fedc61618a1e814266f8949b

Die 100MHz Variante UT 2102 C kostet 599€
http://www.reichelt.de/?;ACTION=3;LA=3;GROUP=D161;GROUPID=4044;ARTICLE=87311;SID=26L11OVqwQARoAAHxRg9s898eb700fedc61618a1e814266f8949b

von (prx) A. K. (prx)


Lesenswert?

1024 Samples. Das ist ziemlich wenig.

von Mitbastler (Gast)


Lesenswert?

Die schreiben "500 MS/s Real time, 25 GS/s Equivalent". Was bedeutet
das?

Irgendwie sehen sich die aktuellen Oszies in diesem Kaliber alle ähnlich
(von der Farbgebung abgesehen).
Ob das Zufall ist?

von (prx) A. K. (prx)


Lesenswert?

Max. 500MS/s ein einmaligem Scan. Max. 25GS/s bei wiederholtem Scan
eines periodischen Signals.

von Benedikt K. (benedikt)


Lesenswert?

Wobei 25GS/s für 100MHz Bandbreite ziemlich unnötig sind, die hälfte
würde locker auch ausreichen. Ob man das real misst oder interpoliert
ist bei einer derart niedrigen Analogbandbreite (im Verhältnis zur
Samplerate) auch egal.

von (prx) A. K. (prx)


Lesenswert?

Diese ziemlich sinnfreien 25G dürften das Ergebnis des Datasheets vom
S&H sein. Praktisch kontrollieren kann das sowieso niemand.

Ich frag mit eher, womit man besser dran ist. Mit diesem 100MHz Teil mit
extrem geringer Sampletiefe - oder mit den günstigere Rigol DS1052E mit
zwar nur 50MHz Bandbreite aber 1Mio Samples.

von Julian O. (juliano)


Lesenswert?

Hallo rundherum.

Mir sind die DSOs heute morgen auch schon ins Auge gefallen, wie sind
die denn so allgemein vom Preis-Leistungs Verhältnis her?

Für welche Anwendungen sind sie eher ungeeignet/bzw. geeignet (Ich weiß,
ist ne doofe Frage. Vielleicht könnte jemand mit Ahnung mal ein paar
"Grenzwertige" Messaufgaben nennen, so nach dem Motto: gerade noch
Möglich)

Dankeschön schonmal im Vorraus

von Norgan (Gast)


Lesenswert?

Den letzten Streit über UNI-T Oszilloskope hatten wir hier
Beitrag "Günstiges DSO Oszilloskop mit üppiger Ausstattung - 100 MHz, 1 GS/s - von Uni-Trend"

Ich sage zu denen sonst nichts mehr.

von Gast (Gast)


Lesenswert?

Ich habe mir das Uni-T UT2102Ce gekauft und bin damit sehr zufrieden.

Ich habe nicht das UT2102C sonders das bessere UT2102CE gekauft, weil:
1. 1GSa/s Abtastrate statt 500MSa/s
2. 25kpoints Speicher statt nur 2.5kpoints
3. Single Shot Bandbreite:
   - beim UT2102C  maximal 80MHz
   - beim UT2102CE die volle Bandbreite

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Naja, ich hab das UT-81b Scope-Multimeter. Das Gerät macht was es soll,
ist zwar träge, aber das bin ich ja schon von LeCroy gewohnt. Für alle
Fälle wenn es sich nicht lohnt die Analogschränke anzuheizen. Ob die von
Reichelt verkloppten Teile genausogut sind? Für das Geld ists wohl ok,
für echte Meßgeräte ist es nix.

von Gast (Gast)


Lesenswert?

Ich bin mit meinem Uni-T UT2102CE zufrieden.

Bedienung ist zügig, Menus gehen schnell auf, Drehgeber rewagieren
umgehend.

von Tobi (Gast)


Lesenswert?

>Bedienung ist zügig, Menus gehen schnell auf, Drehgeber rewagieren
>umgehend.

Interessante Kriterien für ein Oszilloskop. Wie ist den so die
Soundwiedergabe und was macht das Ambilight ?

Gruss,
Tobi

von Fabian B. (fabs)


Lesenswert?

@Tobi: unterschätz das nicht! Zähe Bedienbarkeit und schlecht
reagierende Bedienelemente machen das leistungsfähigste Gerät
unbrauchbar.

Gruß
Fabian

von Tobi (Gast)


Lesenswert?

@fabs,

das tue ich auch nicht. Ich finde es nur schlimm das man sich übehaupt
mit sowas beschäftigen muss. Ein Oszilloskop sollte sich in meinen Augen
zügig und intuitiv von Leuten mit entsprechender Ausbildung bedienen
lassen.

Gruss,
Tobi

von Fabian B. (fabs)


Lesenswert?

Klar, aber das hat nix mit der Ausbildung zu tun! Wenn ich auf ne
Reaktion auf nen Tastendruck ne Sekunde warten muss (ja, sowas gibts),
hilft mir auch die beste Ausbildung nix.
Das das nicht so sein sollte ist klar, aber wenn ich mir z.B. die 500er
Serie an Multimetern von Fluke anschaue, die mal locker 10-20s zum
starten (!) brauchen, ist das doch Mist.
Da ist doch die Information, dass das Uni-T schnell und flüssig reagiert
was gutes und sehr wohl ein Argument für das Gerät...wenn auch
vielleicht nur in den Fällen wo es aufgrund seiner Leistungsdaten
überhaupt in Frage kommt.

Gruß
Fabian

von Tobi (Gast)


Lesenswert?

keine Frage, müssen wir nicht diskutieren.
Die Ausbildung bezog sich lediglich auf intuitiv. Für einen
Bäckermeister muss ein Oszilloskop schließlich nicht intuitiv bedienbar
sein, für einen Elektroniker sollte es das schon.

Gruss,
Tobi

von Fabian B. (fabs)


Lesenswert?

Hey, Kindern erklärt man die Grundrechenarten auch mit Äpfeln und
Birnen, vielleicht kann man ein Oszilloskop auch so bauen, dass es alles
in Backmischung und Ofentemperatur anzeigt ;-)

Gruß
Fabian

von Mario (Gast)


Lesenswert?

Hallo,
ich bin auch gerade auf der Suche nach einem preiswerten Oszi.
Sind 1024 Abtastpunkte bein UT2042 nicht etwas wenig ????

ELV bietet auch ein Oszi der Serie an !? Der genaue Typ steht da leider
nicht. Der Preis ist der Gleiche.
Echtzeit-Datenerfassung mit bis zu 250 MS/s
1 MB Speichertiefe
Es ist nicht ganz so schnell, aber hat doch mehr Speichertiefe.

Der Preis vom GDS-1022 ist der Hammer, lohnt sich das aber???
Es hat auch nur 4k Speichertiefe.

Ich bin mir nun nicht sicher welches die bessere Alternative in dieser
Preisklasse ist.

von Gast (Gast)


Lesenswert?

Bei ELV gibt es, wie es auch in Download steht das Uni-T UT2025C
siehe technische Daten, wie alle Modelle der C Serie 2,5kpoints Speicher

Abtastrate: ........max. 250 MS/s
Speichertiefe: .....2,5 k/Kanal, 2 x 512 k Abtastpunkte

dagegen die neue Uni-T UT2000CE Serie:

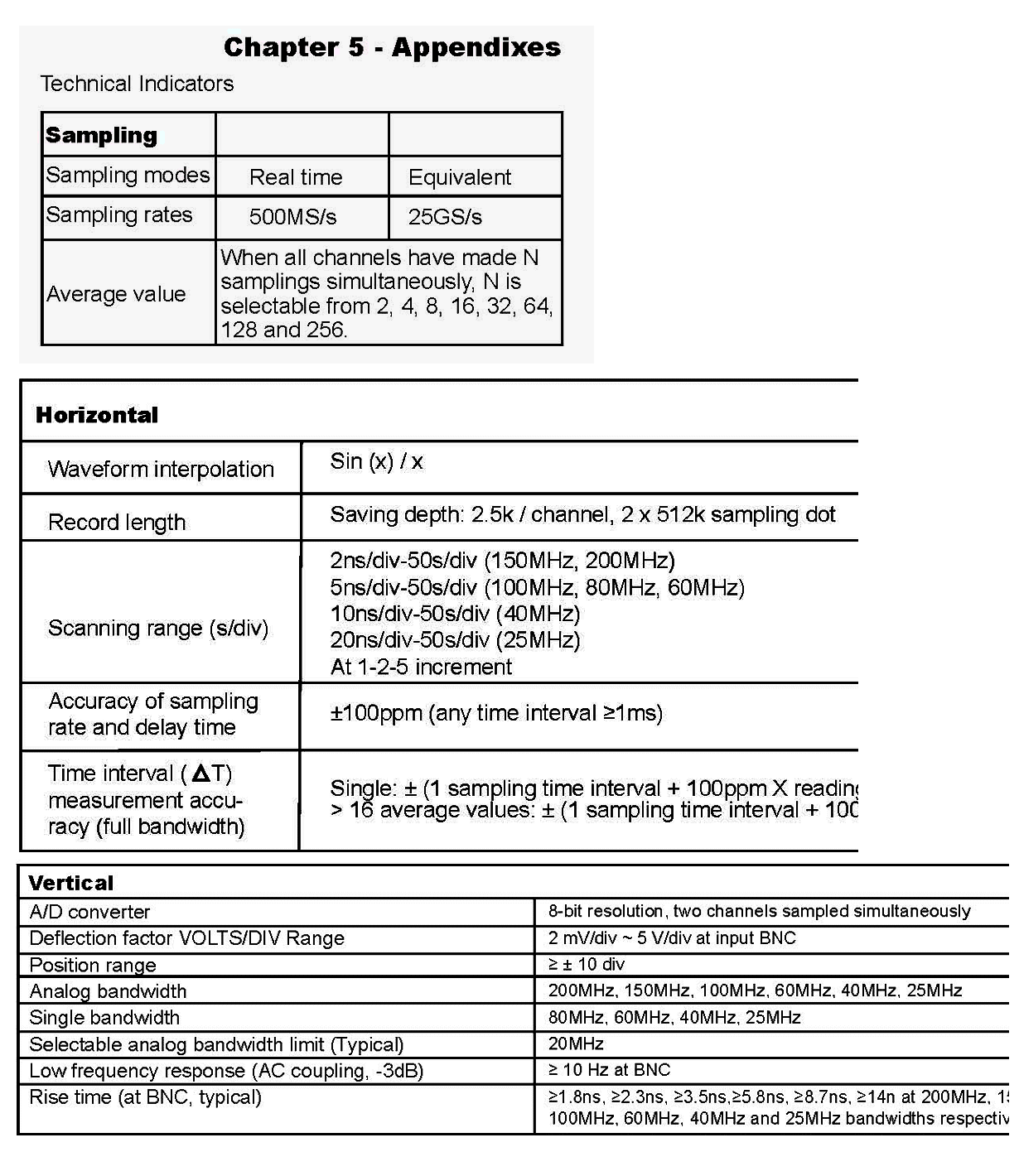

Acquisition modes     Real time 1GS/s
Acquisition modes     equivalent 50GS/s

Recording length     2 x 512K sampling dot
Saving depth         25K for single channel; 12.5K for dual channels

Ich selbst habe das UT2102CE und bin damit zufrieden

Der Preis vom GDS-1022 hat auch nur 4k (bzw. 2x2k) Speichertiefe und
keine PC Software.
Zum Uni-T gibt es eine einfache PC Software dazu.
Front USB für Stick

von Christian H. (netzwanze) Benutzerseite


Lesenswert?

Gast schrieb:
> Ich habe mir das Uni-T UT2102Ce gekauft und bin damit sehr zufrieden.
>
> Ich habe nicht das UT2102C sonders das bessere UT2102CE gekauft, weil:
> 1. 1GSa/s Abtastrate statt 500MSa/s

Gilt das für jeden Kanal bei Zweikanalbetrieb (also 2x1GSa/s)?
Oder sind es dann nur noch 2x 500MSa/s?

von Gast (Gast)


Lesenswert?

Hallo

das Uni-T UT2102C hat 1x 500MSa/s oder 2x 250MSa/s
das Uni-T UT2102CE hat 1x 1GSa/s oder 2x 500MSa/s

von Philipp (Gast)


Lesenswert?

Gibts da jetzt schon neue Erfahrungen mit den beiden Geräten?
Bei Reichelt scheinen die ja wieder verfügbar zu sein..

von Philipp (Gast)


Lesenswert?

Nix neues? Keine neuen Erfahrungen?

von Andrew T. (marsufant)


Lesenswert?

Kauf sie einfach.

von Pfriemler (Gast)


Lesenswert?

Bin aufgrund der aktuellen Werbung mal wieder auf die Reichelt-Angebote
gestoßen und wieder über die 1024 Samples gestolpert.

Dabei hat Reichelt den Angebotstext inzwischen auf "1024k Abtastpunkte"
verbessert, im Datenblatt ist noch von "1024 Abtastpunkte" die Rede.

Ich denke also, dass das Ding durchaus max. 2x512k im 2-Kanal-Betrieb
kann?

von (prx) A. K. (prx)


Lesenswert?

Es wäre sicherer du ignoriertest die Ergüsse von Reichelt. Besorg dir
das Manual. Gibt's wahrscheinlich beim Hersteller zum Download.

von Pfriemler (Gast)


Lesenswert?

Hab beim Hersteller nix gefunden, das Manual entpuppt sich als
ausschließlich für die PC Kopplung geschrieben. Wollte mit meinem
Hinweis auch nur andeuten, dass anfänglich die zum UT2102 monierten 1024
samples definitiv falsch sind.
Was richtig ist?
Pinsonne listet in der Tabelle "Record length 1024k points" für alle und
abhängig von den Geräten 2,5kpoints (beim 2042C) bis 25kpoints.
Uni-trend.com listet für ein 2102C (bis auf Bandbreite identisch mit
2042C) "Record length 1024k", für das schnellere 2102CE jedoch nur
"25k".

Das passt doch alles nicht zusammen für mich. Falls jemand die
definitive Erhellung dazu hat, bitte gerne!

von Ralph Berres (Gast)


Lesenswert?

Alle diese Low cost Henkelmänner haben einen entscheideten Nachteil
gemeinsam. Eine Sinus sieht nicht wie eine Sinus aus sondern irgend was
mit vielen Zacken versehenes ähnliches.
Bei viertel VGA Auflösung 320*240 Punkte ist das auch kein Wunder.
Was nützen einen tausend Bildpunkte im Speicher wenn auf dem Display nur
320 Punkte dargestellt werden. Was nützt einen 240 Punkte vertikal?
damit kann man ja nicht mal im 1Kanal Betrieb bei voller Bildhöhe die
8Bit Auflösung ausnutzen. Leider findet man Geräte mit VGA oder gar XGA
Schirm erst in weit höheren Preisklassen.
Die hohe Samplerate nützt auch nicht so übermäßig viel wenn der
Bildschirm nur 5 oder 10 mal pro Sekunde aktualisiert wird, Da ist der
Scope halt die halbe Zeit taub. Auch das ändert sich erst in den höheren
Preisklassen.
Ich persöhnlich würde mir bei knappen Budget lieber einen Combiscope von
Hameg kaufen. ( Eventuell gebrauchtes Hameg 205 Hameg 408 oder
meinetwegen auch eines der aktuellen Typen ). Da kann man Signale
wenigstens qualitativ beurteilen. Da sieht eine Sinus auch noch aus wie
eine Sinus.

Ich selbst besitze ein HP54602 ca 15 Jahre alt, im QRL ein Agilent
DSO6012 mit einen XGA Schirm und 8MB Speicher.

Die große Speichertiefe braucht man eigentlich nur um eingefrorene
Signale nachträglich zu dehnen um sie zu beurteilen. ( Nennt sich
Megazoom ).
Ansonsten ist die Speichertiefe nicht so extrem relevant.

Ralph Berres

von Pfriemler (Gast)


Lesenswert?

Generell danke für alle Meldungen und Meinungen. Das hilft einem nicht
so im Tee stehenden Menschen wirklich viel.

Jedoch:
> Alle diese Low cost Henkelmänner haben einen entscheideten Nachteil
gemeinsam.
Lassen sich wirklich alle so über einen Kamm scheren?

> Bei viertel VGA Auflösung 320*240 Punkte ist das auch kein Wunder.
Wir reden ja auch von Low-cost. Ich bin passionierter Hobbybastler und
sehne mich seit 15 Jahren nach einem eigenen Scope für Kleinigkeiten zu
Hause. Bislang behelf ich mir mit so einem billigen
Digitalmultimeterscope mit 128x128 Punkten. Das Ding liefert 2 Bilder
pro Sekunde und den Trigger kann man irgendwie gar nicht zähmen.
Transiente Aufzeichnung: Fehlanzeige. Langzeitaufnahme? lach Für meine
Zwecke würde das 2042 ausreichen, die 150 Euro Aufpreis für das 100MHz
rechnen sich bei mir nie.

> Was nützen einen tausend Bildpunkte im Speicher ...
Zoom?

> Die hohe Samplerate nützt auch nicht so übermäßig viel ...
gestattet aber immerhin 12 Pünktchen für 40 MHz.

> wenn der Bildschirm nur 5 oder 10 mal pro Sekunde aktualisiert wird.
10x würde mir reichen. Sehr viel schneller kannst du beim Draufgucken
doch auch nicht beurteilen. Klar, dass das von Analogscopes weit
entfernt ist. Aber mich interessieren ja gerade transiente Vorgänge.
Schuss und gucken, gut.

> bei knappen Budget lieber einen Combiscope von Hameg kaufen.
Das kostet allerdings fast siebenmal so viel, oder?

> große Speichertiefe ... um eingefrorene Signale nachträglich zu
> dehnen um sie zu beurteilen.
Und genau das suche und vermisse ich am meisten.

Mir ist schon klar, dass die Henkelmänner keinen gestandenen und mit
Technik verwöhnten Fachmann hinter dem Ofen vorlocken können. Einmal
Mercedes, immer Mercedes :-). Würde mir auch nicht anders gehen. Aber
für mich und viele andere echte Lowbudgeter ist der Spatz in der Hand
realer als die Taube aufm Dach... Nett jedoch, wenn einen ein
Vogelkundler (um bei dem Beispiel zu bleiben) darauf hinweist, dass man
gerade einen Kuckuck in der Hand hält und wo man richige Spatzen fangen
kann...

von Andrew T. (marsufant)


Lesenswert?

Das Budget muß nicht groß sein, Kauf Dir doch einfach einen Tektronix
100MHz:


http://www.quoka.de/modellbau-hobby/elektronik/cat_45_4380_adresult_33397775.html

von Ollz (Gast)


Lesenswert?

> Was nützt einen 240 Punkte vertikal?
> damit kann man ja nicht mal im 1Kanal Betrieb bei voller Bildhöhe die
> 8Bit Auflösung ausnutzen.

Und? Erstmal, halt dich fest, von den 240 werden typisch nur rund 200
(201) für die Signaldarstellung verwendet (25 Pixel/div, 8 div, plus
eine Bildzeile, damit die Nulllinie schön symmetrisch in der Mitte
liegt). Da die zu messende Spannung selten in einem Messbereich gerade
zufällig in der Nähe des Maximum des Bereichs liegt, ist das allerdings
kein Problem. Hinzu kommt noch, dass man, wenn die Spannung nahe am
Bereichsende liegt, gerne die Vertikalverstärkung runterschaltet, um zu
sehen, ob da nicht irgendwelche Peaks oder Überschwinger sind. Man will
die 8-Bit gar nicht voll ausnutzen.

Wenn man dann noch die Messgenauigkeit von Oszilloskopen hinzu nimmt (um
die +-3 %), dann ist die vertikale Auflösung völlig ok. Der Sinus sieht
zackig aus, weil da nicht mehr abgetastet ist, nicht weil die
Bildschirmauflösung zu klein ist. Bei mehr Auflösung könnte ein 8-bit
Oszilloskop höchstens Zwischenpunkte interpolieren, damit der Sinus
schöner aussieht. Anders gesagt, es würde mich für den Schönheitspreis
belügen. Das brauch ich nun wirklich nicht.

Knapp wird es nur, wenn man mehrere Kanäle untereinander darstellen
möchte. In den seltenen Fällen in denen mir ein Bildschirm dafür zu
klein ist, weiche ich auf den PC aus, auf den ich die Daten lade.

Wenn du unbedingt eine höhere Auflösung bei einem Billigoszilloskop
brauchst, dann nimm ein Owon. Mir ist allerdings nicht bekannt, dass
dieses Feature der Grund für die Popularität der Owons ist.

von Karl (Gast)


Lesenswert?

Wie ich schon öfter geschrieben hab: Der Asia-Krempel ist nicht soo
schlecht. Bildwiederholrate ist akzeptabel, die Funktionen umfangreich
und die Haptik wertig. Die Teks aus der 200er Serie können dagegen NICHT
anstinken, mögen aber im HF-Teil etwas besser sein. Allerdings sind 40
oder 50 MHz Bandbreite für HF sowieso kaum zu gebrauchen ;)
Beruflich hab ich bis jetzt mit etwas älteren Agilent oder mit welchen
aus der 6000er Serie zu tun gehabt (jetz dann LeCroy). Das ist natürlich
eine andere Welt, allerdings auch im Vergleich zu den alten billig Teks
(von denen ich kein Fan bin, falls man es noch nicht gemerkt hat).

von Ralph Berres (Gast)


Lesenswert?

>Der Sinus sieht
>zackig aus, weil da nicht mehr abgetastet ist, nicht weil die
>Bildschirmauflösung zu klein ist. Bei mehr Auflösung könnte ein 8-bit
>Oszilloskop höchstens Zwischenpunkte interpolieren, damit der Sinus
>schöner aussieht.

Eben genau das stimmt nicht. Auch die billig Scopes haben oft 500 oder
gar 1000 Punkte auf der Horizontalachse. Können sie aber nicht
darstellen, da der Bildschirm nur horizontal 320 Punkte zur Verfügung
stellen.
( Sollte der Scope einen VGA Ausgang haben kann man das wunderbar sehen,
wenn man einen vernünftigen Monitor anschließt).

Was die vertikale Anzahl der Bildpunkte betrifft , man stellt ja oft 2
Kurvenzüge untereinander da , dafür sind 240 Punkte ganz sicher zu
wenig.

Hameg Combiscopes gibt es gebraucht schon für unter 200 Euro ( Hameg
205/3 ) der macht im Digitalmodus zwar nur 20 Megasamples und ein
Randomsampling kennt er auch noch nicht, hat aber eine echte Osziröhre
mit
wenn man so will keiner Auflösungsgrenze durch Pixel, allenfalls durch
die Strahlschärfe. Bis 50 KHz kann man im Digitalmodus wunderbar
arbeiten auch im Singlemodus, und für höhere Frequenzen nutzt man halt
den Analogmodus.
Die horizontale Auflösung beträgt dabei im Digitalen Modus 1024 Punkte.

In den meisten Fällen reicht das für den Hobbyisten. Wenn man allerdings
Singlemodus bei 100 MHz braucht dann ist in der Tat ein Samplerate von 1
GHz und mehr angesagt. Dafür muss man dann halt tiefer in die Tasche
greifen.

Ralph Berres

von gast (Gast)


Lesenswert?

Was willst du denn mit einem Hameg 205 denn messen? Dann doch lieber die
Chinabüchse.

von Andrew T. (marsufant)


Lesenswert?

Ralph Berres schrieb:
> Hameg Combiscopes gibt es gebraucht schon für unter 200 Euro ( Hameg
> 205/3 ) der macht im Digitalmodus zwar nur 20 Megasamples und ein
> Randomsampling kennt er auch noch nicht, hat aber eine echte Osziröhre
> mit
> wenn man so will keiner Auflösungsgrenze durch Pixel,

Du unterschlägst dabei die wichtige Information: Beim 205-3 sieht man
deutlichst die Auflösungsgrenze. Ist natürlich nicht Röhren bedingt,
sondern durch den A/D und D/A Wandler. Daher dot-join-Modus beim Hameg
wählbar.


> allenfalls durch
> die Strahlschärfe. Bis 50 KHz kann man im Digitalmodus wunderbar
> arbeiten auch im Singlemodus,


Sofern man Dot-join wählt...

> und für höhere Frequenzen nutzt man halt
> den Analogmodus.

Nur nutzt einem dieser gar nix sofern die höherfrequenten Signal
einmalig vorkommen, denn da ist das hameg ein schlichtes Analog Scope.
Ohne jeglich Speicherung.


> In den meisten Fällen reicht das für den Hobbyisten. Wenn man allerdings
> Singlemodus bei 100 MHz braucht dann ist in der Tat ein Samplerate von 1
> GHz und mehr angesagt. Dafür muss man dann halt tiefer in die Tasche
> greifen.

Oder man nimmt für kleines Geld ein Analog-Speicherscope,

und hat da natürlich andere Nachteile über die man tagelang hier
diskutieren kann :)

von Ralph Berres (Gast)


Lesenswert?

Hallo Andrew

Die Auflösungsgrenze ist beim Hameg ebenso 8bit = 256 Vertikalstufen
und 10 Bit = 1024 Horizontalstufen wie bei den meisten reinen
digitalscope auch. Manche glänzen sogar nur mit 500 Punkte horizontal.
Nur kann der Hameg die 1024 Punkte horizontal auch auf dem Bildschirm
darstellen, die Henkelmänner eben nur 320 horizontale Punkte. Der
Nachteil von dem Hameg ist halt das er nur 20Megasamples abtastet und
kein Randomsampling hat. Das macht ihn  insbesonders bei Einzelschuß nur
eingeschränkt brauchbar, weil er generell im Digitalmodus mangels
Randomsampling nur bis zu einer Ablenkzeit von 5usek/cm verwendbar ist.
Aber innerhalb dieser Grenzen funktioniert er nicht schlechter und nicht
besser als jeder reine Digitalscope ( auch wesentlich teuerere, als von
der wir hier reden ). Der Dot join hat jeder Digitalscope auch. ( nur
ist das Button um ihn abzuschalten besser versteckt, weil man in sowiso
eingeschaltet läßt ). Der AD und DA Wandler der Hamegscopes sind
übrigens in der Regel von erster Guete. Ich will jetzt keine Werbung für
Hameg machen, ( ich habe zwar selbst noch einen Hameg 205/2
5Megasamples, nutze ihn aber nicht mehr ), aber die Tatsache das man
beim Hameg die Auflösungsgrenzen deutlicher sieht als bei den
Henkelmännern stimmt einfach nicht. Oszillographiere mal einfach einen 1
KHz Sinus mit dem Hameg
im Digitalmodus und einmal mit so einem Henkelmann, dann siehst du den
Unterschied deutlichst, besonders dann wenn du 5 oder 10 Perioden auf
dem Schirm abbildest. Was die Owon scopes betrifft weiss ich nicht wie
die sind, immerhin haben die einen VGA Schirm. Uns wurde aber von dem
Distributor der den vertreibt , abgeraten den zu kaufen. Wir haben in
der FH kürzlich ein Grundlagenlabor mit Oszillografen neu bestückt, und
hatten verschiedenste Geräte ausprobiert, auch Rigol, tek tds210 usw.
Gelandet sind wir letztendlich bei Agilent ds05012 auch wenn sie 3000
Euro gekostet haben statt 500 Euro, aber das konnte man den Studenten
einfach nicht zumuten.

Ralph Berres

von Gast (Gast)


Angehängte Dateien:

Lesenswert?

siehe Bild!

von Ralph Berres (Gast)


Lesenswert?

Was willst du uns jetzt damit sagen?
Das horizontal 2500 Punkte / Kanal im Speicher liegen?
Das bestreite ich ja nicht. Das ändert aber trotzdem nichts an der
Tatsache das der Bildschirm nur 320 Punkte horizontal auflösen kann.
Also was nützt es? Auser zum dehnen der Kurve nach dem Einfrieren?

Ralph Berres

von (prx) A. K. (prx)


Lesenswert?

Ralph Berres schrieb:

> Also was nützt es? Auser zum dehnen der Kurve nach dem Einfrieren?

Kuriose Logik.

Sind deiner Ansicht nach die LeCroys mit 100 Mio Samplespeicher also
grober Unfug, oder nur mit einem kilometerlangen Papierstreifen wirklich
zu gebrauchen? Die haben m.W. auch nur VGA-Auflösung.

Ich weiss nicht ob das immer so ist, aber da wo ich es bisher gesehen
haben wird direkt nach dem Samplen nur ein Teil der Aufzeichnung im Bild
angezeigt, der Reset lässt sich horizontal durchkurben, mit oder ohne
Dehnung/Kompression.

von Ralph Berres (Gast)


Lesenswert?

Genau so ist es. Dargestellt wird nur das was in den Bildschirm
horizontal auch rein passt. Den Rest bekommt man zu sehen wenn man hin
und her scrollt. Bei Agilent nennt man sowas Megazoom. Wie man das bei
Lecroys nennt weiss ich nicht, die haben aber mit Sicherheit was
ähnliches so wie Tektronix auch. Das macht ja auch Sinn. man zeichnet
zum Beispiel im Singlemode mit 500mSek/cm auf und dehnt nach dem
Einfrieren die X-Achse auf
50uSek/cm und scrollt die Aufzeichnungslänge von 5Sek. einfach durch. Da
braucht man dann schon eine große Speichertiefe, damit der gedehnte
Ausschnitt auch noch soviel Abtastpunkte wie Pixels auf dem Schirm
horizontal hat. Nur ändert das immer noch nichts daran das die
Billigscopes
nur 320 Punkte horizontal darstellen können, ( auser Owon, die können
640 Punkte ).Die Agilent können ab der DSO5000 Serie immerhin schon 1024
Punkte darstellen, das ist mehr als 3mal soviel wie bei den
Henkelmänner.

Ralph Berres

von none-wodim (Gast)


Lesenswert?

So ein Schmarrn, wenn erst mal ein Ausschnitt angezeigt werden würde,
hieße es nicht Megazoom, sondern Megascroll.

Selbstverständlich wird zunächst der komplette Speicher angezeigt, in
den man dann reinzoomen kann. Ich will aber nicht abstreiten, dass man
zumindest ein paar cm hin- und herscrollen kann. Kann sein, dass das nur
am eingeblendeten Menü liegt.

von Ralph Berres (Gast)


Lesenswert?

Man kann natürlich in den Speicher reinzoomen und bekommt dann das
gezoomte Bild in der Auflösung die der Bildschirm eben kann, das ändert
aber immer noch nichts an der Tatsache das auf der X Achse nur 320
Bildpunkte sich befinden( bei den Billigscopes zumindest). Bei den
Agilent DSO Serie kann man den Zoomausschnitt hin und her scrollen
soweit wie der Speicher eben beschrieben ist. Wenn du es nicht glaubst,
dann schaue dir doch mal ein Agilent an.

Ralph Berres

von Tom (Gast)


Lesenswert?

Ralph, was ist dein Problem? Darf es einen Zoom nur geben, wenn man mehr
als 640 horizontale Pixel hat? Irgendwie schwachsinnig deine
Argumentation.

von none-wodim (Gast)


Lesenswert?

Schon klar, dass man nach dem zoomen auch scrollen kann. Bin ja nicht
völlig bekloppt. Das Problem mit Foren, ist, dass eigentlich eh alle der
gleichen Meinung sind. Es dauert nur ca. 100 Beiträge, bis sich alle
darauf verständigt haben. Keep zoomin'

von Ralph Berres (Gast)


Lesenswert?

Hallo Tom.
Wenn du de den ganzen Thread gelesen hättest, wüsstest du was ich damit
sagen will.
Aber nochmal zur Erinnerung.
Mein Kritikpunkt ist folgende:
Die ganzen Digitalscopes,welche ein LCD,TFT Bildschirm verwenden,und in
der unteren Preisklasse angesiedelt sind ( auser Owon da weis ich es
nicht , den kenne ich nicht, mir hatte lediglich der OWON Distributor
abgeraten den zu kaufen, warum auch immer?) haben nur eine
Bildschirmauflösung von 320*240 Punkte.
Da sieht eine Sinus nicht mehr wie eine saubere Sinus aus ,sondern man
bekommt was mit Stufen und Zacken versehenes Etwas zu sehen, bei der man
eine Sinus nur noch erahnen kann.
Keineswegs kann man noch beurteilen, ob eine Sinus sauber ( das heist
ohne Rauschen etc ) ist. Insbesonders wenn man mehrere Kurvenzüge auf
der X-Achse darstellt. Ich habe angemerkt ( und das sind nun mal meine
Erfahrungen in der FH aus vielen Vergleichtests ) das man dafür
mindestens einen VGA Schirm ( 640*480 Bildpunkte ) oder noch besser XGA
( 1024*768 Bildpunkte ) braucht.
In dieser Hinsicht besser waren bzw sind alle die Scopes, die noch eine
echte Kathodenstrahlröhre besitzen.z.B. die Hameg Combiscopes,
allerdings haben diese andere Nachteile, wie teilweise fehlende
Randomsampling, nachträgliche Zoommöglichkeiten, usw.
Was die Zoomfunktion betrifft, ist das eine ganz andere Baustelle,die
prinziepiell einen tieferen Bildspeicher benötigen als der Bildschirm
Bildpunkte darstellen. Aber das war nicht mein Kritikpunkt.

Ralph Berres

von (prx) A. K. (prx)


Lesenswert?

Ralph Berres schrieb:

> Keineswegs kann man noch beurteilen, ob eine Sinus sauber ( das heist
> ohne Rauschen etc ) ist.

Das ist eher eine Folge der 8-Bit Abtastung, in die man zudem oft noch
ein deutliches Rauschen einrechnen muss. Damit sind Rausch/Klirranteile
im Signal zu gross, um aus der Kurve beurteilen zu können, ob das Signal
irgendwie Audiotauglichkeit hat.

Dazu kommt, dass die Abtastung auf die Höhe des Schirm ausgerichtet ist,
plus Verschnitt durch Umschaltschritte des Verstärkers, die Kurve aber
oft wg. Platzkonkurrenz auf gut ein Drittel der Schirmhöhe ausgerichtet
ist (bei 2-Kanal Typ).

Man hat im gesampleten Signal also effektiv nur noch gut 6 echte Bits.
Soweit hat das aber noch garnichts mit der Bildschrimauflösug zu tun,
nur mit der Arbeitsweise von DSOs mit 8-Bit ADCs. Wenn man das nun auf
VGA statt QVGA darstellt, dann kriegt man nur eine saubere Kurve, wenn
man interpoliert, denn mehr als 60 bis bestenfalls 100 vertikale
Schritte geben die Daten nicht her. Die muss man aber in 2-Kanal
Darstellung auf 200 vertikale Schritte des VGA-Schirms verteilen, was
bei hochauflösendem Schirm ohne Interpolation unsauber wirken kann. Man
kann sich damit wunderschön in die Tasche lügen.

Interessanter wird VGA also vor allem bei Darstellung von 4 Kanälen,
oder 2 Kanälen mit 2 zusätzlichen durch Aussschnittvergrösserung vgl.
zweiter Zeitbasis bei Analogscopes. Erstens aus dem erwähnten Grund,
zweitens weil diese Schirme grösser sein können.

Aber bei aller Betrachtung der Schönheit von Kurven - der Vorteil von
Analogscopes ist hier wohl unumstritten - bei Mikrocontrollern arbeitet
man meistens mehr oder weniger digital und da ist es herzlich egal, ob
auf dem Signal ein paar Prozent Darstellungsfehler drauf sind, solange
man die digitaltypischen Probleme wie beispielsweise Glitches und
Pegelfehler erkennt. Die qualitative Beurteilung einer Sinuskurve ist
eher selten erforderlich.

von Chris D. (myfairtux) (Moderator) Benutzerseite


Lesenswert?

Ralph Berres schrieb:

> In dieser Hinsicht besser waren bzw sind alle die Scopes, die noch eine
> echte Kathodenstrahlröhre besitzen.z.B. die Hameg Combiscopes,

Jepp, das war ein Grund, mich für ein solches zu entscheiden. Das stellt
eben 2000 Punkte auf der X-Achse dar. Damit sind auch hohe Amplituden
bei mehreren Wellenzügen noch sauber darstellbar.

> allerdings haben diese andere Nachteile, wie teilweise fehlende
> Randomsampling, nachträgliche Zoommöglichkeiten, usw.

Gibt es beim HM2008 glücklicherweise alles - aber das ist auch nicht
mehr die Preisklasse des OP :-)

> Was die Zoomfunktion betrifft, ist das eine ganz andere Baustelle,die
> prinziepiell einen tieferen Bildspeicher benötigen als der Bildschirm
> Bildpunkte darstellen. Aber das war nicht mein Kritikpunkt.

Nochmal zum Rauschen: Das war auch ein Grund für die Kombination. Wenn
es wirklich in Feinheiten geht, hilft ein Knopf "Analog/Digital"
manchmal sehr. Das Rauschen durch die Quantisierung ist nicht zu
vernachlässigen.

Ich habe mich deshalb dazu entschieden, einfach die Vorteile beider
Arten zu geniessen :-)

Chris D.

von Karl (Gast)


Lesenswert?

Also ehrlich, wer Rauschen am Audio feststellen will nimmt einen
Audio-Analyzer, wer Oberwellen feststellen will nimmt einen Spectrum
Analyzer.

Für das kleine Geld kann man an den China-Krachern nicht wirklich viel
meckern.

von Tom (Gast)


Lesenswert?

Ralph, ja, ich habe alles gelesen und von dir kam einfach mal immer
wieder das gleiche. Zacken aufm Sinus sind durch mangelnde
Bildschirmauflösung kaum zu verstehen, Stufen schon, ist klar, nicht
dass du mich gleich wieder belehren willst.

Es ist glaube ich allen klar, dass eine höhere Auflösung des Bildschirm
sinnvoll ist und wünschenswert, aber dafür kann sich der Amateur nunmal
nicht unbedingt ein LeCroy oder einen Mercedes - um die strapazierte
Metapher zu verwenden - leisten.

Du schriebst "Also was nützt es? Auser zum dehnen der Kurve nach dem
Einfrieren?" Ja, genau, dies ist doch ein unendlich nützliches Feature
an einem DSO, warum soll ein Oszi mit schlechtem Bildschirm darauf
verzichten?

Den Rest hat A.K. ja schon mehrfach geschrieben.

von Willi (Gast)


Lesenswert?

Also,
ich als Hobbybastler habe jetzt das UT 2042 C von Reichelt bekommen und
natürlich gleich ausprobiert.

Die beiliegende PC-Software läßt was die Bedienung betrifft zu wünschen
übrig ist aber für meine Zwecke (Messwertdarstellung) ausreichend.

Auf: wf-lampenkunst.homepagestart.de (vampirschaltung) könnt Ihr Bilder
der Darstellung sehen.

Was mir gefällt ist die direkte Darstellung von 19 Messwerten
gleichzeitig.
Das die Grafik Sinus und Rechteck nur grob Darstellt ist für meine
Zwecke noch nicht so von Bedeutung.
Was mir gefällt ist das ich jetzt Messdaten habe die mir vorher mit
normalen Multimetern verschlossen waren.

Was mich jetzt noch interessieren würde ist wie genau die Messwerte sind
-
Frequenz +- wieviel % zum Beispiel.

von 3-2-1 Keins (Gast)


Lesenswert?

Können wir vielleicht mal klarstellen, dass das UT2042C nicht

> von Reichelt

sondern von Unit-Trend (UNI-T) ist? Reichelt verkauft das nur.

Zur Genauigkeit: Wenn sich wie hier ein Hersteller über die Genauigkeit
weitestgehend ausschweigt, wird sie nicht so toll sein. Nun sind
Oszilloskope dieser Klasse und ebenso Mittelklasse-Oszilloskope sowieso
keine Präzisionsinstrumente. Daher macht das Schwiegen des Herstellers
das Produkt auch nicht besser.

Die Genauigkeit der Frequenzbestimmung hängt von der Methode der
Bestimmung im Oszilloskop ab. Geschieht die Messung über den Trigger ist
es genauer, als wenn Software aus den Sampling-Daten was rausfummelt.
Geh mal von über den Daumen gepeilt nicht besser als ±2 % bei Bestimmung
über den Trigger aus, auch wenn die Anzeige vermutlich mehr
Nachkommastellen enthält. Wie gesagt, bei software-basierten Messungen
ist es schlechter (was auch für per Software gemessene Größen wie
Anstiegs- und Abfallzeit gilt).

Bei den vertikalen Messwerten (Spannungen) geh mal von nicht besser als
±3 % oder sogar ±4 % aus. Wie gesagt, solche Oszilloskope sind keine
Präzisionsinstrumente.

Zur Bildschirmauflösung: Dieses Gejammer von Ralph ist
l-ä-c-h-e-r-l-i-c-h. Diese Dinger haben allesamt 8-Bit Wandler. Ob dir
das Oszilloskop frei erfundene Zwischenwerte beim Verbinden benachbarter
Punkte malt, damit es schöner aussieht, oder du eine Stufe siehst, ist
so was von sch... egal. Wenn du die oben erwähnten ±3 % berücksichtigst,
bist du mit einer großen Bildschirm-Auflösung bezüglich der Genauigkeit
im Land der Träume und siehst erfundene Zwischenwerte, aber keine
genaueren Messwerte.

Wer mit den Daten weiter arbeiten möchte, der holt sie sich auf den PC
uns schiebt sie in Matlab, Octave oder Scilab, je nach Anwendung und
Geldbeutel nimmt man LabView. Wer Geld hat, kauft sich ein LeCroy oder
Agilent mit eingebautem Matlab.

von Willi (Gast)


Lesenswert?

Hallo  3-2-1 Keins,

Danke für Deine Ausführung bezüglich Genauigkeit.

Selbstverständlich ist Reichelt nicht der Hersteller sondern ein
Verkäufer des UT 2042C. Hat auch niemand was anderes behauptet.
Reichelt liefert aber eine eigene Deutsche Kurzbedienungsanleitung mit
dem UT aus was ich schon mal als hilfreich empfunden habe.
Mit den von Dir anzunehmenden Genauigkeiten kann ich für meine Zwecke
leben - wie gesagt ich betrachte das Osszi eigentlich wie ein Multimeter
mit erweiterten Messmöglichkeiten.
gruss willi

von Entwickler (Gast)


Lesenswert?

Ich hab derzeit auch noch ein Hameg hierstehen und bin von daher auch
recht empfindlich, was Rauschen angeht.

Könntest Du einen Screenshot einstellen, bei kurzgeschlossenem Eingang,
maximaler Empfindlichkeit, voller Bandbreite und Zeitbasis 1ms/cm?

von Werner B. (werner-b)


Lesenswert?

Und wer es komplett in Deutsch will kann sich von Reichelt noch ein
Firmwarupdate runterladen.

Zu finden unter "Bedienungsanleitung/Datenblatt".


UT 2042C
http://www.reichelt.de/?;ACTION=6;LA=3;ARTICLE=87310;GROUPID=4044;GROUP=D161

UT 2102C
http://www.reichelt.de/?;ACTION=6;LA=3;ARTICLE=87311;GROUPID=4044;GROUP=D161

von Willi (Gast)


Lesenswert?

Hallo Entwickler,

habe auf der Webseite: wf-lampenkunst.homepagestart.de (UT 2042)

heute die gewünschten Fotos eingestellt.

Auch für 50Hz Sinus und das Oszi-eigene 1kHz Signal.

je länger ich damit rumspiele umsomehr Funktionen entdecke ich.

gruss Willi

von Kai G. (runtimeterror)


Lesenswert?

Habe zum Einstieg die 100 MHz-Variante (UT 2102 C) erworben. Hier mal
ein paar meiner Eindrücke:

Das Gerät erlaubt bei laufender Messung einzelne Bereiche des Signals
vergrößert darzustellen, weshalb das mit Der Bildschirmauflösung nicht
allzu tragisch ist.

Wenn man wissen will, ob es sich um einen sauberen Sinus handelt kann
man sich auch einfach die FFT-Analyse dazublenden.

Mir fehlt ein wenig das ausdünnen der Kurve bei kurzen
Rise/Fall-Zeiten. Die Display-Methode Points gleicht das teilw. aus.

Das Display reagiert prinzipbedingt träger als die Röhre, was bei
periodischen Signalen nicht weiter tragisch ist.

Die Software ist eine absolute Katastrophe! Stürzt dauernd ab und
Drehregler mit der Maus zu bedienen ist eine Zumutung. Zum Glück bedient
sich das Gerät extrem intuitiv und man ist nicht darauf angewiesen.

Stromstecker könnte gerne fester im Gehäuse sitzen.

Habe Schwierigkeiten den Trigger abzuschalten - liegt vermutlich an der
Fülle der Optionen und mangelnder Erfahrung.

Die englische Übersetzung einiger Funktionen (Close statt Off, Open
statt On) holpert ziemlich.

Die Auto-Funktion ist super: Einfach ein/zwei Signalquellen anschließen
und das Gerät sorgt für eine optimale Darstellung und stabile Triggerung
(sofern möglich). Nachjustieren kann man immer noch.

Die Measure-Funktion zeigt bei laufender Messung die Frequenz, und
andere interessante Werte, die mir gerade nicht einfallen ;) man bekommt
aber schon Einiges an Informationen.

Ich habe noch nicht viel Erfahrung im praktischen Umgang mit
Oszilloskopen (insb. DSO), weshalb ich vermutlich einige Funktionen
anders bewerte als ihr. Ich finde den Funktionsumfang für den Preis echt
beeindruckend! Wie sich das Gerät im Praxiseinsatz behauptet wird sich
die nächsten Tage zeigen.

Schöne Grüße,
Kai

von Gast (Gast)


Lesenswert?

Hab nir die 40Mhz-Variante vorgestern bestellt und wäre froh gewesen,
wenn ich solche Kurzbeschreibungen schon vorher lesen hätte können :-)
Durch dein kurzes Review bin ich jetzt wenigstens beruhigt, dass das
Gerät zum Einstieg etwas taugt.

von Kai G. (runtimeterror)


Lesenswert?

Ich hatte die Kurzbeschreibungen vorher gelesen und es dennoch bestellt
;)

Für sowas gibt es schließlich das Rückgaberecht.

von Ollz (Gast)


Lesenswert?

> Die Software ist eine absolute Katastrophe! Stürzt dauernd ab und
> Drehregler mit der Maus zu bedienen ist eine Zumutung.

Ist das Protokoll so weit dokumentiert, dass man die Daten ohne die
mitgelieferte Software in den PC bekommt?

von Kai G. (runtimeterror)


Lesenswert?

>Ist das Protokoll so weit dokumentiert, dass man die Daten ohne die
>mitgelieferte Software in den PC bekommt?

Hab's noch nicht gefunden, kann aber eigentlich nicht so kompliziert
sein. Ich weiß gerade nicht aus dem Stegreif wie man die
USB-Kommunikation mitschneiden kann (die Serielle ist vermutlich
einfacher und hoffentlich weitgehend identisch). Eine Anbindung unter
Linux wäre durchaus interessant.

Das Wichtigste bekommt man zur Not über den USB-Anschluss für
Speichermedien auf den Rechner.

von Willi (Gast)


Lesenswert?

Hallo Ollz,

das die mitgelieferte PC-Software v.1.0 zum UT-2042 dauernd abstürzt
kann ich nicht bestätigen.
Hatte bis jetzt noch keinen einzigen Absturz - mein Betriebssystem win
2000.
Mit welchem Betriebssystem arbeitest Du?
Über die unhandliche Bedienung kann ich dir nur zustimmen.
Die Druckervorschau wäre für WAV eine schöne Sache um Bildschirmcopy zu
machen - leider bildet sie nur einen Teil ab und lässt sich auch nicht
anpassen. Vieleicht kommt ja bald ein Update vom Hersteller.
gruss Willi

von Kai G. (runtimeterror)


Lesenswert?

Nutze Win XP und werde demnächst auf Win 7 wechseln, kann mir aber nicht
vorstellen, dass das viel Unterschied macht.

Habe mal beim Hersteller nach Updates geschaut:
http://www.uni-trend.com/UT2102C.html
Keine Ahnung, was das im Downloadbereich genau ist, aber eine
Installation wird es ans Tageslicht bringen.

von Thomas R. (tinman) Benutzerseite


Lesenswert?

persönlich würde ich einen ATTEN ADS1102 (eigentlich ADS1102C, die
3..2..1.. angebote haben oft keinen "C" drin, sind aber alles "C"
geräte) nehmen, mit versand und zoll kostet immer noch 400 eur.

Laut meinen haus-chinesen kann man es umbauen auf ADS1102CM mit 2M
speichertiefe... :P

Deutsche betriebsanleitung wäre mir keine 200 eur wert, das sind eh
wegwerf geräte ( nach 2 jahren ), zur not kann man die selber
reparieren, sind eh alles rigol low cost clones (kann man eigentlich low
cost clone clonen ?)

von Kai G. (runtimeterror)


Lesenswert?

>Keine Ahnung, was das im Downloadbereich genau ist, aber eine
>Installation wird es ans Tageslicht bringen.

Es handelt sich um eine überarbeitete Fassung der Software - die Fehler
sitzen jetzt hinter anderen noch bunteren Schaltflächen :/

Ich habe beim Hersteller mal nach einer Protokolldokumentation bzw. der
Offenlegung der entsprechenden Quellen gefragt, erhoffe mir aber ehrlich
gesagt nichts davon.

Gruß,
Kai

von Kai G. (runtimeterror)


Angehängte Dateien:

Lesenswert?

>Offenlegung der entsprechenden Quellen gefragt, erhoffe mir aber ehrlich
>gesagt nichts davon.

Es geschehen noch Zeichen und Wunder. Anbei die vom Hersteller
überlassenen Informationen as is . Die Dokumente (Word, C-Header, dll,
lib) dienen einer besseren Anbindung an andere Betriebssysteme als
Windows und der Integration in bestehende Entwicklungsumgebungen.

Die Dokumente und Dateinamen sind in der jeweiligen Landessprache
verfasst. Es wäre großartig, wenn sich jemand finden ließe, der diese
Dokumente übersetzen kann - ist aber auch so besser als nichts.

Ich konnte das obige Archiv trotz der Sonderzeichen in den Dateinamen
mit 7-Zip problemlos entpacken.

Schöne Grüße,
Kai

von Thomas R. (tinman) Benutzerseite


Lesenswert?

Kai Giebeler schrieb:
>>Offenlegung der entsprechenden Quellen gefragt, erhoffe mir aber ehrlich
>>gesagt nichts davon.
>
> Es geschehen noch Zeichen und Wunder. Anbei die vom Hersteller
> überlassenen Informationen as is . Die Dokumente (Word, C-Header, dll,
> lib) dienen einer besseren Anbindung an andere Betriebssysteme als
> Windows und der Integration in bestehende Entwicklungsumgebungen.

cool, cyusb, na dann kann ich gleich die uni-t software für eigene
zwecke auch benutzen, ist die auch "gut" ?

>
> Die Dokumente und Dateinamen sind in der jeweiligen Landessprache
> verfasst. Es wäre großartig, wenn sich jemand finden ließe, der diese
> Dokumente übersetzen kann - ist aber auch so besser als nichts.

http://babelfish.yahoo.com/translate_txt

chin. simpl. auf english am besten wählen, damit gehts.

von Matthias 2. (zeras)


Lesenswert?

Was mir an dem Teil nicht gefällt, ist der stetig laufende Lüfter.
Dieser ist wahrscheinlich immer an. Soviel wird das Teil doch nicht
verbrauchen, dass man einen Lüfter zur Kühlung braucht.
Welche Erfahrungen habt ihr?
Ist der DSO von Peaktech auch mit einem Lüfter ausgestattet?

von Chris D. (myfairtux) (Moderator) Benutzerseite


Lesenswert?

Matthias 2000 schrieb:
> Was mir an dem Teil nicht gefällt, ist der stetig laufende Lüfter.
> Dieser ist wahrscheinlich immer an. Soviel wird das Teil doch nicht
> verbrauchen, dass man einen Lüfter zur Kühlung braucht.
> Welche Erfahrungen habt ihr?
> Ist der DSO von Peaktech auch mit einem Lüfter ausgestattet?

Meiner Meinung nach ist das einfach nur schlecht entwickelt.
Selbst mein HM2008 (mit Röhre!) hat keinen Lüfter.

Das würde mich allerdings auch stören.

Chris D.

von (prx) A. K. (prx)


Lesenswert?

Chris D. schrieb:

> Meiner Meinung nach ist das einfach nur schlecht entwickelt.
> Selbst mein HM2008 (mit Röhre!) hat keinen Lüfter.

Der hat eben wegen der Röhre mehr Platz und Kilos für einen hinreichend
grossen Kühlkörper.

von Elektrotechniker (Gast)


Lesenswert?

Ich habe heute ein UT 2042 C bekommen, und mit meinen Hobbyanforderungen
(AVR und NF-Anwendungen) getestet. Meiner Meinung nach ist das Preis-
Leistungsverhältnis sehr gut und für den Hobbybereich zu empfehlen.
Auch das Lüftergeräusch stört mich nicht, da ich das Gerät nicht im
Wohnzimmer und im Dauerbetrieb laufen lasse.

von Nils S. (kruemeltee) Benutzerseite


Lesenswert?

Also ich kenn das Teil von einem guten Bekannten und kann zwar nichts
zum Oszi an sich sagen, weil ich mich dafür einfach viel zu wenig
auskenne, aber der Lüfter geht mir persönlich schon gehörig aufn Sack...

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Nils S. schrieb:
> aber der Lüfter geht mir persönlich schon gehörig aufn Sack...

Der Lüfter des Lecroys auf Arbeit ist heftig. Noch derber wirds wenn das
Agilent Netzteil angeworfen wird.
Sicher wäre es schön wenn da keine drin wären. Aber Digiscopes mit etwas
Bumms haben mittlerweile sowas, vielleicht hat der Schinees das mit
kopiert.

von Norbert (Gast)


Lesenswert?

Hab ein UT2102CE hier.
Bin soweit zufrieden. Der Lüfter nervt ein wenig.
Hat jemand eine Ahnung wo ich das Datum und die Uhrzeit einstellen kann?
Wenn ich Screenshots auf einem USB Stick speicher, haben die alle das
gleiche Datum (19.04.2038 03:43:40).
Etwas schade ist auch, dass es keinen extra Knopf für das speichern der
Screenshots gibt. So hat man immer rechts am Rand das Storage Menü mit
dem Save Eintrag und kann zB nicht die Measure Einstellungen auf dem
Screenshot sehen.

von Gast (Gast)


Angehängte Dateien:

Lesenswert?

Hallo  Norbert,

ich habe auch seit einiger Zeit das UT2102CE.

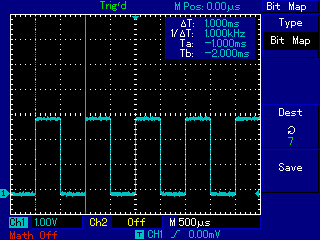

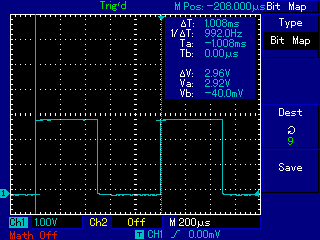

Ich nutze für die Speicherung auf den USB Stick die Cursormessfunktion.
Die Cursoren bzw. eingeblendete Messwerte bleiben bei der Speicherung im
Bildschirm erhalten. Funktioniert auch im Zoom Betrieb.
Bzw. kann man unter MEASURE sich alle Messungen anzeigen lassen und dann
über das STORAGE Menü abspeichern.
Über den Drehgeber kann man ja wenigsten schnell die Bildnummer ändern,
die man abspeichern möchte, damit man eine Aufnahmereihenfolge hat.

von Haag (Gast)


Lesenswert?


von Gast (Gast)


Lesenswert?

Die Mehrwertsteuer hast jetzt gekonnt unterschlagen...

von Werner B. (werner-b)


Lesenswert?

Gast schrieb:
> Die Mehrwertsteuer hast jetzt gekonnt unterschlagen...

Die Märchensteuer kommt bei Reichelt auch erst noch drauf :-(

von Gast (Gast)


Lesenswert?

Die Mehrwertsteuer ist bei Reichelt bereits enthalten.

von Gast (Gast)


Lesenswert?

> Die Märchensteuer kommt bei Reichelt auch erst noch drauf :-(

Nö, ist schon mit drin.

von Gast (Gast)


Lesenswert?

Hallo,

alles interessant. Das UT2102CE gibt es so für 500 Euro. Ich habe hier
noch ein ATTEN ADS1102 gesehen. Ist laut Beschreibung mit dem UT2102C
vergleichbar und kostet aber nur 300 Euro.
Kennt das jemand und wo ist der Haken? Hat das auch Lüfter?
Für mich ist wichtig, daß 100MHz abgedeckt sind. Ich habe eher mit
Tektronix zu tun und die für den Heimbereich wären die TDS220. Aber die
liegen ja um die 1000 Euro - und dann nur gebraucht.
Lassen sich die Uni Trend und Atten damit vergleichen?

von xilo (Gast)


Lesenswert?

ja Atten ist besser

von Gast (Gast)


Lesenswert?

schöne kurze Antwort. besser als TDS220 oder besser als UT2102ce?
Kennst Du das? Lüfter? Und wie sieht es mit variabler Nachleuchtzeit
(Zwecks Augendiagramm) aus, hat das Tek leider (noch) nicht.

von Gast (Gast)


Lesenswert?

das ADS1000 das allgemein angeboten wird, ist das Modell mit 4kpoints
Speicher. Das Gerät hat einen Lüfter.
Das Gerät hat keine variable Nachleuchtzeit, nur OFF/Unendlich.

Ich habe mir das UT2102Ce gekauft.
Das Uni-T UT2102Ce kostet ohne MwSt. in Ebay 500Euro + 19 MwSt = 595
Euro.
Garantieanspruch??
Bei PinSonne-Elektronik ist es etwas teurer. Dafür kann man es
zurückgeben und hat Garantie.
Das UT2102Ce hat eine einstellbare Nachleuchtzeit. Weiterhin gibt es die
Erfassungsart (nur im CE Modell) Fast Aquisation). Damit werden deutlich
mehr Strahlwiederholungen auf dem Display dargestellt und in ihrer
Häufigkeit Helligkeits- moduliert dargestellt. Das UT2102Ce hat einen
Speicher von 25kpoints. Das Gerät hat ebenfalls einen Lüfter.

von Gast (Gast)


Lesenswert?

Vielen Dank für die sehr ausführliche Beschreibung. Somit lohnen sich
die höheren Kosten für mich aber schon. Die Fast Aquesation kenne ich
von unseren teuren Tek geräten auf Arbeit und das ist für meine
Anwendungen sehr wichtig.
Schönen Dank.

von Andrew T. (marsufant)


Lesenswert?

Gast schrieb:
> Hallo,
> ..
> Für mich ist wichtig, daß 100MHz abgedeckt sind. Ich habe eher mit
> Tektronix zu tun und die für den Heimbereich wären die TDS220. Aber die
> liegen ja um die 1000 Euro - und dann nur gebraucht.

Da liegst Du ziemlich falsch, es geht deutlich billiger:

http://www.quoka.de/modellbau-hobby/elektronik/cat_45_4380_adresult_34380105.html



Und das Schöne: Das Scope hat keinen Lüfter, das nervt kein
Lüfter-Geräusch und es verstaubt nix.

von Tom (Gast)


Lesenswert?

Hallo,
ich versuche diesen Thread mal zu reaktivieren :-)
Ich hätte noch eine Frage zu den technischen Daten des UNI-T UT2042C um
das es hier ja geht. Auf der Pinsonne-Page findet sich eine Angabe von
1M "Record Length" und 2,5k "Speichertiefe / Memory Depth".
Was ist unter diesen beiden Begriffen zu verstehen bzw. wodurch
unterscheiden sie sich?
Eines davon (ich denke die 2,5k) sind die Daten, die auf dem Display
angezeigt werden und die gescrollt / gezoomt werden können, oder?
Was ist dann das andere?
Tom

von Gast (Gast)


Lesenswert?

Hallo Tom,
die Record Length ist der interne Signal Verarbeitungs-Speicher. Dieser
wird genutzt in der Triggerart "Auto". Insbesondere bei der
Erfassungsart Average, Peak und im besseren Uni-T CE Modell für Fast
Aquisation.

von HMan (Gast)


Lesenswert?

Hallo,

ich habe seit ein paar Tagen auch das UT2042C (Reichelt) und bin hier
bei der Suche im Netz auf diese Diskussion gestoßen.

Nun bin ich ein wenig am testen und wollte auch so schöne
Bildschirmbilder auf dem USB-Stick speichern, wie es hier weiter oben zu
sehen ist.
Der Stick wird vom Gerät auch erkannt und wenn ich auf Bitmap speichern
drücke, dann leuchtet auch kurz die LED am Stick.
Wenn ich nun am PC die Bilder auslesen möchte, dann ist auf dem Stick
nichts gespeichert, auch der im Handbuch erwähnte Ordner wird nicht
erstellt.

Muss ich da noch etwas anderes beachten?
Was mache ich falsch?

Danke schon einmal im voraus für eure Hilfe

von Matthias (Gast)


Lesenswert?

Ist dein Stick vielleicht zu gross? Versuche es doch mal mit einem Stick
kleiner 4GB und nur mit Fat16 formatiert.

von Hannes J. (Firma: _⌨_) (pnuebergang)


Lesenswert?

HMan schrieb:
> Muss ich da noch etwas anderes beachten?

Eventuell kann es nötig sein den Stick mit dem Oszilloskop (wenn das
Oszilloskop die Funktion bietet) oder unter Windows neu zu formatieren.

Vorformatierte Sticks kommen manchmal mit recht merkwürdigen FAT
Versionen von Hersteller. Und die FAT-Implementierungen in Geräten wir
Oszilloskopen können ebenfalls recht eigenwillig sein.

von HMan (Gast)


Lesenswert?

Danke für den schnellen Tipp.
Manchmal kann es so einfach sein ;-)

Das Scope hat leider keine Funktion dazu, das hätte ich dann vermutlich
irgendwann schon einmal versucht. Aber mit dem PC formatiert hat
funktioniert.

Frohe Weihnachten wünsche ich übrigens noch an dieser Stelle

von Timmo H. (masterfx)


Lesenswert?

Hallo zusammen.
Ich bin nun auch kurz davor bei Reichelt auf den Bestellen-Button zu
klicken und zwar beim UT2042C.
Nun habe ich vorher aber noch eine Frage, die irgendwie noch nicht so
richtig geklärt ist.
Auf der Homepage steht
Record length   1024 k points, also 1M

Im Handbuch steht aber
>Folgende Speichermöglichkeiten stehen zur Verfügung:
> Signalverläufe: 10 intern, bis zu 200 auf USB-Speicher
> Geräteeinstellungen: 10 intern
> Bitmap (Hardcopy): bis zu 200 auf USB-Speicher, auf PCs als .bmp anzeigbar
> Temporäre Speicherung: intern, 1000 Messpunkte
Also doch nur 1000?

Auf der PinSonne HP steht:
> Record length   1M points
> Memory Depth    only 2.5 kpoints

Welcher Wert ist denn nun richtig? Irgendwie sieht mir das alles sehr
verdreht aus.
Vielleicht hat hier ja jemand das Scope zu Hause und kennt die realen
Werte.

von Hannes J. (Firma: _⌨_) (pnuebergang)


Lesenswert?

Seit sicher schon einem Jahr hat weder der Hersteller, noch die diversen
Händler, es nötig da korrekte Angaben zu machen. Wenn du dir so eine
Gurke kaufen willst, dann musst du mit sowas leben. Hauptsache billig.

von Timmo H. (masterfx)


Lesenswert?

Eben Hauptsache billig. Und ganz gut funktionieren tut das ding
scheinbar auch. Sind zumindest einige zufriedene Leute dabei. Auch div.
Youtube-Videos lassen das ding nicht schlecht aussehen.
Darum gehts mir auch nicht, mich interessiert es halt nur. Da schon
einige das Gerät gekauft haben, müsste doch einer darüber bescheid
wissen. Insofern hat mich deine Antwort NULL weitergebracht.

von Gast 73 (Gast)


Lesenswert?

Schau dir mal den LDS20410 von lvyang an. Habe auch lange überlegt
welches
DSO ich Kaufen sollte. Den Hersteller kennen noch nicht viele in Europa.
Das Gerät ist Lüfterlos, hat getrennnte Einsteller für die Kanäle, eine
höhere Grundgenauigkeit als die Uni-t Geräte. Gibts bei
PinSonne-elektronik.

von Timmo H. (masterfx)


Lesenswert?

Mhh, sieht auch nicht schlecht aus. Gut die GUI ist ein bissl hässlich.
Aber 512k ist ja schonmal ne ecke mehr als die 2.5k (sofern es denn
stimmt) vom Uni-T.
Wie siehts mit der PC-Software aus?

von Gast 73 (Gast)


Lesenswert?

Also das mit den 512K sollte stimmen, ausserdem hat das Gerät bei
Nutzung eines Kanals 1GSample, bei Nutzung von beiden 500KSample. Die
GUI sieht wesentlich besser aus, als auf der Pinsonne Homepage. Diese
Bilder sind Dateien welche man auf dem USB Stick übertragen kann. Aus
diesem Grund ist mir die PC Software erstmal egal.
PinSonne hat mir vorab die Bedienungsanleitungen auf Deutsch und
Englisch per Mail zugeschickt, so kann man sich ein besseres Bild vom
Gerät machen, die dort gezeigten Bilder entspechen denen des realen
Displays.
Diese PDF lassen sich jedoch nur mit dem Foxit Reader öffnen.

von Hannes J. (Firma: _⌨_) (pnuebergang)


Lesenswert?

Timmo H. schrieb:
> Darum gehts mir auch nicht, mich interessiert es halt nur. Da schon
> einige das Gerät gekauft haben, müsste doch einer darüber bescheid
> wissen.

Das mit den UNI-T ist lustig. Vor dem Kauf machen die Leute, wie Du,
hier ungeheuer Wind. Geiles Teil, super billig, muss ich haben usw. Dann
kaufen sie, oder auch nicht. Jedenfalls hört man nie wieder was von den
Leuten.

> Insofern hat mich deine Antwort NULL weitergebracht.

Glaub mir, dass ist mir scheiß-egal. Nach dir macht schon bald der
nächste Wind. Natürlich hat es keiner der Windmacher nötig, mal beim
Hersteller wegen der technischen Daten nachzubohren, aber Hauptsache um
den Oszilloskopkauf schön viel Wind gemacht.

von Kai G. (runtimeterror)


Lesenswert?

>Jedenfalls hört man nie wieder was von den Leuten.

Wenn man mal von den Leuten absieht, die nach dem Erwerb hier in diesem
Thread ihre Erfahrungen mitteilen ...

von Timmo H. (masterfx)


Lesenswert?

Hannes Jaeger schrieb:
> Das mit den UNI-T ist lustig. Vor dem Kauf machen die Leute, wie Du,
> hier ungeheuer Wind. Geiles Teil, super billig, muss ich haben usw. Dann
> kaufen sie, oder auch nicht. Jedenfalls hört man nie wieder was von den
> Leuten.
Es es dir noch nicht aufgefallen, dass gerade in Internetforen mehr
Leute meckern als loben? Alle die mit irgendwas nicht zufrieden sind
posten das im Forum, alle die glücklich sind meist nicht. Darum macht es
im Internet oft den Eindruck, dass Produkte die eigentlich gut sind,
runtergemacht werden. das sieht man auch oft genug bei Amazon etc.
Manchmal sind da Artikel die nur 2 Sterne haben weil mehr Leute
gemeckert haben als welche die gelobt haben. Das sind Leute die einfach
durch ihr Pech was sie gerade mit dem Produkt hatten erstmal Dampf
loswerden wollen, eigentlich genauso welche wie du, nur das Du auf allen
rumhackst die billigere Produkte kaufen, weil sie entweder wenig Geld
haben, oder es einfach nicht einsehen für ein Oszi, dass nur hin und
wieder für kleine Messungen am µC verwendet werden soll gleich über
1000€ auszugeben

> Glaub mir, dass ist mir scheiß-egal. Nach dir macht schon bald der
> nächste Wind. Natürlich hat es keiner der Windmacher nötig, mal beim
> Hersteller wegen der technischen Daten nachzubohren, aber Hauptsache um
> den Oszilloskopkauf schön viel Wind gemacht.
Du scheinst die Sache nicht ganz verstanden zu haben. Ich wollte doch
nur von jemanden hören, der das Oszilloskop hat ob da was dran ist.
Zudem bringen deine Kommentare mehr Aufwind als ernst gemeinte Fragen,
und tragen absolut gar nicht zum Informationsgehalt dieses Threads bei.
Wenigstens Gast 73 nimmt die Sache ernst, seine Kommentare helfen mir
(und auch anderen Usern) weiter, deine hingegen nicht.

@Gast 73
Vielen dank, ich glaube du hast mich überzeugt, 50€ mehr ist jetzt ja
auch nicht so die Welt.

von .. (Gast)


Lesenswert?

Timmo H. (masterfx) schrieb:

> Es es dir noch nicht aufgefallen, dass gerade in Internetforen mehr
> Leute meckern als loben? Alle die mit irgendwas nicht zufrieden sind
> posten das im Forum, alle die glücklich sind meist nicht. Darum macht es
> im Internet oft den Eindruck, dass Produkte die eigentlich gut sind,
> runtergemacht werden. das sieht man auch oft genug bei Amazon* etc.
> ... Das sind Leute die einfach
> durch ihr Pech was sie gerade mit dem Produkt hatten erstmal Dampf
> loswerden wollen, eigentlich genauso welche wie du, nur das Du auf allen
> rumhackst die billigere Produkte kaufen, weil sie entweder wenig Geld
> haben, oder es einfach nicht einsehen für ein Oszi, dass nur hin und
> wieder für kleine Messungen am µC verwendet werden soll gleich über
> 1000€ auszugeben

Schön ausgedrückt. Vor allem fällt bei Forenkommentaren oft eine völlig
überzogene Verallgemeinerung bei den Bewertungen auf. Da hat irgend eine
spezielle HW oder auch SW-Konstellation nicht hingehauen und schon ist
das Mainboard schrott. Oder es wird eine spezielle Eigenschaft die nicht
100 Prozent funktioniert (warum auch immer), die aber kaum ein anderer
nutzt oder braucht gleich zum Anlass genommen, gnadenlos über das
Produkt herzuziehen.

Für manche hier ist alles eine "Gurke" was nicht den 3-fachen
Anschaffungspreis gegenüber einem preiswerten Gerät ausmacht. Was mich
aber besonders ärgert ist die Denke man hätte zu jederzeit das Geld für
die Nobelmarke auf dem Präsentierteller und wäre nur zu geizig das dafür
auszugeben. Es gibt aber (immer mehr), die aus welchen Gründen auch
immer nur vergleichsweise wenig freies Geld zur Verfügung haben. Und das
sind nicht nur gerade Studierende, sondern schlicht Leute in einer
schwierigen Lebenslage, die aber dennoch die Elektronik (aus
finanziellen Erwägungen) nicht aufgeben wollen, auch weil sie sich
erhoffen, mit dem Erkenntnisgewinn aus den Basteleien (oder
Entwicklungen) irgend wann vielleicht doch nochmal mehr Einkommen zu
erzielen. Also seid bitte so fair nicht immer gleich jeden als Geizhals
darzustellen der eben zu Voltcraft greift und nicht zu Agilent oder
Fluke. Die Alternative stellt sich nämlich oft erst gar nicht. Denn bis
das womöglich angesparte Geld für ein Agilent dann ausgegeben werden
könnte sind schon wieder wichtigere bzw. unumgängliche Ausgaben für
Reparaturen etc. aufgelaufen die das Gesparte aufzehren. Im Endeffekt
hat man dann eher weder Voltcraft noch Agilent sondern schlicht nix. ;)

von Gast 73 (Gast)


Lesenswert?

Hallo Timmo H.

Die 50€ Aufpreis zum Uni-t 2042C sind gut angelegt. Ich durfte einmal
bei einem Kollegen mit einem 2042C arbeiten. Der Lüfter des Geräts
störte die
sonst ruhige Arbeitsumgebung. Wenn man öfter mit 2 Kanälen arbeitet ist
man froh darüber, das man nicht immer wie beim 2042C die Y-Einsteller
umschalten muß. Das macht Tektronix bei der TDS1000 Serie auch so.

Das Gerät ist, wenn man einmal warm geworden ist leicht und zügig zu
bedienen.

Hier noch ein Foto vom Gerät im eingeschalteten Zustand.
Das Menü lässt sich auf Chinesich oder Englisch umstellen.

http://www.lvyang.com/2009/Upload/PicFiles/200947955566454.jpg

von Timmo H. (masterfx)


Lesenswert?

So, ich habe mir jetzt das LDS20410 bestellt. Nächste Woche werde ich
dann mal kurz berichten. Thx@Gast 73

von Timmo H. (masterfx)


Angehängte Dateien:

Lesenswert?

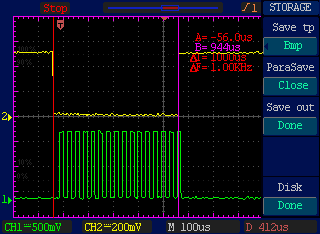

So, das LDS20410 ist nun da, und wie versprochen ein kleiner Bericht
nach etwa 2 Stunden Bedienung.

Gefällt:
+Was mir beim ersten Einschalten schon sehr gefallen hat, war die
 schnelle Betriebsbereitschaft. Nach ca. 3 Sekunden ist es
einsatzbereit, das
 ist um einiges schneller als das Tek was ich auf der Arbeit verwende.
+Das Display ist relativ flott von der Reaktionszeit, praktisch kein
 Nachleuchten ist zu erkennen TOP
+Display praktisch völlig Blickwinkel unabhängig, sowohl horizontal als
 auch vertikal TOP
+Getrennte Y-Einsteller
+USB Stick geht mit FAT32 (allerdings NUR mit FAT32)
+Uhrzeit/Datum einblendbar
+Viele Mess-Infos die dem Display angezeigt werden können (siehe
info.png)
+Integrierter LCD-Test (Rot, Grün, Blau) um Pixelfehler festzustellen
+Kein Lüfter!

Gefällt nicht:
-Teilweise unverständliche Bedienung
-Teilweise Darstellungsbugs (bzw. das Display wird nicht immer neu
 aufgebaut)
-Dateiname muss jedes mal neu eingegeben werden, dabei wird auch
 jedes mal  die Tastatur auf Chinesisch gestellt
-Beim Speichern wird immer das Speichermenü mit im BMP gespeichert
(zumindest habe ich noch nicht gefunden wo man das ändern kann)
-Tastköpfe sind schwer zu kalibrieren "wackelige" Potis


Ich habe bis jetzt mit Sicherheit noch nicht alle Funktionen
getestet/gefunden, aber insgesamt macht das Teil einen recht guten
Eindruck. Bleibt zu hoffen, dass für die kleinen Bugs noch ein
Firmwareupdate kommt. Das Manual ist, naja sagen wir wenig Informativ.
Um mal einen Eindruck von der Speichertiefe des DSO zu bekommen, habe
ich mal zwei Signale aufgenommen (32 kHz + 1kHz) bei einer Auflösung von
200µs/div (Bild store.png) und dann die Auflösung auf 2ms/div vergrößert
(Bild store1.png). Insgesamt wurden so also 20ms aufgenommen.
"Reinzoomen" kann ich dabei noch bis auf 5µs/div. Keine Ahnung ob das
jetzt wirklich die 512k/Channel sind, muss ich nochmal testen.

Vielleicht hilft mein kleiner Bericht ja jemanden bei der Entscheidung.
Zum UNI-T kann ich natürlich nichts sagen, auch wenn ich es gerne mal
zum direkten Vergleich hätte.

von ... (Gast)


Lesenswert?

Timmo H. (masterfx) schrieb:


> Gefällt nicht:
> .. "wackelige" Potis ..

Wäre für mich schon sehr nahe am KO Kriterium ;). Was mir bei Hameg
immer gefallen hat ist die hohe Qualität der Regler/Knöpfe. Selbst ein
kürzlich beim Conrad gekaufter RadioOhm Poti für (wer Conrad kennt :))
vergleichsweise wegig Geld hat ein sehr angenehmes, gedämpftes
Drehgefül. Dieses Gefühl würde ich bei so einem Gerät nur ungern gegen
sonstige weiß Gott was für phantastische Eigenschaften eintauschen
wollen. Ne, wackelige Potis geht mal gar nicht.

(will dir aber das Teil nicht madig machen, darum bitte nicht falsch
verstehen ;))

von Timmo H. (masterfx)


Lesenswert?

Naja es ist nur der Poti des TKs. Einmal eingestellt, packt man ihn
eigentlich nicht mehr an. Das ist schon ok so, und auch nicht so schlimm
wie es sich vielleicht anhört.
Ich werde mit dem ding erstmal ein wenig rumspielen. Die
Mathe-Funktionen sind schonmal sehr umfangreich: Dv/dt, Sv/dz, STFFT,
FFT, Histogramm, Coef, A+B, A-B, A*B, A/B.

von Gast 73 (Gast)


Lesenswert?

Das mit dem Darstellungsbug ist mir auch jetzt erst aufgefallen, da
werden teilweise Einblendungen nicht komplett gelöscht, oder
überschrieben. Dies sollte sich durch ein Firmware Update beheben
lassen. Ich finde das Gerät jedoch ansonsten gut für den Preis. Bleibt
nur die Frage wie man erfährt das ein Firmware Update erschienen ist,
eventuell auch direkt von Lyvang, oder von Pinsonne Elektronik.

von Timmo H. (masterfx)


Lesenswert?

Ich habe bereits bei beiden Seiten angefragt. Mal gucken wer zuerst
antwortet.
@Gast 73
Kannst du, wenn die die Messung auf LONG stellst, den gesamten
Speicherinhalt (Data L. "Memory") auf USB-Stick als CSV speichern? Bei
mir hängt sich das Teil dann komplett auf. Alles andere geht wunderbar.

von Gast 73 (Gast)


Lesenswert?

Das habe ich noch nicht versucht. Werde ich die Tage mal machen und mich
dann
melden.

von Eddy C. (chrisi)


Lesenswert?

Ich bin auch seit Jahren auf der Suche: Welches DSO paßt zu mir? Nun
gut.

Angeregt durch die obige Diskussion habe ich gerade das UNI-T UT2102CEL
entdeckt, welches einen Widescreen besitzt, bei 100MHz Bandbreite und
großer Speichertiefe. Das Gerät scheint frisch auf den Markt zu kommen,
aber wenn sich jemand das Teil zulegt, wäre auch hierfür ein
Erfahrungsbericht hier im Forum willkommen. Macht UNI-T Firmwareupdates?
Und was ist der Unterschied zwischen Speichertiefe (25k) und
Recordlength (1M)?

von Thomas R. (tinman) Benutzerseite


Angehängte Dateien:

Lesenswert?

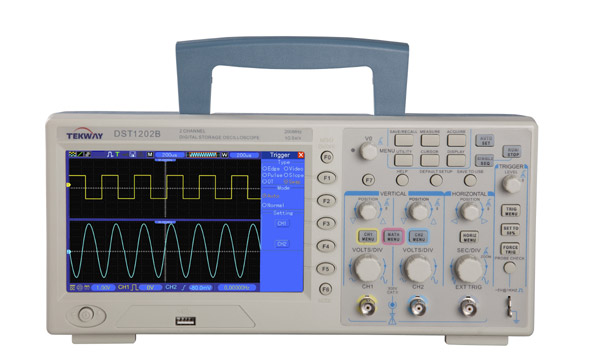

ja, der UT2102CEL ist schon sehr ähnlich zu den Tekway DST1xxxB (davon
habe ich zwei hier stehend) - den gabs schon seit Nov 2009.

Die chinese kopieren sich so schnell das man kaum mitkommen kann :)

Das gute bei den Tekway geräten ist nur das man die 60MHz auf 200Mhz
umbauen kann mit firmware update, an sonsten kaum unterschiede zum
UT2102CEL (ist der auch lufterlos ?)

von Timmo H. (masterfx)


Lesenswert?

Mhh, das UT2102CEL, mit fast 700€ Neupreis passt es nicht wirklich zum
Threadtitel!?

von Timmo H. (masterfx)


Lesenswert?

So, antwort von Pinsonne (wirklich schnell die Leute)

>Guten Tag Herr XXX XXXXX,

>ja der Fehler ist bekannt und wurde auch schon weitergegeben.
>Leider haben wir noch keine Antwort.

>Der Fehler tritt nur in langsamen Zeitbasen auf.

>Weiterhin gibt es zwei Möglichkeiten die abgespeicherte Ausgabelänge zu >ändern.

>unter Aquire Length   (Normal / Long )

>sowie im Speichermenü Storage:  (Screen / Memory )

>Normal + Memory   sollte immer möglich sein.

>Long + Memory  geht ab < 10 us/DIV  (eventuell noch 1 -2 Zeitbasen
>langsamer)

>Ist aber beim Rigol nicht anders, nur funktioniert da die Software ohne
>abzustürzen und ohne das man es merkt.

von Thomas R. (tinman) Benutzerseite


Lesenswert?

Timmo H. schrieb:
> Mhh, das UT2102CEL, mit fast 700€ Neupreis passt es nicht wirklich zum
> Threadtitel!?

nein, aber der UNI-T UT2052CEL passt schon dazu, oder Tekway DST1062B,
DST3042B, DST4062B - alles geräte um die 300-400EUR mit 800x480
auflösung.

Wobei UNI-T günstiger sind als Tekway, die haben aber auch weniger
funktionen

von Gast 73 (Gast)


Lesenswert?

@ Timmo H.

Ja das mit den Erstellen von CSV Dateien bei Long klappt bei mir auch
nicht. Da hilft nur aus und einschalten. Mal abwarten, ob da ein
Firmware Update erscheint und Abhilfe bringt.

Zusammenfassend: -Probleme bei der Erstellung von CSV Dateien
                 -Teilweise wird Bildschirm nicht immer neu aufgebaut
                  Textreste bleiben auf dem Schirm
                 -Beim vergeben von Dateinamen sind nicht alle Zeichen
                  möglich.

Das Gerät gefällt mir ansonsten vom Preis / Leistungsverhältnis gut.

von Matthias (Gast)


Lesenswert?

Kann man mit den DSO auch die 220V messen und auch die Störungen, die
drauf sind?

von Gast 73 (Gast)


Lesenswert?

@ Matthias,
Das Gerät ist geerdet, d.h. die Schirme der BNC Buchsen sind mit PE
verbunden. Möglich wäre es zwei Tastköpfe zu nehmen, einen an L, den
zweiten an den Neutralleiter. Durch die Mathematischen Funktionen des
Geräts ist dann eine Messung möglich. Bei Messungen ohne Netztrennung
müssen jedoch spezielle, dafür zugelassene Tastköpfe verwendet werden
(Sicherheit).

von Matthias (Gast)


Lesenswert?

@Gast 73

Danke für die Info. Daran hatte ich nicht gedacht. Passieren darf
natürlich nichts und das Gerät sollte das alles überstehen. Würde man
denn auch Störungen auf dem Netz sehen, wie beispielsweise Netzwerk über
die Stromleitung?

von Gast 73 (Gast)


Lesenswert?

@ Matthias,
Das Gerät ist in CAT I max. 400V ausgeführt. Sollte also die Messung der
Netzspannung nicht übelnehmen. Die Signale die auf Stromleitungen
übertragen werden sollte man erkennen können, habe ich jedoch noch nicht
versucht.

von Timmo H. (masterfx)


Lesenswert?

Naja das ding hat halt 40Mhz Bandbreite. Da über PowerLAN bis 200 MBit/s
übertragen werden können wirst du wohl nicht alles sehen können, nur
dass da noch irgendwas auf den 50Hz an Oberwellen drauf ist, aber mit
Sicherheit nicht was.

von AVR-Geplagter (Gast)


Lesenswert?

also ich mag das oszi gerne, nur der lüfter stört mich doch ziemlich!
hat sich schon jemand von euch an eine modifikation gewagt? ich traue
mich immernoch nicht so recht den auffälligen garantie-sticker
durchzutrennen...

ich hab auch seit kurzem zugang zu einem tektronix tds2000, das scheint
ja keinen lüfter eingebaut zu haben. dafür steigt nach ner weile richtig
heisse luft oben aus ihm heraus..ich wüsste gerne, wie sich das aufs
rauschverhalten etc auswirkt, oder geht es sogar kaputt? ich geh mal
davon aus dass intern ja einige gemeinsamkeiten zwischen den geräten
liegen müssten ;)

von David P. (chavotronic)


Lesenswert?

Hat Jemand den Treiber für den 2042C parat? ich finde den leider nicht
auf der Uni-T Seite (Nur die Software)
Wäre sehr nett :)

von Timmo H. (masterfx)


Lesenswert?

Ich habe die Treiber+Software. Schreib mir ne PN mit deiner Mail-Adresse
und das was du brauchst. Irgendwie kann ich dir keine schreiben weil der
Spam-Schutz nicht geht.

von Karl F. (Gast)


Lesenswert?

Hallo Leute,

ich hab grade mein UT2042C bekommen - nachdem es jetzt grade ne Woche
lang fuer 329,- im Angebot war, musste ich einfach zuschlagen.

Für den Preis ist das Ding - glaub ich - ganz ok.

Da der Thread schon ziemlich lange lebt mal noch ein bißchen was dazu:

Hat sich denn schonmal jemand mit dem Datenformat auseinandergestzt, daß
die Dinger schreiben? Wenn man die Daten auf nen USB-Stick schreibt,
fallen da 2580 Bytes als .dat file drauf - also 20 Bytes Header und 2560
Bytes Daten. Die Daten liegen direkt binär vor, also 1 Byte pro punkt -
super einfach. In den 20 Bytes Header stecken wohl die Einstellungen wie
y-Scaler, Zeitbasis usw. - die hab ich noch nicht vollständig dekodiert.
Und bevor ich mir die Arbeit mache dachte ich, ich frag mal blöd ob das
vielleicht schon einer vor mir getan hat ... ???

von Edi R. (edi_r)


Angehängte Dateien:

Lesenswert?

Kai Giebeler schrieb:
> Es geschehen noch Zeichen und Wunder. Anbei die vom Hersteller
> überlassenen Informationen as is .

Mit Googles Hilfe habe ich die enthaltenen Dokumente mal roh übersetzt.
Mit "roh" meine ich, dass ich die Übersetzung so, wie sie gekommen ist,
unkorrigiert eingefügt habe. Eigentlich wollte ich nur mal einen
Eindruck bekommen, was in den Docs überhaupt drinsteht. An sich reicht
mir die Übersetzung so, um mal ein paar erste Ansprechversuche zu
machen. Ich stelle Euch die Infos zur Verfügung, vielleicht kann und
will jemand damit experimentieren (so wie ich).

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Timmo H. schrieb:
> Naja das ding hat halt 40Mhz Bandbreite. Da über PowerLAN bis 200 MBit/s
> übertragen werden können wirst du wohl nicht alles sehen können, nur
> dass da noch irgendwas auf den 50Hz an Oberwellen drauf ist, aber mit
> Sicherheit nicht was.

Powerlan geht bis 20MHz. Wo hast du da Probleme?

von Old-Man (Gast)


Lesenswert?

Hallo !

Habe nun auch seit ein paar Tagen mein Uni-T 2042C , doch leider erkennt
mein Laufwerk die Software-CD nicht . Eine 2. CD von Reichelt als Ersatz
geliefert , hat das gleiche Problem . Eine Abfrage über die
Eigenschaften ergeben 0 Bytes .^^ Hat jemand ähnliche Erfahrungen
gemacht und das Problem lösen können ?

Um Signalverläufe sichtbar zu machen reicht dieses DSO vollkommen aus !

von Michael J. (jogibaer)


Lesenswert?

Old-Man schrieb:
> Hallo !
>
> Habe nun auch seit ein paar Tagen mein Uni-T 2042C , doch leider erkennt
> mein Laufwerk die Software-CD nicht . Eine 2. CD von Reichelt als Ersatz
> geliefert , hat das gleiche Problem . Eine Abfrage über die
> Eigenschaften ergeben 0 Bytes .^^ Hat jemand ähnliche Erfahrungen
> gemacht und das Problem lösen können ?

Hallo,

versuche mal einen anderen Rechner und/oder ein anderes Laufwerk.


Jogibär

von Edi R. (edi_r)


Lesenswert?

Old-Man schrieb:
> Habe nun auch seit ein paar Tagen mein Uni-T 2042C , doch leider erkennt
> mein Laufwerk die Software-CD nicht .

Lade Dir die Software von http://www.uni-trend.com/UTD2042C.html

von Old-Man (Gast)


Lesenswert?

Danke ihr beiden !
Downloade gerade vom chinesischen Server , man ist der lahm , im Schnitt
kommt der auf 9KB . ^^

Übrigens , ich hatte bei Reichelt nach einem Link zum Download gefragt ,
man schickte mir lieber die CD , offensichtlich kennt man den Link dort
nicht ?^^

von MaSa (Gast)


Lesenswert?

Hallo zusammen!

Hat es von Euch jemand schon jemand geschafft das Firmwareupdate von der
Reichelt-Seite zu entpacken?
http://www.reichelt.de/?;ACTION=7;LA=28;OPEN=0;INDEX=0;FILENAME=D100%252FFirmware_Update_inkl_Anleitung_UT2042C.zip;SID=22fUJEY9S4ARYAAFhtP4Mde47a3e2a9286888cc98692d2fbb765c
Ich kann die Datei zwar runterladen. Jedoch sagt mir sowohl winrar als
auch 7zip, das die Datei defekt wäre. Reichelt meint aber, das die Datei
in Ordnung wäre. Sowohl auf meinem Laptop als auch auf meinem Desktop
will es einfach nicht klappen :-(

Wenn es jemant mal bei sich testen könnte wäre S-U-P-E-R!

Viele Grüße
MaSa

von Pascal H. (pase-h)


Lesenswert?

MaSa schrieb:
> Hallo zusammen!
>
> Hat es von Euch jemand schon jemand geschafft das Firmwareupdate von der
> Reichelt-Seite zu entpacken?
>
http://www.reichelt.de/?;ACTION=7;LA=28;OPEN=0;INDEX=0;FILENAME=D100%252FFirmware_Update_inkl_Anleitung_UT2042C.zip;SID=22fUJEY9S4ARYAAFhtP4Mde47a3e2a9286888cc98692d2fbb765c
> Ich kann die Datei zwar runterladen. Jedoch sagt mir sowohl winrar als
> auch 7zip, das die Datei defekt wäre. Reichelt meint aber, das die Datei
> in Ordnung wäre. Sowohl auf meinem Laptop als auch auf meinem Desktop
> will es einfach nicht klappen :-(
>
> Wenn es jemant mal bei sich testen könnte wäre S-U-P-E-R!
>
> Viele Grüße
> MaSa

Ich kann die Datei mit winrar (neueste Version) öffnen und entpacken.

Mfg
Pase

von Timmo H. (masterfx)


Lesenswert?

Pascal Haury schrieb:
> Ich kann die Datei mit winrar (neueste Version) öffnen und entpacken.
Jup geht bei mir auch. Sogar der Windows-Explorer kann das.

@MaSa
Verwende mal nen anderen Browser zum runterladen, oder leere deinen
Browser Cache

von MaSa (Gast)


Lesenswert?

Hi Timmo,

schon probiert. Könnte es an Win7 liegen? Falls es legal ist (warum auch
nicht...?). Könntest Du die Dateien nochmal neu packen? Wie gesagt bei
mir kommt auf zwei Rechnern hartnäckig ein CRC Fehler der Zip Datei. Mit
"allen" anderen Zip Dateien habe ich keinerlei Probleme. Daher fragte
ich auch, ob außer mir noch jemand mit der Reichelt-Zip das Prolem hat.

...ich möchte doch nur mein UT2042C updaten... :-((

Viele Grüße
MaSa

von Timmo H. (masterfx)


Lesenswert?

An Windows 7 kanns nicht liegen, hab ich ja selbst drauf.
Habs nochmal mit rar gepackt und bei rapid hochgeladen:
http://rapidshare.com/files/430825622/Firmware_Update_inkl_Anleitung_UT2042C.rar

von MaSa (Gast)


Lesenswert?

Super - hat nun funktioniert!
Die Firmware bringt auf den ersten Blick eine deutsche Menüführung mit
sich. Die Firmware bei meinem Oszi war 1.03 und von Pinsonne...
...ich melde mich wenn ich mehr herausgefunden habe (Unterschiede zu
vorher).

Grüße
MaSa

von Platinenschwenker .. (platinenschwenker)


Lesenswert?

MaSa schrieb:
> Hallo zusammen!
>
> Hat es von Euch jemand schon jemand geschafft das Firmwareupdate von der
> Reichelt-Seite zu entpacken?
>
http://www.reichelt.de/?;ACTION=7;LA=28;OPEN=0;INDEX=0;FILENAME=D100%252FFirmware_Update_inkl_Anleitung_UT2042C.zip;SID=22fUJEY9S4ARYAAFhtP4Mde47a3e2a9286888cc98692d2fbb765c
> Ich kann die Datei zwar runterladen. Jedoch sagt mir sowohl winrar als
> auch 7zip, das die Datei defekt wäre. Reichelt meint aber, das die Datei
> in Ordnung wäre. Sowohl auf meinem Laptop als auch auf meinem Desktop
> will es einfach nicht klappen :-(
>
> Wenn es jemant mal bei sich testen könnte wäre S-U-P-E-R!
>
> Viele Grüße
> MaSa

Jetzt haste es zwar schon, aber mit dem FreeCommander unter W7 wäre es
auch gegangen. ;)

von Ingo W. (Gast)


Lesenswert?

Bei mir funktioniert das Reichelt-Original:
runtergeladen mit FF3.6.12,
entpackt mit 7z 4.57
XPSP3
werds gleich mal testen!
mfg Ingo

von g457 (Gast)


Lesenswert?

> Wie gesagt bei mir kommt auf zwei Rechnern hartnäckig ein CRC Fehler der
> Zip Datei.

Cache leeren, auch den im Proxy. Falls Du an letzteren nicht rankommst
kann es u.U. helfen noch einen dummy-GET-Parameter an die URL
anzuhängen. SID (und Kekse) entsorgen kann auch helfen.

von Platinenschwenker .. (platinenschwenker)


Lesenswert?

Kann das sein, dass man bei den UNI-T DSO beim Umschalten ein lautes
Klackern eines Relais hört? Kann mich da an so ein youtube Video
erinnern ..

von Ingo W. (Gast)


Lesenswert?

> Kann das sein, dass man bei den UNI-T DSO beim Umschalten ein lautes
> Klackern eines Relais hört?

Ja, beim Umschalten des vertikalen Teilerfaktors, aber nur einmal im
gesamten Bereich (Teiler grob).

Update hat bei mir auch geklappt, musste mir nur die andere Datei
runterladen (UTD2042C).
mfG ingo

von MaSa (Gast)


Lesenswert?

"Cache leeren, auch den im Proxy. Falls Du an letzteren nicht rankommst
kann es u.U. helfen noch einen dummy-GET-Parameter an die URL
anzuhängen. SID (und Kekse) entsorgen kann auch helfen."

Der Cache im Proxy war wohl das Problem. Jetzt funktioniert auch das
Original...auch wenn es dank Timmo nicht mehr nötig war.

Jetzt noch schnell die Kinder ins Bett bringen und dann ab in den
Bastelkeller :-)

Grüße
MaSa

von j. (Gast)


Lesenswert?

Hallo,

ich suche eine komplette Anleitung zum UT 2042C. Weiß jemand, wo man die
herbekommt? In diesem Video: http://www.youtube.com/watch?v=3hB2lGjzdLQ
ab Minute 4:43 sieht man kurz das dunkle Handbuch (nicht das wo Reichelt
drauf steht).
Ich habe schon bei UNI-T direkt nachgefragt, dort haben sie mir eine
unfertige .doc Version geschickt, die kein Deckblatt hatte, schlecht
formatiert war und sehr komisch aussah...
Hat jemand einen Link, oder kann mir dieses "UT 2000/3000 Series
Operation Manual" zuschicken?

Viele Grüße,

j.

von David P. (chavotronic)


Lesenswert?

Auf der Reichelt Seite , unter downloads (wenn man den 2042C Artikel
geöffnet hat) ist das Handbuch zum runterladen

von Swap (Gast)


Lesenswert?

Guten Morgen allerseits,
ich bin seit gestern auch stolzer Besitzer und muss sagen: Im Vergleich
zu den 2 Jahre alten Tektronix TDS2024 bin ich sehr positiv von der
Software überrascht. Schnell (und ja, ich finde das durchaus wichtig zu
erwähnen) , Sinnvolle Menüs ( und dabei ist es aus FernOst ) und sehr
intuitiv.

Eine Frage habe ich aber doch (es könnte auch daran liegen das meine
Erfahrung an DSO's nur wenige Tage umfasst ):
Bei dem TDS bin ich es gewohnt ein Signal an den LCD Anzupassen, also
der Trigger und die Sec/Div regeln zu können und gleich auf dem
Bildschrim zu sehen wie sich das Signal verschiebt.
Das kann das UTD wohl nicht, oder? Hier kann ich messen, feststellen das
ich wahrscheinlich eine Zeitauflösungsstufe genauer messen könnte,
umstellen, neumessen, feststellen das mir jetzt doch 2 Bit fehler,
wieder zurück und wieder neumessen.
Bisher konnte ich einfach am Sec/div drehen, dann gucken ob alles da ist
und notfalls zurückstellen, ohne neu zu messen.

PS: Gibts mittlerweile jemanden der die Daten zu jpg oder bmp oder sonst
was decodiert hat ?

Gruß swap

von Markus N. (rebel4life)


Lesenswert?

Hallo,

Reichelt hat momentan das UTD2052 CEL für 369€ (leider erst wieder
lieferbar ab KW5/11),  lohnt sich dieses Oszilloskop für den
Heimbereich, in der Arbeit hab ich ein Hameg 1507-3, das ist natürlich
eine ganz andere Klasse, ich will halt nicht eine uninnovative Bedienung
wie ich sie von wenn ich mich nicht täusche Tektronix Geräten aus der
Berufsschule kenne, zudem mag ich bei den Geräten aus der Schule die
Einstellfunktionen nicht so, sind da die UNI-T Geräte besser?

Bei dem Hameg hab ich halt eine ziemlich direkte Bedienung und auch
ziemlich viele Funktionen, was bei dem Peaktech Gerät

http://www.reichelt.de/?ACTION=3;GROUP=D161;GROUPID=4044;ARTICLE=102157;SID=31raAII6wQAR8AAGYmFr4d782bfda2a0f2d6ab0dac84deda7d122

Das ist das Gerät aus der Schule, ich kann nicht nachvollziehen, wieso
die nicht etwas in der Art von Hameg 507 genommen haben, das wäre
deutlich sinnvoller gewesen bei dem Preis.

http://www.datatec.de/TDS1002B-Oszilloskop-Tektronix.htm

MFG Johannes

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Was ist an Tek unintuitiv? Wenn du schon damit Probleme hast dann setz
dich nie an ein großes Digitalscope.

von Markus N. (rebel4life)


Lesenswert?

Mit dem Hameg stell ich die Zeit ein, hab das sofort auf dem Display wie
das Signal aussieht, bei dem digitalen Oszi darf man erst mal ne Weile
warten bis das umschaltet, von sowas bin ich ehrlich gesagt kein Fan. ;)

Mit uninnovativ meinte ich halt dass die Menüführung bei dem Gerät recht
träge ist.

Das Hameg 1507-3 ist ja ein Mischgerät und auch richtig schnell wenn man
etwas einstellt, bei dem digitalen Oszi hat man sogar manchmal noch
Spuren (wie diese schlieren bei alten PC TFT Monitoren), sprich das
Display ist recht träge.

Und sowas mag ich nicht, ist das bei dem Uni T Gerät welches ja
wesentlich neuer ist besser?

MFG Johannes

von Carsten S. (dg3ycs)


Lesenswert?

Johannes R. schrieb:
> Das Hameg 1507-3 ist ja ein Mischgerät und auch richtig schnell wenn man
> etwas einstellt, bei dem digitalen Oszi hat man sogar manchmal noch
> Spuren (wie diese schlieren bei alten PC TFT Monitoren), sprich das
> Display ist recht träge.
>
> MFG Johannes

Diese "Schlieren" bei den TFT Digitalskopes (und auch einigen der
letzten Röhrengeräte) sind aber manchmal absicht und damit ein Feature!
(=Abschaltbar!) Halt für Anwendungen wo ein echtes hartes Speichern des
Kurvenverlaufs nicht gewünscht ist, ein einzelner Durchgang aber zu
Schnell sein würde.

Ist vergleichbar mit dem Aussuchen einer Röhre mit bewusst langer
Nachleuchtzeit zu Röhrenzeiten.

Allerdings ist das natürlich nicht zu verwechseln mit dem "Nachleuchten"
eines tatsächlich trägen TFTs (=NICHT abschaltbar). Das ist natürlich
nicht zu gebrauchen.

Wie das jetzt bei den Reichelt Skopes ist weiß ich baer nicht. Bei den
Brauchbaren TEK Henkelmännern ( mit vierstelliger Kennzahl) ist es aber
sicher nicht einzig am schlechten Display liegend.
(Auch wenn das Display besser sein könnte)
Bei den Hantek/Teakway Skopes DSxxxB ist es aber definitv Schaltbar. Das
nachleuchten ist von NULL bis UNENDLICH definierbar.

Gruß
Carsten

von Pfriemler (Gast)


Lesenswert?

Ich versteh die ganze Aufregung nicht. Ich habe ein UTD2042C (mit D in
der Mitte, weiß der Fuchs was an denen anders ist), habe eben die
Bitmap-Hardcopy gefunden und möchte euch alle k... nein, lassen wir das.

Ernstlich: Mir haben die 40MHz als alten Analogbastler gereicht. Das
Gerät ist sehr schnell, das Display hat keine Schlieren und ist sehr
schnell (die von früher bekannte "Pixel-Nachleuchtzeit" lässt sich in
weiten Bereich einstellen) - für meine Zwecke vollkommen ausreichend.

Entscheidender Nachteil dieser Geräte: 256bit. Die Messfunktionen sind
nett, aber allesamt unbrauchbar, ich habe einen Messfehler von -5% und
mehr und schon ein Austauschgerät, was leider nicht viel besser ist.
Aber zum Messen nimmt man ja auch was anderes.

Die Triggerfunktionen sind nicht ganz nach meinem Geschmack für
Spezialfälle, aber dennoch lässt sich vieles gut einrichten. Insgesamt
hat es genug Knöpfe für alle möglichen Anwendungen. Es ist klein und
leicht. Der Lüfter allerdings nervt wirklich kolossal.

Außerdem habe ich an meinem Gerät einen Softwarefehler entdeckt (V1.02).
Gestern habe ich einfache "Wellen" abspeichern wollen (nicht die
Long-Variante) auf USB-Stick. Ich speichere also munter nacheinander ab
und stelle irgendwann bei 16 oder 17 fest, dass er die ersten wieder
überschrieben hat. Auf dem Stick finde ich die Dateien "wave000.dat" bis
"wave099.dat" und dazwischen nur 011, 022, 033 usw. Wenn ich
andererseits die Waves 11 oder 21 oder 31 (obwohl ich sie nie
geschrieben habe!) in einen Ref-Speicher lade, ist darin immer die
wave011.dat.
Kann das jemand verifzieren? Danke!
Bei "Long" oder den Bitmaps ist alles ok!

von Markus N. (rebel4life)


Lesenswert?

Also ich hatte das UTD 2042 C inzwischen, es ist wirklich nicht
schlecht, bis auf ein paar Kinderkrankheiten, z.B. die
Abspeicherfunktion hat mir nicht so gefallen oder auch die PC Anbindung,
die Software hatte so einen 1999 Style wenn man das so beschreiben darf,
am liebsten wäre es mir, wenn die Software eine Vollbildfunktion hätte,
damit ich einfach den Laptop mit 15" daneben hab und da groß das
Messsignal sehen kann, das hatten die ganzen Hersteller auf der
Electronica, das habe ich bei der Unitrend Software vermisst. Selbst
eine Hochskalierung hätte mir da gereicht.

Da ich etwas höhere Ansprüche hab, komm ich wohl um ein teureres Gerät
nicht rum...

Ich werde in ein paar Wochen in der nächstgelegenen FH nachfragen, ob
die da demnächst Oszis bestellen, denn ich hab gehört, dass man bei
denen gute Schnäppchen machen kann, wenn die die bestellen.

MFG Johannes

von Pete K. (pete77)


Lesenswert?

Ich häng mich hier mal dran...

Bei mir stehen 3 Geräte zur Auswahl (alle Preis plus USt bei
Aliexpress):
- Rigol DS1052E (349$)
- ATTEN ADS1102 (300$)
- UTD2052CEL (376$) (gibt es auch nur mit Endung CE)(?)

Ich tendiere zum Atten, das kann auch auf USB-Flash schreiben. Alle
haben wohl laute Lüfter.

Leider ist es mir nicht gelungen, vorab ein User-Manual herunterzuladen.
Ich würde mich daher freuen, wenn jemand hier das jeweilige UserManual
hochladen könnte.

von Pete K. (pete77)


Lesenswert?

Hab gerade gesehen, das ADS1102 gibt es auch in einer ADS1102CAL
Variante mit 7" Bildschirm. Das sieht nett aus, kostet aber auch 100€
mehr...

von ./. (Gast)


Lesenswert?

Pete K. schrieb:
> mit 7" Bildschirm

Ist das die wo die 320x240 nur auf 7" hochskaliert werden?

Sowas moecht ich nicht.

von Thomas R. (tinman) Benutzerseite


Lesenswert?

./. schrieb:
> Pete K. schrieb:
>> mit 7" Bildschirm
>
> Ist das die wo die 320x240 nur auf 7" hochskaliert werden?
>
> Sowas moecht ich nicht.

Nein, das ist der UNI-T CEL, beim Atten sind native 480x234 was genau so
schlecht ist weil oschi pixel genau so schelcht aussehen wie 4 kleine
pixel zu einem "hochskaliert".

von Pete K. (pete77)


Lesenswert?

Was sind "oschi Pixel"?

Wenn die 480x234 native Auflösung sind, dann wird doch wohl nicht
skaliert.

Kann das jemand bestätigen?

Oder braucht man den Bildschirm sowieso nicht so sehr, da die
Darstellung der PC übernimmt bzw. übernehmen kann?

von Abdul K. (ehydra) Benutzerseite


Lesenswert?

oschi ist ein Kraftausdruck für megagroß/-stark.

von Thomas R. (tinman) Benutzerseite


Lesenswert?

Pete K. schrieb:
> Was sind "oschi Pixel"?

grosse pixel

>
> Wenn die 480x234 native Auflösung sind, dann wird doch wohl nicht
> skaliert.

diese display können nicht einfach skaliert werden, native auflösung ist
das was man darstellen kann. Man kann zwar in der jeweiligen software
etwas tricksen (so wie UNI-T es gemacht hat), ist aber einfach unsinn.

Atten hat ein 480x234 display, jedes pixel wird als einzelnes
pixel dargestellt.

Beim UNI-T ist es ein 800x480 display der 4 physikalische pixel als
ein bildpixel darstellt, das ergibt also 400x240 auflösung.
Das ist in der firmware so einprogrammiert, bin mir jetzt nicht sicher
ob der verbaute display controller auch die volle 800x480 nutzen kann.
Es gab zwar eine info von uni-t dazu, die kann man aber auch verstehen
wie "neues model"


> Oder braucht man den Bildschirm sowieso nicht so sehr

klar, kannst ausbauen und verkaufen, sparrst also noch weitere 10EUR.
Diese frage war doch nciht dein ernst, oder?

, da die Darstellung der PC übernimmt bzw. übernehmen kann?

übernehmen kann - ja, ist aber langsammer als auf dem eingebauten
display.

von Pete K. (pete77)


Lesenswert?

Die anderen DSOs haben ja nur ein 5,7" Display und da dachte ich, dass
das vielleicht auch ausreichend ist, um einen ersten Eindruck vom Signal
zu bekommen.

Für weitere Analysen würde man dann die PC-Software bemühen.

Aber vielleicht liege ich da auch falsch. Habe leider noch kein DSO in
der Hand gehabt und kann daher zum Anwendungsempfinden nicht soviel
sagen.

Ausbauen wollte ich das Display nicht :-)

von Carsten S. (dg3ycs)


Lesenswert?

Also das mit dem PC kannst du erst einmal vergessen.
Wenn du das möchtest dann musst du dir so ein PC Oszilloskop holen.

Wie Thomas schon schrieb kann man das Signal an den PC Übertragen, aber
das ganze läuft deutlich langsamer ab. Der Arbeitsbildschirm IST das
Display im Skope. Die PC Software kommt dann ins spiel wenn man
zusatzfunktionen mit Analysefunktion nutzen will oder Screenshots ohne
USB Stick übertragen will.

Wobei: Bei allen Skopes die ich kenne werden die Screenshots auch in der
Auflösung der Firmware gespeichert. Bei einem 1/4VGA Bildschirm ist das
bild dann auch nur ca. 300x200 Pixel groß, während es bei einem Gerä mit
höherer Auflösung auch größer gespeichert wird. (Beim Tekway/Hantek zum
Beilspiel ca. mit 800x480 Pixel!) Das ist ein Unterschied!

Nutzt man fr eine Sinuskurve den vollen Bildschirm aus, dann passt die
Darstellung mit 1/4 VGA noch einigermaßen. Stellt man aber dann zwei
Signale übereinander - evtl. dann noch als drittes ein Math-Signal
dazwischen - da, dann bleibt vom Sinus nur noch eine Aneinandereihung
von Treppenstufen!

Im Analogforum gibt es gerade einen Thread zu den Tekwy/Hantek DSOs.
Wenn 350 Eur. jetzt nicht das ende der Fahnenstange für dich ist würde
ich mir diese Geräte vielleicht mal anschauen. Allerdings rechne da eher
so mit 450-500 Euro. Dafür bekommst du aber schon deutlich mehr Skope
fürs geld.
Die 100Eur. währen es mir wert!

Gruß
Carsten

von fz (Gast)


Lesenswert?

Was haltet ihr vom ATTEN ADS1102CAL und von Rigol-Scopes der Preisklasse
um 400€?

von tim (Gast)


Lesenswert?

> Was haltet ihr vom ATTEN ADS1102CAL und von Rigol-Scopes der Preisklasse
> um 400€?

Chinageräte sind in diesem Forum definitionsgemäß der größte Murks. Es
muss schon R&S oder Agilent draufstehen. LeCroy geht vielleicht gerade
noch so.

von Simon K. (simon) Benutzerseite


Lesenswert?

tim schrieb:
>> Was haltet ihr vom ATTEN ADS1102CAL und von Rigol-Scopes der Preisklasse
>> um 400€?
>
> Chinageräte sind in diesem Forum definitionsgemäß der größte Murks. Es
> muss schon R&S oder Agilent draufstehen. LeCroy geht vielleicht gerade
> noch so.

Bei den Oszilloskopen stimmt das nicht mal. Eine Reihe von Low-Budget
Oszilloskopen haben mittlerweile einen, naja sagen wir mal annehmbaren
Ruf hier. Allerdings muss man wirklich wissen was man macht um nicht auf
Sachen reinzufallen die wohl Preisbedingt herausgelassen wurde (Ich sag
nur Aliasing wenn die Zeitbasis zu langsam gewählt ist).

Aber für alles Andere geb ich dir im Rahmen des Forums recht ;-)

von Michael M. (eos400dman)


Lesenswert?

Ich hab seit drei Tagen auch ein UT2042C. Aber ich finde keinen Treiber
für den PC um die Signale abzurufen. Kennt da einen was? Der Hersteller
meint den dürfen sie nicht einzeln raus geben.

von Timmo H. (masterfx)


Lesenswert?

@Michael
Hast ne PN

von abc (Gast)


Lesenswert?

> @Michael
> Hast ne PN

Das wird Michael schon selber merken. Wieso muss diese Info hier für
alle Öffentlichkeit lesbar sein?

von Michael M. (eos400dman)


Lesenswert?

Danke für die PN. Hilft mir aber nicht viel weiter. Ich hab aber auch
vergessen zu erwähnen das ich Windows 7 64 bit hab.

Gruß Michael

von Johannes R. (johannes_r29)


Lesenswert?

Da gibt es eine einfache Antwort - es gibt keinen.

Die Software ist noch nicht lauffähig unter einem 64Bit System.

Das einzige, was du machen kannst ist es Virtualbox von Oracle zu nehmen
und darin ein Windows XP in der x86 Variante zu installieren, die
Weiterleitung deines Oszilloskops einrichten und dann dies zu nutzen.

MFG Johannes

von Thomas R. (tinman) Benutzerseite


Lesenswert?

da steckt doch ein Cypress FX2LP drin, evt. könnte man die Cypress
treiber benutzen.

Sollte da auch nicht die RS232 gehen ? Mindestens der UART port der für
die netztwerkaten-erweiterung benutzt wird sollte ohne weiteres
funktionieren. Soweit ich mich erinner kann ruft die software selber
eine bestimmte dll, die wiederum den Cypress treiber.

von Thomas R. (tinman) Benutzerseite


Lesenswert?

Thomas R. schrieb:
> da steckt doch ein Cypress FX2LP drin, evt. könnte man die Cypress
> treiber benutzen.
>
> Sollte da auch nicht die RS232 gehen ? Mindestens der UART port der für
> die netztwerkaten-erweiterung benutzt wird sollte ohne weiteres
> funktionieren. Soweit ich mich erinner kann ruft die software selber
> eine bestimmte dll, die wiederum den Cypress treiber.

gesagt getan, ich habe zwar kein UNI-T hier, dafür aber dev. boards mit
dem Cypress FX2LP. Die software ist bei mir nich installiert sondern
lediglich entpackt und kopiert, da ich LabView habe auch kein problem
dadurch mit den runtimes (die software benutzt LabView runtimes).
Sobald ich ein Cypress board, auch ohne speziele geräte id anschliesse
ist die software in der lage verbindung aufzubauen.

Im klartext, ein Cypress FX2LP treiber für Win 7 64bit, mit angepasster
inf file ist ausreichend um die verbindung aufzubauen. Wie stabil die
kommunikation ist kann ich natürlich nciht testen, da mir der ganze
"rest" vom DSO fehlt.

Am besten die org. inf von FX2LP nehmen und ergänzen mit den einträgen
für das DSO

%VID_5656&PID_0832.DeviceDesc%=CyUsb, USB\VID_5656&PID_0832
VID_5656&PID_0832.DeviceDesc="UT2000/3000 Series Digital Storage
Oscilloscope"

von Michael M. (eos400dman)


Lesenswert?

Hallo,
 ich hab das inf File jetzt so umgeschrieben:
1
; Installation INF for the Cypress Generic USB Driver for Windows Vista
2
; Processor support for OS unknown platforms.
3
;
4
; (c) Copyright 2011 Cypress Semiconductor Corporation
5
;
6
7
[Version]
8
Signature="$WINDOWS NT$"
9
Class=USB
10
ClassGUID={36FC9E60-C465-11CF-8056-444553540000}
11
provider=%CYUSB_Provider%
12
CatalogFile=CYUSB.cat
13
DriverVer=19/01/2011,3.4.5.000
14
15
[SourceDisksNames]
16
1=%CYUSB_Install%,,,
17
18
[SourceDisksFiles]
19
CYUSB.sys = 1
20
21
[DestinationDirs]
22
CYUSB.Files.Ext = 10,System32\Drivers
23
24
[ControlFlags]
25
ExcludeFromSelect = *
26
27
[Manufacturer]
28
%CYUSB_Provider%=Device,NT,NTx86,NTamd64
29
30
;for all platforms
31
[Device]
32
%VID_5656&PID_0834.DeviceDesc%=CyUsb, USB\VID_5656&PID_0834
33
34
35
;for windows 2000 non intel platforms
36
[Device.NT]
37
%VID_5656&PID_0834.DeviceDesc%=CyUsb, USB\VID_5656&PID_0834
38
39
40
;for x86 platforms
41
[Device.NTx86]
42
%VID_5656&PID_0834.DeviceDesc%=CyUsb, USB\VID_5656&PID_0834
43
44
45
;for x64 platforms
46
[Device.NTamd64]
47
%VID_5656&PID_0834.DeviceDesc%=CyUsb, USB\VID_5656&PID_0834
48
49
50
[CYUSB]
51
CopyFiles=CYUSB.Files.Ext
52
AddReg=CyUsb.AddReg
53
54
[CYUSB.HW]
55
AddReg=CYUSB.AddReg.Guid
56
57
[CYUSB.Services]
58
Addservice = CYUSB,2,CYUSB.AddService
59
60
[CYUSB.NT]
61
CopyFiles=CYUSB.Files.Ext
62
AddReg=CyUsb.AddReg
63
64
[CYUSB.NT.HW]
65
AddReg=CYUSB.AddReg.Guid
66
67
[CYUSB.NT.Services]
68
Addservice = CYUSB,2,CYUSB.AddService
69
70
71
[CYUSB.NTx86]
72
CopyFiles=CYUSB.Files.Ext
73
AddReg=CyUsb.AddReg
74
75
[CYUSB.NTx86.HW]
76
AddReg=CYUSB.AddReg.Guid
77
78
[CYUSB.NTx86.Services]
79
Addservice = CYUSB,2,CYUSB.AddService
80
81
[CYUSB.NTamd64]
82
CopyFiles=CYUSB.Files.Ext
83
AddReg=CyUsb.AddReg
84
85
[CYUSB.NTamd64.HW]
86
AddReg=CYUSB.AddReg.Guid
87
88
[CYUSB.NTamd64.Services]
89
Addservice = CYUSB,2,CYUSB.AddService
90
91
92
[CYUSB.AddReg]
93
; Deprecating - do not use in new apps to identify a CYUSB driver
94
HKR,,DevLoader,,*ntkern
95
HKR,,NTMPDriver,,CYUSB.sys
96
; You may optionally include a check for DriverBase in your application to check for a CYUSB driver
97
HKR,,DriverBase,,CYUSB.sys
98
HKR,"Parameters","MaximumTransferSize",0x10001,4096
99
HKR,"Parameters","DebugLevel",0x10001,2
100
HKR,,FriendlyName,,%CYUSB_Description%
101
102
[CYUSB.AddService]
103
DisplayName    = %CYUSB_Description%
104
ServiceType    = 1                  ; SERVICE_KERNEL_DRIVER
105
StartType      = 3                  ; SERVICE_DEMAND_START
106
ErrorControl   = 1                  ; SERVICE_ERROR_NORMAL
107
ServiceBinary  = %10%\System32\Drivers\CYUSB.sys
108
AddReg         = CYUSB.AddReg
109
LoadOrderGroup = Base
110
111
[CYUSB.Files.Ext]
112
CYUSB.sys
113
114
[CYUSB.AddReg.Guid]
115
HKR,,DriverGUID,,%CYUSB.GUID%
116
117
[Strings]
118
CYUSB_Provider    = "PCE"
119
CYUSB_Company     = "PCE"
120
CYUSB_Description = "DSO"
121
CYUSB_DisplayName = "DSO"
122
CYUSB_Install     = "DSO Driver Installation Disk"
123
VID_5656&PID_0834.DeviceDesc="UT2000/3000 Series Digital Storage
124
Oscilloscope"
Ich bekomme jetzt diese Fehlermeldung:

Die digitale Signatur der für dieses Gerät erforderlichen Treiber kann
nicht überprüft werden. Bei einer vor Kurzem durchgeführten Änderung an
Hardware oder Software wurde möglicherweise eine Datei installiert, die
falsch signiert oder beschädigt ist. Möglicherweise handelt es sich auch
um schädliche Software einer unbekannten Quelle. (Code 52)

Und die Kommunikation funktioniert auch nicht. Muss ich sonst noch was
ändern?

Gruß Michael

von Thomas R. (tinman) Benutzerseite


Angehängte Dateien:

Lesenswert?

also erstmal den treiber/inf aus dem \Cypress Suite USB
3.4.5\Driver\bin\wlh\x64 verzeichniss nehmen.

Die inf anpassen wie im anhang, treiber instalieren, den fehler
ignorieren und beim booten F8 -> "Disable Driver Signature Enforcement"
wählen.

Danach geht die verbindung bei mir.

von Timmo H. (masterfx)


Lesenswert?

Für die, die so wie ich das Luyang oder Lvyang LDS20410 besitzen, habe
ich vielleicht eine interessante Nachricht.
Nach einigem Suchen und Anschreiben verschiedener Firmen die Luyang DSOs
vertreiben, habe ich nun ein Firmware-Update für das LDS20410 bekommen
(Pinsonne hats selbst nach 2 Jahren nicht geschafft).
Die Version ist nun 4.4.2 (meins hatte ursprünglich 4.2.17 (auszulesen
im Systemmenü))
Ein Changelog gibt es leider nicht, jedoch sind einige bereits von mir
angemerkte Probleme behoben worden.
Wer Interesse hat kann mir einfach eine PN schreiben!

von Andy R. (andy_r)


Lesenswert?

Ich habe das Firmware Update bei meinem LDS 20410 durchgeführt.
Zwischen Version 4.2.17 und Version 4.4.2 viel auch mir nach einem
kurzen
Test nur positives auf.

- Das Bild wird immer korrekt aufgebaut, keine Darstellungsbugs.

- Beim vergeben von Dateinamen zum Speichern auf USB Stick bleibt die
  Tastatur Englisch.

- CSV Datei in Long abgespeichert, das Gerät hing sich nicht auf,
  speicherte eine Datei auf dem Stick, jedoch erscheint am Ende eine
Meldung.
  Ob der Inhalt der Datei korrekt ist kann ich noch nicht sagen.

- Als Sprache ist nun auch Portugisisch auswählbar, sowie eine weitere
  asiatische Sprache.

Es wäre interessant zu Wissen ob es weitere FW Updates gibt, da die V
4.4.2
auch schon wieder ein Jahr alt ist und das Gerät weiterhin auf der
Herstellerhomepage angeboten wird.
Eventuell sind weitere Sprachen inplementiert oder die CSV Datei wird
bei Long ohne Felhermeldung auf dem USB Stick gespeichert.

von Klaus N. (paladium89)


Lesenswert?

Ich habe seit über 10 Jahren ein Uni T 2102 C und
bin zufrieden./ Modellbau und Modellbahn, sowohl analog als
auch digital.
Sicher die Uni t sind kein High End, aber sie reichen aus, um Fehler zu
finden oder Schaltungen für Licht und Pyroeffekte auf zu bauen.
100 Mhz ist schnell genug, 2 Kanale reicht aus

von Max M. (Gast)


Lesenswert?

Klaus N. schrieb:
> Ich habe seit über 10 Jahren ein Uni T 2102 C
Und um uns das zu sagen kaperst Du einen 10J alten Thread?

von Walter K. (walter_k488)


Lesenswert?

Max M. schrieb:
> Klaus N. schrieb:
>> Ich habe seit über 10 Jahren ein Uni T 2102 C
> Und um uns das zu sagen kaperst Du einen 10J alten Thread?

Na… er hat sich damals, vor 10 Jahren sein Uni T gekauft (
möglicherweise aufgrund des Threads ) und berichtet nun von seinen
Erfahrungen.

Wo ist da jetzt das Problem?

von Sebastian G. (erdhahn)


Lesenswert?

Hallo Klaus,

haben wir die gleichen Interessen.

Ich bin ganz zufrieden mit meinem Billig Laut 2 Kanal 100 MHz Oszi.

Ist natürlich nur ein Hobbygerät...Steht schon Uni Trend...für
Enthusiaten und Hobbisten und Schulen.

Dafür taugt es

von Jack V. (jackv)


Lesenswert?

Vielleicht möchtest du mal den roten, fetten Text lesen, der direkt über
dem Eingabefeld des Beitrags steht? Diesen hier:
1
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
2
Bitte hier nur auf die ursprüngliche Frage antworten,
3
für neue Fragen einen neuen Beitrag erstellen.

Oder holst du nun absichtlich alle alten Threads hoch, in denen das Ding
mal erwähnt worden ist?

: Bearbeitet durch User
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
