Hallo,

wir haben hier ein Problem, wir haben vom Kunden etliche unserer
Schaltgeräte 24VDC (-20 .. +25%) als fehlerhaft zurückbekommen. Einige
sind nachvollziehbar defekt, die entsprechenden Defekte deuten auf
erlittene Überspannung hin. Und dann sind auch Geräte dabei, die bei uns
einwandfrei funktionieren. Klar, dass die Beschreibung des Kunden
eigentlich keine weiteren Informationen enthält.

Der Anteil der Ausfälle liegt bei ca. 10% nach etwa einem Jahr, der
Kunde ist entsprechend sauer.

Mittlerweile haben wir herausbekommen, dass diese Geräte in LKWs
eingebaut waren. Nun ist allgemein bekannt, dass Bordnetze von PKWs und
LKWs recht verschmutzt ist. Das hieße: Empfehlung an den Kunden, sich
einen "sauberen" LKW zu suchen, bzw. einen Netzfilter einzubauen oder
ein geregeltes Netzteil.

Andererseits blamieren wir uns nachhaltig, wenn die Geräte dann immer
noch sterben wie die Fliegen, und damit kommen wir zu meinen Fragen.

Ist das LKW-Bordnetz wirklich so schlimm? Gibt es hier Eckdaten? Ich
habe in Netz und auch in diesem Forum die wildesten Aussagen gefunden,
angefangen von Spannungsspitzen -100 .. +300V hin zu, dass das Bordnetz
supersauber sein muss, da schon das Anschließen einer Starterbatterie
die gesamte Elektronik abschießen könnte. Trifft das wirklich zu und
auch für LKWs?

Wäre der Lösungsansatz wie Netzfilter, geregeltes Netzteil ok? Gibt es
effektivere Ansätze: Ach ja: kosten soll das natürlich auch nicht viel.

Wäre toll, wenn Ihr eine Lösung hättet oder wenigstens einen geistigen
Schubs.

Danke und Euch einen schönen Tag

: Verschoben durch Admin
Autor: Frederik Krämer (n0ll4k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da gibts ne DIN Norm zu welche Spannungsspitzen und wie in Bordnetzen
auftreten können.

Mir fällt leider grad die Nummer nicht ein und das entsprechende Buch
hab ich auch nicht auf der Arbeit rumliegen.

Ist aber nicht so kompliziert das ganze wie es oftmals dargestellt wird.

Autor: adfix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die ISO Impulse sind bei einem LKW Bordnetz teilweise deutlich höher als
beim PKW.

Ich meine der Loaddump (100ms) geht bis 58V.
Der ISO Impuls 1 bis -150V
Der ISO 3 bis -600V

Ich schau heute nochmals nach, ob ich die genaueren Zahlen finde.

Autor: adfix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ist aber nicht so kompliziert das ganze wie es oftmals dargestellt wird.
richtig.

Nimm zb ne Verpolschutzdiode die 800V kann und du hast schon mal Ruhe
vor den ganzen negativen Spannungsspitzen.

Den Loaddump würde ich mit ner Überspannungsabschaltung (FET) abblocken.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.23

Es gibt entsprechende Normen und Testimpulse die eine Schaltung im
KFZ-betrieb aushalten muß. Die im ELKO angegebenen Werte sind für PKW.
Bei LKW sind die Werte höher (ca Faktor 10-20 der Bordnetzspannung für
Impulsspitzen). Jump-Start ist im LKW 36V -> mit 24V +25% kommst Du auf
keinen Fall hin falls diese Betriebsart (Fremdstart aus z.B.
Gabelstapler-Batterie) gefordert wird bzw. vorkommt.

Die Schaltung aus dem ELKO mußt Du entsprechend noch z.B. um einen
passiven Vor-Regler (Z-Diode + Transistor) gegen die Spannungsspitzen
erweitern. Die Transsil-Diode (bei LKW reichen 36V sowieso nicht) und
die Sicherung kannst Du dann eventuell einsparen. Oder Du hast ein
"Hauptrelais" das bei Überspannungen schnell genug abschaltet. (Falls
ein abschalten überhaupt zulässig ist).

Gruß Anja

Autor: Besserwisser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um das CE-Schildchen draufzukleben zu dürfen habt ihr bestimmt
die Störfestigkeit in 24V Bordnetzen gegen Impulse
nach DIN 40839T1/10.92 ISO 7637-3 geprüft.

Autor: Michael G. (michael_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin ...

ist die ISO 7637 ... da stehen alle Testbedingungen
drin ...
es stimmt schon das im KFZ BEreich die VErsorungsspg
kruselig aussieht.
Aber ne Diode als Verpolungsschutz und ne Transil für
die Spannungsspitzen sollten im Allg. reichen.

Gruß Micha

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. schrieb:
> Aber ne Diode als Verpolungsschutz und ne Transil für
> die Spannungsspitzen sollten im Allg. reichen.

Du vergißt daß wir hier bei LKW sind. Du brauchst dann auch einen
Spannungsregler der die Clamping-Spannung der Transsil noch aushält.

Gruß Anja

Autor: Michael G. (michael_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja schrieb:
> Michael G. schrieb:
>> Aber ne Diode als Verpolungsschutz und ne Transil für
>> die Spannungsspitzen sollten im Allg. reichen.
>
> Du vergißt daß wir hier bei LKW sind. Du brauchst dann auch einen
> Spannungsregler der die Clamping-Spannung der Transsil noch aushält.
>
> Gruß Anja

ja ok davon bin ich jetzt mal ausgegangen ... sollte aber
auch kein echtes Prob darstellen ...
als Bsp. ne 67V Transil und nen Regler der bis 95V kann ..
so kannst du selbst den Spgschmutz noch nutzen ;)

Gruß Micha

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. schrieb:
> als Bsp. ne 67V Transil und nen Regler der bis 95V kann ..
>
> so kannst du selbst den Spgschmutz noch nutzen ;)



Diese Nutzung wird ja inzwischen in modifizierter Form auch im PKW Mode,
wie man an der Rekuperation sieht -- Audi weist da ja vollmundig in
seinen Katalogen bei der Fahrzeugbeschreibung darauf hin.

Autor: Michael G. (michael_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eben .. und es funktionier wunderbar :)

Autor: BraucheErleuchtung (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke erstmal für Eure Tipps, leider war es im Wesentlichen so wie
erwartet. Ausnahme: Einige Zahlen sind noch gruseliger.

Unser Gerät ist ein Industrieschaltgerät, das nach ISO 61000 getestet
wurde, also keine Automotive-Normen. Aber wir wollen den Kunden trotzdem
nicht verlieren (wenn denn schon mal einer was von uns kauft ;-) )

In einem Punkt jedoch hatte ich mich wohl etwas unklar ausgedrückt: Eine
Änderung des bestehenden Geräts kommt nicht in Frage, sondern nur sowas
wie eine externe Beschaltung, wie z.B. einen Netzfilter oder ein
geregeltes Netzteil, soll aber "nichts" kosten ... na Ihr wisst schon.

Also nochmals Danke für Eure Antworten, sehr nett!

Autor: Michael G. (michael_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
naja .. zur Not machst Du die Filterung halt extern ..
gut ne ISO7637 würdest Du für Dein Gerät damit trotzdem
nicht bekommen aber Deinem Kunden und damit ja auch euch
wäre geholfen ...

einfach ne kleine Platine machen ... fette Spule in Reihe die
Dein nötigen Strom verkraftet (für die Burstimpulse), ne Diode
noch zusätzlich in Reihe zwecks Verpolung und ne Transil
gegen Masse die im Breakdown auch Spg wegknüpfelt die Dein
Regel noch verkraftet ... links und rechts Buchsen ran und
zwischengeklempt .. .fertig ... :)

Gruß Micha

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
BraucheErleuchtung schrieb:
> Mittlerweile haben wir herausbekommen, dass diese Geräte in LKWs
> eingebaut waren.

Sowas sollte eigentlich vorher bekannt sein. Bzw. wenn der Kunde die
Geräte außerhalb der Spec. "24VDC (-20 .. +25%)" betreibt ist er selbst
schuld.

BraucheErleuchtung schrieb:
> Aber wir wollen den Kunden trotzdem
> nicht verlieren (wenn denn schon mal einer was von uns kauft ;-) )

Da liegt dann das eigentliche Problem.

Spule, Verpolschutz, Transil und ein ausreichender Ausgangs-C passen in
der Regel schon.
Wie hoch ist denn die Stromaufnahme (Mittel/Peak)?
Darf das Gerät bei Unterspannung (z.B. während des Anlassens) ausgehen?

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja, und wie sehen die Schnittstellen nach außen aus?

Evtl. kommen Peaks ja auch auf Steuerleitungen, etc. rein.

Autor: Henrik J. (henrikj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das stimmt allerdings. You get what you pay for!
War denn vorher klar, das das Teil in das LKW Netz reinkommt? In eurem
Pflichtenheft/Datasheet sollten die Maximum ratings schon drin stehen.
(Max Input voltage evtl. für ne gewisse Zeit)

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Erleuchteter.

> Danke erstmal für Eure Tipps, leider war es im Wesentlichen so wie
> erwartet. Ausnahme: Einige Zahlen sind noch gruseliger.

Ich stelle gerade fest, das ich in der Geisterbahn arbeite. ;-)

> Unser Gerät ist ein Industrieschaltgerät, das nach ISO 61000 getestet
> wurde, also keine Automotive-Normen. Aber wir wollen den Kunden trotzdem
> nicht verlieren (wenn denn schon mal einer was von uns kauft ;-) )

Kopfnuss für den Vertrieb, das er nicht rechtzeitig aufgepasst hat. Im
Vorfeld abklären ist eigentlich günstiger......aber psychologisch lässt
sich der umgekehrte Vorgang wohl besser durchsetzten. Wenn das Kind im
Brunnen liegt, ist halt klar, das es nicht so einfach ist......und das
abspringen ist schwerer als vorher nicht aufspringen.


> In einem Punkt jedoch hatte ich mich wohl etwas unklar ausgedrückt: Eine
> Änderung des bestehenden Geräts kommt nicht in Frage, sondern nur sowas
> wie eine externe Beschaltung, wie z.B. einen Netzfilter oder ein
> geregeltes Netzteil, soll aber "nichts" kosten ... na Ihr wisst schon.


So wie ich das verstanden habe, ist eine externe "Filterung" nur
zulässig, wenn das Gerät nicht "fest" eingebaut ist. Also wenn es ohne
Werkzeugbenutzung montiert und demontiert werden kann, und wenn keine
"festen" Einbauten dafür im Fahrzeug vorhanden sind. Also
Schnellmontagehalterung oder auch Klettpad *) wäre so nicht zulässig,
wie mir ein TÜV Mitarbeiter einmal erzählte. Ist aber schon ein paar
Jährchen her. Vieleicht ist das ja mittlerweile Entspannter. Die
Filterung läuft
im allgemeinen auf einen dafür ausgelegten Längst- oder Schaltregler
plus Peripherie hinaus.

Ich hatte mal vor einigen Jahren so ein Teil aus dem
Camping/Caravanzubehör in der Hand. Machte aus 12V und 24V Bordnetz
immer stabile 13V und hatte eine E1 Zulassung. Leider war es schlecht
entstört, so das ein Kurzwellenempfänger daran nicht zu betreiben war.
:-/
Der Händler erzählte mir, daß das sowieso keiner macht, weil es dazu
gedacht ist, Handys, Navis und Laptop Adapter/Lader ohne E1 Zulassung im
PKW, LKW oder Caravan zu betreiben. Achja. Wenn ein 24V Akku auf über
28V aufgeladen wurde, schaltete es sich auch ab......d.h. mit
vollgeladenen 24V Blei-Gel Akkus oder direkt nach einer Ausgleichsladung
an was anderem als Starterakkus ging es auch nicht. :-(
Ich hab es darum verschenkt. Keine Ahnung, was daraus geworden ist.

Brainstorming:
Wenn Du in der Form ein besseres E1-Filter bekommst, und das zusammen
mit Eurer Schaltung in ein Gehäuse packt, sollte sich über das ganze
eine E1 Zulassung relativ sicher machen lassen.

*) Das ist ne doofe Vorschrift, weil looses Handy (z.B. nur zum laden,
nicht zum Benutzen!) an E1 Adapter ist zulässig, aber wenn das Handy,
damit es nicht durch die Gegend fliegt mit einem Klettpad irgendwo
angepappt wird (eigentlich sicherer), ist das ganze unzulässig, weil der
im Fahrzeug verbleibende Teil des Klettpads ein fester Einbau ist.
Gleiches gilt für Leselampen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic

http://www.dl0dg.de

Autor: Bernd Rüter (Firma: Promaxx.net) (bigwumpus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jaja, E1-Prüfung... viel Spaß !

Ich habe unsere Steuerung (für PKW & LKW) mit einem SIOV (VDR) von 39V
gegen Überspannung abgesichert. Davor ist eine dicke Induktivität, um
die Sprünge abzusichern. Das versorgt den Leistungsteil. Der uC hat dann
eine Diode als Verpolungsschutz und ein Transil gegen die letzen
Spitzen... Elko für die fehlenden Spannungen... und einen Schaltregler,
der min. 40V abkann.

Du brauchst nach der Elektronik-FAQ eine passende Spule, danach einen
Transil, eine Diode und einen Elko...

Die E1-Prüfung jagt da so +/- 100V-Spitzen rein...

Autor: GGaasstt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werfe mal den LT4356 in den Raum. Zusammen mit einer der dickeren
Transil (1500W oder mehr) und Abblockkondensatoren könnte das schon
hinhauen, oder?

Autor: Paul Baumann (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich werfe mal den LT4356 in den Raum.

Nicht doch! Bei dem Wetter laufen viele barfuß herum. Schnell steckt mal
einer davon in der Fußsohle...
;-)
MfG Paul

Autor: Mi Gö (ducky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin ...

och so schlecht ist der LT4356 eigentlich garnet ... und es gibt ja
Arbeitsschutzschuhe :)

ne 1500W Transil halt ich aber für zu dick ... und ne Induktivität
sollte
für die Bursts schon noch mit rein ...

Gruß Micha

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

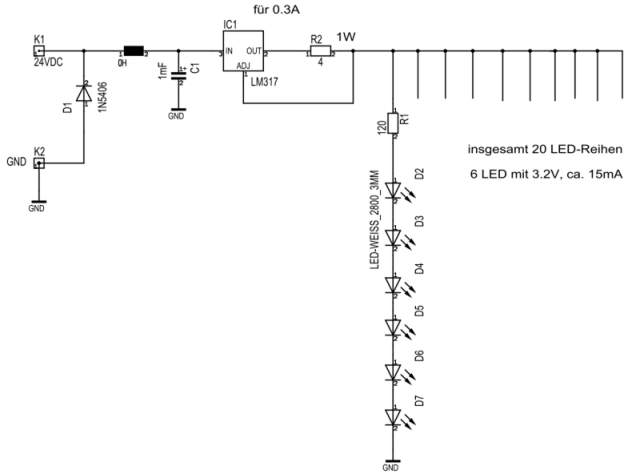

Ich möchte rund 120 LEDs an das LKW-Bordnetz anschliessen. Die Suche im
Forum hat mir einige gute Beiträge gezeigt, doch bleibt eine Frage.
Ich schreibe es jetzt hier rein. Wieso soll man einen neuen Beitrag
erstellen wenn es sich nicht auf die ursprüngliche Frage bezieht (wieso
auch, noch mehr Beiträge erleichtern nicht die Suche, egal)?
Es geht mir vor allem um die Entstörung und Spannungsspitzen. Ich weiss
nicht wie ich die Induktivität berechnen soll. Kann ich davon ausgehen,
wenn ich die im anderen Beitrag (von MaWin im Elektronik-Kompendium:
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.23 ) erwähnten
47uH nehmen soll, oder gibt es eine Formel?
Einfach den Standard nehmen? --> L = uL / di*dt  ? und dabei geschätzte
Werte einsetzen, resp. die von der Norm?
40V/0.3*1us = 133uH ?

Kann ich davon ausgehen, dass hier eine Spule einfach möglichst gross
sein soll, was besser schützt, also 470uH, und es wird einfach besser?

Zurzeit ist eine 3A Diode drin, weil ich ursprünglich mal 1.25A
durchlassen wollte. Ev. werde ich dann eine 1N4007 nehmen.

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ro R. schrieb:
> Es geht mir vor allem um die Entstörung und Spannungsspitzen.

Es ist also egal, dass deine Schaltung an 24V gar nicht funktioniert?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum  nimmst du nicht eine Konstantstromquelle und eine Strombank
Spannungsregler+R == Unfug wenn eine Stromregelung erforderlich ist.

http://books.google.de/books?id=h1C6xbz11-UC&pg=PA...


seite: 21

http://books.google.de/books?id=h1C6xbz11-UC&pg=PA...


Namaste

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hinz schrieb:
> Ro R. schrieb:
>> Es geht mir vor allem um die Entstörung und Spannungsspitzen.
>
> Es ist also egal, dass deine Schaltung an 24V gar nicht funktioniert?

Ähm nein....was ist falsch? Kommt die Schaltung nicht mehr auf die
nötige Spannung für die LEDs?


@Winfried:
Danke! Strombank kannte ich gar nicht. Werde ich mir genauer ansehen.

Autor: Michael Roek (mexman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ähm nein....was ist falsch? Kommt die Schaltung nicht mehr auf die
> nötige Spannung für die LEDs?

Erstens das und durch die Diode am Eingang machst Du alles noch
schlimmer: Positive Spannungsspitzen mit hoher Energie werden durch den
Kondensator "verlaengert".

Wir haben in allen unseren Automotive Schaltungen einen Verpoungsschutz
drinnen, aber KEINEN mit Seriendiode, es sei den, die Schaltung selber
kann dauerhaft (!) mindestens 2.5fache Betriebsspannung aushalten (das
waeren bei nominell 24V und max. 28V dann 70V....

Gruss

Michael

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ro R. schrieb:
> Ähm nein....was ist falsch? Kommt die Schaltung nicht mehr auf die
> nötige Spannung für die LEDs?

Genau das.

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Michael Roek schrieb:
>> Ähm nein....was ist falsch? Kommt die Schaltung nicht mehr auf die
>> nötige Spannung für die LEDs?
>
> Erstens das und durch die Diode am Eingang machst Du alles noch
> schlimmer: Positive Spannungsspitzen mit hoher Energie werden durch den
> Kondensator "verlaengert".
>
> Wir haben in allen unseren Automotive Schaltungen einen Verpoungsschutz
> drinnen, aber KEINEN mit Seriendiode, es sei den, die Schaltung selber
> kann dauerhaft (!) mindestens 2.5fache Betriebsspannung aushalten (das
> waeren bei nominell 24V und max. 28V dann 70V....
>
> Gruss
>
> Michael

Habe etwas gegoogelt wegen anderem Verpolungsschutz. Also beispielsweise
eine antiparallele Diode an die Versorgungsspannung? Oder wie macht Ihr
das?

Das mit dem C habe ich mir hier abgeschaut:
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.23 aber nicht
realisiert, dass danach ein anderer Regler kommt.

@ hinz
Habe jetzt denn Vorwiderstand reduziert, habe die 3.5V missachtet.

An der Strombank bin ich noch dran.

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

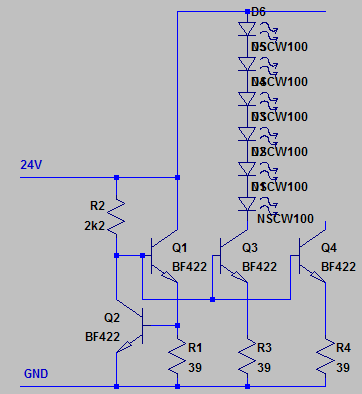

Jetzt mit Strombank. Da beide Emitter-R's gleich sind, ist I1 = I_ref.
Wie berechne ich jetzt die Spannung über den LED's? Benötige ich einen
zusätzlichen Vorwiderstand? Mit einem Strom von knapp 11mA und einem R
von 2.2k sind das ja schon dort 24V, also nichts mehr über den LED's,
oder mache ich einen Denkfehler?



Wegen der Induktivität: ist das nun so okay, oder besser grösser?

Autor: gaast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Spannungsregler+R == Unfug wenn eine Stromregelung erforderlich ist.

Der aufmerksame User wird merken, dass der TS keinen Spannungsregler in
Verbindung mit Vorwiderständen nutzt, was ja noch legitim wäre, sondern
den Regler als Stromregler für 0,3A nutzt, welche er dann gleichmäßig
auf die LED-Stränge verteilen will.

Ro R. schrieb:
> Habe jetzt denn Vorwiderstand reduziert, habe die 3.5V missachtet.

Kannst du den Sinn der Schaltung auch irgendwie erklären?

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für eine Strombank eignen sich spezielle Transistorrarrays zb. ULNserie
welche mal sehr verbreitet waren. Wichtig die Transistoren auch
thermisch koppeln (gemeinsame Kühlkörper besonders bei der
Konstantstromquelle)ebenso die Emmitterwiderstände. Das verringert die
Drift.

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe auf den Forumsartikel Konstantstromquelle
http://www.mikrocontroller.net/articles/Konstantstromquelle geschaut.
Die Schaltung dort besagt, dass man mind. 3.5V + LED-Flussspannung
braucht.
Ich möchte, dass der 317 300mA ausgibt(I_out = 1.25/R). Durch die 20
Stränge sollte sich dann der Strom gleichmässig aufteilen
(theoretisch!). Da dies nicht der Fall ist, aufgrund der LED Toleranzen,
habe ich noch einen Vorwiderstand in jeden Strang gelegt, um das ganze
zu stabilisieren. Es ist sicher nicht die beste Lösung, aber besser als
jetzt. Ich mache damit kein Geld und vermarkte auch nichts.
Es geht um ein LED Schild, das mein Bruder im LKW hat. Einige LEDs sind
schon nach kurzer Zeit kaputt gewesen. Ein Blick auf die Innereien hat
gezeigt, dass null Schutz gegen die Überspannungen verbaut war, und alle
LEDs nur in Strängen mit einem Vorwiderstand, ohne Stromregelung, resp.
Begrenzung. Ich wollte das etwas aufbessern, damit nicht wieder LEDs
getauscht werden müssen.

Habe jetzt mit einer Simulation der Strombank in LTspice begonnen.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vorsicht!

du benötigst eine Stromquelle, welche den Strom regelt, die Strombank
ist ein erweiterter Stromspiegel um den Aufwand an einzelnen
Stromquellen zu reduzieren. Eine wird benötigt.
Namaste

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke winfried! D. h. ich könnte weiterhin die 317-Schaltung nehmen?

Habe noch ein paar ULN2003 rumliegen, werde mal das Datenblatt lesen.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die werden dir nicht helfen

Each consists of seven npn Darlington pairs that feature high-voltage
outputs with common-cathode clamp diodes for switching inductive loads



Du brauchst Arrays mit gemeinsamer Basis ofennen collektoren und offenen
emmittern oder komplett isolierten Transistoren
Eigentlich sollten Strombänke im Zusammenhang mit LED Leleuchtung
häufiger benötigt werden

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Außer dem weiß ich nicht ob Darlington in einer Strombank nicht eine zu
hohe Verstärkung aufweisen??

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Du hast recht, das geht eher nicht. Darlington ist nicht was ich hier
brauche.

Was mich überrascht: ich habe so viele Beiträge hier über LED gelesen,
aber Strombänke waren kein Thema (das ist der einzige Beitrag den die
Suche findet!).
Also selbst bei 10-15mA soll ich die Transistoren thermisch koppeln?

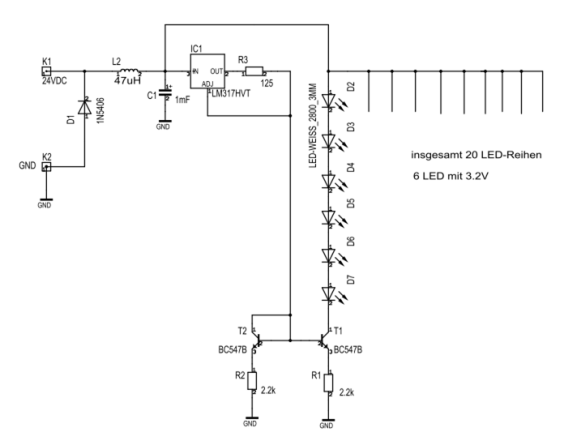

Bin ich jetzt auf dem richtigen Weg (Anhang)?

Edit: die Transistoren im Schema werde ich noch ändern, falls denn...

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja so würde iches versuchen. Das würde ich mal mit varaibler
eingansspannung oder eingangspannug mit spikes überlagert simulieren in
etwa so habe ich mir das vorgestellt.
Ich weis auch nicht warum die als Chip zu haben sind, aber im rahmen der
LED_Beleuchtungsgeschichten wäre eine dimbare Sstrombank eigentlich ein
Hit
aber villeicht ist ja da irgent ein Patent drauf neu ist die schaltung
nicht mir ist sie mindestens seit den 1985  bekannt wenn nicht noch
früher. Es ist also schon länger her bei mir, mach bitte vorher eine
Simulation bevor du was zerschießt und anschließend nen kleineren Test.

Viel Erfolg
Winne

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thermisch koppeln würde ich auf jeden Fall sonst schwimmt die Symmetrie
davon und das hopplahop, da der Spiegel dann die Assymetrie durch
zunehmende Temperaturdiff. verschärft.

Namaste

Autor: Ich weiß wie´s geht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß was im automotive-Bereich bei LKWs reinkommt in den Eingang und
kann folgendes sagen:

Baue auf jeden Fall einen MOSFET ein, der angesteuert wird um zu clampen
auf z.B. 48V N-Kanal MOSFET + Chargepump + Z-Diode + Transistoren als
"Regelung".

Vor dem MOSFET C´s + L, hinter dem MOSFET C´s. Dann natürlich noch
Verpolschutzdiode direkt am Eingang

Autor: Leonardo (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
dein drängendes Problem sind die Spannungsspitzen auf den 24V. Die BCs
werden schnell sterben.
Mit der thermischen Kopplung der Trasis würde ich nicht soviel Aufwand
treiben, geht hier nur um eine LED-Beleuchtung.

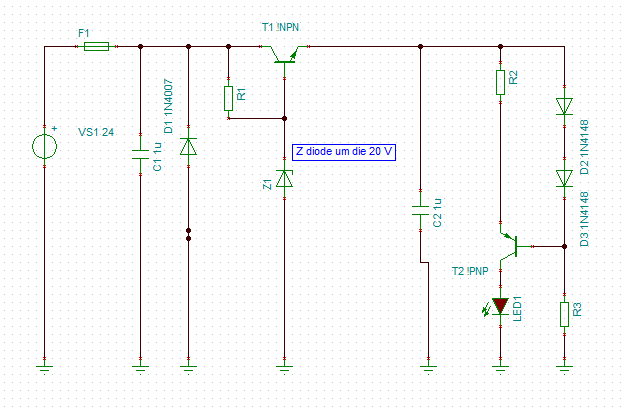

Versuch es mit der Schaltung im Anhang.

Grüße Leo

Autor: Klaus De lisson (kolisson)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ro R. schrieb:
> Was mich überrascht: ich habe so viele Beiträge hier über LED gelesen,
> aber Strombänke waren kein Thema

Hallo Ro R.
ich selbst wundere mich auch, da ich heute durch dich ein neues Wort
gelernt habe. Ich bin seit bestimmt 35 Jahren in Elektronik unterwegs
und kenne nur die Parkbank und die, wo man sein Geld verlieren kann.

Aber.... Spass beiseite.
Mit den Stromspiegeleiern ist ja lustig aber doch nicht sehr
verlässlich.
Wäre es denn so schwierig , jedem Strang seine eigene Stromquelle zu
verpassen ?


Falls du nicht weisst, wie das geht habe ich mal ein Beispiel angehängt.
Im Bild siehst du dann Stromquellen, die man super aneinanderreihen
kann.
Die linken beiden sind NPN Konfigurationen. Der Emitterwiderstand
(hier 68Ohm)  bestimmt den Diodenstrom, rechne mal mit 0,7V über dem
Widerstand und teste es aus.

Die rechte Stufe mit dem PNP dürfte dich noch mehr interessiren, da die
viel besser besser in Autos passt. (GND bezogen)

Gruss Klaus

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank an alle für die regen Tipps und guten Ideen! Da ich nur in
der Freizeit dran was mache, und zurzeit sehr beschäftigt, wird es ein
paar Tage dauern bis ich mal durch bin und erste Resultate habe. Ich
werde mich aber bestimmt wieder melden, wenn ich mehr habe.



Ich weiß wie´s geht schrieb:
> Vor dem MOSFET C´s + L, hinter dem MOSFET C´s. Dann natürlich noch
> Verpolschutzdiode direkt am Eingang

Wie setzt du die Verpolschutzdiode? Antiparallel oder in Serie?
Scheinbar gehen da die Meinungen auseinander (s. weiter oben), bin aber
froh ist jemand hier der's genau weiss ;-) Wie dimensionierst du die
Induktivität? Rechnung oder Standardwert?

Autor: LKW (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
BraucheErleuchtung schrieb:

> Ist das LKW-Bordnetz wirklich so schlimm? Gibt es hier Eckdaten? Ich
> habe in Netz und auch in diesem Forum die wildesten Aussagen gefunden,
> angefangen von Spannungsspitzen -100 .. +300V hin......

Ha, hahahahahah. Gröhl, gröhl.....hahahahahah, Pruuuuuhst, hahahahahah!

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Also, inzwischen habe ich die neuen LEDs bekommen. Sie leuchten schon
bei 1mA so hell wie nötig, was mich erstaunt hat. Das ist einerseits
gut, da weniger Verluste, Wärme, Drift. Dafür entfällt die LM317 Lösung
(Strom zu klein).

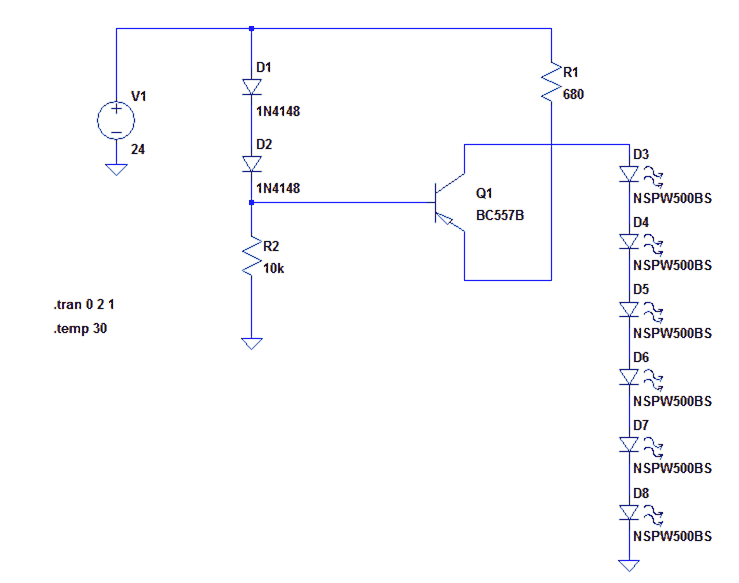

Ich habe jetzt mal den Vorschlag von Klaus De lisson mit einem Strang
aufgebaut (PNP, Bild 1). Die LEDs in LTspice sind ähnlich, jedoch habe
ich auf dem Brett einen Strom von 2.5mA, während es in der Simulation
knapp 1mA sind, was super wäre. Wenn ich R1, die 680 Ohm durch 10k
ersetzte ist es eigentlich ganz gut, die Spannung über CE vom BC557B ist
rund 7V, bei 2.5mA aber unbedenklich oder? Gem. Datenblatt 45V und 500mW
möglich. Bis jetzt keine spürbare Erwärmung.
Also: mit den 10k als Kollektorwiderstand leuchten die LED's schwächer,
da jede rund 0.5V weniger abbekommt, der Strom bleibt aber gleich.
Nun dachte ich, wenn ich dort einen Trimmer und einen Festwiderstand
einsetzte, kann gedimmt werden.

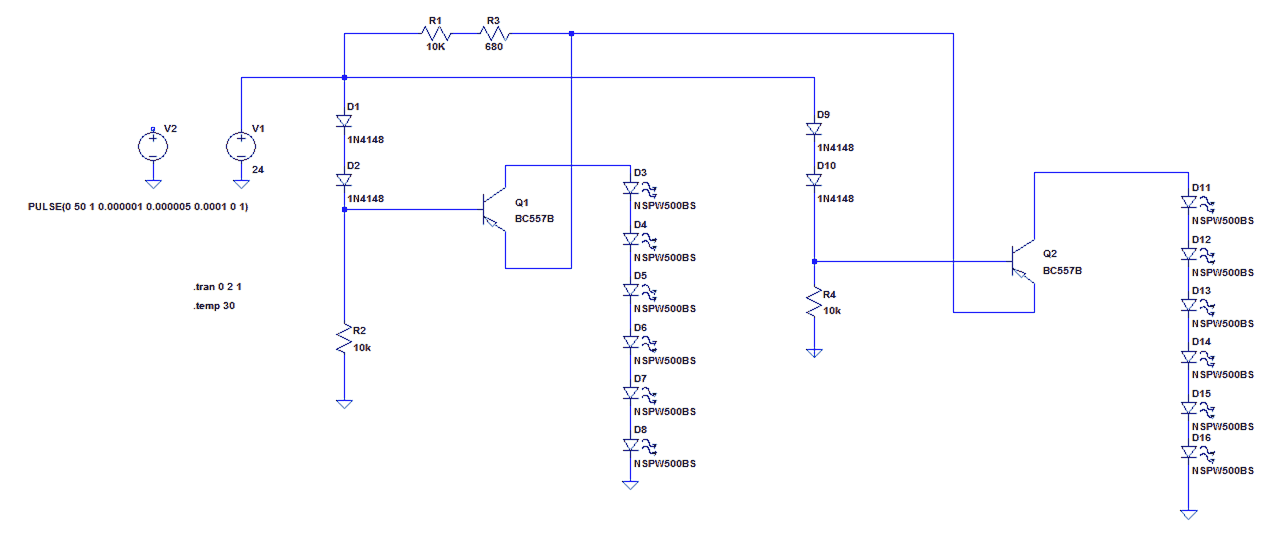

Da ich nicht jeden Strang einzeln möchte, dachte ich, ich schalte alle
Kollektoren an einen R + Trimmer (Bild 2) (habe 20 Stränge). Das wären
dann 20x2.5mAx0.7V = 35mW, also alles im grünen auch bei den R's.
Was spricht dagegen, dies so zu tun? Habe zu wenig Kenntnisse über
Transistoren.

Autor: Michael Roek (mexman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ro R. schrieb:
> Also, inzwischen habe ich die neuen LEDs bekommen. Sie leuchten schon
> bei 1mA so hell wie nötig, was mich erstaunt hat.

Dann nimm doch einfach mehr Straenge und einfache Vorwderstaende.
Als Verpolungsschutz ueber jedem Strang (VOR dem Vorwiderstand) eine
Antiparraleldiode.
Faddich.


Gruss

Michael

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Roek schrieb:
> Ro R. schrieb:
>> Also, inzwischen habe ich die neuen LEDs bekommen. Sie leuchten schon
>> bei 1mA so hell wie nötig, was mich erstaunt hat.
>
> Dann nimm doch einfach mehr Straenge und einfache Vorwderstaende.
> Als Verpolungsschutz ueber jedem Strang (VOR dem Vorwiderstand) eine
> Antiparraleldiode.
> Faddich.
>
>
> Gruss
>
> Michael

Alle die hier fragen wegen LED parallel schalten, bekommt immer zu
hören, man solle über Konstantstromquellen. Hatte einen mehrstündigen
Test mit einem Strang und Vorwiderstand gemacht. Der Strom schwankte die
ganze Zeit. Mit den Transistoren läufts super.
Ich möchte jetzt einfach mit einem Trimmer den Kollektorwiderstand von
allen ändern, um U_CE zu variieren. Spricht ja nichts dagegen,oder?

Autor: Michael Roek (mexman) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
> Habe etwas gegoogelt wegen anderem Verpolungsschutz. Also beispielsweise
> eine antiparallele Diode an die Versorgungsspannung? Oder wie macht Ihr
> das?


Hallo,

eine antiprallele Diode kannst Du benutzen, wenn Deine Versorgung eine
"Wandwarze" ist, bei der wenig Energie dahintersteckt.
Bei einer schnellausloesenden 5A KFZ-Sicherung ist dein Ausloesewerte
(Iquadrat * t) =26 AAs.

Ein Argument gegen eine Seriendiode ist, dass sie Spannungsspitzen
"sampled".


Anbei eine Schaltung wie ich sie im Auomotivebereich gerne fuer
stomintensive Verbraucher einsetze


Gruss

Michael

Autor: Michael Roek (mexman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Alle die hier fragen wegen LED parallel schalten, bekommt immer zu
> hören, man solle über Konstantstromquellen.

Wenn Du einen Vorwiderstand vor einen Strang schaltest, der bei
Nennspannung 10V verbraet (Verlustleistung 10mW!), dann hast Du bei 100%
hoeherer Betriebsspannung (48V) einen LED-Strom von 2.5mA.
Da geht nicht kaputt.
Natuerlich leuchtets dann heller.
(Nur das spricht hier fuer Konstantstromquelle!)

Eine Verpolschutdiode antiparallel zu den LEDs, verbraet bei Verpolung
2mW....auch nicht die Welt.
Einen Keramikkondenstator ueber jeden Strang, und dann passiert auch bei
300V ISO7637-Spitzen nichts.




Gruss

Michael

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank Michael! Werde meinen Schaltplan mal überarbeiten. Du
verwendest in dem Fall keine Spulen wegen den Spannungsspitzen? Habe
dazu etwas simuliert, und bei 100ms Peaks hat auch eine grosse Spule
kaum einen Unterschied gemacht. Befasse mich mal mit dem PMOS.

Autor: Ro R. (rond_es)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Simulation zeigt das gewünschte Verhalten (sperren bei negativen
Peaks). Der FET sollte eigentlich sperren, ist das wegen der "Diode" im
Kanal? Kann man den einfach so zweckentfremden?

Autor: Michael Roek (mexman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ro R. schrieb:
> Vielen Dank Michael! Werde meinen Schaltplan mal überarbeiten. Du
> verwendest in dem Fall keine Spulen wegen den Spannungsspitzen?

Nein, (fast) nie. Teures Bauteil.
Gibt ausnahmefaelle bei PWM-Betriebenen Motoren, aber sonst vermeidet
man sowas (bei Grosserien) wie der Teufel das Weihwasser, wenn es denn
irgendwie ohne geht.


Gruss

Michael

Autor: Michael Roek (mexman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Kanal? Kann man den einfach so zweckentfremden?

Man kann.
Nett, dass Du an einer Standardschaltung testest, ob Deine Simulation
funktioniert ;-)





Die Diode wirkt wie eine Seriendiode, die im Verpolungsfall sperrt. Der
FET ueberbrueckt die Diode, wenn die Polung stimmt. und reduziert den
Spannungsabfall.
Das ergibt einen recht guten Verpolungsschutz bei hoher Stromaufnahme
und geringem Spannungsabfall.

Kein grosses Ding, aber oft hilfreich.

Gruss

Michael

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Roek schrieb:

> Die Diode wirkt wie eine Seriendiode, die im Verpolungsfall sperrt. Der
> FET ueberbrueckt die Diode, wenn die Polung stimmt. und reduziert den
> Spannungsabfall.

Nur dass diese Funktion für Autor: Ro R. (rond_es) vollkommen
überflüssig
ist, da er ja sowieso über seine Konstantstromquelle überschüssige
Spannung abbauen will.

Er wäre also auf jeden Fall besser bedient,
wenn er eine  schöne Siliziumdioden (entsprechend Spannungsfest)
verwendet.
und ggf. noch einen VDR oder so ein Transil dran.

zumindest hast du Autor: Ro R. (rond_es) ja schonmal die Kostantstrom
quellen nach meinem Vorschlag angepasst.

Gruss Klaus

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Roek schrieb:
> Nett, dass Du an einer Standardschaltung testest, ob Deine Simulation
> funktioniert ;-)

Du hast völlig recht :-) Nach kurzer Recherche wurde mir bewusst, dass
diese Schaltung kein "Geheimnis" ist....



Klaus De lisson schrieb:
> Er wäre also auf jeden Fall besser bedient,
> wenn er eine  schöne Siliziumdioden (entsprechend Spannungsfest)
> verwendet.
> und ggf. noch einen VDR oder so ein Transil dran.

Danke Klaus, scheint wirklich praktischer hier zu sein. Habe noch
(überdimensionierte) 1N4007 hier. VDR oder Transil werde ich noch
kaufen.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Autor: Ro R. (rond_es)

was ist denn jetzt los, es ist doch unglaublich, wie lange du
dich mit sowas einfachem herumschlägst.

Hast du eine Ausprobierphobie ?
Vielleicht Angst vor dem Löten ?
Bist du ein Troll ?

Ich verstehe nicht, wieso ein simples Problem solche riesigen Wellen
macht.

k.

Autor: Ro R. (rond_es)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus De lisson schrieb:
> was ist denn jetzt los, es ist doch unglaublich, wie lange du
> dich mit sowas einfachem herumschlägst.
>
> Hast du eine Ausprobierphobie ?
> Vielleicht Angst vor dem Löten ?
> Bist du ein Troll ?

Nein, ich mache das so neben bei wenn ich mal Zeit habe. Das ist alles.
Für manche bin ich wohl ein Troll, aber zu deiner Beruhigung: ich höre
jetzt auf hier zu fragen, es ist jetzt alles (sonnen-)klar ;-)

Autor: Klaus De lisson (kolisson)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Autor: Ro R. (rond_es)
so musst du es dir nun auch nicht hereinziehen.
Es geht doch nur darum, dass aus der ganzen Sache mal ein Ergebnis
herauskommt.
Ich mach dir aber gern noch einen Vorschlag. siehe Anhang.

da hast du rund um T2 den Teil den du schon kennst.
zusätzlich nimmst du halt T1 , der vielleicht eine Spannunsfestigkeit
von 100 Volt o.ä. haben sollte.
(Wenn dumal erzählst wieviel Strom dadurch soll könnte man dich auch
beraten)

Z1 ist eine Zenerdiode die so um die 20 Volt hat . R1 wird dann so um
die
3k3 bis 560 Ohm liegen. Das hängt dann von dem T1 und dem gewünschten
Strom ab.  Es ist eine Spannungsvorstabilisierung.

D1 ist in Verbindung mit der Sicherung der Verpolschutz, der
gleichzeitig
negative Impulse wegfrisst.
C1 und C2 . da musste mal was probieren. ob nun 100nF oder 10 uF sollte
keinen grossen Unterschied machen.

Gruss Klaus

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:

In deinem Schaltplan Autor: Ro R. (rond_es) Datum: 22.01.2012 22:15
hast du für den Emitterwiderstand 680 Ohm eingetragen. Da ergäbe dann
einen LED Strom von 0,8mA und wird kaum sichtbar sein.
Ich schätze, dass du mit Werten um die 33 oder 47 Ohm glücklicher wirst.

Gruss Klaus

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
