Forum: Mikrocontroller und Digitale Elektronik IR Protokoll Denon RC-1127 (KASEIKYO!?)


Autor: Kramlade (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

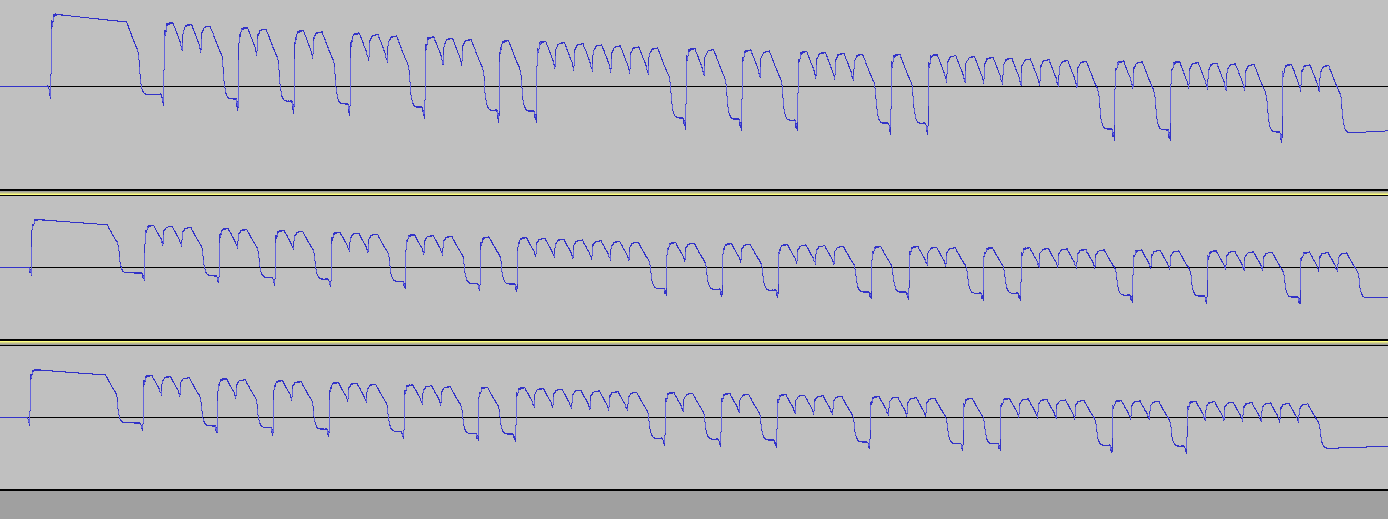

Anbei die Aufzeichnung mit Fotodiode der Signale ON/STANDBY, DIMMER,
SLEEP einer Denon RC-1127 IR-Fernbedienung.
Es gibt ein Startbit und anscheinend zwei low-Zeiten und nur eine
Pulsdauer.
Es könnte also sein, dass ein Puls und folgende Low Zeit ein Bit
kodiert.

Hat dazu jemand schonmal eine vollständige Protokollbeschreibung
gesehen?
Es entspricht nicht
http://www.mikrocontroller.com/de/IR-Protokolle.php#DENON

Mit http://www.google.de/search?q=DRA-F107+IR+CODE wird man fündig, ein
PDF, das auf der denon hp nicht zu finden ist.

Demnach ist es KASEIKYO, aber ich finde keine Spec.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut IRMP hat Denon ein eigenes Protokoll. Im Artikel findest du
auch die "Specs".
Allerdings sollte Denon keine Start-Symbole haben... hm...

Kannst du die Trägerfrequenz bestimmen?
Bei höchster Abtastung und langer Aufzeichnung könnte das Interleaving
was brauchbares liefern.

Autor: Kramlade (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Rede. Aber auch in dem Artikel ist ein Hinweis auf:
"KASEIKYO   Panasonic, Technics, Denon "

Nein, ich habe den Sender nicht selbst.

http://www.klaus-leidinger.de/mp/Mikrocontroller/I...
"Kaseikyo mit 56KHz konnte ich noch nicht testen"

http://www.google.de/search?q=Kaseikyo+56KHz
bringt ein PDF von Vishay ans Licht, für die Auswahl der TSOPxxx, dort
ist
"Kaseikyo Matsushita Code (36.7kHz)" aufgeführt.

Hier steht 38 kHz:
http://www.mikrocontroller.net/articles/IRMP#Die_I...

Hier steht etwas mehr:
http://www.roboternetz.de/phpBB2/download.php?id=15980

Hier ein bisschen:
http://www.hifi-remote.com/johnsfine/DecodeIR.html#Kaseikyo

Anscheinend produziert der IR Analyser IRScope (h
ttp://ww.hifi-remote.com/forums/viewtopic.php?t=12241&sid=1251adb46fe1bd
29b1490de06e6025b4)  diese Notation. Dazu braucht man "IR Widget", ein
PIC der die Pulszeiten seriell ausspuckt:
h ttp://www.compendiumarcana.com/irwidget/

Mit dem PDF sollte ich einen Encoder hinbekommen.

Autor: Kramlade (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kramlade schrieb:
> Hier steht etwas mehr:
> http://www.roboternetz.de/phpBB2/download.php?id=15980

Das PDF ist übrigens von user schwerminator.

Autor: Kramlade (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und IRMP umfasst auch einen Encoder: IRSND

http://www.mikrocontroller.net/articles/IRMP#IRSND...

Also alles gut :-)
