Hallo,
ich versuche einen Drehzahlmesser zu programmieren.
Plan ist, die Zeit zwischen den Zündimpulsen über
das Zählen der eigenen Takte auszurechnen. Dazu ist
es notwendig, das alle 2 Takte gezählt wird und in
der Zeit dazwischen die Drehzahl ausgegeben wird.
Also Zap-CounterStarten-Zap-CounterStoppenUndAnzeigen-Zap... :-)
Nun läuft das ganze über den Int0. Eine Routine soll
nachgucken, ob sie nun den Counter starten oder
die Anzeige realisieren soll. Da habe ich an ein
Statusbit in r17 gedacht. Nur irgendwie will das
garnicht so wie ich.
Hier die Int-Routine:
wdr
cli ; Interrupts AUS
cpi r17,0
breq int_ende
sbi PORTD,4
rcall wait
cbi PORTD,4 ; wird nur jedes 2. Mal ausgeführt
rcall wait
int_ende:
ldi r17,1
sei ; Interrupts wieder AN
reti
Was mache ich falsch? Er kommt nicht in die
Routine rein, sondern loopt nur die Hauptschleife..?
Danke! :-)
quellcode ist nicht vollsändigt. das Sprungziel wait fehlt.
Die komplette Architektur ist Mist. Aus einem Int in irgendwelche externen Wait-Schleifen zu springen ist ganz, ganz schlechter Stil, das ist mal das erste. Sende bitte den gesamten Code, dann kann man das sehr viel besser bewerten und auch lösen! Joe
Frage: Was soll das Abschalten des Ints im Int? Der ist in diesem Moment sowieso aus. Dito Einschalten am Ende der ISR. Des weiteren die Register auf Stack retten. Ich möchte behautpten die Wait-Routine wird auch außerhalb des Int aufgerufen! Welcher Int ist es, wird der Initialisiert? USW. USW. Vorsichtig gesagt schlechter Stil. Und ohne kompletten Code Hilfe nicht möglich, meine Glaskugel ist gerade beim Reinigen.
Einfach mal Inputcapture nachschlagen mal googlen oder Datenblatt. Sollte Perfekt geignet sein. Muß nur einmal konfiguriert werden und läuft dann in Hardware. Man muß nur noch Register auslesen.
Aha, jetzt klappts. Ich habe das "sei" und "cli" aus dem Int entfernt. Komisch. Naja, jedenfalls der Code: ;Reset and Interruptvectoren ;VNr. Beschreibung begin: rjmp main ; 1 POWER ON RESET rjmp ignition ; 2 Int0-Interrupt reti ; 3 Int1-Interrupt reti ; 4 TC2 Compare Match reti ; 5 TC2 Overflow reti ; 6 TC1 Capture reti ; 7 TC1 Compare Match A reti ; 8 TC1 Compare Match B reti ; 9 TC1 Overflow reti ;10 TC0 Overflow reti ;11 SPI, STC Serial Transfer Complete reti ;12 UART Rx Complete reti ;13 UART Data Register Empty reti ;14 UART Tx Complete reti ;15 ADC Conversion Complete reti ;16 EEPROM Ready reti ;17 Analog Comperator reti ;18 TWI (I²C) Serial Interface reti ;19 Strore Program Memory Ready ;----------------------------------------------------------------------- - ;Start, Power ON, Reset main: ;Stack ldi r16,hi8(RAMEND) out ioSPH,r16 ldi r16,lo8(RAMEND) ;Stack Initialisierung out ioSPL,r16 ;Init Stackpointer ;Interrupt ldi r16,0b01000000 ;Maskiere INT0 out GICR,r16 ldi r16,0b00000011 ;Konfiguriere out MCUCR,r16 ;fallende Flanke ;Taster, Lampen cbi DDRD,2 ;PORTD2 Taster = IN sbi PORTD,2 ;Pull-Up sbi DDRD,3 ;Port D.3 = LED OUT sbi DDRD,4 ;D4 als testport um Signal zu erzeugen ldi r17,0b00000000 ;Statusbit auf 0 sei ;alle Interrupts erlauben ;----------------------------------------------------------------------- - mainloop: wdr cli ; Anzeigen sbi PORTD,3 ; LED AUS rcall wait cbi PORTD,3 rcall wait rcall wait rcall wait sei rjmp mainloop ;----------------------------------------------------------------------- - ignition: wdr cpi r17,0 brne int_ende sbi PORTD,4 rcall wait cbi PORTD,4 ; rcall wait int_ende: com r17 reti ;----------------------------------------------------------------------- - ;----------------------------------------------------------------------- - ; UP WaitMs, Warteroutine im Millisekundenbereich wait: push r16 ;r16 retten push r17 ;r17 retten push r18 ;r18 retten ldi r16,100 ;Laufvariable ca x ms bei 3,6MHz loop1: ldi r17,0xFF ;Laufvariable loop1 loop2: ldi r18,13 ;Laufvariable loop3 loop3: dec r18 ;Zähler 3 -1, hier Kalibrierung auf MCU Takt brne loop3 ;Solange nicht NULL dec r17 ;Zähler 2 -1 brne loop2 ;Solange nicht NULL dec r16 ;Zähler1 -1 brne loop1 ;Solange nicht NULL pop r18 ;r18 wiederherstellen pop r17 ;r17 wiederherstellen pop r16 ;r16 wiederherstellen ret ;Rücksprung ;----------------------------------------------------------------------- - Ist nur Testcode. Die Waits sind nur temporär drin, damit ich sehen kann was er macht. Der Code für den DZM ist zu großen Teilen fertig, läuft aber hinten und vorne nicht. Ich danke erstmal für die Hilfe und meld mich die Tage nochmal mit der einen oder anderen Kleinigkeit ;) Danke, Olli
Nochwas @Anton Wieso die Register retten? Wenn ich sie nicht in anderen Routinen auch brauche, kann ich sie doch so lassen? Muss ich nicht retten, oder?
olli schrieb: > Der Code für den DZM ist zu > großen Teilen fertig, läuft aber hinten und vorne nicht. ist auch kein Wunder - du sicherst in dem Interupt SREG nicht.
> Der Code für den DZM ist zu > großen Teilen fertig, läuft aber hinten und vorne nicht. Was für einen Unsinn erzählst Du da eigentlich? Wenn etwas "vorne und hinten nicht läuft".... ...dann ist das NICHT "in grossen Teilen fertig"! WAS SOLL DER QUATSCH BITTE? WAS SOLL DAS? Nochmal konkret: Wie kann etwas "fertig" sein, das hinten und vorne nicht läuft? Deine Architektur ist immer noch VÖLLIGER Mist. Du hast praktisch NICHTS von dem verstanden, was Dir helfende Kräfte hier schrieben. Wann würde sich das ändern, was muss geschehen? Wie lernresistent kann ein Mensch sein? Bitte um konkrete (SEHR konkrete) Antworten! Joe
Hi Nun ja, so manche Kritik ist nicht unbegründet... Also, Register, die in einer ISR benutzt werden, brauchen dann nicht gesichert werden, wenn sie nirgends anders verwendet werden, aber... mach es trotzdem. Du suchst dir einen Wolf, wenn aus welchen Gründen auch immer später mal schnell ein solches Register für andere Zwecke eingesetzt wird. Speziell, wenn es "nur" r17 heißt.... Außerdem ist es auch notwendig, das Statusregister zu sichern. Du hast doch in deiner ISR Abfragen, die das Statusregister beeinflussen, oder nicht ? Damit sind vorherige Statusinformationen nicht mehr gültig, auch die, die vor dem Interrupt noch irgendelche Aktionen ausführen sollten. Dann gewöhn dir an, die Blöcke deines Programmes deutlich auseinanderzuhalten und um Gotteswillen ruf nicht aus einer ISR einen Wait auf. Wozu brauchst du dann noch eine ISR, wenn du sowieso nicht immer auf eintreffende Signale scharf bist ? Wenn du eine Zeitverzögerung brauchst, dann nutze die Timer-ISR. Parametriere sie so, das sie im mSek-Takt aufgerufen wird. Wenn du nun eine Zeitverzögerung brauchst, zähl einfach in der ISR einen Wert nach Null, ob nun im mSek-Takt oder im Sekundentakt, das leitest du in der ISR ab.
1 | |
2 | ;-----Interruptroutine Timer 1 für Zeitbasis ------------------------- |
3 | ;********************************************************************* |
4 | ;* Register ms0 = msek *10^0 * |
5 | ;* Register ms1 = msek *10^1 * |
6 | ;* Register ms2 = msek *10^2 * |
7 | ;* Register Sekunden * |
8 | ;* Register Number dient als Vergleichswert (10, 60, 24 etc. * |
9 | ;********************************************************************* |
10 | |
11 | isrTimer1: |
12 | PUSH Temp_Reg ; Register sichern |
13 | IN Temp_Reg, SREG ; SREG sichern |
14 | PUSH Temp_Reg |
15 | PUSH a0 |
16 | PUSH a1 |
17 | PUSH Number |
18 | |
19 | ;************************ 1 ms **************************************** |
20 | RCALL Seg_Anzeige ; Aufruf Multiplexer Anzeige |
21 | LDI a0,10 |
22 | MOV Number, a0 ; Vergleichswert 10 |
23 | INC ms0 |
24 | CP ms0, Number ; ms * 10 ^ 0 |
25 | BRLO End_ISR1 |
26 | ;************************ 10 ms *************************************** |
27 | CLR ms0 |
28 | INC ms1 |
29 | CP ms1, Number ; ms * 10 ^ 1 |
30 | BRLO End_ISR1 |
31 | ;********************** 100 ms ************************************** |
32 | CLR ms1 |
33 | INC ms2 |
34 | CP ms2, Number ; m * 10 ^ 2 |
35 | BRLO End_ISR1 |
36 | ;********************** Sekunden *********************************** |
37 | CLR ms2 |
38 | INC Sekunden |
39 | LDI a0,60 |
40 | MOV Number, a0 ; Sekunden |
41 | CP Sekunden, Number |
42 | BRLO End_ISR1 |
43 | ;*********************** Minuten ************************************ |
44 | CLR Sekunden |
45 | INC Minuten ; Minuten |
46 | CP Minuten, Number |
47 | BRLO End_ISR1 |
48 | ;************************ Stunden ********************************** |
49 | CLR Minuten |
50 | INC Stunden ; Stunden |
51 | LDI a0,24 |
52 | MOV Number,a0 |
53 | CP Stunden, Number |
54 | BRLO End_ISR1 |
55 | CLR Stunden |
56 | |
57 | |
58 | |
59 | End_Isr1: |
60 | POP Number |
61 | POP a1 |
62 | POP a0 |
63 | POP Temp_Reg |
64 | OUT SREG, Temp_Reg ; SREG wiederherstellen |
65 | POP Temp_Reg |
66 | |
67 | RETI |
Ich hab dir mal einen Aufruf für ein Zeitabhängiges Unterprogramm dirngelassen. Genausogut kannst du dir in dieser Timer ISR bits setzen, die dann vom Hauptprogramm einmalig abgearbeitet werden, d. H. die Routinen, die du dann aufrifst, löschen dieses Bit wieder. So kannst du Ereignisse, die z. B. im Sekundenbereich liegen ohne merklichen Zeitversatz abarbeiten lassen. Gruß oldmax
olli schrieb: > Aha, jetzt klappts. Ich habe das "sei" und "cli" aus dem > Int entfernt. Komisch. Nicht komisch. Wenn die Warteschleifen lang genug sind wird das Interruptflag wieder gesetzt bevor die ISR verlassen wurde. Da du die Interrupts in der ISR mit sei wieder aktivierst dürfte das eine Art Rekursion ergeben, die ISR wird immer wieder aufgerufen und irgendwann ist der Stack alle...
nachdenklicher schrieb: >> Der Code für den DZM ist zu >> großen Teilen fertig, läuft aber hinten und vorne nicht. > > Was für einen Unsinn erzählst Du da eigentlich? > Wenn etwas "vorne und hinten nicht läuft".... > ...dann ist das NICHT "in grossen Teilen fertig"! > > WAS SOLL DER QUATSCH BITTE? WAS SOLL DAS? > > Nochmal konkret: > Wie kann etwas "fertig" sein, das hinten und vorne nicht läuft? > > Deine Architektur ist immer noch VÖLLIGER Mist. > Du hast praktisch NICHTS von dem verstanden, was Dir helfende Kräfte > hier schrieben. > > Wann würde sich das ändern, was muss geschehen? > Wie lernresistent kann ein Mensch sein? > > Bitte um konkrete (SEHR konkrete) Antworten! Man, sag mal hast Du keine anderen Probleme oder Quellen der Lebensfreude? Stress mit der Frau? Ich versuch mir ASM seit einer Weile beizubringen, ist da irgendwas falsch dran, soll ich das ändern oder was? Der prinzipielle Ablauf ist fertig geschrieben, es muss nur noch die genaue Taktanzahl ausgerechnet und angepasst werden. Problem war eben, dass das Programm eben nicht das macht was es soll, ich aber nicht weiß wo der Fehler liegt. Deshalb nehme ich das Stück für Stück auseinander und suche den Fehler. Darf ich das? Danke.
@oldmax Danke Dir. Ich werde es mir nachher mal genauer angucken. Mein Ziel ist eigentlich das ganze ohne den Timer zu machen, nur durch Zählen der Takte. Mal gucken! :-)
olli schrieb: > Mein Ziel ist eigentlich das ganze ohne > den Timer zu machen, nur durch Zählen der Takte. Warum? Der uC ist ganz bezahlt und es gibt kein Geld zurueck fuer nicht verwendete Hardware.
Hi Du kannst schon die Takte zählen und dir so eine Warteschleife aufbauen, aber... und hier steckt der Teufel im Detail, nicht diese Warteschleife aus einer ISR heraus aufrufen. Eine ISR ist dazu da, Ereignisse von kurzer Dauer zu erfassen und mit Kurz meine ich auch Kurz. Wenn du deine ISR mit irgendwelchen sinnlosen Schleifen beschäftigst, läufst du Gefahr, das ein Interrupt halt nicht ausgelöst wird, wenn er dadurch geblockt ist oder wie auch schon erwähnt, wenn freigegeben, eben den Stack vollmüllt. Und nun mal ein kleines Rechenexempel, wenn es um kurze Impulse geht. Deine Welle macht bei jeder Umdrehung 360°. Dein Nocken betätigt etwa für 5° einen Sensor. Eine Umdrehung braucht bei 6000 U/Min 1/100 Sekunden. 5° sind (1*5) / (100 *360) also 0,000138 sek. also 138 µSek. Bei einer Frequenz von 16 MHZ dauert die Bearbeitung eines Befehles 125 nSek. Nun kommt es auf den umfang deines Programmes an, ob du das Signal noch pollen kannst oder auf eine ISR ausweichen mußt. Taktest du geringer, ist natürlich auch die Befehlsverarbeitungszeit größer. Also, egal wie du es machst, es ist keine gute Idee, in einer ISR eine Zeitschleife einzubauen. Das ergibt auch nicht wirklich Sinn. Viele Zeitverzögerungen sind bei genauer Betrachtung überflüssig. Also nutz die Innereien deines Controllers und mach keine Klimmzüge, die dich sowieso nicht zu einem vernünftigen Ergebnis bringen. Nur weil der Timer eine neue Erfahrung ist, braucht man darum keinen Bogen machen. Wenn dein Drehzahlmesser z. B. eine 7 Segmentanzeige bekommen sollte, macht es auch sinn, diese über den Timer zu multiplexen. Das garantiert dir gleichbleibende helligkeit, da die Programmlaufzeitunterschiede ausgebügelt werden. Gruß oldmax
Also ich wollts so machen: Angenommene Höchstdrehzahl ist 16384 (2^14). Bei 3,7 MHz würden zwischen den Zündungen 220 Takte vergehen. Also baue ich eine Routine die alle 220 Takte ein 16bit-Register hochzählt. Dann kommt die ISR, der 16-bit Zähler wird übergeben. Ist der Zähler niedrig, ist die Drehzahl hoch und andersrum. Dann setze ich die obersten 2 Bits auf 1 und komplementiere das gesamte 16 Bit Register. Viola, da steht dann meine Drehzahl drin. Insofern ohne besondere Wait-Schleife, außer eben die 220 Takte. Da wird dann der Zwischenraum jeder ungeraden Zündung gezählt, in der Zeit nach der Zündung mache ich die Auswertung (die dann auch nicht mehr als 220 Takte lang sein darf, oder ich zähle nur alle 3 Zündungen mal). Ausgabe auf 8 LEDs, ich will z.B. nur den Bereich von 5500-7500 darstellen, weil da mein Zweitakter seine Resokurve hat.
Problem ist auch: Das ganze ist für ein Preisauschreiben und muss inkl. PDF am 1. Mai fertig sein. Weiß nicht, ob ich das noch schaffe. Nur jetzt alles umzuschmeißen kostet Zeit, auch wenn der Timer des ATMega schon abbezahlt ist g
Dafuer wurde der Inputcapture Mode erfunden. Du brauchst nur einen der Timer zu starten. Dann Flanke auswaehlen und Interrupt fuer Input Capture freigeben. Jetzt kommt dein Capture Interrupt. Die Hardware des uC speichert dir dann den aktuellen Timerwert (der laueft staendig durch) ins Inputcapture Register ab. Dann wird ein Interrupt generiert und deine Service Routine gestartet. Die liest den Wert des Registers aus. Dann ziehst du davon den alten Wert Vorzeichenrichtig ab und dann hast du deinen Messwert. Und das alles ohne selber hochzaehlen zu muessen. Die Hardware des uC macht das fuer dich. olli schrieb: > Das ganze ist für ein Preisauschreiben Das gibt aber so keinen Preis :-)
Icke wieder :-) Programm ist länger geworden, wurde umstrukturiert. Den AVR Timer will ich nicht nutzen, da ich sonst alles umschmeißen müsste und dafür die Zeit nicht reicht. Ich würds schon gern so lassen. Das ist recht kompliziert, wenn sich jemand reinstürzen möchte... dauert ein bisschen :-> Programmablauf arbeitet mit zwei Flags in r17 und r18. Ablauf ist: Zündung, r17 nicht gesetzt, also Zählschleife beginnen, r17 setzen; Zündung, r17 gesetzt, Drehzahl anzeigen; r17 und r18 auf 0; danach Endlosschleife (was soll er auch sonst in der Zeit machen) dann wieder von vorn. r17 sorgt dafür das nach den Zündungen sich Zählschleife und Auswertung+Anzeige abwechseln r18 sorgt dafür das im Mainloop die Endlosschleife betreten wird (nach Anzeige) Ich mache da nochmal ein Ablaufdiagramm, damit es anschaulicher wird (Frau will einkaufen^^) Hier das Programm: ------------------------------------------------------------------------ .equ F_CPU, 3686400 .include "AVR.H" ;Reset and Interruptvectoren ;VNr. Beschreibung begin: rjmp main ; 1 POWER ON RESET rjmp ignition ; 2 Int0-Interrupt reti ; 3 Int1-Interrupt reti ; 4 TC2 Compare Match reti ; 5 TC2 Overflow reti ; 6 TC1 Capture reti ; 7 TC1 Compare Match A reti ; 8 TC1 Compare Match B reti ; 9 TC1 Overflow reti ;10 TC0 Overflow reti ;11 SPI, STC Serial Transfer Complete reti ;12 UART Rx Complete reti ;13 UART Data Register Empty reti ;14 UART Tx Complete reti ;15 ADC Conversion Complete reti ;16 EEPROM Ready reti ;17 Analog Comperator reti ;18 TWI (I²C) Serial Interface reti ;19 Strore Program Memory Ready ;----------------------------------------------------------------------- - ;Start, Power ON, Reset main: ;Stack ldi r16,hi8(RAMEND) out ioSPH,r16 ldi r16,lo8(RAMEND) ;Stack Initialisierung out ioSPL,r16 ;Init Stackpointer ;Interrupt ldi r16,0b01000000 ;Maskiere INT0 out GICR,r16 ldi r16,0b00000011 ;Konfiguriere out MCUCR,r16 ;fallende Flanke ;Taster, Lampen cbi DDRD,2 ;PORTD2 Taster = IN sbi PORTD,2 ;Pull-Up sbi DDRD,3 ;Port D.3 = LED OUT cbi PORTD,3 sbi DDRB,0 cbi PORTB,0 sbi DDRB,1 cbi PORTB,1 sbi DDRB,2 cbi PORTB,2 sbi DDRC,0 cbi PORTC,0 sbi DDRC,1 cbi PORTC,1 sbi DDRC,2 cbi PORTC,2 sbi DDRC,3 cbi PORTC,3 sbi DDRC,4 cbi PORTC,4 ldi r17,0b00000000 ;Statusbit B auf 0 ldi r18,0b00000000 ;Statusbit A auf 0 sei ;alle Interrupts erlauben ;----------------------------------------------------------------------- - mainloop: wdr cpi r18,0 ; Statusbit "nach Anzeige -> endless" gesetzt? breq endless ; Wenn nicht gesetzt, dann springe in Endlosschleife ldi R17, 73 Warte220: dec R17 brne Warte220 nop adiw r24,1 ; Zähler rjmp mainloop endless: wdr rjmp endless ;----------------------------------------------------------------------- - ignition: wdr push r19 ; Statusregister retten in r19, SREG ; eben cpi r17,0 ; Statusflag "jedes zweite Mal" gesetzt? brne r17r18loeschen ; Wenn gesetzt, dann Flags löschen und zurück zum Mainloop ldi r17,1 ; Statusflag "jedes zweite Mal" setzen ldi r18,1 ;Ausrechnen set ; T-Bit setzen; wird für folgende Anweisung gebraucht bld r25,7 ; die oberen 2 Bits werden nicht gebraucht, bld r25,6 ; müssen aber im nächsten Schritt "0" sein; also T-Bit auf Pos 6 und 7 com r25 ; Komplement bilden, also Bits umdrehen com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- movw r26,r24 ; R24:25 in R26:27 sichern <--- ;Anzeigen <------------------------------- sbrc r24,0 rcall lampe0 sbrc r24,1 rcall lampe1 sbrc r24,2 rcall lampe2 sbrc r24,3 rcall lampe3 sbrc r24,4 rcall lampe4 sbrc r24,5 rcall lampe5 sbrc r24,6 rcall lampe6 sbrc r24,7 rcall lampe7 int_fertig: eor r24,r24 ; r24:25 löschen eor r25,r25 eor r26,r26 eor r27,r27 out SREG,r19 ; Statusregister wiederherstellen pop r19 ; dito reti ; zurück zu main und Ints wieder an ;----------------------------------------------------------------------- - r17r18loeschen: ldi r17,0 ; Statusbit "jedes zweite Mal" löschen ldi r18,0 ; Statusbit "nach Anzeige -> endless" löschen, rjmp int_fertig ; denn er muss erstmal Zählen ;----------------------------------------------------------------------- - lampe0: sbi PORTB,0 ret lampe1: sbi PORTB,1 ret lampe2: sbi PORTB,2 ret lampe3: sbi PORTC,0 ret lampe4: sbi PORTC,1 ret lampe5: sbi PORTC,2 ret lampe6: sbi PORTC,3 ret lampe7: sbi PORTC,4 ret ------------------------------------------------------------------------ - Jetzt mein Problem: Die Routine "Anzeigen" (mit Pfeil) zeigt mir probeweise nur den Inhalt von r24 an. Müsste aus 0er und 1er bestehen, hängt an einem Frequenzgenerator mit 118 Hz. Zeigt aber alles 1er an. Warum? 2. Problem... sichern von SREG. Die Routine ist in anderer Reihenfolge als im Tutorial beschrieben. Ich sehe keinen Sinn darin r19 zu pushen und dann r19 zu belegen. Müsste nicht SREG in r19 gesichert werden und dann gepusht? Danke und frohes Osterfest :-)

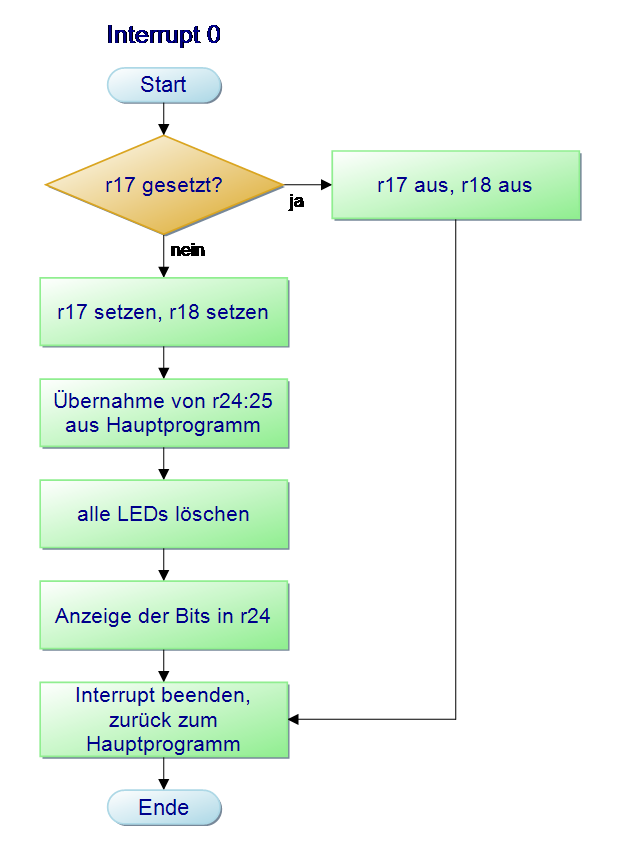

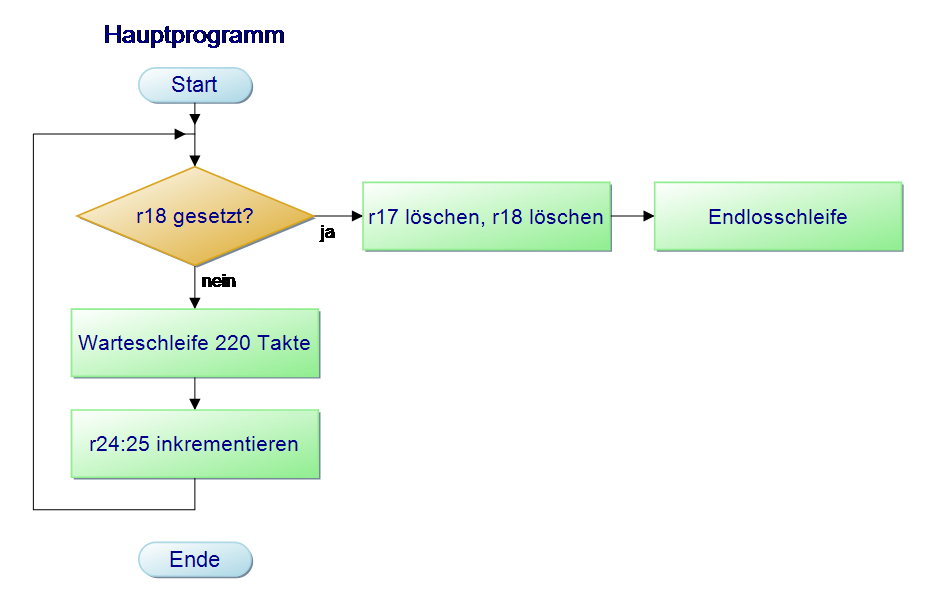

olli schrieb: > Jetzt mein Problem: Die Routine "Anzeigen" (mit Pfeil) > zeigt mir probeweise nur den Inhalt von r24 an. Müsste > aus 0er und 1er bestehen, hängt an einem Frequenzgenerator > mit 118 Hz. Zeigt aber alles 1er an. Warum? Ich kann nicht erkennen, wo und wie Du die Anzeigen wieder löscht. > > 2. Problem... sichern von SREG. Die Routine ist in > anderer Reihenfolge als im Tutorial beschrieben. Ich > sehe keinen Sinn darin r19 zu pushen und dann r19 > zu belegen. Müsste nicht SREG in r19 gesichert > werden und dann gepusht? Der AVR verfügt über 32 Register, das ist recht viel. Ich verurteile immer eins davon zur SREG-Kopie, der Rest ist immernoch mehr als genug. Und zwar ein unteres Register (meist r2 oder r3), da diese nicht ganz so wertvoll sind (können nicht mit Konstanten operieren). Ich nenn' das dann "SRSK" (SREG-SicherheitsKopie) und nutze das für nix Anderes als die Sicherung des SREG. Da braucht man nix Pushen und Poppen, da reicht einfach in srsk,sreg ;SREG sichern zu Beginn der ISR und out sreg,srsk ;SREG wiederherstellen reti ;fertig, zurück... am Ende der ISR. Und da wir gerade bei den Exclusivregistern (Register für nur einen Zweck) sind, wenn ich 16-bittig addieren oder subtrahieren muss, dann benutze ich ein weiteres Exclusiv-Register namens "null" (meist r3 oder r2), das den Wert 0 enthält und nie für andere Zwecke genutzt wird. Es eignet sich dann sehr gut zum Addieren/Subtrahieren von Überträgen (Carry) und macht den Code etwas schlanker und schneller. ...
Angehängte Dateien:
-
43 KB -
57 KB
Danke hannes, das Löschen hab ich vergessen. Ist nun drin, ändert aber nichts an der Ausgabe. Es erscheint als wenn das Register r24:25 immer leer übergeben wird? Jedenfalls sind alle LEDs noch an. Ich habe mal 2 Ablaufpläne wegen der Übersichtlichkeit erstellt, einmal Hauptprogramm und die ISR. Ich Depp habe außerdem r17 für die Zählschleife und das Flagregister genutzt :-/ also r17 "jede 2. Zündung" und r18 "nach Anzeige Endlosschleife" ------------------------------------------------------------------------ - .equ F_CPU, 3686400 .include "AVR.H" ;Reset and Interruptvectoren ;VNr. Beschreibung begin: rjmp main ; 1 POWER ON RESET rjmp ignition ; 2 Int0-Interrupt reti ; 3 Int1-Interrupt reti ; 4 TC2 Compare Match reti ; 5 TC2 Overflow reti ; 6 TC1 Capture reti ; 7 TC1 Compare Match A reti ; 8 TC1 Compare Match B reti ; 9 TC1 Overflow reti ;10 TC0 Overflow reti ;11 SPI, STC Serial Transfer Complete reti ;12 UART Rx Complete reti ;13 UART Data Register Empty reti ;14 UART Tx Complete reti ;15 ADC Conversion Complete reti ;16 EEPROM Ready reti ;17 Analog Comperator reti ;18 TWI (I²C) Serial Interface reti ;19 Strore Program Memory Ready ;----------------------------------------------------------------------- - ;Start, Power ON, Reset main: ;Stack ldi r16,hi8(RAMEND) out ioSPH,r16 ldi r16,lo8(RAMEND) ;Stack Initialisierung out ioSPL,r16 ;Init Stackpointer ;Interrupt ldi r16,0b01000000 ;Maskiere INT0 out GICR,r16 ldi r16,0b00000011 ;Konfiguriere out MCUCR,r16 ;fallende Flanke ;Taster, Lampen cbi DDRD,2 ;PORTD2 Taster = IN sbi PORTD,2 ;Pull-Up sbi DDRD,3 ;Port D.3 = LED OUT cbi PORTD,3 sbi DDRB,0 cbi PORTB,0 sbi DDRB,1 cbi PORTB,1 sbi DDRB,2 cbi PORTB,2 sbi DDRC,0 cbi PORTC,0 sbi DDRC,1 cbi PORTC,1 sbi DDRC,2 cbi PORTC,2 sbi DDRC,3 cbi PORTC,3 sbi DDRC,4 cbi PORTC,4 ldi r17,0b00000000 ;Statusbit B auf 0 ldi r18,0b00000000 ;Statusbit A auf 0 sei ;alle Interrupts erlauben ;----------------------------------------------------------------------- - mainloop: wdr cpi r18,0 ; Statusbit "nach Anzeige -> endless" gesetzt? breq endless ; Wenn nicht gesetzt, dann springe in Endlosschleife ldi r21, 73 Warte220: dec r21 brne Warte220 nop adiw r24,1 ; Zähler rjmp mainloop endless: wdr rjmp endless ;----------------------------------------------------------------------- - ignition: wdr in r2, SREG ; Statusregister retten cpi r17,0 ; Statusflag "jedes zweite Mal" gesetzt? brne r17r18loeschen ; Wenn gesetzt, dann Flags löschen und zurück zum Mainloop ldi r17,1 ; Statusflag "jedes zweite Mal" setzen ldi r18,1 ;Ausrechnen set ; T-Bit setzen; wird für folgende Anweisung gebraucht bld r25,7 ; die oberen 2 Bits werden nicht gebraucht, bld r25,6 ; müssen aber im nächsten Schritt "0" sein; also T-Bit auf Pos 6 und 7 com r25 ; Komplement bilden, also Bits umdrehen com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- movw r26,r24 ; R24:25 in R26:27 sichern <--- cbi PORTB,0 cbi PORTB,1 cbi PORTB,2 cbi PORTC,0 cbi PORTC,1 cbi PORTC,2 cbi PORTC,3 cbi PORTC,4 ;Anzeigen sbrc r24,0 rcall lampe0 sbrc r24,1 rcall lampe1 sbrc r24,2 rcall lampe2 sbrc r24,3 rcall lampe3 sbrc r24,4 rcall lampe4 sbrc r24,5 rcall lampe5 sbrc r24,6 rcall lampe6 sbrc r24,7 rcall lampe7 int_fertig: eor r24,r24 ; r24:25 und Sicherheitskopie löschen eor r25,r25 eor r26,r26 eor r27,r27 out SREG,r2 ; Statusregister holen reti ; zurück zu main und Ints wieder an ;----------------------------------------------------------------------- - r17r18loeschen: ldi r17,0 ; Statusbit "jedes zweite Mal" löschen ldi r18,0 ; Statusbit "nach Anzeige -> endless" löschen, rjmp int_fertig ; denn er muss erstmal Zählen ;----------------------------------------------------------------------- - lampe0: sbi PORTB,0 ret lampe1: sbi PORTB,1 ret lampe2: sbi PORTB,2 ret lampe3: sbi PORTC,0 ret lampe4: sbi PORTC,1 ret lampe5: sbi PORTC,2 ret lampe6: sbi PORTC,3 ret lampe7: sbi PORTC,4 ret ----------------------------------------------------------------------- Any more ideas? :-) Frohe Ostern, Olli
edit: wenn ich einen Wert in der Hauptroutine in r24 lade, kommt "0" raus. Wenn ich in die Interruptroutine diesen Wert lade, wird dieser korrekt angezeigt. Wird r24 irgendwie gelöscht?
Nimm mal den Befehl WDR ( Watchdog Reset) raus. So wie ich das sehe hast du den nicht richtig initalisiert und behandelt. Dadurch könnte der Controller möglicherweise selber einen Reset auslösen bevor die ISR aufgerufen wird.
wdr hat nichts gebracht. Die unseelige Endlosschleife habe ich jetzt aber entfernt, jetzt kann ich in die Bits je nach Frequenz reingucken :-) Ich frage mich nur, ob der jetzt auch anzeigt was ich mir ausdenke^^
Hi >endless: wdr > rjmp endless Was soll danach noch passieren? >reti ; zurück zu main und Ints wieder an Glaubst du das wirklich? > set ; T-Bit setzen; wird für folgende Anweisung gebraucht > bld r25,7 ; die oberen 2 Bits werden nicht gebraucht, > bld r25,6 ; müssen aber im nächsten Schritt "0" sein; also T-Bit auf Ein 'ori r25, 0b11000000' hätte auch gereicht. > com r25 ; Komplement bilden, also Bits umdrehen > com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- Unnötig, wenn du sbrs r24,0 rcall lampe0 benutzt > movw r26,r24 ; R24:25 in R26:27 sichern <--- Wozu? MfG Spess > cpi r17,0 ; Statusflag "jedes zweite Mal" gesetzt? > brne r17r18loeschen ; Wenn gesetzt, dann Flags löschen und zurück >zum Mainloop > ldi r17,1 ; Statusflag "jedes zweite Mal" setzen > ldi r18,1 Kannst du dir alles sparen. Einfach
1 | inc r17 |
2 | sbrc r17,0 |
3 | rjmp int_fertig |
> ldi r17,0b00000000 ;Statusbit B auf 0 > ldi r18,0b00000000 ;Statusbit A auf 0 > eor r24,r24 ; r24:25 und Sicherheitskopie löschen > eor r25,r25 > eor r26,r26 > eor r27,r27
Hi Zu schnell auf 'Absenden' gedrückt. >> ldi r17,0b00000000 ;Statusbit B auf 0 >> ldi r18,0b00000000 ;Statusbit A auf 0 >> eor r24,r24 ; r24:25 und Sicherheitskopie löschen >> eor r25,r25 >> eor r26,r26 >> eor r27,r27 Dafür gibt es 'clr rxy'. MfG Spess
spess53 schrieb: > Dafür gibt es 'clr rxy'. Sieht aber nicht so kryptisch und damit nicht so intelligent aus... ^^ ...
spess53 schrieb: Ah, danke Spess. Fangen wir an... >>endless: wdr >> rjmp endless > > Was soll danach noch passieren? Der soll von der Zündung wieder zum Leben erweckt werden. Da liegt dann aber wohl der Fehler, er rennt zurück in die Endlosschleife und hängt sich dort... ahhh! :-) Fahre den jetzt in SLEEP, allerdings bin ich nicht sicher ob das zu was gut ist. >>reti ; zurück zu main und Ints wieder an > Glaubst du das wirklich? Zurück zu Mainloop meinte ich. >> set ; T-Bit setzen; wird für folgende Anweisung gebraucht >> bld r25,7 ; die oberen 2 Bits werden nicht gebraucht, >> bld r25,6 ; müssen aber im nächsten Schritt "0" sein; also T-Bit auf > > Ein 'ori r25, 0b11000000' hätte auch gereicht. okay. > >> com r25 ; Komplement bilden, also Bits umdrehen >> com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- > > Unnötig, wenn du > > sbrs r24,0 > rcall lampe0 benutzt Das ist nur für die weitere Rechnung. Ich muss noch die Bereiche jeder einzelnen LED festlegen, das eine z.B. zwischen 6540 und 6590 Umdrehungen angeht. Jetzt wollte ich ja nur mal eine Anzeige machen, ob der überhaupt >> movw r26,r24 ; R24:25 in R26:27 sichern <--- Relikt. :-) > Kannst du dir alles sparen. Einfach > inc r17 > sbrc r17,0 > rjmp int_fertig Right you are! >> ldi r17,0b00000000 ;Statusbit B auf 0 >> ldi r18,0b00000000 ;Statusbit A auf 0 >> eor r24,r24 ; r24:25 und Sicherheitskopie löschen >> eor r25,r25 >> eor r26,r26 >> eor r27,r27 Okay, clr. Ich habe als Teenager mal einen ASM-Kurs für PCs mitgemacht. Da hieß es: Register löschen mit XOR ;-) Problem jetzt ist, das er bei 113 Hz (6780 U/m) in r24:25 eine Umdrehungszahl von 16237 hat. Da muss ich jetzt mal suchen. ----------------------------------------------------------------------- ;Start, Power ON, Reset main: ;Stack ldi r16,hi8(RAMEND) out ioSPH,r16 ldi r16,lo8(RAMEND) ;Stack Initialisierung out ioSPL,r16 ;Init Stackpointer ;Interrupt ldi r16,0b01000000 ;Maskiere INT0 out GICR,r16 ldi r16,0b00000011 ;Konfiguriere out MCUCR,r16 ;fallende Flanke ;Taster, Lampen cbi DDRD,2 ;PORTD2 Taster = IN sbi PORTD,2 ;Pull-Up sbi DDRD,3 ;Port D.3 = LED OUT cbi PORTD,3 sbi DDRB,0 cbi PORTB,0 sbi DDRB,1 cbi PORTB,1 sbi DDRB,2 cbi PORTB,2 sbi DDRC,0 cbi PORTC,0 sbi DDRC,1 cbi PORTC,1 sbi DDRC,2 cbi PORTC,2 sbi DDRC,3 cbi PORTC,3 sbi DDRC,4 cbi PORTC,4 clr r17 clr r18 ;Statusbit B auf 0 sei ;alle Interrupts erlauben ;----------------------------------------------------------------------- - mainloop: ldi r21, 73 Warte220: dec r21 brne Warte220 nop adiw r24,1 ; Zähler rjmp mainloop ;----------------------------------------------------------------------- - ignition: wdr in r2, SREG ; Statusregister retten inc r17 sbrc r17,0 rjmp int_fertig ;Ausrechnen ori r25,0b11000000 com r25 ; Komplement bilden, also Bits umdrehen com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- cbi PORTB,0 cbi PORTB,1 cbi PORTB,2 cbi PORTC,0 cbi PORTC,1 cbi PORTC,2 cbi PORTC,3 cbi PORTC,4 ;Anzeigen sbrc r24,0 rcall lampe0 sbrc r24,1 rcall lampe1 sbrc r24,2 rcall lampe2 sbrc r24,3 rcall lampe3 sbrc r24,4 rcall lampe4 sbrc r24,5 rcall lampe5 sbrc r24,6 rcall lampe6 sbrc r24,7 rcall lampe7 int_fertig: clr r24 clr r25 out SREG,r2 ; Statusregister holen sleep reti ; zurück zu mainloop und Ints wieder an ;----------------------------------------------------------------------- - r17r18loeschen: clr r17 ; Statusbit "jedes zweite Mal" löschen clr r18 ; Statusbit "nach Anzeige -> endless" löschen, rjmp int_fertig ; denn er muss erstmal Zählen ;----------------------------------------------------------------------- - lampe0: sbi PORTB,0 ret lampexy... ------------------------------------------------------------------------ -
Hmmm .... Was ist das eigentlich? 2-Takter, 4-Takter? Wieviele Zylinder? Reihen-, Boxer- oder V-Motor? Und wo greifst Du die Impulse ab? Weshalb ich diese Fragen stelle: Zwischen den einzelnen Zylindern hast Du möglicherweise unterschiedliche Zündwinkel. D.h. bei selber Drehzahl unterschiedliche Zeiten zwischen den Zündungen. Aber selbst wenn ich von einem 1-Zyl. 2-Takter ausgehe, finde ich die Herangehensweise etwas ungeschickt. Du möchtest doch letzlich Umdrehungen pro Zeit haben und nicht Zeit pro Umdrehung. (Was bringt Dir die Angabe '8,57ms/U' ... ? :-) Meine Herangehensweise wäre: - Hauptprogramm initialisiert Timer und IRQs und legt sich dann schlafen. - Zähle 'Zündimpulse' in einem IRQ. - Timer-IRQ alle 120ms: Zündimpulse*500 (=U/min) auf Display ausgeben und Zündimpulse auf 0 setzen. Gruß Jobst
olli schrieb: > ori r25,0b11000000 > com r25 ; Komplement bilden, also Bits umdrehen > com r24 ; R25:24 enthält nun Drehzahl/Minute in Reinform <--- Komplement ist im übrigen nicht der Kehrwert, den Du aber benötigst ... Gruß Jobst
Nebenbei: AVR-ASM bitte in [avrasm ] Hier steht der Code [/avrasm ] (ohne Leerzeichen) einfassen bzw. (wenns länger ist) als Datei (Endung asm!) anhängen.
Jobst M. schrieb: > Hmmm .... > > Was ist das eigentlich? Eine Simme. Also 2 Takte, ein Zylinder. geht ab wie Schmidt seine Katze =:-) > Und wo greifst Du die Impulse ab? Ein Schmitt-Trigger, 4093 heißt der glaube ich. Ist schon fertig, tut was er soll und kann direkt an den AVR angeschlossen werden. > Aber selbst wenn ich von einem 1-Zyl. 2-Takter ausgehe, finde ich die > Herangehensweise etwas ungeschickt. Hm, hm, mag sein. Anfänger halt ;) > Du möchtest doch letzlich Umdrehungen pro Zeit haben und nicht Zeit pro > Umdrehung. (Was bringt Dir die Angabe '8,57ms/U' ... ? :-) Oh man. Ich glaube ich verstehe langsam was Du meinst. Ich habe mir das falsch überlegt. Das ist ja kein Wunder wenn nicht das rauskommt was ich will. > Meine Herangehensweise wäre: > > - Hauptprogramm initialisiert Timer und IRQs und legt sich dann > schlafen. > - Zähle 'Zündimpulse' in einem IRQ. > - Timer-IRQ alle 120ms: Zündimpulse*500 (=U/min) auf Display ausgeben > und Zündimpulse auf 0 setzen. Ohne irgendwas zu verstehen, versuche ich mich jetzt mal daran.
Problem bei den 120ms und Impulse*500 ist doch aber die Auflösung, oder? Ich möchte später Umdrehungen in einer Auflösung von ungefähr 100 darstellen. Zusätzlich wäre noch die Erweiterbarkeit auf ein LCD angedacht, deshalb würd ich die Umdrehungen gern sehr genau angeben. Oh man, ich seh schon. Das wird was. Bis Donnerstag muss der Code fertig sein, damit ich noch die Stromversorgung und Halterung fürs Mopped bauen kann. PDF muss auch noch geschrieben werden und Sonntag ist Abgabe. Ob ich das noch hinkrieg? :-/
olli schrieb: > Ich möchte später Umdrehungen in > einer Auflösung von ungefähr 100 darstellen. Dann nimmst Du den Mittelwert aus den letzten 5 Messungen. Das ist aber leicht nachzurüsten, wenn der Rest läuft. Aber rechne auch mal nach, wie viele LEDs Du dafür benötigst! Jobst M. schrieb: > Und wo greifst Du die Impulse ab? Damit meinte ich eigentlich die Stelle im Motor. Ist aber bei einem 1-Zylinder auch egal. olli schrieb: > Bis Donnerstag muss der Code fertig sein Sollte machbar sein ;-) Gruß Jobst
Also ich machs so wie Du mit den 120ms geschrieben hast und nehme dann den Mittelwert von 5 Umdrehungen? Klingt logisch, ich frag mich nur ob es nicht genauer geht? Muss ich unbedingt den Interrupt-Capture von PortB nutzen? Weil der ist schon mit einer LED belegt... Das mit den LEDs passt. Es sind 8 Stück. Mit denen soll nur die Resokurve dargestellt werden, also z.b. 5500-7500. Mit 8 Lampen kann ich bei Doppelbelegungen 15 Zustände anzeigen, also 2000/15=133 Umdrehungen. Hmpf...
olli schrieb: > Muss ich unbedingt den Interrupt-Capture von PortB nutzen? Für den Eingang des Zündimpulses benötigst Du einen IRQ-Pin. Welchen ist egal. Aber den hast Du doch schon angeschlossen!? Für den Timer-IRQ benötigst Du keinen Pin. olli schrieb: > Mit 8 Lampen kann ich bei Doppelbelegungen 15 Zustände > anzeigen Was bedeutet Doppelbelegung? olli schrieb: > und nehme dann den Mittelwert von 5 Umdrehungen? Nein, den Mittelwert von 5 Messungen. Du kannst auch alternativ 600ms warten, aber ich vermute, daß Dir das zu ruckelig wird. D.h. Du musst Dir die letzten 5 Messungen merken. Diese 5 Werte addierst Du schlicht und setzt '00' dahinter. Bis 255+'00' U/min geht das noch in einem Byte. Welchen uC verwendest Du eigentlich? Gruß Jobst

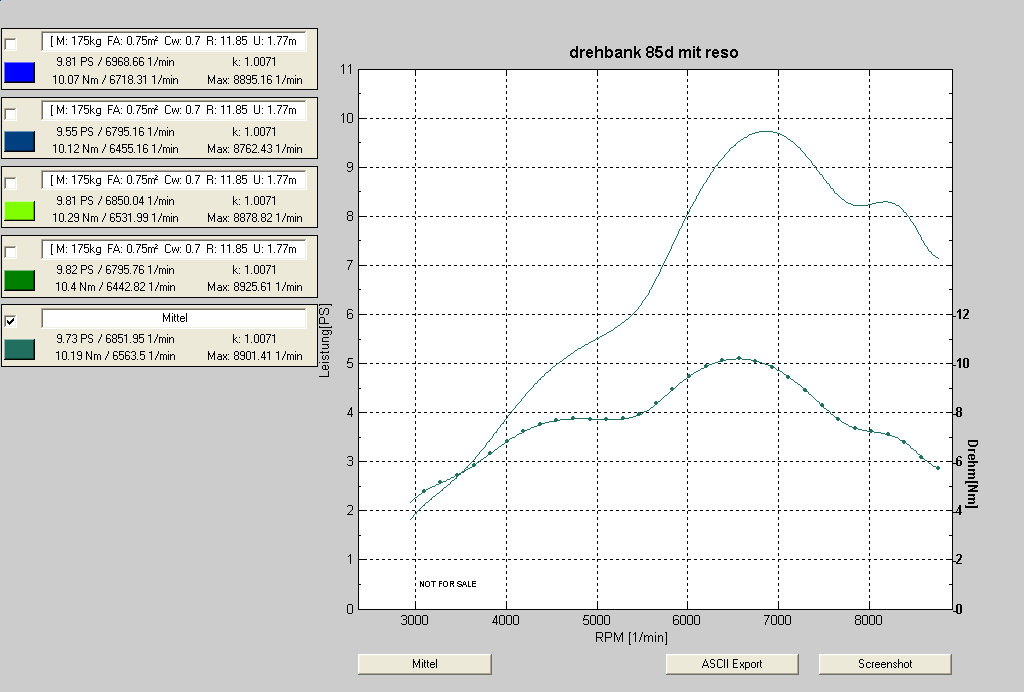

Angehängte Dateien:
-
12 KB
Hallo Jobst, ich nutze den Int0, also D2 beim AtMega8. Doppelbelegungen heißt erst alle Lampen hintereinander an, dann bei 1 beginnend wieder ausknispen. Ergibt 15 Kombinationen bei 8 LEDs und stellt die Leistungskurve recht anschaulich dar. Nochmal: Ich konfiguriere den Timer darauf, alle 120ms einen Int auszulösen. Innerhalb dieser Ints zähle ich die Zündungen, also bei 8000 U/min sind das z.B. 133 U/s / 8,33 = 15,96 Impulse in dem 120ms Intervall. Dann speichere ich 5 Messungen, also 5*16 = 80. Und da kommen dann eben die zwei 00er dran. Aha. Auflösung ergibt dann 100 Umdrehungen, gelle? Könnte ich 1500 Umdrehungen aus meinem Band raussuchen. Habe die Kurve mal angehangen, oben Leistung, unten Drehmoment. Würde den Huckel bei 7000 darstellen wollen. Danke, Olli
olli schrieb: > ich nutze den Int0, also D2 beim AtMega8. Das kannst Du ja auch so lassen, wenn das schon läuft. > Würde den Huckel bei 7000 darstellen wollen. Also 6300 - 7700 U/min 6300 U/min ist der Wert 63 - da soll die Skala also beginnen. Also vom Wert 62 abziehen. Klappt das ohne Unterlauf (Carry-Flag) ist der Wert gültig, sonst alle LEDs aus. Bei 1 dann die erste LED einschalten, bei 2 auch die zweite ... etc. Gruß Jobst
So, habe es nochmal ein wenig überarbeitet und erweitert. Ich habe es allerdings nicht getestet!! Gruß Jobst
Hi >ignition: CLI > LDS backup, SREG -> in backup, SREG > INC counter > STS SREG, backup -> out SREG, backup > SEI -> das macht RETI Lds/sts gehen auch, aber nur mit SREG + $20. > ADD temp, merker2 > ADD temp, merker3 > ADD temp, merker4 > ADD temp, merker5 > ; LED-Muster aus dem ROM holen > ldi ZL, LOW(LEDs*2) ; Basisadresse in Z laden > ldi ZH, HIGH(LEDs*2) > ADD ZL, temp ; temp dazu addieren > .... Meinst du nicht, das hier eine Division durch 5 fehlt? MfG Spess
Hi Noch etwas: > ADD temp, merker2 > ADD temp, merker3 > ADD temp, merker4 > ADD temp, merker5 Bist du sicher, das das Ganze < 255 bleibt? MfG Spess
Eingepflegt. (Wieso kann das nicht alles, wie beim 8051 MOV sein? :) spess53 schrieb: > Meinst du nicht, das hier eine Division durch 5 fehlt? Nein, fehlt nicht. Wird ja immer nur 1/5 gemessen Gruß Jobst
spess53 schrieb: > Bist du sicher, das das Ganze < 255 bleibt? Unwichtig. Sollte es drüber sein, ist der Motor schon lange hin. Gruß Jobst
Hi Die riesen Tabelle kannst du dir übrigens mit ein befehlen sparen:
1 | ldi r16,70 ; Testwert |
2 | |
3 | ;------------------------------------------- |
4 | |
5 | ldi r20,77 ; Obergrenze |
6 | clr r17 ; Ledmuster |
7 | |
8 | cp r20,r16 |
9 | brcs aaa |
10 | |
11 | subi r20,14 |
12 | |
13 | sub r16,r20 |
14 | brcs aaa |
15 | |
16 | ldi ZL, Low(Leds<<1) |
17 | ldi ZH,High(Leds<<1) |
18 | add ZL,r16 |
19 | adc ZH,r17 |
20 | lpm r17,Z |
21 | |
22 | aaa: out PortB,r17 |
23 | ..... |
24 | ; ****************************************** |
25 | ; LEDs |
26 | ; ****************************************** |
27 | leds: |
28 | .db 0b10000000, 0b11000000 ; 6300, 6400 |
29 | .db 0b11100000, 0b11110000 ; 6500, 6600 |
30 | .db 0b11111000, 0b11111100 ; 6700, 6800 |
31 | .db 0b11111110, 0b11111111 ; 6900, 7000 |
32 | .db 0b01111111, 0b00111111 ; 7100, 7200 |
33 | .db 0b00011111, 0b00001111 ; 7300, 7400 |
34 | .db 0b00000111, 0b00000011 ; 7500, 7600 |
35 | .db 0b00000001, 0 ; 7700 |
MfG Spess
spess53 schrieb: > Die riesen Tabelle kannst du dir übrigens mit ein befehlen sparen: Die ist nachträglich sogar erst rein gewandert ;-) So ähnlich hatte ich es zuerst. (Das war zu diesem Zeitpunkt: Beitrag "Re: AVR asm - Befehl nur jedes 2. mal ausführen" ) Aber damit hat man nun die Möglichkeit, auch für die anderen Drehzahlen noch Muster festzulegen. Ausserdem ist der Speicherplatz ja da ... Edit: Ich hatte zwischendurch auch die Idee, in der Tabelle die Drehmomentkurve abzulegen. Gruß Jobst
Halt ein, ich arbeite ja auch dran. Bisher ändern sich die LEDs mit der neuen Routine wenn ich die Frequenz ändere... ich hatte nur noch nicht viel Zeit für die eigentliche Abfrage der richtigen Bereiche für die LEDs. Morgen abend! :-) Danke, Olli :-)
Hey, die SW ist fertig ! Beitrag "Re: AVR asm - Befehl nur jedes 2. mal ausführen" Kannst ja mal sagen, wie das läuft ... :-) Gruß Jobst

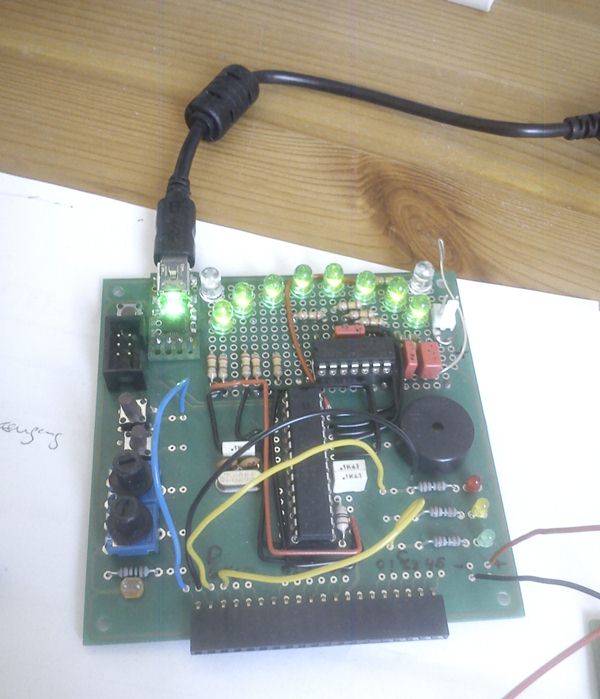

Angehängte Dateien:
-
84 KB
Der Code gefällt mir. Problem ist, das ganze ist zur Teilnahme an einem Gewinnspiel von myavr.de . Ich nutze die Software von denen, Workpad. Und obwohl es mit AVR-Assembler kompatibel sein soll, kann ich die .db Tabelle nicht einfügen. Jetzt kann ich natürlich AVR-Studio nutzen, aber ich probier noch ein bisschen rum ob ich es in Workpad zum Laufen kriege ;) Habe mit AVR-Studio auch noch nicht gearbeitet und weiß nicht ob er mein Board erkennt (ISP wäre möglich, ist aber kompliziert).
olli schrieb: > das ganze ist > zur Teilnahme an einem Gewinnspiel von myavr.de . Dann solltest Du aber den Gewinn an die Helfer abtreten... ...
olli schrieb: > Workpad Ähm ... sehe ich das richtig, daß es kein pdf-Handbuch dafür gibt, sondern nur ein Windows-Hilfe-File? -.- Wie fügt man denn dort Datenfelder ein? Hannes Lux schrieb: > Dann solltest Du aber den Gewinn an die Helfer abtreten... Sehe ich persönlich nicht so eng. Ich wusste es ja schon vorher. Gruß Jobst
Jobst M. schrieb: > Sehe ich persönlich nicht so eng. Ich wusste es ja schon vorher. Ich will da keinesfalls was von abhaben, habe mich ja auch rausgehalten, seitdem von Abgabetermin die Rede war. Allerdings mag ich es nicht besonders, wenn man sich mit fremden Federn schmückt. Andererseits passt das ja voll in unsere heutige Gesellschaft. Das Pferd, das den Hafer verdient, bekommt ihn sowiso nicht... ...
Hannes Lux schrieb: > Allerdings mag ich es nicht > besonders, wenn man sich mit fremden Federn schmückt. Ja, prinzipiell gebe ich Dir da Recht. Allerdings war der Code zur Hälfte in einem anderen Programm schon fertig und es hat mir in den Fingern gekribbelt. :-) Und dann finde ich es auch blöd zu sagen: 'Hey! Ich hab's schon fertig, bekommst Du aber nicht' Und ich hatte nicht den Eindruck, als ob er faul auf dem Arsch sitzt und auf die Lösung wartet. Da kann man das mal machen. ;-) Gruß Jobst
Ist mir doch auch schon öfters passiert, das letzte mal ist noch gar nicht so lange her: Beitrag "Re: Schalter zu Taster" Da ging's aber glaube nicht um einen Wettbewerb oder um Hausaufgaben. ;-) Ich versuche ja, mich auf Hilfe zur Selbsthilfe zu beschränken. Aber oft sind die Programmansätze dermaßen daneben (umständlich), dass es sich nicht lohnt, daran herumzubasteln. Hast übrigens 'ne schöne HP. Habe aber leider keine Elektronikbasteleien gefunden... 8-( ... ("..." heißt soviel wie: "Beste Grüße, Hannes")
@hannes Den Gedanken habe ich auch. Ohne Euch, besonders Jobst, wäre die Sache jetzt aussichtslos. Ich habe da auch schon was im Sinn. Ganz mit fremden Federn schmücken werde ich mich jedenfalls nicht, auch wenn es sich schwer vermeiden lässt. Eine Nennung ist selbstverständlich, ein Anteil (sofern es sich nicht um den Büchergutschein handelt) ist auch drin. Ich schätze sehr das sich Jobst so reingehangen hat, immerhin schwirrte das Projekt schon Monate in meinem Kopf. So, jetzt aber ran ans Werk. Gruß, Olli p.s. Übrigens sehr schicke Fotos, Jobst! :-D
olli schrieb: > So, jetzt aber ran ans Werk. Jawoll, tu was für den Ruhm... ;-) Und viel Erfolg dabei... ...
Also ich habe den Code von Jobst etwas abgeändert, u.a. wird eine andere Warteroutine verwendet. Die .db bekomme ich mit Workpad nicht in den Speicher geladen, er erkennt den Syntax nicht. Habe den Support angeschrieben. Ich versuche es ohne die .db, mit <> Abfragen. Momentan reicht mir aber eine korrekte Anzeige von r16 (temp), ich gebe sie direkt auf die LEDs aus. Diese ist bei 113 Hz (6800 Umdrehungen) 01000100, also 68, bzw. bei 166,67 Hz (10.000 U) 01100100, also 100 dezimal!! (Jetzt fehlt der Smiley mit den zwei Biergläsern^^). :-) Muss grad los, heute Abend entweder mit .db Tabelle, oder ich versuche die <> Abfragen einzufügen.

1 | .equ F_CPU, 3686400 |
2 | .include "AVR.H" |
3 | |
4 | ;Reset and Interruptvectoren ;VNr. Beschreibung |
5 | begin: |
6 | rjmp main ; 1 POWER ON RESET |
7 | rjmp ignition ; 2 Int0-Interrupt |
8 | reti ; 3 Int1-Interrupt |
9 | reti ; 4 TC2 Compare Match |
10 | reti ; 5 TC2 Overflow |
11 | reti ; 6 TC1 Capture |
12 | reti ; 7 TC1 Compare Match A |
13 | reti ; 8 TC1 Compare Match B |
14 | reti ; 9 TC1 Overflow |
15 | rjmp onTC0 ;10 TC0 Overflow |
16 | reti ;11 SPI, STC Serial Transfer Complete |
17 | reti ;12 UART Rx Complete |
18 | reti ;13 UART Data Register Empty |
19 | reti ;14 UART Tx Complete |
20 | reti ;15 ADC Conversion Complete |
21 | reti ;16 EEPROM Ready |
22 | reti ;17 Analog Comperator |
23 | reti ;18 TWI (I²C) Serial Interface |
24 | reti ;19 Strore Program Memory Ready |
25 | ;------------------------------------------------------------------------ |
26 | ;Start, Power ON, Reset |
27 | main: |
28 | ;Stack |
29 | ldi r16,hi8(RAMEND) |
30 | out ioSPH,r16 |
31 | ldi r16,lo8(RAMEND) ;Stack Initialisierung |
32 | out ioSPL,r16 ;Init Stackpointer |
33 | |
34 | ;Interrupt Zündung |
35 | ldi r16,0b01000000 ;Maskiere INT0 |
36 | out GICR,r16 |
37 | ldi r16,0b00000011 ;Konfiguriere |
38 | out MCUCR,r16 ;fallende Flanke |
39 | |
40 | ;Interrupt Timer |
41 | ldi r16,0b00000101 ; Vorteiler 1024 |
42 | out TCCR0, r16 |
43 | ldi r16,0b00000001 ; Timer 0 Overflow |
44 | out TIMSK, r16 ; Overflow Interrupt aktiviert |
45 | |
46 | ;Taster, Lampen |
47 | cbi DDRD,2 ;PORTD2 Taster = IN |
48 | sbi PORTD,2 ;Pull-Up |
49 | |
50 | sbi DDRD,4 ;Port D.3 = LED OUT |
51 | cbi PORTD,4 |
52 | |
53 | |
54 | sbi DDRB,0 |
55 | cbi PORTB,0 |
56 | |
57 | sbi DDRB,1 |
58 | cbi PORTB,1 |
59 | |
60 | sbi DDRB,2 |
61 | cbi PORTB,2 |
62 | |
63 | sbi DDRC,0 |
64 | cbi PORTC,0 |
65 | |
66 | sbi DDRC,1 |
67 | cbi PORTC,1 |
68 | |
69 | sbi DDRC,2 |
70 | cbi PORTC,2 |
71 | |
72 | sbi DDRC,3 |
73 | cbi PORTC,3 |
74 | |
75 | sbi DDRC,4 |
76 | cbi PORTC,4 |
77 | |
78 | clr r17 |
79 | |
80 | sei ;alle Interrupts erlauben |
81 | ;------------------------------------------------------------------------ |
82 | mainloop: |
83 | |
84 | rjmp mainloop |
85 | |
86 | ;------------------------------------------------------------------------ |
87 | ignition: |
88 | cli |
89 | in r2, SREG ; Statusregister retten |
90 | inc r17 |
91 | out SREG,r2 ; Statusregister holen |
92 | reti ; zurück zu mainloop und Ints wieder an |
93 | |
94 | |
95 | ;------------------------------------------------------------------------ |
96 | onTC0: |
97 | cli |
98 | in r2, SREG |
99 | |
100 | com r5 ; |
101 | sbrc r5,0 |
102 | rjmp TC0_fertig ; ab hier nur jedes 2. Mal... |
103 | |
104 | ;------------------------------------------ |
105 | ;Auswertungsroutine der gezählten Zündungen |
106 | |
107 | mov r16, r17 ; counter kopieren |
108 | clr r17 ; counter =0 |
109 | |
110 | sei ; IRQs dürfen nun wieder stören |
111 | |
112 | mov r22, r21 ; letzten 5 Werte schieben |
113 | mov r21, r20 |
114 | mov r20, r19 |
115 | mov r19, r18 |
116 | mov r18, r16 |
117 | add r16, r19 |
118 | add r16, r20 |
119 | add r16, r21 |
120 | add r16, r22 ; temp = temp(=merker1)+merker2+...+merker5 |
121 | ; r16 enthält nun 0-100 |
122 | |
123 | |
124 | cbi PORTB,0 |
125 | cbi PORTB,1 |
126 | cbi PORTB,2 |
127 | cbi PORTC,0 |
128 | cbi PORTC,1 |
129 | cbi PORTC,2 |
130 | cbi PORTC,3 |
131 | cbi PORTC,4 |
132 | |
133 | |
134 | ;Anzeigen |
135 | sbrc r16,0 |
136 | rcall lampe0 |
137 | |
138 | sbrc r16,1 |
139 | rcall lampe1 |
140 | |
141 | sbrc r16,2 |
142 | rcall lampe2 |
143 | |
144 | sbrc r16,3 |
145 | rcall lampe3 |
146 | |
147 | sbrc r16,4 |
148 | rcall lampe4 |
149 | |
150 | sbrc r16,5 |
151 | rcall lampe5 |
152 | |
153 | sbrc r16,6 |
154 | rcall lampe6 |
155 | |
156 | sbrc r16,7 |
157 | rcall lampe7 |
158 | |
159 | |
160 | |
161 | |
162 | TC0_fertig: |
163 | ldi r23, 39 ; Reinitialisierungswert für Timer |
164 | out TCNT0, r23 ; 60 ms = 221184 Takte, /1024 = 216; 255-216 = 39 |
165 | |
166 | out SREG,r2 |
167 | |
168 | reti |
169 | |
170 | |
171 | ;------------------------------------------------------------------------ |
172 | ; Unterprogramme für einzelne LEDs |
173 | |
174 | lampe0: |
175 | sbi PORTB,0 |
176 | ret |
177 | lampe1: |
178 | sbi PORTB,1 |
179 | ret |
180 | |
181 | lampe2: |
182 | sbi PORTB,2 |
183 | ret |
184 | |
185 | lampe3: |
186 | sbi PORTC,0 |
187 | ret |
188 | |
189 | lampe4: |
190 | sbi PORTC,1 |
191 | ret |
192 | |
193 | lampe5: |
194 | sbi PORTC,2 |
195 | ret |
196 | |
197 | lampe6: |
198 | sbi PORTC,3 |
199 | ret |
200 | |
201 | lampe7: |
202 | sbi PORTC,4 |
203 | ret |
Muss man in Workpad wirklich alle IRQ-Vektoren auflisten? =-O Und für Register kann man auch keine Namen definieren? :-/ Wieso möchtest Du nur jedes 2. Mal messen? Und wenn, dann mach es auch. Denn den Zähler setzt Du erst nach dem Sprung wieder zurück. (Und wenn Du es dann geschafft hast, funktioniert es nicht mehr!) ;-) Okay, Du gibst die Drehzahl derzeit binär aus - leider nicht sehr einfach abzulesen. Füge nach den 4 Additionen doch mal dies ein:
1 | SUBI r16, 62 ; 62 abziehen (negative Ergebnisse sind egal) |
2 | |
3 | CLR r24 ; default-Muster |
4 | |
5 | CPI r16, 1 ; vergleichen |
6 | BRNE test2 |
7 | LDI r24, 128 ; wenn zutreffend, neues Muster setzen |
8 | test2; |
9 | CPI r16, 2 |
10 | BRNE test3 |
11 | LDI r24, 192 ; ... und so weiter |
12 | test3; |
13 | CPI r16, 3 |
14 | BRNE test4 |
15 | LDI r24, 224 |
16 | test4; |
17 | CPI r16, 4 |
18 | BRNE test5 |
19 | LDI r24, 240 |
20 | test5; |
21 | CPI r16, 5 |
22 | BRNE test6 |
23 | LDI r24, 248 |
24 | test6; |
25 | CPI r16, 6 |
26 | BRNE test7 |
27 | LDI r24, 252 |
28 | test7; |
29 | CPI r16, 7 |
30 | BRNE test8 |
31 | LDI r24, 254 |
32 | test8; |
33 | CPI r16, 8 |
34 | BRNE test9 |
35 | LDI r24, 255 |
36 | test9; |
37 | CPI r16, 9 |
38 | BRNE test10 ; Klapper-di-klapper |
39 | LDI r24, 127 |
40 | test10; |
41 | CPI r16, 10 |
42 | BRNE test11 |
43 | LDI r24, 63 |
44 | test11; |
45 | CPI r16, 11 |
46 | BRNE test12 |
47 | LDI r24, 31 |
48 | test12; |
49 | CPI r16, 12 |
50 | BRNE test13 |
51 | LDI r24, 15 |
52 | test13; |
53 | CPI r16, 13 |
54 | BRNE test14 |
55 | LDI r24, 7 |
56 | test14; |
57 | CPI r16, 14 |
58 | BRNE test15 |
59 | LDI r24, 3 |
60 | test15; |
61 | CPI r16, 15 |
62 | BRNE test16 |
63 | LDI r24, 1 |
64 | test16; |
65 | |
66 | MOV r16,r24 |
Ich hasse Workpad jetzt schon ... die reinste Spaghettischleuder ... ... und am ENDE sagst Du ihm, er soll sich in 60ms wieder melden ... +grübel+ (Tut er das?) Gut, der Code nimmt nur wenig Zeit in Anspruch - das wird es kaum verfälschen. Wenn Du das sowieso 2 mal machst, wieso nimmst Du dann nicht gleich 1x 120ms ? Ach, ... aber wieso? ... häää? :-D Also: Du wirfst jeden 2. Timer-IRQ quasi weg. Dafür hast Du die Anzahl verdoppelt ... Wieso machst Du das? Gruß Jobst
> Muss man in Workpad wirklich alle IRQ-Vektoren auflisten? =-O Ich bin mir nicht sicher, ich glaube es wird als Empfehlung gegeben. Gewöhnt man sich aber schnell dran, finde ich leichter zu lesen als Atmel-AVR. > Und für Register kann man auch keine Namen definieren? :-/ Ich habe es noch nicht gefunden wie es geht... wenn es geht.
1 | ganz viel Code... |
Mensch Jobst... da wars dann um meinen Eigenanteil. Ich hab den neuen Code eingefügt, muss noch die Richtung ändern. aber erstmal genau überlegen was der macht. Danke erstmal soweit. > Ich hasse Workpad jetzt schon ... die reinste Spaghettischleuder ... Du meinst viele Zeilen? ;) > Wenn Du das sowieso 2 mal machst, wieso nimmst Du dann nicht gleich 1x > 120ms ? Ich habe die Routine geschrieben, bevor Deine kam. Habs aus dem myAVR-Buch, nur in dem Beispiel gingen eben nur maximal irgendwas unter 120ms... also hab ich einfach zweimal eine 60er gemacht :-) Schlechter Stil, oder? Routine passt ja jetzt soweit. Ich denk mich da jetzt noch rein und mache etwas Feinschliff. Dann kann ich ja morgen schon mit der PDF anfangen :-) Danke Dir und wir hören uns ;) Olli
Ach nochwas. Die Anzeige pendelt immer um eine LED am Rand. Ist wegen der 120er Intervalle, die die Kommastelle abhacken, oder? Also z.B. bei 12,3 U/s: 12, 12, 12, 12, 13, 12... Hmmm...
olli schrieb: > Mensch Jobst... da wars dann um meinen Eigenanteil. Ach, verdammt. Tut mir leid. Nimm's wieder raus! :-) olli schrieb: > Du meinst viele Zeilen? ;) Vor allem Zeilen, die alle (fast) das selbe machen ... olli schrieb: > Die Anzeige pendelt immer um eine LED > am Rand. Ist wegen der 120er Intervalle, die die > Kommastelle abhacken, oder? Solange Du die Drehzahl nicht mit den 120ms synchronisierst, wird das immer wieder passieren. Das ist nochmal eine kleine Denkaufgabe, das heraus zu filtern ;-) Gruß Jobst
olli schrieb: > Die Anzeige pendelt immer um eine LED > am Rand. Das ist eigentlich bei so ziemlich jeder Messwerterfassung der Fall. Ich eliminiere das meist mittels Hysterese, übernehme also Änderungen des Messwertes erst, wenn sie einen bestimmten Betrag überschreiten. olli schrieb: > Die .db bekomme ich mit Workpad nicht in den Speicher > geladen, er erkennt den Syntax nicht. Habe den > Support angeschrieben. > > Ich versuche es ohne die .db, mit <> Abfragen. Als Alternative gibt's noch das EEPROM oder ein Array im SRAM. Wobei ich mich schon lange nach der Existenzberechtigung des Workpads und der anderen myAVR-Software frage, denn AVR-Studio ist kostenfrei und trotzdem sehr brauchbar. Jobst M. schrieb: > Muss man in Workpad wirklich alle IRQ-Vektoren auflisten? =-O Das mache ich auch im AVR-Studio grundsätzlich so, ergibt halt eine unfragmentierte Hex-Datei. Ist auch kein Problem, denn ich habe inzwischen die Interrupt-Sprungtabellen der von mir benutzten AVRs in eine Textdatei kopiert, aus der ich mir bei jedem neuen Projekt die Tabelle herauskopiere. Mit .Org und Angabe der Adresse über vereinbarte Namen muss man ja auch die korrekte Reihenfolge einhalten, da kann man auch gleich die ganze Liste kopieren und die unbenutzten Einträge "deaktivieren". Ist in meinen Augen übersichtlicher. Eine neue Sprungtabelle kopiere ich aus dem Datenblatt heraus und lösche dann die Adressen raus. ...
Hannes Lux schrieb: > Jobst M. schrieb: >> Muss man in Workpad wirklich alle IRQ-Vektoren auflisten? =-O > [...] Okay. Ich meinte das eigentlich anders: Gibt es bei Workpad kein .org ? Nicht, daß man es benutzen muß. Gruß Jobst
Jobst M. schrieb: > Gibt es bei Workpad kein .org ? Gibt es einen Grund, Workpad zu benutzen? > Nicht, daß man es benutzen muß. Eben! Was gibt es für einen Grund, ein Drittanbieter-Produkt zu benutzen, das dem kostenlos erhältlichen Original nicht das Wasser reichen kann? Und ja, ich habe auch mal ein Projekt auf einem myAVR-Board programmiert, hatte auch die (sauteure) CD mit der Sisy-Software hier. Ich habe es aber mit AVR-Studio realisiert und den "Auftraggeber" (ein Papi, der dem Sportverein seiner Tochter eine lichtschrankengesteuerte Stoppuhr sponsern wollte) dazu gebracht, den Mist zu ignorieren und das AVR-Studio zu benutzen. Das Projekt steht seit Jahren auf meiner HP. Sisy hat es gefunden und mich gebeten, es auf ihrer Seite als Referenz angeben zu dürfen, obwohl ich es nicht mit ihrem Workpad realisiert hatte und auch kein Kunde von ihnen bin. Wer Hardware von dort kaufen will, weil er nicht basteln will, der soll es tun. Wer aber meint, er könne dort "Wissen" kaufen, der irrt. Das Wissen muss man sich selbst erarbeiten. Und da ist es nicht besonders ratsam, auf die Original-Programmiersoftware von Atmel zu verzichten und eine völlig quelltextinkompatible Alternative zu benutzen. Ich sehe also keinerlei Anlass, zu erforschen, wie man bei Workpad gewisse Dinge löst, die anders sind als bei AVR-Studio. ...
> Was gibt es für einen Grund, ein Drittanbieter-Produkt zu benutzen, das > dem kostenlos erhältlichen Original nicht das Wasser reichen kann? myAVR macht das alles komplett. Also Hardware+Software+Buch. Workpad ist sehr übersichtlich, hat z.B. eine farbliche Abhebung der einzelnen Befehle und viele Beispiele die out-of-the-box mit myAVR Hardware läuft und so spielerisch die Grundlagen vermittelt. Es ist nicht das non+ultra, aber ich arbeite gern damit. Was etwas nervt sind die unterschiedlichen Dialekte von Atmel und Gnu. .db wird zu .byte usw. Ist leider auch nicht gut von myAVR dokumentiert. Sisy ist wirklich etwas teuer, aber Workpad gibts ja schon für 15 bzw. 25 Euro. Momentaner Stand der Software ist jetzt, das ich die Overrev-LEDs mit 8,3 Hz blinken lasse, wenn 7700 Umdrehungen überschritten werden. Wollte das Bit in r5 nutzen, ging aber nicht?! jedenfalls jetzt r4 genommen und alles schick. Ich schau nochmal wegen eines Filters, wenn ich es gleich nicht hinbekomme, ist auch nicht so wild. Wenn Ihr noch stilistische Ideen habt, immer her damit! :)
1 | .equ F_CPU, 3686400 |
2 | .include "AVR.H" |
3 | |
4 | ;Reset and Interruptvectoren ;VNr. Beschreibung |
5 | begin: |
6 | rjmp main ; 1 POWER ON RESET |
7 | rjmp ignition ; 2 Int0-Interrupt |
8 | reti ; 3 Int1-Interrupt |
9 | reti ; 4 TC2 Compare Match |
10 | reti ; 5 TC2 Overflow |
11 | reti ; 6 TC1 Capture |
12 | reti ; 7 TC1 Compare Match A |
13 | reti ; 8 TC1 Compare Match B |
14 | reti ; 9 TC1 Overflow |
15 | rjmp onTC0 ;10 TC0 Overflow |
16 | reti ;11 SPI, STC Serial Transfer Complete |
17 | reti ;12 UART Rx Complete |
18 | reti ;13 UART Data Register Empty |
19 | reti ;14 UART Tx Complete |
20 | reti ;15 ADC Conversion Complete |
21 | reti ;16 EEPROM Ready |
22 | reti ;17 Analog Comperator |
23 | reti ;18 TWI (I²C) Serial Interface |
24 | reti ;19 Strore Program Memory Ready |
25 | ;------------------------------------------------------------------------ |
26 | ;Start, Power ON, Reset |
27 | main: |
28 | ;Stack |
29 | ldi r16,hi8(RAMEND) |
30 | out ioSPH,r16 |
31 | ldi r16,lo8(RAMEND) ;Stack Initialisierung |
32 | out ioSPL,r16 ;Init Stackpointer |
33 | |
34 | ;Interrupt Zündung |
35 | ldi r16,0b01000000 ;Maskiere INT0 |
36 | out GICR,r16 |
37 | ldi r16,0b00000011 ;Konfiguriere |
38 | out MCUCR,r16 ;fallende Flanke |
39 | |
40 | ;Interrupt Timer |
41 | ldi r16,0b00000101 ; Vorteiler 1024 |
42 | out TCCR0, r16 |
43 | ldi r16,0b00000001 ; Timer 0 Overflow |
44 | out TIMSK, r16 ; Overflow Interrupt aktiviert |
45 | |
46 | ;Taster, Lampen |
47 | cbi DDRD,2 ; Eingang für Zündsignal |
48 | sbi PORTD,2 ; Pull-Up |
49 | sbi DDRB,0 ; LED als Ausgang |
50 | cbi PORTB,0 ; LED ausknipsen |
51 | sbi DDRB,1 ; dito B1 |
52 | cbi PORTB,1 |
53 | sbi DDRB,2 ; ... |
54 | cbi PORTB,2 |
55 | sbi DDRC,0 |
56 | cbi PORTC,0 |
57 | sbi DDRC,1 |
58 | cbi PORTC,1 |
59 | sbi DDRC,2 |
60 | cbi PORTC,2 |
61 | sbi DDRC,3 |
62 | cbi PORTC,3 |
63 | sbi DDRC,4 |
64 | cbi PORTC,4 |
65 | sbi DDRC,5 ; rote LED |
66 | cbi PORTC,5 |
67 | sbi DDRB,3 ; dito |
68 | cbi PORTB,3 |
69 | |
70 | sei ;alle Interrupts erlauben |
71 | ;------------------------------------------------------------------------ |
72 | mainloop: |
73 | |
74 | rjmp mainloop ; eine Endlosschleife; Programm wird durch das |
75 | ; Eintreten eines Interrupts (Zündung oder Timerintervall) |
76 | ; geweckt und macht sonst garnichts |
77 | |
78 | ;------------------------------------------------------------------------ |
79 | ignition: ; Okay, Zündung löste Interrupt aus! |
80 | cli ; Interrupts blockieren |
81 | in r2, SREG ; Statusregister retten |
82 | inc r17 ; Counter für Zündung innerhalb 120ms Intervall |
83 | out SREG,r2 ; gespeichertes Statusregister wieder zurücksetzen |
84 | reti ; zurück zu mainloop und Interrupts wieder an |
85 | |
86 | |
87 | ;------------------------------------------------------------------------ |
88 | onTC0: ; Timer löste Interrupt aus; Interrupt alle 60 ms |
89 | cli ; Ints blockieren |
90 | in r2, SREG ; Statusregister retten |
91 | |
92 | com r5 ; Register r5 komplementieren, also Wechsel 1, 0, 1... |
93 | sbrc r5,0 ; wenn Bit 0 von r5 = 0, dann nächsten Befehl überspringen (um 120ms zu stoppen) |
94 | rjmp TC0_fertig ; ...ansonsten Interrupt jetzt beenden und in 60 ms wiederkommen. |
95 | |
96 | ;------------------------------------------ |
97 | ;Auswertungsroutine der gezählten Zündungen |
98 | |
99 | mov r16, r17 ; Counter r17 nach r16 kopieren |
100 | clr r17 ; Counter zurücksetzen |
101 | |
102 | sei ; IRQs dürfen nun wieder stören |
103 | |
104 | mov r22, r21 ; letzten 5 Werte schieben |
105 | mov r21, r20 ; ein Stapel, von unten wird der aktuelle Wert reingeschoben |
106 | mov r20, r19 |
107 | mov r19, r18 |
108 | mov r18, r16 |
109 | |
110 | add r16, r19 ; dann werden die letzten 4 Werte zum aktuellen Wert in r16 |
111 | add r16, r20 ; dazu addiert |
112 | add r16, r21 |
113 | add r16, r22 |
114 | |
115 | |
116 | ; r16 enthält nun Drehzahl / 100 |
117 | subi r16, 61 ; 61 abziehen (negative Ergebnisse sind egal) |
118 | ; 6100 U/min sind die Untergrenze, ab 6200 soll die |
119 | ; erste LED angehen |
120 | |
121 | clr r24 ; default-Muster, wird angezeigt wenn außerhalb |
122 | ; des Bereichs: also alle LEDs aus |
123 | |
124 | cbi PORTB,0 ; alle LEDs löschen |
125 | cbi PORTB,1 |
126 | cbi PORTB,2 |
127 | cbi PORTC,0 |
128 | cbi PORTC,1 |
129 | cbi PORTC,2 |
130 | cbi PORTC,3 |
131 | cbi PORTC,4 |
132 | cbi PORTC,5 |
133 | cbi PORTB,3 |
134 | |
135 | |
136 | cpi r16, 1 ; Konstante vergleichen: 61+1=62, ergo jetzt 6300 Umdrehungen? |
137 | brne test2 ; Wenn nein, dann unten weitertesten |
138 | ldi r24, 128 ; Wenn doch, dann neues Muster in r24 setzen |
139 | ; 128 dezimal = 10000000 binär |
140 | |
141 | test2: |
142 | cpi r16, 2 |
143 | brne test3 |
144 | ldi r24, 192 ; 11000000 |
145 | test3: |
146 | cpi r16, 3 |
147 | brne test4 |
148 | ldi r24, 224 ; 11100000 |
149 | test4: |
150 | cpi r16, 4 |
151 | brne test5 |
152 | ldi r24, 240 ; 11110000 |
153 | test5: |
154 | cpi r16, 5 |
155 | brne test6 |
156 | ldi r24, 248 |
157 | test6: |
158 | cpi r16, 6 |
159 | brne test7 |
160 | ldi r24, 252 |
161 | test7: |
162 | cpi r16, 7 |
163 | brne test8 |
164 | ldi r24, 254 |
165 | test8: |
166 | cpi r16, 8 |
167 | brne test9 |
168 | ldi r24, 255 ; 11111111 |
169 | test9: |
170 | cpi r16, 9 |
171 | brne test10 ; Klapper-di-klapper |
172 | ldi r24, 127 ; 01111111 |
173 | test10: |
174 | cpi r16, 10 |
175 | brne test11 |
176 | ldi r24, 63 |
177 | test11: |
178 | cpi r16, 11 |
179 | brne test12 |
180 | ldi r24, 31 |
181 | test12: |
182 | cpi r16, 12 |
183 | brne test13 |
184 | ldi r24, 15 |
185 | test13: |
186 | cpi r16, 13 |
187 | brne test14 |
188 | ldi r24, 7 |
189 | test14: |
190 | cpi r16, 14 |
191 | brne test15 |
192 | ldi r24, 3 |
193 | test15: |
194 | cpi r16, 15 |
195 | brne test16 |
196 | ldi r24, 1 |
197 | test16: |
198 | |
199 | cpi r16, 16 ; Wenn 1600 Umdrehungen über Referenzwert 6100, dann |
200 | brsh rot_an |
201 | ; die roten LEDs an1 |
202 | backfromred: |
203 | mov r16,r24 ; r16 enthält nun das zu verwendende Bitmuster |
204 | |
205 | |
206 | |
207 | |
208 | ;Anzeigen |
209 | sbrc r16,0 ; Skip if Bit in Register is Cleared; also wenn Bit 0 |
210 | sbi PORTC,4 ; in r16 0 ist, dann nächste Anweisung (LED setzen) überspringen |
211 | |
212 | sbrc r16,1 ; und die einzelnen Bits in r16 abklappern... |
213 | sbi PORTC,3 |
214 | |
215 | sbrc r16,2 |
216 | sbi PORTC,2 |
217 | |
218 | sbrc r16,3 |
219 | sbi PORTC,1 |
220 | |
221 | sbrc r16,4 |
222 | sbi PORTC,0 |
223 | |
224 | sbrc r16,5 |
225 | sbi PORTB,2 |
226 | |
227 | sbrc r16,6 |
228 | sbi PORTB,1 |
229 | |
230 | sbrc r16,7 |
231 | sbi PORTB,0 |
232 | |
233 | |
234 | TC0_fertig: |
235 | |
236 | ldi r23, 39 ; Reinitialisierungswert für Timer |
237 | out TCNT0, r23 ; 60 ms = 221184 Takte, /1024 = 216; 255-216 = 39 |
238 | |
239 | out SREG,r2 ; Statusregister wiederherstellen |
240 | |
241 | reti |
242 | |
243 | |
244 | ;------------------------------------------------------------------------ |
245 | rot_an: |
246 | com r4 ; Register r5 komplementieren, also Wechsel 1, 0, 1... |
247 | sbrc r4,0 ; wenn Bit 0 von r5 = 0, dann nächsten Befehl überspringen (um 120ms zu stoppen) |
248 | rjmp rot_flackern ; ...ansonsten Interrupt jetzt beenden und in 60 ms wiederkommen. |
249 | cbi PORTB,3 |
250 | cbi PORTC,5 |
251 | ret |
252 | |
253 | rot_flackern: |
254 | sbi PORTB,3 |
255 | sbi PORTC,5 |
256 | rjmp backfromred |
Heute wurde ich per Mail von myAVR-Team benachrichtigt, dass dieser Wettbewerb läuft. Ist ja noch viel Zeit bis zum Termin... ;-) Man gut, dass ich für Wettbewerbe sowiso nichts übrig habe... ...
Hi >Wenn Ihr noch stilistische Ideen habt, >immer her damit! :) Z.B. wenn ich deine CPI-Orgie wird mir richtig schlecht.
1 | ldi r24,$FF |
2 | cpi r16,8 |
3 | breq test11 |
4 | brcc test05 |
5 | |
6 | ldi r17,8 |
7 | sub r17,r16 |
8 | |
9 | test04: lsl r24 |
10 | dec r17 |
11 | brne test04 |
12 | rjmp test11 |
13 | |
14 | test05: subi r16,8 |
15 | test06: lsr r24 |
16 | dec r16 |
17 | brne test06 |
18 | |
19 | test11: ..... ; Muster in r24 |
MfG Spess
spess53 schrieb: > Z.B. wenn ich deine CPI-Orgie wird mir richtig schlecht. Mir auch. Obwohl sie von mir stammt. Also die CPI-Orgie. Aber woher stammt Dein Zitat? :-) Olli: Wenn .db durch .byte ersetzt werden kann, bau doch die Tabelle einfach wieder ein :-) Gruß Jobst
Jungs, da habt Ihr wohl recht. Die Sache ist nur, ich bin Anfänger und finde das Programm so wie es jetzt ist gut und Eure Veränderungen gehen mir etwas zu sehr ins Mark. Also nicht böse sein, ich lass es jetzt so und sehe zu das Video und PDF zu basteln... vielleicht habe ich sogar am Sonntag noch ein bisschen Freizeit um in die Sonne zu gehen.. ;)
Hi
>Jungs, da habt Ihr wohl recht.
du hast doch geschrieben:
Wenn Ihr noch stilistische Ideen habt, immer her damit! :)
Z.B. die exessive Benutzung von sbi/cbi bei der Initialisierung der
Ports.
An der Stelle brauchst du keine Rücksicht auf den Zustand der Register
nehmen. Da reicht also:
ldi r16,blabla
out Portxy, r16
MfG Spess
Danke soweit. Ich habs heute mal eingebaut. Es ging ab und zu mal, war schon fein. Nur ständige Aussetzer. Also nochmal die Zündabnahme nachgelötet. Jetzt geht es garnicht mehr am Moped. Schließe ich einen Frequenzgenerator (anderer AtMega) an, funktionierts. Habe mein Problem mit Bild zwecks größerem Publikum nochmal in einen anderen Thread geschrieben, also wer will kann auch nochmal ein Auge werfen: Beitrag "Selbstbau Drehzahlmesser und 5V Signal" Danke, Olli :-)
So, ich habe es eingereicht. Sind dann doch 14 Seiten PDF mit Bildern geworden. Ich stells mal rein wenn es dort veröffentlicht wurde, myAVR will erst nochmal drübergucken. Danke an alle die mitgeholfen haben, Olli :-)
So, das Projekt samt Abstimmung ist online. Sind immerhin 10 Projekte, was bei 10 Preisen schonmal mindestens einen Einkaufsgutschein ausmacht ;) Ich habe mir überlegt das wenn ich es unter die ersten 3 schaffen sollte - was ein Preisgeld bedeutet - ich Jobsten 1/3 davon abgebe. Was meint Ihr, ist das angemessen? Hier, wenn Ihr schauen&voten wollt: http://projekte.myavr.de/?sp=voting/listProjekt&vId=2&MENUS=Infos%20/%20Preisausschr. Gruß, Olli :-)
Öch Mönsch ...Jobstens - mit s ... oder nur Jobst ...naja, egal :-) Ja, feini! :-) Wünsch uns viel Glück! ;-) Gruß Jobst
Angehängte Dateien:
-
40 KB
Ähh... uh... Jobst... natürlich. Ich nehme an das ist Dein Vorname? Hab ich noch nie gehört, daher frag ich :) Also sorry for misspelling! Gruß, Olli
