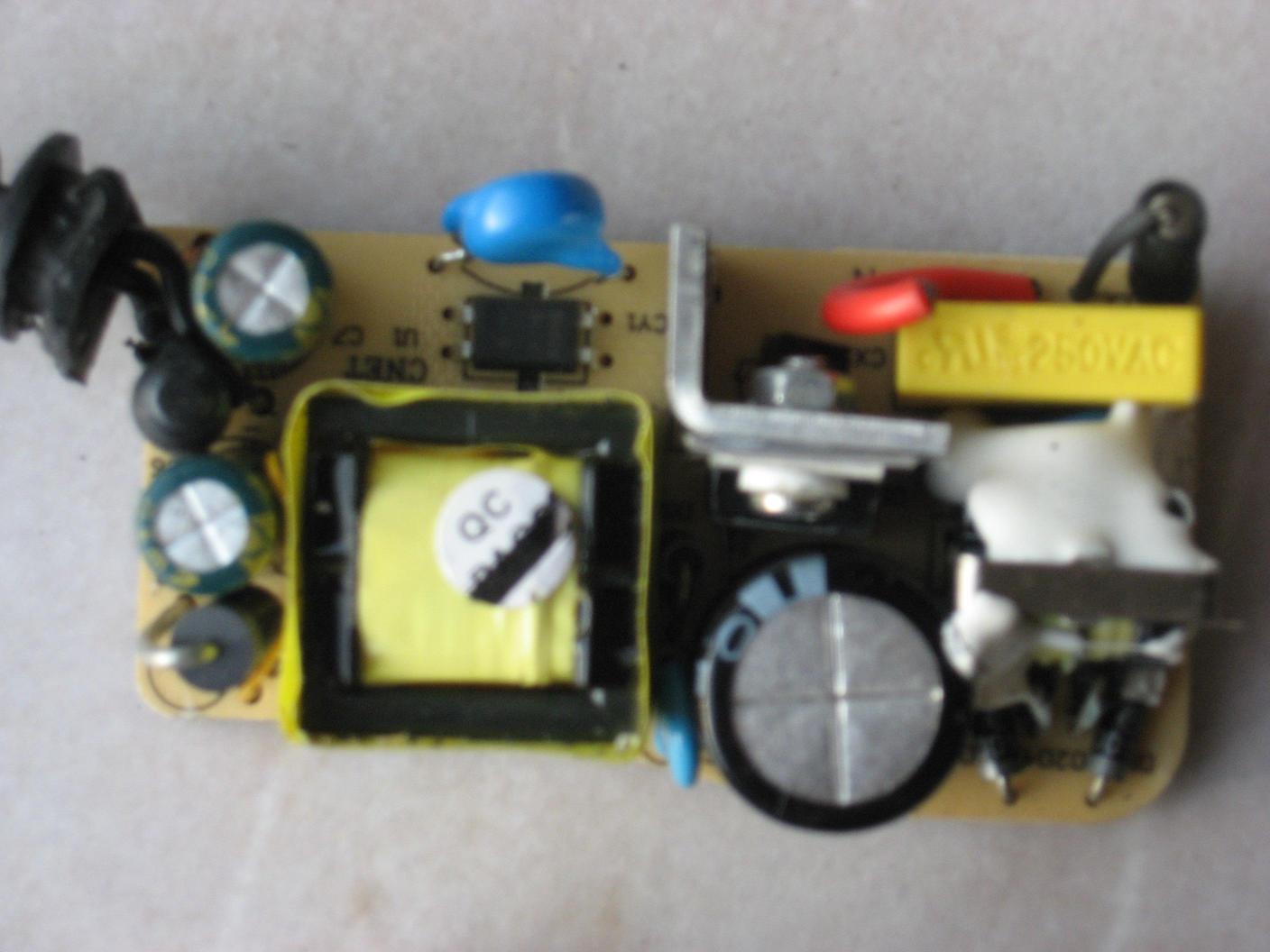

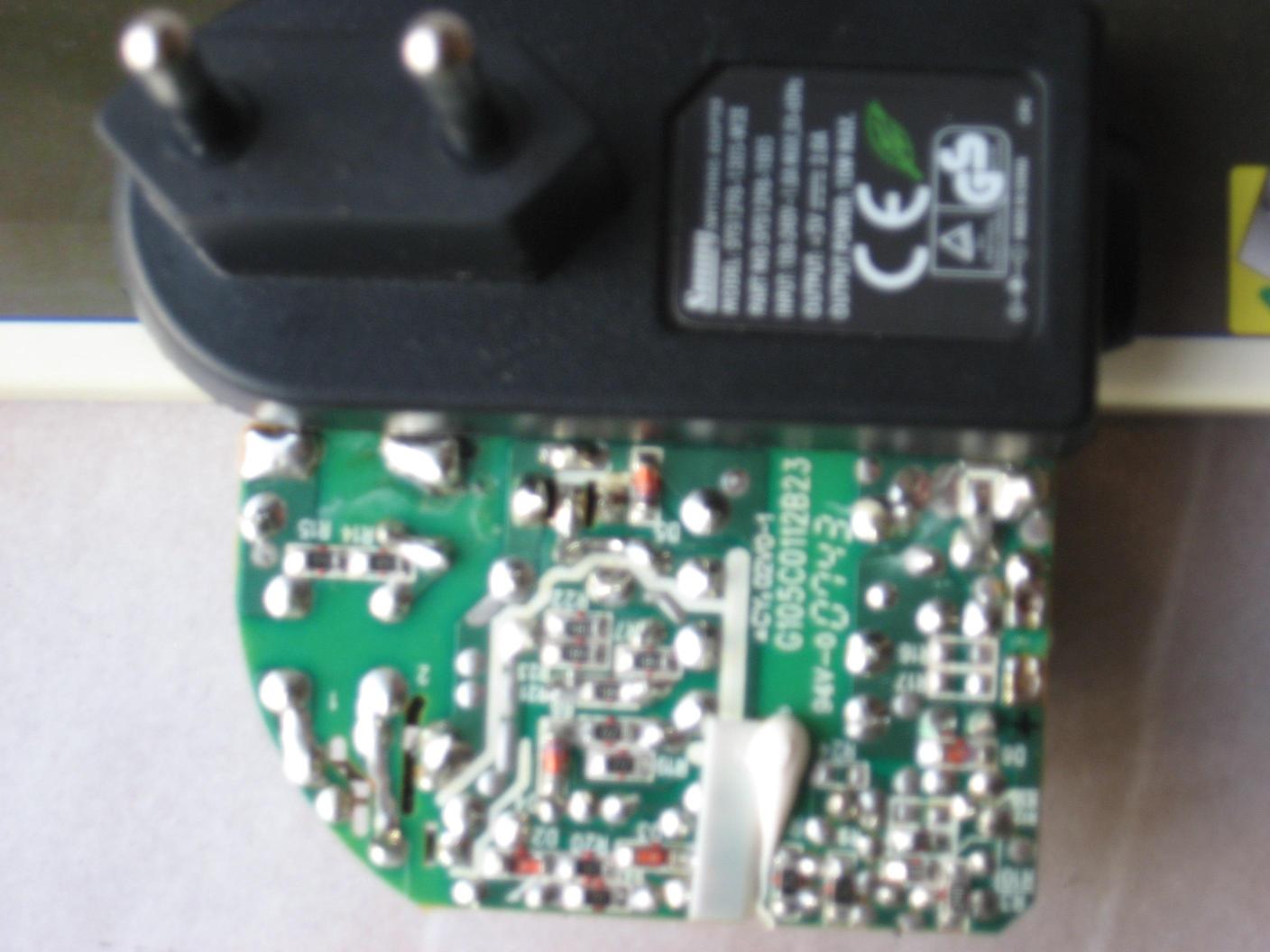

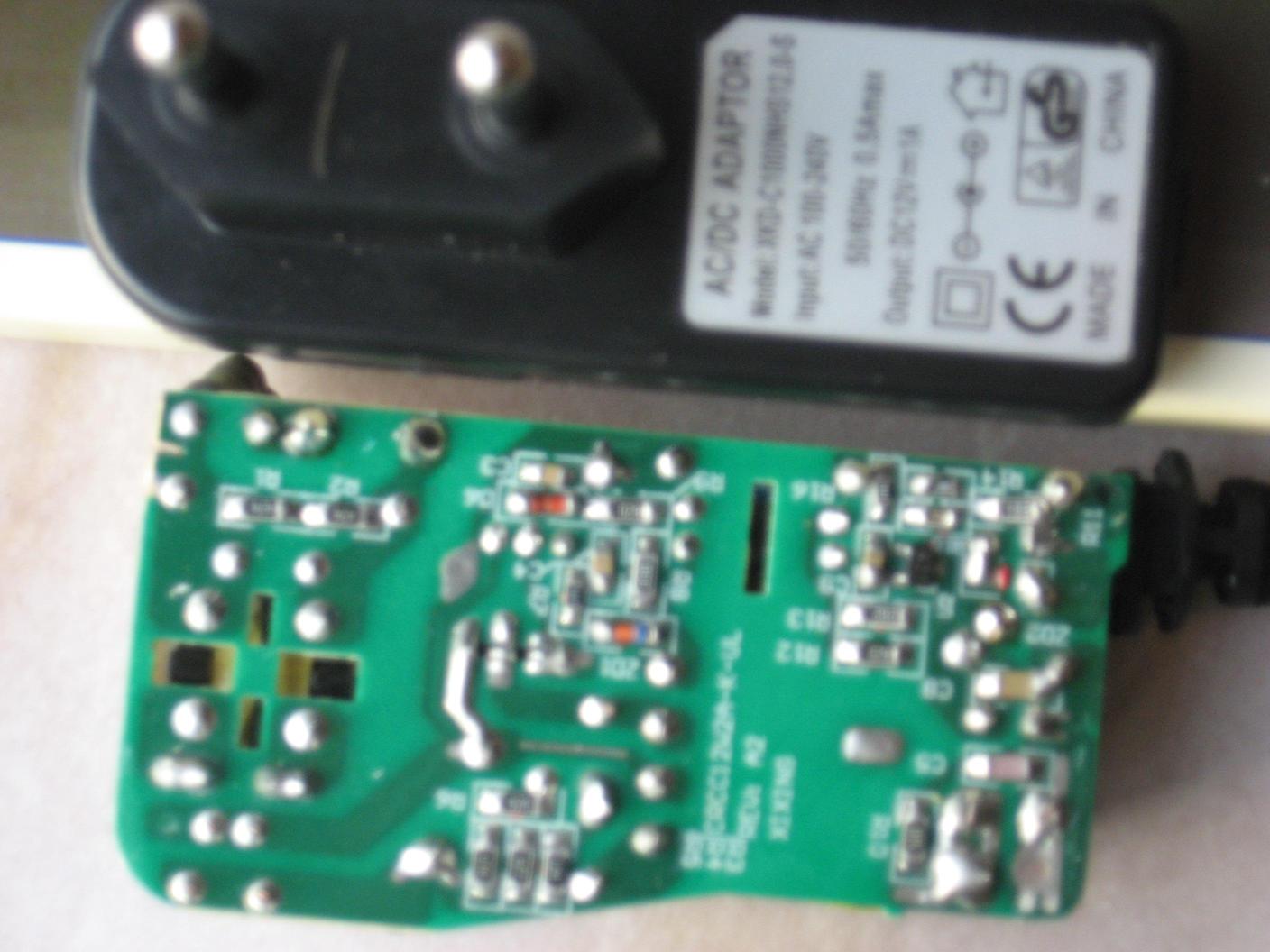

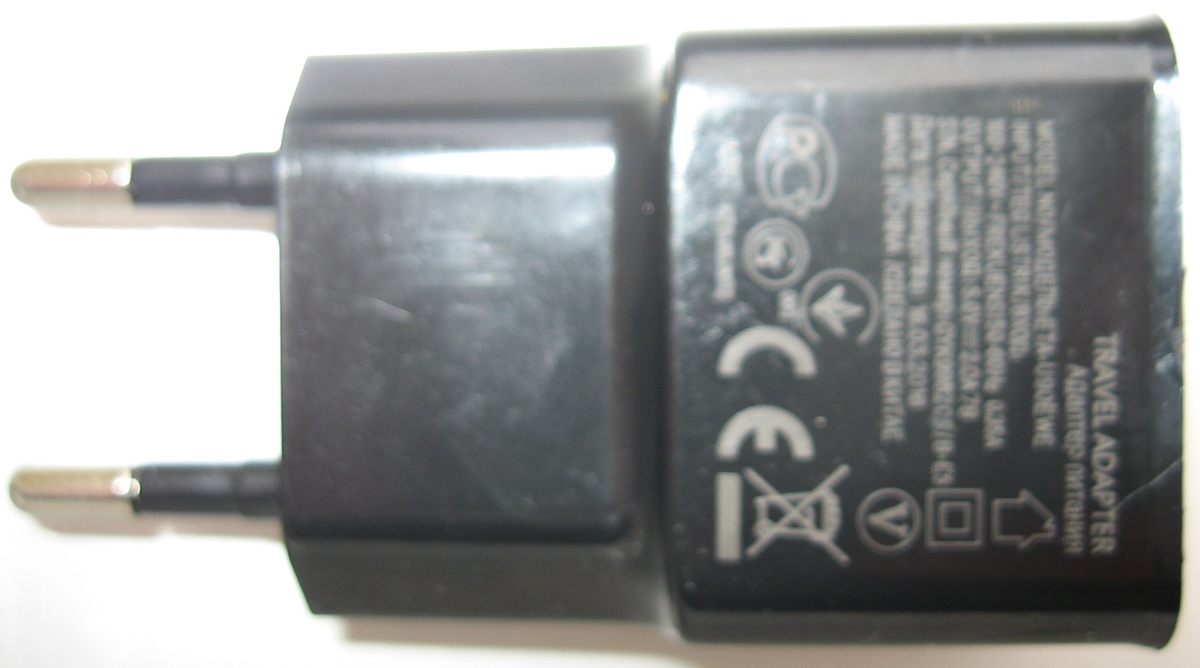

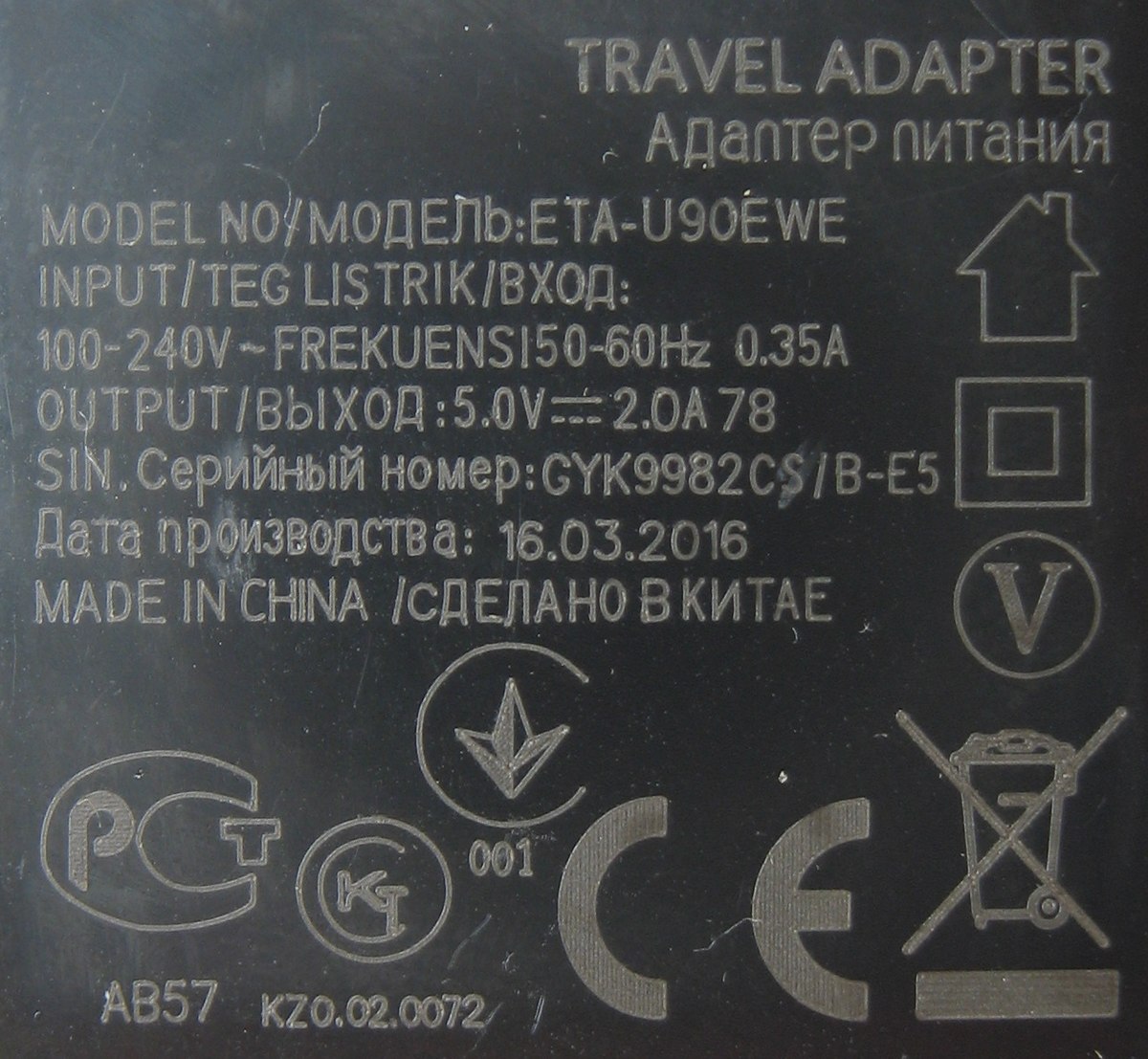

Hallo zusammen, nachdem ich für eine Batteriebetriebene PIR-LED-Leuchte Beitrag "PIR LED-Leuchte für 230V Betrieb umbauen" nach einer Möglichkeit suchte diese an 230V Wechselspannung direkt zu betreiben, kam wegen des geringen Platzes im Batteriefach nur Schaltnetzteiltechnik in Betracht. Auch wegen des Wirkungsgrades ist dies Sinnvoll. Da ich mit einem Selbstbau wegen der Kompliziertheit und des Bauteileaufwands und wenig Hilfestelle übers www schnell am Ende war, kam mir die Idee mit den Stecker-Schaltnetzteilen. Nun habe ich mir mal verschiedene gekauft ( 3,3V, 5,0V, 12,0V ) und möchte mal zeigen, wie die so von Innen aussehen und vorallem welche Abmaße die Platinen haben und was diese so leisten. Das 5 Volt Netzteil macht bei seinen angegebenen 2A, 5,2V und nur eine Brummspannung von 15mV. Die Spannung bleibt konstant auch, auch wenn der Strom sein maximum von 2,9A erreicht. Die Brummspannung steigt dann nur unwesentlich auf 25mV. Die Abmaße der Platine betragen L x B x H 63x37x26 Das 12 Volt Netzteil macht bei seinen angegebenen 1A 12,2 Volt. Diese Spannung bleibt konstant bis ein Strom von 1,9A erreicht wurde. Danach ging die Spannung auf 1,33V und der Strom auf 0,77A zurück. Über die Brummspannung kann ich leider nichts schreiben, da mein Osziloskop nach dem Einschlaten seinen Dienst versagte. Es zeigte nur noch eine gestrichelte Linie und das bei der Stellung GND am Oszi ( AC DC GND ). Hoffe nicht das es durch die Messungen an den Stecker-Schaltnetzteilen Zugrunde gegangen ist. Die Abmaße dieser Platine sind L x B x H 67x36x18 Kann beide Platinen leider nicht für die PIR-LED-Leuchte gebrauchen, werde aber demnächst noch das 3,3V Netzteil auseinander nehmen. Bernd_Stein
