+-10V auf 0-3V regelt

[Hansi (Gast)]

Hallo Community!

Bin auf der Suche nach einem IC welcher +-10V auf 0-3V regelt!
Kennt vll einer von Euch einen solchen IC?

Ich bin auf der Suche nach einem IC, falls es hierfür keinen gibt, dann
würde ich mir eine Schaltung erstellen.

mit freundlichen Grüßen
Hans

[Michael H. (michael_h45)]

Netiquette: Klare Beschreibung des Problems

[MaWin (Gast)]

Wow.

Jetzt sollen schon simple Widerstände gegen teure ICs ersetzt werden.

Demnächst ganze Kabel durch Computer.

                  +5V
                   |
                  18k3
                   |
-10V..+10V --36k6--+-- 0..3V
                   |
                  10k
                   |
                  GND

könnt ich jetzt noch kontrollrechnen, kannst du aber sicher auch.

[Ralf S. (spacedog)]

Eventuell reicht da ein Spannungsteiler mit Offset. Man beachte das
im Artikel verlinkten Excelfile, welches einem die Rechenarbeit abnimmt.

[Hansi (Gast)]

Ja um die Schaltung geht es mir nicht!
Ich hatte auch die Idee mit einem Spannungsteiler und 2 Stromquellen+ R
dies zu realisieren, wenn es jedoch mit einem IC geht, würde ich den
bevorzugen.

Aber danke für die Info!

[Ralf S. (spacedog)]

Kein Problem, es gibt ja auch solche "ICs" (siehe Anhang).

[Michael R. (mexman)]

Ralf Schwarz schrieb:
> Kein Problem, es gibt ja auch solche "ICs" (siehe Anhang).


Hahahaha...ich schmeiss mich weg ;-)

Koennte mir noch jemand sagen, mit welchem IC  ich das Gluehlaempchen in
meiner Taschenampe ersetzen kann? Ich wuerde wirklich bevorzugen, das
mit einem IC zu loesen....


Michael

[Hansi (Gast)]

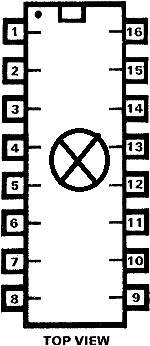

klar .. hier is einer!

[UR Schmitt (Gast)]

Hansi schrieb:
> klar .. hier is einer!
ROFLROFLROFLROFLROFL.

[Michael R. (mexman)]

Hansi schrieb:
> klar .. hier is einer!


Nee, ich brauche das im 8-poligen Gehaeuse.


Schade.

Gruss

Michael

[Eddy C. (chrisi)]

Vielleicht mit einer bestimmten Anschlussbelegung? Das kann doch nicht
wahr sein! Dir ist bewusst, dass Du lediglich drei Widerstände
benötigst?

[Ralf S. (spacedog)]

Okay, jetzt aber genug gelacht ;-)

Mich nimmt es ehrlich Wunder, wieso Hansi dafür lieber ein IC benützen
will. Einen Grund wird er wahrscheinlich schon haben.

[Harald W. (wilhelms)]

Michael Roek schrieb:
> Hansi schrieb:
>> klar .. hier is einer!
>
>
> Nee, ich brauche das im 8-poligen Gehaeuse.

Du kannst von obigen Gehäuse oben und unten je 4Pins absägen.
Gruss
Harald

[ICi (Gast)]

>Okay, jetzt aber genug gelacht ;-)
>
>Mich nimmt es ehrlich Wunder, wieso Hansi dafür lieber ein IC benützen
>will. Einen Grund wird er wahrscheinlich schon haben.

So dumm ist das garnicht. Wenn das mit einer sehr niedrigen
Ausgangsimpedanz erreicht werden soll, wäre ein zusätzlich integrierter
Spannungsfolger schon mal nicht verkehrt. Die
Spannungsteiler-Widerstände könnten zudem sehr präzise hergestellt
werden und gleichen Temperaturgang aufweisen, weil sie auf dem selben
Die sitzen würden. Auch Schutzschaltungen gegen ESD, etc. könnten
integriert sein.

Natürlich scheitert diese Idee an der unendlichen Fülle von
vorstellbaren, unterschiedlichen Spannungsteilerverhältnissen, die man
erzeugen können müßte, damit so eine Chip-Familie erfolgreich würde.
Auch sind sehr unterschiedliche Eingansgimpedanzen und
Überspannungsfestigkeiten/Belastbarkeiten vorstellbar.
