Forum: Markt [Mitbestellung] SMD5050 RGB-LED mit integriertem 8-bit PWM Controller


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Karl A. (karlauer)


Lesenswert?

Hallo,

Weihnachten rückt näher, die Nächte werden länger und es wird mal wieder
Zeit für neue Beleuchtungsprojekte.

Da es bei den LED-Strips gut gelaufen ist, biete ich wieder die
Möglichkeit einer Mitbestellung an.

Dieses Mal habe ich mir nun neue SMD-LEDs mit integrierten PWM-Chip
herausgesucht und möchte diese nächste Woche bestellen.

Die LEDs werden lediglich mit einer Datenleitung angesteuert und hören
auf das Protokoll des TM1804 oder WS2811. Es werden also lediglich 3
Leitungen, 5V, GND und Data benötigt.

Die Daten der LED sind:

Versorgungspannung: 5V
Strom: 60 mA  (20mA pro Kanal)
Abstrahlwinkel 120Grad
Leuchtstärke: 520mcd rot, 1000mcd grün und 300mcd blau.
PWM 8-bit, 256 Stufen.
Protokoll: TM1804/WS2811 (400-800kbps)

Der Preis wird zwischen 0,40ct - 0,60ct pro LED je nach Abnahmemenge und
Gesamtvolumen liegen zzgl. 90ct - 2,20€ Porto liegen.


Wer Interesse hat, kann mir einfach eine PM über dieses Forum schreiben
mit der gewünschten Menge schreiben.

von Sven (Gast)


Lesenswert?

Hallo
Also Smd led mit Chip drinne ?
Welche Bauform?

40-60Cent klingt Verlockend

von Karl A. (karlauer)


Angehängte Dateien:

Lesenswert?

Hallo,

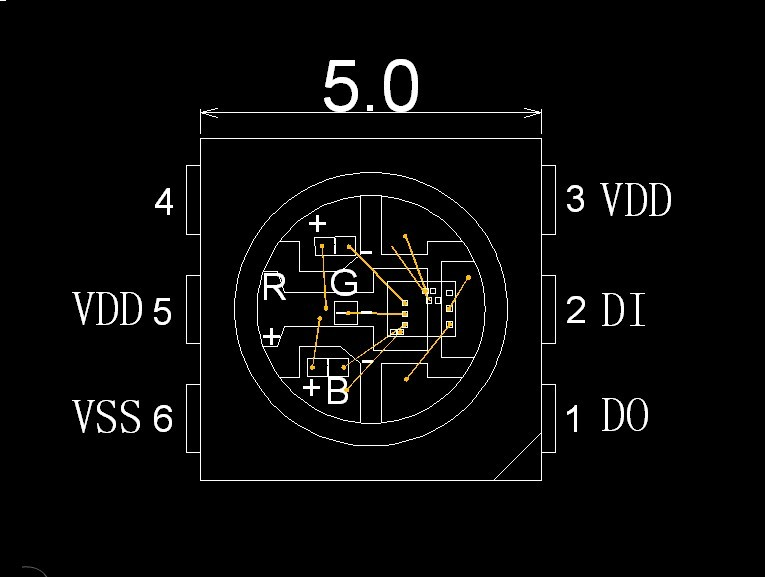

die Bauform ist SMD5050, LxBxH 5mm x 5mm x 1mm.

Die Anschlussbelegung füge ich mal als Bild an.

Ich denke der Preis wird so bei 50ct pro LED liegen. Wenn genügend
bestellen bzw. große Mengen genommen werden, kann er sich aber noch
deutlich runter bewegen.

von Ralf (Gast)


Lesenswert?

Hallo,

wo gibt's denn das Datenblatt dazu?
Wie hast du dir denn die Bezahlung vorgestellt (vor/nach Lieferung)?

Ralf

von Arkan D. (arkandoca)


Lesenswert?

Hast Du ein Datenblatt? Ich habe diese LEDs mal auf der Embedded World
gesehen.

von Karl A. (karlauer)


Lesenswert?

Kurz bevor ich die LEDs bestelle schreibe ich jeden Interessenten noch
mal an, teile den voraussichtlichen Preis mit und möchte dann eine
definitive Bestellzusage.
Ich bestelle und bezahle die LEDs und warte bis sie bei mir eingetroffen
sind.
Sobald sie dann bei mir in Deutschland eingetroffen sind, schreibe ich
wiederum jeden an und fordere auf mir den entsprechenden Betrag zu
überweisen oder wenn derjenige die Gebühren trägt per Paypal oder
Nachnahme zu bezahlen.

Sobald dann das Geld bei mir eingetroffen ist bzw. per Nachnahme sofort,
versende ich die LEDs.

Ein Datenblatt habe ich leider z.Z. noch nicht, die LEDs sind ziemlich
neu auf dem Markt.

von Ralf (Gast)


Lesenswert?

@Arkan:
Was du auf der embedded gesehen hast dürften eher die DycoLEDs gewesen
sein. Hatte mal ein Muster bekommen, welches aber nicht funktionierte.
Mir kam es damals so vor, als ob das Löten von Hand den Teilchen zu sehr
zugesetzt hat.

Da die SMD5050, um die es hier geht wohl relativ neu sind, dürften zum
Handlöten leider entsprechende Erfahrungswerte fehlen :/

@Karl:
Okay, diese Form der Bezahlung ist fair.

@All:
Wie schauts denn mit DIP-Adaptern aus? Ich könnte mir vorstellen, dass
die ersten Experimente auf Lochraster gemacht werden, ein entsprechender
Adapter wäre sinnvoll.

Ralf

von Karl A. (karlauer)


Lesenswert?

Noch ein paar Hinweise:

Ich möchte die Bestellung Anfang nächster Woche abschließen. Daher werde
ich mich bis Montag Abend bei jedem Interessenten kurz per Mail melden.
Sollte ich bis dahin jemanden vergessen haben, bitte ich nochmal um eine
kurze Mail.

Ich wollte eine gewisse Menge zusätzlich zu den definitiv bestellten und
meinem Eigenbedarf ordern, daher lohnt es sich durchaus auch nach dem
Abschluss der Bestellung bei mir nachzufragen.

von Michael W. (Gast)


Lesenswert?

Handelt es sich um die gleichen LEDs wie hier
Ebay-Artikel Nr. 160886743144 ?

von Arkan D. (arkandoca)


Lesenswert?

Ralf schrieb:
> @Arkan:
> Was du auf der embedded gesehen hast dürften eher die DycoLEDs gewesen
> sein. Hatte mal ein Muster bekommen, welches aber nicht funktionierte.

Ohne Datenblatt wird das auch nix! Kannst Du es mal online stellen?

von Karl A. (karlauer)


Lesenswert?

Die ich jetzt schon eine ganze Menge Bestellwünsche erhalten habe, kann
ich nun die Preis etwas genauer angeben. Bei der voraussichtlichen Menge
liegt der Preis für mich bei 33ct/LED.
Da mich die Verpackung und Versendung einiges an Zeit (und auch ein
bisschen Geld) kostet würde ich die LEDs für folgende Preise
weitergeben:

bis 49 Stück 45ct/LED
bis 99 Stück 40ct/LED
bis 199 Stück 37ct/LED
ab 200 Stück 35ct/LED

zzgl. 0,90€ Porto bzw. 2,20€ Porto je nach Gewicht.

Sollte sich die Menge nochmal deutlich vergrößern (das müsste aber schon
sehr viel sein) könnten sich der Preis nochmal um ein 1-2 ct/LED
ermässigen.

von Sven (Gast)


Lesenswert?

Gibt es solche Led's mit ws8201 oder Ähnlich eigentlich auch als 5mm
version?

von Karl A. (karlauer)


Angehängte Dateien:

Lesenswert?

Hallo Sven,

ich habe sowas nur als 8mm RGB-LED mit Platine. (s. Bild)

von Ralf (Gast)


Lesenswert?

@Arkan:
> Ohne Datenblatt wird das auch nix! Kannst Du es mal online stellen?
Guckst du hier:
http://www.kirronlightcomponents.com/produkte/dyco-led1/
http://www.kirronlightcomponents.com/produkte/dyco-led/

Ralf

von Ralf (Gast)


Lesenswert?

@Sven:
> Gibt es solche Led's mit ws8201 oder Ähnlich eigentlich auch als 5mm
> version?
Siehe oben, die DycoLEDs sind 5x5mm.

Ralf

von Michael W. (michelw)


Lesenswert?

Hallo,
sag mal, bestellst Du die in China?
Wo bekommt man die direkt?

von Karl A. (karlauer)


Lesenswert?

Ja, die kommen direkt aus China. Daher auch die Sammelbestellung, da
sonst die Versand- und Geldtransferkosten überproprtional hoch sind.

von Michael W. (michelw)


Lesenswert?

Hallo,
darf ich fragen wo Du bestellst?
Ich bin oft in China, und habe dort auch Kontakte zur
Elektronikindustrie.
Soll heissen, ich Importiere auch von dort.

von Alex W. (a20q90)


Lesenswert?

Karl Auer schrieb:
> Ja, die kommen direkt aus China. Daher auch die Sammelbestellung, da
> sonst die Versand- und Geldtransferkosten überproprtional hoch sind.

Hallo Karl,

kannst Du bitte mal ein Datenblatt von den Dingern posten?

von Tim H. (dasmcboot)


Lesenswert?

Hallo,

hier ist ein englisches Datenblatt des WS2811.

http://www.world-semi.com/en/Driver/Lighting/WS2811/

Grüße, Tim.

von David .. (volatile)


Lesenswert?

Ist ja schoen, dass es alle moeglichen Datenblaetter gibt - ohne ein
exaktes DB der LED ist das doch suboptimal

von Christian A. (Gast)


Lesenswert?

Bei Waren aus China hilft ein Datenblatt meist nicht wirklich weiter,
denn eine Garantie für die dort aufgeführten Werte bekommt man nicht und
oft handelt es sich eher im Schätzwerte. Wichtig ist die
Anschlussbelegung und das Protokoll.

Ich denke bei dem Preis kann man nichts falsch machen. Ich teste mal 100
Stück.

von Daniel P. (dinepa)


Lesenswert?

Hallo, hätte auch Interesse. Bis wann muss man sich spätestens melden?
muss mir noch die Stückzahl überlegen...

DAnke

von Karl A. (karlauer)


Lesenswert?

Hallo,

ich war gestern doch etwas zu beschäftigt, deshalb geht die
Bestellmöglichkeit noch bis morgen 8 Uhr und im Laufe des Mittwochs
schreibe ich dann alle Besteller an.

von Ralf (Gast)


Lesenswert?

@Karl:
Bin etwas hin und her gerissen. Jucken würd's mich schon, aber ohne
Datenblatt... Hat sich am Preis noch nennenswert was geändert?

Ralf

von Florian H. (florianh80)


Lesenswert?

Hi Karl,

ich hatte dir auch eine PN geschrieben wg. Bestellung von LEDs, hab aber
bisher noch keine Antwort erhalten.
Hast du mich berücksichtigt?

Gruß,
Flo

von Ralf (Gast)


Lesenswert?

> ich hatte dir auch eine PN geschrieben wg. Bestellung von LEDs, hab aber
> bisher noch keine Antwort erhalten.
Dito.

Ralf

von Alex W. (a20q90)


Lesenswert?

Kannst Du mal bitte ein Datenblatt von den LEDs posten?

von Karl A. (karlauer)


Lesenswert?

Hallo,

jetzt sollte jeder eine Mail von mir erhalten haben.

Ein Datenblatt zu den LEDs liegt mir leider nicht vor.

von Thomas H. (mademan2070)


Lesenswert?

nö, hab nichts

von O. H. (ohagendorf)


Lesenswert?

Ich auch nicht.

von Ralf (Gast)


Lesenswert?

@Karl Auer:
Ich hoffe meine Bestellung kam durch, hab extra noch vor'm Wochenende
geantwortet :)

Ralf

von Alex F. (kopterix)


Lesenswert?

Alex W. schrieb:
> Kannst Du mal bitte ein Datenblatt von den LEDs posten?
dann nehme man http://www.deskontrol.net/descargas/datasheets/WS2811.pdf
das ist der Treiber als IC, so wie er in der LED integriert ist

von Alex W. (a20q90)


Lesenswert?

Axel W. schrieb:
> Alex W. schrieb:
>> Kannst Du mal bitte ein Datenblatt von den LEDs posten?
> dann nehme man http://www.deskontrol.net/descargas/datasheets/WS2811.pdf
> das ist der Treiber als IC, so wie er in der LED integriert ist

Das ist unbrauchbar! Das DB des Chips sagt rein garnichts über die LEDs
aus! Weder Helligkeit noch Stromaufnahme. Ich würde gerne die LEDs im
Reflow löten. Ohne DB wird das nix!

Ich habe aber langsam die Vermutung das es ne Veralberung ist! Keiner
ignoriert so gekommt die DB-Anfragen wenn er wirklich LEDs bestellt und
dabei andere Mitbestellen lässt!

von Alex F. (kopterix)


Lesenswert?

Alex W. schrieb:
> Axel W. schrieb:
>> Alex W. schrieb:
>>> Kannst Du mal bitte ein Datenblatt von den LEDs posten?
>> dann nehme man http://www.deskontrol.net/descargas/datasheets/WS2811.pdf
>> das ist der Treiber als IC, so wie er in der LED integriert ist
>
> Das ist unbrauchbar!
das denke ich nicht

>Das DB des Chips sagt rein garnichts über die LEDs aus! Weder Helligkeit
>noch Stromaufnahme.
die Ausgänge des Treibers liefern doch nur ~20mA - das können die LEDs
sicher

>Ich würde gerne die LEDs im Reflow löten. Ohne DB wird das nix!
einfach wie eine normale 5050? was soll da anders sein?

ferrochromium soldering :power keep no more than 40W,tip temperature
should not pass 280°C,soldering time within 3 second, welding position
and lens should keep 1.6mm distance at least

wave-soldering: temperature should not pass 265 °C, soldering time
within 5 second, welding position and lens should keep 1.6mm distance at
least

> Ich habe aber langsam die Vermutung das es ne Veralberung ist! Keiner
> ignoriert so gekommt die DB-Anfragen wenn er wirklich LEDs bestellt und
> dabei andere Mitbestellen lässt!
hm - da ist was dran. DB soll wohl in Arbeit sein...

von Konrad S. (maybee)


Lesenswert?

Alex W. schrieb:
> Ich habe aber langsam die Vermutung das es ne Veralberung ist! Keiner
> ignoriert so gekommt die DB-Anfragen wenn er wirklich LEDs bestellt und
> dabei andere Mitbestellen lässt!

Ich habe beim TO schon mal was mitbestellt und es hat problemlos
geklappt. (Ich hatte allerdings keinen Bedarf an einem Datenblatt.)

von Ralf (Gast)


Lesenswert?

Ich behaupte einfach mal, dass das DB schon verfügbar ist - in
fernöstlicher Sprache halt. Bis die einen aufgetrieben haben der das
einigermaßen brauchbar übersetzt könnt's halt dauern.

> Ich habe beim TO schon mal was mitbestellt und es hat problemlos
> geklappt.
Passt.
Es gab hier auch schon welche, die was anzubieten hatten und nix
lieferten. Den Erfahrungswert hatten ich wie auch einige andere eben
bezahlt. Ich sehe aber hier keinen Grund, warum das auch so laufen
sollte.

Ralf

von Alex W. (a20q90)


Lesenswert?

Ralf schrieb:
> Ich behaupte einfach mal, dass das DB schon verfügbar ist - in
> fernöstlicher Sprache halt.

ja dann soll ers halt posten! Nur weil ER oder DU es nicht lesen kann,
bedeutet es nicht das andere es auch nicht können!

Ich such schon lange brauchbare LEDs! Ich hab einige schon da gehabt und
die taugen nix! Und dann kommt jemand der kein Datenblatt liefert.
Versteh ich nicht! Am Ende hab ich 500 LEDs mitbestellt, die ich
schonmal weggeworfen habe.... das will ich vermeiden!

von Ohh nein (Gast)


Lesenswert?

Karl Auer schrieb:
> Hallo,
>
> die Bauform ist SMD5050, LxBxH 5mm x 5mm x 1mm.
>
> Die Anschlussbelegung füge ich mal als Bild an.
>
> Ich denke der Preis wird so bei 50ct pro LED liegen. Wenn genügend
> bestellen bzw. große Mengen genommen werden, kann er sich aber noch -
> deutlich runter bewegen.

Die sehen für mich wie diese Chiung-Fake LEDs aus! Damit bin ich mal
gewaltig auf die Nase gefallen (Weihnachtsbeleuchtung für dieses jahr
fiel somit ins Wasser). Kann ich nur abraten!

von Ralf (Gast)


Lesenswert?

> Die sehen für mich wie diese Chiung-Fake LEDs aus!
Wird vielen hier aber ohne weitere Infos nix sagen.

> Damit bin ich mal gewaltig auf die Nase gefallen (Weihnachtsbeleuchtung
> für dieses jahr fiel somit ins Wasser).
Und WIE fällt man auf die Nase? Zu schwach geleuchtet, gar nicht
geleuchtet, Beleuchtung im Wasser weil der Weihnachtsbaum abbrannte?

> Kann ich nur abraten!
Was genau sieht wie die Fake-LEDs aus? Die Zeichnung? Die Pinbelegung?
Die mechanischen Maße?
Ich werde auch abraten - wenn die bestellten LEDs nix taugen sollten :)
Dann ist halt n bisschen Geld futsch. Lehrgeld eben. Gehört auch dazu.

Ralf

von Ralf (Gast)


Lesenswert?

Any news?

Ralf

von Karl A. (karlauer)


Lesenswert?

Heute habe ich den Paketboten verpasst und hoffe die LEDs morgen in
Empfang nehmen zu können.

Verschickt werden sie dann Donnerstag oder Freitag.

von Ralf (Gast)


Lesenswert?

Hört sich gut an, vielleicht ist ja schon am Wochenende basteln
angesagt. Hoffe, die Teilchen taugen einigermaßen was :)

Ralf

von Stefan V. (vollmars)


Angehängte Dateien:

Lesenswert?

Hallo,

ich häng mich hier mal dran, weil ich gerade auch mit Streifen mit eben
diesen RGB-LEDs mit integriertem WS2811 am experimentieren bin. Da ich
auch über kein Datenblatt verfüge mußte ich erst mal die Clockfrequenz
herausbekommen - diese ist bei meinen bei 800kHz.

Ich hab noch ein paar Stücke über, wer welche will kann sich ja bei mir
melden. Kostenpunkt: 18€ pro 0,5m mit 30 LEDs + 4€ versicherter Versand.

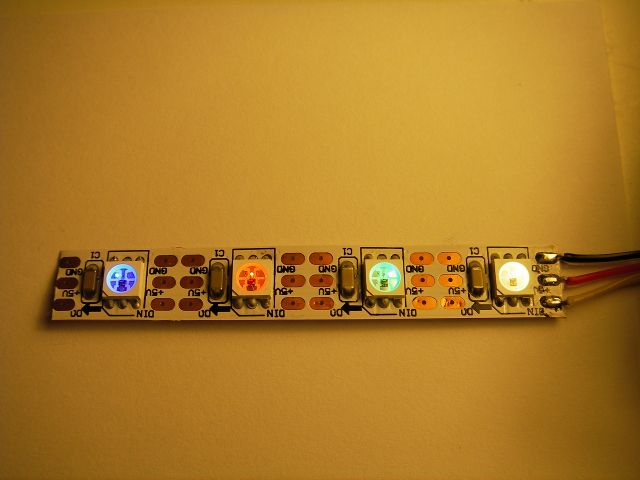

Das Foto zeigt die gedimmten LEDs, die volle Helligkeit ist wesentlich
höher. Die Software läuft auf einem ATmega8 mit 16MHz. Das Timing ist
ziemlich eng, ich liefere die Testsoftware nach.

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

@Stefan:
1. Weisst du von welchem Hersteller die LEDs sind?
2. Wie weiss ist weiss bei diesen LEDs?

Ralf

von Electronics'nStuff (Gast)


Lesenswert?

Alex W. schrieb:
> Ich such schon lange brauchbare LEDs! Ich hab einige schon da gehabt und
> die taugen nix! Und dann kommt jemand der kein Datenblatt liefert.
> Versteh ich nicht!

Was regst du dich so auf, es steht dir immer noch frei diesen Thread zu
ignorieren und keine LED's zu bestellen. Oder hast du eine Kaufsucht?

von Karl A. (karlauer)


Lesenswert?

So, die LEDs sind da und werden morgen verschickt.

von Karl A. (karlauer)


Lesenswert?

Hallo,

die LEDs sind nun fast alle raus, von einem Mitbesteller fehlt mir noch
die Adresse. Spätestens Dienstag sollte ansonsten jeder seine LEDs
erhalten haben.

Da sich ein paar Mitbesteller letztlich nicht mehr gemeldet haben, habe
ich jetzt noch 270 LEDs übrig, die ich auch abgeben würde.

von Stefan V. (vollmars)


Lesenswert?

@Ralf:

Hersteller ist unbekannt.

Wenn die LEDs mit voller Helligkeit angesteuert werden, hat das Weiss
einen Violettstich. Das kenne ich auch von anderen RGB Streifen. Ich
habe daher mal mit den PWM Werten gespielt. Mit folgenden Werten
bekommen ich reines Weiss: Rot: 220, Grün: 250, Blau: 150

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

@Stefan:
> Mit folgenden Werten bekommen ich reines Weiss: Rot: 220, Grün: 250, Blau: 150
Danke! Mit den Werten kann ich einen Vergleich ziehen, ob meine
Ansteuerung funktioniert :)

Ralf

von Flo (Gast)


Lesenswert?

Hallo,

habe den Beitrag erst jetzt entdeckt und hätte aber gerne mitbestellt.
Sind die 270 übrigen LEDs noch zu haben? Ich würde alle nehmen!

Grüße Flo

von Marcel S. (marcel_74)


Lesenswert?

Hallo!

Schade, jetzt war ich zu langsam. Ich hätte sonst auch noch 50Stk.
genommen.

Wenn mal wieder eine neue Sammelbestellung laufen sollte, wäre ich gern
dabei.

Viele Grüße
Marcel

von Karl A. (karlauer)


Lesenswert?

Hallo,

da scheinbar doch noch recht viel Interesse besteht und mein Bedarf
gewachsen ist, würde ich nochmal eine Bestellung durchführen.

Mittlerweile konnte ich die LEDs auch testen und ich finde sie auf jeden
Fall brauchbar. Sie haben ein relativ starkes Grün, wodurch man ein
gutes Weiß erhält.

Also, wer noch Interesse an LEDs hat möge mir eine Mail schreiben.

von Ralf (Gast)


Lesenswert?

Seid ihr schnell, ich konnte meine noch nicht testen =)

Ralf

von Gerhard W. (gerhard_w)


Lesenswert?

@Karl Auer:
hast Du schon einen zeitliches Ziel für die nächste Bestellung gesetzt?
Bin gerade am grübeln über ein Projekt für die Weihnachts-Feiertage. Ob
die LEDs wohl bis dahin schon hier sind?


Gruß
Gerhard

von Ralf (Gast)


Lesenswert?

@Karl:
Welche Geschwindigkeit haben die Teilchen denn nun, 400 oder 800kbps?
Wenn die Pinbelegung die du gepostet hast stimmt kann man ja keine
Geschwindigkeit wählen wie's beim WS2811 der Fall ist.

Wird Zeit, dass dir der Lieferant ein Datenblatt zur Verfügung stellt :)
Da muss ja wenigstens ein vorläufiges DB existieren, oder?

Frag doch bitte mal nach, oder mach deine Quelle bekannt.

Ralf

von Phil (Gast)


Lesenswert?

Hallo,

Ich hätte auch Interesse an den LED's.
Würdest du diese auch in die Schweiz weiter schicken? Wird es sich
wieder im gleichen Preisrahmen bewegen wie bei der letzten Bestellung?

lg

von Ollus (Gast)


Lesenswert?

Ralf schrieb:
> Welche Geschwindigkeit haben die Teilchen denn nun, 400 oder 800kbps?

800kbps.

Mit folgender Routine kann man mittels 40MHz PIC18F252 (10MHz Quarz +
4*PLL), ein Byte in W zur LED schicken, die an PORTA,0 hängt:
1
shift
2
  clrf  counter
3
  bsf  counter,3
4
shift_loop
5
  bsf  LATA,0
6
  rlcf  WREG,w
7
  btfss  STATUS,C
8
  bcf  LATA,0
9
  nop
10
  nop
11
  nop
12
  nop
13
  bcf  LATA,0
14
  decfsz  counter,f
15
  bra  shift_loop
16
  return
Gegenüber dem Datenblatt vom WS2811, sind R und G in der Ansteuerung
vertauscht. Also erst G dann R dann B shiften.

von Ralf (Gast)


Lesenswert?

>> Welche Geschwindigkeit haben die Teilchen denn nun, 400 oder 800kbps?
> 800kbps.
Danke für die Info.

> Gegenüber dem Datenblatt vom WS2811, sind R und G in der Ansteuerung
> vertauscht. Also erst G dann R dann B shiften.
Das ist verkraftbar, das liegt im Ermessen des LED-Herstellers, wie er
die Farben verknubbelt. Denn eigentlich ist die Festlegung auf RGB
sinnlos, es handelt sich ja um drei gleichwertige Ausgänge.

Viel schlimmer finde ich, dass das englische Datenblatt Zeiten von
0.5µs/2.0µs(0) & 1.2µs/1.3µs(1) (bzw. die Hälfte für 800kbps) für die
Kommunikation angibt, und im chinesischen DB stehen 0.5µs/2.0µs(0) und
2.0µs/0.5µs(1).

Nun, ich schätze dass ich heut abend evtl. schon die ersten Versuche
machen kann.

Ralf

von Klaus Dieter (Gast)


Lesenswert?

Ralf schrieb:
> Gegenüber dem Datenblatt vom WS2811, sind R und G in der Ansteuerung
> vertauscht. Also erst G dann R dann B shiften.

das scheint Fernost wohl normal zu sein, bisher war bei allen
Konfektionierten Kabeln für LED-Stripes die ich zu Gesicht bekommen habe
R und G vertauscht... :-D

von Ollus (Gast)


Lesenswert?

Ralf schrieb:
> Das ist verkraftbar, das liegt im Ermessen des LED-Herstellers, wie er
> die Farben verknubbelt. Denn eigentlich ist die Festlegung auf RGB
> sinnlos, es handelt sich ja um drei gleichwertige Ausgänge.
Ich denke, das Vertauschen liegt nur daran, dass man sonst 2 Bonddrähte
vom Chip zu den LEDs hätte kreuzen müssen.

Und bezüglich dem Timing hab ich mich an diese Seite gehalten:
http://www.insomnialighting.com/products/rgbsmdws2811.html

> The WS2811 recommended timing essentially divides the bit cell into
> fifths. A 1 is sent as 1000ns high (4 segments) followed by 250ns low (1
> segment), while a 0 is sent as 250ns high and 1000 ns low. The fact is
> that either approach will work, the only thing the pixel chip really cares
> about is the state of the data line at 625ns.

Wobei hier der letzte Satz der wichtigste ist. Die Chips sind ja doch
relativ simpel aufgebaut.

von Ralf (Gast)


Lesenswert?

@Klaus Dieter:
> das scheint Fernost wohl normal zu sein, bisher war bei allen
> Konfektionierten Kabeln für LED-Stripes die ich zu Gesicht bekommen habe
> R und G vertauscht... :-D
So ist's halt geworden ;)

@Ollus:
> Ich denke, das Vertauschen liegt nur daran, dass man sonst 2 Bonddrähte
> vom Chip zu den LEDs hätte kreuzen müssen.
Vermute ich auch.

> Und bezüglich dem Timing hab ich mich an diese Seite gehalten:
> http://www.insomnialighting.com/products/rgbsmdws2811.html
> Wobei hier der letzte Satz der wichtigste ist. Die Chips sind ja doch
> relativ simpel aufgebaut.
Jaaaa, aber wenn du ins englische DB schaust und feststellst dass sich
das beisst, dann schaust du auch erstmal komisch ;)
Ein Blick ins cDB zeigte dann eben andere Werte und auch auf zwei
weiteren Seiten weitere Applikationsschaltungen:
http://www.led-studien.de/datasheet/WS2811.pdf

Und die im cDB angegebenen Timing-Werte passten dann auch zu den
Aussagen diverser Websiten, dass die Timingslots effektiv in Fünftel
aufgeteilt sind.

Ralf

von Stefan V. (vollmars)


Lesenswert?

Ollus schrieb:
> Und bezüglich dem Timing hab ich mich an diese Seite gehalten:
> http://www.insomnialighting.com/products/rgbsmdws2811.html

Auf der Seite wird behauptet, dass beim WS2811 nach 625nS gesampelt
wird, das kann so nicht sein, ich habs mal mit 562,5nS (9 Clocks bei
16MHz) für T1H getestet und es funktioniert, erst bei 500nS (8 Clocks
bei 16MHz) funktioniert es nicht mehr.

Gruß
Stefan

von Ollus (Gast)


Lesenswert?

Ralf schrieb:
> Und die im cDB angegebenen Timing-Werte passten dann auch zu den
> Aussagen diverser Websiten, dass die Timingslots effektiv in Fünftel
> aufgeteilt sind.
Ach, ich kann einfach nicht glauben, dass der Chinamann so eine
komplizierte Statemachine in den Chip gemacht haben soll. Das mit dem
Pegel bei 625µs, beißt sich ja auch nicht prinzipiell mit dem
Datenblatt. Die Werte im cDP garantieren vermutlich stabilen Betrieb in
allen Lebenslagen. Das Timing im Chip wird vermutlich auch nicht super
genau sein (freilaufender RC-Oszillator mit entsprechender Streuung und
Temperaturdrift...). Ich hab mit, wie gesagt, keine großen Gedanken
gemacht und einfach mal drauflos programmiert. Kann bei meinem PIC das
Timing ja auch nur in 100ns Schritten einstellen (10MHz interner Takt).
Und eine Test-LED ist über Stunden stabil gelaufen. Nur Mut, passt scho
:-)

von Ollus (Gast)


Lesenswert?

Stefan V. schrieb:
> Auf der Seite wird behauptet, dass beim WS2811 nach 625nS gesampelt
> wird, das kann so nicht sein, ich habs mal mit 562,5nS (9 Clocks bei
> 16MHz) für T1H getestet und es funktioniert, erst bei 500nS (8 Clocks
> bei 16MHz) funktioniert es nicht mehr.
Ich denke, die Exemplarstreuungen werden sehr hoch sein (chinesisches
Hochqualitätsprodukt...). So nah sollte man sich an die 625ns nicht ran
wagen. Sonst krachts halt :-)))

von Stefan V. (vollmars)


Lesenswert?

So jetzt hab ich auch mit T1H von 1µS und T1L von 0,25µS getestet -
funktioniert auch. Das Timing ist an der Stelle wohl ziemlich
unkritisch.

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

Wie ist das eigentlich bzgl. Timing mit der Dauer des Lowpulses? Im DB
steht ja +-150ns jeweils für den High/Low-Puls bzw. die Hälfte für
800kbps.
Für die Übernahme der Daten ist ein Lowsignal von mindestens 50µs Dauer
bei beiden Geschwindigkeiten nötig...
Das heisst doch eigentlich, dass es völlig wurscht ist, wie lange der
Lowpuls ist, solange er nicht mindestens 50µs dauert, oder?

Ralf

von Ollus (Gast)


Lesenswert?

Ralf schrieb:
> Das heisst doch eigentlich, dass es völlig wurscht ist, wie lange der
> Lowpuls ist, solange er nicht mindestens 50µs dauert, oder?
Das seh ich auch mal so. Aber man sollte schon so schnell sein wie es
geht, wenn man eine lange Kette ansteuern will, denk ich mal. Aber
prinzipiell dürfe es keine Probleme machen, wenn man da eine Gedenkpause
<50µs einfügt. Aber die 50µs bitte nicht so genau nehmen. Mit 50µs wird
das Schieberegister unter allen Betriebsumständen sicher übernommen.
Der High-Puls am Anfang sollte wohl auch eine Mindestlänge haben, damit
er nicht als Störimpuls weggefiltert wird. Daher vermute ich diese
Timingspezifikation im Datenblatt.

von Stefan V. (vollmars)


Lesenswert?

Ich hab jetzt mal die maximale Länge des Lowpulses getestet.
Bei meinen Streifen funktioniert 7µS noch sicher und 9µS überhaupt nicht
mehr.

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

@Ollus:
> Aber man sollte schon so schnell sein wie es geht, wenn man eine lange
> Kette ansteuern will, denk ich mal.
Klar, das schon :)

> Aber prinzipiell dürfe es keine Probleme machen, wenn man da eine
> Gedenkpause <50µs einfügt. Aber die 50µs bitte nicht so genau nehmen. Mit
> 50µs wird das Schieberegister unter allen Betriebsumständen sicher
> übernommen.
Ich will die 50µs auch nicht ausreizen, mir gings nur drum, ob die
Gesamtzeit von 2.5µs@400kbps bzw. 1.25µs@800kbps exakt eingehalten
werden muss.

@Stefan V.:
> Ich hab jetzt mal die maximale Länge des Lowpulses getestet.
> Bei meinen Streifen funktioniert 7µS noch sicher und 9µS überhaupt nicht
> mehr.
Lowpuls = 0-Signal auf der Leitung? Oder die 1/0-Kombination für ein
0-Bit?
Welche Timingwerte hast du denn für die Bits?

Ralf

von Stefan V. (vollmars)


Lesenswert?

Ralf schrieb:
>> Ich hab jetzt mal die maximale Länge des Lowpulses getestet.
>> Bei meinen Streifen funktioniert 7µS noch sicher und 9µS überhaupt nicht
>> mehr.
> Lowpuls = 0-Signal auf der Leitung? Oder die 1/0-Kombination für ein
> 0-Bit?
> Welche Timingwerte hast du denn für die Bits?

0,875µS high für logisch 1
0,25µS high für logisch 0

Lowpuls = 0-Signal auf der Leitung für logisch 0 und 1.

Gruß
Stefan

von Gerrit W. (gerrit198)


Lesenswert?

Sofern es zu einer weiteren Sammelbestellung kommt, wäre ich mit 110
LEDs dabei. Preislich ist das ja sehr gut.

von Ralf (Gast)


Lesenswert?

>> 0,875µS high für logisch 1
>> 0,25µS high für logisch 0
>> Lowpuls = 0-Signal auf der Leitung für logisch 0 und 1.
> Ich hab jetzt mal die maximale Länge des Lowpulses getestet.
> Bei meinen Streifen funktioniert 7µS noch sicher und 9µS überhaupt nicht
> mehr.
Ei ei ei, das ist natürlich weit weg von den 50µs... Das wird sportlich
mit meinem kleinen Controller :)
Mal schauen was ich hinbekomme...

Ralf

von Karl A. (karlauer)


Lesenswert?

Hallo,

Anfang November gibt es noch mal eine Bestellung für meine diesjährige
Weihnachsbeleuchtung.

Dieses Mal mit ein paar mehr Artikel.

So gibt es neben den LEDs auch Strips mit eben diesen LEDs, 8mm
LED-WS2801-Pixel ohne Kabel und LED-Strips mit LPD8806 52LED/m

Preise werden sich natürlich auch ein wenig an der Menge orientieren,
aber so grob rechnen kann man mit

SMD5050 LED mit WS2811 25€ / 100Stück

WS2811 Strip mit 60LED/m ca. 75€ für 5m

LPD8806 Strip mit 52LED/m ca. 105€ für 5m

8mm- WS2801 Pixel ca. 15€ für 25 Stück

Wie immer, bei Interesse eine kurze PM an mich.

von Björn G. (tueftler)


Lesenswert?

Gibts auch en Stripe mit ca. 12 LEDs/Meter?
60LEDs darauf sind schon sehr krass... Für mich eindeutig zu viel.

Björn

von Marcel S. (marcel_74)


Lesenswert?

Hallo Karl Auer,

ich habe Dir zwei Mal auf Deine Mail geantwortet. Evtl. verschwinden
meine Mails in Deinem Spamfilter.

Viele Grüße
Marcel

von Thomas H. (mademan2070)


Lesenswert?

Gibt es davon, speziell von den Pixeln, Datenblätter, Masszeichnungen
oder Bilder?

von Markus S. (links)


Lesenswert?

Hallo Karl Auer,

Da meine Mail nicht anzukommen scheint jetzt nicht mal im Forum.

ist es auch möglich einen LED stripe mit ca. 30LED/m zu bekommen?
60LED/m ist für meinen Anwendungsfall (Ambilight) etwas übertrieben :)
die WS2801 Pixel sind damit solche
http://static3.watterott.com/12mmledpixel_MED.jpg
gemeint nur in 8mm und ohne Kabel?

Interesse besteht auf jedenfall.

Grüße
Markus S.

von Sigint 1. (sigint)


Lesenswert?

@Karl Auer:
  Auch meine E-Mail scheint nicht durch den Spamfilter zu kommen.
Ich hätte gerne 100x SMD5050 LED mit WS2811, wenn das noch passt.
Meine Adresse schicke ich aber lieber per Mail.

Gruß,
  SIGINT

von axelr (Gast)


Lesenswert?

Hi und Hallo zusammen,

da ich selbst drauf gekommen bin möchte ich drauf hinweisen:

WS2801 != WS2811 :(

ich wolte igentlich die Videowand wie hier
http://www.youtube.com/watch?v=hBmQG1qDvog
nachbauen und bin von einer synchronen Datenübertragung ausgegangen und
muss nun irgentwie Manchester änlichen Code produzieren.
So hätte ich jeweils 7Bit Parallel in 7LED-Streifen schieben und das 8te
Bit als gemeinsamen Clock verwenden können.

Aber will mal ganz entspannt tun. Wenn viele die ws2811 in Benutzung
haben, wird uns sicher eine gemeinsame Lösung zur Ansteuerung einfallen,
hoffe ich jedenfalls. Das Timing soll ja echt eng sein...

Sodann, viele Grüße

Axel

von axelr (Gast)


Lesenswert?

Korrektur: Das Timing ist eng, wie man oben lesen kann

von Marcel S. (marcel_74)


Lesenswert?

Hallo!

Meine Mails scheinen irgendwie nicht anzukommen.

Ich hätte gerne auch 100 Stück SMD5050 mit WS2811. Muss man die immer
100erweise nehmen? Sonst würde ich evtl. noch ein paar mehr nehmen.

Viele Grüße,
Marcel

von Ralf (Gast)


Lesenswert?

@Stefan V.:
Könntest du mir einen Gefallen tun? Bei dir scheinen die Teilchen ja
schon zu laufen. Ich nehme an du befeuerst sie mit 5V für den Highpegel?
Hast du die Möglichkeit die Spannung für den Highpegel zu drosseln? Ich
möchte herausfinden ob meine Versuche an einer zu niedrigen Spannung für
den Highpegel scheitern (open-drain Ausgang mit Pull-Up nach 5V).

Ralf

von Stefan V. (vollmars)


Lesenswert?

Ralf schrieb:
> @Stefan V.:
> Könntest du mir einen Gefallen tun? Bei dir scheinen die Teilchen ja
> schon zu laufen. Ich nehme an du befeuerst sie mit 5V für den Highpegel?
> Hast du die Möglichkeit die Spannung für den Highpegel zu drosseln?


Nein ich hab einen Festspannungsregler.

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

@Stefan V.:
> Nein ich hab einen Festspannungsregler.
Ah, okay. Dachte an einen Spannungsteiler o.ä. :)
Aber mal sehen, hab gestern bei einer schnellen Oszimessung
festgestellt, dass mein Timing evtl. nicht ganz passt, wahrscheinlich
liegt's eher daran als an dem Spannungspegel. Muss ich aber noch prüfen.

Ralf

von Stefan V. (vollmars)


Angehängte Dateien:

Lesenswert?

Nachdem jetzt schon öfter Fragen wegen der Ansteuerung auftauchten hänge
ich hier mal meine Bitbanging-Funktionen an.

Gruß
Stefan

von Ralf (Gast)


Lesenswert?

Sooooo, hab meine nun auch am Laufen.

Falls es jemandem hilft: 3V3-Pegel für High werden ohne Murren verdaut -
die nachfolgenden LEDs bekommen das Signal durch den LED-internen Buffer
mit 5V.

Ralf

von Ralf (Gast)


Lesenswert?

Moin,

hat jemand ne Idee wer der Hersteller der LEDs ist?

Ralf

von Der L. (vhdl-neuling)


Lesenswert?

Karl Auer schrieb:
> Hallo,
>
>
>
> Anfang November gibt es noch mal eine Bestellung für meine diesjährige
>
> Weihnachsbeleuchtung.


Ist diese "Anfang-November-Bestellung" schon durch?

Gruß,
derLars

von Björn G. (tueftler)


Lesenswert?

Hat der "Verkäufer" meine Anfrage mit der Anhal der LEDs gelesen?
Hätte mich schon interessiert ob es auch wenigere LEDs / Meter gibt.

Björn

von Alex W. (a20q90)


Lesenswert?

Ralf schrieb:
> Moin,
>
> hat jemand ne Idee wer der Hersteller der LEDs ist?
>
> Ralf

Das will der TO nicht verraten, sonst wäre längst ein DB hier gepostet
worden!

von Ralf (Gast)


Lesenswert?

Alex W. schrieb:
> Ralf schrieb:
>> hat jemand ne Idee wer der Hersteller der LEDs ist?
> Das will der TO nicht verraten, sonst wäre längst ein DB hier gepostet
> worden!
Deswegen hab ich mich mit 'jemand' an alle und nicht nur an den TO
gewandt :)

Ralf

von Simon B. (nomis)


Lesenswert?

Nachdem hier ja einige Kontaktwünsche zu Karl Auer aufgeschlagen sind:
Hat irgendwer nochmal was von ihm gehört? Ich hatte ihm auch eine PM
geschickt, aber keine Antwort erhalten.

Viele Grüße,
        Simon

von Marcel S. (marcel_74)


Lesenswert?

Hallo!

Nein, auch meine Mails bleiben unbeantwortet.

Viele Grüße
Marcel

von Karl A. (karlauer)


Lesenswert?

Hallo,

ich lebe noch, hatte allerdings in letzter Zeit zu viel um die Ohren und
dadurch habe ich das Beantworten von Fragen aus dem Forum hier
vernachlässigt.

Jeder, der eine unbeantwortete Frage hat, möge sie mir noch mal stellen.

Informationen zum Hersteller der LEDs bzw. ein Datenblatt kann ich
leider nicht liefern, weil ich diese Informationen selber nicht habe.
Ich persönlich bin mit den LEDs aber sehr zufrieden.

Ich hoffe am Dienstag ist mein Projekt endlich abgeschlossen und habe
dann Zeit für eine weitere Bestellung.

Alles Weitere dann nächste Woche.

Viele Grüße

von Björn G. (tueftler)


Lesenswert?

Die Sachen die nicht per PM nachgefragt wurden, kannst Du ja etwas
weiter oben einfach nachlesen.
Beispielsweise meine Frage:
Beitrag "Re: [Mitbestellung] SMD5050 RGB-LED mit integriertem 8-bit PWM Controller"

von Markus M. (adrock)


Lesenswert?

Hi,

da es mit den Dyco LEDs und der Bestellung irgendwie so garnicht
weitergeht und diese hier obendrein noch günstiger sind, werde ich mich
wohl an einer Bestellung hier beteiligen...

Wäre super wenn das demnächst klappen würde...

Grüße
Markus

von Tobias W. (wagnertobse)


Angehängte Dateien:

Lesenswert?

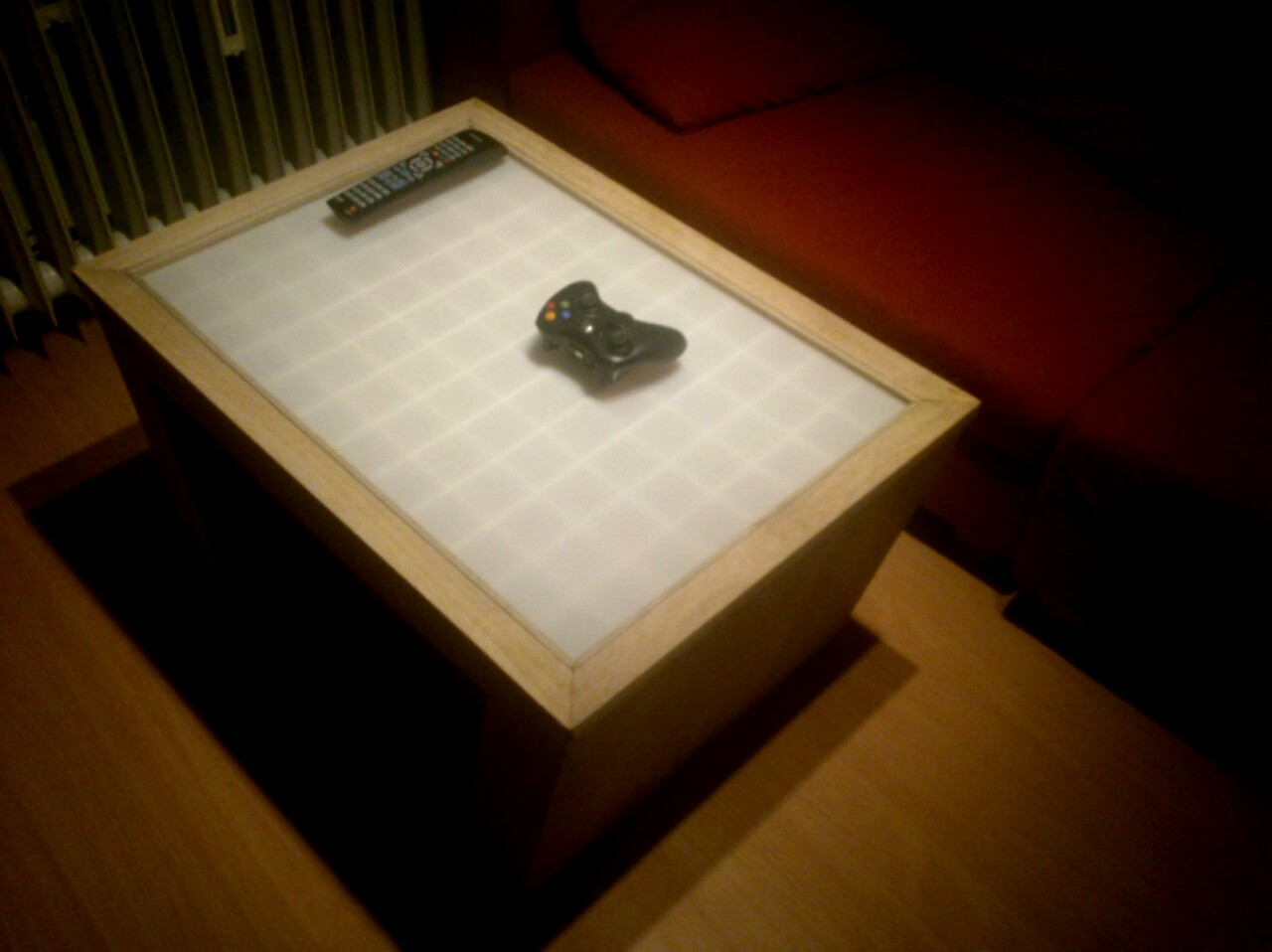

Hier ein kleiner einblick, was ich mit den LEDs machen werde:

Ende Sommer habe ich mir ein neuen Wohnzimmertisch aus massiver Eiche
gebau. In den Tisch habe 96 Felder mit der Größe 5x5cm eingearbeitet
(müsste auf den Bild erkennbar sein). In jedes Feld werde ich eine oder
zwei SMD5050 RGB-LED einebauen. Jede LED kann ich dank des WS2811
Protokols einzeln Ansteuern und jeden Feld eine Farbwert zuweisen.
Zusetzlich werde ich ein Touchscreen einbauen, der mithilfe von
infraroten Licht arbeitet.

von akaDem (Gast)


Lesenswert?

Hi zusammen,

hat jemand von euch Erfahrungen mit Hardwareansteuerung des WS2811 -
also SPI irgendwie dazu zu kriegen, mit den WS2811 zu reden?

Habe hier auch Streifen mit WS2811 Chipsatz im SMD5050 gehäuse liegen.
Die Bitbanging Methode von Beitrag #2904839 funktioniert bei mir prima.

von Ralf (Gast)


Lesenswert?

> hat jemand von euch Erfahrungen mit Hardwareansteuerung des WS2811 -
> also SPI irgendwie dazu zu kriegen, mit den WS2811 zu reden?
Das sollte gehen, wenn du pro WS2811-Bit ein SPI-Byte ansetzt.
Weiter oben wurde ja dieser Link genannt:
http://www.insomnialighting.com/products/rgbsmdws2811.html

Unter "Introduction" steht eigentlich alles was du wissen musst.
Kannst ja Feedback geben, ob's bei dir auch geklappt hat.

Ralf

von akaDem (Gast)


Lesenswert?

mhmm, viel schneller als bitbanging dürfte das aber auch nicht werden,
oder?
Ich habe den Hintergedanken, die ganze Geschichte dem DMA und dem
Event-Manager eines XMega zu überlassen.

von akaDem (Gast)


Lesenswert?

korrigiere: "schneller" geht natürlich nicht, weil die Bitrate
vorgegeben ist. Ich meinte "ressourcenschonender".

von Ralf (Gast)


Lesenswert?

> Ich meinte "ressourcenschonender".
Rechne zusammen wieviel Corezeit für BB drauf geht, und wieviel für
HW-SPI, um genau das gleiche zu erreichen. Poste die Zeiten hier ;)

freie Corezeit ist auch eine Ressource! Und je größer das Projekt
desto geringer die freie Zeit. Das ist man irgendwann um jedes Stückchen
dankbar.

Ralf

von akaDem (Gast)


Lesenswert?

Ralf schrieb:
>> Ich meinte "ressourcenschonender".
> Rechne zusammen wieviel Corezeit für BB drauf geht, und wieviel für
> HW-SPI, um genau das gleiche zu erreichen. Poste die Zeiten hier ;)
>
> freie Corezeit ist auch eine Ressource!

Genau das meine ich ja: Ich möchte so viel Core-Zeit wie möglich haben.
Deshalb auch DMA. Ich schätze nur, dass die HW-SPI nicht so viel
schneller ist, weil ich jedes zu sendende Byte achtmal durchkauen muss,
bevor das nächste dran ist. Wenn das 100% interruptgesteuert laufen
würde, wäre es vielleicht interessant. Wenn das jemand schon
implementiert hat, wär ich am Code interessiert. Bis ich dazu komme,
kanns etwas dauern.

von Ralf (Gast)


Lesenswert?

> Genau das meine ich ja: Ich möchte so viel Core-Zeit wie möglich haben.
Dann sach das doch auch :)

> Deshalb auch DMA.
> Ich schätze nur, dass die HW-SPI nicht so viel schneller ist, weil ich
> jedes zu sendende Byte achtmal durchkauen muss, bevor das nächste dran ist.
Doch, dürfte schneller, da du nicht wie bei BB für jedes Bit warten
musst bis die H/L-Pegel gezaubert wurden.

Und wenn du DMA wirklich geschickt implementieren willst würde ich
vorschlagen, dass du einen Buffer anlegst, in dem die Bits (SPI-Bytes)
gleich für alle LEDs hinterlegt sind. Das Füllen des Buffers musst du
sowieso machen, sonst macht DMA keinen Sinn, und wenn du für alle LEDs
füllst hast du vielleicht eine etwas längere Füllroutine, aber dafür bis
zum "DMA-Fertig-Interrupt" relativ viel Ruhe.

> Wenn das 100% interruptgesteuert laufen würde, wäre es vielleicht
> interessant.
Was denn jetzt, Interrupt oder DMA? Interrupt heisst für mich, dass nach
jedem SPI-Transfer ein IRQ ausgelöst wird, bei DMA nur wenn alle Daten
geschaufelt wurden.

Ralf

von Marcel S. (marcel_74)


Lesenswert?

Hallo!

Gibt es denn schon was neues von der Sammelbestellung? Ich habe mich bei
Dir, Karl Auer, wie gewünscht noch einmal gemeldet, erhalte aber wieder
keine Antwort. Wurde schon bestellt? Bin ich überhaupt dabei?


Viele Grüße
Marcel

von akaDem (Gast)


Lesenswert?

Ralf schrieb:
> Und wenn du DMA wirklich geschickt implementieren willst würde ich
> vorschlagen, dass du einen Buffer anlegst, in dem die Bits (SPI-Bytes)
> gleich für alle LEDs hinterlegt sind.

Jo, da seh ich auch den einzigen Weg. Blöd nur, dass ich bei 240 LEDs (4
m mit 60 LEDs/m) bei einem Buffer von 240  3  8 bit * 1
Bufferbytes/Bit = 5760 Bytes lande. Da heißts entweder externes RAM,
ext. EEPROM oder Buffer teilen.

von akaDem (Gast)


Lesenswert?

Man könnte ja auch darüber nachdenken, zwei ws2811-Bits in einem
SPI-Byte unterzubringen...

Dann hätte man im Programm eine switch-Anweisung mit 4 Fällen, die aber
in der Hälfte der Zeit ein Datenbyte verarbeitet.
1
Daten --> SPI
2
00 --> 0b10001000
3
01 --> 0b10001110
4
10 --> 0b11101000
5
11 --> 0b11101110

von Klaus K. (leo9)


Lesenswert?

@akadem: hast du dieses Konzept schon in der Praxis probiert?
Du verzerrst ja die High/Low-Längen von 1:4 auf 1:3, da passt doch das
gesamte Timing nicht mehr!

Grüße leo

von akaDem (Gast)


Lesenswert?

probiert hab ichs noch nicht, aber ich habe beim BitBanging
festgestellt, dass das Timing ziemlich gutmütig zu sein scheint.
Einen Versuch wäre es bestimmt mal wert. Bei Gelegenheit kann es ja mal
jemand (ich vllt. irgendwann auchmal, wenn ich dazu komme) testen.

von Michael W. (michelw)


Lesenswert?

Hallo,
da ich ja im Dezember wieder nach China fahre, um dort einzukaufen,
würde ich gerne ein paar Tausend von den LED mitbringen. Weißß jemand
welcher Hersteller das ist? Typ? Hat schon mal jemand ein Datenblatt
gesehen

von akaDem (Gast)


Lesenswert?

Auf dem chinesischen Markt versteht man dich, wenn du nach "5050 LEd
with integrated ws2811" fragst ;-)

von Zedd (Gast)


Lesenswert?

@akaDem
Ja der Ansatz ist gut nur ist die 0 ein 1000 und die eins eine 1100
Mit der richtigen SPI Geschwindigkeit verletzt man damit nicht die
Toleranzzeiten im Datenblatt... obwohl der IC in der Tat recht tolerant
ist.

Das Problem ist, SPI Datenleitung ist zwischen den Bytes immer auf
High... die Lösung ist für den XMega die Datenleitung zu invertieren und
damit auch die oben genannten Bits!

Natürlich muss man beim XMega USART SPI nehmen, dann kann man alles
bequem per DMA reinschaufeln. Außerdem ist dort der Baudratengenerator
viel besser und man trifft die eher.

Nachteil ist ein 4 mal so großer Buffer. Aber das sollte jetzt nicht das
riesen Problem sein.

Ist das Portinvertieren auf dem ATMega überhaupt möglich? Sonst kann
mans auf dem Controller schon vergessen.

Grüße

Basti

von akaDem (Gast)


Lesenswert?

Zedd schrieb:
> Natürlich muss man beim XMega USART SPI nehmen, dann kann man alles
> bequem per DMA reinschaufeln.

Kannst du den Part noch etwas genauer erklären?

von Ralf (Gast)


Lesenswert?

@Michael Werner:
> da ich ja im Dezember wieder nach China fahre, um dort einzukaufen,
> würde ich gerne ein paar Tausend von den LED mitbringen. Weißß jemand
> welcher Hersteller das ist? Typ? Hat schon mal jemand ein Datenblatt
> gesehen
Laut diesem Beitrag:
Beitrag "[V] SMD5050-RGB-LED built in WS2811 Chip"
ist Scott der Hersteller. Datenblatt gibt's wohl bis jetzt noch nicht.
Wenn du aber eh live da drüben bist hast du evtl. mehr Glück und kannst
dir/uns eins organisieren :)

Ansteuern lassen sich die Dinger auch ohne DB, genug Beispiele zur
Ansteuerung des WS2811 gibt's ja, aber ein DB wär trotzdem fein.

Wenn du drüben bist und die Preise für ne Rolle durchgeben könntest wäre
das natürlich geschickt.

@akaDem:
> Blöd nur, dass ich bei 240 LEDs ... bei einem Buffer von ... 5760 Bytes
> lande.
Hmmm... und DualBuffering? Also nicht einen Buffer für alle LEDs,
sondern zwei Buffer. Größe nicht zwingend für die Hälfte der LEDs, für
ein Viertel oder Achtel wäre auch möglich. Während der eine Buffer
geschaufelt wird, wird der andere "vorbereitet". Keine Ahnung ob das
zeitlich machbar ist, kommt auf dein System an.

Ralf

von Zedd (Gast)


Lesenswert?

@akaDem

Was genau?
Also einfach RGB Daten empfangen oder generieren. Anschließend mit
Schiebebefehlen und der von dir gezeigten aber invertierten 4 zeiligen
Lookup-Table in einen 4 mal so großen Buffer schreiben.
DMA darauf ansetzen und den Prozessor Däumchen drehen lassen.

XMega DMA: http://www.atmel.com/Images/doc8046.pdf

XMega USART in SPI Mode, siehe Datenblatt...

Grüße

Basti

von akaDem (Gast)


Lesenswert?

Zedd schrieb:
> Was genau?

Das:

Zedd schrieb:
> Anschließend mit
> Schiebebefehlen und der von dir gezeigten aber invertierten 4 zeiligen
> Lookup-Table in einen 4 mal so großen Buffer schreiben.

Wollte wissen, ob du jetzt immernoch an eine LookUp-Tabelle denkst...
USART-SPI ist ja auch im Gegensatz zur anderen SPI DMA-fähig.

von Zedd (Gast)


Lesenswert?

Achso, ja...

Noch mehr Rechenzeit könnte man sich mit ner 256 stelligen Lookup die 32
Bit breit ist sparen. Aber war bis jetzt zu faul die zu erstellen. Falls
das mal jemand macht, dann könnte er das ja hier aufn Forum
veröffentlichen...
So würde die dann Anfangen:

0x88888888,
0xC8888888,
0x8C888888,
0xCC888888,

Ich hab mal Benchmarks gemacht... Mit der Methode des Shiftens schafft
ein XMega die volle Bandbreite der ICs auf HighSpeed Mode auszunutzen...
das sind irgendwas um die 1332 LEDs bei 25 FPS... (Daten kamen per USB)

Grüße

Basti

von Tobias W. (wagnertobse)


Lesenswert?

Wie ist der aktuelle Stand und wird es noch zu einer Sammelbestellung
kommen?
Ich habe auch Karl Auer zwei PNs geschrieben und noch keine Antwort
erhalten.

von Dennis R. (drs9999)


Lesenswert?

Moin, mittlerweile werden die LEDs auch schon zahlreich in der Bucht
angeboten. Desweiteren habe ich sie bis jetzt in folgenden Shops
gefunden:

http://led-stuebchen.de/de/10x-5050-RGB-LED-mit-integriertem-WS2811-LED-Treiber-IC

http://shop.led-studien.de/product_info.php/info/p155_RGB-LED-mit-WS2811-integriert.html

und btw. hier mal ein Video, was ich mit meinen Dioden aus der ersten
Sammelbestellung angestellt habe:
http://www.youtube.com/watch?v=RHpkObh1rqI&feature=g-upl

Gruß

von Markus M. (adrock)


Lesenswert?

...sehr geil! Die Idee mit dem Zusammenstecken von kleinen Modulen hatte
ich heute Morgen auch :-)

Hast Du vor diese Module (oder auch nur die Leiterplatten) zu verkaufen?
Oder würdest Du das Layout rausrücken?

Jetzt MÜSSTE MAN NUR NOCH DIE LEDS HABEN (Hallo Threadersteller?!)

Grüße
Markus

von Michael W. (michelw)


Lesenswert?

Hallo,
ich würde mich demnächst der Beschaffung der LED´s annehmen.
Wieviele wären denn interessant? Wer braucht noch welche?
Über den Preis kann ich noch nichts sagen. Wenn ich in China bin, kann
ich was dazu posten.
Sollen wir das per mail machen? Oder hier im Forum?

Michael

von Tom L. (xedux)


Lesenswert?

ich sag mal ja! :)

von Markus M. (adrock)


Lesenswert?

...also der aktuelle Preis bei ebay ist um die 35€ für 100 Stück.

Es macht nur Sinn, wenn nochmal eine deutliche Ersparnis drin ist. Ich
hatte irgendwie 0,25€..0,30€ pro LED gelesen.

von Michael W. (michelw)


Lesenswert?

Hast Du da einen Link?
Wenn nicht öffentlich, dann PM.

von Klaus K. (leo9)


Lesenswert?

wenn die 35 Cent von ebay unterboten werden bin ich mit 500 bis 1000
Stk. dabei.
Grüße leo

von Simon B. (nomis)


Lesenswert?

Michael Werner schrieb:
> Hast Du da einen Link?

Ebay-Artikel Nr. 350659010120

100 LEDs für 37,35 EUR inkl. Versand.

Was ich spannender finde sind die 60LED/m-Streifen in wasserfest
(angeblich IP67), die finde ich bei Ebay nur von ausländischen Händlern
bzw. bei aliexpress für ca. 12-16 USD/m - wie z.B.
http://www.aliexpress.com/item/bla/697852557.html

Ich habe keine Erfahrung mit aliexpress - kann man da halbwegs
vertrauensvoll einkaufen? Oder steht und fällt das mit dem jeweiligen
Verkäufer?

Viele Grüße,
        Simon

von Markus M. (adrock)


Lesenswert?

...also wenn man bei 0,25€/LED landen möchte, dürften die dann höchstens
0,27 USD kosten, wenn man noch Einfuhrumsatzsteuer dazurechnet (Versand
mal noch außen vor gelassen).

von Markus M. (adrock)


Lesenswert?

...die sind sogar noch günstiger:

http://rita.en.alibaba.com/product/677814159-213640342/5050_SMD_RGB_LED_with_built_in_WS2811_IC.html

0,10...0,14 USD/Stck.

Grüße
Markus

von Ralf (Gast)


Lesenswert?

@Michael Werner:
Ich fände einen Preis um 0,25€ pro Stück ebenfalls interessant. Wenn du
drüben bist und einigermaßen aussagekräftige Preise posten kannst wär
das toll.

Ralf

von Tom L. (xedux)


Lesenswert?

hmm... der Link von Markus M. ist ziemlich interessant.
Vielleicht wäre es sinnvoll dort mal anzufragen was ein Stück kostet bei
Abnahme von 10.000 Stück. 0.1-0.14 US-Dollars ist ja wirklich sehr
günstig.
Über den Anbieter weiß ich leider nix.

wer machts? :)

von Tom L. (xedux)


Lesenswert?

Ich hab jetzt mal angefragt. Preis für 1.000 und 10.000 Stück. Ich geb
bescheid wenn die Antwort kommt.

von Dennis R. (drs9999)


Lesenswert?

Alternativ gibts auch noch das hier:
www.mikrocontroller.net/topic/274982

von Markus M. (adrock)


Lesenswert?

...ich hatte auch 1500 angefragt :-)

Ergebnis: 242 USD für 1500 Stk. == 0,13 EUR pro LED inkl. 19%
Einfuhrumsatzsteuer. Versand 25 USD ~ 23 EUR.

Und Paypal ist ja auch ok. Mir ist es wichtig, dass es jetzt mal
vorwärts geht. Entweder ist hier jemand bereit ohne großes hin und her
und ewiges Warten evtl. mal in Vorleistung zu gehen und einfach mal 1500
oder mehr zu bestellen oder ich tue es.

Grüße
Markus

von Tom L. (xedux)


Lesenswert?

Ich würd sagen man sollte noch warten ob bei 10.000 Stück ein besserer
Preis zu erzielen ist. Wie lange braucht der Macker denn für n feedback?

von Markus M. (adrock)


Lesenswert?

Ich hatte heute Nacht angefragt, ich glaube die laufen so ein paar
Stunden vor unserer Zeit, also Du solltest also spätestens morgen früh
Feedback haben.

Nur wenn wir dann noch ewig brauchen, bis sich die Leute alle einen
ausgekekst haben wieivel und bezahlt haben...

Na mal sehen wie der Unterschied ist.

@ ALLE:

Überlegt euch doch schonmal, wieviele ihr für den Preis von

0,15 EUR pro LED (ca.!!!!)

nehmen würdet. Ich habe jetzt mal den Versand auf die LEDs umgerechnet.
Ich denke mal man müsste dann noch ca. 2-4 EUR (je nach Menge) für den
Versand in DE und minimale Aufwandentschädigung pro Mitbesteller
rechnen. Das wäre dann wohl ein sehr fairer Preis.

Falls Bezahlung über PayPal gewünscht ist, müsstet ihr die PP-Gebühr
aber selbst tragen (=1,9 % + 0,35 Euro).

Grüße
Markus

von Tom L. (xedux)


Lesenswert?

also falls sich bei 10.000 im Preis kaum was tut.. bin ich bei deiner
Bestellung mit 400 Stück dabei. aber ich denke man sollte bis zum
Wochenende warten.

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

Sehe ich auch so. Erstmal paar Leute sammeln die mitbestellen. Ich würde
auch 200 Stück nehmen (eventuell 300).

von Klaus K. (leo9)


Lesenswert?

wenn sich 1000 Stück um Euro 200,- inklusive Porto, paypal und sonstigem
ausgehen nehme ich 1000 Stück (wenns günstiger wird umso lieber!).
Hälfte würde ich voraus anzahlen, Rest nach Lieferung.
Bitte um pm mit den Bankdaten (Name, BIC und PAN)

Grüße leo

von Ralf (Gast)


Lesenswert?

Ich würde sobald sich die Preisfrage endgültig geklärt hat auch noch mit
einsteigen.
Was mich momentan etwas verblüfft ist die Tatsache, dass es wohl
mittlerweile zig Quellen gibt, aber immer noch kein konkretes
Datenblatt. Selbst bei ScottLED nicht, welches ja wohl der Hersteller
ist, soweit ich mitbekommen hab...

Ralf

von Tom L. (xedux)


Lesenswert?

so... dann sind wir jetzt schon bei 1600 Stück.

von Tobias W. (wagnertobse)


Lesenswert?

Ich wäre mit 500 stück dabei.

von Stefan V. (vollmars)


Lesenswert?

Ich bin mit 200 Stück dabei.

von O. H. (ohagendorf)


Lesenswert?

Ich bin auch mit 200 Stück dabei.

von Marcel S. (marcel_74)


Lesenswert?

Hallo!

Ich wäre dann auch mit 200 Stück dabei.

Viele Grüße
Marcel

von Tom L. (xedux)


Lesenswert?

jetzt 2.700

Tom L.         ->  400 Stück
Steve F.       ->  200 Stück
Klaus K.       -> 1000 Stück
Tobias Wagner  ->  500 Stück
Stefan V.      ->  200 Stück
O. Hagendorf   ->  200 Stück
Marcel S.      ->  200 Stück

Summe:           2.700 Stück

von Al L. (all)


Lesenswert?

Je nach preis wäre ich mit 120 dabei. Bei 15cent/led auch mit 200.

von Klaus K. (leo9)


Lesenswert?

Liebe Alle

da ich diese Biester bühnentauglich kriegen muss, sprich sie müssen DMX
verstehen bin ich gerade am Interface stricken.
Als Grobrahmen: DMX in, DMX through -> WS2711 out; als Plattform einen
kleinen Xmega mit zwei seriellen. Serielle deswegen weil damit der
Bitstrom am exaktesten und resourcenschonendsten realisierbar ist.
Bei Interesse kann ich weiteres posten.

Grüße leo

von S. Q. (frido2001)


Lesenswert?

Hallo,

wäre auch mit 200 Stk. dabei.

von Markus M. (adrock)


Lesenswert?

...bin mit 500 Stück dabei bei <= 0,15 EUR / LED.

Von Scott habe ich übrigens auch ein Angebot bekommen:

0,14 USD pro Stück bei 1000, 25 USD Versand.

Aber wenn wir auf mehr kommen geht da bestimmt noch was :-)

Also Update:


Tom L.         ->  400 Stück
Steve F.       ->  200 Stück
Klaus K.       -> 1000 Stück
Tobias Wagner  ->  500 Stück
Stefan V.      ->  200 Stück
O. Hagendorf   ->  200 Stück
Marcel S.      ->  200 Stück
Markus M.      ->  500 Stück
Steve Zietzschmann -> 200 Stück

==> 3400 Stk.

von Michael W. (michelw)


Lesenswert?

Kommt denn da noch Steuer dazu?
Wegen der Einfuhr...

von Tom L. (xedux)


Lesenswert?

jo...angefragt sind die 10k ich schätze mal man dürfte dann bei 10 US
cent liegen pro Stück + Versand und den Einfuhrkram, keine Ahnung wie
viel das ist. Weiß das jemand?

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

Markus M. schrieb:
> ...ich hatte auch 1500 angefragt :-)
>
> Ergebnis: 242 USD für 1500 Stk. == 0,13 EUR pro LED inkl. 19%
> Einfuhrumsatzsteuer. Versand 25 USD ~ 23 EUR.

Inklusive heißt doch, es ist mit drin oder? :D

@Markus M.
Wenn du noch bis zum Wochenende wartest, kommen wir bestimmt auf über
10.000. Würdest du das mit der Organisation auch gleich übernehmen?

von Michael W. (michelw)


Lesenswert?

Ja, hast recht.

von Matthias L. (Gast)


Lesenswert?

> bin ich gerade am Interface stricken.

Ich bin auch grad am nachdenken.

Man könnte das ws2811-eigene Protokoll mit ner LookUp, nen Multiplexer
und vierfacher Taktfrequenz nachbilden. Das bleibt alles in der im DB
angegeben Toleranz. Das sollte gehen.


Was ich eher kritisch sehe:

Wenn ich eine LED-Zeile aufbaue, und die mit einer Wiederholrate von
100Hz betreiben will, muss ich x mal RGB Data plus Reset in max. 10ms
ausgeben. Da ein Bit 2,5us, also ein RGB-Block 60us lang ist, können das
maximal 165Pixel werden...

165 x 3 x 8 x 2,5us + 50 = ~10ms

von Tom L. (xedux)


Lesenswert?

also.. Antwort ist da. Auch bei mir für 1000 Stück 140 USD + 25 USD
Versand.
Bei 10.000 Stück sinds 1300 USD + 25 USD Versand.
Das Ganze dann noch plus das was der deutsche Staat haben will

kann natürlich auch sein, dass man bis 1000 Stück 14 UScent und ab 1001
Stück 13 UScent bezahlt.. scheint so, wenn deine Anfrage nach 1500 zu
dem Preis führte

Demnach muss man nicht mehr auf die 10k kommen

von Markus M. (adrock)


Lesenswert?

Hi,

also hier nochmal zum Preis:

UnserPreis = USDPreis(LEDs+Versand) / 1,3 (Dollarkurs) * 1,19
(Einfuhrumsatzsteuer)

Zoll gibt es auf Halbleiter m.W. nach nicht (zumindest habe ich da jetzt
bei TARIC nichts gefunden).

Dann kommen noch die Versandkosten in DE dazu.

Grüße
Markus

von Tom L. (xedux)


Lesenswert?

in der mail stand noch folgendes:

您的询盘及时回复率够高吗? (近30天数据)
您的询盘及时回复率: 0%
您公司的询盘及时回复率: 0%
中国供应商平均询盘及时回复率: 约24%
查看计算方法
关于询盘及时回复率,您不得不知的几件事:
* 此数据即将在网站上向买家全面公示,您准备好了吗?
* 此数据会影响您在阿里巴巴上的曝光率、以及您在买家委托采购(RFQ)中的报价直达资格。
* 现在,即使您用的是阿里巴巴之外的邮箱,也能方便的将数据接入。
获取数据的3种方式(任选其一)
快速提升秘籍

kann damit irgendwer was anfangen?

von Ralf (Gast)


Lesenswert?

@ Matthias Lipinsky:
> Wenn ich eine LED-Zeile aufbaue, und die mit einer Wiederholrate von
> 100Hz betreiben will, muss ich x mal RGB Data plus Reset in max. 10ms
> ausgeben. Da ein Bit 2,5us, also ein RGB-Block 60us lang ist, können das
> maximal 165Pixel werden...
Bitzeit = 1,25µs. Die internen WS2811 sind im 800kHz-Betrieb (zumindest
bei den LEDs die ich hier habe).

Ralf

von Thomas H. (flaretom)


Lesenswert?

Hallo,

Ich würde auch gern 200 Stück abnehmen.

Beste Grüße, Tom

von Markus M. (adrock)


Lesenswert?

OK,

also ich denke wir sind uns einige, dass der Preis TOP ist (ob nun 0,14
USD oder 0,13 USD).

Das Problem was ich sehe ist, wie wir das mit den verbindlichen Zusagen
machen. Eigentlich kann man erst davon ausgehen das jmd. auch bestellt,
wenn er das Geld überwiesen hat. Dann erst kann man das finale
Angebot/Bestellung machen. Dann könnte sich aber der Preis nochmal
ändern und wir müssten wieder einen Teil zurücküberweisen :-)

Oder wir einigen uns jetzt auf 0,15 EUR pro LED inklusive Versandkosten
bis zu euch nach Hause und gut ist.

(und das ist im Vergleich zum eBay Angebot weniger als die Hälfte!).

Für mich (egal ob ich jetzt der Organisierer bin oder "nur" Besteller
mit 500) wäre das akzeptabel.

Grüße
Markus

von Tobias W. (wagnertobse)


Lesenswert?

Ich erhöhe noch um 200 auf insgesamt 700 stück

von Thomas H. (flaretom)


Lesenswert?

Hallo,

0,15€ ist für mich OK ;). Ich würde das Geld vorher überweisen.
Tom

von Magnus M. (magnetus) Benutzerseite


Lesenswert?

Tom L. schrieb:
> in der mail stand noch folgendes:
(...)
> kann damit irgendwer was anfangen?

Google übersetzt das folgendermaßen:

Ihre Anfrage zeitnahe Reaktion hoch genug ist es? (Fast 30 Tage mit
Daten)
Ihre Anfrage umgehend zu antworten: 0%
Ihre Anfrage umgehend beantworten: 0%
Chinesischen Lieferanten durchschnittliche Anfrage zeitnahe Reaktion
rate: ca. 24%
Anzeigen Berechnungsmethode
Anfrage Response-Raten in einer fristgerechten Weise, ein paar Dinge,
die Sie vielleicht nicht wissen:
* Diese Angaben sind bevorstehende auf der Website für die Käufer
umfassenden Publizität, sind Sie bereit?
* Diese Daten werden auf Ihre Exposition auf Alibaba, sowie den Käufer
beauftragt Beschaffung Angebot direkte Qualifikation (RFQ).
* Nun, auch wenn Sie die Mailbox verwenden außerhalb des Ali Baba,
erleichtern kann den Datenzugriff.
3 Wege, um die Daten zu erhalten (bitte auswählen)
Verbesserte sich rasch Cheats

von Tom L. (xedux)


Lesenswert?

Markus M. schrieb:
> Dann erst kann man das finale
> Angebot/Bestellung machen. Dann könnte sich aber der Preis nochmal
> ändern und wir müssten wieder einen Teil zurücküberweisen :-)

versteh ich nicht.. warum? Wieso sollte sich bei fester Menge plötzlich
wieder der Preis ändern? mit 15 cent (wir reden von Eurocent?!) all
inclusive wär ich auch zufrieden!

man könnte auch 50% Vorkasse an Dich gehen lassen und Du legst den Rest
aus bis zur Auslieferung... natürlich nur wenn Du genügend Euros
rumliegen hast.

von Michael F. (startrekmichi)


Lesenswert?

Ich melde mich dann auch mal für 400 Stück an.

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

hmm...

13 USCt * 1,19 * 0,7634 (Kurs) = 11,81 €Ct

Porto (US->D) = 25 USD * 0,7634 (Kurs) = 19,09 € (geht durch Anzahl der
Besteller also max. 2€ pro Person)
Porto (D) = 1,80 bis 3,90 je nach Bestellmenge.

sind da 15 €Ct pro LED nicht bisschen viel?

von Tom L. (xedux)


Lesenswert?

Update:


Tom L.              ->  400 Stück
Steve F.            ->  200 Stück
Klaus K.            -> 1000 Stück
Tobias Wagner       ->  700 Stück
Stefan V.           ->  200 Stück
O. Hagendorf        ->  200 Stück
Marcel S.           ->  200 Stück
Markus M.           ->  500 Stück
Steve Zietzschmann  ->  200 Stück
S. Q.               ->  200 Stück
Thomas Horn         ->  200 Stück
Michael Frangenberg ->  400 Stück


Summe:                4400 Stück

von Florian F. (flofri)


Lesenswert?

Ich würde dann auch Bedarf für 500 Stück anmelden wollen. Vorausgesetzt
der Preis betrüge <= 0.15 €ct.

von Tom L. (xedux)


Lesenswert?

Steve F. schrieb:
> sind da 15 €Ct pro LED nicht bisschen viel?

joar..man sollte wohl bis zum Ende warten und dann neu kalkulieren. Die
15 cent kann man erstmal als groben Anhaltspunkt nehmen denk ich.

vielleicht sollte man auch eine deadline setzen. Meinetwegen Sonntag
oder so.
Oder Sonntag in einer Woche. Mir egal, muss der Besteller mal ne ansage
machen.

von Markus M. (adrock)


Lesenswert?

...weil es immer Nasen gibt, die sich in letzter Sekunde doch noch
anders entscheiden.

Ich denke die Stückzahl von 2000 haben wir sicher. Auf dieser Basis
sollte man dann kalkulieren.

D.h.:

0,14 USD x 2000 + 25 USD Versand = 305 USD

305 USD / 1,3 * 1,19 = 279 EUR

Und UPS nimmt wohl nochmal 11,90 EUR für die Zollabfertigung, somit =
291 EUR.

291 / 2000 = 0,146 EUR

So nun noch der Versand in DE als Warensendung, der je nach Menge auch
noch unterschiedlich teuer sein kann (200 Stück wiegen weniger als 1000
Stück), das wird mit den ca. 0,5 ct pro LED sogar recht knapp.

Grüße
Markus

von Paul H. (paul_h)


Lesenswert?

Hallo,

ich würde mich auch gerne für 200 LEDs anmelden wenns bei 15€ct oder
weniger bleibt.

Paul

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

ok, wollte niemanden etwas unterstellen. Würde auch 'n Euro als
Orga-Obulus drauflegen, jedoch käme ich dann immernoch günstiger als bei
15ct/Led (ich bin zuversichtlich dass wir über 10.000 kommen :D)

von Tom L. (xedux)


Lesenswert?

selbst falls wir über 10k kommen, macht das gerade mal 1 US cent aus.
Was natürlich billiger wird sind Versandkosten und der annere Kram da.

also erstmal noch abwarten, wie viele Leute noch welche haben wollen.

von Markus M. (adrock)


Lesenswert?

...jo, mal sehen. Aber ich bin nicht in der Lage, mal 500 EUR oder mehr
auszulegen.

Wenn das jmd. tun möchte, lasse ich demjenigen gerne den Vortritt :-)

Sofern ich die Bestellung organisiere, wäre also komplett Vorkasse
notwendig.
Wer die zusätzliche Sicherheit möchte, müsste dann PayPal machen, aber
dann die Gebühren (1,9%+0,35€) drauflegen.

Ansonsten kann ich euch von mir aus eine Ausweiskopie (aber ohne die
Nummer) schicken oder was-weiß-ich :-)

Mein eBay Profil ist übrigens "adrock-", 100% Positiv.

Grüße
Markus

von Markus M. (adrock)


Lesenswert?

So, aktueller Stand (sortiert nach Name):

Florian Fricke      ->  500 Stück
Klaus K.            -> 1000 Stück
Marcel S.           ->  200 Stück
Markus M.           ->  500 Stück
Michael Frangenberg ->  400 Stück
O. Hagendorf        ->  200 Stück
Paul H.             ->  200 Stück
S. Q.               ->  200 Stück
Stefan V.           ->  200 Stück
Steve F.            ->  200 Stück
Steve Zietzschmann  ->  200 Stück
Thomas Horn         ->  200 Stück
Tobias Wagner       ->  700 Stück
Tom L.              ->  400 Stück


Summe:                 5100 Stück

von Tom L. (xedux)


Lesenswert?

Also für mich ist Vorkasse in diesem Fall hier kein Problem.. irgendwei
befinde ich Dich als vertrauenswürdig :P

was heißt denn die Gebühren (1,9%+0,35€) ? 1,9% der Summe + 0,35 cent?

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

Tom L. schrieb:
> was heißt denn die Gebühren (1,9%+0,35€) ? 1,9% der Summe + 0,35 cent?

1,9% vom Gesamtpreis + einmalig 35 Cent bei Paypal-Bezahlung

von Bart V. (bartv)


Lesenswert?

Möchte mich gerne auch für 200 stuck beteiligen.
Vorkasse kein Problem, brauch aber IBAN und so…. (NL)

Bart

von Markus M. (adrock)


Lesenswert?

Nochmal vorab:

Ich möchte hier keinen Gewinn machen, aber das Ganze nimmt jetzt schon
ein relativ großes Ausmaß an und ich möchte kein finanzielles Desaster
erleben.

Deswegen mal ein paar Überlegungen von mir dazu, BITTE LESEN:

BEDINGUNGEN / GENERELLES ZUM ABLAUF

- Alle Besteller müssen dem Organisator ihre Emailadresse mitteilen zur
weiteren Kommunikation
o Ihr erhaltet das letzte aktuelle Angebot vom Verkäufer als Nachweis
o Sowie den aktuellen Status der Bestellung ggf. mit weiteren Nachweisen
(Bestellbestätigung, Versendebestätigung etc.)

 - Sollte unvorhergesehenerweise etwas bei der Bestellung schief laufen
(keine Ware):
o Werden die evtl. angefallenen Kosten gleichmäßig auf die Besteller
aufgeteilt
o Der Restbetrag wird dann an die Besteller zurücküberwiesen

- Sollten unvorhergesehene Kosten entstehen:
o Werden die zusätzlichen Kosten zwischen den Bestellern gleichmäßig
verteilt

- Haftung/Garantie etc.
o Es ist letztendlich ein Privatverkauf.
o Keine Rücknahme bzw. Widerrufsrecht
o Ich kann keinerlei Garantie/Haftung etc. für die Ware übernehmen



VORSCHLAG ABLAUF / ZEITPLAN

 - SO 09.12., 22:00: Frist für die Bestellung (Der Thread hier war lange
genug da, jetzt muss es mal weitergehen)

- Danach Kalkulation der Kosten:
o 10k Grenze erreicht? Dann 0,13USD sonst 0,14USD pro LED
o Versandkosten vom Händler + 11,90 für Zollabwicklung (voraussichtlich)
werden durch die Anzahl der Besteller geteilt
o Versandkosten: DE pauschal 2,50€, Europa (DHL): 9 EUR, pro Bestellung

- MO 10.12.: Mitteilung an die Besteller per PN über den zu zahlenden
Betrag

- MO 17.12.: Prüfung wer bezahlt hat. Von wem bis dahin kein Geld
eingegangen ist (oder sonst irgendwie glaubhaft gemacht werden konnte,
dass er den Betrag angewiesen hat) wird von der Bestellerliste gelöscht

- DI 18.12.: Bestellung beim Lieferanten


Grüße
Markus

von Stefan F. (kpy3ep) Benutzerseite


Lesenswert?

Geht klar. Sie haben Post.

von Tom L. (xedux)


Lesenswert?

/* - Sollte unvorhergesehenerweise etwas bei der Bestellung schief
laufen
(keine Ware):
o Werden die evtl. angefallenen Kosten gleichmäßig auf die Besteller
aufgeteilt
o Der Restbetrag wird dann an die Besteller zurücküberwiesen */

..da versteh ich nicht: welche evtl. angefallenen Kosten? welcher
Restbetrag ist gemeint?


 /* - Sollten unvorhergesehene Kosten entstehen:
o Werden die zusätzlichen Kosten zwischen den Bestellern gleichmäßig
verteilt   */


welche Kosten?

die Idee find ich gut, aber kannst Du bitte spezifischer werden?

von Al L. (all)


Lesenswert?

Bin mit 250 Stück a 15 cent dabei!

Gruß

all

/* - Sollte unvorhergesehenerweise etwas bei der Bestellung schief
laufen
(keine Ware):
o Werden die evtl. angefallenen Kosten gleichmäßig auf die Besteller
aufgeteilt

Ich wäre bei keine Ware eher für anteilig! Wenn ich nur 250 nehm und
jemand 1000 dann passt main Budget ja garnicht mehr.

von Bart V. (bartv)


Lesenswert?

Hast ne PN. danke

von Markus M. (adrock)


Lesenswert?

Hi,

also um es nochmal klar zu sagen wg. "unvorhergesehener Kosten":

Ich habe die Kosten nach bestem Wissen berechnet.

Ich habe bis jetzt schon ein paarmal Sachen aus dem Ausland (HongKong)
bestellt, aber meistens mit einem anderen Versand (HongKong Post / DHL).
Dort war es dann so, dass ich die Ware beim Hauptzollamt in Berlin
abgeholt habe und dort die Einfuhrumsatzsteuer bezahlt habe gegen den
Kaufnachweis.

Über UPS habe ich gelesen, dass sie für die Zollabfertigung gerne 11,90
€ nehmen und man dann die Einfuhrumsatzsteuer beim UPS-Fahrer bei
Lieferung bezahlt.

Ich möchte mich damit nur absichern, dass wenn z.B. jetzt noch irgendwo
Zusatzkosten, d.h. Gebühren für irgendeinen Firlefanz im kleineren
Rahmen anfallen, die ich nicht bedacht habe, ich nicht darauf sitzen
bleibe. In jedem Fall werde ich alles NACHWEISEN. Sofern die Kosten
durch das runden des LED-Preises auf ganze Cent sowieso gedeckt sind,
gibt's auch kein Problem. Wie gesagt, ich will garkeinen Gewinn machen,
aber habe auch keine Lust für die Arbeit dann noch draufzuzahlen.

Wenn die Ware aus irgendwelchen Gründen nicht ankommt (wovon ich jetzt
mal nicht ausgehe) werden wir natürlich das Geld zurückfordern. Wenn ich
per PayPal zahlen kann, sollte es ja sowieso möglich sein über den
Käuferschutz. Außerdem wird das Paket wohl versichert und zu tracken
sein.

Nur wenn dort für irgendwelche Aktionen (Nachforschung was weiss ich)
Kosten entstehen, möchte ich ebenfalls nicht darauf sitzenbleiben.

Ich hoffe ihr versteht, dass ich mich irgendwie absichern möchte?

Danke & Gruß
Markus

von Markus M. (adrock)


Lesenswert?

Update der Liste:

Bart Verberne (bartv)               ->  200 Stück
Florian Fricke (flofri)             ->  500 Stück
Klaus K. (leo9)                     -> 1000 Stück
Marcel S. (marcel_74)               ->  200 Stück
Markus M. (adrock)                  ->  500 Stück
Michael Frangenberg (startrekmichi) ->  400 Stück
O. Hagendorf (ohagendorf)           ->  200 Stück
Paul H. (paul_h)                    ->  200 Stück
S. Q. (frido2001)                   ->  200 Stück
Simon Budig (nomis)                 ->  200 Stück
Stefan V. ((vollmars) )             ->  200 Stück
Steve F. ((kpy3ep))                 ->  200 Stück
Steve Zietzschmann                  ->  200 Stück
Thomas Horn ((flaretom))            ->  200 Stück
Tobias Wagner (wagnertobse)         ->  700 Stück
Tom L.  (xedux)                     ->  400 Stück

Summe: 5500



Nochmal vorab:

Ich möchte hier keinen Gewinn machen, aber das Ganze nimmt jetzt schon
ein relativ großes Ausmaß an und ich möchte kein finanzielles Desaster
erleben bzw. für den zeitlichen Aufwand "draufzahlen".

Deswegen mal ein paar Überlegungen von mir dazu, BITTE LESEN:


BEDINGUNGEN / GENERELLES ZUM ABLAUF
===================================

- Alle Besteller müssen dem Organisator ihre Emailadresse mitteilen zur
weiteren Kommunikation
o Ihr erhaltet das letzte aktuelle Angebot vom Verkäufer als Nachweis
o Sowie den aktuellen Status der Bestellung ggf. mit weiteren Nachweisen
(Bestellbestätigung, Versendebestätigung etc.)

 - Sollte unvorhergesehenerweise etwas bei der Bestellung schief laufen
(keine Ware oder Ware fehlerhaft):
o Werden wir das Geld zurückfordern (evtl. PayPal Käuferschutz)
o Werden die evtl. angefallenen Kosten (z.B. für Postnachforschungen
oder Rücksendekosten) entsprechend der bestellten LED Anzahl anteilig
zwischen den Käufern aufgeteilt
o Nach Rückerhalt des Geldes bekommt jeder sein Geld abzüglich der
Kosten zurücküberwiesen

- Ich habe die Kosten nach bestem Wissen recherchiert bzw. berechnet.
Sollten dennoch unvorhergesehene Kosten entstehen, wie z.B zusätzliche
Gebühren für die Zollbearbeitung durch den Paketdienst:
o Werden die zusätzlichen Kosten zwischen den Bestellern entsprechend
der bestellten LED Anzahl anteilig aufgeteilt

- Haftung/Garantie etc.
o Es ist letztendlich ein Privatverkauf.
o Keine Rücknahme bzw. Widerrufsrecht
o Ich kann keinerlei Garantie/Haftung etc. für die Ware übernehmen
o Sollte die Bestellung aus irgendwelchen anderen Gründen nicht
zustandekommen (Explosion der Fabrik etc.), erhaltet ihr natürlich alle
euer Geld vollständig zurück

- NACHWEISE
o Über alle Aktionen (Angebote, Bestellungen, Zahlungen, etc.) werde ich
an die Besteller-Emailadressen NACHWEISE schicken, so dass die
Geschichte möglichst transparent ist.



VORSCHLAG ABLAUF / ZEITPLAN
===========================

- SO 09.12., 22:00: Frist für die Bestellung (Der Thread hier war lange
genug da, jetzt muss es mal weitergehen)

- Danach Kalkulation der Kosten:
o 10k Grenze erreicht? Dann 0,13USD sonst 0,14USD pro LED
o Versandkosten vom Händler + 11,90 für Zollabwicklung (voraussichtlich)
werden durch die Anzahl der Besteller geteilt
o Versandkosten: DE pauschal 2,50€, Europa (DHL): 9 EUR, pro Bestellung

- MO 10.12.: Mitteilung an die Besteller per PN über den zu zahlenden
Betrag

- MO 17.12.: Prüfung wer bezahlt hat. Von wem bis dahin kein Geld
eingegangen ist (oder sonst irgendwie glaubhaft gemacht werden konnte,
dass er den Betrag angewiesen hat) wird von der Bestellerliste gelöscht

- DI 18.12.: Bestellung beim Lieferanten



Viele Grüße
Markus

von Franzis I. (reparateur)


Lesenswert?

Hallo, ich wäre mit 200 leds dabei

von Tom L. (xedux)


Lesenswert?

Updatest Du mich bitte mit 1000 Stück?! also insgesamt 1000, nicht mehr
400!
Danke :)

von Gerhard W. (gerhard_w)


Lesenswert?

ich würd mich auch gern mit 200 Stück mit dran hängen.
PN mit meiner Email ist raus.

von Tom L. (xedux)


Lesenswert?

könnte was werden mit 10k bis Sonntag :)

von Al L. (all)


Lesenswert?

Wie bereits erwähnt bin ich mit 250 st. dabei! (fehle aber noch in der
Liste)

Gruß

all

von Tom L. (xedux)


Lesenswert?

jo hab ich auch schon gesehen, ich denke die Administration sollte
Markus weiter machen. Trägt er bestimmt noch nach

von R. M. (rmax)


Lesenswert?

Ich hätte auch Interesse, allerdings eher an Strips aus diesen LEDs,
aber die scheinen ja momentan nicht zur Debatte zu stehen, oder?

von Tom L. (xedux)


Lesenswert?

richtig...wobei ich die Strips bis jetzt auch nur ohne in der LED
integriertem controller gesehen hab

von R. M. (rmax)


Lesenswert?

Weiter oben im Thread war schonmal von Strips aus diesen LEDs die Rede
und auch bei Aliexpress liefert eine Suche nach "strip WS2811" ettliche
Ergebnisse, die gemäß Beschreibung und Abbildung aus LEDs mit
integriertem Controller bestehen.

von Simon B. (nomis)


Lesenswert?

Tom L. schrieb:
> richtig...wobei ich die Strips bis jetzt auch nur ohne in der LED
> integriertem controller gesehen hab

Nein, es gibt die Strips mit genau den gleichen LEDs wie aus dieser
Sammelbestellung, mit 60 LED/m.

Ich hätte auch Interesse an 4-5m (eine Rolle) in Silikonummantelung
(siehe z.B. meinen Link von oben:
http://www.aliexpress.com/item/bla/697852557.html (wobei die
Beschreibung etwas inkonsistent ist...).

Aber es wäre halt vermutlich ein deutlicher Mehraufwand für Markus,
deswegen weiß ich nicht ob er darauf Bock hat...

Viele Grüße,
         Simon

von Tom L. (xedux)


Lesenswert?

jo irgendwie komisch... erstens ist es wohl der 2801 controller.. und
zweitens ist er wohl nicht in der LED integriert, sondern wie unten in
der Tabelle zu sehen ist 12 controller/m für 36 leds ...wobei
komischerweise oben steht, dass es 60 LEDS/m sind. dubios. kann man denn
mit dem 2801 3 LEDS steuern??

von R. M. (rmax)


Lesenswert?

Jeweils drei in Reihe an 12V.

von Tom L. (xedux)


Lesenswert?

edit: hm kann man wohl, allerdings nur parallel :D man muss die also im
3er pack ansteuern. es stört mich auch irgendwie, dass in der
Überschrift die Rede vom 2811 ist, in der Tabelle aber der 2801
angegeben ist. immernoch dubios. oder copy and paste Fehler. für mic
htrotzdem unbrauchbar, da man nicht jede LED einzeln ansteuern kann.
Und trotzdem sind die LEDS, obwohl sie ohne integriertem controller
sind, teurer als diese hier. Ok, schon aufn Strip gelötet und so weiter.
Ist dann halt Anwenderentscheidung, ob man sowas haben will

von R. M. (rmax)


Lesenswert?

Ja, dieses Angebot ist wirklich konfus, da müßte man ggf. mal
nachfragen. Es werden bei Aliexpress aber auch Strips angeboten, die
gemäß Abbildung und Beschreibung ganz eindeutig aus LEDs mit eingebautem
WS2811 bestehen, z.B.:

http://www.aliexpress.com/item/x/653641294.html (30/m)
http://www.aliexpress.com/item/x/633124138.html (60/m)

Ich denke, ohne integrierten Chip wären 60LEDs/m auch kaum machbar,
zumindest nicht, wenn sie auch noch gleichmäßig verteilt sein sollen.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
