Announcement: there is an English version of this forum on Hi, ja, ich kann es nicht lassen – diesmal aber nur die reine Platine, keine Bauteile. Die Infos aus Beitrag "Sammelbestellung Transistortester" gelten so immernoch. Platine 3,50€/Stück Versand: unversichert 1-2 >2 Deutschland 2,50€ 3,05€ EU 3,10€ 5,05€ versichert als Einschreiben +2,05€, Haftung bis 25€/EU 30SZR (ca 35€). Eintragen dürft ihr euch unter https://docs.google.com/forms/d/1RVaBbgjLJDhWbcpL4wdGuCRCnXfW_oOZQJTpyE_pLrM/viewform Grüße Moritz
Wie hoch waeren die Versandkosten in die Türkei? Bis anhin wurden alle Sendungen aus Deutschland zu EU Konditionen versand. Weiss aber nicht, wie Du das handhabst.
Hallo Moritz, das ist ja sehr erfreulich dass du eine weitere (Sammel)Bestellung ausführts. Ich habe meine Platinenwünsche schon über den angegebenen Link eingetragen. Danke dir recht herzlich für deine Aktivitäten und freue mich schon auf die Platinen. Gruß Arcturus (Wolfgang)
Hallo Moritz, was ist mit der letzten Sammelbestellung? Noch ist nix angekommen.... Gruß Old-Papa
Old Papa schrieb: > was ist mit der letzten Sammelbestellung? > Noch ist nix angekommen.... Die ist komplett in der Post, siehe anderer Thread. Du solltest dazu eigentlich auch eine Mail bekommen haben. Grüße Moritz
Hey :) Um welche Platinen geht es genau, also von Design her? Weil es sind ja mittlerweile recht viele im Umlauf ^^ Vg Andreas
:
Bearbeitet durch User

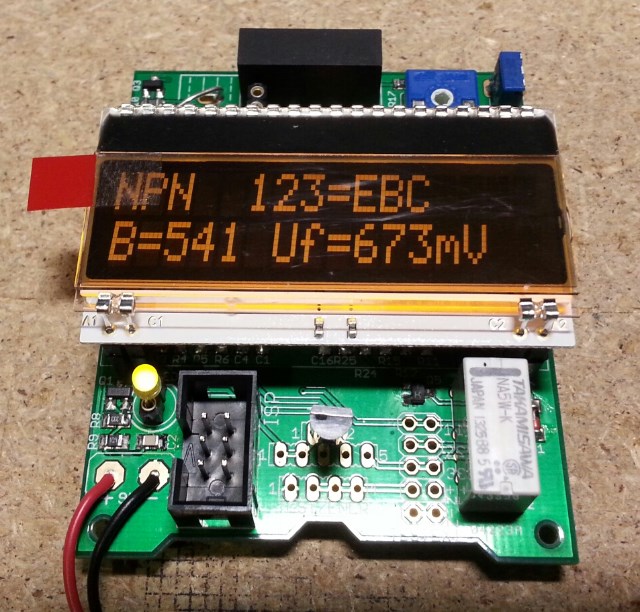

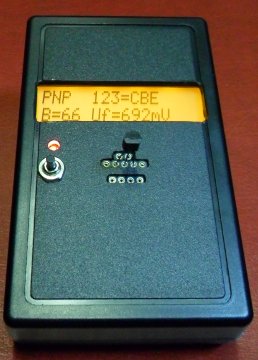

Layout: Beitrag "Re: Transistortester AVR" Fertig aufgebaut: Beitrag "Re: Sammelbestellung Transistortester" Und mein Gehäuse habe ich immernoch nicht fertig bearbeitet :D Moritz
Genau, ich habe heute verschickt – und eben auch genau dazu eine Mail rausgeschickt, die über den Versand informiert. Vielleicht können wir aber die Diskussion zu der alten Bestellung auch im Thread dazu weiterführen ;)
Hallo Moritz, danke für deinen Service. Habe mich grade mit 2 Stück eingetragen. Noch ein Lob am Rande: Deine Lösung mit dem DOGM und dem Gehäuse gefällt mir wirklich sehr gut. VG Sebastian
Hi Habe mich auch für 2 Platinen eingetragen. Freue mich schon darauf Kalle
Adapterplatinen sind je 2 Stück (zusammenhängend) bei jeder Platine mit dabei. Oder soll ich dafür jetzt noch etwas extra nehmen? ;) Grüße Moritz
Ich habe noch einmal begonnen, die häufigsten Fragen unter http://moritz.augsburger.name/pages/ttest-sb-info.html zu beantworten. Dort gibt es auch ein Bild der beiden Platinen, wie sie zusammen geliefert werden. Die Seite kann ich dann doch etwas einfacher aktualisieren als irgendwelche Einträge hier im Thread. Bei dort nicht beantworteten Fragen am besten einen kurzen Hinweis per PM schicken, dann ergänze ich diese.
Moritz A. schrieb: > Ich habe noch einmal begonnen, die häufigsten Fragen unter > http://moritz.augsburger.name/pages/ttest-sb-info.html zu beantworten. Sieht gut aus!
Ich lese da nur: unorganisiertes sammelsurium sammlung irrelevanter kleinigkeiten nichts zum Transistortester
Oops, mein Fehler – das stand noch nicht auf veröffentlicht. Jetzt aber!
Ich habe mich auch gerade für 2 Platinen eingetragen. Vielen Dank für das Angebot und Deine Mühe! viele Grüße, Jacqueline
So, alle Eingetragenen sollten jetzt eine Mail bekommen haben, aber seltsamerweise habe ich die Kopie die an mich rausgeht nicht bekommen. Daher die kurze Frage: Kam was an? Ansonsten muss ich den Prozess wohl nochmal antreten. Grüße Moritz
Hallo, die Mail kam an und das Geld ist schon unterwegs. VG! Sebastian
Hallo Moritz, bei mir kam die Mail ebenfalls an und das Geld ist auf dem Weg zu Dir. viele Grüße und ein schönes Wochenende, Jacqueline
Hallo Zusammen, erstmal auch vielen dank an Moritz! Unverschämte Frage macht jemand eine Sammelbestellung der Bauteile ? Gruß, Christian
So, mir kam da gerade noch eine "Feststellung": Q6 ist derzeit ein IRFR 9024, 0,45€@reichelt, eigentlich spricht nix dagegen die durch eine IRLML 6402, 0,15€@reichelt zu ersetzen. Oder hat sich jemand jetzt schon alle Bauteile geordert und ein Problem damit? Ich will jetzt niemanden hier durch nachträgliche Änderungen überrumpeln. UPDATE: Ich sehe gerade, ich kann sogar beide Footprints zur wahlweisen Bestückung unterbringen.
:
Bearbeitet durch User
Hallo Moritz, ja die Mail war eingegangen, Betrag und ein Dankeschön sind unterwegs. Gruß Wolfgang
Da Fragen nach einem fertig programmierten Controller kamen: Beitrag "Re: Sammelbestellung Transistortester"
Hallo, habe leider erst gestern Nacht gesehen, dass die Mail eingegangen ist. Hoffe ich komme heute im Laufe des Tages dazu das Geld zu überweisen. Gruß York
Hab das Geld auch gestern überwiesen und mir als alles bei reichelt bestellt. Verschickst du die Platinen direkt oder werden die erst noch produziert? Eventuell kann ich ihn am Wochenende ja schon zusammenbauen :D
Die werden, wie der Name _Sammel_bestellung sagt, für alle gesammelt bestellt und danach verschickt. Somit wird es dieses WE also noch nichts.
Moritz A. schrieb: > Somit wird es dieses WE also noch nichts. Hallo Moritz, Danke für deine Mühe. Habe das Geld auch gestern überwiesen. Ich will jetzt nicht drängen aber gibt es einen groben Plan, wann die Platinen verfügbar werden? Habe dazu keine Info gesehen. Danke und schöne Grüße Ales
Ales D. schrieb: > gibt es einen groben Plan Ja, das interessiert. :-) Aber da ich durch mein Studium eh keine Zeit habe das in nächster Zeit aufzubauen, drängt es bei mir nicht. ;-)
Ales D. schrieb: > Ich will jetzt nicht drängen aber gibt es einen groben Plan, wann die > Platinen verfügbar werden? Habe dazu keine Info gesehen. Ich gehe mal mit Bestellung, Lieferung und Versand vorsichtig von Ende des Monats aus, allerdings habe ich bei der letzten SB gemerkt dass ich gerne zu optimistisch kalkuliere, also nagelt mich bitte nicht darauf fest. Ich informiere aber gerne über jeden Schritt, so dass es absehbarer ist wann es soweit ist. Grüße Moritz
Soooo, ich hab mich auch nochmal schnell in die Liste eingetragen. Hab noch eine kurze Frage zum Display, kann man da nun auch ein 2E normales Display nehmen oder muss es das teure sein? Kann von mir auch ein normales größer sein, das Gerät soll nicht mein ständiger Begleiter werden ;) Danke für die Mühe! Gruß Arne
:
Bearbeitet durch User
Arne M. schrieb: > Hab noch eine kurze Frage zum Display, kann man da nun auch ein 2E > normales Display nehmen oder muss es das teure sein? Kann von mir auch > ein normales größer sein, das Gerät soll nicht mein ständiger Begleiter > werden ;) Im Prinzip ja, aber: - Die Pins sind anders angeordnet, d.h. du musst sie im Kabel irgendwie drehen - Du musst ein Kontrast-Poti irgendwo unterbringen - Du brauchst eine andere Firmware
Drähte und ein Poti ran sind ja keine wiklichen Probleme, eine andere Firmware raufpacken auch nicht, aber eine andere Firmware her bekommen könnte eins werden... Gruss Arne
Arne M. schrieb: > aber eine andere Firmware her bekommen > könnte eins werden... Da kannst du die "standard" Version von KH nehmen. Oder einfach die neueste anpassen (DEFINEs) und kompilieren. Die für Moritz sein Layout ist ja die gleiche nur mit der Option "DOGM". :-)
Ahh ok danke dir! Muss gestehen hab mich noch nicht näher mit dem Projekt befasst, dass sollte dann für mich hoffentlich machbar sein! Zufaellig grad bei ELV am bestellen, mal sehen, was ich dann gleich an Teilen mitbestellen kann! Gruss Arne
:
Bearbeitet durch User
SE schrieb: > Da kannst du die "standard" Version von KH nehmen. > Oder einfach die neueste anpassen (DEFINEs) und kompilieren. > > Die für Moritz sein Layout ist ja die gleiche nur mit der Option "DOGM". > :-) Nicht ganz, siehe Beitrag "Re: Sammelbestellung Transistortester" Grüße
Habe auch eine Platine bestellt, wird das erste Mal SMD, bin gespannt. Vielen Dank für deinen Einsatz!
So, Platinen sind bestellt, und auch alle schon vergeben. Wer eine Mail mit Kontodaten bekommen hat, ist dabei. C.B. war leider der eine zu viel. Grüße Moritz
:
Bearbeitet durch User
Wird es denn noch eine 3. Runde geben? Ich würde auch nochmal welche nehmen! (Teile für meinen 1. kommen heute und kann den ersten Tester dann hoffentlich am Sonntag aufbauen! :))
Noch ist das Formular ja offen, wenn sich da genügend Leute eintragen kann ich es mir vorstellen. Ich würde einfach mal schauen, wie viele in 1 Monat dann drinstehen, dann gibt es nochmal ne Mail ob immernoch Interesse, und falls ja wird geordert.
Wie ist der Status? Gibt es schon einen Termin wann man mit den Platinen rechnen kann?
Die Platinen sollen heute in meine Richtung versendet werden, dauert dann nochmal ca 10 Tage bis sie hier eintreffen und weiter verteilt werden können.
Platinen kamen heute an. Es sollten auch alle soeben eine Mail erhalten haben. Grüße Moritz
Moritz A. schrieb: > Noch ist das Formular ja offen, wenn sich da genügend Leute eintragen > kann ich es mir vorstellen. > > Ich würde einfach mal schauen, wie viele in 1 Monat dann drinstehen, > dann gibt es nochmal ne Mail ob immernoch Interesse, und falls ja wird > geordert. Hallo Moritz, ich hab jetzt fast alle Threads zu diesem Theme durchgeackert seufz. Respekt vor deiner Arbeit! Wenn es noch möglich ist würde ich auch gern bei der nächsten eventuellen Sammelbestellung beteiligen. Habe mich in dein Formular eingetragen. Vielen Dank! Gruß, Joachim P.S.: gibt es eigentlich schon fertige öffentliche Reichelt-Warenkörbe? Sorry, falls ich sie in der Menge der Links übersehen haben sollte...
Joachim A. schrieb: > P.S.: gibt es eigentlich schon fertige öffentliche Reichelt-Warenkörbe? > Sorry, falls ich sie in der Menge der Links übersehen haben sollte... Schon erledigt, gefunden :)
Wer noch ZIF-Adapter oder sonstwas möchte: Beitrag "Sammelbestellung Transistortester III - schnelle Runde"
Angehängte Dateien:
-
120 KB

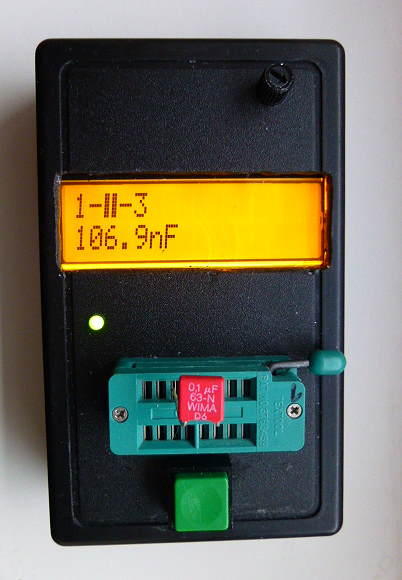

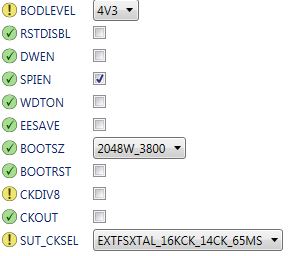

Die Platinen sind gestern angekommen. Vielen Dank für deinen Service! Trotz kleiner Alternativbestückungen lief der Tester auf Anhieb mit deinem Kompilat für den Mega328 (auf meinem Mega328P). Programmiert habe ich übrigends über AVR Studio. Dort habe ich auch die Fuses manuell gesetzt. Es fehlt nur noch der P-Mosfet. Den habe ich grad nicht am "Lager" ;-) Zum SMD Adapter: Zur not kann man den Lötstopp mit einem Glasfaserstift und viel Gedult wegrubbeln.
Ich antworte mal:) Das Bild taeuscht nicht aber dein Blickwinkel :) Die LED ist ueber den Schalter angeordnet!
Mal eine bescheidene Frage: Kann mir einer 1-2 100k und einen 18k 0, 1% SMD Widerstand 0805 zukommen lassen. Meine liegen in irgendeiner Ritze, und dafür neubestellen... Danke Thomas

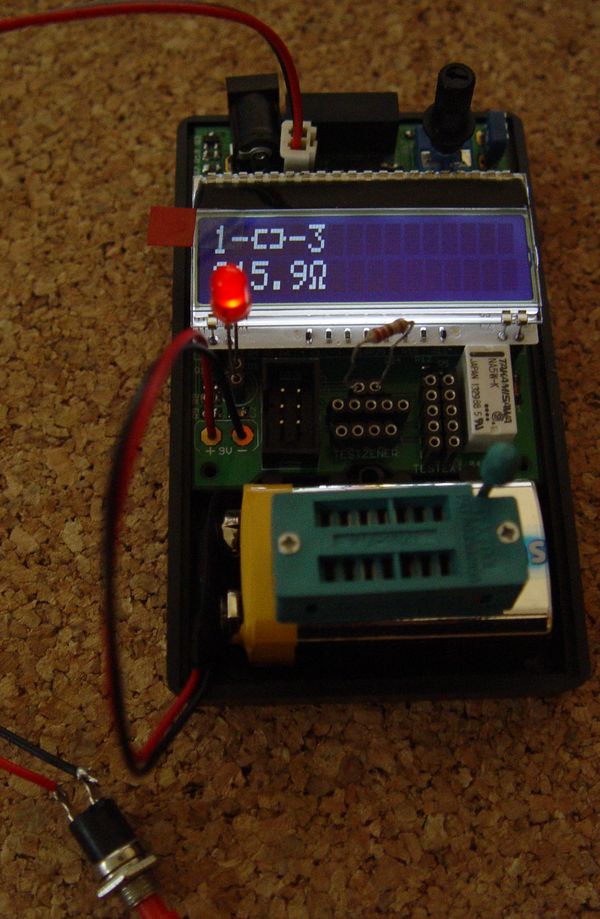

Uh kann mir einer den gedachten Aufbau für das LCD erklären? Das PCB selbst ist ja dank Moritz Bestückungsplan kein Thema. Der Aufbau mit folgenden Elementen für das EA DOGM Display erschließt sich mir aber leider nicht. Laut Warenkorb habe ich: 1x Buchsenleiste, 20-polig, einreihig, RM 2,54, gerade; SPL 20 * 4x Buchsenleisten 2,54 mm, 1X10, gerade; MPE 094-1-010 1x Stapelleiste, 10-polig, einreihig, Höhe 38mm; STAPELLEISTE 10 Wie sollten die obigen Teile genutzt werden? Die MPE 094-1-010 würden nur durch Feilen die 20er Reihe als 2x10 füllen. Und Brechen lässt sich dieser Typ eher nicht, im Gegensatz zu SPL 20. Auf der anderen Seite reicht die Stapelleiste mit 10 Polen nicht um alle Pins des DOGM zu kontaktieren. Wie sollten die obigen Teile genutzt werden? -- Momentan habe ich effektiv keinen der 3 Posten genutzt sondern habe eigene Buchsenleisten ( MPE 115-1-036 ) genutzt, welche höher sind als die SPL20. Darauf dann direkt das DOGM+Hintergrundbeleuchtung. War solange toll bis ich den ATmega auf den Sockel eingesetzt habe, jetzt ists leider ein bischen zu hoch, so dass der Kontakt zum Display nicht mehr 100% ist :(. -- Hinweise: * Bei der Stapelleiste wird im Reichelt Warenkorb Tooltip angezeigt, dass man 2 benötigt. - Die genannten MPE 115-1-036 kann man besser kürzen als die im Warenkorb genutzten.
Angehängte Dateien:
-
150 KB
Thomas S. schrieb: > Uh kann mir einer den gedachten Aufbau für das LCD erklären? Das PCB > selbst ist ja dank Moritz Bestückungsplan kein Thema. Der Aufbau mit > folgenden Elementen für das EA DOGM Display erschließt sich mir aber > leider nicht. Ich habs so gelöst. Kann dir aber nicht mit Sicherheit sagen, ob alles aus dem Warenkorb ist, habe solche Leisten und Buchsen auf Halde.
Thomas S. schrieb: > 1x Buchsenleiste, 20-polig, einreihig, RM 2,54, gerade; SPL 20 * > 4x Buchsenleisten 2,54 mm, 1X10, gerade; MPE 094-1-010 > 1x Stapelleiste, 10-polig, einreihig, Höhe 38mm; STAPELLEISTE 10 Ich meine ich hatte mir das folgendermaßen gedacht: MPE 094-1-010 fürs LCD (1x 2x10, je 2x 2 für Beleuchtung) SPL 20 für die Messkontakte, in die mittlerein noch MPE 094-1-010 zum "höherlegen" rein) STAPELLEISTE 10 für die Verbindung zum SMD-Testboard. Thomas S. schrieb: > Die MPE 094-1-010 würden nur durch Feilen die 20er Reihe als 2x10 > füllen. Das ist ungeschickt, da muss ich den WK evtl. nochmal überarbeiten. Das lief bei mir auch nur auf der Basis "was habe ich noch da", und danach der Versuch, das bei Reichelt zu rekonstruoeren. > Und Brechen lässt sich dieser Typ eher nicht, im Gegensatz zu SPL 20. Unter Aufopferung eines Pins lässt er sich durchaus trennen. Grüße Moritz
Angehängte Dateien:
Hi Bernd und Moritz, danke für die Info und das Bild. Muss mal schauen vielleicht kann ich die SPL20 noch für eine Erhöhung nutzen, damit das Display nicht direkt auf dem ATmega aufliegt. Bzgl. der MPE 094-1-010 ( ich hätte ja auch feilen können, damit ich sie nebeneinander kriege :). Anbei ein Bild des Aufbaus mit Widerstandsmessung. Demnächst auch mit Textoolsockelanschluss :). Für alljene, welche nach dem Basteln schnellstmöglich loslegen wollen, empfehle ich wie schon von Sebastian Engel verlinkt, die .hex und .eep Dateien unter: Beitrag "Re: Sammelbestellung Transistortester" , welche man z.B. via AVR-Studio direkt auf den ATmega schreiben kann. Zudem habe ich einen Screenshot zu möglichen Fusesettingsänderunge angehängt. Hoffe die passen so. Und noch eine Frage an euch zum Display: Wenn man nicht von oben draufschaut sondern schräg sieht es aus als würde das Display flimmern. Wisst ihr warum das so ist? Opt. Effekt? Viele Grüße und Danke an Moritz und Karl-Heinz für das tolle Hardware und Softwareteil! Grüße, Thomas
Angehängte Dateien:
-
43 KB
Hallo Moritz, vielen Dank, die Platinen sehen richtig gut aus. Anhand des Bestückungsplans klappte der Aufbau problemlos. Grüße Alex
Hi, das Paket mit den nachgelieferten SMD-Adapterplatinen kam heute an. Ich kann noch nicht sicher sagen wann ich zum Verpacken komme, im Moment plane ich mit Sonntag. Grüße Moritz
Hallo Moritz, habe meine Platinen heute bekommen und werde mich mal an den Aufbau machen. Danke nochmal für Deinen Service! Micha
Hallo Moritz, habe die Platinen auch erhalten, vielen Dank für Deine Mühen. York
Ich habe vom Nikolaus auch einen Platinensatz bekommen, vielen Dank! (Mal schauen wie der Aufbau klappt, ich Unwissender habe stumpf den Reichelt-Warenkorb bestellt, nun aber gelesen daß der nicht aktuell ist?) Jörg
Jörg H. schrieb: > (Mal schauen wie der Aufbau klappt, ich Unwissender habe stumpf den > Reichelt-Warenkorb bestellt, nun aber gelesen daß der nicht aktuell > ist?) Nein, für die 2er-Version passt er noch, die ist sozusagen ein Zwitter der mit beiden Warenkörben geht. Erst für die 3er ist der neue verpflichtend. Grüße Moritz
Angehängte Dateien:
-
12 KB -
12 KB

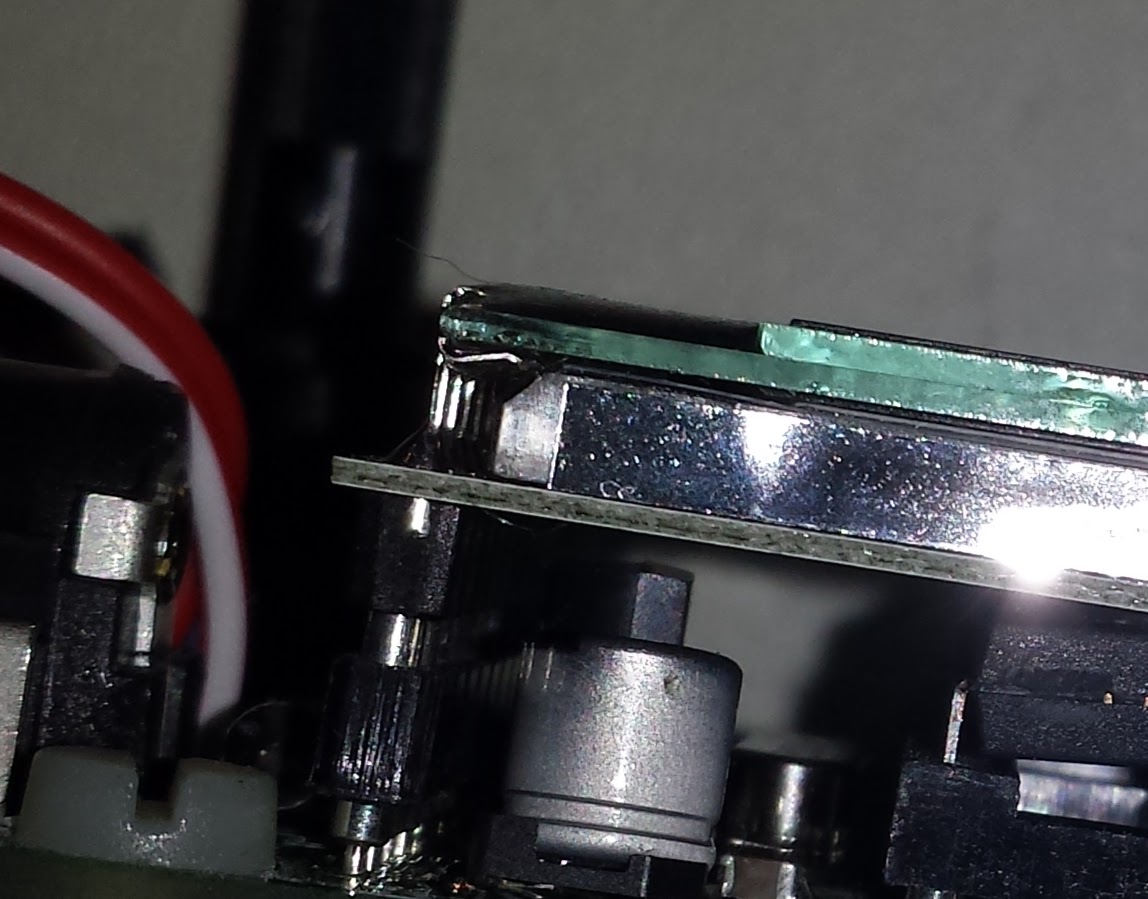

Thomas S. schrieb: > Und noch eine Frage an euch zum Display: Wenn man nicht von oben > draufschaut sondern schräg sieht es aus als würde das Display flimmern. > Wisst ihr warum das so ist? Opt. Effekt? Hallo Thomas, habe den Flimmereffekt auch. Er tritt durch die PWM der Hintergrundbeleuchtung auf. Wenn Regler 2 nahezu voll oder voll aufgedreht ist verschwindet der Effekt. Welche Frequenz sollte der LM339 haben? Bei mir läuft der auf 170 Hz. Ich häng mal 2 Bilder an. Das ist gemessen am Ausgang des U5 (BCR421U) Gruss Klaus
:
Bearbeitet durch User
Hallo, die PWM-Dimmerschaltung ist hier http://led-treiber.de/html/leds_grundlagen.html#PWM-Dimmer beschrieben und sollte ca. 150 Hz liefern. LG Ralf
Angehängte Dateien:
-
11 KB

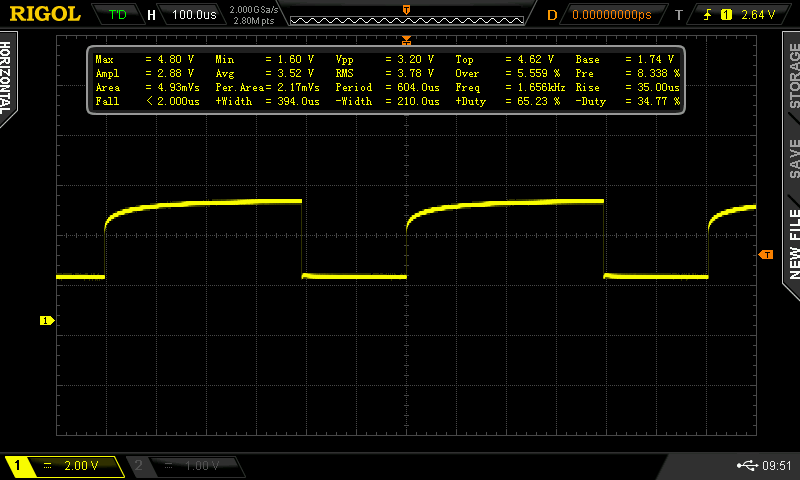

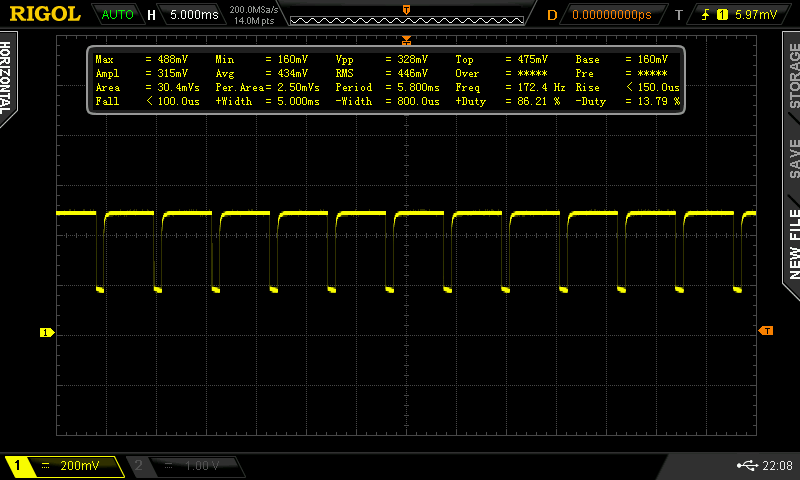

So ich habe mal den C10 gegen einen 10nF getauscht. Damit liegt die Frequenz nun bei 1,7 Khz. Es flimmert auch nichts mehr. Warum bei 170 Hz das Flimmern zu sehen ist? Möglicherweise eine Schwebungsfreqenz zwischen Licht (50/100 Hz) und der LED-Frequenz. Habe mal das Oszi Bild angehangen . Diesmal am LED Treiber Ausgang (U5 Pin2&3) gemessen. Gruss Klaus
Ralf E. schrieb: > Hallo, > > die PWM-Dimmerschaltung ist hier > http://led-treiber.de/html/leds_grundlagen.html#PWM-Dimmer beschrieben > und sollte ca. 150 Hz liefern. > > LG > Ralf Hallo Ralf, habe ich mir auch durchgelesen. Die Frequenz liegt ja bei mir auch bei 170 Hz. (siehe Beitrag Oszi Bilder). trotzdem war das Flimmern sichtbar. Bei 1.7 KHz ist es nun stabil über den Regelbereich von R2. Gruss Klaus
