Transmissions on Alexanderson Day, Sunday,  June 29, 2014

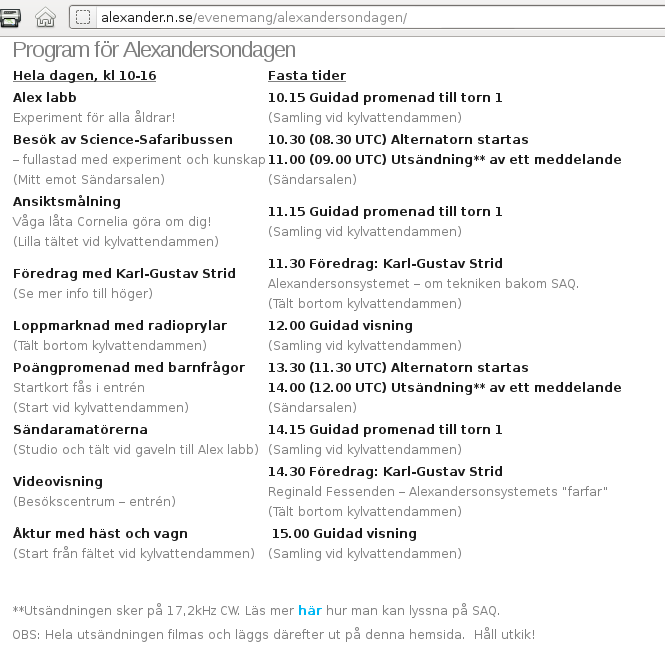

SAQ will be on air on Sunday 29 June. We try to start the transmitter
soon after 08.30 UTC so there will be a test signal from about 08.40 UTC
and a message will be sent at 09.00 UTC. A similar procedure will start
at 11.30 UTC and the message will be repeated at 12.00 UTC. The
frequency is 17.2 kHz CW.



17.2kHz ist zwar fast DC trotzdem im HF, Funk & Felder

Schönes Wochenende
Henrik

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Henrik V. schrieb:
> 17.2kHz ist zwar fast DC trotzdem im HF, Funk & Felder

Naja, ein EM-Feld ist es ja trotzdem. ;-)

Ich will mich diesmal auch dran versuchen.  Mal sehen, was die
Entmagnetisierungsspule so als Rahmenantenne bringt.

Autor: Quer scheißt die Kuh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was, ja is denn heit scho Weihnachten?

Jörg Wunsch schrieb:
> Ich will mich diesmal auch dran versuchen.  Mal sehen, was die
> Entmagnetisierungsspule so als Rahmenantenne bringt.

Berichte dann mal, ob's geklappt hat.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was kann ich denn mit diesem 17,2 kHz Signal anfangen?

Autor: Quer scheißt die Kuh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andächtig mitpinnen ;-)

Autor: Norbert V. (Firma: NoVeWa_A-Funk) (norbby)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Auch Ich werde diesmal wieder auf der QRG lauschen, als RX kommt ein
EKV13 zum Einsatz den ich geschenkt bekommen hatte und wieder zum
Funktionieren brachte, da der RX die VLF Option mit Antennen Diversity
und Scope Anzeige hat hoffe ich das meine Erfolgs aussichten recht gut
sind, ich werde dann Berichten... :)

Bis dann ein schönes Wochenende es 73s de Norby ... -.- .. :)

Autor: Sinus T. (micha_micha)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werde mal wieder mein Ferritstabbündel aktivieren. Das funktionierte
sehr gut. Elektrische Abschirmung war sehr wichtig.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Norbert NoVeWa schrieb:
> als RX kommt ein EKV13 zum Einsatz den ich geschenkt bekommen hatte

Mir hat jemand einen EKD305 als Dauerleihabe hingestellt.  Das Ding
kann sogar noch 50 Hz Netzbrummen "empfangen". :-)  (Offiziell arbeitet
er ab 14 kHz.)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das macht doch jede Soundkarte!

SCNR

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Das macht doch jede Soundkarte!

Mit der gleichen Empfindlichkeit?  Die Soundkarte hier produziert auf
einem der beiden Kanäle derart viel Störpegel, dass man nicht einmal
vernünftig Schallplatten mitschneiden kann; bei leisen Stellen
"zwitschert" es dann deutlich vernehmbar.

Außerdem muss ich den EKD halt nur einschalten, auf dem Computer
müsste ich mich dann auch noch um passende Software kümmern.  Da habe
ich gerade anderes zu tun (Serverumzug auf neue Hardware).

Es gibt natürlich genügend Leute, die das mit einer Soundkarte machen,
das ist richtig.  Aber die brauchen alle irgendwas als selektiven
Vorverstärker.  In Berichten, die ich gelesen habe, sind die Leute
auch damit erst glücklich geworden, als sie mit einem Schleppi fernab
allen städtischen Störnebels in die Natur gegangen sind und dann dort

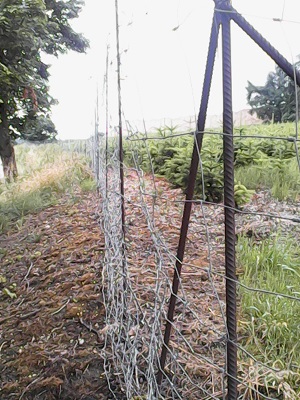

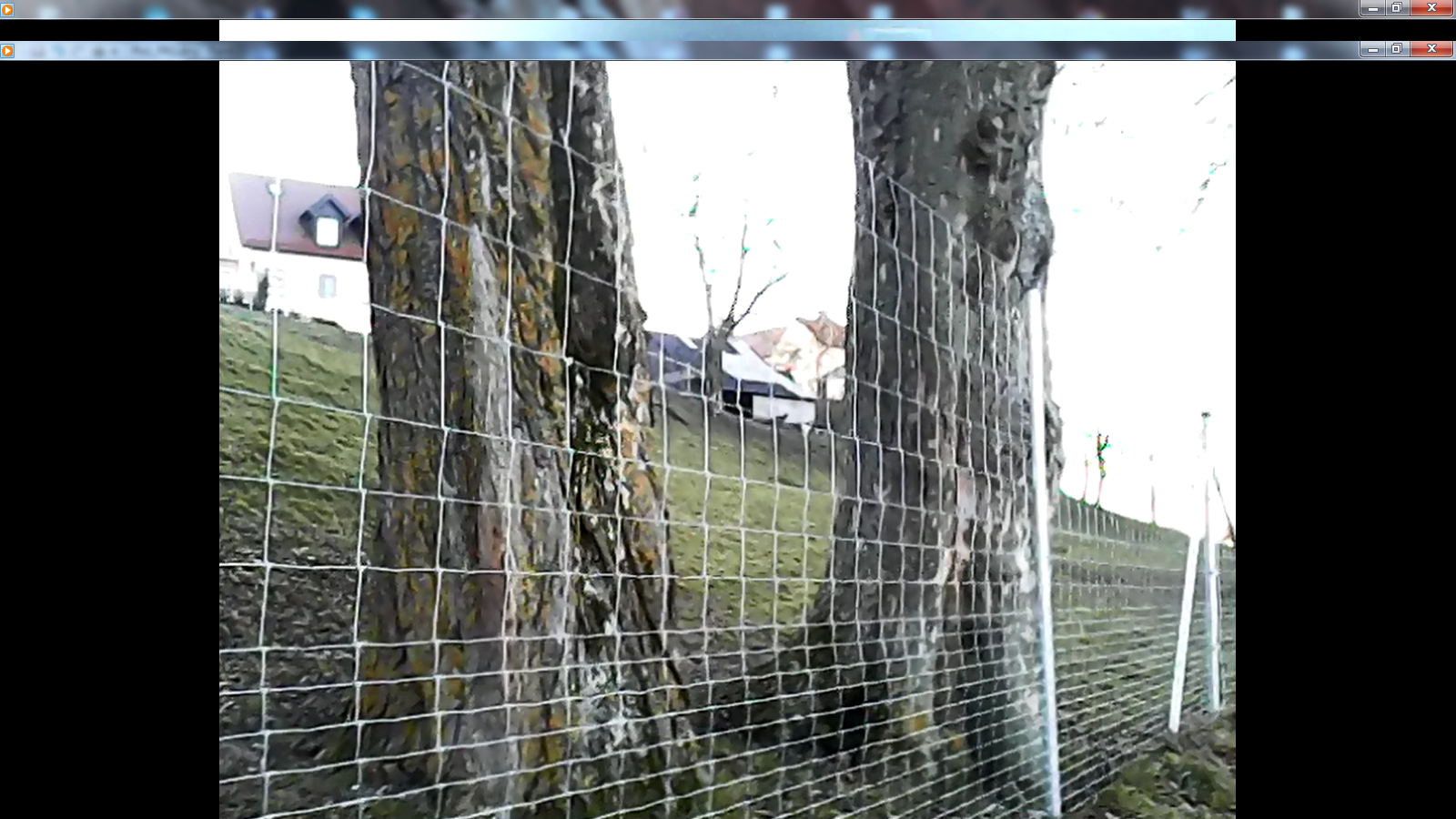

einen (inaktiven) Weidezaun oder dergleichen als Langdrahtantenne
genutzt haben.  (Auch Autobahnleitplanken sollen sich eignen. ;-)

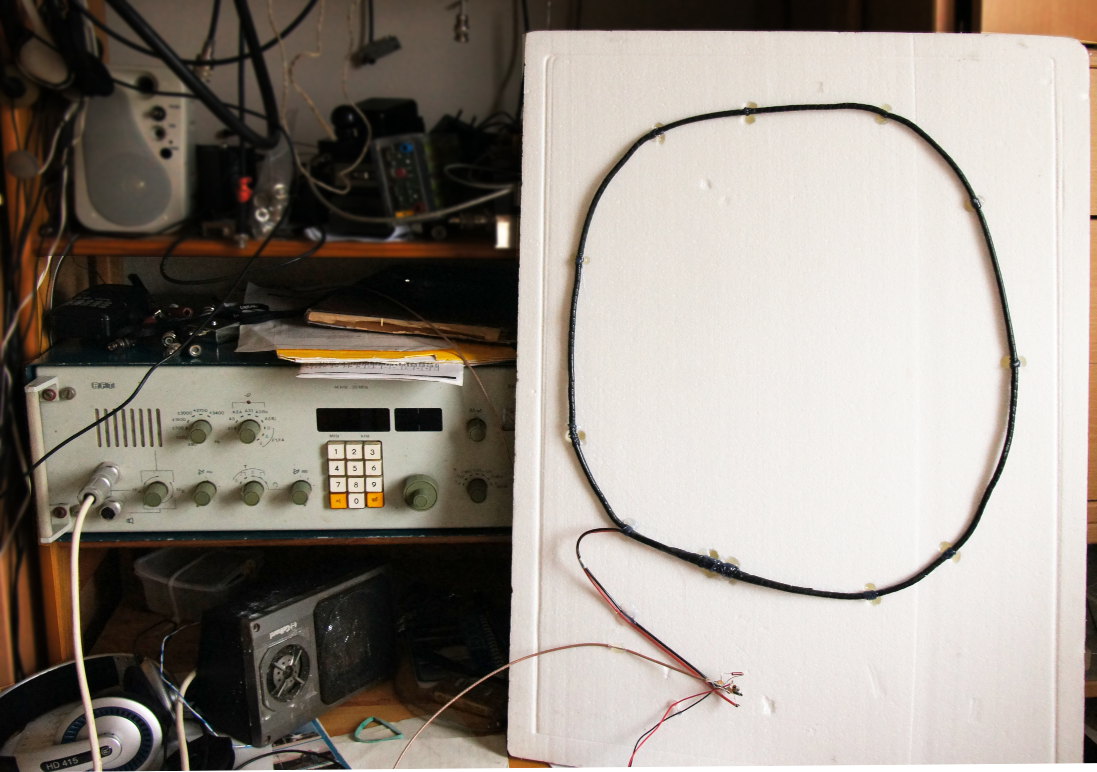

Meine Hoffnung mit dem EKD ist, dass man es mit einer Rahmenantenne +
Impedanzwandler bereits schafft.  Mal sehen.

Autor: :-) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> bei leisen Stellen
> "zwitschert" es dann deutlich vernehmbar.

Das war dann wohl SAQ

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jörg

Na ja das war nicht wirklich ernst gemeint. Aber deutscher Humor muss
halt krachen um erkannt zu werden.

73

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Na ja das war nicht wirklich ernst gemeint.

Ist aber durchaus ernst zu nehmen, es gibt zumindest einige, die das
so machen.

Falls das mit dem EKD und der Rahmenantenne nicht klappt, würde ich
das eventuell auch mal in Erwägung ziehen.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In Süddeutschland reichte zum Empfang in ländlicher Umgebung ein langer
Draht direkt an der Soundkarte.

Mit der kleinen Software "SAQrx", die ohne Installation auskommt, wird
jeder PC mit Soundkarte zum VLF Empfänger. Mehr:

http://dl1dbc.net/SAQ/

Grüße

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Falls das mit dem EKD und der Rahmenantenne nicht klappt, würde ich
> das eventuell auch mal in Erwägung ziehen.

Na wenn du als gemeinsame Komponente eine Rahmanantenne hast und dann
die Auswahl zwischen Soundkarte und EKD, dann würde ich nicht lange
nachdenken, was ich benutze :-)
Wenn es mit dem EKD nicht klappt, brauchst du es mit einer Soundkarte
nicht versuchen.
Und andersrum, wenn du das Signal mit einer Soundkarte empfangen kannst,
dann kann es der EKD in "Studioqualität".

Also wenn es nicht klappt, kannst du nur was an der Rahmenantenne tun,
damit es besser wird.

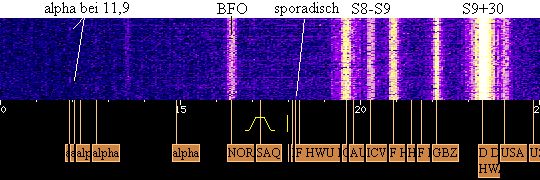

Ich werde es in Ermangelung eines besseren Empfängers mal mit Twente
versuchen. Und bis zur Weihnachssendung habe ich vielleicht auch mal
Zeit, einen RX für SAQ zu bauen.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz Wäscher schrieb:
> Mit der kleinen Software "SAQrx", die ohne Installation auskommt, wird
> jeder PC mit Soundkarte zum VLF Empfänger. Mehr:

Danke für den Tipp! Werde ich testen :-)

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit der Soundkarte kann jeder, real radios are glowing in the dark.

Der Empfang steht und fällt mit der Antenne und den Störungen aus der
Nachbarschaft. Falls die Alphas auf 11.905 kHz, 12.649 kHz und 14.881
kHz zu empfangen sind, gehts mit dem SAQ auf jeden Fall.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> real radios are glowing in the dark.

Naja, dazu zählt der EKD bereits nicht mehr. ;-)

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> Der Empfang steht und fällt mit der Antenne und den Störungen aus der
> Nachbarschaft

Besonders mit Letzterem. Und da muss man gar nicht so weit bis zur
Nachbarschaft, das Böse ist mitten unter uns: Enegiesparlampen,
Schaltneztteile, Router, PLC Modems und und und...

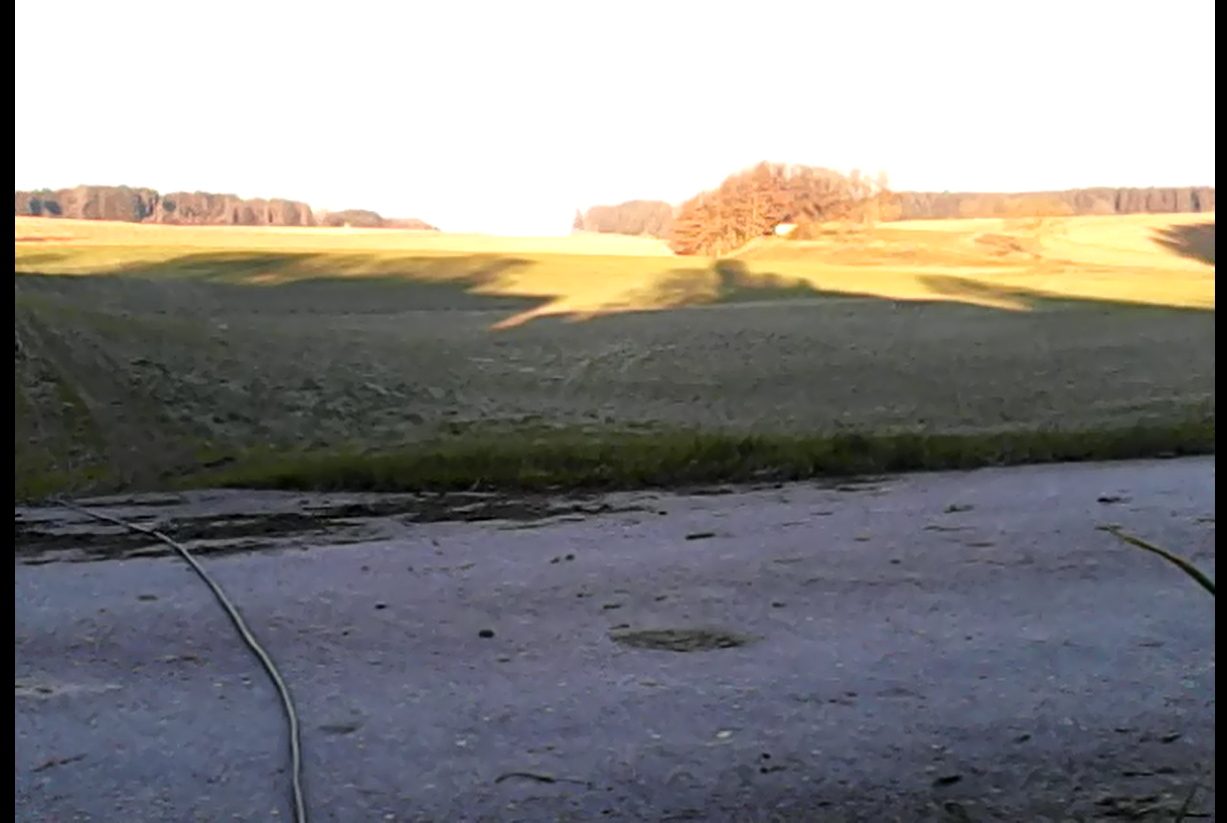

Wenns von daheim nicht geht, dann mit Draht und Laptop raus ins Grüne...

oder etwas mehr Aufwand treiben:
http://afu.boards.net/thread/194/saq-wie-empfangt-ihr-ngstwellensignale

Grüße

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal gucken, was dieses Jahr besser funzt: mein EK 890 oder mein
Perseus...

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieses Jahr würde mich die Qualität einer Langdraht-Antenne im Vergleich
zur Loop-Antenne vom letzten Jahr interessieren. Bis jetzt fange ich mir

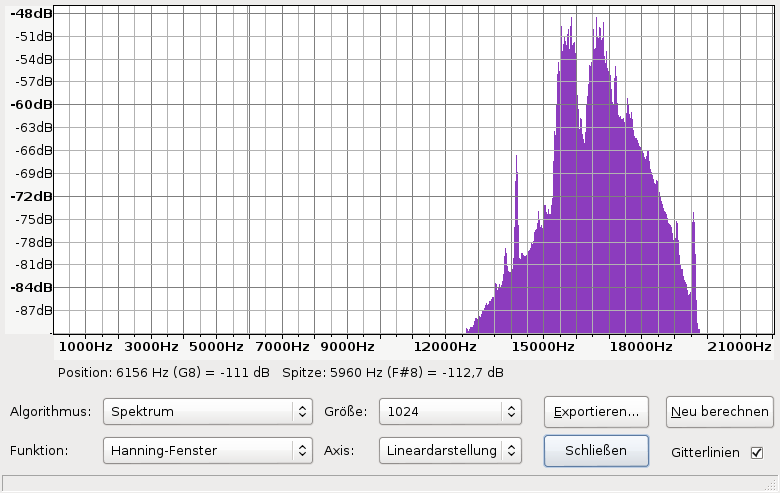

noch zu viel Brumm ein, deshalb muss noch ein weiterer Bandpass
dazwischen. In der Pampa wäre der Brumm vermutlich weg.

Das ist von Weihnachten 2013:
http://www.greencaravan.de/cgi-bin/ediforum/ediforum.pl?forum=7&thread=61

Mitschnitt der Alphas bis 3:00, ab4:40 die Energiesparlampe:
http://www.b-weeber.de/bilder/Grimeton_2013/VLF_Alpha_Signale.mp3

Mitschnitt des SAQ am 23.12.2014, ab 15:40 die eigentliche Sendung:
http://www.b-weeber.de/bilder/Grimeton_2013/SAQ_Grimeton_24.12.2013.mp3

Autor: Sinus T. (micha_micha)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> B e r n d W. schrieb:
>> real radios are glowing in the dark.
>
> Naja, dazu zählt der EKD bereits nicht mehr. ;-)

Doch, ein bischen schon. In der LP "Mischer 1" liegt in Serie mit dem
Antennensignal eine Soffitte, die mit ihrem von Strom abhängigen
Widerstand in den AGC-Regelkreis einbezogen ist. Ab 1mV Antennenspannung
fängt sie an zu glimmen und leuchtet bei starken Signalen richtig hell.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wir hatten den an Bord  http://www.seefunknetz.de/ekd100.htm

Damit habe ich 1981 oder 82 in der Nordsee, vor den Orkneys und den
Faröer Wetterkarten empfangen. Meine längste Reise mit insgesamt über
7000 SM

Im Kattegat drehte die Lütgens ab, darauf folgten drei Tage ziemlich
rauer See an denen wir mit 1/3 Besatzung fuhren, so kam ich als
"Funkmesser" GA IV zum GA I um die Nautischen zu unterstützen.

Charakteristisch der rastende Eingabekodierschalter

angschlossen war ein A3 Faxschreiber

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Charakteristisch der rastende Eingabekodierschalter

Der wurde beim 300er dann durch Tipptasten ersetzt in Verbindung mit
einer 7-Segment-Anzeige (allerdings die alten VQB71, ziemlich
lichtschwach nach heutigen Maßstäben).

: Bearbeitet durch Moderator
Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

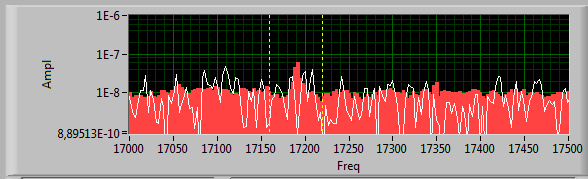

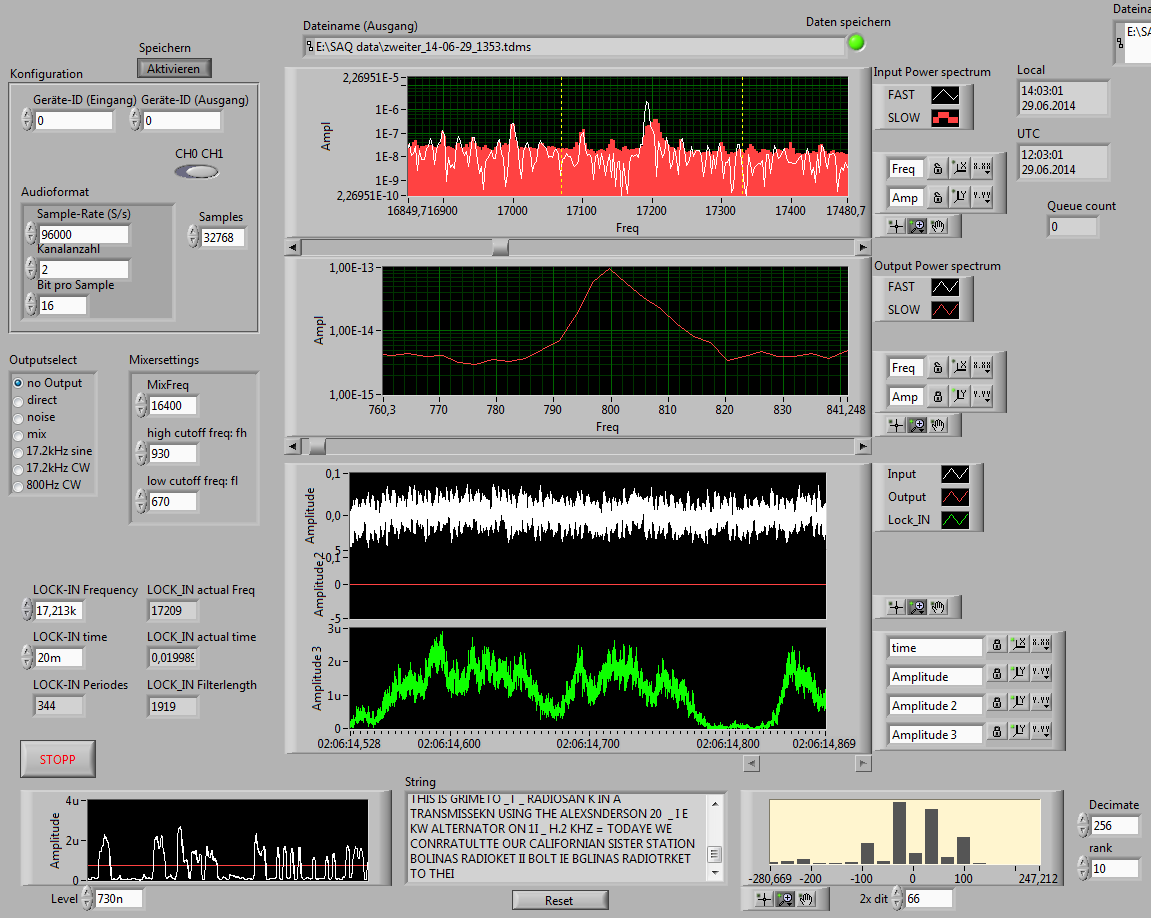

Habe mir in LabVIEW einen Empfänger für die Soundkarte geschrieben, und
einen Morsedecoder dazu, das war schneller als zu lernen das mit Ohr zu
dekodieren :)

http://forums.ni.com/t5/BreakPoint/Listen-to-World-Heritage-Grimeton-Radio-SAQ-on-Sunday-30-June/m-p/2900306#M25419

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> allerdings die alten VQB71, ziemlich
> lichtschwach nach heutigen Maßstäben).

OT on

Fuer mich aber die schoensten von allen

OT off

Bei mir ging letztes Mal der Empfang von SAQ nur mit einer externen
Soundblaster Soundkarte. Der Perseus zeigte nur QRM, auch zu hoeren war
nichts von SAQ. Antenne ist eine HDLA12. zwischen Grimeton und Dresden
liegt vermutlich auch mehr(Meer) Wasser als zwischen Grimeton und
Kristiansund (LA). Der Perseus ist hier der einzige (funktionierende) RX
der den Frequenzbereich kann.

73 und viel Erfolg Morgen

Autor: Norbert V. (Firma: NoVeWa_A-Funk) (norbby)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Hier mal ein kleiner Exkurs zu meinen RX Bedingungen, bzw.den Antennen

Ich habe mir zu der schon vorhandenen MiniWhipe und meiner Doublet, die
sonst für KW  - RX & Sende Betrieb ist noch eine liegende Empfangs Delta
Loop mit 3x 8.75m aus 1.5² Draht gepinnt und in 9m Höhe aufgehängt, die

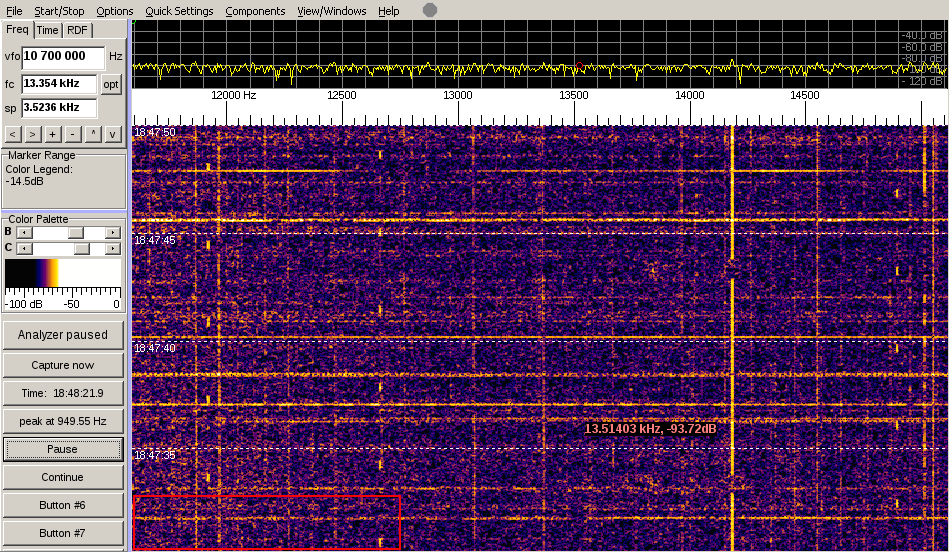

Russischen Alpha Stationen waren mit der D Loop um ca 3dB stärker zu
Empfangen als wie mit der Doublet und ca 1dB besser als wie mit der
MiniWhipe, alles Empfangen mit dem EKV13, die Empfangs Qualität mit
meiner Soundblster waren trotz 192KHz eher gleich null bzw. mehr
Rauschen und Müll (QRM), einzig DCF 77 sind jetzt in den Abendstunden
gerade so über der Rauschgrenze zu "Erahnen" hi, mein Locator ist am
Nördlichen Rand vom Sauerland JO41EL ... :)

Ich warte dann mal wie es Morgen wird wenn Lars auf der Key zu Tasten
beginnt, letztes Jahr war SAQ hier mit einem Uralt Pegelmesser von
Wandel und Goltermann klar und Deutlich zu Lesen...

Ich werde dann Berichten bis dahin noch ein schönes Wochenende es 73s de
Norby

Autor: Jochen F. (jamesy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der wohl teuerste Empfänger für diese Signale ist ein HP 3585A (B). 3 Hz
Filterbandbreite.
# define Ironie aus

: Bearbeitet durch User
Autor: Sinus T. (micha_micha)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit 3Hz Filterbandbreite wirst du zwar feststellen können, dass da ein
Träger ist, aber die einzelnen Zeichen kannst du damit nicht lesen, da
sind 50Hz schon zu eng

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In den Ortschaften sind zu viele Energiesparlampen, Computer,
Schaltnetzteile in Betrieb, die auch in diesem Frequenzbereich senden.
Nach meiner Erfahrung ist ein Mindestabstand
von 300 notwendig um etwas zu empfangen.
Gruß

: Bearbeitet durch User
Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit der Drahtantenne kann ich die Alphas momentan nicht mal erahnen. Mit
der Loopantenne konnte ich diese auch Zuhause hören. Ob es überhaupt
Sinn macht, auf den Hügel zu fahren?

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernd,

Versuch macht ja kluch :-) Noch besser waere vielleicht wandern oder
radeln. Auf einem Foto Deiner Ausruestung, naemlich diesem
http://www.b-weeber.de/bilder/Grimeton_2013/Bild5_provisorische_Loop-Antenne.jpg
, ist ein Detail Deiner Loop zu sehen. Dazu wuerde mich interessieren ob
dieses Foto die fertig aufgebaute Loop zegit? Es sieht fuer mich nicht
nach einer Loop aus, wie ich sie mir aus diesem Kabel vorstelle,
naemlich das die Adern so verschalten sind, das sich eine Loop mit 25
Windungen ergibt. Kannst Du dazu etwas schreiben/zeichnen?

73

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Letztes Jahr war mit Demagnetisierungsspule auf ~ Resonanz mit HDSDR
etwas zu höhren. Jetzt hab ich Netzwerkleitung zu einer Loop mit D~1,2m
und 16 Windungen und C=140nF .... mal sehen was ankommt.
Gestern auf 18kHz die Russen waren immerhin schon zu sehen :)

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jochen Fe. schrieb:
> 3 Hz Filterbandbreite.

Bandbreite ist aber nicht alles; Spektrumanalysatoren sind oft im
Rauschmaß unter aller Sau.  (Weiß nicht, ob das bei diesen NF-SAs
genauso ist.)

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo sven

Die 25 Adern sind zu 25 Windungen verlötet. Der Umfang mit 6,5 m Länge
kann als große Loop aufgespannt werden mit einer Kantenlänge von 1,6 m.

Werden aus dem Kabel jedoch zwei Windungen geformt, so verdoppeln sich
die Einzelwindungen auf 50 und die Kantenlänge halbiert sich auf 80 cm.
Es reduziert sich zwar die Fläche und damit die empfangene Leistung,
aber ich erhalte eine höhere Induktivität und kann dadurch die Loop mit
einem kleineren Kondensator in Resonanz bringen.

Mit 25 großen Windungen erreiche ich eine Induktivität von 4 mH, mit 50
kleinen Windungen dagegen >6 mH. Die Güte beträgt bei 17 kHz 50 bzw. 75
(sagt der Magnet-Loop-Rechner). Es sind 5 Kondensatoren umschaltbar,
wobei jeder Bereich 2-3 kHz Bandbreite abdeckt. Solange die höhre
Impedanz der kleineren Spule gut an den Empfängereingang angepasst
werden kann, sind durch die kleineren Abmessungen subjektiv keine
Nachteile feststellbar.

Gruß, Bernd

Autor: Jochen F. (jamesy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der hat dann einen mittleren Rauschpegel von -145 dBm, Rauschzahl also
zirka 25. Man kann selektiv vorverstärken mit einem extern angehängten
VV.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jochen Fe. schrieb:
> Der hat dann einen mittleren Rauschpegel von -145 dBm, Rauschzahl also
> zirka 25.

Das ist bei VLF-Frequenzen kein blimitierender Faktor. Das externe
Rauschen im Frequenzbereich unter 100 kHz entspricht einer Rauschzahl F
> 100dB

https://www.itu.int/dms_pubrec/itu-r/rec/p/R-REC-P.372-11-201309-I!!PDF-E.pdf

Gruesse

Autor: sven (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

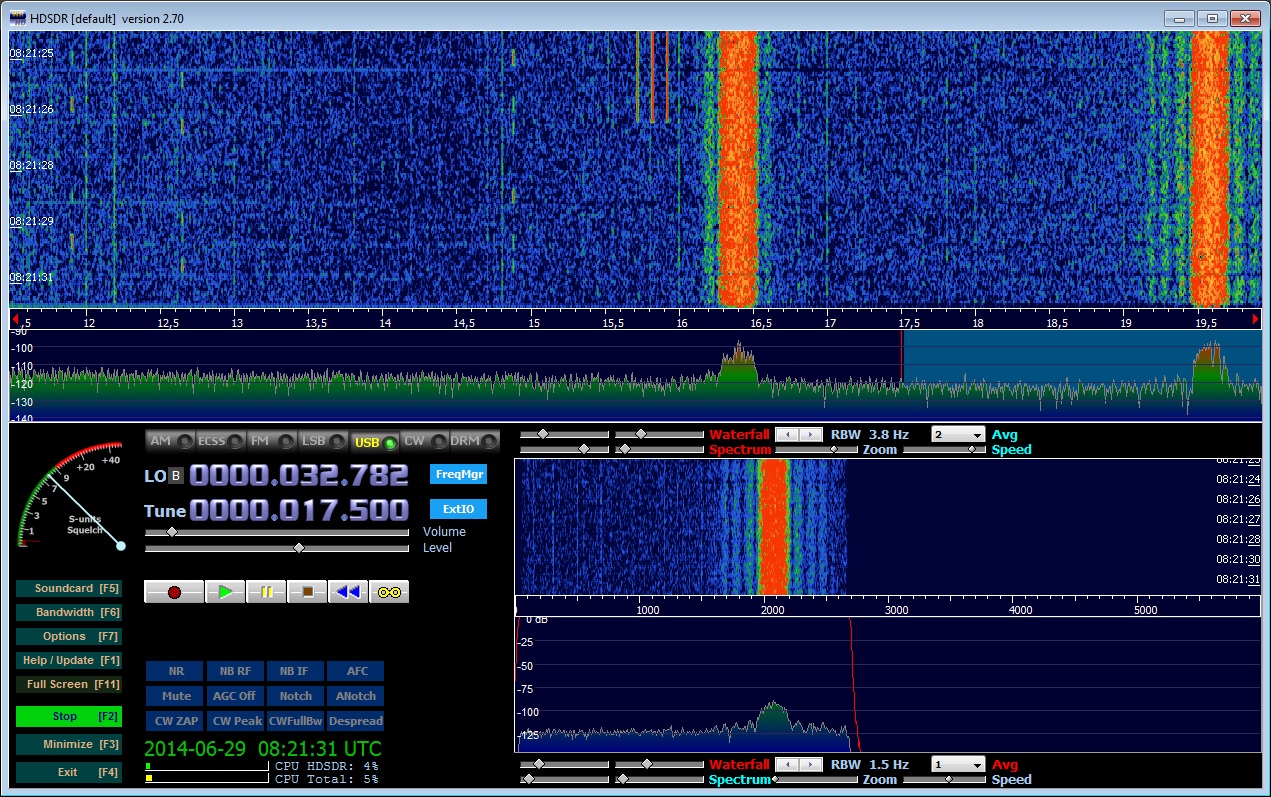

Sieht vielversprechend mit Perseus aus, dieses Jahr :-) Dafuer machen
die externen Soundkarten Probleme und wollen nicht. Mal schauen was die
Aufnahme zeigt, die ab jetzt laeuft.

73

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sie haben sogar noch vor 08:40 UTC begonnen :-)

Autor: Roland Fischer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zur Zeit höre ich auf paralel auf:
http://websdr.ewi.utwente.nl:8901/

dort ist das Signal jedoch welten besser al im Schwarzwald ;-).

Autor: Roland Fischer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

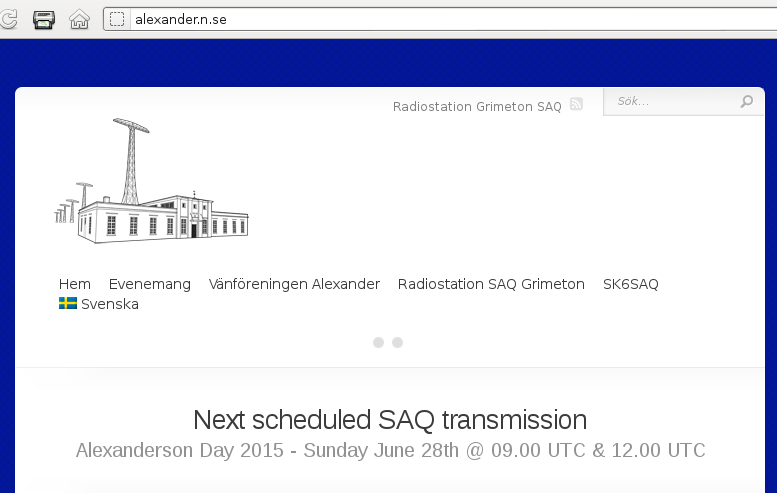

www.alexander.n.se for QSL

na dann warte ich mal auf 12:00 Uhr.

Roland

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit dem EKD und der Entmagnetisierungsspule samt FET-Vorverstärker
gut aufnehmbar, aber nur in der Einstellung mit 100 Hz Bandbreite
(die dann schon mächtig klingelt).  RST würde ich mal 419 geben :),
allerdings hatte ich mit dem Mitschreiben zuweilen meine
Schwierigkeiten.

Mal sehen, ob wir's um 1200 UTC noch schaffen, die Aussendung parallel
mit aufzunehmen.  Diesmal war die Technik dafür erst zu spät
einsatzbereit.

Autor: Helge A. (besupreme)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Yeah. Empfang 10:53 bis 11:07. Mit brute force Antenne am
Mikrofoneingang: 400m Fernmeldekabel auf eine gammliche Trockenbauplatte
mit 4 Haken drauf gewickelt, 220Ω Abschlußwiderstand parallel zum
Mikrofoneingang.

Vorher alle Nachbarn gebeten, mal ne halbe Stunde lang alle
elektronischen Geräte auszuschalten: Beim Empfangsversuch gestern
nachmittag hatte ich jedes Gerät, jede Energiesparlampe, jedes LED-Licht
als Störer drauf.

Ärgerlich nur, daß die Tonaufnahmefunktion vom HDSDR nit funktioniert
hat :/ Mist, 34MB leere Datei!

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier meine "Rahmenantenne" und der Rx.

Die Antenne wurde nur für das Foto auf den Tisch gestellt; ein Meter
weiter oben war der Empfang besser.

: Bearbeitet durch Moderator
Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Helge

> daß die Tonaufnahmefunktion vom HDSDR nit funktioniert hat

Möglicherweise doch. Die Wave-Aufnahme zeichnet den kompletten
Wasserfall auf, der auf dem Bildschirm sichtbar ist. Diese Datei kann
nur mit HDSDR wiedergegeben werden. Falls dies der Fall ist, kann
nachträglich eine mp3 mitgeschnitten werden.

Gruß, Bernd

Autor: Roland F. (r_fischer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Helge:

schau mal hier:
https://dl.dropboxusercontent.com/u/5771418/Radio%20Examples/SAQ%206-29-14%200900z.mp3

dort hat KI6USU ein MP3 der Aussendung zum Download gestellt.

Roland

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> RST würde ich mal 419 geben :)

Hier 579

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> kann nur mit HDSDR wiedergegeben werden

Auch das hab ich grad versucht. Beim test gestern funktionierte die
Aufnahme, vorhin wurde wirklich eine leere Datei erzeugt. Ein
Rechner-Neustart (natürlich erst nach 11:07!) behob das Problem :/

Roland Fischer schrieb:
> dort hat KI6USU ein MP3 der Aussendung zum Download gestellt.

Danke! Immerhin lags nit an meiner Gerätschaft, daß die Frequenz ein
paar Hz wanderte. Bei mir RST 438.

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Korrektur: 549

Helge A. schrieb:
> Immerhin lags nit an meiner Gerätschaft, daß die Frequenz ein
> paar Hz wanderte.

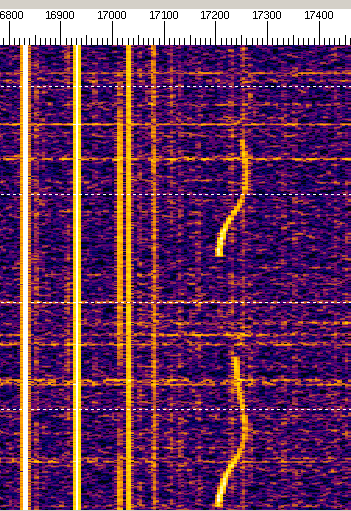

Das ist wohl eine Eigenart des Senders. Beim Tasten wandert die Frequenz
etwas nach unten. Steht auch irgendwo so beschrieben.

73

Autor: Funker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beide Sendungen von heute mit etwa 40 dB über dem Rauschen.
RX ist: PERSEUS SDR
Antenne ist: geschirmte 40 Wdg Loop mit 80 cm Ø Nord/Süd ausgerichtet
unterm Dach

Standort: JN39qw / 370 m über NN

73 de DC0VD, Winfried

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Die erste Aussendung hab ich von Zuhause versucht, aber außer einem
Summen hab ich nichts gehört. Es klang wie das Bürstenfeuer eines
Motors.

Bei der zweiten Sendung bin ich auf den Hügel:
http://www.b-weeber.de/bilder/Grimeton_2014/Grimeton_Juni-2014.mp3

Die Antenne bestand aus 14m Kupferdraht und einem Erdspiess.
Der Empfänger mein im Eingangsbereich modifizierter Röhren-DC-Receiver
aus dem Vorjahr.

Subjektiv war das Signal etwas stärker, als mit der Loop-Antenne, aber
ähnlich gut verständlich. Aufgenommen hab ich mit einem Walkman, um den
Empfänger möglichst nicht zu stören. Leider regelt die AGC des Walkmans
dermaßen nach, daß der Rx kaum auf besten Empfang eingestellt werden
konnte.

Gruß, Bernd

Autor: Henrik V. (henrik_v)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bei zweiten Versuch hat es dann auch mit dem Dekoder funktioniert :D

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Vollständigkeit halber: JN57NH im Inntal. Entfernung ca. 1400km.

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und da der Aufbau ja jetzt funzt ....

Extra transmission on Wednesday, July 2, 2014

An extra transmission will be performed on Wednesday,  July 2, at 14:30
UTC to celebrate the 10th anniversary of the World Heritage appointment
of SAQ. We start the transmitter at 14:00 UTC and a test signal will be
transmitted from about 14:10 UTC. The frequency is 17.2 kHz CW.

We do not require any QSL-reports on this SAQ transmission and will not
verify.

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Henrik:

Dein Dekoder braucht eine Vollversion von Labview? Oder funktioniert das
standalone..??

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Helge A. schrieb:
> Dein Dekoder braucht eine Vollversion von Labview? Oder funktioniert das
> standalone..??

Den habe ich mit meiner LV2011 Studentenversion zu Lehrzwecken
geschrieben.
Source im Link oben. Da ich aber auch Beruflich mit einer FD arbeite,
sollte es möglich sein, so gewünscht, eine 'Standalone'version zu
erstellen.

Die SateMC des  Decoders hat noch Verbesserungspotential ;)
Da SAQ & WAF aber unverträglich sind, muss das noch warten.

Jetz habe ich gut 1h 96kHz@16bit SAQ auf Platte, da ist bis Dezember
evtl. noch Zeit zum Optimieren.

Habe heute abend noch über 50m J-YH (4x2) in der Garage gefunden 8)
zusammen mit einen gebrochenen Hulahoppreifen vons Töchterchens, der
'zufällig' noch nicht in der Gelben Tonne gelanded war, ist jetzt die
nächste VLF Loop fertig :)
Wird am Mittwoch gleich mal angetestet.

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin am 29. nicht zu Experimenten gekommen, hatte hier zu viel
anderen Trouble, aber Weihnachten hatte ich hier SAQ mit 50m Draht in
Nord-Süd Richtung und ca. 6m Höhe mit ca. RST 432 auf dem jüngeren
Bruder von J's EKD, einem EKD500. Der Draht hängt auch mittlerweile
nicht mehr, 0,5mm² ist etwas wenig für extreme Witterungsbedingungen wie
z.B. Eis an der Antenne...

Gruß,

Holm

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holm.

Du kannst ja morgen nachmal Dein Glueck versuchen.

Henrik V. schrieb:
> Extra transmission on Wednesday, July 2, 2014
>
> An extra transmission will be performed on Wednesday,  July 2, at 14:30
> UTC to celebrate the 10th anniversary of the World Heritage appointment
> of SAQ. We start the transmitter at 14:00 UTC and a test signal will be
> transmitted from about 14:10 UTC. The frequency is 17.2 kHz CW.
>
> We do not require any QSL-reports on this SAQ transmission and will not
> verify.



73

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
..hat geklappt mit EKD500 und Langdraht nur in 2m Höhe.
Am Anfang Radio eher 2-3 dann ab 14:30 Radio 4..
Leider habe ich die Morserei schon vor langer Zeit wieder verlernt, war
mal der Zweitbeste bei der Formi...

Gruß,

Holm

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heute ohne Erfolg bei mir: Es regnet junge Hunde, im Haus sind alle
Lampen an, und rausgehn war mir zu doof. Das Signal ist im Störnebel
untergegangen.

Aus lauter Frust ;) einer externen Soundblaster den Tiefpaß im Eingang
geklaut, Empfang statt bis 28kHz jetzt bis 41kHz. Jetzt wirklich
frustriert: Der eingebaute Chip macht dann wohl dicht :/

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier der Anfang der Aussendung von 1200 UTC vom Sonntag („cq de SAQ“).

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Nach einem erfolglosem Versuch heute mit einer extra großer Antenne.
Ein Dipol, die eine Seite siehe Bild und die andere Seite ein 50 m
Verlängerungskabel.
Zur Anpassung ein 220 V - 24 V Ringtrafo, Niederspannungsseite an der
Soundkarte.

Standort im Dachauer Hinterland
JN58PI

Die Sendung im Anhang von heute 14,30, wie wird die Empfangsqualität
beurteilt?

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> Die Sendung im Anhang von heute 14,30, wie wird die Empfangsqualität
> beurteilt?

Hmm, als Ogg-Vorbis oder MP3 wäre der Download vermutlich praktikabler.
Hast du eine Chance, das mit sowas zu komprimieren?

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> mit sowas zu komprimieren

Als ich versuchte das File als MP3  192 kbit/s zu komprimieren, wurde es
gleich 13 MByte groß.  Da ich die Abtastrate des WAV Files nicht mehr
kannte
habe ich das File in der Größe eingestellt, die das Empfangsprogramm
vorschlug. Ich weiß, ziemlich groß, sorry.

Autor: B e r n d W. (smiley46)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Lutz

Der File ist mit Audicity/Lame komprimiert mit der kleinst möglichen
Bitrate, Mono und gleichzeitig auf die reine Aussendung beschnitten.

Gruß, Bernd

PS
Den Rest kann man dann wieder entfernen.

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:

> Der File ist mit Audicity/Lame komprimiert mit der kleinst möglichen
> Bitrate, Mono und gleichzeitig auf die reine Aussendung beschnitten.

Ich hätte es der Faulheit halber wohl einfach nur durch ein sox
geschickt :), aber passend zurecht geschnipselt ist natürlich noch
besser.

Dem Signal würde ich problemlos ein R5 zugestehen, ist besser als das,
was ich am Sonntag gehört habe, wobei die Aussendung um 0900 UTC bei
mir noch etwas besser war als die von 1200 UTC, die ich oben gepostet
hatte, aber bei der hat die Aufzeichnung nicht funktioniert.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachdem hier auch nichts zu sehen / hören war, zugegeben etwas
entäuscht, aber nur so lange bis
lutz h. (luhe) schrieb und auch Angaben zur Antenne machte.

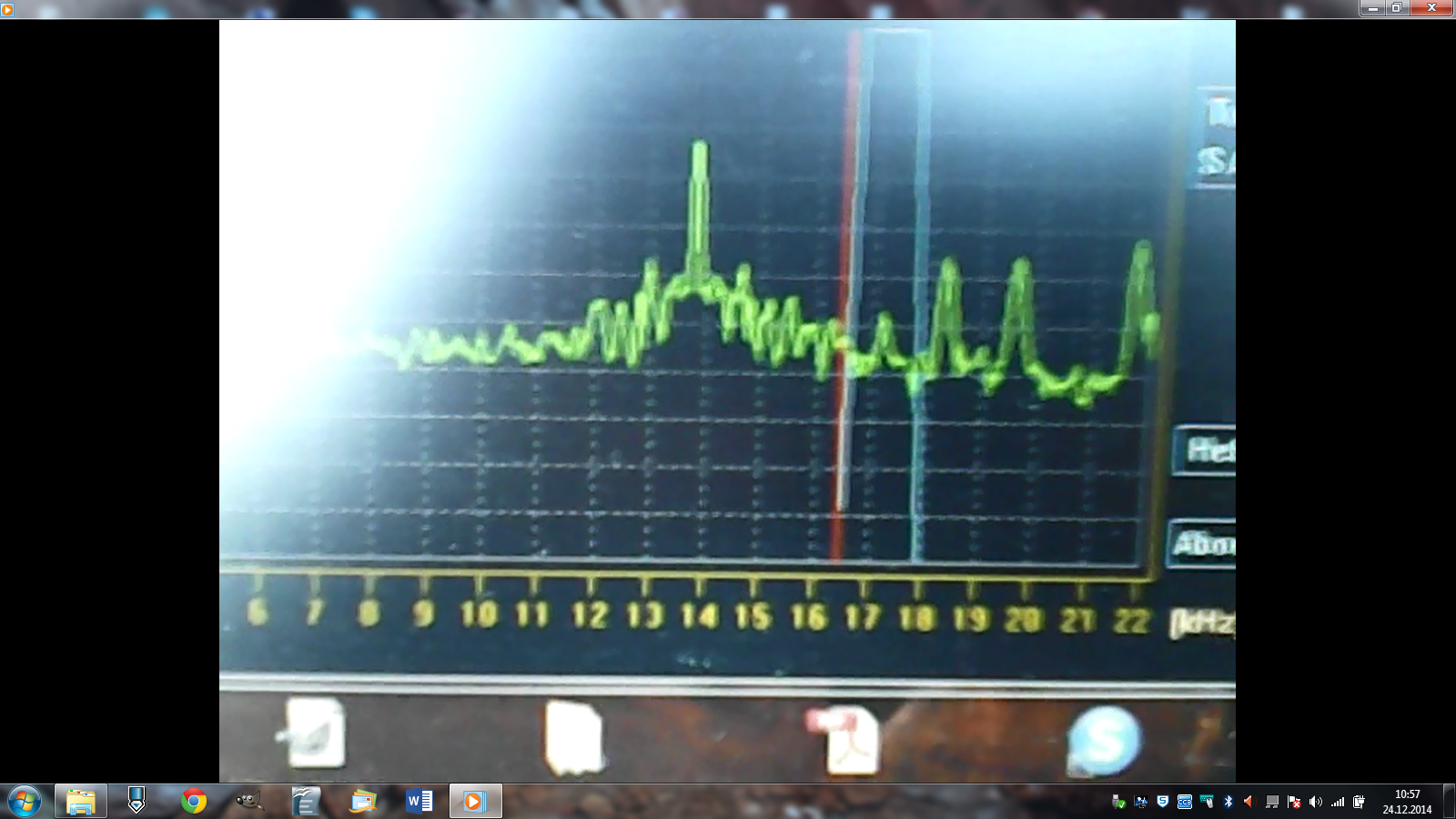

Ein paar Bilder, was hier zu sehen war:

Die Alpha-Stationen ?, drei Frequenzen mit kurzen Zeichen.

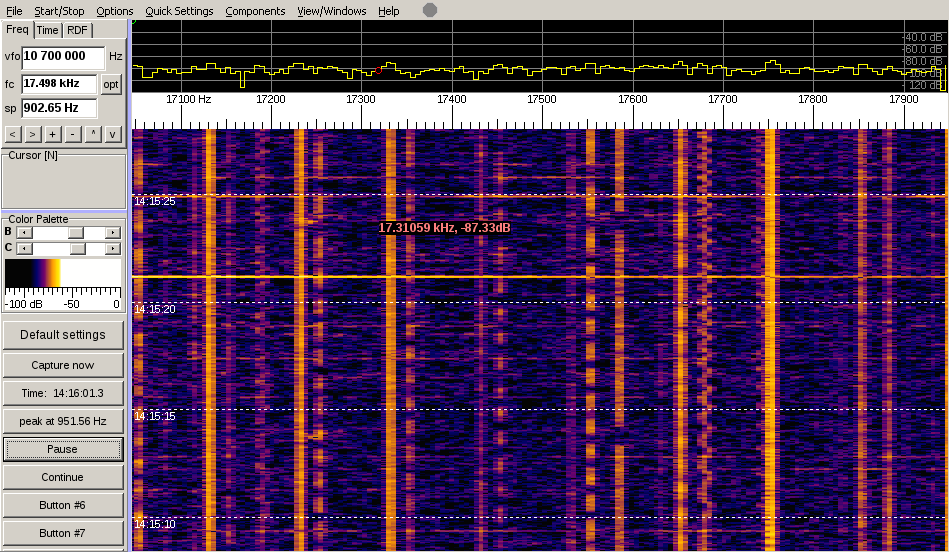

Die leere SAQ-Frequenz.

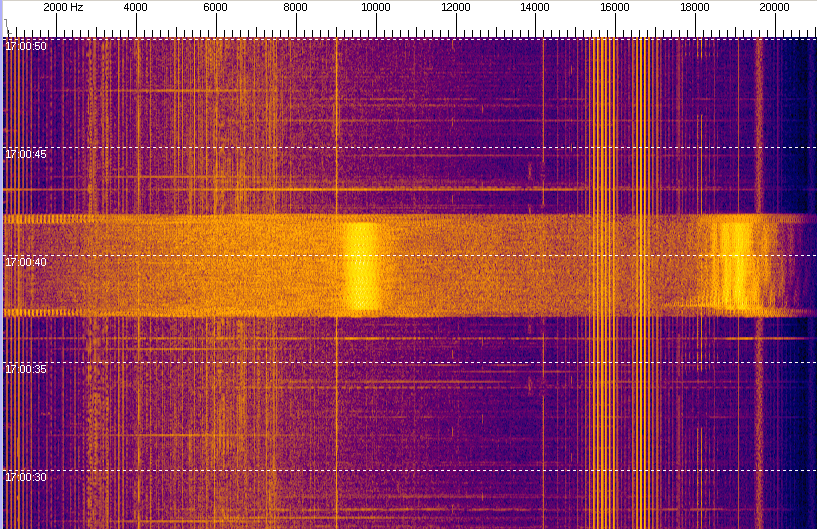

Eine Breitband-Impuls-Störung und anderes.


Fazit, eine Ferritantenne und Vorverstärker an der Soundkarte
waren zu wenig.
Ein Hochpassfilter wäre auch dringend notwenig, wegen einiger
künstlicher Signale auf niedrigeren Frequenzen.

Ohne Antenne sind nur sehr wenige intern erzeugte Linien da.

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> die Alphas auf 11.905 kHz, 12.649 kHz und 14.881 kHz

Ja, die Alphas sind auf dem dritten und vor allem auf dem ersten Bild zu
sehen.

Autor: Funker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Alpha-Stationen ?, drei Frequenzen mit kurzen Zeichen.
>
Die Alphas sind zum Testen der Bedingungen gut geeignet da fast immer
aktiv!
Siehe: http://www.vlf.it/alphatrond/alpha.htm

73 Winfried

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier auch von mir die Frequenzen.
Ich bin am Überlegen ob es möglich ist, einen Fledermaus detector von
Franzis umzubauen.   Empfängerschaltkreis CD2003

Es fehlt da natürlich ein Bandfilter.

: Bearbeitet durch User
Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kann das sein, das SAQ heute um etwa 14.30 Sommerzeit nochmal da war ??
Hab was probiert, und da war was...
Vollig unvorbereitet..

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
14:57 läuft wieder

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
> Kann das sein, das SAQ heute um etwa 14.30 Sommerzeit nochmal da
> war ??
> Hab was probiert, und da war was...
> Vollig unvorbereitet..

Sieht ganz so aus. In Bildschirmmitte steht auch was von "saq".
War allerdings nicht angekündigt, nur die gestrige Aussendung. Von heute
wußte ich nichts.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Noch einiges von SAQ, vom 3.Juli 2014, Donnerstag empfangen.
( Ich hoffe es ist SAQ )

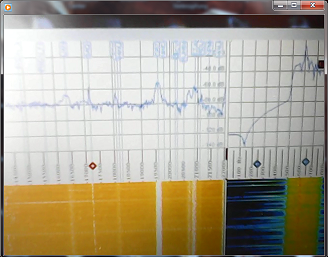

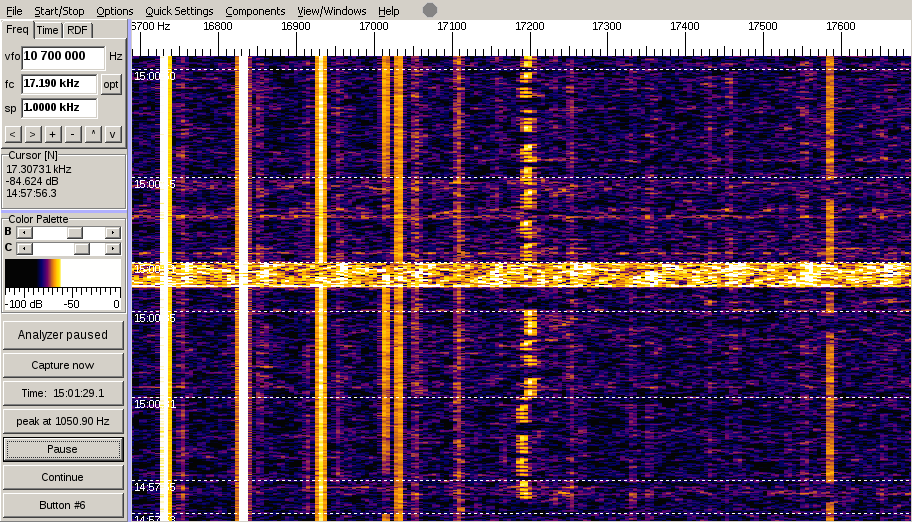

SAQ und der stündliche ? Breitbandpuls

Frequenzkurven...

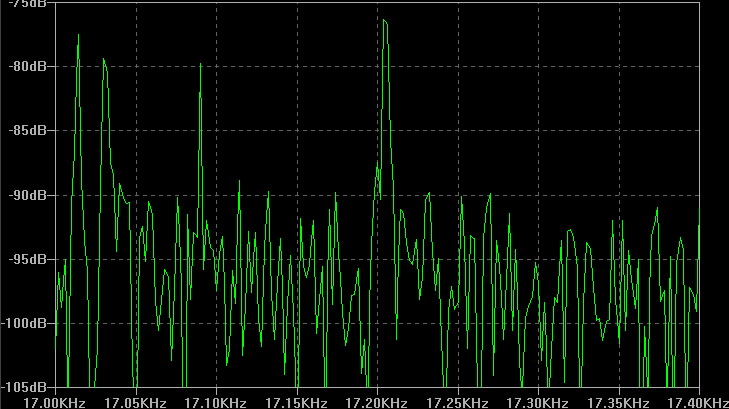

Nachweis 17.2kHz in der wavedatei

Audiodatei, akustisch vom Kopfhörer aufgenommen,
mit SAQRX auf 300Hz Bandbreite gestellt.

Bei der Audiodatei nicht zu laut aufdrehen, einige Klopfgeräusche
( berühren des Kopfhörers ) sind leider mit dabei.

Warum gestern hier nichts zu hören war, aber heute,
ich habe nur die Ferritantenne um etwa 45Grad gedreht !!!

Auf den Frequenzen der Alphas ändert sich dabei nicht viel.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:

> ( Ich hoffe es ist SAQ )

Yep, ist doch klar und deutlich zu hören: „vvv de saq“

Das „vvv“ ist ein übliches Signal, damit der Empfänger sich abstimmen
kann.  Da gibt es auch eine Q-Gruppe dafür: QSV („Senden Sie eine
Reihe V zur Abstimmung“).

Autor: Matthias (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Der Empfang war bei mir diesmal mit 10cm langer Aktivantenne nach PA0RDT
nicht möglich, Weihnachten 2013 war das Signal damit 6 dB über dem
Rauschen.
Rx: EKD 500

QSL Karte von SAQ ist in den letzten Tagen eingegangen.

Autor: Norbert V. (Firma: NoVeWa_A-Funk) (norbby)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Das „vvv“ ist ein übliches Signal, damit der Empfänger sich abstimmen
> kann.  Da gibt es auch eine Q-Gruppe dafür: QSV („Senden Sie eine
> Reihe V zur Abstimmung“).

Hallo Freunde,

Richtig Jörg, ich möchte noch was Historisches zu dem "V" in CW angeben,

während des 2. WW war das V der Jingle von BBC Radio, was unter
Androhung von der Todesstrafe verboten war zu hören, Stichwort
Feindsender hi :)

Noch Historischer ist das V der Anfang der ersten Töne von Beethovens
5ter Symphonie :)

Bis dann weiterhin viel Spaß am Experimenten, ein schönes Wochenende und
bleibt Gesund de Norby AR ... -.- . .

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

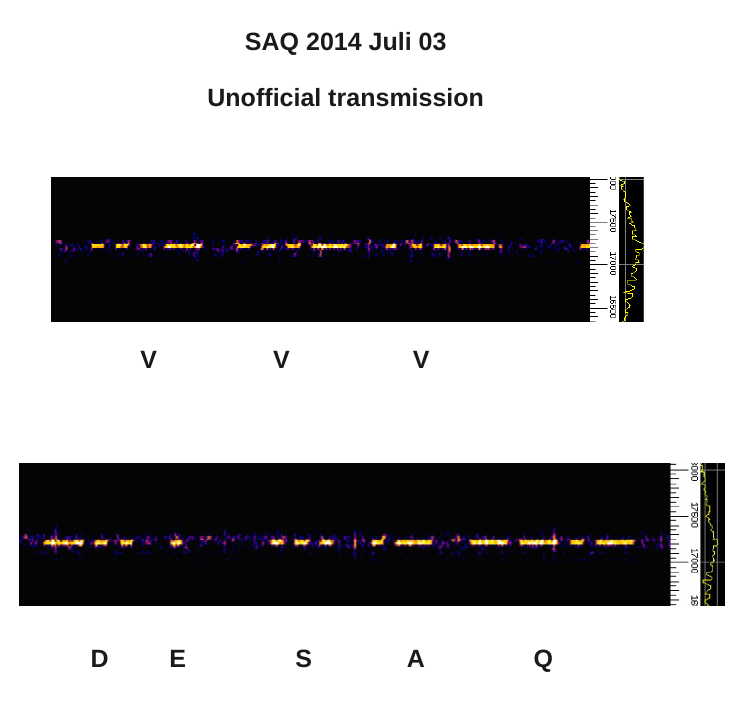

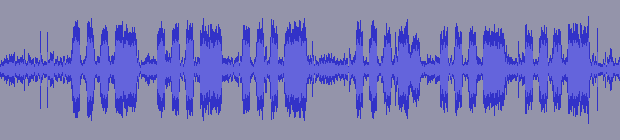

Im Morsecode ist: vvv de SAQ  was oft zu Beginn der Sendung
zu hören ist:
...-  ...-  ...-      -..  .      ...   .-   --.-

v     v     v           d   e       s     a     q

Die Aufzeichnung des  Files saq_audio_11025hz_2014_juli_03
beginnt mit 2 mal v.

: Bearbeitet durch User
Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
> Noch einiges von SAQ, vom 3.Juli 2014, Donnerstag empfangen.
> ( Ich hoffe es ist SAQ )
>
Das ist auf jeden Fall SAQ.
Aber die Frage ist: Warum am Donnerstag noch eine Aussendung? Würde mich
mal interessieren. Am Sonntag zwei und eine am Mittwoch war ja klar.
Aber die am Donnerstag? Weiß da jemand näheres?

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> no_signal_saq schrieb:
>> Noch einiges von SAQ, vom 3.Juli 2014, Donnerstag empfangen.
>> ( Ich hoffe es ist SAQ )
>>
> Das ist auf jeden Fall SAQ.
> Aber die Frage ist: Warum am Donnerstag noch eine Aussendung? Würde mich
> mal interessieren. Am Sonntag zwei und eine am Mittwoch war ja klar.
> Aber die am Donnerstag? Weiß da jemand näheres?

von
http://alexander.n.se/in-english/saq-transmission/

Unofficial transmissions

Unofficial transmissions may take place, due to maintenance, training or
local events. Reports from unofficial transmissions are normally not
confirmed by QSL cards.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, das hatte ich nicht gelesen. Danke für den Hinweis.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank an lutz h. für die Dekodierung der Datei in CW.
Morsezeichen höre ich zwar, aber in Buchstaben umwandeln
da happerts schon immer.

Habe auch die Hinweise vom Sender in Englisch gefunden,
daß es offizielle und andere Aussendungen ohne Ankündigung gibt.

Inzwischen habe ich noch herausgefunden, daß der Vorverstärker
auch einen LW-Rundfunksender nebenbei mit demoduliert.
Die NF ist leise in einer Wave-Datei mit drin...

>lutz h. (luhe) Datum: 2014-07-03
>Ich bin am Überlegen ob es möglich ist, einen Fledermaus detector von
>Franzis umzubauen.   Empfängerschaltkreis CD2003

Am Bild kann ich wenig erkennen, hier dürfte es wohl nicht reichen.
Es kommt auch drauf an, wie die Frequenzbelegung dort gerade ist.

Für Versuche kann man auch auf anderen Frquenzen nach bekannten
Stationen schauen, z.B. DHO38 Frequenz 23,4 kHz, was hier aber
keinen Sinn macht weil einfach zu stark...

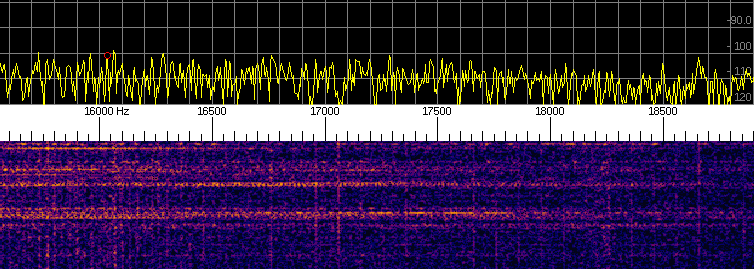

Es ist nicht immer so ruhig wie auf diesem Bild, die Frequenz von SAQ
selbst dürfte frei sein, aber knapp daneben...
Letzten Endes weis ich auch nicht immer was Störungen oder
Signale sind.

Autor: Patrick D. (oldbug) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zum Mitschreiben von CW fällt mir übrigens so auf Anhieb direkt fldigi
ein.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Hinweis mit Fldigi. Ging auf Anhieb zwar nicht, kann
aber mehrere Ursachen hier haben.

Einige Dinge hätte ich noch.

Audiokabel mit Chinch ? Steckern ist nicht gleich Audiokabel.

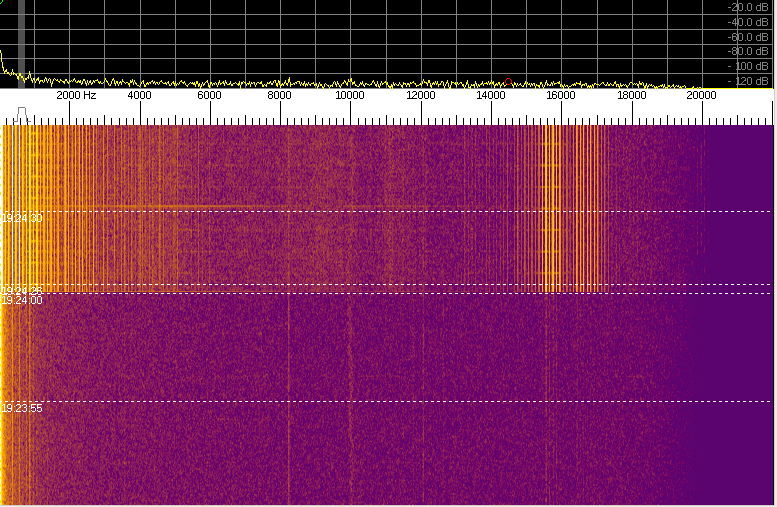

Zwei verschiedene offene Kabel am Computer zum Vergleich.

Dann wäre noch eine SAQ-Signaldatei mit einem Bandpass
vorgefiltert.Es ist das 17.2Khz Signal, keine Audiodatei.
Mit 44100Hz und 128kbit/s etwa 2 Minuten Dauer.
Mit einem Programm wie z.B. SAQRX kann man dann CW-Zeichen hören.

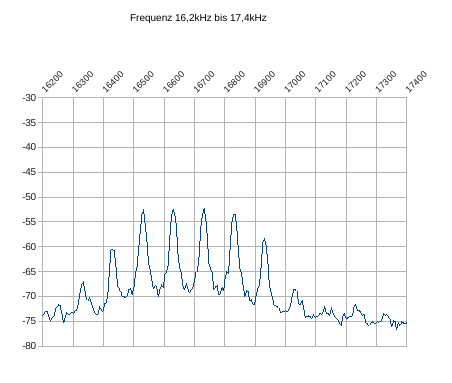

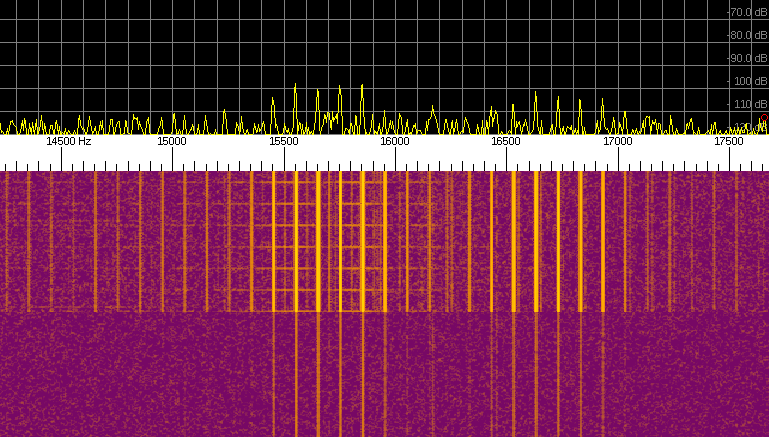

Ein typisches Spektrum siehe Bild, SAQ ist sehr schwach
sichtbar.

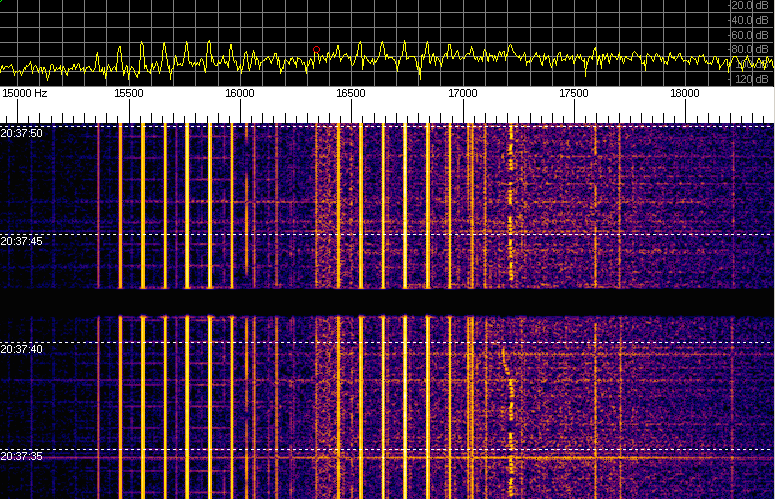

Das ganze kann statt SAQ z:B. für Tests in einer Endlosschleife
in die Soundkarte gegeben werden.

Getestet mit einem Elektronischen Buchlesegerät, am Ausgang
ein 1:1 NF-Trafo der auch etwa 60Ohm hat.Am Zweiten Ausgang
einfach ein 39 Ohm Widerstand.

Je nach Justierung sollte es kaum vom "echten" Signal zu
unterscheiden sein.

Wenn ich direkt mit einer 2. Ferritantenne in die Empfangsantenne
kopple und ein schlechtes Kabel am Kopfhörerausgang vom E-Leser habe,
dann geht nichts mehr...

Ich bin mir nicht sicher ob mp3 und 17.2khz bei allen Geräten geht,
aber die .wav -Datei hätte etwa 10Mb.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Der Name der mp3-Datei ist wohl zu lang, nochmal kürzer.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zur allgemeinen Information :

Es wundert mich ein wenig, dass manche Leute so grosse Schwierigkeiten
beim Empfang von SAQ haben.
Ich sitze in Koeln in einem Dachgeschoss, benutze einen Telefunken E1501
Bandbreite 100Hz und eine simple Loop 5W, 1m x 1m direkt auf den
hochohmigen LW-Eingang des rx.
Der Empfang ist laut und klar, deutlich besser als der parallel gehoerte
Twente-SDR.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Der Empfang ist laut und klar, deutlich besser als der parallel gehoerte
> Twente-SDR.

Die Antenne von Twente kennst du aber, oder nicht? Die MiniWhip ist
gerade mal 10cm groß!
Ich halte das schon für eine sehr gute Leistung, daß man damit die
17,2kHz überhaupt so gut hören kann.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Die Antenne von Twente kennst du aber, oder nicht? Die MiniWhip ist
> gerade mal 10cm groß! Ich halte das schon für eine sehr gute Leistung, daß man
damit die 17,2kHz überhaupt so gut hören kann.

Eine elektrisch kurze Antenne leistet nur unwesentlich weniger als eine
resonante Lambda/2 Antenne. Die Leistung, die eine Antenne dem
elektromagnetischen Feld entnehmen kann, wird durch ihre Wirkfläche A
beschrieben.

A = (Lamda^2 / 4Pi) x D

D ist dabei der Richtfaktor, der für den Halbwellendipol 1,64, und für
den elektrisch kurzen Dipol 1,5 beträgt. Analog gelten für den kurzen
Monopol ein D von 3,28 bzw 3. Ein Monpol, der klein gegenüber der
Wellenlänge λ ist führt also zu einer Empfangsleistung, die nur etwa 10%
geringer ist als beim resonanten λ/4 Monopol.

Einzig die Ankopplung an die Fußpunktimpedanz gestaltet sich
anspruchsvoll: ein sehr kleiner Realteil in Serie zu einem sehr hohen
kapazitiven Blindwiderstand. Darum funktionierts auch nur im
Empfangsfall als Aktivantenne mit einem hochohmigen FET Impedanzwandler.

Grüße

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz Wäscher schrieb:
> Eine elektrisch kurze Antenne leistet nur unwesentlich weniger als eine
> resonante Lambda/2 Antenne.

Das ist vollkommen richtig.

Bei der so vielfach hochgepriesenen Mini-Whip kann man die Dinge auch
noch anders betrachten:
Wenn man sich die Konstruktion und die dazu gegebenen Montageanweisungen
mal genauer ansieht, dann erkennt man, dass Mini-Empfangsflaeche in
Wirklichkeit eine Kapazitaet zur Umgebung darstellt und das
Zuleitungskabel die eigentliche Antenne ist. Das Kabel soll am Fusspunkt
geerdet werden und die "Antenne" so hoch wie moeglich aufgehaengt.
An der Spitze des Kabels liegt dann die Empfangsspannung und teilt sich
auf zwischen Eingangsimpedanz des Verstaerkers (ca. 1MOhm) und der
Kapazitaet zur Umgebung (ca. 10pF = 1kOhm bei 10MHz !).
Bei VLF = 10kHz liegen die Verhaeltnisse etwas unguenstiger, aber
aehnlich.

Es gibt eben doch keine Wunderantennen.

Bei ein paar Meter Antennenhoehe ergeben sich nicht unbetraechtliche
Empfangsspannungen, die zu Intermodulationsstoerungen fuehren koennen.
Nicht ohne Grund wird die Mini-Whip in ihrer urspruenglichen Form nicht
mehr angeboten.

Ach ja, "magnetische" Antennen gibt es uebrigens auch nicht, selbst dann
nicht, wenn man nicht an handfeste Magneten denkt.
Aber das hat mit SAQ nichts zu tun und bevor man mich hier steinigt,
verzieh ich mich lieber.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Wenn man sich die Konstruktion und die dazu gegebenen Montageanweisungen
> mal genauer ansieht, dann erkennt man, dass Mini-Empfangsflaeche in
> Wirklichkeit eine Kapazitaet zur Umgebung darstellt und das
> Zuleitungskabel die eigentliche Antenne ist.

Man kann sagen, die Fläche der Miniwhip wirkt wie eine Feld-Sonde, die
die Potentialdifferenz des elektrischen Feldes gegenüber dem Potential
am Außenschirm-Anschluss des Koaxkabels oder gegen den metallischen
Montagemast hochohmig abgreift, und nach Impedanzwandlung auf das
Koaxkabel gibt.

Da der Verstärker sehr hochochmig ist, ist auch nur ein sehr kleines
Gegengewicht ausreichend. Wenige Zentimeter Koaxschirm reichen. Ein
metallischer Montagestab sowieso.

Pieter-Tjerk deBoer, der Entwickler des SDR an der Uni Twente hat das
kürzlich untersucht in einem Artikel anschaulich beschrieben:
"Fundamentals of the Mini-Whip"

http://wwwhome.ewi.utwente.nl/~ptdeboer/ham/tn/tn07.html

Grüße

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Heinz,
Dank fuer den interessanten Literaturhinweis, der mir noch unbekannt
war. Ich hab ihn mal kurz ueberflogen. Da ist sicher noch
Diskussionspotential drin, aber das muessen wir auf ein ander Mal (oder
einen anderen Thread ?) verschieben.
Gruss !

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch eine Bemerkung zum Thema SAQ :

EKD und aehnliche Communication-Rx, Up-Converter oder gar Soundkarte
sind ja eigentlich ueble Stilbrueche beim Empfang eines historischen
Maschinen-senders.

Ein Empfaenger im Stile der damaligen Zeit waere in meinen Augen das
einzig angemessene Geraet. Oder gar der elektromechanische Empfaenger
von Jim Moritz.

Deshalb werde ich kuenftig von meinem neumodschen Equipment nichts mehr
berichten, sondern lieber was 'Zuenftiges' basteln.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Ein Empfaenger im Stile der damaligen Zeit waere in meinen Augen das
> einzig angemessene Geraet.

Wenn man sich die Antennenfarm dafür leisten kann. :-)

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Multi-Doppelquad-Antenne löst die Empfangsprobleme  :-)

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach, mach dir keine Sorgen über Stilbrüche, es gibt weitaus schlimmeres.

Die diesjährige HAMRAD scheint ja weitestgehend unreflektiert in diesem
Forum vorübergegangen zu sein.

Nun ja, der Flohmarkt war "mezzo", der Anteil an Nostalgie war
deutlicher als früher und das Angebot an Filtern und Zeugs, was man für
den analogen TRX-Bau benötigt, was nochmals rapide zurückgegangen. Dafür
gab's ne Menge Hohlleiter, kurzum Zeugs, was man für die höheren Bänder
so braucht.

In der Haupthalle war neben den üblichen Verdächtigen (vom Hilberling
abwärts) einiges an SDR zu sehen, auch "richtige Geräte" mit interner
Digitalverarbeitung. Interessant ist das alles schon, aber so wie es
aussieht, hört bei den meisten OM's das Verständnis kurz hinter dem
I/Q-Umsetzer für den CW-Bereich des 40 m Bandes per CD4066 o.ä. auf.

Tja, und nach diesem ausschweifenden Bogen komme ich auf den Anfang
zurück. Am Stand des FA gab's als brandneues Exponat ein Reprint über
den Selbstbau von Kurzwellenempfängern aus dem VEB Militärverlag zu
sehen - so aus der Zeit, wo die ersten Siliziumtransistoren verfügbar
waren. Klasse! War das nicht der Klaus K. Schlenzig? Mir wäre lieber,
man hätte ein verständliches Buch darüber präsentiert, wie man einen
digital funktionierenden Empfänger aufbaut - gemeint sind die Gefilde,
die HINTER dem ADC kommen. Aber da war nur Fehlanzeige. Kommentar eines
der Redakteure: "Wer programmiert denn schon noch selber, wenn man's
downloaden kann?"

Tja, wer will heutzutage schon noch was selber können, wenn man's auch
kaufen kann? Mir kommt da eine kabarettistische Kleinanzeige aus
DDR-Zeiten in den Sinn: "Gilt immer: Bumse fachgerecht Ihre Frau in
Ihrem Bett, Zuschriften unter 0815-4711"

Gut Nacht..

W.S.

Autor: Erik L. (erikl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Ein Empfaenger im Stile der damaligen Zeit waere in meinen Augen das
> einzig angemessene Geraet

Hallo Namensvetter,
ja und nein, ich verstehe Dich einerseits sehr gut, anderseits hatte ich
großen Spaß das hier alles zu lesen und mit der Soundkarte mal eben
schnell einen Versuch zu wagen (ging leider (noch) schief).
Ich glaube es hat den Funken zum überspringen gebracht mich nach 20
Jahren Software auf die HF-Technik und auf die Grundlagen heutiger
Kommunikation zu besinnen!
Ich würde jetzt gerne das Morsen lernen!
(Und wäre es nicht cool, mit 'nem langen Kabel und 'nem Android Device
SAQ zu empfangen: "Nein, eine SIM-Karte habe ich nicht eingelegt und
WLAN ist auch aus")
In diesem Sinne sorry für den OT Auflug und ganz herzlichen Dank an
Henrik, Jörg und all' die anderen die so viel Interessantes hier
geschrieben und verlinkt haben, dafür liebe ich diese Forum!
Erik

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:

> Am Stand des FA gab's als brandneues Exponat ein Reprint über
> den Selbstbau von Kurzwellenempfängern aus dem VEB Militärverlag zu
> sehen - so aus der Zeit, wo die ersten Siliziumtransistoren verfügbar
> waren.

Da liegen 20 Jahre dazwischen.

> Klasse! War das nicht der Klaus K. Schlenzig?

Nein, der hat Bauelemente analysiert.  Es war Detlef Lechner, ex
DM2ATD.

> Mir wäre lieber,
> man hätte ein verständliches Buch darüber präsentiert, wie man einen
> digital funktionierenden Empfänger aufbaut

Dann müsste man ja „nur noch“ einen Autor finden, der gewillt ist,
dazu ein Buch zu schreiben … Ob du das dann auch bezahlen wölltest?

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erik L. schrieb:
> Und wäre es nicht cool, mit 'nem langen Kabel und 'nem Android Device
> SAQ zu empfangen

:-)

> Ich würde jetzt gerne das Morsen lernen!

LCWO kennst du?

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> nem Android Device
>> SAQ zu empfangen


Hier als Entwicklungsversion (Zwischenstand) geht leider noch nicht.

1378  Abtastwerte  mit 44100 samples/s kommen in  public short[]
AudioConverte017_8(short[] inputBuffer_1) hinein und es sollen ein
NF- Signal zurückgegeben werden.


Software nach  SAQrx

Des Stecker für das Mikrofon und der Kopfhörer muss noch verändert
werden.

Das Softwarestück läuft leider noch nicht, ansonsten ist das Projekt
vorbereitet. Bis Weihnachten ist noch etwas Zeit.

(würde mich über Hilfe freuen)

: Bearbeitet durch User
Autor: Erik L. (erikl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> LCWO kennst du?
bislang noch nicht, sieht cool aus, Danke !

lutz h. schrieb:
> Hier als Entwicklungsversion

oh mann, jetzt brauch' ich auch noch ein Android ... ich hab' doch nur
ein Telefon... das war doch nur so gesponnen ...

Ihr seid echt verrückt !

Gruß Erik

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Dann müsste man ja „nur noch“ einen Autor finden, der gewillt ist,
> dazu ein Buch zu schreiben … Ob du das dann auch bezahlen wölltest?

Gewillt?

Du hast in manchen Dingen mir recht befremdliche Ansichten. Mir ist
klar, daß Autoren für ihr Werk auch ein Geld bekommen - es soll sogar
welche geben, die damit ihren Lebensunterhalt bestreiten. Ein Verlag
hingegen muß Umsatz machen - sollte aber eben auch eine Ambition
besitzen. Ein Reprint aus längst vergangenen Zeiten - ist das der neue
HAM-Spirit? Kalk, wohin das Auge blicket...

Also, es gibt massenweise Leute, die ICH mit meinen Steuern bezahle -
darunter auch Funkamateure mit Professur an staatlichen Lehranstalten.
Eigentlich würde ich von solchen eine derartige Lektüre erwarten und
wenn so ein Buch was taugt, auch bezahlen. Mein Bücherschrank ist voll
von Büchern, die ich alle bezahlt habe - aber ich will dafür auch
Qualität sehen. Wie man die Hilbert-Transformation analytisch
durchzieht, kann ich in meinen uralten Skripten nachlesen, aber wie man
das mit zeit- und amplitudendiskreten Signalen mit möglichst wenig
Rechenaufwand numerisch macht, dafür sollte es amateurgerechte Literatur
geben.

Offenbar bin ich weit und breit der einzige, den dieses Thema
interessiert - oder?

W.S.

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
saqrx 0.9

Von SAQRX 0.6 gibt es eine Weiterentwicklung.
SAQRX0.93 / 0.94 mit Quellcode und PPT-Dokument,
wo der Sender im Detail beschrieben ist.

Bin nicht sicher obs irgendwo schon erwähnt ist.

http://sites.google.com/site/swljo30tb/

Unter dem Bild bei Files gehts weiter.

Autor: Erik L. (erikl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> recht befremdliche Ansichten

derer gibt es mehrere

Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Also, es gibt massenweise Leute, die ICH mit meinen Steuern bezahle -
> darunter auch Funkamateure mit Professur an staatlichen Lehranstalten.

Ja, es gibt darunter auch Hobbykapitäne, Rennradfahrer, Angler und
viele andere.  Was soll das Herauskehren eines Hobbies bei einem
Professor?  Meinst du, dafür, dass er ein bestimmtes Hobby hat, würde
ihm plötzlich die Zeit eingeräumt, ein Buch zu verfassen?

Nee du, du solltest dich wohl mal an deinen „staatlichen
Lehranstalten“ umsehen.

Keiner verpflichtet dich, das Buch da zu kaufen, aber ein Buch zu
fordern und dann auch noch zu erwarten, dass es weit unter dem Aufwand
verkauft wird, ist schon eine reichliche Nummer.  (Ich erlebe zufällig
gerade die Überarbeitung eines Lehrbuchs auf einem völlig anderen
Gebiet.  Ja, da sind auch Professoren beteiligt.  Nein, sie verdienen
damit kein Geld, was auch nur ansatzweise als Aufwandsentschädigung
taugen würde.  Nein, es ist nicht für 20 Euro zu haben, sondern es
werden wohl knapp 100 sein, und dabei ist es „nur“ die Überarbeitung
eines existierenden Standardwerks.  Daher meine Frage, ob du so ein
Buch dann auch bezahlen würdest … )

Autor: Nimm VanAnderen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> ist das der neue
> HAM-Spirit?

Ham-Spirit?
Ist das ein Synonym für "Geiz ist geil, umsonst ist besser"?

ich hau mich weg

Autor: whatever (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Kalk, wohin das Auge blicket...

Sogar im Spiegel :=)

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Eigentlich würde ich von solchen eine derartige Lektüre erwarten

Deine Erwartungen in Ehren es sind die Deinen. Andere Haben eben Andere
Vorstellungen und Erwartungen.

W.S. schrieb:
> dafür sollte es amateurgerechte Literatur
> geben.

Wenn du eine Bedarf siehst und nicht nur Ansprüche stellst wäre es an
Dir Deine Erwartungen an Andere selbst in die Tat umzusetzen, oder bist
du es am Ende gewohnt, dass alle nach deiner Pfeife tanzen?

 Dann aufgemerkt:

 Die gute Nachricht für dich: Jeden Tag steht ein Dummer auf.

 Die schlechte Nachricht für dich du hast einen Zielkonflikt.

Wenn Du was schlaues  von jemanden Unbestimmten erwartest der schlau
genug ist deinen Wunsch zu erfüllen, so  wird er kaum dumm genug sein
dies dir zuliebe umsonst zu tun. Dafür bist du nicht hübsch genug ;)

Namaste

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK. Ich sehe an dieser Stelle sehr deutlich, daß ich hier ganz
offensichtlich der Einzige bin, den das Thema SDR und digitale
Signalverarbeitung beim Senden & Empfangen wirklich interessiert.

Der Rest von euch hält altkluge Reden und interessiert sich für das
VERSTEHEN der Materie eben nicht. OK, dann zahlt eben den Preis für
einen Perseus oder Flex oder Radiocom und wie sie alle heißen - und
benutzt sie ohne zu wissen, wie sie funktionieren. Scheint der Zeitgeist
zu sein. Zur Erbauung könnt ihr dann ja ein nettes Buch von Detlef
Lechner (oder eins vom Klaus K.) lesen - im Reprint.

Und was "Hobbykapitäne, Rennradfahrer, Angler" betrifft: Wenn jemand
eine einschlägige Professur bekleidet, so erwartet man von ihm mit der
allergrößten Selbstverständlichkeit, daß er publiziert. Das gehört zum
Job und ist im Prinzip Teil dessen, was man von ihm für's Salär
erwartet. Die zwei anderen Teile sind Forschung vorantreiben und
akademische Ausbildung zu leisten und dabei beachtenswertes zu leisten.
Das ist was anderes, als man es von einem Beamten in der
Polizeidirektion erwartet.

Ich sag's mal so: wenn es hierzulande in Forschung und Lehre und in den
Köpfen der Leute so weitergeht, wie es Jörg indirekt umrissen hat, dann
brauchen wir uns nicht mehr darüber zu beklagen, daß wir von den Anderen
nicht mal mehr die Schlußlichter sehen.

Lernen ist wie Rudern gegen den Strom, läßt man nach, fällt man zurück
und wird von allen anderen überholt.

So.

W.S.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> das Thema SDR und digitale
> Signalverarbeitung beim Senden & Empfangen wirklich interessiert.

Ein guter Einstieg ist die Beschreibung des Programmes  SAQrx,
und im Internet gibt es einige gute Videos, auch von Professoren.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> OK. Ich sehe an dieser Stelle sehr deutlich, daß ich hier ganz
> offensichtlich der Einzige bin, den das Thema SDR und digitale
> Signalverarbeitung beim Senden & Empfangen wirklich interessiert.
>
Da bist du schwer im Irrtum. Du bist ganz und gar nicht der einzige, den
das interessiert. Aber du bist der einzige, der sich hinstellt und sagt:
"Ich verstehe, wie das funktioniert, und ihr nicht. Und jeder, dem
vielleicht die mathematischen Grundlagen fehlen für das weite Gebiet der
Signalverarbeitung, der ist dumm und unwillig, das zu lernen."
Genau dieses Gehabe von dir stößt hier vielen sauer auf. Diese
Großkotzigkeit und andererseits die Herabwürdigung und das
Lächerlichmachen von Leuten, die eine Menge auf dem Gebiet des Funks
getan haben.
> Zur Erbauung könnt ihr dann ja ein nettes Buch von Detlef
> Lechner (oder eins vom Klaus K.) lesen - im Reprint.
Was hat das eine mit dem anderen zu tun?
Sicherlich würde sich jeder über entsprechende Literatur zum Thema DSP,
SDR usw. freuen, aber nicht so:
> Also, es gibt massenweise Leute, die ICH mit meinen Steuern bezahle
DU bezahlst also massenweise Leute, naja...
> Wenn jemand eine einschlägige Professur bekleidet, so erwartet
> man von ihm mit der allergrößten Selbstverständlichkeit, daß er
> publiziert.
Was hindert dich daran, einen von diesen massenweisen Leuten
anzusprechen, (oder vielleicht sogar mehrere) und ihn (oder sie) darauf
hinzuweisen, was du von ihnen mit der allergrößten
Selbstverständlichkeit erwartest. Das wäre doch mal ein Engagement. Hier
im Forum rumheulen und Stunk verbreiten
> Kalk, wohin das Auge blicket...
bringt niemanden von deinen bezahlten Leuten dazu, ein Buch zu
schreiben.

> Lernen ist wie Rudern gegen den Strom, läßt man nach, fällt man zurück
> und wird von allen anderen überholt.

Ich denke, das mußt du den meisten Leuten hier nicht sagen. Es wissen
auch andere, was lernen heißt.

Autor: Erik L. (erikl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schade
schon wieder ein Faden zerfasert
DFTT

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erik L. schrieb:
> schade schon wieder ein Faden zerfasert

Naja, zu SAQ war ja auch erstmal alles geschrieben, wir warten dann
auf die Weihnachtssendung. ;-)

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo W.S.

> daß ich hier ganz offensichtlich der Einzige bin, den das Thema SDR
> und digitale Signalverarbeitung beim Senden & Empfangen wirklich
> interessiert.

In Kombination mit dem PC ist das ja machbar, die Software dazu braucht
man nicht neu erfinden.

Aber als Stand-Alone stellt ein komplettes Gerät doch einges an Aufwand
dar. Die CPU braucht ordentlich Rechenleistung und Einstreuungen in den
Empfangstrakt sind vorprogrammiert. Bis das brauchbar funktioniert, sind
2-3 Platinen-Layouts fällig und das Projekt zieht sich ein Jahr lang
hin.
"Bernhard __" könnte da sicher aus dem Nähkästchen plaudern.

Interessant wäre, langfristig eine Software-Bibliothek anzulegen, um
diesen Anteil des Aufwands etwas abzukürzen.

Bernd

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Aber du bist der einzige, der sich hinstellt und sagt:
> "Ich verstehe, wie das funktioniert, und ihr nicht. Und jeder, dem
> vielleicht die mathematischen Grundlagen fehlen für das weite Gebiet der
> Signalverarbeitung, der ist dumm und unwillig, das zu lernen."

Das - mei Liaber! - ist eine böswillige Unterstellung deinerseits.

Ich habe die akademischen Grundlagen im Prinzip intus - wenngleich auch
durch die Jahre arg sedimentiert - ABER: das alles hat nichts zu tun mit
den Gefilden der konkreten numerischen Durchführung all dessen, was man
zum konkreten Aufbau eines RX benötigen würde. Mal ganz abgesehen davon,
daß sich in den letzten Jahrzehnten GEWALTIGES in der Technik wie in der
Mathematik getan hat. Ich bin also ein Suchender - aber ich suche
wenigstens (ohne wirklich viel zu finden) und thematisiere das. Was ich
allerdings hier an Meinungen Anderer dazu lesen mußte, ist eher
abstoßend.

So.

B e r n d W. schrieb:
> In Kombination mit dem PC ist das ja machbar, die Software dazu braucht
> man nicht neu erfinden.

Und OHNE den PC? Ich sehe da ganz andere Prämissen. Für einen KW-RX
dürfte die erfolgversprechendste Variante ein 100 MHz ADC plus ein
hinreichend dickes FPGA sein, denn den DSP, der Signale im 10 ns Takt
verarbeiten kann, mußt du mir erstmal zeigen. Für alles jenseits der
magischen 30 MHz sieht es ganz anders aus, da ist Analogtechnik
angesagt, bis man ins Basisband kommt. Danach kommt dann eventuell ein
DSP, aber schon HRPT dürfte den ins Stolpern bringen, also riecht das
auch nach FPGA in der Front. Fazit: PC-Software ist nicht wirklich die
Lösung, zumal selbige m.E. viel mehr mit den
Rechenzeit-Paket-Treiber-Befindlichkeiten des BS zu tun hat als mit den
eigentlichen Signalsverarbeitungs-Algorithmen.

Also: Die Idee mit der Software-Bibliothek ist an sich nicht schlecht,
aber es braucht garantiert einen ziemlichen Anteil an HDL dabei.

W.S.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Das - mei Liaber! - ist eine böswillige Unterstellung deinerseits.

Na dann werde ich dich eben falsch verstanden haben, woran deine
Ausdrucks- und Formulierungsweise nicht ganz unschuldig ist. Und
böswillig war die Unterstellung überhaupt nicht, eher ärgerlich über
deinen Ton.

Fakt ist aber, daß es durchaus Leute gibt, die noch keinen DSP und auch
noch keinen FPGA in den Fingern hatten. Dann gestehe es doch diesen
Leuten auch zu, daß sie sich mit analoger Funktechnik beschäftigen und
auf diesem Gebiet auch viel Spaß und Freude am Hobby haben. Beschimpfe
sie nicht mit "Kalk..." und ähnlichem. Es gibt so viele Möglichkeiten,
sich mit dem Thema Funk zu beschäftigen, da sollte doch für jeden was
dabei sein. Und es kann nun mal nicht jeder bei der Weiterentwicklung
der digitalen Signalverarbeitung vorn mit dabei sein. Auch mich
interessiert das Thema brennend, aber ich bin eben eher "old scool" in
der Analogzeit aufgewachsen. Ich nehme sehr wohl jede Möglichkeit wahr,
mich weiterzubilden. Speziell auch auf dem Gebiet der
Signalverarbeitung. Aber das wird noch ein langer Weg werden...
Deswegen würde auch ich mich über entsprechende Literatur zum Thema
freuen. In diesem Punkt sind wir uns sicher einig. Und nun wollen wir
das Kriegsbeil begraben. Wir sind schließlich nicht zum Streiten hier,
sondern um was zu lernen und gegebenenfalls auch anderen weiterzuhelfen.
Ok? :-)

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Beschimpfe sie nicht mit "Kalk..." und ähnlichem.

Spätestens am Ende der Batterielebensdauer wird man sich
wiedertreffen. ;-)

Das ist für mich derzeit der Punkt, bei dem SDR einfach noch
problematisch ist.

Früher gab es analoge Funkgeräte, die haben mit einem vergleichsweise
kleinen NiCd-Akku (14 V / 225 mAh) einen ganzen Tag lang arbeiten
können.  Ersetzt man das „Quarzgrab“ durch eine PLL, hat man den
ersten Einschnitt in der Batterielebensdauer.  Eine DDS greift nochmal
tiefer ins Energie-Budget, und SDR dann heftigst.

Damit ist auch klar, warum man die „verkalkten“ Technologien zumindest
auf absehbare Zeit noch finden wird.  Nicht jedem ist es wichtig, die
gesamte Längst-, Lang-, Mittel- und Kurzwelle auf einmal empfangen zu
können (wie es die gewiss meisterliche Lösung in Twente schafft).

Bei den PCs wurde man auch zuerst immer schneller, bis man dann
irgendwann gemerkt hat, dass der Strom, auch wenn er aus der Steckdose
kommt, Geld kostet.  Mittlerweile bekommt man dort auch neben
superschnellen Teilen deutlich energieeffizienter arbeitende Systeme.
Vielleicht wird sich ja die digitale Signalverarbeitung auch mal in
so eine Richtung weiterentwickeln (der Ruf nach einem fetten FPGA
kommt dem wohl eher nicht nach) …

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Q W.S.

Um ehrlich zu sein habe ich mich vor knapp 30 Jahren intensiv mit dem
Thema befasst. Damals gab es gerade mal die ersten 16 Bitter und
Kundenspezifisch hat HFO OTP mit Maskenprogrammierung angeboten.

Trotz dem habe ich mich theoretisch mit dem Direktmischer
beschäftigt(MW- Super hatte ich schon gebaut)und zahlreiche Röhrenkisten
repariert. Vom PLL mit VCO bin über digitale LO s zur fiktiven IQ
Mischern gelangt. das alles neben dem Studium und lange bevor es
realisierbar erschien. Ebenso habe ich für meine MZ eine digitale
Kennfeldzündung entworfen welche ich aber nie realisieren konnte.
Ich habe mir 1986 auch den Kopf über Stereofarb-LCD-Displays und deren
Aufbau zerbrochen. Alles Dinge welche heute Realität sind. Bei mir
entstanden die Ideen während der Mathevorlesungen über Integrale und
Stochastik. Was solls andere konnten es realisieren.

 Es gab damals vom Militärverlag und mit der "Radio Fernsehelektronik"
erstklassige Literatur trotz dem finde ich heute im Internet schneller
und aktueller was mich interessiert. Auch wenn es ins Detail geht, man
muss es nur verstehen die Spreu vom Weizen zu trennen. Andererseits
haben sich meine Interessen doch stark verlagert und ich habe nicht mehr
den Ehrgeiz alles Neue zu studieren, zu wissen oder zu besitzen, das ist
auch schier nicht mehr möglich. Aber, dass ich jammerte weil mir niemand
ein Lehrbuch für Dummis präsentiert fiele mir nicht ein. Lieber
zerbrösel ich mir selbst den Schädel, wenn nicht finde wo nach ich
suche. Und ja SDR interessiert mich noch immer aber es ist nicht mein
Lebensinhalt.

Namaste

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit FPGA kommt aber noch eine weitere Baustelle dazu und außerdem ein
weiteres Programmiergerät. Obwohl JTAG, sind die möglicherweise doch
nicht kompatibel. Mit CPLDs hab ich mich zwar schon beschäftigt, aber
auf VHDL hab ich in meiner Freizeit keine Lust. Der Stromverbrauch wurde
ja schon erwähnt.

Für einen Web-SDR wie den Uni-Twente macht es ja Sinn, den
Frequenzbereich breitbandig zu verarbeiten. Aber für einen Trx sollte
man sich auf ein Signal konzentrieren und dieses möglichst optimal
verarbeiten.

Um großsignalfest zu werden, sollte IMO prinzipiell analog aufs
Basisband gemischt werden mit anschließendem Roofing-Filter. Dieses ist
dann nur ein paar kHz breit.

Spätestens jetzt gehen sicherlich die Meinungen auseinander.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> Um großsignalfest zu werden, sollte IMO prinzipiell analog aufs
> Basisband gemischt werden mit anschließendem Roofing-Filter. Dieses ist
> dann nur ein paar kHz breit.

Der KX3 macht es ja vor mit seinem erstklassigen RX.

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist ja gut, hier mittlerweile mal ein paar Fach- und Sachaspekte
aufkommen zu sehen. Das reduziert den Nörgel-Anteil. Ich sehe auch keine
Notwendigkeit für ideologischen Grabenkämpfe zwischen Analog-Verfechtern
und Digital-Verfechtern.

Aber eines sehe ich ganz deutlich: Die Zeit des rein analogen
RX/TX-Baues ist definitiv vorbei. Man bekommt inzwischen die Bauteile
nicht mal mehr dafür im Handel. Fragt doch mal bei Neosid und Konsorten
nach, ob sie euch noch ein passables Bandfilter liefern können.
Fehlanzeige. Ich hab das vor einigen Jahren schon abgeklopft. Bei den
Halbleitern sieht das genau so aus. Guckt doch mal, was die
einschlägigen Firmen so im Portfolio haben. Ja, richtig, da sieht man
integrierte I/Q-Up- und Down-Mischer und ADC's und Differenzial-OpV's
dazu. Aber "Radio"-IC's ? Fehlanzeige.

Was bleibt, sind die Flohmärkte - aber das ist ein Anzeichen, was selbst
den Hartgläubigsten auffallen sollte.

Aber der eigentliche Knackpunkt ist nicht der von der Industrie schon
längst vollzogene Paradigmenwechsel, sondern der Zustand in den Köpfen.
Mit all den Zutaten, die es JETZT im Handel gibt, können die Meisten
nicht wirklich mehr was rechtes anfangen. Da wäre Bildung angesagt und
dafür braucht es Bücher! Eben auch Lehrbücher - und zwar solche, die
sich für's Selbststudium eignen. Auch für den zitierten Hobbykapitän,
den Rennradfahrer und den Angler. Woher soll ein im Prinzip gebildeter
Mensch seine Weiterbildung beziehen? Von Harry Potter? Nee, durch Lesen.

Was mich an dem besagten Reprint aus längst vergangener Zeit stört, ist
die Rückwärtsgewandheit. Es wäre kein Thema, wenn es nur ne lustige
Beigabe zu aktuellen Büchern wäre (sowas hatten wir vor Jahren mal mit
nem historischen ARRL-Buch als Beigabe zur aktuellen Ausgabe). Wenn ein
schöngeistig orientierter Verlag sich auf Goethe, Schiller, Hölderlin
konzentriert, ist das ja OK, aber wenn ein eher technisch orientierter
Verlag sich nicht mehr um den aktuellen Stand der Technik kümmert ODER
dessen Leser selbigen auch nicht mehr verstehen wollen, dann ist das ein
Manko, was überhaupt nicht in Ordnung ist.

Ich sehe da sehr wohl sowohl einschlägige Verlage als auch unsere aus
Steuern bezahlten Bildungsstätten in der Pflicht.

W.S.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Junge nimm was gegen deine Klimakteriumsbeschwerden.

Namaste

Autor: Norbert V. (Firma: NoVeWa_A-Funk) (norbby)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Die Diskussion hat zumindest die grauen Zellen angeregt, die Erkenntnis
daraus ist das man bei sich selbst mal schaut wie flexibel man, (noch),
ist...

Bis dann 73s in die Runde ... -.- . . :)

Autor: Tobias P. (hubertus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> Nach einem erfolglosem Versuch heute mit einer extra großer Antenne.
> Ein Dipol, die eine Seite siehe Bild und die andere Seite ein 50 m
> Verlängerungskabel.
> Zur Anpassung ein 220 V - 24 V Ringtrafo, Niederspannungsseite an der
> Soundkarte.
>
> Standort im Dachauer Hinterland
> JN58PI
>
> Die Sendung im Anhang von heute 14,30, wie wird die Empfangsqualität
> beurteilt?


Hey Lutz,
Frage: darf ich dein angehängtes WAV-File für einige DSP-Experimente
verwenden. Der Grund, weshalb ich frage ist, weil ich das auf meiner
Website hochladen werde. Natürlich mit Quellenangabe :-) Dein Wav-File
eignet sich u.U. gut für ein paar kleinere Experimente (schön gemorst
:-) )

Gruss
Tobias

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tobias Plüss schrieb:
> schön gemorst :-)

Ja, der Lars hat eine sehr saubere Gebeweise.  Mein Sohn hat mich
nach dem Zuhören gefragt, ob das ein Computer war.  Da musste ihm
dann erstmal das bekannte Foto von Lars Kålland raussuchen:

http://www.trafficlist.net/radio-officer/lars-kalland/

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tobias Plüss schrieb:
> darf ich dein angehängtes WAV-File für einige DSP-Experimente
> verwenden.

Von mir aus ja, und ich denke SAQ wird sich über das Interessen freuen,
und es ist  ein schönes File um das Mithören zu üben.


Lutz

: Bearbeitet durch User
Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Optische CW-Dekodierung, sehr mühsam aber schön.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Bilder zeigen typische Empfangsverhältnisse hier,
Soundkarte mit 44100Hz, es kann aber auch anders aussehen.

Spektrum breitbandig mit Ferritantenne bis 10kHz, und
10kHz bis 20kHz.Im Zoom von 16,2kHz bis 17,4kHz kann man
erkennen, das die Frequenz von 17,2kHz frei ist,
etwa 50Hz unterhalb und oberhalb nicht mehr.
So ein Zufall aber auch...

Die beiden Frequenzkämme ? oder wie auch immer sind sehr
stark vertreten und stammen nicht vom Computer.

Nachweisbar schon mit dem Schraubenzieher als Antenne
am Mic-Eingang, besser mit einem Meter Kabel.

In einer Frequenzliste konnte ich dazu nichts finden, diese
Signale gibts wahrscheinlich auch nicht, wenn man jemanden
dazu fragt...

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab ich im Haus ähnlich, kommt von den hunderten Schaltwandlern und
Energiesparlampen, die mittlerweile in jeder Hütte am Netz hängen. Bei
mir ist abends fast alles voll mit ungeraden Vielfachen von 50Hz.

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der äußerst schwache Träger liegt etwas bei 16,24 kHz. Was du als
Lattenzaun siehst sind die 100 Hz Seitenfrequenzen und deren Harmonische
harmonische welche wesentlich stärker als der eigentliche Träger sind
und welche durch die schlecht gefilterte Gleichrichtung einer 50 Hz
Versorgungsspannung entstehen. Sehr wahrscheilich werden sie auch über
diese schlechtgefiltete Spannungsversorgung abgestrahlt.

Dein Weg sollte dich zum Sicherungskasten führen den Lapttop auf Ackku
betreibend, alles ausmachen und sequentiell wieder einschalten. Mit dem
Laptopnetzteil beginnend.

;)

: Bearbeitet durch User
Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
>Autor: Helge A. (besupreme)

Die gezeigten Signale würde ich nicht als Netzoberwellen
oder Schaltnetzteil-Störungen sehen, kann ich aber auch
nicht völlig ausschließen.

Bild:Einmal ruhige Frequenz, nur breitbandige Ein-Ausschaltvorgänge
zeitlich kurzer Art.War bisher selten der Fall.
Auf die vorherigen Signale der Bilder habe ich keinen Einfluss.
Es würde mich gar nicht überraschen wenn auch andere diese Signale
so vorfinden, nur vorhersagbar ist es nicht.
Mit den Bildern wollte ich lediglich zeigen, das da wohl
jemand die Frequenz 17,2kHz freihält und dies kein Zufall ist.

>Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne)

Wie erwähnt, diese relativ starken Frequenzen kann ich nicht
beeinflussen.Vielleicht gibt es ja auch ein dazu passendes
Modulationsverfahren.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
> Mit den Bildern wollte ich lediglich zeigen, das da wohl
> jemand die Frequenz 17,2kHz freihält und dies kein Zufall ist.

Lass mal deine Verschwörungstheorien in der Kiste.

Um auf diesen VLF-Frequenzen irgendwas brauchbar abstrahlen zu
können, braucht man derartig riesige Antennen, dass da niemand das
halbe VLF-Band „einfach nur so“ unbemerkt belegt.  Schau dir mal
das Monster von Antenne in Grimeton an.  Das Ding hat vermutlich
trotzdem bloß einen unterirdischen Wirkungsgrad, weil es eben in
Relation zur Wellenlänge immer noch verdammt klein ist (es ist ja
ein Vertikalstrahler, die „Hochspannungsleitungen“, die man da auf
den Fotos immer sieht, sind nur die Dachkapazität der Antenne).

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Autor: Jörg Wunsch (dl8dtl) (Mod
>Lass mal deine Verschwörungstheorien in der Kiste.

Verschwörungstheorien wollte ich eigentlich keine aufstellen.
Woher das kommt und wer das produziert ist mir letztlich egal.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Dein Rapport ist 59, das Wetter hier ist schön, 73!"

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:
> "Dein Rapport ist 59, das Wetter hier ist schön, 73!"

Was sollen uns diese Worte sagen?

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Was sollen uns diese Worte sagen?

Mit SAQ werden sie vermutlich jedenfalls nicht viel zu tun haben …

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> einen Fledermaus detector von
> Franzis umzubauen.   Empfängerschaltkreis CD2003

Wie zu erwarten arbeitet die Schaltung auch für den Empfang eines 17.2
kHz Signals.
Bei meiner Schaltung ist das originale Poti P1 (22 kOhm) mit einem
Widerstand
von 34,6 kOhm zu ersetzen, damit die Frequenz am 555 von 16,5 kHz
entsteht.
Wäre 17,9 kHz besser?

In alten Telefonzeiten der Trägerfrequenztechnik waren, denke ich,
mechanische Filter von 16 kHz bis 20 kHz im Einsatz. Ob so etwas noch
existiert?

: Bearbeitet durch User
Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> Wäre 17,9 kHz besser?

Warum probierst du es nicht einfach aus, statt erst noch auf eine
Antwort zu warten.
Vermutlich gibt es bei 16.5 kHZ weniger Stoerungen durch
Spiegelfrequenzen.


lutz h. schrieb:
> mechanische Filter von 16 kHz bis 20 kHz im Einsatz.

Noch nie davon gehoert. Ich kenne fuer solche Zwecke nur LC-Filter.
Wer sollte sowas hergestellt haben?
Aber vielleicht weisst du ja mehr. Dann lerne ich gern dazu.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> In alten Telefonzeiten der Trägerfrequenztechnik waren, denke ich,
> mechanische Filter von 16 kHz bis 20 kHz im Einsatz. Ob so etwas noch
> existiert?

Das waren 200kHz und 450kHz-Filter.
Von 16kHz oder 20kHz hab ich noch nichts gehört...

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von diesen Filtern bin ich auch bei der Suche im Internet ausgegangen.
Dann fand ich dieses: Nachrichtentechnik: 4.3.7 Trägerfrequenztechnik in
der Telefonie.
In einem Kanal einer Vorgruppe läge genau die gewünschte
Empfangsfrequenz. Ich hatte vermutet, dass auch in diesem
Frequenzbereich elektromechanische Filter eingesetzt wurden. Mich
interessiert jetzt, wie so ein Filter aufgebaut ist.

http://books.google.de/books?id=g4Qha9qVkHoC&pg=PA118&lpg=PA118&dq=telefon+mehrere+gespr%C3%A4che+%C3%BCber+eine+leitung+frequenzmultiplex+16+kHz&source=bl&ots=wGxv3ZZm4Y&sig=JUTGxQvR_vN0m-Ut1DlvR4G-f5k&hl=de&sa=X&ei=fg3dU-_7O4bZ4QTauYCgDA&ved=0CCIQ6AEwAQ#v=onepage&q=telefon%20mehrere%20gespr%C3%A4che%20%C3%BCber%20eine%20leitung%20frequenzmultiplex%2016%20kHz&f=false

: Bearbeitet durch User
Autor: npn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
lutz h. schrieb:
> Von diesen Filtern bin ich auch bei der Suche im Internet
> ausgegangen.
> Dann fand ich dieses: Nachrichtentechnik: 4.3.7 Trägerfrequenztechnik in
> der Telefonie.
> In einem Kanal einer Vorgruppe läge genau die gewünschte
> Empfangsfrequenz. Ich hatte vermutet dass auch in diesem Frequenzbereich
> elektromechanische Filter eingesetzt wurden. Mich interessiert jetzt,
> wie so ein Filter aufgebaut ist.
>
Die Filter in deinem Link (TF-Technik) sind vermutlich keine
mechanischen Filter, die wären wahrscheinlich zu groß. Ich tippe auf
LC-Filter mit Schalenkernen, die habe ich in den TF-Einschüben häufig
gesehen. Auf dieser niedrigen Frequenz kann man damit auch eine
genügende Flankensteilheit erreichen, daß sie für das Ausfiltern eines
Seitenbandes geeignet sind.

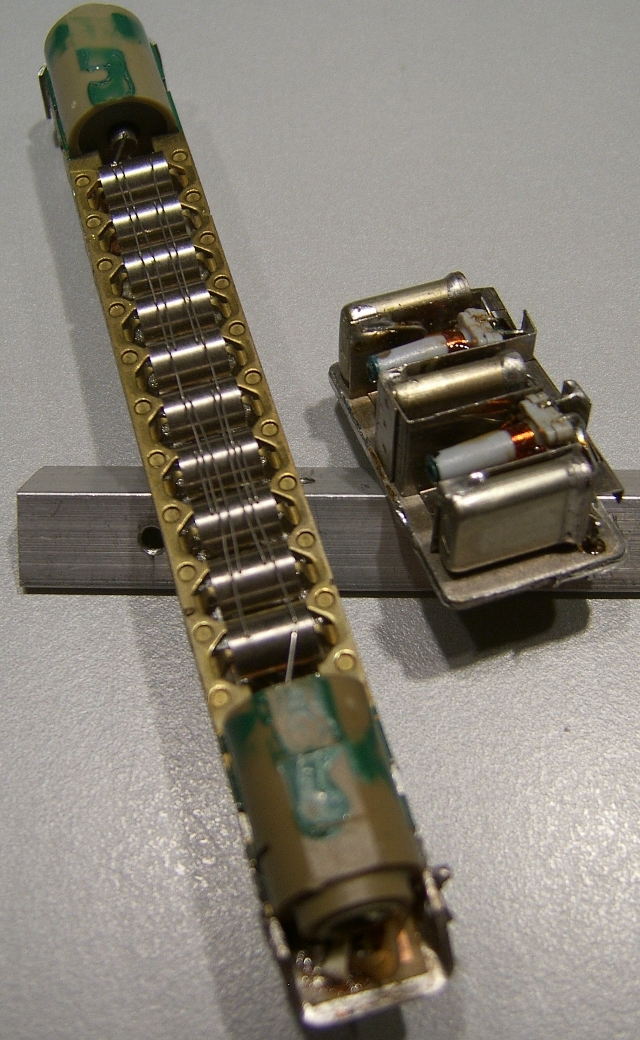

Und hier mal paar Bilder von mechanischn Filtern. Die arbeiten so, daß
sie Resonanzkörper drin haben (auf dem einen Bild z.B. die Röllchen),
die genau abgeglichen sind und über die Drähte mechanisch gekoppelt
sind. An beiden Enden hat man einen Wandler (im Prinzip ein
Elektromagnet ähnlich wie bei einem Lautsprecher), wo die elektrischen
Schwingungen in mechanische umgewandelt werden und am anderen Ende des
Filters wieder zurück in elektrische. Zu jedem Filter gehörten noch ein
Satz Kondensatoren, die mit der Induktivität des Wandlers auf die
Resonanzfrequenz abgestimmt waren.


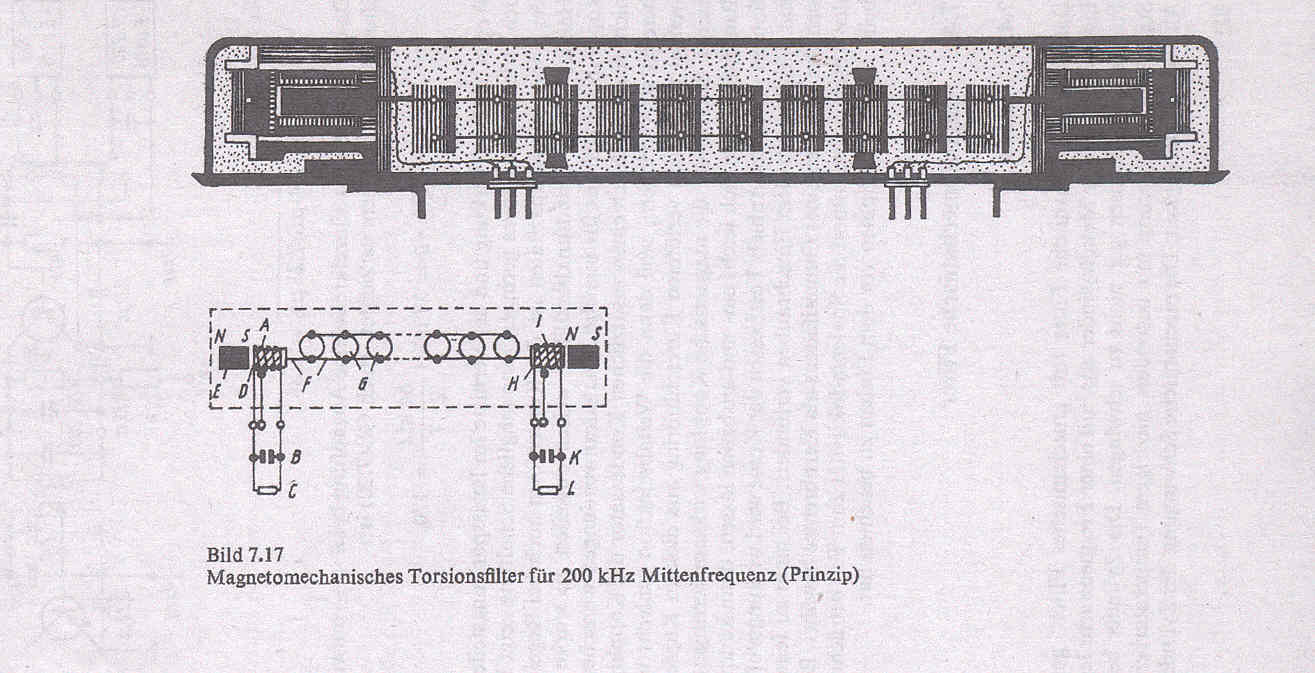

http://www.mikrocontroller.net/attachment/103249/magnetomechanische_Filter_1.jpg

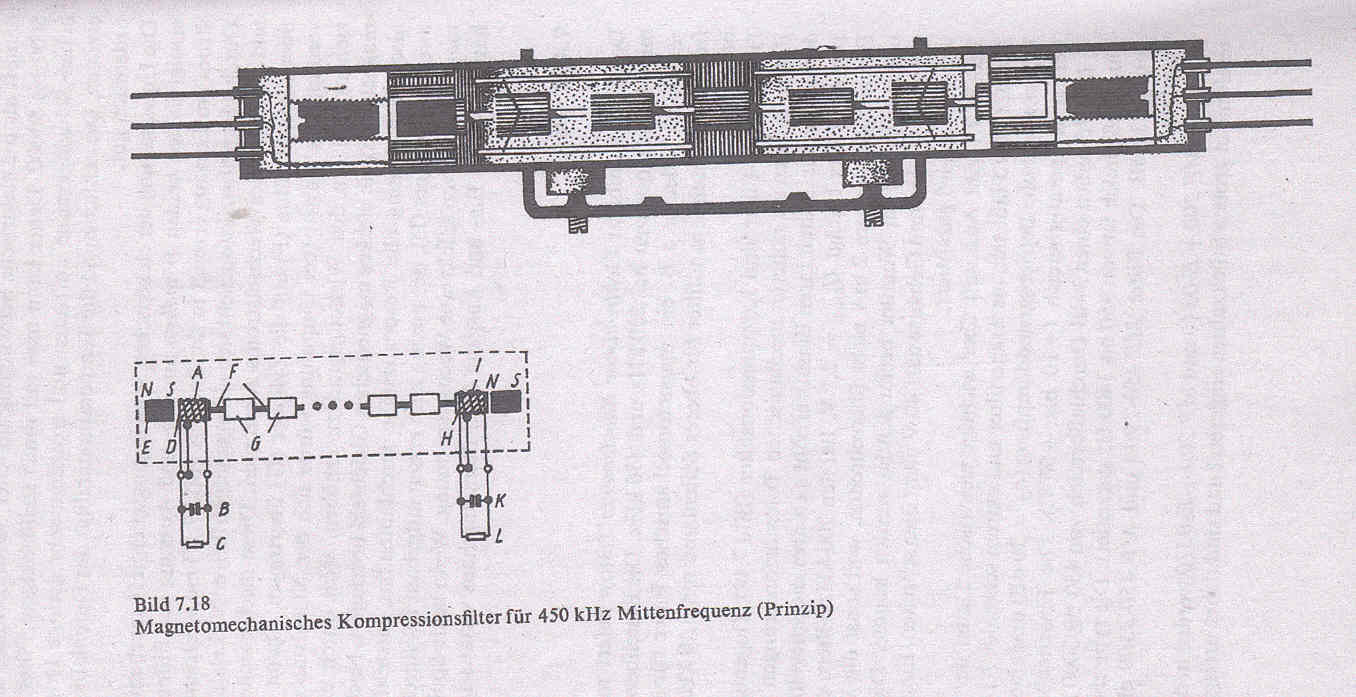

http://www.mikrocontroller.net/attachment/103252/magnetomechanische_Filter_2.jpg

Autor: Lutz (ein anderer ...) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> lutz h. schrieb:
>> mechanische Filter von 16 kHz bis 20 kHz im Einsatz.
>
> Noch nie davon gehoert. Ich kenne fuer solche Zwecke nur LC-Filter.
> Wer sollte sowas hergestellt haben?
> Aber vielleicht weisst du ja mehr. Dann lerne ich gern dazu.

Die 16 kHz-Filter gab es damals im analogen Telefonnetz tatsächlich. Er
war dazu da, den Gebührenimpuls (16 kHz) rauszufiltern.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz (ein anderer ...) schrieb:
>
> Die 16 kHz-Filter gab es damals im analogen Telefonnetz tatsächlich. Er
> war dazu da, den Gebührenimpuls (16 kHz) rauszufiltern.

Klar gab es die, aber das waren LC-Filter, keine mechanischen. In den
Münzfernsprechern waren die in Form von Saugkreisen, also Sperrfiltern
drin, um den Weg in Richtung Telefonhörer abzublocken. Auf die
Anschlußleitung selbst wurden sie in der Vermittlungsstelle induktiv
eingekoppelt.

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Weihnachtstermin steht unter:

http://alexander.n.se/in-english/saq-transmission/

Transmission on Christmas Eve, December 24, 2014

We try to start the alternator on Christmas Eve, December 24, 2014.
We will be on air with test signal about 7:40 UTC and a message
will be sent at 8:00 UTC. The frequency is 17.2 kHz CW.

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So , Loop ist ausgerichtet, Rechner warm, noch eine Stunde :)

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, EKD500 läuft an 10cm langer Aktivantenne nach PA0RDT. Noch nichts zu
hören aus Schweden.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf dem Web SDR Twente ( http://websdr.ewi.utwente.nl:8901/) haben sich
schon hunderte Zuhörer versammelt. Sehr beeindruckend.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias schrieb:
> Auf dem Web SDR Twente ( http://websdr.ewi.utwente.nl:8901/) haben
> sich
> schon hunderte Zuhörer versammelt. Sehr beeindruckend.

"Sorry, the WebSDR server is too busy right now; please try again
later."

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mit läuft Twente noch, 280 Nutzer online.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias schrieb:
> Bei mit läuft Twente noch, 280 Nutzer online.

Weil du vermutlich schon eher drin warst. Rausgeworfen wirst du nicht,
ist klar. Aber es kommt eben keiner zusätzlich mehr rein :-(
Das habe ich auch das erste Mal erlebt, daß Twente wegen Überfüllung
geschlossen ist...
Aber irgendwo sind eben Grenzen gesetzt, c'est la vie...

Autor: Henrik V. (henrik_v)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Kann zwar etwas erahnen, aber nicht so schön wie im Sommer...


Na denn, schöne Feiertage in Runde

Henrik

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von mir ebenfalls schöne Feiertage
und einen guten Rutsch an alle!
73!

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Diesmal sehr gutes Signal, ca. 30 dB über man-made-noise in der Berliner
Innenstadt. Signal etwa 10 dB stärker als die russ. Alpha-Sender.
E-Feld-Antenne nach DB1NV/DJ3VY mit rund 80 pF eff. Dachkapazität.

Allen schöne Feiertage...

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Das Signal war nachweisbar.Bei der NF-Audiodatei ( mp3 )fehlt
der Anfang der Sendung, es ist ein Versuch, für mich aber nicht
lesbar.
Nur sehr geschulte Ohren sollten es probieren.

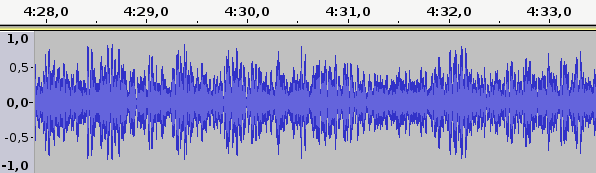

Das Bild zeigt einen Auschnitt der NF-Datei, kein Rauschen wie
man vermuten würde.

Schöne Feiertage

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Heute ohne zusätzliche Elektronik,
einfach ein Audiokabel an den Zaun und Schutzleiter einer ausgerollten
50m Kabelrolle als Masse  im Dachauer Hinterland ca. 1000km.

Allen  schöne Feiertage.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gestern war wieder Sendung um 15 UTC: In Berlin (JO62PL) 599 etwa 15 dB
über noise level (City, heftig) an einer aktiven E-Feld-Antenne nach
DB1NV. Und das, obwohl Freitag, der 13. war... Die Alphas waren im
nachmittäglichen Störpegel nur zu ahnen.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Günter Richter schrieb:
> Gestern war wieder Sendung um 15 UTC: In Berlin (JO62PL) 599 etwa
> 15 dB
> über noise level (City, heftig) an einer aktiven E-Feld-Antenne nach
> DB1NV. Und das, obwohl Freitag, der 13. war... Die Alphas waren im
> nachmittäglichen Störpegel nur zu ahnen.

Das war diesmal leider während der Arbeitszeit. Und da habe ich keine
Möglichkeit des Empfangs. Da muß ich mich vermutlich bis zur nächsten
Sendung gedulden. Ich glaube, im Juli ist das nächste Mal, oder?

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
ja, sollte sein. Wiki sagt: Alexanderson Day, named after the Swedish
radio engineer Ernst Fredrik Werner Alexanderson and held either on the
last Sunday in June, or on the first Sunday in July, whichever comes
closer to 2 July, is the day of the open house at the Swedish government
VLF transmitter Grimeton, call sign SAQ, located near Varberg.....

Letztes Jahr musste allerdings eine der angekündigten Sendungen
ausfallen, da die Antenne anderweitig gebraucht wurde (ab und zu
verirren sich in den Gewässern Schwedens Leute unter Wasser und dann
hilft man ;-)

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://alexander.n.se/veranstaltungen/alexandersontag-2015/?lang=de


Meine TV-Entmagnetisierungsspule + C  am PC Mic Eingang will ich
eigentlich dieses Jahr noch entwas pinpen. Da der Mic Eingang ja eine
ECM Versorgung bereitstellt, könnte man ja noch einen Transistor (+Poti
und ein paar R+C) spendieren und den Schwinkreis aka Audion entdämpfen
und smalbandiger machen.... mal sehen.

Gruß Henrik

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde gern meinen analogen Empfänger an einer Simulation testen.
Mit einem Sinusgenerator geht es schon.
Hat zufälliger jemand ein File mit dem einem Originalsignal 17.2 kHz und
den Alphas? Es reichen einpaar Sekunden. Ich möchte die Trennschärfe
testen.

Lutz

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das müsste man sich einfach selbst erzeugen können, wenn man mit
Antennen wie oben mit der Soundkarte das NF-Spektrum sampelt (mit
SpectrumLab von DLYHF z.B.) und mono in einer *.wav-File ablegst. Die
Alphas beginnen bei etwa 11 kHz, bei rund 22 kHz liegen ein paar dicke
(militärische vermutlich) andere Sender. 48 kHz Abtastrate ist
vielleicht etwas wenig, aber 96 tun es bestimmt.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Am besten wäre  die Abtastrate von 44100 Samples/s 16bit in einem *.WAV
File.
Das ist dem Audio Format der CD nachempfunden und meine Version von
SAQrx arbeitet auch mit dieser Abtastung.
Leider sendet SAQ nur zwei mal im Jahr. Ich würde so ein File ganz
praktisch finden, um meine analogen Empfangsschaltungen testen zu
können.
Wenn das  CW Signal hörbar ist, funktioniert die Schaltung.


Natürlich werde ich bei der nächsten Sendung versuchen das Signal
aufzuzeichnen, aber wenn der Fehlerteufel zuschlägt muss ich mich
weiterhin behelfen.

: Bearbeitet durch User
Autor: Henrik V. (henrik_v)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Habe mal virtuell was ausprobiert.
Da es doch noch von der Beschaltung des Mic Eingang abhängt, mal sehen
was die Praxis sagt.
Ach n002 ist der sound input

Spule hat etwa 190cm Umfang und geschätzte 30 Windungen (TV Degauss)
L1 N004 0 5.8m Rser=10
L2 N007 0 50n
C1 N004 0 10n
C2 N008 0 47n
C3 N005 N008 6.8n
R1 N009 N008 47
R2 N005 N004 10k
C5 N005 N004 1000n
R3 N006 N005 12k
R4 N009 0 1k
Q1 N006 N005 N009 0 BC547C
R5 N001 N006 2.2k
C6 N001 0 47µ
C7 N002 N006 33n
R_poti N002 N001 1k
V§Bias N003 0 2.8
R7 N003 N002 5k
V1 N007 0 AC 10m Rser=50
C4 N009 N008 22p
.model NPN NPN
.model PNP PNP
.lib D:\altePlatte\Programme\SwitcherCAD\lib\cmp\standard.bjt
* Soundcard Mic input
K1 L1 L2 .1
.ac lin 201 10k 30k
;tran 0 10 9 startup
.backanno
.end

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hab gerade die Ankündigung des "Termins 2015 Juni" gefunden.

http://alexander.n.se/

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ist mit dem SAQ los? Zuvor hat er immer 10-20 Minuten lang ein
Testsignal gesendet, dann die Message. Hoffentlich ist das Teil nicht
kaputt.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hoffentlich nicht oder die Antenne wurde (auch hoffentlich nicht) nicht
gerade dringender von einem anderen Dienst benötigt. Nächste Chance dann
14:00 MESZ...

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Dauerträger war mal kurz da, um 10.45 etwa.

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Technical problems with the antenna resulted in no transmission 09:00
UTC. We will try again at 12:00 UTC

Autor: Winni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die zweite Sendung um 1400 UT kam wie gewohnt mit ~30dB rein. Zwischen
17.050 und 17.150 "starke Störung". Musste mit schmalem Filter arbeiten.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die nämliche Störung auch in Berlin. Feldstärke etwa 10 dB über
man-made-noise (Citylage) an einer Aktivantenne. Auch ich habe das
400-Hz-Filter dazugeschaltet

Autor: NGC 5. (ngc5907)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier in Karlsruhe war der Empfang mit der auf die Schnelle
zusammengeschusterten Loop an der Soundkarte recht störungsfrei.

Ich habe in SDR# mal das Baseband mitgeschnitten, falls das jemanden
interessiert kann das zweiteilige Archiv hier heruntergeladen werden:

http://wikisend.com/download/694976/SDRSharp_20150628_114317Z_0Hz_IQ.7z.001
und
http://wikisend.com/download/408648/SDRSharp_20150628_114317Z_0Hz_IQ.7z.002

Zum Entpacken wird 7zip benötigt:

http://www.7-zip.org/download.html

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Feldstärke etwa 10 dB über man-made-noise (Citylage)

Dito mit einer 10m langen Drahtantenne. Um 14 Uhr waren die vermutlich
von einem Solar-Wechselrichter verursachten Störungen im 50 Hz Raster
von S5 auf S6 angestiegen.

: Bearbeitet durch User
Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
NGC 5. schrieb:
> das Baseband

Danke für die Files. Jetzt habe ich endlich ein Testsignal zum
optimieren
des Bandfilters des analogen Empfängers.


Beim Sendetermin um 9,00 hatte ich gute Empfangsbedingungen, aber leider
wurde nicht gesendet. um 12.00 war ich in  der  Innenstadt. Zum Glück
konnte ich das Rufzeichen aufnehmen, aber leider nur mit dem Computer.
Der Vorverstärker mit einem  Filter ist interessant.

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier der Grund warum der erste Versuch scheiterte:
http://alexander.n.se/technical-difficulties-on-alexanderson-day-transmission-2015/?lang=de

Die 'Antennenklempner' sind ja auch nicht mehr die Jüngsten. Alle
Achtung, dass sie das so schnell wieder zum Laufen bekommen haben.
Ich hoffe es findet sich genug Nachwuchs, dem die Erfahrung
weitergegeben werden kann.

Autor: no_signal_saq (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sehr schnell, auch bei dieser Größe der Antenne..

Der Empfang war hier diesmal deutlich besser als im letzten Dezember.
Die früher beschriebenen Probleme gibs aber nach wie vor.
Das Audiobeispiel hat zwar hier bei Softwaredecodierung noch etliche
Fehler, aber immerhin.
Die Datei ist nachträglich editiert, die kurzen Störspitzen
hben normalerweise schon mehr als die doppelte Amplitude von SAQ.


>Autor: Henrik V. (henrik_v)
Frage:Ist die früher beschriebende  Antenne mit Verstärker eine
Art Q-Multipler ( LTSpice - Schaltung ) ?.

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
>>Autor: Henrik V. (henrik_v)
> Frage:Ist die früher beschriebende  Antenne mit Verstärker eine
> Art Q-Multipler ( LTSpice - Schaltung ) ?.dion

Naja, die Idee ist eine Art SAQ Audion...
Die Güte des Loopantennen-Schwingkreises erhöhen, damit wird sie
schmallbandiger. Der Saft soll dafür gleich aus der ECM-MIC Speisung des
PC-Eingangs kommen. (2.8 V mit Ri~2.5k)
Mischen oder demodulieren wollte ich da nix, das soll die Software.

Die Abstimmung wird dann auch leichter, sollte am besten ja auch
schwingfähig sein....

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
There will be a transmission with the Alexanderson VLF alternator on
17.2 kHz on “United Nations Day” October 24th, 2015 at 10:00 UTC (12:00
local time).

Start up and tuning from about 09:30 UTC.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade, da ist gerade die (in Hannover wohl letzte) Interradio.

Ansonsten recht interessant ein Artikel von Gunthard Kraus im aktuellen
Weinheim-Skript über eine aktive 17,2k-Antenne mit einem geschirmten
Ferritstab. Allerdings war das Ergebnis doch zu schmalbandig, um damit
vernünftig CW aufzunehmen. Bei einer Juni-Sendung von SAQ konnte er in
Friedrichshafen die 17200-Hz-Linie mit 25 dB über Rauschen aufnehmen
(über CW-Demodulation wird nichts berichtet).

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine typische Ferritantenne hat ein Q zwischen 50 und 100. Die
Bandbreite beträgt damit noch >=172Hz. Normalerweise sollte das für den
SAQ reichen.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK, da habe ich mich nicht genau genug ausgedrückt: Es geht um Werte der
Gesamt-Schaltung 'aktive Antenne'; es sind noch zwei weitere
Schwingkreise beteiligt. Übrigens kann (wen's interessiert) der Artikel
aus dem Skriptum einzeln auf der (auch sonst recht lesenswerten)
Webseite von Gunthard Kraus im Volltext nachgelesen werden.

Autor: Sven D. (sven_la)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Günther,

habe mir das pdf angeschaut. Du scheinst da was missverstanden zu haben.
Die Ferritantenne hat eine Güte von 42, die 2 Schwingkreise zur
Selektion jeweils 70. Das mit diesem Aufbau kein CW mitgeschrieben
kwerden konnte, lag also nicht an der zu kleinen Bandbreite der Antenne,
sondern daran, das die Resolution Bandwith des Spektrums in der Software
auf 0,5Hz bzw. 0,1Hz engestellt war. Dadurch wird die Anzeige sehr
langsam aktualisiert und es sind keine CW Signale sichtbat.

Hier das pdf:
http://www.gunthard-kraus.de/Vortrag_Weinheim/ELF-Empfang.pdf

73

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Recht, Sven, im zweiten Anlauf habe ich es auch gesehen.

Ich empfange SAQ sonst immer mit der E-Feld-Antenne nach DB1NV mit 6 bis
20 dB Störabstand auf einem City-Dach, will das mit dieser
Ferrit-Antenne aber bis Weihnachten aufbauen und vergleichen.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt Quarze für einen Festfrequenzempfänger
Vacuum Quartz Crystal Resonator 18 KHz

Ebay-Artikel Nr. 351377462356

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Es gibt Quarze für einen Festfrequenzempfänger
> Vacuum Quartz Crystal Resonator 18 KHz

Bei 18 kHz brauchst Du keinen teuren Quarz.
Jeder beliebige RC- oder LC-Oszillator reicht.
Wenn der ein bisschen wegläuft,
ändert sich nur ein wenig die Tonhöhe.

Für diejenigen, die es trotzdem ganz genau wissen wollen:
Ich erinnere mich, dass HaJo Brandt vor ca. 2 Jahren in der CQ-DL
einen sehr einfallsreichen Festfrequenz-Portabelempfänger beschrieben
hat.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir wartet ein modifizierter Fledermaus- dedector auf einen
erfolgreichen Einsatz. Bisher hat er einen zusätzlichen NF- Filter für 1
kHz bekommen.
Einen netten Ort zum Empfangen am 24. Oktober habe ich schon gefunden.
Im Internet ist noch ein anderer Quarz  mit 17.333 kHz verfügbar. Ob
dieser als Filter nützlich ist? Liegt 133 Hz neben der benötigten
Frequenz.

Autor: B e r n d W. (smiley46)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
> noch ein anderer Quarz  mit 17.333 kHz verfügbar

Der hat bestimmt weniger als 1 Hz Bandbreite, was soll da noch
durchkommen? LC-Filter reichen im Prinzip, der BFO zum Runtermischen
sollte unterhalb des SAQ auf 16,4 kHz schwingen, dann ist erst mal der
"NOR JXN Marine Norway" weg. Oberhalb gibt es einige starke Stationen
für Uboot-Funk, der stärkste mit S9+30. Den wollte ich nicht auf der
Spiegelfrequenz haben. Mit dem BFO auf 16,4 kHz konnen sie jedoch
relativ leicht mit Hilfe eines Tiefpasses entfernt werden. Unterhalb
gibts praktisch nur noch die Alphas, und die sind deutlich schwächer,
als der SAQ.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der von mir oben empfohlene Festfrequenzempfänger stand im

CQ-DL 5-2013 S.332
Hans-Joachim Brandt DJ1ZB
Quarzgesteuerter Portabel-Rx für SAQ

Oszillator mit Uhrenquarz 32,768 kHz
Frequenzteilung auf 16,384 kHz
ergibt mit SAQ eine ZF von 816 Hz.

Einfacher geht's nimmer.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dank, werde die Zeitschrift suchen
nicht den Sonnabend 24.102015 vergessen
http://alexander.n.se/saq-transmission-on-the-un-day-2015/?lang=de

Autor: W. S. (winni_funker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch ein einfacher Empfänger für den VLF-Bereich ist hier zu finden:
http://www.vlf.it/fritz/pocketrx.html
"vlf.it" ist überhaupt eine interessante Seite für Leute, die sich für
diese "gemütlichen" Frequenzen interessieren.
Ich habe schon meine Loop ausgerichtet, damit es morgen etwas schneller
geht :) Das sind 40 Wdg. mit 80 cm Ø, gefolgt von einem OP27.

73 Winfried

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So gegen 16 Uhr hat SAQ heute ( Fr ) getestet, war natürlich
nicht richtig darauf vorbereitet.
Die Alphas als Signal-Indikator sind nicht zu sehen.
Derzeit abgeschaltet ?

Autor: W. S. (winni_funker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
> Die Alphas als Signal-Indikator sind nicht zu sehen.
> Derzeit abgeschaltet ?

Die Alphas sind wirklich abggeschaltet! Was machen nur die Leute die auf
dieses Navigationssystem anggewiesen sind? Ob die so einfach auf GPS
umschalten können?

Autor: W. S. (winni_funker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Alphas sind wieder da! Aber sehr sehr schwach. Gerade mal 10 dB über
dem Rauschen.

Autor: Sven D. (sven_la)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

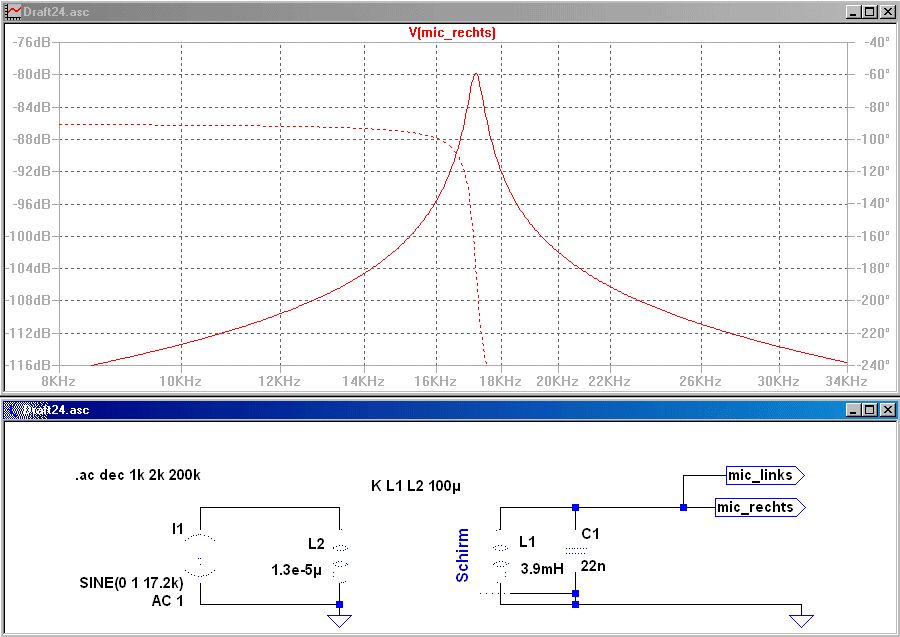

Winfried S. schrieb:
> Ich habe schon meine Loop ausgerichtet, damit es morgen etwas schneller
> geht :) Das sind 40 Wdg. mit 80 cm Ø, gefolgt von einem OP27.

So wie im Anhang?

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer liest schon gern den ganzen Thread,
darum weise ich nochmal auf meinen früheren Eintrag :

Beitrag "Re: CQ CQ CQ SAQ SAQ SAQ"

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, ich wollte eigentlich nicht nur den Link,
sondern den kompletten Text. Hier ist er

Zur allgemeinen Information :

Es wundert mich ein wenig, dass manche Leute so grosse Schwierigkeiten
beim Empfang von SAQ haben.
Ich sitze in Koeln in einem Dachgeschoss, benutze einen Telefunken E1501
Bandbreite 100Hz und eine simple Loop 5W, 1m x 1m direkt auf den
hochohmigen LW-Eingang des rx.
Der Empfang ist laut und klar, deutlich besser als der parallel gehoerte
Twente-SDR.


Die Alphas höre ich allerdings auch nicht immer gleich gut.
Manchmnal klar, manchmal gar nicht.
Da spielen die atmosphärischen Bedingungen
anscheinend eine ähnliche Rolle wie auf KW.
Und noch viel mehr Einfluss hat natürlich der lokale Störpegel.

Autor: W. S. (winni_funker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sven D. schrieb:
> Winfried S. schrieb:
>> Ich habe schon meine Loop ausgerichtet, damit es morgen etwas schneller
>> geht :) Das sind 40 Wdg. mit 80 cm Ø, gefolgt von einem OP27.
>
> So wie im Anhang?
Genau die ist es, allerdings etwas modifiziert.
- Den Durchmesser habe ich auf 80 cm verdoppelt. Billiges Feldkabel.
- Bis auf eine kleine Lücke habe ich den Ring mit selbstklebender
Alufolie umwickelt. Diese Abschirmung wird einseitig geerdet, so dass
nur die magnetische Komponente genutzt wird.
Damit bekomme ich eine brauchbare 8er Charakteristik und kann mögliche
Störer ausblenden.

73 Winfried

: Bearbeitet durch User
Autor: winni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Alphas kommen brauchbar an. Von SAQ ist nichts zu hören. Vielleicht
wird wieder die Antenne /missbraucht ;)

Autor: winni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jrtzt sehr schwach das vvv de SAQ

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Winfried S. schrieb:
> Diese Abschirmung wird einseitig geerdet, so dass
> nur die magnetische Komponente genutzt wird.

Manche Leute werden mich gleich wieder steinigen wollen.
Aber trotzdem:

Schirmung hilft nur gegen elektrische Nahfelder und
nutzt nur, wenn sie symmetrisch ist.
Einseitige Erdung bringt nichts.

Funkwellen sind nicht ein elektrisches und eine magnetisches Feld,
sondern ein elektromagnetisches Feld.
Das bedeutet, die beiden Komponenten
sind untrennbar miteinander verbunden.
Wenn die magnetische Komponente genutzt wird,
wird gleichzeitig auch die elektrische genutzt und umgekehrt.

Nähere Erörterung würde an dieser Stelle zu sehr abschweifen.


Zurück zu SAQ:
Auf meinem eigenen Empfänger (siehe oben)
war der Sender heute deutlich besser zu hören als auf Twente.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Schirmung hilft nur gegen elektrische Nahfelder

Das meiste QRM (bzw. eigentlich QRN) kommt ja aus elektrischen
Nahfeldern. Die vielen Schaltnetzteile, PowerLAN-Teile usw. in der
Nachbarschaft ist das, was am meisten stört. Insofern ist das schon auch
sinnvoll, eine elektrische Schirmung vorzunehmen.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Insofern ist das schon auch
> sinnvoll, eine elektrische Schirmung vorzunehmen.

Unbestritten !
Die Wirkung beruht allerdings weniger auf 'Abschirmung'
als vielmehr auf Symmetrierung.

Autor: Gerald M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Das meiste QRM (bzw. eigentlich QRN) kommt ja aus elektrischen
> Nahfeldern. Die vielen Schaltnetzteile, PowerLAN-Teile usw. in der
> Nachbarschaft ist das, was am meisten stört. Insofern ist das schon auch
> sinnvoll, eine elektrische Schirmung vorzunehmen.

Einfach eine Loop zu schirmen und die Schirmung einseitig zu erden, wie
bei einem Mikrofonkabel, mindert mit viel Glück ein wenig den Empfang
von statischen und quasistatischen elektrischen Feldkomponenten. Viele
Störungen sind aber sowohl elektrischer als auch magnetischer Natur.

Die eigentlichen Vorteile einer magnetic-loop, vornehmlich sensitiv auf
die magnetische Feldkomponente zu reagieren und die scharfen Minima bei
90/270 Grad erreicht man nur durch konsequente Symmetrie in Aufbau und
Auskoppelung.

Bei nur einseitiger Schirmung oder anderweitig unsymmetrischem Aufbau
wird eine Loop zunehmend sensitiv auch gegenüber der elektrischen
Feldkomüponente einer Welle.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald M. schrieb:
> wird eine Loop zunehmend sensitiv auch gegenüber der elektrischen
> Feldkomüponente einer Welle.

Sorry, im HF-Examen müsstest Du dafür durchfallen.
Aber tröste Dich:
Du bist ein schönes Beispiel dafür, dass es fast sinnlos ist,
die populärwissenschaftlichen Vorstellungen von über hundert Jahren
aus den Köpfen rausholen zu wollen.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt habe ich ein tolles File (wav) von heute 12,00 Uhr bis 12,10 Uhr
mit dem Signal auf 17,2 kHz. Leider ein  50 MByte File. Hat es Sinn es
hier anzuhängen?

Autor: Gerald M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Du bist ein schönes Beispiel dafür, dass es fast sinnlos ist,
> die populärwissenschaftlichen Vorstellungen von über hundert Jahren
> aus den Köpfen rausholen zu wollen.

Und du bist ein schönes Beispiel für einen überheblichen Angeber, der in
seiner Hilflosigkeit bei persönlichen Herabwürdigungen Zuflucht suchen
muss und mit  hohlen Sprüchen auf dicke Hose macht, ohne diese fachlich
und substantiert begründen zu könnnen.

Da ist in der Kindheit wohl Einiges schief gegangen.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald M. schrieb:
> ohne diese fachlich
> und substantiert begründen zu könnnen.

Du bist doch derjenige, der hier ausfallend und unflätig wird !
Kann ich dafür, dass Du keine Ahnung hast
und deswegen beleidigt bist ?
Gugel mal nach Chris Trask,
Ich fürchte nur, das ist zu hoch für Dich.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Hat es Sinn es
> hier anzuhängen?

Dazu müsste sich Jörg Wunsch äussern.

Autor: ?!? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald M. schrieb:
> eric schrieb:
>> Du bist ein schönes Beispiel dafür, dass es fast sinnlos ist,
>> die populärwissenschaftlichen Vorstellungen von über hundert Jahren
>> aus den Köpfen rausholen zu wollen.
>
> Und du bist ein schönes Beispiel für einen überheblichen Angeber, der in
> seiner Hilflosigkeit bei persönlichen Herabwürdigungen Zuflucht suchen
> muss und mit  hohlen Sprüchen auf dicke Hose macht, ohne diese fachlich
> und substantiert begründen zu könnnen.
>
> Da ist in der Kindheit wohl Einiges schief gegangen.

Ich freu mich immer, wenn sich zwei Menschen so gut verstehen...

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> die beiden Komponenten sind untrennbar miteinander verbunden.
> Wenn die magnetische Komponente genutzt wird,
> wird gleichzeitig auch die elektrische genutzt und umgekehrt.

Die Aussagen treffen so allgemeingültig auf Kurzwelle zu. Die
Wellenlänge des SAQ beträgt jedoch 17,5 km. Deshalb bleiben alle
Störungen aus der Umgebung erst mal elektrische oder magnetische Felder,
es sei denn die Störquelle strahlt beides ab. Alles was stört, ist
Nahfeld, werden sie zum Fernfeld, sind sie schon zu schwach, um zum
Stören.

Genauso die Abschirmung, es handel sich hier um NF, nicht um HF. IMO ist
es wurscht, an welcher Stelle der Schirm geerdet wird. Den Unterschied
von 0,01% der Wellenlänge wird man bei 17 kHz kaum nachweisen können.

Aus eigener Erfahrung weiß ich, es gibt in meiner Nachbarschaft
elektrische und magnetische Störquellen. Mal ist die eine Antenne
besser, mal die andere. Die magnetic Loop hat den Vorteil, dass man
durch drehen einen einzelnen Störer ausblenden kann.

Meine Störungen kommen vermutlich von einer Photovoltaik-Anlage mit
Wechselrichter, die magnetischen Störungen sind etwas stärker ausgeprägt
als die elektrischen. Wenn die Sonne scheint, geht das S-Meter zwischen
10 und 11 Uhr von S5 auf S6 hoch, im Hochsommer auf S7. Zum Glück wird
es wenigstens nachts ruhiger.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> Die Aussagen treffen so allgemeingültig auf Kurzwelle zu

In den Maxwell-Gleichungen kommt die Frequenz nicht vot.
Sie gelten deswegen für 1 Hz wie für 1 GHz und noch mehr.

Aber in Deinem Beitrag klingt schon an,
dass populär-oberflächliche Betrachtungsweisen hier nicht ausreichen.
Die Sache erfordert einiges physikalisches Grundwissen.

Im Netz steht über die Funktion von Antennen viel Unsinn,
man darf nicht alles glauben, was selbst hochtrabende Titel schreiben,
sondern muss Spreu und Weizen erkennen und trennen.

Dieses Forum ist keine Vorlesung über Feldtheorie,
aber wenn manche Leute glauben, mit ihren Wunderantennen
sich aus dem Feld dasjenige herauspicken zu können,
was ihnen genehm ist, dann sollte es doch erlaubt sein,
auf die Unrichtigkeit dieser Wunschvorstellungen hinzuweisen.

Autor: Michael M. (Firma: DO7TLA) (do7tla)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SAQ sollte auch mal Nachts eine Testsendung machen.
Da sind dann auch die Störeinflüsse aus der Nachbarschaft geringer.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> SAQ sollte auch mal Nachts eine Testsendung machen.

Die Idee ist gut.
Mach im SAQ-Forum diesen Vorschlag !

Über Sendungen zu geeigneten Tageszeiten
würden sich z.B. Amerikaner und Australier sehr freuen.

Autor: Norbert V. (Firma: NoVeWa_A-Funk) (norbby)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Hier mein Empfangsbericht von SAQ

Der Empfang mit dem EKV13 war diesmal EXZELLENT und auch besser wie der
von SDR Twente, mit dem EKV13 hätte ich mit der G5RV, (als Langdraht
missbraucht hi), 579 gegeben, mit der MiniWipe und EKV13 nur 539 es war
aber trotzdem noch sehr gut Lesbar...

Als Option hatte ich noch parallel meinen Elektor Konverter mit einer ZF
von 10MHz und dem TS830S als RX und als Antenne war ebenfalls eine
MiniWhipe damit wäre der RPT 529 gewesen, der Elektor Konverter ist aber
auch Breitbandiger hatte ich festgestellt, da teilweise LORAN Signale
mit dabei waren und zeitweilig SAQ wegdrückte...

insgesamt gesehen ein erfolgreiches Experiment :)

Bis dann ein schönes Wochenende und guten Start in die neue Woche mit vy
73 de Norby aus dem Sauerland ... -.- . .

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ein paar Sekunden der heutigen Sendung ( Soundkarteneingang 17.2 kHz)

Länge : 11.56444 Ost (11° 33' 52'' Ost)
Breite : 50.82681 Nord (50° 49' 37'' Nord)
QTH Locator : JO50ST

Deutschland, Thüringen, Kahla, Greuda

SAQrx, die Antenne war der linke Zaun in Richting Osten.

: Bearbeitet durch User
Autor: ?!? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:

> 2015_10_24_SAQ.wav (295 KB, 0 Downloads)

Toll. Das Meer in 3,5s? ;-)

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nein, auf einer Soundkarte ausgeben und mit SAQrx empfangen, oder zum
Test eines analogen Empfängers. Im Bild mein Empfang in der Simulation.

Autor: Marc Oni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Aber in Deinem Beitrag klingt schon an,
> dass populär-oberflächliche Betrachtungsweisen hier nicht ausreichen.
> Die Sache erfordert einiges physikalisches Grundwissen.

Einstein ist ein Dreck gegen Dich!

Autor: Elektrolurch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> In den Maxwell-Gleichungen kommt die Frequenz nicht vot.
> Sie gelten deswegen für 1 Hz wie für 1 GHz und noch mehr.
>
> Aber in Deinem Beitrag klingt schon an,
> dass populär-oberflächliche Betrachtungsweisen hier nicht ausreichen.
> Die Sache erfordert einiges physikalisches Grundwissen.
>
> Im Netz steht über die Funktion von Antennen viel Unsinn,
> man darf nicht alles glauben, was selbst hochtrabende Titel schreiben,
> sondern muss Spreu und Weizen erkennen und trennen.

Mann, was für ein eingebildeter Schwätzer!

Die Zeit kommt in den Maxwell Gleichungen vor - der Kehrwert der
Frequenz.

http://www.siart.de/lehre/maxwell.pdf

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mit einem Fledermaus- Detektor hatte ich leider keinem Empfang.
Es war nur ein Pfeifen zu hören.

Bei diesem Bild habe ich den Antenneneingang an eines Fledermaus-
Detektors mit dem Spectrum Lab analysiert.

Besser ist sicher ein richtiges Gehäuse. Ist ein massives Alugehäuse
geeignet?

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrolurch schrieb:
> Die Zeit kommt in den Maxwell Gleichungen vor - der Kehrwert der
> Frequenz.

Zeit ist nicht gleich Frequenz.
Diese erscheint erst im Lösungsansatz für periodische Anregung.

Aus den MGl folgt aber unmittelbar,
dass jedes Stückchen Draht
gleichermassen vom elektrischen
wie vom magnetischen Feld beeinflusst wird,
genannt Induktion und Influenz.
Deshalb gibt es im Fernfeld
keine elektrische und magnetische Antenne,
sondern jede Antenne kann nach Belieben
entweder elektrisch oder magnetisch behandelt werden.

Die Form der Antenne, ob Stab oder Loop
spielt erst dann eine Rolle,
wenn das im Draht erzeugte Signal
abgegriffen wird.

Es ist nicht schlimm etwas nicht zu wissen,
aber es nicht wissen zu wollen, das ist
wie wenn mittelalterliche Kirchenväter sich weigern,
durch ein Fernrohr zu gucken,
weil ja nicht sein kann, was nicht sein darf.
Das Ausmaß Eurer Beschimpfungen zeigt auch,
dass Ihr mich am liebsten
als Ketzer verbrennen würdet.

Damit ist für mich das Thema erledigt.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Das Ausmaß Eurer Beschimpfungen zeigt auch,
> dass Ihr mich am liebsten
> als Ketzer verbrennen würdet.

Märtyrer?

Mathematiker?

Lutz H. schrieb:
> Leider ein  50 MByte File. Hat es Sinn es hier anzuhängen?

Warum kannst du kein Ogg Vorbis oder MP3 draus machen?  Das sollte
deutlich kleiner werden, und der Qualitätsverlust dürfte zu
verschmerzen sein. ;-)

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Lutz

Für sowas nehm ich Audacity:
http://sourceforge.net/projects/audacity/

@ eric
> Deshalb gibt es im Fernfeld keine elektrische und magnetische Antenne

Im Fernfeld, Ach!

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Warum kannst du kein Ogg Vorbis oder MP3 draus machen?

Wenn eine Demodulation mit Software erfolgen soll, ist das WAV- Format
besser, weil keine zusätzlichen Umwandlungen erfolgen.
Ich danke die 3,5 s reichen aus, um die Funktion zu testen.


B e r n d W. schrieb:
> Für sowas nehm ich Audacity:

Ich kenne mich mit den Komprimierungsfunktionen zu wenig aus und möchte
nicht, dass unser Nutzsignal bei 17.2 kHz bei einer Optimierung
verschwindet.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Wenn eine Demodulation mit Software erfolgen soll, ist das WAV- Format
> besser, weil keine zusätzlichen Umwandlungen erfolgen.

Ach, das ist doch kein BPSK oder dergleichen.  Ich würde es an deiner
Stelle komprimiert hier als Anhang posten, und falls es wirklich jemand
in Rohform braucht, kann er dich ja immer noch privat danach fragen.

Ich denke, der Speicherplatz des Forums ist nicht das primäre Problem,
aber es sollte sich nicht jeder 50 MB runterladen müssen, nur damit
er sich das anhören kann.

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier die Datei zum Anhören.

Viel Spaß

Autor: Wilhelm S. (wilhelmdk4tj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke Lutz,

das ist doch prima.


73
Wilhelm

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Angeregt vom Audion
http://www.elektronik-radio.de/

habe ich die Schaltung etwas modifiziert. (KICAD- Projekt)

Eine Multivibrator- Platine könnte auch eine neue Verwendung finden,
die Schaltung ist ähnlich. Welche Kennlinie wird zur
Verstärkungsänderung genutzt? Die Theorie ist mir nicht klar.

Die Spule ist eine Entmagnitisierungsspule aus einen Röhrenfernseher.
Dann wird ein 1 uF Kondensator eingelötet und die Resonanzfrequenz
bestimmt.
 ( War bei mir 2,5 kHz )
Durch Ausrechnen und Testen den Schwingkreis bei vollem Spulendurchmeser
auf etwa 17,1 kHz abstimmen.  Dazu Kondensatoren einlöten (bei mir 22n
und 1n =23n).
Das Abstimmen auf die exakte Empfangsfrequenz erfolgt durch Verringern
der Induktivität (die Spule wird oval).

Ich hoffe es ist eine Anregung für die Weihnachtssendung.

: Bearbeitet durch User
Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Welche Kennlinie wird zur
> Verstärkungsänderung genutzt? Die Theorie ist mir nicht klar.

Nette Idee in der Tat, quasi der gute alte Q-Multiplier. Ich vermute,
weil der Gain  beim Transistor erst einmal mit dem Betriebsstrom steigt,
dass man am Poti bis zum Schwingungseinsatz die Bias steigert. Aufgabe,
wie bei jedem Transistor-Audion, ist es, dann zu verhindern, dass sich
dabei der Arbeitspunkt in Richtung höheren Gains verschiebt (Stichwort
'weicher Schwingungseinsatz'), dann ist es Essig mit dem CW-Dekodieren
bzw. es wird unempfindlich.

(Ehe einer schimpft: Nein, nicht die OC604 hervorkramen... aber
vielleicht BC109A älteren Datums).

Die Konsequenz wäre dann übrigens ein Pendelaudion. Schaltungen unter
'superregenerative' liefert das Netz haufenweise. Dann darf da nur nicht
ein Zeitgenosse in der Nachbarschaft auch SAQ hören wollen...

Dekodieren muss man auch beim Pendler 'invers': Wenn es nicht rauscht,
ist key-down gewesen, gewöhnungsbedürftig.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Günter R. schrieb:
> Schaltungen unter 'superregenerative' liefert das Netz haufenweise

Wenn die Pendelanregung funktionieren soll,
muss die Pendelfrequenz unter der Resonanzfrequenz,
also im Hörbereich liegen.
Ob dann von SAQ noch was zu hören ist, bezweifle ich.

Aber wie ich schon zuvor in diesem Thread gesagt habe:
SAQ-Empfang mit Soundkarte, SDR, Rx mit modernen ICs,
oder auch Kommunikationsempfänger
sind einfach üble Stilbrüche.
Richtig geschmacklos, als wollte ich
mit einem Formel 1-Wagen auf eine Oldtimer-Ralleye.

Die einzig anständige Art SAQ zu empfangen,
ist in meinen Augen ein Vorschlag
in der Art wie der Loop-Rx von elektronik-radio.de.

Bevor jetzt bald wieder irgendwelche "Experten"
von der "magnetischen" Antenne schwafeln werden:
Das E-Feld erzeugt in jedem Vertikeldraht der Loop eine Spannung
und damit ein Empfangssignal.
Da könnt Ihr mich beschimpfen, soviel Ihr wollt:
die Loop ist genauso eine elektrische Antenne.

Autor: npn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Da könnt Ihr mich beschimpfen, soviel Ihr wollt:
> die Loop ist genauso eine elektrische Antenne.

Das hat doch nichts mit Beschimpfen zu tun. Für das Fernfeld ist deine
Aussage ja richtig. Aber im Nahfeld ist sie eben für Störungen, die
elektrischer Art sind, WESENTLICH unempfindlicher. Das weiß jeder, der
schon mit einer Magnetloop gearbeitet hat. Und das ist eine Tatsache,
die man nicht wegdiskutieren kann.
Wie schon gesagt, für das Fernfeld hast du völlig recht. Da läßt sich
die magnetische nicht mehr von der elektrischen Komponente trennen. Aber
aus der näheren Umgebung empfängt man eben viel weniger QRN als mit
einer Drahtantenne.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Energienetze bestehen aus Leitungen.
Kann sein das ich Kabelradio mit einer kapazitativen Ankopplung habe?
:-)

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Aber im Nahfeld ist sie eben für Störungen, die elektrischer Art sind,
> WESENTLICH unempfindlicher.
> Und das ist eine Tatsache, die man nicht wegdiskutieren kann.

Und das Nahfeld ist bei 17,4 km Wellenlänge schon ziemlich groß!

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
npn schrieb:
> Das hat doch nichts mit Beschimpfen zu tun.

Du bist eben ein Mensch mit Anstand, aber lies mal, wie sich andere
"Fachleute" hier im Thread und im Forum ausdrücken.


> für das Fernfeld hast du völlig recht. Da läßt sich
> die magnetische nicht mehr von der elektrischen Komponente trennen.

Das sagst DU, aber in jedem Zeitschriftenartikel über Loopantennen und
sogar in manchen Lehrbüchern steht der Unsinn, von diesem Thread hier
gar nicht erst zu reden.
In der 13. Ausgabe des Rothammel steht auf S.421 links oben.
"Die kleinen Schleifen-Antennen sprechen stärker auf die magnetischen
Komponenten des elektromagnetischen Feldes an. Daher die Bezeichnung
Magnetische Antennen."
Dieser Satz stammt anscheinend aus früheren Auflagen,
denn 1 Absatz weiter schreibt er im Widerspruch dazu:
"Die Bezeichnung Magnetantennen ... ist etwas unglücklich, um nicht zu
sagen irreführend, denn Antennen wandeln nicht nur einzelne
Feldkomponenten, sondern das ganze elektromagnetische Feld."


Nach dieser Abschweifung zurück zum Thema SAQ,
worauf es mir eigentlich ankam :

> Wie ich schon zuvor in diesem Thread gesagt habe:
> SAQ-Empfang mit Soundkarte, SDR, Rx mit modernen ICs,
> oder Kommunikationsempfänger
> sind einfach üble Stilbrüche.
> Richtig geschmacklos, als wollte ich
> mit einem Formel1-Wagen auf eine Oldtimer-Ralleye.

> Die einzig anständige Art SAQ zu empfangen,
> ist in meinen Augen ein Vorschlag
> in der Art wie z.B. der Loop-Rx von elektronik-radio.de.

||  Ich finde einfach, zu einem richtig altmodischen Sender ||
||  gehört auch ein richtig altmodischer Empfänger.         ||








> Aber im Nahfeld ist sie eben für Störungen,
> die elektrischer Art sind, WESENTLICH unempfindlicher.

Und wozu muss man dann abschirmen ?
Im Nahfeld sind die Verhältnisse WESENTLICH komplizierter. Da spielen
die Feldimpedanzen und der Intensitätsabfall mit der Entfernung die
entscheidende Rolle. Aber das führt hier zu weit.

Autor: Possetitjel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:

>> für das Fernfeld hast du völlig recht. Da läßt
>> sich die magnetische nicht mehr von der elektrischen
>> Komponente trennen.
>
> Das sagst DU, aber in jedem Zeitschriftenartikel über
> Loopantennen und sogar in manchen Lehrbüchern steht
> der Unsinn,

Nun, dieser "Unsinn" - wie Du Dich so nett auszudrücken
pflegst - mag eventuell auch damit zu tun haben, dass sich
die Begriffe "Nahfeld" und "Fernfeld" auf die sendende
ANTENNE als Fixpunkt beziehen.

In der Umgebung der Empfangsantenne ist man aber definitions-
gemäß NICHT im Fernfeld dieser Empfangsantenne!

Die Verwendung des Begriffes "Fernfeld" in diesem Kontext
ist völlig sinnwidrig.

Autor: Günter R. (guenter-dl7la) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>
> ||  Ich finde einfach, zu einem richtig altmodischen Sender ||
> ||  gehört auch ein richtig altmodischer Empfänger.         ||
>

exakt: real radios have knobs ;-)



BTW (SCNR): Magnetische Antennen gibt es sehr wohl, aber das sind die
mit dem Magnetfuß fürs Autodach...

Autor: ?!? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Und wozu muss man dann abschirmen ?

Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.
Vermutlich verwechselst du das mit Rahmenantennen oder auch mit
Ferritantennen, dort habe ich das schon gesehen. Aber nicht bei
Magnetloops...

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Possetitjel schrieb:
> Die Verwendung des Begriffes "Fernfeld" in diesem Kontext
> ist völlig sinnwidrig.

Dann schreib mal ein Buch über Deine neue Antennentheorie.


Günter R. schrieb:
> BTW (SCNR): Magnetische Antennen gibt es sehr wohl, aber das sind die
> mit dem Magnetfuß fürs Autodach...

Hast natürlich recht.


?!? schrieb:
> Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.
> Vermutlich verwechselst du das mit Rahmenantennen oder auch mit
> Ferritantennen, dort habe ich das schon gesehen. Aber nicht bei
> Magnetloops...

Wortklauberei! Die Begriffe sind nicht so eindeutig definiert.


Günter R. schrieb:
> exakt: real radios have knobs ;-)

Eben, und dazu will ich anregen.
Ich bastle gegenwärtig selbst an sowas
und hoffe bis Weihnachten fertig zu sein.
Wer macht mit ?

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Schaltung besteht aus der vorgestellten Audionschaltung,
diese wird als selektiver Vorverstärker eingesetzt. Als Empfänger wird
der Fledermaus- Detektor nachgeschaltet. Der arbeitet als
Festfrequenzempfänger.
Zurück zum Audion.
Es arbeitet sehr gut. Jetzt möchte ich das Testsignal aus der Soundkarte
einkoppeln. Mit einer Wicklung habe ich noch kein nutzbares  Signal
erhalten.
Auch werde ich in die Plusleitung  1 kOhm einbauen um die Stufen zu
entkoppeln.

Zum Empfang mit dem Audion soll aber auch ein nachgeschalteter NF-
Verstärker ausreichen.

Irgendwie  Schrittmotoren als Mischer einsetzen, das wäre was.

: Bearbeitet durch User
Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Possetitjel schrieb:
> Nun, dieser "Unsinn" - wie Du Dich so nett auszudrücken
> pflegst - mag eventuell auch damit zu tun haben, dass sich
> die Begriffe "Nahfeld" und "Fernfeld" auf die sendende
> ANTENNE als Fixpunkt beziehen.

Für Antennen gilt streng das Reziprozitätstheorem. Eine (passive)
Antenne verhält sich als Sendeantenne elektrisch nicht anders als beim
Emfpang.

Das bedeutet, dass die der Übergang von Fernfeld in Nahfeldzone mit den
von der Wellenlänge unterschiedlichen Feldwellenwiderständen in
Abhängikeit von der Entfernung zur Antenne genauso für die
Empfangsantenne gilt.

Die Verknüpfung von elektrischer Feldstärke zu magnetischer Feldstärke
mit dem Proportionalitätsfaktor von 377 Ohm kann nur im freien Raum
außerhalb der Nahfeldzonen zwischen Sende- und Empfangsantenne
angenommen werden. In Anntennenähe gelten sowohl bei Sendung als auch
bei Empfang andere Proportionalitäten.

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachdem zwei kleine Änderungen in der Audionschaltung realisiert wurden,
hier die Endfassung und eine Hörprobe. Mit den 10 Windungen wurde das
Simulationssignal  in die Entmagnetisierungsspule  eingespeist. Audion
siehe oben, weiter CD2003 Demodulation und LM 386  NF Verstärker, wie
schon beschrieben.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz Wäscher schrieb:
> In Anntennenähe gelten sowohl bei Sendung als auch
> bei Empfang andere Proportionalitäten.

Da zum Glück hier genügend Zäune rumstehen, die immer genügend Spannung
lieferten, grübele ich schon einige Zeit darüber nach, wie sich andere
Zäune verhalten.
Da ist ein schöner langer Zaun östlich von Japan am 38. Breitengrad.
Wie wären die bessere Konfiguration dieser Antenne?
Die erste Möglichkeit wäre es, diesen Zaun als Langdrahtantenne  zu
schalten oder die zweite Möglichkeit als Dipol.
Was wäre besser?

Bin etwas traurig, weil aus Asien wenig Empfangsmeldungen kommen.

: Bearbeitet durch User
Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> schöner langer Zaun östlich von Japan am 38. Breitengrad

Falls der Zaun durch Korea gemeint ist, dann solltest Du aber westlich
von Japan schreiben. Ostlich gibts nur noch Pazifik, aber davon ziemlich
viel.

> Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.

Es gibt kleine Loop-Sonden für Precompliance-Messungen des H-Feldes.
http://www.edn.com/electronics-blogs/the-emc-blog/4378152/An-EMC-Troubleshooting-Kit--Part-1a-Emissions-

Oft wird die Koppelschleife abgeschirmt, damit dort kein E-Feld direkt
einstreut.
http://www.dg1sfj.de/funk/antennen/87-magnetic-loop-koppelschleifen?showall=1&limitstart=

@ Eric
> Ich finde einfach, zu einem richtig altmodischen Sender
> gehört auch ein richtig altmodischer Empfänger.

Mich treibt die Neugierde, gibts schon eine Schaltung?

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> ||  Ich finde einfach, zu einem richtig altmodischen Sender ||
> ||  gehört auch ein richtig altmodischer Empfänger.         ||

Ah, ein Kohärer also? ;-)

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Ah, ein Kohärer also? ;-)

Wenn Marconi damit den Ozean überbrücken konnte,
dann sollten die paar hundert km nach Grimeton
doch 'ne Kleinigkeit sein,
vorausgesetzt man hat die entsprechende Empfangsantenne.

Da ich diese leider nicht habe,
werde ich auf die Schnelle einen ersten Versuch machen
mit einer Loop 1 qm, zeitgemäss Rahmenantenne genannt,
plus ein paar Batterieröhren, das Ganze möglichst portabel.
Zugegeben, das ist noch nicht wirklich altmodisch,
aber wenn's funktioniert, geh ich danach noch weiter rückwärts.

Ist gewissermassen ein Spass besonderer Art,
den ganzen neumodschen Kram mit Saunakarte und Computter
kann doch jeder, der grad mal 'ne Taste drücken kann.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Jörg W. schrieb:
>> Ah, ein Kohärer also? ;-)
>
> Wenn Marconi damit den Ozean überbrücken konnte,
> dann sollten die paar hundert km nach Grimeton
> doch 'ne Kleinigkeit sein,
> vorausgesetzt man hat die entsprechende Empfangsantenne.

Jaja, an letzterem dürfte es vor allem scheitern. ;-)  Die Dinger,
die sie zu Kohärer-Zeiten benutzt haben, waren ja riesig.

> Ist gewissermassen ein Spass besonderer Art,
> den ganzen neumodschen Kram mit Saunakarte und Computter
> kann doch jeder, der grad mal 'ne Taste drücken kann.

Mein Versuch vor 1,5 Jahren lief auch mit einer Rahmenantenne (plus
FET-Vorverstärker), gefolgt von einem EKD.  Der EKD hat sogar noch
eine deutliche Pfeifstelle bei 50 Hz :), und die 17,2 kHz liegen
innerhalb seines spezifizierten Bereichs.  SNR war aber trotzdem
nicht sehr toll.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> Mich treibt die Neugierde, gibts schon eine Schaltung?

Nein, ich bin momentan noch an Suchen,
was ich aus meinen Krabbelkästen verwenden kann.
Im vorigen Beitrag habe ich angedeutet,
was ich mir momentan vorstelle.

Ich hatte mal einige wunderschöne Radios
aus den 20ern, das wäre das Richtige gewesen,
obwohl ein einfaches Rückkopplungsaudion
wohl nicht ganz ausreicht.

Ich finde es aber gar nicht so gut, wenn wir uns hier
alle auf das gleiche Empfangskonzept einigen.
Lassen wir doch der Kreativität jedes Einzelnen
einen gehörigen Spielraum.
Wenn wir uns erst nachher austauschen,
sind die Überraschung und die Freude über den Erfolg*
umso grösser.

* oder Trauer über den Misserfolg,
aber das sollte dann nur anspornen
es besser zu machen.
.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Mein Versuch vor 1,5 Jahren lief auch mit einer Rahmenantenne (plus
> FET-Vorverstärker), gefolgt von einem EKD.

Ich habe mit einer Loop 5 Windungen 1x1 m
direkt auf einen danebenstehenden
Telefunken Allwellenempfänger E 1501
immer guten Empfang gehabt.

Fürs nächste Mal habe ich noch andere
hervorragende LW-Empfänger und Pegelmesser,
aber am meisten Spass macht doch die Bastelei
eines richtig altmodischen Gerätes.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
?!? schrieb:

> Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.

Dann bist du halt noch nicht weit genug in der Welt der Loopantennen
rumgekommen.

Die koaxiale oder "geschirmte" Loop ist eine verbreitete Variante der
"Small Magnetic Loop". Oft findet man sie in der EMV-Messtechnik:
http://www.schwarzbeck.de/Datenblatt/k1513.pdf

Der koaxiale Aufbau  bewirkt nämlich nicht wie oft fälschlich
kolportiert eine "Abschirmung gegen die elektrische Feldkomponente",
sondern erfüllt eigentlich die Aufgabe eines Symmetriergliedes zwischen
der - gegen Erde - symmetrischen Schleife und einem - gegen Erde -
unsymmetrischen Verstärkereingang oder Empfängereingagng.

Background Info zur Funktion der koaxialen Schleifenantenne:

Chris Trask, N7ZWY "Mastering the arts of shielded loops"
http://docslide.us/documents/shielded-loop-aerials-rev-0.html

Autor: ?!? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz Wäscher schrieb:
> Die koaxiale oder "geschirmte" Loop ist eine verbreitete Variante der
> "Small Magnetic Loop". Oft findet man sie in der EMV-Messtechnik:
> http://www.schwarzbeck.de/Datenblatt/k1513.pdf

Im gesamten PDF steht kein Wort von "Small Magnetic Loop". Stattdessen
steht da "geschirmte Rahmenantenne".

Und was hatte ich oben geschrieben?
?!? schrieb:
> Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.
> Vermutlich verwechselst du das mit Rahmenantennen [...]
                                     ==============

Den Unterschied zwischen einer Magnetic Loop und einer Rahmenantenne
kennst du?

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
?!? schrieb:
> Den Unterschied zwischen einer Magnetic Loop und einer Rahmenantenne
> kennst du?

Den Unterschied wirst du uns jetzt sicher plausibel und mit Quellen
belegt beibringen.

Autor: Possetitjel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
?!? schrieb:

> ?!? schrieb:
>> Ich hab noch keine Magnetloop gesehen, die abgeschirmt wurde.
>> Vermutlich verwechselst du das mit Rahmenantennen [...]
>                                      ==============
>
> Den Unterschied zwischen einer Magnetic Loop und einer
> Rahmenantenne kennst du?

Natürlich.

Derselbe wie zwischen Spatz und Sperling bzw. Blaukraut und
Rotkraut.

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ eric
>> Mich treibt die Neugierde, gibts schon eine Schaltung?
> Ich finde es aber gar nicht so gut, wenn wir uns hier
> alle auf das gleiche Empfangskonzept einigen.

Meinen hab ich im Dezember 2013 gebaut. Im Prinzip ist es ein
Direktmisch-Empfänger mit Q-Multiplier am Vorkreis. Der läuft ganz
ordentlich und glüht sogar im Dunkeln.

IMO waren alle für den niedrigen Frequenzbereich geeigneten Audions
wenigstens Zweikreiser, der Telefunken E381 z.B. konnte den Bereich
empfangen:
http://s1.directupload.net/images/140103/8bvywozo.jpg
http://www.agder.net/la8ak/17s.htm

Oder Dreikreiser wie der RAK-5:
http://bama.edebris.com/manuals/rca/rak/

@ Possetitjel
> Spatz und Sperling bzw. Blaukraut und Rotkraut.

Ah, den kenn ich, das ist ein alter Zungenbrecher:
Blaukraut bleibt Blaukraut und Rotkraut bleibt Rotkraut.

(Dropping the buckets and run)

: Bearbeitet durch User
Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
>> Ich finde es aber gar nicht so gut, wenn wir uns hier
>> alle auf das gleiche Empfangskonzept einigen.

Die Grenzfrequenz von hydraulischen oder pneumatischen Verstärkern
scheint zu niedrig  sein :-(.

: Bearbeitet durch User
Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Grenzfrequenz von hydraulischen oder pneumatischen Verstärkern
> scheint zu niedrig  sein :-(.

Da wär ich mir nicht so sicher, die Schallgeschwindigkeit in
Flüssigkeiten ist ziemlich hoch. Könnte sein, daß da was geht. Außerdem
kann man in Flüssigkeiten Ultraschall bis in den MHz-Bereich übertragen.
Schwingungserzeugung ist auch möglich.

Wie wärs mit einem kapazitiven parametrischen Mischer, bei dem der
Pumpkondensator mechanisch angetrieben wird? Z.B. Eine Stimmgabel,
abgestimmt auf die korrekte Frequenz, verändert ihren Abstand zu einer
Metallplatte, wobei durch die sich ändernde Kapazität einem Schwingkreis
Energie zugeführt wird. So wirkt die Vorrichtung gleichzeitig als
Q-Multiplier auf der alten und der neuen Frequenz und es entsteht ein
hörbares Mischprodukt bei z.B. 600 Hz.

Autor: Henrik V. (henrik_v)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der mechanische Empfanger http://www.wireless.org.uk/mechrx.htm
zeigt, dass es geht.

Steampunk:
Dampfkessel erzeugt einen feinen dünnen Wasserstrahl, der an einer
Schlitz-Düse austritt.
Die Schlitzdüse wird aus zwei Piezos gebaut. Einer mit 17.2 kHz Resonanz
und einer mit ~16k.

Der Wasserstrahl kann frei Fallen (Verstärkung!) und trifft auf eine
Trommel.

Die nichtlinearen Effekte an der Düse sollten zum Mischen reichen :)
Im Idealfall trennt sich der Strahl in Tropfen bei 1.2 kHz.

Die Erzeugung der 16kHz könnten sogar auch durch den Wasserstrahl
erfolgen,(Pfeife) aber man könnte auch eine Kreisrunde Platine mit
vielen (200?) Segmenten rotieren lassen und kapazitiv arbeiten.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B e r n d W. schrieb:
> Im Prinzip ist es ein Direktmisch-Empfänger
> mit Q-Multiplier am Vorkreis.

Du hast anscheinend auch gemerkt, dass bei 17 kHz eine
Audion-Verstimmung um ca. 1 kHz schon viel zu sehr auf der Flanke liegt.
Deshalb hat RCA bei dem letzten 4Kreis-TRF-Rx der Serie RBA einen
mitlaufenden BFO eingebaut.
Du kennst die Webseite "Radio Boulevard, Western Historic Radio Museum"
wo dieses Gerät hochgelobt wird ? Es soll damals mehr als ein Auto
gekostet haben!

Ich hatte vor Jahren mal Gelegenheit, an dem Philips-Gegenstück H2L7 zum
"Brotkasten" zu arbeiten. Auf LW/MW macht es Spass, mit der Rückkopplung
das Letzte aus diesen Geräten heraus zu holen. Auf KW ist die
Eichtabelle schon etwas lästiger.
Auch Lorenz hatte ein solches Gerät EO622/I
http://www.armyradio.ch/radio-d/e-622.htm
das im Unterschied zu TFK und Philips mit 4 Pentoden ausgerüstet und
darum vielleicht etwas empfindlicher war.

Die 3 Geräte ähneln sich sehr. Wahrscheinlich gab es in den 30er-Jahren
eine militärische Ausschreibung für einen solchen Allwellen-2Kreiser.
Mir hat der wuchtige Spulenrevolver immer sehr imponiert.


> Eine Stimmgabel, abgestimmt auf die korrekte Frequenz,
> verändert ihren Abstand zu einer Metallplatte,
> wobei durch die sich ändernde Kapazität
> einem Schwingkreis Energie zugeführt wird.

Über sowas habe ich auch schon nachgedacht, aber es dürfte schwer sein,
dass Anregungssignal daran zu hindern, in den Signalpfad einzukoppeln
und sich dort mit dem Empfangssignal zu mischen, so dass im Endeffekt
wieder ein Superhet draus wird.


Lutz H. schrieb:
> Die Grenzfrequenz von hydraulischen oder pneumatischen Verstärkern
> scheint zu niedrig  sein :-(.

Ein Hydradio o.ä. gibt es, glaub ich, in Jogi's Röhrenbude. ;-)


Henrik V. schrieb:
> Der mechanische Empfanger http://www.wireless.org.uk/mechrx.htm
> zeigt, dass es geht.

So ganz mechanisch ist der ja nicht. Trotzdem, höchst geistreich.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Ein Hydradio o.ä. gibt es, glaub ich, in Jogi's Röhrenbude. ;-)

Mit großem Interesse habe ich die Beschreibung gelesen. Tolles Teil vor
allen die Idee mit dem variablen Kondensator. Elektronik aus einer Zeit
in der noch vieles selbst herzustellen war.

Es könnte gehen: eine Luft- oder Dampfpfeife als BFO und die Düse mit
dem Empfangssignal modulieren. Die Dampfpfeife wäre mit einem
Campingkocher auch transportabel. Ein Projekt für nächstes Jahr  ... .

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Ein Projekt für nächstes Jahr  ... .

Ja, es wäre toll, irgendeine verrückte Idee zu realisieren.
Tät mir richtig Spass machen !
Spinn den Faden ruhig weiter !

Autor: no_signal_saq (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine weitere Möglichkeit eines Empfängers wäre noch die
elektromechanische Variante, früher schlicht als Tonband bekannt.
Mit hoher Band-Geschwindigkeit aufnehmen und dann langsam abspielen.
Die "HF" mit Tastung müßte dann hörbar werden.
Von 38cm/sec auf 4,75 cm/sec wären 17,2 kHz / 8 gibt 2,15 kHz.

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
no_signal_saq schrieb:
> dann langsam abspielen

Der Versucht das Signal (3,5s Testsignal mit 17,2 KHz)
https://www.mikrocontroller.net/attachment/271896/2015_10_24_SAQ.wav
 mit -75% Geschwindigkeit und -75% Tonhöhe umzuformen und was zu hören
ging schief,

es ist kein Morsen zu hören.

: Bearbeitet durch User
Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> es ist kein Morsen zu hören.

Vielleicht sind 17.2 kHz für Dein Gerät schon zu hoch.
