Hallo Zusammen,

in jüngster Vergangenheit bin ich öfter darauf gestoßen, dass ich Pads
mit abgeschrägter Ecke benötigen würde. Beispielsweise wie das VLGA
Package auf Seite 19:
https://www.digikey.de/product-detail/de/microchip...

(Wie) Ist das in KiCad darstellbar?
Zusammensetzen aus mehreren Pads ist schon ganz schön fummelig, wenn
auch irgendwie funktional.

Viele Grüße
Karl

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>in jüngster Vergangenheit bin ich öfter darauf gestoßen, dass ich Pads
>mit abgeschrägter Ecke benötigen würde.

Und warum geht da kein viereckiges Pad?

MfG Spess

Autor: Dusche (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Aus drei Pads mit der gleichen Nummer zusammenstellen.

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder Linie malen und dann bearbeiten und die Linie auf die Leiterebene
verschieben.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Beiträge.

spess53 schrieb:
> Und warum geht da kein viereckiges Pad?

In diesem Fall geht auch ein viereckiges Pad. Anderes Beispiel ist das
4x4 mm QFN des stm32f042 mit 28 pins. Da müssen die ecken abgeschrägt
werden, weil sich die eckpins sonst zu nahe kommen. Abrunden reicht
nicht.
http://www.st.com/en/microcontrollers/stm32f0x2.ht...

Dusche schrieb:
> Aus drei Pads mit der gleichen Nummer zusammenstellen

Ja, geht. Ist aber fummelig. Auch weil man dann drei unverbunden Pads
hat. Suche was schöneres 🤔

Lutz H. schrieb:
> Oder Linie malen und dann bearbeiten und die Linie auf die Leiterebene
> verschieben

Geht das konsistent? Muss ich dann lötstopp und Paste getrennt machen?
Insbesondere weil die nicht nur am Footprint hängen sondern auch am
fertigungsprozess.

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Karl.

Karl schrieb:

> in jüngster Vergangenheit bin ich öfter darauf gestoßen, dass ich Pads
> mit abgeschrägter Ecke benötigen würde. Beispielsweise wie das VLGA
> Package auf Seite 19:
>
https://www.digikey.de/product-detail/de/microchip...
>
> (Wie) Ist das in KiCad darstellbar?
> Zusammensetzen aus mehreren Pads ist schon ganz schön fummelig, wenn
> auch irgendwie funktional.

Wenn Du es ganz elegant haben möchtest, so verwende doch die Polygon
Funktion aus dem Mikrowellentool.

Als ein Beispiel
z.B:https://www.mikrocontroller.net/attachment/259709/...

Die kannst Du mit einem Workaround dazu bekommen, Pads als Polygone zu
erstellen.

Näheres siehe hier:
Beitrag "KiCAD Footprint Sensorfläche"

und hier:
Beitrag "Re: KiCAD SMP Connector"

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Wenn Du es ganz elegant haben möchtest, so verwende doch die Polygon
> Funktion aus dem Mikrowellentool.

Hallo Bernd,

auf Dich ist immer Verlass :-)

Das Mikrowellentool liefert mir inkonsistente Ergebnisse. Das Polygon
schaut in der alten (F9) Ansicht anders aus als in der neuen (F11), es
fehlt eine Verbindungslinie. Ist das normal? Weiterhin wird das Polygon
mit einer Strichstärke erstellt. Das muss man bei der Konstruktion im
shp-File berücksichtigen. Lötstopp und Paste muss man auch extra
bearbeiten, gefüllte Polygone konnte ich aber im Footprint-Editor nicht
finden. Unter dem Strich für mich eine Notlösung, weil im Alltag zu
fehleranfällig ("Schon wieder Lötstopp vergessen?!?)

Bitte nicht falsch verstehen, ich schätze Eure Hilfe sehr und ich möchte
nicht meckern. Nur meine Erfahrungen kundtun.

Für abgeschrägte Kanten bleibe ich wohl bei der Methode mit mehreren
Pads, die sich überlappen. Dabei drehe ich für die Schräge einfach ein
pad um 45° und benutze nicht die Trapez-Funktion, weil letztere keine
exakten Dreiecke erlaubt.

(Oder ich verzichte auf Footprints, die das brauchen. Bye-Bye 4x4 mm
QFN, hallo 5x5 mm QFN :-()

Vielen Dank.

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Karl.

Karl schrieb:

> auf Dich ist immer Verlass :-)

Danke! <Verneig>

>
> Das Mikrowellentool liefert mir inkonsistente Ergebnisse. Das Polygon
> schaut in der alten (F9) Ansicht anders aus als in der neuen (F11), es
> fehlt eine Verbindungslinie. Ist das normal?

Mit Sicherheit nicht. Das Mikrowellentool ist m.W. ein Zusatz, den
irgendwann mal jemand hineinprogrammiert hat, und das kaum verwendung
hat.
Demzufolge ist es in der Priorität relativ niedrig.
Aber der Gerber Output ist fehlerfrei. Das ist das wichtigste.

> Weiterhin wird das Polygon
> mit einer Strichstärke erstellt. Das muss man bei der Konstruktion im
> shp-File berücksichtigen. Lötstopp und Paste muss man auch extra
> bearbeiten, gefüllte Polygone konnte ich aber im Footprint-Editor nicht
> finden. Unter dem Strich für mich eine Notlösung, weil im Alltag zu
> fehleranfällig ("Schon wieder Lötstopp vergessen?!?)

Richtig. Es ist ein Workaround mit einem Tool, das für anderes gedacht
ist.

>
> Bitte nicht falsch verstehen, ich schätze Eure Hilfe sehr und ich möchte
> nicht meckern. Nur meine Erfahrungen kundtun.

Ist ja auch ok.

>
> Für abgeschrägte Kanten bleibe ich wohl bei der Methode mit mehreren
> Pads, die sich überlappen. Dabei drehe ich für die Schräge einfach ein
> pad um 45° und benutze nicht die Trapez-Funktion, weil letztere keine
> exakten Dreiecke erlaubt.

Gute Idee.

>
> (Oder ich verzichte auf Footprints, die das brauchen. Bye-Bye 4x4 mm
> QFN, hallo 5x5 mm QFN :-()

Die abgeschräkte Ecke hat nur die Funktion der Kennzeichnung des Pinnes
für die richtige Montage. Keine elektrische. Es muss keine Schräge sein,
es könnte auch eine rechteckige Aussparung sein.
Oder Du malst etwas in den Silkscreen zur Kennzeichnung, mit dem
Nachteil, dass es weg ist, wenn Du mal eine Platine ohne Silkscreen
hast.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

>
> Vielen Dank.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Die abgeschräkte Ecke hat nur die Funktion der Kennzeichnung des Pinnes
> für die richtige Montage. Keine elektrische. Es muss keine Schräge sein,
> es könnte auch eine rechteckige Aussparung sein.
> Oder Du malst etwas in den Silkscreen zur Kennzeichnung, mit dem
> Nachteil, dass es weg ist, wenn Du mal eine Platine ohne Silkscreen
> hast.

Jain. Es gibt solche und solche...
Das 4x4 mm QFN mit 28 Pins hat einen pitch von 0.5 mm. Deswegen sind die
Pins an den Ecken abgeschrägt, sie kommen sich sonst zu nahe.  Wenn man
da einfach eine Ecke ausspart liegt ein nennenswerter Teil des Pads
brach.  Keine Ahnung wie sehr sich das auf die Fertigung auswirkt,  aber
sicher nicht zum positiven.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Die abgeschräkte Ecke hat nur die Funktion der Kennzeichnung des Pinnes
> für die richtige Montage.

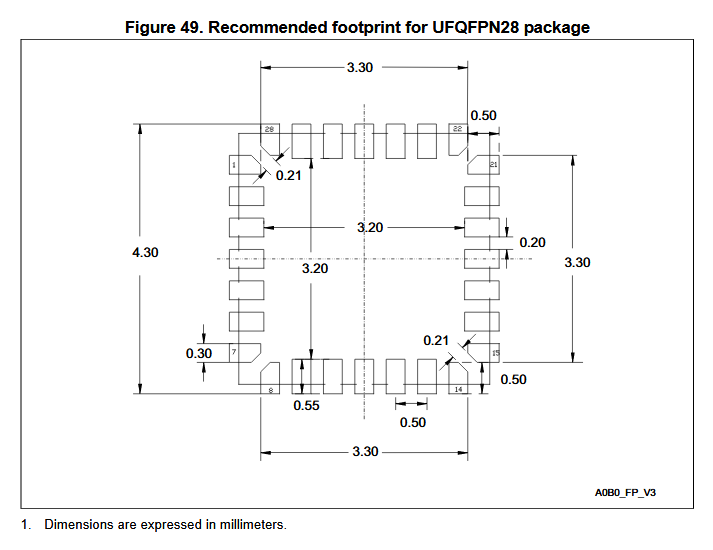

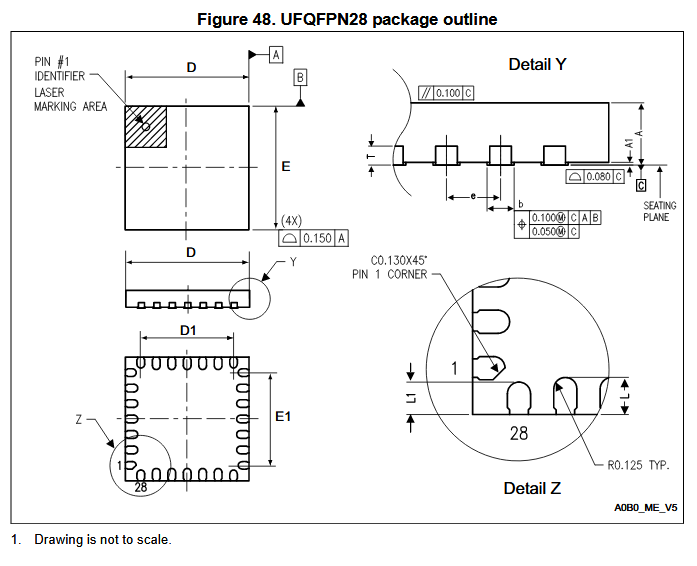

Jein. Bei den aktuellen UFQFPN28 ist Pin 1 des Gehäuses abgeschrägt.
Aber im empfohlenen Footprint sind alle acht Eckpads angeschrägt, siehe
Anhang. Beide Bilder sind dem Datenblatt DM00105814.pdf von ST
entnommen.

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl schrieb:

> Jain. Es gibt solche und solche...
> Das 4x4 mm QFN mit 28 Pins hat einen pitch von 0.5 mm. Deswegen sind die
> Pins an den Ecken abgeschrägt, sie kommen sich sonst zu nahe.  Wenn man
> da einfach eine Ecke ausspart liegt ein nennenswerter Teil des Pads
> brach.

Andreas S. schrieb:

> Jein. Bei den aktuellen UFQFPN28 ist Pin 1 des Gehäuses abgeschrägt.
> Aber im empfohlenen Footprint sind alle acht Eckpads angeschrägt, siehe
> Anhang. Beide Bilder sind dem Datenblatt DM00105814.pdf von ST
> entnommen.

Ah, ich sehe.


Karl schrieb:

> Keine Ahnung wie sehr sich das auf die Fertigung auswirkt,  aber
> sicher nicht zum positiven.

Richtig. die ungleichmäßigen Kräfte können das IC schiefziehen. Strom-
und Isolationsprobleme (Abstand) sind zwar eher unwahrscheinlich,
könnten aber auch auftreten, und nicht zuletzt tragen die Pads zur
Wärmeableitung bei....
Desweiteren könntest Du Dir Lötbrücken einfangen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Karl.

Karl schrieb:

> und benutze nicht die Trapez-Funktion, weil letztere keine
> exakten Dreiecke erlaubt.

Ist mir gerade aufgefallen: Exakte Dreiecke gehen wirklich nicht, weil
dafür das "TrapeziodalDelta" gleich der X-Breite (vertikal) oder
Y-Breite (Horizontal) des Pads sein müsste, und das gibt eine
Fehlermeldung beim Erstellungsversuch. (Möglicherweise weil es dann
irgendwo eine Divison durch Null geben könnte?)

Was aber geht, ist, ein wenig unter dem Wert zu bleiben, und im Beispiel
ist das 0,0001mm. Das dürfte in den meisten Fällen in den
Fertigungstoleranzen untergehen, ist also hinreichend exakt.

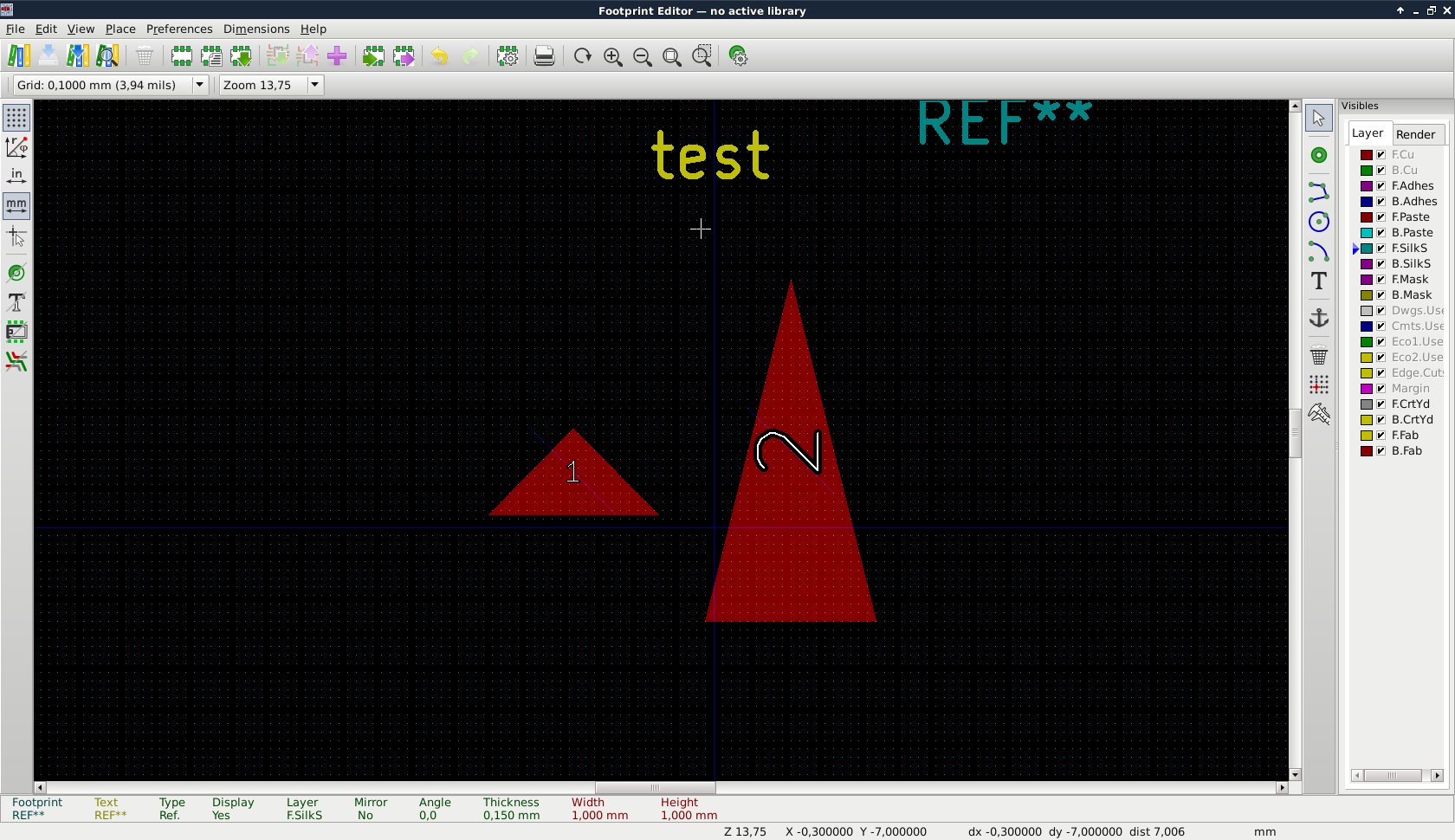

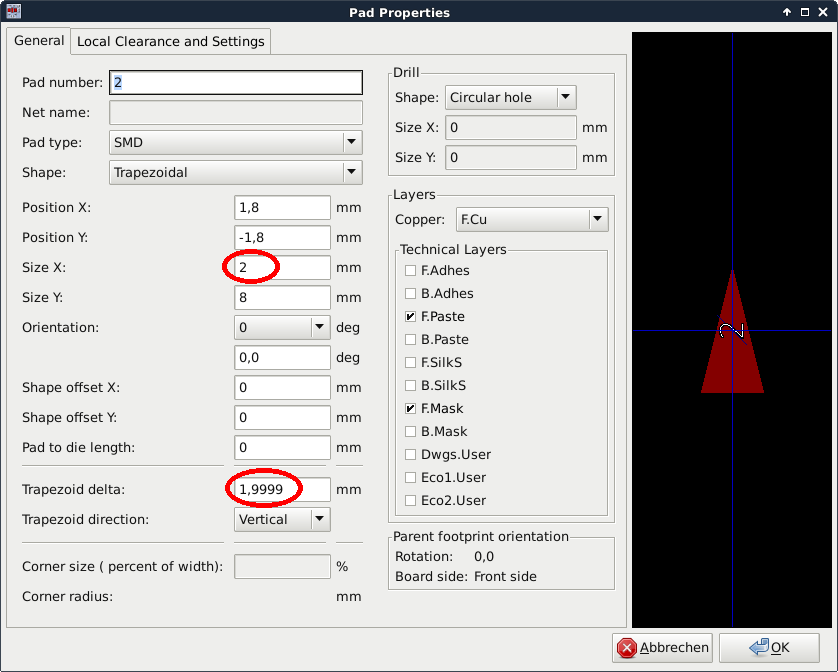

Siehe dazu den Anhang: "KiCad_TrapezfoermigePads-Dreiecke_Editieren.png"
und
"KiCad_TrapezfoermigePads-Dreiecke.png"


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
