Moin alle zusammmen.

Der Titel verrät schon fast alles.

Brauche für dieses Bauteil eine Library Datei.

Weiß aber leider nicht wie es geht & die ganzen YouTube videos sind
bisschen stark veraltet.

Nutze EAGLE 8.3.0 auf einem Mac


Würde mich sehr über eure Hilfe freuen

: Verschoben durch Moderator
Autor: Teo Derix (teoderix)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Damian M. schrieb:
> Weiß aber leider nicht wie es geht & die ganzen YouTube videos sind
> bisschen stark veraltet.

Sorry, spar dir diese Ausreden!

Ja OK, Packages erstellen, nervt etwas bei Eagle. Bei 0815 Packages
einfach was fertiges kopieren!
Der rest ist selbsterklärend...


PS: Bin blau, also PRÜFEN!

PPS: Ach ja... Bitte, danke und sowieso

Autor: Falk Brunner (falk)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
@Damian M. (hackintosh)

>Brauche für dieses Bauteil eine Library Datei.

Selber machen.

>Weiß aber leider nicht wie es geht

Das kann man lernen.

>& die ganzen YouTube videos sind
>bisschen stark veraltet.

Eagle hat sich darin in den letzten Jahren nicht grundlegend geändert.

>Nutze EAGLE 8.3.0 auf einem Mac

Dann mal los!

>Würde mich sehr über eure Hilfe freuen

https://www.mikrocontroller.net/articles/Eagle-Bibliotheken

https://www.mikrocontroller.net/articles/Eagle_FAQ

Beitrag "Re: LM 317 SO-8 bei eagle"

Und last but not least RTFM! Denn im Handbuch bzw. Tutorial bei Eagle
ist der Vorgang genauestens beschrieben.

Autor: Damian M. (hackintosh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja dann sagt mal bitte was folgende Sachen sind, damit ich mich selber
da rein steigern kann.


Device ?
Package ?
3D Package (brauche ich eher nicht) ?
Symbol ?

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Damian M. (hackintosh)

>Device ?

Verbindung aus Symbol + Package + Pinzuordnung.

>Package ?

Gehäuse für's Layout.

>3D Package (brauche ich eher nicht) ?

Nein.

>Symbol ?

Schaltplansymbol.

Autor: Damian M. (hackintosh)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So habe es nun doch hinbekommen.

Habe aber jetzt mal eine andere Frage.

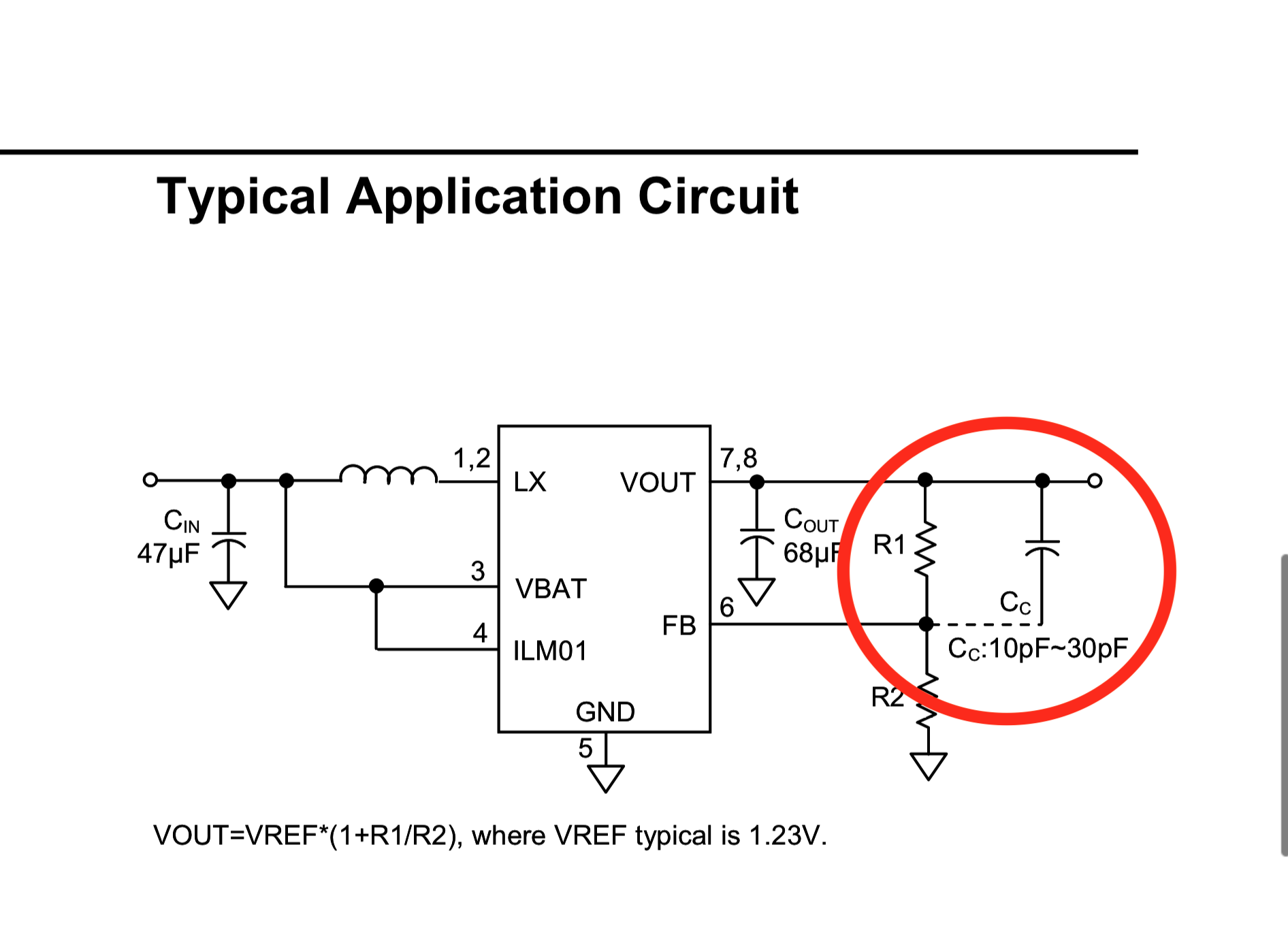

Was soll die gepunktete Linie bedeuten ?

Ist das nun eine Verbindung oder nicht ?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Damian M. (hackintosh)

>Was soll die gepunktete Linie bedeuten ?

Die ist gestrichelt, nicht gepunktet.

>Ist das nun eine Verbindung oder nicht ?

Der Kondensator ist optional.

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Damian M. schrieb:
> So habe es nun doch hinbekommen.

Mir schwant übles. :)

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Damian M. schrieb:
> Was soll die gepunktete Linie bedeuten ?
> Ist das nun eine Verbindung oder nicht ?
So ein Schaltregler im MHz-Bereich ist etwas, das gern mal schiefgeht.
Besonders bei Anfängern. Ein Tipp: sieh dir vor dem Layout die
Gedankengänge dort mal genauer an und beherzige sie:
http://www.lothar-miller.de/s9y/categories/40-Layo...
Die Stromkreise "Laden" und "Entladen" der Spule gibt es auch bei
deinem Schaltregler...

> Habe aber jetzt mal eine andere Frage.
Wo lernt man eigentlich diese unsinnige Plenkerei?
Und weil Google augenscheinlich gerade schlecht bedienbar ist, hier der
Link zum Begriff:
https://www.google.de/search?q=plenken

: Bearbeitet durch Moderator
