Forum: Analoge Elektronik und Schaltungstechnik LTspice XVII: IGBT einfügen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Johnson 3. (johnson3000)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich versuche im Augenblick einen IGBT von Infineon in LTspice
einzufügen. (siehe Anhang 1) Ich habe die .lib Datei in den Pfad
\lib\sub kopiert und das Bauelement in eine einfache Schaltung
eingefügt. (siehe Anhang 2) In der Bibliothek sind mehrere Varianten des
IGBT definiert. Von diesen habe ich mir den IKW15N120H3_L2 herausgesucht
und das Symbol in der Schaltung entsprechend benannt. Nun erscheint mir

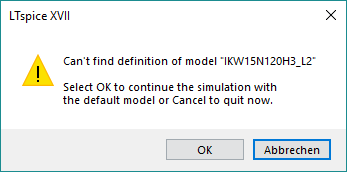

regelmäßig die Fehlermeldung "Can't find definition of model ..." (siehe
Anhang 3).

Folgende Fragen habe ich:
1) Wo liegt der Fehler?
2) Wie erkenne ich anhand der Schaltkreisbeschreibung in der .lib Datei,
wieviele Eingänge das Schaltsymbol benötigt?
3) Worin unterscheiden sich die SPICE-Direktiven .include datei und .inc
datei.lib? Ist die Syntax korrekt?
4) Laut Beitrag "IGBT in LTSpice einbinden", 9. Beitrag von
oben sind Pspice Modelle nicht mit LTspice kompatibel, wenn Sie eine
.model Direktive enthalten. Diese ist in meinem Beispiel in dem
Teilschaltkreis L7XXXD_L2h3 enthalten. Habe ich den Beitrag korrekt
verstanden bzw. ist die Aussage des Beitrags korrekt? Dann wäre die
Bibliothek nicht geeignet.

Danke im Voraus für alle Antworten!

: Verschoben durch Moderator
von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
s/q1/x1

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

das normale Transistor-Symbol ist für ein Bauteil mit ".model" gedacht.
Das Modell für deinen IGBT ist aber ein subcircuit - ".subckt ....".

Du kannst aber das Problem ganz leicht lösen.

CTRL Rechtsklick mit der Maus auf das Transistor-Symbol im Schaltplan.
Ein  Dialogfenster geht auf.

Prefix:QN

Ändere das in

Prefix:X

OK

Das X steht für subcirucit. Damit ist der Fehler weg, aber jetzt beginnt
das eigentliche Problem. Die Simulation findet keine Lösung. Da ist
leider ein generelles Problem mit den Subcircuits von Infineon. Es
besteht aus Dutzenden verschachtelter Funktionen die miserabel
konvergieren.

Gruß
Helmut

: Bearbeitet durch User
von Hans (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Helmut S. schrieb:
> Es
> besteht aus Dutzenden verschachtelter Funktionen die miserabel
> konvergieren.

Hallo Helmut,

hast du eine gute Alternative für ein einfaches IGBT Modell, dass man
z.B. mit Datenblattdaten füttern kann?

Hans

von Alexander (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hans schrieb:
> hast du eine gute Alternative für ein einfaches IGBT Modell, dass man
> z.B. mit Datenblattdaten füttern kann?

Das würde mich auch mal interessieren.

Hat jemand diese Übung schon mal durchgeführt?

Gruß,

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Mal hier alles lesen, besonders das von "helmuts" Geschriebene und die
dazugehörogen Dateien herunterladen.

Beitrag "Re: LTSpice IGBT Problem"

von Johnson 3. (johnson3000)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo helmut,

wie erkenne ich, das eine Simulation keine Lösung findet? Nachdem ich
die Option <Prefix> in den Eigenschaften des Schaltsymbols angepasst
habe, hat mir die Simulation gar keine Messergebnisse geliefert. Wenn
ich die Simulationsanweisung <.tran 1 startup> verwende, erhalte ich
einen realitätsfremden Strom von einigen mA über R2; immerhin liefert
die Simulation jedoch Werte. Meine Schlussfolgerung: Bei fehlerhaftem
Verhalten von Bauteilen kann ich nur vermuten, dass es an nicht
konvergierenden Bauteilen liegt?

1) Welche Aspekte wirken sich positiv und negativ auf das
Konvergenzverhalten aus? Lässt sich dazu eine allgemeingültige Aussage
treffen?

2) Wo bekomme ich einen IGBT zur Simulation her? In dem verlinkten
Beitrag Beitrag "Re: LTSpice IGBT Problem" verwendet
Stefan das Modell des IRGBC20F. Leider ist mir unklar, woher er die
.model Parameter bezieht, da ich sie im Datenblatt des betreffenden
IGBTs (siehe Anhang) absolut nicht wiederfinde.

1) Welchen Zweck erfüllt die Option <startup> in <.tran 1 startup>? In
der Hilfe steht: "Solve the initial operating point with independent
voltage and current sources turned off. Then start the transient
analysis and turn these sources on in the first 20 us of the
simulation." Leider wird nicht auf mögliche Anwendungsfälle und Vorteile
dieser Option eingegangen.

2) In deinem verlinkten Beitrag schlägst du die Anpassung "Control Panel
-> SPICE Solver:Alternate" vor. Wie ändert sich das Verhalten durch
diese Einstellung?

Grüße

: Bearbeitet durch User
von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Johnson 3. schrieb:
> Hallo helmut,
>
> wie erkenne ich, das eine Simulation keine Lösung findet?

Entweder kommt die Meldung "Time step too small", es werden plötzlich
megaAmpere oder megaVolts angezeigt oder beim plotten werden gar keine
Daten für ein Signal angezeigt.

> 1) Welche Aspekte wirken sich positiv und negativ auf das
> Konvergenzverhalten aus? Lässt sich dazu eine allgemeingültige Aussage
> treffen?

Besonders die aktiven gesteuerten Quellen(E,F,G,H) können Probleme
machen, weil die grenzenlos Energie leifern können oder abrupte
Übergänge wegen IF()-Formeln beinhalten. Das bedeutet die sind nicht
differenzierbar. Genau diese elemente enthalten die IGBT-Modelle in
Massen.
Auch Induktivitäten machen in bereits schon komplizierten Modellen mit
obigen Quellen manchmal zusätzlich Probleme.

> 2) Wo bekomme ich einen IGBT zur Simulation her? In dem verlinkten
> Beitrag Beitrag "Re: LTSpice IGBT Problem" verwendet
> Stefan das Modell des IRGBC20F. Leider ist mir unklar, woher er die
> .model Parameter bezieht, da ich sie im Datenblatt des betreffenden
> IGBTs (siehe Anhang) absolut nicht wiederfinde.

Ich hab jetzt nicht mehr in Erinnerung wo damals das Modell herkam.

>
> 1) Welchen Zweck erfüllt die Option <startup> in <.tran 1 startup>?
> der Hilfe steht: "Solve the initial operating point with independent
> voltage and current sources turned off. Then start the transient
> analysis and turn these sources on in the first 20 us of the
> simulation."

"startup" lässt alle unabhängigen Quellen in den ersten 20us
"hochrampen".
Unabhängige Quellen sind V und I Quellen mit konstanter Spannung bzw.
konstantem Strom.
"startup" findet man oft in den Schaltreglerbeispielen von LTC.

> 2) In deinem verlinkten Beitrag schlägst du die Anpassung "Control Panel
> -> SPICE Solver:Alternate" vor. Wie ändert sich das Verhalten durch
> diese Einstellung?

LTspice versucht dabei mit einem anderen Algorithmus das
Gleichungssystem zu lösen. Manchmal gelingt das. Dafür ist dieser Solver
langsamer und es gibt Schaltungen die der nicht kann aber der Normal
solver kann. Deshalb ist es sinnvoll zuerst immer den Normal solver zu
verwenden. Erst wenn das auch mit Hilfestellung(.options ...) nicht
klappt, probiert man das mit dem Alternate solver. Der Alterante solver
täuscht manchmal auch eine Lösung vor und produziert NANs (not a
number).

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
hinz schrieb:
> http://www.onsemi.com/PowerSolutions/supportDoc.do?type=models&category=805
>
> Ausdrücklich für LTSpice.

Danke. Den Link merk ich mir.

Gruß
Helmut
