Autor: Mario R. (mariocb)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,
Ich bin schon seit einer ganzen Weile leser in dem Forum hier und hab
schon sehr viele nützliche Hilfen für meine Arduino/ Atmel und sonstigen
Bastelprojekte gefunden. Danke dafür..

Ich bin Hauptberuflich Tontechniker/ Systemingeur für Rundfunk- und
Beschallungsanlagen. Privat beschäftige ich mich viel mit uC bastelein
(Nixieuhren, kleine Messsysteme usw.) aber auch Röhrenradios und
Verstärker sind gern mal auf der Werkbank.

Nun kommt mal was neualtes. Ein bekanter Studiobetreiber hat dort
mehrere Tascam m700 Konsolen am laufen. Den Analogen Teil wartet er
selbst aber das bisschen Automation was der Kahn hat ist Hauptsächlich
mit einem EPL 10P8 der Firma Ricoh

Datenblatt: http://pdf.dzsc.com/epl/epl16rp6bp-35.pdf

gelöst. Ich hab schon herausgefunden das ein PAL 10L8 bzw PAL 10H8 zb.
von MMI als ersatz empfohlem werde.

Das Problem besteht darin das bei einem der Pulte die Automation nicht
mehr Fehlerfrei funktioniert. Was durch tauschen der Logikbausteine
untereinander auf den Bausten zurückzuführen ist.

Ich hab ein TL866ii plus Programmer, deswegen hat er mich angefragt ob
es denn nicht möglich wäre einen Funktionierenden Baustein auszulesen,
für die Nachwelt zu sichern und halt einen "Neuen" zu beschreiben?

Die 10h8 zb. gibts ja noch bei eBay günstig zu kaufen und ich würde mir
ja erstmal lieber ein paar "Opfer" bestellen, um versuche des Schreibens
bzw. Lesens zu machen, um Sicher zu gehen das der funktionierende
Originalchip nicht bei eventuellen Experimenten Schaden nimmt.

Wie kann ich mir ein LogikProgramm "Schreiben" um es dann auf den
Baustein zu Brennen/Testen?

Geht das in C?

Wenn ich den Baustein auslese kommt doch mit sicherheit ein hex bzw bin
File raus was ich wieder Brennen kann. Der Inhalt ist mir ja ziemlich
wurscht..nur die Reproduktion des Originals ist wichtig.


Google und co. sind bei dieser historischen Technologie nicht so
Hilfreich deswegen Frag ich halt hier mal nach.

Danke schon mal im Voraus.
LG Mario

Autor: eProfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, nicht mit C, sondern einer Hardware Description Language (HDL).
Diese compiliert man (z.B. mit CUPL) und bekommt ein Fuse-File, das
man dann ins PAL brennt.

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man Glück hat, dann hat sich der Hersteller nicht die Mühe gemacht,
die Security Fuse zu blasen. Die bringt bei einem kombinatorischen PAL
sowieso nicht viel Sicherheit. Dann liesse sich das Teil mit dem PAL
Programmer evtl direkt kopieren. Andernfalls wirds über die HDL deutlich
umständlicher.

: Bearbeitet durch User
Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Andernfalls wirds über die HDL deutlich
> umständlicher.

HDL??

Ja das mit der Security Fuse hab ich auch schon gelesen... Ich muss das
Datenblatt nochmal richtig Studieren. mal sehen.. Dank dir Schon mal.

EDIT: CUPL ja das lässt sich ja googlen...

: Bearbeitet durch User
Autor: foobar (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei diese einfachen PALs nutzt ne Security-Fuse nichts - man geht alle
Eingangskombinationen durch, merkt sich die dazugehörigen
Ausgangssignale und erstellt anhand dessen ne neue Beschreibung. Bei
denen mit Reigstern wird es etwas aufwendiger, geht üblicherweise aber
auch. Ich meine mich zu erinnern, dass einige Programmer das
unterstützten und es Software gab, die das erledigte - weiß aber keine
Details mehr.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
foobar schrieb:
> Ich meine mich zu erinnern, dass einige Programmer das
> unterstützten und es Software gab, die das erledigte - weiß aber keine
> Details mehr.

Schade ^^

Autor: A. B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:
> Nun kommt mal was neualtes. Ein bekanter Studiobetreiber hat dort
> mehrere Tascam m700 Konsolen am laufen. Den Analogen Teil wartet er
> selbst aber das bisschen Automation was der Kahn hat ist Hauptsächlich
> mit einem EPL 10P8 der Firma Ricoh

> gelöst. Ich hab schon herausgefunden das ein PAL 10L8 bzw PAL 10H8 zb.
> von MMI als ersatz empfohlem werde.

Das wird u. U. nicht als Ersatz taugen, denn 10P8 hat "programmierbare
Polarität" (daher P), während 10L8 nur "low aktiv" und 10H8 nur "high
aktiv" hat. Wenn im Originalteil gemischt, geht's also erstmal gar
nicht.

Außerdem sind die "echten" PAL i. d. R. in bipolarer Technik aufgebaut
(gewesen), insbes. die von MMI. Gefräßig (Stromverbrauch) und schwierig
zu programmieren (da werden Dioden oder Widerstände wirklich
durchgebrannt, und da das offensichtlich nicht vorab getestet werden
kann, gibt's da auch Fehlbrände), dafür noch ein Programmiergerät zu
finden dürfte mühsam werden.

Daher würde ich zu einem GAL16V8 greifen, die gibt's immer noch zu
kaufen, können 10P8 emulieren, und sind auch mit einem TL866 zu
programmieren (bipolare PALs wohl nicht).

Einzige Frage ist das Auslesen der alten. Wie schon jemand geschrieben
hatte, ist die Auslesesicherung bei einem rein kombinatorische PAL eher
witzlos.

Im Notfall schließt man einen 10-Bit Binärzähler an die Eingänge an und
notiert sich für jeden Zählerstand den Zustand der 8 Ausgänge. Daraus
die Logikgleichungen zu extrahieren ist eine kleine(!!!), aber lästige
Fleißarbeit.

Daraus muss man dann noch die Fuse-Liste für den neuen Chip erzeugen.
CUPL oder so, soweit die noch greifbar sind. Ansonsten: per Hand
erzeugen. Hört sich aufwendig an, ist aber durchaus machbar. Vor
Urzeiten hatte ich selbst man eine PALASM-ähnliche Variante programmiert
(auch mit automatischer Reduktion), leider damals in PEARL, das in C
oder so zu konvertieren, hatte ich nie in Angriff genommen ... Aber
alles Nötige findet man problemlos in den Datenblättern von Lattice. In
der c't gab es seinerzeit auch recht ausführliche Beschreibungen. Nur wo
bekommt man diese Artikel aus der "Steinzeit" heute her?

Fazit: Durchaus machbar, aber man muss u. U. schon ein paar Tage Arbeit
einkalkulieren. Gibt's den Hersteller noch? Vielleicht rückt der ja
etwas Doku, Fuse-Listen oder so heraus, wenn man nett fragt?

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A. B. schrieb:
> Außerdem sind die "echten" PAL i. d. R. in bipolarer Technik aufgebaut
> (gewesen), insbes. die von MMI. Gefräßig (Stromverbrauch) und schwierig
> zu programmieren (da werden Dioden oder Widerstände wirklich
> durchgebrannt, und da das offensichtlich nicht vorab getestet werden
> kann, gibt's da auch Fehlbrände), dafür noch ein Programmiergerät zu
> finden dürfte mühsam werden.

ok sowas dachte ich mir auch schon fast...

> Daher würde ich zu einem GAL16V8 greifen, die gibt's immer noch zu
> kaufen, können 10P8 emulieren, und sind auch mit einem TL866 zu
> programmieren (bipolare PALs wohl nicht).

guter Tip danke

> Einzige Frage ist das Auslesen der alten. Wie schon jemand geschrieben
> hatte, ist die Auslesesicherung bei einem rein kombinatorische PAL eher
> witzlos.

hoffen wir mal..

> Im Notfall schließt man einen 10-Bit Binärzähler an die Eingänge an und
> notiert sich für jeden Zählerstand den Zustand der 8 Ausgänge. Daraus
> die Logikgleichungen zu extrahieren ist eine kleine(!!!), aber lästige
> Fleißarbeit.

Ja darüber hab ich mir auch schon gedanken gemacht..10 bit sind immerhin
1024 möglichkeiten... aber soviel mögliche zustände gibt es in der
Automation gar nicht... ich tipp auf ca.20..

Ich würde mir ja fast mit einem Uno ein Analyse/Dokumentationstool
schreiben um alle eingangszustände zu erzeugen und die Ausgänge mir über
die Serial geben zu lassen...

Und dann geht es halt drann in einem Syntax (wohl cupl) eine neue
"Fusemap" / Jedec-code zu schreiben/erzeugen. Da muss ich mich erstmal
reinfuchsen.. Bücher gibt es halt nur über hdl bzw FPGA. Ob da CUPL
behandelt wird weiss ich nicht und fast 60,- bei Amazon ist ganz schön
viel für eine einmalige Baustelle.

Hat jemand ein Tip wo mann eine schöne Anleitung bekommt?

: Bearbeitet durch User
Autor: Michael J. (jogibaer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

bei mir steht das " Das GAL Buch" im Regal.
ISBN 3-928051-30-X

Dort geht es aber hauptsächlich um die Algebra mit der Minimierung
per Karnaugh Diagrammen.
Eine Diskette mit einem DOS Progamm (GAL Assembler) war auch dabei.
Vielleicht gibt es noch ein anderes Programm, was JEDEC-Files erzeugt.

Dann benötigt Du noch einen Brenner.
Man kann allerdings auch, wenn man viel Zeit hat, die Daten seriell
reintakten. Habe ich selber schon gemacht.

Jogibär

Autor: A. B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:

> Und dann geht es halt drann in einem Syntax (wohl cupl) eine neue
> "Fusemap" / Jedec-code zu schreiben/erzeugen. Da muss ich mich erstmal
> reinfuchsen.. Bücher gibt es halt nur über hdl bzw FPGA. Ob da CUPL
> behandelt wird weiss ich nicht und fast 60,- bei Amazon ist ganz schön
> viel für eine einmalige Baustelle.
>
> Hat jemand ein Tip wo mann eine schöne Anleitung bekommt?

Zu CUPL kann ich nichts sagen, Format von den Fuse-Listen findet man z.
B. unter http://k1.spdns.de/Develop/Projects/GalAsm/
beschrieben. Ob die Software dort funktioniert etc. weiß ich nicht.

Und wie schon gesagt, beim rein kombinatorischen PAL lohnt es als
einmalige Aktion fast nicht, erst lange nach irgendwelcher Software zu
suchen.

So ein Jedec-File kann man da (bis auf die Prüfsumme) fast schneller
händisch schreiben. Einzige Frage, die mir jetzt beim Blick ins
Datenblatt vom 16V8 so auffiel, ist ob eine '0' eine Verbindung bzw.
keine Verbindung beim P-Term zu einer Variable war ...

Aber egal wie, ich würde zuallererst man eine simple "leere" Fuse-Liste
erstellen und probieren, ob die Software vom TL866 die auch ohne zu
meckern frißt und das GAL damit auch programmieren kann. Wäre doch
ärgerlich, wenn man erst zum Schluss feststellt, dass da irgendwas
klemmt ...

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael J. schrieb:
> bei mir steht das " Das GAL Buch" im Regal.
> ISBN 3-928051-30-X

für 7,- bei Medimops macht mann nix Falsch denk ich...guter Tip


> Dann benötigt Du noch einen Brenner.
> Man kann allerdings auch, wenn man viel Zeit hat, die Daten seriell
> reintakten. Habe ich selber schon gemacht.

ich hab einen TL866ii +   der auch PAL/ GAL auslesen/Schreiben und
Testen kann.... ich hab das Teil hauptsächlich als ISP schnittstelle bzw
zum dierekten Programieren von Hex Files in Atmega´s verwendet

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A. B. schrieb:
> In
> der c't gab es seinerzeit auch recht ausführliche Beschreibungen. Nur wo
> bekommt man diese Artikel aus der "Steinzeit" heute her?

Die Artikel aus der Frühzeit der c't (als da noch wirklich interessante
Sachen drin standen) kann man tatsächlich heute noch kaufen:

https://shop.heise.de/katalog/c-t-archiv-1983-2017-usb-stick

Autor: Pali (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A. B. schrieb:
> Im Notfall schließt man einen 10-Bit Binärzähler an die Eingänge an und
> notiert sich für jeden Zählerstand den Zustand der 8 Ausgänge. Daraus
> die Logikgleichungen zu extrahieren ist eine kleine(!!!), aber lästige
> Fleißarbeit.
Das macht der VHDL/CPLD Compiler in 1 Minute.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus F. schrieb:
> Die Artikel aus der Frühzeit der c't (als da noch wirklich interessante
> Sachen drin standen) kann man tatsächlich heute noch kaufen:
>
> https://shop.heise.de/katalog/c-t-archiv-1983-2017-usb-stick

Auch ganz schön Teuer..aber bestimmt Lohnenswert

: Bearbeitet durch User
Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pali schrieb:
> A. B. schrieb:
>> Im Notfall schließt man einen 10-Bit Binärzähler an die Eingänge an und
>> notiert sich für jeden Zählerstand den Zustand der 8 Ausgänge. Daraus
>> die Logikgleichungen zu extrahieren ist eine kleine(!!!), aber lästige
>> Fleißarbeit.
> Das macht der VHDL/CPLD Compiler in 1 Minute.

Meinst du das Tool:
http://www.microchip.com/design-centers/programmable-logic/spld-cpld/tools/software/wincupl

??

Autor: René F. (therfd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau dir mal die Software GDSWin an, ob der Hersteller die Software
noch verkauft weiß ich nicht (war aber nicht teuer, ich glaube 20€ oder
so) die Demo Version war soweit ich mich erinnere nahezu
vollfunktionsfähig (ich glaube sie war nur beschränkt auf den GAL16V8)

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René F. schrieb:
> Schau dir mal die Software GDSWin an,

Hab ich, geht gut denk ich, mal sehen was draus wird.

Dank dir..

: Bearbeitet durch User
Autor: Dimi S. (ilovespeccy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn's keine Register im PAL sind, geht es noch viel einfacher mit
Parallel-EEPROM (z.B.49F002) oder UV-EPROM (z.B. 27C512).
Adressleitungen sind Eingänge, Datenleitungen sind Ausgänge.
PAL mit einem Zähler 0-1023 auslesen und deren Daten ins EEPROM brennen.
Habe mal sowas erfolgreich bei einem uraltem Computer gemacht.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dimi S. schrieb:
> Wenn's keine Register im PAL sind, geht es noch viel einfacher mit
> Parallel-EEPROM (z.B.49F002) oder UV-EPROM (z.B. 27C512).
> Adressleitungen sind Eingänge, Datenleitungen sind Ausgänge.
> PAL mit einem Zähler 0-1023 auslesen und deren Daten ins EEPROM brennen.
> Habe mal sowas erfolgreich bei einem uraltem Computer gemacht.

Hmm.. okay...das übersteigt meine junges Hirn nun doch wieder ein
bischen...
Ich hatte ja die Idee mitn Arduino ein 10 bit zähler zu schreiben der
dann an anderer seite ein 8 bit Port ausliest und den wert im verglech
zum ausganswert aufschreibt...
Wära das nicht das selbe Ergebnis oder ist deine Idee dann Quasie schon
eine Reproduktion der Ausgangslogik?


Der aktuelle stand ist gerade das wir sogar neue unprogramierte PAL 10p8
Bausteine da haben (frag mich nicht wo der die her hat).

Wenn ich diesen mit meinem tl866 auslese müsste ich ja eine Jedec Datei
o.ä. bekommen mit der ich dann ein GAL 10v8 beschreibe und dann Quasie
auch ein (Werksneuen) PAL 10P8 (zummindest von der Logik her) haben
sollte.
Wir wollen erstmal ein paar Trockenübungen machen bevor wir mit dem
Definitv nicht ersetzbaren Original-IC rum Experimentieren.

A. B. hatte oben erwähnt das der VHDL/CPLD Compiler die Logiktabelle
(bei gesetzter lesesicherung) unter eienr Minute austastet. Wie bekomme
ich diesen Compiler dazu auf meine Hardware zuzugreifen?

Autor: Dimi S. (ilovespeccy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:
> Ich hatte ja die Idee mitn Arduino ein 10 bit zähler zu schreiben der
> dann an anderer seite ein 8 bit Port ausliest und den wert im verglech
> zum ausganswert aufschreibt...

Genau diese Daten braucht man dafür. von 0 bis 1023 zählen und alle
ausgelesene 8 bit aufzeichnen. Danach einfach diese Daten ins EPROM
brennen.

> Wära das nicht das selbe Ergebnis oder ist deine Idee dann Quasie schon
> eine Reproduktion der Ausgangslogik?

Sehr schön geschrieben - "Reproduktion der Ausgangslogik"!
Genau das meine ich!

: Bearbeitet durch User
Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dimi S. schrieb:
> Genau diese Daten braucht man dafür. von 0 bis 1023 zählen und alle
> ausgelesene 8 bit aufzeichnen. Danach einfach diese Daten ins EPROM
> brennen.

Ok sind die Eproms Pinkompatibel?

Autor: Dimi S. (ilovespeccy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:
> Ok sind die Eproms Pinkompatibel?

Nein. In meinem Fall musste ich ein wenig flicken.

Autor: Mario R. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen,

also ich hab das GAL Buch welches Michale J. empfohlen hat(es waren
sogar noch Disketten dabei) und das "Programierbare Logik-IC" Buch
ISBN:3-7785-1910-7 welches auch sehr empfehlenswert ist durch.

Das hilft mir auf jeden Fall dahingehend weiter wenn ich durch "reverse
engeneering" mir die Handvoll Eingans-Ausgangszustände neu Formulieren
muss.

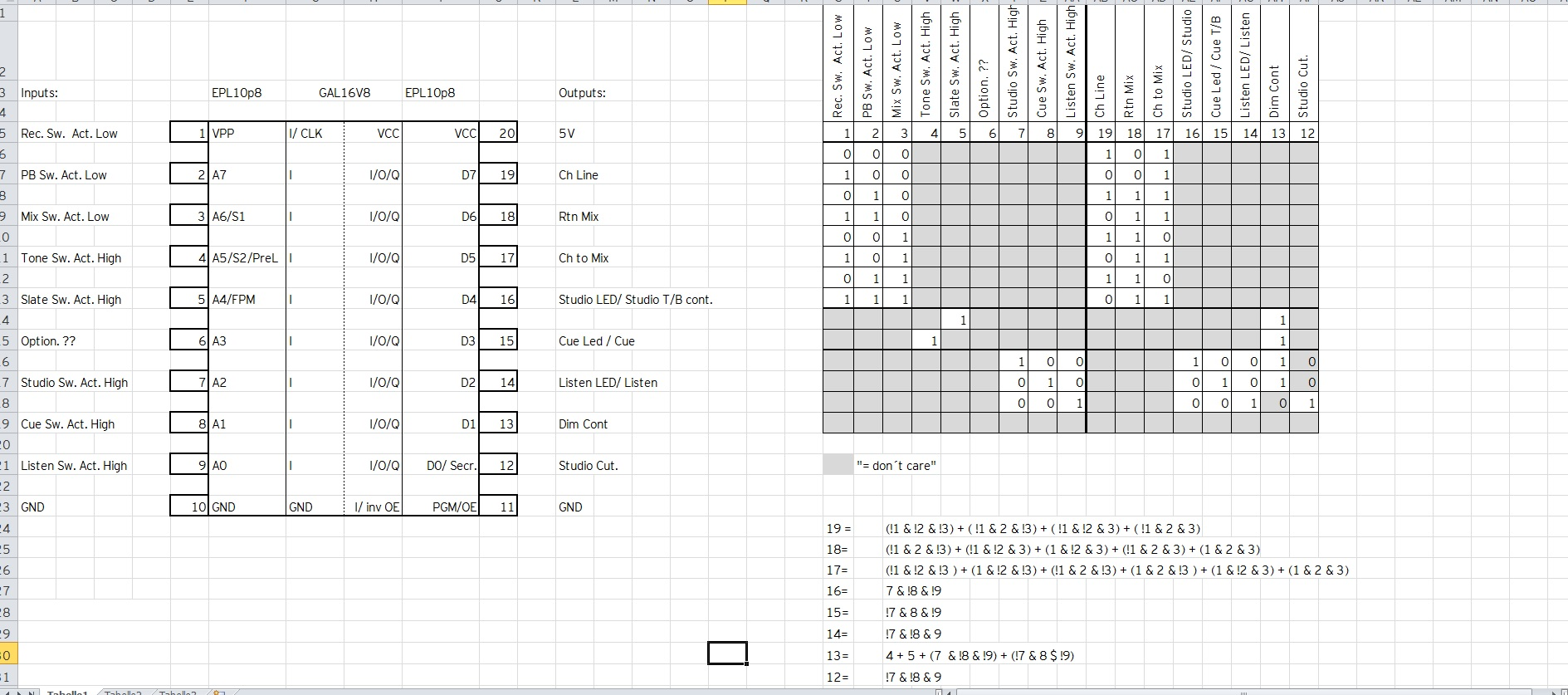

Im anhang ist ein Bild von meinen ersten Gehversuchen. Bei den Boolschen
gleichungen ist noch nicht die Low- bzw. High-defintion fertig und sonst
Fehlen da bestimmt noch Verbindungen, weil ich den Schaltplan
dahingehend noch untersuchen muss. Die Wahrheitstabelle ist
Hauptsächlich aus der Bedienungsanleitung Implementiert.

Ich habe im Thread: Beitrag "PAL22V10 sichern, womit?"

einen Guten Hinweis zu folgender Webseite: http://www.techno-junk.org/

gefunden.

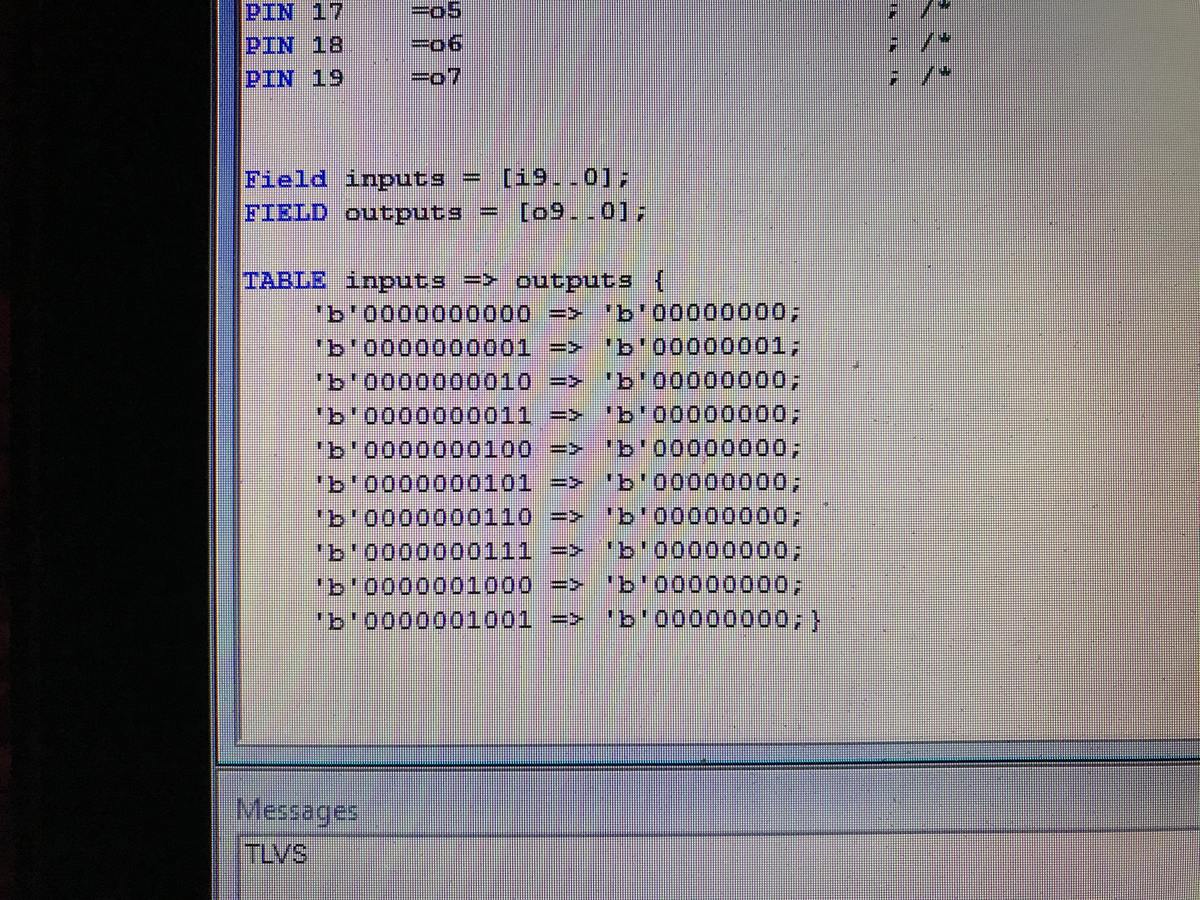

Dort wird ein Sockeladapter und eine Analysesoftware vorgestellt, welche
der Idee von Dimi S. ähnelt. Nur wird aus der ausgelesenen .bin eine
.txt im Wincupl Format erzeugt. Was sich erstmal gut anhört.

In dem og. Thread ging es um einnen PAL 22v10 und es hieß das er als
GAL22v10 ausgelesen (wenn keine Security Fuse gesetzt ist) werden
könnte. Da stoßen mir zwei Sachen auf:
1. die Belegung der "Programier"-relevanten Pins anders und
2. der PAL hat deutlich weniger Produkterme und
"Konfigurations"-addressen. Also kann ich die Idee einen Pal 10p8 als
GAL 16V8 auszulesen auch glaube ich gleich vergessen.

Hat jemmand eigendlich erfahrung aus .bin bzw. Jedec Files wieder
Boolsche gleichungen zu extrahieren oder gar ein Jedec Code so
umzuschreiben das er in einen anderen "Größeren" PAL / Gal passt.
Da ich, Gott sei dank, den einfachsten EPL 10p8 IC ohne Register und
Feedback´s auslesen will ist es meiner meinung nach nur eine Suche nach
dem Einachsten/ Fehlerfreisten Weg, ein Äquivalentes Jedec File für
einen GAL 16v8 zu erstellen.

Grüße Mario

Autor: Sempfdazugeber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du denkst da zu kompliziert.

Aus der Wahrheitstabelle die Kombinatorik zusammen zu frickeln
ist ja genau die Aufgabe eines HDL-Tools.

Also einfach die 1024 Zeilen mit den Daten da reinwerfen und
das Tool seine Arbeit machen lassen...

Wenn CUPL und Konsorten dafuer zu doof sind, koenntest du
auch ein nahezu beliebiges Tool eines FPGA-Herstellers nehmen,
und dir dann die RTL-Files (quasi die Schaltung...) anschauen.

Du musst dann nur zusehen, dass das Tool daraus nicht einfach
ebenfalls eine LUT in den (B)RAMs macht.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sempfdazugeber schrieb:
> genau die Aufgabe eines HDL-Tools.

Kannst du eins empfehlen?

Autor: Sempfdazugeber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn etwas fuer ein GAL herauskommen soll: WinCUPL.

Aber empfehlen moechte ich das nicht nennen.
Das ist so als wenn man Pest oder Cholera empfehlen wollte.

Es gibt wohl schlicht nichts anderes.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sempfdazugeber schrieb:
> Wenn etwas fuer ein GAL herauskommen soll: WinCUPL.

Ok das Prog. geht dann wohl auch für Gal´s die nicht von Microchip
sind?!
Hab welche von Lattice...GAL 16V8D.
Ich werd mir das mal Installieren und Durchstöbern.

Dank dir schon mal

Autor: Sempfdazugeber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> ür Gal´s die nicht von Microchip sind?!

Es kommt wohl ein JEDEC-File raus. Da dann den richtigen Typ
fuer den Programmer einzutragen traue ich dir schon zu.

Nebenbei solltest du dir mal Gedanken machen, den PAL auch
mal wirklich auszulesen.

10 Bit Adressen dranlegen und 8 Bit Daten irgendwohin wegschaufeln...

In VHDL koennte das etwa so aussehen:

  with adr select
  data <=
        "01100000"      when    "0000000000",
        "11100011"      when    "0000000001",
        "01111010"      when    "0000000010",
        "01010101"      when    "0000000011",
        "11100100"      when    "0000000100",
        "11010111"      when    "0000000101",

...

        "11110010"      when    "1111111010",
        "11101101"      when    "1111111011",
        "00011100"      when    "1111111100",
        "00101111"      when    "1111111101",
        "00010110"      when    "1111111110",
        "00000001"      when    "1111111111";


Viel Erfolg!

Autor: Mario R. (mariocb)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hy Hy, ich hab da mal was vorbereitet:

im Schaltplan eine kleine Verdrahtung mit einem Arduino Nano und unten
dann noch der Sketch, der mir Quasi alle kombinatorischen möglichkeiten
von unserem 10p8 in zwei verschiedenen "Formatierungen" ausschpuckt. Ich
würde das dann auch gleich nutzen um die neu erstellten IC´s mit dem
Original "Datensatz", zb. in Excel oder so,zu vergleichen.

p.s. Sketch und Schaltung sind noch nicht getestet.

Grüße Mario


/**********************************************
 * *******Ausgabeschalter**************
 * 0 == Format: Ausgang eingang
 *          z.b.0000100 0101010
 * 1 == Format: "eingang" when  "ausgang" für VHDL
 *          z.b. "001010" when  "0101010"
 *
 * kommt über serial terminal
 */

 int ausgabeschalter = 0;

/*************************************************/


//von PAL ausgänge= 12, 13, 14, 15, 16, 17, 18, 19
  int eingange[] = {13, 14, 15, 16, 17, 18, 19, 12};

// an Pal eingänge= 1, 2, 3, 4, 5, 6, 7, 8,  9, 11,
  int ausgange[] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};

  int binwertein = 0; //binärwert eingänge
  int ausgangszustand = 1024; // ausganzähler 0 - 1023

//________________________________________________________________
void setup() {

  //ausgänge
  for(int i= 0; i< 10; i++){pinMode(ausgange[i],OUTPUT);}

   //eingänge
  for(int j = 0; j< 8; j++){pinMode(eingange[j], INPUT);}

   //Seriele Schnittstelle
  Serial.begin(9600);

}// ende Setup
//___________________________________________________________

void loop() {

//start über Terminal
if(Serial.available() > 0){
  ausgabeschalter = Serial.read();
  ausgangszustand = 0;
}


for (; ausgangszustand < 1024; ausgangszustand++){

    for (int n = 0; n < 10; n++){  //for-schleife um ausgänge zu setzen

        if (bitRead(ausgangszustand,n) == 1){   //ausgänge setzen wenn bin wert an stelle n=1 ist
          digitalWrite(ausgange[n], HIGH);
        }

        else{
          digitalWrite(ausgange[n], LOW); //ausgänge aus wenn bitwert an stelle n=0 ist
        }// ende if - ausgänge setzen

    }//ende for schleife für ausgänge

     delay(2); //angstpause

    for (int m = 0; m < 8; m++){ //for-schleife eingänge auslesen

      if (digitalRead(eingange[m]) == HIGH){
        bitWrite(binwertein, m , 1);
      }

      else{
        bitWrite(binwertein, m , 0);
      }
    }//ende for schleife eingänge auslesen

    delay(2); //angstpause

    //___ende erzeugen und auslesen___________________
    //ausgabe an Serial
    //entscheidung mit ausgabeschalter variable

   if (ausgabeschalter == 0){ausgabeNormal(ausgangszustand, binwertein);}
   else {ausgabevhdl(ausgangszustand, binwertein);}

   delay(2);

  }//ende zustands for schleife

//im Ruhemodus alle ausgänge aus
for (int i = 0; i <10; i++){digitalWrite(ausgange[i],LOW);}

} // ende Loop
//_________________________________________________________________


void ausgabeNormal(int ausgangszustand, int binwertein){

    if(ausgangszustand == 0){ //erste zeile
      Serial.println("Ausgänge:/t/t/t/t Eingänge:");
      }//ende erste zeile

    Serial.print(ausgangszustand,BIN);

    Serial.print('/t/t/t/t');

    Serial.println(binwertein,BIN);

}//ende ausgabeNormal
//______________________________________________________________________

void ausgabevhdl(int ausgangszustand, int binwertein){

  //ausgabe für VHDL
  if (ausgangszustand = 0){ //erte Zeile
    Serial.println("/n/n/n");
    Serial.println("Ausgabe für VHDL:");
  }//ende erste Zeile

  Serial.print('"');
  Serial.print(binwertein,BIN);
  Serial.print('"/t when /t');
  Serial.print(ausgangszustand,BIN);
  if(ausgangszustand < 1023){Serial.println('",');}
  else        {Serial.println('";');}

}//ende ausgabe vhdl


Autor: Mario R. (mariocb)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So ich habe gestern mir WINCUPL installiert und ein paar Gehversuche
unternommen. Wirkt bis jetzt erstmal recht soldie, nur die Error´s beim
Compilieren sind ein wenig nichts sagend. Und WinSim ist ja wohl auch
eine Wissenschaft für sich.

Im Anhang ist ein Bildschirmfoto von einem Script welches mit einer
Wahrheitstabelle dann schön ein .doc mit den boolschen Gleichungen und
ein Jedec-File für ein ATF16v8 auspukt. Ich hab die Datenblätter des
GAL16v8 und des ATF16v8 mal nebeinander gelegt.
Beim ATF sind keine Addressen in dem Fuse-diagram eingetragen und beim
GAL ist keine Programierspannung angegeben, da hat Google mir aber
14,5-16 V gesagt. Das sollte dann quasie Kompatibel sein.

Ich werde die Tage mal die ersten Logiken "brennen" und wieder auslesen
und wieder Brennen und vergleichen usw. Mal sehen was da so rauskommt.

Ich hab bei eBay ein paar Programierte PAL 10l8 und 10h8 für
irgendwelche Amiga anwendungen geschossen. Die werden erstmal als
Übungsobjekte (zum auslesen) herhalten müssen. Wenn die dann noch
Funktionieren würde ich sie ja gern an jemanden der die braucht Abgeben.

Damit die Arduino-Auslesehilfe gleich eine für WINCUPL formatierte
Wahrheitstabelle ausgibt. Hier nochmal die überarbeitete "ausgabevhdl"
Funktion:
void ausgabevhdl(int ausgangszustand, int binwertein){

  //ausgabe für VHDL - Formatiert für WINCUPL TABLE Eingabe
  //zb. TABLE inputs  =>  outputs
  //      'b'0101010101 =>  'b'01010101;}
  if (ausgangszustand = 0){ //erte Zeile
    Serial.println("/n/n/n");
    Serial.println("Ausgabe für VHDL:/n");
    Serial.println("TABLE inputs => outputs{");
  }//ende erste Zeile

  //Wincupl formatierte ausgabe
  Serial.print("/t'b'");

    for(int i = 0; i<10; i++){  //jedes bit einzeln schreiben
     Serial.print(bitRead(ausgangszustand, i));
    }

  Serial.print("/t=>/t'b'");

    for(int i = 0; i<8; i++){   //jedes bit einzeln schreiben
      Serial.print(bitRead(binwertein, i));
    }

   if(ausgangszustand < 1023){Serial.println(";");}
  else        {Serial.println(";}");}

}//ende ausgabe vhdl


Autor: S. R. (svenska)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Code hast du nie ausprobiert, sonst wäre dir aufgefallen, dass ein
Newline mit "\n" gemacht wird, nicht mit "/n"...

Autor: Sempfdazugeber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Den Code hast du nie ausprobiert, sonst wäre dir aufgefallen, dass ein
> Newline mit "\n" gemacht wird, nicht mit "/n"...

> p.s. Sketch und Schaltung sind noch nicht getestet.

Ich denke das er diesen Fehler schon noch selber gefunden haette.
Bis jetzt hat er sehr selbststaendig und umsichtig die Sache
vorangetrieben.

Davon das er seine GALs demnaechst in den Haenden halten wird,
gehe ich mal aus.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guter Tipp mit den Newline Zeichen S.R., da hätte ich mich beim suchen
auch wieder rumgeärgert.
Ich gebe zu das ich solche Codes und Zeichnungen in der Standby-Zeit bei
der Arbeit mit irgendwelchen Online Diensten im Groben erstelle und die
Arduino IDE so oder so der letzte husten ist und die sowas nicht mal als
Warnung ausspuckt. Wie auch sie hätte das einfach so über die Serial
ausgegeben.

Wird werden, ich bekomme bestimmt in den kommenden Tagen mal wieder
Ausgang und darf in meine Werkstatt. Da werd ich das „Auslese-Tool“ mal
verdrahten und den Sketch mal Testen.

An
Senfdazugeber

Das macht Mut! Dank dir!

Autor: gezuppel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wincupl ist gut. Nimm ein GAL16v8 nicht die ollen Dinger.
Wie man mit secured PALs umspringt:
http://dreamjam.co.uk/emuviews/readpal.php

Viel Glück

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gezuppel schrieb:
> Wincupl ist gut. Nimm ein GAL16v8 nicht die ollen Dinger.
> Wie man mit secured PALs umspringt:
> http://dreamjam.co.uk/emuviews/readpal.php
>
> Viel Glück

Ja Danke, den Empfohlenen link hab ich mir auch schon Angesehen. Ist
auch eine Option für unser Vorhaben.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
S. R. schrieb:
> Den Code hast du nie ausprobiert, sonst wäre dir aufgefallen, dass ein
> Newline mit "\n" gemacht wird, nicht mit "/n"...

Und Tatsache die empfohlene Änderung wirkt auch in der Online Arduino
IDE

https://create.arduino.cc/

Farbliche wunder. :D

Autor: Mario R. (mariocb)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frohe Kunde!!!

So wie geplant, nur mit ein paar änderungen im Arduino Sketch,
funktioniert mein Vorhaben. Ich habe gerade erfolgreich einen im GAL
simulierten PAL  ausgelesen und in einem GAL 16v8 im Simple Mode
Reproduziert.

Im Anhang die beiden Serial Ausgaben der IC´s in Excel mit dem Vergleich
der Ausgangswerte und der Eingagswerte.

Eine Genaue Beschriebung kommt noch.
Jetzt Trink ich erstmal ein Bier und werd die Sache noch verfeinern um
in den nächsten Tagen dann mich an dem IC vergehen um den es eigendlich
geht.
Hach bin ich erleichtert!

Dank an alle die Konstruktiv geholfen haben.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Die kleine DOS-Software JED2ABL wurde noch nicht erwähnt:
Beitrag "Re: Zähler mit GAL16V8 unter WinCupl realisieren"

damit kann man ein ausgelesenes JEDEC-File des PAL in lesbare logische
Gleichungen zurückverwandeln.
Die ".JED"-Files unterschiedlicher Hersteller unterscheiden sich oft
irgendwie, aber der Grundaufbau ist gleich, damit kann man vermutlich
auch von Ricoh auf MMI umwandeln. CUPL ist eher selten, ABEL was hier
herauskommt war gebräuchlicher.

Autor: ./. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> damit kann man ein ausgelesenes JEDEC-File

Der TO hat kein ausgelesenes JEDEC-File.
Er hat (vielleicht mittlerweile) eine Wahrheitstabelle des PAL.

Daraus die Kombinatorik zu erzeugen, sollte aber auch kein
Problem sein.

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, ich bin wieder aus dem Urlaub zurück. Ja war schön!

Ich setz mich die Tage mal ran eine genaue Beschreibung auszuarbeiten
und hier Hochzuladen.

Ich kann ja kurz anschneiden wie es nun Funktioniert:

-Ich habe ein Auslese Tool mit einem Arduino Nano und einer Handvoll
LEDs und einem Nullkraftsockel gebastelt.

-Auf diesem Nano läuft ein Sketch der beim Empfang eines Zeichens über
die Serial eine Routine startet in der Quasie alle für die
Kombinatorischen möglichkeiten eine Wahrheitstabelle erstellt und diese
in einem für WINCUPL Fertigen Code über die Serial ausgibt.

-Ich habe ein kleines Konsolenprogramm in C++ geschrieben welches in
zwei Teilen Funktioniert:

-1. PAL Auslesen, nach der abfrage welcher Comport und welchen
Dateinamen die ausgelesene .pld Datei haben soll sendet das Programm
eine „1“ an den Comport und die Routine auf dem Arduino Startet und
senden den Code mit Wahrheitstabelle über den Comport und das Programm
schreibt das Zeilenweise in die .pld Datei.

-den 2. Teil des Programms erklär ich später

-So Nun kann ich mit Wincupl die erstellte .pld Datei öffnen und
"Compilieren" das ist schon alles für ein GAL 16v8 im Simple Mode
ausgegeben worden.

-Wincupl erzeug eine Menge projekt Dateien und das .jed was ich brauche

-Jetzt kann ich mit meinem TL866 Programmer und dessen Software das
Jedec File in einen GAL brennen.

-Im 2. teil des Oben erwähnten Programms kann ich nach dem ich den
gebrannten GAL wie den ersten PAL ausgelesen habe und eine zweite .pld
Datei erstellt habe vergleichen. Ich hab mir da die Mühen gemacht dass
so zu schreiben dass das Programm in dem Ordner wo es selbst liegt alle
.pld Dateien sucht. Bei weniger als einer Meckert´s, bei zweien
Vergleicht er diese und bei mehr als zwei muss Man sie sich aussuchen.

Der verglich der Dateien beginnt erst einmal damit die Größen der
Dateien zu vergleichen, wenn diese Identisch sind wird Zeile für Zeile
mit strgcmp() überprüft. Bei unterschieden schreibt er eine Result.txt
wo nochmal alle Unterschiede Dokumentiert werden. Wenn alles Identisch
ist gibt es nur ein Info über die Konsole. Ich hab das nur gemacht weil
ich wohl eine elementare Anzahl (<20) der Reproduktionen herstellen
werde und das unter Windows gar nicht so einfach ist Dateien und deren
Inhalt zu vergleichen.
Getestet hab ich das alles bis jetzt mit ein paar Pal´s die aus einem
Amiga stammen und es hat bis jetzt zufriedenstellend Funktioniert, bald
ist der EPL 10p8 (baugleich PAL 10p8) aus der M700 Konsole drann.

Ich packe nochmal alle Code´s, Schaltbilder usw. zusammen und stell es
hier noch rein.

LG Mario

Autor: Christoph (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:
> Getestet hab ich das alles bis jetzt mit ein paar Pal´s die aus einem
> Amiga stammen und es hat bis jetzt zufriedenstellend Funktioniert, bald
> ist der EPL 10p8 (baugleich PAL 10p8) aus der M700 Konsole drann.

Ich drück dir die Daumen, dass es so erfolgreich weitergeht!

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario R. schrieb:
> Ich packe nochmal alle Code´s, Schaltbilder usw. zusammen und stell es
> hier noch rein.

Hallo Mario,

konntest Du seit Deinem letzten Post die von Dir angegebenen Daten
zusammen bringen? Ich stehe vor einem ähnlichen Problem zwei PAL
Bausteine ggf. in pin-kompatible EEProms zu konvertieren. Daher habe ich
großes Interesse an Deinen Ergebnissen und Lösungen zu partizipieren.

Gruß aus Berlin
Torsten

Autor: Mario R. (mariocb)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hy und Hallo,
ja das hat jetzt alles eine ewigkeit bei Mir rumgelegen. Mein Bekanter
hat das Pult immernoch nicht wieder aufegbaut weil sein Studioumbau sich
noch in die Länge zieht.

Aber das Verfahren ist getestet und funktioniert.

Anbei ist ein .zipfile in dem für die Hardwar ein Schaltbild und der
Arduino Sketch ist. Deswiteren eine .exe und der .cpp Code für ein
Windowsprogramm welche den Arduino ansteuert und dir dabei hilft die
erstellten Wincupl-codes zu vergleichen. Dazu noch die nötigen Download
Links.

Ich komm einfach nicht dazu eine ausführliche Anleitung fertig zu
schreiben. Sorry.

Aber Kurz:

-Hardware bauen und Sketch installieren.
   (mit der Arduino IDE im Serial Monitor einfach irgendwien Zeichen
senden, dann sollte über den Serial Monitor schon was ankommen was
aussieht wie ein Wincupl Quellcode)

-Wincupl (linkliste) downloaden und installieren

-so das pal_auslese Programm strarten, über die Menüfuhrung=> Pal
Auslesen=> Comport eingeben=> Dateinamen eingeben ( Datei wird im selben
verzeichn is wie die .exe gespeichert.) und nun sollte das "auslese
Gerät" anfang zu blinken.

-So die erstellte Datei mit Wincupl öffnen und compilieren.

-Ich habe ein TL866 EEprom Brenner, damit das erzeugt *.bin auf den ziel
GAL-Brennen

-den Gal in das "auslese Gerät" stecken und ebenfalls "auslesen"

-nun mit dem pal_auslese Programm die beiden erstellten Datein
vergleichen.
wenn Sie identisch sind wurde eine 1zu1 Kopie erstellt. Wenn nicht steht
erstellten logfile in welcher Zeile was für Differenzen sind.
(Meistens sind werte der Warheitstabelle different)

Bitte habt nachsicht das dass Design der *.ino und der .cpp Codes nicht
unbedingt Wartungsfreundlich, Organisiert geschweigeden Optimal ist, ich
hab mir das alles in vielen Stunden selbst beigebracht und dennoch
Funktioniert´s (zumindest bei mir, Stichwort Comport über msdn anfassen)

Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten K. schrieb:
> Hallo Mario,
>
> konntest Du seit Deinem letzten Post die von Dir angegebenen Daten
> zusammen bringen? Ich stehe vor einem ähnlichen Problem zwei PAL
> Bausteine ggf. in pin-kompatible EEProms zu konvertieren. Daher habe ich
> großes Interesse an Deinen Ergebnissen und Lösungen zu partizipieren.
>
> Gruß aus Berlin
> Torsten

Ach so!!!
Also wenn du ein Pin-Kompatiblen EEProm hast, denn lies doch deinen
Logic IC einfach mit nem EEProm Brenner (Galep oder so) wie dein EEProm
aus und schon hast du eine .bin  Datei mit den Informationen. Du siehst
zwar nicht auf anhieb was in der Warheitstabelle drinn steht aber das
muss mann ja auch nicht.
Dann brennst du das .bin in den "Ziel" EEProm und fertig ist.

Um was für IC`s handelt es sich den als Quelle bzw. Ziel?
Sind die echt 1zu1 Pingleich? Also Addressbus/ Inputs, Datenbus/ Outputs
und Vcc und GND?

LG Mario

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mario,

erstmal Danke für Deine Informationen... das ist ja schon mal mehr als
ich zu hoffen glaubte... insofern musst Du Dich nicht entschuldigen.

Ich habe kein 1:1 EEProm... das wäre sicher schön aber das wird es wohl
nicht geben. Meine PALs die ich gerne brennen möchte oder eine
Ersatzlösung dafür finde sind

16L8B-2 und 16R4A-4

Vielleicht gibt es ja hier im Forum auch einen User der z.B. einen
Xeltek Super Z Brenner hat und mir gegen Kostenerstattung selbige PALs
brennen würde. Ich bekomme diese Typen in den kommenden Tagen und ich
habe auch die Equation Datei... ich habe aber selber nie damit etwas
gemacht noch habe ich einen passenden Brenner. Daher mein Interesse an
einer eventuellen anderen Lösung, diese PALs gegen GALs/EEProm ? Oder
was auch immer mit der gleichen Funktionalität zu ersetzen.

Torsten

: Bearbeitet durch User
Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kuck mal in dem Datenblatt vom Lattice GAL 16v8 auf seite 4 siehst du
das du den 16L8 mit dem GAL16V8 im Complexmode und den 16R4 mit dem
GAL16V8 im Registeredmode emulieren kannst. Das heisst auch das sie 1zu1
Pinkompatibel sind.

Ich will dir nicht die Hoffnung nehmen aber ich denke das es
unwarscheinlich ist noch ein funktionierendes PAL Brenngerät zu
bekommen. Es gibt zwar Lösungen sowas selbst zu bauen, das ist aber
alles sehr Oversized. Ich würde dir Raten das mit GAL16v8 zu machen. Ich
"Brenne" diese mit einem TL866 (Kostet 20-50 bei ebay/amazon und co.),
die GAL´s hab ich über Ebay in China für unter einen euro das Stück
bekommen.

So wenn du die Equations hast musst du das nur noch mit WIncupl o.ä. zu
einem .jed (Jedecfile) o.ä. compilieren und halt "Brennen".

Da es sich bei deinen Logic IC´s um PAL´s mit Registern handelt wird das
auslesen mit dem "Verfahren" wie ich es anwende eh nicht gehen.

Auch das emulieren der Pal´s mit EEProms geht nur bei rein
Kombinatorischen Logiken ohne Register!

Poste doch mal die Equations ich kann ja mal schauen ob ich dir Helfen
kann, wenns passt brenn ich dir auch gleich ein-zwei Gals die ich hab.

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mario,

Danke für Dein nettes Angebot.

Etwas zum Hintergrund... ich sammel alte Computer und da möchte ich
gerne einen alten DRAM Tester nachbauen (ich weiß das geht auch mit
AVRs) das will ich aber nicht. Dieser DRAM Tester nutzt diese beiden
PALs um TTL Logik zu minimieren.

Soweit so gut... den TL866 habe ich auch und einen Dataman S4, beide
können keine PALs der besagten Typen brennen. Daher meine Anfrage. Die
GALs kann ich mir beschaffen, das sollte kein Problem sein, wenn Du aber
so nett bist das für mich gegen Kostenübernahme zu tun, nehme ich das
gerne an. Daher anbei die Equation der jeweiligen PALs:

**********************************************
16L8B-2

;---------------------------------- PIN Declarations ---------------
Pin 1 Q0;
Pin 2 ASEL;
PIN 3 /RAS;
PIN 4 CKINA;
PIN 5 MTEST;
PIN 6 RD;
PIN 7 Q21;
PIN 8 Q22;
PIN 9 CKINB;
;PIN 10 GND

PIN 11 DOUT;
PIN 12 /CAS;
Pin 13 /CKOUT;
PIN 14 DIN;
PIN 15 /CKOUTA;
PIN 16 /LOWMARG;
PIN 17 /NORMMARG;
PIN 18 /HIGHMARK;
PIN 19 ERROR;
;PIN 20 Vcc

;----------------------------------- Boolean Equation Segment ------
EQUATIONS

DIN     = /Q21 & /Q0 # Q21 & QO;
CAS     = /ASEL & RAS;
HIGHMARG. OE   = MTEST & Q22;
LOWMARG. OE   = MTEST & IQ22;
NORMMARG. OE   = /MTEST;
HIGHMARG   = Q22;
LOWMARG   = /Q22;
NORMARG   = Q22 # /Q22;
ERROR     = RD & RAS & (DOUT & /DIN # /DOUT & DIN);
CKOUTA     = CKINA & /CKOUTB & /(CKINB & /CKOUTA);
CKOUTB     = CKINB & /CKOUTA & /(CKINA & /CKOUTB);
**********************************************

16R4A-4
**********************************************
;---------------------------------- PIN Declarations ---------------
Pin 1 CKIN;
Pin 2 Q8;
PIN 3 Q9;
PIN 4 Q18;
PIN 5 Q19;
PIN 6 CKIN;
PIN 7 /CYCLE;
PIN 8 RST;
PIN 9 ERROR;
;PIN 10 GND

PIN 11 IOE;
PIN 12 A9;
Pin 13 /RAS;
PIN 14 /CK1;
PIN 15 ;
PIN 16 FAIL;
PIN 17 PASS;
PIN 18 ASEL;
PIN 19 A8;
;PIN 20 Vcc

;----------------------------------- Boolean Equation Segment ------
EQUATIONS
ASEL  = /RAS;
A8     = /RAS & Q8 # RAS & Q18;
A9     = /RAS & 09 # RAS & 019;
RAS    = CKO & /CKIN;
PASS.D  = /FAIL & /Q18;
FAIL.D   = ERROR & CKO # FAIL & /RST;
CK1.D  = /RST & CK:1 & /FAIL & CYCLE;
**********************************************

Das ist das was ich habe... ich hoffe Du kannst damit etwas anfangen.

LG aus Berlin
Torsten

: Bearbeitet durch User
Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mario,

ich habe mir eben WINCUPL installiert. Mal sehen ob ich das alleine hin
bekomme.

GALs muß ich noch bestellen. Ich melde mich wenn ich mich zu blöd
anstelle oder aber auch Erfolg habe ;-)

Danke für Deine Hilfestellung.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten K. schrieb:
> Daher anbei die Equation der jeweiligen PALs

Dann hast du kein Problem, du musst nichts auslesen und die
reprogrammierbaren und universell verwendbaren GALs sind die besseren
Nachfolger der vorgesehenen PALs.

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke... für Deinen Hinweis...

leider sind in den PAL Gleichungen Fehler drin...

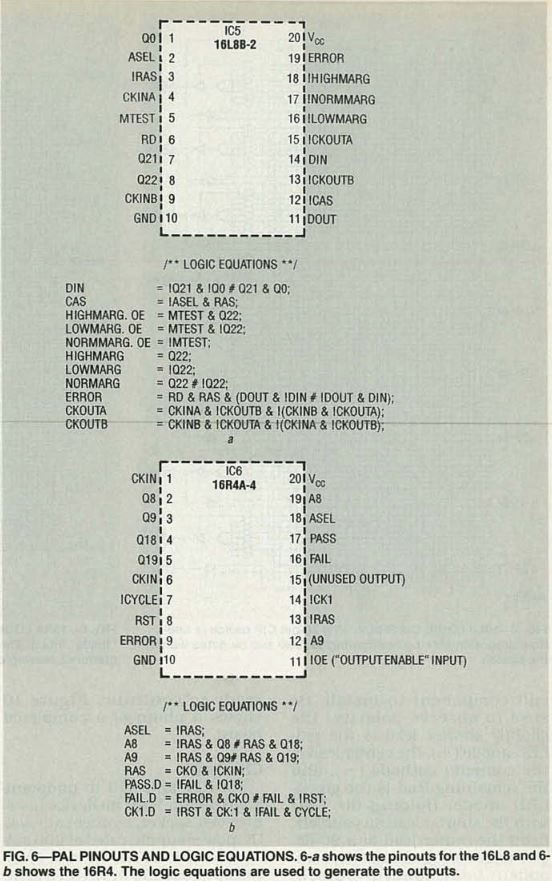

Beispiel 16R4A PAL Equation aus den beigefügten Bildern

"RAS = CK0 & !CKIN" ;   -> CK0 (oder CKO) gibt es nicht.
Weder als Eingang noch als Ausgang ;-(


Beispiel 16L8B PAL Equation aus den beigefügten Bildern

"CKOUTA = CKINA & !CKOUTB & !(CKINB & !CKOUTA) ;"
"CKOUTB = CKINB & !CKOUTA & !(CKINA & !CKOUTB) ;"

wird mit einer Fehlermeldung vom Typ
"intermediate dependent on itself: CKOUTB" beim Compilierversuch
quitiert.

Ich hoffe ich finde da den Fehler/die passende Lösung.

Denn nach den Bildern habe ich die Equation's erstmal grob notiert. Habe
da schon ein paar kleine Fehler gefunden aber jetzt stecke ich dn den
besagten Punkten fest.

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sodele... ich glaube ich bin etwas weiter gekommen.

Da ich die PAL Fuse MAPs habe und ich im Internet ein Lattice PAL2GAL
V3.12 Converter Tool (DOS) gefunden habe, konnte ich die entsprechenden
PAL Fuse Maps in GAL Fuse Maps wandeln.

Hier der Link: www.armory.com/~rstevew/Public/Pgmrs/GAL/jedec.htm

Dort nach der Überschrift PALTOGAL 3.12 suchen.

Das Tool unterstützt nur 8.3 Dateinamen also z.B. PAL_16L8.JED

Es ist auch bei Lattice zu finden, allerdings braucht man dort ein Login

https://www.latticesemi.com/en/Support/AnswerDatabase/7/1/710

Jetzt muß ich mir erstmal GALs bestellen um dann diese hoffentlich
erfolgreich brennen zu können.

: Bearbeitet durch User
Autor: Mario R. (mariocb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten K. schrieb:
> Jetzt muß ich mir erstmal GALs bestellen um dann diese hoffentlich
> erfolgreich brennen zu können.

Du kannst mir ja mal die Dateien schicken den brenn ich mal einen um zu
kucken obs klappt.

Das Tool was du gefunden hast klingt erstmal sehr Hilfreich.

Ich hätte dir erstmal zu deinem vorrigen Post den Tipp geben wollen, ob
du den Mode der Gals auch auf COMPLEX bzw REGISTRED gestetz hast?

LG Mario

: Bearbeitet durch User
Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Liebe Gemeinde,

ich benötige nochmal die Hilfe der Community.

Ich habe Lattice GALs vom Typ 16V8A erhalten und versuche gerade die
RICHTIGE Programmier- / bzw. Erase Spannungen zu finden.

Hintergrund... mein TL866C stellt per default 16V ein, das führte aber
nicht zum gewünschten Erfolg. Einige der erworbenen GALs waren bereits
programmiert und Löschversuche scheiterten. Einige konnte ich bei 13,5V
andere bei 10V löschen.

Im Datenblatt zu den Lattice GALs finde ich keinerlei Hinweise (oder ich
habe Tomaten auf den Augen) welches die richtigen Spannungen sind. Ich
suche also nach der per Spec richtigen ERASE Voltage und nach der
PROGRAMMING Voltage.

Leider kann ich meinen Dataman S4 Brenner nicht einsetzen, da mir der
notwendige Adapter zur GAL Programmierung fehlt und Dataman hier (obwohl
das Gerät schon seit Jahren vo Markt ist) ein "Schweinegeld" für solch
einen Adapter verlangt.

Kann mir ggf. jemand, was die Spannungen angeht, auf die Sprünge helfen?

Recht herzlichen Dank

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten K. schrieb:
> 16V8A

Torsten K. schrieb:
> Kann mir ggf. jemand, was die Spannungen angeht, auf die Sprünge helfen?

Du musst in der PES nachgucken

b8..b11=byte B1=programming algorithm
 00 VPP 15.75V programming pulse 100ms
 01 VPP 15.75V programming pulse 80ms
 02 VPP 16.50V programming pulse 10ms
 03 VPP 14.50V programming pulse 40ms
 04 VPP 14.00V programming pulse 100ms
 05 programming parameters follow starting at bit 34
b34..b36: erase pulse time 10,25,50,100,200,400,800,- msec
b37..b40: programing pulse time
1,2,5,10,20,30,40,50,60,70,80,90,100,200,-,- msec
b41..b45: VPP(program/erase) 5.0,5.5,6.0,...20.5V

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dankeschön,

da das meine erste Berührung mit GALs ist... muß ich also zuerst die
GALs auslesen und die Bits/Bytes mit obiger Tabelle vergleichen um die
entsprechenden Infos zu erhalten. Ist meine Interpretation richtig ?

Danke Dir für eine hoffentlich letzte Antwort und ich wünsche schöne
Feiertage...

Autor: Volker B. (Firma: L-E-A) (vobs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten K. schrieb:

> da das meine erste Berührung mit GALs ist... muß ich also zuerst die
> GALs auslesen und die Bits/Bytes mit obiger Tabelle vergleichen um die
> entsprechenden Infos zu erhalten. Ist meine Interpretation richtig ?

Ja, Auslesen mit Editier-Spannung 12V.
Hier ist die GAL-Programmierung recht gut beschrieben:
http://www.armory.com/~rstevew/Public/Pgmrs/GAL/algo.htm

Grüßle
Volker

Autor: Torsten K. (Firma: TOKA) (avantasia)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dankeschön, das werde ich mir mal durchlesen und ausprobieren.

Schöne Feiertage

Torsten

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
