Forum: Projekte & Code Audio Spektrum Analyzer mit ATtiny85


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: c-hater (Gast)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Also, ich hatte da mal absolut keine Idee mehr für ein wirklich
nützliches Projekt und habe mich deshalb entschieden, mal sowas wie das
"Buddelschiff" der µC-Programmierung zu bauen. Also einen
Audio-Spektrum-Analyzer mit einem 8Pin-ATtiny.

Aber natürlich den Bestmöglichen, der mit so einem ATtiny machbar ist,
es sollte ja trotzdem noch eine Herausforderung sein, sonst macht die
ganze Programmiererei ja keinen Spass.

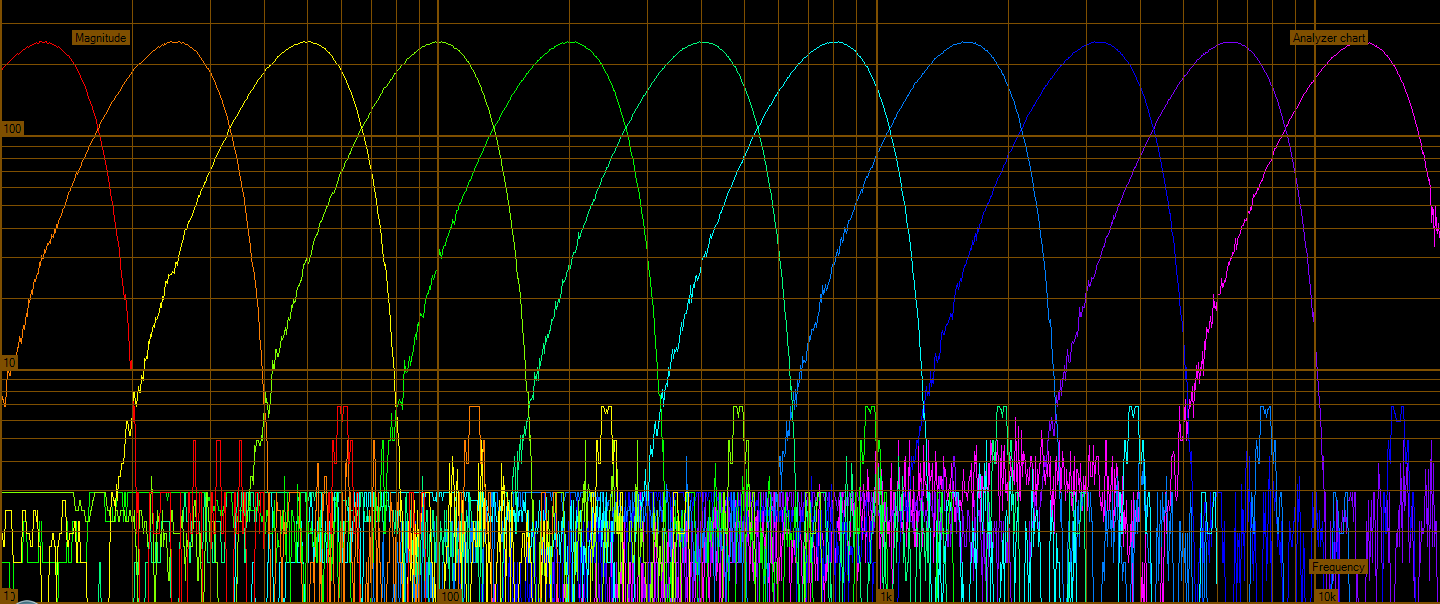

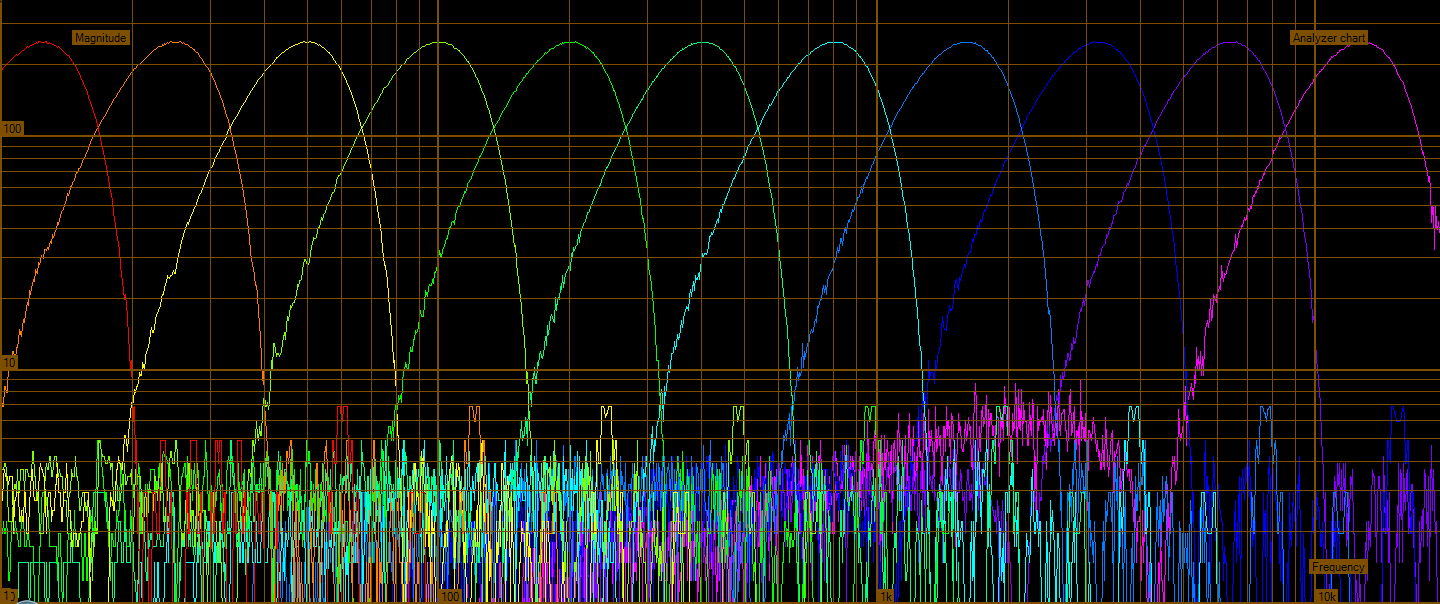

Und das (siehe Anhänge) ist dabei herausgekommen...

Noch ein paar Anmerkungen dazu:

Wer wirklich die Sache mit dem WS2812B-Display anstrebt, sollte
unbedingt den Kühlungsaspekt gebührend berücksichtigen. Die Kühlung des
Protoypen (4x Messing-U-Profil 6x6x82,5) reicht z.B. definitiv NICHT
für einen Dauerbetrieb mit voller Helligkeit.

Auch bezüglich des Energiebedarfs sollte man diese kleine Platine
keinesfalls unterschätzen. Für einen zuverlässigen Betrieb im Rahmen
dessen, was mit der Kühlung des Protoypen möglich ist, sollte es schon
eine 5V/3A-Wandwarze sein. Ohne LEDs, also als "Koprozessor" ist die
Sache hingegen vollkommen unkritisch, dann reichen ca. 50mW Versorgung.

In Testprogramme.zip existiert ein Unterordner DisplayTest. Der enthält
eine Firmware zur Funktionskontrolle für die schrittweise
Bestückung/Inbetriebnahme des LED-Displays. Namenskonvention:
AnzahlBins_AnzahlLED/Bin.

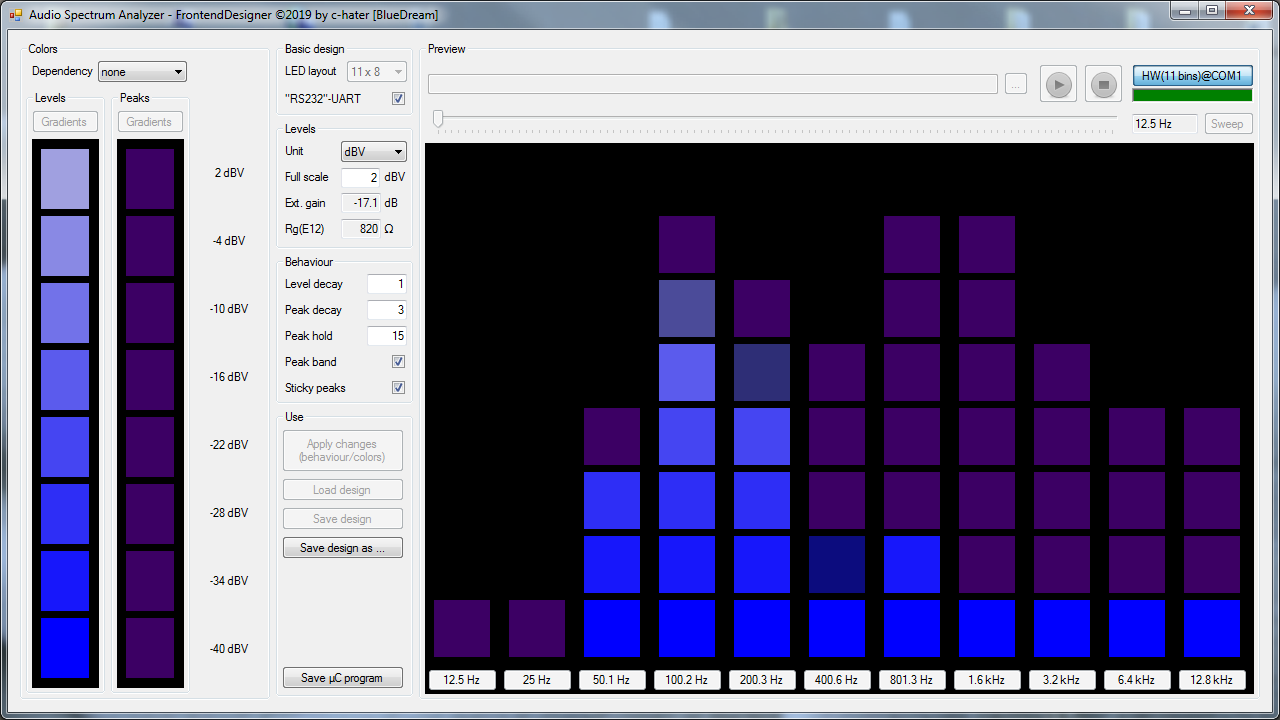

Der Unterordner Firmware enthält fertige Firmwares zum schnellen Testen
(z.B. zum Betrieb als Koprozessor), ohne sich mit dem Designer
beschäftigen zu müssen. Namenskonvention:
AnzahlBins_AnzahlLED/Bin_RS232an/aus.

Der 12,5Hz-Bin, den es im Prototyp noch gibt, ist absolut verzichtbar,
wenn es um die Visualisierung von Musik geht. Da passiert bei üblicher
Musik eh' praktisch nix. Deswegen habe ich ihn im Eagle-Projekt auch
gleich weggelassen. Übrigens: Im Video des Protoypen sieht es so aus,
als wenn da doch etwas nennenswertes passiert. Das liegt aber nur daran,
dass der für die Aufnahme als Zuspieler verwendete CD-Player aus
unerfindlichen Gründen am LineOut fast 10dB zu "laut" ist.

Wenn das Teil über den COM-Port angeschlossen und schon beim Systemstart
aktiv ist, neigt Windows dazu, fälschlicherweise eine serielle Maus zu
erkennen, irgendeinen "Microsoft Ballpoint". Da nur die Wenigsten
tatsächlich noch serielle Mäuse einsetzen werden, ist die einfachste
Lösung, den für die Erkennung zuständigen Dienst zu deaktivieren.
Console als Administrator öffnen und folgendes Kommando absetzen:
REG ADD "HKLM\SYSTEM\CurrentControlSet\Services\sermouse" /V Start /T
REG_DWORD /F /D 4
Beim nächsten Reboot sollte der Spuk dann vorbei sein.

###############################################################

Ich möchte noch folgenden Leuten danken, die entweder einen Beitrag zur
Firmware des Controllers oder der Designer-Anwendung geleistet haben:

Ruud v. Gessel für seine AVR8ASM Sqrt32-Routine. Quelle:
http://members.chello.nl/j.beentjes3/Ruud/sqrt32avr.htm
"josh" für seine Untersuchungen zum Zeitverhalten der WS28xx. Quelle:
https://wp.josh.com/2014/05/13/ws2812-neopixels-are-not-so-finicky-once-you-get-to-know-them/
Erik de Castro für den Resampler. Quelle:
http://www.mega-nerd.com/SRC/
David Wohlferd, Eric Nowinski, Øystein Hansen, Ka-Wai Chan für ihre
DirectShowLib. Quelle:
http://directshownet.sourceforge.net/

Des weiteren habe ich zur Inbetriebnahme/Verifikation der
Hardware/Firmware bzw. zur Erstellung der Dokumentation folgende
Hilfsmittel benutzt, für die ich ihren jeweiligen Schöpfern hiermit
ebenfalls danken möchte:

https://www.audiocheck.net/download.php?filename=Audio/audiocheck.net_PinkNoise_15min.mp3
http://www.satsignal.eu/software/audio.html#SweepGen
https://www.musicfox.com/download-kostenlos.php?file=musicfox_roadstar.mp3

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hübsch. Hätte nicht erwartet dass ein 85 dafür genügend RAM hat.

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin schrieb:

> Hübsch. Hätte nicht erwartet dass ein 85 dafür genügend RAM hat.

RAM war niemals das Problem. Das Problem war, die Sache in die Echtzeit
zu bekommen. So ein Tiny kann ja nichtmal in Hardware multiplizieren.
Angefangen habe ich mit ca. 220% Echtzeit...

Das dann auf unter 100% zu drücken, war die eigentliche Herausforderung.

Autor: E-Ing (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nettes Projekt! Verstehe ich das jetzt richtig: Der FrontEnd Designer
generiert den Programmcode? Als Quelltext (Assembler?) oder gleich ein
Hex File?

Autor: OssiFant (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
c-hater schrieb:
> RAM war niemals das Problem. Das Problem war, die Sache in die Echtzeit
> zu bekommen. So ein Tiny kann ja nichtmal in Hardware multiplizieren.
> Angefangen habe ich mit ca. 220% Echtzeit...

Schön, dass keine Socke Deine genialen Ideen nachvollziehen kann.
HEX-Files - wie lustig :-). Die sind genau so spannend, wie die Videos
(nur eines mit Ton ...)

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schlimm wäre ja, wenn man Elm Chan's Handschrift erkennen würde :-)

Autor: c-hater (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
E-Ing schrieb:

> Nettes Projekt! Verstehe ich das jetzt richtig: Der FrontEnd Designer
> generiert den Programmcode?

Naja, nicht wirklich. Er ersetzt nur im originalen *.hex der jeweiligen
"Basic design"-Variante drei Daten-Tabellen. Die Originalcodes sind
dabei exakt die, die ich ich in "Testprogramme.zip" im Unterordner
"Firmwares" veröffentlicht habe.

> Als Quelltext (Assembler?) oder gleich ein
> Hex File?

Komische Frage. Du kanst nur "*.hex" speichern. Und du kannst problemlos
mit einem Editor in die gespeicherten Dateien hinein schauen. Was also
steckt da drin... ???

Beitrag #5862929 wurde von einem Moderator gelöscht.
Beitrag #5862932 wurde von einem Moderator gelöscht.
Beitrag #5862936 wurde von einem Moderator gelöscht.
Beitrag #5862944 wurde von einem Moderator gelöscht.
Beitrag #5862945 wurde von einem Moderator gelöscht.
Autor: E-Ing (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Komische Frage. Du kannst nur "*.hex" speichern.

Ich hatte das Programm nicht ausprobiert, da ich (heute) kein Windows zu
Hand habe. Erklärt das die Frage? Natürlich sind jetzt viele scharf auf
den Quelltext. Möchtest du ihn veröffentlichen?

Beitrag #5862967 wurde von einem Moderator gelöscht.
Beitrag #5862974 wurde von einem Moderator gelöscht.
Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OssiFant schrieb im Beitrag #5862945:
> c-hater schrieb im Beitrag #5862944:
>> Was ich an fremden Leistungen tatsächlich benutzt habe, habe ich
>> ordentlich dokumentiert,
>
> Wo - im Hex-File?

Im OP gleich hier. Nur ein bissel Scrollen nach oben im Browser und
einen Maus-Klick entfernt...

Ja, Danksagungen sind (wie üblich) erst am Ende des Postings. Sorry for
inconvinience. Die Fratzenbuch-Generation kann wohl nicht SO weit
scrollen. Dafür reicht deren Aufmerksamkeits-Spanne wohl nicht...

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Im OP gleich hier. Nur ein bissel Scrollen nach oben im Browser und
> einen Maus-Klick entfernt...

OssiFant schrieb im Beitrag #5862967:
> Nun ich kann im "Überblick" auch auf Newton, Einstein, Rutherford ...
> keine Ahnung wen hinweisen - und mich bekannter Algorithmen/Codestrecken
> bedienen. So lange mein Code nicht einsehbar ist kann ich alles
> behaupten.

Autor: OssiFant (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
c-hater schrieb:
> Ja, Danksagungen sind (wie üblich) erst am Ende des Postings. Sorry for
> inconvinience. Die Fratzenbuch-Generation kann wohl nicht SO weit
> scrollen. Dafür reicht deren Aufmerksamkeits-Spanne wohl nicht...

Nun - mit Fratzebuch (nicht Fratzenbuch) habe ich nur peripher (US
-Verwandte) zu tun. Ansonsten meide ich solche "Verbindungen".
Meine "Aufmerksamkeits-Spanne" reicht für Deine "Aktionen" sicher aus
:-)

Autor: c-hater (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
OssiFant schrieb im Beitrag #5862967:

> Nun ich kann im "Überblick" auch auf Newton, Einstein, Rutherford ...
> keine Ahnung wen hinweisen

Kann man, wenn man ein Lügner ist. Bin ich aber nicht. Deswegen
erscheinen dort genau die Namen genau der Personen, deren Algorithmen
ich tatsächlich verwendet habe.

Im übrigen: Du hast das Hex-File und das Executable der
Windows-(.net!)-Anwendung.
Beides läßt sich mit wenigen Handgriffen in durchaus leserlichen Code
verwandeln.

Natürlich nur von Nicht-Vollidioten.

Dementsprechend: Nur Vollidioten können auf die Idee kommen, dass ich
angesichts dieser Tatsachen geneigt wäre, meinen Ruf durch leicht zu
entlarvende Lügen zu gefährden...

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Im übrigen: Du hast das Hex-File und das Executable der
> Windows-(.net!)-Anwendung.
> Beides läßt sich mit wenigen Handgriffen in durchaus leserlichen Code
> verwandeln.

Lustig - zeig mal den aus dem Hex-Code erzeugten (leserlichen) Code mit
Anmerkungen zur verwendeten Filterarchitektur etc.

Wen willst Du hier veralbern? Lasse bitte den Thread schließen und gut.
Copy-Kings haben wir hier genug.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Dementsprechend: Nur Vollidioten können auf die Idee kommen, dass ich
> angesichts dieser Tatsachen geneigt wäre, meinen Ruf durch leicht zu
> entlarvende Lügen zu gefährden...

Das solltest Du Dir mal genauer durchlesen - insbesondere die Stelle mit
dem "Ruf".

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OssiFant schrieb:

> Lustig - zeig mal den aus dem Hex-Code erzeugten (leserlichen) Code mit
> Anmerkungen zur verwendeten Filterarchitektur etc.

Nö, Anmerkungen gibt's darin natürlich nicht. Aber genug Stoff für jeden
Nicht-Vollidioten, um vollkommen zweifelsfrei die verwendeten
Algorithmen zu identifizieren. Inbesondere dann, wenn die Architektur
des Software bereits bekannt ist, was hier ja zutrifft.

Verdächtig wäre höchstens noch das, was danach über bleibt.

Da wirst du aber keine FFT drin finden. Viel zu kurz, viel zu wenig
RAM-Zugriffe und diese viel zu irregelär. Das wäre jedenfalls mir sofort
klar, wenn es mein Job wäre, dieses reverse engineering zu machen.
Allerdings: ich bin Profi...

Jeder Nicht-Vollidiot kann übrigens sogar ganz ohne Quelltext oder
Binary locker herausbekommen, dass das mit ElmChan's Code auf einem Tiny
(ohne Hardware-Multiplikation!) niemals funktionieren könnte...

Aber das nur nebenbei...

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OssiFant schrieb:

> Das solltest Du Dir mal genauer durchlesen - insbesondere die Stelle mit
> dem "Ruf".

Mein Ruf ist nicht, besonders nett zu sein, falls du das meinst.

Mein Ruf ist aber auch: immer die Wahrheit zu sagen. Das bringt leider
mit sich, das man immer irgendjemandem auf die Zehen tritt. Aber hier
sehe ich Allgemeinwohl höher priorisiert als das Wohl Einzelner. Allein
Fakten zählen. Auch wenn das für gewisse Einzelpersonen bedeuten mag,
dass sie als Lügner, Provakateure oder schlicht auch nur als Dummköpfe
entlarvt werden.

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
E-Ing schrieb:

> Ich hatte das Programm nicht ausprobiert, da ich (heute) kein Windows zu
> Hand habe. Erklärt das die Frage? Natürlich sind jetzt viele scharf auf
> den Quelltext. Möchtest du ihn veröffentlichen?

Ich habe geschwankt, ob ich das tue. Ich hatte mich vorläufig dagegen
entschieden, aber die Option offen gehalten. Ossifant allerdings hat
mich in meinen Bedenken gegenüber einer Veröffentlichung so sehr
bestärkt, dass ich zumindest derzeit klar sagen würde: NEIN.

Die Klugen werden ihre Wege finden, an den Code zu kommen (die Wege
dahin sind aufgezeigt, es gib keine künstlichen Hindernisse) und den
Dummen möchte ich nix schenken ausser dem Ansporn, klüger zu werden,
d.h.: zu lernen.

Autor: Uhu U. (uhu)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Die häßliche Wahrheit wird sein, dass er das in C zusammengeschustert
hat und sich wegen seines unterirdischen Programmierstils nicht traut,
den Quelltext heraus zugeben…

Beitrag #5863079 wurde von einem Moderator gelöscht.
Beitrag #5863097 wurde von einem Moderator gelöscht.
Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Uhu U. schrieb:
> Die häßliche Wahrheit wird sein, dass er das in C zusammengeschustert
> hat und sich wegen seines unterirdischen Programmierstils nicht traut,
> den Quelltext heraus zugeben…

Wenn du das wirklich glaubst: Mach' es doch einfach in C! ;o)

Ich garantiere: Der Quelltext wurde zu keiner Zeit in irgendeiner Form
mit C kontaminiert. Das ist reiner urwüchsiger Assemblercode.

Merkt man übrigens auch sehr leicht, wenn man sich das Binary anschaut.
Weit und breit nix von dem Overhead eines C-Compilers zu sehen. Und er
funktioniert (übrigens: zu einem nicht ganz unwesentlichen Teil gerade
auch deswegen!) hervorragend...

Tip: mal die ISRs anschauen. Die sind ja über ihre Vektoren sehr leicht
zu finden und obendrein recht kurz. Mach' allein das mal in C...

Damit meine ich: So, dass dann auch der Rest des Code noch
funktioniert...

LOL

Autor: OssiFant (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
c-hater schrieb:
> Tip: mal die ISRs anschauen.

Gerne - wenn ich mal den Quellcode habe.

Autor: c-hater (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
OssiFant schrieb im Beitrag #5863079:

> Ach Du machst FFT ohne FFT

Nö. Ich mache einfach nur keine FFT.

Gortzel-Filter sind zwar, genau genommen, Spezialfälle einer FT (darauf
willst du wohl hinaus), aber eben keine FFT, wie man sie üblicherweise
versteht.

Autor: c-hater (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
OssiFant schrieb:
> c-hater schrieb:
>> Tip: mal die ISRs anschauen.
>
> Gerne - wenn ich mal den Quellcode habe.

Den hast du.

Der Code ist 100% Assembler. D.h.: das Wesentliche steht genauso im
Binary, wie es auch im Quelltext steht. Du hast nur nicht die Kommentare
und die Symbole.

Autor: Uhu U. (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Ich garantiere: Der Quelltext wurde zu keiner Zeit in irgendeiner Form
> mit C kontaminiert.

Grins…

Autor: Fred F. (feuerstein7)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Also ich fände es auch gut, wenn der Quellcode hier verfügbar wäre. Ich
kann die Bedenken verstehen, aber wenn du für deinen Quellcode
angemeckert werden solltest, ist es wenigstens fachlich und nicht
personenbezogen.
Ehrlich gesagt erhoffe ich mir auch aus dem Code ein paar
wiederverwendbare Zeilen Kopieren zu können. Assemblersourcen sind
leider selten geworden, und als Bastler schäme ich mich auch nicht
fremde Codeschnipsel zu kopieren und zu verwenden.
Ansonsten Danke fürs veröffentlichen.

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred F. schrieb:

> Ehrlich gesagt erhoffe ich mir auch aus dem Code ein paar
> wiederverwendbare Zeilen Kopieren zu können.

Das kannst du weitestgehend vergessen. Das ist hochoptimierter Code.
"Hochoptimiert" meint: bestmöglich auf genau den einen konkreten
Verwendungszweck angepasst.

Das ist hier nötig, damit es überhaupt möglich wird, dass die Sache
insgesamt funktionieren kann. Dazu mussen nämlich alle nötigen
Berechnungen zumindest im Mittel schneller erfolgen, als die Ereignisse
passieren. Dazu kommen dann noch die Timings-Restriktionen durch
konkurrierenden Rechenzeitbedarf, hier speziell die Ausgabe an die
WS2812B-LEDs.

Du kannst nicht erwarten, dass ein Code, der gerade so das theoretisch
überhaupt machbare umsetzt, dann auch noch problemlos für andere Zwecke
nutzbar ist.

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Moin,

Janee, is klaa.

Hmmm...das hier:

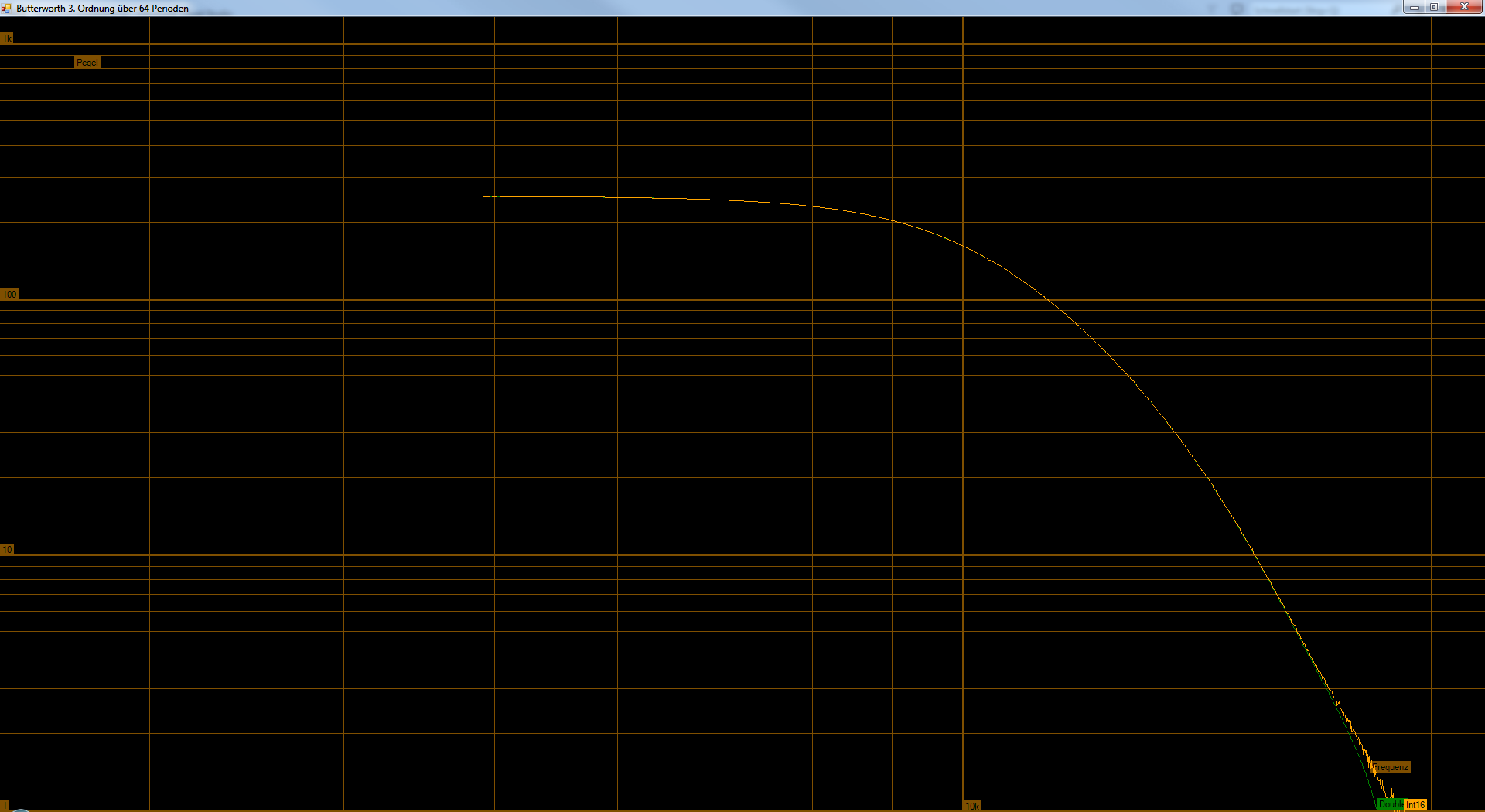

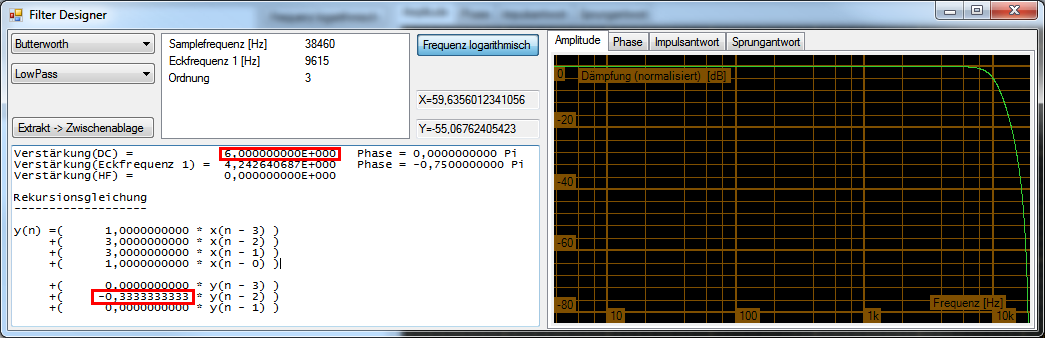

> Die Samples werden dafür pro
> Oktave jeweils über einen Halbbandfilter (Butterworth Tiefpass
> 3. Ordnung) gefiltert und dann 2:1 reduziert.

Klingt ja aber schon so ein bisschen, wie das was ich hier mal gemacht
hab' - ok ging jetzt bei mir auch ohne den Herrn Goertzel, dafuer noch
mit Multiplizierer im Filter:

Beitrag ""LED-Spectrumanalyzer"software ohne Fouriertransformation"

Aber ist halt nicht so superdupergeheim, und ist kein so ganz
reinrassiger Assembler (die Vorfahren waren nachweislich C) und nicht
ganz so hochoptimert.
Wobei ich derweilen glaub', man muesste sowas entsprechendes auch mit
etwas simpleren Filtern auf einem attiny13a hinkriegen fuer z.b. eine 3
Kanal-Lichtorgel. RAM wird da wohl etwas knapp, aber naja...

Gruss
WK

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:

> Klingt ja aber schon so ein bisschen, wie das was ich hier mal gemacht
> hab' - ok ging jetzt bei mir auch ohne den Herrn Goertzel, dafuer noch
> mit Multiplizierer im Filter:
>
> Beitrag ""LED-Spectrumanalyzer"software ohne Fouriertransformation"

Ja, das geht immerhin von einem Aspekt des Grundkonzepts her tatsächlich
in dieselbe Richtung. Da ist also immerhin schon deutlich mehr Substanz
drin als im völlig hirnlosen Schwachsinn des Ossifanten mit seiner
ElmChan-Copy-Theorie...

Aber, wie du schon selber herausgefunden hast: das Multplizieren ist
einer der Knackpunkte. Einen anderen führst du im damaligen Thread auch
noch selber an: die Lastverteilung der Rechenzeit.

Nun, ich habe mit meinem Konzept offensichtlich beide Probleme
hinreichend gut gelöst.

Außerdem: Hast du mal die Kennlinie deiner Lösung aufgenommen? Und mit
meiner verglichen?

Fazit: Nur, weil etwas so ungefähr dasselbe machen soll, ist es noch
lange nicht das Gleiche. ;o)

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Da ist also immerhin schon deutlich mehr Substanz
> drin als im völlig hirnlosen Schwachsinn des Ossifanten mit seiner
> ElmChan-Copy-Theorie...

Beweise das Gegenteil :-) - Du laberst doch nur ...

Autor: Mario (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Opensource geht anders...

Autor: OssiFant (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Mario schrieb:
> Opensource

Openpups nennt sich das hier :-)

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Frontend-Gui hat er bestimmt auch in Assembler programmiert -
Hardcore eben ;-)

Autor: Jan (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
>>Die Frontend-Gui hat er bestimmt auch in Assembler programmiert - Hardcore eben
;-)

Das wäre ihm zu einfach gewesen. Das hat er mit den cpu microcodes
hinbekommen und optimiert bis zum geht nicht mehr.

Autor: Julian B. (julinho)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Nettes Projekt.
Wie wird das Audiosignal gesampelt, über den Komparator?

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Moin,

Mario schrieb:
> Opensource geht anders...

Ja, aber vor dir hat ja keiner was davon gesagt.

Klar rechnet man auch nicht unbedingt in einem 5wingerclub damit, dass
einer seinen Schluepper nicht ausziehen will, weil er so gschamig ist,
aber wenn das dann so ist, dann ist das halt so.
Und wenn er dann sagt, dass er den nicht ausziehen will, um die Leute
nicht zu erschrecken, weil sein Gemaecht so riesig ist, dann muss man
das wohl auch akzeptieren.

Gruss
WK

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dergute W. schrieb:
...
> Klar rechnet man auch nicht unbedingt in einem 5wingerclub damit, dass
> einer seinen Schluepper nicht ausziehen will, weil er so gschamig ist,
> aber wenn das dann so ist, dann ist das halt so.
> Und wenn er dann sagt, dass er den nicht ausziehen will, um die Leute
> nicht zu erschrecken, weil sein Gemaecht so riesig ist, dann muss man
> das wohl auch akzeptieren.
...

ROTFLPMP

Hast Du das Copyright für den Spruch? Darf man den weiterverwerten?

...

Ich finde das Projekt interessant, allerdings ohne die Quelltexte in der
Rubrik "Projekte & Code" nicht optimal platziert.

Die Frage ist halt - was will der TO erreichen? Nur zeigen, was er kann,
um an Aufträge zu kommen (mache ich z.B. so auf meiner Website)?

Öffentlich gelobt werden?

Einen Hackerwettbewerb auslösen?

Vielleicht haben wir eine Chance auf die Quelltexte, wenn wir alle
zusammen im Chor ganz lieb "bitte, bitte" rufen?

Autor: Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ganz nettes Projekt. Allerdings hätte ich doch gerne für Frequenzen über
12,5+ kHz eine Anzeige. Aber es können durchaus >12,5+ ...30kHz
zusammengefaßt werden in einen Bereich. Hintergrund ist die Eignung des
Gerätes zur Erkennung von UltraschallMarderSchreckGeräten und ähnlichen
Geräten.

Autor: W.S. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Marcus H. schrieb:
> Vielleicht haben wir eine Chance auf die Quelltexte, wenn wir alle
> zusammen im Chor ganz lieb "bitte, bitte" rufen?

Leute,

regt euch doch nicht auf. Wozu auch?
Das sollte aus dem Eröffnungspost doch ganz eindeutig hervorgehen:

"Also, ich hatte da mal absolut keine Idee mehr für ein wirklich
nützliches Projekt und habe mich deshalb entschieden, mal sowas wie das
"Buddelschiff" der µC-Programmierung zu bauen."

Klaro?
Es ist ne nette Spielerei, wo durchaus auch einiges an Gehirnschmalz
drinsteckt und wer will, kann es für sich benutzen. Die Hexfiles sind ja
vorhanden.

Es war von Anfang an eben NICHT als allgemeine Lösung für die weitere
Verwendung anderenorts gedacht, sondern eben als nette Spielerei. Und
das ist ihm auch gut gelungen.

Erwartet ihr von jedem ne Lernbetty, um dann über selbige herziehen zu
können?

Noch ein Wort an den Ossifanten: Du bist derjenige, der hier herumlabert
und versucht, Streß zu machen. Laß das besser bleiben.

W.S.

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter schrieb:

> Ganz nettes Projekt. Allerdings hätte ich doch gerne für Frequenzen über
> 12,5+ kHz eine Anzeige.

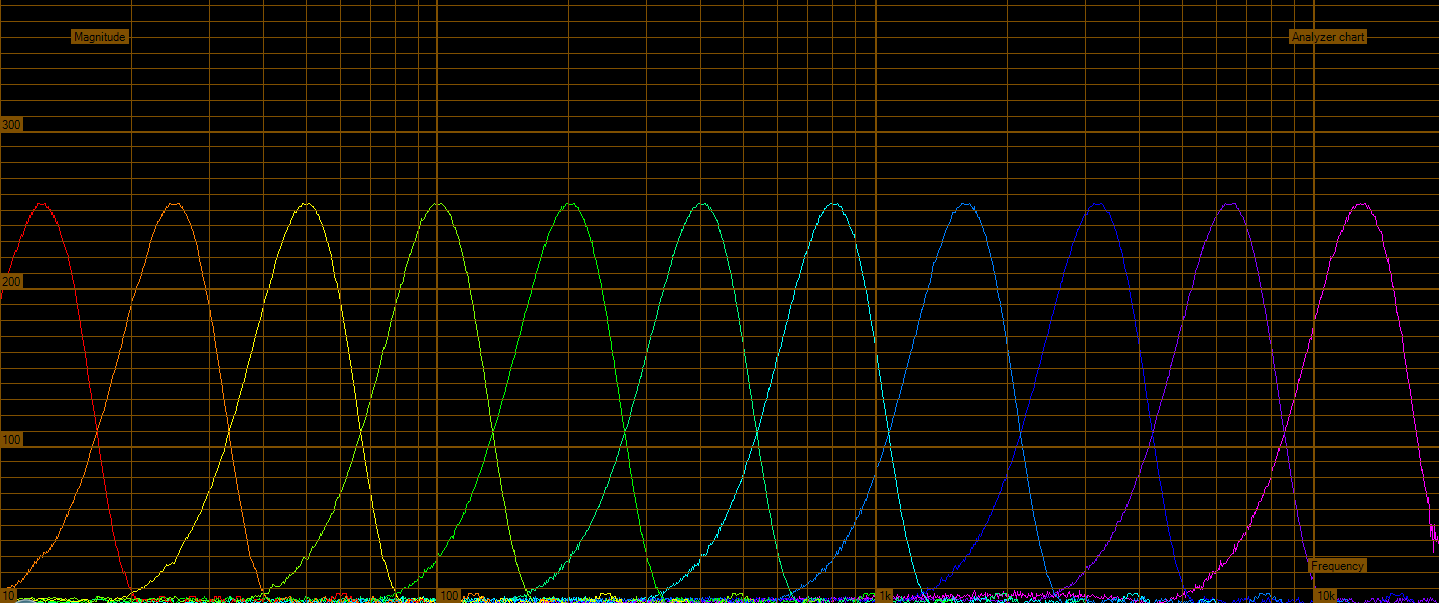

Hast du. Du musst nur Kennlinien lesen lernen, dann siehst du das
auch...

> Aber es können durchaus >12,5+ ...30kHz

Nö, können es nicht sein. Da die Samplefrequenz 38,5kHz ist, liegt die
Grenzen dessen, was mit digitaler Signalverarbeitung mit eindeutiger
Abbildung möglich ist, bei 19,25 kHz. Googlefutter zu deiner
Aufschlauung: Shannon, Nyquist, Abtasttheorem.

Tatsächlich führt das aber in der konkreten Schaltung dazu, dass du doch
auch Sachen im US-Bereich sehen kannst. Die verzichtet nämlich wegen des
angestrebten Minimalismus auf den normalerweise obligatorischen
Anti-Alias-Filter vor dem Eingang des ADC.
Also: du kannst zwar sehen, dass da irgendwas sein muss, aber du kannst
das Signal nicht mehr eindeutig einem Frequenzbereich zuordnen.

> Hintergrund ist die Eignung des
> Gerätes zur Erkennung von UltraschallMarderSchreckGeräten und ähnlichen
> Geräten.

Dafür brauchst du dann halt was, was mit deutlich mehr als knapp 40kHz
samplen kann. Der Tiny kann das nicht. Mit der von mir gewählten
Samplerate ist er am Limit. Das kann man leicht daran erkennen, dass
auch völlig ohne Eingangssignal sich gelegentlich was im 12,8kHz-Bin
tut. Das, was man da sieht, ist das gequälte Rauschen eines ADCs, der an
der Grenze seiner Spezifikation betrieben wird.
Und das führte dann zur Erfindung der "Sticky peaks". ;o)

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Julian B. schrieb:

> Wie wird das Audiosignal gesampelt, über den Komparator?

Nö. Ganz normal über den ADC. Allerdings ganz am Rand seiner
Spezifikation...

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Dieter schrieb:
> Allerdings hätte ich doch gerne für Frequenzen über
> 12,5+ kHz eine Anzeige. Aber es können durchaus >12,5+ ...30kHz
> zusammengefaßt werden in einen Bereich.

Wie von c-hater schon angedeutet: Bau ein (analoges) Bandpassfilter mit
z.b. Durchlass von 19KHz...38KHz davor, fertsch. Die einzelnen
Frequenzen der Filter musst du halt noch umrechnen, fuer was die dann
jeweils stehen.

c-hater schrieb:
> Das kann man leicht daran erkennen, dass
> auch völlig ohne Eingangssignal sich gelegentlich was im 12,8kHz-Bin
> tut. Das, was man da sieht, ist das gequälte Rauschen eines ADCs, der an
> der Grenze seiner Spezifikation betrieben wird.

Ich glaub' eher, dass "das was man da sieht" die Sauereien von
Controller und LEDs auf Vcc (und damit auch Vref und von R1 und R2 um
6dB gedaempft aufm ADC in) sind. Ist aber erstmal eine reine
Glaubensfrage.

Gruss
WK

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:

> Ich glaub' eher, dass "das was man da sieht" die Sauereien von
> Controller und LEDs auf Vcc (und damit auch Vref und von R1 und R2 um
> 6dB gedaempft aufm ADC in) sind. Ist aber erstmal eine reine
> Glaubensfrage.

LEDs kann ich ausschließen, auch die Versorgung. Ich habe natürlich auch
einen Prä-Protoypen ganz ohne das LED-Geraffel. Ich bin doch nicht
bekloppt, und bestücke 88 WS2812B von Hand auf Streifenleiter, bevor ich
sicher weiss, dass die Sache überhaupt in der Praxis funktionieren
wird...
Zusätzlich hatte ich die Möglichkeit, dieses Teil aus einer hochpräzisen
(wenn auch wenig leistungsfähigen) Laborquelle zu versorgen.

Also: entweder stammt's vom von der MCU oder vom ADC. Ich tippe aber
ganz stark auf den ADC, denn mit einer weiteren Verdoppelung des
ADC-Taktes...

Alles klar?

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:

> Bau ein (analoges) Bandpassfilter mit
> z.b. Durchlass von 19KHz...38KHz davor, fertsch. Die einzelnen
> Frequenzen der Filter musst du halt noch umrechnen, fuer was die dann
> jeweils stehen.

Wäre eine Möglichkeit. Besser wäre wohl ein Mischer, der das höhere
Frequenzband in den NF-Bereich umsetzt. Ich habe nämlich keine Ahnung,
wie weit der verwendete interne Verstärker mitspielt, der ja vor dem ADC
liegt. Bis 20kHz ist er ja offensichtlich noch gut linear, aber
irgendwann wird er  beginnen zu schwächeln, das ist so sicher wie das
Amen in der Kirche.

Atmel/MC verrät leider keinerlei Details darüber, wann ungefähr das der
Fall sein könnte.

Aber so eine Anwendung (also eine nach deinem Vorschlag) wäre eine
wunderbare Möglichkeit, das mal "auszuklingeln". Ich vermute, daß das
Schwächeln irgendwo in diesem Frequenzbereich zwischen 20 und 40kHz
anfangen wird. Aber, nicht falsch verstehen: das ist wirklich nur eine
reine Vermutung. Bestenfalls ein "educated guess". Ich hab's nie
gemessen.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Bis 20kHz ist er ja offensichtlich noch gut linear, aber
> irgendwann wird er  beginnen zu schwächeln, das ist so sicher wie das
> Amen in der Kirche.

Ja, davon ist auszugehen. Bei den µC-AD-Wandlern wird man kaum
Anstrengungen machen, deutlich oberhalb von der max. möglichen
Abtastfrequenz noch Bandbreite in den Eingangsteil zu designen.

Bei dezidierten AD-Wandlern ist das manchmal anders. Der AD9042 z.B.
(vor 25 Jahren mal eingesetzt - analoges TV-ZF) kann 100MHz Analog-BB
und 41 MSPS.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@C-Hater

Falls Du gewillt bist zu antworten (ggf. sogar ohne verbale
Entgleisungen :-):

Du rechnest ca. 3850 Samples pro Kanal?

Du rechnest einen Kanal nach dem anderen (also aktuell 10)?

Hintergrund: Ich werde das mal in C umsetzen - nutze dann aber auch eine
16-Bit-Mul-Routine analog Deiner SQR-Routine aus "Fremdfertigung" :-).
Da ist GCC wirklich zu langsam (im Standard).

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Noch ein Wort an den Ossifanten: Du bist derjenige, der hier herumlabert
> und versucht, Streß zu machen. Laß das besser bleiben.

Ja. In Deinem Fall.

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OssiFant schrieb:

> Du rechnest ca. 3850 Samples pro Kanal?

Nein.

> Du rechnest einen Kanal nach dem anderen (also aktuell 10)?

Nein.

> Hintergrund: Ich werde das mal in C umsetzen

Wollen wir wetten? Ich sage: das wirst du nicht.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Ich sage: das wirst du nicht.

Schaun mer mal :-)

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
>> Du rechnest ca. 3850 Samples pro Kanal?
>
> Nein.

Damit hast Du Recht - es braucht mindestens die doppelte Sample-Rate um
die 12,5 Hz erkennen zu können. Aber das kann man für die oberen
Frequenzbänder dynamisch reduzieren.

c-hater schrieb:
>> Du rechnest einen Kanal nach dem anderen (also aktuell 10)?
>
> Nein.

O.K., dann 2 - vielleicht 3 Kanäle pro Sample :-). Um den Koeffizienten
wirst auch Du nicht herumkommen und vermutlich Q15 nutzen.

Autor: Brummbär (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um mal kurz online (habe gerde nicht die Möglichkeit, irgendetwas zu
installieren) über den Code schauen zu können, bräuchte ich statt Intel
Hex reines Binary. Online Disassebler gibt es ja einige, nur Hex
Converter habe ich jetzt auf die Schnelle nicht gefunden.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Wollen wir wetten? Ich sage: das wirst du nicht

Werde ich doch - der Weg ist halt "steinig" :-)

Prima Gehirn-Jogging. Was wettest Du?

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Wollen wir wetten?

Ich warte immer noch auf Dein Wett-Angebot. Dafür würde ich mich sogar
anmelden :-)

Ich schlage

https://www.gourmondo.de/champagner-schaumwein/moet-chandon/champagner-brut-imperial-6-flaschen-vorteilspaket-2000003609?et_cid=10&et_lid=11&et_sub=SMGC10&gclid=Cj0KCQjwi43oBRDBARIsAExSRQEHOoNyW-J3QC0ei8nfxu-8ec7cfbLcPboFFWA2GScqepT-aC-qJa4aAuUAEALw_wcB

vor. Immerhin 15,50 € gespart :-)

Wie lange hast Du gebraucht? Schreib jetzt nicht "2 Stunden" - glaubt
Dir sowieso niemand. Ich brauche noch ein Weilchen, weil ich nebenbei
auch noch arbeite.

Mach mal einen Vorschlag.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du bist doch sicher, dass ich verliere.

Dann kann es Dir die "berühmte Kiste Champagner" (noch eine der
günstigsten) doch wert sein - oder?

Autor: c-hater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OssiFant schrieb:

> Ich warte immer noch auf Dein Wett-Angebot.

Das war eher rhetorisch gemeint. Vergiß die Wette.

> Du bist doch sicher, dass ich verliere.

Das auf jeden Fall. Liegt einfach daran, dass du mich des Plagiats von
ElmCan's FFT-Code bezichtigt hast, wobei jeder, der auch nur
andeutungsweise was von der Sache versteht, problemlos erkennen kann,
dass das unmöglich die Basis meiner Lösung sein kann.

Jemand, der so wenig Ahnung hat, ist garantiert nicht in der Lage, meine
Lösung auch nur nachzubauen, schon garnicht in C...

Alles, was du kannst, ist: Copy&Paste. Ist nur Scheiße, wenn man keine
Vorlage dafür hat, stimmt's... ;o)

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Alles, was du kannst, ist: Copy&Paste. Ist nur Scheiße, wenn man keine
> Vorlage dafür hat, stimmt's... ;o)

Wenn Du so sicher bist: Einverstanden?

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Das war eher rhetorisch gemeint. Vergiß die Wette.

Nein - ich sehe da einen gewissen Anreiz. Machst Du einen Rückzieher?

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Jemand, der so wenig Ahnung hat, ist garantiert nicht in der Lage, meine
> Lösung auch nur nachzubauen, schon garnicht in C...

Deine Lösung ist mir Wurscht - außer, dass auch ich auf Görtzel aufbauen
werde. Die von Dir verwendeten ISR's habe ich mir angeschaut - nichts,
was mich beeindrucken würde.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Rest Deines Codes schaue ich mir nicht weiter an - das ist mir zu
mühselig. Mag er in Frieden ruhen :-). Das ist sowieso nicht meine Welt
- und auch nicht erforderlich.

Autor: c-hater (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
OssiFant schrieb:

> Deine Lösung ist mir Wurscht - außer, dass auch ich auf Görtzel aufbauen
> werde.

Du gibst hier gerade zu, dass du mich fälschlicherweise öffentlich des
Plagiats des ElmChan-Codes bezichtigt hast. Mit deinen bisherigen
Einlassungen hättest du dich wahrscheinlich noch auf Unwissen rausreden
können, das ist jetzt vorbei.

D.h.: Du hast gerade zugegeben, ein Lügner, Verleumder und Provokateur
zu sein. ein ziemlich unfähiger noch dazu, aber darüber sehe ich mal
gnädig hinweg...

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> Du hast gerade zugegeben, ein Lügner, Verleumder und Provokateur
> zu sein.

Ich habe gar nichts zugegeben - und warte immer noch auf Dein
Wettangebot.

Wenn Du nichts offen legst musst Du halt mit Mutmaßungen leben :-)

Ich habe nichts von Plagiat geschrieben - nur von Nutzung. Ich brauche
mich auch nicht herauszureden - warum auch?

Also - wie steht es mit der Wette?

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c-hater schrieb:
> ein ziemlich unfähiger noch dazu, aber darüber sehe ich mal
> gnädig hinweg...

Wie fähig oder unfähig kannst Du ja leicht feststellen :-) Auf Deine
"Gnade" kann ich gut verzichten.

Also reg Dich ab und schlag ein.

Autor: Fred F. (feuerstein7)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
@ OssiFant, die Rubrik hier ist Projekte und Code, wenn du stänkern
willst geh bitte in die Rubriken A&B; Offtopic oder devnull. Die sind
extra für Leute die auf Krawall gebürstet sind.
Und wenn du den c-hater nicht mags, was dir auch gegönnt sei, schreib
ihm ne PM.

Autor: OssiFant (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Fred F. schrieb:
> @ OssiFant, die Rubrik hier ist Projekte und Code, wenn du stänkern
> willst geh bitte in die Rubriken A&B; Offtopic oder devnull. Die sind
> extra für Leute die auf Krawall gebürstet sind.
> Und wenn du den c-hater nicht mags, was dir auch gegönnt sei, schreib
> ihm ne PM.

Was geht Dich unsere Wette an? Ich bin nicht auf Krawall gebürstet und
möchte die Wette gerne gewinnen (wenn sie denn zustande kommt). C-Hater
schreibt, dass es in C nicht möglich ist - ich behaupte das Gegenteil.
Hat das nichts mit Projekte und Code zu tun?

Autor: OssiFant (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Fred F. schrieb:
> @ OssiFant

Falls Dich der Nickname stört kann ich gerne auf Wessifant oder
Smörebröd umsteigen :-)

Autor: OssiFant (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Fred F. schrieb:
> Und wenn du den c-hater nicht mags, was dir auch gegönnt sei, schreib
> ihm ne PM.

Das ist eine Unterstellung - vieles von dem, was er schreibt hat Hand
und Fuß. Nur verrennt er sich oft in seinen C-Hass :-)

Autor: OssiFant (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
OssiFant schrieb:
> Fred F. schrieb:
>> Und wenn du den c-hater nicht mags, was dir auch gegönnt sei, schreib
>> ihm ne PM.
>
> Das ist eine Unterstellung - vieles von dem, was er schreibt hat Hand
> und Fuß. Nur verrennt er sich oft in seinen C-Hass :-)

Ich kann mit Cholerikern umgehen (auch solchen, die mich "...ein Lügner,
Verleumder und Provokateur...oder Vollidiot ..." nennen). Irgendwann
werden die wieder ruhig und man kann sich sachlich unterhalten.

Autor: OssiFant (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred F. schrieb:
> Ehrlich gesagt erhoffe ich mir auch aus dem Code ein paar
> wiederverwendbare Zeilen Kopieren zu können.

Hast Du Dir Görtzel mal angeschaut? Falls nicht schau mal hin. Und dann
frage Dich, wie C-Hater wohl mit dem "Koeffizienten" für 10 - 11
Frequenzen umgeht (in ca. 416 Takten). O.K. er entzerrt das etwas, indem
er niedrigere Frequenzen mit einer gerechneten geringeren
Sample-Frequenz abtastet - aber auch das will bedacht sein.

Autor: OssiFant (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
OssiFant schrieb:
> Hast Du Dir Görtzel mal angeschaut? Falls nicht schau mal hin.

Wenn Du dazu etwas sagen / schreiben kannst freue ich mich auf Deine
Rückmeldung.

Autor: Fred F. (feuerstein7)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich finde es einfach nicht gut, wenn Threads hier zugemüllt werden.
Gerade hier in Projekte und Code. Dein Wunsch nach einem Gefecht kannst
du per PM klären, meinetwegen auch in mc & Elektronik. Hier sucht man
gerne mal eine aktuelle Version oder vergleichbares. Da stören solche
Wortgefechte gewaltig. Daher möchte ich mich hier auch nicht weiter an
der Produktion von sinnlosen Plaudereien beteiligen.

Autor: OssiFant (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Fred F. schrieb:
> Daher möchte ich mich hier auch nicht weiter an
> der Produktion von sinnlosen Plaudereien beteiligen.

Verstehe ich - wenn Du nichts beizutragen hast.

Autor: OssiFant (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Fred F. schrieb:
> Gerade hier in Projekte und Code.

... sollte es um konkrete Projekte und den dazu gehörigen Code gehen.
Nicht um irgendwelche Hex-Dateien. Aber egal - auch dazu bzw. der
Intention kann man sich Gedanken machen (oder auch nicht). Auch wenn
C-Hater das meint bin ich nicht der "Copy-King" - da sollten sich hier
Andere angesprochen fühlen.

Du solltest Dich zurückhalten - oder hast Du schon etwas eigenes
beigetragen?

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Moin,

Na, hier ist ja ein lustiger Saunaclub. Der eine hat so ein grosses und
spezielles Gemaecht, dass er's nicht herzeigen mag, der andere mag
Seines nur herzeigen gegen kistenweise alkoholische Getraenke...
O tempora, o mores!

SCNR,
WK

Autor: MWS (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dergute W. schrieb:
> Der eine hat so ein grosses und
> spezielles Gemaecht, dass er's nicht herzeigen mag, der andere

Da gibt's keinen "einen" und "anderen", die gehören beide zusammen und
spielen Gegner um ein wenig Aufmerksamkeit zu erhaschen. Der Schreibstil
des "Ossifant" entspricht in etwa dem des "c-hater"s und der "c-hater"
wiederum erscheint hier regelmäßig mit betont aggressivem und
ausfallendem Auftreten um - was sonst wohl - Aufmerksamkeit zu erhalten.
Und nur darum geht's.
Das ist alles nur Show.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
