Hi,

Ich brauche einen Kondensator 10nF, 5kV, 100A, 500kHz.
Was nimmt man da, möglichst preisgünstig und verlustarm?
Keramikkondensator, Vakuumkondensator, sowas
https://aip-wild.ch/wp-content/uploads/2015/11/Hochspannungskondensatoren_en_de.pdf
?

Autor: -gb- (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
100A?

Autor: Karl M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Ich brauche einen Kondensator 10nF, 5kV, 100A, 500kHz.

Aus Interesse, warum?
Würde mich sehr interessieren.

Ein OM aus einem Nachbar OV, arbeitet an der Uni und bei ihm schmelzen
die schlechten Kondensatoren schon mal durch.

Hier geht es um die Verlustleistung, Bedingt durch den Strom der
Frequenz bei gegebener Umgebungstemp.

Er hat dann etwas aus dem Bereich Mica Kondensatoren gefunden und kann
damit seine HF-Strecken testen.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum oder wofür? :)

Wofür: Ich möchte eine magnetic loop Sendeantenne für das 630m-Band
bauen.

Die Güte ist entscheidend ob ich 0.1% oder 0.000001% Effizienz bekomme.
Eine hohe Güte resultiert in hoher Blindspannung und Blindstrom, bereits
bei kleiner Leistung. Daher die Anforderung an den Kondensator.

Autor: Petra (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Wenn es ein paar 100uF sein dürfen, nimm einen DC Link Kondensator aus
einem E Auto. Da sind 100A kein Problem.

Autor: Karl M. (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Warum oder wofür? :)
>
> Wofür: Ich möchte eine magnetic loop Sendeantenne für das 630m-Band
> bauen.
>
> Die Güte ist entscheidend ob ich 0.1% oder 0.000001% Effizienz bekomme.
> Eine hohe Güte resultiert in hoher Blindspannung und Blindstrom, bereits
> bei kleiner Leistung. Daher die Anforderung an den Kondensator.

Wow, wie wird die Loop ausgeführt, Ø 100mm geschweißtes Rohr mit welchem
Durchmesser?

Gilt noch Mitteilung Nr.  386 / 2012 Amateurfunkdienst; Nutzung des
Frequenzbereichs 472 – 479 kHz ?

Wie wirst Du die 1 Watt ERP einhalten?

Quelle:
https://www.bundesnetzagentur.de/SharedDocs/Downloads/DE/Sachgebiete/Telekommunikation/Unternehmen_Institutionen/Frequenzen/Amateurfunk/AmtsblattverfuegungenAFu/Mitteilung3862012NutzungFreqBereich472_479kHz.pdf

Autor: Karl M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zum Kondensator, wenn die Induktivität der Loop gemessen wurden,
dann kann man die Kondensator C ausrechnen:

w = 2  pi  f
C = 1/ (w² * L)

Dann könnte man auf Plattenkondensatoren, er = Luft, setzen, das
Material und Abstände währe noch zu berechnen.

Ähnlich Platinenmaterial, dass übereinander gestapelt würde, 3 Platten,
doppelt Spannungsfestigkeit.

Über die parallel Schaltung von mehreren Plattenkondensatoren ließen
sich einfach der gesamte Kondensator aufbauen.

Wenn man ein Plattenkondensatoren als Klappkondensator ausführe, dann
könnte man die Resonanzfreq. noch Veränderlich gestalten.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl M. schrieb:
> Wow, wie wird die Loop ausgeführt, Ø 100mm geschweißtes Rohr mit welchem
> Durchmesser?

Ich versuche es zunächst mit einem 20cm Alu-Lüftungsrohr und 8m Umfang.


> Wie wirst Du die 1 Watt ERP einhalten?

Bei uns in der Schweiz sind 5W EIRP erlaubt. Aber die Frage wird eher
sein: "Wie kann ich die 5W erreichen":

Der Strahlungswiderstand mit obigen Abmessungen beträgt 4,1 µOhm. Wenn
ich 2 mOhm Verlust habe, dann bleiben noch 0,23% Wirkungsgrad plus ein
wenig Antennengewinn übrig.
Da müsste ich kilowattweise RF speisen, damit 5W EIRP rauskommen.

Oder hat jemand Supraleiter übrig?

Autor: Karl M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Angaben.

Ich habe mich bisher nicht in diesem Band bewegt, würde beim der PA eine
einem erweiterten Audioverstärker 1 kWatt in Brückenschaltung denken.

Zur Loop, kennst Du schon die Induktivität ?

Wenn die Plattenkondensatoren z.B. aus Aluplatten und Luftisolation
besteht, ist das kostengünstig und leicht herzustellen.
Den Abstand der Platten zueinander könnte man mit Kunststoffschrauben
herstellen und mit M8 Bolzen/ Schrauben die Verkabelung untereinander
herstellen.

Hast Du Dir schon Gedanken über die Einspeisung und eine
Leistungsanpassung in den mΩ Bereich gemacht?

Evtl. über eine galvanische gekoppelte Deltaanpassung?

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Induktivität habe ich berechnet, aber ich werde es messen müssen.
Ich muss erst schauen wie ich den Platz im Dachboden möglichst gut
ausnutze.

Selbstbau des Kondensators habe ich auch überlegt, aber ich bin mir
nicht sicher ob sich das finanziell lohnt. Der Materialaufwand ist ja
nicht unerheblich.
Auch weiss ich nicht wie es bei Kunststoffen mit dielektrischen
Verlusten bei dieser Frequenz und Feldstärke aussieht.

Die Speisung geschieht über eine kleine Schleife die induktiv gekoppelt
ist, das ist fast verlustfrei.
http://www.dg1sfj.de/index.php/funk/antennen/87-magnetic-loop-koppelschleifen

Autor: nachtmix (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Der Strahlungswiderstand mit obigen Abmessungen beträgt 4,1 µOhm. Wenn
> ich 2 mOhm Verlust habe, dann bleiben noch 0,23% Wirkungsgrad plus ein
> wenig Antennengewinn übrig.
> Da müsste ich kilowattweise RF speisen, damit 5W EIRP rauskommen.

Warum nimmst du nicht einfach einen langen Draht als Antenne, wie es
schon die Vorfahren gemacht haben?
Das ist einfach, kostet kaum etwas und man erreicht recht schnell
brauchbare Strahlungswiderstände.

Autor: eric (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Du zäumst das Pferd von hinten auf.
Bevor Du einen Sender wie Radio Luxemburg baust,
versuch es erstmal mit kleinerer Leistung
und spezieller Empfangstechnik, wie QRSS u.ä.
Das funktioniert sogar.

Hast Du Dich überhaupt schon mal umgesehen,
wie es andere machen, z.B. auf 472.org ?

Irgendwie klingst Du nach Wunschdenken.

Autor: Karl M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da sieht man, dass Du den Beitrag nicht gelesen hast:

Frequenzbereich: 472 – 479 kHz

nachtmix schrieb:
> Warum nimmst du nicht einfach einen langen Draht als Antenne, wie es
> schon die Vorfahren gemacht haben?
> Das ist einfach, kostet kaum etwas und man erreicht recht schnell
> brauchbare Strahlungswiderstände.

Bzw. nicht weist, wie lang so ein Dipol mit Lamda/2 dann sein muss!

Autor: eric (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
eric schrieb:
> Irgendwie klingst Du nach Wunschdenken:

... ich hab den grössten !

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat ja nicht lange gedauert bis der erste Miesepeter auftaucht.

Ich habe die Sache durchgerechnet. Ich weiss welche Reichweite ich mit
WSPR erreichen sollte.
Schlimmstenfalls kann ich was vom Projekt lernen.

Ein handlicher Halbwellendipol von 302m Länge hat zwar einen
Antennengewinn von -1.2dBi, aber nur Senkrecht nach oben. Bei 10 Grad
Elevation hat der Dipol noch -12dBi.
Ferner hat man bei dieser Frequenz mit horizontaler Polarisation einen
zusätzlichen Nachteil der einige zehn dB ausmachen kann.
https://en.wikipedia.org/wiki/Ground_wave_propagation#Polarization_&_ground_wave_propagation


Wenn man bei dieser Frequenz Drahtantennen verwenden möchte, setzt man
üblicherweise auf T- oder Vorhangantennen.
Diese Möglichkeit habe ich nicht.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Hast Du Dich überhaupt schon mal umgesehen,
> wie es andere machen, z.B. auf 472.org ?

Sorry, muss korrekt heissen: 472kHz.org


PS.: Nabuchodonosor, ist das schwiizerdütsch?

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn bitte noch jemand einen Kondensatortyp für diese Anwendung
empfehlen könnte.

- DC Link Kondensator fällt weg, viel zu hochohmig.
- Selbstbau: Ist die Wahl des Kunststoffes für Abstandhalter relevant
(dielektrische Verluste)? Bei 5mm Plattenabstand bräuchte ich ca. 6m²
Fläche.

Autor: Karl M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Wenn bitte noch jemand einen Kondensatortyp für diese Anwendung
> empfehlen könnte.
>
> - DC Link Kondensator fällt weg, viel zu hochohmig.
> - Selbstbau: Ist die Wahl des Kunststoffes für Abstandhalter relevant
> (dielektrische Verluste)? Bei 5mm Plattenabstand bräuchte ich ca. 6m²
> Fläche.

Die Größe habe ich jetzt nicht nachgerechnet, das ich die Induktivität
der Loop nicht kenne.

Ich sehe da keine Probleme, da die 4 Verschraubungen ja nur an den
Rändern wirksam sind und bei 500kHz ...
Darüber hinaus würde ich nur kleine Plattenkondensatoren bauen.
Die sind mechanisch stabiler als ein großer.
Vielleicht A4 als Größe wählen und diese miteinander parallel
Verschalten.

Autor: nachtmix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Ein handlicher Halbwellendipol von 302m Länge

Brauchst du nicht. Auch nicht lambda/4 o.dgl.
Bei diesen Dimensionen hat die Antemme lediglich keine Blindkomponenten
der Impedanz sondern nur Wirkwiderstand.

Bei kurzen Antennen hast du einen kapazitiven Anteil, den man aber mit
einer Induktivität "Verlängerungsspule" ganz gut kompensieren kann, so
dass der Sender wieder nur einen Wirkwiderstand sieht.
Natürlich verliert man dabei etwas Energie, aber selbst wenn das 20%
sind, ist das wesentlich weniger als die 54dB, die sich aus deinen
obigen Angaben von Strahlungswiderstand und Verlustwiderstand ergeben.

Du solltest mal ein Buch über Antennentechnik zur Hand nehmen.
Dort wird dir vorgerechnet, wie schlecht solche Rahmenantennen im
Vergleich zu einem linearen Strahler wirklich sind.
Als Sendeantennen sind sie praktisch unbrauchbar.

Autor: Kilo S. (kilo_s)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Die Güte ist entscheidend

Bei jeder ML.

Unabhängig von ihrer Betriebsfrequenz.

Autor: Kilo S. (kilo_s)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Die Speisung geschieht über eine kleine Schleife

Sog. Koppelschleife.

Beste Methode (meiner Meinung nach) um auf eine ML Einzukoppeln.

Interessantes Projekt.

Da höre ich gerne mehr von!

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nachtmix schrieb:
> Als Sendeantennen sind sie praktisch unbrauchbar.

Ganz so schlimm ist es in der Praxis nicht.
Ein befreundeter OM benutzt eine Loop aus Cu-Regenrohr
ca. 3m Durchmesser mit gutem Erfolg auf 160m.

Die Loop steht im Garten zwischen Bäumen,
die das magnetische Nahfeld der Loop wesentlich schwächer
dämpfen als es bei dem elektrischen Nahfeld
einer Inverted-L der Fall wäre.

Ich habe Deine Alu-Loop mal überschlagen.
Wenn ich mich nicht verrechnet habe, beträgt die Induktivität
knapp 4 mikroH bei einer Impedanz von ca. 10 Ohm.
Deine angenommenen 2 mOhm ergäben eine Güte von ungefähr 5000,
was mir zu hoch erscheint.
Das Problem ist aber wirklich der Kondensator:
ca. 30 nF bei den angegebenen Spannungen und Strömen.
Wenn es die irgendwo gibt, kosten sie bestimmt ein Vermögen.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vakuumkondensatoren gibt es schon in dem Bereich, sogar welche mit
variabler Kapazität. Aber günstig ist anders.



nachtmix schrieb:
> Du solltest mal ein Buch über Antennentechnik zur Hand nehmen.
> Als Sendeantennen sind sie praktisch unbrauchbar.

Magnetic Loops können durchaus passable Sendeantennen sein, das steht
auch in Antennenbüchern.
Z.B. Rothammel 12. Auflage S. 332, Abschnitt 16.1 "Wirkungsweise von
Magnetischen Antennen":
"Für den Funkamateur bieten diese raumsparenden Formen besonders für das
40-, 80- und 160m-Amateurband eine günstige Alternative."

Ich habe selber schon mehrere gebaut und kann damit jeden Winter
DX-Verbindungen mit Nordamerika auf 80m machen.

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die eingangs genannten Kondensatoren von GUTH
sind sicherlich nicht geeignet, weil sie für DC bestimmt sind
und bei AC die Verluste zu hoch werden.

Auch wenn die Güte niedriger ist als die geschätzten 5000,
muss die Abstimmung doch sehr genau erfolgen.
Deshalb ist in jedem Fall eine Kombination von Festwerten
und veränderlich Kondensatoren notwendig.

Vielleicht aber lohnt es sich, einen anderen Gedanken
zu verfolgen:
Die Loop aperiodisch betreiben und
die Abstimmung auf die Primärseite legen,
mit grösserem L und kleinerem C,
Energieübertragung mittels eines grossen Ringkerns,
evtl. an einer Stelle mit verringertem Rohrdurchmesser.
Könnte funktionieren!

Autor: eric (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Magnetic Loops können durchaus passable Sendeantennen sein,
> das steht auch in Antennenbüchern. z.B. Rothammel ...


Rothammel ist eine hervorragende Ideensammlung,
aber kein wirkliches Fachbuch.

Autor: Kilo S. (kilo_s)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Ist die Wahl des Kunststoffes für Abstandhalter relevant

Wie sieht es mit HolzArten aus?

Sind bestimmt Dokumentiert, besser als Kunststoffe.

Autor: Nabuchodonosor (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mit einer Schleife aus 1,5mm²-Litze und 2W Sendeleistung komme ich schon
mal 18km weit :)

Sind wohl ca. 20µW EIRP.

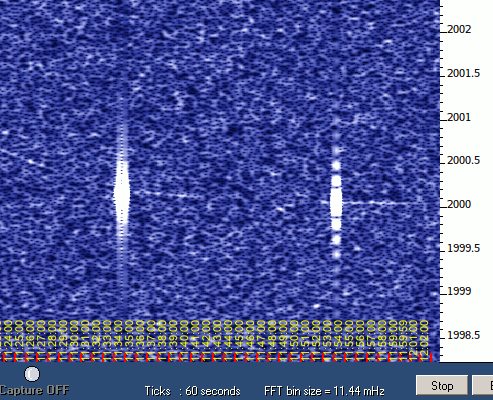

Habe meinen Empfänger zwei mal kurz eingekoppelt um die Frequenz zu
bestätigen wegen Drift. Über ca. 7s pro Pixel integriert.

Autor: henning (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Ich versuche es zunächst mit einem 20cm Alu-Lüftungsrohr und 8m Umfang.

Habe es mal mit dem Loopantennen-Rechner durchsimuliert:

D = 8m, d =200mm => Wirkungsgrad: 0,8%

D =20m, d =  2mm => Wirkungsgrad: 1,0%

D =50m, d =  1mm => Wirkungsgrad: 10%


Kenne die Gegebenheiten vor Ort nicht, aber eine Loop kann man auch an
einem hoch aufgespannten Seil anbringen (die Loop sieht dann aus wie ein
im Uhrzeigersinn um 90° gedrehtes D, also mit Bauch nach unten und der
Strich vom D läuft parallel zum Halteseil).

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, grössere Fläche = höherer Strahlungswiderstand = weniger Verluste.

Wenn ich eine 20 oder 50m-Loop genehmigt bekäme, würde ich aber lieber
eine Reusenantenne aufstellen. Das ist hier leider alles aussichtslos.

Ich könnte allenfalls der Fassade entlang ein Draht legen. Mit 16mm²
Litze komme ich auf 0,4% Wirkungsgrad und habe nur noch 1kV Spannung am
Kondensator bei 100W PEP. Das wäre dann etwas einfacher.

Autor: henning (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du denn eigenes Grundstück?

Eventuell könnte man eine liegende Loop rund um das Grundstück verlegen
(wobei die liegende Loop immer noch so hoch wie irgend möglich über dem
Boden aufgehangen sein sollte)...


Draht direkt an Ziegel/Stein funktioniert nach meiner Erfahrung
schlecht.


Nabuchodonosor schrieb:
> Wenn ich eine 20 oder 50m-Loop genehmigt bekäme, würde ich aber lieber
> eine Reusenantenne aufstellen. Das ist hier leider alles aussichtslos.

Wer muss denn in der Schweiz sein ok dazu geben? Geht es um irgendwelche
bauartlichen Auflagen?

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigenschaften von Glimmer als Kondensator:
Durchschlagsfestigkeit > 25 kV/mm, Er = 7

Z.B. aus China, 5 Stück mit den Abmessungen 150 x 120 x 0,4mm:
Ebay-Artikel Nr. 253575119530

Bei 0,4mm Dicke würde sich mit > 25kV/mm (siehe oben) eine
Spannungsfestigkeit von 10kV ergeben. Mit den angegebenen Abmessungen
inklusive einem freistehenden Rand von 10mm wäre damit ein Kondensator
mit der Fläche ca. 120 x 100 mm^2 = 12e3 mm^2 realisierbar.

C = Eo  Er  A * d
C = 8,854e-12 F/m  7  12e3 mm^2 / 0,4mm
C = 1,86 nF

Online Kalkulator ;p)
https://www.daycounter.com/Calculators/Plate-Capacitor-Calculator.phtml

Die Platten können aus Kupfer oder Messing ausgeführt und niederohmig
kontaktiert werden. Sind die Platten leicht wellig, kann die Kapazität
ähnlich wie beim Drehkondensator durch Pressen in einem weiten Bereich
verändert/abgestimmt werden (Faktor ca. 3/1).

Oben/Mitte ist so ein Quetschteil:
https://deacademic.com/pictures/dewiki/116/trimmer.jpg

IMO ist diese Lösung kostengünstig realisierbar

Gruß, Bernd

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Eventuell könnte man eine liegende Loop

Im Verhältnis zur Wellenlänge relativ kleine, liegende Loops strahlen
leider steil nach oben (Umfang << Lambda/10). Eine stehende Loop strahlt
einen größeren Anteil flach ab. (Hatte das mal mit 4nec2 simuliert)

: Bearbeitet durch User
Autor: Axel (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Folienkondensatoren von Wima könnten was sein.

Axel

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
henning schrieb:
> Wer muss denn in der Schweiz sein ok dazu geben? Geht es um irgendwelche
> bauartlichen Auflagen?

Das hängt davon ab wo man wohnt. Da wo ich wohne, wäre es
genehmigungspflichtig und ich habe zwei einsprachefreudige Nachbarn.
Bei meinem letzten Wohnort wurde die Genehmigung aber bereits von
Gemeindeverwaltung abgelehnt, weil das Antennenprojekt das
Landschaftsbild stören würde.

B e r n d W. schrieb:
> Durchschlagsfestigkeit > 25 kV/mm

Cool, das löst eine Menge Probleme. Damit kann ich ja sogar meine 500V
Drehkos spannungsfest machen.

Axel schrieb:
> Folienkondensatoren von Wima könnten was sein.

Bei denen die ich gefunden habe, würde 96% der Sendeleistung im
Kondensator verheizt.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch als Referenz:
G1GKN erreicht mit einem 110m Mast und 25W Sendeleistung im 630m-Band
gemessene 1W EIRP, das entspricht einem Wirkungsgrad von 4%.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Korrektur, die Strahlungsleistung sagt nichts über den Wirkungsgrad aus.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
PS.: Nabuchodonosor, ist das schwiizerdütsch?
nein, altbabylonisch Nebukadnezar  bzw. "lateinisch Nabuchodonosor"
https://de.wikipedia.org/wiki/Nab%C5%AB-kudurr%C4%AB-u%E1%B9%A3ur_II.

Als neulich der Tintenstrahldrucker von alleine losklapperte fiel mir
das Gedicht von Heine ein
"Und schrieb, und schrieb an weißer Wand
Buchstaben von Feuer, und schrieb und schwand."
https://de.wikipedia.org/wiki/Belsatzar
ein Nachfolger des Nebukadnezar

die Feuerbuchstaben haben wohl auch bei der bekannten E.U.L.A. von 2010
Pate gestanden:

"By placing an order via this web site on the first day of the fourth
month of the year 2010 Anno Domini, you agree to grant Us a non
transferable option to claim, for now and for ever more, your immortal
soul".
"Should We wish to exercise this option, you agree to surrender your
immortal soul, and any claim you may have on it, within 5 (five) working
days of receiving written notification from gamesation.co.uk or one of
its duly authorised minions. We reserve the right to serve such notice
in 6 (six) foot high letters of fire, however we can accept no liability
for any loss or damage caused by such an act,
If you a) do not believe you have an immortal soul, b) have already
given it to another party, or c) do not wish to grant Us such a license,
please click the link below to nullify this sub-clause and proceed with
your transaction."

: Bearbeitet durch User
Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieviel Einfluss hat die Glimmerscheibe auf den ESR bei 475 kHz?

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldigung für meine Abschweifung

Was taugen die russischen Scheibenkondensatoren, die auf jedem
Amateurfunkflohmarkt angeboten werden? In einer Woche ist wieder Ham
Radio Friedrichshafen

Die Chinesen produzieren hier anscheinend ähnliche Neuware:
http://www.anxoncap.com/products/33-AnXon-CCG81-High-voltage-RF-Power-Plate-Ceramic-Capacitor.html
z.B.
1. Voltage range:5kVdc--30kVdc
2. Capacitance range:50pF--6000pF
3. Dissipation factor<=0.0008;

Das nennt sich zwar RF-capacitor, es gibt aber keine Angaben zur
Frequenz

: Bearbeitet durch User
Autor: Axel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Glimmer: Vorsicht, in einer dünnen Luftschicht zwischen Glimmer und
Metall besteht Durchschlags Gefahr. Höhere Feldstärke und niedrigere
Durchschlags Festigkeit. Ist wie die Serienschaltung eines Glimmer
Kondensators mit einem Luftkondensator.

Autor: Nabuchodonosor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> 3. Dissipation factor<=0.0008;

Wenn das tanδ ist, dann komme ich mit 5 nF und 475 kHz auf ein ESR von
53 mOhm. Etwas viel.
Die Schleife selber sollte theoretisch ~2 mOhm haben und idealerweise
möchte man sämtliche Leistung da drin haben.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vishay Draloric bietet auch solche Scheibenkondensatoren an
http://www.vishay.com/docs/49119/_ceramic_rf_power_capacitors_vmn-sg2169-1510.pdf

Hier ist der Verlustfaktor (ist laut Wikipedia gleich dem tan Delta) in
Prozent angegeben, z.B. max 0,05% = 0,0005, auch nicht besser.

Autor: nachtmix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
henning schrieb:
> Habe es mal mit dem Loopantennen-Rechner durchsimuliert:
>
> D = 8m, d =200mm => Wirkungsgrad: 0,8%

8m ist der Umfang der geplanten Loop, nicht der Durchmesser!
Die Fläche beträgt deshalb nur ca. 10%  von deiner Berechnung und der
Wirkungsgrad wird unterirdisch.

Autor: nachtmix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabuchodonosor schrieb:
> Ich brauche einen Kondensator 10nF, 5kV, 100A, 500kHz.

Wenn man bei einem Schwingkreis eine hohe Leerlaufgüte haben möchte,
dann nimmt man nicht irgendwelche Paarungen von L und C, die die
gewünschte Frequenz ergeben, sondern strebt gleichzeitig ein hohes
L/C-Verhältnis an.
Da L mit n² steigt, brauchst du nur 4 Windungen um auf praktikable
Kapazitätswerte zu kommen: 10nF/ 16 =  625pF!

Autor: Loopo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nachtmix schrieb:
> Wenn man bei einem Schwingkreis eine hohe Leerlaufgüte haben möchte,
> dann nimmt man nicht irgendwelche Paarungen von L und C, die die
> gewünschte Frequenz ergeben, sondern strebt gleichzeitig ein hohes
> L/C-Verhältnis an.
> Da L mit n² steigt, brauchst du nur 4 Windungen um auf praktikable
> Kapazitätswerte zu kommen: 10nF/ 16 =  625pF!

Das ist für eine Sendeloop eine ziemlich dumme Idee. Denn für den
Wirkungsgrad ist in erster Linie der ohmsche Verlustwiderstand des
Leiters verantwortlich. Und der ist bei drei Windungen höher als bei nur
einer Windung. Man strebt hier eine maximale Antennenfläche bei
minimaler Leiterlänge an. Das günstigste Verhältnis zwischen der
wirksamen Antennenfläche und Verlustwiderstand bei konstanter
Leiterlänge bietet eine kreisförmige Schleife mit nur einer Windung.

Autor: Nabuchodonosor (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Auch wirkt sich bei mehrfachen Windungen die Kapazität zwischen den
Windungen negativ auf den Wirkungsgrad aus und man gerät relativ schnell
in eine niedrige Resonanzfrequenz.

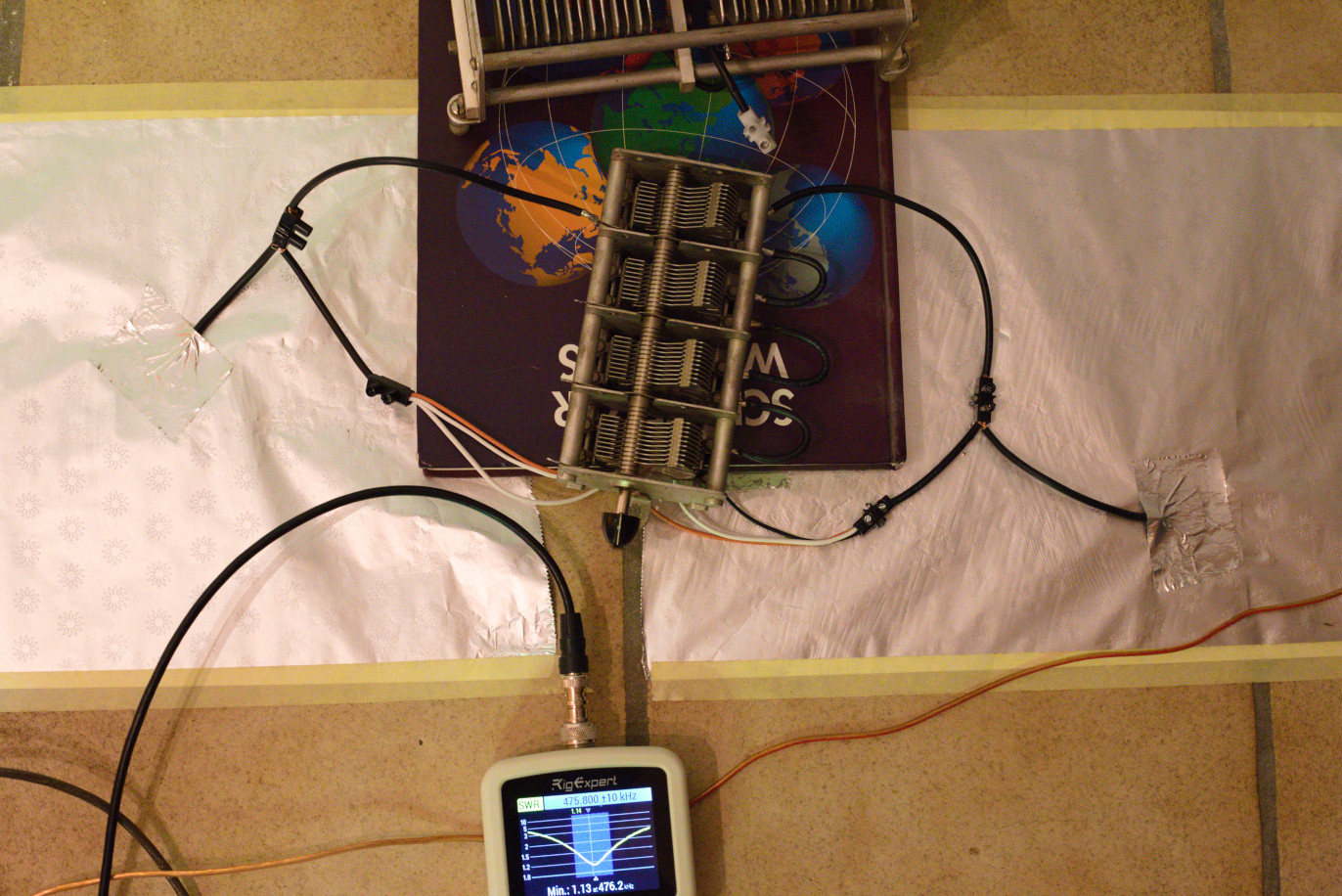

Ich habe gestern eine Loop aus Alufolie gebaut.
Auf 160m geht sie ganz ausgezeichnet, es waren Verbindungen mit GB
(>1000km) möglich. Dafür hat ein 1nF Luft-Drehko gereicht. Ab 25W
fliegen allerdings die Funken.

Für 630m habe ich einen Kondensator aus Alufolie und Klarsichtfolie
gebaut, rund 14nF waren nötig.
Wegen starkem Störpegel durch Gewitter und nur 2W Sendeleistung war das
Ergebnis ernüchternd. Werde die nächsten Tage/Wochen eine PA bauen, dann
sehe ich mit der Wärmebildkamera auch besser wo die Verluste auftreten.

Autor: eProfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Parallelschaltung mehrerer Scheibenkondensatoren wie dieser hier:
Beitrag "Hochspannungs-Kondensator - Wo bekomme ich so einen her?"
Beitrag "(S) Suche Hersteller"
Beitrag "Hochspannungskeramikkondensatoren 15kV 6000pf"
und die Links in diesen Beiträgen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
