Heute aus China angekommen: fake or not

Das ist einfach nur ein Chip im QFN statt TQFP, nix mehr.
Der kleinere Spannungsregler hat halt etwas weniger Belastbarkeit, aber
an sich ist das Ding genau so verwendbar wie das andere.

Gefälschte Teile gibt's so oder so, das kannst du an der Baufomr nicht
festmachen.

Ich meinte jetzt den Chip (ATmega328P), nicht den Arduino an sich.
Ich bin ja froh, das es verschiedene gibt, so kann man welche suchen die
einen Quarz haben statt des Reso's.
Mir sind jedenfalls noch nie Probleme aufgefallen.
Hier und da andere Spannunsgregler oder Kondensatoren, das führt gern
mal dazu das die am RAW nur 12V vertragen, nicht 16, aber sonst passt
das schon.

Jens M. schrieb:
> Ich meinte jetzt den Chip (ATmega328P), nicht den Arduino an sich.

AU vs MU Bezeichnung und entsprechendes Gehäuse.

W.A. schrieb:
> Wie hat deiner Meinung nach denn ein Original Arduino Pro Mini
> auszusehen?
> Ich sehe auf der Arduino Produktseite keinen
> https://www.arduino.cc/en/Main/Products

Der ist doch ganz unten dabei:
https://store.arduino.cc/arduino-pro-mini

Wenns interessiert:

Ich habe bis jetzt an die 30 China Pro-Minis verbraucht und alle
funktionierten wie sie sollten.

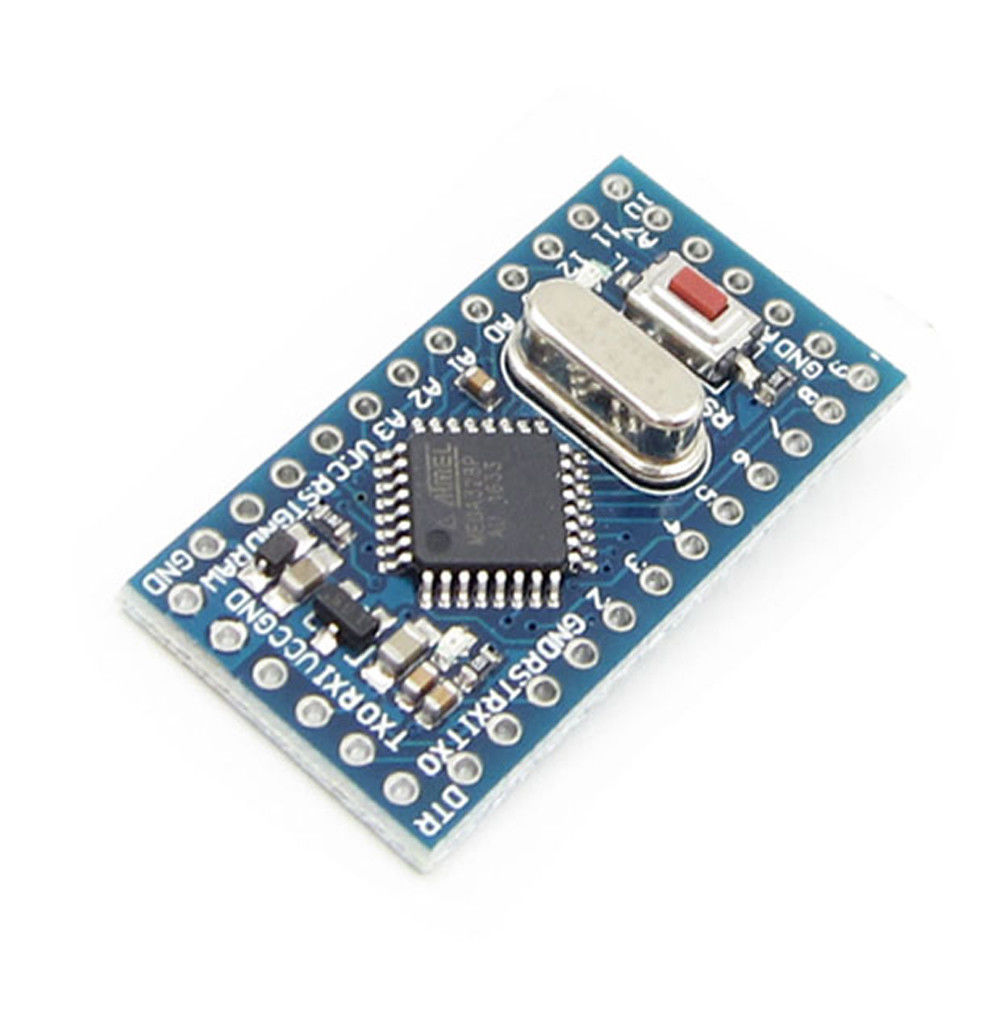

Allerdings lege ich wert auf eine bestimmte Version mit HC-49 Quarz und
die Pins A4,5,6,7 immer auf der Schmalseite, so daß man beim Einstecken
in Trägerleiterplatten immer dasselbe Pinout hat. Auch vermeide ich QFN
weil es etwas leichter ist TQFP auszulöten (Geschmacksache). Manchmal
schließe ich auch eine externe Vref Quelle an AREF an und es lötet sich
leichter. Ich kaufe nur diese Art:

https://www.ebay.ca/itm/New-Pro-Mini-atmega328-Board-5V-16M-Arduino-Compatible-Nano-arduino-nano-BBC/143225373006?hash=item2158e5c14e:g:LDoAAOSwOAZZhFrX

Ich bevorzuge HC-49 THT Quarze hauptsächlich weil man bessere
Quarzauswahl hat und im Frequenzbereich und Genauigkeit mehr Spielraum
hat. Manchmal ist mir das wichtig. Die Ultraminiatur üblichen Quarze
sind recht schwer zu wechseln. Es ist auch fraglich ob diese Quarze an
ihre HC-49 Brüder in Genauigkeit heranreichen. Ich verwende übrigens
Quarze im Bereich von 1-20Mhz.

Da ATMEGA328PB Pro-Mini Bords nur sehr vereinzelt zum kriegen sind, habe
ich mir eine eigene spezielle Version gezüchtet die niedrigste
Stromaufnahme im Schlafbetrieb möglich macht.

Mit der beschriebenen Version hatte ich noch nie die geringsten
Probleme.

Sven Scholz schrieb:
> Wurde ich mit dem Kauf unter eBay jetzt übers Ohr gehauen

Du bestellst die Dinger in China für ca. 1,50€ (übrigends incl. Versand
um die halbe Welt) und empörst dich tatsächlich, dass du evtl. "übers
Ohr gehauen wurdest"?? Ohne auch ein bisschen Ahnung von verschiedenen
Bauformen zu haben. Du bist echt ein armer Wicht, und ich würde dir
wünschen, dass der Kram komplett gefakt ist - ist er leider
höchstwahrscheinlich nicht. Was bist du bereit für deine wertvollen
1,50€ zu leisten? Genau, nichts. Sehe ich jeden Tag, wenn die leere
RedBull-Dose am Bahnhof weggeworfen wird.
Manchmal wird einem echt übel, auf welchem Pferd geritten wird.
Hoffentlich kommt das Erwachen bald.

H.Joachim S. schrieb:
> Sven Scholz schrieb:
>> Wurde ich mit dem Kauf unter eBay jetzt übers Ohr gehauen
>
> Du bestellst die Dinger in China für ca. 1,50€ (übrigends incl. Versand
> um die halbe Welt) und empörst dich tatsächlich, dass du evtl. "übers
> Ohr gehauen wurdest"?? Ohne auch ein bisschen Ahnung von verschiedenen
> Bauformen zu haben. Du bist echt ein armer Wicht, und ich würde dir
> wünschen, dass der Kram komplett gefakt ist - ist er leider
> höchstwahrscheinlich nicht. Was bist du bereit für deine wertvollen
> 1,50€ zu leisten? Genau, nichts. Sehe ich jeden Tag, wenn die leere
> RedBull-Dose am Bahnhof weggeworfen wird.
> Manchmal wird einem echt übel, auf welchem Pferd geritten wird.
> Hoffentlich kommt das Erwachen bald.

Ja, bei den Preisen übersieht man am besten seltene Ausfälle.
Komischerweise hatte ich bis jetzt von China 100%ig funktionierende
Sachen. So schlecht kann es eigentlich nicht sein. Fakes machen die nur
wo es sich markttechnisch finanziell lohnt. Früher hat ja schließlich
auch keiner 5DM Noten gefälscht.

Apropos weggeworfene Red Bull Dosen. Ihr trinkt dieses östereichische
Teufelszeug in D noch? Igittigitt!
Als Österreicher finde ich die Existenz dieses Produktes sehr
bedauernswert.

Gerhard O. schrieb:
> Ich kaufe nur diese Art:
>
> Ebay-Artikel Nr. 143225373006

Du bist mein Held! Die such ich schon lange wieder...

Gerhard O. schrieb:
> Da ATMEGA328PB Pro-Mini Bords nur sehr vereinzelt zum kriegen sind, habe
> ich mir eine eigene spezielle Version gezüchtet die niedrigste
> Stromaufnahme im Schlafbetrieb möglich macht.

Teilst du? Das Ding hört sich sehr interesant an.

Jens M. schrieb:
> Gerhard O. schrieb:
>> Ich kaufe nur diese Art:
>>
>> Ebay-Artikel Nr. 143225373006
>
> Du bist mein Held! Die such ich schon lange wieder...
>
> Gerhard O. schrieb:
>> Da ATMEGA328PB Pro-Mini Bords nur sehr vereinzelt zum kriegen sind, habe
>> ich mir eine eigene spezielle Version gezüchtet die niedrigste
>> Stromaufnahme im Schlafbetrieb möglich macht.
>
> Teilst du? Das Ding hört sich sehr interesant an.

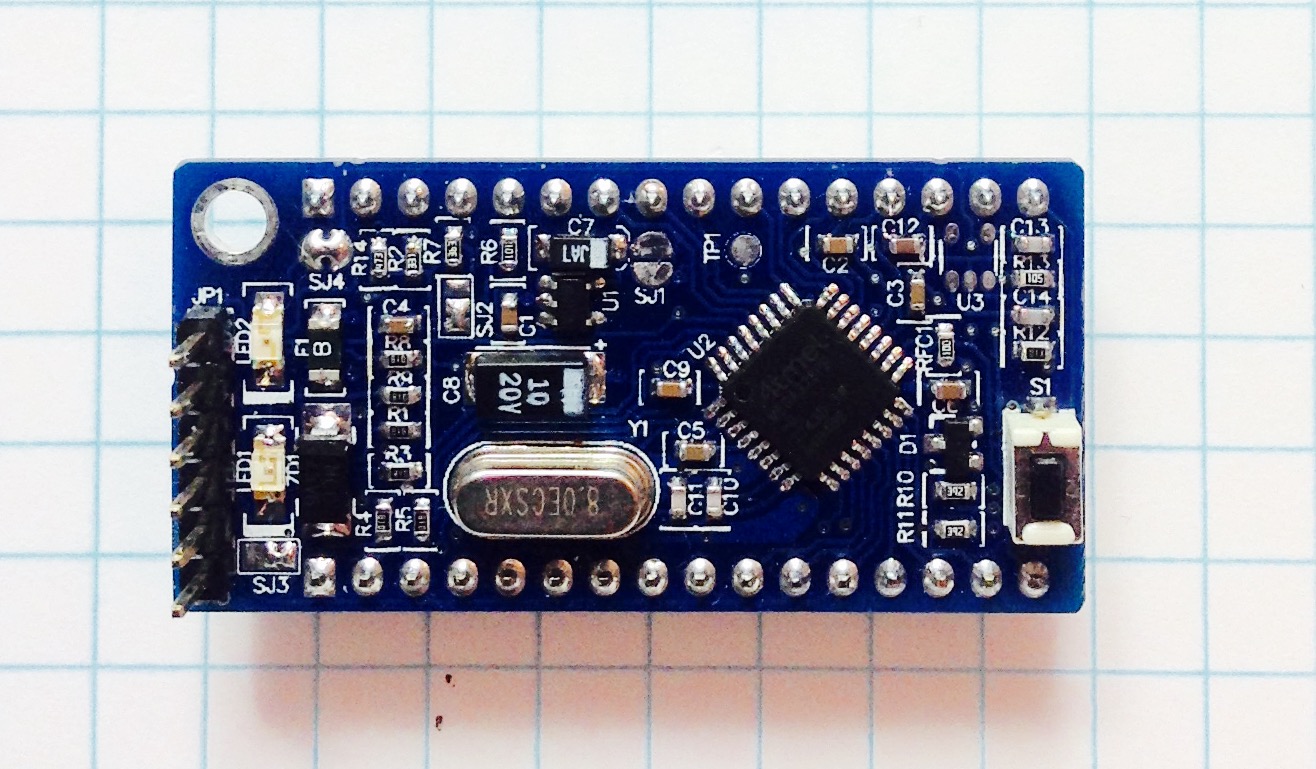

Gerne. War ja als Open Source beabsichtigt. Ich postete letztes Jahr
eine kleine Beschreibung und Bilder im Kunstwerke Thread:

Beitrag "Re: Zeigt her eure Kunstwerke (2017)"

Ich müßte nur mal alles gelegentlich auf Github bringen. Lass mich
wissen wenn Dich das Design interessiert. Ein kleiner Wermutstropfen
existiert allerdings für EAGLE Benutzer: ECAD ist im Altium/PR99SE
Format. Ich arbeite schon zu lange damit um noch auf Eagle umlernen zu
wollen. Aber die Gerber Dateien funktionieren natürlich. Alles ist sonst
noch in PDF Format. Alle Komponenten gibt es bei Digikey. Ich hatte die
Bords damals in China bei itead machen lassen. Sehs Dir mal an.

Noch nicht gezeigt ist eine 40-Pin Version mit dem ATMEGA1284P und eine
Datenlogger Huckepack LP mit uSD und DS3231 RTC. Diese Huckepack LP ist
allerdings nur fuer den 1284 gedacht weil SDFAT auf einem 328 wenig Sinn
hat.

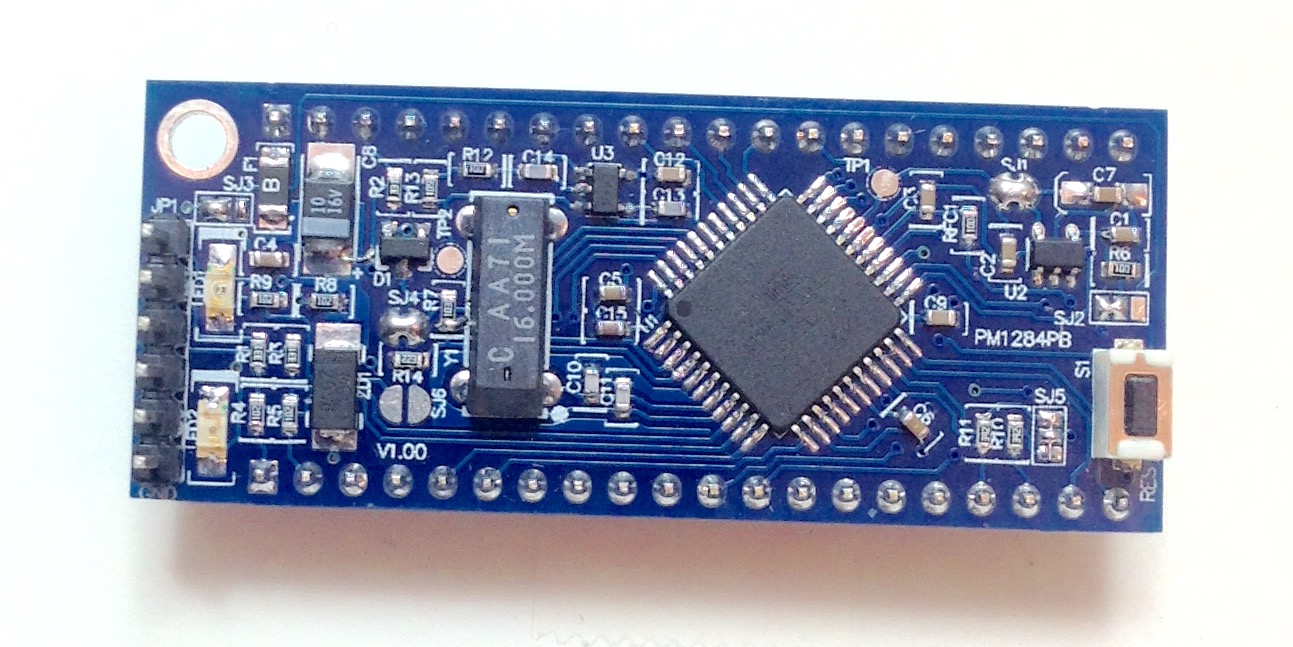

Ich habe noch das Bild von der 1284er angehängt.

Oh, schick.
Mich interessierte vor allem die Variante 328PB und wenig Stromverbrauch
im sleep.
Kannst du mal den Schaltplan zeigen, bitte?

Gerhard O. schrieb:
> Komischerweise hatte ich bis jetzt von China 100%ig funktionierende
> Sachen. So schlecht kann es eigentlich nicht sein. Fakes machen die nur
> wo es sich markttechnisch finanziell lohnt.

Also diese LM2596 DCDC Module nutzen wohl durch die Bank weg gefakte
ICs.
Ersteinmal takten diese nicht mit 150kHz, sondern 50kHz.
Die Performance bei Strömen über 1A ist unterirdisch, also über 1A
bricht die Spannung stark ein.
Daher gehe ich davon aus, dass dort umgelabelte LM2575 verbaut sind
(50kHZ/1A DCDC).
Hier Performancekurven aus meinem DCDC Wandler Teststand:
http://www.fritzler-avr.de/gallery/main.php?cmd=album&var1=DCDC%2FLM2596Sfake/
(bei unterbrochenen Linien hat das Teil sogar ausgesetzt und nurnoch
jämmerlich gefiept)

Als Ersatz bieten sich die DCDC Module mit XL4015 IC an, das ist direkt
ein China IC zu spottpreisen, da ist die Fakewarscheinlichkeit dann
wirklich recht gering.
http://www.fritzler-avr.de/gallery/main.php?cmd=album&var1=DCDC%2FXL4015_HW64_1Pot/

Jens M. schrieb:
> Oh, schick.
> Mich interessierte vor allem die Variante 328PB und wenig Stromverbrauch
> im sleep.
> Kannst du mal den Schaltplan zeigen, bitte?

Jens M. schrieb:
> Oh, schick.
> Mich interessierte vor allem die Variante 328PB und wenig Stromverbrauch
> im sleep.
> Kannst du mal den Schaltplan zeigen, bitte?

Wird gemacht. Zuerst möchte ich aber Frühstücken:-)

GMT - 7Hr

Mw E. schrieb:
> Gerhard O. schrieb:
>> Komischerweise hatte ich bis jetzt von China 100%ig funktionierende
>> Sachen. So schlecht kann es eigentlich nicht sein. Fakes machen die nur
>> wo es sich markttechnisch finanziell lohnt.
>
> Also diese LM2596 DCDC Module nutzen wohl durch die Bank weg gefakte
> ICs.
> Ersteinmal takten diese nicht mit 150kHz, sondern 50kHz.
> Die Performance bei Strömen über 1A ist unterirdisch, also über 1A
> bricht die Spannung stark ein.
> Daher gehe ich davon aus, dass dort umgelabelte LM2575 verbaut sind
> (50kHZ/1A DCDC).
> Hier Performancekurven aus meinem DCDC Wandler Teststand:
> http://www.fritzler-avr.de/gallery/main.php?cmd=album&var1=DCDC%2FLM2596Sfake/
> (bei unterbrochenen Linien hat das Teil sogar ausgesetzt und nurnoch
> jämmerlich gefiept)
>
> Als Ersatz bieten sich die DCDC Module mit XL4015 IC an, das ist direkt
> ein China IC zu spottpreisen, da ist die Fakewarscheinlichkeit dann
> wirklich recht gering.
>
http://www.fritzler-avr.de/gallery/main.php?cmd=album&var1=DCDC%2FXL4015_HW64_1Pot/

Das ist gut zu wissen. Ich habe allerdings noch keine dieser Module
gekauft weil ich meistens die 2576er SR selber baue mit Komponenten von
DK.

Apropos 2576er. Bei der Breakout LP ist ein von mir verbauter 2576 5V
Regler drauf. Versehentlich erwischte ich anstatt der vorgesehenen
Schottky Diode eine 1N4007 und wunderte mich warum die Schaltspannung so
"wunderlich" aussah und sehr heiß wurde. Solche Dioden kommen da
wirklich zeitlich nicht mit der Aufgabe nach und es gibt wesentlichen
negativen Einbruch beim Abschalten. Mit der vorgesehenen Schottky Diode
ist da im Schaltverhalten ein wesentlicher Unterschied. Trotzdem,
interessant das mal zu erleben. Normale langsame 1N4000er sind bei SR
als Schalter bei diesen Frequenzen definitiv nicht einsetzbar:-)

Von den XL4015er Modulen habe ich einige. Nur habe ich sie noch nicht
ausprobiert:-)

Bei den AVRs ist das noch schwerer zu erkennen. So genau verifiziert
unsereiner uC nicht. Ob es da elektrische Unzulänglichkeiten gibt, fällt
nur bei Problemen auf. Es ist schon möglich, daß die bei den Chinesen
verwendeten 328er Ausschußware ist, die irgendein obskures Problem
haben, das aber für den Hobbyisten nur schwer erkennbar ist oder nur in
Extremfällen auftritt. Andrerseits sind 328er so spottbillig, daß es
sich kaum lohnt in China einzukaufen. Ich kaufe meine uC für eigene
Konstruktionen nur bei den üblichen Verdächtigen.

Aber wie schon erwähnt, die erwähnten Pro-Minis funktionierten alle ohne
Ausnahme. Auch die ICSP Signature stimmt und lassen sich mit einem
AVR-ISP ohne Mucken neu flashen. ADC funktioniert auch nicht schlechter
wie sonst.

Also solch eine Schaltflanke ins Negative konnt ich bei den LM2596er
DCDC Modulen auch sehen, die Diode ist dort auch zu langsam.
Das ganze Modul is einfach Schrott, man bedenke, dass die Drossel
sicherlich auch für 150kHz ausgelegt ist.

Mw E. schrieb:
> Also solch eine Schaltflanke ins Negative konnt ich bei den
> LM2596er
> DCDC Modulen auch sehen, die Diode ist dort auch zu langsam.
> Das ganze Modul is einfach Schrott, man bedenke, dass die Drossel
> sicherlich auch für 150kHz ausgelegt ist.

Interessant. Mit der korrekten Diode verhält sich das Schaltverhalten
wie im Datenblatt angegeben.

Wenn Dein Modul einen THT 2576er enthält, könnte man den notfalls
auswechseln. Ich frage mich übrigens auch wie lange die dort verwndeten
Elkos die hohen Ripple Ströme aushalten. Bei mir werden bei 2A sogar
zwei prallel geschaltetet Panasonic FC Typen leicht warm.

Ich gehe jetzt aber frühstücken:-)

Jens M. schrieb:
> Oh, schick.
> Mich interessierte vor allem die Variante 328PB und wenig Stromverbrauch
> im sleep.
> Kannst du mal den Schaltplan zeigen, bitte?

Wenn es interessiert sind im Anhang sind die verlangten Unterlagen zu
finden. Besonderheiten die zu beachten sind:

RESET:
Lötbrücke SJ6 ist vorgesehen um mit 3.3V USB-Serial Adaptern den
ATMEGA328PB zuverlässig in den Reset Zustand zu bringen. Wie auch
Andreas Watterott bestätigt hat, haben die ATMEGA328PB uC eine
niedrigere RESET Schwelle und verhalten sich beim Bootloader Reset
Impuls unzuverlässig. SJ6 zusammen mit R14 erniedrigt das Rastpotential
von 5V auf rund 3.5V und bewirkt, daß der uC zuverlässig den RESET
ausführt. Die Bord ist mit dem 328P nicht kompatibel. Das Pinout ist
etwas anders.

Spannungsreferenz U2:
Die Schaltung enthaelt eine optionale Spannungsreferenz. Mit SJ2
Lötbrücke kann man U2 entweder von Vcc aus betreiben oder durch Port-Pin
IO9

SJ1 VREF Lötbrücke:
Mit SJ1 laesst sich die Spannungsreferenz U2 vom AREF pin trennen.

POWER LED LED1:
Mit Lötbrücke SJ3 kann man LED1 entweder dauernd betreiben oder mit IO9
zusammen einschalten. IO9 ist extern weiterverwendbar.

SJ4 SF1 LED2:
Mit dieser Lötbrücke kann man das LED2 via SPI SCK wie im Original
betreiben oder zu trennen.

SJ5 I2C TWI Pullups:
Mit SJ5 kann man R10 und R11 I2C Pullupwiderstaende aktivieren. Das
erspart externe Widerstände. Mit dem gewählten Wert von 3K9 hat man mit
den üblichen I2C Bausteinen kaum Probleme.

3.3V Spannungsregler U3 (LM2985)
Mittels TP2 kann man in freier Wahl den U3 ein und ausschalten. Ich habe
keinen Pin dafür festgelegt. Ohne Anschluß bleibt er eingeschaltet. Wenn
TP2 auf Masse gelegt wird, ist er abgeschaltet und zieht nur ein paar
uA.

VCC Versorgung:
Ich habe keinen Spannungsregler vorgesehen weil ich diese Bord
hauptsächlich für Batterie betriebene Anwendungen vorgesehen hatte. Als
Batterien kommen die üblichen Verdächtigen in Frage.

Der RAW Eingangspin ist bei mir über F1 SRF an VCC geführt. ZD1 hat 5.6V
und ist als gewisser Schutz gegen versehentliche Überspannung
vorgesehen. Ist nicht perfekt genug zum absichtliche Spielen, aber im
Notfall rettet diese Schutzmaßnahme doch die Schaltung. Also nie
leichtsinnig sein.

SJ7 Lötbrücke:
Mit SJ7 kann man Pin-3 von JP3 an VCC legen oder JP3-Pin3 an RESET.

Quarz:
Als Quarz Bauform wählte ich die altbekannte HC-49 Version um mehr Wahl
in der Festlegung des Quarzes zu haben. Für kritische Timing Anwendungen
läßt sich mit besseren Quarzen so eine bessere Genauigkeit erreichen.

Pinout:
Aus konstruktiven Gründen gibt es zum Original Pro-Mini einige
Unterschiede:
- Die Bord hat 2x16-Pins und 0.8 Zoll Pin Abstand.
- Ein Befestigungsloch ist vorgesehen um die LP festschrauben zu können
und sorgt für genaue Registrierung der Einsteck-Pins falls eine Schraube
vorgesehen wird.

Programmierung:
Um mit dem Arduino IDE arbeiten zu können kann man z.B. das Bord Package
von Watterott verwenden oder irgendwelche andere im Internet findbare
Unterstützung. Ich habe es bis Arduino IDE V1.82 getestet.

https://github.com/watterott/ATmega328PB-Testing

Wer ohne Arduino IDE arbeiten möchte hat sowieso allen Spielraum.  Ich
arbeite sonst meist mit CVAVR.

Fertigung:
Das Datenpaket beinhaltet alle notwendigen Dateien und Stückliste mit
aktuellen Digikey Bestellnummern um die Leiterplatte mit den beigelegten
CAM Daten herstellen zu lassen. Zur Herstellung ist es nur notwendig die
CAM ZIP Datei hochzuladen. Solche Bords kriegt man bei AllPCB für $9 für
10 Stück gemacht.

Die Bord funktioniert bei mir einwandfrei. Für die Serien Kommunikation
verwende ich ein USB Adapter Kabel mit dem CP2102 drin. Das Pinout
dieser Steckverbindung hat die übliche Pro-Mini Anordnung der Pins.
(Wenn der 328PB beim USB Adapter nicht auf RESET reagiert, nicht
vergessen SJ6 zu verloeten).

Ohne eingebauten U3 ist die gemessene Stromaufnahme im Schlafbetrieb
unter 1uA. U3 erhöht diese Stromaufnahme um ein paar uA.

Im Vergleich zu 328P Bords hat man anstatt von 20-IO Pins, 24 IO Pins
zur Verfuegung und doppelt so viele UARTS, SPI, TWI und mehr Timer. Es
ist mir etwas unverstaendlich warum der Mainstream noch nicht auf die
328PB Version umgestellt hat.

Viel Erfolg beim Nachbau jedenfalls, wer am Nachbau interessiert ist.

Nachtrag:
Ich habe noch eine Anschluß Skizze Blatt beigefügt, daß man sich
ausdrucken kann um dann mit der Hand externe Beschaltung dokumentieren
zu können. Normalerweise mache ich das im ECAD, aber da PR99SE nicht so
weit verfügbar ist, ist Papier eine Alternative. Am besten druckt man es
im Format DIN A3 aus wenn das möglich ist.

W.A. schrieb:
> Dann sollte die Module besser in gleicher Entfernung sein, damit die
> Schärfeebene passt.

Stimmt. Man kann ja nix erkennen.....

test schrieb:
> Das ist open Hardware. Jeder kann ganz offiziell Arduinos bauen und
> verkaufen.

Nur das offizielle Logo darf er nicht draufmachen, das ist geschützt.
Solche Fälle gibts auch, das ist nicht erlaubt. Aber ich seh auf keinen
von beiden Fotos oben ein geschütztes Logo.

Ich hab mir vor ewigen Zeiten mal für 6€ nen chinesischen Arduino Uno
gekauft, da prangte ganz dreist der originale Silkscreen mit allen Logos
und Schriftzügen drauf, das war eine dreiste Fälschung. Funktioniert hat
er trotzdem und ich hab auch kein Verlangen den jetzt zum Zoll zu tragen
zwecks Vernichtung wegen gefälschten Markenzeichen, der bleibt schön bei
mir zuhause und steuert weiterhin die Weihnachtsillumination.

Das gleiche Board gabs aber auch bei anderen Chinesen ohne Logo, dagegen
ist nichts einzuwenden.

Ich finde das Gemotze über China Ware auch sehr traurig. Gerade die
Älteren unter uns die früher noch bei Völkner und co. bestellen mussten
mangels Alternativen für eine Wahnsinns Kohle.

Heute bestellt man Elektronik von China für 2EUR inkl. Versand und motzt
am Ende noch drüber. Für den Hobbybastler ist China das beste was
passieren konnte. Vielleicht nicht grade für die europäische Wirtschaft,
aber für uns ein Eldorado.

Der TO kann die aber auch bei reichelt bestellen. ups, kostet aber das
dreifache. So ein Scheiss aber auch.

Den normalen Arduino gibt es auch mit QFN-Gehäuse. Man muss nur den dazu
passenden Schaltplan suchen, hab den neulich gefunden. Die 32 Anschlüsse
enthalten zwei zusätzliche Portpins, aber die sind auf der Platine nicht
weitergeführt, nutzt also wenig. Die Platine ist für beide Gehäuse
ausgelegt.
https://www.arduino.cc/en/uploads/Main/arduino-uno-smd-schematic.pdf
also uno-smd heisst der. Da hat der Mikrocontroller 32 pins, egal ob
TQFP oder QFN.
https://www.arduino.cc/en/uploads/Main/Arduino_Uno_Rev3-schematic.pdf
das war der mit 28 pins, alles auf der Arduino-Seite etwas versteckt.

Ich denke in China geht die Wildwestzeit auch mal zu Ende, dann wollen
die auch kostendeckende Bezahlung haben.

Gerhard O. schrieb:
> Wenn es interessiert sind im Anhang sind die verlangten Unterlagen zu
> finden.

Vielen Dank, Sehr interessant!

Jemand schrieb:
> wird der
> Controller wahrscheinlich Fake sein

Sind schon jemals irgendwo auf der Welt gefakte AVRs aufgetaucht? Oder
bist Du der erste der einen findet (auf nem Foto zweifelsfrei
identifiziert)?

Datecode würde ich auf 1714 schätzen (leider geben die Pixel nicht mehr
her), also April 2017.
Der Verkauf ans Microchip war 2016, das Logo wurde aber wimre erst
später geändert.
Sven hat das Modul auch als "bisheriges" bezeichnet, kann also schon ein
paar Monde in der Schublade gewesen sein.

Natürlich ist das kein Beweis das es kein Fake ist, aber es ist auch
keiner, das es einer ist... ;)
