Forum: HF, Funk und Felder ADF4351 et al. : Performance Messungen und Diskussion


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert

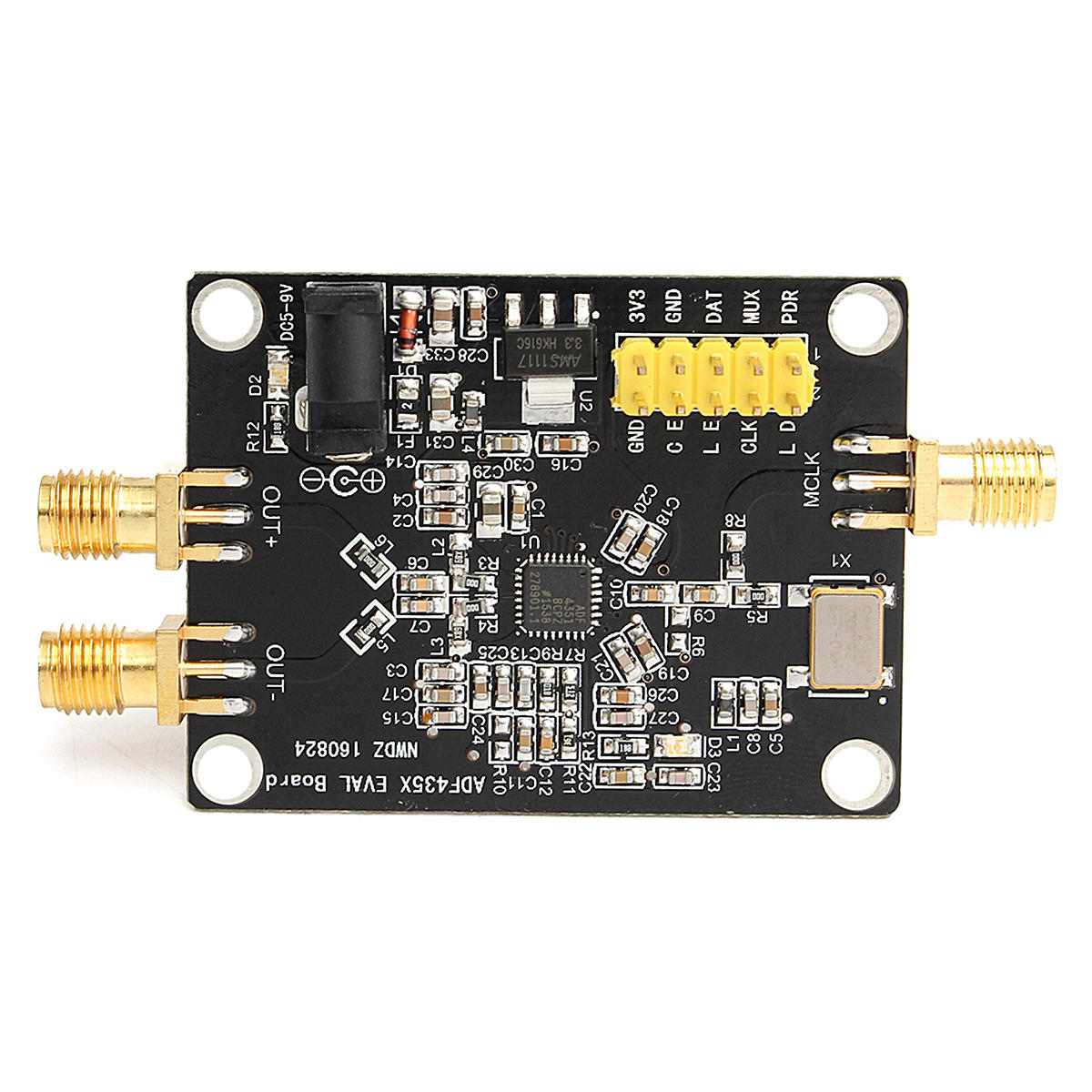

Weil as Thema ADF4351 sich zu sehr von dem alte Tread Verstärker
1-1500MHz 1Watt entfernt starte ich hier mal einen neuen Tread welches
speziell den ADF4351 als Rastergenerator in einen HF Wobbler des Typs
Swob5 von Rohde&Schwarz eingesetzt wurde.

Ralph Berres

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nur für den Zusammenhang aus dem anderen Fred.

Ralph B. schrieb:
> Frickel F. schrieb:
>> Ich könnte auch ein paar Messungen mit dem ADF4351 machen. Ich habe 2
>> China Boards hier, eins original und eins umgefrickelt mit Cs und TCXO.
>>
>> Nennt mir dazu die Frequenzen und was noch so nötig ist und ich starte
>> die Messungen.
>
> Ralph B. schrieb:
>> Angehängte Dateien:
>>
>
> Bitte mal vergleichen, ob das in Beitrag 5977524 rechte Bild bei dir
> auch so erscheint. Insbesonders Rauschsockel und Nebenlinien
> interessieren mich.
>
> Ralph Berres

Kannst Du damit schon etwas anfangen?

Sind Beide Module.

Wen Du andere Einstellung oder was auch immer brauchst, gerne!

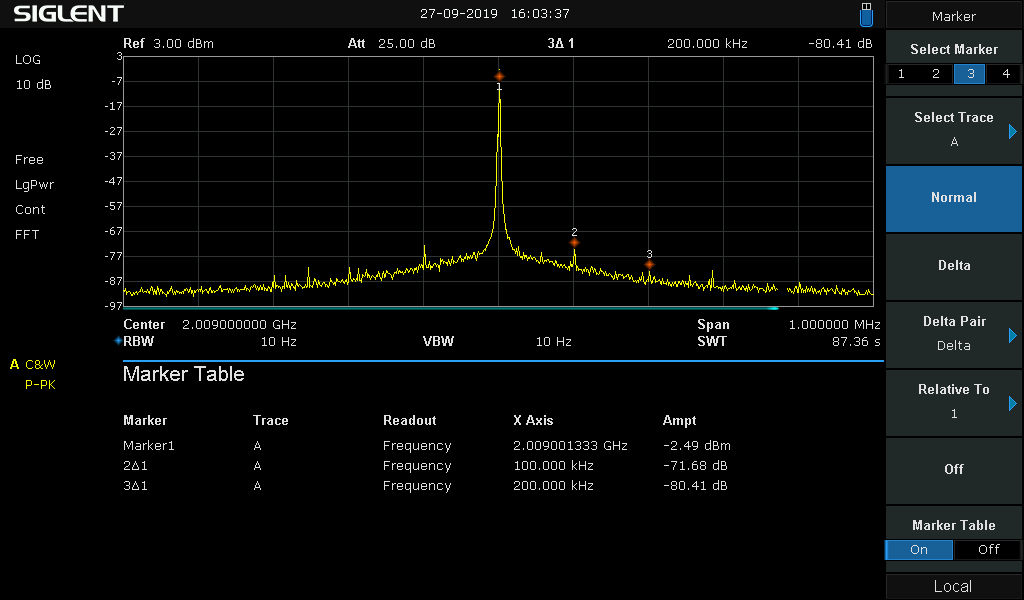

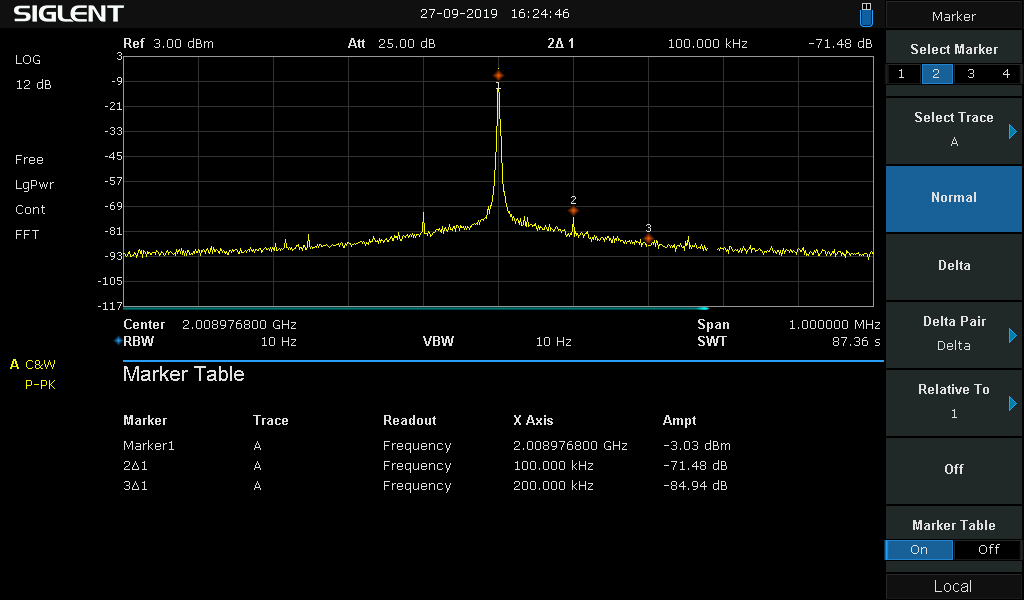

Png4 - Mit extra Cs und TCXO
Png6 - Original.

: Bearbeitet durch User
von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich wollte es schon voreilend erwähnen hatte es aber dann vergessen:

Frequenzgrenze 2200 MHz:

Unterhalb dieser Frequenz wird der VCO geteilt herausgeführt.
Das ist nicht weiter schlimm, aber täuscht bessere Nebenlinien-
abstände vor was den Hauptbereich 2.2 bis 4.4GHz betrifft.

Jeder Faktor 2 in der Frequenzteilung am Ausgang (HF-Aus-
kopplung) kann im Idealfall die Nebenlinienabstände um
20*log10(2) verbessern, was hier bereits zuschlägt weil die
Messung unter 2.2 GHz stattfand.

Hier ist die Phasendetektor-Frequenz auf 100KHz gesetzt was
natürlich die Unterdrückung durch das Loop-Filter schlecht
aussehen lässt.

Meine Aussage im Nachbar-Thread

HF Pfuscher schrieb:
> Nachdem ich jetzt bereits einige Messungen mit ADF4351 und
> ADF5355 (beides also PLLs, Phasendetektor + Feedback-Teiler +
> Referenz-Teiler mit integriertem VCO) wage ich zu behaupten
> dass diese nicht für anspruchsvolle nebenlinienarme Lösungen
> geeignet sind.

bezog sich auf Nebenlinien vom Phasendetektor die nicht vom
Loop-Filter unterdrückt werden können da der Phasendetektor
mehr oder weniger direkt auf den VCO wirkt.

Natürlich lassen sich die nicht übersprechenden Nebenlinien
durch eine geeignete Wahl von hoher Phasendetektor-Frequenz
und kleiner Loop-Bandbreite normalerweise wirksam unter-
drücken.

von Ralph B. (rberres)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Kannst Du damit schon etwas anfangen?

vergleichen wir das mal mit meinen Messungen

jetzt noch mal ein paar unscharfe Bilder ( sorry ich bekomme es mit der
Kamera nicht besser hin, aber ich glaube man kann das wichtige erkennen.

Einstellung war jetzt mal nicht im Wobbelbetrieb, sondern als
Signalgenerator bei abgeschalteten Wobbeln, also Dauerstrich.

Das Signal was zum Mischer geht.

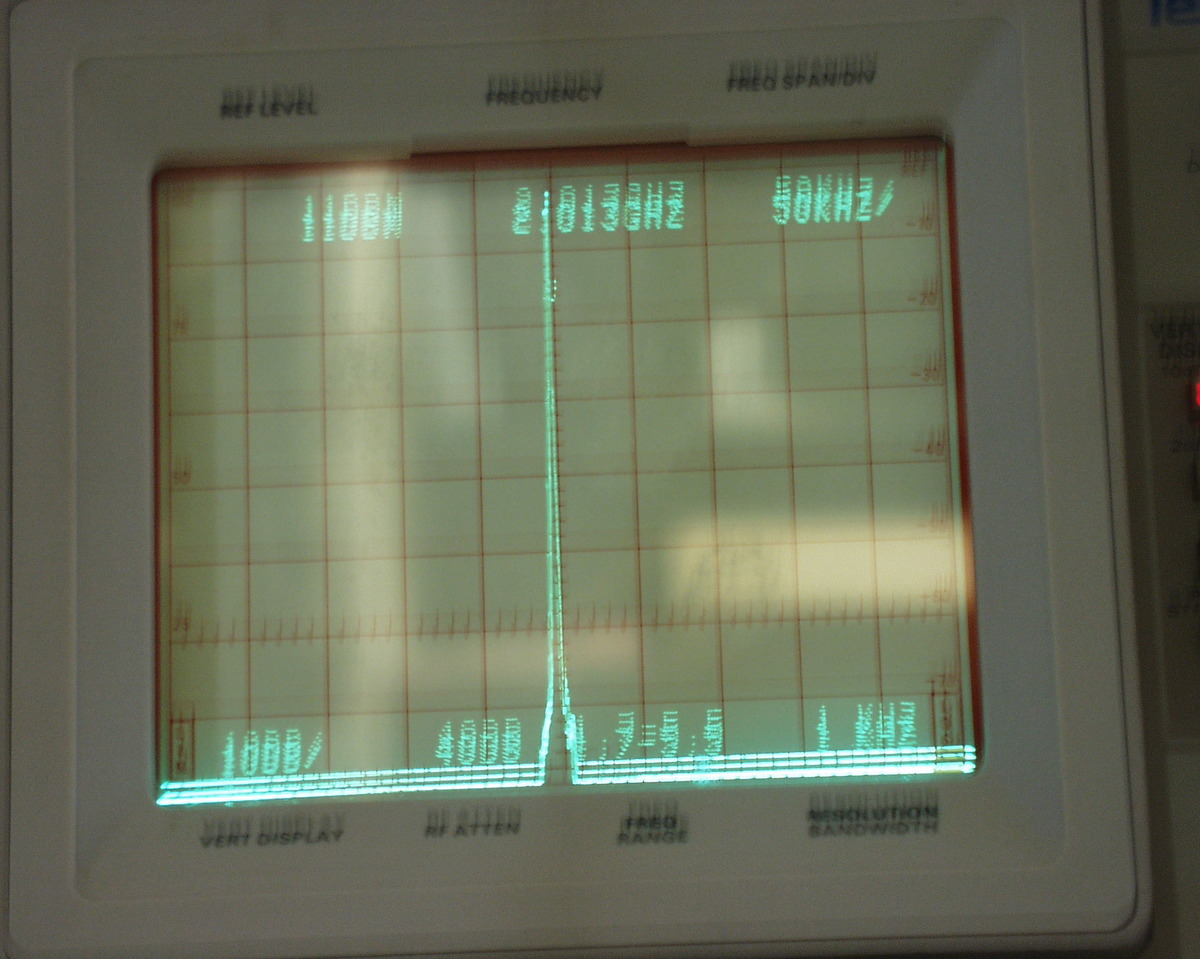

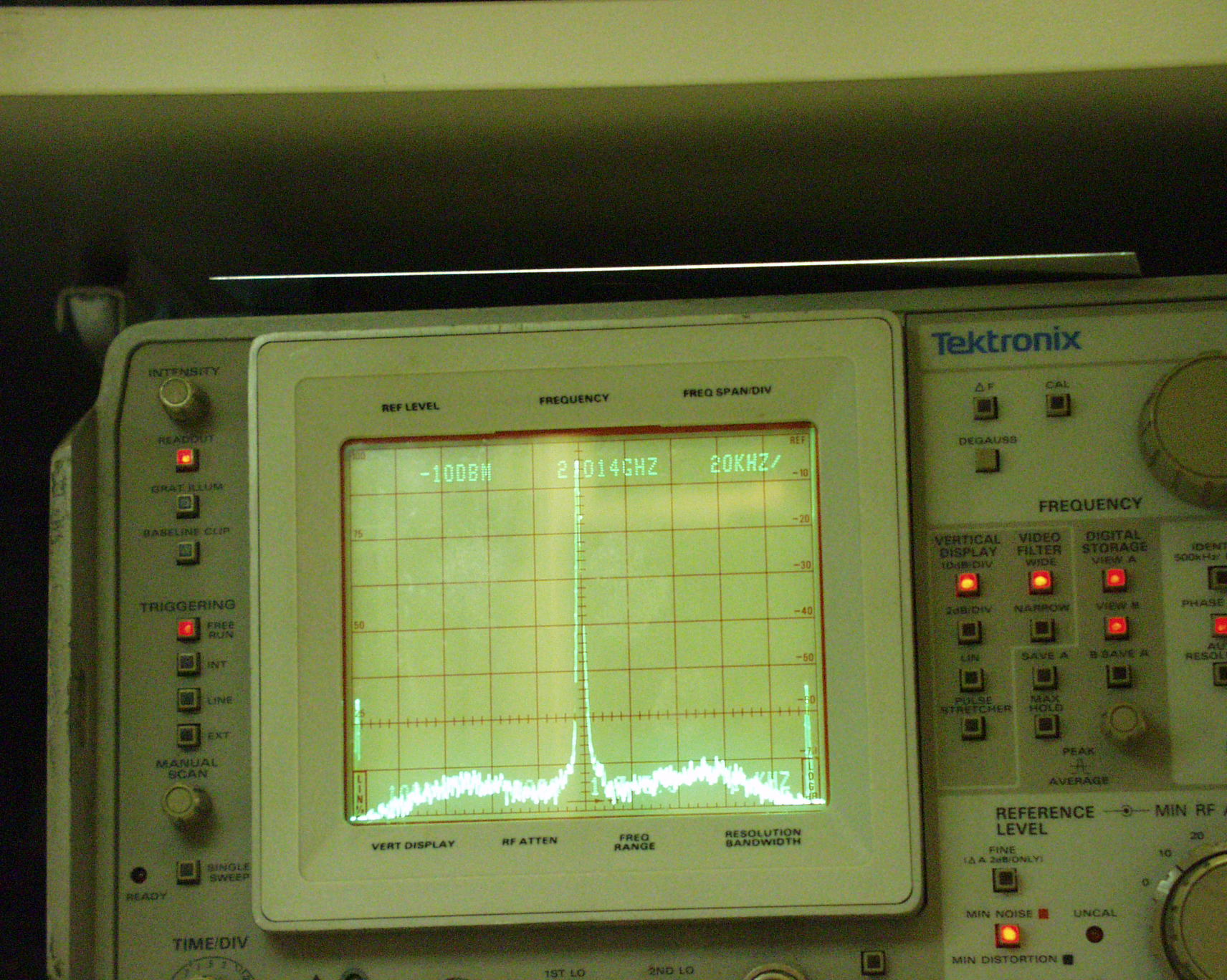

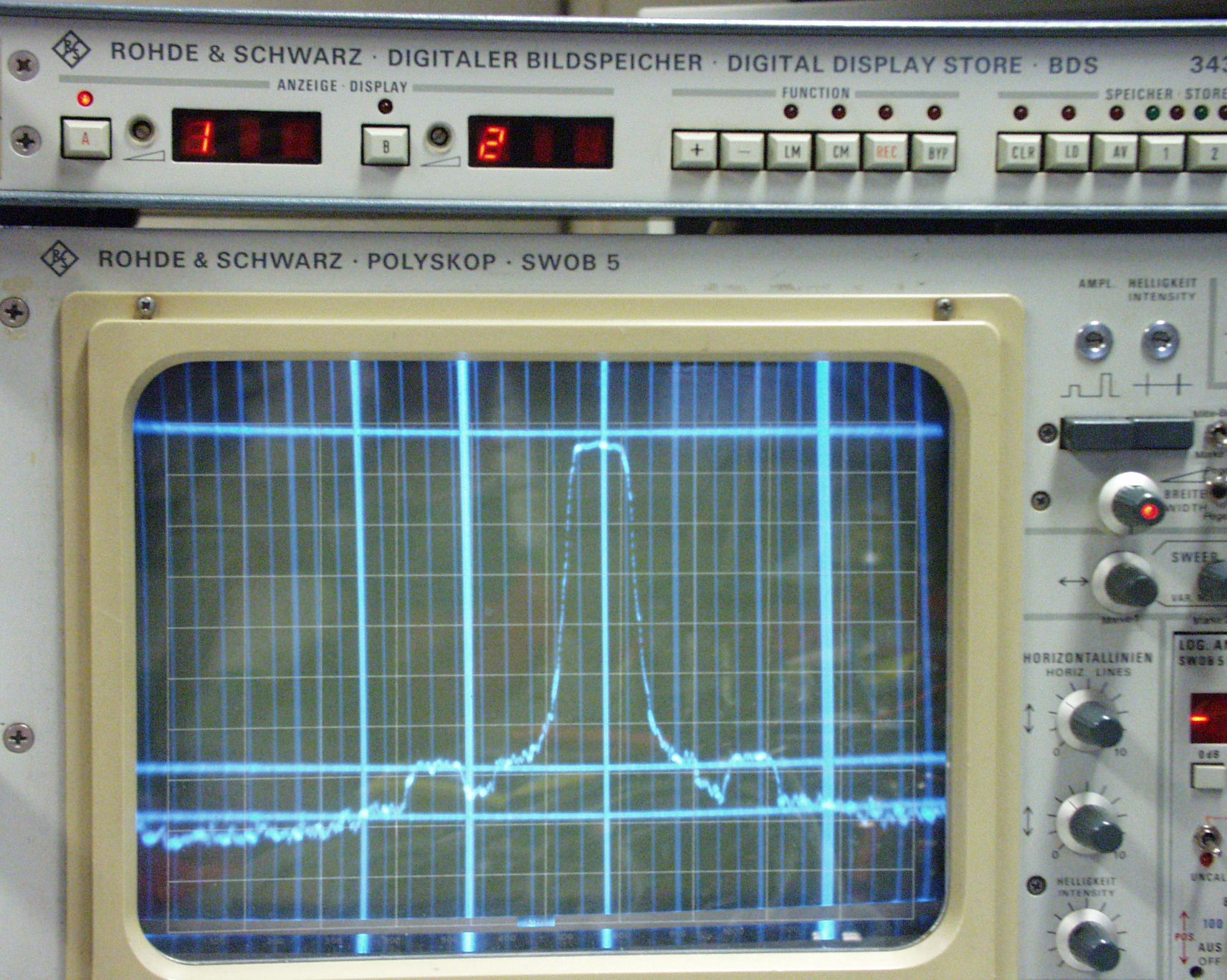

Bild 1 ADF 4351 1KHz Bandbreite 50Khz/Teil 100Hz VBW 100Hz Mitte
2,013GHZ

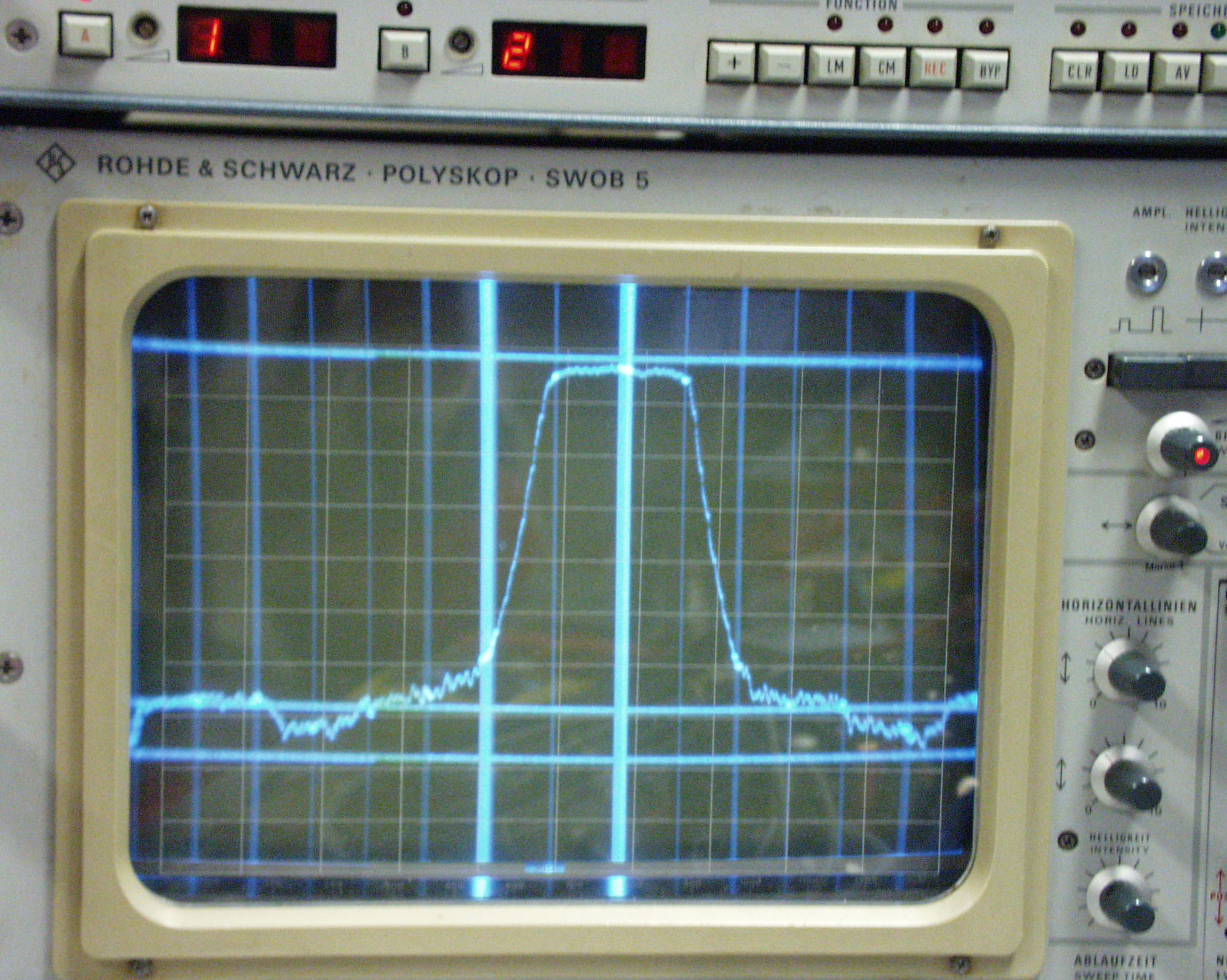

Bild 2 SMHU gleiche Einstellung am SA

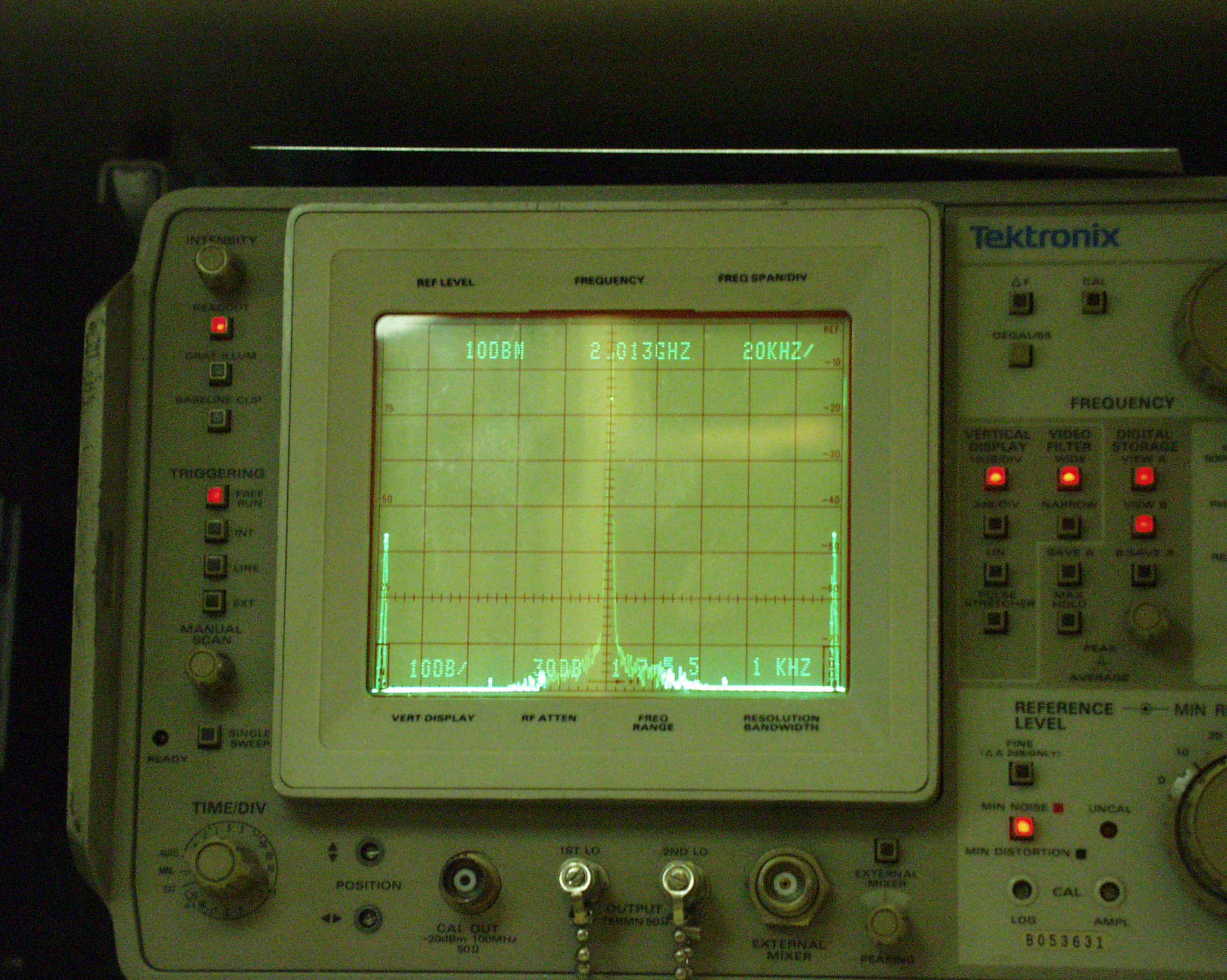

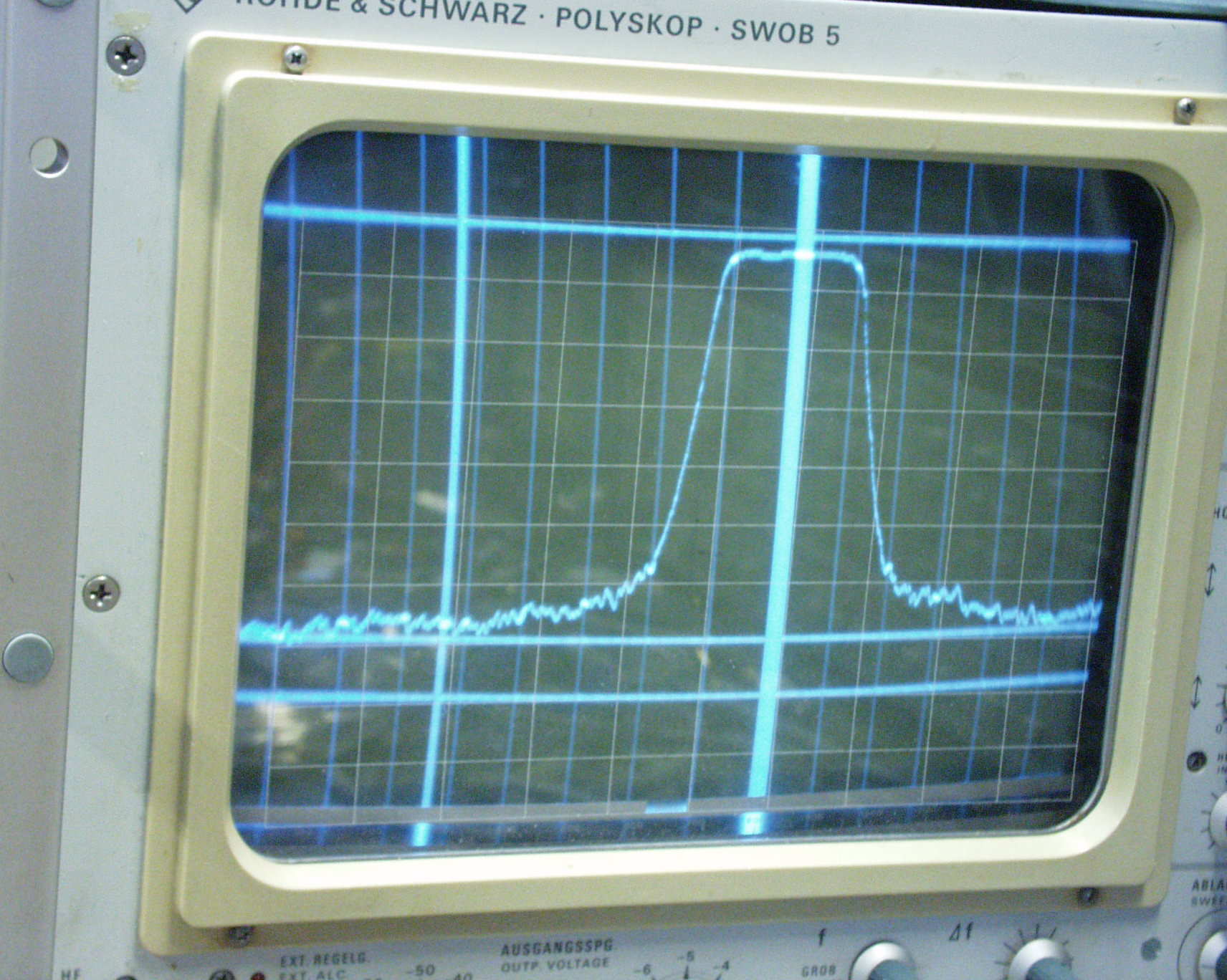

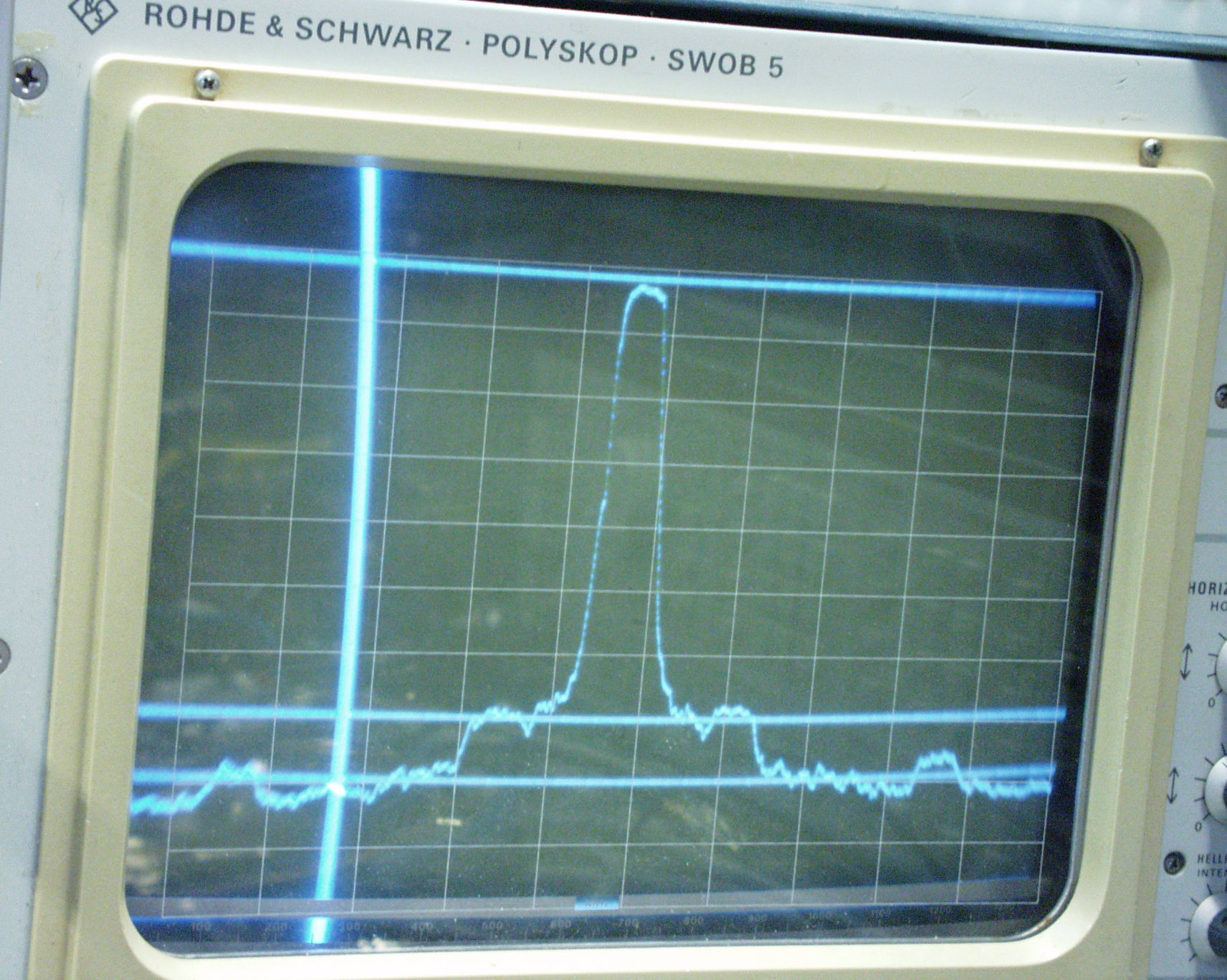

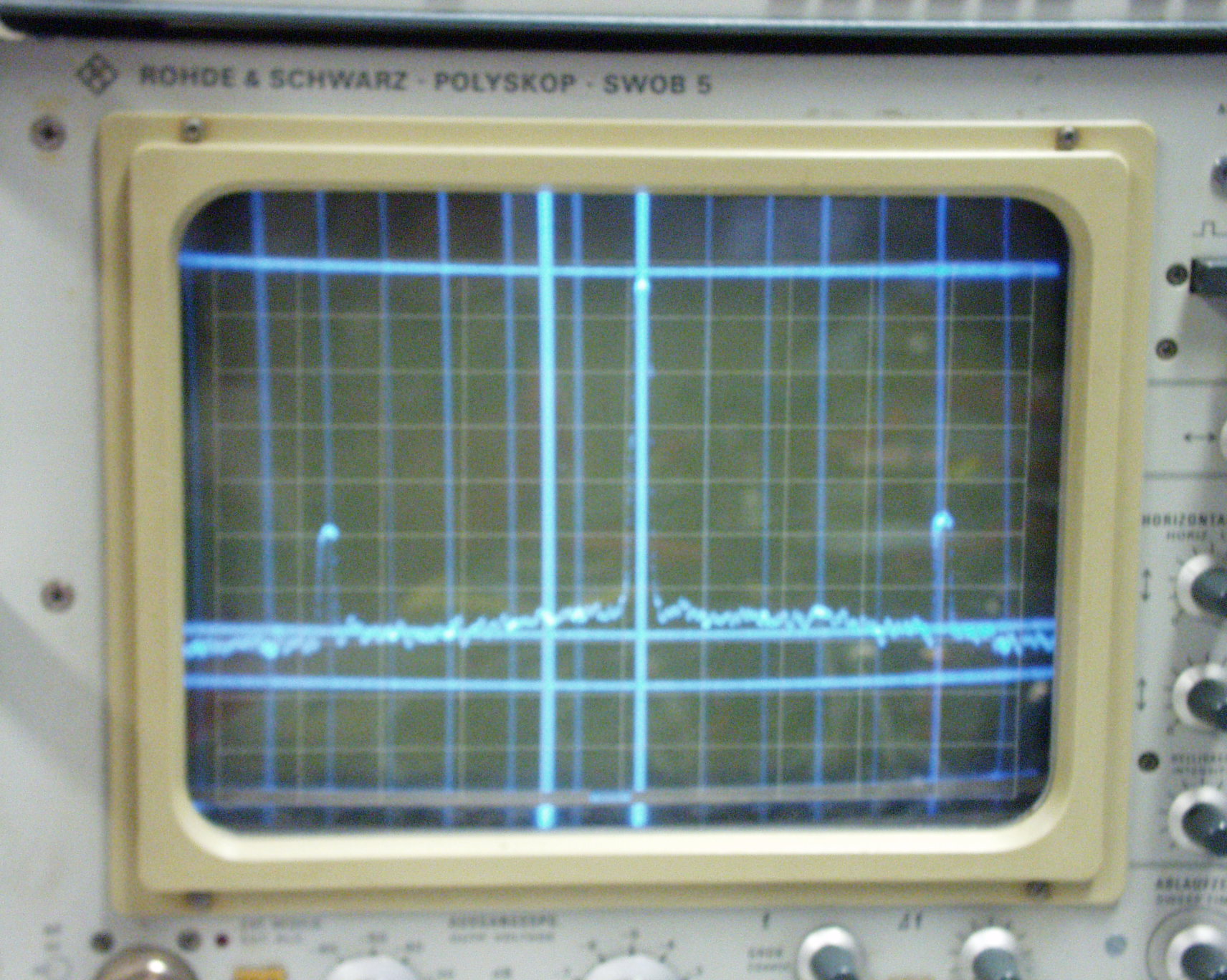

Das Signal am Ausgang des Swob5 hier kommen ca 12MHz raus

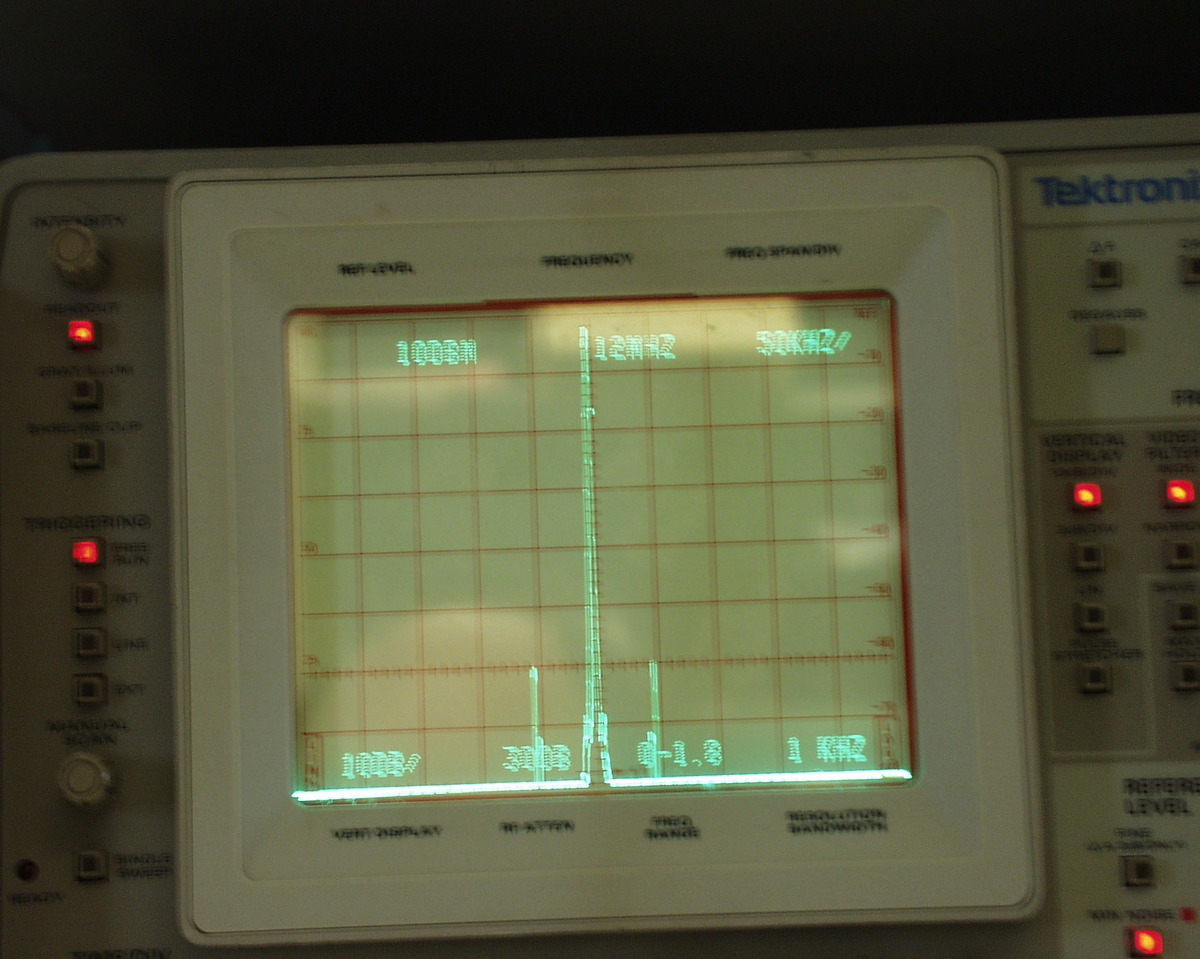

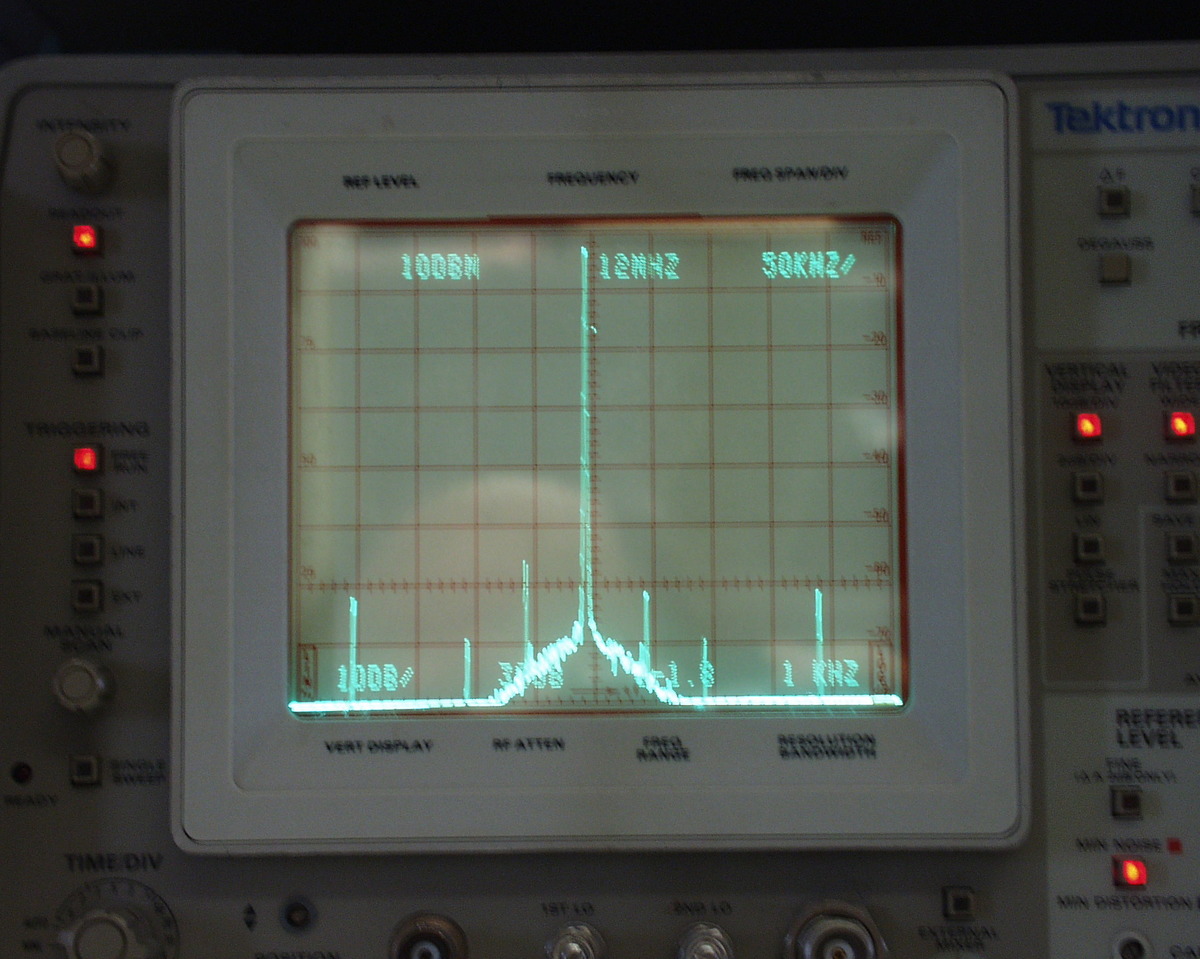

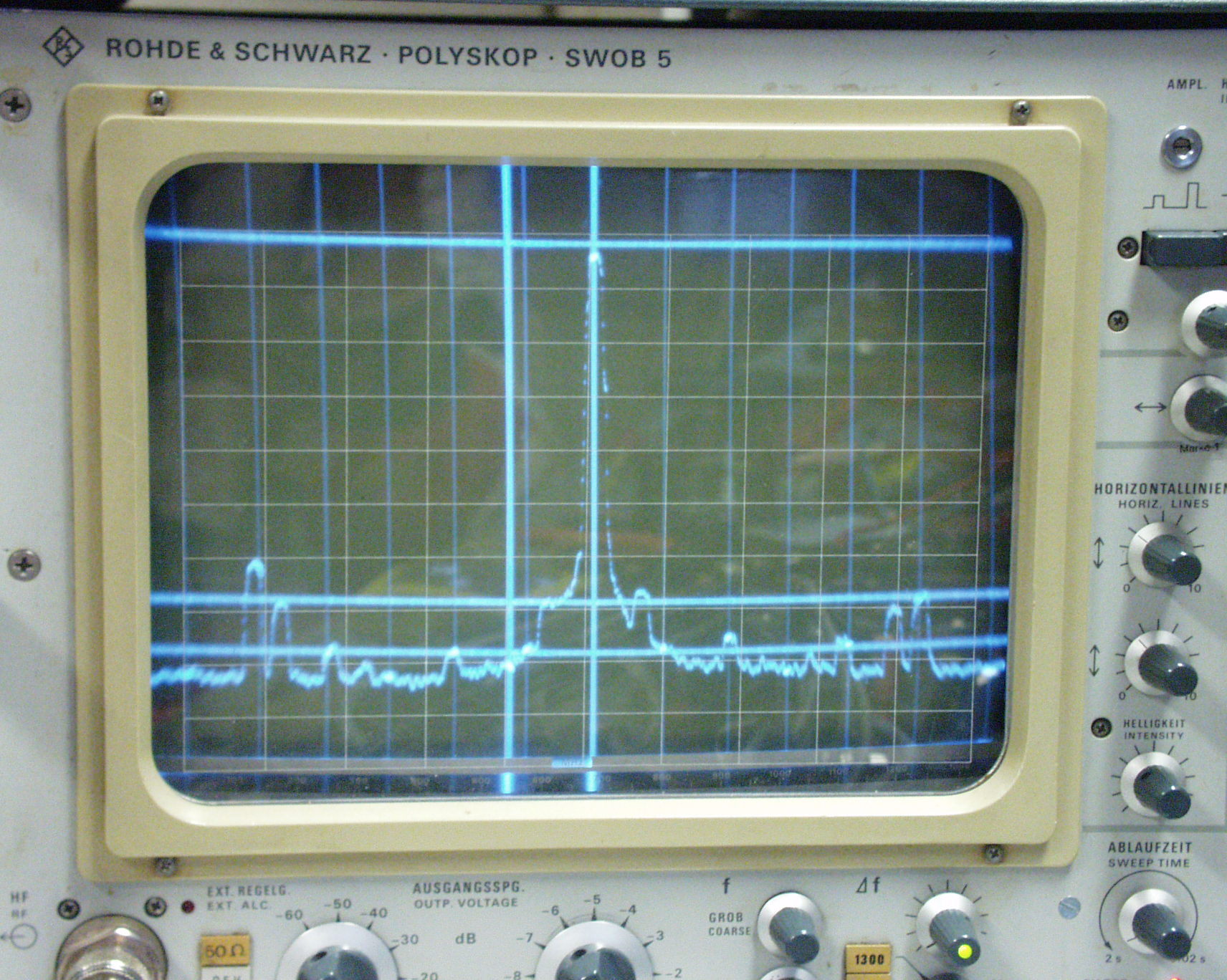

Bild 3 ADF 4351 1KHz Bandbreite 50Khz/Teil 100Hz VBW 100Hz Mitte 12 MHZ

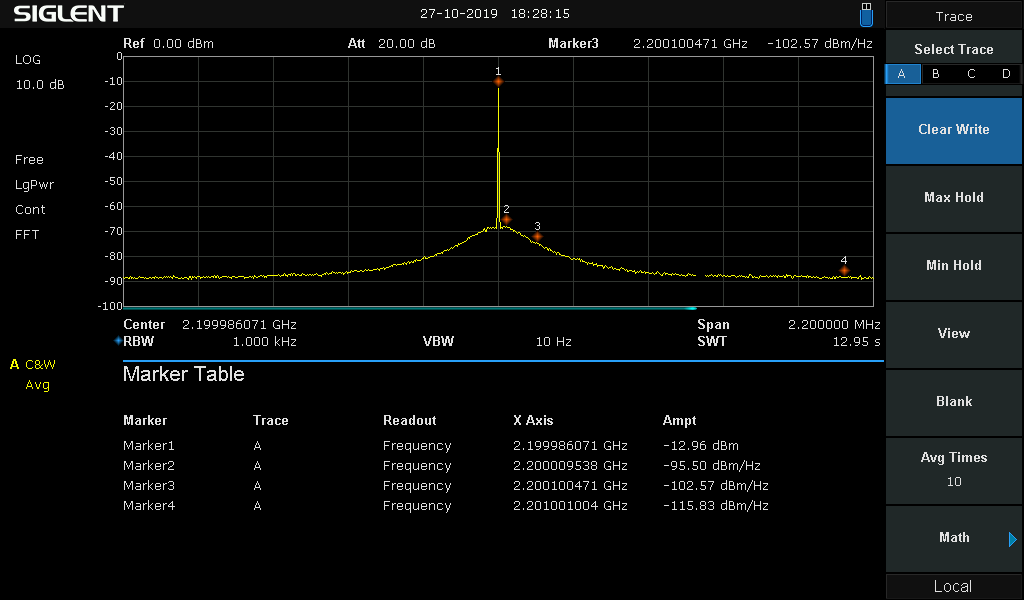

Bild 4 SMHU gleiche Einstellung am SA

Man sieht unabhängig ob vom adf oder SMHU zwei Seitenlinien im Abstand
von 50KHz am Ausgang des Swob5, die da eigentlich nicht hingehören.
Die Differenzen der Mittenfrequenz kommt von der Frequenzschätzanzeige
des Tek492

bei dir scheint es doch etwas besser auszusehen.

Allerdings gibt es bei mir einen Unterschied.

Ich habe direkt paralell zum Phasenvergleicherausgang einen 100nF gegen
Masse geschaltet. Dadurch ist die PLL natürlich sehr langsam geworden
und das Phasenrauschen des VCOs dominiert bei mir jetzt.

Aber in der Originalbestückung war die Rauschglocke noch viel schlimmer.

Die ging am Träger bis auf -40dbc hoch und hatte erst in 1MHz Abstand
-60dbc. Das war für mich völlig unbrauchbar. Man hat selbst die
gewobbbelte Kurve kaum noch erkannt.

Man sollte ja jetzt glauben das im Originalfalle das Rauschen des
Quarzoszillators in Trägernähe  dominiert. Es ist zwar nur ein einfacher
SMD Baustein doch so schlecht kann er eigentlich nicht sein. Die Ursache
muss also woanders liegen.

Ralph Berres

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

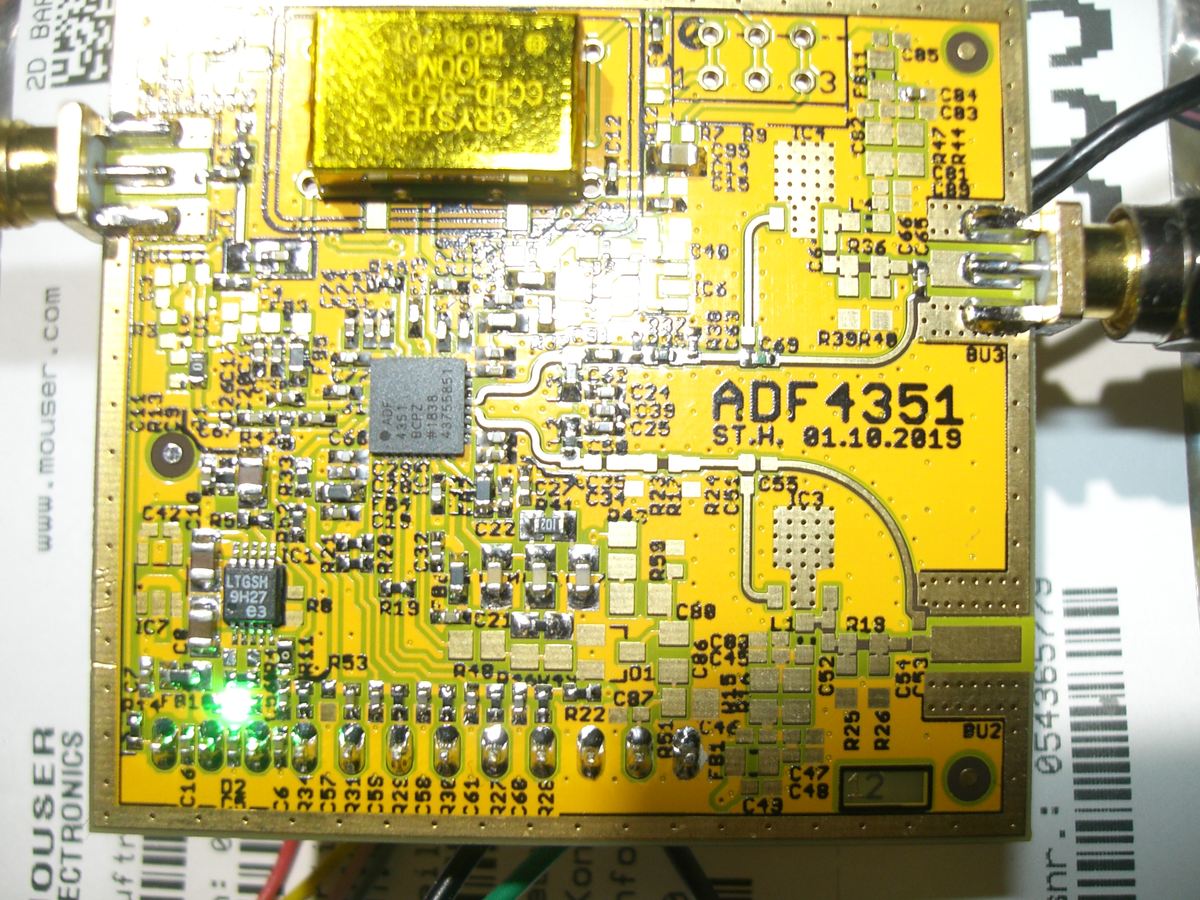

Ich habe mir erst mal das nötige Setup zusammen gestellt, so das ich
nicht bei jeder Messung alles um frickeln muss. Ich füttere jetzt beide
Module Parallel, beide bekommen die gleiche Ref-Clk und beide bekommen
die gleiche Versorgung.

Mit LM723 meine ich die Geschichte von hier und ich denke mal das ist
doch ganz gut beides miteinander zu verbinden.
Beitrag "Low Noise mit LM723"

Insgesamt bekomme ich so 4 Messungen auf ein Bild, was ich ganz gut
finde zum direkten Vergleich.

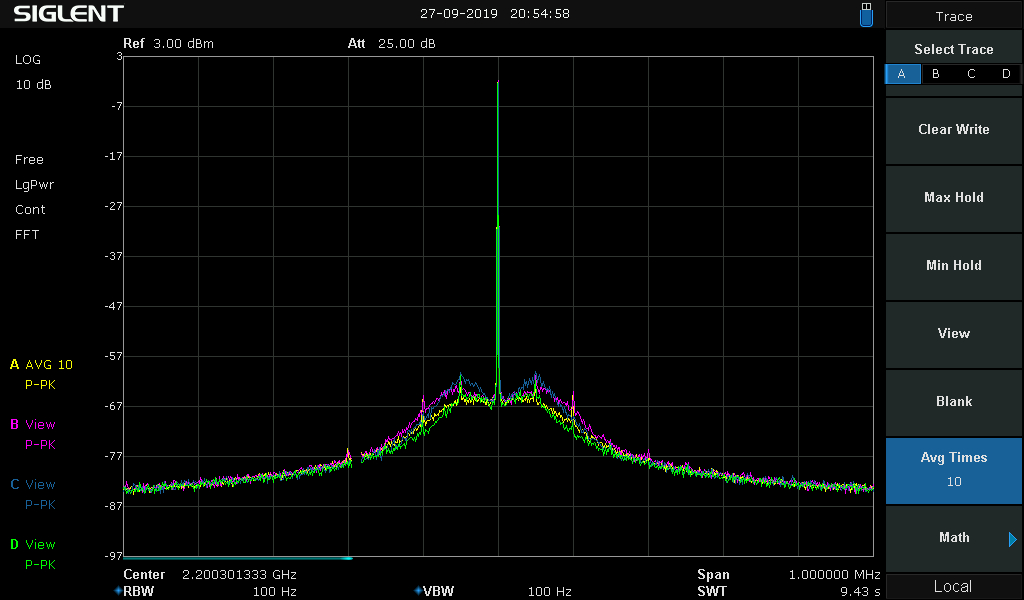

Messungen Nebenlinien bei 2,2003Ghz im Fractional-Mode.
PNG9:
Reg2: Low noise mode
Blau - Original
Pink - Umbau
Gelb - Original + LM723
Grün - Umbau + LM723

PNG10:
Reg2: Low spur mode
Blau - Original
Pink - Umbau
Gelb - Original + LM723
Grün - Umbau + LM723


Ich mache gleich noch mal eine Durchgang bei 2,4Ghz den da waren die
Unterschiede glaube ich deutlich größer.

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> vergleichen wir das mal mit meinen Messungen
Kann man das jetzt überhaupt vergleichen? Meine Messung war doch im
Integer Mode.


> Allerdings gibt es bei mir einen Unterschied.
>
> Ich habe direkt paralell zum Phasenvergleicherausgang einen 100nF gegen
> Masse geschaltet. Dadurch ist die PLL natürlich sehr langsam geworden
> und das Phasenrauschen des VCOs dominiert bei mir jetzt.
>
> Aber in der Originalbestückung war die Rauschglocke noch viel schlimmer.
>
> Die ging am Träger bis auf -40dbc hoch und hatte erst in 1MHz Abstand
> -60dbc. Das war für mich völlig unbrauchbar. Man hat selbst die
> gewobbbelte Kurve kaum noch erkannt.
>
> Man sollte ja jetzt glauben das im Originalfalle das Rauschen des
> Quarzoszillators in Trägernähe  dominiert. Es ist zwar nur ein einfacher
> SMD Baustein doch so schlecht kann er eigentlich nicht sein. Die Ursache
> muss also woanders liegen.
>
> Ralph Berres

Bei dem Umgebauten Bord von mir war ich auch am Loop-Filter dran, aber
so wirklich einen großen unterschied hat das nicht gemacht. Ich denke
mal da noch mal ADIsimPll zu bemühen könnte nicht schaden.

Was den Original Ref-Clk betrifft, der ist auf meinen Boards eine
Katastrophe. Ich könnte jetzt nicht mal genau sagen wie schlimm, da
hatte ich auch keine Lust noch Energie dran zu verschwenden, deshalb
sind die bei mir gleich außer Gefecht gegangen.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Ich habe mir erst mal das nötige Setup zusammen gestellt, so das ich
> nicht bei jeder Messung alles um frickeln muss. Ich füttere jetzt beide
> Module Parallel, beide bekommen die gleiche Ref-Clk und beide bekommen
> die gleiche Versorgung.

sag mal was ist das für ein Programm und wie wird das mit dem
China-Modul zusammengeschaltet?

Vielleicht wäre das die Möglichkeit mal selbst mit Einstellungen zu
spielen und sich das Ergebnis direkt am Spektrumanalyzer anzuschauen.

Ralph Berres

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert

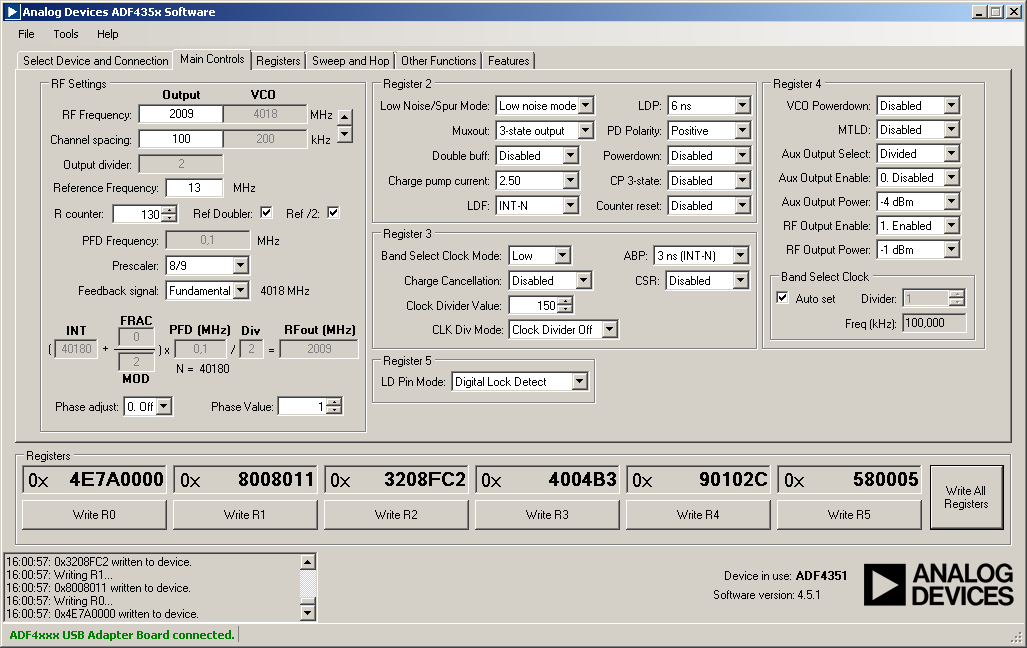

Die Software ist von Analog Devices selber.

https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/EVAL-ADF4351.html#eb-documentation

Als Schnittstelle benutze ich...
eBay-Artikelnummer:
202385589764

Hat auf Anhieb funktioniert.

Ps.:

Susammen schalten.

PA0 = LE
PA1 = CLK
PA2 = DATA

Na und halt 5V + GND.

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

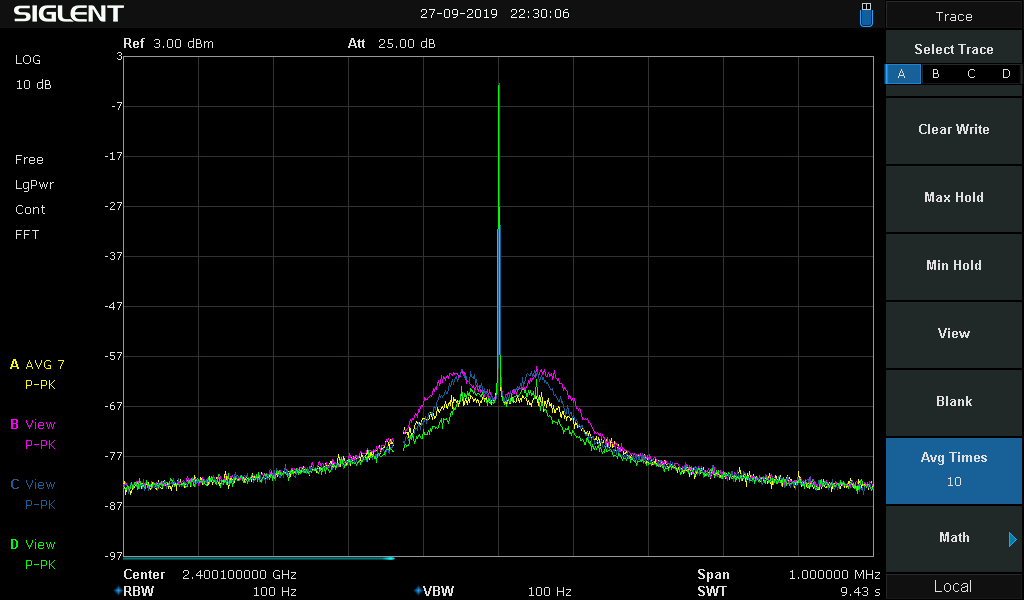

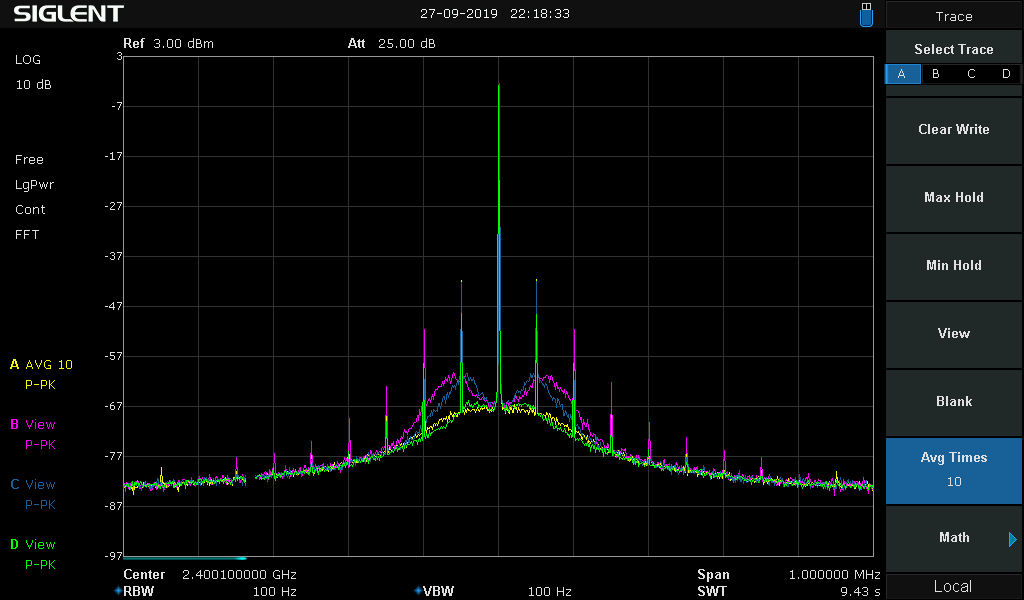

Noch mal das ganze, bloß bei 2,4001Ghz.

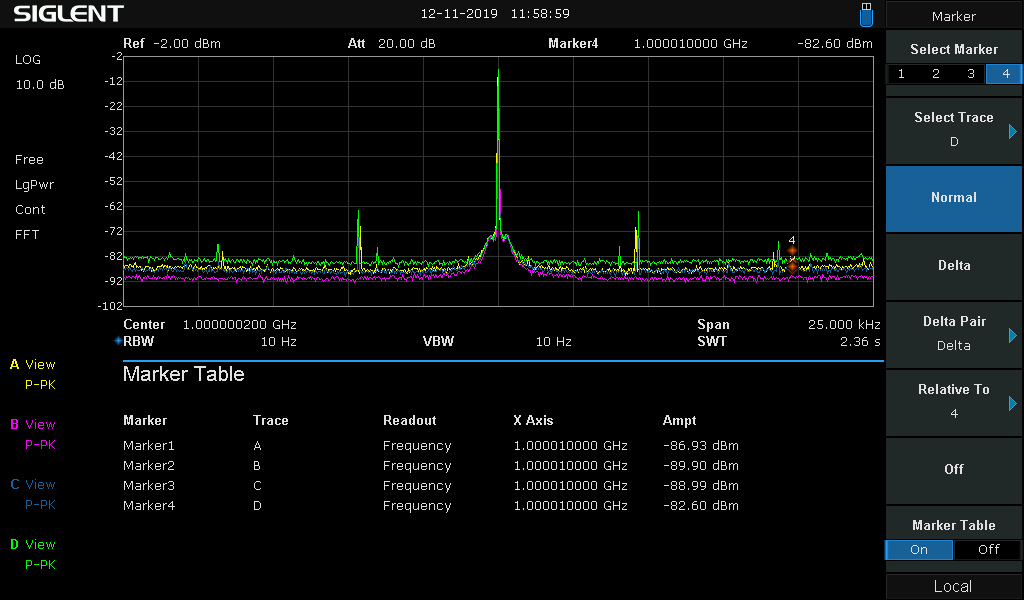

PNG11:
Reg2: Low noise mode
Blau - Original
Pink - Umbau
Gelb - Original + LM723
Grün - Umbau + LM723

PNG12:
Reg2: Low spur mode
Blau - Original
Pink - Umbau
Gelb - Original + LM723
Grün - Umbau + LM723


Ich denke mal die zusätzlichen Cs und eine Rausch ärmere Spannung tun
dem ADF ganz gut.

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

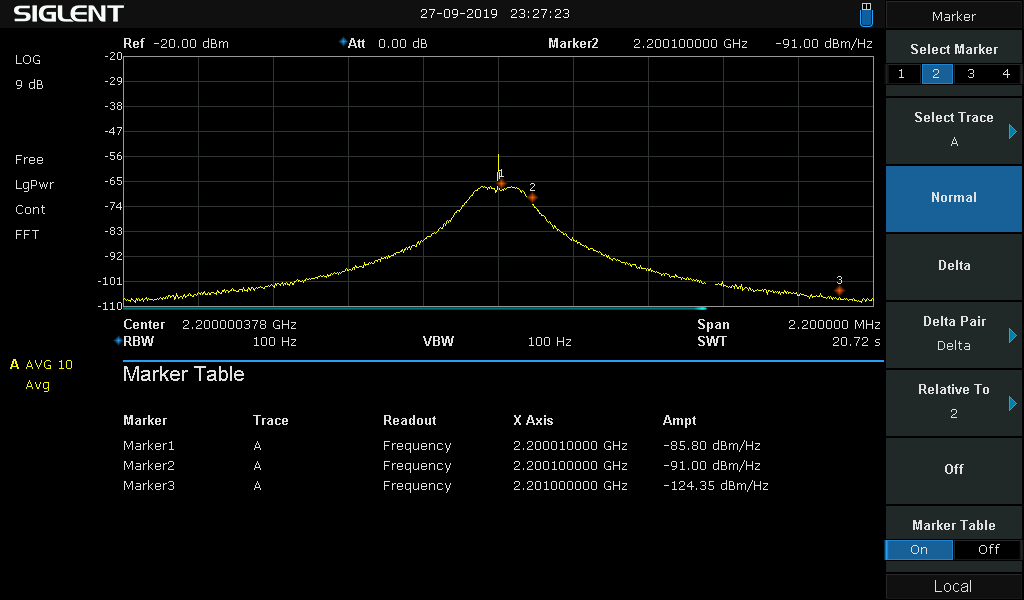

Ob man das noch besser hinbekommt?

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Was ich festgestellt habe, die Software in dem Link bei Analog Device
ist wohl die 4.5.0, die ich hier auf meine Rechner habe ist die 4.5.1.

Da habe ich mich gefragt wo ich die wohl her habe. :D

Und zwar von hier:
https://ez.analog.com/rf/f/q-a/75978/adf4350-and-adf4351-evaluation-board-control-software

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Die Software ist von Analog Devices selber.
>
>
https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/EVAL-ADF4351.html#eb-documentation
>
> Als Schnittstelle benutze ich...
> eBay-Artikelnummer:
> 202385589764
>
> Hat auf Anhieb funktioniert.
>
> Ps.:
>
> Susammen schalten.
>
> PA0 = LE
> PA1 = CLK
> PA2 = DATA
>
> Na und halt 5V + GND.

Frickel F. schrieb:
> Und zwar von hier:
>
https://ez.analog.com/rf/f/q-a/75978/adf4350-and-adf4351-evaluation-board-control-software

erst mal besten Dank. Das USB Board habe ich mir so eben bei Ebay
bestellt.

wie und was hattest du mit dem LM723 realisiert?

Der Unterschied der Rauschglocke zwischen low noise und Low spur scheint
ja nicht sonderlich groß zu sein, aber bei den Nebenlinien schon. Sobald
ich dieses Ebay Board habe werde ich mal im Swob testen wie groß der
Unterschied wirklich ist.

In dem jetztigen Aufbau kann ich es nicht ändern, da ich keinen Zugriff
auf den Quellcode habe.

Das muss ich den Autor der Software bitten das zu ändern. Dafür muss ich
aber erst mal genau wisen was zielführend ist, und was er ändern soll.

Ralph Berres

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> wie und was hattest du mit dem LM723 realisiert?

Ich bin auf den Trip gekommen und habe mir Messtechnik gefrickelt um das
Rauschen von Spannungsreglern zu messen. Zu dem LM723 gab es schon
einige Veröffentlichungen in dem Zusammenhang und da ich den LM723 so
lange es den gibt nie angefasst habe, da dachte ich "musste dir mal
anschauen".

In dem Link im ersten Post ist auch der V-Regler(in Gün) gemessen der
bei mir auf dem ADF Board sitzt. Später sind dann noch mal Messungen zum
LM723 so wie ich es jetzt in betrieb habe.

Das sind dann auch die Messungen 3 und 4 die ich jetzt immer mit den ADF
Boards mache.

> Der Unterschied der Rauschglocke zwischen low noise und Low spur scheint
> ja nicht sonderlich groß zu sein, aber bei den Nebenlinien schon.

Aber nen paar db sind es schon.

> Sobald
> ich dieses Ebay Board habe werde ich mal im Swob testen wie groß der
> Unterschied wirklich ist.
>
> In dem jetztigen Aufbau kann ich es nicht ändern, da ich keinen Zugriff
> auf den Quellcode habe.
>
> Das muss ich den Autor der Software bitten das zu ändern. Dafür muss ich
> aber erst mal genau wisen was zielführend ist, und was er ändern soll.
>
> Ralph Berres

Vorschlag, ich schmeiße alles in ein Karton und bringe das heute noch
zur Post. ;)

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Vorschlag, ich schmeiße alles in ein Karton und bringe das heute noch
> zur Post. ;)

Das könnte eventuell hilfreich sein, um festzustellen, ob es an meinen
Aufbau oder doch an dem ADF4351 liegt. Denn ich muss den ADF ja für den
Test nicht wobbeln, sondern nur ein feste Frequenz einstellen.

OK den Pegel muss ich vorher auf +13dbm bringen. Das kann ein MMIC.

Das ganze wäre dann ein autarker Oszillator, welches ich statt dem SMHU
einspeise.

ehe ich auf den Vorschlag eingehe, sollte wir uns aber erst mal über die
mir entstehende Kosten unterhalten.

Ich könnte dir die ganze Sache ja auch hinterher zurück senden, wie es
dir am genehmsten ist.

Die von dir vorgeschlagene Baugruppe welches ich bestellt habe kommt
wohl erst Ende Oktober bis Mitte November. Bis dahin kann ich meine
Erkenntnisse nur schwer vermehren.

Sollen wir das weitere per PN machen?

Ralph Berres

von Eric (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Ralph

Wir haben uns mit Thomas DG8SAQ 2014 auch mit Rauschmessungen
beschäftigt.
Dort haben wir auch das Rauschen des LM723 gemessen, der wirklich ein
extrem niedriges Rauschen hat.
Du findest die Messungen und Vergleiche hier
http://www.dg8saq.darc.de/

HamRadio 2014 Vortrag (deutsch)

Grüße Eric (ja, der den Du kennst :-) )

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Eric schrieb:
> Dort haben wir auch das Rauschen des LM723 gemessen, der wirklich ein
> extrem niedriges Rauschen hat.

hallo Eric

den wollte ich auch einsetzen.

Ralph

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> ehe ich auf den Vorschlag eingehe, sollte wir uns aber erst mal über die
> mir entstehende Kosten unterhalten.

Ähm, welche Kosten?

Wen Du es mir zurück schickst, dann ist alles Ok, ich will nichts weiter
dafür haben!

Mach solange wie Du brauchst, wen Du was ändern willst mach das bitte.

Wen es Dich weiter bringt ist das Ziel erreicht. ;)

> Sollen wir das weitere per PN machen?

Ja, machen wir so.

Ich beschrifte jetzt nur noch alles damit Du nichts suchen musst und wen
ich dann Deine Anschrift habe geht es ab zur Post.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Habe dir gerade eine PN geschrieben.

Ralph Berres

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Habe dir gerade eine PN geschrieben.

Ich wäre fast am Capatscha gescheitert. :D

Eric schrieb:
> Wir haben uns mit Thomas DG8SAQ 2014 auch mit Rauschmessungen
> beschäftigt.
> Dort haben wir auch das Rauschen des LM723 gemessen, der wirklich ein
> extrem niedriges Rauschen hat.
> Du findest die Messungen und Vergleiche hier
> http://www.dg8saq.darc.de/
>
> HamRadio 2014 Vortrag (deutsch)

Also ihr habt das verbrochen, schön angefix habt ihr mich da, Tis... :P

Ne, im ernst, ein ganz ganz großes D_A_N_K_E an der stelle, ist ein
spannendes Gebiet wo ich mir vorher nie so wirklich einen Kopf drüber
gemacht habe.

Wäre schön wen Du den anderen beteiligten OMs auch mal ein dickes Danke
ausrichten könntest.

Gruß

: Bearbeitet durch User
von Eric (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Wäre schön wen Du den anderen beteiligten OMs auch mal ein dickes Danke
> ausrichten könntest.

mache ich gern, nur mit Frickelfritze werden die wenig anfangen können
:-)

Gruß Eric

von michaelM offline (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Ne, im ernst, ein ganz ganz großes D_A_N_K_E an der stelle, ist ein
> spannendes Gebiet wo ich mir vorher nie so wirklich einen Kopf drüber
> gemacht habe.

Ich stimme gerne ein: DANKE!

Ich such nur immer noch jemanden, der zufällig die 723-Ref für sich
alleine gemessen hat; ich würde zu gerne wissen, wieviel die restliche
Anwendungsschltung des Reglers zum Rauschen beiträgt.

Soweit O.T., sorry an Ralph und Mitschreiben.

Gru0 Michael

von michaelM offline (Gast)


Bewertung
0 lesenswert
nicht lesenswert
....Mitschreibende...  !

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Ich war gestern bei einen befreundeten Funkamateuer , der sowohl einen
Siglent Spektrumanalyzer mit Mitlaufgenerator besitzt, als auch den
skalaren Netzwerkanalyzer aus der Zeitschrift Funkamateur , der bis
160MHz geht. Er basiert auf einen DDS Syntjesizer mit 400MHz
Clockfrequenz von Analog-Device. Demodulator ist hier ein AD8307

wir haben folgende Dut getestet.
1. einen 2,4KHz breites 9MHz Quarzfilter
2. ein Doppeltopfkreisfilter
3 eine Frequenzweiche welches 2m und 70cm an eine Antenne betreiben
lässt.

das 2,4KHz Filter zeigte bei dem Spektrumanlyzer eine Sperrdämpfung von
100db bei dem skalaren Netzwerkanalyzer von knapp 80db. Bei mir dem Swob
an dem ADF4351 waren es 40db. Nehme ich statt den SDF4351 den SMHU als
2,009GHz Quelle komme ich auf etwa 80db.

Das Doppeltopfkreisfilter hatte bei ihm bei beiden Geräten nur eine
Sperrdämpfung von 60db mit jede Menge Nebenresonanzen. Bei mir mit dem
Swob  mit dem Yigoszillator waren es genauso.

Die Frequenzweiche hatte im 70cm Zweig bei beiden Geräten eine
Sperrdämpfung von knapp 70db unterhalb 100MHz. Oberhalb 200MHz im 2m
Zweig konnte man hier nur mit dem Spektrumanalyzer messen, es waren
knapp 60db mit einigen Nebenresonanzen.
Bei mir dem Swob und dem Yigoszillator war es etwa das gleiche.

Was den ADF4351 betrifft habe ich mir jetzt mal ein Board bestellt mit
dem ich den ADF mit dem PC bedienen kann. Von Analog-Device gibt es ein
passendes Programm, mit dem man sämtliche Register setzen kann.
Damit will ich als nächstes experimentieren, ob ich da besser werden
kann.

für das Breitbandwobbeln fehlt mir offenbar ein Dut welche genügend
Sperrdämpfung aufweist, um sichere Tests zu machen. Vielleicht bin ich
ja die ganze Zeit einem Irrtum aufgesessen.

Ob ich das mit dem AD9914 in Angriff nehme weis ich noch nicht. Der
finanzielle Aufwand ist emmens hoch. Demnächst bekomme ich ja den
HP8752A VNA. Der kann ja ( fast ! )alles was der Swob kann.

Was er nicht kann, sind dekadische Frequenzmarken, 2 unabhängige Kanäle
und er hat einen wesentlich kleineren Bildschirm ( wenn auch in Farbe ).

Auch entsteht für mich das Problem wie ich den Bildschirminhalt auf
meinen Rechner bekomme. Ein Programm dafür gibt es keinen.

Ralph Berres

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Eric schrieb:
> mache ich gern, nur mit Frickelfritze werden die wenig anfangen können
> :-)
>
> Gruß Eric

Ja, FrickelFritze ist echt Suboptimal, aber ein Rufzeichen habe ich
("noch") nicht und Realname in Foren, ich weiß nicht ob das so eine gute
Idee ist.

Anonymus? :-)


michaelM offline schrieb:
> Ich such nur immer noch jemanden, der zufällig die 723-Ref für sich
> alleine gemessen hat; ich würde zu gerne wissen, wieviel die restliche
> Anwendungsschltung des Reglers zum Rauschen beiträgt.

Meine LM723 Konstruktion ist in Richtung Ralph unterwegs, ich werde die
Tage aber noch mal eine aufbauen und dann im "Low Noise mit LM723"
berichten.


Um die kurve zum ADF4351 zurück zu bekommen... Ich bin am Layout machen,
mal schauen ob wir das nicht besser hin bekommen. :)

Gruß

von Eric (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Ja, FrickelFritze ist echt Suboptimal, aber ein Rufzeichen habe ich
> ("noch") nicht und Realname in Foren, ich weiß nicht ob das so eine gute
> Idee ist.

Du könntest mir natürlich auch eine PN schicken, dann wärest du nach
außen immer noch Frickelfritze :-)
Eric

von michaelM offline (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Meine LM723 Konstruktion ist in Richtung Ralph unterwegs, ich werde die
> Tage aber noch mal eine aufbauen und dann im "Low Noise mit LM723"
> berichten.

ACK und schon mal Danke auch an dich :-)

von A. K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> uch entsteht für mich das Problem wie ich den Bildschirminhalt auf
> meinen Rechner bekomme. Ein Programm dafür gibt es keinen.

Geht das nicht über einen HP-Plotter Emulator?

73

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Arno K. schrieb:
> Geht das nicht über einen HP-Plotter Emulator?

ehrlich gesagt ich weis jetzt nicht wie man das händelt.

Ich muss ja zunächst mal die Geräte dazu bringen überhaupt HPGL Files
via IEC-Bus an den Rechner zu transferieren. Da es in der Regel zu den
Geräten keine Software dafür gibt, muss ich erst mal in mühevoller
Kleinarbeit in HT Basic eine Software schreiben, welche die HPGL Daten
in irgend einen Speicher auf dem PC schreibt. Erst dann kann eine
Software welche HPGL darstellen kann
auf diesen Speicher zugreifen.

Ich hatte das für ein Gerät ( HP3562A ) mal gemacht. Ich habe beinahe
ein Jahr dafür gebraucht um die Daten auf den PC zu bekommen, und
nochmal einige Monate damit verbracht, Gnuplot dazu zu bringen was
halbwegs vernünftiges daraus darzustellen.

Dummerweise gibt es bei kaum ein Gerät ein Befehl, sende HPGL Daten,
sondern man muss sich das für jedes Gerät aus dem vorhandenen ( völlig
unterschiedlichen ) IEC-Bus Befehlssatz zusammenbasteln.

Vielleicht bin ich auch einfach zu doof dafür.

Ralph Berres

von Joggel E. (jetztnicht)


Bewertung
0 lesenswert
nicht lesenswert
Ein Mobile Photo ist wahrscheinlich zuwenig genau ... ohne Blitz.

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Dummerweise gibt es bei kaum ein Gerät ein Befehl, sende HPGL Daten,
> sondern man muss sich das für jedes Gerät aus dem vorhandenen ( völlig
> unterschiedlichen ) IEC-Bus Befehlssatz zusammenbasteln.

Den gibt es doch bei so ziemlich jedem Gerät mit Bildschirm. Ferner gibt
es bei fast jedem Gerät einen (Soft)-Key auf der Frontplatte, mit dem
man direkt auf die HPIB-Schnittstelle plotten bzw. drucken kann, auch
ohne externen Controller.

Gerade im Manual nachgesehen (Seite 10-73 ff.): Beim HP 8752A ist das
der "Copy"-Knopf, der ein entsprechendes Menü öffnet. Wie bei den
meisten VNA kann man die Plot-Ausgabe relativ weitgehend konfigurieren.
Die HPIB-Befehle zum Drucken und Plotten sind PRINALL und PLOT.

von Wilhelm S. (wilhelmdk4tj)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen.

Nur zur Info:

> Geht das nicht über einen HP-Plotter Emulator?

Ich habe hier einen 'GPIP-Grabber' von der Firma 'Emsystech'

Vor mehr als 10 Jahren gekauft. Die Firma existiert noch im
Netz, das Produkt wird aber nicht mehr angeboten; nachfragen?

Ich brauche es für meinen Advantest TR4131 SA. Dazu braucht man
noch das Programm '7470'  von J. Miles.

Nix zu meckern, klappt wunderbar.

73
Wilhelm

von A. K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
So dachte ich mir das auch, es gibt ja auf vielen HP Geräten einen
"Plot" oder "copy" Knopf, die HP-Plotter Emulator SW kann man sich
herunterladen.

Von R&S gibt es dann noch GpibShot oder so ähnlich, ünterstüzt aber nur
FSEx,ZVx usw.

LG

von Ralph B. (rberres)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe heute mal Tests mit dem ADF Modul vom Frickel gemacht.

Zuerst hatte ich mal riesige Probleme gehabt das der USB-Adapter sich
überhaupt meldete. Ursache ist wohl ein Wackelkontakt in dieser recht
fragilen USB Mikro-Buchse.

ch habe dann ziemlich viel mit den ganzen Registereinstellungen
experimentiert. Doch mehr als knapp 7odb Dynamik habe ich auch mit
dieser Baugruppe nicht hinbekommen.

Hier mal ein paar Bilder ( wenn auch standartgemäß etwas unscharf, aber
ich bekomme es mit der Kamera nicht besser hin ).

Man sieht die Durchlasskurve eines 2,4KHz breiten 9MHz Quarzfilters

die ersten Bilder ohne 1KHz Strichmarken. Die helle Marke ist eine
verschiebbare Marke, bei der Frequenz und Pegel gemessen wird.

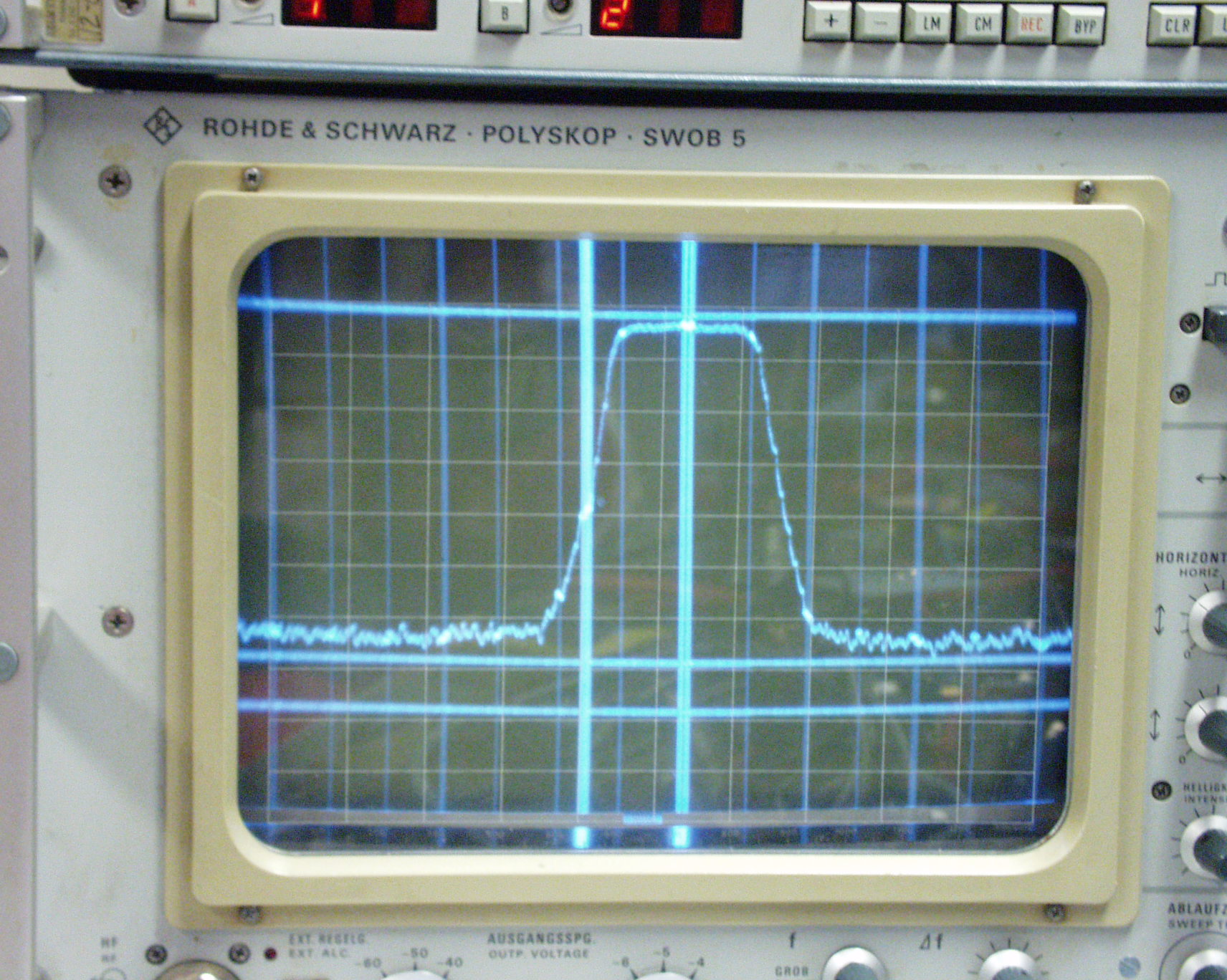

PA020338 ist mit dem SMHU als 2GHz Quelle

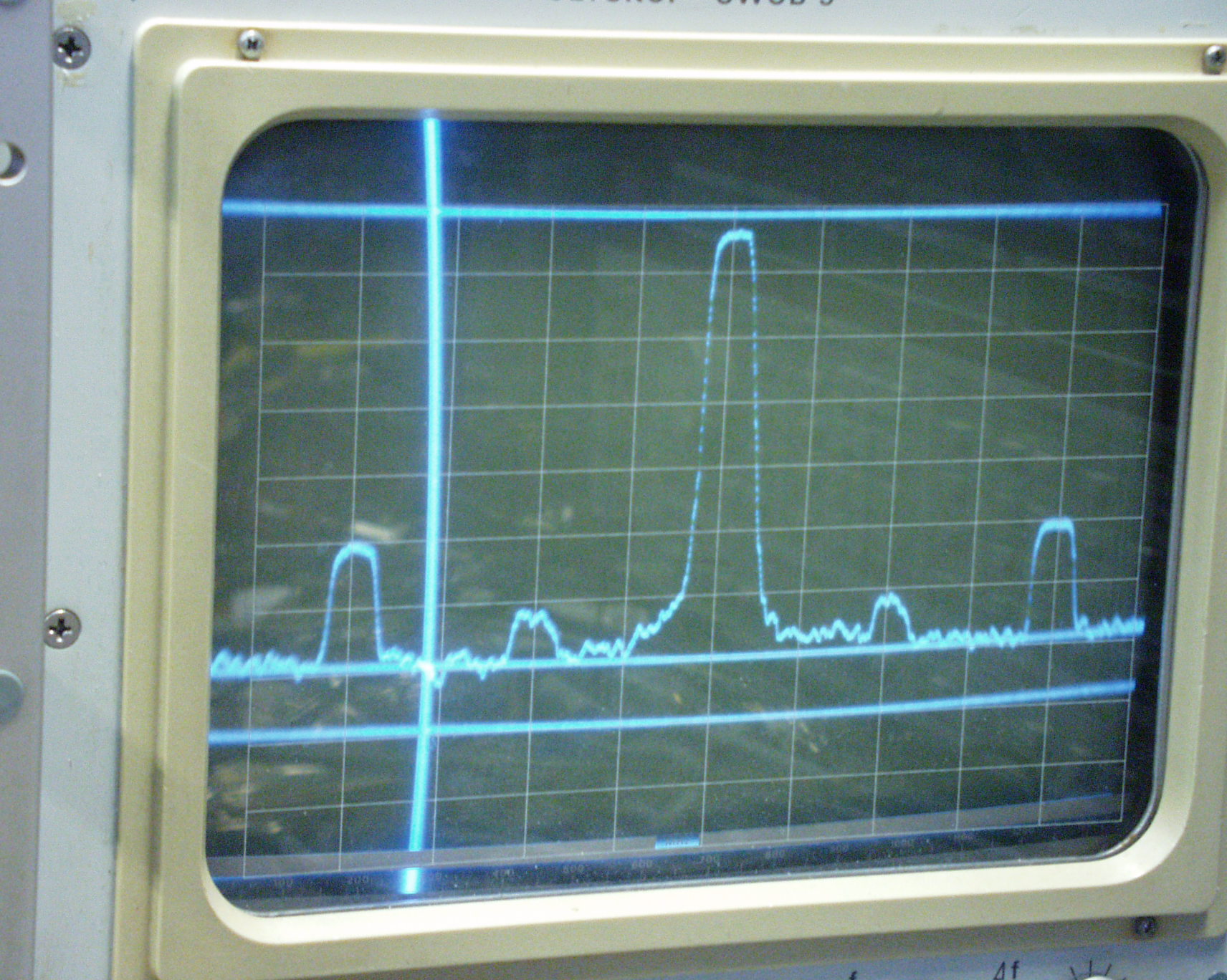

PA020339 ist mit dem ADF Modul vom Frickel nach dem ich es optimiert
habe.
PA020340 ist mit dem ADF Modul welches sich im Swob befindet
 Jetzt kommen Bilder mit kleineren Wobbelhub und 1KHz Strichmarken

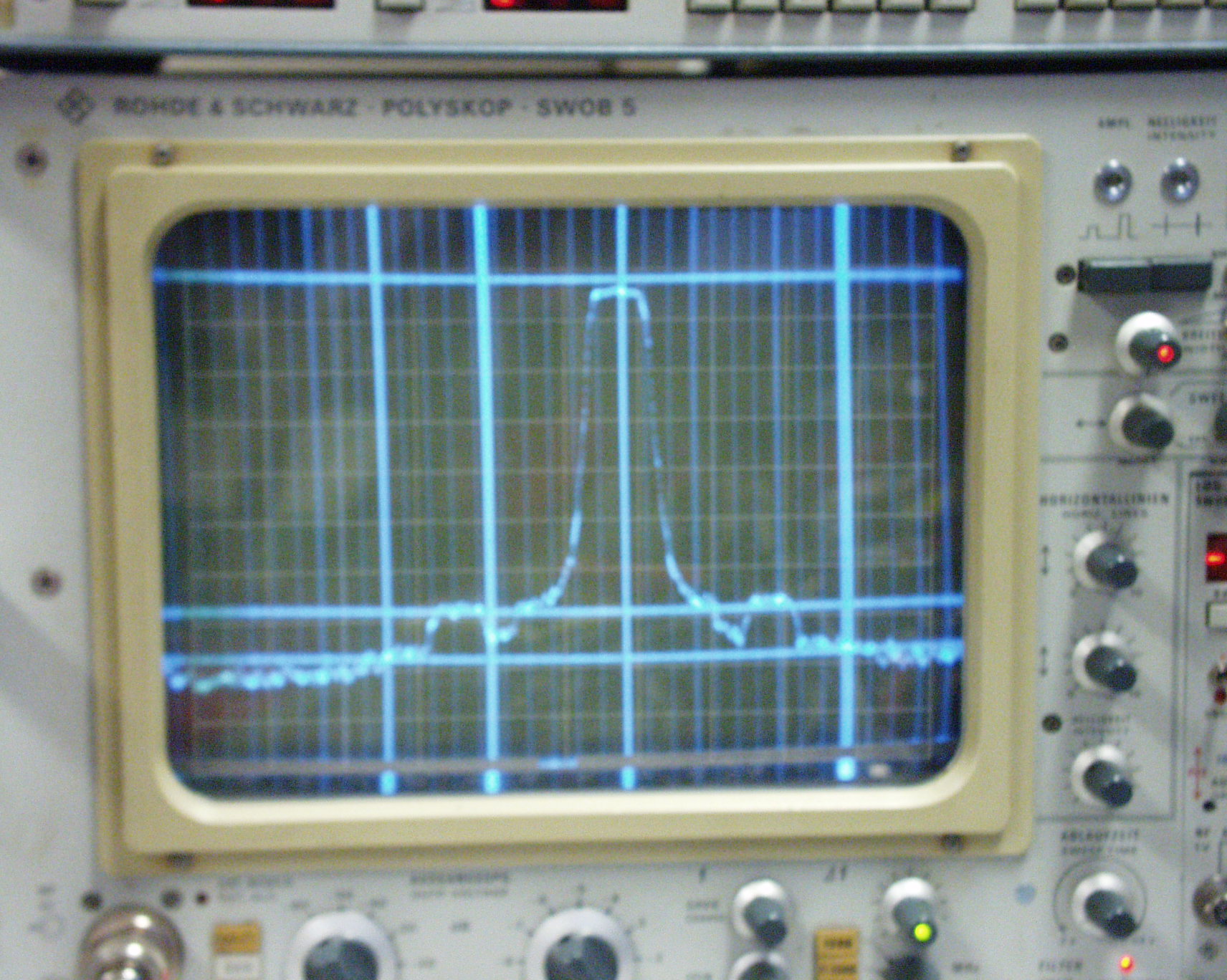

PA020341 ist mit dem ADF Modul welches sich im Swob befindet
PA020342 ist mit dem ADF Modul vom Frickel

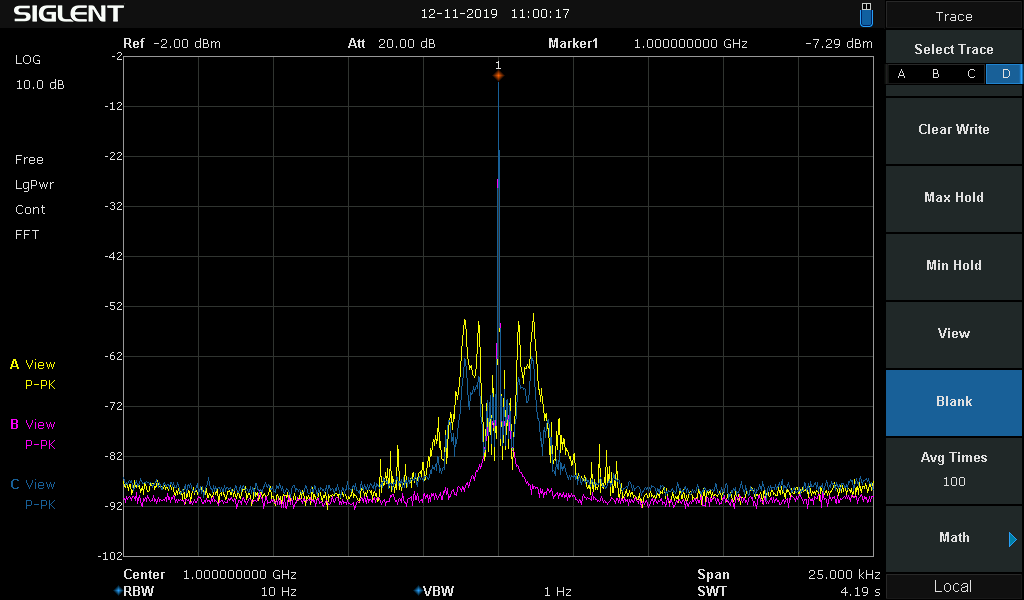

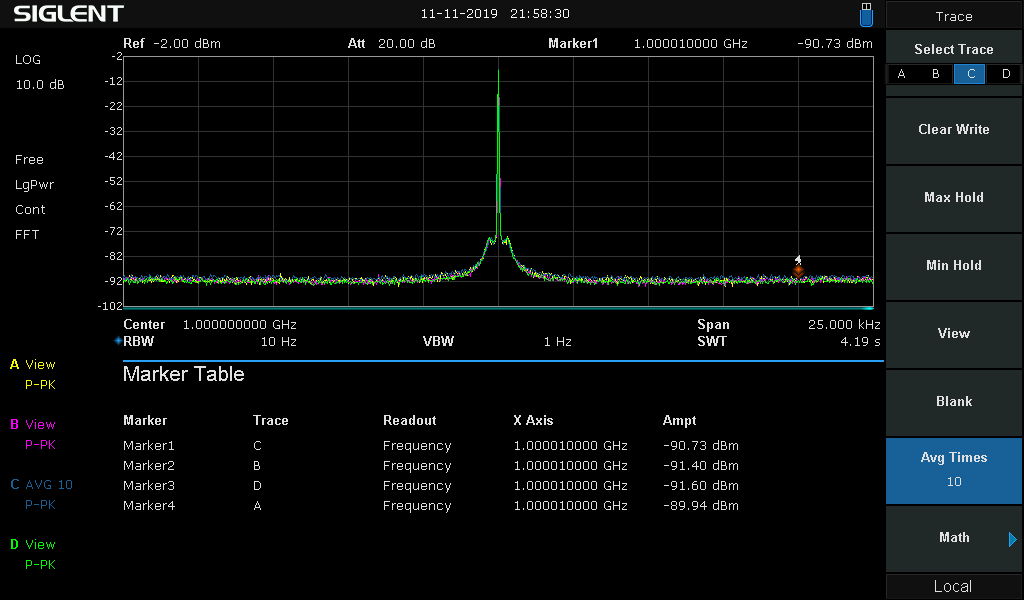

Hier noch zwei Bilder mit dem Spektrumanalyzer aufgenommen

PA020344 das ADF Modul vom Frickel
PA020345 das ADF Modul im Swob

Es scheint mir so das die Anforderungen die man stellen müsste von den
ADF Modulen nicht ganz erfüllt werden, um es mal vorsichtig
auszudrücken.

Jetzt könnte man drüber nachdenken, ob ein DDS synthesizer besser
geeignet wäre.

Die Tage notiere ich mal die Konfiguration des Frickelmoduls.

Nebenbei bemerkt macht es fast kein Unterschied ob ich fractional/n oder
Integer wähle. Aber es macht ein großer Unterschied ob ich spuriosfree
oder Lownoise wähle. Das rauschen nimmt in der Nähe des Trägers bei
spuriusfree um glatte 20db zu.

Auch verbessert sich das rauschen um ca 10db wenn ich den Takt im
Register nochmal durch 2 teile. Der Pumpstrom hat auch entscheidenten
Einfluss, Hier muss man sich entscheiden, ob man die Rauschglocke lieber
nahe am Träger klein hält oder 100KHz vom Träger entfernt.


Ralph Berres

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Es scheint mir so das die Anforderungen die man stellen müsste von den
> ADF Modulen nicht ganz erfüllt werden, um es mal vorsichtig
> auszudrücken.

Das Modul vielleicht nicht. Ein vernünftig ausgelegter und aufgebauter
Synthesizer, der einen ADF4351 verwendet, aber mit Sicherheit.
Insbesondere wenn man den ADF als Integer-N-PLL verwendet. Eine einfache
Applikationsschaltung dieses Chips wird es aber sicher nicht bringen.

> Jetzt könnte man drüber nachdenken, ob ein DDS synthesizer besser
> geeignet wäre.

Da habe ich meine Zweifel, wie ich im Nachbarthread schon sagte.

> Nebenbei bemerkt macht es fast kein Unterschied ob ich fractional/n oder
> Integer wähle. Aber es macht ein großer Unterschied ob ich spuriosfree
> oder Lownoise wähle. Das rauschen nimmt in der Nähe des Trägers bei
> spuriusfree um glatte 20db zu.

Es gibt verschiedene Ursachen für Störtöne bei einer (Fractional-N)-PLL.
Du solltest klären, woher die Störtöne kommen. Dass Fractional-N und
Integer-N  keinen Unterschied macht, kann nicht sein.

> Der Pumpstrom hat auch entscheidenten
> Einfluss, Hier muss man sich entscheiden, ob man die Rauschglocke lieber
> nahe am Träger klein hält oder 100KHz vom Träger entfernt.

Wenn Du einfach so am Pumpstrom herum drehst, kann alles mögliche
passieren. Der Pumpstrom geht in die Closed-Loop-Übertragungsfunktion
des Phasenregelkreises ein, und diese bestimmt wiederum, was an
Phasenrauschen am VCO herauskommt, in Abhängigkeit der spektralen
Phasenrausch-Leistungsdichte der Referenz und des VCOs (open loop), und
des Loop-Filters.

Etwas genauer gesagt gilt für eine Integer-N-PLL mit Ladungspumpe, dass
die Open-Loop-Übertragungsfunktion (Quotient aus VCO-Phase und
Referenz-Phase in Abhängigkeit von s=i⋅omega) gegeben ist durch
dabei ist k_PFD die Konstante des Ladungspumpen-PFDs in A/rad, k_VCO die
Konstante des VCO in Hz/V, H_LF(s) die
Spannungs/Strom-Übertragungsfunktion des Loop-Filters (mit der Einheit
V/A), und der Faktor 1/s ist die durch den VCO bewirkte Integration,
d.h. wegen
wobei phi_VCO die Kleinsignal-Phase des VCO ist. Bei geschlossener
Regelschleife und einem Integer-Teilerfaktor von N bekommt man dann für
die Closed-Loop-Übertragungsfunktion
bei Fractional-N muss man das N durch den entsprechenden Miteilwert
ersetzen. Weiter gilt für den im ADF4351 verwendeten Threestate-PFD
dabei ist I_CP der an der Stromquelle in der Ladungspumpe eingestellte
Strom.

Wie man sieht, ist H_ol direkt proportional zu I_CP, und geht in
gleicher Weise in H_cl ein, wie der Kehrwert des Teilerfaktors. Weiter
ist dieser Term außerdem proportional zur Übertragungsfunktion H_LF des
Loop-Filters. Eine Veränderung von I_CP wirkt also z.B. genauso wie eine
Über-Alles-Dämpfung des Filters.

Lange Rede kurzer Sinn: alles hängt von allem ab -- schon bei dieser
einfachen Betrachtung. Daher ist es wenig sinnvoll, an einzelnen
Parametern wie I_CP zu schrauben, ohne sich z.B. über die Auslegung des
Loop-Filters Gedanken zu machen. Der Sinn der Einstellbarkeit des Stroms
I_CP ist übrigens, dass man in Abhängigkeit des eingestellten
Teilerfaktors N den Betrieb optimieren kann. Nur an einer Größe zu
drehen ist wenig sinnvoll bzw. aussagekräftig.

Und wie oben schon gesagt: das Closed-Loop-Phasenrauschen des VCO hängt
direkt von H_cl ab, und natürlich außerdem von der spektralen
Phasenrausch-Leistungsdichte der Referenz und des VCOs (open loop).

Was für einen Loop-Filter hast Du eigentlich verwendet? Das für
Ladungspumpen-PFD übliche RC-Filter 3. Ordnung?

Ferner könnte ich mir gut vorstellen, dass der Aufbau des Moduls nicht
sauber genug ist, um sinnvolle Messungen zu machen bei den
Anforderungen, die Du hast. Du musst Dir sicher sein, dass die
Ladungspumpe und andere Dinge nicht in die VCO-Versorgung einkoppeln.
Der VCO gehört mit einer sehr sauberen und rauscharmen Spannung versorgt
(z.B. ein LT3042 mit einem passenden Filter davor böte sich an). Und
eine Unterdrückung der PFD-Störtöne von 80 dBc bekommt man nicht
geschenkt.

Einen vernünftigen Synthesizer zu entwickeln ist leider alles andere als
trivial, da sämtliche interessierenden Größen in starker wechselseitiger
Abhängigkeit stehen (eben durch den geschlossenen Regelkreis). Außerdem
ist die mathematische Beschreibung komplex, so dass man vor einem
komplizierten hochdimensionalen Optimierungsproblem steht. Und es
braucht einigen Hardware-Aufwand, wenn man wirklich Performance
erreichen will.

Das hier ist in dem Zusammenhang auch recht interessant:

https://www.analog.com/media/en/technical-documentation/tech-articles/Replacing-YIG-Tuned-Oscillators-with-Silicon-by-Using-an-Ultra-Wideband-PLL-VCO-with-Precise-Phase-Control.pdf

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Das Modul vielleicht nicht. Ein vernünftig ausgelegter und aufgebauter
> Synthesizer, der einen ADF4351 verwendet, aber mit Sicherheit.
> Insbesondere wenn man den ADF als Integer-N-PLL verwendet. Eine einfache
> Applikationsschaltung dieses Chips wird es aber sicher nicht bringen.

mag sein. Ich habe so allmählich das Gefühl das HF-Pfuscher mit seiner
Vermutung recht hat, das VCO und Phasenvergleicher auf einen Chip wegen
seiner räumlichen Nähe nicht gerade optimal ist.

Mario H. schrieb:
> Es gibt verschiedene Ursachen für Störtöne bei einer (Fractional-N)-PLL.
> Du solltest klären, woher die Störtöne kommen. Dass Fractional-N und
> Integer-N  keinen Unterschied macht, kann nicht sein.

Ich konnte zwischenzeitig nachweisen , das der Hauptanteil der Störtöne
wie auch immer geartete Einstreuungen durch die Ablenkspule der
Bildröhre sind.

Ziehe ich den Stecker der Ablenkeinheit ist die stärkere der
benachbarten Störgröße weg. Der zweite kleiner Peak kommt aus der
Hochspannungseinheit, welche mit einer etwas abweichende Frequenz
schwingt.

Wo das genau reinstreut habe ich bisher noch nicht rausgefunden. es
streut sogar noch rein, wenn ich alles auserhalb des Gehäuse plaziere.

Diese magnetische Ablenkfelder sind wirklich penetrant.

Mittlerweile habe ich noch ein Fehler entdeckt. Reichelt hat mir statt
eines monostabilen Relais bistabile Relais  geliefert, was zur Folge
hatte das ich gleichzeitig zwei Oszillatoren gewobbelt habe.

Ich habe jetzt erst mal neue Relais bestellt.

Mario H. schrieb:
> Wenn Du einfach so am Pumpstrom herum drehst, kann alles mögliche
> passieren. Der Pumpstrom geht in die Closed-Loop-Übertragungsfunktion
> des Phasenregelkreises ein, und diese bestimmt wiederum, was an
> Phasenrauschen am VCO herauskommt, in Abhängigkeit der spektralen
> Phasenrausch-Leistungsdichte der Referenz und des VCOs (open loop), und
> des Loop-Filters.

Ich habe den Pumpstrom letzendlich so eingestellt das der Rauschsockel
vom Träger aus gerade noch nicht ansteigt. Das ist der Kompromiss
zwischen Breite des Rauschsockels und der Höhe des Rauschsockels.

Mario H. schrieb:
> Was für einen Loop-Filter hast Du eigentlich verwendet? Das für
> Ladungspumpen-PFD übliche RC-Filter 3. Ordnung?

Das ist das original bestückte Filter des Chinamoduls. Im etwa das
gleiche wie von Analogdevice vorgeschlagen. Also wohl dritter Ordnung.

Mario H. schrieb:
> Ferner könnte ich mir gut vorstellen, dass der Aufbau des Moduls nicht
> sauber genug ist, um sinnvolle Messungen zu machen bei den
> Anforderungen, die Du hast. Du musst Dir sicher sein, dass die
> Ladungspumpe und andere Dinge nicht in die VCO-Versorgung einkoppeln.
> Der VCO gehört mit einer sehr sauberen und rauscharmen Spannung versorgt
> (z.B. ein LT3042 mit einem passenden Filter davor böte sich an). Und
> eine Unterdrückung der PFD-Störtöne von 80 dBc bekommt man nicht
> geschenkt.

Ich habe es auch mit dem abgeänderten Modul vom Frickler ausprobiert.
Das war ein ganz klein wenig besser. Mit dem sein Modul habe ich auch an
den ganzen Parameter gedreht.

Mario H. schrieb:
> Einen vernünftigen Synthesizer zu entwickeln ist leider alles andere als
> trivial, da sämtliche interessierenden Größen in starker wechselseitiger
> Abhängigkeit stehen (eben durch den geschlossenen Regelkreis). Außerdem
> ist die mathematische Beschreibung komplex, so dass man vor einem
> komplizierten hochdimensionalen Optimierungsproblem steht. Und es
> braucht einigen Hardware-Aufwand, wenn man wirklich Performance
> erreichen will.

Ehrlich gesagt bin ich mit sowas interlektuell hoffnungslos überfordert.

Angesicht der Tatsache das ich irgendwann in den nächsten Wochen einen
HP8752A bekommen werde, reift bei mir allmählich die Erkenntnis, das ich
irgendwann den jetzigen Stand belasse, und den Swob5 demnächst in Rente
schicke. Es kann ja jetzt schon viel mehr als der Original Swob5.

Nur den Dynamikumfang des neuen Messkopfes kann ich nicht ausnützen.

Ralph Berres

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> mag sein. Ich habe so allmählich das Gefühl das HF-Pfuscher mit seiner
> Vermutung recht hat, das VCO und Phasenvergleicher auf einen Chip wegen
> seiner räumlichen Nähe nicht gerade optimal ist.

Das hat sicher Grenzen, aber die PFD-Einkopplung in den VCO ist nur ein
Mechanismus, der Störtöne erzeugt.

> Ich konnte zwischenzeitig nachweisen , das der Hauptanteil der Störtöne
> wie auch immer geartete Einstreuungen durch die Ablenkspule der
> Bildröhre sind.
>
> Diese magnetische Ablenkfelder sind wirklich penetrant.

Okay, dann ist es kein Wunder, wenn du zwischen Integer- und
Fractional-N keinen Unterschied siehst.

> Angesicht der Tatsache das ich irgendwann in den nächsten Wochen einen
> HP8752A bekommen werde, reift bei mir allmählich die Erkenntnis, das ich
> irgendwann den jetzigen Stand belasse, und den Swob5 demnächst in Rente
> schicke. Es kann ja jetzt schon viel mehr als der Original Swob5.

Muss man sich eben überlegen, wie viel Aufwand so ein Projekt einem Wert
ist. Aber der HP ist schon eine andere Klasse.

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin

Ich habe Anfang der letzten Woche und dieses Wochenende an einem Layout
gewerkelt für den ADF4351. Einige Dinge die hier und im Swob Beitrag
angesprochen wurden habe ich soweit berücksichtigt... denke ich mal.

- 4 Lagen
- Alle HF Cs 0402 biss auf die für den Loopfilter in 0805
- Mehrere Pinouts für Referenz-Oszillatoren
- Mit oder ohne MMIC an den Ausgängen.
- Pi-Dämpfungsglieder am ADF und/oder MMIC.
- LDO LT3041 oder ADP15x für den ADF.
- Alle VCCs vom ADF über Ferrite.
- Eigenen LDO für ADF-Out.
- Eigenen LDO für Oszillator.
- FM-Modulation könnte man bestücken (Für Funkamateure, ATV & Co.)

Und noch einiges mehr.

Passen sollte es am ende in ein Standard Weißblechgehäuse mit 47x51mm.

Im Grunde genommen bin ich auch fertig.

Wen sich das mal jemand von den HF-Profis anschauen mag was man anders
oder noch besser machen könnte?

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Wen sich das mal jemand von den HF-Profis anschauen mag was man anders
> oder noch besser machen könnte?

Schaut gut aus.

Leiterplattenmaterial bzw Layer-Aufbau?

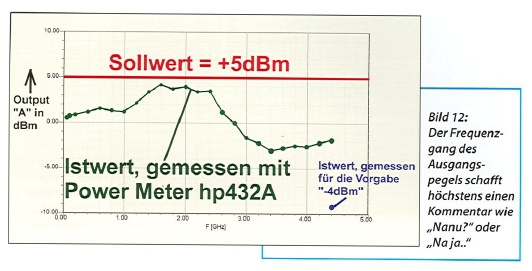

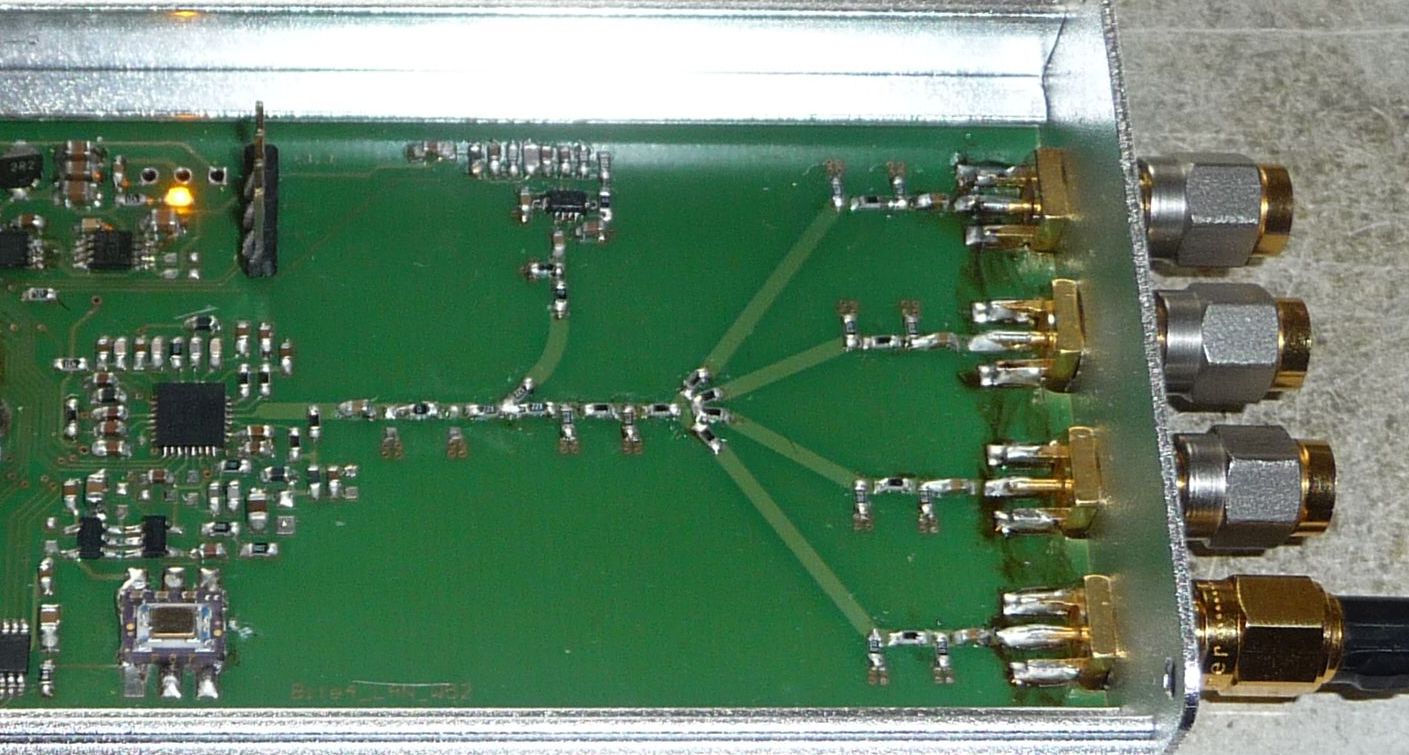

FR4 wird dir bei 4GHz schon deutlich mehr Dämpfung bringen ....
was naturgemäss einen stärkeren Frequenzgang verursacht, das

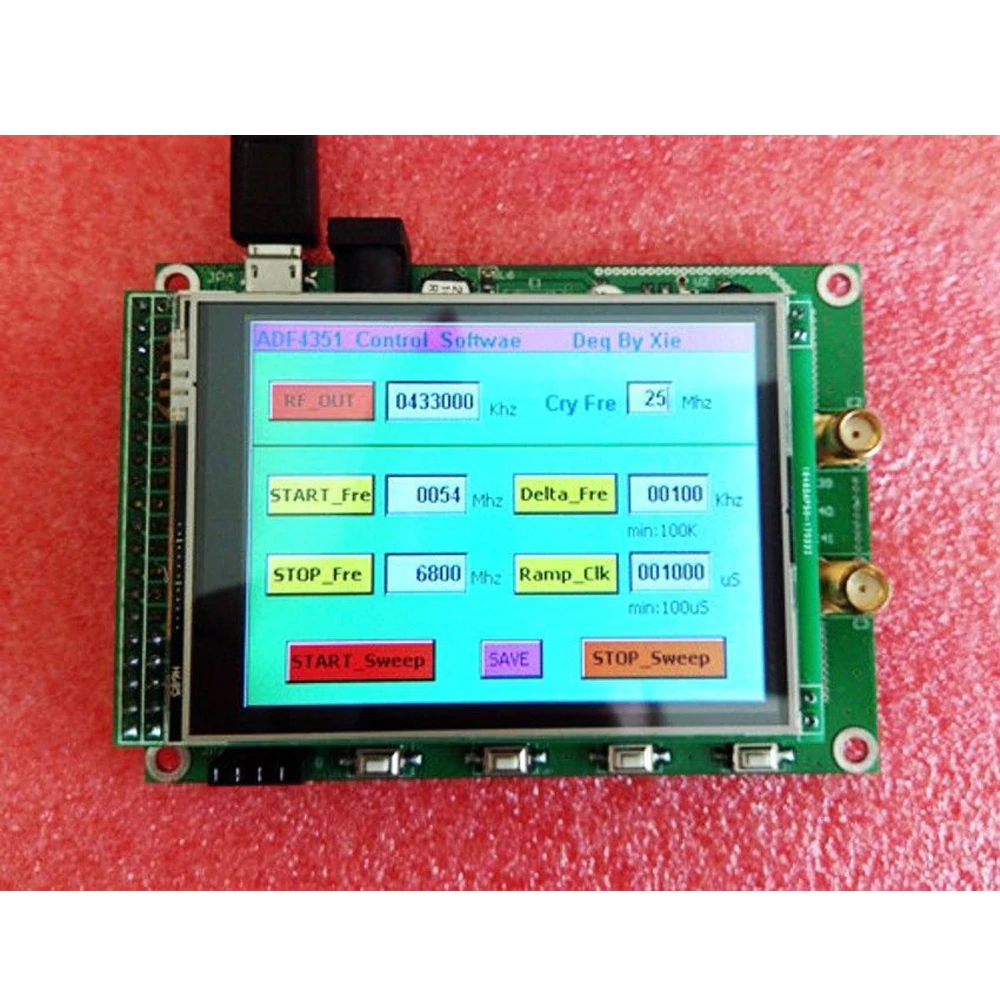

ist auch eine (schwere) Macke der China-Testboards.

Ich nehme an dass da ein Poti drauf ist um den Referenzoszillator
zu trimmen. Ich würde dafür einen DAC zum trimmen verwenden.
SPI ist ja schon da, braucht es nur noch einen extra CS.

Merke dass ein Quarzofen-Oszillator oft nur eine gute Frequenz-
Referenz darstellt, er muss nicht unbedingt das super Phasen-
rauschen haben.

Ja ... so ein Layout lässt sich schön zer-reden.

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die Gretchenfrage lautet noch:

Wer lötet den ADF drauf damit er dann auch funktioniert ...

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Wer lötet den ADF drauf damit er dann auch funktioniert ...

Vielleicht wäre es, für jemand der keine professionelle Hilfe in
Anspruch nehmen kann, eine Möglichleit, wenn an den Kupferflächen unter
den Chips ein kleines Loch wäre, um mit der Lötspitze die Massefläche zu
erhitzen.

Das dürfte vermutlich das größte Problem sein, abgesehen von dem engen
Beinchenabstand der viereckigen Käfer.

Ansonsten sieht das sehr gut aus, soweit ich es beurteilen kann.

Momentan warte ich noch auf eine Lieferung ehe ich wieder weiter
forschen kann.

Ralph Berres

von GHz-Nerd (Gast)


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Wer lötet den ADF drauf damit er dann auch funktioniert ...

Pads vorverzinnen, Herdplatte, viel Flussmittel und etwas Feingefühl und
es lassen sich auch QFNs gut zuhause löten. Sobald das Lot geschmolzen
ist und die Bauteile an ihren Platz geschnappt sind kann man die Platine
vorsichtig anheben und abkühlen lassen, damit sie nicht überhizt. Bei
QFN und anderen kleinen Komponenten ist die Gefahr, dass diese dabei
wegrutschen nicht besonders gross, da sie die Oberflächenspannung in
Position hält.

Die Methode ist nicht gerade Serientauglich aber ich habe sie schon
mehrmals erfolgreich angewendet, gerade bei QFN. Wobei ich aber zugeben
muss, dass ich für solche Sachen noch mit bleihaltigem Lot arbeite.

Das Loch unter dem Exposed pad erscheint mir wesentlich heikler.

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Schaut gut aus.
Danke!

> Leiterplattenmaterial bzw Layer-Aufbau?
Top - Strippen
Layer 2 - GND

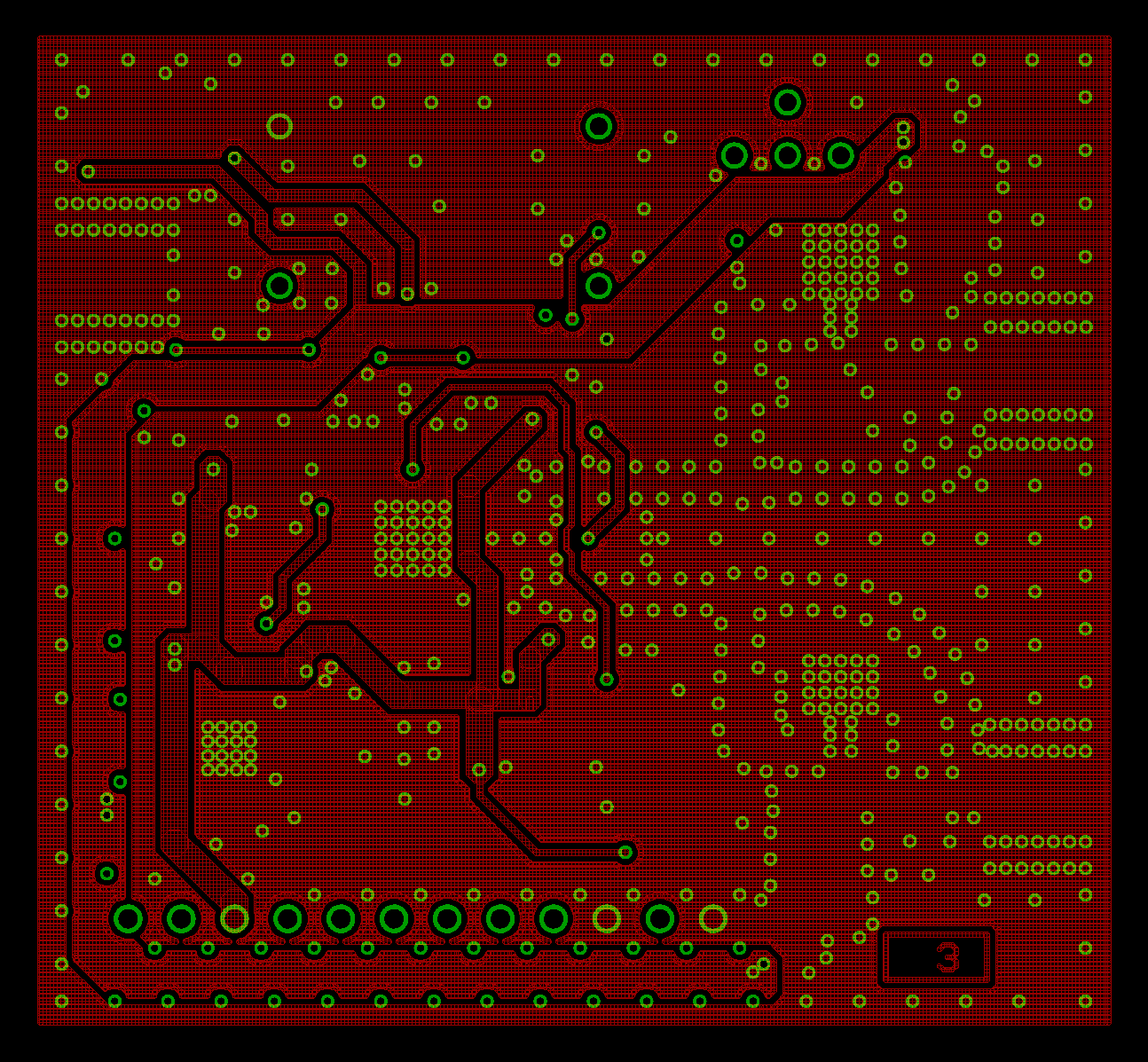

Layer 3 - Nur Vcc, Tune-Strippe, GND
Bottom - GND

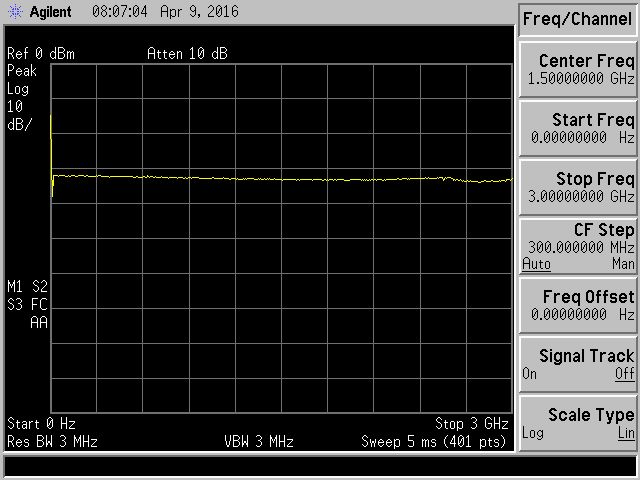

> FR4 wird dir bei 4GHz schon deutlich mehr Dämpfung bringen ....
> was naturgemäss einen stärkeren Frequenzgang verursacht, das
> ist auch eine (schwere) Macke der China-Testboards.

Ja, Standard FR4.

Deshalb auch 4 Lagen um die Vias kurz zu halten und halbwegs brauchbare
Coplanar strippen hin zu bekommen.

Was bei mir das größere Problem darstelt... der Specki geht nur biss
3,2Ghz. :(

> Ich nehme an dass da ein Poti drauf ist um den Referenzoszillator
> zu trimmen. Ich würde dafür einen DAC zum trimmen verwenden.
> SPI ist ja schon da, braucht es nur noch einen extra CS.

Hatte ich so nicht auf dem Plan, der Poti ist so zu sagen nur als Option
gedacht. Im meiner Anwendung ist der DAC auf einem anderen Board, dafür
ist der Tune vom Oszillator auch an der Stiftleiste.

Ich grüble aber mal ob ich da noch so einen winzig DAC mit drauf
bekomme.

> Merke dass ein Quarzofen-Oszillator oft nur eine gute Frequenz-
> Referenz darstellt, er muss nicht unbedingt das super Phasen-
> rauschen haben.

Ich hatte jetzt TCXOs aus dem GSM und SDR Bereich im Kopf oder wen man
es besser haben will, wäre ja noch die Option über den dritten
SMA-Anschluß rein zu gehen.

Überlegt hatte ich aber auch, automatisch um zu schalten von Internen
auf externen Ref-Clk. Aber da bin ich mir nicht sicher ob das nicht
wieder insgesamt Verschlechterungen mit sich bringt.

> Ja ... so ein Layout lässt sich schön zer-reden.

Wohl war!!! Sehe ich immer wieder bei mir selber wen ich mir älteres
zeug von mir anschaue, mitunter einfach nur grauenhaft und ich frag mich
wie das nur Funktionieren konnte. :D:D:D

Das auflöten habe ich bei mir im griff, von oben mit Heißluft "etwas"
vorwärmen, und von unten mit klekseisen drauf. Hinterher nur noch mal
mit Endlötlitze drüber um das überflüssige Lot aus den Vias zu bekommen.

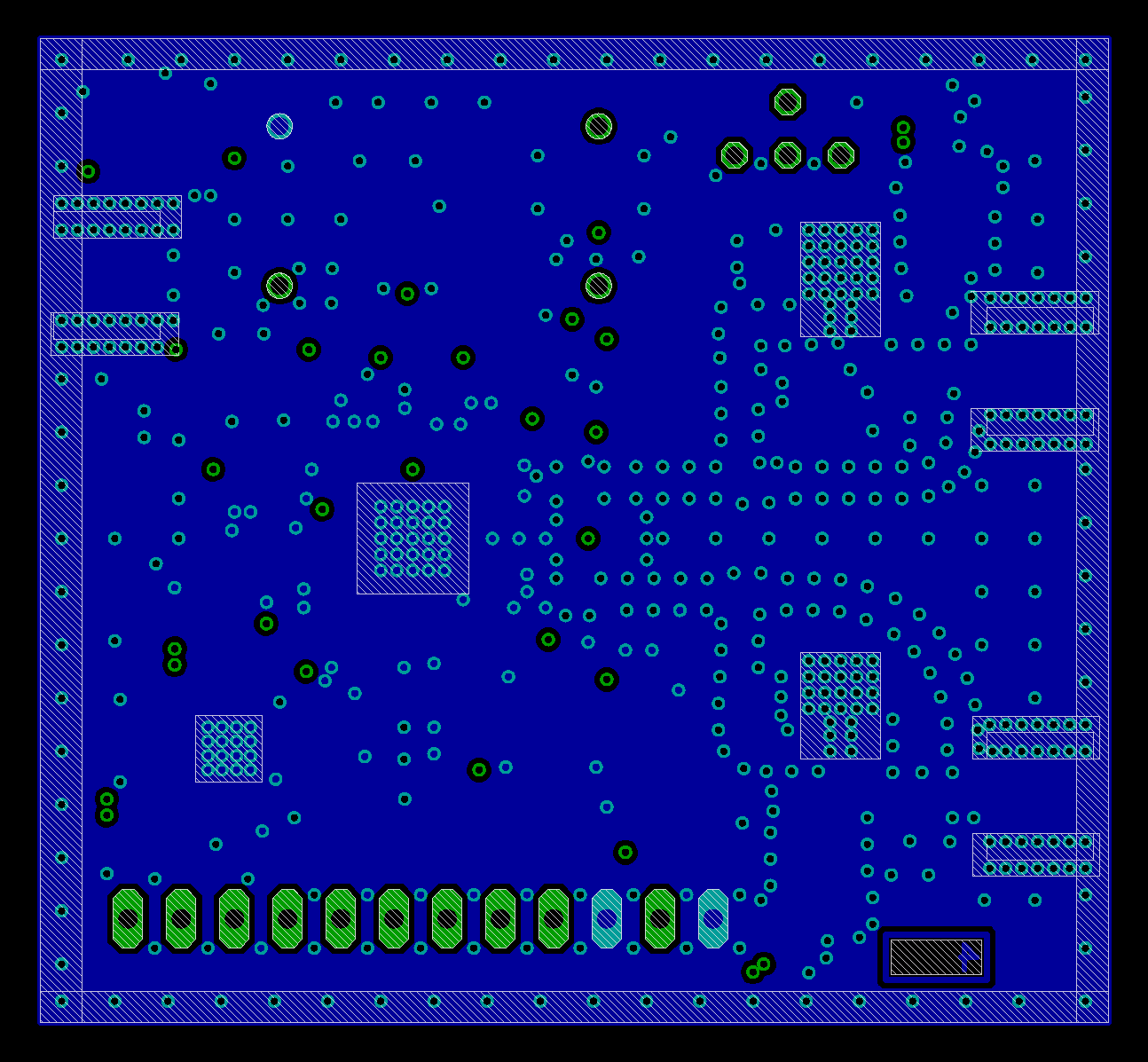

Auf dem Bottom Layer habe ich dazu auch in den Bereichen Inseln ohne
Stopplack.

Mir fällt aber gerade noch eine Sache ein wo ich mir nicht sicher bin.

Und zwar habe ich unter den SMA-Anschlüssen den GND Layer 2 auf Layer 3
gelegt, so das ich da wieder auf 50 Ohm komme. Die Pads sind ja doch
relativ breit und Lang.

Ist das nötig, oder bringt das andere Probleme?

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
>
> Vielleicht wäre es, für jemand der keine professionelle Hilfe in
> Anspruch nehmen kann, eine Möglichleit, wenn an den Kupferflächen unter
> den Chips ein kleines Loch wäre, um mit der Lötspitze die Massefläche zu
> erhitzen.
Das ist ja auf den China Boards auch so, ob das HF-mäßig ungünstig ist
kann ich fachlich nicht wirklich beurteilen, aber so aus dem Bauch
heraus... ungünstig denke ich mal.

> Das dürfte vermutlich das größte Problem sein, abgesehen von dem engen
> Beinchenabstand der viereckigen Käfer.
Reichlich Flussmittel und Endlötlitze, hinterher dann noch mal mit einen
hauch von Lot an der Spitze drüber gehen. Haut bei mir eigentlich immer
sehr gut hin.

Aber wie schon geschrieben, ich Bestücke dir das auch, Kein Problem. ;)

>
> Ansonsten sieht das sehr gut aus, soweit ich es beurteilen kann.
>
Danke!

GHz-Nerd schrieb:
> Pads vorverzinnen, Herdplatte, viel Flussmittel und etwas Feingefühl und
> es lassen sich auch QFNs gut zuhause löten. Sobald das Lot geschmolzen
> ist und die Bauteile an ihren Platz geschnappt sind kann man die Platine
> vorsichtig anheben und abkühlen lassen, damit sie nicht überhizt. Bei
> QFN und anderen kleinen Komponenten ist die Gefahr, dass diese dabei
> wegrutschen nicht besonders gross, da sie die Oberflächenspannung in
> Position hält.
>
> Die Methode ist nicht gerade Serientauglich aber ich habe sie schon
> mehrmals erfolgreich angewendet, gerade bei QFN. Wobei ich aber zugeben
> muss, dass ich für solche Sachen noch mit bleihaltigem Lot arbeite.

Von dieser Methode habe ich auch schon öfter gelesen das es gut
funktioniert.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Aber wie schon geschrieben, ich Bestücke dir das auch, Kein Problem. ;)

vielleicht komme ich darauf zurück. Obwohl ich wenig Hoffnung habe , das
sich durch dein Aufbau sich was signifikant verbessert.

Ich gewinne immer mehr den Eindruck das die Grenzen des ADF4351 einfach
erreicht sind.

Es würde mich freuen wenn dein Aufbau wirklich wesentlich sauberer
funktioniert.

Übrigens die Testfrequenz bei mir waren 2009 MHz gewesen.

Was bei mir das größere Problem darstelt... der Specki geht nur biss
3,2Ghz. :(

viel höhere Frequenzen benötige ich auch nicht. 3,4GHz ist die höchste
Frequenz welche ich benötige.

Ralph Berres

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Und zwar habe ich unter den SMA-Anschlüssen den GND Layer 2 auf Layer 3
> gelegt, so das ich da wieder auf 50 Ohm komme. Die Pads sind ja doch
> relativ breit und Lang.
>
> Ist das nötig, oder bringt das andere Probleme?

Neee passt schon. Wenn du in der Impedanz bei 50 Ohm bleibst
kann eigentlich nix schiefgehen.

Frickel F. schrieb:
> Deshalb auch 4 Lagen um die Vias kurz zu halten

Sehr lobenswert, du bist auf jeden Fall besser als unbedingt
notwendig. Hoffentlich kontaktieren die Vias auch wirklich
auf die Zwischenlage(n) ;-)

Ich erkläre dich hiermit zum HF-Sensibelchen des Forums
(im positivsten Sinn), so wenig habe ich noch nie zu meckern
gehabt.

In anderen Fällen muss man ja erst mal die Hände über dem
Kopf zusammenschlagen wenn man die "Werke" sieht.

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Endlötlitze

-->  Entlötlitze

von A. K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Wer lötet den ADF drauf damit er dann auch funktioniert ...

jeder mit Lötpaste und einer 40 Euro Heißluftlötstation.

LG

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Ich habe Anfang der letzten Woche und dieses Wochenende an einem Layout
> gewerkelt für den ADF4351.

Sehr schön. Ich hatte auch schon daran gedacht, so etwas zu machen, und
auch schon angefangen, ein paar Schaltpläne zu malen. Allerdings würde
das bei mir momentan aus Zeitmangel länger dauern. Ich bin aber auf die
Ergebnisse gespannt.

Frickel F. schrieb:
>> Vielleicht wäre es, für jemand der keine professionelle Hilfe in
>> Anspruch nehmen kann, eine Möglichleit, wenn an den Kupferflächen unter
>> den Chips ein kleines Loch wäre, um mit der Lötspitze die Massefläche zu
>> erhitzen.
> Das ist ja auf den China Boards auch so, ob das HF-mäßig ungünstig ist
> kann ich fachlich nicht wirklich beurteilen, aber so aus dem Bauch
> heraus... ungünstig denke ich mal.

Es würden ja schon ein paar Vias und das Entfernen der Lötstoppmaske auf
der Rückseite unter dem Exposed Pad des Chips reichen. Dann kann man mit
dem Lötkolben darauf herumbraten. Wobei sich der Chip eigentlich
problemlos mit Heißluft und Lötpaste löten lassen sollte.

HF Pfuscher schrieb:
> Merke dass ein Quarzofen-Oszillator oft nur eine gute Frequenz-
> Referenz darstellt, er muss nicht unbedingt das super Phasen-
> rauschen haben.

Man könnte als Oszillator z.B. so etwas hier nehmen, in der 100
MHz-Version:

https://www.crystek.com/crystal/spec-sheets/clock/CCHD-950.pdf

Ist mit ca. 25 Euro auch nicht übermäßig teuer. Die 100 MHz könnte man
dann mit dem Referenz-Teiler im ADF4351 auf eine für den PFD passende
(nicht zu niedrige Frequenz) teilen. So einen VCXO würde man dann am
besten mit einer zweiten schmalbandigen PLL (z.B. mit ADF4002) auf eine
präzise 10 MHz-Referenz locken, wenn man eine genaue Frequenz braucht.

Ist das Board denn für einen Oszillator mit HCMOS-Ausgang eingerichtet?

Genauer kann ich mir die Dinge momentan leider nicht anschauen, da ich
gerade on Tour bin. Schöne Grüße aus Paris. :-)

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Wobei sich der Chip eigentlich
> problemlos mit Heißluft und Lötpaste löten lassen sollte.

Ich hatte mal ein Hitite Teiler bis 12GHz durch 8 mit einer
professionellen Dampfphasenlötsstation aufgelötet. Das auflöten
funktionierte einwandfrei. Leider hat das IC die 230° nicht überlebt.

Hier war systembedingt garantiert, das die Temperatur 230° nicht
überschreiten konnte. Die Lötdauer war glabue ich 5 Sekunden.

Ich frage mich jetzt wie die Temperatur sich mit einer Heisluftstation
entwickeln wird.

Mario H. schrieb:
> Man könnte als Oszillator z.B. so etwas hier nehmen, in der 100
> MHz-Version:
>
> https://www.crystek.com/crystal/spec-sheets/clock/CCHD-950.pdf
>
> Ist mit ca. 25 Euro auch nicht übermäßig teuer.

Das hatte ich mit Frickels Boad auch versucht. Die 100MHz stammten aus
einen SML3 von Rohde&Schwarz.
Das hat leider nicht den Effekt gebracht, den ich mir erhoffte.

Mario H. schrieb:
> So einen VCXO würde man dann am
> besten mit einer zweiten schmalbandigen PLL (z.B. mit ADF4002) auf eine
> präzise 10 MHz-Referenz locken, wenn man eine genaue Frequenz braucht.

Ob man damit nicht den Teufel mit dem Belzebub austreibt?

müsste man untersuchen.

Ralph Berres

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Ich frage mich jetzt wie die Temperatur sich mit einer Heisluftstation
> entwickeln wird.

Ich wüsste nicht, wann ich damit mal einen Chip zerstört hätte.

> Das hatte ich mit Frickels Boad auch versucht. Die 100MHz stammten aus
> einen SML3 von Rohde&Schwarz.
> Das hat leider nicht den Effekt gebracht, den ich mir erhoffte.

Ob das etwas bringt oder nicht, hängt natürlich auch von der Auslegung
des Loop-Filters und der anderen Größen, die die
Closed-Loop-Übertragungsfunktion bestimmen, ab.

> Ob man damit nicht den Teufel mit dem Belzebub austreibt?

Was meinst Du damit? Natürlich muss man dann das Loop-Filter auch
entsprechend schmalbandig machen, damit die externe Referenz nicht alles
wieder verdirbt. Und die PLL sollte einen hinreichend niedrigen Phase
Noise Floor haben.

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin

Gestern lief mal wieder alles schief wie es nur laufen kann...

Erst die Sache mit dem DAC, dazu ist mir dann noch die geniale Idee
gekommen einen ATMEGA328 mit drauf zu zaubern. Ich sag mal so, am Anfang
sah das ja noch ganz gut aus, die Vias & ICs hier und dort etwas hin und
her schieben, passt. Als ich dann so bei ca. 70% Strippen zuppeln
angekommen war, ist mir wieder eingefallen... "Unterseite" da war doch
was! Da kommt doch nie wieder einer dran wen alles im Blechgehäuse
eingelötet ist. Wieder mal nur halb nachgedacht!

Wieder zurück.

Dann dachte ich so, kannst ja gleich mal Bestellen... Ich weiß nicht
wieso oder wo ich das Brett vorm Kopf hatte, "Dämpfungsglied". Wen eins
vor und hinter dem MMIC sitzt ist das ja super, aber man hat immer noch
keins hinter dem ADF wen man ohne MMIC bestückt.

Na ja, gibt schlimmeres. :)


Ralph B. schrieb:
> Ich gewinne immer mehr den Eindruck das die Grenzen des ADF4351 einfach
> erreicht sind.
>
> Es würde mich freuen wenn dein Aufbau wirklich wesentlich sauberer
> funktioniert.

Werden wir ja sehen, wen es für Deine Anforderungen nicht reicht, ist es
ja nicht umsonst gefrickelt! Ich denke mal da gibt es bestimmt noch
einige Anwendungen wo der ADF mehr als ausreichend ist.

Was mir gerade noch eingefallen ist, wen Du mit der Software zum ADF am
werkeln bisst, dann schau mal unter "Tools/Auto-write", dann schreibt
der jede Änderung sofort in den ADF.

HF Pfuscher schrieb:
> Frickel F. schrieb:
>> Und zwar habe ich unter den SMA-Anschlüssen den GND Layer 2 auf Layer 3
>> gelegt, so das ich da wieder auf 50 Ohm komme. Die Pads sind ja doch
>> relativ breit und Lang.
>>
>> Ist das nötig, oder bringt das andere Probleme?
>
> Neee passt schon. Wenn du in der Impedanz bei 50 Ohm bleibst
> kann eigentlich nix schiefgehen.

Ok.

> Sehr lobenswert, du bist auf jeden Fall besser als unbedingt
> notwendig.

Das hört sich doch gut an!

> Hoffentlich kontaktieren die Vias auch wirklich
> auf die Zwischenlage(n) ;-)

Du meinst mit Sicherheit Layer 3. Da hatte ich die Isolationsabstände
größer gemacht aber die Leiterbahnen noch nicht angepasst, ist jetzt
gefixt. ;-)

> Ich erkläre dich hiermit zum HF-Sensibelchen des Forums
> (im positivsten Sinn), so wenig habe ich noch nie zu meckern
> gehabt.

Das geht runter wie... DANKE!


Mario H. schrieb:
> Es würden ja schon ein paar Vias und das Entfernen der Lötstoppmaske auf
> der Rückseite unter dem Exposed Pad des Chips reichen. Dann kann man mit
> dem Lötkolben darauf herumbraten.

Ja, so hatte ich das ja angedacht.

> Man könnte als Oszillator z.B. so etwas hier nehmen, in der 100
> MHz-Version:
>
> https://www.crystek.com/crystal/spec-sheets/clock/CCHD-950.pdf
>
> Ist mit ca. 25 Euro auch nicht übermäßig teuer. Die 100 MHz könnte man
> dann mit dem Referenz-Teiler im ADF4351 auf eine für den PFD passende
> (nicht zu niedrige Frequenz) teilen. So einen VCXO würde man dann am
> besten mit einer zweiten schmalbandigen PLL (z.B. mit ADF4002) auf eine
> präzise 10 MHz-Referenz locken, wenn man eine genaue Frequenz braucht.

Habe ich gleich als Bauteil angelegt und mit aufs Board getan.
Zuerst hatte ich bedenken weil der von Dir verlinkte keinen Tune-Pin
hat, aber Crystek haben soviel im Angebot, da findet sich was. Danke!

> Ist das Board denn für einen Oszillator mit HCMOS-Ausgang eingerichtet?

Eigentlich hat man viele Kombinationen die Clk rein/raus zu bekommen,
nur anders bestücken deckt alles ab.

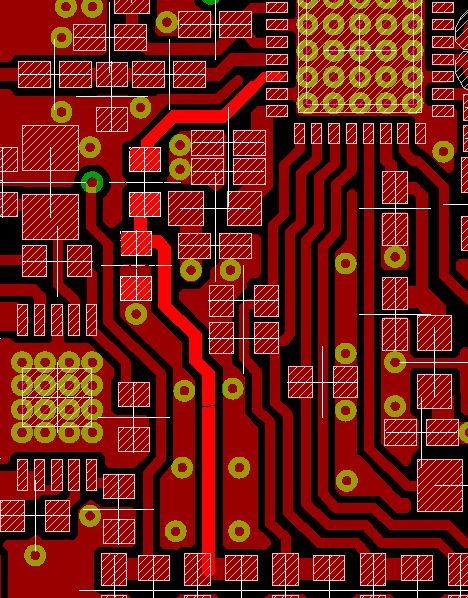

Du hast mich auch noch auf eine andere Idee gebracht! Der ADF hat ja
noch den MUX Ausgang auf dem man die PFD Frequenzen ausgeben könnte die
man dann noch weiter Verwursten kann. Dazu habe ich noch einen
Spannungsteiler vorgesehen (wen man braucht) und die strippe so gut es
ging von allen anderen durch Masse getrennt. Wen es Probleme macht, kann
man es ja immer noch per Software abschalten.

> Genauer kann ich mir die Dinge momentan leider nicht anschauen, da ich
> gerade on Tour bin. Schöne Grüße aus Paris. :-)

Gruß zurück und Trinke ein Bier für uns mit! Obwohl... Bier und
Frankreich...?!? :D

Auch an alle anderen HFler, ich schicke euch auch gern die Eagle Dateien
zu! Nur eine kurze PM mit Mailadresse.

Wen alles fertig ist und läuft, werde ich eh alles frei geben, ich will
nur nicht was halbfertiges Online stellen.

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Erst die Sache mit dem DAC, dazu ist mir dann noch die geniale Idee
> gekommen einen ATMEGA328 mit drauf zu zaubern.

Dann hättest du bis auf einen 16 Bit AD-Wandler ja meine Ansteuereinheit
mit  auf dem Board, der On Board 10Bit ADC war leider nicht ausreichend.

Ich benötige mindestens 14 Bit für die Frequenz im  100KHz Raster
zwischen 1950KHz und 3500KHz. mit Hilfe einer Gleichspannung einstellen
zu können.

Ich schicke dir mal per Email das was bei mir werkelt.


Frickel F. schrieb:
> Was mir gerade noch eingefallen ist, wen Du mit der Software zum ADF am
> werkeln bisst, dann schau mal unter "Tools/Auto-write", dann schreibt
> der jede Änderung sofort in den ADF.

werde ich ausprobieren sobald mein Swob wieder läuft. Zur Zeit warte ich
auf eine Lieferung von Reichelt. In meinen Swob ist ein Relais defekt.

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Habe ich gleich als Bauteil angelegt und mit aufs Board getan.
> Zuerst hatte ich bedenken weil der von Dir verlinkte keinen Tune-Pin
> hat, aber Crystek haben soviel im Angebot, da findet sich was. Danke!

Ja, sorry, z.B. diese hier, die sich durch den Ausgang (CMOS, Sinus) und
die Betriebsspannung unterscheiden:

https://www.crystek.com/crystal/spec-sheets/vcxo/CVHD-950.pdf
https://www.crystek.com/crystal/spec-sheets/vcxo/CVSS-945.pdf

> Gruß zurück und Trinke ein Bier für uns mit! Obwohl... Bier und
> Frankreich...?!? :D

Ich bin ja ohnehin mehr für Wein. Allerdings bleibt auf Dienstreisen
wenig Zeit dafür.

> Wen alles fertig ist und läuft, werde ich eh alles frei geben, ich will
> nur nicht was halbfertiges Online stellen.

Sehr nobel, vielen Dank.

von Ralph B. (rberres)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Heute habe ich das neue Relais eingebaut.

hier nochmal ein paar Bilder mit verschieden großen Spans

Die ersten drei mit dem SMHU als 2GHz Quelle
die letzten 3 Bilder mit dem ADF4351 welcher eingebaut ist.

Die beiden unteren horizontalen Linien sind -80db und -70db.

Filter war wieder das 2,4KHz breite 9MHz Quarzfiter.

Man sieht links und rechts die Träger in etwa 50KHz Abstand, welche von
der magnetischen Ablenkeinheit der Bildröhre stammen.

Ralph Berres

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Sehr nobel, vielen Dank.

Nobel finde ich das nicht, ich profitiere ja auch von anderen was die
Veröffentlichen oder einem weiter helfen, von daher. Das muss so! ;)

Ralph B. schrieb:
> Heute habe ich das neue Relais eingebaut.
>
> hier nochmal ein paar Bilder mit verschieden großen Spans
>
> Die ersten drei mit dem SMHU als 2GHz Quelle
> die letzten 3 Bilder mit dem ADF4351 welcher eingebaut ist.
>
> Die beiden unteren horizontalen Linien sind -80db und -70db.
>
> Filter war wieder das 2,4KHz breite 9MHz Quarzfiter.
>
> Man sieht links und rechts die Träger in etwa 50KHz Abstand, welche von
> der magnetischen Ablenkeinheit der Bildröhre stammen.
>
> Ralph Berres

Der ADF macht ja wirklich keinen guten Eindruck! :(

Aber schlimmer finde ich die 50Khz. Die scheinen ja auch wie das
Grundrauschen um 10db mit anzusteigen. Ich kann mir kaum vorstellen das
hier der Zufall im spiel ist.

Und wen man mal genau hinschaut, sind ja auf PA090348.JPG noch zwei
weitere kleinere Pegel neben den 50Khz. Die fehlen beim ADF PA090351.JPG
ganz.

Meine frage wäre jetzt, wen der Teppich und die 50Khz beide um 10db
steigen, warum dann die kleineren nicht, oder wo kommen die her.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Und wen man mal genau hinschaut, sind ja auf PA090348.JPG noch zwei
> weitere kleinere Pegel neben den 50Khz. Die fehlen beim ADF PA090351.JPG
> ganz.

Frickel F. schrieb:
> Meine frage wäre jetzt, wen der Teppich und die 50Khz beide um 10db
> steigen, warum dann die kleineren nicht, oder wo kommen die her.

Der größere Pick stammt von dem magnetischen Feld der
Bildröhrenablenkspule.
Wenn ich die Ablenkeinheit abklemme, dann sind sie weg.

Der kleinere Pick stammt von dem Hochspannungstrafo des
Hochspannungsgenerators.

Das sind beide getrennte Oszillatoren. Laut Manual soll die Ablenkspule
mit 50KHz arbeiten, der Hochspannungsgenerator mit 40KHz. Sie liegen
aber dichter beieinader, und das lässt sich auch nicht abgleichen.

Warum getrennte Oszillatoren verwendet wurden habe ich nur eine
Vermutung.

Vermutlich würden bei exakt gleicher Frequenz man auf dem Bildschirm was
sehen. Der Bildschirm wird mit 50KHz gerastert. Ähnlich wie bei einem
Fernseher. Nur vertikal und horizontal vertauscht.

Frickel F. schrieb:
> warum dann die kleineren nicht

Wo der größere Pick einstreut habe ich bisher noch nicht rausgefunden.

Er addiert sich in der Tat zu dem rauschteppich.

Der kleinere Pick vom Hochspannungsteil scheint anders einzustreuen, und
geht bei dem ADF offenbar in dessen Rauschen unter.

Was mir auch noch auffällt, ist bei dem dritten Bild die Rauschglocke am
Fuss, welche am SMHU direkt nicht zu sehen ist.

Man müsste wirklich von dem ganzen Mischergedöns wegkommen. Schon
alleine deswegen um die fast 50db Verstärkung hinter dem Mischr zu
vermeiden.

Aber das würde fast eine Neukonstruktion des kompletten Swobs nach sich
ziehen. Das heist man müsste den HF Generator vielleicht komplett mit
einen DDS aufbauen. Aber bei 1,4GHz ist das eine enorme Herausforderung.

Das Grundübel begann schon mit den Störungen durch die magnetischen
Felder im Gerät, welche offenbar einfach überall einstreuen.


Ralph Berres

wo die her kommt weis ich auch noch nicht.




Ralph Berres

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe mich mal durch die unleserlichen Schaltpläne zum Swob gewühlt.
Das erstes was ich im Netz gefunden habe.

Was mir aufgefallen ist, alle Spannungen sind Spinnennetz mäßig
verteilt. An den +-5V hängt zum Beispiel auch die X Ablenkung dran.

Wen ich jetzt auf suche gehen müsste, dann würde ich jede Spannung mal
abklappern ob da irgendwo die 40 bzw. 50KHz zu finden sind. Die müssen
mit Sicherheit nicht laut sein um Störungen zu erzeugen.

Dann hast Du geschrieben, Ablenkung ab, Peak weg. Aber hast Du auch mal
Probiert die Ablenkung gegen einen R probehalber zu ersetzen?

Ich werde den verdacht nicht los das die 40/50Khz über eine
Versorgungsspannung kommen.



Ps.: Nicht das Spinnennetz mäßig schlecht ist, ich meinte das alles und
jeder ohne weitere Regler/Filter da dran ist.

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Ich habe mich mal durch die unleserlichen Schaltpläne zum Swob gewühlt.
> Das erstes was ich im Netz gefunden habe.

du Ärmster :-) aber vielen Dank für die Mühe. Es gibt aber auch lesbare
Schaltbilder. z.B. beim KO4BB
http://www.ko4bb.com/getsimple/index.php?id=manuals&dir=Rohde_Schwarz/Rohde_Schwarz_SWOB5_Spectrum_Analyzer

Frickel F. schrieb:
> Was mir aufgefallen ist, alle Spannungen sind Spinnennetz mäßig
> verteilt. An den +-5V hängt zum Beispiel auch die X Ablenkung dran.

ja das stimmt. die bekommt aber 0,5Hz bis maximal 50Hz. ( Welches aber
auch Probleme mit seinen Ablenkfeld bereitet, insbesonders wenn der
digitale Bildspeicher eingeschaltet ist, und diese Frequenz konstant
50Hz und somit unabhängig der Ablaufzeit ist.

Die Leistungsstufen werden meines Wissens mit +24V und -20V versorgt.

Frickel F. schrieb:
> Wen ich jetzt auf suche gehen müsste, dann würde ich jede Spannung mal
> abklappern ob da irgendwo die 40 bzw. 50KHz zu finden sind. Die müssen
> mit Sicherheit nicht laut sein um Störungen zu erzeugen.

Die Spannungen waren absolut sauber.

Frickel F. schrieb:
> Dann hast Du geschrieben, Ablenkung ab, Peak weg. Aber hast Du auch mal
> Probiert die Ablenkung gegen einen R probehalber zu ersetzen?

Ja das habe ich auch versucht. Zumindestens der höhere Peak war weg.

Allerdings ist die Ablenkspule Bestandteil des Schwingkreises. Ohne
Ablenkspule schwingt der Oszillator nicht.

Wenn ich die komplette Hochspannungsablenkbaugruppe abgeklemmt habe, (
das geht problemlos in dem ich das Flachbandkabel zur
Hauptverteilerplatine abziehe ) dann war auch der kleine Peak weg.

Frickel F. schrieb:
> Ich werde den verdacht nicht los das die 40/50Khz über eine
> Versorgungsspannung kommen.

Den Verdacht hatte ich auch, und bin mir nicht sicher ob es so ist oder
nicht.

In den einzelnen Baugruppen sind nochmals Filterelemente für die
Betriebsspannungen plaziert.

Ich werde heute Abend wohl noch mal weiter forschen.


Das ganze Problem mit den Peaks könnte man sicherlich wenn man die etwas
antiquierte Bildröhre durch einen 11" LCD Display ersetzen könnte.

Doch der Aufwand die im Swob vorhandenen Signale so aufzubereiten, das
man damit einen LCD Display ansteuern könnte ist wohl so groß , das es
zumindestens für mich nicht realisierbar ist.

Zugegeben es hätte aber was , wenn man dann auch noch eine farbige
Darstellung hätte.

Aber eigentlich gehört dieses Thema wieder in den Parallelthread.


Ralph Berres

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
@Ralph, bist Du schon weiter gekommen?


Update... diese Woche ist die Bestellung von Mauser eingetroffen und die
PCBs sind heute gekommen, mal schauen wie ich zu komme und die ersten
Messungen machen kann.

von Ralph B. (rberres)


Bewertung
1 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Ralph, bist Du schon weiter gekommen?

Ich bin keinen Schritt weiter gekommen.

Seit heute bin ich jetzt im Besitz eines HP8752B VNA

Ralph

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Seit heute bin ich jetzt im Besitz eines HP8752B VNA
>
> Ralph

Du glücklicher! :)

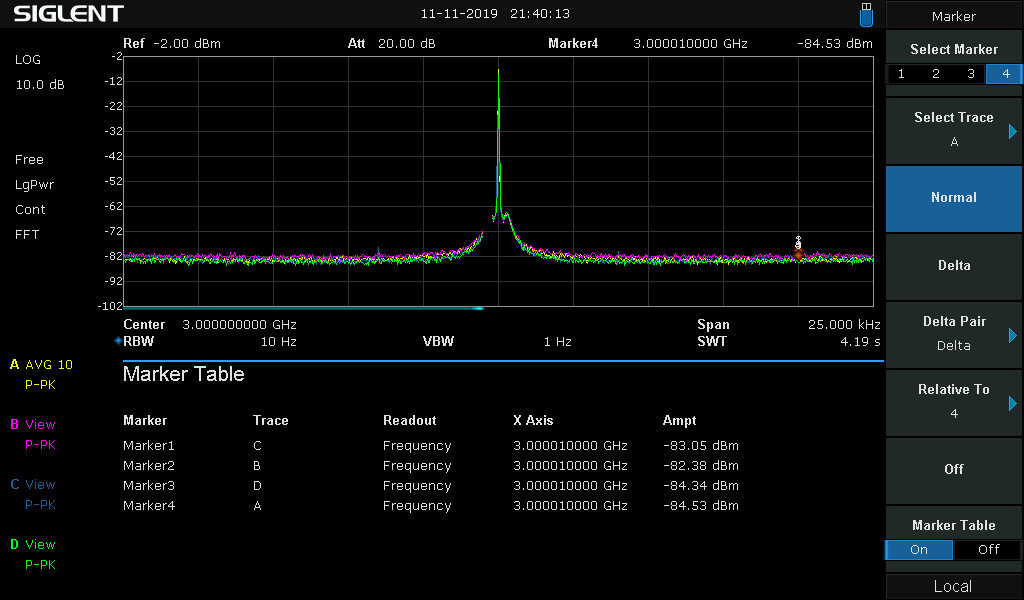

Update zum ADF...

Bestücken ging super, was mir aber erst mal aufgefallen ist, das in
Eagle die Pads für R & Cs in der Größe für 0402 relativ groß sind, da
werde ich mal für mein privates gefrickel kleinere anlegen.

2 kleine Fehler habe ich im Layout gemacht, die konnte ich aber ohne
kratzen oder Lötbrücken umschiffen.

Einen richtigen Bock habe ich aber geschossen beim bestellen vom
Oszillator, da muss ich in den Brause Fenstern durcheinander gekommen
sein... tja, leider nicht mehr zu ändern.

Für den ersten Test habe ich dann noch mit Arduino schnell was zusammen
geklöppelt um zu sehen ob überhaupt was geht. Mehr Messungen folgen dann
wen das USB Programmer Dingsi eingetroffen ist.

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
das Spektrogramm sieht ja recht vielversprechend aus.

mach mal ein Spektrum mit einen Spann von 20KHz

Soll ich dir dein Board mit vielen Baugrupopen nochmal zurückschicken?
Damit du weiter machen kannst?

Den HP8752 muss ich noch bedienen lernen. Insbesonders das mit dem
Kalibrieren habe ich noch nicht raus.

Ansonsten macht das Teil locker 100db Dynamik.

Es ist schon ein tolles Gerät, aber sperrig.

Ralph

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> PNG6.png

Sehr schön. Das siehst schon einmal sehr sauber aus, was Störtöne
betrifft. Was ist denn die Spezifikation des Phasenrauschens des
Spektrumanalysators? Der größte Anteil der Rauschglocke dürfte wohl aus
dem Analyzer kommen. Der Siglent SSA3032X ist z.B. mit < -98 dBc/Hz bei
1 GHz und 10 kHz Offset angegeben.

Hast Du bei der Auslegung der PLL schon irgendwelche Maßnahmen
getroffen, um das Phasenrauschen zu minimieren? Also Loop-Bandbreite auf
den Schnittpunkt der spektralen Leistungsdichten des Rauschens von VCO
und Referenz legen, o.ä.?

Ralph B. schrieb:
> Den HP8752 muss ich noch bedienen lernen. Insbesonders das mit dem
> Kalibrieren habe ich noch nicht raus.

Ich finde die HP-VNAs auch mehr als gewöhnungsbedürftig, besonders die
alten. Kommt aber wohl daher, dass ich die R&S-Kisten gewohnt bin. Da
gibt es lustige Fallstricke, wie ich vor einiger Zeit schmerzlich
feststellen durfte: Bei HP bezieht sich die male/female-Angabe im Menü
offenbar immer auf den Port, und nicht auf den Cal-Standard. Darauf muss
man erstmal kommen.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Bei HP bezieht sich die male/female-Angabe im Menü
> offenbar immer auf den Port, und nicht auf den Cal-Standard. Darauf muss
> man erstmal kommen.

soweit bin ich noch nicht.

Zur Zeit bin ich noch am suchen, wo man die Verzögerungszeiten eingibt,
und wie man das ganze abspeichert.

Ralph

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> das Spektrogramm sieht ja recht vielversprechend aus.
>
> mach mal ein Spektrum mit einen Spann von 20KHz

Mario H. schrieb:
> Frickel F. schrieb:
>> PNG6.png
>
> Sehr schön. Das siehst schon einmal sehr sauber aus, was Störtöne
> betrifft. Was ist denn die Spezifikation des Phasenrauschens des
> Spektrumanalysators? Der größte Anteil der Rauschglocke dürfte wohl aus
> dem Analyzer kommen. Der Siglent SSA3032X ist z.B. mit < -98 dBc/Hz bei
> 1 GHz und 10 kHz Offset angegeben.
>
> Hast Du bei der Auslegung der PLL schon irgendwelche Maßnahmen
> getroffen, um das Phasenrauschen zu minimieren? Also Loop-Bandbreite auf
> den Schnittpunkt der spektralen Leistungsdichten des Rauschens von VCO
> und Referenz legen, o.ä.?

Wie geschrieben, ich hatte das jetzt nur fix in Arduino zusammen
gestrickt. Im großen und ganzen habe ich die vorhanden Einstellungen
verwendet und nur Oci. und Ausgabefrequenz angepasst, ansonsten weiß ich
nicht mal wie welche Register gesetzt sind. Das ist jetzt nur ein
Funktionstest auf die schnelle gewesen um zu sehen ob es überhaupt
funktioniert. Eigentlich hat mir die grüne Lock-Led schon gereicht,
wollte dann aber auch noch sehen das auch HF raus kommt. :D

Ausführlich messen und Probieren werde ich wen der USB-Dingsi hier ist,
das ist mir sonnst mit dem Arduino zu undurchsichtig und viel zu
umständlich.

@Mario H. hättest du was besseres zum Messen als ein Siglent? Mit dem
Loop-Filter und alles was damit zusammen hängt werde ich wohl auch noch
Hilfe brauchen, so im groben verstehe ich das, aber das war es dann auch
schon.

> Soll ich dir dein Board mit vielen Baugrupopen nochmal zurückschicken?
> Damit du weiter machen kannst?
Nein! Ich habe noch mal so ein USB-Teil bestellt und dafür habe ich dann
auch schon eine Anwendung wen ich das von dir wieder bekomme. Also alles
gut, behalte das solange wie du brauchst und mach ganz in ruhe. Ich habe
jetzt eh noch was um die Ohren, da komme ich leider nicht groß zum
Frickeln. ;)

> Den HP8752 muss ich noch bedienen lernen. Insbesonders das mit dem
> Kalibrieren habe ich noch nicht raus.
>
> Ansonsten macht das Teil locker 100db Dynamik.
>
> Es ist schon ein tolles Gerät, aber sperrig.
>
> Ralph

Ja, 100db ist schon eine Hausnummer. Sperrig wäre bei mir allerdings ein
Problem, aber auch nur ein kleineres. :)

von GHz-Nerd (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> HP bezieht sich die male/female-Angabe im Menü offenbar immer auf den
> Port, und nicht auf den Cal-Standard. Darauf muss man erstmal kommen.

:) ich bin hingegen an HP gewohnt und finde es recht intuitiv... bei der
Kalibrierung wird die Referenzebene charakterisiert und nicht der cal
standard...

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Mario H. hättest du was besseres zum Messen als ein Siglent? Mit dem
> Loop-Filter und alles was damit zusammen hängt werde ich wohl auch noch
> Hilfe brauchen, so im groben verstehe ich das, aber das war es dann auch
> schon.

Ich hätte einen Rohde & Schwarz FSEA 30 mit Option B4 "Low Phase Noise"
für eine solche Messung zur Verfügung. Damit dürften beim Phasenrauschen
vielleicht etwas mehr als 30 dB zusätzlich drin sein im Vergleich zum
Siglent (bei 10 kHz Offset).

Wirklich prickelnd ist es aber grundsätzlich nicht, Phasenrauschen mit
einem Spektrumanalysator zu messen, wenn der Generator nicht gerade
rauscht wie ein Wasserfall. Außerdem unterdrückt der Spektrumanalysator
das Amplitudenrauschen nicht. Ein richtiger Signal Analyzer ist eine mir
immer wieder schmerzlich bewusst werdende Lücke im Gerätepark.

Gerade nochmal nachgesehen: R&S FSWP mit Optionen B60 (Cross Correlation
1MHz-26GHz) und B64 (Additive Phase Noise) gebraucht ab 115000 Euro +
MwSt. Einfach nur traurig. Selbst die älteren Kisten (z.B. FSQ mit
entsprechender Option) kosten gebraucht noch so viel wie ein
Oberklasse-PKW.

Wenn Du so weit bist und mir das Teil leihweise anvertrauen möchtest,
könnte ich mit dem FSE mal messen.

> Sperrig wäre bei mir allerdings ein
> Problem, aber auch nur ein kleineres.

Ja, das sind alles ziemliche Trümmer. Die neueren sind wenigstens nicht
mehr ganz so tief. Lassen sich aber trotzen noch im Winter als Heizung
einsetzen.

GHz-Nerd schrieb:
> :) ich bin hingegen an HP gewohnt und finde es recht intuitiv... bei der
> Kalibrierung wird die Referenzebene charakterisiert und nicht der cal
> standard...

Eigentlich ist die R&S-Oberfläche da eindeutig: Erst wählt man Port und
Gender, und das gewünschte Cal-Kit, und der Cal-Dialog fordert einen
dann auf, die Cal-Standards mit dem entgegengesetzten Gender
anzuschließen. Und in der Cal-Kit-Definition gibt man den Gender des
Cal-Standards an. Wenn ich das richtig in Erinnerung habe, muss man beim
HP wissen, wessen Gender denn nun gemeint ist, das geht nicht aus dem
Dialog hervor. Wobei der Vergleich unfair ist, auf dem kleinen
CRT-Display lässt sich das nicht so intuitiv darstellen wie bei einer
Windows-Oberfläche.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Wenn ich das richtig in Erinnerung habe, muss man beim
> HP wissen, wessen Gender denn nun gemeint ist, das geht nicht aus dem
> Dialog hervor. Wobei der Vergleich unfair ist, auf dem kleinen
> CRT-Display lässt sich das nicht so intuitiv darstellen wie bei einer
> Windows-Oberfläche.

Für mich kommt noch das Problem der sehr rudimären Englischkenntnisse
hinzu.

Ich muss mir mal aus der passende Bedienungsanleitung den Absatz
raussuchen und den mit Google ins Deutsche übersetzen, und ausdrucken.
Genauso wie man die Kalibrierung abspeichert.

Was auch noch Arbeit bedeutet. Einen Bildschirmausdruck via IEC-Bus auf
den Rechner. Das ist was für die vielen Winterabende. Ansonsten geht das
Gerät wirklich gut.

Mario H. schrieb:
> Damit dürften beim Phasenrauschen
> vielleicht etwas mehr als 30 dB zusätzlich drin sein im Vergleich zum
> Siglent (bei 10 kHz Offset).

Je nach dem welcher Siglent er hat , ist das Phasenrauschen garnicht mal
so schlecht, un durchaus mit modernen Geräten der Mittelklasse
vergleichbar.

( 98dbc in 10KHz Abstand bei einer Messbandbreite von 1KHz ).

Aber in Frickels letztes Spektrumgramm sehe ich das der Träger vom
Rauschen in 10KHz Abstand  auch nur 60db entfernt ist. Dies messe ich
bei mir auch. Allerdings sind die Nebenwellen bei ihm nicht vorhanden.

Das ist das was im Datenblatt des ADF4351 auch so pupliziert wurde.

Bei dem Swob würde ich aber eigentlich deutlich mehr benötigen. So 90db
in 10KHz Abstand wäre schon besser. wobei die Messbandbreite bei mir
direkt vom Messobjekt abhängt, da der Detektor ja breitbandig misst.

Ich müsste mal mit Hilfe eines amplitudenmodulierten Signals mal
versuchen die tatsächliche Messbandbreite des Detektors zu messen in dem
ich die Modulationsfrequenz stetig erhöhe bis sie im gleichgerichteten
Signal um 3db abgefallen ist.

Ich weis nicht kann man das überhaupt so messen?

Ralph Berres

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Für mich kommt noch das Problem der sehr rudimären Englischkenntnisse
> hinzu.

Hier scheinen ja einige unterwegs zu sein, die den 8752/8753 gut kennen.

> Aber in Frickels letztes Spektrumgramm sehe ich das der Träger vom
> Rauschen in 10KHz Abstand  auch nur 60db entfernt ist. Dies messe ich
> bei mir auch. Allerdings sind die Nebenwellen bei ihm nicht vorhanden.
>
> Das ist das was im Datenblatt des ADF4351 auch so pupliziert wurde.

Wenn ich nicht gerade völlig auf dem Schlauch stehe, lese ich im
gemessenen Spektrum -89,6 dBc/Hz bei ca. 100 kHz Offset ab. Das
Datenblatt macht hingegen Hoffnung auf < -105 dBc/Hz bei 100 kHz. Die
Frage ist, welchen Anteil der Analyzer daran hat.

Wobei das alles ein wenig Kaffeesatzleserei ist, ohne genau zu wissen
die die PLL ausgelegt und der ADF4351 parametriert ist. War halt nur ein
schneller Funktionstest. Ich finde trotzdem, dass sich das Ergebnis
sehen lassen kann. Und bei niedrigeren Frequenzen mit ein paar Teilern
im Signalweg dazwischen sähe das richtig gut aus.

> Ich müsste mal mit Hilfe eines amplitudenmodulierten Signals mal
> versuchen die tatsächliche Messbandbreite des Detektors zu messen in dem
> ich die Modulationsfrequenz stetig erhöhe bis sie im gleichgerichteten
> Signal um 3db abgefallen ist.
>
> Ich weis nicht kann man das überhaupt so messen?

Du meinst die Bandbreite deines Messkopfes? Mit einem
amplitudenmodulierten Signal messen?

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Du meinst die Bandbreite deines Messkopfes? Mit einem
> amplitudenmodulierten Signal messen?

Ja mich interessiert, welche Bandbreite der Messkopf hat und damit zum
Rauschen beiträgt.

Das wäre wichtig wenn das Stimulussignal im Sperrbereich z.B. eines
Hochpasses liegt der bei 100MHz seinen 3db Punkt hat.

Dann liegen ja in meinen Fall ein Rauschen mit einer Bandbreite von 1300
MHz am Log-Demodulatorkopf an. Die frage ist jetzt ob hier jetzt die NF
Bandbreite von vielleicht 10KHz des Demodulatorkopfes auf der
Gleichspannungsseite das Rauschen mitbestimmt, oder ob hier voll die HF
Bandbreite des Messkopfes zum tragen kommt. Der Messkopf ist ja
schließlich kein linearer Mischer.

Mario H. schrieb:
> Wenn ich nicht gerade völlig auf dem Schlauch stehe, lese ich im
> gemessenen Spektrum -89,6 dBc/Hz bei ca. 100 kHz Offset ab. Das
> Datenblatt macht hingegen Hoffnung auf < -105 dBc/Hz bei 100 kHz. Die
> Frage ist, welchen Anteil der Analyzer daran hat.

unterschätze den Siglent SA mal nicht. Wenn das das Teil der SSA30212
ist dann hat er ein Phasenrauschen von <-95 dBc/Hz @10 kHz offset, <-98
dBc/Hz (typ.) so mancher aktueller SA von den Nobelfirmen sind auch
nicht besser.
Da müüsste man schon in die Premiumklasse gehen.

zwischen Marker1 und Marker 2 lese ich etwa einen Abstand von 10KHz.

Der Gemessene Pegelunterschied zwischen Marker 1 (-12dbm ) und
Marker 2 (-70dbm ) sind ca 58db bei 1KHz Bandbreite gemessen, Bezogen
auf 1Hz Bandbreite wären das dann 88dbc. Ich meine viel besser wirds
nicht mehr.

Mario H. schrieb:
> Hier scheinen ja einige unterwegs zu sein, die den 8752/8753 gut kennen.

Noch zähle ich nicht dazu und muss noch sehr viel lernen was den Umgang
mit dem Gerät betrifft.

Offen sind für mich noch folgende Fragen.

1. wie macht man mit dem Gerät eine OSM Kalibrierung, und wie speichert
man diese dauerhaft ab. bzw wie ruft man sie wieder auf.

2. wo gibt man die Laufzeiten für Open und Short ein und wie speichert
man sie ab?

In dem Gerät sitzt wohl ein Goldcap Batterie welche laut
Bedienungsanleitung nach 3 Tagen leer ist.

3. wenn es schon keinen permanenten Speicher im Gerät zu geben scheint,
wie speichere ich den Kram auf den Rechner und rufe sie von dort wieder
auf?

4. Wie kann ich Bilder im Rechner mit meiner Iecbuskarte HP82341C
abspeichern ?

Hat jemand diesbezüglich schon mal eine deutsche Kurzanleitung verfasst?


Ralph Berres

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> unterschätze den Siglent SA mal nicht. Wenn das das Teil der SSA30212
> ist dann hat er ein Phasenrauschen von <-95 dBc/Hz @10 kHz offset, <-98
> dBc/Hz (typ.) so mancher aktueller SA von den Nobelfirmen sind auch
> nicht besser.
> Da müüsste man schon in die Premiumklasse gehen.

Bei aktuellen Spitzengeräten bekommt man gute 30 dBc/Hz mehr bei 10 kHz
Offset. Aber wie schon gesagt, auch damit ist bei Phasenrauschmessungen
schnell Ende der Fahnenstange. Auch misst ein SA nicht wirklich das
Phasenrauschen. Ich brauche tatsächlich einen zusätzlichen Signal
Analyzer. :-)

> Der Gemessene Pegelunterschied zwischen Marker 1 (-12dbm ) und
> Marker 2 (-70dbm ) sind ca 58db bei 1KHz Bandbreite gemessen, Bezogen
> auf 1Hz Bandbreite wären das dann 88dbc. Ich meine viel besser wirds
> nicht mehr.

Nahe am Träger hängt das aber von der PLL-Auslegung und der Güte der
Referenz ab. Da geht sicherlich mehr mit der Referenz auf Frickels
Board. Das Eval-Board von Analog kommt ja auch auf -100 dBc/Hz bei 10
kHz Offset und 2,2 GHz Träger mit DIV=1 am Ausgang. Siehe auch die
Kurven im ADF4351-Datenblatt, und die Dokumentation des Eval-Boards.

> Offen sind für mich noch folgende Fragen.

Da ich das Ding nicht habe, kann ich leider an der Stelle nicht helfen.

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Ich brauche tatsächlich einen zusätzlichen Signal
> Analyzer.

Leute, das Phasenrauschen ist garantiert im Datenblatt des
Analyzers definiert.

Solange man mit seinem Messobjekt um 6 dB oder mehr schlechter ist
als das Messgerät hat man eine einwandfreie Phasenrausch-Messung.

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Solange man mit seinem Messobjekt um 6 dB oder mehr schlechter ist
> als das Messgerät hat man eine einwandfreie Phasenrausch-Messung.

Eben. Und damit ist für mich leider ab ca. -120 dBc/Hz Schluss. Es
bleibt bei dem gesagten. :-)

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Eben. Und damit ist für mich leider ab ca. -120 dBc/Hz Schluss. Es
> bleibt bei dem gesagten.

Das kriegst du beim ADF4351 ja nie.
Also reicht die Messung aus.

von GHz-Nerd (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ralph B. schrieb:
> Der Gemessene Pegelunterschied zwischen Marker 1 (-12dbm ) und
> Marker 2 (-70dbm ) sind ca 58db bei 1KHz Bandbreite gemessen, Bezogen
> auf 1Hz Bandbreite wären das dann 88dbc. Ich meine viel besser wirds
> nicht mehr.


Kleine Frage zwecks allfälligem Vegleich/Reproduktion der Messungen:
Welcher Detektor-Typ (Sample - Peak - Noise marker - RMS) wurde bei
dieser Messung verwendet? Rausch-messungen am SA sind ja immer so eine
Sache... Da ich mit dem Siglent Interface nicht so vertraut bin, ist mir
das aus dem Bild nicht 100% klar...

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
GHz-Nerd schrieb:
> Kleine Frage zwecks allfälligem Vegleich/Reproduktion der Messungen:
> Welcher Detektor-Typ (Sample - Peak - Noise marker - RMS) wurde bei
> dieser Messung verwendet?

das must du den Frickel fragen.

Auf dem Bildschirm steht aber was von AVG 10 mal

Ralph Berres

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Am Wochenende kamen die neue "UKW-Berichte", darin ein Artikel von
Gunthard Kraus mit Messungen an einem chinesischen ADF4351-Board.

Die Ausgangsleistung hat einen buckligeren Frequenzgang als das
Datenblatt von AD angibt, etwa +/- 3dB  statt 1dB und die nominelle +5
dBm werde auch in der Spitze nicht erreicht, max. ca. 3,5-4 dBm zwischen
1,6 und 2,3 GHz.

Das Spektrum hat er breitbandig mit einem Spektrumanalyzer gemessen, und
schmalbandig mit dem RTL-SDR.

Zur Ansteuerung gibt es eine komplette Platine mit Touchscreen, auch
deren Bedienung hat er ausführlich geschildert.

Die Platinen hatte er schon im Sommer auf der Ham-Radio an seinem Stand
vorgeführt.

Hier die Abbildung von Banggood "35M-4.4GHz
PLL-RF-Signalquellenfrequenz-Synthesizer ADF4351 Entwicklungsboard " für
18,64€

https://de.aliexpress.com/popular/adf4351.html
da ist auch die Touchscreen-Platine darunter.

GPS-Klaus hat sich auch schon mit der Platine befasst und u.a. einen
Schaltplan gezeichnet
http://www.kh-gps.de/adf4351_neu.htm

: Bearbeitet durch User
von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> Die Ausgangsleistung hat einen buckligeren Frequenzgang als das
> Datenblatt von AD angibt, etwa +/- 3dB  statt 1dB und die nominelle +5
> dBm werde auch in der Spitze nicht erreicht, max. ca. 3,5-4 dBm zwischen
> 1,6 und 2,3 GHz.

Habe ja nicht die Möglichkeit den Artikel von Gunthard Kraus zu
lesen. Aber im Vorgriff auf eventuelle Verurteilungen des
Datenblatt-Inhaltes der am realen Objekt nicht nachvollzogen
werden kann:

Datenblatt-Werte beziehen sich auf die Schnittstelle, das ist im
Allgemeinen der Pin des jeweiligen Bausteins. Der reale Aufbau
einer konkreten Schaltung sowie die Auswahl von Bauteilen
bestimmen bei der HF (insbesondere im höheren GHz-Bereich)
entscheidend das was man bekommt bzw. herausholen kann. Das ist
oft deutlich weniger als das was im Datenblatt steht.

Als Anhaltspunkt für Kritik an der untersuchten Schaltung wäre
zu nennen:

- schlechtes (HF dämpfendes) Platinenmaterial
- HF dämpfender Lötstoplack
- vermutlich minderwertige Koppelkondensatoren
- DC Einspeisung am HF Ausgang stark frequenzabhängig

Nachteilig ist dabei vor allem dass die HF-Dämpfung zu hohen
Frequenzen hin stark zunimmt. Sei es Streifenleitung, Kondensator
oder Drossel. Fehlanpassung wäre auch noch zu nennen.

Selbst beim Messen allein kann noch einiges schiefgehen da
minderwertige HF-Kabel bei diesen hohen Frequenzen den Pegel
stark beeinflussen können.

Wie gesagt, dies alles für den Fall dass der Tenor aufkommt:
"Der ADF4351 hält nicht das was das Datenblatt verspricht"
Denn Pfusch am Bau gibt es auch in der Presse und am Labor-
Messplatz.

Christoph db1uq K. schrieb:
> und die nominelle +5
> dBm werde auch in der Spitze nicht erreicht

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Sehr viel ist nicht mehr zwischen dem ADF4351 und den beiden Ausgängen,
was den Frequenzgang so verpfuscht.

Den Artikel hat er noch nicht auf seinen Webseiten stehen, aber einen
Vorläufer:
http://www.gunthard-kraus.de/ADF4351%20-%20Synthesizer/pdf/pdf_ADF4351-Manual.pdf
Leider noch ohne den Frequenzgang. Die Messungen hat er mit einem
thermischen Leitungsmessgerät HP432 durchgeführt. Auch GPS-Klaus
schreibt, dass sein Exemplar nur +1 dBm erreicht.

An dem Schaltplan wundert mich, dass beide Ausgänge mit zweimal 50 Ohm
parallel beschaltet sind. Je einer an der Buchse nach GND und noch einer
vor dem Koppel-C nach 3,3V als pull-up des Ausgangs. An der Stelle
unterscheidet sich der Plan von dem bei Klaus, dort sind nur Drosseln
nach plus und auch in Serie zum Ausgang gezeichnet.

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Hier mal ein Auszug des von Google übersetzten Datenblattes von Analog
Device

DatenblattADF4351Rev. 0 | Seite 27 von 28 OUTPUT MATCHINGFür einen
optimalen Betrieb kann der Ausgang des ADF4351 auf verschiedene Arten
angepasst werden. Die grundlegendste Methode besteht darin, einen 50
Ω-Widerstand an VVCO anzuschließen. Ein
Gleichstrom-Überbrückungskondensator mit 100 pF ist in Reihe geschaltet,
wie in Abbildung 37 gezeigt.

Da der Widerstand nicht frequenzabhängig ist, bietet diese Methode eine
gute Breitbandanpassung.

Bei Anschluss an eine 50-Ω-Last liefert diese Schaltung normalerweise
eine Differenzausgangsleistung, die dem Wert entspricht, der von den
Bits [DB4: DB3] in Register 4 (R4) ausgewählt wurde.

Hier spricht man von Differenzausgangsleistung. Bei Singleport wird
diese Leistung wohl 6db kleiner sein, da halbe Ausgangsspannung.


100pF09800-037RFOUTVVCO50Ω50ΩAbbildung 37. Einfache AusgangsstufeEine
bessere Lösung ist die Verwendung einer Nebenschlussdrossel (die als
HF-Drossel fungiert) für VVCO. Diese Lösung ergibt eine bessere
Übereinstimmung und daher mehr Ausgangsleistung. Versuche haben gezeigt,
daß die in Fig. 38 gezeigte Schaltung eine ausgezeichnete
Übereinstimmung mit 50 Ω für das W-CDMA-UMTS-Band 1 (2110 MHz bis 2170
MHz) liefert. Die maximale Ausgangsleistung beträgt in diesem Fall ca. 5
dBm. Beide Single-Ended-Architekturen können mit der
EVAL-ADF4351EB1Zevaluation-Karte.3.9nF1nF09800-038RFOUTVVCO50ΩAbbildung
38 untersucht werden. Ein Balun, der diskrete Induktivitäten und
Kondensatoren verwendet, kann mit der in 39 gezeigten Architektur
implementiert werden. Der LC-Balun umfasst die Komponenten L1 und C1. L2
stellt einen Gleichstrompfad für RFOUTA– bereit, und Kondensator C2 wird
für die Gleichstromsperre verwendet


Ralph Berres

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da er den Artikel vermutlich wieder frei zugänglich macht hier die eine
Messkurve. Ich wollte nicht aussagen das Datenblatt ist falsch, sondern
an der Platine könnte man vielleicht noch etwas verbessern.

Zu den max. 5dBm gibt es im Datenblatt noch diese Fußnote:

"Using 50 Ω resistors to VVCO, into a 50 Ω load. Power measured with
auxiliary RF output disabled. The current consumption of the auxiliary
output is the same as for the main output."

Die 50 Ohm nach GND im Schaltplan, falls real vorhanden, sind also
verkehrt, sie symbolisieren die angeschlossene Last. Und der unbenutzte
Hilfsausgang muss abgeschaltet sein. Mit dem LC-Balun werden noch mal
fast die doppelte Ausgangsleistung erreicht, laut Tabelle auf S. 27 8-10
dBm.

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> Sehr viel ist nicht mehr zwischen dem ADF4351 und den beiden Ausgängen,
> was den Frequenzgang so verpfuscht.

Aber genau das Wenige tut es (verpfuschen).

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe die Quelle von Gunthards Schaltplan gefunden, das ist eine
andere Platine von einem griechischen Funkamateur:
https://www.sv1afn.com/adf4351m.html
der hat tatsächlich die Lastimpedanz nochmal auf der Platine sitzen, nur
an einem Ausgang angebracht "R12".

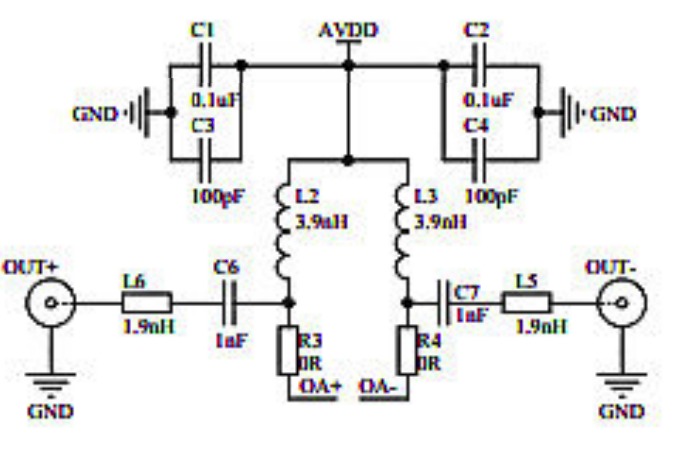

Die Anpassschaltung im Schaltplan von Klaus sieht eher richtig aus,
sogar die Bezeichnungen im Bestückungsaufdruck scheinen hier zu passen.
Durch die Drosseln 3,9nH nach Plus wird eine untere Grenzfrequenz
bewirkt, die Seriendrosseln 1,9nH könnten den Abfall zu hohen Frequenzen
erklären, ausserdem läuft das Signal noch ein gutes Stück über das
(vermutlich) FR4-Material bis zur SMA-Buchse.

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Sorry, wie schon geschrieben komme ich im Moment nicht zum Frickeln,
sowie ich wieder Luft habe bin ich wieder mit dabei. Denke mal so 1-2
Wochen habe ich den Kopf noch voll.

Mario H. schrieb:
> Wenn Du so weit bist und mir das Teil leihweise anvertrauen möchtest,
> könnte ich mit dem FSE mal messen.

Ja, sehr gerne, bin dabei, Danke!

GHz-Nerd schrieb:
> Kleine Frage zwecks allfälligem Vegleich/Reproduktion der Messungen:
> Welcher Detektor-Typ (Sample - Peak - Noise marker - RMS) wurde bei
> dieser Messung verwendet? Rausch-messungen am SA sind ja immer so eine
> Sache... Da ich mit dem Siglent Interface nicht so vertraut bin, ist mir
> das aus dem Bild nicht 100% klar...

Noise Marker(2,3,4) mit 10 x Avg.

So richtig mehr sagt das Handbuch vom Specki dazu leider auch nicht...
2.3.3.2 Noise Marker
Execute the Noise marker function for the selected marker and read the noise power spectral
density.
 If the current marker is “Off” in the Marker menu, pressing Noise Marker will first set it to
Normal type automatically; then measure the average noise level at the marked point and
normalize this value to 1 Hz bandwidth. During this process, certain compensation is always
made on the basis of the detection and trace types. The measurement will be more precise if
RMS Avg or Sample detection type is used.
 This function can be used for measuring the C/N ratio.

Wir können uns aber gerne auf eine Art default Messung festlegen. Auch
zum Thema Rauschen vom Specki selber, da würde ich gern noch mal drauf
zurück kommen, so 1-2 Defizite habe ich da noch.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Interessanter Thread. Bezüglich Phasenrauschen "Schätzung" um nicht
"Messung" schimpfen zu müssen, helfe ich mir daheim Frequenzen unter
1GHz mit einem Meßaufbau bestehend aus HP8640B Messender, HP Ringmischer
Modul mit BNC und einem HP3580A NF-Analyzer. Damit lassen sich
Oszillatoren, PLLS viel besser bewerten als mit dem SA alleine weil
dieser Messender mit -135 dBc/Hz at 10 kHz Abstand ein viel niedrigeres
Phasenrauschen hat als viele SA an die man als Amateur herankommt. Mein
alter HP8554A hat übrigens ein ziemlich brauchbar, niedriges
Phasenrauschen wie ich im Vergleich zum HP8640B feststellen konnte. Die
Meßgrenze bei diesem Verfahren ist natuerlich der Rauschsockel des
HP8640B. Aber beim ADF4351 ist das ja kein Problem:-)

Ich stelle die PLL so ein, daß anfangs ein ca. 1kHz Unterschied zwischen
PLL und HP8640B herrscht zur Amplituden Referenz und dann stelle ich den
Frequenzversatz so gut es geht auf Null ein. Dadurch wird das
Nahspektrum in den NF Bereich transponiert und nur das Rauschspektrum
beider Signalquellen verbleibt (Und etwaige Spurs). Der Testoszillator
Pegel muss natuerlich dem Mischer angepasst werden. Da der HP8640B im
Abstand von 10kHz ein Phasenrauschen von nur -135dBc hat, kann man nun
am HP3850A Display den Rauschsockel der Testschaltung bis 50kHz direkt
gut messen. Für größeren Abstand vom Träger kann man den Frequenzversatz
gezielt ändern. Idealerweise sollte man den HP8640 mit einer sehr
langsamen PLL an die PLL anbinden um die Frequenzdrift zu unterbinden.
Da der HP3580A einen sehr weiten Dynamikbereich hat, kann man den
Rauschsockel gut bewerten.

Ein Vergleich von zwei HP8640B bestätigt die Brauchbarkeit dieses
Verfahrens und ergibt ziemlich übereinstimmende Meßwerte mit denen von
HP.

Siehe auch:
http://www.wenzel.com/documents/measuringphasenoise.htm
https://pdfs.semanticscholar.org/fb6e/b99001ca7ea1338a22cab57cba44249e9dd6.pdf

Die Profis mögen zwar über diesen bescheidenen Meßansatz lächeln, aber
mir reicht es um mir für den Hausgebrauch meine Schaltungen etwas
beurteilen oder vergleichen zu können.

Ich habe übrigens auch vor mit dem ADF4351 was zu machen. Ich ahbe auch
so eine China ADF4351 LP. Ich bestellte mir vorerst die CY
STeuerplatine. Mal sehen was der Winter bringt.

Ich kenne den besagten UKW Berichte Artikel. Ich finde es nur schade,
daß dort nicht angegeben wird ob LP erhältlich sind.

: Bearbeitet durch User
von B. G. (golf2010)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> ausserdem läuft das Signal noch ein gutes Stück über das
> (vermutlich) FR4-Material bis zur SMA-Buchse.

Bis ca 3 Ghz funktioniert so eine FR4-Platine schon noch einigermaßen.
Ich hab vor Jahren mal den Frequenzgang aufgezeichnet. Der niedrige
Pegel war bei dieser Anwendung beabsichtigt. Verbaut wurde der ADF4350
bzw der Max2870.

: Bearbeitet durch User
von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
B. G. schrieb:
> Frequenzgang_des_Generators_im_Scan_bis_3_Ghz.jpg

Na also, geht doch! Die Messung steht im krassen Gegensatz
zu dieser

Christoph db1uq K. schrieb:
> FrequenzgangUKWBerichte3_2019S138.jpg

wobei allerdings offen bleibt ob schlecht gemessen wurde
oder ob die beiden Schaltungen so unterschiedliche Performance
liefern.

Für bemerkenswert halte ich dass trotz der mehrfachen Einfügung
von zusätzlichen Schaltungselementen (Dämpfungsglieder und
Leistungsteiler) der Frequenzgang scheinbar wenig bis gar nicht
beeinflusst wird.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> ür bemerkenswert halte ich dass trotz der mehrfachen Einfügung
> von zusätzlichen Schaltungselementen (Dämpfungsglieder und
> Leistungsteiler) der Frequenzgang scheinbar wenig bis gar nicht
> beeinflusst wird.

Wenn ich mir das Foto mit dem HF Anbau so anschaue entdecke ich eine
Mikrostripleitung, welche ziemlich breit ist. Bei 50 Ohm und 1,5mm
dickes FR4 Material kommen wir auf eine Breite in der Gegend um 3mm. Das
scheint hier der Fall zu sein. Dann sehe ich eine ganze Reihe von SMD
Widerstände.

Handelsübliche SMD Widerstände sind so schlecht nicht. Die funktioniern
durchaus auch noch bei 4GHz recht brauchbar.

Man müsste jetzt das zugehörige Schaltbild mal sehen, um beurteilen zu
können, wie diese Verzweigungen auf 4 Ausgänge impedanzrichtig
realisiert wurde.

Ich finde den Plot links im Bild schon beeindruckend gut.

Wenn der tatsächlich von dem Aufbau rechts stammt, muss er wohl alles
richtig gemacht haben.

Ralph Berres

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Widerstände wirken immer sehr beruhigend auf den Frequenzgang. Wenn da
nicht die Dämpfung wäre. Sogar der Leistungsteiler scheint resistiv zu
sein. Das letzte Pi-Glied direkt an der Buchse, kaum noch Leitung
dazwischen. Wenn man sich das leisten kann, kein Problem.

Die Anpassschaltung der Chinesen scheint weitgehend aus dem Original von
AD zu stammen:
https://www.analog.com/media/en/technical-documentation/user-guides/UG-435.pdf
Seite 12 ist das Schaltbild. Ebenfalls L nach Plus und in Reihe.

: Bearbeitet durch User
von B. G. (golf2010)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

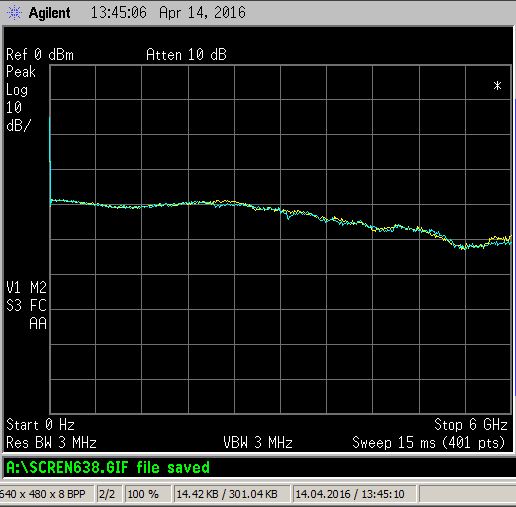

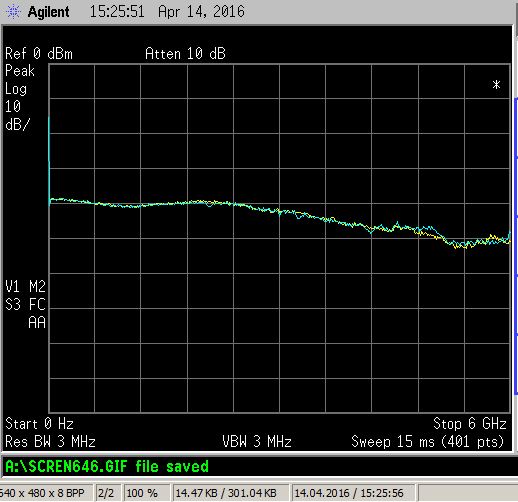

Diese Dämpfung war bei diesem Bite-Projekt so gefordert.
Ich hab noch andere Aufnahmen bis 6 Ghz (Max2870) gefunden, da sieht man
dann die schlechter werdenden HF-Eigenschaften des FR4-Materials
deutlich. Aber gefordert wurde nur der Bereich bis 3 Ghz, dafür reichte
das FR4.
(aber auch die Anschlußkabel haben natürlich ihre frequenzabhängige
Dämpfung)

: Bearbeitet durch User
von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
B. G. schrieb:
> da sieht man
> dann die schlechter werdenden HF-Eigenschaften des FR4-Materials

Ja, allerdings. Und Koppel-Kondensatoren (sind bei 6GHz nicht zu
unterschätzen), Lötstopplack und Fehlanpassung der SMA-Buchsen
helfen auch noch dabei.

von B. G. (golf2010)


Bewertung
0 lesenswert
nicht lesenswert
Ja gute Kondensatoren holen da schon noch 1 dB raus. Hab hier
Standartware verbaut. Auch die Lötungen sind halt auf die Schnelle
gemacht. Als Platinenmaterialdicke nehme ich da fast immer 0,8mm. Da
werden die 50 Ohm Leitungen dann auch nicht so breit. Das waren knappe
1,4mm auf dieser Biteplatine.
Ich nehm fast immer diese Mikrostripleitungen und war bisher immer
zufrieden mit den Ergebnissen.

von Hans K. (Firma: privat) (sepp222) Flattr this


Bewertung
0 lesenswert
nicht lesenswert
Habe auch des Fertigmodul mit Touchscreen Display,aber bisher ohne
Anleitung
und mit meinen Wurstfingern nicht viel erreicht.Aber mit der 13 seitigen
Anleitung von Gunthard Kraus sieht es besser aus.Das Modul habe ich im
Januar über A--N gekauft.
                                    Gruß Hans

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
B. G. schrieb:
> Ja gute Kondensatoren holen da schon noch 1 dB raus. Hab hier
> Standartware verbaut. Auch die Lötungen sind halt auf die Schnelle
> gemacht. Als Platinenmaterialdicke nehme ich da fast immer 0,8mm. Da
> werden die 50 Ohm Leitungen dann auch nicht so breit. Das waren knappe
> 1,4mm auf dieser Biteplatine.
> Ich nehm fast immer diese Mikrostripleitungen und war bisher immer
> zufrieden mit den Ergebnissen.

Ja, 50 Ohm-Leitungen auf FR4 sind harmlos. Die Hauptverluste bei hohen
Frequenzen kommen von der rauhen Unterseite des Cu, das haut richtig
rein bei der geringen Eindringtiefe.
Problematisch ist auch, dass das Er des FR4 von Hersteller zu
Hersteller / Batch unterschiedlich ist. Das hängt am Verhältnis Epoxyd
zu Glasfaser und bei richtig hohen Frequenzen auch an der Ausrichtung
des Gewebes und ob es grob oder richtig fein gewebt ist.

Teflon oder nicht ist weniger das Problem. Ich kann mich noch erinnern
wie gefrustet ich war, dass Teflon-Koax RG-188 keinen Deut besser war
als gewöhnliches RG-174 bei 1 oder 2 GHz bzgl. Verlusten.

Aber böse wird das erst bei Filterstrukturen. Das variable Er versaut
einem die Mittenfrequenzen der Filter. Randall Rhea hat das in seinem
Genesys-Filterdesignbuch sehr schön beschrieben, wie man die Probleme
umschifft. Die Wiederholbarkeit bei Striplinefiltern leidet haupt-
sächlich am Er. Man kann aber die High-Z-Enden einfach abschneiden und
durch NP0-Kondensatoren ersetzen. Die haben immer noch ein tolles Q im
Vergleich zu irgendwelchen Spulen. Die induktiven Teile der Stripline
macht man möglichst breit.


Ich habe übrigens ein Timepod für Phasenrauschmessungen. Der
Schwachpunkt bei mir ist noch die Referenzfrequenz. Die Kreuz-
korrelation mit zwei unabhängigen Quarzöfen habe ich noch nicht
wirklich im Griff.
Theoretisch müssen die nicht mal die gleiche Frequenz haben.

Ich habe auch noch einen 15 MHz FEI-405 Oszillator, der liefert zwar
extrem gute ADEV nahe am Träger, aber er macht zu wenig Pegel und
liefert weitab ganz grauslige Nebenwellen. Er hat ein ganz interessantes
Konzept: Ein SC-Schnitt-Oszillator läuft fest auf der Frequenz, wo er
am stabilsten ist, wo auch immer. Ein 2. Oszillator liefert die
Ausgangsfrequenz und ist über einen DDS an den 1. angebunden. Man
kann ihn also digital ziehen. Pegel und Nebenwellen sind ein
Bastelobjekt für die Feiertage.

Gruß, Gerhard

: Bearbeitet durch User
von Ralph B. (rberres)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
folgende Nachricht habe ich von einen Arbeitskollegen erhalten.

Zitat

Hi,

Habe heute aus unserem ADF4159 und ADF5901 etwa 30db mehr Dynamik holen
können. Problem war der Referenz Oszillator. Nicht sinus förmig und zu
viel Pegel. Hast du bei dir schonmal in der Richtung geprüft?

Zitat Ende

Vielleicht helfen die Erkenntnisse ja weiter.

Ich werde die Sache weiter verfolgen, sobald mein Arbeitstisch wieder
verwendbar ist.

Zur Zeit liegt ein HP3562A völlig zerlegt in lauter Einzelteile auf
meinen Tisch, weil ich noch auf N-Mos Transistoren IRF450 warte, um das
Netzteil wieder zu reparieren.

Ralph Berres

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
>sobald mein Arbeitstisch wieder verwendbar ist

Arbeitstische habe die Tendenz, zu klein zu sein.
Es gilt Murphies Gesetz für Angler: Der einzige Weg, die Würmer zurück
in die Dose zu bekommen ist, eine größere Dose zu nehmen.

Man kann noch einen Tisch danebenstellen, solange man noch dran
vorbeikommt.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> Man kann noch einen Tisch danebenstellen, solange man noch dran
> vorbeikommt.

Bei mir passt kein Tisch mehr daneben.

Ralph Berres

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

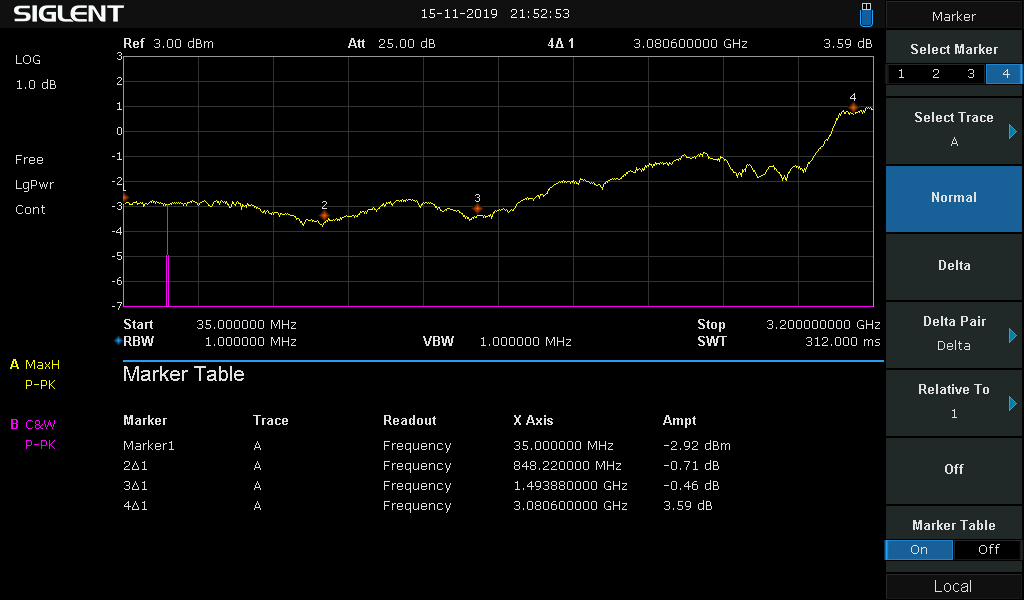

Ein Hallo zusammen.

Gestern bin ich zu gekommen eine weiteres Board zu bestücken, denke mal
2 zum direkten Vergleich kann ja nicht schaden. :)

Ralph B. schrieb:
> folgende Nachricht habe ich von einen Arbeitskollegen erhalten.
>
> Zitat
>
> Hi,
>
> Habe heute aus unserem ADF4159 und ADF5901 etwa 30db mehr Dynamik holen
> können. Problem war der Referenz Oszillator. Nicht sinus förmig und zu
> viel Pegel. Hast du bei dir schonmal in der Richtung geprüft?
>
> Zitat Ende
>
> Vielleicht helfen die Erkenntnisse ja weiter.
>
Das habe ich mal mit 2 verschieden 26MHz TCXOs durch probiert, bei 1Ghz
und 3Ghz.

Die TCXOs haben einen Clipped Sine Wave Output 0,8Vpp bzw 1Vpp, die
jeweils einmal ohne Umwege zum ADF gehen und das zweite mal über einen
Inverter der dann den ADF mit einem Rechteck füttert.

Dann habe ich beim Rechteck noch geschaut ob es Änderungen mit oder ohne
50 Ohm Terminierung gibt, da konnte ich jetzt aber noch nichts
Festellen.

Bei den Messungen mit 1Ghz sind die unterschiede kaum auszumachen und
bei 3Ghz sind es auch weniger als 1dbm.

Die Messungen aber bitte vorsichtig interpretieren, die waren nur auf
die schnelle und der ADF bekommt seine Daten leider immer noch vom
Arduino, der USB dingsie macht wohl doch eine längere reise als geplant.
:D Bei mir wird es aber auch noch ein paar tage dauern biss ich wieder
richtig Luft habe...

Gruß

Ps.: Marker 1&2 jeweils ein Oszillator Sinus/Rechteck und 3&4 der andere
Oszillator.

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Die TCXOs haben einen Clipped Sine Wave Output 0,8Vpp bzw 1Vpp, die
> jeweils einmal ohne Umwege zum ADF gehen und das zweite mal über einen
> Inverter der dann den ADF mit einem Rechteck füttert.

Kannst du mal spasseshalber ein Sinussignal mit einstellbaren Pegel auf
den Referenzeingang geben?

Mein Arbeitskollege hat ja angemerkt, das sich der Störabstand um bis zu
30db verbessert hatte, nachdem er statt ein Rechteck einen Sinus mit
angepassten Pegel, der gerade ausreichend war, auf den Referenzeingang
gegeben hat.

Vielleicht sind da ja noch ein paar db drin.

Ich komme leider zur Zeit nicht dazu, da mein Arbeitsplatz nachhaltig
blockiert ist.

Ralph Berres

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin :)

So eine richtige schöne Ref. steht noch auf meiner to do Liste, ich habe
zwar 10Mhz vom GPSDO, aber leider nur mit relativ viel Phasenrauschen.

Zu Bild "Speci10Mhz.png", das sind die 10Mhz vom Specki-Out, wo ich
dachte die kann man ja auch gleich mal mit probieren.

- Lila die selbe Messung wie gestern mit 26Mhz TCXO.
- Gelb 10Mhz Sinus vom Specki direkt zum ADF.
- Blau 10Mhz Sinus vom Specki zu Rechteck dann zum ADF.

Für mich auf jeden Fall die Erkenntnis nebenbei, das dass was als 10Mhz
aus dem Specki raus kommt nur zum Synchronisieren taugt.


Bild "PNG11.png" mit verschiedenen Pegeln vom GPSDO 10Mhz.

- Lila M2 -89,90dBm 26Mhz TCXO wie gestern. (Ist nur zum Vergleich für
mich)

- Blau M3 -88,99dBm 10Mhz vom GPSDO nach Rechteck.
- Gelb M1 -86,93dBm 10Mhz vom GPSDO mit 2,5Vpp Sinus.
- Grün M4 -82,60dBm 10Mhz vom GPSDO mit 0,7Vpp Sinus.

Daraus schließe ich jetzt für diesen ADF, das Rechteck besser ist als
reiner Sinus und das es mit kleinem Sinuspegel noch schlechter wird.

von HF Pfuscher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Für mich auf jeden Fall die Erkenntnis nebenbei, das dass was als 10Mhz
> aus dem Specki raus kommt nur zum Synchronisieren taugt.

Das war schon immer so, dass ein Messgerät eine 10 MHz Referenz
nur als Zeitnormal anbietet, nicht als Qualitäts-Referenz für
eine HF-Signal-Synthese. Dafür werden intern - ich schrieb das
schon ein paarmal - gute Oszillatoren auf um die 100 MHz betrieben
und an die 10 MHz angebunden. Das wird bei diesem Spektrum-Analyzer
nicht anders sein.

Klar gibt es auch bessere Referenzen in diesem Frequenzbereich,
aber man muss sorgfältig nachmessen und klären ob es reicht um
sein HF Signal nicht zu versauen.
Das ADISim Tool tut dafür auch gute Dienste wenn man die
Phasenrausch-Qualitäten des Oszillators kennt.

Nachmessen eines Quarzoszillators um die 10MHz wird schwierig
da diese "schlechten" Oszillatoren immer noch viel besser sind
als die meisten Spektrums-Analysatoren. Wenn man das tut bekommt
man in etwa das Eigen(phasen)rauschen des Analysators dar-
gestellt. Kann auch aufschlussreich sein.

Nicht umsonst haben die neueren ADF-Boards aus China eine 25MHz
Referenz drauf die sicherlich günstiger für die HF ausfällt als
ein 10 MHz Oszillator.

Frickel F. schrieb:
> PNG11.png   SPECI10MHZ.png

Noch einen Hinweis zu deinen Messungen: ich kann nicht erkennen
ob das wirklich so ist, aber die Messmethode sollte nicht mitteln
sondern höchstens "max holden". Bei Mittelung verminderst du auch
den Träger auf den sich Messungen beziehen und das macht das Ganze
undurchsichtig.

Auch sollte deine Phasenrausch-Messungen sich immer auf einen
Frequenzbereich beziehen der "nativ" ist, also ohne Teiler
oder Vervielfachung (haben wir hier nicht) arbeitet. Das wäre für
den ADF4351 also 2.2 bis 4.4GHz. Im "nativen" Bereich sind die
Nebenlinien und das Phasenrauschen am ehrlichsten, jede Teilung
des HF-Signals verbessert Phasenrauschen und Nebenlinien um 6 dB
und täuscht eine falsche Performance vor. Auch weil ein un-
belasteter Beobachter nicht damit rechnet dass es auch schlechter
sein kann.

Wegen der Vergleichbarkeit und Ehrlichkeit also immer "nativ"
messen. Auch wenn Ralph natürlich auf die Performance im RF/2-
Range spekuliert.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
HF Pfuscher schrieb:
> Auch wenn Ralph natürlich auf die Performance im RF/2-
> Range spekuliert.

Für mich kommt ja auch noch erschwerend hinzu das der Einsatzort ( mein
Swob5 ) ja nicht mit 10Hz Bandbreite im Demodulator arbeitet, sondern
eher mit 10KHz. Dadurch wird der bei mir beobachtete Rauschpegel
natürlich um 30db schlechter.

Es wird zwar wieder durch die Bandbreite des zu wobbelnden Filter ( in
meinen Beispiel waren es 2,4KHz Bandbreite ) wieder besser, aber immer
noch deutlich schlechter als mit 10Hz Bandbreite gemessen.

Insofern gewinne ich den Eindruck das bei dem Chip das Ende der
Fahnenstange erreicht ist.

Ich müsste in meinen Fall wohl einen ganz anderen Weg gehen um das
Wobbelsignal zu erzeugen.

Ralph Berres

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin :)

Gute Nachricht, das USB-Board ist angekommen.


HF Pfuscher schrieb:> Frickel F. schrieb im Beitrag
#6035600:
>> Für mich auf jeden Fall die Erkenntnis nebenbei, das dass was als 10Mhz
>> aus dem Specki raus kommt nur zum Synchronisieren taugt.
>
> Das war schon immer so, dass ein Messgerät eine 10 MHz Referenz
> nur als Zeitnormal anbietet, nicht als Qualitäts-Referenz für
> eine HF-Signal-Synthese. Dafür werden intern - ich schrieb das
> schon ein paarmal - gute Oszillatoren auf um die 100 MHz betrieben
> und an die 10 MHz angebunden. Das wird bei diesem Spektrum-Analyzer
> nicht anders sein.
>
> Klar gibt es auch bessere Referenzen in diesem Frequenzbereich,
> aber man muss sorgfältig nachmessen und klären ob es reicht um
> sein HF Signal nicht zu versauen.
> Das ADISim Tool tut dafür auch gute Dienste wenn man die
> Phasenrausch-Qualitäten des Oszillators kennt.
>
> Nachmessen eines Quarzoszillators um die 10MHz wird schwierig
> da diese "schlechten" Oszillatoren immer noch viel besser sind
> als die meisten Spektrums-Analysatoren. Wenn man das tut bekommt
> man in etwa das Eigen(phasen)rauschen des Analysators dar-
> gestellt. Kann auch aufschlussreich sein.
Ja, das hattest Du schon geschrieben das diese 10Mhz nicht als Ref-In
taugen was das Phasenrauschen betrifft. Mein Gedanke dabei ging genau in
die umgekehrte Richtung die Du beschreibst, eben weil man mit dem Specki
nicht wirklich das Phasenrauschen der 10Mhz beurteilen kann, sieht man
das es nach der PLL sehr unschön wird. Zumindest sollte ich doch so grob
abschätzen können welche der 10Mhz quellen besser/schlechter ist, oder?

Oder anderes gefragt, nur als Gedanken Gang, könnte man nicht auch so
zurück rechnen wie das Phasenrauschen der Ref-In ist wen man alle
anderen werte und eine gute Referenz hat?

> Nicht umsonst haben die neueren ADF-Boards aus China eine 25MHz
> Referenz drauf die sicherlich günstiger für die HF ausfällt als
> ein 10 MHz Oszillator.
Die 25Mhz Ref. auf meinem China Board war übrigens so schlecht, das ich
keine 2 gleiche Messungen mit längerer Sweepzeit machen konnte, so sehr
ist der gedriftet trotzt einwickeln in Schaumstoff und Stunden warm
laufen lassen.

> Frickel F. schrieb:
>> PNG11.png   SPECI10MHZ.png
>
> Noch einen Hinweis zu deinen Messungen: ich kann nicht erkennen
> ob das wirklich so ist, aber die Messmethode sollte nicht mitteln
> sondern höchstens "max holden". Bei Mittelung verminderst du auch
> den Träger auf den sich Messungen beziehen und das macht das Ganze
> undurchsichtig.>
> Auch sollte deine Phasenrausch-Messungen sich immer auf einen
> Frequenzbereich beziehen der "nativ" ist, also ohne Teiler
> oder Vervielfachung (haben wir hier nicht) arbeitet. Das wäre für
> den ADF4351 also 2.2 bis 4.4GHz. Im "nativen" Bereich sind die
> Nebenlinien und das Phasenrauschen am ehrlichsten, jede Teilung
> des HF-Signals verbessert Phasenrauschen und Nebenlinien um 6 dB
> und täuscht eine falsche Performance vor. Auch weil ein un-
> belasteter Beobachter nicht damit rechnet dass es auch schlechter
> sein kann.
>
> Wegen der Vergleichbarkeit und Ehrlichkeit also immer "nativ"
> messen. Auch wenn Ralph natürlich auf die Performance im RF/2-
> Range spekuliert.
Auch das hattest Du schon mal geschrieben ohne Teiler, also nativ zu
messen, Sorry, ich war nur zu faul den Arduino neu zu Programmieren, das
hat sich ja jetzt erledigt. Messen wollte ich ja eigentlich auch nur mit
den 10Mhz ob Pegelunterschiede am Ref-In sich am Ausgang zeigen und das
dürfte ja ohne Teiler noch mal deutlicher ausfallen.

Ich würde diese Messungen gerne noch mal machen, hättest du da konkrete
Vorschläge wie die aussehen sollten? Sorry wen ich so blöde frage, aber
ich habe da noch so ein paar Lücken.

Was mir auch seltsam vorkommt ist der Pegelverlauf, sollte der nicht mit
steigender Freq. abfallen?
Bestückt ist 49,9 Ohm an RfOutA+- und danach ein Dämpfungsglied von
-3db.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Was mir auch seltsam vorkommt ist der Pegelverlauf, sollte der nicht mit
> steigender Freq. abfallen?
> Bestückt ist 49,9 Ohm an RfOutA+- und danach ein Dämpfungsglied von
> -3db.

könnte entweder auf irgend einer Resonanz bei 3GHz oder auf eine
rücklaufende Welle, welche sich phasenrichtig bei 3GHz addiert
zurückzuführen sein.

Eventuell auch ein Koppelkondensator welches sich nicht ganz sauber
verhält.



HF Pfuscher schrieb:
> Wegen der Vergleichbarkeit und Ehrlichkeit also immer "nativ"
> messen. Auch wenn Ralph natürlich auf die Performance im RF/2-
> Range spekuliert.

Ja aber nur unterhalb 2,2GHz, was aber in diesem Beispiel mit dem 9MHz
Filter der Fall war.

Ralph Berres

: Bearbeitet durch User
von Gerhard H. (ghf)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:

> HF Pfuscher schrieb:> Frickel F. schrieb im Beitrag
> #6035600:
>>> Für mich auf jeden Fall die Erkenntnis nebenbei, das dass was als 10Mhz
>>> aus dem Specki raus kommt nur zum Synchronisieren taugt.
>>
>> Das war schon immer so, dass ein Messgerät eine 10 MHz Referenz
>> nur als Zeitnormal anbietet, nicht als Qualitäts-Referenz für
>> eine HF-Signal-Synthese. Dafür werden intern - ich schrieb das
>> schon ein paarmal - gute Oszillatoren auf um die 100 MHz betrieben
>> und an die 10 MHz angebunden. Das wird bei diesem Spektrum-Analyzer
>> nicht anders sein.
>>
>> Klar gibt es auch bessere Referenzen in diesem Frequenzbereich,
>> aber man muss sorgfältig nachmessen und klären ob es reicht um
>> sein HF Signal nicht zu versauen.

Das kommt sehr darauf an, bei welchem Gerät man nachsieht.
Der HP8662A-Signalgenerator liefert seine 10 MHz in ultimativer
Qualität und auch die daraus vervielfachten Signale 160 und 640 MHz,
mit einem aufwendigen Quarzfilter auf 160 MHz. Der war fast 20 Jahre
lang die Standard-Frequenzreferenz für Phasenrauschmessplätze.
Die Wenzel-Referenz in meinem SR620 ist vermutlich auch ziemlich OK.


>> Nachmessen eines Quarzoszillators um die 10MHz wird schwierig
>> da diese "schlechten" Oszillatoren immer noch viel besser sind
>> als die meisten Spektrums-Analysatoren. Wenn man das tut bekommt
>> man in etwa das Eigen(phasen)rauschen des Analysators dar-
>> gestellt. Kann auch aufschlussreich sein.

> Oder anderes gefragt, nur als Gedanken Gang, könnte man nicht auch so
> zurück rechnen wie das Phasenrauschen der Ref-In ist wen man alle
> anderen werte und eine gute Referenz hat?

Das wird gemacht. "3-cornered hat". Man braucht das Messobjekt und
2 unkorrelierte Referenzen und kann dann die Beiträge der 3 Oszillatoren
auseinanderrechnen. Im Bild ist das für die Allen-Deviation von 2 MV89A
und einem MTI-260 auf 10 MHz gemacht. Geht für Phasenrauschen genau so,
das wäre sinngemäß links der 1 Hz.

Das Verfahren ist auch nicht problemlos, man kann aber ~ 20 dB
unter das Rauschen der Referenzen kommen. Kostet eben viel Zeit
für's Mitteln.


http://www.wriley.com/3-CornHat.htm

http://www.miles.io/timelab/beta.htm



>> Nicht umsonst haben die neueren ADF-Boards aus China eine 25MHz
>> Referenz drauf die sicherlich günstiger für die HF ausfällt als
>> ein 10 MHz Oszillator.

pure Spekulation. Das Produkt von Q und Frequenz ist für Quarze
annähernd konstant. In Trägernähe ist da nix zu gewinnen. Lediglich
weit außen stört das thermische Rauschen, das bei jeder Verdopplung
6 dB hochkommt und es fängt eben bei -173 dBc an, es sei denn man
macht Power-Elektronik.

Obwohl, "nicht umsonst" und "günstiger" kann man auch anders deuten. :-)


> Die 25Mhz Ref. auf meinem China Board war übrigens so schlecht, das ich
> keine 2 gleiche Messungen mit längerer Sweepzeit machen konnte, so sehr
> ist der gedriftet trotzt einwickeln in Schaumstoff und Stunden warm
> laufen lassen.

So.

>
>> Frickel F. schrieb:
>>> PNG11.png   SPECI10MHZ.png
>>
>> Noch einen Hinweis zu deinen Messungen: ich kann nicht erkennen
>> ob das wirklich so ist, aber die Messmethode sollte nicht mitteln
>> sondern höchstens "max holden". Bei Mittelung verminderst du auch
>> den Träger auf den sich Messungen beziehen und das macht das Ganze
>> undurchsichtig.>

Kranke Idee. Elimination des Trägers ist der Weg zum Ziel. Peak hold
maximiert die Messfehler, Averagen entfernt die Fehler.

>> Auch sollte deine Phasenrausch-Messungen sich immer auf einen
>> Frequenzbereich beziehen der "nativ" ist, also ohne Teiler
>> oder Vervielfachung (haben wir hier nicht) arbeitet. Das wäre für
>> den ADF4351 also 2.2 bis 4.4GHz. Im "nativen" Bereich sind die
>> Nebenlinien und das Phasenrauschen am ehrlichsten, jede Teilung
>> des HF-Signals verbessert Phasenrauschen und Nebenlinien um 6 dB
>> und täuscht eine falsche Performance vor. Auch weil ein un-
>> belasteter Beobachter nicht damit rechnet dass es auch schlechter
>> sein kann.

Das ehrlichste ist das Messen auf der Frequenz die man braucht.
Wie man dorthin kommt, das ist Jacke wie Hose.

Gruß, Gerhard

: Bearbeitet durch User
von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

Mit dem ADF4351 scheine ich wohl an die Grenzen gestoßen zu sein, was
Nebenwellenfreiheit und Phasenrauschen nahe am Träger betrifft.

Ich habe mir jetzt nochmal einen Yigoszillator bestellt, um diesen zu
untersuchen. Vielleicht ist der , was die gewünschten Eigenschaften
betrifft besser, als das ADF Modul.

Zumindest kann ich den dann auserhalb des magnetischen Störnebels des
Swobs betreiben

Wie ich den dann im 100KHz Raster an einen Quarzoszillator anbinde ist
dann ein weiteres Projekt.

Ralph Berres

von Joggel E. (jetztnicht)


Bewertung
0 lesenswert
nicht lesenswert
Danke fuer den Bericht.
Als Referenz, zum Anschauen (alles in Source) wie auch zum Kaufen kann
ich den EraSynth vorschlagen. Der erreicht die publizierten Werte.
Der Micro erzeugt eher einen Rechteck, was egal ist wenn man nur an der
Grundwelle interessiert ist. Und er hat nur einen TCXO, waehrend der
teurere Nicht-Micro, filtert und wahlweise einen OCXO bietet. Aber die
Spurious sind weg, und das Phasenrauschen ist tief. Ich koennt's auf
Anfrage fuer selektierte Frequenzen nachmessen.


Ein YIG ist stromgesteuert. Da muss dann der extrem rauscharme, extrem
stabile Strom bereitgestellt werden.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
