Hallo alle zusammen,

im Rahmen meiner Bachelorarbeit benötige ich einen Mikrocontroller. Da
es nicht zulässig ist einen "fertigen" uC zu nehmen muss ich diesen
selber aufbauen.

Ich würde gerne einen uC aus der Familie der ARM Cortex nehmen, da diese
ziemlich leistungsstark und vorallem schnell sind. Ich muss vorallem
analoge Eingänge schnell auswerten können. (schneller als 10us) Und ich
brauche relativ viele Pins (die genaue Anzahl weiß ich noch nicht aber
bestimmt um die 50)
Ich habe gesehen es gibt den Arduino Due mit dem M3 und den Teensy 3.5
mit M4. Meine "Idee" war es, einen von beiden weitestgehend
nachzuempfinden und in meine PCB zu integrieren. Ich habe schon einige
Threads gesehen von Leuten, die etwas Ähnliches vorhatten wie ich und
der beste Rat war immer "lass es, nimm einfach eine fertige Lösung". Das
ist mir aber nicht gestattet. Ich soll den uC selber bauen. Deswegen
möchte ich die Quelle möglicher Fehler begrenzen und mich an bereits
vorhandenen Designs wie dem Due oder Teensy orientieren.


Allerdings verstehe ich einige Sachen nicht. Und zwar bin ich mir
unsicher was die Programmierung angeht. Die fertigen uC werden ja soweit
ich weiß immer mit Bootloader ausgeliefert, sodass sich die
Programmierung leichter gestaltet. Mithilfe eines USB zu RS232 lässt
sich der uC dann programmieren (zumindest bei den Arduinos mit ATMEGA,
beim Teensy 3.5 gibt es keinen USB to Serial Wandler, weil der Chip wie
ich annehme diesen integriert hat?)

Wenn ich diese Prozessoren jedoch einzeln und fabrikneu bestelle, sind
Bootloader schon drauf oder muss ich diese erst manuell auf den Chip
schreiben? Mit welcher Hardware/Software ginge das?

Ich habe gelesen bei den SMT32- Prozessoren ist schon ein Bootloader
drauf?
Dann könnte ich ja auch einen SMT32F303 wie diesen nehmen:
https://www.st.com/resource/en/datasheet/stm32f303vd.pdf


Beim Teensy 3.5 sieht man im Schematic (ganz unten auf der Seite)
https://www.pjrc.com/store/teensy35.html#tech

dass noch ein MKL02Z32VFG4 (MCU Cortex M0+32K flash) (1.) zusätzlich zum
MK64FX512 (Cortex M4 und "Gehirn" des Teensys) (2.) verbaut ist. Weiß
jemand wieso?

1.:
https://www.mouser.de/ProductDetail/NXP-Semiconductors/MKL02Z32VFG4?qs=RECgZY%252BK1xLpPFD7GzHxWg%3D%3D

2.:
https://www.mouser.de/ProductDetail/NXP-Semiconductors/MK64FX512VMD12/?qs=%2Fha2pyFadujpCJtEvKCpoqZE2e2wUWQscoWwmZV5MZaoray6%252BgPsTA%3D%3D

Und generell, kennt sich jemand mit dem Bau solcher uC aus und kann mir
vielleicht einen Tipp geben, wie ich das am besten angehe/mit welchem uC
ich es am wenigsten schwer habe?

Ich danke für eure Zeit,

Lucas

von Weasel P. (philipp_s576)


Bewertung
4 lesenswert
nicht lesenswert
1. Du baust keinen uC sondern ein development board. Ein Arduino ist
kein uC.
2. Brauchst du für die meisten Controller einen Programmer. Ich habe
einen Atmel ICE.

Den Rest solltest du mit ein bisschen Suche selbst heraus finden können
;)

von Robin (Gast)


Bewertung
7 lesenswert
nicht lesenswert
Du verwechselst glaube ich Microcontroller (Stm32 oder Atmel AVR) mit
einen Dev Kit (teensy oder Arduino)

von Achim M. (minifloat)


Bewertung
4 lesenswert
nicht lesenswert
Der μC ist der ARM Cortex oder Atmega oder oder.

Du willst ein embedded System bauen.

Was ist denn das Thema der Arbeit?

Lucas G. schrieb:
> Ich muss vorallem analoge Eingänge schnell auswerten können.

Ist Datendurchsatz oder schnelle Reaktionszeit die Prämisse?

mfg mf

: Bearbeitet durch User
von OldMan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Da es nicht zulässig ist einen "fertigen" uC zu nehmen muss ich diesen
> selber aufbauen.

Diese Aussage ist völlig daneben, wenn man sich Deinen nachfolgenden
Text durchliest.
Du meinst damit, dass Du keine fertiges Board nehmen darfst? Oder?

Und dann kommst Du auch noch mit Arduino um die Ecke? Oh, oh.

Hast Du dir schon ein schriftliches Anforderungsprofil erstellt?
Erst dann kannst Du eine uC auswählen.

von Weasel P. (philipp_s576)


Bewertung
0 lesenswert
nicht lesenswert
Weil ich nett bin:
https://www.mikrocontroller.net/articles/AVR-GCC-Tutorial

Eine nicht böse gemeinte Frage:
Für was für einen Studiengang schreibst du diese Arbeit?
Du scheinst mir ja nciht wirklich ein E-Techniker zu sein.

von Frank K. (fchk)


Bewertung
0 lesenswert
nicht lesenswert
Du wirst einen externen Programmer brauchen, der über JTAG/SWD, ICSP
(Microchip) oder was auch immer geht. Darüber lädst Du Deinen Code,
setzt Breakpoints, schaust Dir Variablen und Speicher an und startest
oder stoppst die Ausführung.

Arduino macht das anders. Mussten sie auch, weil die AVRs das anfangs
auch nicht anders konnten. Das ist aber doof: Fire&Forget. Code in den
Prozessor laden, schauen ob geht (ohne die Möglichkeit, den Prozessor
über die Schulter zu schauen), andern, nächster Versuch.

Eingebaute Bootloader sind eher für das Updaten im Feld.

fchk

von Micha W. (blackxiiv)


Bewertung
1 lesenswert
nicht lesenswert
Moin Lucas,

Lucas G. schrieb:
> Ich muss vorallem
> analoge Eingänge schnell auswerten können. (schneller als 10us) Und ich
> brauche relativ viele Pins (die genaue Anzahl weiß ich noch nicht aber
> bestimmt um die 50)

Wie viele analoge Eingänge? Die 50 Pins digital/analog - Input/Output?

Lucas G. schrieb:
> Allerdings verstehe ich einige Sachen nicht. Und zwar bin ich mir
> unsicher was die Programmierung angeht. Die fertigen uC werden ja soweit
> ich weiß immer mit Bootloader ausgeliefert, sodass sich die
> Programmierung leichter gestaltet. Mithilfe eines USB zu RS232 lässt
> sich der uC dann programmieren (zumindest bei den Arduinos mit ATMEGA,
> beim Teensy 3.5 gibt es keinen USB to Serial Wandler, weil der Chip wie
> ich annehme diesen integriert hat?)

STM hat (meistens) einen "Bootloader" eingebrannt mit dem man an den
Chip/Flash kommt. AVR/PIC kann man mit Bootloadern befeuern und die
machen, dass dann über USB-UART-Bridge. Ist aber auch nicht die einzige
Möglichkeit. Man kann zB nem AVR8 mit richtig gewähltem Quarz einen
Bootloader verpassen, damit er sich über USB am Rechner meldet und sich
brennen lässt (DFU?).

ABER fast alle Anliegen gehen schon viel zu weit.

OldMan schrieb:
> Hast Du dir schon ein schriftliches Anforderungsprofil erstellt?
> Erst dann kannst Du eine uC auswählen.

So nämlich.
Ist nicht bös gemeint aber damit kann hier keiner was anfangen - Also:
Konkrete Beschreibung der Aufgabe. Zur Not male einfach ein
Blockschaltbild mit möglichst vielen Details. Dann kann man eventuell
das erste mal erahnen welche Fallstricke da noch warten.

gruß (:

von Cyblord -. (cyblord)


Bewertung
-3 lesenswert
nicht lesenswert
Lucas G. schrieb:
> im Rahmen meiner Bachelorarbeit benötige ich einen Mikrocontroller. Da
> es nicht zulässig ist einen "fertigen" uC zu nehmen muss ich diesen
> selber aufbauen.

Hoffentlich büffelst du vorher erst noch die korrekte Terminologie.
Nicht dass noch der aller Letze Rest von Wissenschaftlichkeit abhanden
kommt. Ist ja bei einer Bachelorette sowieso nicht üppig damit.
Aber wenn man nicht mal weiß von was man eigentlich redet. Oh je!

von PittyJ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe einen NXP 11U68. Den kann man auch ganz einfach über USB
programmieren. Einen Pin setzen, und dann meldet sich der Prozessor als
USB Mass Storage Device, und die Firmware wird einfach drauf kopiert.

Bei STM 32H Prozessoren gibt es auch ein USB Programmier-Modus. Der
Prozesser geht per Pin in einen DFU Modus, und kann mit einem Programm
dfu_util (Open Source) programmiert werden.

Bei beiden Prozessoren habe ich keine andere Hardware wie Jtag etc
benötigt.

von M. K. (schuk0)


Bewertung
0 lesenswert
nicht lesenswert
Ich würd mal Ben Eater fragen ;-)
Mit Mikro hat das dann allerdings nichts mehr zu tun.

von ... (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Dev Kit (teensy oder Arduino)

Ein "Dev Kit" ohne ordentlichen Debugger?
Ich glaub du verwechselt da selber was.

Serielle Bootlader werden ohne voellig ueberbewertet.

Einziger sinnvoller Einsatz sind Controller ohne internes
Flash die solcher Darreichung beduerfen.

von Lucas G. (elding)


Bewertung
0 lesenswert
nicht lesenswert
Weasel P. schrieb:
> Für was für einen Studiengang schreibst du diese Arbeit?
> Du scheinst mir ja nciht wirklich ein E-Techniker zu sein.

Haha, stimmt. Bin eher Maschinenbauer. Luft- und Raumfahrttechnik um
genau zu sein. Ich hatte in meinem Studium nur ein klitzekleines Modul
über die Basics der E-Technik. Warum habe ich mir dann so ein Thema
ausgesucht?
Weil ich mich doch heimlich zur E-Technik hingezogen fühle. Ich
beschäftige mich schon seit Jahren immer mal wieder hobbymäßig damit.
Aber bisher hab ich immer Arduinos genommen. Und die "Aufgaben" waren
relativ simpel. (Stepper/ DC Motor ansteuern, LED ansteuern etc.)

Robin schrieb:
> Du verwechselst glaube ich Microcontroller (Stm32 oder Atmel AVR) mit
> einen Dev Kit (teensy oder Arduino)

Achim M. schrieb:
> Der μC ist der ARM Cortex oder Atmega oder oder.
>
> Du willst ein embedded System bauen.

Ok, verstanden. Danke für die Korrektur.

OldMan schrieb:
> Lucas G. schrieb:
>> Da es nicht zulässig ist einen "fertigen" uC zu nehmen muss ich diesen
>> selber aufbauen.
>
> Diese Aussage ist völlig daneben, wenn man sich Deinen nachfolgenden
> Text durchliest.
> Du meinst damit, dass Du keine fertiges Board nehmen darfst? Oder?
>
> Und dann kommst Du auch noch mit Arduino um die Ecke? Oh, oh.

Es geht an sich nur darum, einen uC selber einzubetten. Es spricht
nichts dagegen, alle Komponenten und die Beschaltung eines Dev Kit wie
Arduino oder Teensy zu kopieren. Nur "Dev Kit kaufen" -> "Dev Kit
drauflöten oder stecken" darf ich nicht. Ein fertiges Kit wie der Teensy
3.5 ist vielleicht nicht perfekt auf mein Projekt zugeschnitten und hat
dann viele Funktionen die ich womöglich nicht brauche aber es gibt mir
etwas, mit dem ich anfangen kann. Und von dem ich weiß, dass es
funktioniert. Der uC ist nämlich nur ein kleiner Teil meiner Arbeit und
diese ist relativ knapp bemessen was Zeit angeht.

Micha W. schrieb:
> OldMan schrieb:
>> Hast Du dir schon ein schriftliches Anforderungsprofil erstellt?
>> Erst dann kannst Du eine uC auswählen.
>
> So nämlich.
> Ist nicht bös gemeint aber damit kann hier keiner was anfangen - Also:
> Konkrete Beschreibung der Aufgabe. Zur Not male einfach ein
> Blockschaltbild mit möglichst vielen Details. Dann kann man eventuell
> das erste mal erahnen welche Fallstricke da noch warten.

Hab ich noch nicht, aber das werde ich jetzt tun.
Ich habe hier nichts als "böse" wahrgenommen. Sondern ich danke euch für
jede Antwort und berechtigte Kritik an meinem Vorgehen.
Gebt mir ein bisschen Zeit, ich melde mich dann nochmal mit einem
Blockschaltbild.

von Lucas G. (elding)


Bewertung
0 lesenswert
nicht lesenswert
Cyblord -. schrieb:
> Hoffentlich büffelst du vorher erst noch die korrekte Terminologie.
> Nicht dass noch der aller Letze Rest von Wissenschaftlichkeit abhanden
> kommt. Ist ja bei einer Bachelorette sowieso nicht üppig damit.
> Aber wenn man nicht mal weiß von was man eigentlich redet. Oh je!

Spätestens seit dem TV-Format hat der Begriff eh seine
wissenschaftlichkeit verloren.
Ansonsten kann ich nur sagen: stimmt! Hab tatsächlich relativ wenig
Ahnung wie man sieht. Aber ich bin hier um das zu ändern.

von Cyblord -. (cyblord)


Bewertung
2 lesenswert
nicht lesenswert
Lucas G. schrieb:

> Ansonsten kann ich nur sagen: stimmt! Hab tatsächlich relativ wenig
> Ahnung wie man sieht. Aber ich bin hier um das zu ändern.

Eine Bachelorarbeit soll ja eigentlich deinen Lernerfolg dokumentieren.
Es macht wenig Sinn hier ein Thema zu wählen von dem man wenig Ahnung
hat. Hättest du das Ändern wollen, hättest du während des Studium genug
Zeit dazu gehabt.
Natürlich kann und soll eine Bachelorarbeit neue Aspekte enthalten die
man sich erst erarbeiten muss. Aber dann in einem vertrauten Gebiet.

von Weasel P. (philipp_s576)


Bewertung
0 lesenswert
nicht lesenswert
Maschinenbauer, ok dann lassen wir das einmal gelten.


Such dir erstmal einen ATMega fürs Steckbrett. Hier kannst du nämlich
einen Arduino als Programmer verwenden.
Lad dir Atmel Studio runter und probier hier erstmal ein bisschen herum
um ein Gefühl dafür zu bekommen.

Dann solltest du erst du größeren Controllern gehen.


Darf man Fragen was das am Ende werden soll?
Villeicht brauchst du im Endeffekt garnicht so viele Pins.

von Lucas G. (elding)


Bewertung
0 lesenswert
nicht lesenswert
Cyblord -. schrieb:
> Lucas G. schrieb:
>
>> Ansonsten kann ich nur sagen: stimmt! Hab tatsächlich relativ wenig
>> Ahnung wie man sieht. Aber ich bin hier um das zu ändern.
>
> Eine Bachelorarbeit soll ja eigentlich deinen Lernerfolg dokumentieren.
> Es macht wenig Sinn hier ein Thema zu wählen von dem man wenig Ahnung
> hat. Hättest du das Ändern wollen, hättest du während des Studium genug
> Zeit dazu gehabt.
> Natürlich kann und soll eine Bachelorarbeit neue Aspekte enthalten die
> man sich erst erarbeiten muss. Aber dann in einem vertrauten Gebiet.

Mit den Grundlagen, die man im Bachelorstudium lernt hat man eigentlich
nicht wirklich "Ahnung" von irgendwas. Zumindest von nichts Praktischem.
Ich habe kein Thema gesehen bei dem keine intensive Recherche notwenig
gewesen wäre.
Davon abgesehen hast du bestimmt Recht und das nehme ich mir gerne zu
Herzen für meine Masterarbeit, aber das Thema steht jetzt fest. Ab jetzt
helfen mir nur noch Tips zum Thema.

Weasel P. schrieb:
> Darf man Fragen was das am Ende werden soll?

Meine Aufgabe ist es, eine Steuerung für galvanische Zellen zu bauen.
Die besteht aus Stromversorgung der einzelnen Zellen,
Temperatursensoren, Drucksensoren, Heizer und Ventile.

Weasel P. schrieb:
> Villeicht brauchst du im Endeffekt garnicht so viele Pins.

Die Schalter für Heizer und Ventile sowie die ADCs der Sensoren könnte
man wahrscheinlich Pin-sparend über I²C anschließen, aber die
Stromversorgung benötigt ein paar Pins.
Da sind z.B. DC/DC Wandler involviert die Alarm Ausgänge haben, Schalter
um die Zellen ein- und auszuschalten, Strom- und Spannungsmessung an
jeder Zelle.

Wie gesagt, ich melde mich nochmal mit einem Blockschaltbild.

von M.A. S. (mse2)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> im Rahmen meiner Bachelorarbeit...

Lucas G. schrieb:
> Meine Aufgabe ist es,...

Alles nur quergelesen aber: so, wie Du die Aufgabe bis jetzt
beschreibst, ist das die Entwicklung und der Aufbau einer Hardware sowie
deren Programmierung.
Mir kommt das für eine Bachelorarbeit ganz schön viel vor. Wieviel Zeit
hat man für sowas heutzutage?

Zu meiner Zeit (Diplom-Studiengang) hatte man für Studien- und
Diplomarbeit offiziell drei Monate Zeit. Allerdings war es damals
(zumindest an der TUB) allgemein üblich, erstmal anzufangen, so gut wie
fertig zu werden und dann erst offiziell anzumelden, um alles in den
drei Monaten zusammenzuschreiben (was schon Stress genug war).
Bei dieser Vorgehensweise war es dann natürlich möglich, dickere Bretter
zu bohren.

: Bearbeitet durch User
von A. S. (achs)


Bewertung
0 lesenswert
nicht lesenswert
Überlege Dir, ob es auch ein bisschen kleiner geht. Also mit einem
kleinen (weniger Pins) uC ein oder 2 Zellen.

Wenn Du uC und verteilte Sensoren und SPS/Event und und und auf einmal
machst, bleibt für die eigentliche Verfahrenstechnik keine Zeit.

Wenn Du dagegen eine schlagkräftige Zelle baust, kann jemand nach dir
das auf beliebige Größen skalieren.

von MiroWierdo (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja ne, iss klar...

Wo ganze Firmen von leben soll jemand in seiner Bachelorarbeit machen :>

von Der müde Joe (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Du schriebst: "Die fertigen uC werden ja soweit ich weiß immer mit
Bootloader ausgeliefert, sodass sich die Programmierung leichter
gestaltet. Mithilfe eines USB zu RS232 lässt sich der uC dann
programmieren (zumindest bei den Arduinos mit ATMEGA, beim Teensy 3.5
gibt es keinen USB to Serial Wandler, weil der Chip wie ich annehme
diesen integriert hat?)

Wenn ich diese Prozessoren jedoch einzeln und fabrikneu bestelle, sind
Bootloader schon drauf oder muss ich diese erst manuell auf den Chip
schreiben? Mit welcher Hardware/Software ginge das?"


Bootloader findet man sehr häufig bei den etwas kleineren Bauformen, CSP
zum Beispiel. Das kommt daher, dass man kaum sogenannte
"Programmiersockel" für diese Gehäuseformen bekommt.

Es gibt aber auch Hersteller, die die Politik verfolgen, komplett alle
Controller mit integriertem Bootloader auszuliefern.

So ist dann natürlich ein Aufspielen der Software recht einfach. Zudem
kann man die meisten Controller auch vorprogrammiert bestellen, ab Werk,
oder von einem Drittanbieter. Dann kommen die Teile gegurtet, aber
fertig programmiert.

Generell werden die Controller mit der Software vom Hersteller, der
Programmier-Umgebung, programmiert. Um nur einfach das Flash mittels
Bootloader zu beschreiben, gibt es dann auch eine kleine
Konsolen-Anwendung (vom Hersteller), oder es reicht aus, mit einem
Konsolen-Befehl ganz einfach ein File über die serielle oder
USB-Schnittstelle zu übertragen. Das wäre für Updates im Feld die
simpelste Variante.

von Wolfgang (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Der müde Joe schrieb:
> Mithilfe eines USB zu RS232 lässt sich der uC dann
> programmieren (zumindest bei den Arduinos mit ATMEGA, beim Teensy 3.5
> gibt es keinen USB to Serial Wandler, weil der Chip wie ich annehme
> diesen integriert hat?)

Für Arduino Boards brauchst du keinen USB zu RS232 Wandler. Die meisten
haben bereits eine USB-Schnittstelle drauf und selbst bei einem Arduino
pro Mini kämest du damit nicht weiter, weil der nichts mit RS232
anfangen kann.

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Wenn ich diese Prozessoren jedoch einzeln und fabrikneu bestelle,
> sind Bootloader schon drauf oder muss ich diese erst manuell auf
> den Chip schreiben?

Bezieht sich die Frage jetzt pauschal auf alle Mikrocontroller, oder auf
einen bestimmten?

Manche haben Bootloader schon ab Werk drauf. Manche nicht.

> Mit welcher Hardware/Software ginge das?

Hängt vom Mikrocontroller ab und steht in dessen Dokumentation. Den
wenigen Infos nach könnte der von dir gewählte STM32F303 in die richtige
Richtung gehen. Den gibt es in unterschiedlichen Größen. Deine Fragen zu
Bootloader, Programmierschnittstelle und Software sind dort beantwortet:
http://stefanfrings.de/stm32/stm32f3.html

Du solltest die Entwicklung auf jeden Fall mit einem fertigen Board
beginnen, auf das du dich verlassen kannst. Erst später, wenn das
Programm fertig ist, macht es Sinn, eine eigene Platine zu entwickeln.
ST bietet für diesen Zweck äußerst preisgünstige "Nucleo" Boards an. Von
deren Design darfst du auch gerne abgucken, die sind dafür gemacht
worden.

Während der Entwicklungsphase willst du sicher auch einen Debugger
nutzen, deswegen versteife dich da mal nicht zu sehr auf den Bootloader.
Der wird erst in der Serienfertigung interessant.

PS: Als Student kurz vor dem Bachelor solltest du nicht mehr die
Begriffe "Mikrocontroller", "Prozessor" und "Platine mit
Mikrocontroller" durcheinander werfen.

: Bearbeitet durch User
von Wolfgang (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Der müde Joe schrieb:
> Wenn ich diese Prozessoren jedoch einzeln und fabrikneu bestelle, sind
> Bootloader schon drauf oder muss ich diese erst manuell auf den Chip
> schreiben?

Woher soll der Hersteller des µC wissen, welchen Bootloader du drauf
haben möchtest. Wenn du nicht gerade größere Stückzahlen orderst, wirst
du selber einen draufspielen müssen. Dafür gibt es z.B. fertige
Programmiergeräte, die mit geeigneten Daten von oder aus deiner
Entwicklungsumgebung gesteuert werden.

Mit welcher Hardware/Software ginge das?"
Für AVR Controller ginge das z.B. mit einem Arduino

von Stefan ⛄ F. (stefanus)


Bewertung
2 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Es geht an sich nur darum, einen uC selber einzubetten.
> Nur "Dev Kit kaufen" (und) drauflöten oder stecken" darf ich nicht.

Ok, das ist eine klare Ansage. Finde ich bei deinem Studiengang zwar
nicht angemessen, aber sei's drum.

> Ein fertiges Kit wie der Teensy 3.5 ...
> gibt mir etwas, mit dem ich anfangen kann.

Das sehe ich anders, denn es widerspricht eindeutig der obigen
Anforderung!

Aber ich würde dir raten, diesen Punkt nochmal zu diskutieren, denn so
ein fertiges Entwicklungs-Board wird dir die Arbeit erheblich
vereinfachen und verkürzen.

: Bearbeitet durch User
von Christian H. (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> PS: Als Student kurz vor dem Master solltest du nicht mehr die Begriffe
> "Mikrocontroller", "Prozessor" und "Platine mit Mikrocontroller"
> durcheinander werfen.

Als Maschinenbauer wird das ganze sowieso in einem Abwasch als
"Steuerung" betitelt.

von NichtWichtig (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Lucas G. schrieb:
>
> Meine Aufgabe ist es, eine Steuerung für galvanische Zellen zu bauen.
> Die besteht aus Stromversorgung der einzelnen Zellen,
> Temperatursensoren, Drucksensoren, Heizer und Ventile.
>
> Weasel P. schrieb:
>> Villeicht brauchst du im Endeffekt garnicht so viele Pins.
>
> Die Schalter für Heizer und Ventile sowie die ADCs der Sensoren könnte
> man wahrscheinlich Pin-sparend über I²C anschließen, aber die
> Stromversorgung benötigt ein paar Pins.
> Da sind z.B. DC/DC Wandler involviert die Alarm Ausgänge haben, Schalter
> um die Zellen ein- und auszuschalten, Strom- und Spannungsmessung an
> jeder Zelle.
>
> Wie gesagt, ich melde mich nochmal mit einem Blockschaltbild.

Bei sowas helfen einem die seriellen Schnittstellen. I2C, SPI

Es macht z.B. Sinn Inputs (egal ob ADC oder Digital) an einem anderen
i2c Bus zu hängen wie ausgehende Bausteine (DACs, Digitale outouts, PWMs
, etc)

Einarbeiten in z.b. die i2c Struktur und dort dann soviele externe Chips
anbinden wie für die Aufgabe notwendig ist.

Mit 400KHz lassen sich schon eine Menge Daten lesen/schreiben.

Mitunter helfen auch i2c-Weichen die noch mehr Spielraum für Chips
bieten.

Ein simpler Bluepill (40pin DIL) ist ein nackter Prozessor dessen Pins
Bastelfreunlich auf 2 Steckleisten verfügbar sind. (STM32F103)
Kraftvoller als die AVRs im DIL Gehäuse.

Da Du nicht vom Fach bist wird es damit schon sportlich genug.

von W.S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> im Rahmen meiner Bachelorarbeit benötige ich einen Mikrocontroller. Da
> es nicht zulässig ist einen "fertigen" uC zu nehmen muss ich diesen
> selber aufbauen.

Erstens: eigentlich sollte eine wissenschaftliche Arbeit etwas sein, das
nicht zusammengeramscht wurde, sondern eine eigene wissenschaftliche
Leistung darstellt. OK, das scheint heutzutage nicht mehr en vogue zu
sein.

Zweitens wirst du selbstverständlich einen fertigen µC nehmen: das ist
ein Plastikstück mit diversen Anschlüssen und etwas Silizium drinnen.

Ansonsten: Mache dir zu allererst einen Plan. Und zwar einen
qualifizierten Plan. Dazu gehört auch, dir diverse Datenblätter und
Referenzmanuals zu den in Frage kommenden µC anzuschauen. Manche lesen
sich einfacher und verständlicher, andere nicht - und das ist
individuell verschieden.

Manche µC haben einen Bootlader drin, andere nicht. So ein Bootlader ist
dann fest drin, in einen ROM gebrutzelt und von dir nicht löschbar. Und
er steht normalerweise auch außerhalb des dir  zugänglichen
Speicherbereiches. Vorschläge meinerseits: LPCxxx von NXP oder STM32 von
ST. Die Chips von Freescale (MKL02Z32VFG4....etc) haben normalerweise
keinen Bootlader, es sei denn, daß sich da entsprechende Neuerungen
eingestellt haben. Auch die µC von Nuvoton haben keinen Bootlader, dafür
aber einen LDROM, also einen separaten Bereich, wo man sowas selber
machen könnte - ja: konjunktiv.

So, wen du wirklich viele I/O brauchst, dann schau nach Chips mit
150..208 Pins. Sowas läßt sich noch gut löten und paßt auch noch auf
eine kleine LP drauf, wenn man sich Mühe gibt. Dein Board mußt du
natürlich selber machen, also ist da das Arbeiten mit einem EDA System
angesagt.

W.S.

von foobar (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Du hast da eine ziemlich umfangreiche Aufgabe und die Sache, um die du
dir Gedanken machst, ist, wie du das Programm auf den µC bekommst?!?
MMn ist das die trivialste Sache bei dem Projekt - das ist ein Problem
das andere schon für dich gelöst haben, wirst schon irgendwann erfahren,
was du machen musst[1].

So wie ich die Aufgabe sehe, kannst du 90% davon erledigen, ohne dich
auf einen konkreten µC festzulegen.  Wenn du soweit bist, hast du einen
guten Überblick, was der können muss und dann kannst du einen aussuchen.

Aus dieser Perpektive heraus finde ich die Anforderung, den "µC" selbst
bauen zu müssen, ziemlich hanebüchen, insb wenn es eh erlaubt ist,
bestehende Designs einfach abzukupfern.  Da steckt keine Leistung drin -
nur ein wenig Mehrarbeit und Gängelei.  Im Rest steckt die gesamte
Arbeit ...



PS: Bei den Teensies wär ich vorsichtig - den zusätzliche µC, den du
gefunden hast, ist der Kopierschutz.

von Florian S. (vatterger)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wenn er den MCU mit internem Oszillator betreibt sollte es doch
überhaupt kein Problem sein ein Board zu erstellen:

1. Pro VCC-Pin ein Bypass-MLCC-Kondensator ~0.1uF

2. Ein Bulk MLCC-Kondensator an VCC mit ~4.7uF irgendwo in der Nähe des
MCU

3. Bei ADC-Nutzung: VDDA Beschaltung (oft 0.1uF + 1uF) aus dem
Datenblatt abkucken: Je nachdem ob du mit VCC, interner Referenz oder
externer Referenz misst wird das minimal abweichen womit VDDA verbunden
wird.

4. RST und BOOT Pins nach Datenblatt beschalten, beim STM32G431 muss man
diese z.B. nicht mal beschalten, da sind die optional und können per
Programmer und Firmware gesetzt/aktiviert/gesteuert werden. Beim den
STM32F103 ist das nicht so.

5. Niemals die SWD Pins vergessen: SWDIO und SWCLK, diese am besten
zusammen mit GND und VCC zu einem 4x1 Header wie bei der Bluepill
rausführen, das ist dein "Bootloader+Debugger" Anschluss. Der im ROM
gespeicherte Bootloader ist für die Produktion/Updates wo fertig
debuggte Firmware aufgespielt wird.

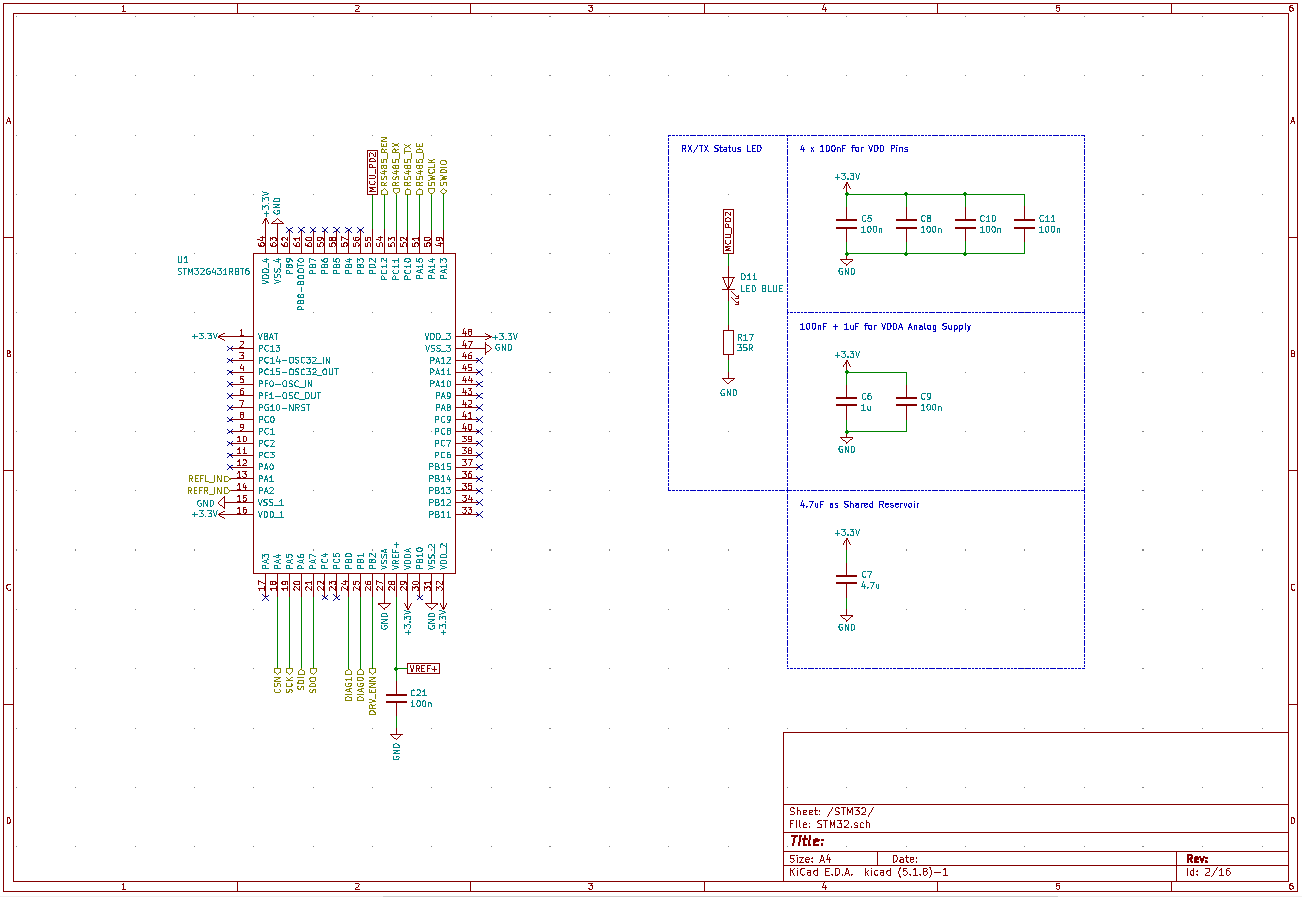

KiCAD sollte einige STM32 (und ATmega) Symbole bereits in der
Standard-lib haben. In dem angehängten Bild siehst du wie ich den
STM32G431 für eine rein digitale Schaltung mit interner VDDA-Referenz
beschaltet habe.


Die Probleme fangen erst so richtig an wenn du das Teil programmieren
musst, wie viel Erfahrung ist denn da vorhanden?

STM32CubeIDE + STM32CubeProgrammer + für 2€ einen ST-Link v2 würde ich
für einen STM32-Anfänger empfehlen, wenn es denn STM32 sein soll. Teensy
kannst du vergessen wegen dem proprietären Bootloader-Chip, wie schon
gesagt wurde.

Falls du mit AVR/Arduino schon was gemacht hast und dein Projekt damit
gut umsetzbar ist, gelten die obigen Tipps genauso, bloß dass du die
ISP-Pins statt SWD rausführen musst, auch da würde ich den
Arduino-Bootloader nicht unbedingt benutzen, ISP geht halt immer.

: Bearbeitet durch User
von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Und ich brauche relativ viele Pins ... bestimmt um die 50

Wofür so viele?

Lucas G. schrieb:
> aber die Stromversorgung benötigt ein paar Pins.

Ach so. Aber die Stromversorgung kommt nicht vom Mikrocontroller sondern
vom Netzteil. Und da kann man an nur zwei Pins (Plus und GND) viele
Verbraucher anschließen.

von Stefan ⛄ F. (stefanus)


Bewertung
4 lesenswert
nicht lesenswert
NichtWichtig schrieb:
> Ein simpler Bluepill (40pin DIL) ist ein nackter Prozessor dessen Pins
> Bastelfreunlich auf 2 Steckleisten verfügbar sind. (STM32F103)
> Kraftvoller als die AVRs im DIL Gehäuse.

Ja, aber ausgerechnet von denen muss ich derzeit leider abraten, da
offenbar fast nur noch schlechte Fälschungen verkauft werden. Für
Anfänger bringt das unnötige Probleme.

von Stefan ⛄ F. (stefanus)


Bewertung
-3 lesenswert
nicht lesenswert
W.S. schrieb:
> 150..208 Pins. Sowas läßt sich noch gut löten

Sagt der Profi. Ich bin an 100 Pins kläglich gescheitert.

von oerks (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Wenn du (TO) Anfaenger bist, nimm blos keinen 32-bitter,
also irgendwelche STM32 oder LPC.
Und lass dir nicht aufschwatzen, elementare IO auch noch
extern anschliessen zu muessen.
Damit wirst du mit Sicherheit in der Zeit nicht fertig.

Fuer so langweiliges Zeug was du da treiben willst reicht
ein viel uebersichtlicherer 8-bitter alle mal.

Ein Silabs C8051F020 hat
8 12 bit ADC-Eingaenge
8 8 bit ADC-Eingaenge
2 12 bit DAC-Ausgaenge
noch 8 Ports mit je 8 GPIO (das macht 64 GPIOs 5 V-tolerant).
Den anderen Kleinkram wie I2C, UARTs, SPI und Timer
hat er natuerlich auch noch.

Den kann man per JTAG auch vernuenftig debuggen.

Und lass dir nicht von irgendwem einreden der waere zu alt.
Irgendwelche Adruinos fuehren bei Studienarbeiten immer zu
Abwertungen in der Note. Und das mit Recht!

Ein bewaehrter 8051 macht da viel mehr her.

von dummschwaetzer (Gast)


Bewertung
1 lesenswert
nicht lesenswert
>Ich muss vorallem
>analoge Eingänge schnell auswerten können. (schneller als 10us)
µ kaputt?
Das ist wahrscheinlich das KO-Kriterium für die meisten Atmel...

Da brauchst du ordentlich Rechenpower! Und DMA! Und möglichst mehr als
einen ADC im µC!
Wie groß ist denn die Ausgangsimpedanz deine ADC-Quellen? Die haben
nämlich sehr großen Einflus auf deine sample + hold Zeit. bei >10k bist
du da bei einigen ADCs bereits über 10µs.

Stefan ⛄ F. schrieb:
> könnte der von dir gewählte STM32F303 in die richtige
> Richtung gehen.

Der klingt erst mal ganz gut.

Das NUCLEO köntest du eventuell auch mit der Arduino-IDE programmieren.

von dummschwaetzer (Gast)


Bewertung
1 lesenswert
nicht lesenswert
oerks schrieb:
> Ein Silabs C8051F020 hat

mit 25MHz und 100ksps sehr knapp

von Pille (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> NichtWichtig schrieb:
>> Ein simpler Bluepill (40pin DIL) ist ein nackter Prozessor dessen Pins
>> Bastelfreunlich auf 2 Steckleisten verfügbar sind. (STM32F103)
>> Kraftvoller als die AVRs im DIL Gehäuse.
>
> Ja, aber ausgerechnet von denen muss ich derzeit leider abraten, da
> offenbar fast nur noch schlechte Fälschungen verkauft werden. Für
> Anfänger bringt das unnötige Probleme.

Dann empfehle ich GD32F103, die gibts bisher nur als Original...

Solnnderblödsinn?

Pille

von Lucas G. (elding)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
M.A. S. schrieb:
> Alles nur quergelesen aber: so, wie Du die Aufgabe bis jetzt
> beschreibst, ist das die Entwicklung und der Aufbau einer Hardware sowie
> deren Programmierung.

Korrekt.

M.A. S. schrieb:
> Mir kommt das für eine Bachelorarbeit ganz schön viel vor. Wieviel Zeit
> hat man für sowas heutzutage?

Ich habe 4 Monate Zeit. Das Vorgehen was du meintest, also anzufangen
vor der Anmeldung kenne ich auch. Haben Kommilitonen von mir gemacht,
aber offiziell ist das nicht erlaubt. Ich halte mich an die 4 Monate.
Ich muss jedoch dazu sagen dass die Programmierung zwar Teil der
Gesamtaufgabe ist, aber nicht der Bachelorarbeit. Ich mache im Anschluss
noch ein Praktikum um die Programmierung fertig zu stellen. BA hat also
den Fokus auf die Entwicklung dieser Steuereinheit.

dummschwaetzer schrieb:
> Wie groß ist denn die Ausgangsimpedanz deine ADC-Quellen?
Hmm, die weiß ich von den meisten Quellen nicht. Die Zellen haben eine
Impedanz von unter einem Ohm. Die Ausgangsimpedanz der Drucksensoren und
der Amplifier weiß ich nicht.

Florian S. schrieb:
> Die Probleme fangen erst so richtig an wenn du das Teil programmieren
> musst, wie viel Erfahrung ist denn da vorhanden?

Hab schon viel mit der Arduino IDE und ein bisschen mit Eclipse
programmiert. Bin aber nie wirklich tief in die Materie eingetaucht. Ich
habe mal einen Watchdog-Timer der eine ISR aufruft auf einen Arduino
implementiert. Dafür musste ich Bits in bestimmten Registern setzen. Da
lacht ihr jetzt bestimmt drüber aber vielleicht ist das ja schon was.

Mit KiCad komme ich klar. Wäre nicht die erste Platine, die ich mache.
Nur die erste mit einem eingebetteten uC.

Was alle anderen Antworten angeht: tut mir leid, dass ich nicht auf jede
einzelne eingehen kann, es sind zu viele. Trotzdem Danke für jede
Antwort.
Ich habe jetzt wie versprochen das Blockschaltbild angehangen und
versuche, das Ganze noch ein bisschen besser zu erklären:

- Zu den Heizungen/Ventilen gibt es keine besonderen Anforderungen.
Diese sollen ein/ausschaltbar sein mit Frequenzen unter 1 Hz. Dafür habe
ich mit dem LTC1623 einen Dual High Side Switch, welcher I²C-fähig
(100kHz) ist, gefunden. Der schaltet zwar nicht so schnell und hat
maximal 8 Adressen, was die Anzahl an Schalter auf 16 pro Bus begrenzt,
aber er sollte für die Aufgabe ausreichend sein. Ich bin aber offen für
Vorschläge besserer Chips.

- Thermocouples: bekommen Filter und Verstärker und werden mithilfe des
MCP3428, ein 4-Kanal 16 Bit I²C-fähiger ADC ausgelesen. Die
Drucksensoren liefern 0..10V und werden mit dem gleichen ADC ausgelesen.
Dieser unterstützt Busgeschwindigkeiten von bis zu 3,4MHz, aber Temp.
und Druck müssen nicht all zu schnell ausgelesen werden (max 100Hz),
weshalb eine Busgeschwindigkeit von 400kHz ausreichend sein sollte.
Auch der ADC hat maximal 8 Adressen, was die Anzahl der Eingänge auf 32
pro Bus begrenzt.

- Die Zellen sind das Herzstück der Anlage. Und in Dimension und Anzahl
vorgegeben. Es gibt 8 Zellen, die unabhängig voneinader mit Strom
versorgt werden sollen. Deswegen hat jede Zelle ihren eigenen
DC/DC-Wandler mit I²C. Die Spannung soll nämlich einstellbar sein.
(siehe meinen anderen Thread (geringe Spannung mit PMOS schalten) bei
Interesse) Diese DC/DC-Wandler (BMR463) ermöglichen es, 21
unterschiedliche Adressen einzustellen und arbeiten mit
Geschwindigkeiten von 100 und 400kHz. Die Wandler verwende ich auf dem
gleichen Bus wie die ADCs bei den Zellen. Dann sind allerdings Outputs
und Inputs auf dem gleichen Bus (macht das wirklich Probleme oder trennt
man das nur weils "schöner" ist?)

Zur Überwachung der Zellen muss ich Strom und Spannung ermitteln. Die
Spannung über dem Shunt (für Strommessung) messe ich mithilfe des ADCs
(MCP3428), ebenso wie die Alarm-Ausgänge der DC/DC Wandler.
Die Spannung an der Zelle (nehme ich vom Bauteil "Terminal" im
Blockschaltbild) messe ich nicht mit dem ADC. Der Grund folgt weiter
unten.

Die Driver bei den Zellen möchte ich direkt vom uC ansteuern. Das macht
dann also 8 nötige Digital Outputs. Grund ist, dass ich die NMOS schnell
abschalten muss. Der LTC1632 ist ne lahme Gurke. Ich habe keinen
"schnellen" Treiber gefunden (t_off < 5us) der mit I²C arbeitet.
Vielleicht habe ich auch nach den falschen Teilen gesucht. Bin auch hier
offen für Vorschläge.
Habe jetzt den 1ED44173N01B (weil schnell und nicht invertierend)

Warum muss ich die Mosfet schnell schalten können? Ich messe die
Impedanz der Zelle mittels Current Interrupt (für Health-monitoring, ca
ein mal pro Sekunde). Also Spannung vorher messen, Strom kurz
abschalten, Spannung nochmal messen, Strom wieder an. Aus der Differenz
der Spannung vor und nach dem Abschalten (und des Stroms) errechne ich
die Impedanz. Die "Restspannung" fällt natürlich weiter  und je später
ich messe, umso ungenauer wird die berechnete Impedanz. Deswegen soll
dieser Prozess zeitlich kurz gehalten werden. (Geht auch darum dass der
Duty Cycle der Zelle möglichst hoch ist.) Im Labor haben wir eine
Zeitdauer von 25 us gewählt. D.h. 25 us Strom aus. In dieser Zeit muss
die Spannung gemessen werden. Am besten mehrmals, um einen Mittelwert zu
bekommen. Hier ist Timing also das A und O. Vielleicht kann man diese
Zeitspanne noch verdoppeln oder verdreifachen, das werden weitere Tests
zeigen, aber es läuft darauf hinaus, dass ich in der Lage sein muss im
Interval von ca. 10-20 us analoge Werte mit mindestens 12 Bit Auflösung
lesen zu können. (Die gesamte Spannungsdifferenz liegt im Bereich von
200 mV)
Der ADC (MCP3428) hat maximum 240 SPS, was ich als Samples Per Second
verstehe (Interval von 4167 us), was ihn disqualifiziert. Deswegen
wollte ich das mit den integrierten ADCs des uC lösen.
Diese Aufgabe ist wahrscheinlich der ausschlaggebende Faktor für die
Wahl des uC und war überhaupt der Grund, warum ich erwäge 32 Bitter zu
verwenden. Die ADCs der ATMegas brauchen ca 100 us für einen analogRead
und haben mit 10 Bit eine zu kleine Auflösung.

Ich fasse also nochmal meine Anforderungen zusammen:
- 8 Analoge Inputs mit 12 Bit Auflösung. Messinterval ca. 10 us
- 16 Digitale Outputs für die NMOS Driver (im Blockschaltbild sind nur 8
erwähnt, aber mit 16 habe ich noch Spielraum für Status-LED und einzelne
Schalter, die ggf. noch dazu kommen.)
- 3x I²C Bus (1x 100kHz, 2x 400kHz) mindestens. Die Steuerung sollte
möglichst erweiterbar sein und hat am besten insgesamt 5 Busse (2x
100kHz
und 3x 400kHz) um ggf. mehr Sensoren und Schalter anzuschließen.
Wünschenswert wäre, wenn 3 Busse hardwareseitig da sind. Die 2 extra
Busse
können ja softwareseitig sein. (Ich denke da an die Funktionalität die
die
SoftwareSerial Lib bei Arduino bietet). Vermutlich werden die nicht
gebraucht, aber wenn doch dann ist es gut dass sie da sind.
- Eine Serielle Schnittstelle. Ich denke, das ist klar. Ich will den uC
mit
meinem Computer programmieren können. Ob Bootloader oder nicht ist mir,
nachdem was ich hier gelesen habe, egal. Hauptsache ich kann mein
Programm
hochladen.


Das Ding hier ist ein ganz schöner Roman geworden.. aber ich hoffe jetzt
ist die ganze Sache ein bisschen klarer.
Vielleicht kann mir jemand bei der Auswahl eines geeigneten uC helfen.
Das mit den Nucleo Boards von SMT klingt ja schonmal gut. Bin aber auch
offen für 8 Bitter, wenn es welche gibt die meinen Anforderungen gerecht
werden können.

Vielen Dank für Eure Aufmerksamkeit und Gute Nacht

Lucas



PS.:
Hier noch Datenblätter der genannten Komponenten:
Amplifier (INA240 - für Shunt)
https://www.ti.com/lit/ds/symlink/ina240.pdf?ts=1612248020201&ref_url=https%253A%252F%252Fwww.google.com%252F

ADC (MCP3428)
https://ww1.microchip.com/downloads/en/DeviceDoc/22226a.pdf

I²C- NMOS Driver (LTC1623)
https://www.analog.com/media/en/technical-documentation/data-sheets/1623f.pdf

NMOS Driver (1ED44173N01B)
https://www.infineon.com/dgdl/Infineon-1ED44173N01B-DataSheet-v01_00-EN.pdf?fileId=5546d46272aa54c00172bc99c2d45678

DC/DC Wandler (BMR463)
https://flexpowermodules.com/resources/fpm-techspec-bmr463

: Bearbeitet durch User
von Christian S. (roehrenvorheizer)


Bewertung
0 lesenswert
nicht lesenswert
Na hoffentllich schaffst Du das in den kurzen 4 Monaten. Die Aufgabe ist
ziemlich umfangreich und unvorhergesehene Fallstricke wirst du kaum
abschätzen können. Das Ganze will auch noch dokumentiert sein neben dem
ganzen Aufbau und Experimentieren mit Varianten.

Du wirst danach sicher als Koryphäe des fachübergreifenden
Ingenieurwesens gefeiert werden.

mfg

von PittyJ (Gast)


Bewertung
3 lesenswert
nicht lesenswert
Ich denke, dass 4 Monate dafür nicht reichen.

Ein Platine muss designed werden. Dafür brachuen auch Profis eine Woche.
Ist ja nicht nur der Controller, sondern auch das ganze IO-Krams und das
Hühnerfutter, was passen muss.

Dann wird bestellt, und wenns gut läuft, dann ist nach 14 Tage ein
bestückter Prototyp da. Kann aber auch länger dauern, da viele Bestücker
ausgebucht sind und die Lieferzeit von Komponenten gerade explodiert.

Es wird versucht, die Platine in Betrieb zu nehmen. Dabei fällt nach 14
Tagen am Oszilloskop auf, was alles falsch ist, und die Platine Revision
2 wird bestellt.
Also wieder warten.

Dann ist, wenns gut läuft, nach 2 Monaten eine fertige,
funktionsbereichte Platine vorhanden. Und dann geht es los mit der
Programmierung. Programmierungebung aufsetzen. Sich in die Tools
einarbeiten. Sich in den Chip einarbeiten. (ich habe gerade ein STM
Referenz-Manual mit über 3000 Seiten vor mir) Und dann letztendlich die
Funktionalität entwickeln.

Alles das wird mehr als 4 Monate benötigen.

von Der müde Joe (Gast)


Bewertung
1 lesenswert
nicht lesenswert
...also, ich dachte immer, ein Maschinenbauer baut Maschinen...aber was
weiß ich schon...

Wenn es meine Aufgabe wäre, würde ich einen guten 8-Bitter mit einem
guten externen AD-Wandler, zum Beispiel von Analog Devices, verbinden.
Mit Analog-Multiplexern kann man die Anzahl der Eingänge beliebig
erweitern.

Ebenso kann man die Anzahl der I2C-Busse mit Port-Expandern erweitern.

- Silicon Labs Laser Bee, 72 MHz, 8-Bit 8051, 900 ksps 14-Bit AD-Wandler
- Texas Instruments PCA9548A, 8 Channels I2C Expander
- Analog Devices AD7329, 8-Channels, 1 Msps, 12 Bit, single
ended/differential inputs

von Cyblord -. (cyblord)


Bewertung
0 lesenswert
nicht lesenswert
Der müde Joe schrieb:
> ...also, ich dachte immer, ein Maschinenbauer baut Maschinen...aber was
> weiß ich schon...

Dachte ich auch. Und als solcher würde ich eine fertige Steuerung
und/oder einen IPC nehmen und evt. benötigte Zusatzmodule und alle Logik
damit machen.

Hier wirklich selbst µC Boards zu fricklen ist der pure Wahnsinn. Und es
entspricht ja auch nicht der Lebenswirklichkeit in diesem Bereich.

von Johannes S. (jojos)


Bewertung
0 lesenswert
nicht lesenswert
Maschinenbauer quälen sich eigentlich nicht mit nackten µC, sondern
nehmen gleich eine SPS :)

von M.A. S. (mse2)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Das Vorgehen was du meintest, also anzufangen
> vor der Anmeldung kenne ich auch. Haben Kommilitonen von mir gemacht,
> aber offiziell ist das nicht erlaubt.

Das war es früher auch nicht.  ;)

von M.A. S. (mse2)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Ich muss jedoch dazu sagen dass die Programmierung zwar Teil der
> Gesamtaufgabe ist, aber nicht der Bachelorarbeit.
Dann klingt das vom Aufwand her vernüftig.

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Pille schrieb:
> Dann empfehle ich GD32F103, die gibts bisher nur als Original...
> Solnnderblödsinn?

Es ging nicht um den Mikrocontroller sondern um das Board. Blue-Pill
Boards sind mit irgendwas bestückt. Du kannst vor dem kauf nicht wissen,
ob es ein STM32F103 oder ein GDM32F103 oder sonst etwas ist.

Versuche mal ein Blue-Pill Board zu kaufen, auf dem garantiert dein
GD32F103 sitzt. Viel Glück!

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Ich habe 4 Monate Zeit

Mein herzliches Beileid. Stelle dich darauf ein, noch ein Jahr dran zu
hängen.

> 3x I²C Bus (1x 100kHz, 2x 400kHz) mindestens...
> am besten insgesamt 5 Busse (2x 100kHz und 3x 400kHz)

Das dürfte die Auswahl des Mikrocontrollers stark einschränken. Ich
kenne keinen Mikrocontroller mit so vielen I²C Bussen. Das wird dann
wohl auf Multiplexer oder Soft-I²C hinaus laufen. Deine geforderte
Geschwindigkeit bereitet mir allerdings sorgen, weil die dann immer nur
abwechselnd bedient werden können.

: Bearbeitet durch User
von Dergute W. (derguteweka)


Bewertung
1 lesenswert
nicht lesenswert
Moin,

Lucas G. schrieb:
> Ich habe 4 Monate Zeit.

Wuerd ich mich keinesfalls drauf einlassen. Ich geh' mal davon aus, dass
dein Betreuer oder wer auch sonst der Ansicht ist, dass du kein
vorgefertigtes uC-Board nehmen sollst, auch eher nicht in der Materie
drinnensteckt.

Auch mit vorgefertigtem Board: wenn du da nicht schon ordentlich
Erfahrung mit genau diesem Board privat gemacht hast: Grosses Risiko.

Ich hab's hier schon 1000x geschrieben: Eine Abschlussarbeit ist nix, wo
man mal was ganz neues, tolles, was einen interessiert, ausprobieren
soll.
Das kann man vorher/hinterher privat machen. Aber fuer die
Abschlussarbeit nimmt man sinnvollerweise irgendwas, was man schon kann.
Dann klappts auch mit der Note und dem Abgabetermin.

Gruss
WK

von Wolfgang (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Lucas G. schrieb:
> im Rahmen meiner Bachelorarbeit benötige ich einen Mikrocontroller.

Mich grauelt es, wenn jemand eine Bachelorarbeit schreiben möchte und
hat die grundlegensten Fachbegriffe nicht drauf (µC, Mikrocontroller,
CPU, Dev-Board usw.)

von Maxe (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Cyblord -. schrieb:
> Der müde Joe schrieb:
>> ...also, ich dachte immer, ein Maschinenbauer baut Maschinen...aber was
>> weiß ich schon...
> Dachte ich auch.
Da habt ihr euch halt getischen. Das Maschinenbaustudium ist vielleicht
das einzige polytechnische Studium, das überhaupt angeboten wird.

Als TE würde ich parallel vorgehen, erst ein Eval-Kit holen, wenns ST
sein soll am Besten ein Nucleo und das System grob per Steckverdrahtung
aufbauen und damit würde ich mich direkt an die Programmierung machen.
Wenn die einzelnen Komponenten funktionieren, dann das eigene Board
machen. Für die Dev-Boards sind ja die Schaltpläne verfügbar, ist also
nur ein Nachbau unter Weglassen der nicht benötigten Teile und
Erweiterung um hoffentlich nur ein paar Kleinigkeiten.

Allerdings wird das, wenn man noch nie gelayoutet hat, schon ein Brocken
und 4 Monate sind schnell rum.

von Mario X. (grinderfx)


Bewertung
0 lesenswert
nicht lesenswert
Einzig erschreckend finde ich, dass du eine Arbeit über ein Thema
schreiben sollst, von dem du weniger Ahnung als ein Anfänger hast.
Was soll dabei denn bitte rauskommen und wie ist man überhaupt zu dem
Thema gekommen bzw. was wurde die letzten Jahre gemacht, dass jetzt
solche Bildungslücken vorhanden sind?

Und wann soll die Arbeit fertig sein? In 3 Jahren, wenn genug Vorwissen
angeeignet wurde?

: Bearbeitet durch User
von Frank K. (fchk)


Bewertung
2 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> Lucas G. schrieb:
>> Ich habe 4 Monate Zeit
>
> Mein herzliches Beileid. Stelle dich darauf ein, noch ein Jahr dran zu
> hängen.
>
>> 3x I²C Bus (1x 100kHz, 2x 400kHz) mindestens...
>> am besten insgesamt 5 Busse (2x 100kHz und 3x 400kHz)
>
> Das dürfte die Auswahl des Mikrocontrollers stark einschränken. Ich
> kenne keinen Mikrocontroller mit so vielen I²C Bussen. Das wird dann
> wohl auf Multiplexer oder Soft-I²C hinaus laufen. Deine geforderte
> Geschwindigkeit bereitet mir allerdings sorgen, weil die dann immer nur
> abwechselnd bedient werden können.

Das ist kein Problem. Schau Dir mal Tiva TM4C123 an, da gibt es
Varianten mit bis zu 10 UARTS, 8 I2C, 4 SPI, einen Haufen ADC-Pins,
PWMs,...
Pincount reicht von 64 über 100 bis zu 144 Pins im TQFP mit 0.5mm Pitch
(also Standard).
TI bietet eine sehr gute Treiberbibliothek dafür an, sowie das TI-RTOS.
Das ist jetzt nicht die typische Bastlerplattform, weil unbekannt, aber
deswegen nicht schlechter.

https://www.ti.com/product/TM4C123GH6PGE (144 Pins)
https://www.ti.com/product/TM4C123GH6PZ (100 Pins)
https://www.ti.com/product/TM4C123GH6PM (64 Pins)

https://www.ti.com/lit/ds/symlink/tm4c123gh6pge.pdf
https://www.ti.com/lit/ug/spmu298e/spmu298e.pdf

https://www.ti.com/tool/EK-TM4C123GXL (zum Ausprobieren vorher, Debugger
eingebaut)

Software:
https://www.ti.com/tool/CCSTUDIO-TM4X (CCS IDE)
https://www.ti.com/tool/SW-TM4C (Treiberbibliothek TivaWare)
https://software-dl.ti.com/dsps/dsps_public_sw/sdo_sb/targetcontent/tirtos/index.html
(TI-RTOS Download Page)

Stand Alone Debug Probe:
https://www.ti.com/tool/TMDSEMU110-U

Dazu hat TI auch ein Forum, wo die tatsächlich auch auf Fragen
antworten.

Mit den Links hast Du erstmal alles, was Du so brauchst an Infos,
Datenblättern, IDE+Compiler+Debugger, Debuggerhardware und
Treiberbibliotheken. Komplettlösung also. Bei Fragen hast Du genug
brauchbare Doku, und ansonsten fragst Du im TI-Forum nach.

fchk

von Thomas (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Erschreckender finde ich, dass jemand aus diesem Bildungsbereich sich
keine Kenntnisse anlesen und seine benötigten Komponenten für eine
Aufgabe aus dem Marktangebot selbst aussuchen kann!
Macht er das in seinem Fachbereich "Maschinenbau" genauso? Zieht Ihn
womöglich frühs noch Mutti an?

Ab einem gewissen Alter sollte man sich selbst benötigte Informationen
zusammensuchen können und kein Forum dazu brauchen. Andernfalls ist man
einfach nur zu faul zum Suchen oder von vornherein zu doof für die
gestellte Aufgabe/Beruf.

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Frank K. schrieb:
> Das ist kein Problem. Schau Dir mal Tiva TM4C123 an, da gibt es
> Varianten mit bis zu 10 UARTS, 8 I2C
> Mit den Links hast Du erstmal alles, was Du so brauchst an Infos

Wow!

von W.S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> Ich bin an 100 Pins kläglich gescheitert.

Du bist ja auch kein angehender Bachelor mehr. Wir werden schließlich
alle älter und brauchen irgendwann eine Feinmechanikerbrille oder ein
Stereomikroskop.



dummschwaetzer schrieb:
> Da brauchst du ordentlich Rechenpower! Und DMA! Und möglichst mehr als
> einen ADC im µC!

ordentlich Rechenleistung: ja - sofern es in Echtzeit geschehen muß.
Sonst eher nicht. Hängt aber von der Aufgabe ab.

DMA: wozu? Da ist eher ein ADC angesagt, der seine Eingänge selbständig
abscannt und die Ergebnisse in eigenem Array ablegt. Sowas gibt's bei
den LPC von NXP. Immer dran denken: DMA kann wirklich NICHTS ANDERES,
als Daten von A nach B zu transportieren. DMA kann nichts auswerten,
dazu ist Software nötig.

Mehr als 1 ADC: Ist eher selten, wenn nötig, dann eher mit externen
ADC's und FPGA zum Auswerten - ist hier aber völlig überzogen. Sowas ist
jenseits einer Bachelor-Arbeit.

W.S.

von W.S. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Das Ding hier ist ein ganz schöner Roman geworden.. aber ich hoffe jetzt
> ist die ganze Sache ein bisschen klarer.

OK, du willst vornehmlich mit I2C arbeiten, also ist das Ganze doch eher
eine langsame Sache - und nix mit "Ich muss vorallem analoge Eingänge
schnell auswerten können. (schneller als 10us)". Schließlich braucht ein
einzelnes Bit am I2C wenigstens 2.5µs bzw. bei Standard I2C 10µs.

Und so, wie das auf dem Papier aussieht, wirst du wohl auch keinen
wirklich hochpoligen µC benötigen, da geht dann womöglich auch ein 64
oder 100 Pinner.

Nochwas:
Laß dir nicht einreden, daß man zum Programmieren immerzu nichts anderes
als ein SWD-Interface brauchen würde. Das ist nämlich Fan-Gelaber. Sieh
lieber zu, daß du ein Steckinteface vorsiehst, wo du folgende Signale
drauf hast:
GND, VCC, SWDIO, SWCLK, RESET, BOOT (je nach Typ BOOT0+BOOT1), RxD, TxD
des ersten UART (der auch vom Bootlader default benutzt wird). Damit
hast du beide Möglichkeiten dir offengehalten und obendrein auch noch
eine einfache Kommunikation zum PC vorgesehen. Sowas weiß man zu
schätzen, wenn man eine Weile mit µC arbeitet.

Nochwas: Mach dir deine Versorgungsspannungen auf der LP selber. Also
rohe 12V AC oder so ähnlich rein, Regler mit auf LP.

W.S.

von mmm (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Ich fasse also nochmal meine Anforderungen zusammen
...

1. Schritt: Anforderungen in eine Parametrische Suche für ARM Corex-M
uCs eintragen (z.B.
https://www.nxp.com/webapp/parametricSelector.sp?#/&c=c731_c1770_c173&page=1
oder
https://www.ti.com/microcontrollers-mcus-processors/microcontrollers/arm-based-microcontrollers/products.html)
Nicht von der Anzahl der ADCs verwirren lassen. Die uCs haben 1 oder 2
ADCs mit jeweils mehreren Kanälen (steht im Datenblatt).
2. Schritt: uC Vorauswahl treffen und Datenblätter überfliegen, ob die
Anforderungen auch wirklich erfüllt werden (können) - die max.
Samplerate und die Anzahl der nutzbaren Kanäle der ADCs steht
normalerweise nicht in der par. Suche oder manche Funktionen sind nicht
gleichzeitig nutzbar, da sie die gleichen Pins verwenden würden.
3. Schritt: Schaltplan eines Evaluation-Boards des gefundenen uC
besorgen und verstehen.
4. Schritt: Wesentliche Bestandteile des Schaltplans in einen eigenen
Schaltplan übertragen (Debug-Port nicht vergessen).
5. Schritt: Für die Applikation benötigte Beschaltung einzeichnen.
6. Schritt: SW-Entwicklungsumgebung einrichten und sofern vorhanden
Pinverwendung auf dem Schaltplan in den entsprechenden Editor eintragen
- vernünftige IDEs sagen einem dann, ob as geht oder nicht.
7. Schritt: Schaltplan reviewen lassen
8. Schritt: PCB "malen", reviewen und herstellen lassen - ggf. incl.
Bestückung.
9. Schritt: Segger J-Link EDU mini kaufen
10. Schritt: Software Stück-für-Stück (eine Peripherie nach der anderen)
erstellen und mit dem Debugger flashen/debuggen.
11. Schritt: zurück zu Schritt 5, weil das Board im ersten Anlauf
garantiert nicht so funktioniert, wie es soll.

von Adam P. (adamap)


Bewertung
1 lesenswert
nicht lesenswert
W.S. schrieb:
> also ist das Ganze doch eher
> eine langsame Sache - und nix mit "Ich muss vorallem analoge Eingänge
> schnell auswerten können. (schneller als 10us)"

Also bei der Anzahl an AD-Wandlern und I2C, glaub ich auch nicht daran,
dass du ansatzweise an deine 10µs kommst.

Ich würde es dann wohl eher mit einem µC probieren der mehrere SPI hat,
SPI AD-Wandler nutzen und die Daten dann per DMA abrufen.

von Frank K. (fchk)


Bewertung
1 lesenswert
nicht lesenswert
Lucas G. schrieb:

> - 8 Analoge Inputs mit 12 Bit Auflösung. Messinterval ca. 10 us

Die TI TIVA TM4C123 haben bis zu 24 analoge Eingänge.
- es gibt zwei getrennte ADCs, die parallel laufen können
- jeder ADC hat 4 Sequencer, wobei Sequenzer 0 bis zu 8 Eingänge
nacheinader automatisch abfragen und im FIFO ablegen kann
- 12 Bit Auflösung
- 1MSamples maximale Samplerate, wobei dann aber die untersten Bits
leiden, wenn Du das komplett ausreizt
- Hardware Durchschnittsbildung von aufeinanderfolgenden Werten
- DMA-Support

fchk

von Lucas G. (elding)


Bewertung
-1 lesenswert
nicht lesenswert
oerks schrieb:
> Wenn du (TO) Anfaenger bist, nimm blos keinen 32-bitter,
> also irgendwelche STM32 oder LPC.
>
> Fuer so langweiliges Zeug was du da treiben willst reicht
> ein viel uebersichtlicherer 8-bitter alle mal.

Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
ist?

-

Ich weiß, dass das viel Arbeit für die kurze Zeit ist und ich weiß auch,
dass ich eine ganze Menge Recherche vor mir, und auch nachzuholen habe.
Vielleicht war es auch eine dumme Idee, sich als Maschinenbauer dieser
Aufgabe anzunehmen. Hätte ich doch lieber meine Interesse in den
Hintergrund gestellt und mir ein langweiliges, einfaches Thema aus dem
Maschinenbau gesucht! Da wäre ich richtig dran gewachsen.
Ich verstehe nicht, warum Leute wie Mario X. und Thomas solche Beiträge
schreiben. Ihr verschwendet Eure Zeit, ihr verschwendet meine Zeit und
die Zeit von jedem, der sich durch diesen Thread liest. Und habt damit
Null geholfen. Herzlichen Glückwunsch, ihr dürft stolz auf euch sein!

An Alle, die konstruktive Antworten gegeben haben, wie Frank K, mmm,
W.S. (und weitere): Danke!
Es gab schon viele gute Vorschläge hier, wie die STM32 Nucleo Boards,
TIVA TM4C123, C8051 als 8-Bitter und LPCxxx.
Und auch viele gute Tips, die ich versuche zu beherzigen.
Ich werde mir die Boards in Ruhe ansehen und ausloten, welcher davon am
besten geeignet ist.

von Dergute W. (derguteweka)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
> ist?
Einfach mal die Seitenzahlen der jeweiligen Datenblaetter vergleichen.

Lucas G. schrieb:
> Vielleicht war es auch eine dumme Idee, sich als Maschinenbauer dieser
> Aufgabe anzunehmen. Hätte ich doch lieber meine Interesse in den
> Hintergrund gestellt und mir ein langweiliges, einfaches Thema aus dem
> Maschinenbau gesucht! Da wäre ich richtig dran gewachsen.

Ja, ist eine dumme Idee. Denn wenn du mit deiner Arbeit nicht fertig
wirst, oder die Kacke hinten und vorne auch nach einem Jahr nicht
funktioniert, wirds schwierig, dir auf die Arbeit eine schicke Note zu
verpassen.
Und bei der anschliessenden Bewerbung wird die Personaler nicht
interessieren, wieviel du dran gewachsen bist. Die Note der
Abschlussarbeit schon. Und wenn man der gleich ansieht, dass die Arbeit
versemmelt wurde...

Wenn du neben dem Studium dich schon "immer" fuer irgendwelche
µController interessiert haettest und nebenher irgendwelche Klopper auf
z.b. Arduino oder sonst irgendeinem Board gemacht haettest, dann
vielleicht. Aber so halt' ich das fuer ziemlich aussichtslos. 4 Monate
sind schnell rum bei sowas. Und dann ist noch keine Zeile Text
geschrieben.

Gruss
WK

von A. S. (achs)


Bewertung
0 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
> ist?
>
> -
>
> Ich weiß, dass das viel Arbeit für die kurze Zeit ist und ich weiß auch,
> dass ich eine ganze Menge Recherche vor mir, und auch nachzuholen habe.
> Vielleicht war es auch eine dumme Idee, sich als Maschinenbauer dieser
> Aufgabe anzunehmen.

Sorry, wenn ich mich wiederhole: Beschränke die Aufgabe!

Du machst einen Bachelor, allein. Keine Masterarbeit zu Dritt. Mit 10µs
ist das schon genug für jemanden, der seit 5 Jahren nichts anderes tut,
Schaltplaneditor und Prozessor kennt und den Prozess nur umsetzen
braucht.

Wie sieht es denn mit dem Prozess aus? Sollst Du da auch noch
untersuchungen machen? Oder hast Du genau Vorschriften, bei welchem
ADC-Wert und sonstigen Parametern Du was wo ausgeben musst? Falls ja,
warum kannst Du das nicht schon in etwa wiedergeben? Falls nein, dann
besorge sie Dir in dieser Woche noch. Sonst stellst Du bei der
Inbetriebnahme Deines Boards fest, dass Dir 3 Größenordnungen im Timing
fehlen.

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Lucas G. schrieb:
> Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
> ist?

Ihre Doku ist in der Regel wesentlich kürzer und (bei denen die ich
kenne) wesentlich besser strukturiert. Wenn du bei einem AVR den ADC
verwenden willst, liest du das ADC Kapitel - fertig.

Bei STM32 musst die die Inhalte von mindestens 5 Kapiteln kombiniert
erfassen und zwischen den Zeilen lesen. STM beschreibt nämlich nur, was
geht. Was nicht geht, musst du dir dazu denken, insbesondere wenn es um
Wechselwirkungen zwischen unterschiedlichen Funktionseinheiten geht.

Bei ESP Chips ist es noch schlimmer, da wurden die Datenblätter mehr
oder weniger von den Usern geschrieben und korrigiert. Espressif
übertreibt gerne mit Leistungsdaten und Funktionsumfang, indem sie die
die Begriffe "typisch", "bis zu" und "in Software möglich" benutzen.

Alleine schon die Tatsache, dass du dich mit diesen Dingern noch nicht
so wiet befasst hast, um die Unterschiede zu kennen, sagt mir, dass es
dafür jetzt auch zu spät ist. Dir wird die zeit davon laufen.

: Bearbeitet durch User
von c-hater (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:

> Ihre Doku ist in der Regel wesentlich kürzer und (bei denen die ich
> kenne) wesentlich besser strukturiert. Wenn du bei einem AVR den ADC
> verwenden willst, liest du das ADC Kapitel - fertig.

Grundsätzlich völlig korrekt, aber auch bei den 8-Bittern steckt der
Teufel manchmal im Detail. Nämlich in dem, was z.B. im ADC-Kapitel nicht
erwähnt, aber trotzdem unter bestimmten Umständen wichtig ist.

Auch bei den lieben Kleinen ist man also gut beraten, das gesamte DB zu
lesen, egal was man damit macht.

Was aber bleibt: der vergleichsweise geringe Umfang des DB macht diese
einzig richtige Vorgehen bei den 8-Bittern wenigstens noch einigermaßen
realistisch möglich...

von Stefan ⛄ F. (stefanus)


Bewertung
0 lesenswert
nicht lesenswert
Mal angenommen, du entscheidest dich für einen STM32F446, dann hast du
mindesten so viele Seiten zu lesen:

* Datasheet 196 Seiten
* Reference Manual 1347 Seiten
* Errata 29 Seiten
* User anual STM32 Nucleo-144 Boards 75 Seiten

Wahrscheinich wirst du ihn mit der Cube-HAL oder LL programmieren (wegen
dem Zeitdruck), dann kommen weitere Seiten dazu

* Description of STM32F7 HAL and low-layer drivers 2236 Seiten

Dazu kommen sicher noch einige Hundert Seiten diverser Application
Notes.

Damit kannst du das erste Bauteil deines Aufbaus kennen lernen. Aber das
ist ja erst der Anfang. Schätze doch mal, wie lange du wohl brauchst um
rund 4000 Seiten von einem dir bisher völlig unbekanntem Produkt zu
lesen und zu verstehen. Selbst wenn du die Hälfte überspringen kannst
(bloß welche?) ist das immer noch harter Stoff für viele Wochen!

von Frank K. (fchk)


Bewertung
5 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> Lucas G. schrieb:
>> Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
>> ist?
>
> Ihre Doku ist in der Regel wesentlich kürzer und (bei denen die ich
> kenne) wesentlich besser strukturiert. Wenn du bei einem AVR den ADC
> verwenden willst, liest du das ADC Kapitel - fertig.
>
> Bei STM32 musst die die Inhalte von mindestens 5 Kapiteln kombiniert
> erfassen und zwischen den Zeilen lesen. STM beschreibt nämlich nur, was
> geht. Was nicht geht, musst du dir dazu denken, insbesondere wenn es um
> Wechselwirkungen zwischen unterschiedlichen Funktionseinheiten geht.

Das ist bei TI ziemlich gut. Wobei ich dazu sagen muss: Ich habe mir die
Funktionsbeschreibung durchgelesen, aber die gesamte
Registerbeschreibung links liegen gelassen und für alles die TivaWare
Treiberbibliothek verwendet. Auch im Beruf ist es so, dass das ganze
Zeugs irgendwann mal fertig werden muss. Ich bin aktuell in einem
Bereich tätig, wo nur sehr geringe Stückzahlen produziert werden und
Entwicklungskosten und Time-to-Market wichtiger sind. Zeit isst Geld,
optimieren tut man nur, wo man unbedingt muss.

Ob 8-Bitter wirklich für Anfänger besser sind? Ich denke, das kann man
nicht so allgemein sagen. Nehmen wir mal PIC. Die 8-Bitter
(PIC10/12/16/18), die 16-Bitter (PIC24/dsPIC) und die 32-Bitter (PIC32)
haben völlig verschiedene Prozessorarchitekturen, wie sie
unterschiedlicher nicht sein können. Die ganze Peripherie ist aber über
alle Familien hinweg sehr ähnlich. Kennt man eine Familie, kennt man
alle.

Hier muss ich sagen: Das anfängerfreundlichste sind die 16-Bitter, dicht
gefolgt von den 32-Bittern, speziell wenn Du in C programmierst. 8-Bit
AVRs, 8-Bit-PICs und 8051-Derivate haben nämlich die Eigenschaft,
verschiedene Adressräume für RAM und ROM/Flash zu haben. Ein Pointer ins
Flash ist inkompatibel zu einem Pointer ins RAM, weil der Compiler
jeweils komplett unterschiedlichen Code erzeugen muss. Deswegen findet
man dort auch doppelte Funktionen wie strcpy() für RAM->RAM und
strcpy_P() für Flash->RAM. Bei den 16-Bittern versteckt der XC16
Compiler das sehr gut (da wird ein Teil des Flashes in den
RAM-Adressraum eingeblendet (PSV)), und bei 32-Bit hast Du das gar nicht
- da gibts nur einen einzigen Adressraum, wo alles drin ist.

Andere 8-Bit Architekturen wie Z80, 6809, 6502 hatten auch nur einen
einzigen Adressraum und waren in der Hinsicht einfacher zu handhaben,
haben aber heute nur noch historische Bedeutung.

Wenn man C verwendet (was man machen wird, wenn man in endlicher Zeit
fertig werden will), dann wird man feststellen, dass der Sprachstandard
für eine Maschine mit mindestens 16 Bit Wortbreite geschrieben wurde.
8-Bit Compiler haben es schwerer, guten Code zu erzeugen und sich
trotzdem an den Standard zu halten. ARM und MIPS sind schon gute
Zielarchitekturen für C-Compiler.

Meine Lieblingsarchitektur war übrigens 68k. Aber das ist Geschichte,
das kommt nicht mehr wieder.

fchk

PS: Warum PIC24 anfängerfreundlicher als PIC32 ist? Das hängt damit
zusammen, dass der PIC24 Prozessorkern eine Eigenentwicklung ist,
während bei PIC32 MIPS-Cores zugekauft wurden. Bei PIC24 sind die
Peripherieregister Teil des Kerns, d.h. der Prozessorkern kann dort
atomare Bit-Operationen ausführen. Bei PIC32 sind die Peripherieregister
nicht mehr Teil des Kerns, sondern laufen asynchron. Wenn der Prozessor
ein Bit setzen will, muss er das Register lesen, Bit setzen und Register
wieder schreiben. Das sind drei getrennte Operationen, und nach jeder
Operation kann Dir ein Interrupt oder eine Exception oder ein DMA-Zyklus
dazwischen kommen, und das versaut Dir dann den ganzen Tag. Wenn man
hier atomare Operationen ermöglichen will, muss man diese Fähigkeit in
die Peripherie einbauen. Dann gibt es da spezielle Register, wo man
einzelne Bits atomar setzen, löschen oder invertieren kann. Das
erfordert dann auch wieder entsprechenden Programmcode, und das muss man
wissen.
Die eben genannte Problematik hat man bei allen Prozessorkernen, die man
extern dazukauft, also nicht nur bei MIPS, sondern auch bei ARM, PPC und
RISCV.

: Bearbeitet durch User
von oerks (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Kannst du grob erklären, warum ein 8-Bitter besser für Anfänger geeignet
> ist?

Weil ein vollstaendiges Datenblatt gerade mal 272 Seiten hat.
Das haettest du auch selber herausfinden koennen!

Ausserdem redest du dauernd von vielen IOs, um dann wieder
moeglichst viele I2C dran zu haengen.
Was denn nun? Geistiges Relikt von der uino-Bastelei?

Erweitern mit I2C ist im Maschinenbauumfeld ohnehin nicht
besonders empfehlenswert, wenn die raeumliche Ausdehnung
zunimmt. I2C ist auch nicht mal besonders schnell.

Der C8051F020 hat schon 64 GPIOs. Neben den AD-Ein- und
DA-Ausgaengen.

von Lucas G. (elding)


Bewertung
0 lesenswert
nicht lesenswert
A. S. schrieb:
> Wie sieht es denn mit dem Prozess aus? Sollst Du da auch noch
> untersuchungen machen? Oder hast Du genau Vorschriften, bei welchem
> ADC-Wert und sonstigen Parametern Du was wo ausgeben musst? Falls ja,
> warum kannst Du das nicht schon in etwa wiedergeben? Falls nein, dann
> besorge sie Dir in dieser Woche noch. Sonst stellst Du bei der
> Inbetriebnahme Deines Boards fest, dass Dir 3 Größenordnungen im Timing
> fehlen.

Es geht eher darum, eine Historie der Werte zu haben. Wenn Werte auf
einmal abweichend von den alten Werten sind dann deutet dass darauf hin
dass die Membran der Zelle Schäden genommen hat. Mit der Information
kann man dann weiter verfahren. Also Zelle abschalten oder mit
geringerer Leistung fahren.
Ich habe da aber noch keine konkreten Daten ab wann ein Zustand so oder
so ist.

Der Rest ist zur Überwachung/Steuerung des Systems. Temperatur und Druck
überwachen und dementsprechend Heizungen und Ventile schalten.

oerks schrieb:
> Erweitern mit I2C ist im Maschinenbauumfeld ohnehin nicht
> besonders empfehlenswert, wenn die raeumliche Ausdehnung
> zunimmt.

Weil I²C nicht mit langen Leitungen zurecht kommt? Das ist kein Problem,
meine Schaltung ist auf kleinen Raum begrenzt.
Das, was mit I²C verbunden ist, muss nicht schnell arbeiten können.

Das einzige, was schnell passieren muss ist das Auswerten der Spannung
an der Zelle. Da kommt I²C also nicht in Frage. Deswegen ein
Mikrocontroller der einen ADC mit mind. 12 Bit und >100kSPS hat.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
