online ein Diagramm von RC-Gliedern berechnen lassen
Gast
#6662915
Hallo,
kennt jemand eine Seite, auf der man online ein Diagramm von RC-Gliedern
mit selbst eingegebenen Werten ausgeben kann?
Also z.B. einen Hochpass aus C und R, wobei z.B. C = 100pF und R = 450
Ohm
in >--C--o--> out
|
R
|
GND
Die Achsen sollen mit "Abschwächung in dB" und der Frequenz beschriftet
sein.
(oder gibt es ein einfaches Programm, mit dem man das machen kann?)
Gast
#6662917
Gnuplot? Matplotlib? Jo schrieb: > Die Achsen sollen mit "Abschwächung in dB" und der Frequenz beschriftet > sein. Willst du wissen, wie schlecht dein Entwurf ist, oder suchst du ein Programm, das dir für eine bestimmte Aufgabe die richtigen Werte der Komponenten berechnet? Im zweiten Fall müsstest du aber genauer spezifizieren, was das Filter leisten soll.
Gast
#6663045
LTspice kann Bode-Diagramme erstellen in der AC-Analyse.
Gast
#6672871
Schau mal hier: http://sim.okawa-denshi.jp/en/CRtool.php Berechnungen für andere Filter sind ebenfalls möglich: http://sim.okawa-denshi.jp/en/Fkeisan.htm
Gast
#6674768
Jo schrieb: > (oder gibt es ein einfaches Programm, mit dem man das machen kann?) Excel Fuer sowas braucht man doch kein Programm, das kann man im Kopf ausrechnen. 3dB Abfall bei der Grenzfrequenz. Ansonsten 20dB pro Dekade, bzw. 6 dB pro Oktave. Helmut L. schrieb: > Fuer sowas braucht man doch kein Programm, das kann man im Kopf > ausrechnen. > 3dB Abfall bei der Grenzfrequenz. Ansonsten 20dB pro Dekade, bzw. 6 dB > pro Oktave. Nur blöd, dass man bei einer Laborarbeit an der UNI zB. fast immer eine Simulation/Begründung vorlegen muss. Ein "hab ich im Kopf gerechnet" zählt da einfach nicht. F. M. schrieb: > Nur blöd, dass man bei einer Laborarbeit an der UNI zB. fast immer eine > Simulation/Begründung vorlegen muss. > Ein "hab ich im Kopf gerechnet" zählt da einfach nicht. Generation APP halt. Ohne Handy und I-Net aufgeschmissen.
Gast
#6675841

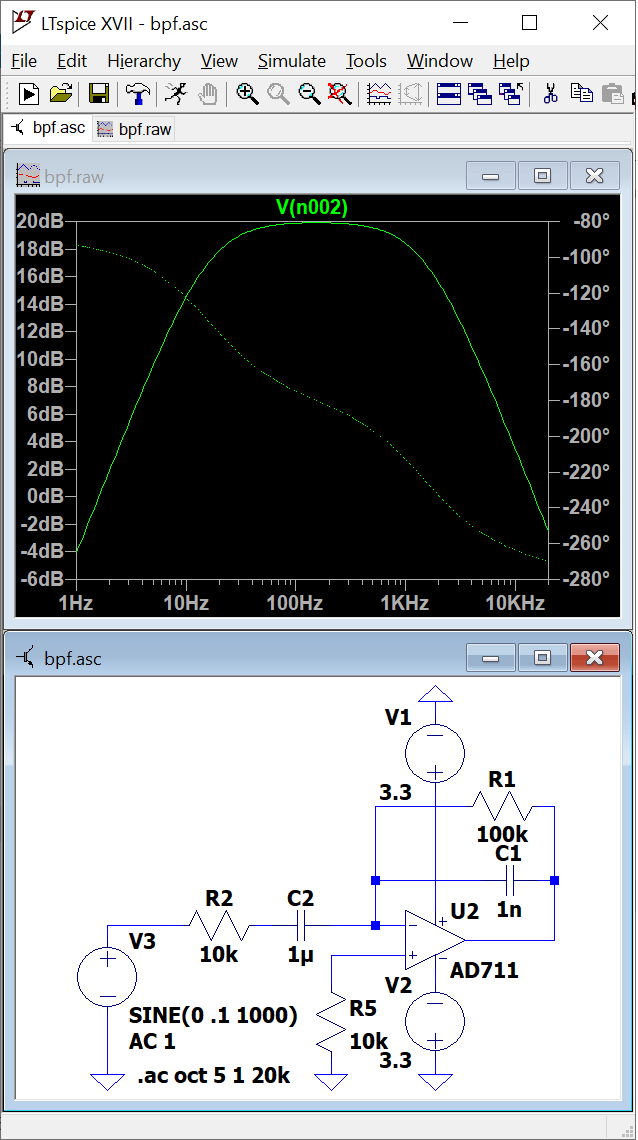

Die Transferfunktion von Netzwerken kannst du auch in Spice-Programmen darstellen. Beispiel.
Angehängte Dateien:
Gast
#6675871
Helmut L. schrieb: > Generation APP halt. Ohne Handy und I-Net aufgeschmissen. Das sind die Gleichen, die für die Multiplikation mit 1000 einen Rechner brauchen.
Beitrag #6675975 wurde von einem Moderator gelöscht.
Wolfgang schrieb: > Helmut L. schrieb: >> Generation APP halt. Ohne Handy und I-Net aufgeschmissen. > > Das sind die Gleichen, die für die Multiplikation mit 1000 einen Rechner > brauchen. Ich kann mich noch an "2 mal 2" auf dem Rechenschieber mit dem Ergebnis "knapp vier" erinnern. Arno
Gast
#6676239
Arno H. schrieb: > Ich kann mich noch an "2 mal 2" auf dem Rechenschieber mit dem Ergebnis > "knapp vier" erinnern. Und ich stell mir gerade vor, wie Helmut aufgrund beliebiger RC-Werte jeden einzelnen Punkt eines Diagramms genau im Kopf berechnet... Helmut L. schrieb: > Fuer sowas braucht man doch kein Programm, das kann man im Kopf > ausrechnen.
Gast
#6676243
pnp schrieb: > Und ich stell mir gerade vor, wie Helmut aufgrund beliebiger RC-Werte > jeden einzelnen Punkt eines Diagramms genau im Kopf berechnet... Genau das braucht man nicht, wenn man den einfachen RC-Tiefpass verstanden hat ;-)
Gast
#6676251
Wolfgang schrieb: > pnp schrieb: >> Und ich stell mir gerade vor, wie Helmut aufgrund beliebiger RC-Werte >> jeden einzelnen Punkt eines Diagramms genau im Kopf berechnet... > > Genau das braucht man nicht, wenn man den einfachen RC-Tiefpass > verstanden hat ;-) Genau das wollte aber der TO. Wie ein Hoch- oder Tiefpaß funktioniert, das traue ich ihm zu. Aber er wollte ein Diagramm. Und genau das will Helmut im Kopf berechnen. pnp schrieb: > Und genau das will > Helmut im Kopf berechnen. Da gibts nicht viel zu berechnen. Um zwei Geraden zu zeichnen genügt ein Lineal und der 3dB-Punkt ergibt sich aus der Aufgabenstellung.
Gast
#6676376

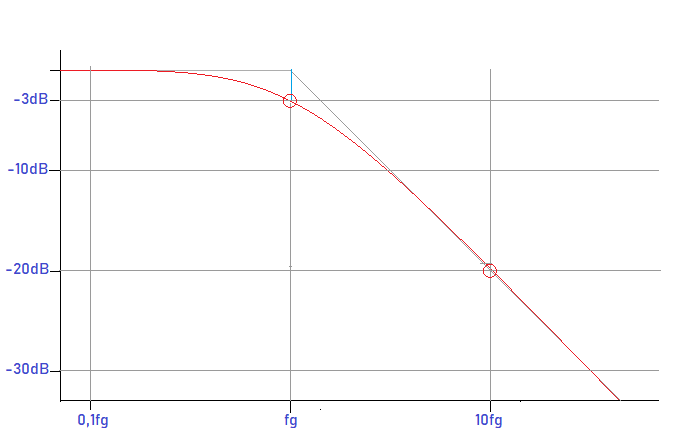

Hp M. schrieb: > Da gibts nicht viel zu berechnen. Um zwei Geraden zu zeichnen genügt ein > Lineal und der 3dB-Punkt ergibt sich aus der Aufgabenstellung. Stimmt im Prinzip. Allerdings kann man dann die Kurve auch nur angenähert malen. Hier hab' ich es mit Bezier im MS-Paint gemacht,
