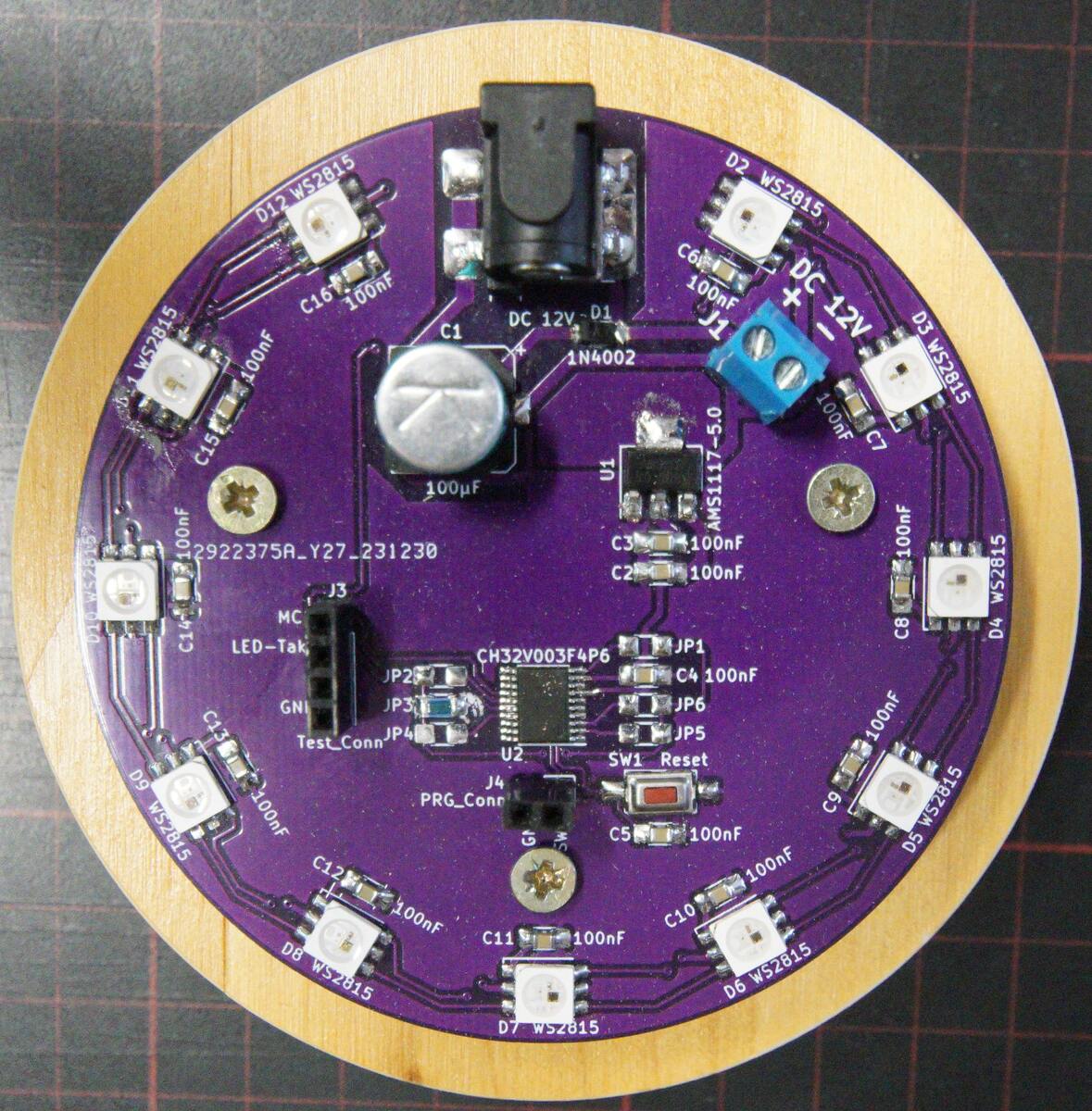

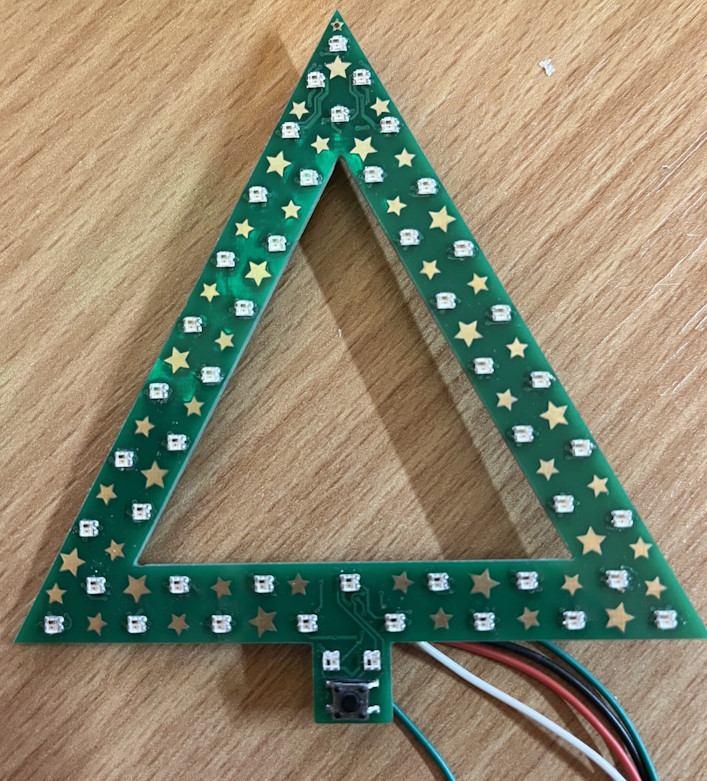

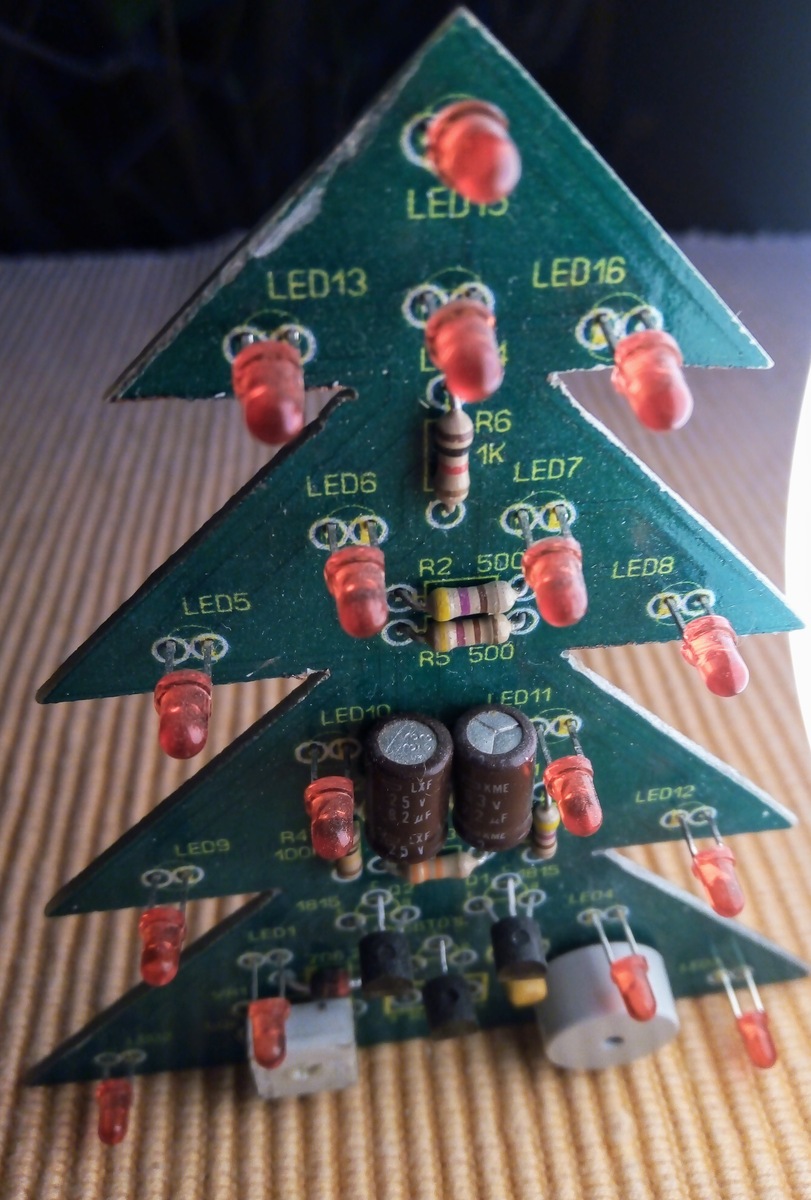

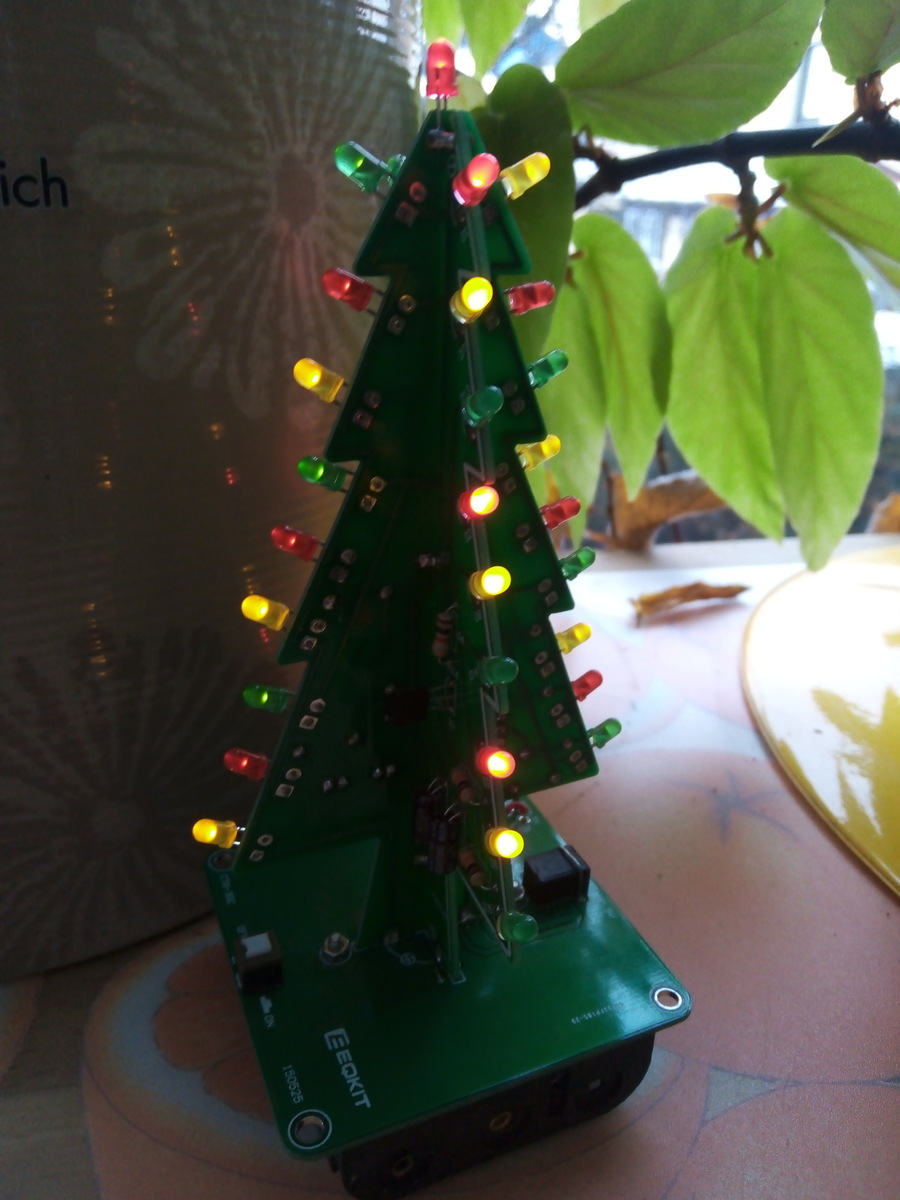

Forum: Projekte & Code Zeigt her eure elektronischen Weihnachtsbasteleien!


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Lesenswert?

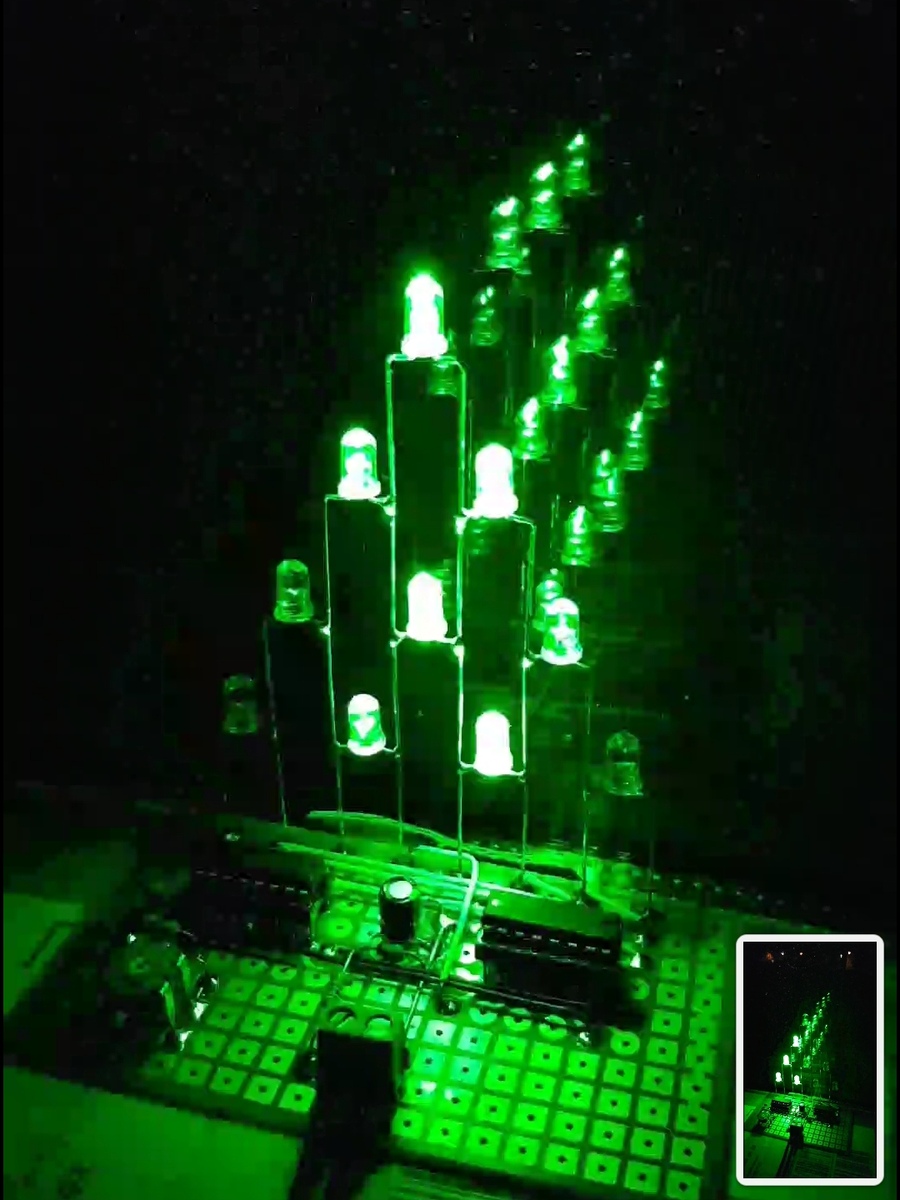

Aus 10 superhellen LEDs und mit den CMOS ICs CD4060 und CD4017, kann man
sich in der Vorweihnachtszeit, einen einfachen kleinen grünen blinkenden
Tannenbaum als Bastelarbeit vornehmen.

Beim Parallelschalten von hellen LEDs fällt ein eventueller
Leuchtkraftunterschied in der Exemplarstreuung nicht so auf.

Die Frequenz lässt sich mit dem 100k Trimmer von 2Hz bis 20Hz
einstellen.

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Lesenswert?

Der Schaltplan ist selbsterklärend. Die 4V7 Z-Diode begrenzt nicht nur
die Versorgungsspannung auf 4,7 Volt, sondern sie dient gleichzeitig
auch als Verpolschutz. Der 2k2 Widerstand begrenzt den Strom soweit,
dass die LEDs keinen eigenen Vorwiderstand mehr benötigen, sonst würde
man die Lötarchitektur so nicht hinbekommen. Die LEDs müssen bei dieser
Konstruktion auch eine Reversespannung von 5V aushalten! Ich hatte da
auch erst meine Zweifel, aber es funktioniert besser als ich dachte :)

von ArnoR (Gast)


Lesenswert?

Michael M. schrieb:
> grünen blinkenden Tannenbaum

> Die Frequenz lässt sich mit dem 100k Trimmer von 2Hz bis 20Hz
> einstellen.

Genau das richtige Gerät, um die Umgebung zu terrorisieren...

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Lesenswert?

Michael M. schrieb:
> Der Schaltplan ist selbsterklärend.

Der Schaltplan war fehlerhaft! Das Signal von Q7 muss natürlich den
CD4017 zurücksetzen, also PIN 6 und nicht Q6!

Hier der neue Schaltplan.

von Andreas M. (andreas_m62)


Lesenswert?

Wo hast du die Rasterleiterplatte her?

von Michael M. (Firma: Autotronic) (michael_metzer)


Lesenswert?

Andreas M. schrieb:
> Wo hast du die Rasterleiterplatte her?

Die habe ich vor geraumer Zeit mal bei der Ladesystemtechnik bestellt:

https://www.ladesystemtechnik.de/ev-plug-technologies/experimentierplatine-95?c=20

Die ist sehr praktisch! Ich überlege auch schon, ob ich mir nicht ein
paar davon selber mit Sprint Layout erzeuge und bei Beta Layout
herstellen lasse.

von Andreas M. (andreas_m62)


Lesenswert?

Danke für die Info.
Na das ist ja eine richtige Kapitalanlage.  :-)
