Hallo zusammen, vor Jahren habe ich mal die Amateurfunkprüfung gemacht. Das hat mich interessiert und das tut es immer noch. Ich habe auch mal Elektrotechnik studiert, arbeite aber in einem anderen Bereich, so dass meine Kenntnisse ziemlich verblasst sind - es wurde damals auch nicht sehr viel Wert auf Funktechnik gelegt. Ich habe grundlegende theoretische Kenntnisse, könnte aber niemals selbst einen Sender oder einen Empfänger bauen. Deshalb bin ich auf der Suche nach einem guten Buch, einem guten PDF oder einer guten Webseite, die die notwendigen Grundkenntnisse (auch und vor allem die Praxis) vermittelt und mit dem/der man dann einen guten und qualitativ hochwertigen Sender und einen Empfänger bauen kann, den man dann auch komplett versteht. (Bau- und Bastelanleitungen gibt es viele, aber ich würd's halt auch gerne verstehen ;-)) Gibt's da was Gutes? Hat jemand einen Tipp? (Darf auch gerne älter sein. Ich glaube, die älteren Bücher sind oft qualitativ hochwertiger, aber ich bin nicht wählerisch) LG Tom
Schaue doch mal auf den Webseiten der ARRL oder RSGB vorbei. Da gibt es gute Bücher. Sind halt in Englisch, sollte aber kein Problem sein. Aber wie sieht's denn mit Messgeräten bei dir aus? Ohne wirst du nicht weit kommen, vor allem bei Sendern.
Da das hier ja ein Forum für Mikrocontroller ist, passt dann das https://github.com/threeme3/usdx am besten. Ist ein 5W QRP KW-Tranceiver auf der Basis eines Atmel 8Bit AVR ATmega328.
Hi, Ev. Ist ja hier was dabei: "Experimental Methods in RF Design" von Wes Hayward, Rick Campbell und Bob Larkin - Dieses Buch konzentriert sich auf Design, Aufbau und Testen von Funkgeräten und ist eine hervorragende Ressource für Amateurfunker, die ihr Wissen vertiefen möchten. "RF Circuit Design" von Chris Bowick - Dieses Buch ist eine umfassende Einführung in die Schaltungstechnik von Hochfrequenzverstärkern, Oszillatoren, Mischer und mehr. "The ARRL Handbook for Radio Communications" - Dieses jährlich aktualisierte Buch bietet eine umfassende Einführung in den Amateurfunk und enthält viele praktische Bauanleitungen. "Understanding Basic Electronics" von ARRL - Dieses Buch ist eine Einführung in die Elektronik und konzentriert sich auf grundlegende Konzepte, die für den Selbstbau von Funkgeräten wichtig sind. "QRP Basics" von ARRL - QRP steht für "low power" und ist eine Technik, die sich auf die Verwendung von geringer Leistung in Funkgeräten konzentriert. Dieses Buch bietet eine Einführung in die Technik und enthält viele Bauanleitungen. "EMRFD" von Wes Hayward, Rick Campbell und Bob Larkin - Dieses Buch ist eine umfassende Einführung in den Selbstbau von Funkgeräten und enthält viele praktische Bauanleitungen. "The Simplest Transmitter" von Burkhard Kainka - Dieses Buch ist eine Anleitung zum Bau des einfachsten Funktransmitters der Welt und ist eine großartige Einführung in den Selbstbau von Funkgeräten. "Crystal Sets to Sideband" von Frank W. Harris - Dieses Buch ist eine umfassende Einführung in den Selbstbau von Funkgeräten, die sich von einfachen Kristall-Empfängern bis hin zu anspruchsvolleren Konstruktionen erstreckt. "Building Transistor Radios" von Ronald Quan - Dieses Buch ist eine Anleitung zum Bau von einfachen Transistorradios und ist eine großartige Einführung in den Selbstbau von Funkgeräten. "Building Valve Amplifiers" von Morgan Jones - Obwohl dieses Buch sich auf Röhrenverstärker konzentriert, ist es eine hervorragende Ressource für alle, die lernen möchten, wie Verstärkerschaltungen funktionieren und wie sie gebaut werden.
Hi, der Wunsch kling sehr unüberlegt. Den hochqualitativen Sender und Empfänger gibt es nicht. Es gibt Anwenduungsfälle in verschiedenen Frequenzbereichen. Du willst wahrscheinlich keine Anleitung wie die einen Transistor auf einem Silizium Substrat auslegst. Also erst einmal herausfinden was eigentlich gesucht wird. Je geringer die Frequenz um so wahrscheinlicher ist es mit Hausmitteln lösbar. Mir wäre auch kein allumfassende Anleitung für Anfänger, die man einfach nachbauen und auch noch alles verstehen kann, bekannt. Macht im Regelfall auch keinen Sinn. Meistens sind die Themengebiete aufgrund ihrer Komplexität auf mehrer Leute aufgeteilt. Gerade die Praxis ist meistens auch Know-How und angeignete Fähigkeiten die man nur schwer dokumentieren kann oder man will es gar nicht. Soll der Empfänger besonders rauscharm sein? Willst du ihn selber aus Transistoren aufbauen oder einen IC verwenden? Was soll der Sender können? Welche Anforderungen muss er erfüllen? Was ist der Zweck der Anlage? Sei mir nicht böse, aber mit den bisherigen Infos wird der Einstieg nix und helfen kann man auch nicht zielgerichtet. Wenn das was du dir wünschst noch nicht existiert kannst du es ja beginnen und deinen Weg Dokumentieren, zum Beispiel auf GitHub. Am besten ist es mit einfachen Schaltungen zu beginnen, auch wenn die nicht der Forderung der qualitativ hochwertigen Technik entsprechen.
Moin, Thomas S. schrieb: > (Darf auch gerne älter sein. Ich glaube, die älteren Bücher sind oft > qualitativ hochwertiger, aber ich bin nicht wählerisch) Heinz Richter: Das grosse Fernsteuerbuch (1960) duck&wech WK
Literatur zum ansehen gibts bei https://www.youtube.com/@vk3ye Der hat in seinen Videos Anleitungen für ganz einfache Technik und erklärt sie auch. Aber halt auf Australisch :P
Hallo, vielleicht eignet sich diese sehr alte Internet-Seite als Anregung für eingene Aufbauten: http://www.hcrs.at/WIR.HTM Unterseite Hochfrequenztechnik "Hochfrequenzseiten Auf diesen Seiten finden Sie Versuche zum Thema Hochfrequenz. Alle Experimente verwenden durchgehend höhere Leistungen, da eigentlich nur dann die Eigenschaften dieser Energieform zu erkennen sind. Sehr eindrucksvoll zeigt das der Teslatrafo, mit dem schon Nikola Tesla im vorigen Jahrhundert die Hochfrequenz erforscht hat. Bei kleineren Leistungen bemerken wir die Hochfrequenz überhaupt nicht. Das wissen wir aus unserem täglichen Umgang mit Radio, Fernsehen und Mobiltelefonen. Auch einem Mikrowellenherd kann man einige spektakuläre Dinge entlocken. Haben Sie gewusst, dass in Ihrer Küche ein Sender mit einer Leistung im kW-Bereich steht ?" mfg
Thomas S. schrieb: > auf der Suche nach einem guten Buch, einem guten PDF > oder einer guten Webseite... Für mich gibt es nur DAS EINE! Buch: "Experimental Methods in RF Design" von Wes Hayward, Rick Campbell und Bob Larkin Darin auch eine CD mit einem PDF-File des Vorgängerbuchs: 'Solid State Design for the Radio Amateur'. Dazu noch einige andere Goodies. Gib es z.B. bei BOX73 in Berlin. 52,00 EU sind zwar kein Pappenstiel, aber jeden Euro wert. "EMRFD" von Wes Hayward, Rick Campbell und Bob Larkin.. ist das Gleiche. "RF Circuit Design" von Chris Bowick Auch ein tolles Teil, aber mehr auf den Bereich zwischen! Theorie und Praxis bezogen. Bleib mal bei dem Ersten. Du willst ja sicher nicht als Anfängerprojekt einen Mehrband-KW-Transceiver bauen. Komme nicht auf die Idee, ein ARRL-Handbuch o.ä. zu kaufen, bringt nichts! "Crystal Sets to Sideband" von Frank W. Harris Gibt es im Netz zu zerren. Da wird über viele Kapitel vom Diodenempfänger bis zu einer CW-Station ein kompletter Weg gezeigt. Auch mit Grundlagen. Such dir was aus und viel Erfolg. 73 Wilhelm
Wilhelm S. schrieb: > "Experimental Methods in RF Design" von Wes Hayward, Rick Campbell und > Bob Larkin Das gibt es bei archive.org als pdf https://archive.org/details/exp-meth-in-rf-des/page/n35/mode/2up Zum ausgiebigen Lesen ist die Qualität der Kopie nicht ausreichend, aber man kann sich einen Eindruck verschaffen, bevor man es für 52 EUR kauft.
Ich kann das "EMRFD"-Buch auch empfehlen. Auf der CD gibt es neben vielen Artikeln auch das komplette Buch "Introduction to Radio Frequency Design". Ein tolles Grundlagenbuch, das sonst nur noch antiquarisch zu Mondpreisen erhältlich ist. Ist aber eben alles in Englisch. Deutsche Grundlagen-Bücher gibt's aber auch beim selben Distributor: https://www.box73.de/index.php?cPath=33_34_303
Thomas S. schrieb: > Deshalb bin ich auf der Suche nach einem guten Buch, einem guten PDF > oder einer guten Webseite, die die notwendigen Grundkenntnisse (auch und > vor allem die Praxis) vermittelt und mit dem/der man dann einen guten > und qualitativ hochwertigen Sender und einen Empfänger bauen kann, den > man dann auch komplett versteht. Das will ich mal ganz ungeschönt voraus schicken: Du sitzt einer prächtigen Illusion auf. Mit dem Versuch, "einen guten und qualitativ hochwertigen Sender und einen Empfänger bauen" zu beginnen, ist zum Scheitern verurteilt. Mein Rat: fang kleiner an, verschaff dir Erfolgserlebnisse und gehe schrittweise grössere Projekte an. Bau mal ganz einfache CW Transceiver nach. Arbeite dich in die dort verwendete Schaltungstechnik ein, so dass du sie auch verstehtst, wieder Verwenden kannst und das Wissen hilft, die Gerätchen erfolgreich in Betrieb zu setzen. Du kannst zunächst auch Kits verwenden, und das Thema Bauteilbeschaffung erst später angehen. Lies die Baubeschreibungen und recherchiere die angewendeten Prinzipien. Bekannte und unbekannte Fachausdrücke sind die nötigen Suchwörter. Aktives, mit der Praxis eng vernetztes Lernen ist die beste Strategie. Beispiel für einen Ansatzpunkt: http://www.va3rom.com/docs/ATD033.pdf http://www.va3rom.com/docs/ATD034.pdf https://www.amateurradio.com/so-you-want-to-play-with-a-pixie/ gl 55 73, John
"Experimental Methods in RF Design" ist auf jeden Fall das Top Buch! Schwerpunkt liegt auf der Analogtechnik, enthält aber auch einiges zum Thema digitale Signalverarbeitung und SDR. MFG
schau dir mal die Seiten an https://www.bartelsos.de/start https://dl6gl.de/ https://www.dl4jal.de/ https://www.homebrew-radios.net/trxavr_picastar/trxavr_picastar.htm uva. es gibt noch vieles mehr im www das sollte neben den div. oben schon erwähnten Büchern genug Lesestoff bieten
Da gibt es auch noch Harry Koch: Transistorsender, Franzis-Verlag, 4. Auflage ISBN 3-7723-5604-4 und auch Transistorempfänger, isbn 3-7723-5741-5 Nicht mehr ganz neu, ich habe sie 1974 gekauft, aber was drinnesteht ist immer noch wahr. Etwa: wie berechne ich einen Frequenz-Verdreifacher, oder Wie mache ich ein Helixfilter? Ich habe eine Menge daraus gelernt. Die 2 Bücher gibt's wohl nur noch antiquarisch, dafür preiswert. Must have. Dann Eric T. Red, HF-Arbeitsbuch. isbn 3-88976-132-2 Beam-Verlag Vom Inhalt her nicht schlecht, aber ich mag den Stil nicht. Dös seiert so nach "ich bin der große Zampano - seht's her wie professionell ich bin - und ich verrate jetzt meine Geheimnisse euch ungewaschenen Massen". Für Fortgeschrittene: Dann gibt's Ulrich L. Rohde & TTN Bucher: Priciples & Design Ich habe 170,50 dafür bezahlt, keine Ahnung mehr ob DM oder Euros. Ja, ist gut. McGraw-Hill-Verlag Und dann U.L.Rohde & David P. Newkirk: RF/Microwave Design for Wireless Applications. Wiley-Interscience Das Geld tut halt weh. Und an WebSites: https://www.gunthard-kraus.de/ Jede Menge Tutorials und einen legalen Simulator, der echt was taugt. Sorry, die Website kann keine Deep links. Aber man will das sowieso durchstöbern Dann gibt's als brauchbaren Simulator noch QUCS-Studio von Michael Margraf http://dd6um/darc.de/QucsStudio. Man muss nicht alles zusammenlöten um zu sehen, dass es nicht funktioniert. Oder auch: Wer nicht messen kann, sollte wenigstens simulieren können. Gerhard H DK4XP
:
Bearbeitet durch User
Thomas S. schrieb: > Gibt's da was Gutes? Hat jemand einen Tipp? Detlef Lechner "Kurzwellenempfänger" (kenne ich selbst; m.E. sehr gut). Detlef Lechner "Kurzwellensender" (kenne ich nicht selbst). Ggf. auch Brauer "Einseitenbandtechnik". HTH
Und bitte den "Frech-Verlag" nicht vergessen! Den gibt es leider auch nur antiquarisch, das Basteln ist leider uncool geworden! :-((( Der hatte wunderbare Spionage Sender und Empfänger, Harmoniumwanzen und andere Projekte, ab einem Transistor aufwärts. mfg
Unbedingt: "Experimental Methods in RF Design" Das gibt es auch als PDF
gero schrieb: > Unbedingt: > "Experimental Methods in RF Design" Unterschreib! Das Buch ist eine Fundgrube. https://www.box73.de/images/product_images/popup_images/1966_0.JPG
Viele gute Vorschläge sind bereits genannt worden. Vielleicht könnte man noch erwähnen: - Solid State Radio Engineering von H. Krauss, C. Bostian und F. Raab (Einfach mal googeln. PDF sollte unmittelbar auffindbar sein.) - RF Design Guide von P. Vizmuller - Radio Receiver Design von R. Dixon Falls Zugriff auf eine Hochschulbibliothek besteht, lohnt es sich dort mal zu sehen, was verfügbar ist. Falls ein Titel wirklich überzeugt, kann man diesen dann immer noch kaufen (neu oder antiquarisch). Viel Erfolg!
Wurde ich mich jetzt für HF interessieren wäre die HF-Spannungsmessung
von
Albert Schrage und das Hoppylabor für den Profibastler von Dieter
Nührmann
auf meiner Liste.
Gruß Hans
Erstaunlich was schon zusammen kam, ohne irgendwelche Spezifikationen bekommen zu haben. Ohne nichts wird nichts. Was waere die gewuenschte Reichweite, daraus dann die Frequenz. Eigentlich waer's bei tiefen Frequenzen einfacher, wenn man dort nicht immer mehr Leistung haben muesste. Ohne Messgeraetepark, resp Zugang zu einem wird's auch nichts. Falls ein nicht zu abgehobener Messgeraetepark vorhanden waere, waere der minimalste Aufand wahrscheinlich bei etwa 2m, dh 144MHz. Leistungen hinreichend klein. Die Teile hinreichend guenstig. Die Antenne tragbar gross. Kann mich aber irren.
Thomas S. schrieb: > Deshalb bin ich auf der Suche nach einem guten Buch Hallo Thomas S., diese Bücher habe ich mir zum Einstieg in das Thema HF besorgt. Detlef Lechner "Kurzwellenempfänger" Detlef Lechner "Kurzwellensender" Karl Rothammel "Antennenbuch" Hiervon habe ich mir erstmal das Pdf im Internet geholt und werde mir auch noch das Buch holen, lohnt sich wirklich. > "Experimental Methods in RF Design" Das hier ist nicht unbedingt zum Thema HF aber auch sehr Interessant hatte ich auch schon da, so wie einige andere Bücher. Dieter Nührmann Professionelle Schaltungstechnik ( Gesamtausgabe ) Jetzt mal etwas "OT" sorry, aber sich in diese Themen nebenbei einzuarbeiten kostet viel Zeit. Als erstes hatte ich mit Detektor Empfänger angefangen da habe ich erlernt wie man Spulen berechnet und auch selber herstellt. Dann habe ich mir einen netten Dipper mit der Hilfe hier aus dem Forum gebaut mit verschiedenen Anleitungen getestet da habe ich eine ganze Menge über Oszillatorschaltungen gelernt. Dann kamen die verschiedensten Empfänger Schaltungen , leider keine mit Röhren aber selbst das werde ich noch nach holen. Dann habe ich mich mit SDR Empfängern beschäftigt von ein paar billigen ( 8bit) bis dann hin zum einem netten Model mit ( 14bit ). Dann kamen verschiedene Antennen Konzepte ran da ich leider etwas wenig Platz habe für einen Aufbau von großen Antennen wurden es dann Loop , Rahmen und MiniWip Modele bei mir. Dann musste es ein Preselector sein der auch auf die Todo Liste kam. Den ich auch mit viel Hilfe hier aus dem Forum gebaut habe, naja eigentlich waren es zum Schluss dann eher 4 Modelle. Da ich sehr sehr viele Anfänger Fehler gemacht habe. Aber dafür auch hier sehr viel über Filter und deren Aufbau und Berechnung gelernt habe. Aber ein Gehäuse hat er noch nicht bekommen. Das liegt aber auch daran das es hiervon dann eine 2 Version mit Ordentlicher Platine geben wird. So jetzt bin ich dabei mich mit Seitenbandtechnik zu beschäftigen und Quarzkristall-Bandpassfilter-Design. Danach steht auf meiner Todo Liste digitaler VFO und digitale Anzeigen (S-Meter, Power Meter , VSWR und und ). Danach kommt dann ein Allbandempfänger als mix aus Analog und Digital , ein Sender so wie Du auch Planst wird es bei mir nicht geben. So noch mal sorry fürs " OT " bis hier hin habe ich mich jetzt gut 1,5 Jahre mit HF beschäftigt so immer nebenbei wenn es die Zeit zulässt. Hier im Forum sind auch sehr viele nette Leute unterwegs die richtig Ahnung haben, leider auch manchmal welche die solche Projekte nur belächeln. Aber an der Stelle würde ich mich noch mal bedanken bei allen die mir schon geholfen haben. MfG SDR Anfänger
SDR Anfänger schrieb: > Dann habe ich mir einen netten Dipper mit der Hilfe hier aus dem Forum > gebaut mit verschiedenen Anleitungen getestet da habe ich eine ganze > Menge über Oszillatorschaltungen gelernt. Kannst Du vielleicht einen Link auf den entsprechenden Thread posten? Würde mich interessieren! Besten Dank, HF-Bastler
HF-Bastler schrieb: > Kannst Du vielleicht einen Link auf den entsprechenden Thread posten? > Würde mich interessieren! > > Besten Dank, > HF-Bastler Diesen habe ich nachgebaut der da im dem Thread besprochen wird. Nach der Vorlage von Phasenschieber. Beitrag "Suche Infos zum Eigenbau eines Dip Meter"
Beitrag #7355346 wurde von einem Moderator gelöscht.
Gibts eigentlich auch deutsche Literatur zum Thema? Ich habe zwar eine ältere Ausgabe vom Tietze-Schenk, aber das reicht nicht.
Die "Minispione" Reihe von Günther Wahl. Vieleicht wird jetzt (zu recht?) auf mich eingeprügelt :-).
werner schrieb: > Gibts eigentlich auch deutsche Literatur zum Thema? Weiter oben wurde auch schon deutsche Literatur zum Thema genannt. Udo S. schrieb: > Die "Minispione" Reihe von Günther Wahl. Sind doch nette Bastelbücher und ein paar Grundlagen werden da auch vermittelt. So wie bei diesen beiden auch, Das Große Radio Bastelbuch oder Rundfunk Fernsehen selbst erlebt.
werner schrieb: > Gibts eigentlich auch deutsche Literatur zum Thema? HST schrieb: > Deutsche Grundlagen-Bücher gibt's aber auch beim selben Distributor: > https://www.box73.de/index.php?cPath=33_34_303 ralf schrieb: > schau dir mal die Seiten an > > https://www.bartelsos.de/start > > https://dl6gl.de/ > > https://www.dl4jal.de/
> Experimental Methods in RF Design" von Wes Hayward, > Rick Campbell und Bob Larkin Dieses Buch ist eine wahre Fundgrube! Auch wenn vieles 'veraltet-analog' erscheint (wie es zu dieser Zeit Stand der Technik war). Viele praktische Tipps und experimentelle Herangehensweise. Wurde ja schon geschrieben: gibt's auch als PDF-download.
Kleine Vorschau.
73 Hans
Hans K. schrieb: > Kleine Vorschau. Es geht nichts über Papier in der Hand, sowohl für Sofa als auch für den Basteltisch. Zu den Büchern von Lechner möchte ich noch Folgendes anmerken: Alles Analog, nix Digital, THT; aber alles prima und auch für einen Laien verständlich erklärt. Für die Jungen nur alter Kram, aber die Grundlagen ändern sich nicht. 73 Wilhelm
werner schrieb: > Gibts eigentlich auch deutsche Literatur zum Thema? > Ich habe zwar eine ältere Ausgabe vom Tietze-Schenk, aber das reicht > nicht. Im aktuellen Tietze-Schenk wird das Thema Sender und Empfänger im Teil III (Schaltungen der Nachrichtentechnik) auf 559 Seiten (15. Auflage) in epischer Breite abgehandelt. Inzwischen gibt es eine 16. Auflage. Das Buch gehört in das Bücherregal eines jeden Elektronikinteressierten, der Preis ist angesichts der insgesamt über 1.800 gebotenen Seiten m. E. als günstig anzusehen.
Dergute W. schrieb: > Moin, > > Thomas S. schrieb: >> (Darf auch gerne älter sein. Ich glaube, die älteren Bücher sind oft >> qualitativ hochwertiger, aber ich bin nicht wählerisch) > > Heinz Richter: Das grosse Fernsteuerbuch (1960) > > duck&wech > WK Ich hätte da noch Radiobasteln für Jungen, ebenfalls von Heinz Richter. Erste Auflage 1955. Ich habe die von 1968. mfg Klaus
Klaus R. schrieb: > Ich hätte da noch Radiobasteln für Jungen, ebenfalls von Heinz Richter. > Erste Auflage 1955. Ich habe die von 1968. > mfg Klaus Ja, das hab' ich hier auch rumliegen, 10.Auflage von 1974 :-) Gruss WK
Angehängte Dateien:
-
240 KB -
240 KB
Lotta . schrieb: > Und bitte den "Frech-Verlag" nicht vergessen! > Den gibt es leider auch nur antiquarisch, das > Basteln ist leider uncool geworden! :-((( > Der hatte wunderbare Spionage Sender und Empfänger, > Harmoniumwanzen und andere Projekte, ab einem Transistor > aufwärts. > mfg Neben der Minispionreihe gab es vom Frech-Verlag auch noch das Buch "Oszillatoren und Kleinsender" von Herbert Brosch.
Mal abwarten, ob Thomas hier nochmal auftaucht.
Ich denke, erst mal sollte sich der Thema- Ersteller mal wieder melden, welche Kenntnisse und Möglichkeiten er überhaupt hat. Ohne jedwede Erfahrung wäre m. E. in Erwägung zu ziehen, einen relativ einfachen, aber erweiterbaren RX (Empfänger) zu bauen, und zwar Komponente für Komponente, und möglichst mit überblickbaren Einzelstufen. Gleiches für den TX (Sender). Man kann wohl immer noch mit Geradeausempfängern anfangen, aber ob es noch ratsam ist... Superhet- Empfänger wären schon ok, wenn man sich mit der Sache ausgiebig beschäftigt. Aber ein normaler Superhetempfänger, wie früher, ist für Amateurzwecke kaum geeignet- SSB muß er ja wenigstens können. Und dann gibt es ja auch noch die hohen Frequenzbereiche... Ist die Frage, wie weit man in die Grundlagen abtauchen möchte. Da lernt man aber richtig. Vorgefertigte und zusammengestellte Bauteile nach Anleitung zusammenlöten, oder gar nur fertige Platinen kombinieren, Unmengen Funktionseinheiten in integrierten Schaltungen- da lernt man... eigentlich (fast) gar nichts. Ich habe geeignete Bücher und Zeitschriften, aus einigen könnte ich Kapitel, Artikel oder Artikelserien mit Bau- Projekten extrahieren, ich habe z. B. gerade beim Blättern in Jahrgängen des "Funkamateur" 1968 einen Bauplan für einen SSB- Empfänger gesehen- 1972 einen SSB- Sender mit Transistoren. Beide ohne Leiterplatten- Pläne. Bei einigen Zeitschriften- Projekten sind aber auch diese bei. Leiterplatten machte man damals noch selbst, von Hand oder fototechnisch, und auch heute geht das noch. Kostet dann aber auch viel Zeit und Arbeit. Oder Leiterplatten- Entwicklung am PC und eine Bestellung beim Chinamann. Also Frage an den Thema- Ersteller: Was stellen SIe sich vor ?
Thomas S. schrieb: > vor Jahren habe ich mal die Amateurfunkprüfung gemacht. Das hat mich > interessiert und das tut es immer noch. Ich habe auch mal Elektrotechnik > studiert Bei Adam und Eva braucht man bei der Vorgeschichte sicher nicht anfangen. > mit dem/der man dann einen guten > und qualitativ hochwertigen Sender und einen Empfänger bauen kann, Diese Definition kann man sehr weit auslegen...
Phasenschieber S. schrieb: > Bei Adam und Eva braucht man bei der Vorgeschichte sicher nicht > anfangen. Eher doch. Thomas S. schrieb: > Ich habe grundlegende theoretische > Kenntnisse, könnte aber niemals selbst einen Sender oder einen Empfänger > bauen. > Deshalb bin ich auf der Suche nach einem guten Buch, einem guten PDF > oder einer guten Webseite, die die notwendigen Grundkenntnisse (auch und > vor allem die Praxis) vermittelt und mit dem/der man dann einen guten > und qualitativ hochwertigen Sender und einen Empfänger bauen kann, den > man dann auch komplett versteht.
Angehängte Dateien:
-
240 KB -
240 KB -
230 KB -
80 KB -
86 KB -
94 KB -
82 KB

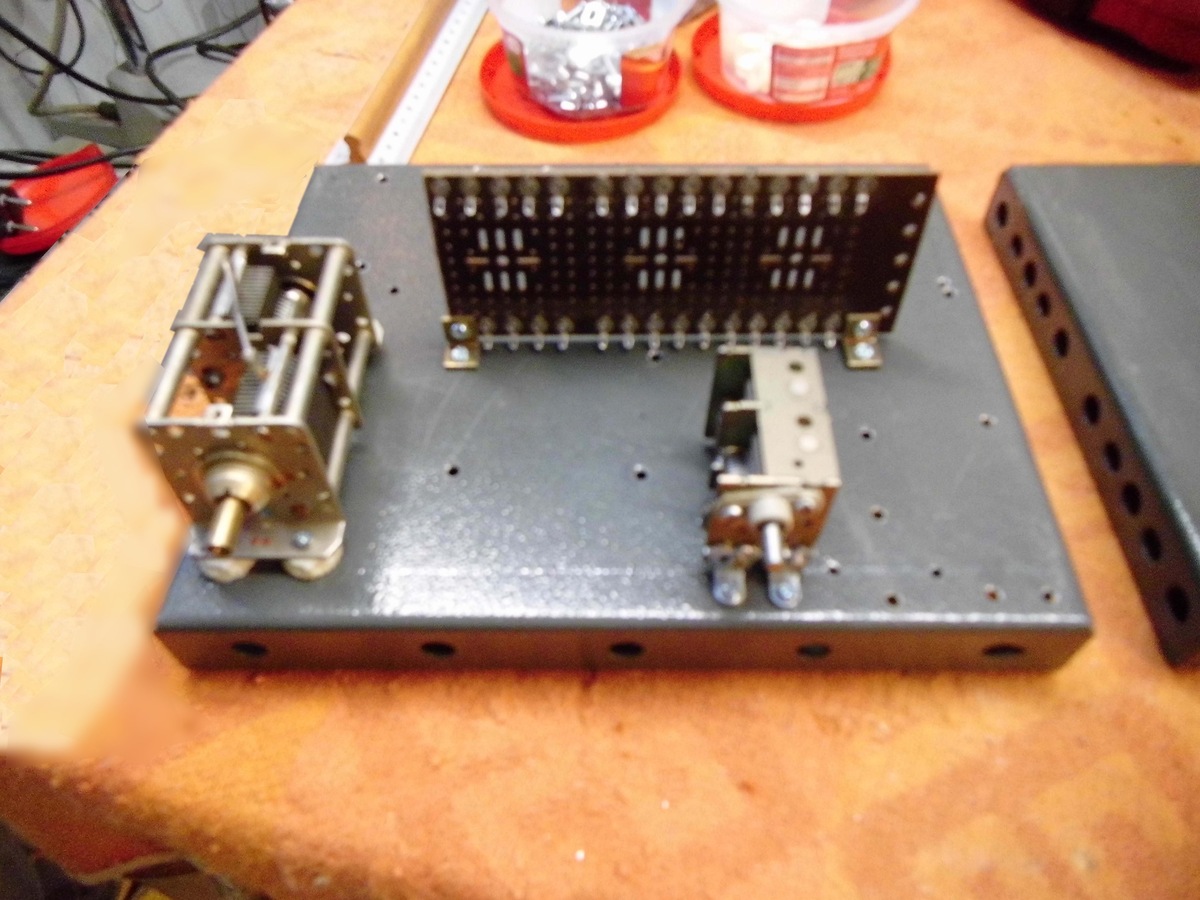

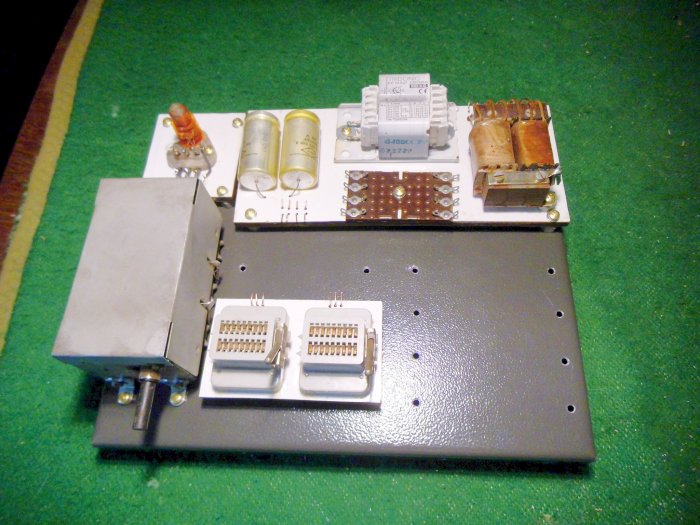

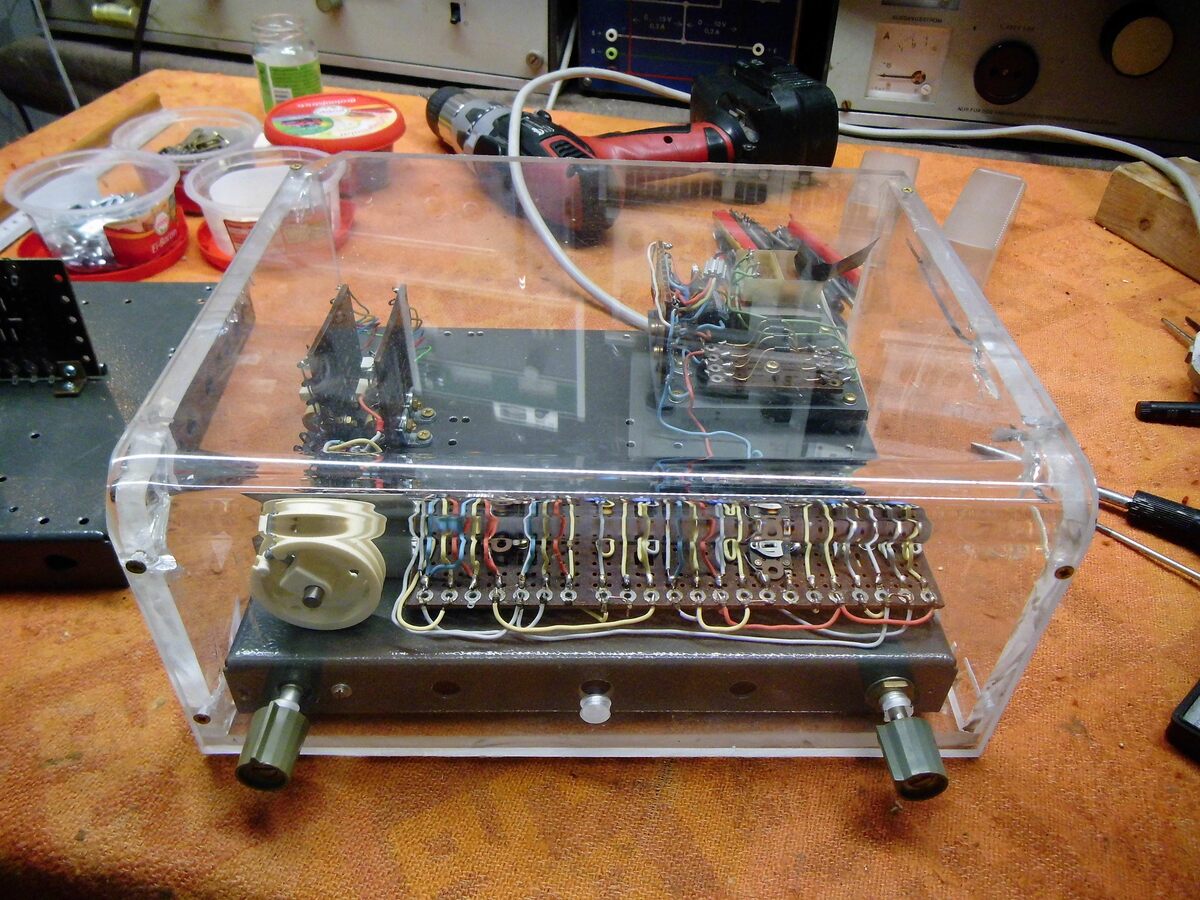

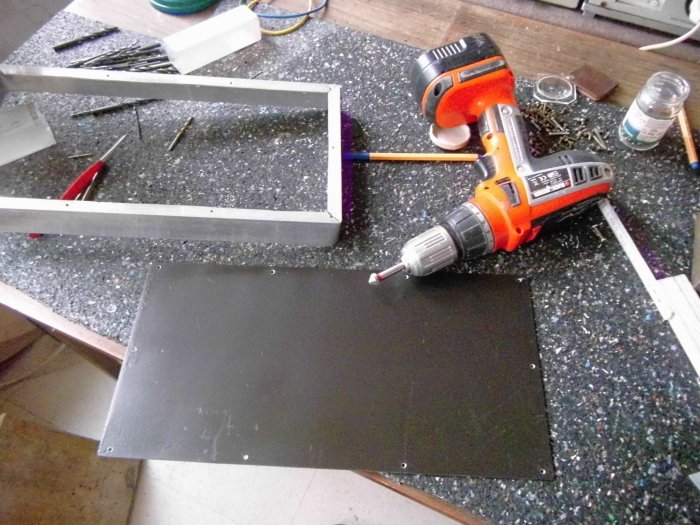

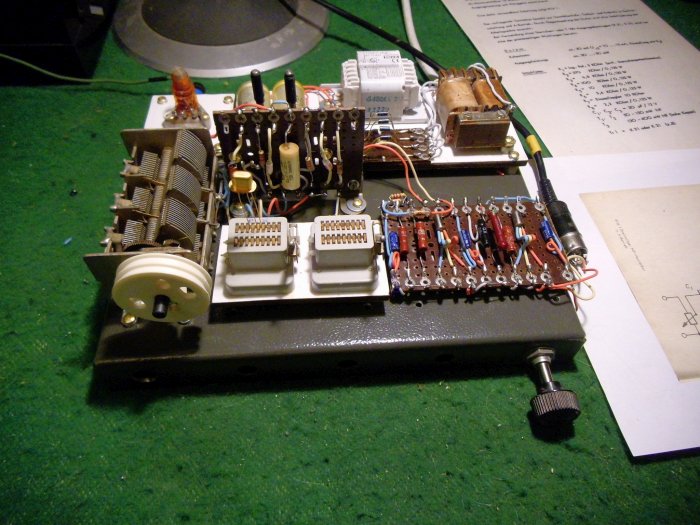

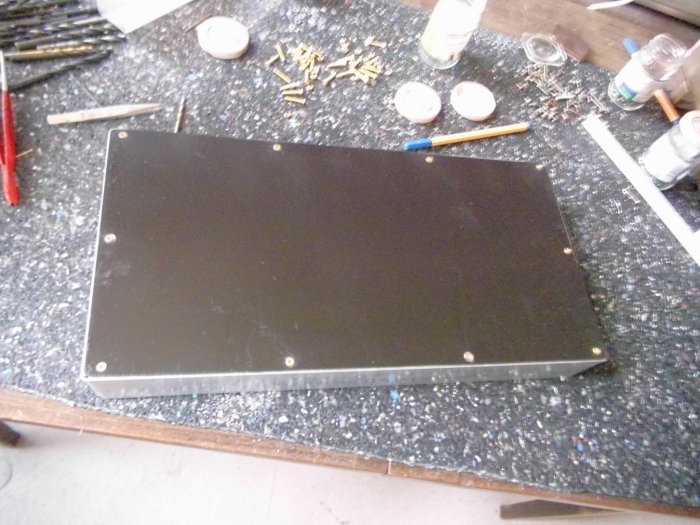

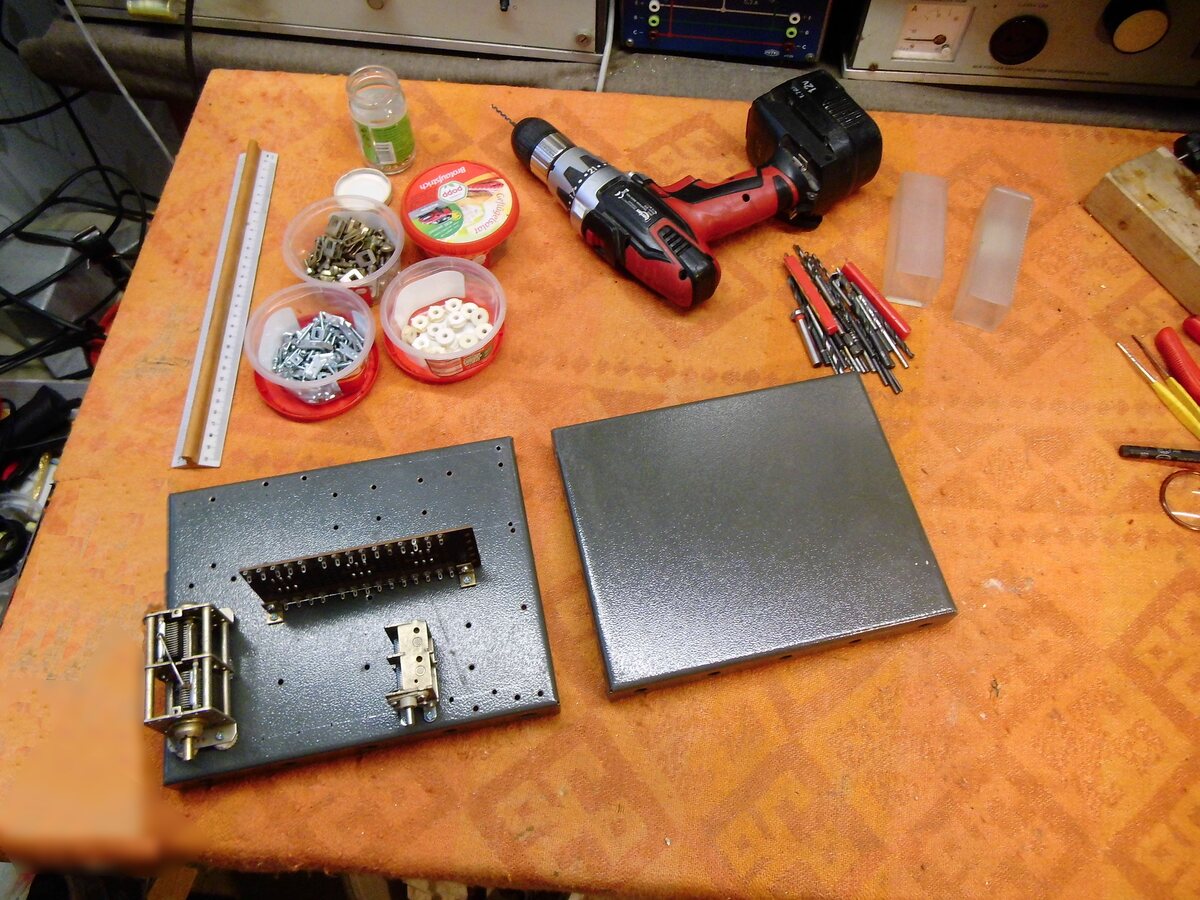

Falls der Thema-Ersteller hier reinschaut: Hier eine Möglichkeit für den Anfang "von Adam und Eva an". Die ersten 3 Fotos ein Versuchsaufbau, den ich aktuell -neben meinen Restaurationen- baue. Grundlage: Ein Trenn- Bauteil aus Rittal- Schaltschränken. Wenn unten in nebeneinanderstehenden Schaltschränken dicke Kabel gezogen werden müssen, fliegen die Trenner raus, und dann auf den Schrott- die braucht niemand. Sind auch bestellbar, aber nicht wirklich billig. Nachfrage bei einer Elektrofirma könnte was bringen. Dann braucht man einen Akkuschrauber, Bohrer, Entgrater, Schrauben, Montagewinkel, Distanzhülsen (ersatzweise Muttern, die größer sind als die Schrauben), und sonstiges Hilfsmaterial. Damit kann man dann z. B. Lötösenleisten montieren. Würde aber auch Leiterplatten so tragen. Die Schaltschrank- Teile haben Bohrungen- gut für Potis, und auch zum Vergrößern eines Chassis- Aufbaus. Ich baue oft auch ein Netzteil flach mit drauf- Bild des Rohbaus, Foto 4. Und wenn man eine Schaltung zusammen hat, die richtig gut funktioniert, wäre es Unsinn, das zu zerlegen, und nochmal zu bauen. Dann baut man ein Gehäuse um das Ding. Im Bild eins aus Plexiglas. Habe ich aber nicht gut hinbekommen. Nächstes Mal besser. Das Gerät -ein Wien- Brücken- Generator, mit Uralt- Transistoren- funktioniert aber- und ist gelegentlich im Einsatz. Die letzten beiden Fotos ein Chassis aus einem Aluminium- Winkelprofil -eingesägt und von Hand gebogen- und einer draufgeschraubten Blechplatte.
:
Bearbeitet durch User
Hallo Michael M. Michael M. schrieb: > "Oszillatoren und Kleinsender" von Herbert Brosch. okay kannst dazu mal kurz sagen ob sich das lohnt sich das zu besorgen. Würde mir hier nicht um Kleinsender gehen sondern um Oszillatoren, danke. Hallo Edi M. Edi M. schrieb: > ich > habe z. B. gerade beim Blättern in Jahrgängen des "Funkamateur" 1968 > einen Bauplan für einen SSB- Empfänger gesehen- 1972 einen SSB- Sender > mit Transistoren. das würde mich mal Interessieren wenn mal viel Zeit hast, danke. Gruß und schönen Sonntag. bastler2022
Hobby B. schrieb: > das würde mich mal Interessieren wenn mal viel Zeit hast, danke. Kein Problem. Bitte Email- Adresse mitteilen, PN hier. Waren aber nur beim Überschlagen einiger Hefte ins Auge gefallen- es gibt in den Jahrzehnten garantiert noch viele solcher Artiel und Anleitungen, da müßte man mal die Inhaltsverzeichnisse durchforsten. Gleiches bei "Elektronisches Jahrbuch" und "Radio-Fernsehen-Elektronik" ="rfe", von letzterer darf ich auch Artikel veröffentlichen.
Hallo Edi M. Edi M. schrieb: > Kein Problem. Bitte Email- Adresse mitteilen, PN hier. PN mit Email ist raus an Dich, danke schon mal. Gruß bastler2022
Angehängte Dateien:
-
240 KB
Hobby B. schrieb: > Okay kannst dazu mal kurz sagen, ob sich das lohnt sich das zu besorgen. > Würde mir hier nicht um Kleinsender gehen sondern um Oszillatoren, > danke. Naja, das Buch hat nur 96 Seiten und ist recht übersichtlich. Aber es werden alle möglichen Oszillatortypen mit Schaltplan vorgestellt: Miller, Franklin, Pierce, Colpitts, Hartley, Clapp, Butler und Meissner. Freischwingende- und Quarzoszillatoren mit Transistoren, Röhren und Fets. Auch Frequenzvervielfacher mit Pufferstufe bis hin zum 1,5 Watt Steuersender.
Danke an Edi für die Zusendung per Email. Auch danke an Michael M. für die Info zu dem Buch. Werde mal sehen wo es das noch gibt und es mir zu legen dann. Gruß bastler2022
