Lidl Wärmebildkamera

[Jochen A. (lok01)]

Taugt die für Hobbys
https://www.lidl.de/p/parkside-4-v-waermebildkamera-pwbka-4-a1-1024-messpunkte/p100377390?pageId=10053884&tabCode=Only_Online

[Sebastian R. (sebastian_r569)]

Kommt auf's Hobby an.

[Denis G. (denis)]

~32x32 Pixel Sensorauflösung. Viel Spaß damit ;)

[Gunnar F. (gufi36)]

Verwechsel nicht Bildschirmauflösung mit der des Bolometers!
1024 Messpunkte ist wirklich ARG wenig. Meine Uti165k hat 160x120 und
das ist schon wenig, aber noch akzeptabel.

[Udo S. (urschmitt)]

Die Bewertungen sind auch ziemlich gemischt.
Einer sagt was von max. 2m Abstand zum Messobjekt.

[Michael G. (mjgraf)]

"1024 Messpunkte" bedeutet vermutlich eine Auflösung von 32x32 Pixeln.
Das ist einerseits viel besser als nichts oder auch ein einfaches
Infrarotthermometer, andererseits aber auch viel weniger als die 90x120
 120x160  ... Pixel teurerer Wärmebildkameras.

Zur Fehlersuche wird die Kamera taugen, denn Du kannst sie relativ zum
Messobjekt bewegen; zu Dokumentationszwecken, wo Du alles in einem Bild
haben willst, eher nicht so.

Vom Gehäuse und der UI her erinnert sie mich stark an meine Uni-T
UTi120S.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

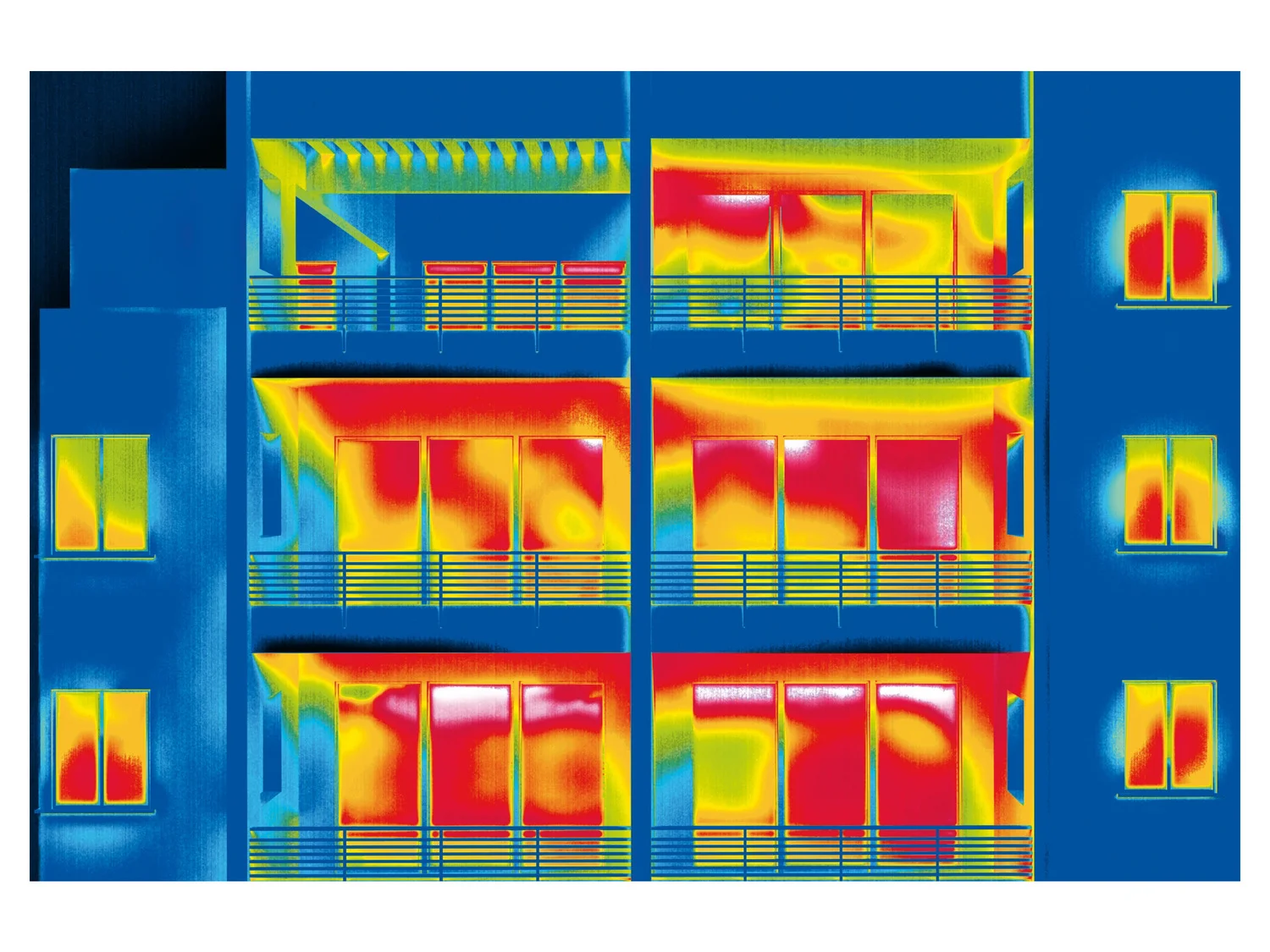

Die in der Werbung beigefügten Infrarotfotos sind ja schon als Betrug zu
werten.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

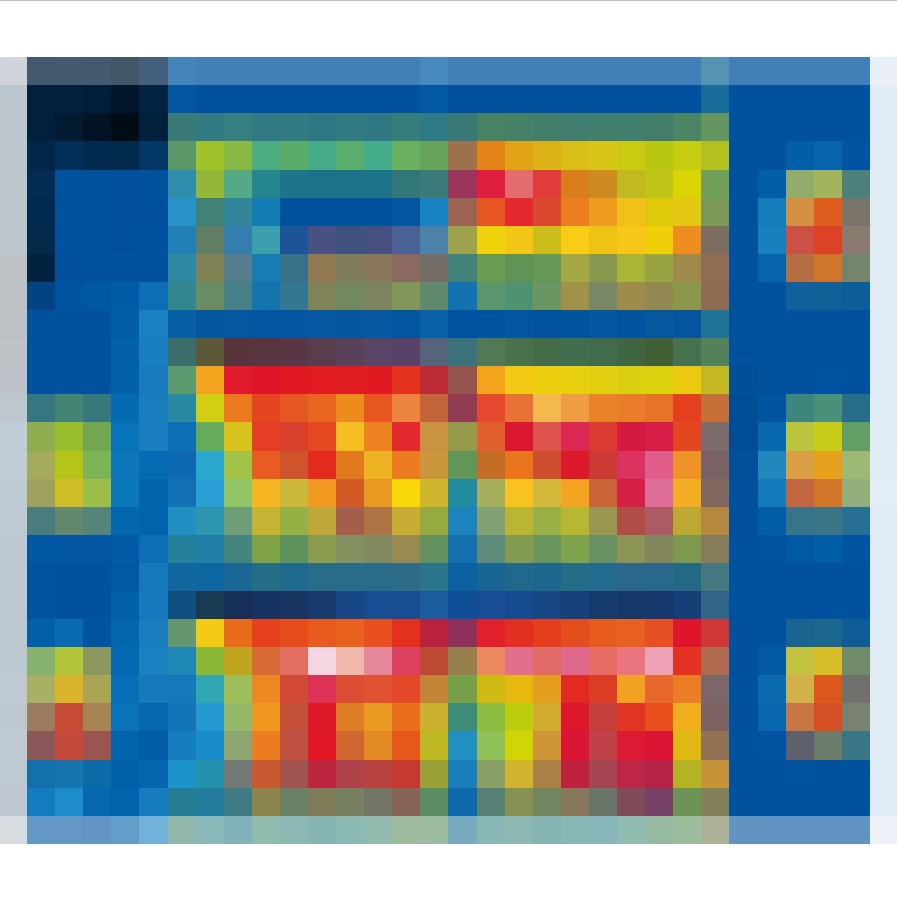

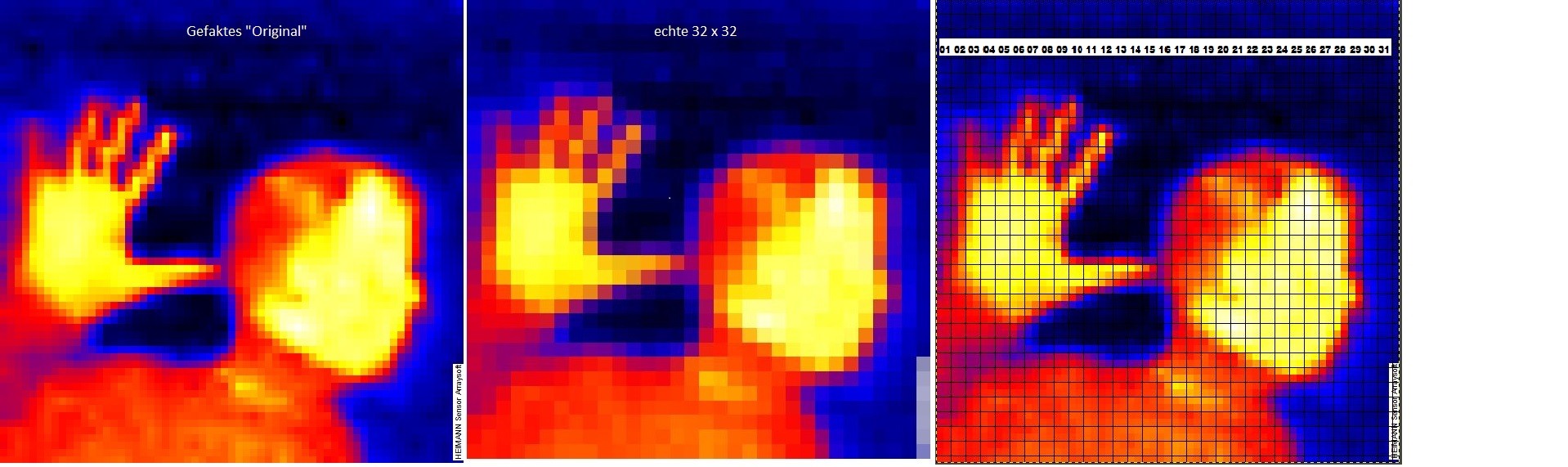

Im Vergleich mal das Werbefoto und das selbe Bild auf 32*32 reduziert...

[Thomas W. (goaty)]

Wolfgang R. schrieb:
> Im Vergleich mal das Werbefoto und das selbe Bild auf 32*32 reduziert...

Das Bild findet sich ja auf etlichen Seiten im Internet. Scheint eine
Art Infrarot "Stock Foto" zu sein.
Das ist schon frech, so eine Bildqualität vorzugaukeln.
Das könnte von einer High-End Flir mit 640x480 oder mehr stammen.

Andererseits: Für den Preis, und immer noch besser als
Infrarotthermometer oder Isopropanol über das Board gießen. (Wenn man
auf 10cm fokussieren könnte.)

[Harald K. (kirnbichler)]

Wolfgang R. schrieb:
> Im Vergleich mal das Werbefoto und das selbe Bild auf 32*32 reduziert...

Wenn die Kamera ausschließlich über einen IR-Sensor und nicht zusätzlich
noch über einen Photosensor verfügt, dann ist das ... entsprechend
"hochauflösend".

Bessere Kameras zeigen eine Überlagerung des niedrigauflösenden
IR-Bildes mit einem mit einer normalen Kamera erzeugten Bildes an, so
macht es beispielsweise die Firma Flir.

Diese Überlagerung hilft einem deutlich bei der Orientierung.
Allerdings: Auch die einfacheren Flir-Modelle haben mit 80x60 Pixeln
eine höhere Auflösung als das Ding hier.

[Martin P. (billx)]

Ich habe letztes Jahr diese gekauft:

https://amzn.eu/d/7NufeK1

Nachteil l: die Palette ist im Gerät gesperrt.

[Michael (Firma: HW Entwicklung) (mkn)]

Michael G. schrieb:
> Zur Fehlersuche wird die Kamera taugen,

Zweifelhaft.
Ich sehe selbst mit 240 x 240 Bildpunkten nur mit größeren Mühen welches
Bauteil es ist.

Harald K. schrieb:
> Bessere Kameras zeigen eine Überlagerung des niedrigauflösenden
> IR-Bildes mit einem mit einer normalen Kamera erzeugten Bildes an

Auch die billigen China Dinger im 250€ Bereich tun das.
Nur das im Nahbereich die Verschiebung nicht mehr zu korrigieren ist.

[Jochen A. (lok01)]

Also lieber nicht kaufen. Danke für eure Meinungen!

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Mit der hier kann man schon deutlich mehr anfangen:
https://www.pollin.de/p/uni-t-infrarot-waermebildkamera-uti712s-20-0c-400-0c-831031
120*90 Pixel. Hat sich ein Freund von mir letztes Jahr gekauft und
spielt recht gut.

[Michael G. (mjgraf)]

Michael schrieb:
> Michael G. schrieb:
>> Zur Fehlersuche wird die Kamera taugen,
>
> Zweifelhaft.
> Ich sehe selbst mit 240 x 240 Bildpunkten nur mit größeren Mühen welches
> Bauteil es ist.

Du musst es ja nicht im Standbild erkennen. Du kannst mit der Kamera
näher rangehen, bis das fragliche Bauteil das Bild weitgehend ausfüllt.
Oder einen Finger ins Bild bringen, bis er - gut erkennbar, da warm -
auf das fragliche Bauteil zeigt. Alles ein bisschen inelegant, aber um
Längen besser als ganz ohne Wärmebildkamera.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Ein Kumpel von mir hat eine mit ich glaube 90x120 Pixeln. Das ist für
Häuserfronten, Fenster usw. brauchbar, aber nicht wirklich schön. Also
bei weitem nicht so schön wie das Lidl-Werbefoto, welches ich auch schon
als glatten Betrugsversuch empfinde.

Mit diesen 90x120 Pixeln war es kein so großes Problem, einen

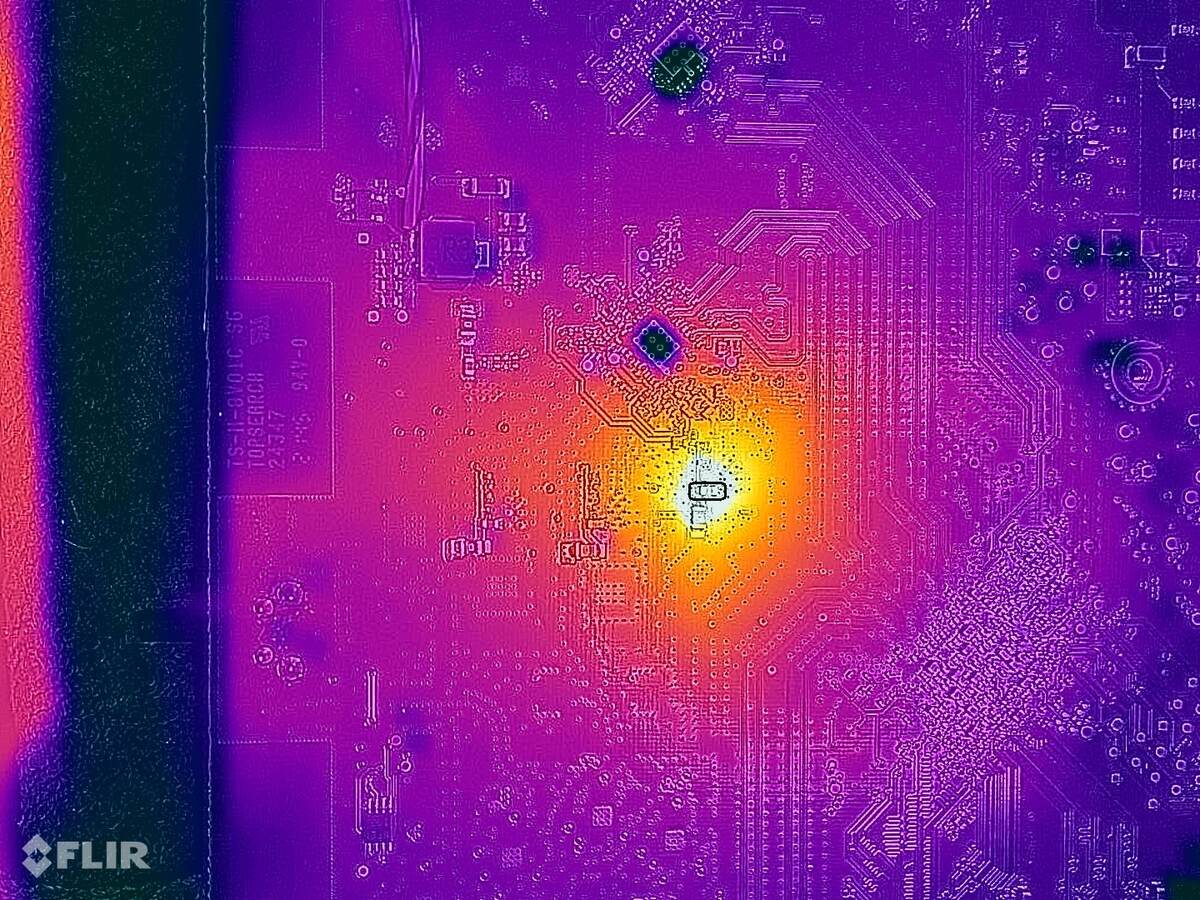

kurzgeschlossenen MLCC-Kondensator in einer Fritzbox zu finden - aber
ich wünsche jedem viel Glück, der das mit 32x32 Pixeln probiert.

[Christoph db1uq K. (christoph_kessler)]

Wo steht bei UNI-T die Auflösung 90*120?
Im von Pollin verlinkten PDF steht auf der dritten PDF-Seite:
"Auflösung des Infrarotbildes 10800 (712*90)" das wäre 64080
nur ein Schreibfehler?

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Christoph db1uq K. schrieb:
> Wo steht bei UNI-T die Auflösung 90*120?

Auf der Angebotsseite unter Technische Daten - IR Auflösung:
https://www.pollin.de/p/uni-t-infrarot-waermebildkamera-uti712s-20-0c-400-0c-831031

[Thomas (kosmos)]

ich denke das das Bild von Wolfgang R. erzeugte Bild Lidl2.jpg in etwa
die Rohdaten sind und anschließend nochmal hoch interpoliert und
"gerundet" wird. Es wird aber sicherlich nicht wie auf dem Werbefoto
sein.

[Esmu P. (Firma: privat) (max707)]

Dann hast du 64x64, auch nicht so dolle...

[Cyblord -. (cyblord)]

Also Leute, da das Ding weniger als ne Tankfüllung kostet und LIDL
unproblematisch bei Rücksendungen ist, kann man auch einfach mal
ausprobieren obs für einen persönlich taugt. Natürlich nicht vor Ort
kaufen sondern Online.

Bei falschen Versprechungen oder irreführenden Bildern, habe ich auch
kein moralisches Problem denen das Ding wieder auf den Hof zu stellen.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

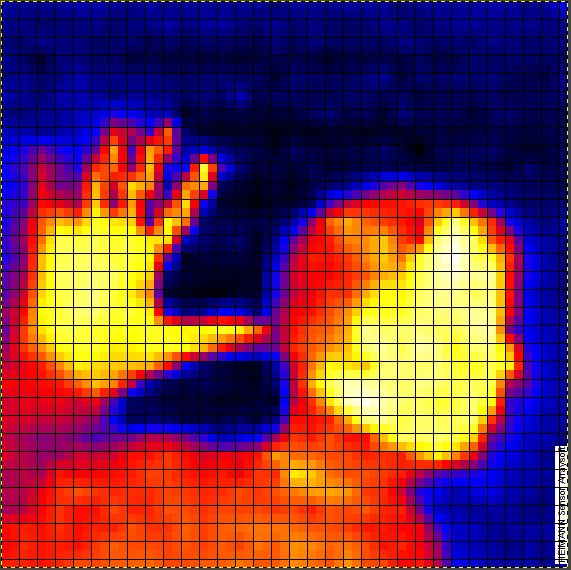

Ihr könnt ja mal bei Heimannsensors ein paar echte Beispielbilder mit
32x32 oder 80x64 Pixeln anschauen:
https://www.heimannsensor.com/32x32
https://www.heimannsensor.com/80x64

[Uwe B. (uwebre)]

Michael schrieb:
> Zweifelhaft.
> Ich sehe selbst mit 240 x 240 Bildpunkten nur mit größeren Mühen welches
> Bauteil es ist.

Anbei zur Einordnung ein IR-Schnappschuss mit einer Hikvision
Fieberkamera. (160x120 Pixel, 100 Euro)
Die Platine ist in normalem Betrieb, kein Fehler. Das Rechteck ist ein
ATMEGA 32M1, in der oberen, rechten, Ecke lebt ein 7805 (SMD) in
kuscheligen 35,7°.
Das größere längliche Rechteck ist eine FR502 (Diode, THT) über die ca
150mA zu einem IFM CR0452 Display fließen.

Unerwartete "Hohe" Temperaturen am Quarz, Schrauben der Klemme,
Anschlußbeinchen der Mosfets, sind Reflektionen meiner Körpertemperatur.
Durch Auswahl der Farbpalette und des dargestellten Temperaturbereiches
kann man jeweilig interessierende Details noch deutlich besser
hervorheben.

Zur Fehlersuche sollte die Auflösung imbo immer reichen.

Uwe

[Esmu P. (Firma: privat) (max707)]

Matthias S. schrieb:
> Ihr könnt ja mal bei Heimannsensors ein paar echte Beispielbilder
> mit
> 32x32 oder 80x64 Pixeln anschauen:
> https://www.heimannsensor.com/32x32
> https://www.heimannsensor.com/80x64

Prinzipiell bräuchte man sogar nur einen einzigen Pixel, dauert nur bis
ein Bild zustande kommt.

Stichwort "Lochscheibe".

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Esmu P. schrieb:
> Stichwort "Lochscheibe".

Eher tiefgekühlte Lochscheibe, sonst wird nur die gemessen. Der Witz an
den Sensoren ist eigentlich immer die Optik, meist aus Germanium.

[Markus W. (dl8mby)]

Ich kann als Empfehlung die UNi260B nennen.
Eventuell auch die etwas günstigere UNi720A.

Sind beide im Eleshop zu bekommen, siehe Links.

Ich habe meine damals (vor ca. 2J bei Pollin bekommen)
Die Zusatz-Linse ist für PCB Aufnahmen erforderlich (Makro),
da sonst die Bilder eher unscharf sind.

Ist aber eine etwas andere Preisklasse, als die IR-Cam von Liedel.
Da die UNi260B ein Betriebssystem auf Linux-Basis hat,
gibt es im EEVBlog und auch anderen Foren einige Mods dazu.


https://eleshop.de/uni-t-uti260b.html
https://eleshop.de/macro-lens-for-uni-t-uti260b-thermal-imaging-camera.html

https://eleshop.de/uni-t-uti720a-warmebildkamera.html

Markus

[Uwe B. (uwebre)]

Martin P. schrieb:
> Ich habe letztes Jahr diese gekauft:
>
> https://amzn.eu/d/7NufeK1
>
> Nachteil l: die Palette ist im Gerät gesperrt.

Nein, das stimmt so nicht. Der Apparat misst von -20 - 150°, die
angezeigte Farbpallette passt sich entsprechend der jeweills gemessenen
Spanne an. Nur die Temperaturwerte die im Display angezeigt werden sind
auf +25 - +50°C begrenzt.

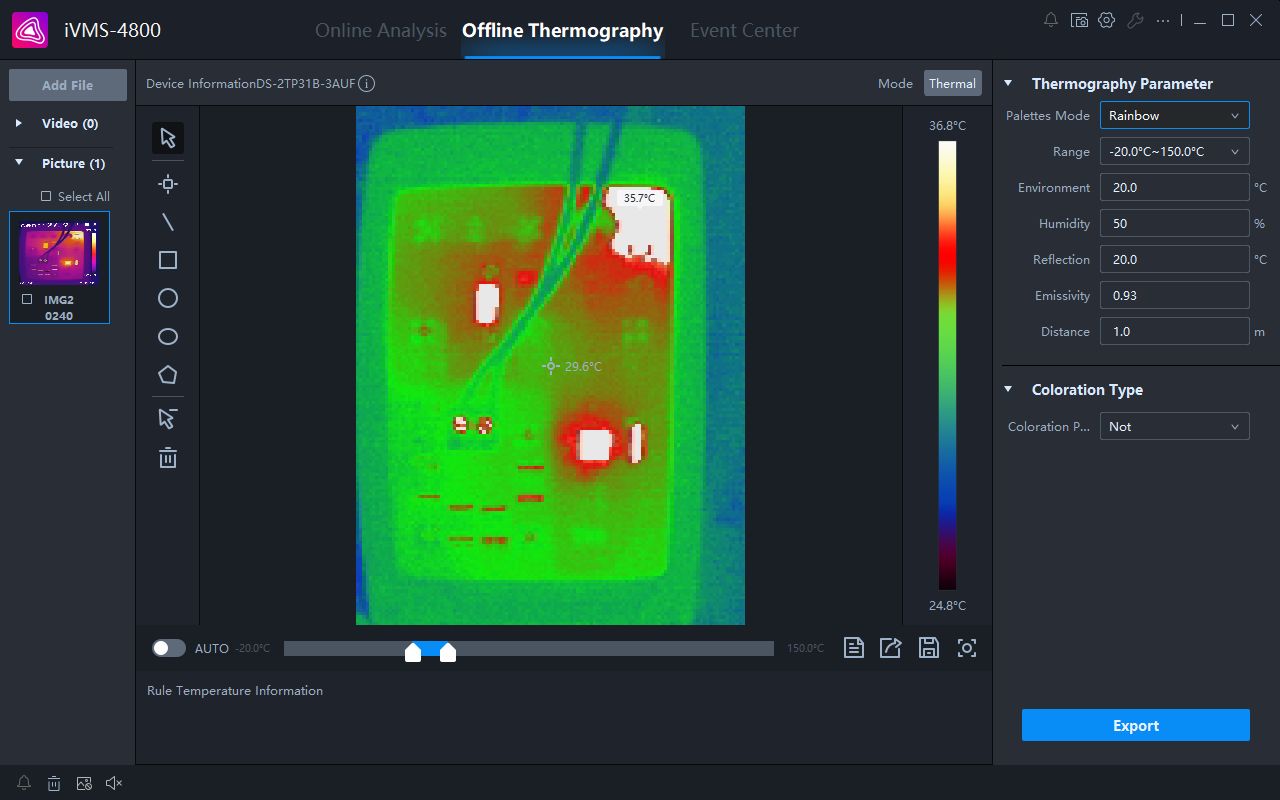

Die Temperaturen werden aber korrekt gespeichert und können mit der
Software (iVMS-4800) visualisiert und ausgewertet werden.

Uwe

[Markus W. (dl8mby)]

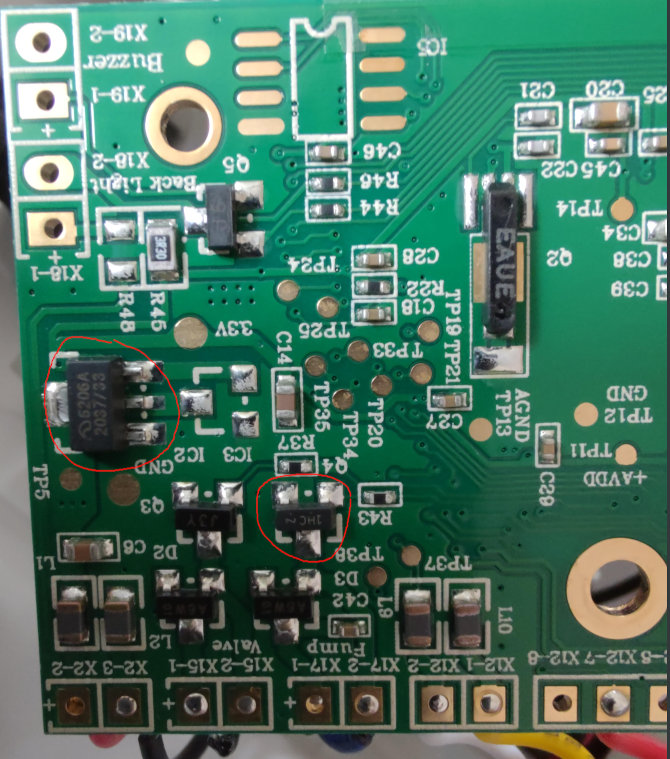

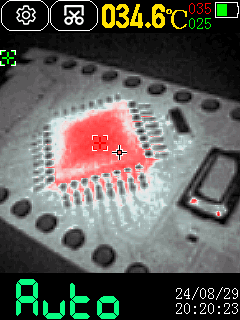

Noch ein Nachtrag zu der UNi260B mit Zusatz-Linse.

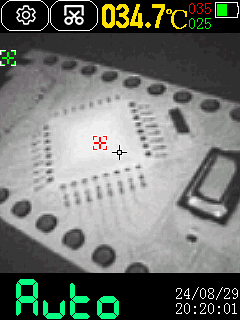

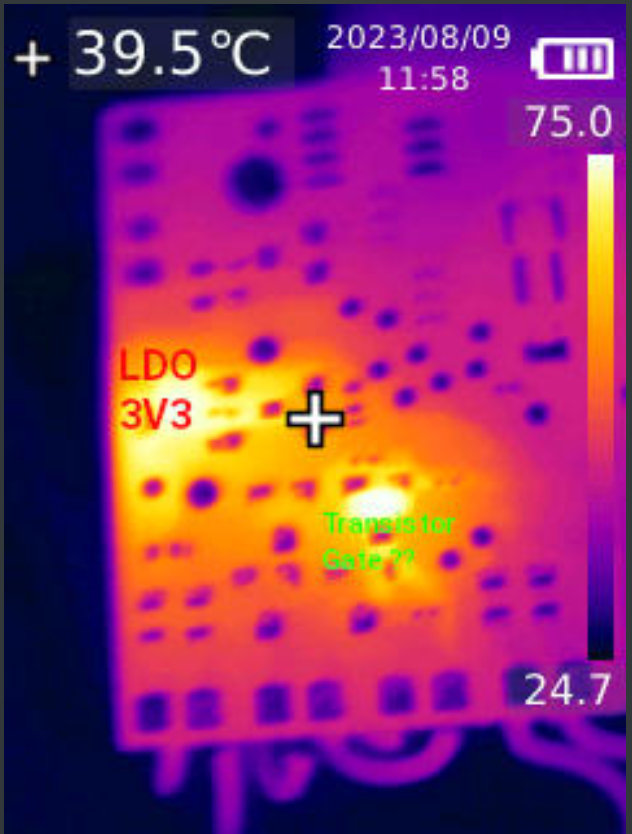

ein Bild einer Platine, die ich Reparieren musste
und das zugehörige IR Bild der UNi260B, siehe Anhang.

Markus

[Uwe B. (uwebre)]

Esmu P. schrieb:
> Prinzipiell bräuchte man sogar nur einen einzigen Pixel, dauert nur bis
> ein Bild zustande kommt.
>
> Stichwort "Lochscheibe".

Lochsheibe ja nun nicht grade.

Tatsächlich haben wir in den 90ern den Mess- "Strahl" von Heitronics
Pyrometern mit einem (Oberflächen-) Spiegel zweidimensional abgelenkt
und konnten so genaue Bilder aufnehmen. Dauert halt. Man konnte auch
Messpunkte zyklisch nacheinander anfahren, so wurden beispielsweise
Kabelbäume von Waschmaschinen in der Entwicklung vermessen. (Erwärmung
durch Bewegung)  Oder Eisenbahnbremsscheiben auf dem Prüfstand.
(Spiegellinescanner)

Uwe

[Jeffrey L. (the_dude)]

mal so als als kurze Randnotiz.
Es gibt auch Wärmebildsensoren für Smartphones - die liegen preislich
nicht viel höher.

Nachteil: man benötigt ein Smartphone.
Vorteil: man hat es auf dem Smartphone.

Man ist natürlich an den Hersteller bzgl. der App gbunden. Wenn die App
mal nicht mehr läuft ist's aus mit der "Kamera", man könnte aber auch
ein altes, ausgemustertes "offlinehandy" heran ziehen und dort die akp
einfach so installieren.

Für den Preis nehme ich das aber in kauf. Beim chineses dürfte es das
gleich nochmal günstiger geben...


https://www.amazon.de/W%C3%A4rmebildkamera-Kiprim-Android-Smartphones-MT160-IR-Aufl%C3%B6sung/dp/B0C7KQJFP4/

[Udo S. (urschmitt)]

Hier hatte ich einen Thread zu Wärmebildkameras, der eigentlich ganz
informativ:
Beitrag "Empfehlenswerte Wärmebildkamera"

ich hatte den Kauf dann auf (hoffentlich) diese Weihnacht verschoben.

[Udo S. (urschmitt)]

Jeffrey L. schrieb:
> mal so als als kurze Randnotiz.
> Es gibt auch Wärmebildsensoren für Smartphones - die liegen preislich
> nicht viel höher.
>
> Nachteil: man benötigt ein Smartphone.
> Vorteil: man hat es auf dem Smartphone.
>
> Man ist natürlich an den Hersteller bzgl. der App gbunden. Wenn die App
> mal nicht mehr läuft ist's aus mit der "Kamera", man könnte aber auch
> ein altes, ausgemustertes "offlinehandy" heran ziehen und dort die akp
> einfach so installieren.
>
> Für den Preis nehme ich das aber in kauf. Beim chineses dürfte es das
> gleich nochmal günstiger geben...

Die gibt es auch von renommierteren Herstellern. Kosten dann halt mehr,
dafür hat man dann eine Chance dass auch in ein paar Jahren noch
aktuelle Apps gibt und dass die Dinger einen gewissen "Mindeststandard"
bzgl. Mechanik und Software erfüllen. Das Thema Software sollte man
nicht unterschätzen. Das beste Raw Infrarotbild nützt wenig, wenn die
Software daraus nicht ein gutes fusioniertes Bild aus normaler Kamera
und Infrarotdaten erzeugt.

Für mich ist das keine Option, weil ich
1. Ein zumindest rudimentär mechanisch stabiles System haben will, das
ggf auch mal ein runterfallen verzeiht. (Siehe auch meinen Thread, den
ich einige Beiträge vorher verlinkt habe)
2. Bedenken habe dass diese z.T. starre Verbindung mit dem Handy über
USB-C entweder das Handy und/oder die Kamera an Stecker/Buchse zu stark
belasten.

Diese Zusatzkameras erfüllen das (für mich) nicht. Abgesehen davon sind
sie aber eine preiswerte Möglichkeit.
Beispiele Flir one und Flir one edge oder
https://www.messgeraete-chemnitz.de/HIKMICRO-Mini2-Smartphone-Waermebildkamera-256x192-Pixel-USB-C-25Hz-200C-3500C/50-023

[Gustav K. (hauwech)]

Matthias S. schrieb:
> Ihr könnt ja mal bei Heimannsensors ein paar echte Beispielbilder mit
> 32x32 Pixeln anschauen:
> https://www.heimannsensor.com/32x32

Seltsam, ich zähle 64x64. Kann ich nicht mehr zählen?

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Gustav K. schrieb:
> Kann ich nicht mehr zählen?

Das kann ich nicht beurteilen. Aber das Bild sieht schon so aus, als
würde dort simpel interpoliert, was besonders an den Farbübergängen
auffällt.

[Udo S. (urschmitt)]

Die Displays und die Kameras haben meist deutlich mehr Pixel als die IR
Kamera. Also wird dann irgendwie interpoliert.
Genau da kommt dann die Qualität der Software ins Spiel.
Da haben dann renommierte Hersteller wie FLIR anscheinend noch Vorteile.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Udo S. schrieb:
> Da haben dann renommierte Hersteller wie FLIR anscheinend noch Vorteile.

Naja, jeder Scaler für LCDs kann sowas, ohne besondere Kniffe meistern
zu müssen. Die UT912 von da oben hat auch ein 320x240 Display und
skaliert den 120x90 Sensor darauf.

[Ralf X. (ralf0815)]

Gustav K. schrieb:
> Matthias S. schrieb:
>> Ihr könnt ja mal bei Heimannsensors ein paar echte Beispielbilder mit
>> 32x32 Pixeln anschauen:
>> https://www.heimannsensor.com/32x32
>
> Seltsam, ich zähle 64x64. Kann ich nicht mehr zählen?

Mit Gimp-Raster 32 x 32 (nicht hundertprozentig).

[Ralf X. (ralf0815)]

Udo S. schrieb:
> Die Displays und die Kameras haben meist deutlich mehr Pixel als die IR
> Kamera. Also wird dann irgendwie interpoliert.
> Genau da kommt dann die Qualität der Software ins Spiel.
> Da haben dann renommierte Hersteller wie FLIR anscheinend noch Vorteile.

Das mag alles noch sein.
Aber ein Hersteller/Lieferant eines "thermopile infrared array" sollte
Ergebnisse liefern, die sein Produkt liefert und nicht, was eine SW
daraus machen kann.

[Michael (Firma: HW Entwicklung) (mkn)]

Udo S. schrieb:
> Die Displays und die Kameras haben meist deutlich mehr Pixel als die IR
> Kamera.

Realbild und IR passen nur in weiterer Entfernung übereinander.
Geht man dichter ran gibt es einen sehr deutlichen Versatz.
Auch bei der Flir.

Also hat man bei ausreichend Entfernung zu wenig Auflösung ein einzelnes
Bauteil zu identifizieren und bei Nahsicht ist der Versatz so groß das
man das Realbild auch komplett wegschalten kann. Das stört dann eher.

Es bleibt dabei das man IR Auflösung braucht so viel man bekommen kann
für das Geld.
Und da ist Flir bei gesetztem Preis eben immer schlechter als China
Zeugs.

Unbestritten macht Flir richtig gutes Zeug.
Das kostet dann aber auch gutes Geld.

[Marcel V. (mavin)]

Gustav K. schrieb:
> Seltsam, ich zähle 64x64. Kann ich nicht mehr zählen?

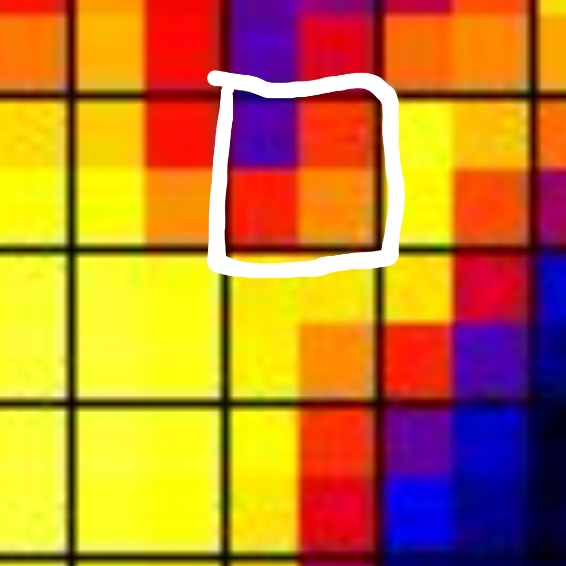

Es sind ja auch 64x64, denn jedes von den 32 Kästchen enthält 4
verschiedene Farben:

32x32x4 = 64x64

[Yalu X. (yalu) (Moderator)]

63×63

[Michael B. (laberkopp)]

Udo S. schrieb:
> Genau da kommt dann die Qualität der Software ins Spiel.
> Da haben dann renommierte Hersteller wie FLIR anscheinend noch Vorteile.

Eigentlich nicht.

KI interpoliert die etwas hinzuerfindet eas nicht da ist braucht kein
Mensch.

Das fällt unter hingelogene fake news.

[Ralf X. (ralf0815)]

Yalu X. schrieb:
> 63×63

In Wahrheit also nur 31,5 x 31,5 😎

[Yalu X. (yalu) (Moderator)]

Ralf X. schrieb:
> Yalu X. schrieb:
>> 63×63
>
> In Wahrheit also nur 31,5 x 31,5 😎

Es sind schon 32×32, aber die Pixel werden nur inter-, aber nicht
extrapoliert.

[Ralf X. (ralf0815)]

Yalu X. schrieb:
> Ralf X. schrieb:
>> Yalu X. schrieb:
>>> 63×63
>>
>> In Wahrheit also nur 31,5 x 31,5 😎
>
> Es sind schon 32×32, aber die Pixel werden nur inter-, aber nicht
> extrapoliert.

Mir ist auch klar, dass es keine halben oder viertel Pixel gibt.
Tatsache ist, dass ich solche manimulierten Darstellungen missbillige,
an wen möchte heimannsensor unter solchen Voraussetzungen etwas
verkaufen?
Privatkunden werden es kaum sein und das angenommene Klientel wird sich
kaum verarschen lassen, aber dafür abgestossen fühlen.

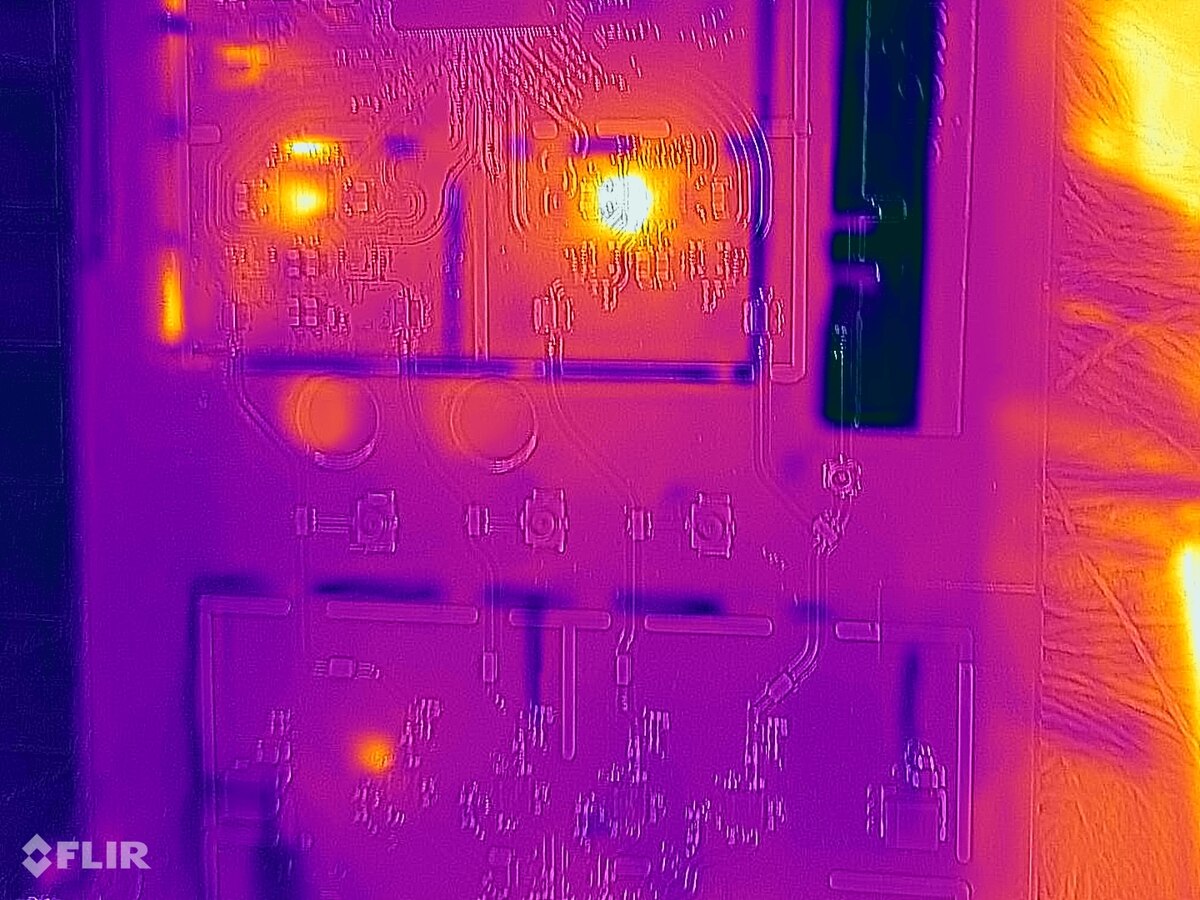

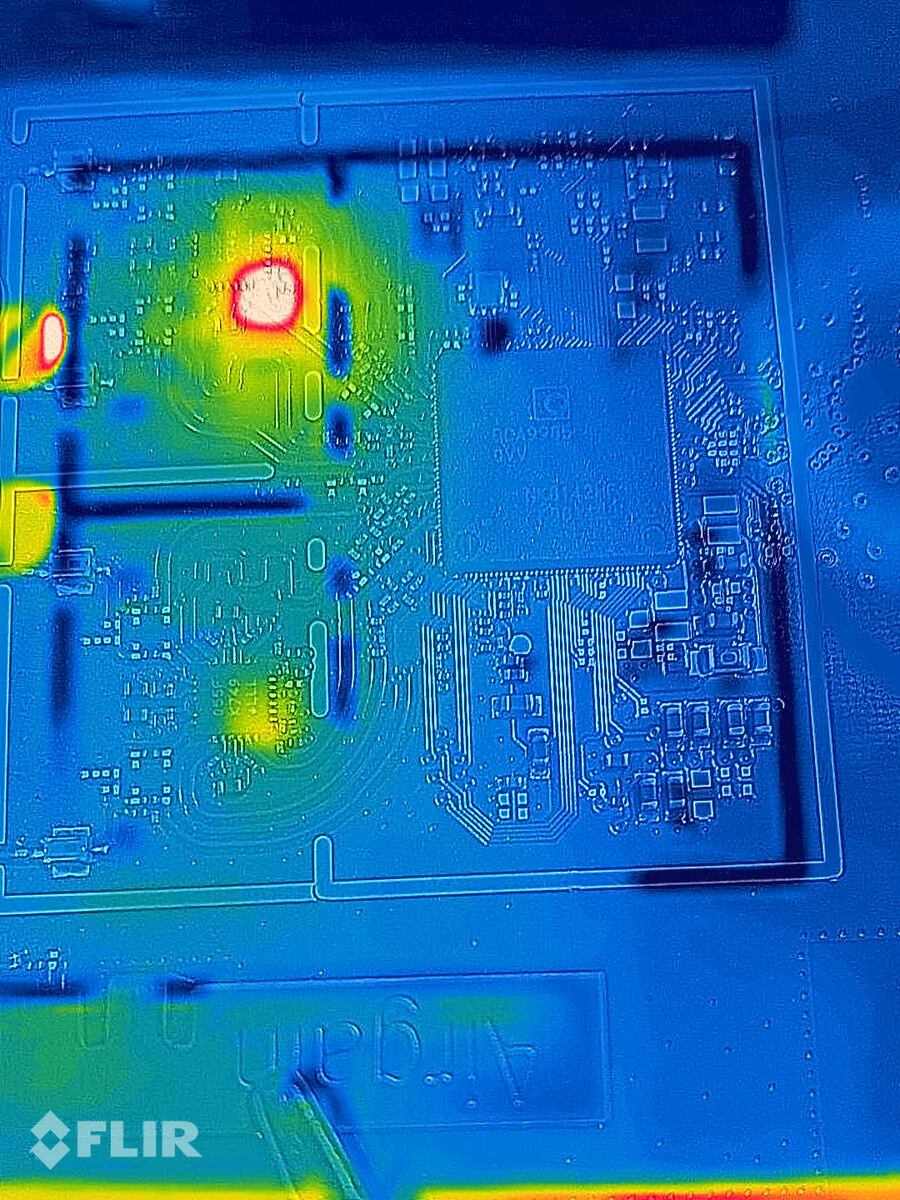

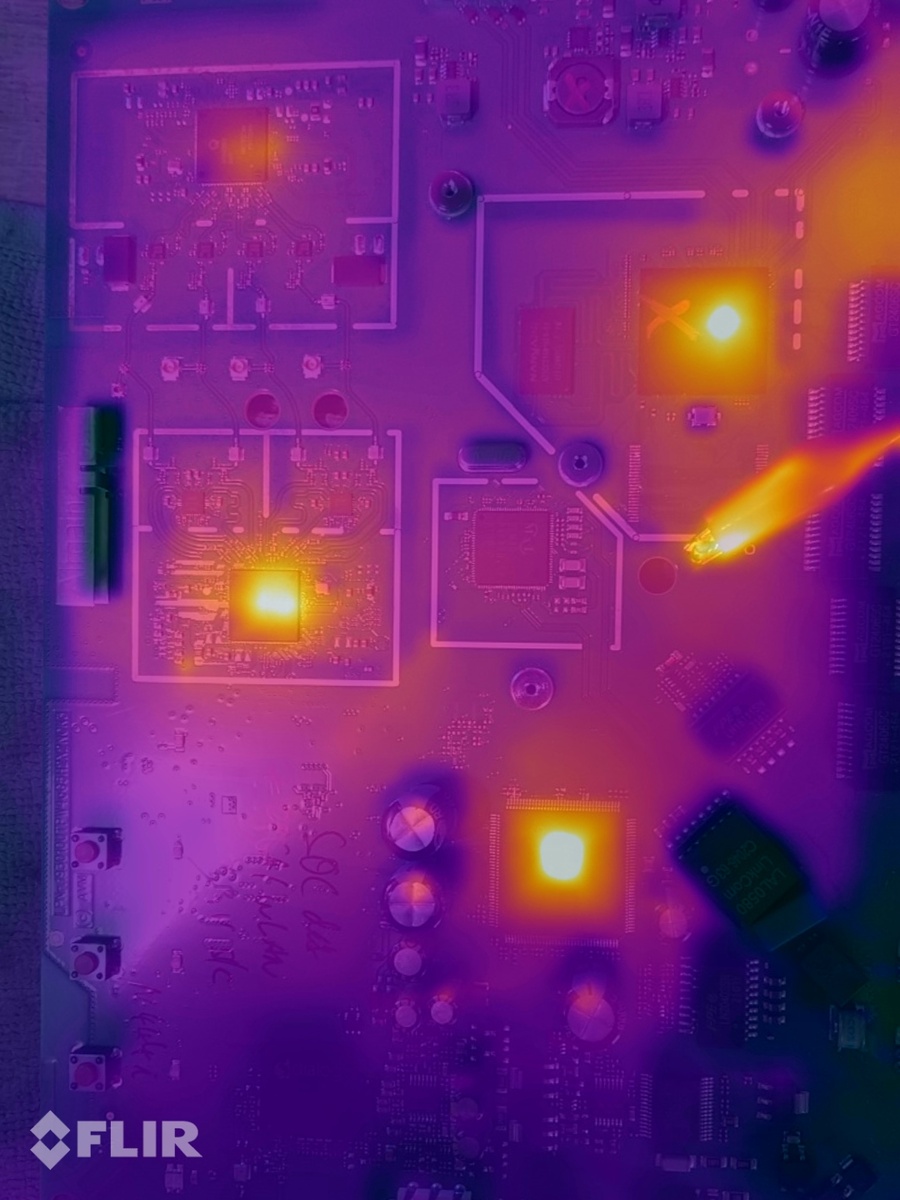

Im Anhang mal vieles im direkten visuelles Vergleich.

[Yalu X. (yalu) (Moderator)]

Hier sind Screenshots von einer ET13S mit Makrolinse aus dem Reich der
Mitte. Die Bilder sind zwar lange nicht so perfekt wie die Werbebilder
der Lidl-Kamera ;-), für meine Zwecke aber gut genug.

Die Kamera hat angeblich 192×192 Pixel, die für die Darstellung auf dem
Display auf 240×240 hochskaliert werden.

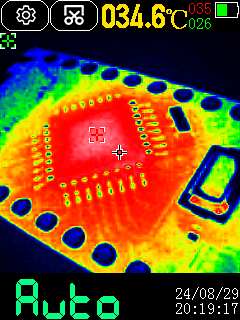

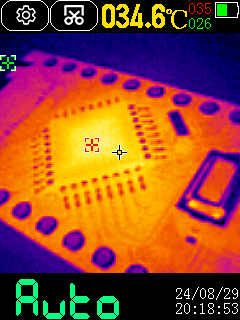

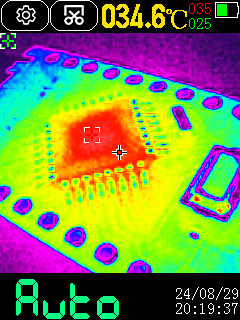

Die 5 Bilder zeigen ein Arduino-kompatibles ATmega328PB-Board mit
verschiedenen Farbpaletten. Bei den Paletten 1, 4 und 5 habe ich ein
wenig den Eindruck, dass der Sensor nicht 192×192, sondern nur 96×96
Pixel liefert. Bei den Paletten 2 und 3 sieht es aber nach echten
192×192 aus.

Für die Kamera mit integriertem 10000-Counts-Multimeter (und den
obligatorischen Firmware-Bugs ;-)) habe ich 116 € und für die Makrolinse
22 € bezahlt. Bei dem Preis kann ich eigentlich nicht meckern.

[Frank M. (ukw) (Moderator)]

Yalu X. schrieb:
> Die Kamera hat angeblich 192×192 Pixel, die für die Darstellung auf dem
> Display auf 240×240 hochskaliert werden.

Wird da wirklich etwas hochskaliert? Nach den Screenshots zu urteilen
gehen die zusätzlichen 48 Pixel doch eher für die Beschriftung oben und
unten drauf. Achnee, das scheint 240x320 zu sein und nicht 240x240.
Komisch, hattest Du schon die Beschriftung abgezogen, um auf 240x240 zu
kommen?

Ich jedenfalls denke, dass eine Hochskalierung auf ein Nicht-Vielfaches
(Faktor 1,25) eher ein vermatschtes Bild ergibt, was kein bisschen
besser sein kann als das Original. Oder irre ich mich da?

[Ralf X. (ralf0815)]

Yalu X. schrieb:
> Hier sind Screenshots von einer ET13S mit Makrolinse aus dem Reich der
> Mitte. Die Bilder sind zwar lange nicht so perfekt wie die Werbebilder
> der Lidl-Kamera ;-), für meine Zwecke aber gut genug.

Dass die Werbebilder idR "perfektioniert" sind, ist an sich logisch.
Was die Lidl-IR-Cam zeigt, wird ggf. jemand hier berichten und zeigen.
Ich besorge sie mir nicht, da mir echte 32² px echt zu wenig sind.

> Die Kamera hat angeblich 192×192 Pixel, die für die Darstellung auf dem
> Display auf 240×240 hochskaliert werden.

Bietet die ET13S keine Möglichkeit, die *nicht hochskalierte" und
sw-bearbeitete Aufnahme extern zu speichern/übertragen?
Gerade so ein krummer Wert von 1:1,25 macht eine Beurteilung schwierig.

> Die 5 Bilder zeigen ein Arduino-kompatibles ATmega328PB-Board mit
> verschiedenen Farbpaletten. Bei den Paletten 1, 4 und 5 habe ich ein
> wenig den Eindruck, dass der Sensor nicht 192×192, sondern nur 96×96
> Pixel liefert. Bei den Paletten 2 und 3 sieht es aber nach echten
> 192×192 aus.
>
> Für die Kamera mit integriertem 10000-Counts-Multimeter (und den
> obligatorischen Firmware-Bugs ;-)) habe ich 116 € und für die Makrolinse
> 22 € bezahlt. Bei dem Preis kann ich eigentlich nicht meckern.

Für den Preis in jedem Fall kein Fehler und dem Lidl-Angebot überlegen.
Wenn dafür zu haben und man Chinadirekt riskiert. *gg

[Yalu X. (yalu) (Moderator)]

Ralf X. schrieb:
> Mir ist auch klar, dass es keine halben oder viertel Pixel gibt.

Die ungerade Pixelzahl im interpolierten Bild kommt halt daher (am
Beispiel eines 4×4-Pixel-Originalbilds, das zu einem 7×7-Pixel-Bild
interpoliert wird):

○ Originalpixel
× interpoliertes Pixel

○───×───○───×───○───×───○
│   │   │   │   │   │   │
×───×───×───×───×───×───×
│   │   │   │   │   │   │
○───×───○───×───○───×───○
│   │   │   │   │   │   │
×───×───×───×───×───×───×
│   │   │   │   │   │   │
○───×───○───×───○───×───○
│   │   │   │   │   │   │
×───×───×───×───×───×───×
│   │   │   │   │   │   │
○───×───○───×───○───×───○

> Tatsache ist, dass ich solche manimulierten Darstellungen missbillige,
> an wen möchte heimannsensor unter solchen Voraussetzungen etwas
> verkaufen?

Ja, das ist schon etwas seltsam.

Frank M. schrieb:
> Achnee, das scheint 240x320 zu sein und nicht 240x240.

Ja, genau.

> Komisch, hattest Du schon die Beschriftung abgezogen, um auf 240x240 zu
> kommen?

Die 240×240 Pixel sind der Displayausschnitt, in dem das Wärmebild
angezeigt wird. Die Beschriftung hat mich in diesem Zusammenhang nicht
interessiert.

> Ich jedenfalls denke, dass eine Hochskalierung auf ein Nicht-Vielfaches
> (Faktor 1,25) eher ein vermatschtes Bild ergibt, was kein bisschen
> besser sein kann als das Original. Oder irre ich mich da?

Das Ziel war wohl, das Wärmebild möglichst groß darzustellen und
deswegen auf die volle Displaybreite von 240 Pixel hochzuskalieren. Die
Qualität wird auf diese Weise natürlich nicht erhöht. Da der aktive Teil
des Displays nur 43 mm breit ist, wäre das Bild unskaliert nur 34,4 mm
breit, wodurch das Mäusekino M zu einem Mäusekino S würde.

Ralf X. schrieb:
> Bietet die ET13S keine Möglichkeit, die *nicht hochskalierte" und
> sw-bearbeitete Aufnahme extern zu speichern/übertragen?

Nein, leider nicht. Es gibt nur die 240×320-Screenshots mit den
Falschfarben, den 3 Markierungen und der Beschriftung. Die Screenshots
sind zwar schön anzuschauen, aber kaum dazu geeignet, die Messung in
irgendeiner Weise rechnerisch weiterzuverarbeiten. Dafür wäre ein
192×192-Array mit den gemessenen Temperaturen in °C (statt der Farben)
ganz praktisch.

[Thomas G. (Firma: Frickelhauptquartier) (taximan)]

https://www.youtube.com/watch?v=QuyyFCXINQ0&t=317s&pp=ygUZcGFya3NpZGUgd8Okcm1lYmlsZGthbWVyYQ%3D%3D

-> Murks

[Vanye R. (vanye_rijan)]

Ich denke ihr werdet auf jedenfall noch eine extra Nahlinse
brauchen wie hier beschrieben:

Beitrag "Thermal Seek Halter"

Vanye

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Vanye R. schrieb:
> Ich denke ihr werdet auf jedenfall noch eine extra Nahlinse
> brauchen wie hier beschrieben:

Die macht aus einer miesen Thermokamera auch kein gutes Gerät.

[Vanye R. (vanye_rijan)]

> Die macht aus einer miesen Thermokamera auch kein gutes Gerät.

Klar, das Lidl-Teil hat wohl zuwenig Pixel, aber sobald man eine Nummer
groesser ist, wie z.B bei der Thermal Seek, sind die Teile sehr
hilfreich. Moechte nicht mehr ohne.
Hat mir schon oft gehilft. :-D

Vanye

[Vanye R. (vanye_rijan)]

Noch ein Tip, achtet auf die Bildwiederholrate!
Teilweise sind die Teile etwas lahm. Das ist aber bloed
wenn man mit einer Nahlinse direkt ueber eine Platine geht
weil es das finden des Fokus etwas schwerer macht, besonders
da man ja dann im "Makromodus" ist.
Das ist der einzige Kritikpunkt den ich an der Thermal Seek habe.

Vanye

[Rainer D. (rainer4x4)]

Vanye R. schrieb:
> Noch ein Tip, achtet auf die Bildwiederholrate!
> [...........]
> Das ist der einzige Kritikpunkt den ich an der Thermal Seek habe.

Nun mach mal halblang, 9 Herz ist doch wohl völlig ausreichend. Oder
fliegst Du über die Platinen?
Gerade im Makromodus bist Du doch nah genug am Geschehen, sodass Du
weisst was Du gerade beobachtest, egal wie schnell der Focus nachzieht.
Mit meiner HTI HT19 (9Hz 320x240) hab ich ebensowenig Probleme wie mit
meiner Hikmikro B10 (25Hz 256x192).

[Harald K. (kirnbichler)]

Rainer D. schrieb:
> Nun mach mal halblang, 9 Herz ist doch wohl völlig ausreichend.

Für eine Regelschleife, ein paar Millimeter vor, ein paar zurück? Dann
auch noch mit gewisser Trägheit versehen?

Wenn man das Faultier aus "Zootopia" ist, dann stört einen sowas nicht.

[Yalu X. (yalu) (Moderator)]

Rainer D. schrieb:
> Nun mach mal halblang, 9 Herz ist doch wohl völlig ausreichend.

Wenn man im Detail verfolgen möchte, wie der Deckel eines zu heiß
gewordenen Halbleiterbauelements abgesprengt wird, wären 1000 Hz evtl.
besser ;-)

[Cyblord -. (cyblord)]

Also die UTi260B bekommt man bei Pollin aktuell für 256+Versand mit
Gutscheincode. Eine deutlich bessere (wenn auch größere) Investition als
die Parkside. Mit der UT fängt man auch was an.

[Peter K. (chips)]

mal ne dumme Frage: was spricht eigentlich gegen ein Handy mit
Wärmebildkamera? CAT S62pro mit FLIR Lepton 3.5 Sensor z.B. macht für
mich gute Bilder und ist tw. unter 200€ gebraucht zu bekommen

[Michael (Firma: HW Entwicklung) (mkn)]

Peter K. schrieb:
> was spricht eigentlich gegen ein Handy mit
> Wärmebildkamera?

Nichts.
Hat eben nur 160x120 IR Auflösung.
Wenn die Gesamtleistung Dich überzeugt, greif zu.

[Cyblord -. (cyblord)]

Michael schrieb:
> Peter K. schrieb:
>> was spricht eigentlich gegen ein Handy mit
>> Wärmebildkamera?
>
> Nichts.
> Hat eben nur 160x120 IR Auflösung.
> Wenn die Gesamtleistung Dich überzeugt, greif zu.

Richtig. Und die UT hat eben 256×192 IR Auflösung. Der Preis korreliert
hier doch sehr gut mit der Auflösung. Da kann jeder kaufen was er
braucht und noch zahlen will.

[Rainer Z. (netzbeschmutzer)]

Peter K. schrieb:
> mal ne dumme Frage: was spricht eigentlich gegen ein Handy mit
> Wärmebildkamera? CAT S62pro mit FLIR Lepton 3.5 Sensor z.B. macht für
> mich gute Bilder und ist tw. unter 200€ gebraucht zu bekommen

Deine Aufnahmen sehen aus wie eine Kombination eines gewöhnlichen Fotos
und des Wärmebildes, dieses ist sozusagen dem Foto überlagert. Das ist
in der Tat interessant und erleichtert die Orientierung auf dem Objekt
(hier auf dem Board der FritzBox).

[Peter K. (chips)]

ja, deshalb wundert mich, dass sowas hier noch nicht Erwähnung fand,
zumal relativ preisgünstig im Vergleich zu Lidl und China;
Etwas unschön ist der Versatz der beiden Bilder, besonders bei geringem
Abstand zum Objekt;

[Michael (Firma: HW Entwicklung) (mkn)]

Rainer Z. schrieb:
> Das ist
> in der Tat interessant

DAS ist längst der Normalfall.
Ich kenne keine die das nicht tut.

Nur passt die Überlagerung eben für einen ganz bestimmten Abstand und
muss manuell nachgestellt werden, sofern SW und Optik das noch
hinbekommen.

[Peter K. (chips)]

Michael schrieb:
> DAS ist längst der Normalfall.

die gezeigten Bilder (nicht die vom Cat S62pro) hier machen das aber
entweder nicht oder sehr schlecht

[Michael M. (do7tla)]

Ich hatte letztens bei YouTube ein Video gesehen, wo jemand die Lidl
Wärmebildkamera auseinander gebaut hat.
Auf der Platine befindet sich ein Mikro SD-Kartenleser, wo eine SD-Karte
mit Heißkleber eingesetzt ist.
Diese ist von Außen nicht erreichbar.
Hat mal jemand die SD-Karte am PC ausgelesen?
Werden da nur die Bilder gespeichert oder befindet sich da auch ein teil
der Firmware darauf?

[Cyblord -. (cyblord)]

Rainer Z. schrieb:
> Deine Aufnahmen sehen aus wie eine Kombination eines gewöhnlichen Fotos
> und des Wärmebildes, dieses ist sozusagen dem Foto überlagert. Das ist
> in der Tat interessant und erleichtert die Orientierung auf dem Objekt
> (hier auf dem Board der FritzBox).

Das kann jede Wärmebildkamera, außer eben den ganz billigen wie der
Lidl. Die erwähnte Uni-T macht das natürlich auch. Hier kann man die
Überlagerung stufenweise einstellen.

Das wäre aber kein Showstopper, das Problem mit der Lidl ist die
niedrige IR Auflösung. Genau das will man nicht und das wird einen am
Ende immer ärgern.

[Cyblord -. (cyblord)]

Peter K. schrieb:
> ja, deshalb wundert mich, dass sowas hier noch nicht Erwähnung fand,
> zumal relativ preisgünstig im Vergleich zu Lidl und China;

Außer der geringeren Auflösung gibt es natürlich noch andere Nachteile.
Eine dezidierte IR Kamera hat eine ganz andere Haptik. Mit Griff,
gummiert usw. Dann sind die Stoß- und Fallsicher.
IP sicher dürften das Handy natürlich auch sein.
Pro für das Handy ist bessere Konnektivität. Die Bilder kann man direkt
verschicken z.B.

Allerdings kostet das S62Pro auch nicht nichts, und neu bekommt man das
nicht unter dem Preis für die UT. Eher zum doppelten Preis. Bei deutlich
schlechterer Auflösung.
Alles in allem kein guter Deal IMO.

[Peter K. (chips)]

mit Neupreis verglichen hast du wohl recht - mir war eine preisgünstige,
auch gebrauchte Lösung <200€ wichtig, mit detailreichem Bild der
Handykamera überlagert

[Cyblord -. (cyblord)]

Peter K. schrieb:
> mit Neupreis verglichen hast du wohl recht - mir war eine preisgünstige,
> auch gebrauchte Lösung <200€ wichtig, mit detailreichem Bild der
> Handykamera überlagert

Ja nur Gebrauchtpreis auf der einen Seite, kannst du halt nicht mit
Neupreis auf der Anderen Seite vergleichen.
Wenn dann müsste man auch schauen für wieviel gebrauchte Uni-T weggehen.

Und aus meiner Erfahrung mit Wärmebildkameras: Das Realbild ist nur am
Rande interessant. Klar kann es manchmal hilfreich sein um sich zu
orientieren, aber dafür braucht man eben dort keine tolle Kamera mit
toller Auflösung.
