Forum: Markt [S] Leute die einen Logic Analyzer (MiniLA) bauen wollen


von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Christian Kreuzer

ist auch 2x angekommen

Ich habe jetzt die wenigen fehlenden Bestätigungen nochmals angefordert.


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

ich habe jetzt wohl alle MiniLA- Interessenten "erwischt"
Es hatten sich tatsächlich einige Mail's im Spam-Ordner, den ich
natürlich sofort in den Papierkorb werfe, versteckt.

Nochmal meinerseits alle Listen als Lieferschein vorbereiten und dann
gehen die Tage alle Rechnungen per Mail raus.
Eine Orginalrechnung wird jeder dann in sein Paket finden.

Nebenbei bemerkt:
es haben sich 20 Interessenten gefunden. Das nicht nur in Dl.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
die ersten werden schon ungeduldig, verständlich, aber ist doch eine
Menge Arbeit. Die ersten Rechnungen gehen heute raus, sollte ich es
nicht
schaffen der Rest morgen.

Schönen Feiertag

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

es sollte jetzt jeder von mir eine E-Mail bekommen haben.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

wer es noch nicht wissen sollte:
Jan hat "MiniLA win 0.6.1 released" zur Verfügung gestellt

http://sourceforge.net/mailarchive/forum.php?thread_name=48E7F490.8080507%40volny.cz&forum_name=minila-forum

- Printing capability restored
- Signal names get also printed
- Added "Relative Time" to State View in text window
- Added USB option "USB Delay" to avoid problems with USB communication
on some computers

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

Geld ist von den meisten eingetroffen.
Ich bedanke mich für die kleinen Spenden. Wäre doch nicht nötig
gewesen.
Es fehlen noch 4 Besteller.
Da ich die Spezialteile aus verständlichen Gründen erst nach
Zahlungseingang bestelle, wäre es schön ,bis zum Wochenende das
restliche
Geld zu bekommen. Ich muss Anfang der nächsten Woche die restlichen
Bauteile bestellen, da einige Positionen keine Lagerware sind und ein
paar Tage dauert.

Einige Teile sind schon eingetroffen.

Wigbert

von Frank L. (florenzen)


Lesenswert?

Fehlt dir noch das Geld von 4 Bestellern oder suchst du noch 4
Besteller?


liebe grüße
frank

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Frank Lorenzen
von 4 bei mir gelisteten Bestellern fehlt noch das Geld,

wenn sich zusätzlich einer noch bis Wochenende für ein Bausatz
entscheidet, auch nicht so schlimm. Eine kleine Reserve lass ich mir
immer.

Wigbert

von Frank L. (florenzen)


Lesenswert?

Sollte ein Bausatz übrig bleiben nehme ich ihn auf jeden Fall. Falls
sich in den letzten Stunden noch Haufenweise Leute finden die unbedingt
einen haben wollen ist es aber auch nicht schlimm wenn ich keinen
abbekomme. Ein LA steht bei mir auf der "Haben-Will-Liste" hat aber
keine Dringlichkeit.
Melde dich einfach beim mir wenn was übrigbleibt.


liebe grüße
frank

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Frank Lorenzen

Schick mir bitte eine Mail, das ich eine Kontaktadresse habe.

Wigbert

von Gregor (Gast)


Lesenswert?

Hallo!

Auf die Gefahr hin, dass das jetzt nicht ganz in den Zusammenhang passt.
Ich bin bei der Suche nach einem Selbstbau Logic- Analyzer auf den
MiniLa und somit auf dieses Thema in Mikrocontroller.net gestoßen. Ich
hab mir alles hier einmal durchgelesen und hab festgestellt, dass es
große Probleme bei der Auswahl eines geeigneten SRAMs gab. Ich hab im
Internet gesucht und eine Seite gefunden, die verschiedene equivalente
SRAM- Typen für den K7M803625 vorschlägt. Der Vorteil: zumindest einen
hab ich bei Farnell bereits als Einzelstück erhältlich gesehen. .

http://www.semiconductorstore.com/Pages/Search/memory/Cross_References/Cross_SRAM.htm

Hier werden für euren schwer beschaffbaren K7M803625 die folgenden
Ersatztypen vorgeschlagen:

GS880Z36AT 6,7ns Cycle Time (150er Typ) gibts bei Farnell @ 16,60€
CY7C1355
MT55L256L36F
IDT71V65702

Hab nur mal beim GS880Z36AT-150 die Daten überprüft und der sieht als
Ersatztyp relativ gut aus. Bei den anderen muss ich erst die
Datenblätter durchsehen.

Hoffe ich konnte euch (wenn auch nachtäglich) etwas helfen.

Lg Gregor

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
es ist heute das restliche Geld eingetroffen, bzw. habe eine Info
erhalten.
Ich aktiviere also wie geplant am Wochenende meine installierten
Warenkörbe.
Erstmal sehe ich keine Bestellprobleme.
Am 18.+19.10 sollte dann das "grosse Eintüten" von statten gehen.
Ich rede von Verpacken von einigen Tausen Bauteilen.
In der 43.KW erfolgt der Versand.


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,
Bestellungen sind alle ausgelöst.

Da einige Besteller nur Platinen, bzw Programmer bestellt haben,
beginne ich mit dem Versand schon kommende Woche.

Ich kündige jeden den Versand seines Paketes per Mail an.

Verpackung:
Ich habe nach Bauelementewerte die Bauteile eingetütet.
In den Tüten befindet sich ein kleiner Zettel mit dem Bauelementewert.
Ausser die Unverwechselbaren(SUB-D, usw)

Also: Tüte öffnen, Baulement auf der beigelegten Stückliste suchen, und
nach dem beigelegten Bestückungsplan(die MiniLA Platine hat
Bestückungsdruck) bestücken.
Das sollte auch ein Ungeübter hinkriegen.

Ich habe vor in den nächsten Tagen ein neuen Thread zu eröffnen,
der sich nur mit den Aufbau beschäftigt. Dort sollten dann Bilder vom
Aufbau, Schaltungen usw. hinterlegt werden. Auch Hinweise, Kritiken und
Verbesserungen sollten dort hingehören.

Wigbert

von Steffen Hausinger (Gast)


Lesenswert?

Da bin ich mal gespannt! Nachdem die Pioniere der ersten Bestellrunde ja
so Ihre Probleme hatten, hoffe ich, dass es bei uns glatt läuft.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
mal kurz eine Bestellinformation.
Die Teile von Angelika waren mal wieder in 2 Tage da.
Digikey brauch von den USA 3 Tage, nach deren Auskunft, wäre Wochenende.
S-Ram's sollten diese Woche auch kommen.
CPLD und Eprom werden nächste Woche erst kommen, da keine Lagerware.


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
kurz der Lieferstatus.
S-Ram's sind eingetroffen.
Segor-Bauteile sind, bis eine Position, da.
Digikey hat am Donnerstag meine Bauelemente auf die Reise geschickt.


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
Digikey- Bestellung ist auch angekommen.

Jetzt fehlen mir nur noch die CPLD's und eine Rolle 47R/0805
Widerstände.

Wigbert

von Poldy (Gast)


Lesenswert?

Habe diesen Thread erst jetzt gesehen, schade. aber ich melde mich
schonmal für eine eventuelle 3. Runde an. :)

M.f.G.
Poldy

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Poldy (Gast)
>Habe diesen Thread erst jetzt gesehen, schade. aber ich melde mich
>schonmal für eine eventuelle 3. Runde an. :)

zu spät ist es nie.
schick mir eine Mail.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Die letzten fehlenden Bauteile haben die Reise zu mir angetreten.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hallo liebe MiniLA-Sammelbesteller,

die letzten fehlenden Bauteile sind nun bei mir eingetroffen.
Zum grössten Teil ist auch alles schon eingetütet, so das ich
am Wochenende nur noch einpacken muss.
Montag geht dann alles mit DHL raus.

Wigbert

von Guido (Gast)


Lesenswert?

Schön zu hören,

da können wir langsam die Lötkolben vorheizen, bis es
neues vom Elektor-Wobbler gibt.

Dank und Gruß,

Guido

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Ist es moeglich, das gesamte Paket zu bestellen? Ich wollt jetzt nicht
wirklich die letzten 100 Beitraege durchlesen... fuer mich waere die
Sache wohl nur mit Programmer interessant. Ich bitte um PN fuer naehere
Informationen, thx.

Michael

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael G.

>Ist es moeglich, das gesamte Paket zu bestellen?

Sicher, schick mir eine Mail und ich übersende Dir eine vorbereitete
Liste.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Geschafft,
alle Pakete sind gepackt und gehen Morgen mit DHL raus.

Eine Stückliste und Programmerunterlagen gehen per Mailanhang noch
morgen an jeden.

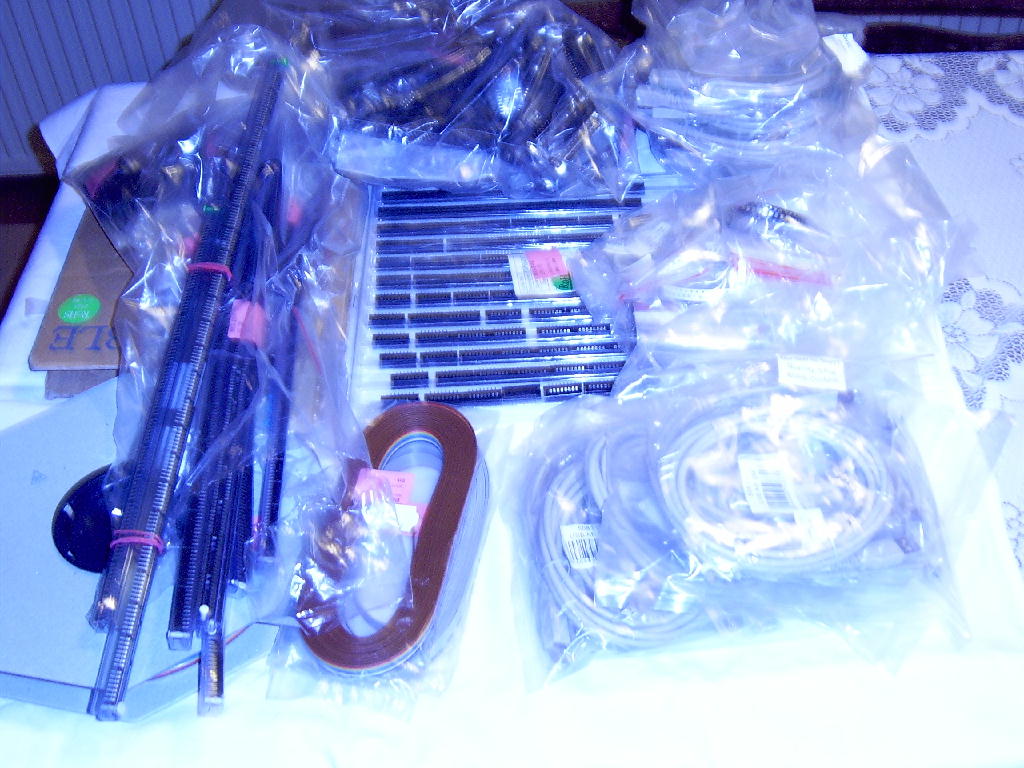

Kurz zur Verpackung:
In den Paketen befinden sich, je nach Bestellung
Tüten mit der Aufschrift:

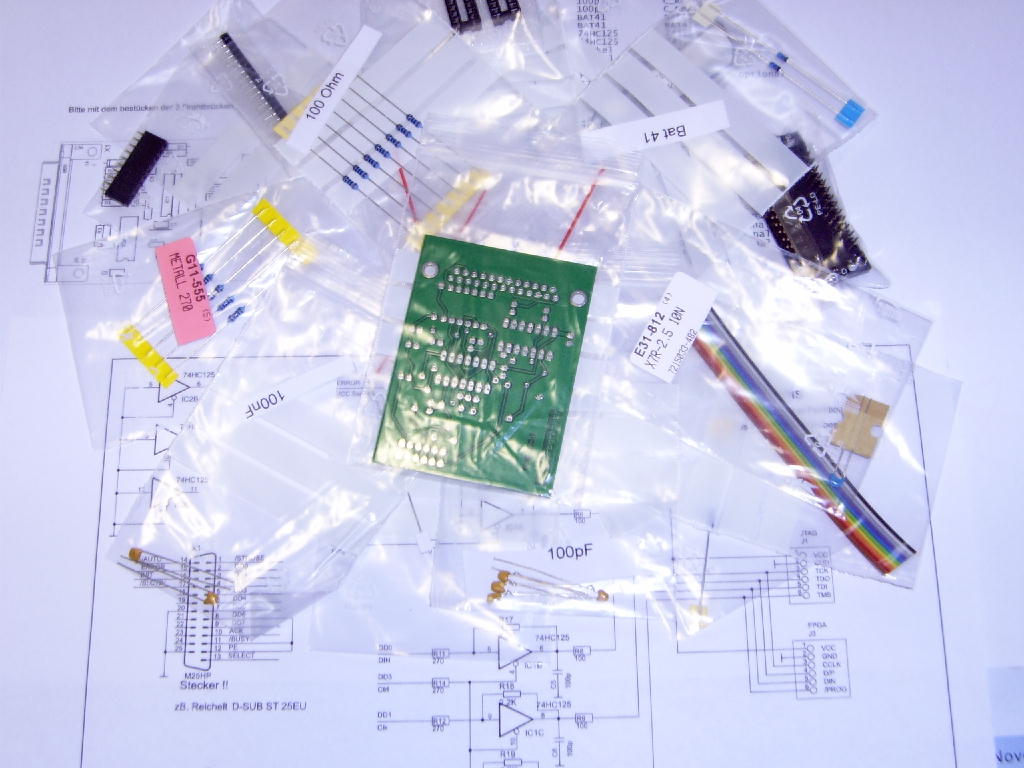

-Programmer, dort befinden sich alle Bauteile Programmer +Platine

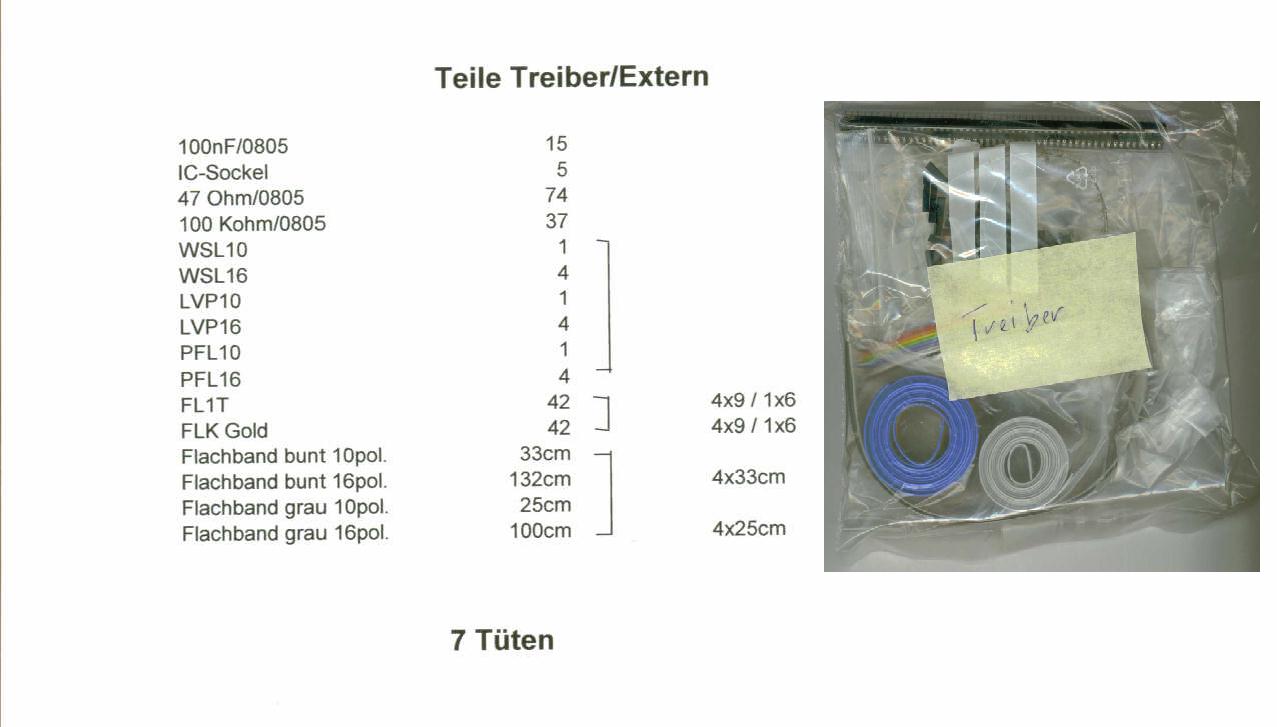

-Treiber, dort befinden sich alle Bauteile der Treiber, Treiber und
 die Platinen.

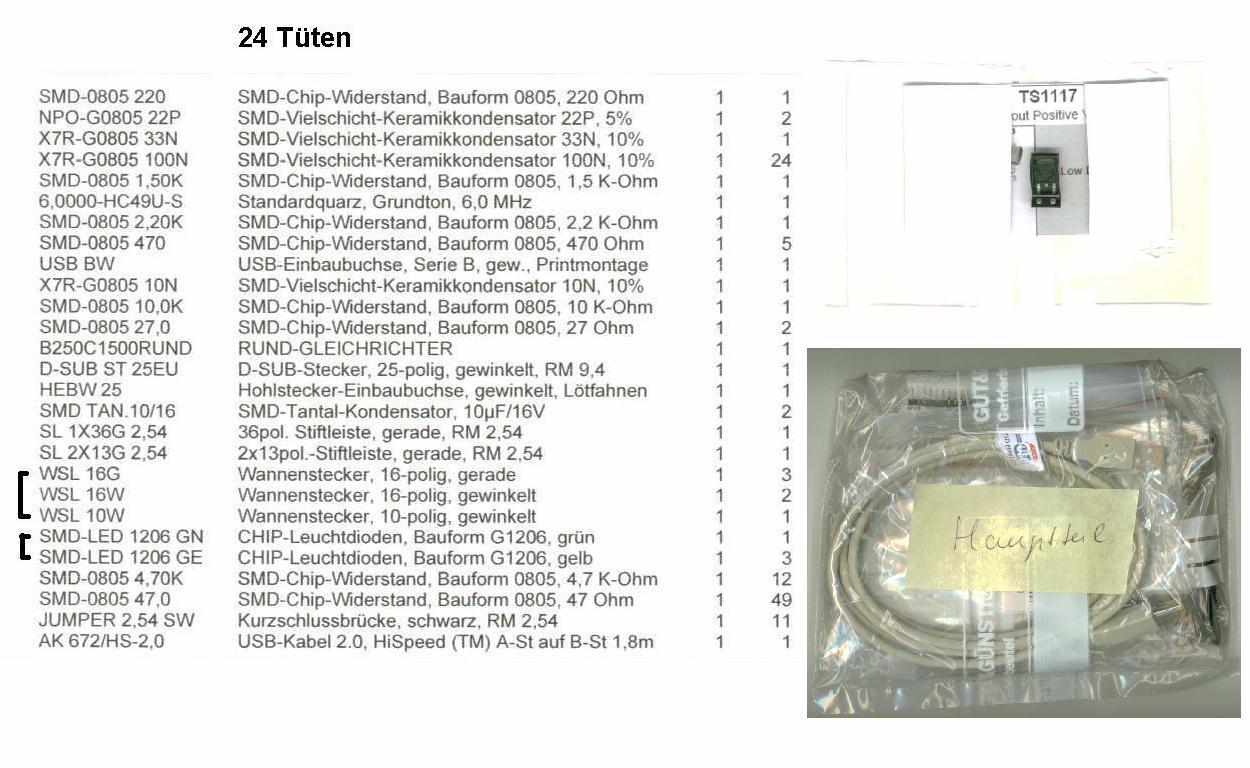

-MiniLa, dort befindet sich der Reichelt Warenkorb
 "Mainboard inkl. USB &  LPT", ich habe dort die LED's in eine Tüte
 gepackt (1x Gr.LED, 3X GE.LED und man kann in der Verpackung
 schon die Farbe erkennen.)
 Alle Pfostenbuchsen befinden sich auch in eine Tüte.
-Kabelsatz ist nicht gekennzeichnet, erkennbar an den Schrumpfschlauch
 ring. Ich habe auch die Flachbandkabel nicht gestückelt, sondern die
 Gesamtlänge für alle Treiber belassen. Die Stückliste ist mit auf der
 Stückliste Treiber.
-Eine weitere Tüte beinhaltet die Sonderbauteile wie CPLD, S-Ram usw.
 Besteller mit mehr als 5 Treiber wird auch dort die restlichen Treiber
 finden.

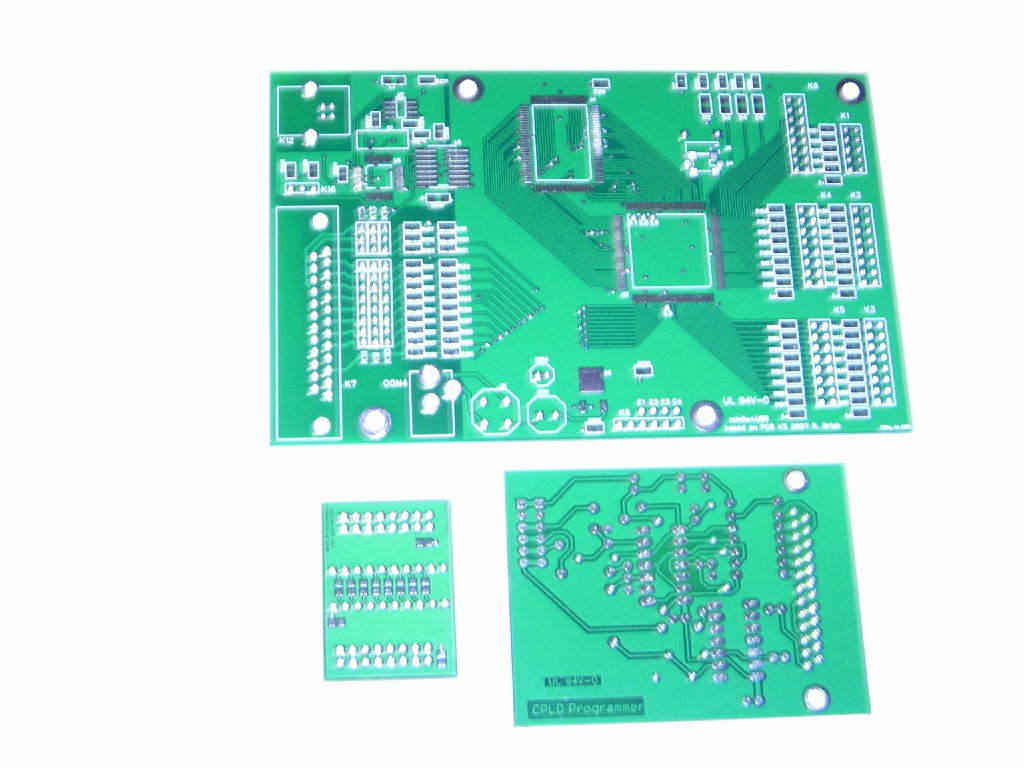

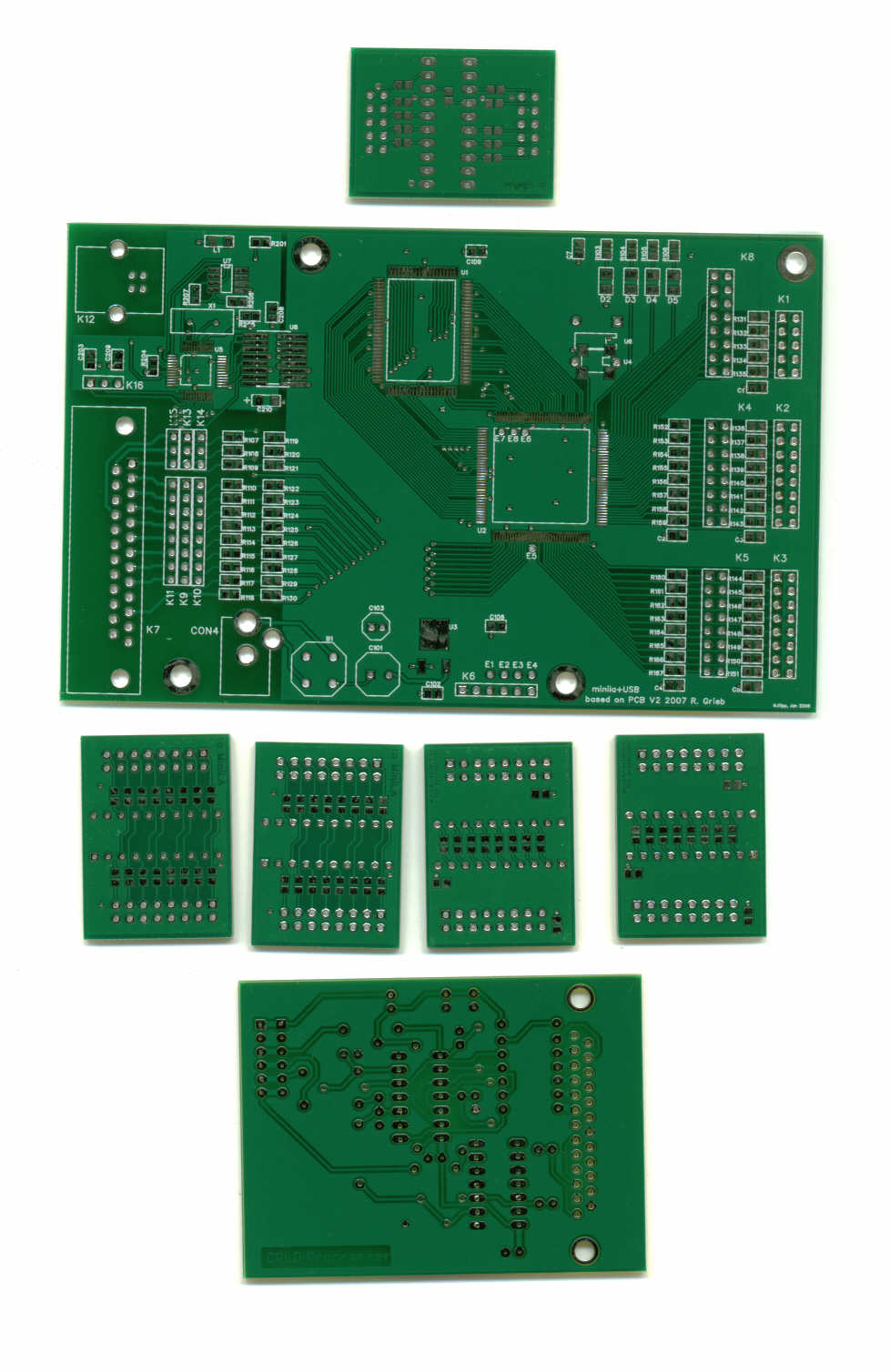

-Platine MiniLA liegt exta bei.

Es sind teilweise nur 1 Bauteil in SMD in den Tüten und wer die auf den
Teppich fallen lässt, hat fast verloren. Also aufpassen.

Es wurde sorgfältig gezählt und eingetütet. Ich hoffe es sind mir keine
Fehler unterlaufen, wobei ich bei den Warenkörben auch
unseren Vorgängern vertraut habe.

Ich bedanke mich nochmals für die rege Teilnahme, immerhin sind etwa
25 MiniLA Platinen raus gegangen, für Eure zügige Zahlungsweise, und
natürlich auch für die kleinen Spenden.

Es sind auch weiter Bausätze bei mir erhältlich, wobei bei geringen
Stückzahlen der Preis doch etwas anders aussieht.

Und zum Schluss etwas Vorfreude:

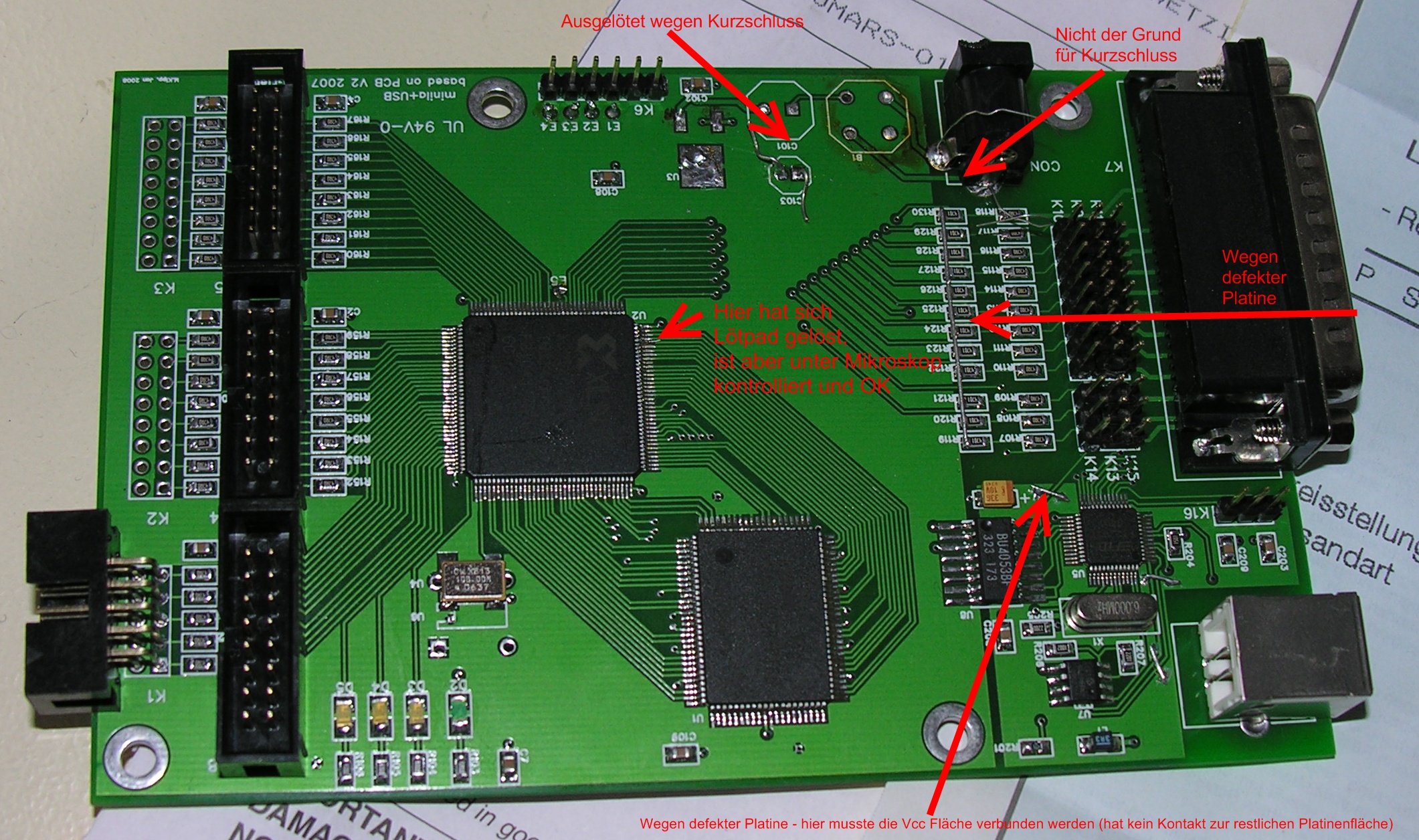

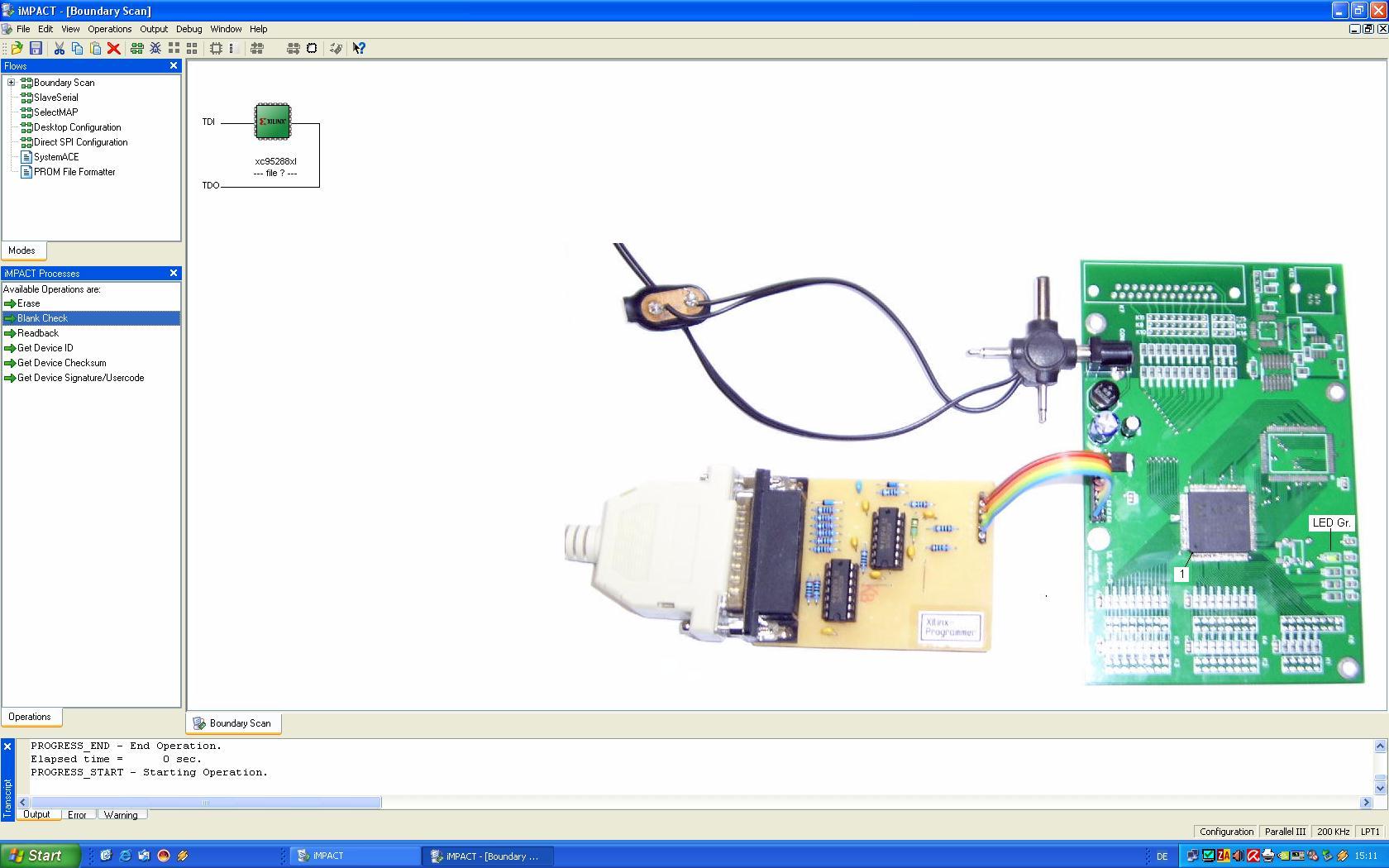

Ich habe auf mein MiniLA Board die letzten Tage die Spannungsversorgung,
alle Abblock-C's und den CPLD aufgelötet.
Ich hab dann mein Prototyp-Programmer angeschlossen, Spannungsversorgung
eingeschaltet und IMPCT geöffnet....

---wou, mein CPLD wurde sofort erkannt.---

Wigbert

von Dirk B. (garag)


Lesenswert?

@Wigbert

Das Packet ist heute angekommen, vielen Dank für deine Mühen. Ich hoffe
ich komme auch bald dazu den miniLA aufzubauen.

Noch eine kleine Frage:
Die grüne LED ist dann wohl für Power und die drei gelben LEDs für den
Status ?

Gruß
Garag

von Matthias S. (mat-sche)


Lesenswert?

Hallo Wigbert!

Zu erst einmal richtig großen Dank für Deinen Einsatz!!!
Heute habe ich mir die Sachen mal angeschaut und was soll ich sagen...
WAU ich bin erfreut! Zum Glück ist der kommende Freitag Feiertag und
hoffe das ich bald ein aufgebauten, funktionierenden miniLA habe!

Gruß
MAT

von Christoph N. (chrisn21)


Lesenswert?

Hallo Wigbert,

auch von mir einen großen Dank an Wigbert. Habe mein Paket gestern
erhalten und mir erstmal gleich alles angeschaut. Der Arbeitsaufwand den
du reingesteckt haben musst, muss ja echt gewaltig gewesen sein.
Ich werd mich wohl jetzt auch kommendes Wochenende ransetzen alles
zusammen zu löten.

Gruß
Chris

von Christian H. (chermes)


Lesenswert?

Hallo Wigbert,

auch von mir einen großen Dank für Deine Mühen. Werde mich die Tage
dranbegeben und den Lötkolben schwingen.

Gruß
Christian

von Guido (Gast)


Lesenswert?

Und auch von mir einen herzlichen Dank an Wigbert, werde dann
ebenfalls mit dem Bestücken anfangen.

Guido

von N. S. (sharpay)


Lesenswert?

Hallo Wigbert,

auch ich habe heute die Teile erhalten und werde mich die nächsten Tage
ans
Bestücken der Platine machen.

Gruß Norbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Dirk Braun

ja die Grüne LED ist für Spannungsversorgung.
Ist auf CPLD Test.jpg von mir sogar beschriftet.

Wigbert

von Matthias S. (mat-sche)


Lesenswert?

Hallo Leute,

ich bin gerade auf ein kleines Problem gestoßen:
der Oszillator von DigiKey passt leider nicht zu unserem Layout. Laut
Datenblatt ist dieser nicht kompatibel....
Hier mal das pdf: http://www.conwin.com/datasheets/sm/sm126.pdf
Was nun? Eigenverdrahtung :)

MAT

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

@Matthias S.

stimmt doch
Von Oben gesehen:
links +
rechts oben Signal
rechts unten GND

oder sehe ich was falsch?

(Bild von der 1. Sammelbestellung zur Vefügung gestellt.)

Wigbert

von Guido (Gast)


Lesenswert?

@Matthias S. und Wigbert

Nö, ist schon o.k. Hab den Oszillator eingelötet und getestet
und er liefert an Pin3 sein Ausgangssignal.

Guido

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

wir müssten wirklich ein neuen Thread aufmachen.
Wo gehört der aber hin?
Ich hab vom Aufbau ein paar Bilder schon vorbereitet.

Wigbert

von Ralf H. (heschdy)


Lesenswert?

Bin für Codesammlung.... denke das es dort am besten aufgehoben ist.

Auch von mir nochmal besten dank für deine mühe

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
ich hab die ersten Bilder in

Beitrag "miniLa Software"

hochgeladen.

ich denke auch Hardwarehinweise passen dort gut rein.

Wigbert

von Matthias S. (mat-sche)


Lesenswert?

Hallo,

na gut, dann habe ich die Beschreibung im PDF nicht richtig gedeutet,
noch mal glück gehabt :)!
Werde mal jetzt in den andern Thread reinschauen!

MAT

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Danke an Wigbert, mein Paket ist angekommen, alles sehr schoen verpackt,
fehlt halt noch ein bisschen was, so dass ich erstmal nicht testen kann.

Michael

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Wo finde ich denn jetzt das aktuelle Board, dass ich bestuecken kann?!
Auf der Homepage ist ein aehnliches, aber da sind zumindest im Bereich
des Quarzes Aenderungen vorhanden.... *soifz

Da kann einem echt die Lust vergehen wenn man jetzt ALLES
zusammenklauben darf und dann feststellt dass wieder nur proprietaere
Formate vorliegen, usw., man sollte das Zeug mal zusammentragen,
sinnvoll aufbereiten und dann eine Zusammenfassung mit Links/Quellen
schaffen, das ist ja ne Zumutung sonst.

von Michael K. (Gast)


Lesenswert?

> Wo finde ich denn jetzt das aktuelle Board, dass ich bestuecken kann?!
> Auf der Homepage ist ein aehnliches, aber da sind zumindest im Bereich
> des Quarzes Aenderungen vorhanden.... *soifz
Wenn du dir den anderen Thread durchliest oder zumindest -siehst, wirst
du die Daten finden...

> Da kann einem echt die Lust vergehen wenn man jetzt ALLES
> zusammenklauben darf und dann feststellt dass wieder nur proprietaere
> Formate vorliegen, usw., man sollte das Zeug mal zusammentragen,
> sinnvoll aufbereiten und dann eine Zusammenfassung mit Links/Quellen
> schaffen, das ist ja ne Zumutung sonst.
Das ist wohl generell ein bisschen ein Problem bei Open-Source-Sachen...
Zumindest mir geht es regelmäßig so, wenn ich Kostenloses nutzen will.

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Super Antwort. Ich plane also nochmal zwei Tage zur
Informationsbeschaffung ein. Das faengt schon gut an. Im anderen Thread
habe ich nur gefunden, was ich schon auf der Projekt-Homepage
ausgegraben habe. Keine Stueckliste, nichts. Naja dann bau ich es halt
mal zusammen und hoffe, dass die Informationen aktuell sind, bleibt mir
wohl nichts anderes uebrig.

von Michael K. (Gast)


Lesenswert?


von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael G.
mein Anhang hast Du,
dann dürfte der Programmer klar sein,
auch die Treiber.
Unter MiniLA findest Du die Orginalstückliste, die identisch ist
mit dem Board.

Ach ja, bedenke, wir machen alles ohne Gewinnorientierung,
Ich hätte auch alles schön aufbereiten können für teures Geld.

Also, wie kann ich helfen?

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael G. (linuxgeek)
hab den Anhang noch mal rübergeschickt.

Wigbert

von Guido (Gast)


Lesenswert?

@ Michael G.: Zum Bestücken brauchst du eigentlich nur die BOM
(mlaUSBbom.txt), der Stückplan ist ja auf der Platine aufgedruckt.
So hat es bei mir problemlos geklappt. Natürlich wäre es besser
wenn Schaltplan usw. mal von einem TinyCad-Nutzer in PDF exportiert
würden.

Guido

von Michael K. (Gast)


Lesenswert?

> Natürlich wäre es besser wenn Schaltplan usw. mal von einem TinyCad-Nutzer
> in PDF exportiert würden.
Schaltplan als PDF ist in der ZIP-Datei enthalten.

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Ich habe nur den Schaltplan von der Projektseite auf Sourceforge. Und
nach diesem werde ich mich jetzt auch richten muessen. Proprieatere
Formate sind generell (selbst auf der selben Plattform) wenig nuetzlich.

Naja das wird schon werden... hab sogar noch ein 1:1 Parallelkabel
gefunden fuer den Programmer. Bin mal gespannt ob es klappt... und
wieviele Nerven ich noch lassen muss ;)

Wigbert: Nichts fuer ungut, danke fuer die Hilfe.

Michael

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

So ich hab jetzt die Schaltung bis auf das SRAM und den 100MHz-Quarz
aufgebaut. Leider tut sich am USB-Bus garnichts. Der Quarz vom FT2232
schwingt auch nicht, die Kondensatoren sind aber OK. Mir erschliesst
sich die Beschaltung sowieso nicht so ganz, vor allem das nicht
programmierte EEPROM. Braucht der wirklich ein externes EEPROM? Dann
isses natuerlich kein Wunder, dass es nicht funktioniert. Oder wird der
EEPROM vom CPLD/Firmware programmiert?

von Guido (Gast)


Lesenswert?

@ Michael G.: Der Quarz muss laufen, dann sollte der FT2232
am USB gefunden werden. Auf der FTDI-Page ist ein Link zu
einer Linuxversion von USBView, ein Blick in /proc reicht
aber auch. Das EEPROM wird hierzu nicht gebraucht, das muss
später programmiert werden, damit die Software den MiniLA
findet.

Guido

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Und wie/mit was (Hardware, Softwae) programmiere ich das EEPROM? Da
brauch ich kein tool, am Bus tut sich nichts, demnach wird auch mit dem
Tool exakt nichts zu sehen sein. Und der Quarz laeuft nicht, obwohl
alles sauber geloetet ist.

von Guido (Gast)


Lesenswert?

Hast du Spannungsversorgung? Nur USB geht nicht, da
der CPLD zuviel Strom zieht.

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Huh?! Der CPLD hat mit dem FT2232 doch garnichts zu tun. Ich bitte hier
nicht irgendwelche Vermutungen zu posten, die doch nur ins Leere
fuehren.

Naja ich koennte ja jetzt mal versuchen, den CPLD zu programmieren,
nachdem ich das Parallelkabel geloetet habe. Aber das macht mich gerade
schon wieder alles wenig zuversichtlich.

von Guido (Gast)


Lesenswert?

Bob Grieb:

"The USB section is powered from the PC/USB bus connection.  The minila
is powered from an AC adapter.  If you connect the USB adapter to a PC
without the minila AC adapter plugged in, the USB interface signals will
be feeding voltage into an unpowered minila circuit.  I try to avoid
this
condition by always powering up the minila before I connect it to the
PC,
whether I am using the parallel port or USB interface."

Guido

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Ja ja natuerlich hat der Rest der Platine auch Strom, das bringt aber
nichts. Ich habe jetzt gemessen, ob eventuell irgendwo etwas
ueberbrueckt ist, Fehlanzeige. Und einen anderen 6MHz-Quarz habe ich
auch nicht hier.

Edit: Ich glaub den Fehler hab ich, der Pin scheint keinen Kontakt zu
haben. Mist aber auch. Ich berichte spaeter.

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

OK dieses Problem ist jetzt geloest, aber jetzt findet er den Programmer
nicht - war ja klar...!

GUI --- Auto connect to cable...
// *** BATCH CMD : setCable -port auto
AutoDetecting cable. Please wait.
PROGRESS_START - Starting Operation.
Reusing 78037341 key.
Reusing FC037341 key.
 Cable is LOCKED. Retrying...
 The cable is being used by another application.
 Please try opening the cable connection at a later time.
Reusing 79037341 key.
Reusing FD037341 key.
Connecting to cable (Parallel Port - parport1).
 WinDriver v9.00 Jungo (c) 1997 - 2007 Build Date: Mar 27 2007 X86 32bit
22:31:22.
Cable connection failed.
Reusing 7A037341 key.
Reusing FE037341 key.
Connecting to cable (Parallel Port - parport2).
 WinDriver v9.00 Jungo (c) 1997 - 2007 Build Date: Mar 27 2007 X86 32bit
22:31:22.
Cable connection failed.
Reusing 7B037341 key.
Reusing FF037341 key.
Connecting to cable (Parallel Port - parport3).
 WinDriver v9.00 Jungo (c) 1997 - 2007 Build Date: Mar 27 2007 X86 32bit
22:31:22.
Cable connection failed.
Reusing A0037341 key.
Reusing 24037341 key.
Connecting to cable (Usb Port - USB21).
Checking cable driver.
File version of /stuff4/apps/xilinx92/bin/lin/xusbdfwu.hex = 1030.
File version of /usr/share/xusbdfwu.hex = 1030.
 WinDriver v9.00 Jungo (c) 1997 - 2007 Build Date: Mar 27 2007 X86 32bit
22:31:22.
Cable connection failed.
Reusing B4037341 key.
Reusing 38037341 key.
Reusing B5037341 key.
Reusing 39037341 key.
Reusing B6037341 key.
Reusing 3A037341 key.
Reusing B7037341 key.
Reusing 3B037341 key.
PROGRESS_END - End Operation.
Elapsed time =     12 sec.
Cable autodetection failed.

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Lustig, unter "Slave Serial" kann ich eine Verbindun herstellen:

PROGRESS_START - Starting Operation.
Connecting to cable (Parallel Port - parport0).
 WinDriver v9.00 Jungo (c) 1997 - 2007 Build Date: Mar 27 2007 X86 32bit
22:31:22.
 LPT base address = 0378h.
 ECP base address = 0778h.
Cable connection established.

unter "Boundary Scan" allerdings nicht.
Toll... :(

von Guido (Gast)


Lesenswert?

Unter Linux? Dann alle Module die irgendwie mit parport und lpt
zusammenhängen mit rmmod behandeln. Der Treiber greift afaik
direkt auf die Hardware zu.

Guido

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Dann bekommt man normalerweise ein "device or ressource busy", aber das
Ding greift auf parport0 zu, das es ohne den parport-Treiber nicht gibt.
Naja versuchen kann ich es ja mal.

von Mick Durkin (Gast)


Lesenswert?

To Wigbert:

Hi, I saw this thread today and read through it with the help of
Babelfish (very strange!).

I realise I am probably too late, but can you tell me if/how I could get
a set of parts please?

Best regards and have a good year in 2009

Mick

von Michael K. (Gast)


Lesenswert?

Hi Mick,

unfortunately neither Wigbert nor me has a whole set of parts left. You
could have SRAM, oscillator and inductance from Wigbert and I could
order one or more PCBs for you if you like. PCB and SRAM are hard to
get, but the other parts are no big problem as you can purchase them at
Digikey.

Best regards,
Michael

von Mick Durkin (Gast)


Lesenswert?

To: Michael K.

Thanks for the fast answer. Yes, I would be interested in getting what I
can from you guys (that way I know there should be no compatibilty
issues). I guess I can source most, if not all, the other parts locally
from RS or Farnell here in UK.

So as not to clutter up this group, can I contact you and Wigbert off
line?
My e-mail is:-

mick(dot)durkin(at)napierdeltic(dot)demon(dot)co(dot)uk

Thanks

Mick

von Jarda (Gast)


Lesenswert?

To Michael K.:

  I have found this thread about minila and I would like to ask you, if
it would be possible to get one PCB. Please, let me know at: sayes (at)
seznam (dot) cz
  Thank you for your answer and best regards,
           Jarda H.

  P.S.: By the way, if somebody is interested in a complete kit, it
seems to be a new round of order placements at www (dot) mcu (dot) cz.
(The site is in Czech, but I can help to translate details if somebody
would like it.)

von Martin G. (mart)


Lesenswert?

Hallo,

gibt es noch einen Komplettbausatz zu kaufen oder sind schon alle weg?
Was kostet dieser nochmal?

Gruß,
Martin

von M. K. (kichi)


Lesenswert?

@ Jarda
Did you receive my email?


@ Martin
Ich habe dir eine PM geschrieben.

von Johannes L. (joejoe)


Lesenswert?

Martin G. wrote:
> Hallo,
>
> gibt es noch einen Komplettbausatz zu kaufen oder sind schon alle weg?
> Was kostet dieser nochmal?
>
> Gruß,
> Martin

Hallo,

das würde mich auch interessieren =)

Gruß
Johannes

PS: 666 Antwort :>

von Sepp H. (seppl1)


Lesenswert?

Hallo,

ich habe auch Interesse an einem Komplettbausatz. Wird es nochmal einen
geben?

Gruss,
Matthias

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
also ich stelle definitiv aus Zeitgründen keinen Bausatz mehr zusammen.
Ist einfach zu Anstrengend, denn ordentlich muss der Bausatz auch
zusammengestellt werden.


Wigbert

von M. K. (kichi)


Lesenswert?

> also ich stelle definitiv aus Zeitgründen keinen Bausatz mehr zusammen.
> Ist einfach zu Anstrengend, denn ordentlich muss der Bausatz auch
> zusammengestellt werden.
Dasselbe gilt für mich.

Das Einzige was ich mir vorstellen könnte wäre die Leiterplatten zu
bestellen. Entweder ihr kümmert euch dann selbst um die Bauteile oder
jemand anderes führt die Sammelbestellung durch und ich schicke
demjenigen die Platinen. Ich würde den Preis direkt weitergeben, ohne
Aufschlag. Rechnung kann ich aber keine ausstellen. Die Lieferanten der
restlichen Teile kann ich nennen.

Falls Interesse besteht: hier melden.

von Sepp H. (seppl1)


Lesenswert?

Hi,
ich habe Interesse an eine Leiterplatte.

Gruss,
Matthias

von Marius B. (majus)


Lesenswert?

Ich wäre, je nach Preis, auch an einer Leiterplatte interessiert!
An einem Komplettbausatz, je nach Preis :-), auch...

Majus

von Jarda (Gast)


Lesenswert?

@ Michael K.
  I have got it. My answer is in your PM.

von Sebastian (Gast)


Lesenswert?

Bei mir besteht auch Interesse an Leiterplatte oder Bausatz.

von Luky S. (luky)


Lesenswert?

Ich wäre auch an einem Bausatz interessiert...

von Johannes L. (joejoe)


Lesenswert?

Also wenn ich richtig gezählt habe sind bis jetzt 6 Interressenten für
einen Komplettbausatz und einer nur für eine Leiterplatte.

Das sollte an und für sich schon reichen, wenn sich jemand bereit
erklärt das zu bestellen.

Sind das dann die LPT, die USB oder die Kombiversionen (ich würde eine
von den letzteren bevorzugen)?

von Luky S. (luky)


Lesenswert?

Ich bräuchte unbedingt einen USB-Anschluss. Der Parallelport stirbt aus
bzw. ist schon mit anderen Geräten belegt.

von M. K. (kichi)


Lesenswert?

Johannes L. wrote:
> Sind das dann die LPT, die USB oder die Kombiversionen (ich würde eine
> von den letzteren bevorzugen)?

Je nachdem welche Platinen bestellt werden. Bei den beiden ersten
Sammelbestellungen ging es um die Kombiversion. Eine reine USB-Version
existiert meines Wissens nicht.

Wie gesagt: die Platinen für eine Sammelbestellung könnte ich (bei
Bedarf) bestellen und zur Verfügung stellen (spart die Einrichtkosten),
um die restlichen Teile muss sich aber jemand anderes kümmern...

Auf der Seite, die Jarda weiter oben genannt hat, suchen sie
Interessenten für Komplettsätze - falls also jemand tschechisch kann,
kann er sich auch dort anschließen... Evtl. könnte auch einer,
stellvertretend für ein paar andere, dort mitmachen und die Sachen dann
weiter verteilen.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

>Also wenn ich richtig gezählt habe sind bis jetzt 6 Interressenten für
>einen Komplettbausatz und einer nur für eine Leiterplatte.

>Das sollte an und für sich schon reichen, wenn sich jemand bereit
>erklärt das zu bestellen.

noch zu wenig, damit es für einen Bausatz-Sammelbestellung preislich
interessant wird.
Die CPLD's sind sonst zu teuer, und die Mindestbestellmenge des S-Rams
(den wir eingesetzt haben), wird nicht erreicht.
Es sollten in etwa 25 Bausätze zusammenkommen.

Wigbert

von Sepp H. (seppl1)


Lesenswert?

Hallo,

wenn es einen Bausatz gibt, nehme ich natürlich den. Ich hab nur
Interesse an eine Leiterplatte angemeldet, da es hies, es gibt keinen
Bausatz mehr.

Gruß,
Matthias

von M. K. (kichi)


Lesenswert?

Jetzt sollten alle (deutschsprachigen), die Interesse an einer Platine
angemeldet haben, eine Nachricht oder Email von mir bekommen haben.
Falls nicht, schreibt mir bitte eine Mail. Wenn ich dann die Stückzahl
weiß, kann ich euch den Preis mitteilen.

Ich werde noch einmal Platinen bestellen - allerdings ohne weitere
Bauteile. Bei Bedarf/Interesse bestelle ich auch Treiber- oder/und
Programmer-Platinen.

Falls sich genug Interessenten finden, kann natürlich auch jemand
anderes eine neue Sammelbestellung durchführen (die Platinen kann ich
be- und beistellen).

von M. K. (kichi)


Lesenswert?

@ Sebastian (Gast)
Meldest du dich bitte mal per Mail bei mir falls du noch Interesse an
einer Platine hast!?

von M. K. (kichi)


Lesenswert?

Ich habe mich jetzt endlich mal aufgerafft...
http://www.mikrocontroller.net/articles/MiniLA
Beteiligung erbeten...

von Luky S. (luky)


Lesenswert?

Ich hätte mal eine schnelle Frage: Zu wie viel % ist der CPLD voll?
Würde es auch mit einem XC95144XL-10TQG144C Baustein funktionieren? Den
gibts günstig bei Farnell.

von Guido (Gast)


Angehängte Dateien:

Lesenswert?

So sieht es bei der Zeitanalyse aus.

von Luky S. (luky)


Lesenswert?

Dann wirds leider nichts mit dem günstigeren, leicht erhältlichen Typ.
Muss ich irgendwo den größeren Bruder suchen...

von Иван S. (ivan)


Lesenswert?

Falls noch jemand benötigt wird würde auch ich den Bausatz (Kombi, habe
keinen Parallelport mehr auf dieser Kiste) bei euch mitbestellen, falls
ich es mir leisten kann. Allerdings bin ich nächste Woche nicht
erreichbar, da im Urlaub.

von Karl-heinz S. (cletus)


Lesenswert?

Bei mir siehts ähnlich aus. Gibts denn jemand der sowieso die Bauteile,
dies nicht bei Reichelt gibt, bestellt?

von Marius B. (majus)


Lesenswert?

Ich bin auch an den Bauteilen die es nicht bei Reichelt gibt
interessiert. Ich würde alle 2 mal nehmen!

Gruß
Majus

von M. K. (kichi)


Lesenswert?

> Gibts denn jemand der sowieso die Bauteile, dies nicht bei Reichelt gibt, >
bestellt?
Falls sich jemand für eine Sammelbestellung findet, "gebe ich meine
Interessenten gerne ab"... Wenn noch ein paar dazu kommen, könnte sich
das durchaus wieder lohnen.

Ich versuche den Artikel aufzuarbeiten, so dass alles klar und
nachvollziehbar ist. Im Moment ist das doch alles ein rechtes
Durcheinander, wie Michael weiter oben schon angemerkt hat.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
wieviel S-Rams hätten wir denn jetzt?
(Ich kann es wohl doch nicht ganz lassen.)

@Michael K.
Respeckt!! mit den Eintrag.
Mit dem Martinmann, hattest Du nicht was in der Schublade?

Wigbert

von Stephan H. (stephan-)


Lesenswert?

@Michael, Wigbert

was meinst Du, wäre es nicht Sinnvoll sich mal mit Andreas in Kontakt zu
setzen ?? Der könnte ein Formular für die Bestellung auf der Website
machen. Da kann sich jeder "angemeldete" Benutzer einschreiben.
Ich würde 2 Grundvarianten darstellen. Platine und Platine mit CPLD,
RAM, FTDI und Oszi. evtl noch die Grabber von EZHook.
( alles was schwer zu kiriegen ist )
Als Mini Bausatz sozusagen. Das Kleinvieh kriegt man ja eh überall.

Gruß

von Stephan H. (stephan-)


Lesenswert?

ps.: ein kleiner "CountDown" Balken um zu sehen was noch an Bestellungen
fehlt. Wenn die Bestellung raus ist, geht der Spaß von vorn los.

von Karl-heinz S. (cletus)


Lesenswert?

Gibts denn irgendwen, der den CLPD und das S-RAM für die aktuelle
Bestellung bestellen mag?

Ich habe leider nicht die Möglichkeit, bei den Distributoren
einzukaufen.

Wenn der jeweilige eine kleine Gebühr nimmt, wäre mir das auch recht; er
hat ja wirklich Stress damit.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

>was meinst Du, wäre es nicht Sinnvoll sich mal mit Andreas in Kontakt zu
>setzen ?? Der könnte ein Formular für die Bestellung auf der Website
>machen.

keine Ahnung ob das geht,mal sehen ob sich Michael äussert.
Wenn dann schon richtig. Mich Interessiert hinten nur die Summe
der Bauelemente. Also jeder was er braucht.Im Sinne eine
flächendeckenden
Erfolges,sollte dann jeder auch aus einer Hand die Bauteile bekommen.

Also Leute kriegen wir in etwa 20 Bausätze zusammen.

Wigbert

von Hauke R. (lafkaschar) Benutzerseite


Lesenswert?

Ich bräuchte einen CPLD weil ich meinen wohl zerschossen habe :/

von M. K. (kichi)


Lesenswert?

@ Stephan Henning
Frag Andreas... :P
Das Problem wird sein, dass sich trotzdem jemand finden muss, der das
Ganze dann organisiert. Oder meinst du er soll es direkt im Shop
anbieten?

@ Wigbert
Die Daten vom "guten" Programmer lade ich noch hoch - ich hatte gestern
abend keine Lust mehr. Du darfst dich gerne am Artikel beteiligen - du
hast ja auch Erfahrung im "Sammelbestellen".

@ Karl-heinz Strunk
Bei Digikey kannst du auch als Privatmann bestellen. Leider gibt es da
keinen passenden SRAM.

von Michael B. (Gast)


Lesenswert?

Ich wär auch an einem kompletten Set interresiert, sonst aber auch nur
and der LP wenn nichts zusammenkommt

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael K.
na,ja wenn es ein Martinmann sein soll, es könnten ja beide angeboten
werden, sollte auch ein Warenkorb bei Reichelt angelegt werden.
Es sollten auch eine überarbeitete Platine für Extern (Treiber)
angeboten werden.
Ein paar Sachen würden noch in der Stückliste zukommen

>Das Problem wird sein, dass sich trotzdem jemand finden muss, der das
>Ganze dann organisiert

wenn ich mir das "Elend" noch eine weile ansehe...
mal sehen ob noch ein paar Interessenten zukommen.

Wigbert

von M. K. (kichi)


Lesenswert?

Ich glaube Digikey hat doch passende SRAMs:
IDT71V3577S75PFG8
IS61LF25636A-7.5TQLI
IS61LF51236A-7.5TQLI
könnten in Frage kommen (ich habe nicht genauer verglichen) und sind
verfügbar.

Desweiteren gibt's noch welche mit ZBT, wobei ich nicht weiß was das ist
und ob die eingesetzt werden können.

Damit wären alle Teile (außer den Platinen) bei Reichelt und Digikey zu
bekommen - auch für Leute ohne Gewerbe. Das mit den SRAMs muss aber
nochmal überprüft werden.


@ Wigbert
Bei einer Platine für martiniman's Version würden noch Einmalkosten dazu
kommen, die das Ganze verteuern. Keine Ahnung inwiefern das dann noch
interessant ist. Generell spricht aber nichts dagegen.

Entsprechende Treiber müssten entwickelt werden - Freiwillige vor...
Auch hier kommen dann aber noch Einmalkosten dazu.

Was fehlt noch in der Stückliste?

> wenn ich mir das "Elend" noch eine weile ansehe...
> mal sehen ob noch ein paar Interessenten zukommen.
Dass du dann aber nicht uns die Schuld gibst... ;)

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael K.
>Bei einer Platine für martiniman's Version würden noch Einmalkosten dazu
>kommen, die das Ganze verteuern
Also, ich fand die Preise mit Einrichtungskosten bei 20-30 Stück
Platinen bezahlbar.

>Ich glaube Digikey hat doch passende SRAMs
die orginal verwendeten S-Rams sind Beschaffbar.

***** Gut ich ruf da an!!*******

>Entsprechende Treiber müssten entwickelt werden
na ja wer sollte das wohl machen. Wen Du etwas Zeit hättest und
ich würde mich auch mal hinsetzen...

>Was fehlt noch in der Stückliste
Der Kühlkörper, Steckernetzteil, Gehäuse Treiber. Nichts berauschendes
aber zur Auswahl stellen

von Marius B. (majus)


Lesenswert?

Das sieht ja ganz nach einer dritten Bestellrunde aus...

Ich bin (wenn dadurch die Platinenbestellung bei kichi annuliert wird
:-)) bei 2 Sets dabei.

@wigbert
>die orginal verwendeten S-Rams sind Beschaffbar.
aber nicht bei Digikey, oder doch?

@alle
Wie sieht das mit den Greifern aus? Die waren doch auch von Digikey
letztes mal, oder?


Gruß
Majus

von stephan (Gast)


Lesenswert?

jo, und Digikey gibts jetzt auch bei Segor in Bln.
Hatte ich ja damals schon gesagt.
Ich will sie nicht mehr missen.

von stephan (Gast)


Lesenswert?

wie wäre es denn diesmal mit einer kleineren Variante ??
8 oder 16 Kanäle ?? Macht das CPLD billiger. 95144 zB.
Die PC Soft bleibt so.

von Karl-heinz S. (cletus)


Lesenswert?

Nehmt mich bitte auf:

1x Bauteile für ein Set, wenns geht mit USB.


Ob das jetzt mit den Reichelt-Teilen oder ohne bestellt wird, ist mir
egal. Wenn jemand das Hühnerfutter sowieso zu Hause hat und die
Sammelbestellung durchführen will, kann er mir das gerne mitverkaufen.


Die Platinen habe ich schon bei Myscha bestellt, vielleicht sollten wir
das von den Bauteilen trennen.

von Karl-heinz S. (cletus)


Lesenswert?

stephan wrote:
> wie wäre es denn diesmal mit einer kleineren Variante ??
> 8 oder 16 Kanäle ?? Macht das CPLD billiger. 95144 zB.
> Die PC Soft bleibt so.

Bitte keine Variationen, das bringt jetzt alles durcheinander. Ich freue
mich gerade, dass alles erstaunlich unkompliziert läuft. (Die paar Euros
machen's eh nicht)

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

>jo, und Digikey gibts jetzt auch bei Segor in Bln
ich muss Dich enttäuschen, ich hatte damals kein Glück.

>Bitte keine Variationen
würde ich in dem Kreis hier abraten. Nicht getestet usw.

Wigbert

von stephan (Gast)


Lesenswert?

war die letzte Aussage eines Mitarbeiters von Segor (guter Bekannter).
Leider ist er nicht mehr dort.
Mit Krediitkarte sollte es aber auch direkt bei EZHook gehen.

von Bastler (Gast)


Lesenswert?

Hallo,

also falls ich noch nicht zu spät bin! Ich hätte auch Interesse an einem
Komplettbausatz. Würde den auch sicher nehmen!

Gruß Martin

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
ich hab wegen den S-Rams mit EBV telefoniert.
Nach Aussage der Sachbearbeiterin sind die Dinger nicht mehr
im Lager, Bestellungen liegen nicht vor, so das eine
Mindestabnahme von 2500 Stück wäre. Zu früh gefreut.
Aber das kann morgen wieder ganz anders sein.

Wigbert

von Sepp H. (seppl1)


Lesenswert?

Hallo,

gibt es jetzt eigentlich eine neue Sammelbestellung? Bei den neuesten
Beiträgen verliere ich etwas den Überblick ... Oder geht es darum, wo
man das SRAM herbekommt. Der Rest scheint wohl problemlos bei Digikey
erhältlich zu sein.

Gruss,
Matthias

von Jochen .. (nevtag)


Lesenswert?

Moin!

Wenn eine Sammelbestellung zustande kommt, beteilige ich mich.

1x vollständig, USB

Viele Grüße
Jochen

von Wolfgang R. (portside)


Lesenswert?

Hallo,

ja Digikey hat RAMS aber die von kichi vorgeschlagenen sind alle 36-bit
RAM. In der minila Mailling Liste  hat sich die Meinung gefestigt dass
die vier nicht verwendeten Datenleitungen mit 100k auf festes Potential
gelegt werden sollen. Alle aktuellen Layouts sehen das nicht vor.

Aber seht euch mal Digikey Bestell Nummer CY7C1338G-117AXCT-ND an.
Lagerbestand zur Zeit 0 aber Liefertermin voraussichtlich 12.3.2009 wenn
man 10St bestellt.

Irgendwie leben wir hier was Bauteilversorgung betrifft schon noch in
der Diaspora, in Amiland gibt es avnetexpress.avnet.com da gibts viel
mehr in kleinen Stückzahlen wenn nur die hohen Versandkosten nicht wären
ca $70.

Hat schon jemand getestet ob der jetzige CPLD die 256k Speicher mit
100MHz noch schafft.

Wolfgang

von Matthias N. (vbchaos)


Lesenswert?

Ich würde mich auch einschreiben wollen, wenn möglich für ein
komplettpaket mit USB. Ich hab allerdings noch nichts vom Preis gelesen
hier, daher würde meine anmeldung erstmal unter vorbehalt laufen bis ich
weiss, ob ichs mir leisten kann :)

von Steffen (Gast)


Lesenswert?

Schade, dass sich nicht jemand mit einer "vernünftigen"
Gewinnorientierung dieser Thematik angenommen hat. Es gibt doch auch
hier aus dem Forum einige, die einen eigenen Webshop haben.

Steffen

von Thomas P. (topla)


Lesenswert?

Ich würde mich auch mit einem Komplettbausatz (USB) beteiligen wollen.

Gruß
Thomas

von Johannes L. (jola)


Lesenswert?

Ich hätte Interesse an einem Komplettpaket mit USB (ebenfalls unter
Vorbehalt, kommt auf die Kosten an).

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi
also um Michael zu entlasten, (nochmals Dank für Deine hervorragende
Vorarbeit) werde ich Unterstützung geben.

***** BEDENKE: Wir machen das NICHT Gewinnorientiert, *******
     und in unserer Freizeit, so das der zeitliche Ablauf
           nicht vorrausplanbar ist und es ist eine
      Mindestteilnehmeranzahl für den Bausatz notwendig.

Für die Erstellung einer neuen Bauteilliste hätte ich gern von jedem
Bausatz, Teilesatz-Interessenten eine Mail.

       ******** Elektro-Picht(ät)gmx.de.********

Es wird dann wie gehabt eine Exeldatei zurückgesand,wo jeder seinen
Wunsch Komplettsatz, oder Teile eintragen kann.
Sonst sehe ich hier auch nicht mehr durch.


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Da war jemand schnell.
ach ja, wenn möglich vollen Namen angeben und E-Maildresse,
wenn sich jemand übers Forum meldet.
Ich bereite die Exeldatei Namengebunden vor.


Wigbert

von Arndt (Gast)


Lesenswert?

Jetzt auch mal ein Lob an Wiegbert.
Ich habe noch nie einen so ordentlich zusammengestellten Bausatz
erhalten, super Arbeit. Alles dabei und ordentlich beschriftet.
Ich würde sagen für einen Bausatz mit dieser Qualität darf auch bei dem
der die Arbeit hat, etwas hängen bleiben.
Arndt

von M. K. (kichi)


Lesenswert?

> ja Digikey hat RAMS aber die von kichi vorgeschlagenen sind alle 36-bit
> RAM. In der minila Mailling Liste  hat sich die Meinung gefestigt dass
> die vier nicht verwendeten Datenleitungen mit 100k auf festes Potential
> gelegt werden sollen. Alle aktuellen Layouts sehen das nicht vor.

Damit hast du recht. Es kann sein, dass der Stromverbrauch durch die
offenen Ein-/Ausgänge unnötig ansteigt. In der Nähe der besagten 4 Pins
gibt es jeweils einen Masse-Pin samt Durchkontaktierung. Falls kein x32
RAM zu bekommen ist könnte man dort jeweils einen 0805- oder
0603-Widerstand einfügen. Sieht dann zwar nicht schön aus, würde aber
seinen Zweck erfüllen. Ich werde das bei Gelegenheit machen und per Bild
im Artikel dokumentieren.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

es haben sich bisher >10 Interessenten für MiniLA Bausatz/Teile
gemeldet. Ich bin beeindruckt.

***** Damit sollte die 3. Sammelbestellung ******
              gestartet werden.

Sämtliche Bestellungen werden über mich gehen, auch die Platinen.
Michael wäre einverstanden und ich bin auch in der Lage korrekte
Rechnungen auszustellen.

Noch mal zum Ablauf:
Ich werde die nächsten Tage alle Preise bei Lieferanten nochmals
abfragen.
Ab ca.KW 9 bekommt jeder eine Exeldatei, wobei ich je nach Anfrage,
schon die Bauteile markiere. Jeder korrigiert notfalls seine Datei und
macht daraus eine Bestellung. Dann bekommt jeder eine Proformarechnung,
die im Orginal dann beim Paket beigelegt wird, und kann sein Betrag
einzahlen.
In der Regel vergehen max.21 Tage zwischen Zahlungseingang und Versand.
(Paar Tage Lieferzeit und dann eintüten)
Die Vorbereitungen werden sich noch ein paar Tage hinziehen und die
Proformarechnung wird erst versendet, wenn alles klar ist.
Zwischenzeitlich können sich gerne noch einige Interessenten melden.

Wigbert

von Marius B. (majus)


Lesenswert?

Wow,
freut mich das du es wieder machst.
Dann kann ja damit gerechnet werden, das es klappt :-)

Der Vollständigkeit halber: Ich bin nicht nur an einem, sondern an zwei
Bausätzen interessiert!

Gruß
Majus

von Christian E. (engel24)


Lesenswert?

Hallo,

haette auch Interesse an einem Komplettbausatz mit USB.

Kannst Du bitte einfach mal eine Hausnummer für den möglichen Preis
nennen?
Habe keinerlei Gefühl, was da preislich auf mich zukommen kann.

Gruß aus Wolfsburg

Christian

von Karl-heinz S. (cletus)


Lesenswert?

Wie ist eigentlich die Meinung?


Soll man ein wenig Werbung dafür machen und dann vielleicht einen
Bausatz mehr bestellen oder evrursacht das dann unverhältnissmäßige
Kosten?

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
also je mehr Bausätze desto Preiswerter. Ich gehe auch davon aus das
sich
noch einige melden.
Preis ist so eine Sache, je nach Bausatzausstattung.
Der reine MiniLA hatte damals etwa 70 Euro gekosten, mit dem "vollen
Zubehör" werden daraus durchaus 150 Euro.(Anzahl der Grabber usw.)
Ich würde einfach die Datei abwarten, da steht alles aufgelistet drauf.

Wigbert

von Karl-heinz S. (cletus)


Lesenswert?

OK, ich spreche dann mal ein paar Kollegen auch drauf an, ich würde dann
einfach in meiner Excelliste die Zahl erhöhen und gut. So hast du dann
ein Paket weniger zu vershcicken ;-)

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Karl-heinz Strunk (cletus)
immer ran.
>So hast du dann ein Paket weniger zu vershcicken
dann schick mir mehrehre Exellisten zurück, und mehrehre Bausätze
werden in ein Paket verpackt. Will sicher auch jeder Seine Bauteile
+ Rechnung haben.

Wigbert

von Johannes L. (joejoe)


Lesenswert?

hätte auch Interesse an einem Bausatz (USB)

wie sieht es mit den Grabbern (die Klemmen?) aus? Bekommt man die auch
beim C oder R?
Hatte vor mir erstmal nur ein Paar (16 Kanäle + paar GND) zu holen und
dann ggf welche nach zu kaufen.

von El Patron B. (bastihh)


Lesenswert?

also ich hätte ebenfalls Interesse an einem USB Bausatz. Bevor ich
allerdings 100% zusage, würde es mich doch schon interessieren wie es
mit den Kosten letztenendes ausschaut.
Bzw ob es bei der ca 150,00EUR + - (versteht sich) bleibt.
Grüße

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
jetzt bitte nicht den Thread zumüllen, mit fragen die sich durch
die Liste selbst erklären.
-Ich biete auch alternativ günstige Grabber an.
-Es verpflichtet sich natürlich auch niemand den Bausatz
 /Bauteile zu kaufen.

Erst mal keine Gedanken machen, wir (Micha +Ich) machen das schon.

Wigbert

von Dirk B. (garag)


Lesenswert?

Moin moin,
ich hätte auch Interesse an einem Bausatz mit USB. Bei der zweiten
Sammelbestellung war ich schon dabei und muß sagen, dass alles super
gelaufen ist.

Ich warte dann mal auf das Excel Sheet.

Post bitte an: Garag (at) everwait (dot) de

Gruß
Dirk

von Alexander G. (pyro-ag)


Lesenswert?

hi,
ich hätte auch interesse am kompletten bausatz, also mainboard (inkl
USB), programmer, treiber (5x).

mfg
pyro-AG

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
zwischenzeilich ist der MiniLA-Interessentenkreis auf über
15 Teilnehmer gewachsen.
Könnten aber noch ein paar mehr sein.
Auch sind Lichtblicke bei der Beschaffung der S-Rams zu erkennen.

Wigbert

von Karl-heinz S. (cletus)


Lesenswert?

Super!

Noch einmal danke!

Ich freue mich schon ;-)

von Michael B. (bubi)


Lesenswert?

Hallo, hab dir schonmal eine E-Mail geschickt, aber da ich keine
Bestätigung bekommen habe hier nochmal (kann ja im Spam gelandet sein
oder ähnliches)

Einen miniLA und 2x Treiber (Treiber standen glaub ich nicht in der PM).
Bin nächste Woche zwar im Urlaub aber für KW9 hab ich ja noch Zeit ;)

Und Hut ab das du sowas machst, vielen Dank :)
Kontakt

michael . bubestinger a t gmx . at

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
ich sammel erst mal die Interessenten.
Bestätigen tu ich keine E-Mail. Wenn die Exel-Datei raus sind,
kündige ich das an, und wer keine bekommen hat, der möge sich dann
melden. Die Verfahrensweise sollte für jeden sicher sein.
Sollte jemand seine Datei nicht zurückschicken, wird er mehrmals
erinnert.
Auch kein Problem.
Wär länger in Urlaub fährt, hatte in der letzten
Sammelbestellung darauf hingewiesen, und auch sein Bausatz wunschgemäss
bekommen.

@Michael B. (bubi)
auch Du bist vorgemerkt.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
die Sammelbestellung wird richtig Interessant.
Es kommen ständig Interessenten zu.

Wie gesagt, ich bestätige erstmal keine E-Mail,
schon das Einpflegen der Daten, Name usw. erfordert den ganzen
Mann(Frau)

Wigbert

von john (Gast)


Lesenswert?

Mal ne generelle frage: darf ich denn die platinen einfach nachbauen
oder verstösst das gegen irgendwelche lizenzen? hätte selber kein
problem jetzt 200 stück fertigen zu lassen, dann kost das acuh nciht
mehr die welt, und bedarf gibt es weltweit ja genug. reisse mcih da aber
acuh nciht drum. anders gefragt: warum baut ihr nciht gleich 200+
platinen. oder darf man das eigentlich nciht (lizenz, etc.)


@wigbert:
habe ich die rechnung auch mit märchensteuer, bzw hast du ne ust-id??

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
also ich leg mir keine 200 Platinen hin.

>habe ich die rechnung auch mit märchensteuer, bzw hast du ne ust-id??
Ja

Wigbert

von Georg H. (schurli87)


Lesenswert?

Hallo

Weiß jemand welchen XC95288XL mann für die schaltung braucht?

XC95288XL-6TQ144C
XC95288XL-7TQ144C
XC95288XL-10TQ144C

mfg

von Gast (Gast)


Lesenswert?

Den schnellsten und teuersten (XC95288XL-6TQ144C).

von Georg H. (schurli87)


Lesenswert?

Benötigt man umbedingt diesen, oder bringt auch ein langsamerer die
benötigte Performance?

von Wolfgang R. (portside)


Lesenswert?

Lass das Design durch ISE laufen
-7 bringt nur max 65MHz clock
-10 maximal 50MHz sofern die Abschätzungen des Tools stimmen?

von schurli87 (Gast)


Lesenswert?

aha, wusste nicht dass es sogar von xilinx ein Tool gibt. Danke

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
Leute macht mir mal nicht das Leben so schwer.
Wäre schön, wenn ich den richtigen Namen und Emailadresse
hätte.

Also liebe MiniLA-Interessenten, nur, die sich noch nicht gemeldet
haben.

nochmal meine Emailadr.

Elektro-Picht(ät)gmx.de

Dank Euch


Wigbert

von Peter M. (pmahlknecht)


Lesenswert?

Hallo Wigbert,
könntest du bitte den Schaltplan für die Extern-Platine hier einstellen?
Grüße Peter

von Michael B. (bubi)


Lesenswert?

Schöne Auflistung.
Ich finde bei Westfalia keine Grabber, kannst du mir die bitte mal
posten?

LG,
Michael

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Peter Mahlknecht (pmahlknecht)

aber sicher doch
vom Mini-LA kommend Pin 3,7,9 gehen an Eingang(CLKO,X8;TRIGO) des
Treibers
                    Pin 1,5 kommen von Ausgang(ECLK,ETRG) des Treibers


@Michael B. (bubi)

achja IC-Testclip, eben waren sie noch da.

Wigbert

von Michael B. (bubi)


Lesenswert?

Dankeschön, mit IC-Testclip hab ich sie auch gefunden.
Die schaun wirklich viel billiger aus als die XKM :)

von Michael B. (bubi)


Lesenswert?

https://www.pctestinstruments.com/order.htm

Hier nochmal ein Link... hier kosten die Grabber 1.75. Weiter oben find
ich nix zu diesem Anbieter, die sind zwar ned bunter aber ~1/2 halt

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Michael B. (bubi)

auf den ersten Blick sieht alles schön aus. Bei Digikey ist der
Versand = 0
Wenn ich ein paar schwarze Grabber +Versand....
mal sehen was zusammenkommt. Nach meiner Erfahrung werden die
bunten Grabber gerne genommen.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

mir ist ein Fehler unterlaufen, ich hatte die Digikey Preise
in Dollar erwischt.Ich lösch den falschen Thead.

anbei die überarbeitete Preisaufstellung der Mini-LA Sammelbestellung.

was ist neu?
auf jeden Fall die Preisentwicklung, nach oben hin.
Wenn ich mir nur den CPLD bei Digikey anschaue...
S-Ram's sind gleicher Typ, aber "Kommerziell",
Oszillatoren sind von eine anderen Hersteller,
Parameter entsprechen den angegebenen Typ des Mini-LA-Erfinders,
und wurden für den Mini-LA erfolgreich eingesetzt.
Reichelt Hauptteil hat jetzt ein USB-Kabel bei.
Bauelemente Extern/Treiber umfasst sämtliche Bauelemente für
4 X Treiberplatinen und 1 X Externplatine. Ich hab das nicht mehr
getrennt und der Kabelsatz ist dort mit drin.
Wichtig war mir, für die Treiber/Extern Gehäuse anzubieten.
Steckernetzteil sollte kein Schaltregler-Netzteil sein,
deshalb wurde ein Universal-Steckernetzteil 1A ausgewählt

Es bekommt JEDER , der angefragt hat, in der nächsten Woche
eine Exelliste, nach Bedarf ändern und zurücksenden.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

zwischenzeilich sollten alle Voranmeldungen ein Exelliste per
E-Mail erhalten haben.

######  Wenn jemand bis jetzt keine Exelliste bekommen hat,  ######
        bitte bei mir melden. E-Mail siehe weiter oben.

Einige Bestätigungen sind angekommen, auch einige Absagen was
mich ein bischen traurig stimmt...

Da die CPLD's erst Ende März bei Digikey zu haben sind,
würde ich auf Bestell-Rückantwort die kommende Woche noch warten.

Michael hat zwischenzeitlich die Extern-Platine mal wieder
professionell geroutet(wie mach ich das je wieder gut), so das
diese, neu dazu gekommene Platine, auch vorbereitet ist.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

ich beginne in der nächsten Woche mit dem Zusenden der Rechnungen.
Vorher werde ich, wo notwendig Versand und Lieferadresse erfragen.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
nachgerechnet sind alle Rückantworten. Hatte sich bei 2 Dateien
ein Fehler eingeschlichen. Von der Summe her, nicht der Rede wert.

Ich kann beim besten Willen einige Adressen nicht finden.
Meine Schuld, hätte ich mal eine 2.Seite der Exel-Datei vorbereitet.

Da ich die Woche über mit mein Job beschäftigt war(Sorry, das ich
Arbeit habe), hole ich die Adressenanfrage per Mail am Wochenende
nach.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
wo die Adressen mir fehlen, müsste jetzt ein E-Mail angekommen
sein.

Wigbert

von Christian E. (engel24)


Lesenswert?

Hallo,

muss ich nervös werden, wenn ich noch nicht etwas von Wigbert gehört
habe??
Hatte die Excelliste an Wigbert zurück gesandt und noch keine Email
bzgl. Adresse bzw. eine Rechnung bekommen?

Kann mir jemand einen Hinweis geben?

Gruß

Christian

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Laß dem Wigbert etwas Zeit. Die letzte Sammelbestellung lief perfekt.

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Christian Engel (engel24)
>muss ich nervös werden

musst Du nicht, Deine Adresse hab ich, auch alle anderen Adressen.
Prima.
Die Rechnungen gehen ab heute Abend raus. Ich schicke auch jeden nochmal
seine Liste, damit die Summen nachvollziehbar sind.
Freitag wird auch der letzte seine Rechnung haben. Dann frage ich im
Forum noch mal nach, ob noch jemand Geld loswerden will.

Die Orginalrechnung bekommt jeder mit der Lieferung noch mal mit.

Eigentlich sollte ich jeden Interessenten erwischen.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
vielleicht noch etwas Generelles.

Nach Geldeingang wird die Bestellung ausgelöst.

Die Lieferzeit der Bestellungen liegt bei 7-14 Tage.
Dann müssen von mir ein paar Tausend Bauelemente eingetütet werden,
und verschickt werden. Das dauert auch noch mal ca. 7-14 Tage.

Wigbert

von Marius B. (majus)


Lesenswert?

Also,
ihr habt Wigbert gehört. Schnell überweisen, dann haben alle was davon.
:-)
Ich freu mich jetzt schon auf den Bausatz!

Gruß,
Majus

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

Rechnungen sind alle raus. Wer keine bekommen hat, bitte melden.

Ich gehe mal davon aus, das ab nächste Woche die Reichelt Teile
schon getütet werden. Ist eigentlich auch die Hauptarbeit.

Übrigens: Micha und ich haben uns vorgenommen, diesmal eine
aktuelle Datei aller Schaltungen, Boards, Bilder usw. mit beizulegen.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,
soweit sollte das mit Adressen + Kontaktdaten erledigt sein.
Prima.

Ich werde ab nächste Woche 2x, ca. Mittwoch + Freitag über den
Stand der Sammelbestellung hier berichten.

Am Wochenende werden die Warenkörbe schon eingerichtet.
(Alleine das Bauteile- Auszählen, dauerte Stunden.)

******* Wochenende wäre, für nicht angemeldete Interessenten **********
        die letzte Möglichkeit, sich noch einzutragen.


Wigbert

von Stephan H. (stephan-)


Lesenswert?

@Wigbert,
ich möchte nicht mit Dir tasuchen.
Meine Hochachtung für Deine Bemühungen!!!
ps.: Ich hatte ja auch überlegt, aber mein 40 Mhz LA sollte reichen.

von Marius B. (majus)


Lesenswert?

Das hört sich wirklich nach viel Arbeit an!
Wieviele Bestellungen sind es denn jetzt insgesammt geworden? Rein der
Neugierde halber...

Gruß
Majus

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Marius B. (majus)

>Wieviele Bestellungen sind es denn jetzt insgesammt geworden?

na ja das will eigentlich keiner wissen. Zu wenig.
Kann man auch nicht verallgemeinern. Einige wollen nur Platinen,
andere dann nur Spezialbauteile. Und es wird auch das "Volle Programm"
angefordert.

Mal sehen, wieviel MiniLA's dann auf diesen Planeten mehr gibt.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

es fehlen mir noch ein paar Zahlungseingänge.
Das stimmt mich etwas traurig. Ich werde nochmals per E-Mail
nachhaken, aber max. bis Freitag sollte dann eine Rückantwort da
sein. Immerhin richten sich danach die Anzahl einiger Bauteile
und Platinen und die Bestellungen müssen Wochenende raus.
Länger kann ich nicht warten.

Reichelt ist bestellt, sodass die Kleinteile Wochenende getütet
werden. Auch der Kleinkram wie Kühlkörper, Multiplexer, Netzteile
usw. sind unterwegs.
Michael stellt schon munter Dateien zusammen, die dann auf
CD/DVD mit versendet werden.

Wigbert

von Mathieu (Gast)


Lesenswert?

Hi, i don't really understand German but I'm interrested in making a
MiniLA. Do you have some PCB left ? I think the RAM used in the MiniLA
is now obsolete do some one have 2 spares for me (2x RAM) ? And those
littel hook seem to do a great job how much for 20 ? What will be the
shipping price to Canada,Québec ?

Thanks

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

@Mathieu (Gast)

Hi,
Please contact me to E-Mail:

Elektro-Picht@gmx.de

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

die Reichelt Bauteile sind eingetroffen.

Und damit ist MEIN Wochenende gelaufen.

Eine Position wurde verkehrt eingetütet(eine Sorte Pfostenstecker)
ist aber schon mit R. geklärt und wird getauscht.

Bis auf ein Interessenten, hab ich alle erreicht. Das kann mich jetzt
aber nicht mehr aufhalten, und die Restbestellungen gehen Wochenende
raus.

Ich stell mal ein Bild rein, wie alles anfängt....


Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

die letzten Bestellungen sind endgültig raus, und damit ist die
Teilnehmerzahl fest.

Fehllieferung von Reichelt ist korrigiert zurück.
Bauelemente sind soweit sortiert, beschriftet, eingetütet.
S-Rams, Oszillatoren sind eingetroffen.

Wigbert

von Philipp (Gast)


Lesenswert?

Toll, Danke!

Ich freue mich schon ;-)

von Marius B. (majus)


Lesenswert?

Hallo,
gibt es schon etwas Neues von der Bestellfront?
Kann ich schon den Lötkolben vorheizen?

Gruß
Marius

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

Platinen +Kühlkörper sind für 16 KW bestätigt.
Digikey-Teile  hat die Staaten verlassen, und bewegt sich in meine
Richtung.
Netzteile sind von Pollin angekommen und die Teile wie Hauptteil,
Programmer und Treiber sind komplett verpackt.

Vor Ostern macht so richtig wohl keiner ein Figer krumm.

Ich mach das dann mal noch ein bischen spannend.

Wie Ihr wisst, werden alle Unterlagen auf eine CD bei sein.
Ich hänge jetzt jedes mal noch ein erklärendes Bild an.

Das Bestücken der Platine sollte mit Gleichrichtung, Abblock-C's
und die Programmer-Drahtbrücken begonnen werden. Die Programmer
Drahtbrücken enden unter dem CPLD und dürfen keinesfalls vorstehen,
sonst hängt der CPLD später in der Luft. Es ist ein 10pol. 10cm langes
Flachbandkabel beim Programmer mit bei, 4 Adern mit Schere oder so
abtrennen, und die abgetrennten Adern können für die Brücken verwendet
werden.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Ich sehe gerade, mein Beitrag vom Freitag ist weg.
Sorry. Ich hab am Samstag die Segor Teile von Berlin abgeholt.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

es sind nur noch die Multiplexer und die Platinen unterwegs.

Digikey hatte ein paar Tüten falsche Grabber mitgeliefert, sollte
aber nach deren Aussage, nächste Woche korrigiert sein.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,
die meisten Fragen kommen Erfahrungsgemäss zu den Bauteilen Treiber.
Anbei mal den Inhalt dieser Verpackung.

Es sind 7 Tüten (genaugenommen sind die IC-Sockel im Riegel)
in der Tüte Treiber. Die Klammer in der Liste, sagt aus, was in einer
Tüte zusammengefasst ist.
Warum 42 FLK-Gold(das sind die Steckkontakte für die Grabber)
Ich gehe davon aus das jeder Treiber 8x Eingang und 1xGND benötigt.
Extern hat dann 5xEin/Ausgang 1xGND (letzte Spalte)
In der vorhergehenden Sammelbestellung wurde zur Isolierung der FLK
Schrumpfschlauch zugegeben. Ihr werdet dafür jetzt die Gehäuse FL1T
dafür vorfinden.

Die bunten Kabel sind die Messeite. Die 132cm muss dann in 33cm
geschnitten werden. Das graue Kabel dann in 25cm länge.

Wenn die Spannungsverorgung des MiniLA Boardes läuft, Programmerbrücken
aufgelötet, wird der CPLD, nur der CPLD, aufgelötet. Pinkontrolle auf
Kurzschluss und Boardverbindung war OK, sollte mit einer Strombegrenzung
zugeschaltet werden(Kfz-Glühlampe in Reihe, geht notfalls auch).
Der Programmer wird dann mit sein Kabel 1:1 angesteckt.
Mit dem Programm IMPACT aus Xilinx ISE muss nun der CPLD erkannt werden.

Schöne Osterfeiertage

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

Platinen sind auf den Weg zu mir,
und ich bin beim Pakete packen

Wigbert

von Stephan H. (stephan-)


Lesenswert?

@Wigbert,

wer kann diese Arbeit nur bezahlen....

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

und hier mal noch den Inhalt des Reichelt Hauptteil.
Anbei mal auch ein Bild  eines kleinen Tütchens, der Spannungsregler mit
Zettel der Pinbelegung. Ansonsten liegt bei alle SMD-Teile ein Zettel
des Typs/Wert bei. Teilweise auch bei Spezialteile. Mechanische Teile,
wie USB-Buchse usw.. wird wohl jeder erkennen können.

Die Listen mit Tüteninhalte weden nicht in dem Paket sein.
Wer sich das nicht merken kann, möge sich das laden.

Wigbert

von Marius B. (majus)


Lesenswert?

Wow,
also mit einem so gut aufbereiteten und dokumentierten Bausatz kann das
ja jedes Kind aufbauen...
Respekt!

Gruß
Majus

von Philipp (Gast)


Lesenswert?

Ich habe nur noch vor dem FPGA Angst...;-)

von Gast (Gast)


Lesenswert?

< Ich habe nur noch vor dem FPGA Angst...;-)

Der XC97288 ist kein FPGA sondern ein PLD und wenn erst mal programmiert
ein ganz normales Bauteil.

von Philipp (Gast)


Lesenswert?

Achso, ne,  vor dem Löten ;-)

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

na, ja

wenn schon dann ein XC95288XL, das wäre dann ein CPLD.

Ich würde doch die letzten Tage für theoret. Vorbereitungen nutzen,
wenn das nicht schon getan wurde.

Die Platinen liegen wohl schon am "Schlagbaum" immerhin wollte der
Zoll meine Zollnummer heute wissen.

Wigbert

von Michael G. (linuxgeek) Benutzerseite


Lesenswert?

Gast wrote:
> < Ich habe nur noch vor dem FPGA Angst...;-)
>
> Der XC97288 ist kein FPGA sondern ein PLD und wenn erst mal programmiert
> ein ganz normales Bauteil.

Joa, WENN er denn erst mal programmiert ist. Das hat sich bei mir als
die eigentliche Schwierigkeit erwiesen ;)

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

Platinen sind eingetroffen.
Die Extern- und Treiberplatinen werden sich in einer Tüte befinden. Die
Extern-Platine(Bild/die Obere) erkennt man an die 10pol Steckverbinder.
MiniLA-Seite ist durch die Beschriftung zu erkennen. Ein Widerstand
muss innerhalb des IC-Sockels bestückt werden, also vor dem Bestücken
des IC-Sockels auflöten.

Es sind noch die Multiplexer und die reklamierten Grabber
postalisch unterwegs zu mir, sollte Montag alles erledigt sein.
(Überall muss man telefonisch nachhaken)

Es bekommt jeder von mir, in der kommenden Woche eine E-Mail mit
Ankündigung des Versandes seines Paketes. Der Versand wird sich
ein Paar Tage hinziehen, immerhin, noch mal allas auf korrekten
Inhalt prüfen, die Netzteile im Paket sichern, usw. und dann
sollte es meinerseits gewesen sein.

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,

die letzten fehlenden Bauteile sind heute angekommen und
es sind einige Pakete schon auf den Weg zu Euch. Ich denke
bis Mittwoch ist der Versand erledigt.

Ich hab am Wochenende an einem Bastelabend CD-Hüllen noch etwas
beschriftet und hab die "Macher" drauf verewigt.

Die Bausätze wurden mit viel Sorgfalt von mir erstellt. Trotzdem
können sich Fehler einschleichen. Oftmals hab ich die Bauteibeschriftung
der Lieferanten vertraut. Stichprobenartiges Prüfen der Bauteilwerte
wäre angebracht.

Ein besonderen Dank an Michael, der im Hintergrund auch diesmal
wieder ein paar wichtige Fäden gezogen hat. Ich bedanke mich
bei Euch für das geduldige Warten auf seinen Bausatz und hoffe,
das mein bescheidener Beitrag zum erfolgreichen Aufbau der MiniLA's
beiträgt.

Bis zum nächsten Mal.

Wigbert

von Philipp (Gast)


Lesenswert?

Das Wort "bescheiden" soll wohl ein Witz sein. ;-)

VIELEN DANK WIGBERT!

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Hi,

was wichtiges noch. Meine Verpackung ist mehr oder weniger geschickt
gemacht worden. Keinesfalls die Verpackung wegwerfen, bevor nicht alle
Teile gefunden wurden. Die Gehäuse z.B. hab ich oftmals neben den Netz-
teilen "versteckt"

Wigbert

von Philipp (Gast)


Lesenswert?

Perfekt, angekommen.

Kleine Frage zu den Triggern:

xxk meint wohl 100k ,oder?

Grüße
Philipp

von Philipp (Gast)


Lesenswert?

Noch eine: Was sind SJ1 und SJ2? ;-)

von Michael K. (Gast)


Lesenswert?

xxk soll dasselbe sein wie bei den Tastköpfen, sprich um eine Hysterese
zu schaffen. Ich denke, dass Wigbert 100k dafür vorgesehen hat, ja.

Mit SJ1 und SJ2 kann die Richtung des freien Signals (X8?) gewählt
werden sprich ob es Eingang oder Ausgang sein soll. Da das aber (bisher)
nicht genutzt ist, brauchst du dich nicht weiter darum zu kümmern.

Wenn jemand möchte kann er dort noch eine (weitere) Funktion
implementieren. Z.B. einen PWM-Ausgang zur Einstellung der
Schaltschwellen oder was weiß ich...

von Michael K. (Gast)


Lesenswert?

>Ich denke, dass Wigbert 100k dafür vorgesehen hat, ja.
vorgesehen = beigelegt

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

>xxk meint wohl 100k ,oder?

genau, die Werte sind >100K nicht kritisch, ich hab den gängigen
Typ 100K gewählt

>Was sind SJ1 und SJ2?

dieser Port/Pin ist nicht programmiert, wir haben deshalb
Lötbrücken für später vorgesehen. Man kann also den Port als
Eingang oder Ausgang legen.

@All
Bitte Fachfragen in den Thread
Beitrag "miniLa Software"
stellen

Wigbert

von Wigbert P. (wigbert) Benutzerseite


Lesenswert?

Ich sehe gerade in der Datei Probe.sch muss:

R17-R24 natürlich auch 100 KOhm sein.

Wigbert

von Marius B. (majus)


Lesenswert?

Mein Paket ist auch gerade angekommen.
Vielen Dank nochmal für deine Mühe!

Dann mach ich mich mal ans zusammenbauen... :-)
Majus

von john (Gast)


Lesenswert?

eigentlich wollte ich fragen warum es XC95288 sein und nciht z.b.
EPM7512 der fast doppelt so gross ist ... ?

von Daniel E. (deg)


Lesenswert?

Mein Paket ist ebenfalls angekommen. Nochmals vielen Dank!
Werde mich am WE mal ans zusammenbaun machen.
Daniel

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
