[S] Leute die einen Logic Analyzer (MiniLA) bauen wollen

[myscha (Gast)]

Arbeitet keiner von den "Mitmachern" in 'ner Firma, die EBV als Distri
hat und man die Teile bei einer Bestellung dort hinzufügen könnte und
anschließend "abkauft".

Leider wurde diese Möglichkeit bei meinem AG irgendwann im Zuge der
Bürokratisierung abgeschafft...

[Dipl. Ing. (depr.) (Gast)]

Sorry,

wir haben nur Farnell, RS, Spoerle

[Jens P. (jmoney)]

Wenn man die nett fragt, bekommt man doch bestimmt auch schon für 140
Euro (20 Leute?) was bestellt, meint ihr nicht?

[myscha (Gast)]

Hat sich mal einer die Daten von dem Samsung angeschaut? Wenn nein, kann
das bitte noch jemand machen:
http://www.samsung.com/global/business/semiconductor/productInfo.do?fmly_id=174&partnum=K7B803625B

Nicht, dass ich wieder was übersehen habe wie bei dem AS7C33256PFS36A
(das kein Flow-Through mehr unterstützt) oder dem GS84032AGT-150 (das zu
langsam ist).

Das mit dem Bestellen kriegen wir dann auch noch hin.

[myscha (Gast)]

Achso - die genaue Bezeichnung ist: K7B803625B-PI65

[myscha (Gast)]

Heute gabs noch 2 Angebote für SRAM:
- GS84032AT-150 für €4,68 (der ist aber sowieso zu langsam) und
- GS84036AGT-190 für €6,64
Beide können allerdings erst im April geliefert werden...

Ich würde sagen wir nehmen den Samsung vom letzten Post. Schaut euch
bitte übers WE mal das Datenblatt an.

Und die PCBs sind heute angekommen. Bei dem Drittel, das ich mir
angeschaut habe, hat es an den kritischen Stellen vom letzten Mal
eindeutig keine Probleme gegeben. Sieht also ganz gut aus...

[Dipl. Ing. (depr.) (Gast)]

Ich habe das Datenblatt vom Samsung überflogen und denke der passt.

[E. M. (hias)]

Hallo!

Laut Datenblatt müsste es passen. Der Zusatz SB heißt Flow-Through-Typ?
Wie gehts eigentlich weiter. Gibt es bereits einen Lieferanten?
Wie ist sonst der Status der Bestellung? War lang nicht mehr hier,
deshalb die Frage...

MfG Matthias Eder

[M. K. (kichi)]

Ich (myscha) habe mich jetzt mal angemeldet.

@ Eder Matthias
Die xxxxx25 stehen für flow-through. Auf der Seite, die ich oben
verlinkt habe, gibt es rechts einen "part number decoder". Laut diesem
steht 25 für "3.3V, LVTTL, SB-FT WIDE", wobei das SB-FT IMO für Sync
Burst-Flow Through stehen müsste. In folgendem PDF auf Seite 5 wird der
Samsung-Typ als Ersatz für den Alliance FT-Typ aufgeführt:
http://www.semiconductorresource.com/pdf/all%20alliance%20x-refs.pdf

Von daher denke ich schon, dass das passt. Ich habe trotzdem mal an
Samsung geschrieben, aber bisher keine Antwort erhalten.

[M. K. (kichi)]

Ich warte jetzt nicht länger auf Antwort von Samsung - morgen wird das
SRAM bestellt. Falls noch jemand einen Einwand bzw. Bedenken bzgl. des
SRAMs hat, hat er heut abend noch Zeit... ;)

[E. M. (hias)]

Hallo!

Hast du eigentlich den Rest schon? Also den CPLD usw.
Nicht das es da auch Lieferschwierigkeiten gibt...

MfG Hias

[guest (Gast)]

Hallo !

Ich habe die SRAM Beschaffungsprobleme verfolgt und unser Lager
überprüft. Wir haben einige im Lager und könnten ca. 12 Stück
K7B803625B-QC75 entbehren.
Die Teile sind neu aber nicht RoHS konform. Als Gegenleistung hätten wir
gerne eine Leiterplatte (als Projekt für unseren Azubi).
Bei Bedarf Bitte über das Forum hier melden.
Versand wäre ab morgen möglich.

MfG Norbert

[M. K. (kichi)]

Hi Norbert,
das ist ein verlockendes Angebot, aber leider brauchen wir mittlerweile
21 St. Und ich möchte nach Möglichkeit vermeiden, dass wir am Ende
zweierlei Versionen haben...

Eine Platine kannst du aber gerne haben - musst halt die kleinen
Reparaturen durchführen, die ich weiter oben beschrieben habe. Falls du
eine (oder mehrere) haben willst, schreib mir eine Email.

[M. K. (kichi)]

So jetzt mal wieder ein aktueller Status:
- SRAMs sind bestellt und werden per Nachnahme verschickt, sollten also
die nächsten Tage eintreffen.
- Digikey hat sich leider etwas verzögert, weil es Probleme mit der
Kreditkarten-Zahlung gab. Ist jetzt aber auch unterwegs mit UPS Express,
sollte also auch die nächsten Tage eintreffen.

Ich habe noch nicht alle Adressen von den "Mitmachern", also bitte noch
zuschicken, falls noch nicht geschehen...

[Hauke R. (lafkaschar)]

Das sind doch erfreuliche Nachrichten ! ;)

[M. K. (kichi)]

Die Digikey-Sachen sind in Köln und ich muss da am Montag wegen Zoll und
EUSt. anrufen. Heute war niemand mehr zu erreichen als ich Feierabend
hatte.

Die SRAMs sollen laut dem Lieferanten am Montag bei mir ankommen.

Und ich habe mich heute um etwas ESD-gerechte Verpackung gekümmert...

[Daniel Schäfer (Gast)]

Sind die Bestelllisten iben noch aktuell?
Weil dann bestell ich jetzt bei Reichelt

[M. K. (kichi)]

Ich hoffe, dass die Reichelt-Warenkörbe noch aktuell sind - habe meine
Teile schon danach bestellt... ;)

Im Ernst: ich habe diesen kompletten ("Mainboard" inkl. USB &
Programmer) hier
http://www.reichelt.de/?ACTION=20;AWKID=45440;PROVID=2084 eben nochmal
kontrolliert und der passt. Mit dem habe ich auch meine Teile bestellt.
Und der baut auf den anderen "einzelnen" auf, daher sollten die auch
stimmen.

Da ist aber noch kein Material für irgendwelche Tastköpfe dabei.

Und ich habe heute doch tatsächlich jemanden bei UPS erwischt: die
Digikey-Sachen werden auch am Montag zugestellt...

[daniel (Gast)]

hab bestellt und freu mich schon! Dank dir

[M. K. (kichi)]

Anbei der Schaltplan für die Tastköpfe. Die Stecker sind RM2,54, die
Widerstände und Kondensatoren alle 0805 und für den Treiber kommt der
Sockel dazu. Die Werte der Widerstände müsst ihr euch selber überlegen -
die im Schaltplan dienen nur als Platzhalter.

[Martinß, (Gast)]

Hallo,

ich weiss, bin ein bissel spät dran.
Kann man sich eigentlich einen Teilesatz bestellen?
Falls ja, hätte ich auf jeden Fall Interesse!
Gruß,
Martin

[M. K. (kichi)]

@ Martinß,
Ne Platine und vielleicht SRAM kannst du noch haben, um den Rest
müsstest du dich selber kümmern. Schreib mir ne Email falls du trotzdem
Interesse hast.

[M. K. (kichi)]

SRAMs sind eben mit UPS angekommen, die Digikey-Sachen nicht. Die werden
dann wohl leider erst morgen kommen...

[M. K. (kichi)]

So jetzt ist alles da! Endlich!!!

Hab schon mal angefangen um zu packen und zu "portionieren".

Ein paar Teile (z.B. SRAM) sind/haben MSL. Spielt das in unserem Fall
eine Rolle - also wenn die von Hand gelötet werden? Oder ist nur beim
Reflow-Löten interessant? Ich kenn mich damit zu wenig aus...

[Ralf H. (heschdy)]

soweit ich das weiß sollte das nur beim reflow-löten ein problem
darstellen.

denn bei uns wird ja nur das beinchen warm ;-)

PS: für alle die nicht wissen was MSL ist:
Moisture Sensitive Level - empfindlichkeit von elektronischen bauteilen
im bezug auf feuchtigkeit.
Wenn zu feucht kann es beim reflow löten passieren das dein bauteil
"explodiert" (Popcorn)

[myscha (Gast)]

Ich habe gestern noch ein Layout für den Programmer gemacht. Ist
allerdings mit 0805-C's und -R's und passt somit nicht zum
Reichelt-Warenkorb. Ich werde das aber heute noch passend machen,
sprich: auch noch eine THT-Version layouten. Dann könnt ihr das Dingens
ätzen und braucht es nicht auf Lochraster aufbauen.

Wenn Interesse besteht, bitte Bescheid geben.

[Dipl. Ing. (depr.) (Gast)]

Guter Hinweis mit dem SRAM, dann setzte ich das wohl nach dem Reflow mit
der Hand.

Layout für den Proger täte mich interessieren. Egal ob in 0805 oder
anders.

Toll das jetzt alle Sachen da sind, bin schon ganz gespannt.....

[myscha (Gast)]

@ Dipl. Ing. (depr.)
Das mit dem MSL gilt auch für den CPLD. Wobei ich da die Zeit grad nicht
weiß. Beim SRAM sind's 168h, also innerhalb 7 Tagen muss er
Reflow-gelötet sein.


Auch wenn das für uns nicht sooo interssant ist, werde ich trotzdem
zuerst alles andere vorbereiten, die beiden Teile zuletzt auspacken und
dann versuchen alles möglichst sofort zu verschicken. Dann dürfte auch
Reflow-löten kein Problem sein.

Die nicht ESD-kritischen Sachen (Grabber, Elko's, Induktivitäten) sind
schon entsprechend gepackt, heute mache ich noch die IC's und zum
Schluss die "MSL's".

[E. M. (hias)]

Hallo!

Ich habe ein Layout des Programmers mit bedrahteten Bauelementen.
Ich habe dabei einfach den Schaltplan von Xilinx verwandt. Allerdings
kann ich das Layout erst heute Abend reinstellen, weil ich es auf meinem
Laptop nicht finde ;)

MfG Hias

[M. K. (kichi)]

@ Hias
Evtl. wäre es sinnvoll, den 6pol. Stecker so auszuwählen und zu
platzieren, dass man das Ganze direkt am MiniLA einstecken kann.

@ all
Was ist euch lieber/wichtiger:
- dass ihr die Sachen so schnell wie möglich bekommt, oder
- dass ich möglichst auf den MSL achte?

Bei ersterem würden die Päckchen (wahrscheinlich) am Freitag und Samstag
rausgehen und so etwa am Dienstag bei euch sein. Bei letzterem würden
die Sachen komplett am Dienstag rausgehen und wären entsprechend später
bei euch.

Leider werden die Päckchen beim hiesigen Hermes-Shop um die Mittagszeit
geholt. D.h. ich muss das Ganze verpacken und am nächsten Tag abends
abgeben und am übernächsten geht's dann los...

[Hauke R. (lafkaschar)]

Mir ist der MSL egal, da ich von Hand löte.

[E. M. (hias)]

Hallo!

Ich hab ein Entwicklungsboard von Xilinx überlassen bekommen. Da is
ebenfalls dieser 6-polige Wannenstecker drauf. Aufgrund dessen hab ich
das so bei dem Layout gewählt.
An was hättest du gedacht? 6 polige (einreihige) gewinkelte
Buchsenleiste?


Ich löte von auch von Hand und würd es deshalb lieber früher bekommen,
als MSL -gerecht.

Hias

[Top S. (topsoft)]

Hi,

Mir ist der MSL egal, da ich von Hand löte.

Gruß Rene

[E. M. (hias)]

Hallo nochmal,

Ich hab das Layout mal überarbeitet.

Ich hab die Xilinx-Standard-Belegung benutzt. Laut Schaltplan müssen
dazu beim miniLA folgende Verbindungen gelötet werden.

E1-E7
E2-E5
E3-E6
E4-E8

Der Xilinx-Standard ist:

1 = VCC
2 = GND
3 = TCK
4 = TDO
5 = TDI
6 = TMS

Ich hoff des passt jetzt so!?

Hias

[daniel (Gast)]

msl ist mir auch egal :)

[Alex (Gast)]

Da ich von Hand löte, und hier im Forum gesagt wird, dass der MSL beim
Handlöten ohne Belang ist. Ist mir der Liefertermin egal.

mfg Alex

[M. K. (kichi)]

@ Hias
Ich dachte an ne 6-pol. 1-reihige Buchsenleiste, richtig!

Mir ist der Xilinx-Standard relativ, da ich das Dingens nur für den
MiniLA verwenden werde. Deswegen war mein Gedanke eine Buchsenleiste zu
verbauen und die Pinanordnung so zu gestalten, dass ich das
"Programmiergerät" direkt einstecken kann. Da man zwischen E_ und E_
aber sowieso strippen ziehen muss, ist man dort entsprechend flexibel
und die Pinbelegung des Steckers ist nicht so wichtig.

So wie in deinem letzten Post müsste es stimmen, ja.


Wegen MSL:
da ihr euch ja ziemlich einig seid, verschicke ich die Sachen asap,
benachrichtige euch dann und gebe die Sendungsnummer durch. Beim CPLD
steht leider keine "MSL-Zeit" drauf, bei Bedarf kann ich euch aber
sagen, wann ich die Teile geöffnet habe.

[M. K. (kichi)]

@ Hias
Hab mir dein Layout eben nochmal angeschaut: ich glaube du hast dich
beim D-Sub vertan. Es sollte die männliche Version sein, soweit ich
weiß, nicht die weibliche.

Anbei noch ein Layout mit SMD-Widerständen und -Kondensatoren. Das passt
aber NICHT zum Reichelt-Warenkorb für den Programmer. Leider kann ich
mit FreePCB und meinem Gerber-Viewer nicht drucken, deswegen gibt's die
Daten nur so...

[E. M. (hias)]

Hallo!

Sollte doch egal sein, ob ich eine männliche Version des Steckers
auflöte, oder eine weibliche?

Hias

[myscha (Gast)]

Muss halt dann vom Kabel her passen. Ich hab mich nur am
Xilinx-Schaltplan orientiert und wollte dich darauf aufmerksam machen.

[E. M. (hias)]

Hallo!

Hier nochmal das Layout mit der männlichen Version.
Achtung auch dieses Layout ist ungetestet!

Hias

[myscha (Gast)]

Gute Nachricht für euch (und für mich natürlich auch ;) ):
ich habe gestern noch eine kleine Spät-/Nachtschicht eingelegt und
vorhin 16 Päckchen beim Paket-Shop abgegeben. Die werden innerhalb der
nächsten paar Stunden abgeholt und sollten dann am Dienstag bei euch
sein (Montags liefert Hermes meines Wissens nicht).

Es fehlen noch ein Einschreiben und 3 weitere Päckchen, die ich aber
morgen losschicken möchte.

Die Sendungsnummern schicke ich euch dann jeweils noch per Email.

[Rene Zimmermann (Gast)]

Hi,

mein Packet ist gerade angekommen. Gleich mal auspacken. Schon mal
vielen Dank.

Gruß Rene

[myscha (Gast)]

Echt? Ich dachte immer Hermes liefert Montags nicht, aber in dem Fall:
umso besser...

Achso, bzgl. MSL für die Reflow-Löter: CPLD und SRAM habe ich Donnerstag
abend um 20.45 ausgepackt. Das SRAM hat 168h und beim CPLD stand nichts
drauf.

[Stefanie B. (sbs)]

Hi,

auch mein Paket ist angekommen!
Danke, myscha!

Da ich dieses Projekt teilweise aus den Augen verloren habe,
könnte ich jetzt eine Zusammenfassung/Manual sehr gut gebrauchen.... :-(

Mal sehen, wann ich Zeit finde den miniLA aufzubauen.

Gruss
Stefan

[myscha (Gast)]

Wie meinst du das bzw. was genau meinst du?

[M. K. (kichi)]

Achso: gebt beim Auspacken ein bisschen acht - ich habe zu den Grabbern,
falls vorhanden, immer die beiden bedrahteten Elkos, den Tantal und die
Induktivität gepackt. Nicht, dass ihr das überseht und wegwerft. Auf den
entsprechenden Päckchen müsste auch ein ! sein...

[Dipl. Ing. (depr.) (Gast)]

Mein Minila ist gesten auch angekommen. Vielen Dank. Ich hoffe ich komme
morgen dazu die Platine zu backen...

[Ralf H. (heschdy)]

meiner ist auch gestern angekommen.
Vielen Dank.

[M. K. (kichi)]

lol - hab eben ne Antwort von Samsung bekommen. Lieber spät als nie...

Ich hatte ja gefragt, ob das FT für Flow-Through steht (siehe
Beitrag "Re: [S] Leute die einen Logic Analyzer (MiniLA) bauen wollen").

Antwort: "yes, FT means Flow Through"

[Jens P. (jmoney)]

Mein Päckchen ist auch gestern schon angekommen. Heute oder morgen
müssten auch die Reichelt-Sachen kommen. Mal sehen, ob das Ding bis zum
Wochenende läuft..

Vielen Dank an Michi schonmal für die ganze Arbeit mit der
Sammelbestellung!

[Alex (Gast)]

Meines ist auch da. DANKE.

[E. M. (hias)]

Hallo!

Meins ist auch da!
SRAM und CPLD sind schon aufgelötet. :)
Ich hoffe ich kann spätestens morgen erste Ergebnisse präsentieren.

VIELEN DANK auch von mir, Michael!

MfG
Hias

[Daniel Schäfer (Gast)]

michi, kannst du bitte das layout der platine hier posten?
Wäre für mich zum Löten besser.

 lg Daniel

[Alex (Gast)]

Hallo,

bin fertig mit bestücken. Mache mich mal an die Inbetriebnahme!!!
Wünscht mir viel GLÜCK!! ( Hoffe nicht dass ich es brauchen werde ;).)

mfg Alex

[Alex (Gast)]

Projektstand:

Minila fertig bestückt

Programmiergerät macht bei mir probleme - allem anschein nach wissen die
vom MINILA Projekt, wiso Sie die Jtag Leitungen als Drähte Ausgeführt
haben. Hab meinen Minila jetzt mit 4 cm langen Kupferlackdrähten
programmiert!!!

Funktionstest folgt - Software hat schon mal was ausgespuckt!!!!

mfg Alex

[E. M. (hias)]

Hallo!

Ich habe auch gerade den LA programmiert.
Mit oben vorgestelltem Programmer hatte ich keine Probleme.
Als nächstes hab ich das Eeprom des FTDI-Chips beschrieben-> ebenfalls
alles i.O..

Jedoch meldet die miniLA-Software beim Starten, dass das USB Interface
nicht initialisiert werden kann.

@Alex:
Hast du ebenfalls das USB-Interface am laufen?
Wenn ja was hab ich vergessen? :D

MfG
Hias

[Jens S. (dh6bb)]

Moin moin,
meine Teile sind gestern auch angekommen.
Allerdings brauche ich noch einige Tage, bevor ich Zeit zum Bestücken
finde.
Mfg Jens

[Alex (Gast)]

Hallo,

bin noch mit Parallel unterwegs. Werd ich gleich testen!!!

mfg Alex

[Alex (Gast)]

Bei mir das selbe. Ich krieg per USB keine Verbindung.
Heute aber nicht mehr. Liegt glaub ich bei mir daran, dass Windows das
GERÄT erkennt obwohl es eigentlich nur über den D2XX dll ansteuerbar
sein sollte. Muss ich mal checken.

mfg Alex

[E. M. (hias)]

Hallo,

Das EEprom hast du aber schon mit dem *.ept File von der minila-Seite
beschrieben?

Ich mach für heute auch Schluss.

Hias

[Alex (Gast)]

Ja hab ich. ( Zum EEPROM ) (auch zum heute schluss machen)

mfg

[E. M. (hias)]

Hallo!

Erstmal das erfreuliche:
Mit dem LPT Port funktioniert der miniLA einwandfrei.

Mit dem USB Interface allerdings hab ich noch leichte Probleme:

Das erste auffällige:
Wenn ich die Jumper auf LPT-Mode stecke habe ich einen Stromverbrauch
von ca 340mA. Im USB Modus sind das ca 470mA obwohl der FTDI-Chip
buspowered ist.
Das ist definitiv nicht normal.

Zweitens:
Die Initialisierung des MPSSE-Modus vom FTDI 2232 funktioniert nicht
immer.
Ich habe im Quellcode die Stelle mit der Fehlermeldung. USB Init failed
gesucht und musste feststellen dass die Synconisation mit der
MPSSE-Einheit fehlschlägt. Infos dazu gibts unter
http://www.ftdichip.com/Projects/MPSSE.htm
Dort findet man auch ein Test-Programm, dass exakt die selbe
Initialisierung wie das miniLA Programm verwendet. Auch hier ist der
Fehler der Initialisierung reproduzierbar.

Drittens:
Manchmal gelingt diese Initialisierung, jedoch findet die Software den
miniLA trotzdem nicht.

Ich suche momentan nach Hardwarefehlern, weil mich der enorme
Stromverbrauch doch etwas stuzig macht.

Hat jemand von euch ähnlches beobachtet?

MfG
Hias

[Hauke R. (lafkaschar)]

Hat jemand ne Wärmebild-kammera? 100mA sollte man "sehen" können ;)

[E. M. (hias)]

Hi!

Das ist wohl ein Wink mit dem Zaunpfahl. Nein es wird nichts heiß, außer
der CPLD. Den hohen Stromverbrauch kann ich aber nachvollziehen. Bei
100Mhz braucht der CPLD ca 400mA. Ein Teil davon geht mit Sicherheit in
Wärme verloren, deshalb der heiße CPLD. Von dem her streicht das mit dem
Stromverbrauch. Das scheint normal zu sein.

Ich hab die Schaltung überprüft, aber nichts ungewöhnliches gefunden.
Nur der Multplexer ist mir noch ein wenig supekt. Welche Funktion hat
der Baustein?

Wie schauts mit den anderen aus? Schon irgendwelche (USB)-Erfolge?

MfG Hias

[daniel (Gast)]

ich könnt grad die wand hochgehen. Hab gestern und heute gelötet und
jetzt hab ich nen kurzen in der versorgung. Also bis ich was posten kann
dauerts noch. Zum glück hab ich strombegrenzung drin gehabt

[Marco S. (masterof)]

Das Paket ist auch bei mir angekommen.
Danke für die Organisierung der Sammelbestellung.

[Benjamin Schmidt (Gast)]

Hallo Michael,

das Paket ist heute mittag bei mir angekommen. Vielen Dank für die viele
Arbeit, die du dir mit der ganzen Sache gemacht hast.

Die Grabber sind für das Geld absolut zu empfehlen, jetzt nur noch die
passenden Kabel bauen :)


Danke!

Benjamin

[Daniel Schäfer (Gast)]

Hm,
bisher hab ich noch keine Ursache für den Kurzschluss gefunden.
Lötstellen sehen gut aus, Kältespray zeigt nix an.

Hat jmd. hier eine der defekten Platinen und diese schon erfolgreich in
Betrieb genommen?

[E. M. (hias)]

Hallo!

Kannst du mal ein Bild der bestückten Platine einstellen (Vorder und
Rückseite). So könnte man eventuell Bestückungsfehler erkennen. Wer
kennt das nicht: Man sieht den Wald vor lauter Bäumen nicht mehr :D

MfG Hias

[Daniel Schäfer (Gast)]

Hab Bilder kommentiert, sollte was zu ungeau sein, einfach schreiben.

[E. M. (hias)]

Hallo!

Man kann es schlecht erkennen aber es schaut so aus als ob PIN 1 vom
100MHz Osszilator Kontakt zu dessem Metallgehäuse hat...
Ansonsten kann ich nix auffälliges erkennen.

Hias

[Daniel Schäfer (Gast)]

Am Quarz ist nur der Deckel und die Kontakte aus Metall oder?
Weil zum Deckel besteht keine Verbindung :(

Ich hasse so Fehler, die nicht erkennbar sind und so gut wie überall
sein können :p

Danke trotzdem!!

 lg Daniel

[Dipl. Ing. (depr.) (Gast)]

Unter dem 6MHz Quarz für den FTDI ist eine Durchkontaktierung. Hat die
möglicherweise Kontakt mit dem Quarz?

[Daniel Schäfer (Gast)]

Gehäuse von 6Mhz Quarz hat keinen Kontakt zu Masse oder USB Vcc bzw.
normales Vcc.
Deckel von SMD Quarzhat Kontakt zu Masse und (wegen Kurzschluss?) Vcc

[E. M. (hias)]

Gehäusedeckel vom Ozillator liegt normal auf Masse.
Welchen Widerstand kannst du zwischen Masse und VCC messen?

Hias

[Daniel Schäfer (Gast)]

In der kleinsten MultimeterEinstellung (bis max. 200 Ohm), zeigt der
Multimeter genau 1,0 Ohm an.
Ich muss zwar nochmal mit nem richtig gescheiten Multimeter messen
(liegt ein Geschoss unter mir in der Firma g) - aber der niedrige
Wert scheint nichts gutes :(

 lg Daniel

[E. M. (hias)]

Schaut mir nach eine Lötbrücke bei den beiden großen IC's aus.
Grade beim SRAM liegen viele GND-VCC Pins direkt nebeneinander.
Auch beim CPLD gibts drei solche stellen (36/37, 72/73, 108/109).
Wenn du die Platine von der Seite und unter der Lupe anschaust, kann man
solche Brücken eigentlich gut erkennen. Viel Glück :)

btw. Hat schon jemand Erfolg mit der USB-Verbindung?
Kann jemand btte mal die Signale vom Quarz (6MHz) am Oszi anschauen.
Von den Atmel µC her meine ich dass beide Signale gleich sein sollten.
Das ist bei mir nicht der Fall....

MfG Hias

[E. M. (hias)]

Neue Ergebnisse:

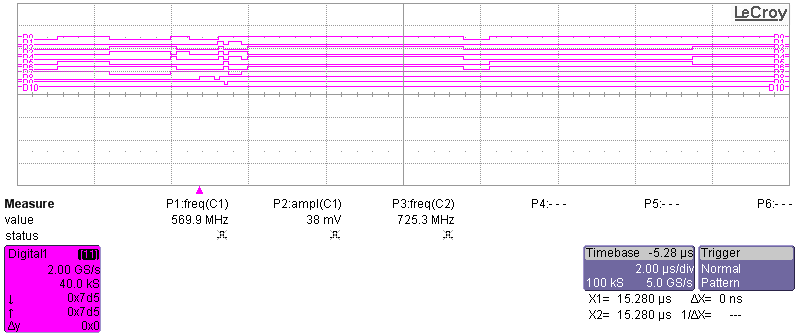

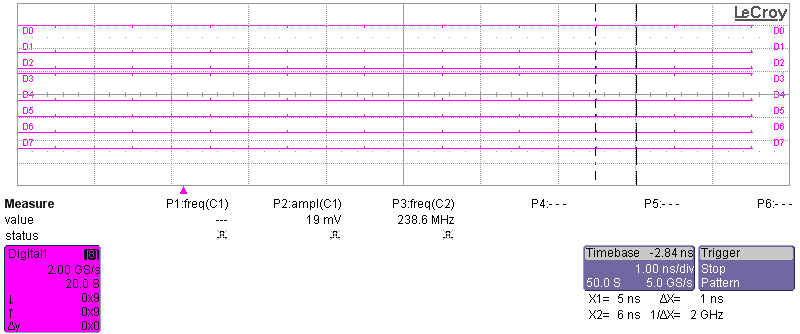

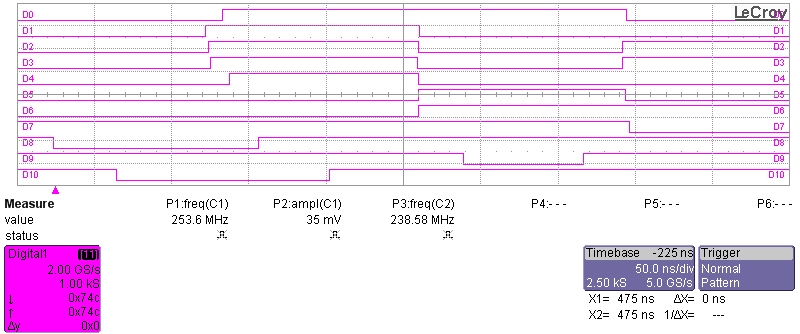

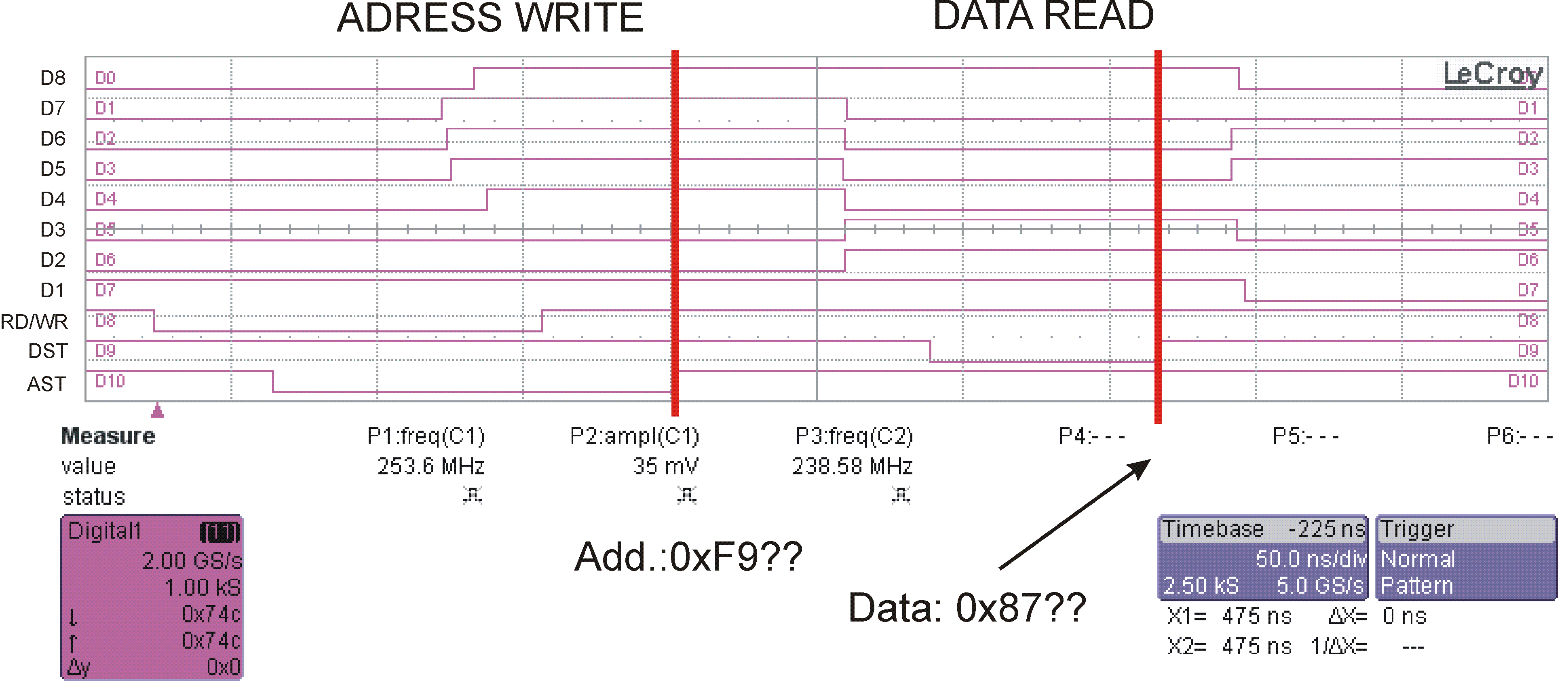

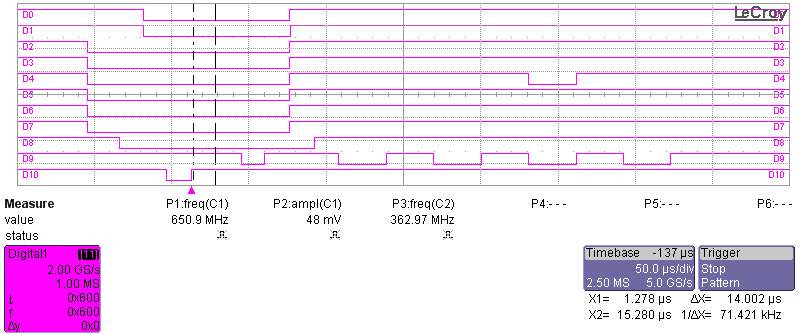

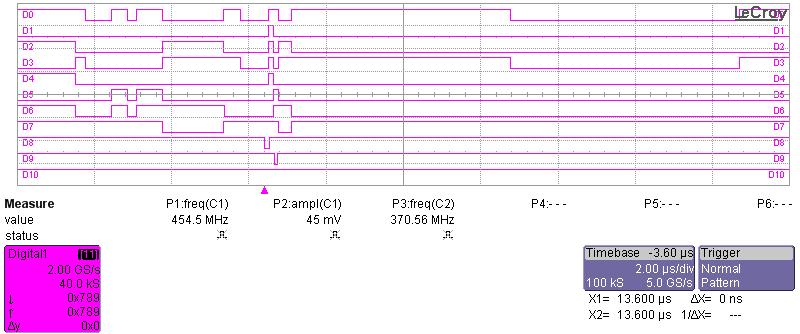

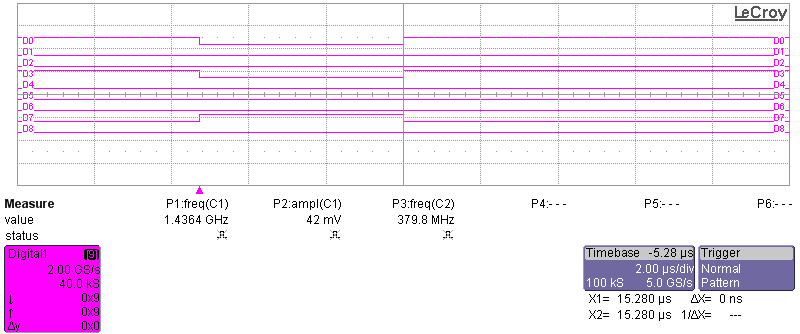

Ich hab mir die Signale auf dem EPP Datenbus angesehen.
Wenn endlich mal die Initialisierung funktioniert ist Datenverkehr zu
verzeichnen. Was genau kann ich leider mit meinem Oszi nicht
herrausfinden.

Es scheint also, dass beim Datenaustausch etwas nicht funktioniert. Weil
das ganze konstant erscheint.
Ich hab deshalb mit Hilfe des Testprogramms von FTDI aus der
Codesammlung (HOSTemul) und des Communicaton-Protokoll einfach mal einen
Sampling gestartet, und siehe da eine der LED's geht an. Es scheint
also, dass das Ding läuft. Aber und jetzt kommt das ungewöhnliche: Das
Lesen funktioniert nicht.
Ich bekomm immer 0xFF zurück.

Jemand ne Idee an was das liegen könnte?
Ich bin weiter auf der Suche nach der Ursache.
Auch was die Initialisierungsprobleme angeht.

Hias

[Daniel Schäfer (Gast)]

So, ich bin daheim
Da ich vorhin erfahren hab, dass wir im Geschäft nächste Woche bei
Digikey bestellen hab ich es riskiert den Fehler thernisch zu finden.
Und siehe da:
der CPLD wird heiß.
Also schonmal eingeegnt, Wenn jmd. nochmal Bauteile von Digikey braucht,
weil er seine beim löten geschrottet hat kann sich hier ja mal melden.
Bei kleinen Sachen kann ich da sicherlich mit meinem Chef reden (solange
es nicht zu viel wird).

 lg Daniel

[E. M. (hias)]

Hallo!

Der CPLD wird zumindest bei mir auch ziemlich heiß.
Im Datenblatt wrd eine Stromaufnahme von ca 400mA bei 100Mhz angegeben.
Ein ziemlich großer Teil wird dabei in Wärme umgesetzt.
Was bei dir jetzt heß ist weiß ich nicht. Verbrennen tue ich mir de
Finger nicht, aber unangenehm ist es schon wenn ich auf den CPLD fasse.

MfG Hias

[daniel (Gast)]

der schluss ist da - sagt das ohmmeter. Wenn dann nur der clpd heiß wird
liegt vermutlich da der fehler. Ich schlag deine werte: 2v bei 5,6a :)
ich geh jetzt pin für pin durch und entlöt ihm notfalls :p

[E. M. (hias)]

Ich würd ja mit der Entlötlitze drüber gehen ;)
Mir reichts für heute...

Hias

[Daniel Schäfer (Gast)]

Unter  Mikroskop konnt ich nix finden - hab jetzt rausgelötet und der
Kurzschluss ist weg. Jetzt muss ich nurnoch auf die Digikey Bestellung
warten :)
Vor einlöten überprüf ich jetzt aber Pad für Pad ob nicht in dem
fehlerhaften PCB auch noch hier irgendwo der Wurm drin ist!

Wenn es dann läuft kann ich mich auch an das USB Problem machen -
das sehe ich eher optimistisch, da wir hier einige gute Geräte
zum Auswerten haben und auch einige Kollegen schon sich mit dem
FTDI sehr intensiv beschäftigt haben.
Oder jmd. von hier (Hias? g) hat das Problem bis dahin schon gefunden
-
was ich eher vermute ;)

 lg Daniel

[E. M. (hias)]

Hallo!

Kann jemand btte mal die Signale vom Quarz (6MHz) am Oszi anschauen.
Von den Atmel µC her meine ich dass beide Signale gleich sein sollten.
Das ist bei mir nicht der Fall. Beide Schwingen zwar, aber die Amplitude
ist nicht gleich.

MfG Hias

[M. K. (kichi)]

Das mit der unterschiedlichen Amplitude sollte aber so passen (ohne das
am Oszi gesehen zu haben; müsste aber auch bei AVR's so sein).

[Daniel Schäfer (Gast)]

So, einer der JTAG Pins war auf Vcc.
Als ich am Pfostenstecker das Kabal ausgelötet habe, ist
plötzlich weder auf dem Kabel, noch dem Pfostensteckerpin VCC -
komisch. Ich denk den Pfostenstecker werd ich sicherheitshalber auch
nochmal
entfernen.
Jetzt hab ich zwischen VCC und GND ein Widerstand von 20k.
Kann das wer bestätigen? Achja, die Pads bin ich einzeln durchgegangen.
Bis auf den JTag Pin war alles ok.

 lg Daniel

[E. M. (hias)]

Hallo!

Ich hab so ca 550KOhm. Aber das sollte so passen.
Hast du das USB Interface schon mal ausprobiert?
Langsam aber sicher fehlt mir ein Anhaltspunkt wo der Fehler liegt.
Ich bekomm einfach keine Daten vom CPLD zurück.

MfG Hias

[Daniel Schäfer (Gast)]

Ich hab das Board in der Firma gelassen,
aber am Montag will ich mir den USB Teil ansehen.

Danke für die Antwort.

[E. M. (hias)]

Hallo!

Hmm hab gerade noch auf LPT umgesteckt.
Ich bekomm zwar die Firmware_Infos. Aber wenn ich einen Samplingvorgang
mit einem definierten Signal starte, dann bekomm ich nur Müll.
Ich denke also, dass der Fehler eher beim CPLD zu suchen ist.
Mein erster Tip war der Oszilattor, aber den kann ich nicht überprüfen,
weil mein Oszi nur 20Mhz schafft :)
Entweder ist dieser defekt. Oder die Firmware funktioniert nicht
richtig.

Hat von euch jemand schon irgendwelche Erfolge?

MfG Hias

[Ralf H. (heschdy)]

Leider bin ich noch nicht zum aufbauen gekommen, da reichelt noch nicht
geliefert hat:-(

[E. M. (hias)]

Gibts schon neues? :)
Ich hab leider zwischenzeitlich nicht mehr viel Zeit für den miniLA
gehabt.

MfG Hias

[M. K. (kichi)]

Und wie sieht's bei euch aus - gibt's schon irgendwelche
Erfolgserlebnisse? Ich bestücke meinen so nach und nach. Ein bisschen
wird's bei mir also noch dauern.

An die, die beim Auslesen nur Mist empfangen:
habt ihr dran gedacht die zusätzliche Adressleitung anzuschließen?

[E. M. (hias)]

Adressleitung? :)
Du meinst vom SRAM?

[M. K. (kichi)]

Ja, vom SRAM. Pin 43 muss z.B. auf GND oder Vcc gelegt oder mit Pin 42
gebrückt werden.

[M. K. (kichi)]

Möchte egtl. jemand die zugehörigen Daten, sprich das Layout haben?
Falls ja: Email an mich...


Für alle, die das Teil noch nachbauen wollen: ich habe noch ein paar
"defekte" Platinen...

[Marco S. (masterof)]

was bedeutet "defekt"?

Wenn es nur die normale Überproduktion ist hätte ich noch interresse an
eine Platine.

Gruß Marco

[M. K. (kichi)]

Das sind die ersten PCB's, die ich gekriegt habe. Die Defekte habe ich
irgendwo weiter oben beschrieben (mit Bild). Es müssen halt 2-3 Brücken
gezogen werden.

[E. M. (hias)]

Hallo!

Ich hab gerade die Brücke gelötet, jedoch keine Änderung.
Per USB keine Verbindung und per LTP nur Müll beim Auslesen.
Hat schon jemand einen Erfolg zu melden?

MfG
Hias

[Daniel Schäfer (Gast)]

Also ich hab heute den CPLD bekommen und eingelötet.
Noch hab ich es aber nicht in Betrieb genommen. Was genau
muss ich am SRAM machen?
 lg Daniel

[E. M. (hias)]

Michael K. wrote:
> Ja, vom SRAM. Pin 43 muss z.B. auf GND oder Vcc gelegt oder mit Pin 42
> gebrückt werden.

[Daniel Schäfer (Gast)]

mich verwirrt das "oder".
Was jetzt? VCC oder GND :)

[E. M. (hias)]

Egal :)

Das ist ein Adresspin. Im ursprünglichen Design wurde ein 128X32 SRAM
verwendet. Wir haben die doppelte Größe. Somit auch einen Adresspin
mehr.
Diesen kannst du jetzt auf Masse legen (unterer Adressraum) oder auf VCC
(oberer Adressraum) oder einfach mit dem nebenliegenden Adresspin
brücken.
Nur unkontaktiert solltest du ihn nicht lassen.

Hias

[Daniel Schäfer (Gast)]

ich lad grad die xilinx scheiße runter - bin grad gefrustet weil ich
alles
runterladen muss :)

[Daniel Schäfer (Gast)]

also, eeprom upload auf ftdi ging, testfirmware lässt leds blinken,
usb bekomme ich gleichen fehler.
Zum Thema Daten: hab noch kein LTP Port angeschlossen. Mach ich morgen.

 lg Daniel

[E. M. (hias)]

Komisch. Bei jedem das gleiche USB-Problem.....
Irgendwas stimmt da bei der Anpassung an das EPP-Protokoll nicht.
Wenn ich nur ein besseres (Speicher)-Oszi hätte...

[Daniel S. (dschaefer)]

ich hab eins (bzw. die firma) - komme vermutlich aber erst am montag
dazu
mal zu schaun.
Zudem will ich erstmal sehen ob ich das gleiche Problem mit den Werten
hab.
Erstmal das und dann usb ;)

[Top S. (topsoft)]

Hi,

bin leider mit dem Bestücken noch nicht ganz fertig. Aber morgen wird es
wohl dann werden. Haben eigentlich alle Leute die Prob's mit USB haben
den FT2232L drauf oder auch jemand den C ?

Gruß Rene

[E. M. (hias)]

Ich hab den FT2232L.

@Daniel: Wie ist die Blinksequenz der Testfirmware bei dir?

[daniel (Gast)]

die linke blinkt, mitte leuchtet, rechte glimmt

[E. M. (hias)]

Sehr gut! Das selbe bei mir auch. Ein kleiner Lichtbilck, der Takt ist
ok.

[Daniel Schäfer (Gast)]

Wenn ich kein netzteil anschliese, dann bekomme ich mit dere minLA
Windows Software kein Initialisierungsfehler. Nur unten links steht
"HW Not Detected".

Sobald die Versorgungsspannung an ist bekomme ich die Fehlermeldung
"Could nit initialise".

Kann das wer bestätigen?

[E. M. (hias)]

Ich kann das bestätigigen.
Das ist ja interessant. Ist mir so nicht nicht aufgefallen.

Werd das bei gelegenheit mal genauer anschauen.

[Daniel Schäfer (Gast)]

Ich hab grad mit Bob Grieb, dem Autor des Layouts
gemailt. Er hat erstmal keine Idee was es sein könnte.
Aber er schlägt vor, ersteinmal das parallele Interface hinzubekommen.
Dazu soll man auch im Gerätemanager aufpassen was eingesetllt ist (ECP
oder EEP) und er hatte auch bei manchen PC's Probleme mit DMA (im Bios).

Ich hab leider kein Parallelen Port hier im Moment ;)

 lg Daniel

[Stefanie B. (sbs)]

Habe jetzt endlich Zeit gefunden bei Reichelt zu
bestellen.
Werde mich am Wochenende an den Aufbau begeben
(das päckchen wird knapp ... naja :-( )

Was mir am Warenkorb auffiel:
SMD-0805 47,0
da sind 49 davon drin.
Aber 100 sind günstiger wegen dem Mengenrabatt.

Gruss
Stefan

[E. M. (hias)]

Hallo!

Es gibt erfreuliches zu Berichten. Ich hab mich noch einmal mit den
Einstellungen des LPT-Ports auseinander gesetzt. Wichtig ist, dass ihr
im Bios die richtigen Einstellungen habt. Ich musste z.B. von einem
Auto-Mode auf ECP+EPP umstellen (EPP alleine hat bei mir nicht
funktioniert, hatte ich vorher) Als Version hab ich 1.7 eingestellt,
weiß aber nicht ob es da merkliche Unterschiede gibt. Der LogikAnalyser
funktioniert jetzt ohne Probleme. Die Signale entsprechen den

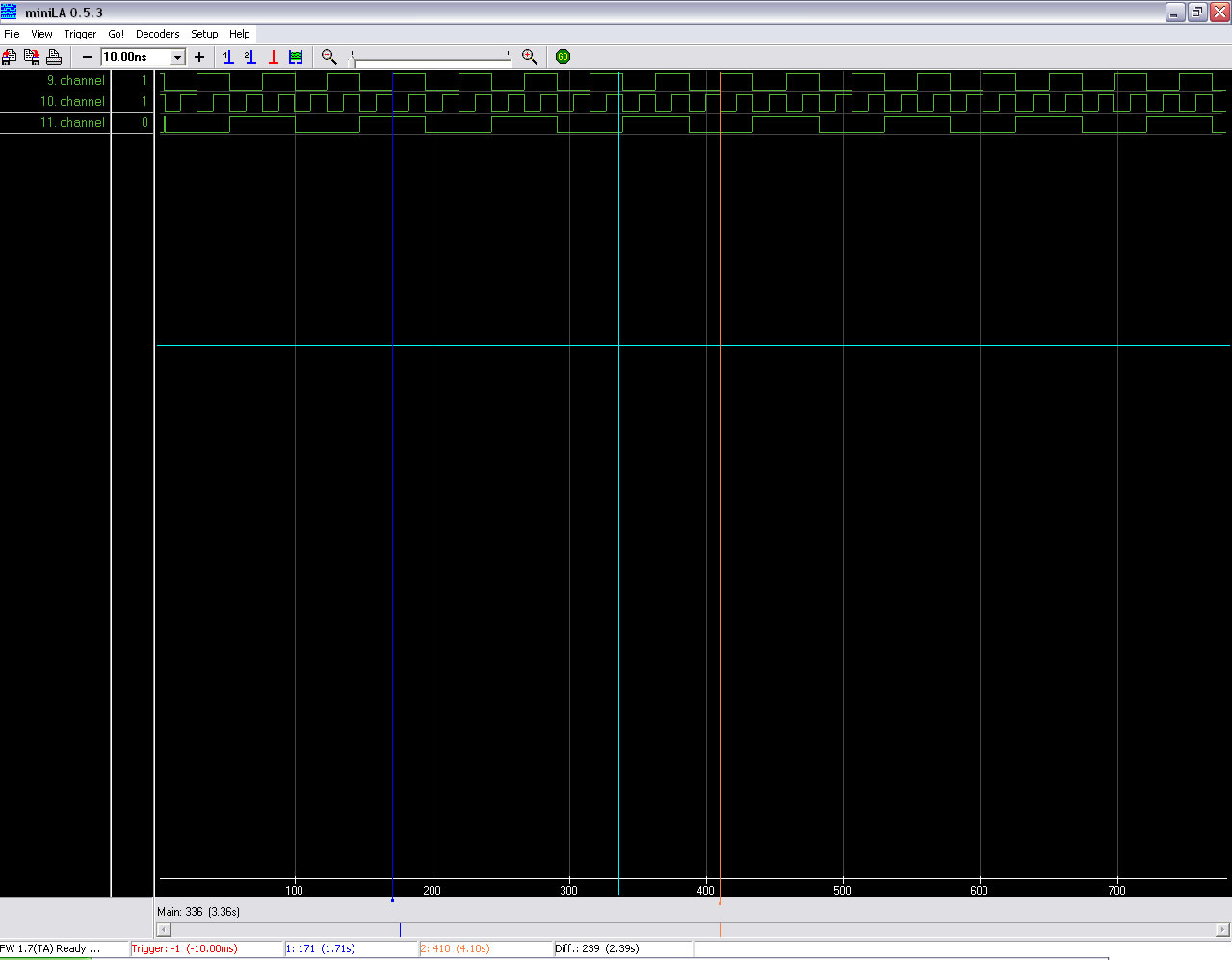

Erwartungen. Ich habe testweiße das Signal 3er Leuchtdioden eines
aktuellen Projekts von mir abgegriffen. Das Ergebnis findet ihr im
Anhang. Bin echt begeistert!

Fehlt nur noch eine Lösung für das USB-Problem...

MfG Hias

[E. M. (hias)]

Hi!

Ich mach grade das Layout für eine Pegelwandler-Platine.
Ich möchte eigentlich die 32 Kanäle auf 4 10polige Wannenstecker aus dem
Gehäuse führen. Jeweils 8 Kanäle plus VCC und GND. Kann es da zu
Problemen kommen? Auf der Platine sind ja jeweils eine Masseleitung
dazwischen.

MfG Hias

[Alex (Gast)]

Hallo,

hab mir grad den Schaltplan nochmal angeschaut. Hat von euch jemand(die
mit dem USB-Prob) den TEST Pin des FTDI Bausteins auf GND gelegt???
Steht so jedenfalls im Schaltplan. Hab meinen Minila schon in meiner
neuen Wohnung kanns leider net testen.

mfg Alex

[E. M. (hias)]

Hallo
Im Schaltplan steht zwar, dass der Test-Pin nach GND verbunden werden
muss, der Pin (47) ist aber schon mit Masse verbunden.
(Durchkontaktierung unterm 6Mhz Quarz nach Masse.)

Hias

[Daniel Schäfer (Gast)]

Gibts jetzt schon Leute bei denen USB funktioniert?

[Daniel Schäfer (Gast)]

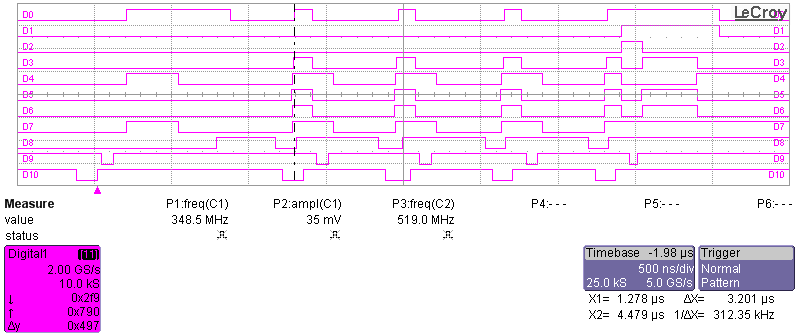

Ich sitz hier grad mit unsrem FirmenLA (LeCroy WaveRunner mit LA
Erweiterung).
Also man sieht schön, dass eine Kommunikation über USB stattfindet.
Aber entweder sind hier datenleitungen vertauscht oder der USB Code
geht nicht.
Kennt sich wer mit Delphi aus? Weil das Programm ist leider in Delphi
geschrieben und dafür hab ich keine Entwicklungsumgebung.

Und hat wer zufällig nen Programm um über die gleiche DLL
eigene Hexadezimale zahlen schicken zu können? Das würde mir bei
der Fehlersuche enorm helfen, wenn ich 100%ig wüsste was gesendet
wird.

Momentan erstick ich eher an der Datenflut der Kommunikation.

[Daniel Schäfer (Gast)]

also mit dem delphicode von der ftdi seite
(http://www.ftdichip.com/Projects/MPSSE/FT2232C-Proj04_HostEmul.zip)
klappt es. D.h. ich vermute stark, dass der Fehler im Code der
Windowsanwendung liegt. Programmierer vor ;D

[Frank L. (franklink)]

Hi,
ich bin zwar nicht im Projekt beteiligt, aber wenn Du den Delphi-Code
als ZIP anhängst, kann ich mal drüber schauen.
Gruß
Frank

[Daniel Schäfer (Gast)]

oben hab ich ja die ftdi quellen gepostet (die eine verbindung
herstellen können).
hier der links zur windowssoftware, die meckert:
http://sourceforge.net/project/showfiles.php?group_id=129283&package_id=178863

[Frank L. (franklink)]

Hi,
nach kurzer oberflächlicher Analyse habe ich festgestellt, daß bei der
Initialisierung der USB-Schnittstelle in beiden Anwendungen mit
unterschiedlichen Latenzzeiten gearbeitet wird.

In der Anwendung von Sourceforge wird mit einer Latenzzeit von 100ms??

//=================================================================
function InitDev : boolean;
//=================================================================
var
  passed : boolean;
  res : FT_Result;
begin
   res := Set_USB_Device_LatencyTimer(100);
   res := Set_USB_Device_BitMode($00,$00);     // reset controller
   res := Set_USB_Device_BitMode($00,$08);     // enable Host Bus Emulation
   passed := Sync_To_MPSSE;
   InitDev := passed;
end;

und in der anderen Anwendung mit einer Latenzzeit von 16ms???

function InitDev : boolean;
var passed : boolean;
res : FT_Result;
begin
res := Set_USB_Device_LatencyTimer(16);
res := Set_USB_Device_BitMode($00,$00); // reset controller
res := Set_USB_Device_BitMode($00,$08); // enable Host Bus Emulation
passed := Sync_To_MPSSE;
InitDev := passed;
end;

gearbeitet.

Da die Anwendung mit den 16ms??? korrekt arbeitet, wäre dies mein erster
Ansatz. Ich benötige aber noch mehr Hinweise, da ich die Anwendung
mangels entsprechender USB-Devices nicht testen kann.

Neu compilieren schaffe ich erst am Wochenende, da ich erst eine
entsprechende VM aufsetzen muss, damit ich den Code und die Bibliotheken
nutzen kann. Meine aktuelle Delphiumgebung möchte ich nicht damit
belasten.

Gruß
Frank

[Daniel Schäfer (Gast)]

Danke für deine Hilfe! Momentan weiß ich ehrlich gesagt auch nicht
weiter.
Ich werde mal selbst versuchen Delphi Personal einzurichten und
die entsprechende Abfrage, die die Fehlermeldung wirft einfach mal zu
entfernen. Da wird nämlich was zum miniLA geschicht (0xaa und 0xab) und
eine
antwort erwartet (und zwar 0xfa = kommando unbekannt). Passiert dies
nicht,
dann kommt die Meldung. Beim LTP/Parallel habe ich diese Abfrage nicht
gesehen.

 lg Daniel

[Daniel Schäfer (Gast)]

ahh, ich seh gerade das sind ftdi kommandos - also liegts vielleicht
doch an der latenz.

[Frank L. (franklink)]

Hallo Daniel,
ich versuche am Wochenende ein kleines Kommunikationsprogramm
zusammenzustellen, dass die Latenzzeiten anpassbar macht. Wir können
damit versuchen die korrekten Latenzzeiten einzustellen.
Wobei mir noch nicht ganz klar ist, was mit dieser Latenzzeiz
tatsächlich bewirkt wird.

Kannst Du mir den sagen, an welcher Stelle genau der Fehler auftritt
bzw. welche Fehlermeldung ausgegeben wird?

Gruß
Frank

[Daniel Schäfer (Gast)]

Sourcedatei: "dlgIO_USB.pas"
In "procedure TfrmIO_USB.Init;" :

 begin
      raise Exception.Create('USB initialisation failed.');
      close;
    end;

Jedenfalls kommt diese Meldung beim starten, wenn USB ausgewählt ist.

[Frank L. (franklink)]

Hallo,
ich habe das Programm jetzt mal kompiliert.
Die Anwendung sucht zu Programmstart nach einem USB-Adapter mit dem
Namen:

"miniLA USB Interface A"

wird dieser Adapter nicht gefunden, wird der entsprechende Fehler
ausgeworfen.

Kann mir jemand den Namen geben, mit dem sich Euer USB-Treiber einträgt?

Desweiteren haben ich die Latenzzeit mal auf 16 eingestellt.
Im Anhang die entsprechende Applikation.

Gruß
Frank

[E. M. (hias)]

Hallo!

Du musst das ept. File in das EEprom vom FTDI-Chip hochladen.
Dort wird der entsprechende Name eingetragen. Bei mir wird der Treiber
mit
"miniLA USB Interface A" geladen.

Hab momentan leider keine Zeit das ganze bei mir zu testen.
Vielleicht finde ich morgen einen Moment.

MfG
Hias

[Thomas V. (thomas_v)]

Hallo zusammen,
bin jetzt auch endlich soweit, dass ich mich an der Fehlersuche
beteiligen kann. Habe den miniLA über die parallele Schnittstelle zum
Laufen bekommen.
Bei USB sieht es bei mir etwas anders aus. Ich bekomme keine Verbindung,
allerdings auch keine Fehlermeldung. Wenn ich USB auswähle wird in der
ComboBox auch "miniLA USB Interface A" angezeigt. Bei erneutem Aufruf
der Konfiguration ist die Box jedoch leer. Wie gesagt - ohne
Fehlermeldung.
Was mir aufgefallen ist, ist, dass die Kondensatoren am 6 MHz - Quarz
22p statt 27p (Schaltplan) haben (zumindest laut Reichelt Warenkorb).
Evtl. könnte es da einen Zusammenhang geben. Als Firmware habe ich die
Timebase-Variante genommen.

Gruß, Thomas

[Daniel Schäfer (Gast)]

Hallo Frank,
also der Initialisierungsfehler ist weg! Leider steht unten links in
der Statusleiste "Hardware not found" und man kann noch nichts tun.

Aber die Verbindung zum ftdi scheint schonmal zu stehen - super Arbeit!

 lg Daniel

[Frank L. (franklink)]

Hallo Thomas,
es ist so, dass die Anwendung beim Starten die Combobox initialisiert.
Wird anschließend der Setup-Dialog aufgerufen, wird keine weitere
Initialisierung aufgerufen.

D.h. findet die Anwendung bei Programmstart den Adapter nicht, wird auch
kein weiterer Versuch unternommen den Adapter zu finden.

In meinem vorherigen Posting habe ich die Anwendung angehangen
allerdings mit anderen Timing-Einstellungen.

Ich werde versuchen am Wochenende ein Testprogamm zusammenzubauen, dass
einen vereinfachten Test der Kommunikation erlaubt und einige
Paramatrisierungen ermöglicht.

Zusätzlich werde ich die Quellen hinsichtlich weiterer Abweichungen
gegenüber der Anwendung von der ftdi-Seite prüfen, da das Testprogramm
anscheinend funktioniert.

Leider kann ich selber nicht Testen, da ich keine entsprechende Hardware
zur Verfügung habe. Ich werde deshalb jede Variante der Software posten
und dann auf ein Echo von Eurer Seite warten müssen.

Gruß
Frank

[Daniel Schäfer (Gast)]

frmMain.Analyzer.State scheint auf tsNotDetected zu stehen. Warum weiß
ich nicht genau. Ich finde so auf die Schnelle nicht die Stelle wo das
beim starten gesetzt (nicht gesetzt) wird. Vermute in einem Timer
in der uCommunication.pas


@thomas

"Wenn ich USB auswähle wird in der
ComboBox auch "miniLA USB Interface A" angezeigt. Bei erneutem Aufruf
der Konfiguration ist die Box jedoch leer. Wie gesagt - ohne
Fehlermeldung."

Das ist en bekannter Schönheitsfehler. Auf automatisch sollte
es gehen. Zieh einfach mal das USB ab, dann bekommst du Fehlermeldungen.

So wie's aussieht geht die verbindung zum ftdi jetzt. Nur scheint es nun
an der verbindung zwischen ftdi und CLPD zu hängen argh ^^

 lg Daniel

[Frank L. (franklink)]

Hallo Daniel,
gut, mit dieser Fehlermeldung kann ich jetzt prüfen, was als nächstes
schief geht. Ich melde mich heute Abend.

Wenn ich Zeit habe, werde ich die ganze Anwendung etwas anders
strukturieren und aufbauen. Dann ist dieser Schönheitsfehler auch
beseitigt.

Gruß
Frank

[Frank L. (franklink)]

Hallo,
wieder ein Fehler gefunden, in der Routine OpenPort, fehlen
entscheidende Zeilen Code. Ich passe das heute Abend an und prüfe den
restlichen Code für die Kommunikation. Ich denke, dann wird es erstmal
passen.

Gruß
Frank

[Daniel Schäfer (Gast)]

super! :=)

[Daniel Schäfer (Gast)]

ah, ich müsste folgendes wissen:
wie heißen denn die kabel, die ich von der platine zu den "tastköpfen"
(da die dinger zum anklemmen an beinchen, die es 10stück bunt gab)?

Weil ich bestell geschäftlich morgen bei reichelt und digikey, aber ich
hab nix gefunden :(

[Frank L. (franklink)]

Hallo,
hier eine neue Version der Anwendung.
Im Code habe ich noch ein paar Ungereimtheiten entdeckt.
Bitte einmal versuchen und Fehler melden.
Gruß
Frank

[Thomas V. (thomas_v)]

Guten Morgen Frank,

ich bekomme leider immer noch keine Verbindung. Allerdings ist in der
Combobox jetzt Dauerhaft der Adapter auswählbar und verschwindet nicht
immer wieder.

Gruß, Thomas

[Frank L. (franklink)]

Guten Morgen Thomas,
das ist Schade, aber ich werde morgen ein kleines Kommunikationsprogramm
zusammenstellen, mit dem erst einmal die Verbindung über den
USB-Baustein getestet werden kann.

Daniel schrieb ja schon, dass er die Verbindung zum ftdi hinbekommen
hat. Ihm fehlte jetzt noch die Verbindung von ftdi zu CPLD.

Hast Du eine Fehlermeldung bekommen? Wenn ja welche.

Gruß
Frank

[Thomas V. (thomas_v)]

Nein - habe keine Fehlermeldung bekommen. Ich werde es morgen mal mit
der anderen Firmware testen. Wie hast Du die Software eigentlich
kompiliert bekommen. Was muss mit der tScroll-Datei in Components
gemacht werden. Hab noch nie mit Delphi gearbeitet. Ein Bekannter hat
mir seinen Laptop mit Borland Delphi 2006 geliehen - bekomme aber immer
ne Fehlermeldung TOwn... fehlt. Auch wenn ich von Delphi keine Ahnung
hab - vielleicht fällt mir ja auch was im Quelltext auf...

Gruß, Thomas

[Daniel Schäfer (Gast)]

also ich bekomme auch noch "HW Not Detected" unten links in der Status
Bar.
:(

[Thomas V. (thomas_v)]

Hallo Daniel,

hast Du es schonmal mit der Stateanalyses-Firmware getestet?

Gruß, Thomas

[Daniel Schäfer (Gast)]

nein, kann ich aber machen - im laufe des tages

[Frank L. (franklink)]

@Thomas,
die Scrollbar kann man als Komponente herunterladen. Such mal über
Google.
Im Quellcode, musste ich dann noch ein paar Zeile auskommentieren, da
die Version der Scrollbar einige Methoden nicht unterstützt.

Ich poste aber heute Abend gerne den vollständigen Code. Kann Dir aber
nur abraten, daran zu arbeiten wenn Du keine Ahnung von Delphi hast. Die
Sourcen sind echt schlimm (möchte den ursprünglichen Entwicklern nicht
zu nahe treten).

Wenn Du bei der Initialisierung keine Fehlermeldung erhalten hast, kann
es eigentlich nur bedeuten, dass die Einrichtung der Kommunikation
fehlerfrei gelaufen ist. Natürlich vorausgesetzt, ich habe jetzt keinen
Fehler eingebaut.

Ich werde mir heute Abende ein kleines Programm bauen, um ersteinmal
sicherzustellen, dass eine Kommunikation über die USB-Schnittstelle mit
diesen Sourcen funktioniert. Da ich einen USB-Programmer habe, kann ich
mit meinem Testboard die Kommunikation über den ATMega Uart
protokollieren.

Im zweiten Schritt, müsst Ihr prüfen, ob die Kommunikation auf Eurem
Board an die nächste Stufe nach der USB-Schnittstelle weitergereicht
wird.

Gruß
Frank

[E. M. (hias)]

Hallo,

Ich hab die letzte Version der Software gerade etwas testen können.
Wähle ich "automatic detection" dann verbindet er problemlos mit dem
FTDI.
Allerdings kommt der Initialisierungsfehler, wenn ich die manuelle
Auswahl treffe. Bei mir steht auch nicht miniLA USB Interface A
dauerhaft in der Combobox. Wenn ich in das Untermenu komme dann stehts
drinnen, klicke ich allerdings auf den Dropdown-Pfeil dann verschwindet
der Eintrag.

Ich habe bemerkt dass im Treiber der Name mit miniLA USB Interface (ohne
A) angegeben ist. Vielleicht gibts damit Probleme.

Im "AutomatikModus" hab ich den Bus mit dem Oszi untersucht.
Was mir auffällt ist, dass kein extended read/write stattfindet. Der Pin
usbadd8 wird für den Multiplexer verwendet. Dieser ist bei mir konstant
Low.
Somit ist auch die Read/Write Leitung immer Low. Somit wäre auch klar
dass der CPLD nichts auf den Bus legt, weil dieser immer im
Empfangsmodus ist.
Leider hab ich in Delphi noch nie was gemacht, werd aber trotzdem nach
Fehlern suchen.

Es wird immer über ein Testprogramm gesprochen.
Dies kennt ihr aber:
http://www.ftdichip.com/Projects/MPSSE/FT2232C-Proj04_HostEmul.zip

Das wars erstmal....

Hias

[Daniel Schäfer (Gast)]

Geht mit dem testprogramm der extendet Mode?
Kannst du das bisschen genauer erläutern? ich kenn mich mit dem
Protokoll und
damit auch der Funktion des Multiplexers wenig aus, die Faulheit
gebietet
mit hier zu fragen bevor ich mir die ganze Protokollspec antu :)

Weil wenn ich da genau weiß was es zu suchen gilt kann ich mich hier mit
unsrem LA mal dransetzen und suchen.

[E. M. (hias)]

Hallo.

Ich werds mal versuchen.

Der EPP ist eigentlich recht einfach zu erlären.
Es gibt 8 (bidiretionale) Datenleitungen, DataStrobe, AdressStrobe und
Read/Write. Außerdem noch ein paar weitere, die für uns uninteressant
sind.

Betrachten wir mal den Read (vom PC aus gesehen).
Der PC sendet Informationen, nämlich die Adresse, von der er lesen will.
Dabei legt er die Address Strobe auf Low, Write ist High und an den
Datenleitungen liegt die Adresse an.
Danach antwortetet das Device mit dem Inhalt des zu lesenden Registers.
wenn DataStrobe Low wird, Write ist wieder High und an den
Datenleitungen liegt der gewünschte Registerinhalt an.

Die für uns wichtigen Leitungen sind also
DST (Datastrobe)
AST (Adressstrobe)
RD/WR (Read == Low)

DST und AST scheinen zu funktionieren.
Nur Read liegt bei mir immer auf Low, somit legt der CPLD nie Daten auf
den Bus.

Der Multiplexer ist in meinen Augen da, um den Bus auf das EPP
anzupassen.
Die Funktion ist leicht erklärt:
Es handelt sich um einen 3 fach Multiplexer der in Abhängigkeit von A
entweder X0 oder X1 auf X legt. (bei B und C mit Y und Z genauso)

So long....
Hias

P.S.: Auch mit dem Testprogramm kann ich nichts aus dem CPLD rausziehen.

[Daniel Schäfer (Gast)]

erster und vierter pin sind auf high - auch bei mir.

[Daniel Schäfer (Gast)]

Es sind kleine Peaks drauf, aber die liegen bei 2 Ghz, das kann man sich
hier auch irgendwo einfangen ;)
Und bei 2 Ghz frag ich mich auch, ob das überhaupt sinnvoll ist ;)

[E. M. (hias)]

Ich hab das eben aus der Antwort rausgenommen, weil ich nicht sicher bin
was da passiert.
Wenn du mit dem Host_Emul Programm verbindest, hast du dann auf
irgendwelchen Pins ein Signal drauf (Ohne Datenübertragung)? Vorhin
hatte ich ein Signal das durchwegs high war aber sobald ich die
Verbindung aufbaue habe ich, in regelmäßigen Abständen, kurze
Low-Spikes. Wie gesagt ich schaff das nicht mit meinem Oszi sauber
darzustellen.
Kannst du das mal bitte testen?
Hias

EDIT: Du warst schneller :)

Versuch das ganze mal mit verbundenem FDTI. Nimm dazu mal das Programm
aus dem Link oben, sodass kein Datentransfer stattfindet. Da müssten
jetzt kleine Spikes erkennbar sein.

[Daniel Schäfer (Gast)]

auch mit dem beispielprogramm ist read bei mir andauernd auf low.

[Daniel Schäfer (Gast)]

also ohne verbindung cpld-ftdi

[E. M. (hias)]

Ich hab eigentlich wieder Pin 1 und Pin 4 gemeint:).

Du musst extended read/write machen und bei der High Adresse 0x01
eintragen.
Dann muss RD/WR high werden....

[Daniel Schäfer (Gast)]

Ich bin grad veriwrrt - multitasking is nicht mein ding.
Hier mal nen ReadExtended (High 01, Low 01), D0-D7 = I/O, D8 =
Read/Write

Trigger auf Flanke Read/Write.

[Daniel Schäfer (Gast)]

Im Anhang noch ein Bild, der "Störung" wenn der FTDI angeschlossen ist
und
sonst nichts passiert (auf Windows Seite).
Hab alle Triggerkombinationen durch - konnte nur dies finden.

[Daniel Schäfer (Gast)]

Die "Störung" ist übrigends auch drauf, wenn die Versorgungsspannung am
CPLD aus ist.

[E. M. (hias)]

Hallo!

Sehr interessant das ganze.
Ob das Read hinhaut kann ich so nicht erkennen, da bräuchte ich noch DST
und AST.

Die Störung hab ich auch beobachtet. Ob die einen Einfluss auf die
Datenübertragung hat weiß ich nicht. Die noch größere Frage ist woher
sie kommt... Auf alle Fälle ist der FT2232dran Schuld. Ich werd mal
kucken ob ich dawas finde.

Hias

[Daniel Schäfer (Gast)]

Hier den gleichen Read. Je höher die Zahl, je höher der Anschluss (von
Spannungsbuchse aus gesehen). Also D10 = AST.

[Daniel Schäfer (Gast)]

un hier in übersicht

[Daniel Schäfer (Gast)]

och mann, ich spann ganz schön:
verkabelungsfehler. Nochmal im Anhang

[Daniel Schäfer (Gast)]

ich kriege die krise - sry für den spam aber ich hab wieder das falsche
file angehängt!!!!! aaaaahhhh

[Daniel Schäfer (Gast)]

hier der teil größer mit dem R/W DST und AST
und jetzt geb ich ruhe - versprochen

[Daniel Schäfer (Gast)]

Ich vermute einen Softwarefehler hier:

if (state = tsNotDetected) then
    begin
      if ((FVersion and $70) <> 0) and ((FVersion and $70) <> $70) and not CommError then  // HW was connected
   state := tsReady;
    end
   else if ((FVersion and $70) = 0) or ((FVersion and $70) = $70) or CommError then  // HW was disconected
      state := tsNotDetected
   else if (old_version <> FVersion) then    // New HW connected
    begin
      state := tsReady;
      do_changeevent := true;
    end
   // if correct version detected, do ..
   else if old_state <> tsNotDetected then
    begin

      if (   ((status_reg and mstReset) <> 0)
    or ((status_reg and mstRun) = 0)) then
       begin
   state := tsReady;
       end
      else if (    ((status_reg and mstReset) = 0)
         and ((status_reg and mstDone) <> 0)
         and ((ctrl_reg and mctRun) <> 0)) then
       begin
   state := tsReading;
       end
      else if (    ((status_reg and mstTrig) <> 0)
         and ((ctrl_reg and mctRun) <> 0)) then
       begin
   state := tsPosttrigger;
       end
      else if (ctrl_reg and mctRun) <> 0 then
       begin
   state := tsWaitForTrigger;
       end;

      if state = tsReading then
       begin
   if assigned (OnStateChange) then
      OnStateChange(self);
   ReadSRAM;
   state := tsReady;
       end;
    end;

[E. M. (hias)]

Danke dass du dir soviel Arbeit machst.
Ich nehme an der minila10.png is ein screenshoot beim Data_Write mit dem
HOST_Emul Programm? Extended?

[Daniel Schäfer (Gast)]

nein ist ein extended read auf 0101

[Daniel Schäfer (Gast)]

hier mal ein auslesen der Ports mit der parallelen Software.
Man sieht schön, dass ich ein Pin auf GND gesetzt habe, der Rest floatet
frei
auf high.
Dies war Parallel und funktioniert 1a!

[E. M. (hias)]

was ich ned versteh ist warum beim Lesen die RD/WR Leitung auf low geht?
(D8)
Die müsste eigentlich auf High bleiben.
Das war den anderen Bespielen auch schon so.

Was mir allerdings auffällt ist, dass beim parallelen Anschluss. RD/WR
auch während des DST auf low bleibt. Beim USB ist RD/WR nur dann LOW
wenn AST low ist. Nicht aber bei DST.

[Daniel Schäfer (Gast)]

hier das allergleiche mit usb. bitte unten rechts auf die timebase
achten.
das ist vieeeel schneller. und der zurückgegebene wert (pro port 0xf9)
ist falsch.

(ist eine modifizierte software - habe die firmwareversionsabfrage
gezwungen eine feste version zurückzugeben - dann läuft das programm.
gibt aber wie oben zu sehen ist falsche werte - was ja auch das problem
ist warum die firmwareversion falsch rüberkommt und damit die software
sich weigert zu laufen)

[E. M. (hias)]

Eder Matthias wrote:
> Betrachten wir mal den Read (vom PC aus gesehen).
> Der PC sendet Informationen, nämlich die Adresse, von der er lesen will.
> Dabei legt er die Address Strobe auf Low, Write ist High und an den
> Datenleitungen liegt die Adresse an.
> Danach antwortetet das Device mit dem Inhalt des zu lesenden Registers.
> wenn DataStrobe Low wird, Write ist wieder High und an den
> Datenleitungen liegt der gewünschte Registerinhalt an.

Da hatte ich einen Denkfehler!

Richtig ist das hier:
Betrachten wir mal den Read (vom PC aus gesehen).
Der PC sendet Informationen, nämlich die Adresse, von der er lesen will.
Dabei legt er die Address Strobe auf Low, Write ist LOW und an den
Datenleitungen liegt die Adresse an. Der CPLD liest die Adresse.
Danach antwortetet das Device mit dem Inhalt des zu lesenden Registers.
wenn DataStrobe Low wird, Write ist wieder High (also für den PC
READ)und an den Datenleitungen liegt der gewünschte Registerinhalt an.

[Frank L. (franklink)]

@Daniel,
Du meinst also die Versionsnummer ist nicht korrekt, was bedeutet das
genau? Was wäre die richtige Version bzw. wenn ich die Versionsprüfung
abschalte, was kann passieren. Werden die Kommandos dann falsch
interpetiert?

@hias,
arbeitest Du mit meiner letzten Programmversion oder hast Du eine eigene
andere Software?

Gruß
Frank

[Daniel S. (dschaefer)]

Die ganze Kommunikation läuft anscheinend falsch -
die Versionsnummer wird an der entsprechenden Stelle nicht richtig
ausgelesen - und mit falscher Versionsnummer erkennt die
Software die Hardware nicht an. Das ist das erste Problem.
Umgeh ich das Problem, indem ich die Versionsabfrage auskommentiere
und der Variable einen festen (und richtigen) Wert gebe, dann
wird die HW erkannt und man kann drauf zu greifen.

Nur eben stimmen die Werte und alles andere vorne und hinten nicht!

Also:
Es scheint ein grundlegendes Problem in der Kommunikation zwischen
FTDI und CPLD zu sein. Diese Kommunikation wird ja aber von dem
Windows/Delphi Programm gesteuert.
Die letzten zwei Bilder zeigen eigentlich deutlich wie
sich USB und Parallel unterscheiden.

 lg Daniel

[Frank L. (franklink)]

@Daniel,
was bedeutet "stimmen die Werte nicht"?

Gibt es eine Kommandostruktur?

Gruß
Frank

[Daniel S. (dschaefer)]

mit paralleler Software (keine pins angeschlossen) bekomm ich:
alle pins auf high (0xFF)
mit usb (keine Pins angeschlossen) bekomm ich:
teil der pins auf high (0xF9)

leg ich einen Pin auf Ground, dann ändert es sich auch beim parallelen
Betrieb, Beim USB Betrieb bleibt es auf 0xF9.

http://minila.sourceforge.net/fw/communication_protocol_fw_1.7.html
Ansonst kann ich nur noch auf die zwei Bilder hinweisen. Mit dem obigen
Link (und dem einen und einzigen Link da drin) sagt es aus, dass beim
USB was nicht stimmen kann.
Die ganze AST/DST/RW Sache ist zwischen USB und Parallel
unterschiedlich.

[E. M. (hias)]

@Frank
Ich habe oben genannte Beobachtungen mit deiner letzten Software
gemacht.

@Daniel
Wenn ich mit der Host-Emulsoftware einen Read von 0x0101 mache bekomm
ich immer 0xff. Grundsätzlich 0xff egal welche Adresse. Du bekommst
0xF9????

Ich hab gerade eine Beobachtung gemacht. Berühre ich mit dem Tastkopf
einen der Pins, nachdem ich mit der miniLA Software von Frank eine
Verbindung aufgebaut habe steht plötzlich eine Firmwarenummer drinnen.
Was sagt uns das? Es wird grundsätzlich was gelesen, jedoch gibt der
CPLD nichts aus. Die Datenleitungen sind alle im Tristate, deshalb
reicht der Pulldown des Tastkopfs aus um die Datenleitung auf
Massepotentialzu ziehen.
Für mich haben wir es hier mit einem Timingproblem zu tun. Wo genau weiß
ich noch nicht.

Daniel du sagst USB läuft um ein vielfaches schneller? Ich weiß nicht
was die ganzen Angaben in deinen Logs bedeuten. Wie viel schneller.
Eventuell resultieren daraus unsere Probleme. Die USB Version nutzt das
Wait-Signal nicht, und ist deshalb in meinen Augen sehr anfällig.

Gibt es im Treiber irgendeine Einstellung die die Transferrate
beschränkt?

[Frank L. (franklink)]

Ich benötige mal Eure Hilfe zum Thema Kommunikation:

Für USB - Read steht in der Software folgender Code:

    if last_access <> read then
    begin
        AddToBuffer($91);     // read extended
        AddToBuffer($1);      // Address high
    end else
        AddToBuffer($90);      // read short

    AddToBuffer(Addr);       // Address low
    if immediate then
    begin
        AddToBuffer($87);     // Send Immediate
        SendBytes(OutIndex);    // send off the command
        result := GetData;
    end else
        result := 0;
   last_access := read;

für LPT der folgende Code:

      OutPort(lpt_control,$00);         // set direction OUT
      Delay;
      OutPort(lpt_control,$01);         // write do 0 (write)
      Delay;
      if Addr <> last_address then
       begin
   OutPort(lpt_base,Addr);  // set adr (data)
   Delay;
   OutPort(lpt_control,$09);  // adrstb to 0 (slct in)
   Delay;
   OutPort(lpt_control,$01);     // adrstb to 1 (slct in)
   Delay;
       end;
      OutPort(lpt_base,Val);       // set data (data)
      Delay;
      OutPort(lpt_control,$03);   // datastb to 0 (autofeed)
      Delay;
      OutPort(lpt_control,$01);    // datastb to 1 (autofeed)
      Delay;
      OutPort(lpt_control,$21);      // direction IN
      Delay;

Das sind erhebliche Kommando Unterschiede die meines erachtens so nicht
sein können. Die gleichen Unterschiede habe ich auch bei USB - write.

Kann das so richtig sein, oder müßten nicht immer die gleichen Kommandos
unabhängig von der Schnittstelle gesendet werden?

Gruß
Frank

[E. M. (hias)]

Du musst bedenken, dass der extended read notwendig ist für den
Multiplexer.
0x91 scheint das Kommando für den FTDI zu sein einen extended read zu
sein gefolgt von der High-Adresse der Low-Adresse gefolgt von dem Befehl
sofort zu senden. Scheint mir alles plausibel zu sein. (Ich kenne die
Befehle vom Treiber allerdings nicht)

[Frank L. (franklink)]

Hallo Leute,
ich habe die Quellen von MiniLa_win auf meinem Server zum Download
bereitgestellt.

http://www.derplatinenshop.de/download/minila_win.zip

Im Unterverzeichnis Src befinden zwei Projekte

1. minila.dpr
2. package1.dpk

Im Package1 sind die benötigten Delphi-Componenten enthalten. Diese
müssen zuerst installiert werden.

Anschließend kann dann das Projekt selber kompiliert werden.

Gruß
Frank

[Frank L. (franklink)]

Hallo,
das Testprogramm von FT2232 -> HostEmul habe ich überarbeitet.

Mit diesem Programm könnt Ihr erst einmal die Kommunikation prüfen.
Es findet keine Prüfung einer Version statt.

Mit dieser Anwendung kann zum einen das vorhanden sein einer
Schnittstelle geprüft werden sowie die Kommunikation mit der CPLD.

In der Zip-Datei sind die Sourcen und die Anwendung in komplilierter
Form enthalten.

http://www.derplatinenshop.de/download/FT2232C.zip

Mit der Anwendung miniLa kann ich leider erst weitermachen, wenn
sichergestellt ist, dass Euer Board funktioniert und keine
Kommunikationsschwierigkeiten hat. Dann bin ich aber gerne bereit das
ganze auf neue Füsse zustellen.

Was das Testprogramm angeht bitte alle Wünsche und Anpassungen posten.

Gruß
Frank

[E. M. (hias)]

Hallo!

Danke Frank! Was hast du da geändert? Jetzt klappt jeder
Verbindungsversuch.
Außerdem scheint das Schreiben zu funktionieren. Ihr könnt z.B.0x80
senden.
Das bedeutet dass das Capturing gestartet wird. Erkennbar an der
mittleren LED. 0x40 bedeutet Reset ->mittlere LED geht aus.
Das funtioniert einwandfrei.
Aber beim Lesen bekomm ich immer nur 0xff....
Ideen warum?

MfG Hias

[Daniel S. (dschaefer)]

Mein MiniLA liegt in der Firma, deswegen kann ich erst Montag was dazu
sagen.
Zum Thema Timing, Geschwindigkeit:
Unten rechts auf den OSZIBildern sieht man die Timenbase. Einmal
sind es 50 us pro div, das andere mal 500ns pro div.
USB ist also grob gesagt (sehr grob!) um Faktor 100 schneller.

[Frank L. (franklink)]

> Eder Matthias wrote:
> Jetzt klappt jeder Verbindungsversuch.

@hias
welche Anwendung hast Du verwendet. FT2232 habe ich nur aufgeräumt und
lesbar gemacht.
An miniLa habe ich nichts verändert.

Könnt Ihr auf dem Bus messen, was zurückgegeben wird? Wenn ja, kann so
festgestellt werden, ob es am Programm liegt oder an der Hardware, wenn
nicht, müssen wir uns überlegen, wie ich die Rohdaten angezeigt bekomme,
es kann ja auch an der Empfangsroutine liegen. Ich würde dann einen
Monitorfunktion einbauen, die die Rohdaten die von USB geliefert werden,
anzeigt bevor Sie aufbereitet werden.

Gruß
Frank

[Frank L. (franklink)]

Hallo Leute,
ich habe mich im Internet ein wenig umgesehen und eine aktuellere
Version von
FT2xx.dll gefunden. Vielleicht liegt eins der Probleme auch hier
verborgen.

Bitte prüft das mal.

http://www.ftdichip.com/Drivers/D2XX.htm

Ich prüfe parallel, ob die Software mit dieser DLL funktioniert.
Gruß
Frank

[E. M. (hias)]

Hallo!

@Daniel: Du hast beim miniLA10.png einen extended Read auf Addr. 0X0101
gemacht?

Ich hab das Bild mal analysiert. Als Addresse kommt hier 0xF9 raus und
als Data 0x87. Das ist reiner Müll.

Mich würde interessieren wie es bei einem Write ausschaut. Dieser
funtioniert ja anscheinend mit dem Testprogramm.

Die neue *.dll hab ich auch schon getestet bringt auch nichts.

Ich benutze zum testen das Host-Emul Programm in deiner Version.
Da hab ich komischerweise kaum Probleme eine Verbindung aufzubauen.
Mit der Version von FTDI ist das nicht so. Irgendetwas musst du also
geändert haben :)

[Frank L. (franklink)]

Hier noch der Link auf das Programmierhandbuch.

http://www.ftdichip.com/Documents/ProgramGuides/D2XXPG34.pdf

Interessant ist, dass die Latenzzeiten sehr stark vom verwendeten Chip
abhängig sind. Meine erste Vermutung mit der falschen Latenzzeit hat
sich da auch als korrekt herausgestellt. In der Dokumentation werden
tatsächlich 16ms für den FT8U232AM und den FT8U245AM und nicht die
eingetragenen 100ms angegeben andere Bausteine können wohl mit einer
programmierbaren Latenzzeit arbeiten.

Gruß
Frank

[Daniel S. (dschaefer)]

ja, genau das hab ich gemacht. Am Montag geh ich aber mal richtig
analytisch vor. Dann hab ich auch richtig Zeit dafür.

[Frank L. (franklink)]

Eder Matthias wrote:
> Ich benutze zum testen das Host-Emul Programm in deiner Version.
> Da hab ich komischerweise kaum Probleme eine Verbindung aufzubauen.
> Mit der Version von FTDI ist das nicht so. Irgendetwas musst du also
> geändert haben :)

@hias
Neu kompiliert. Kann natürlich sein, das die aktuelle Delphi Version
2007 an irgendeiner Stelle etwas anders macht. Was genau kann ich aber
leider nicht sagen. Aber laßt uns zufrieden über den kleinen Teilerfolg
sein.

Es bleibt aber immer noch die Frage, gibt Eure Hardware die korrekten
Daten zurück. Ist das von Eurer Seite her prüfbar.

Gruß
Frank

[Daniel S. (dschaefer)]

Parallel abgesteuert (gleiche Leitungen) ja.

[Dipl. Ing. (depr.) (Gast)]

So,

ich habe die Hardware auch endlich zusammengelötet. Nachdem ich fast an
der Programmierung des CPLD verzweifelt bin, (weil das parallele
Verlängerungskabel ne Macke hatte) scheint nun die Firmware drin zu
sein. Die Stromaufnahme liegt bei den 400mA die hier schonmal angedeutet
wurden (vorher ca. 100mA). Leider bekomme ich keinerlei Kontakt. Weder
über die Parallele Schnittstelle noch über USB. Ich bin weiter am Ball.

[E. M. (hias)]

Hallo!

Die größte Fehlerquelle ist der Lpt_Port des PCs. Per default ist bei
nur sehr wenigen Mainboards der EPP-Modus im BIOS aktiviert. Bitte mal
überprüfen.
Dann sollte zumindest die Kommunikation funktionieren.
Allerdings müsste auch ohne EPP, wenn auch nur die Firmwareversion,
angezeigt werden.

Hias

[Dipl. Ing. (depr.) (Gast)]

Hallo,

das mit EPP habe ich ausprobiert. Ich habe BiDirectional,EPP 1.7, EPP
1.9, ECP probiert, immer negativ mit Minila 0.5.3. Gibt es noch andere
Software zum Testen?

[Daniel Schäfer (Gast)]

Etwas stimmt mit dem R/W Pin nicht im USB Modus.
Hier scheint es nen Fehler zu geben. Der ist im normalen State auf GND.
Sollte aber IMHO auf +VCC sein.

[E. M. (hias)]

Hallo!

Ist die gesamte Funktion invertiert? Oder nur im idle State?

[Daniel Schäfer (Gast)]

Beim (funktionierenden) USB Write (z.B. 0x80 um die LED leuchten zu
lassen)
passiert auch nichts auf der RW Leitung. jedenfalls triggert mein LA
auf der Leitung keinerlei Flanke bei einem Write 0x80 oder 0x40.

[Daniel Schäfer (Gast)]

Das USB Interface passt vorne und hinten nicht. Neben der im IDLE
zustand
auf LOW sitzenden RW Leitung scheint auch das Timing irgendwie im Arsch
zu sein!
Wenn ich den Write beobachte, dann seh ich dass die Daten schon an
den Adresspins anliegen (0x80 oder 0x40), wenn die AST Leitung gerade
auf LOW
gezogen wird.
Das ist extrem komisch. Laut meinem LA passiert beim Schreiben mit USB
folgendes:
Adressdaten anlegen, danach Daten anlegen, dann AST auf low, AST wieder
auf
high, DST auf low, DST auf high. (R/W die ganze Zeit low).

[Daniel Schäfer (Gast)]

@hias
hm, jetzt ist er wieder auf high. das ist sehr komisch was da abgeht.
Dadurch, dass er aber über den Multiplexer auf LOW gesetzt wird hat
man aber auf jeden Fall eine falsche Flanke drin

[Daniel Schäfer (Gast)]

Weiteres Problem:
Würde das CPLD die Adressdaten (beim Lesekommando) auf der fallenden
Flanke übernehmen, so würde es die richtigen Adressdaten nehmen. Auf der
steigenden Flanke von AST ändern sich aber schon die Adressdaten zu den
normalen Daten ab (bzw. laut LA haben sich sogar schon abgeändert).

[Daniel Schäfer (Gast)]

Kann es sein, dass der Multiplexer zu lahm ist?
