Forum: Analoge Elektronik und Schaltungstechnik Gibt es noch Tunneldioden?


Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe bei Digikey, Farnell usw. gesucht aber keine gefunden.
Alldatasheets gibt auch keine Vergleichstypen z.B. für 1N3713 her.
Kennt jemand einen Händler der Tunneldioden hat? Oder ist sowas
mittlerweilse anders benannt?

: Verschoben durch Admin
Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir in der Schaltungstechnik-Vorlesung gibt's sie noch ;-)


Aber schau mal hier:
https://www.distrelec.com/ishopWebFront/product/di...

die verkaufen EINE 1N3716 für 14,17 Euro.

Also gibt's sie noch...

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Tip.

Aber sehe ich das falsch, das Tunneldioden aus der Mode sind, oder was?
Wieso gibt es die nicht mehr an jeder Ecke zu kaufen?

Autor: Wolf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weil es kein Feld-,Wald-, und Wiesenbauteil ist so wie die 1N4148.

Autor: Düsentrieb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...kannste -begrenzt- auch selbst basteln:
http://www.geocities.com/CapeCanaveral/lab/5185/circuit.html

-> ZENER OSCILLATORS

Autor: Gerhard. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alldatasheet lietet unter "Tunnel" drei Typen auf
http://category.alldatasheet.com/index.jsp?components=TUNNEL
  1N2927, ASTD-4050-820, 1N3712-20
scheinen aber alle ziemlich alt, im Datenblatt gibts noch keine
Webadresse

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit Tunneldioden umzugehen ist - glaube ich - schwierig.

Ich hatte einmal einen Fuktionsgenerator vo HP, da war eine drin und die
war kaputt; ich wundere mich noch heute, dass ich den Fehler gefunden
habe.

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bekannt ist die Lamda-Schaltung.
Diese besteht aus einem N-Kanal FET (BF245, BF246, 2N3819) und einem
P-Kanal FET (2N4360, 2N4342, 2N5116)
Die Schaltung ist in "Minispione Schaltungstechnik" von Günter Wahl in
Kapitel 2 Seite 8.
Die Schaltung besteht ausschließlich aus 2 FET's und hat auch nur 2
Anschlüsse.

mfg
MAX

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

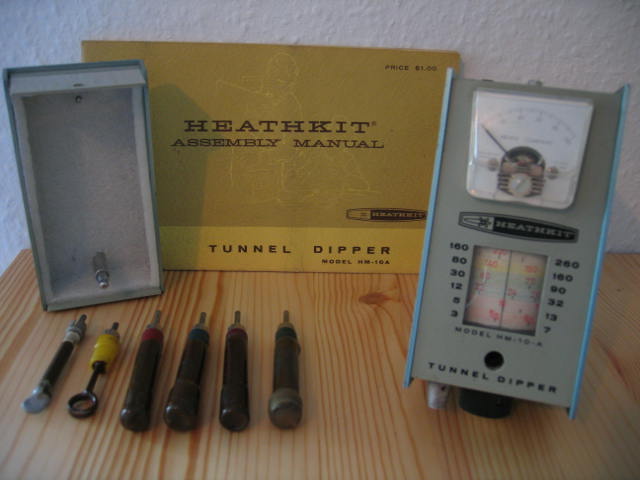

http://www.radiomuseum.org/r/heath_tunnel_dipper_h...
da gabs mal ein Dipmeter von Heathkit mit Tunneldiode

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich muss schon sagen: Danke für die vielen Antworten.

Autor: Stefan May (smay4finger)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Darf ich mal fragen, wofür eine Tunneldiode gut ist? Um einen Tunnel zu
graben?

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die hat eine stückweise fallende Kennlinie, (negativer Widerstand) kann
daher im geeigneten Arbeitspunkt verstärken oder schwingen.

Autor: Dieter Werner (dds5)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Schweizer haben doch so viele Tunnel, da müsste es auch ordentlich
Tunneldioden geben.

Duck und weg

Autor: Stefan May (smay4finger)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, wikipedia sagt dazu etwas:

"Tunneldioden können bei sehr hohen Frequenzen als Verstärker (bis zu
einigen 10 GHz), Schalter und Oszillatoren (bis zu 100 GHz) benutzt
werden. Das liegt an dem trägheitsfreien quantenmechanischen
Tunnelprozess, der in der Strom-Spannungs-Charakteristik zu erkennen
ist."

Autor: Andreas K. (a-k)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@dds5: Meinst du dieses Exemplar, zu finden bei Doppelröhren?

Autor: Wolf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In diesem Tunnel brennt es.

Autor: Hans Neuendorff (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tunneldioden in Germanium- und GaAs-Technologie findet man bei Ebay (in
Russland). Verkäufer: zB. gordelux04 oder russhamma.
(Achtung: Versand kann einen Monat dauern)
Oder in Litauen bei fainaskaunietas.
Diese Dioden wurden in den 70er Jahren in Russland hergestellt.
Bei den Russhamma-Angeboten ist eine Übersichtstabelle mit Daten der
russischen Tunnel- u. Backwarddioden.
Und die indische Luftwaffe (
http://armedforces.nic.in/airforce/mc/diode.htm ) hat eine Übersicht
über die russischen Typbezeichnungen.

Autor: sönny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vor 25 jahren waren tunneldioden schon rar. so rar, dass ich nirgendwo
eine bekommen konnte trotz umfangreicher suche.

dank i-net scheinen sie aber wieder in geringer stückzahl verfügbar zu
sein...

Autor: naja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe noch einige von den russischen аи101б (1969 Bj.) rumliegen.

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hatte damals beim Konkursverkauf von Radio Rim, so 1990, die
gesamten Lagerbestände an Tunneldioden aufgekauft. Es handelte sich um
zwei Stück.

Autor: Nimbus2000 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch in Köln sucht schon eifrig ein Polier danach
Quelle:
http://www.zeit.de/gesellschaft/zeitgeschehen/2010...

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da hat der Hans aber einen schönen alten Thread ausgegraben, 2008 war ja
nicht erst eben, gelle...

Autor: Christian S. (messgeraeteprofi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

wenn denn dieser alte Beitrag schon wieder angewärmt wurde, kann ich
hier gleich mal freudig mitteilen: Ja, es gibt noch 1N3716 (NOS)!

Bin durch einen Zufall an mehrere unbenutzte 1N3716 gekommen und biete
diese an. Näheres klärt sich per PN.

Grüße

Autor: Tino Kühn (blumengiesser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi,

ich räume grad eine elektroniksammlung auf. da haben ich MBD101 50Stück
deklariert als tunneldiode gefunden. ist dem so? wenn ja biete ich sie
hier auch einzeln zum kauf an..

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich fasse mal zusammen.
Für jede Schaltung mit Tunneldiode gibt es eine viel bessere Lösung ohne
Tunnel-Diode.

Autor: Yalu X. (yalu) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tino Kühn schrieb:
> da haben ich MBD101 50Stück deklariert als tunneldiode gefunden. ist
> dem so?

Lt. Datenblatt sind es Schottky-Dioden.

Autor: Tino Kühn (blumengiesser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also aus der traum vom schatz in der bastelkiste...

Autor: Yalu X. (yalu) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> also aus der traum vom schatz in der bastelkiste...

Ja, leider. Ich hätte dir sonst locker 200€/Stück gezahlt ;-)

Autor: Tino Kühn (blumengiesser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hätte noch einige andere sachen. wenn euch was interessiert:
Beitrag "sehr viele Bauteile zu verkaufen."
