Forum: Digitale Signalverarbeitung / DSP Hadamard Transformation


Autor: Peter K. (peter26)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Ich habe zufällig bei dem MLS - Audiomessverfahren gelesen das die
Kreuzkorrelations mit der Hadamard Transformation realsiert werden kann
... ich habe leider noch zu wenig Ahnung bzwl. dieser Trafo ...

Ist dies auch für normale Audiosignale (z.b zur Time Delay Estimation )
einsetzbar ? bzw. wenn ja gibts hier vl. gute Literatur zu dem Thema  ?

Bzw. gibts andere schnelle Kreuzkorrelationsverfahren (derzeit arbeite
ich einfach mit der Mulitiplikation der Spektren) ?

Dankeschön
lg Peter

Autor: Detlef _a (detlef_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Just eine ähnliche Frage gabs vor kurzer zeit mal hier:
Beitrag "Schnelle Faltung"

So richtige Antworten gabs nicht. Ich bin der Meinung, dass man mit der
Hadamard Transformation weder Korrelationen noch Faltungen rechnen kann.
Aber sehr tief geschaut habe ich darein nicht und würde mich gerne eines
Besseren belehren lassen. Hast Du links?

Cheers
Detlef

Autor: peter26 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi ... hab leider auch nur die hinweise das die trafo für die
kreuzkorrelation bei der mls methode verwendet werden kann (wobei nicht
klar ist warum ein mls signal so besonders ist ?! ... ist ja im weiteren
sinn auch nur ein audio signal ...

lg peter

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was genau meinst du mit "Mulitiplikation der Spektren" ?
Es gibt viele Methoden die KKF zu bestimmen. Wie es scheint, hast du
einen starken µC am laufen?

http://books.google.de/books?id=tYCJ4ZEGhsMC&lpg=P...

Autor: Hagen Re (hagen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja das geht alles was du dir vorstellst. Ich selber habe das mit der
Soundkarte schon realisiert. Zwei Lautspreicher, also Stereo werden mit
zwei unterschiedlichen MLS gefüttert (hab das aber BPSK moduliert). Ein
Mono Mikrophon sampelt nun mit 48KHz dieses Soundgemisch und berechnet
live per Hadamard Transformation die Korrelation für beide MLS. Aus
deren Daten wird die Laufzeit des Schalls für jede MLS berechnet und da
der Abstand der beiden lautsprecher bekannt ist ortet man die Position
des Mikrophones in der 2D Ebene. Ging auf 3mm genau.

Man kann also sehr wohl MLS per Hadamard Kreuz-/Autokorrellieren.
Wichtig ist dabei die sogennannte Eingangs/Ausgangs-Permutation der
Meßwerte. Man kann also nicht wie bei der FFT das kontinuierliche
Eingangssignal, zb. 1024 Soundsamples, in die HT einspeisen sondern muß
die Samples umsortieren. Diese Permutation, eg. Umsortierung, der
Samples und Ausgangsdaten der HT ist das Geheimnis dabei.

Es gibt unterschiedliche Wege diese Permutationsmatirzien zu berechnen.
Ich bevorzuge eine ziemlich einfache Idee. Zu jeder MLS existiert eine
inverse MLS. Aus dem Polynom der MLS kannst du sehr einfach das Polynom
dieser inversen MLS berechnen. Nun erzeugst du direkt aus dieser
inversen MLS die Permutationsmatix.

Falls du was mit Delphi Source anfangen kannst, siehe das Attachment.

Gruß hagen

PS: ürbigens nimmt man deshalb MLS weil sie orthogonal sind und das ist
zwingend für die FHT

Autor: Peter K. (peter26)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd schrieb:
> Was genau meinst du mit "Mulitiplikation der Spektren" ?

Hi ... ich meine damit das ich meine Kreuzkorrelation derzeit so
realsierit habe das ich die beiden Spektren miteinander multipliziere
(natürlich konjugiert komplex) -> Generalized Cross Correlation.

lg

Autor: Peter K. (peter26)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hagen Re schrieb:
> PS: ürbigens nimmt man deshalb MLS weil sie orthogonal sind und das ist
> zwingend für die FHT

Hi ... dankeschön für die ausführliche Antwort ...

Ich habe mich vl. ein wenig zu ungenau ausgedrückt bzgl der FHT ... ich
möchte diese Transformation gern zur Berechnung der Kreuzkorrelation
normaler Audiosignal verwenden (Mikrofonarray) also verwende ich keine
MLS Signale -> ergibt sich die Kreuzkorrelation dann auch einfach aus
dem Produkt der Spektren (also S * S' -> und dann inverse FHT)  ?

Dankeschön vielmals
Peter

Autor: Michael O. (mischu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die FHT ist meines Verständnisses nach ein Transformation im
Zeitbereich, die durch einen Butterfly-Algorithmus eine schnelle Faltung
des Eingangssignals realisiert, allerdings nur für binärwärtige MLS
Folgen.
Die MLS hat ein weißes Frequenzspektrum. Alle Übertragngsfunktionen in
der Messkette verändern dieses Spektrum. Die gemessene spaktral
veränderte Signalfolge kann mittels der FHT in eine Impulsantwort
umgerechnet werden und enthält den Frequenzgang aller Elemente.

Allerdings kannst Du nur MLS als Anregungssignale verwenden, damit die
FHT die Rücktransformation der MLS in eine Impulsantwort erledigt.
Willst Du beliebige Anregungssignale nehmen, kommst Du nicht um eine FFT
des Messignals mit anschließender Multiplikation (des Kehrwertes der
Anregungsfunktion) herum, um die Übetragungsfunktion zu ermitteln.

http://books.google.de/books?id=yIRrs1npLRAC&pg=PA...

Autor: Detlef _a (detlef_a)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich wärme den thread nochmal auf, weil ich noch was zur Korrelation mit
der Hadamard Transformation habe und das interessierten Kräften nicht
vorenthalten möchte.

Man kann mit der Hadamard Transformation bedingt Korrelationen rechnen.
Das ist für Maximum length Sequenzen (MLS) mit
Dirac-Autokorrelationsfkt. möglich. Gezeigt wird das in zwei papern von
Jeffrey Borish, die in dem Weinzierl-Buch zitiert werden, auf das mein
Vorposter mischu hingewiesen hat.

Wenn man eine MLS mit Dirac-Autokorrelationsfkt. in ein System schickt
(im vorliegenden Fall eine Raumakustik samt Lautsprecher) und dann das
resultierende Signal mit der MLS korreliert kommt die Impulsantwort des
Systems raus. Diese Korrelation wird mit der Hadamard Transformation
berechnet, das geht auf schwacher Hardware.

Ich weiß nicht, ob der OP noch interessiert ist, aber ich habe
jedenfalls viel dabeigelernt ;-)).

Angehängt das relevante Papier und meine Matlab-Basteleien dazu, die das
Beispiel des papers nachprogrammieren.

Cheers
Detlef

Autor: Harald M. (mare_crisium)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Detlef,

na klar interessiert das Thema noch :-) ! Ich war in der Zwischenzeit
auch nicht faul und habe versucht (eigentlich für den Privatbedarf,
deshalb nicht über Fehler erhaben ;-) ) mir den Zusammenhang zwischen
MLS- und Hadamard-Matrizen zu verdeutlichen. Das Resultat hänge ich zur
kritischen Diskussion mal als .pdf an. - Deine Literaturstelle ist aber
auch nicht von schlechten Eltern ;-).

Deine Hadamard-Versuche kann ich mangels MatLab leider nicht goutieren.
Ich bin aber daran, zu versuchen, einen geschlossenen Ausdruck für die
Koeffizienten auszubaldowern, die man bekommt, wenn man die
Fourier-Funktionen mit Hadamard-Funktionen analysiert. Diese
Koeffizienten sind natürlich komplex. - Wie gesagt, das ist noch sehr
stark im Versuchsstadium (Ansatz im zweiten .pfd). Ich bin auch noch
nicht überzeugt, dass es überhaupt geht.

Und nicht vergessen:

Math rulez!

Ciao,

mare_crisium

Autor: Detlef _a (detlef_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Harald,

>>Deine Hadamard-Versuche kann ich mangels MatLab leider nicht goutieren.

Zieh Dir Octave oder Scilab, da kommst Du für lineare Algebra nicht
drumrum.

Dein Hadamard*.pdf geht genau in die Richtung, die Meister Borish
einschlägt, die von Dir zitierte Diplomarbeit hat das paper auch im
Literaturverzeichnis, es werden diegleichen Beispiele verwendet. Das
paper schien mir die Dinge ganz gut zu erklären, zumindest hab ichs
soweit verstanden, dass ich es programmieren konnte.

Da ich keine Raumakustiken vermessen will ist mein Erkenntnisinteresse
erstmal gestillt.

>>Und nicht vergessen:
>>Math rulez!

yep :-))))

Cheers
Detlef

Autor: Detlef _a (detlef_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich möchte den thread nochmal aufwärmen, weil ich mit der Hardamard
Transformation und MLS Sequenzen mal ernsthaft Impulsantworten berechnen
will.

Mit dem Matlab script, das ich in diesem thread vor mehr als vier Jahren
:-/ gepostet habe geht das auch im Prinzip, es sind jedoch sehr große
Matrizen notwendig, für eine 13-Bit MLS der Größe 8191x8191, für eine
Produktivversion auf schwacher hardware is das nix.

Diese Matrizen sortieren den Meßvektor nur um, so wie Hagen Re das auch
geschildert hat.

Also: Hagen, kannst Du noch mal genauer darlegen, wie Du die
Umsortierung mit Deiner 'inversen MLS' machst. Was meinst Du mit
'inverser MLS', hast Du Literaturzeiger.

Ich hoffe, Du bist hier noch aktiv.

THX
Cheers
Detlef

Autor: Detlef _a (detlef_a)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe die Hadamard Transformation nochmal angewandt um mit einer
Soundkarte ein Mikrophon zu orten. Hatte Hagen schon so gemacht, klappt
gut bis in den cm-Bereich.

Die beiden Lautsprecher senden jeweils eine MLS. Das Mic nimmt beide
Signale auf und ich bestimme mit Hadamard die Impulsantwort der beiden

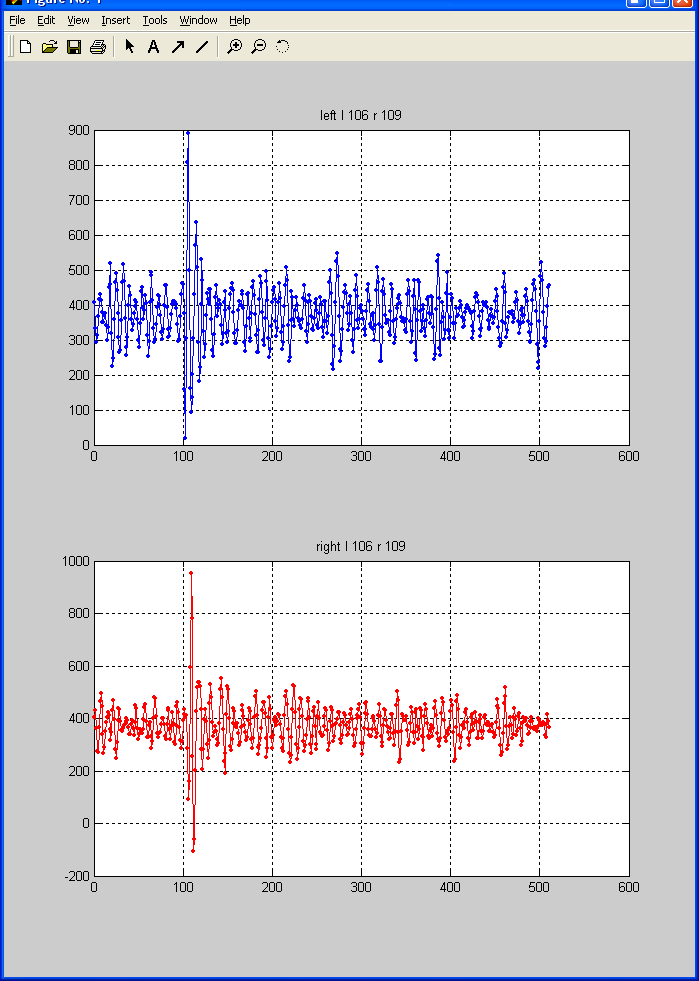

Kanäle. Im angehängten Bild sieht man die beiden Impulsantworten. Aus
den Maxima der Impulsantworten und der Geometrie der Anordnung läßt sich
die Position des Mic berechnen.

Ich verwende MLS der Länge 511 Abtastwerte. Vor dem Senden filtere ich
die noch mit einem Hochpaß von ca. 5kHz Grenzfrequenz damit's in der
Wohnung nicht so laut wird ;-) . Das Empfangssignal muß für beide MLS
vorsortiert werden, wie Hagen das schon gesagt hatte. Dann geht es durch
eine FHT (fast hadamard transformation) und dann muß noch mit einer
Matrix nachmultipliziert werden. Heraus kommen letztlich die
Impulsantworten der beiden Kanäle. Die Herleitung der Vorsortierung und
der Nachmultiplikation ist extrem speicheraufwendig, bei 511er Länge war
bei meinem Rechner Schluß. Wg. SNR und Robustheit der Ortung sind aber
längere MLS wünschenswert. Das SNR ist nicht so berauschend, das Mic hat
auch eine zweifelhafte Qualität und eine ungünstige Richteigenschaft.

Ich schreibe das hier, weil ich das für ein extrem interessantes
Verfahren zur Positionsbestimmung halte. Es ist in der Durchführung
nicht aufwendig und liefert gute stabile Ergebnisse.
Damit kann man interessantes Zeug basteln, gibt vllt. auch nen gutes
Thema für ne Bachelor-/Master Arbeit ab.

War Spaß gewesen.

Cheers
Detlef

Autor: Harald M. (mare_crisium)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Detlef _a schrieb:
> ... und dann muß noch mit einer
> Matrix nachmultipliziert werden...

Hallo, Detlef,
freut mich, dass das Verfahren bei Dir jetzt klappt :-). Aber was für
eine Matrix meinst Du? Die Permutationsmatrix zum Umordnen des
Ergebnisvektors? Das ist doch auch nur eine Permutation und lässt sich
sequentiell (nicht als Matrixmultiplikation) bequem ausführen.

Sendest Du auf beiden Kanälen diesselbe MLS?

Ich verwende das Verfahren bisher mit nur einem Kanal als einfachen
Entfernungsmesser/ Hinderniswarner für ein Asuro-artiges Fahrzeug.
Sender und Empfänger sind bei mir 40kHz-Ultraschallkapseln. Weil mich
nur die Amplitude interessiert (nicht die Phasenlage), werte ich das
verstärkte, vollweggleichgerichtete Empfangssignal aus. Das Ganze läuft
in Assembler mit einer 255-Bit MLS (wg. Speicherbedarfs) klaglos auf
einem ATmega644 bei 16MHz.

Ciao, Harald

P.S.: Habe mich ausserdem nochmal mit der Frage beschäftigt, ob der
Faltungssatz der Fouruertransformation auch für die
Hadamardtransformation gilt. Scheint nicht so zu sein. Habe dabei
allerdings den reverse bit shuffle nicht berücksichtigt. Ich hatte
eigentlich gemeint, der Faltungssatz gelte für alle vollständigen,
orthogonalen Funktionssysteme.
Ha.

: Bearbeitet durch User
Autor: Detlef _a (detlef_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Harald,

Harald M. schrieb:
> Detlef _a schrieb:
>> ... und dann muß noch mit einer
>> Matrix nachmultipliziert werden...
>
> Hallo, Detlef,
> freut mich, dass das Verfahren bei Dir jetzt klappt :-). Aber was für
> eine Matrix meinst Du? Die Permutationsmatrix zum Umordnen des
> Ergebnisvektors? Das ist doch auch nur eine Permutation und lässt sich
> sequentiell (nicht als Matrixmultiplikation) bequem ausführen.

Ja, der Ergebnisvektor muss bei mir nochmal mit einer Matrix
multipliziert werden. Ich habe probiert, das auch auf eine Permutation
der Vektorelemente zurückzuführen, das ist mir allerdings trotz
allerschärfster Bemühungen nicht gelungen.

Details, entsprechend obigem Matlab script:
Ich berechne die Impulsantwort hr aus der Messung y mit folgender
Formel:
hr=inv(MDnn)*P2*S2*H*S1*P1*y
Das
S2*H*S1*P1*y
ist dabei kein Problem: P1 ist eine Permutation der Elemente von y, S1
wie auch S2 ist nichts Wesentliches, H ist die Fast Hadamard
Transformation.

inv(MDnn)*P2 hat es aber in sich. P2 berechnet sich so:
bla=N *P1.';
P2=(G*inv(bla)).';

N ist die Matrix der rotierten MLS Folgen, P1 ist die schon bekannte
Permutation der Eingangselemente. Aber was ist dann P1.', die inverse
Permutation wäre inv(P1) ???
G ist die Hadmard Transformation ohne die erste Spalte und die erste
Zeile, aber was ist P2=(G*inv(bla)).'? Und dann kommt noch inv(MDnn),
das ist die inverse der Matrix der rotierten Autokorrelationsfkt.., wie
krieg ich die denn aufgelöst?

P2 sieht auch komisch aus, hat paar +/-1 und positive und negative
Kehrwerte von Zweierpotenzen. Riecht nach Vereinfachbarkeit, ist meinem
Intellekt allerdings nicht gelungen :-/ .
>
> Sendest Du auf beiden Kanälen diesselbe MLS?
>

Nein, zwei verschiedene. Dann kann ich für beide Kanäle die
Impulsantwort getrennt berechnen und die Entfernung zu BEIDEN
Lautsprechern berechnen, i.e. eine Ortung in der Ebene machen.

> Ich verwende das Verfahren bisher mit nur einem Kanal als einfachen
> Entfernungsmesser/ Hinderniswarner für ein Asuro-artiges Fahrzeug.
> Sender und Empfänger sind bei mir 40kHz-Ultraschallkapseln. Weil mich

Wie geht das, die Kapseln sind total schmalbandig, die sind bei 39kHz
schon 20dB im Keller !? Die MLS ist breitbandig. Modulierst Du einen
40kHz Träger langsam mit der MLS?

> nur die Amplitude interessiert (nicht die Phasenlage), werte ich das
> verstärkte, vollweggleichgerichtete Empfangssignal aus. Das Ganze läuft
> in Assembler mit einer 255-Bit MLS (wg. Speicherbedarfs) klaglos auf
> einem ATmega644 bei 16MHz.
>
> Ciao, Harald

Verstehe ich komplett nicht?? Je länger die MLS ist, umso besser wird
das SNR. BTW.: Ich habe hier noch breitbandige Ultraschall Speaker/Mics
rumliegen, die ich noch nicht ausprobieren konnte
http://www.knowles.com/eng/Products/Microphones/Su...
Wunderbare Technik: klein, rein digital (die machen als Ausgangssignal
eine pulse density modulierte Folge, wie ein sigma/delta Wandler),
breitbandig 100kHz, billig (1E oder so). Mit denen kann man schöne
Fledermausbelauscher und MLS Entfernungsmesser bauen.

>
> P.S.: Habe mich ausserdem nochmal mit der Frage beschäftigt, ob der
> Faltungssatz der Fouruertransformation auch für die
> Hadamardtransformation gilt. Scheint nicht so zu sein. Habe dabei
> allerdings den reverse bit shuffle nicht berücksichtigt. Ich hatte
> eigentlich gemeint, der Faltungssatz gelte für alle vollständigen,
> orthogonalen Funktionssysteme.
> Ha.

Ja, ich habe in Deinen Ansatz mal reingekuckt. Die Welt der
Transformationen ist weit und groß. Leider bin ich da mit meiner
Mathekompetenz relativ schnell am Ende, vllt. sollte ich das wirklich
nochmal ändern, denn:

math rulez! :-))
Cheers
Detlef

Autor: Harald M. (mare_crisium)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Detlef,
ich hänge hier ein älteres .pdf an, in dem ich beschrieben habe, wie ich
das mit den schmalbandigen Ultraschallwandlern mache. Im Grunde rutsche
ich mit der MLS-Impulsfolge über die Frequenzkennlinie der Wandler hin
und her, dadurch ergibt sich automatisch auch eine Amplitudenmodulation.
Nicht sehr effektiv, aber es funktioniert. - Den Vorverstärker vor der
aktiven Vollweggleichrichtung müsste ich nochmal überarbeiten, um mit
grösserer Verstärkung eine grössere Reichweite hinzukriegen; so wie's
jetzt ist, schneidet der Gleichrichter prozentual zuviel vom Signal weg.

Die Umformung des hadamard-Ergebnisvektors machst Du viel zu
kompliziert. Das hängt mit der Art zusammen, wie die Permutationen
festgelegt werden.

Das Verfahren beruht auf der Idee, die Multiplikation des Messvektors
mit der Matrix der rotierten MLS (MLS-Matrix) durch die schnelle
Hadamardtransformation zu ersetzen. Das geht, weil man sowohl die
Hadamard- als auch die MLS-Matrix in ein Produkt aus zwei rechteckigen
Matrizen zerlegen kann. Die Zeilen der ersten und die Spalten der
zweiten Faktormatrizen kann man durch Vertauschen in einander
überführen.
Das ist der Grund, warum man den Messvektor und den Ergebnisvektor
permutieren muss. Und zwar den Messvektor so, dass er in die für die
HadamardTransformation erforderliche Form überführt wird, den
Ergebnisvektor so, dass er von der Hadamard-Form in die
Messergebnis-Form zurückkommt. Daher kommt wahrscheinlich das "inv" in
Deiner Rückpermutation.

Ich hoffe, das ist wenigstens teilweise verständlich :-/

Ciao, laissez math ruler! Harald

: Bearbeitet durch User
Autor: Tobias Plüss (hubertus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Harald und Detlef,

ich erlaube mir mal, mich hier einzuklinken :-)
Mich interessiert das Thema auch sehr. Weiter oben wurde geschrieben,
dass man mit der MLS und Kreuzkorrelation die Impulsantwort von einem
System bestimmen kann. Damit befasse ich mich zurzeit auch sehr intensiv
(also mit dem Finden der Impulsantwort). Habe einiges schon gemacht,
unter anderem Fouriertransformation auch angewandt, aber die Ergebnisse
haben nicht sehr überzeugt. Daher wäre ich am Verfahren mit der
Korrelation interessiert.
Mir stellt sich jetzt die Frage, wie man die MLS auf den Lautsprecher
ausgibt? @Detlef, wie hast du das gemacht.
Damit wir uns recht verstehen: mit der MLS meint ihr eine PRBS Sequenz
maximaler Länge, ja? Maximum Length Sequence ist mir da ein Begriff.
Wenn ihr was anderes meint wäre ich an einer Erklärung interessiert ;-)

Eure PDFs führe ich mir jetzt noch zu Gemüte. Da steht sicher auch was
interessantes drin.


>> math rulez! :-))
> laissez math ruler!

dito! :D

Autor: Detlef _a (detlef_a)
Datum:
Angehängte Dateien:
  • had.m (2,23 KB, 125 Downloads)

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

jetzt gehts' bei mir auch, ich bekomme für die Berechnung einfache
Permutationen, keine Matrizen mehr. Bei dem Borish-paper von oben gibt
es Klippen, der Algo funktioniert unten gewissen Startbedingungen der
MLS nicht, das hat mich zwei Tage Nachdenken gekostet :-)))).

Die wesentlichen Dinge habe ich zur geneigten Ansicht als Matlab-File
angehängt. Das script ist meine Baustelle, das ist weder schön noch
sauber, gerne aber Nachfrage wenn Interesse besteht.

Mein Speicherausbau schafft es für dieses script bis zu MLS der Länge
511, mein Ziel sind Ortungen mit MLS der Länge 2^17-1, dazu müßte ich ~
8*2^34 Byte Speicher für eine Matrix haben, das klappt so nicht ;-))),
deswegen werde ich das entweder in Matlab oder C so umbauen, dass ich
die Permutationen für 2^17-1 berechnen kann.

>>>ich erlaube mir mal, mich hier einzuklinken :-)
Das ist öffentlich, hier kann jeder was sagen ;-)

>>>>Habe einiges schon gemacht,
unter anderem Fouriertransformation auch angewandt, aber die Ergebnisse
haben nicht sehr überzeugt.

been there, done that, geht super. Theoretisch einfacher als Hadamard,
dafür rechenaufwendiger, man muss multiplizieren, das geht bei Hadamard
ohne.

>>>Damit wir uns recht verstehen: mit der MLS meint ihr eine PRBS Sequenz
maximaler Länge, ja? Maximum Length Sequence ist mir da ein Begriff.
Wenn ihr was anderes meint wäre ich an einer Erklärung interessiert ;-)

MLS steht für Maximum Length Sequence, das ist eine PRBS (pseudo random
binary sequence?) maximaler Länge, für n taps 2^n-1. Die Funktion prnum
in angehängtem script liefert die Dir für gegebene Bitlänge.

>>>>Mir stellt sich jetzt die Frage, wie man die MLS auf den Lautsprecher
ausgibt? @Detlef, wie hast du das gemacht.

Die PRBS sind Nullen und Einsen. Die lügst Du zu -1/+1 um, das macht der
Algo von Borish mehrmals, so werden die in ein physikalisches
Rechtecksignal mutiert, das gebe ich einfach aus, hört sich an wie
Rauschen, synchron nehme ich das Mic Signal auf. Ich mach das in Matlab,
Du kannst aber auch ein .wav File erzeugen und mit beliebigem Programm
ausgeben/einlesen. Für die 131071 samples PRBS peile ich 96kHz
samplefrequnz an, sodass die in einer gutes Sekunde durch sind.

>>Daher kommt wahrscheinlich das "inv" in  Deiner Rückpermutation.

Das "inv" habe verstanden, Borish erkärt das auch: Die MLS haben eine
Autokorrelation mit peak bei 2^n-1, der Rest ist -1 . Das ist kein
Dirac, und das inv kann das kompensieren. Für DC-freie Signale großer
Länge spielt das aber keine Rolle, das kann man weglassen, untersuche
ich in angehängtem script auch, wie sich das unterscheidet.

Yo, Hadamard geht, schönes Erfolgserlebnis.

math rulez! :-))))
Cheers
Detlef

: Bearbeitet durch User
Autor: Tobias Plüss (hubertus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Detlef,

> been there, done that, geht super. Theoretisch einfacher als Hadamard,
> dafür rechenaufwendiger, man muss multiplizieren, das geht bei Hadamard
> ohne.

Ja, also von der Nachvollziehbarkeit, was da abgeht, ist Fourier
definitiv einfacher ;-) Ich habe vom Eingangs- und Ausgangssignal die
FFT berechnet, dann die Division berechnet und die inverse FFT
gerechnet. Dann habe ich sowas wie ein Bode-Diagramm erhalten.
Interessanterweise habe ich hier:
https://www.spsc.tugraz.at/sites/default/files/PA_...
ein PDF gefunden, wo das auch gemacht wird, dessen Autor meint aber,
dass man da vor der ifft() noch was spiegeln sollte. Was mir nicht klar
ist wieso. Weisst du weshalb?

Der Rechenaufwand um an meine Impulsantwort oder Bode zu kommen, ist mir
ziemlich egal, es soll nur reproduzierbar und einigermassen genau sein.

Mit der MLS sollte das ja auch funktionieren und ich würde prinzipiell
sogar noch ein wenig bessere Ergebnisse erwarten als mit dem
Sinus-Sweep, welchen ich bis jetzt benutzt habe.

> MLS steht für Maximum Length Sequence, das ist eine PRBS

gut, dann haben wir vom Selben gesprochen ;-)





> Die PRBS sind Nullen und Einsen. Die lügst Du zu -1/+1 um, das macht der
> Algo von Borish mehrmals, so werden die in ein physikalisches
> Rechtecksignal mutiert, das gebe ich einfach aus, hört sich an wie
> Rauschen, synchron nehme ich das Mic Signal auf.

Hast du damit eine zufrieden stellende Impulsantwort berechnen können?
Ich sehe in den Posts oben gerade nicht genau, wie du das gemacht hast.
Oder stünde das in dem eingescannten PDF weiter oben?

Danke & Gruss Tobias.



> math rulez! :-))))
insbesondere auch mit Matlab & Co. ;-)

Autor: Hagen Re (hagen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Detlef _a schrieb:
> Also: Hagen, kannst Du noch mal genauer darlegen, wie Du die
> Umsortierung mit Deiner 'inversen MLS' machst. Was meinst Du mit
> 'inverser MLS', hast Du Literaturzeiger.

Keine Literatur und ich habe wahrlich danach gesucht. Also entweder habe
ich da was gefunden was noch nicht beschrieben wurde oder aber ich finde
den Link in die korrejte Mathematik nicht.

Zur Erzeugung deiner MLS benutzt du ja ein Generatorpolynom. Dieses
kannst du ja als Binärzahl ausdrücken, eben exakt so wie es bei dem
Polynom einer CRC gemacht wird. Drehe nun die Reihenfolge der Bits um
und erzeugt damit das "inverse Polynom" so wie auch bei CRCs bekannt. Es
entsteht ein neues Polynom das die gleichen LFSR-Eigenschaften wie das
Originale hat. Den Output dieses LFSRs kannst du 1 zu 1 benutzten um die
nötigen Tabellen zur Indizierung für die Hadamard Transformation zu
erzeugen. Da der Tabellenzugriff i.A. aber viel langsammer ist als die
Live-Erzeugung dieser Sequenz benutzte ich diese also direkt beim
Umsortierung vor und nach der Hadamard Tranfsormation. Hier mal mein
Delphi-PASCAL Source.

Input ist ein Array of Integer, also ein dynamisches Array aus
vorzeichenbehafteten Ganzzahlen.
Output das gleiche Spiel als Returnwert.
Poly das Generatorpolynom als Binärzahl deiner MLS und Seed der
Startwert des LFSRs.

Ich habe über diesen "Trick" wirklich nichts im WEB gefunden, entweder
weil er unbekannt ist oder aber ich nicht die richtigen mathem.
Suchbegriffe kenne. Auf alle Fälle ist dieser "Trick" wesentlich
eleganter als all die Methoden die ich bisher finden konnte bei denen
man aufwendige Matrizenrechnungen durchführen muß oder sogar
Suchalgorithmen anwendet.
Vorteil ist eben das man "On the Fly" die Indizierungsmatrizen berechen
kann und somit ohne Vorausberechnungen auskommt und eben weniger
Speicher benötigt.

Ich hoffe du kommt mit PASCAL klar.

function DoFHT(const Data: TIntegerArray; const Poly, Seed: Cardinal): TIntegerArray;

  function Log2(const Value: Cardinal): Integer;
  // Result := Ln2(Value)
  asm
         BSR   EAX,EAX
         JNZ   @@1
         DEC   EAX
  @@1:
  end;

  function Permute(const Data: TIntegerArray; Poly, Seed: Cardinal): TIntegerArray;
  // nutze inverse MLS zum Polynom "Poly" um die Eingangssamples umzusortieren für die nachfolgende FHT
  // "Poly" ist also das Polynom der MLS kodierten Daten
  var
    I,Bits,Size,DC,Value: Integer;
    Mask,Idx: Cardinal;
  begin
    Bits := Log2(Poly);     //   7
    Mask := 1 shl Bits;
    Size := Mask -1;        //   127
    Seed := Seed and Size;  //   $7F, 127
    Idx  := 0;
    Poly := Poly shr 1;
    Mask := Mask shr 1;     //   64
    for I := 0 to Bits -1 do
    begin
      Idx := Idx shr 1;
      if Odd(Seed) then
      begin
        Idx  := Idx or Mask;
        Seed := (Seed shr 1) xor Poly;
      end else Seed := Seed shr 1;
    end;
    SetLength(Result, Size +1);
    DC := 0;
    for I := 0 to Size -1 do
    begin
      Idx := Idx shr 1;
      if Odd(Seed) then
      begin
        Idx  := Idx or Mask;
        Seed := (Seed shr 1) xor Poly;
      end else Seed := Seed shr 1;
      Value := Data[I];
      Dec(DC, Value);
      Result[Idx] := Value;
//      Write(Idx, ',');
    end;
 //   WriteLn;
    Result[0] := 0;//DC;
  end;

  function InvPermute(const Data: TIntegerArray; Poly, Seed: Cardinal): TIntegerArray;
  // inverse Permutation der Ausgangsdaten der FHT
  var
    I,Bits,Size: Integer;
  begin
    Bits := Log2(Poly);
    Size := 1 shl Bits -1;
    Seed := Poly;
    Poly := 0;
// inverse Polynom berechenen, Seed=Original Polynom, Poly=invertirtes Polynom
    for I := 0 to Bits -1 do
    begin
      Inc(Poly, Poly + Seed and 1);
      Seed := Seed shr 1;
    end;
    SetLength(Result, Size);
    for I := 0 to Size -1 do
    begin
      if Odd(Seed) then Seed := (Seed shr 1) xor Poly
        else Seed := Seed shr 1;
      Result[I] := Data[Seed];
//      Write(Seed, ',');
    end;
//    WriteLn;
  end;

  function Butterfly(Data: TIntegerArray): TIntegerArray;
  // FHT selber
  var
    I,J,K1,K2,T,S,X,Y: Integer;
  begin
    K1 := 1;
    K2 := Length(Data) div 2;
    repeat
      Y := 0;
      OpCount := OpCount + 1;
      for I := 0 to K1 -1 do
      begin
        X := Y;
        Y := Y + K2;
        OpCount := OpCount + 4;
        for J := 0 to K2 -1 do
        begin
          Write(X:5, ',', Y:5, '; ');
          S       := Data[X];
          T       := Data[Y];
          Data[X] := S + T;
          Data[Y] := S - T;
          Inc(X);
          Inc(Y);
          OpCount := OpCount + 20;
        end;
        WriteLn;
      end;
      WriteLn;
      K1 := K1 * 2;
      K2 := K2 div 2;
    until K2 = 0;
    Result := Data;
  end;

begin
  OpCount := 0;
  Result := InvPermute(Butterfly(Permute(Data, Poly, Seed)), Poly, Seed);
end;

Autor: Hagen Re (hagen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hier noch par Polynome die du benutzen kannst. P12 zB. enthält alle
nicht reduzierbaren 12 Bit Polynome, also GF(2^12).
const
  P3: array[0..1]  of Word =
    ($0B, $0D);

  P4: array[0..1]  of Word =
    ($13, $19);

  P5: array[0..5]  of Word =
    ($25, $29, $2F, $37, $3B, $3D);

  P6: array[0..5]  of Word =
    ($043, $05B, $061, $067, $06D, $073);

  P7: array[0..17] of Word =
    ($083, $089, $08F, $091, $09D, $0A7, $0AB, $0B9,
     $0BF, $0C1, $0CB, $0D3, $0D5, $0E5, $0EF, $0F1,
     $0F7, $0FD);

  P8: array[0..15] of Word =
    ($11D, $12B, $12D, $14D, $15F, $163, $165, $169,
     $171, $187, $18D, $1A9, $1C3, $1CF, $1E7, $1F5);

  P9: array[0..47] of Word =
    ($211, $21B, $221, $22D, $233, $259, $25F, $269,
     $26F, $277, $27D, $287, $295, $2A3, $2A5, $2AF,
     $2B7, $2BD, $2CF, $2D1, $2DB, $2F5, $2F9, $313,
     $315, $31F, $323, $331, $33B, $34F, $35B, $361,
     $36B, $36D, $373, $37F, $385, $38F, $3B5, $3B9,
     $3C7, $3CB, $3CD, $3D5, $3D9, $3E3, $3E9, $3FB);

  P10: array[0..59] of Word =
    ($409, $41B, $427, $42D, $465, $46F, $481, $48B,
     $4C5, $4D7, $4E7, $4F3, $4FF, $50D, $519, $523,
     $531, $53D, $543, $557, $56B, $585, $58F, $597,
     $5A1, $5C7, $5E5, $5F7, $5FB, $613, $615, $625,
     $637, $643, $64F, $65B, $679, $67F, $689, $6B5,
     $6C1, $6D3, $6DF, $6FD, $717, $71D, $721, $739,
     $747, $74D, $755, $759, $763, $77D, $78D, $793,
     $7B1, $7DB, $7F3, $7F9);

   P11: array[0..175] of Word =
    ($805, $817, $82B, $82D, $847, $863, $865, $871,
     $87B, $88D, $895, $89F, $8A9, $8B1, $8CF, $8D1,
     $8E1, $8E7, $8EB, $8F5, $90D, $913, $925, $929,
     $93B, $93D, $945, $949, $951, $95B, $973, $975,
     $97F, $983, $98F, $9AB, $9AD, $9B9, $9C7, $9D9,
     $9E5, $9F7, $A01, $A07, $A13, $A15, $A29, $A49,
     $A61, $A6D, $A79, $A7F, $A85, $A91, $A9D, $AA7,
     $AAB, $AB3, $AB5, $AD5, $ADF, $AE9, $AEF, $AF1,
     $AFB, $B03, $B09, $B11, $B33, $B3F, $B41, $B4B,
     $B59, $B5F, $B65, $B6F, $B7D, $B87, $B8B, $B93,
     $B95, $BAF, $BB7, $BBD, $BC9, $BDB, $BDD, $BE7,
     $BED, $C0B, $C0D, $C19, $C1F, $C57, $C61, $C6B,
     $C73, $C85, $C89, $C97, $C9B, $C9D, $CB3, $CBF,
     $CC7, $CCD, $CD3, $CD5, $CE3, $CE9, $CF7, $D03,
     $D0F, $D1D, $D27, $D2D, $D41, $D47, $D55, $D59,
     $D63, $D6F, $D71, $D93, $D9F, $DA9, $DBB, $DBD,
     $DC9, $DD7, $DDB, $DE1, $DE7, $DF5, $E05, $E1D,
     $E21, $E27, $E2B, $E33, $E39, $E47, $E4B, $E55,
     $E5F, $E71, $E7B, $E7D, $E81, $E93, $E9F, $EA3,
     $EBB, $ECF, $EDD, $EF3, $EF9, $F0B, $F19, $F31,
     $F37, $F5D, $F6B, $F6D, $F75, $F83, $F91, $F97,
     $F9B, $FA7, $FAD, $FB5, $FCD, $FD3, $FE5, $FE9);

   P12: array[0..143] of Word =
    ($1053, $1069, $107B, $107D, $1099, $10D1, $10EB, $1107,
     $111F, $1123, $113B, $114F, $1157, $1161, $116B, $1185,
     $11B3, $11D9, $11DF, $120D, $1237, $123D, $1267, $1273,
     $127F, $12B9, $12C1, $12CB, $130F, $131D, $1321, $1339,
     $133F, $134D, $1371, $1399, $13A3, $13A9, $1407, $1431,
     $1437, $144F, $145D, $1467, $1475, $14A7, $14AD, $14D3,
     $150F, $151D, $154D, $1593, $15C5, $15D7, $15DD, $15EB,
     $1609, $1647, $1655, $1659, $16A5, $16BD, $1715, $1719,
     $1743, $1745, $1775, $1789, $17AD, $17B3, $17BF, $17C1,
     $1857, $185D, $1891, $1897, $18B9, $18EF, $191B, $1935,
     $1941, $1965, $197B, $198B, $19B1, $19BD, $19C9, $19CF,
     $19E7, $1A1B, $1A2B, $1A33, $1A69, $1A8B, $1AD1, $1AE1,
     $1AF5, $1B0B, $1B13, $1B1F, $1B57, $1B91, $1BA7, $1BBF,
     $1BC1, $1BD3, $1C05, $1C11, $1C17, $1C27, $1C4D, $1C87,
     $1C9F, $1CA5, $1CBB, $1CC5, $1CC9, $1CCF, $1CF3, $1D07,
     $1D23, $1D43, $1D51, $1D5B, $1D75, $1D85, $1D89, $1E15,
     $1E19, $1E2F, $1E45, $1E51, $1E67, $1E73, $1E8F, $1EE3,
     $1F11, $1F1B, $1F27, $1F71, $1F99, $1FBB, $1FBD, $1FC9);

Autor: Detlef _a (detlef_a)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo alle Interessierten,

Hagen, schön dass Du noch aktiv bist. Deinen Code kenne ich, den hattest
Du in 2010 ja schon gepostet und ich habe aus Deiner Delphi
Hadamard-Butterfly Implementation meine Matlab Version gebastelt. Die
'Permute' und 'InvPermute' habe ich nach C übersetzt aber noch nicht
getestet oder verstanden. Inc() und Cardinal kannte ich nicht, aber is
ja nicht so schwer.

>Auf alle Fälle ist dieser "Trick" wesentlich
>eleganter als all die Methoden die ich bisher finden konnte bei denen
>man aufwendige Matrizenrechnungen durchführen muß oder sogar
>Suchalgorithmen anwendet.

Ja, auf jeden Fall. Super Verfahren, das kannte Borish, der Author des
von mir benutzten papers nicht. Der hat vorberechnet, so wie ich das
auch noch mache.

>>und eben weniger Speicher benötigt.
Ja, ich benutze Folgen der Länge 2^17-1, die beiden Umsortiertabellen
nehmen 1MByte Speicher.

Alle Polynome hatte ich für Folgen der Länge 2^13-1 auch berechnet,
davon gibt es 630. Die nächste Woche ist mein ZweitPC noch mit der
Berechnung aller Polynome für 2^17-1 beschäftigt, zwei kenne ich schon,
die benutze ich für die beiden Lautsprecher.

Dein Verfahren werde ich mir kommende Woche ansehen, auch im Hinblick
auf die Verbesserung meiner Rechenkünste bzgl. Galois-Feldern.

@ Tobias
>Hast du damit eine zufrieden stellende Impulsantwort berechnen können?
>Ich sehe in den Posts oben gerade nicht genau, wie du das gemacht hast.
>Oder stünde das in dem eingescannten PDF weiter oben?

Ja, sehr zufriedenstellend, das klappt 1a. Ich habe alles
zusammengeschrieben und als PDF mit Sourcen mal angehängt. In dem
eingescannten PDF des papers von Borish steht der Algorithmus so wie ich
ihn implementiert habe.

>wo das auch gemacht wird, dessen Autor meint aber,
>dass man da vor der ifft() noch was spiegeln sollte. Was mir nicht klar
>ist wieso. Weisst du weshalb?

Hab 'spiegeln' in der Arbeit nicht gefunden, welche Seite meinst Du?
Vllt. ist die konjugiert complexe Ergänzung gemeint, die Du vor der IFFT
machen must um ein rein reeles Zeitsignal zu kriegen?

>Der Rechenaufwand um an meine Impulsantwort oder Bode zu kommen, ist mir
>ziemlich egal, es soll nur reproduzierbar und einigermassen genau sein.

Ist genau und reproduzierbar. Selbst mein Versuch mit dem BilligMic und
den verrauschten Billigboxen bringt sehr gut reproduzierbare Ergebnisse.

>Mit der MLS sollte das ja auch funktionieren und ich würde prinzipiell
>sogar noch ein wenig bessere Ergebnisse erwarten als mit dem
>Sinus-Sweep, welchen ich bis jetzt benutzt habe.

Ja, definitiv. Sinus-Sweep taugt nicht viel. Ich helfe Dir gerne aufs
Pferd dabei, das ist im Blick zurück nicht so schwierig. Die Sourcen
sind ja in meinem hier angehängten PDF dokumentiert, kann da gerne auch
noch expliziter werden.

War großer Spass.
math rulez!
Gute Nacht
Detlef

: Bearbeitet durch User
Autor: Tobias Plüss (hubertus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Detlef,

danke für das PDF, muss ich mir heute Abend zu Gemüte führen.

Wegen der inversen MLS. Dazu kann ich folgendes sagen, so ein bisschen
kommt mir das bekannt vor. Und zwar kann man ja die MLS in Form eines
Polynoms beschreiben. Ähnlich wie bei der CRC, wo es ja auch ein CRC
Polynom gibt.

Ich habs jetzt nicht ausprobiert, aber ich vermute, wenn man dieses
Polynom invertiert, dann bekommt man daraus eben das Polynom der
inversen MLS. Bei der z-Transformation braucht man manchmal auch solche
inversen Polynome. Beispiel hierfür:

Das Polynom sei
dann heisst das inverse Polynom dazu
das ist zwar aus einem Beispiel von einer z-Trafo entnommen, aber du
kannst das ja leicht ummünzen auf positive Exponenten, denke ich.
Es ist also nicht eine Kehrwertbildung, wie man vermuten würde (weil es
"invers" heisst ;-) ).

> Sinus-Sweep taugt nicht viel.
naja, ich habe gestern damit noch rum gepröbelt, und einigermassen
brauchbare Resultate erzielt, aber mit der Fourier-Methode. Problem
dabei ist allerdings, dass das Messrauschen einen Einfluss auf die
Resultate hat, was bei anderen Verfahren nicht so sehr ins Gewicht
fällt.


Gruss Tobias

Autor: Hagen Re (hagen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Detlef _a schrieb:
> Alle Polynome hatte ich für Folgen der Länge 2^13-1 auch berechnet,
> davon gibt es 630. Die nächste Woche ist mein ZweitPC noch mit der
> Berechnung aller Polynome für 2^17-1 beschäftigt, zwei kenne ich schon,
> die benutze ich für die beiden Lautsprecher.

Wochen beschäftigt ? Im Attachment alle 7710 primitiven Polynome für
Degree 17. Die Berechnung hat bei mir 1,3 Sekunden gedauert ;) Alle
276480 Polynome mit zB. Degree 24 zu finden dauert dann schon 9,7
Minuten.

Wenn du meine Polynome verwendest dann achte darauf das sie in binär die
vollständige Schreibweise/Codierung benutzen. Im Allgemeinen musst du
also vor der Benutzung mit den üblichen LFSR/CRC Verfahren sie um 1 Bit
rechtsschieben eg. durch 2 ohne Rundung teilen.

Falls du mit Delphi zurecht kommst könnte ich dir die Sourcen zur
Berechnung solcher Polynome mailen. Die Sourcen arbeiten bis 2^31-1 also
alles Integer Arithmetik.

Cardinal = unsigned 32bit Integer

Gruß hagen

Autor: Hagen Re (hagen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
übrigens schönes PDF-Projekt. Ich habe das damals ähnlich gemacht aber
mit BPSK Kodierung gearbeitet. Du benutzt die MLS direkt. Durch die BPSK
Kodierung wird zwar die Umlaufzeit der Sequenz verdoppelt aber das
Signal auch im Frequenzbereich schmalbandiger. Da die BPSK
Mittenfrequenz bei 24kHz lag wird so die Bandbreite des Soundsystems
besser ausgenutzt. Zusätzlich wird das dekodierte Signal
gleichspannungsfrei (Entfernung von tiefen Störfrequenzen eg. 50Hz
Brumm) vor der FHT und das SNR verdoppelt.
Um nun das empfangene Signal wieder per FHT zu korrelieren muß man zwei
FHTs um 90 Grad phasenverschoben durchführen. Man dekodiert also erstmal
Sample für Sample die BPSK Kodierung und reduziert so auf die halbe
Anzahl von Samples, zB. 2*511 Samples auf eine 511 Bit MLS. Man hat nach
der Kodierung also zwei Blöcke a 511 Samples die mit 2 FHTs korreliert
werden. Im Idealfall bekommt man bei der ersten FHT einen Peak mit
511'er Amplitude und bei der zweiten FHT mit 0'er Amplitude. Wenn nun
beide FHTs als Antwort 255 liefern als Peak dann kannst du diese
Amplitudenwerte umrechnen in eine Phasenlage des Signal. Und das heist
du hast so ein Verfahren das die Auflösung des Meßverfahren enorm
erhöhen kann.

BPSK heist:
- ist das MLS Bit eine 0 so sende als Samples -1 und +1
- ist das MLS Bit eine 1 so sende als Samples +1 und -1

Bei der Dekodierung empfängst du doppelt so viele Samples wie Bits in
der MLS. Subtrahiere nun jedes gerade Samples von nachfolgenden
ungeradem Sample. Aus zb. -x und +x wird 2*x, ergo +3dB SNR. Aus diesem
Datenstrom die geraden und ungerade Samples als zwei Ströme extrahieren
und mit zwei FHTs korrelieren. Danach höchsten Peak in beiden Resultaten
suchen und deren Peakwert + Index des Peaks in Relation Wellenlänge
verrechnen wie oben schon angesprochen und schon hast du die Distanz.
Beide Distanzen von Linken und rechten Kanal nur noch geometrisch zur
Distanz der Lautsprecher verechnen und fertig ;)

Gruß hagen

: Bearbeitet durch User
Autor: Detlef _a (detlef_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hagen,

>>>>>
Wochen beschäftigt ? Im Attachment alle 7710 primitiven Polynome für
Degree 17. Die Berechnung hat bei mir 1,3 Sekunden gedauert ;) Alle
276480 Polynome mit zB. Degree 24 zu finden dauert dann schon 9,7
Minuten.
<<<<

Gerade nachgekuckt, war fertig, ich habe auch 7710 gefunden :-)), davon
4 mit nur zwei Rückkopplungen. Ich muß alle möglichen Polynome
ausprobieren, weil ichs nicht besser verstehe, ich arbeite aber dran.

>>als Peak dann kannst du diese Amplitudenwerte umrechnen in eine Phasenlage des
Signal.

Damit kommst du auf eine Auflösung besser als ein sample, geschickt.
Deine BPSK Demodulation verstehe ich, aber das "muß man zwei FHTs um 90
Grad phasenverschoben durchführen" verstehe ich nicht. Du schiebst die
Folgen der geraden und der ungeraden samples durch diesselbe FHT,
richtig!?

Sehr interessant, probier ich aus.

THX
Cheers
Detlef

Autor: Detlef _a (detlef_a)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag, noch was zu primitiven Polynomen und 'trinomials', i.e.
Schiebergister mit nur zwei Anzapfungen. Das ganze hängt mit Mersenne
Primzahlen zusammen.

Cheers
Detlef

Autor: Harald M. (mare_crisium)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hagen,
die Idee mit der BPSK ist sehr schick, jedenfalls viel eleganter als
meine Holzhammer- Modulation.

@detlef,
nee, Hagen teilt die 2*L Original-Samples in zwei Gruppen von je L
Samples auf: In der ersten landet die Differenz der geraden und
ungeraden, in der zweiten (nehme ich an) die Summe. Anschliessend
schiebt er beide Gruppen einzeln durch die komplette Mühle mit
Eingangs-Permutation, FHT und Ausgangspermutation. Das lefert dann das,
was bei der Fouriertransformation "Amplituden-" und "Phasen-Spektrum"
ist.

Let the good math roll!

Ciao,
Harald

: Bearbeitet durch User
Autor: Hagen Re (hagen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Detlef _a schrieb:
> Damit kommst du auf eine Auflösung besser als ein sample, geschickt.
> Deine BPSK Demodulation verstehe ich, aber das "muß man zwei FHTs um 90
> Grad phasenverschoben durchführen" verstehe ich nicht. Du schiebst die
> Folgen der geraden und der ungeraden samples durch diesselbe FHT,
> richtig!?

Mal ein Beispiel:

MLS Sequenz lautet: 1 0 1 1 0 0 1
BPSK ergibt sich zu: +1 -1, -1 +1, +1 -1, +1 -1, -1 +1, -1 +1, +1 -1

Also doppelt so viele Samples wie Bits der MLS. Und der maximale Anzahl
nachfolgender +1 und -1 Samples ist 2 der minimale ist 1. Wenn du das
über die Soundkarte mit 24Khz sendest so haben wir Frequenzanteile von
12kHz und 6Khz. Somit also viel schmalbandiger als wenn man die MLS
direkt senden würde und d.h. besser angepasst an den Übertragungsbereich
des Soundsystems.

Bei Empfang dieser BPSK Sequenz wird jedes Sample mit dem nachfolgenden
subtrahiert und ergibt einen neuen Datenstrom.

Aus +1 -1 -1 +1 +1 -1 +1 -1 -1 +1 -1 +1 +1 -1 wird:

+2 0 -2 0 +2 -2 +2 0 -2 +2 -2 0 +2 -2

Nun diesen Strom in zwei Datenströme teilen, nach geredem und ungeradem
Sample ergibt:

+2 -2 +2 +2 -2 -2 +2 = 1 0 1 1 0 0 1 unsere MLS

und

0  0 -2  0 +2  0 -2

diese Werte per FHT korrelieren und wir sehen das der obere Datenstrom
unser MLS zu 100% enthält und der untere Datenstrom nicht.

Wenn dies zutrifft dann bist du Phasengleich zur MLS.

Normalerweise empfangen wir aber nicht +1 -1 Samples sondern +x und -x
Samples mit unterschiedlicher Amplitude und auch DC Offset. Durch die
Subtraktion zur Entfernung der BPSK Kodierung wird der DC-Offset
eleminiert und damit auch Frequenzen ausserhalb unserer MLS Sequenz zb:
50Hz Brumm. Ein DC Offset stellt für die Auswertung der FHT ein Problem
dar bei der Ermittlung des Index des höchsten Peaks.

90 Grad ? weil wir 1 MLS Bit in zwei Samples aufteilen -> +1 -1, die
Maximalamplituden einer Sinuswelle. Nach der Dekodierung der BPSK teilen
wir den Datenstrom in zwei Teile. Im obigen Beispiel sind wir mit 0 Grad
Phasenlage synchron beim ersten Datenstrom beim zweiten aber mit 90 Grad
daneben und somit gibt es in diesem Datenstrom keinen Peak. Wären wir
180 Grad Phasenversetzt so würde der Peak ins negative ausschlagen, wir
hätten also eine invertierte MLS dekodiert.

Angenommen wird hätten ein 90 Grad Phasenverschobenes Signal, dann
würden wir bei beiden Datenströmen einen Peak ins positive nach der FHT
ermitteln der bei beiden zB. +3 und +4 betragen würde, summiert +7 wie
bei einer 7 Bit MLS zu erwarten. Wäre er aber 270 Grad verschoben dann
würden die Peaks bei -4 und -3 liegen. Mit Magnitude =
Wurzel(Peak-Amplitude-1**2 + Peak-Amplitude-2**2) ermittelst du den
Amplitudenwert und mit ArcTan() wie gewohnt die Phasenlage. Damit kannst
du den ermittelten Indize der Peaks, der ja ganzzahlig ist in einen
Realwert umrechnen und hast die Auflösung der Distanz-/Positionsmessung
verbessert.

Gruß hagen

Autor: Hagen Re (hagen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nun vergleichen wir mal beide Verfahren.

SNR ist gleich wenn: BPSK-MLS Lange = Direkt-MLS Länge / 2 ist. D.h. um
das gleiche SNR zu bekommen benutzen wir einmal mit BPSK eine zB. 2^12-1
lange MLS und bekommen eine BPSK Sequenz von 2^13-2. Die Verdoppeltung
einer MLS Sequenz entspricht einer Anhebung des SNRs um +3dB also 2x
besser. Wir nutzen also eine MLS direkt die eine Länge von 2^13-1 Bits
hat damit sie vergleichbar zur BPSK-MLS wird. Das SNR ist also dann
gleich bei beiden Verfahren und auch die Umlaufzeit der Sequenzen
entspricht sich fast, +1 Samples weniger/mehr.

Aber: die BPSK-Dekodierung ist schneller als die FHT und die zwei FHTs
sind nur marginal langsammer als eine FHT mit doppelter Größe. Auch die
Zahlengrenzen der kürzeren FHT können noch im 16 Bit Bereich liegen
während die doppelt so große FHT schon Überläufe erzeugen könnte (1
Bit). Nutzt man diese Tatsache aus so heist dies das bei richtiger Wahl
der MLS Länge die eine FHT die mit 16Bit Integern arbeitet viel
performanter ist als die FHT die dann schon mit 17Bit Integern ergo 32
Bit Integern arbeiten muß um den gleichen SNR erreichen zu können. Die
Performancetechnische Umsetzung mit der BPSK Kodierung bringt also bei
korrekter Wahl ein besseres Ergebnis. Gleiches gilt für den
Speicherbedarf der gleichmal um das doppelte ansteigen würde.
Verbleibt noch der Vorteil das wir den DC-Offset entfernen und mit der
IQ Demodulaton das Endergebnis noch höher auflösen können, für die
BPSK-MLS Kodierung.

In Summa also ideal für kleine MCUs.

Gruß Hagen

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
