Hallo erstmal, Ich suche schon seit Tagen einen Lieferanten für folgende Bauteile. 4x 10K Ohm Trimmer Murata 3104M Liegend 1x 100K Ohm Trimmer Murata 3104M Liegend Diese kann ich zur Not noch durch Andere Ausserhalb der Platine ersetzen. 1x 1,5KE91A Diode 2x HCPL2300 DIP 8 1x LS7184 DIP 8 4x CD4029 DIP 16 2x IR21844 DIP 14 1x CD4093 DIP 14 Ich habe schon bei Reichelt, ebäh und anderen nachgefragt, ohne Ergebnis. Ich weiß da nicht mehr weiter. Vielleicht weiß hier jemand Rat. Die Teile sind für einen DC Servoregler für CNC Maschinen. Ohne diese Bausteine Funktionirt das nicht Gruß Thomas Ich hoffe das Paßt hier hine....
cd 4029 http://www.reichelt.de/ICs-C-MOS-DIL/MOS-4029/3/index.html?;ACTION=3;LA=2;ARTICLE=12588;GROUPID=2924;artnr=MOS+4029;SID=12T6uaun8AAAIAABD3MVcaabe811c21a172efdd9079f68c33b21c cd 4093 http://www.reichelt.de/ICs-C-MOS-DIL/MOS-4093/3/index.html?;ACTION=3;LA=2;ARTICLE=12636;GROUPID=2924;artnr=MOS+4093;SID=12T6uaun8AAAIAABD3MVcaabe811c21a172efdd9079f68c33b21c wenn du den Rest genauso "gesucht" hast! den Anfang habe ich gemacht, jetzt mach weiter.
Hmm komisch zwei Minuten Google bemüht und fast alles gefunden... HCPL2300: http://www.conrad.de/ce/de/product/140098 CD4029: http://www.ebay.de/itm/3-Stueck-CD-4029-CMOS-4000er-IC-Logik-Serie-CD4029-/380199992075 IR21844: http://www.conrad.de/ce/de/product/163184/IC-IR21844S-CONTROL-IC-14-L-SOIC-IR http://de.farnell.com/international-rectifier/ir21844/driver-ic-number-of-drivers-2/dp/4780619 CD4093: http://www.musikding.de/Aktive-Bauteile/ICs/CD-/CA-/Timer/CD4093::2025.html http://www.elv.de/cmos-cd4093.html PS: Sorry da war schon er schneller..
>Ich suche schon seit Tagen einen Lieferanten
Dann such mal weiter. In einem Jahrhundert wirst dua dann Digikey,
Farnell oder Mouser gefunden haben, sofern die dann noch existieren.
Man Leute seit Ihr alle freundlich.... macht mal langsam, ist vielleicht einfach ein nicht so erfahrener Bastler und das sind jetzt keine absoluten "Massenwarenbauteile". Er will ja vielleicht auch nicht bei 20 verschienden Distris bestellen und 20 mal Versandskosten zahlen.... Also seid freundlich ;-)
Ja also das ist ja ein Ding. Erstmal Danke für eure Hilfe. Das der CD 4029/93 auch unter MOS4029/93 zu finden ist, habe nur nach CD4029 gesucht dafür erstmal danke Andreas. Auch dir Daniel, Danke Ja also den IR21844 hatte ich bei Conrad auch gesehen ist nur das Falsche Gehäuse. Da muß ich nen Adapter bauen, PCB. 1x 1,5KE91A Diode / kann ich auch noch ersetzen durch 1,5KE 82A WAS MACH ICH MIT DEM??? 1x LS7184 DIP 8 / Nur wo bekomme ich den O.k. die Trimmer Murata ersetze ich durch andere, externe, das geht schon. OH ja ein Bastler das stimmt das bin ich. Richtig, ich möchte versuchen so viel wie möglich von einem Händler zu bestellen. 165 Teile bekomme ich bei Reichelt den Rest ja das ist nicht so einfach für nen unerfahrenen Bastler. Trotzdem Vielen dank
Thomas T. schrieb: > WAS MACH ICH MIT DEM??? > 1x LS7184 DIP 8 / Nur wo bekomme ich den Ersetzt du durch: Drehgeber: Dekoder mit diskreten Logik-ICs
Angehängte Dateien:
-
82 KB -
160 KB

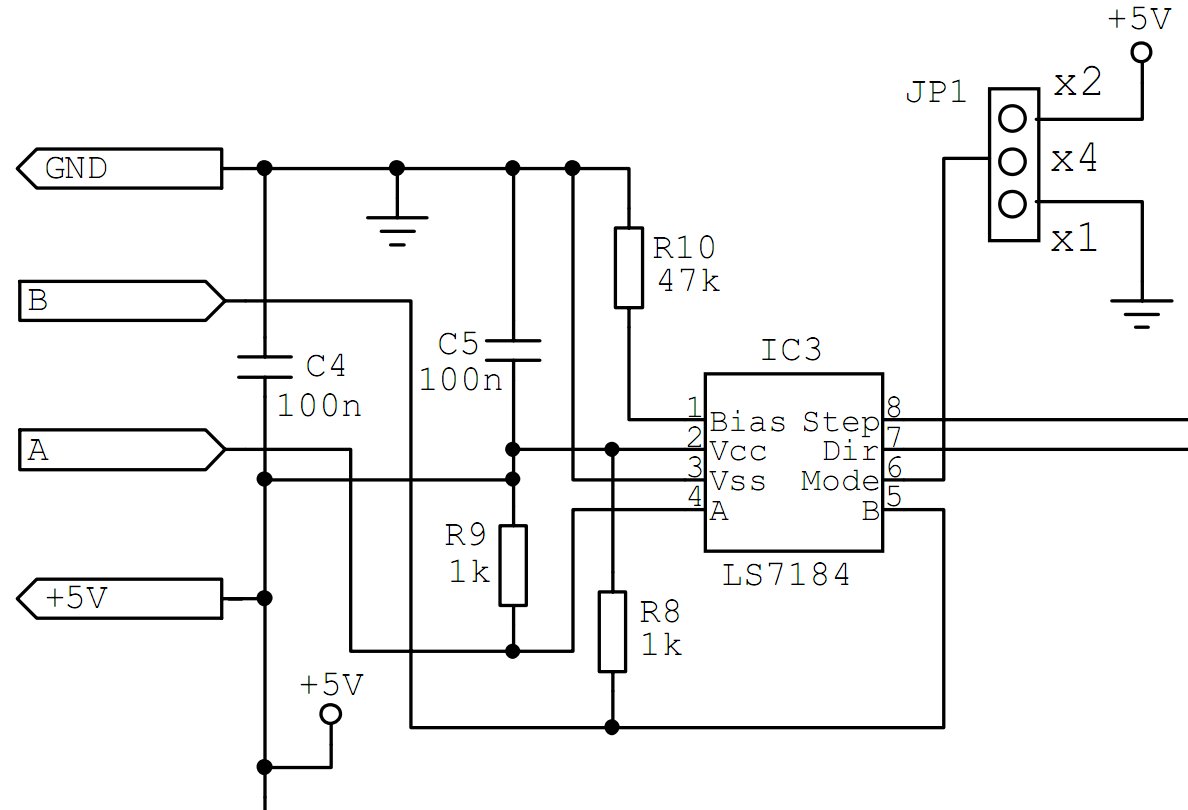

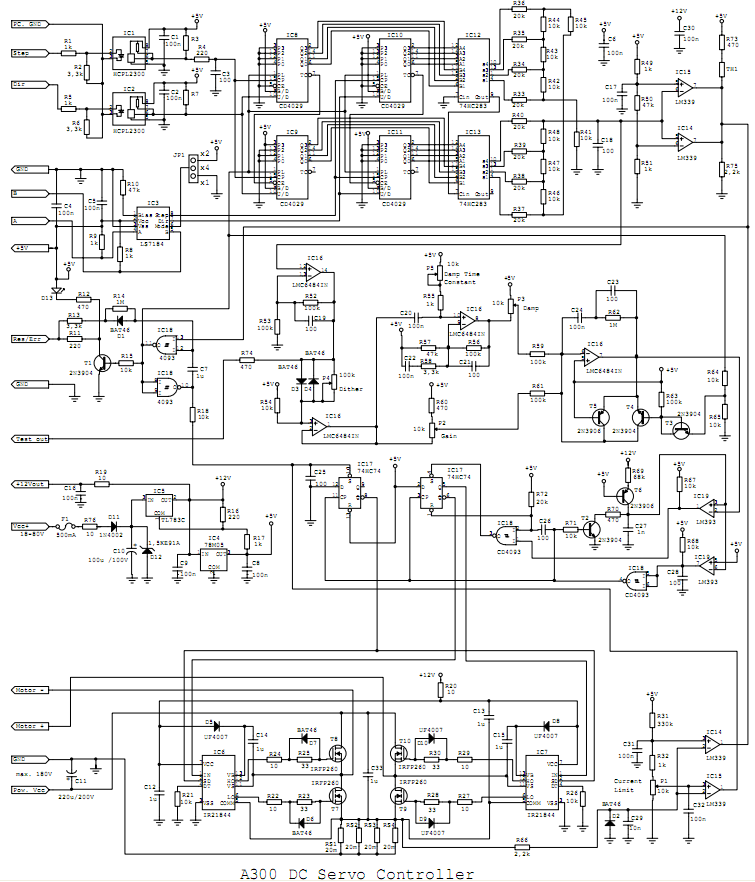

Hallo Michael, erstmal danke, das habe ich auch schon gefunden. Verstehe die Schaltung nicht so recht. Ich weiß nicht ob das funktioniert. Im Anhang mal die schaltung um die es geht. Inzwischen habe ich beim Hersteller und in den USA nachgefragt. Und in DE bei TOPAS ELECTRONIC GMBH und bei SCANTEC GMBH angefragt. nach ersten Erkentnissen werden anfragen erst ab einem Warenwert von 300Dollar ernst genommen. Kann ich schon verstehen. Aber ich hoffe das die Firmen in DE vielleicht welche an Privat verkaufen. Sie haben sich noch nicht gemeldet. Gruß Thomas
Hallo, hier gibt es den LS7184, allerdings für 12€ inkl. Versand und in Amerika. http://www.geminielec.com Hast aber bestimmt selber schon gefunden. Gruß
http://www.plccenter.com/Shop/ANAHEIM%20AUTOMATION/LSILS7184/FNFP Mindestbestellwert 50$ Hier kannst du es auch probieren: http://www.anaheimautomation.com/products/ics/lsi-csi-item.php?sID=269&serID=15&pt=i&tID=159&cID=55
Thomas T. schrieb: > erstmal danke, das habe ich auch schon gefunden. > Verstehe die Schaltung nicht so recht. Verstehst du denn den anderen Baustein? =) Der "Trick" am Gray-Code-Geber ist, dass du bei Änderung des einen Pegels nur den Zustand des anderen anschauen musst, um alles zu wissen. Die Änderung kriegst du mittels D-Flipflop, das - hier bildlich gesprochen - einfach das Eingangssignal um einen Takt verzögert. > Ich weiß nicht ob das funktioniert. Tut es. > Im Anhang mal die schaltung um die es geht. Willst du die nachbauen oder ein Exemplar reparieren?
Angehängte Dateien:
-
190 KB

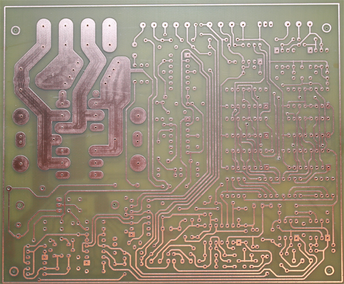

Habe mir das nochmal angesehen da ist ja ne EAGLE datei bei. Die Werde ich mir morgen mal ansehen muß nur mein EAGLE wieder Inst.. Ja ich will die Schaltung nachbauen. Meine Derzeitigen Servoregler steigen gerne mal aus. Ich will diese Schaltung mal austesten und dann wenn die Servos besser laufen dann Tausche ich die gegen meine Servoregler aus. PCB habe ich schon fertig geätzt. Jetzt gehts halt an die Teile beschaffung. Ich kenne mich nicht mit ATMEL AVR Programmierung aus. Die Schaltung wird ohne Atmel ohne Programmierung hergestellt. Da habe ich mir gedacht vielleicht bekomme ich das ja hin. Versuch macht klug. Gruß Thomas
Oh ha habe ich nicht mehr Dran gedacht zu Komprimieren. SORRY Die Gute Nachricht ist aber das ich eine Positive Nachricht von topas.de bekommen habe. Ich muß nur lediglich mindestens 50 Chips LS7184 abnehmen dann bekomme ich die in ca 6 Wochen Kosten Pro Chip sind 5,50€. Wersand Mwst schon drin. Sie sind nicht auf lager und müssen erst in Auftrag gegeben werden. Mann sagte mir das aus Wirtschaftlichen Gründen eine Mindestbestellmenge eingehalten werden muß. Also ich werde die demnächst dort also beziehen und wenn jemand Interresse hat, dann hätte ich noch 40Stück abzugeben. Ich brauche ja nur 10Stück. Also besten Dank an allllllle ihr habt mir sehr weitergeholfen. Gruß Thomas
Paulo M. schrieb: > Hallo, > hier gibt es den LS7184, allerdings für 12€ inkl. Versand und in > Amerika. > > http://www.geminielec.com > > Hast aber bestimmt selber schon gefunden. > > Gruß 1 Chip = €2,48
Thomas T. schrieb: > Ich muß nur lediglich mindestens 50 Chips LS7184 abnehmen dann bekomme > ich die in ca 6 Wochen Kosten Pro Chip sind 5,50€. Bei Segor (Berlin) gibt es die noch etwas günstiger: http://www.segor.de/suche.shtml?Q=LS7184&M=1
Hallo nochmal Also bei http://www.geminielec.com habe ich den gefunden. Hier ist der Chip sehr gut im Preis jedoch 6-8Wochen Lieferzeit. 10€ Händler Steuern und 20€ Wersandkosten sind mir für die dinger und der Menge irgendwie unpassend. Ich werde dem Tip http://www.segor.de/suche.shtml?Q=LS7184&M=1 vonDirk mal nachgehen, dank an Dirk. ------------------------------- So also bei Segor kann ich die bekommen jedoch auch nur mindest abnahme von 50Stück. Man sagte mir nur wenn die ICs auf lager liegen gehen auch 10 Stück. Sind keine auf Lager mindestens 50, soll was mit dem QS zu tun haben, Herstellung Qualität ,.,.,., Und nach aussage des Herren ist der Chip keine normale Lagerware. Das wird nicht einfach sein wenn ich es woanders versuche. Wenn ich sie dort bestelle Lieferzeit 6 Wochen. Vielen Dank Gruß Thomas
Hi nochmal. Kennt jemand ersatz für diese Ics. Ich meine einfach austauschen ohne das irgendwelche Pins verändert sind. HCPL2300 DIP 8 IR21844 DIP 14 kann ich den mit IR2184 tauschen und die PCB entsprechend neu Rooten. Sollte doch Funktionstechnisch gehen oder???. da muß ich zwar was ändern sollte aber kein Problem sein. Gruß Thomas
