Hallo Leute, in einem anderen Forum läuft eine Sammelbestellung für Cree XH-G LEDs. Diese LEDs sind sowohl von der Farbwiedergabe (CRI) als auch von der Effizienz unter den Besten die aktuell erhältlich sind - und das für <25ct/Stück. (Mein Distributor verkauft leider nur 1000er Rollen) Datenblatt: http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/ds%20XHG.pdf T_sp=25°C) 5000K, min CRI 80, K2- Binning: 30,2lm bei 65mA (=162 lm/W) 2700K, min CRI 80, J3- Binning: 26,6lm bei 65mA (=141 lm/W) 2700K, min CRI 90, H0-Binning: 18,0lm bei 65mA (=96 lm/W) Gesamtkosten wenn ihr bei der Platinen-Sammelbestellung(Beitrag "[Mitbestellung] 240x9mm Platinen für 14/28 Cree XH-G (24V, inkl PWM-Dimmbarer-KSQ auf der Platine))") mitmacht: ~8,50€ für Platine und BCRs und 14 LEDs ~13€ für Platine und BCRs und 28 LEDs Lichtleistung bei 150mA/LED = 7,2W pro Streifen (einfach bestückt= 14 LEDs): 5000K, CRI80+: bis zu 860 Lumen 2700K, CRI80+: bis zu 750 Lumen 2700K, CRI90+: bis zu 510 Lumen -> Eine vollbestückte Platine bringt bei 14W für 13€ etwa die Leistung einer 100W-Glühbirne Liste: KW80: 510 "anderes Forum" 450 Fakrae 28 Taikon ------ 988 Summe WW egal: 100 Einhart 200 Fakrae --- 300 Summe WW80: 480 "anderes Forum" 150 Fakrae 60 Fritzler --- 690 Summe WW90: 520 "anderes Forum" 150 Fakrae ---- 670 Summe MfG, Falk Bestellt wird vermutlich in 1-2 Wochen.

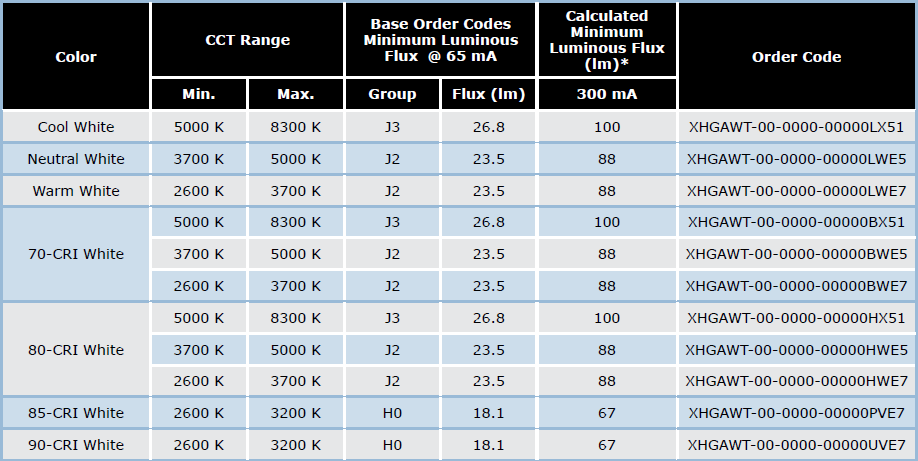

Falk K. schrieb: > 2700K, min CRI 90, H0-Binning: 18,0lm bei 65mA (=96 lm/W) Das Datenblatt hast Du ja verlinkt. Welche ist denn das? Ist das die "…UVE7", also letzte in der Tabelle auf Seite 3? In Deiner Bestellung ist das die WW90, richtig? Vom H0-Binning habe ich die Farbkoordinaten nicht gefunden, hast Du die griffbereit? X = 0,425; Y = 0,402 wäre für mich optimal. <25ct/Stück klingt gut. Aber das geht nur, wenn wir bei jeder Sorte auf 1000 kommen, richtig? Der Preis ist incl. MWSt, richtig?
Hallo Zusammen, ist das Thema noch aktuell ? ...bin sehr an den LED's interessiert. Brauche noch Beleuchtung für ein ganzes Haus ... und würde mich daher mit ner ordentlichen Menge beteidigen.... Grüße: Andreas
Liste: Farbkoordinaten habe ich leider keine, und der OrderCode ist auch UVE8 (2700K) und nicht UVE7 (3000K) (http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/bl%20XH.pdf) Für deine Koordinaten müsstest du wohl UVF7 bestellen und hoffen ;-) Ich habe bei mir für X=0,47 Y=0,415 angefragt, glaube aber nicht, dass wir es so weit selektiert bekommen ohne den Preisrahmen zu sprengen. Der Preis ist incl MwSt und für KW haben wir den ersten 1000er erreicht. @Andreas: Gerne doch ;-) Schließlich ist der Thread erst am Sonntag erstellt worden ;-) KW80: 510 "anderes Forum" 462 Fakrae 28 Taikon ------ 1000 Summe WW egal: 100 Einhart 200 Fakrae --- 300 Summe WW80: 480 "anderes Forum" 200 Fakrae 60 Fritzler --- 740 Summe WW90: 520 "anderes Forum" 150 Fakrae ---- 670 Summe
Scheinbar bin ich zu blöd :) Wenn, dann würden mich die untersten mit CRI > 90 interessieren. Sind die mit im Boot?
Ja, CRI90 ist im Boot, mit 2700K - Siehe Binning-Datenblatt in meinem 2. Post.
Hallo, ich würde mich mit 200 Stk. bei den WarmWhite 80 beteiligen wollen. Platinen im anderern Thread anmelden oder kann ich das gleich mit erledigen?
Kannst du im anderen Thread tun oder mir ne Email schicken, hier hätte ich gerne nur die LEDs KW80: 510 "anderes Forum" 462 Fakrae 28 Taikon 100 Philoepp ------ 1100 Summe WW egal: 100 Einhart 150 Fakrae --- 250 Summe WW80: 480 "anderes Forum" 250 Fakrae 60 Fritzler 100 Philoepp 200 Frido2001 --- 1090 Summe WW90: 520 "anderes Forum" 150 Fakrae ---- 670 Summe
Neuer Stand: KW80: 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) ------ 1238 Summe WW egal: 150 Fakrae --- 150 Summe WW80: 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) --- 990 Summe WW90: 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter ---- 820 Summe
Falk K. schrieb: (http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/bl%20XH.pdf) Ah, sehr aufschlussreich danke. :-) Zur Auswahl stehen also: * "KW80" = XHGAWT-00-0000-00000H0E3, * "WW80" = XHGAWT-00-0000-00000HXE8 und * "WW90" = XHGAWT-00-0000-00000UVE8 Mit diesen Nummern kann man schön die Chromaticity Bins und die Koordinaten ermitteln. :-) Falk K. schrieb: > für KW haben wir den ersten 1000er erreicht Und was machen wir, wenn wir z.B. auf 1800 kommen? Kannst Du dann 1800 bestellen oder bestellst Du dann 2000 und verkaufst den Rest z.B. bei ebay?
Wie kannst du damit die Bins ermitteln? Ich hab das versucht und nicht hin bekommen ;( Es gehen nur 1000er Rollen. Wenn am Ende noch 200 fehlen, was solls, dann kauf ich das halt so... Oder jemand anders entschließt sich, dass er noch mehr brauchen kann. (Aber bspw bei 1500 kauf ich keine 500 mehr als ich brauche, da darf dann jemand anders noch aufstocken sonst muss ich leider anfangen zu streichen...)
Was bedeutet <25ct/Stück? Sinkt der Preis noch pro Rolle, wenn es mehr als 1000 Stück werden, oder bleibt das ungefähr bei 25ct/Stück? Wie dem auch sei, ich würde gerne 50 Stück von den HWE5 nehmen. Wenn am Schluss von den CRI 90+ noch welche übrig sind, würde ich mich als Abnehmer anmelden. Mein Studentengeldbeutel ist diesen Monat allerdings schon etwas überstrapaziert.
Deine Liste stimmt Torsten, H0E3,HXE8,UVE8. !HWE5 war nicht geplant! Die Preise werden sich vermutlich nicht ändern, aber ich habe noch nicht für alle LEDs die Preise bekommen... UVE8 kosten etwa 23ct und einige der schlechteren Bins kosten 21ct, deswegen gehe ich davon aus, dass keines mehr als 25ct kosten wird. (deswegen <25ct)
Ich würde folgendes nehmen WW90: 60 Stück WW80: 60 Stück müsste ~30€ machen Wie sieht das mit den Platinen aus? Hier ordern oder im anderen Thread? Was kostet eine Platine inkl. dem Hühnerfutter (also alles ohne LEDs)
Julian W. schrieb: > Wie sieht das mit den Platinen aus? Hier ordern oder im anderen Thread? > Was kostet eine Platine inkl. dem Hühnerfutter (also alles ohne LEDs) Wie oben geschrieben: Platinen bitte im anderen Thread oder per Email. Aber als Info trotzdem: Platine solo: ~3,50€ 1.) 2-4 BCR (321 für 5V Dimmung, 40ct/Stück bei Reichelt oder 320 für 24V Dimmung ODER UNGEDIMMT, 67ct/Stück bei hbe-shop.de(Farnell für privat)) 2.) 2-4 Widerstände 0805, 5R6-8R2, 8-10ct/Stück KW80: 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) ------ 1238 Summe WW egal: 150 Fakrae --- 150 Summe WW80: 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W --- 1050 Summe WW90: 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W ---- 880 Summe
Falk K. schrieb: > Wie kannst du damit die Bins ermitteln? Seite 9 im "xlamp xH led binning & labeling" …UVE8 = Chromaticity kit E8 (die letzten 2 Zeichen) => 8A1, 8A2, 8A3, 8A4, 8B1, 8B2, 8B3, 8B4, 8C1, 8C2, 8C3, 8C4, 8D1, 8D2, 8D3 und 8D4 Auf Seite 8 oben rechts ist das E8-kit auch auf der CIE-Normfarbtafel markiert. Falk K. schrieb: > Ich habe bei mir für X=0,47 Y=0,415 angefragt. Das wäre die "Chromaticity Group" 8C4. Die genauen Koordinaten für die "4 Ecken" der "Chromaticity Groups" stehen auf Seite 5.
Ja, das ist klar, aber diese 16 Felder sind doch noch immer ein sehr breites Feld, ich hatte jetzt grade irgendwie erwartet, dass du sagst: uve8 muss in 8D3 sein, oÄ
Falk K. schrieb: > ich hatte jetzt grade irgendwie erwartet … Dann haben wir uns falsch verstanden. Falk K. schrieb: > diese 16 Felder sind doch noch immer ein sehr > breites Feld Ich denke, man kann entweder einfach ein "Standard Chromaticity Kit" bestellen, oder sich gegen Aufpreis einzelne "Chromaticity Bins" wünschen. Falk K. schrieb: > glaube aber nicht, dass > wir es so weit selektiert bekommen ohne den Preisrahmen zu sprengen Ich hatte daraus gefolgert: Wir nehmen ein "Standard-Kit". Wer z.B. "WW90" bestellt, bekommt LEDs "bunt gemischt" aus dem "Standard-Kit E8". Ich denke, wir bekommen dann die, von denen am meisten da sind, Z.B. die Bins, die noch nicht von anderen, die mehr Geld ausgegeben haben, genommen wurden. Genauer ist eben teurer. Aber das sind Vermutungen.
Du bekommst eine zufällige Farb- und Helligkeitsklasse aus dem genannten Bereich. Aber alle LEDs auf der Rolle haben die gleiche.
Falk K. schrieb: > Deine Liste stimmt Torsten, H0E3,HXE8,UVE8. > !HWE5 war nicht geplant! > > Die Preise werden sich vermutlich nicht ändern, aber ich habe noch nicht > für alle LEDs die Preise bekommen... UVE8 kosten etwa 23ct und einige > der schlechteren Bins kosten 21ct, deswegen gehe ich davon aus, dass > keines mehr als 25ct kosten wird. (deswegen <25ct) Gott oh Gott ist das eine Wissenschaft. Die Order Codes aus dem ersten DB stimmen also überhaupt nicht :) 2700K, min CRI 80, J3- Binning: 26,6lm bei 65mA (=141 lm/W) Davon 50 Stück.
Ich bin mal bescheiden und möchte die unterschiedlichen Lichtwirkungen in Kombination von E3 + E8 mit billigen RGB-LEDs erstmal ausprobieren. KW80 = XHGAWT-00-0000-00000H0E3: 50 torsten_c 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) ------ 1288 Summe WW egal: 150 Fakrae --- 150 Summe WW80 = XHGAWT-00-0000-00000HXE8: 50 sirnails 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W --- 1100 Summe WW90 = XHGAWT-00-0000-00000UVE8: 50 torsten_c 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W ---- 930 Summe
Okay,h0e3 ist nicht lieferbar, ich habe hxe3 angefragt, hxe8 wird 25ct kosten Lieferzeit ist 6 Wochen ab Bestellung, also würde ich gerne gen Wochenende bestellen.
Falk K. schrieb: > Okay,h0e3 ist nicht lieferbar, ich habe hxe3 angefragt Also wenn ich das richtig gelesen habe, sind die bis auf den Wirkungsgrad identisch, oder?
Hallo Autor: Falk K. (fakrae) , auch würde mich gern bei dieser Bestellung anschliessen. Da wäre ich mit jeweils 50 Stück dabei: also .. 50 stck KW80 50 stck ww80 50 stck ww90 kannst mir ja Pm senden wenn das okay geht. Liebe Grüsse Klaus
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c 50 Klaus De lisson (kolisson) ------ 1338 Summe WW egal: 150 Fakrae --- 150 Summe WW80 = XHGAWT-00-0000-00000HXE8: 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W 50 sirnails 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) --- 1250 Summe WW90 = XHGAWT-00-0000-00000UVE8: 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c 150 Andreas SC (lawert) 50 Klaus De lisson (kolisson) ---- 1130 Summe
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) ------ 1338 Summe WW egal: 150 Fakrae --- 150 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) --- 1340 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) ---- 1130 Summe
ich würde mich ja freuen wenn wir die jeweils 2te 1000der Rolle noch vollkriegen damit alle beteiligt werden können Gruss Klaus
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) ------ 1338 Summe WW egal: 150 Fakrae --- 150 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 250 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) --- 1370 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 200 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) ---- 1250 Summe
Klaus De lisson schrieb: > ich würde mich ja freuen wenn wir die jeweils 2te 1000der Rolle noch > vollkriegen damit alle beteiligt werden können Hmmm dazu müssten wir sie nur Arduino LED nennen :)
Ich bestell jetzt die 2. Rolle mit und hoffe einfach, dass sie in den 6 Wochen Lieferfrist noch weg kommen gg Könnten wir ja tun... Adruino LEDs zu Arduino-Hochleistungsplatine (5V Arduino-dimmbar) gg
Falk K. schrieb: > Könnten wir ja tun... Adruino LEDs zu Arduino-Hochleistungsplatine (5V > Arduino-dimmbar) gg Das müsste dann doch fast "Arduino Led Shield" heissen. Ob es aber gut klingt, wenn man sagt: "Meine Led schielt" ist fraglich. Gruss Klaus
gg KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 60 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 ------ 1513 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 300 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 --- 1595 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) ---- 1350 Summe Ich habe gerade jeweils 2000 LEDs bestellt, so wie das die letzten Tage abging bin ich guter Dinge die weg zu bekommen (und ich selbst brauche sie auch in spätestens 7 Wochen - und sie haben ja 6 Wochen lieferfrist) Wenn es bis dahin wieder genug gibt für eine neue Rolle - dann bestell ich eben nochmal ne Rolle, die 12€ Versandkosten sind angemessen von Amerika aus.
nicht mutig, aber zuversichtlich. das finde ich gut und es wird noch weitere Interessenten geben. k.
Die hat es schon gegeben ;-) KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 100 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 ------ 1553 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 350 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 325 - Jo - --- 1970 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) ---- 1350 Summe
Klaus De lisson schrieb: > nicht mutig, aber zuversichtlich. > das finde ich gut und es wird noch weitere Interessenten geben. Ja, ich sagte absichtlich mutig, da Dir ja niemand garantiert, die hier bestellten Mengen abzunehmen. Gut, der Preis ist wirklich gut, von daher läufst Du da kein allzugroßes Risiko, aber ich selbst habe schon mit der Habgier, Geiz und betrügerischen Absichten zumindest eines Forenteilnehmers Bekanntschaft machen dürfen. Ich habe bis heute kein Geld gesehen... Von daher mutig. Aber es ist schön, dass es noch ein paar Menschen gibt, die an das Gute glauben. Davon bräuchte es ein paar mehr :)
Ja, ich habe mir meinen Glauben an das Gute im Menschen noch bewahrt ;-) Und da ich mit den meißten Bestellern bereits rege Konversationen hatte scheinen die mir alle in Ordnung zu sein^^ Ich hoffe noch auf ein paar WW90 Bestellungen, da fehlt echt noch nen gutes Stück. Aber in der letzten Woche ist es seeeeehhhr ruhig geworden hier...
Dann musst Du den Thread ein bisschen oben halten. Dann bleibt er auch im Gedächtnis der Leute.
push Ein paar WW90 und KW80 sind noch zu haben.
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 100 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 60 Vollmars (Mikrocontroller-Forum) ------ 1613 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 350 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 325 - Jo - --- 1970 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) 56 fabs (Mikrocontroller-Forum) 60 Vollmars (Mikrocontroller-Forum) ---- 1466 Summe
Ich habe mittlerweile die Info über den Liefertermin: leider erst in KW41!
Erste Oktoberwoche. Da sollten dann aber auch die Platinen (aus der anderen Sammelbestellung) und die Bauteile da sein, oder?
KW 41 = Zweite Oktoberwoche, 07.10 - 12.10, oder nicht? Ja, bis dahin muss alles andere auch da sein, ich werde die Platinen so bestellen, dass sie 2 Wochen vor den LEDs da sind - sicher ist sicher.
Hast recht, zweite Oktoberwoche. Mit der Platinenbestellung macht Sinn. Dann nimm dir schonmal Urlaub, damit du alles sofort an die gierig wartenden versenden kannst :-P Gruß Fabian
Ich bin Student, das ist meine letzte vorlesungsfreie Woche - hoffentlich kommt es am Anfang und nicht am Ende der Woche ^^
Falk K. schrieb: > Ich bin Student, das ist meine letzte vorlesungsfreie Woche - > hoffentlich kommt es am Anfang und nicht am Ende der Woche ^^ Geht mir auch so, sonst hab ich ja keine Zeit mehr zum verfrickeln...
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 100 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) ------ 1753 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 350 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 325 - Jo - --- 1970 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) 56 fabs (Mikrocontroller-Forum) 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) ---- 1606 Summe Als Idee für die, die hier nichtmehr zu ihren WW80 gekommen sind: http://www.leds.de/Low-Mid-Power-LEDs/SMD-LEDs/Nichia-NS2L757AT-23lm-warmweiss-ohne-Platine-Emitter.html Das wäre die nächste Alternative - und mit 29ct ab 100 Stück auch noch bezahlbar
Es wäre doch gelacht wenn sich nicht noch ein paar Besteller finden damit wir bei den WW90 und den KW80 noch auf die notwendigen 2000 Stck. kommen. Gruss klaus de Lisson
Ok, dann springe ich auch mal in den Ring -- ich bestelle: 50x KW80 30x WW80 100x WW90 Gruß, Tillomar
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 100 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) 58 hopppla (Mikrocontroller-Forum) 50 Tillomar (Mikrocontroller-Forum) ------ 1861 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 350 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 325 - Jo - 30 Tillomar (Mikrocontroller-Forum) --- 2000 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) 56 fabs (Mikrocontroller-Forum) 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) 56 ul5254 (Mikrocontroller-Forum) 100 Tillomar (Mikrocontroller-Forum) ---- 1762 Summe Damit sind die WW80 jetzt alle weg - Wenn jemand 140 KW80 braucht für meine Platinen wäre ich bereit da auf 1 oder 2 zu verzichten, damit er sie noch voll bekommt.
KW80 = XHGAWT-00-0000-00000HXE3: (H0E3 ist nicht lieferbar) 25ct/Stück 300 Flipp86 100 Juisoo 100 Iceananas 500 Fakrae 50 Drooter 28 Taikon (Mikrocontroller-Forum) 200 Philoepp (Mikrocontroller-Forum) 50 torsten_c (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 175 Markus 1976 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) 58 hopppla (Mikrocontroller-Forum) 50 Tillomar (Mikrocontroller-Forum) 140 k_ozz (Mikrocontroller-Forum) ------ 2001 Summe WW80 = XHGAWT-00-0000-00000HXE8: 25ct/Stück 300 Flipp86 100 Juisoo 350 Fakrae 60 Fritzler (Mikrocontroller-Forum) 80 Fa!con 200 Frido2001 (Mikrocontroller) 60 Julian W (Mikrocontroller-Forum) 50 sirnails (Mikrocontroller-Forum) 100 "Einhart" (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 90 bastler_0815 (Mikrocontroller-Forum) 30 Muetze1 (Mikrocontroller-Forum) 175 Markus 1976 325 - Jo - 30 Tillomar (Mikrocontroller-Forum) --- 2000 Summe WW90 = XHGAWT-00-0000-00000UVE8: 23ct/Stück 200 Flipp86 120 Iceananas 100 Juisoo 300 Fakrae 100 "Einhart" (Mikrocontroller-Forum) 100 Drooter 60 Julian W 50 torsten_c (Mikrocontroller-Forum) 150 Andreas SC (lawert) (Mikrocontroller-Forum) 50 Klaus De lisson (kolisson) (Mikrocontroller-Forum) 120 Muetze1 (Mikrocontroller-Forum) 56 fabs (Mikrocontroller-Forum) 60 Vollmars (Mikrocontroller-Forum) 140 g_g (Mikrocontroller-Forum) 56 ul5254 (Mikrocontroller-Forum) 100 Tillomar (Mikrocontroller-Forum) 140 k_ozz (Mikrocontroller-Forum) ---- 1902 Summe Damit neigt es sich langsam dem Ende - Alles was über die 2000 geht liste ich hier zwar (in einer extra Tabelle) aber bestellt wird nur, wenn die nächste Rolle voll wird. Falls nicht kann ich leider nur an http://www.led-tech.de/de/High-Power-LEDs-Cree/CREE-XH-G-Serie-c_120_217.html verweisen - für 39/49ct/Stück sind die natürlich teurer aber dafür liefern sie auch einzelne LEDs.
Ok, Dein Optimismus schlägt meinen Pessimismus :) Sind die Teile vom Hersteller schon verschickt?
Optimismus oder Gottvertrauen, wie du willst ;-) Mein Gott sorgt für mich :D Ich habe noch keine entsprechende Nachricht bekommen, aber als Lieferzeitpunkt ist ja, wie bereits geschrieben, KW41 genannt worden - da hätte ich auch noch nicht mit einer Versandnachricht gerechnet ^^
Hi Leute - schlechte Nachrichten -.-" Die KW80 und die WW80 werden wohl wie geplant nächste Woche kommen, aber die WW90 wurden vom Liefertermin auf Kalenderwoche 44 (28.10 - 03.11) verschoben - gibt wohl Lieferschwierigkeiten bei Cree.
Tja so ist das halt wenn man billig kauft. Dann halt erst ein paar Tage später :)
Tja, nur im Vergleich zum einzigen Shop mit sofortiger Lieferung den ich bisher gefunden habe (led-tech.de - 39ct/LED) sind vermutlich die meisten bereit zu Warten ;-) Abgesehen davon, dass auch der die WW90 nicht hat (und zu unserem Bestellzeitpunkt noch garkeine XH-G gelistet hatte). Dass die LEDs etwas Lieferzeit haben ist eigentlich klar, wenn sie von hier direkt bei Cree bestellt werden. (Übrigens von/über eine deutsche Firma)
Ich sag doch gar nichts - ich warte ja auch.
Hey Leute ;-) Gute Neuigkeiten: Die KW80 und die WW80 sind angekommen ;-) Ich werde mich gleich ans Verpacken machen und heute/morgen vermutlich einen Großteil raus schicken können ^^ (Je nachdem wann ich meinen Nachbarn erwische um ihm mitzuteilen, dass er meine Garage - wo die Versandtaschen drin lagern - zugeparkt hat ^^)
Yea super Sache. Pass aber auf, dass der Karton nicht aufgerissen ist. Uns soll es ja nicht so gehen wie den Kunden von M. Konzack :)
Also bei mir sind sie sauber verpackt und ordentlich angekommen - wie das dann bei euch aussieht sieht man dann ;-) Den Aufpreis zum versicherten Versand wollten nur 2 Leute zahlen - naja ^^
Falk K. schrieb: > Den Aufpreis zum versicherten Versand wollten nur 2 Leute zahlen Ähh -- ich kann mich nicht erinnern, überhaupt nach dem Versand gefragt worden zu sein! !Selbstverständlich! sollst Du an mich versichert schicken... Gruß, Tillomar
geht jetzt hier das Vertrauen schon wieder baden ? Das wäre doch wirklich schade. Gruss klaus de Lisson
:
Bearbeitet durch User
Bei dir Tillomar warte ich immernoch auf die Antwort einer anderen Email, ich hab dir die nochmal geschickt... Deswegen gab es bei dir auch noch keine Zahlungsaufforderung oder sonstetwas und dementsprechend keine Versandinfo. Und an die anderen, inkl sirnails: Wenn ich als Versandkosten "1,50/2€ im Brief"(je nachdem wieviel ihr wolltet und wo ich glaube dass es noch reinpasst von Gewicht und Volumen her) angebe - glaubt ihr da wirklich es ist eine Versandversicherung von 2€ (Brief) mit drin? Und auch bei den großen Bestellern habe ich jedes mal "5€ im Päckchen" geschrieben, dass das nicht versichert ist, ist ebenfalls hinlänglich bekannt, oder?
Sind da. Jetzt werden sie gleich mal ausprobiert :)
Hat jemand zufällig schon die Eagle Lib erstellt?

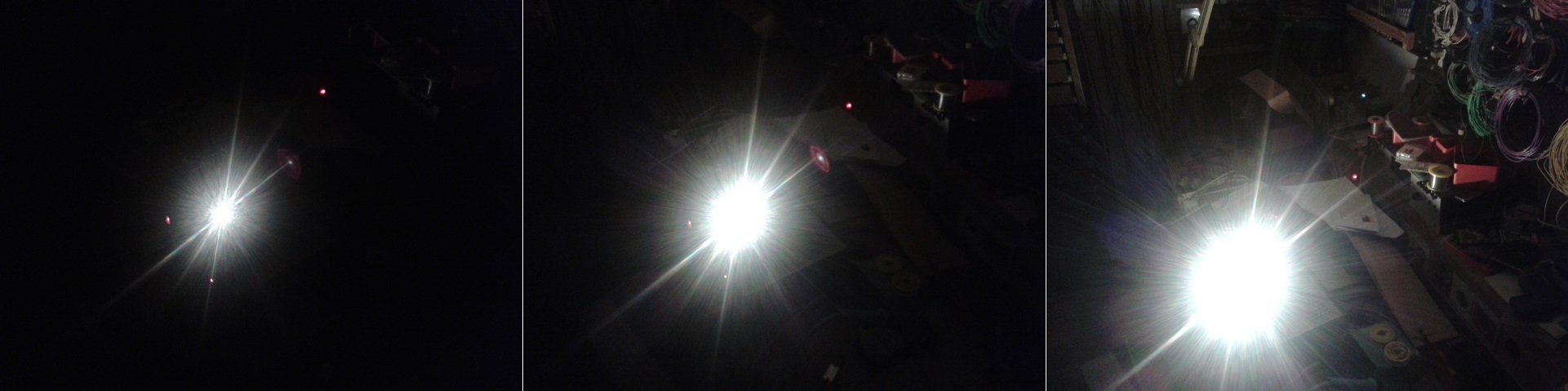

Krasse Dinger! Im Anhang mal bei 10mA, 50mA und bei 200mA. Nächste Stufe wären dann 400mA gewesen, aber das packen die Dinger ja nicht. Apropos: Selbst auf einem Wärmeleitpad werden die Dinger bei 200mA schon ganz schön heiß.
Mal gucken ob die Postkutsche heute noch vorbeikommt. Dank einer Baustelle an einer SBahmnbrücke ist hier ne große Haupdstraße gesperrt und somit überall Stau... Wenn die LEDs dann da sind setz ich mich mal an eine Eagle Lib. Is dann aber Eagle 6.1.0
Martin Wende schrieb: > Is dann aber Eagle 6.1.0 Ich weigere mich standhaft, obwohl das Update kostenlos verteilt wird. 50% Verbesserung bei 250% mehr Bugs.
Nächste Nachricht: Ich habe heute alle Pakete raus geschickt, die keine WW90 enthalten. Wenn also jemand bis Samstag keine Post bekommen hat und glaubt dass das anders sein sollte -> Melden! Ich werde morgen im PlatinenThread einen Bestückungsplan online stellen, für die, denen der Schaltplan nicht ausreicht ;-)
:
Bearbeitet durch User
Sind von den WW90-Typen noch welche übrig?
Martin Schwaikert schrieb: > Hat jemand zufällig schon die Eagle Lib erstellt? Nicht perfekt, aber besser als beo 0 anfangen, siehe Anlage
WW90 gibt's noch 98 Stück, aber Liefertermin ist wie oben geschrieben erst in KW44 lg
Verdammt ging das jetzt so gut auf? Sind dann doch recht wenig :(
Warst du der "DNS"?^^ Falls nein: @DNS du kannst mir auch gerne ne Email schicken. Ja, das war echt super ;-) Genau so hatte ich mir das vorgestellt ^^ Platinen bin ich auch nahezu alle los geworden - alles in allem eine runde Sache. Minimaler (aber doch beachtlicher, ist nen ganzes Stück Arbeit die ganzen Päckchen zu packen) Aufwand und maximaler Nutzen ;-)
Falk K. schrieb: > ist nen ganzes Stück > Arbeit die ganzen Päckchen zu packen) Aufwand und maximaler Nutzen ;-) Und dafür nen dickes Dankeschön!
Hallo Falk, ist heut alles wohlbehalten angekommen, vielen Dank fürs organisieren. viele Grüße, Hermann

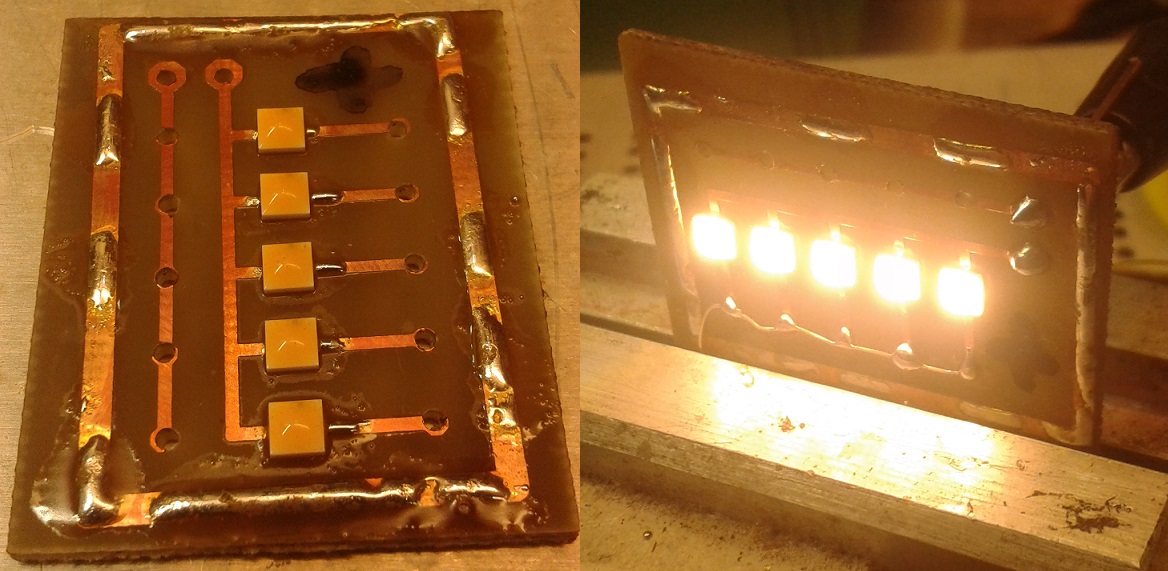

Also noch ein paar Anmerkungen nach den ersten Spielereien mit den Dingern: Ich hab mal schnell (siehe Anhang) eine Platine mit 5 LEDs zusammengeschustert. Wundert euch nicht über den Zinn-Wulst, der war Recycling - außerdem sieht man dann besser, wann das Teil gelötet ist. Die Platine bei 200mA kommt auf ungefähr 35°C, bei 350mA auf knappe 50°C. Zum Löten sei noch angemerkt: Passt bloß drauf auf, nicht zu viel Paste auf die Pads zu zimmern. Die beiden Kontaktflächen der LEDs sind sehr eng zusammen und kleben sofort zu. Ich hab mit einer esoterischen Menge gelötet und es hat gut gepasst. Ansonsten bin ich echt begeistert. Hell und schöne Farbe. Viel Spaß bei euren :)
Martin Schwaikert schrieb: > Ansonsten bin ich echt begeistert. Hell und schöne Farbe. Auch Südfrankreich meldet die Ankunft der Dioden und eine adequate Begeisterung. Richtig schön... Gruss Klaus de Lisson
:
Bearbeitet durch User
Da werde ich mich diese Woche dran machen, aber in deinem Fall dauert das trotzdem noch etwas, weil du ja WW90 bestellt hast und ich die erst in 2 Wochen bekomme ;-)

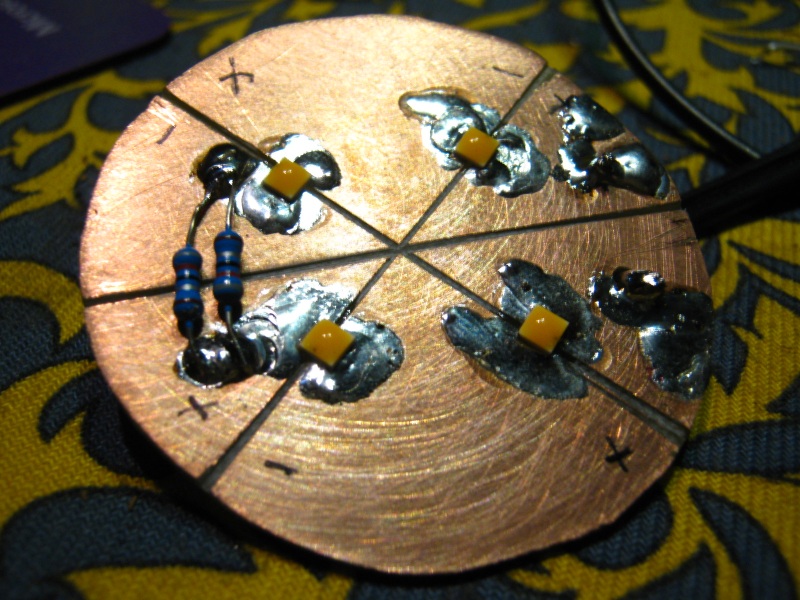

Hallo Falk, ich bin immer mehr begeistert. Da ich ja, bedingt durch meine Anforderungen (Solar 12 Volt Inselanlage) keine Platinen mitbestellt hatte musste ich mir mal etwas einfallen lassen. Nun will ich hier nicht deinen Thread kapern aber vielleicht fehlt dem einen oder anderen CREE-Bestitzer noch die zündende Idee. Anbei mal ein Foto meiner Konstruktion. Es ist eine einfache Kupferbeschichte Platine, in die ich mit der PUK-Säge einige Spalten ins Kupfer gesägt habe. Im Beispiel sind es 4 Cree in Reihe mit nem Vorwiderstand von 4 Ohm. Dann läuft das ganze im Mittelwert (UB = 11 bis 14 Volt) so etwa bei 100mA und wird auch nicht warm. Gruss Klaus de Lisson
Hallo zusammen, wo sich hier gerade die geballte Kompetenz sammelt eine kurze Frage: Für mein Aquarium suche ich Kaltweiss (wenig Algenwachstum) mit CRI 90 oder mehr. Falls jemand einen Tipp hat, wäre es toll; ich habe bisher nämlich nichts gefunden. Kaltweiss heißt für mich mindestens 5000K. Ein Mindest-CRI von 85 wäre auch noch OK. VG Torsten PS: Am besten per PN, damit das hier nicht OT wird.
Falk K. schrieb: > Okay, h0e3 ist nicht lieferbar, ich habe hxe3 angefragt … KW80 = …HXE3 WW80 = …HXE8 …E3 und …E8 sind klar (5000K bzw. 2700K). Aber was ist "…HX…" für eine "Performance Group"? Hat jemand verstanden, wieviel Lumen bzw. "Lumen pro Watt" die beiden Typen haben?
:
Bearbeitet durch User
Torsten C. schrieb: > …E3 und …E8 sind klar (5000K bzw. 2700K). Aber was ist "…HX…" für eine > "Performance Group"? Hat jemand verstanden, wieviel Lumen bzw. "Lumen > pro Watt" die beiden Typen haben? Wenn du ins "Binning and Labeling"-Datenblatt (http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/bl%20XH.pdf) schaust (Seite 2 und Seite 12), stellst du fest, dass das H für CRI80+ steht, das X für die Lichtausbeute (X ist die beste, die du für einen CRI >70 bekommst) H: Bei 65mA (typ 2,9V) und 25°C Tj gibt es 26,8 lm was einem Wirkungsgrad von 142lm/W entspricht. Dass der theoretisch ist brauch ich glaube ich niemandem sagen ;-) (Um Tj=25°C zu erreichen müsste die Lötstelle auf (25°C - 0,065A*2,9V*20°C/W =) 21,3°C gekühlt werden, was bei einem üblichen thermischen Widerstand von FR4 Material wohl auf eine Umgebungstemperatur von ~15°C und einen perfekten Kühlkörper herausliefe) andere Hersteller (Nichia bspw) sind zumindest so fair, als Tj = 85°C anzugeben beim Wirkungsgrad, was eher der Umgebung normaler Systeme entspricht. (Wenn ich mit diesem Tool hier: http://pct.cree.com/dt/index.html mal normale Bedingungen einstelle, kommen noch etwa 128 lm/W bei 65mA heraus)
So, KW44 ist rum (UPS arbeitet ja am Samstag nicht und letztes mal kamen die mit UPS) - gekommen ist noch nichts, ich werd mich am Montag erkundigen wie es damit aussieht.
Die Nachricht habe ich auf meine Nachfrage erhalten: >bitte entschuldigen Sie die Verschiebung; soeben bekam ich von unserer >Disposition die Info, dass die Cree-LED`s erst in dieser Woche (KW45) bei uns >eintreffen werden. Wir sind hier leider vom Zoll abhängig, von daher kann ich >Ihnen keinen genauen Tag nennen. > >Ich werde Sie aber per Mail benachrichtigen, wenn die LED`s hier ankommen.
:
Bearbeitet durch User
Du hast also in Deutschland bestellt :-P
Habe ich, Vossloh und Schwabe ;-) Die bestellen das natürlich direkt bei Cree, sind ja offizieller Distributor. Außerdem hätte mein "Distributor" dann nicht von seiner Disposition geschrieben, wenn ich die selbst im Ausland bestellt hätte...
:
Bearbeitet durch User
gibt es inzwischen Neuigkeit vom Distributor?
Laut Sendungsverfolgung müsste das Paket heute kommen ;-) Aber bisher ist es noch nicht da.
Jetzt ist es da ;-) Ich werde morgen mal anfangen zu verpacken.
Supie mein lieber Falk. .. das ist wharlich "good news".. Liebe Grüsse Klaus de Lisson
Ich kann's nun auch kaum mehr erwarten. Ich brauche aber noch Star-PCBs, siehe Beitrag "Steuerplatine für LED-Star-Platinen" Diese müssten doch passen, oder? Bessere habe ich nicht gefunden: http://www.aliexpress.com/item//1422857707.html
Kannst du versuchen, aber der Footprint ist doch deutlich anders - wenn es passt dann gerade so eben
Hallo Falk, das Wochenende (Lötzeit) kommt näher... kommst Du gut voran mit Sortieren und Verpacken? Gruß Fabian
Ich versuche morgen einiges zur Post zu bringen, bin aber grad erst heim gekommen und weiß noch nicht wieviel ich schaffe.
So, ich habe heute ziemlich viel rausschicken können - jeder hat selbst eine entsprechende Email bekommen.
Danke Falk! Sie sind angekommen. Gruß Einhart
Moin Falk, hast Du zufällig noch ww90 übrig? Bin interessiert... Gruß, Tillomar

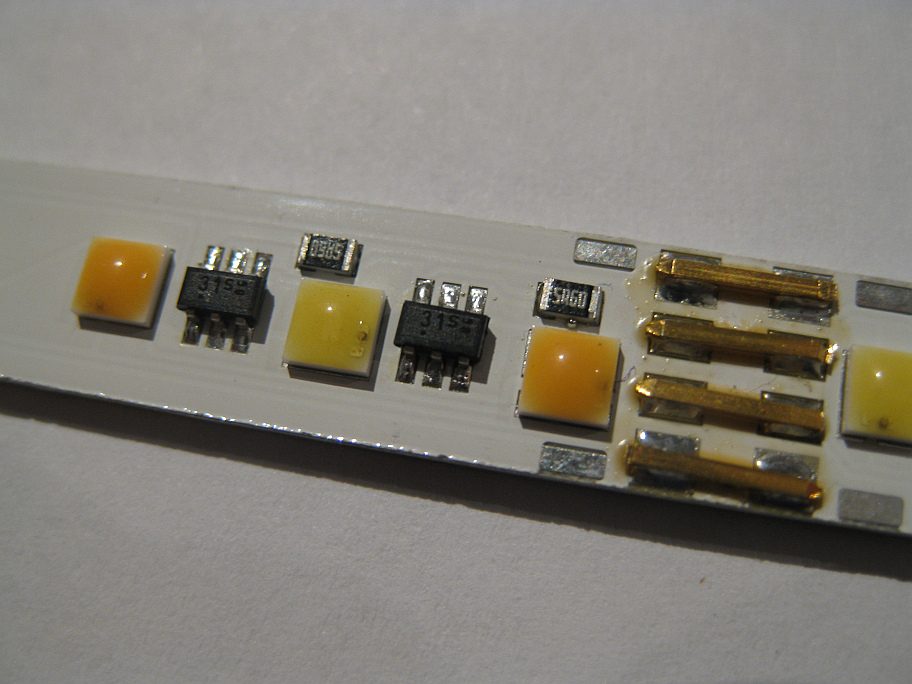

Moin miteinander, ich hatte etwas Probleme, an die Anschluß-Pads der Platinen Kabel anzulöten -- mit dem Lötkolben hatte ich keine Chance, und bei allen anderen Methoden wurden ALLE Pads heiß, da fielen dann die zuerst angelöteten Kabel wieder ab... Deshalb habe ich mir jetzt einen "Stecker" angelötet, durch das Verbiegen der unteren Pins klemmt und läßt sich prima löten. Wer unbedingt will, kann natürlich anschließend die untere Reihe wegschneiden; mich stört's nicht. Übrigens mit Heißluft gelötet. Gruß, Tillomar
:
Bearbeitet durch User
Nope, alle alle ^^ Wer jetzt noch LEDs braucht muss sich die selbst besorgen (Digikey, Mouser, led-tech.de sind die Quellen die ich dazu kenne) Platinen hab ich noch nen kleinen Rest
Servus, da mir nach kurzer Zeit (wenige Minuten) drei LEDs gestorben sind, zwei mit Kurzschluss, eine mit Unterbrechung, wäre ich sehr dankbar, wenn noch irgendwer 3Stk WW90 über hätte. Bitte melden. Gruß Fabian
Also bei mir leuchten noch alle genau so, wie ich sie eingebaut hab... Bist du sicher dass es die LED verbrutzelt hat und nicht vielleicht die Lötstelle? (zuviel/zu wenig Lötzinn)
Definitiv. Plötzlich leuchtete ein Strang gar nicht mehr. Ich hab dann mit nem LED-Tester alle LEDs einzeln (eingebaut) getestet und zwei zeigten direkt Durchgang (0,xx V) und eine Unendlich-R. Alle anderen leuchteten. Wenn ich die mit Unendlich-R überbrückt habe, leuchtete der Strang wieder, bis auf die anderen beiden. Alle ausgebaut und nochmal einzeln getestet mit identischem Ergebnis. Neue eingelötet und alles funktioniert wie gewünscht. Nur fehlen nun 3 Stk. Gruß Fabian
Tillomar Sondermann schrieb: > Übrigens mit Heißluft gelötet. Aber sauber! So gut habe ich das noch nicht geschafft, auch nicht auf FR4. Schlagt mich oder lasst es: Ich probiere jetzt Leitkleber, den billigen aus China: http://www.aliexpress.com/item//1076786792.html
:
Bearbeitet durch User
Ich bin für Schlagen ;-) Selbst wenn das elektrisch in Ordnung geht... Wie sieht es da thermisch aus?
@Thorsten: >> Übrigens mit Heißluft gelötet. > Aber sauber! Ist aber eigentlich ganz einfach: * keine bleifreie Paste * auftragen unter dem Mikroskop (geht auch mit Lupe, aber dazu bin ich zu faul...) * Heißluft 350°C VON UNTEN! Dazu einfach die Heißluftpistole auf den Tisch stellen, Platine mit Zange oder selbstschließender Pinzette in den Luftstrom halten. An einem Ende anfangen und währenddessen mit Lupe beobachten: wenn die Paste aufschilzt, läßt man einfach die Platine im Luftstrom etwas vorrücken. Der Alukern verteilt die Wärme so gut, daß der neue Bereich auch schon gut vorgewärmt ist, dadurch kann man relativ zügig vorangehen. Man muß nur auf eines achtgeben: Dort, wo man die Lötstelle nicht sehen kann, also z.B. unter den LEDs, muß man auf andere Indizien achten... Zuerst wird das Flußmittel der Paste dünnflüssig, dadurch sackt die LED etwas ab (manchmal auch einseitig) -- das ist aber noch nicht ausreichend! Aber ganz kurz darauf verschmelzen auch die Lotkügelchen, das erkennt man daran, daß die LED noch ein kleines bißchen weiter absackt, und meistens richtet sie sich auch durch die Oberflächenspannung noch besser auf den Pads aus. Mit etwas Glück kan man am Rand dann einen silbernen Meniskus zwischen Pad und LED sehen: Dann ist die LED flächig verlötet. Um mir beim Beobachten nicht die Nasenspitze zu verbrennen, benutze ich als Lupe ein altes 85mm-Objektiv aus einem Diaprojektor. So löte ich aber auch FR4, und es ist -- außer reflow -- die einzige Möglichkeit, diese blöden "meine Kontakte zeig' ich nicht -- Ätsch!"-Gehäuse zuverlässig zu löten. Siehe Bild -- ein LED-Treiber im LFCSP-Gehäuse. Bei Ball-Grid muß man noch sorgfältiger arbeiten, aber es geht ebenfalls. Doppelseitig ist übrigens etwas "tricky". :-) Bei Löten mit der SMD-Rework-Station habe ich keine so guten Erfahrungen gemacht: entweder bekommt man nicht genügend Wärme transportiert, oder die Lotkügelchen fliegen davon... ;) Gruß, Tillomar
