Ich habe noch einen Fehler beim Laden eines Projektes in dem Trend Instrumente verwendet werden entdeckt. Jedes Trend Instrument belegt immer 4 Instrumenten Nummern, leider kommt da beim Projekt-Laden was durcheinander. Auch werden manchmal willkürlich Farbzuordnungen vertauscht. Nach Ostern gibt es dazu die Korrektur. Günter R. schrieb: > Ist es mit dem Sampling so, daß die Trendanzeige, wenn der > Intervallzeitpunkt zur Anzeige gekommen ist, den jeweils letzten > empfangenen Wert vom COM-Port anzeigt und davor angekommene ingnoriert > (kann ja eigentlich nicht anders sein)? Es werden alle ankommenden Werte vom Com Port immer an alle Instrumente geleitet, also auch an Trend. Die Intervalzeit von Trend bestimmt das Vorrücken auf dem Display. Wenn Werte zwischen den Intervall-Zeitpunkten ankommen, werden alle diese Werte beim Auftreten des Intervallzeitpunktes angezeigt, natürlich genau auf der X-Stelle des Intervallpunktes. Beispiel: Es kommen die Werte 30, 10 und 50 zwischen den Intervallpunkten an, dann wird zum Intervalzeitpunkt eine vertikale Linie von 10 nach 50 gezeichnet. Somit gehen damit nicht alle Werte verloren, man sieht damit zumindest die Maxima und Minima der zwischen den Intervallen aufgetretenen Werte. Übrigens wird die laufende Anzeige mit Leerraum unterbrochen, wenn die Intervallzeit während der Erfassung geändert wird, um die Diskontinuität in der Anzeigensklalierung zu markieren.
:
Bearbeitet durch User
Sepp aus Hintertupfing schrieb: > ich gebe die Hoffnung auf meine Breitling Uhr noch nicht ganz auf ;- Die kannst Du Dir jetzt schon zurecht zimmern :) Die Clock ist transparent, also kannst du ein Breitling Design Bild mit dem Lines-Instrument laden und darüber die Clock platzieren.
Angehängte Dateien:
Ein Auslastungstest zeigt sehr gute Werte. Die durchschnittliche Zeit für das Anzeigen der Instrumente im Bild oben beträgt für einen Messwert-Zyklus nur 14 µs (siehe Anzeige links unten). Der benutzte PC: i7 Prozessor und Win7. Es kommen 1000 Messwerte pro Sekunde an. Damit bleibt viel Zeit auch für kommende umfangreichere Operationen.
:
Bearbeitet durch User
Angehängte Dateien:

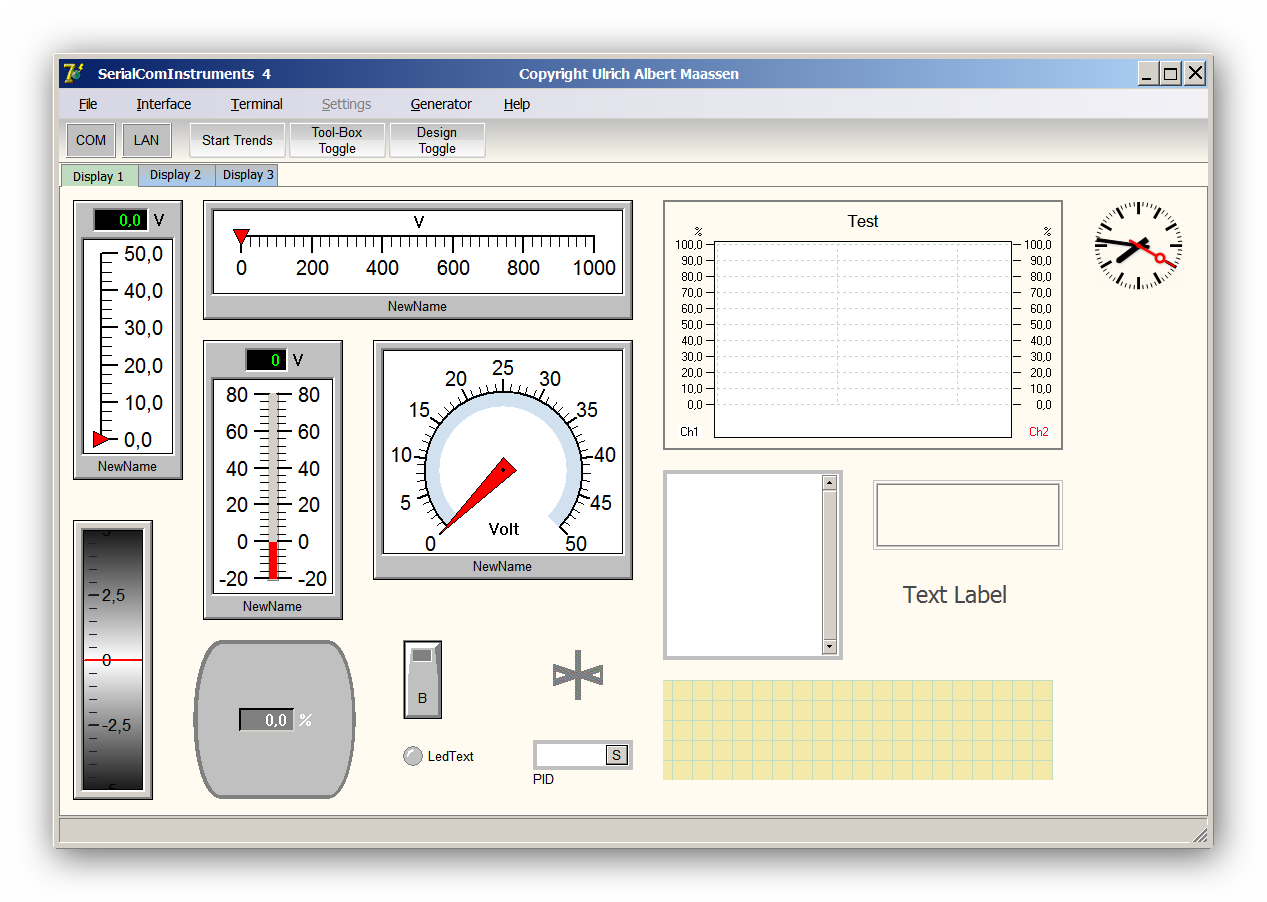

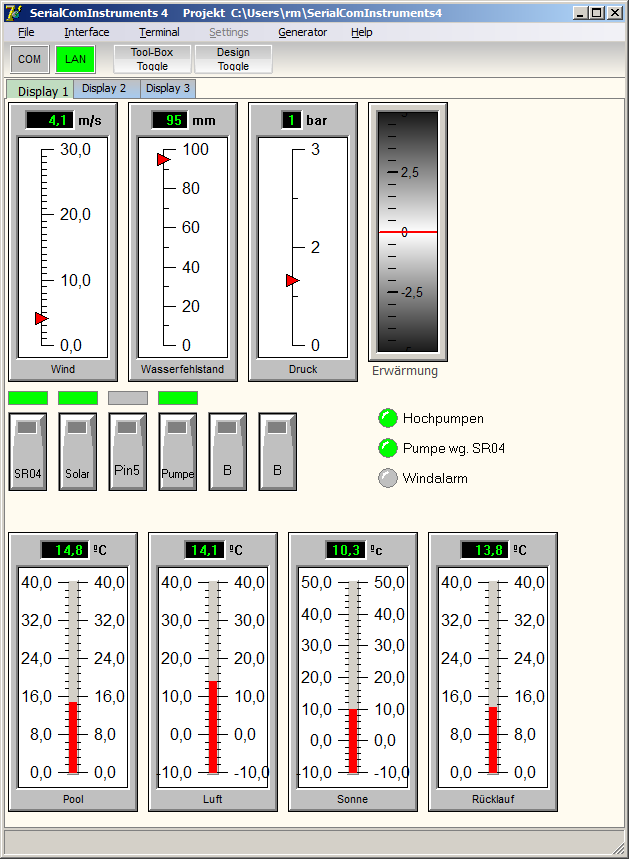

Hi an alle. Ich habe jetzt mal versuchsweise auf die 4er Version umgestellt. Ist ja schon fast alles da, was ich brauche. Kein vergleich zu vorher. Folgende Punkte sind mir aufgefallen, die zu verbessern wären: - Schalter/Taster: Man sollte die LED im Taster genauso ansteuern können, wie die anderen LED. Man kann dazu sogar den gleichen Kanal nehmen. Wenn man als Taster Konfiguriert hat und im unteren Bereich klickt, wird 0 statt 1 ausgegeben. -Vertikalmeter: Skalierungsfaktor geht noch nicht (bräuchte -1). Skala kann man bei vorhandenem Instrument nicht umstellen, dass oben 0 und unten -100 ist. Bei neuen geht es. Ideal wäre es auch, wenn man den Skalenzeiger und den Hintergrund ansteuern könnte, wie eine LED. Bsw. bei Alarmwerten rot blinkend. -Instrument #82 fehlt noch, mit Möglichkeit, den Regler vom uC aus zu stellen ;-)
:
Bearbeitet durch User
@Rainer M.: Wie bekommst Du denn die Screenshots mit so kleinen Dateigrößen hin? Meine sind viermal so groß.
Im png Format. Hab Dropbox so eingestellt, dass ein Schreenshot automatisch gespeichert wird. Dann hab ich es einfacher, sie hochzuladen.
Anbei eine neue Test-Version SerialComInstruments 4 Alpha 10 Maintenance Release Fehler beim Laden eines Projektes behoben. Beim Trend-Instrument werden die Kanäle nun richtig zugewiesen. Alle anderen oben angesprochenen Verbesserungswünsche kommen in der nächsten Woche. Auf meinen Web-Seiten wurde die neue Version 4 mit dem jeweilig aktuellem Release eingefügt. Der Release-Check innerhalb des Programm kommt mit der nächsten Version. Ich wünsche euch frohe Ostertage! Gruss Ulrich Albert http://www.serialcominstruments.com/
Angehängte Dateien:

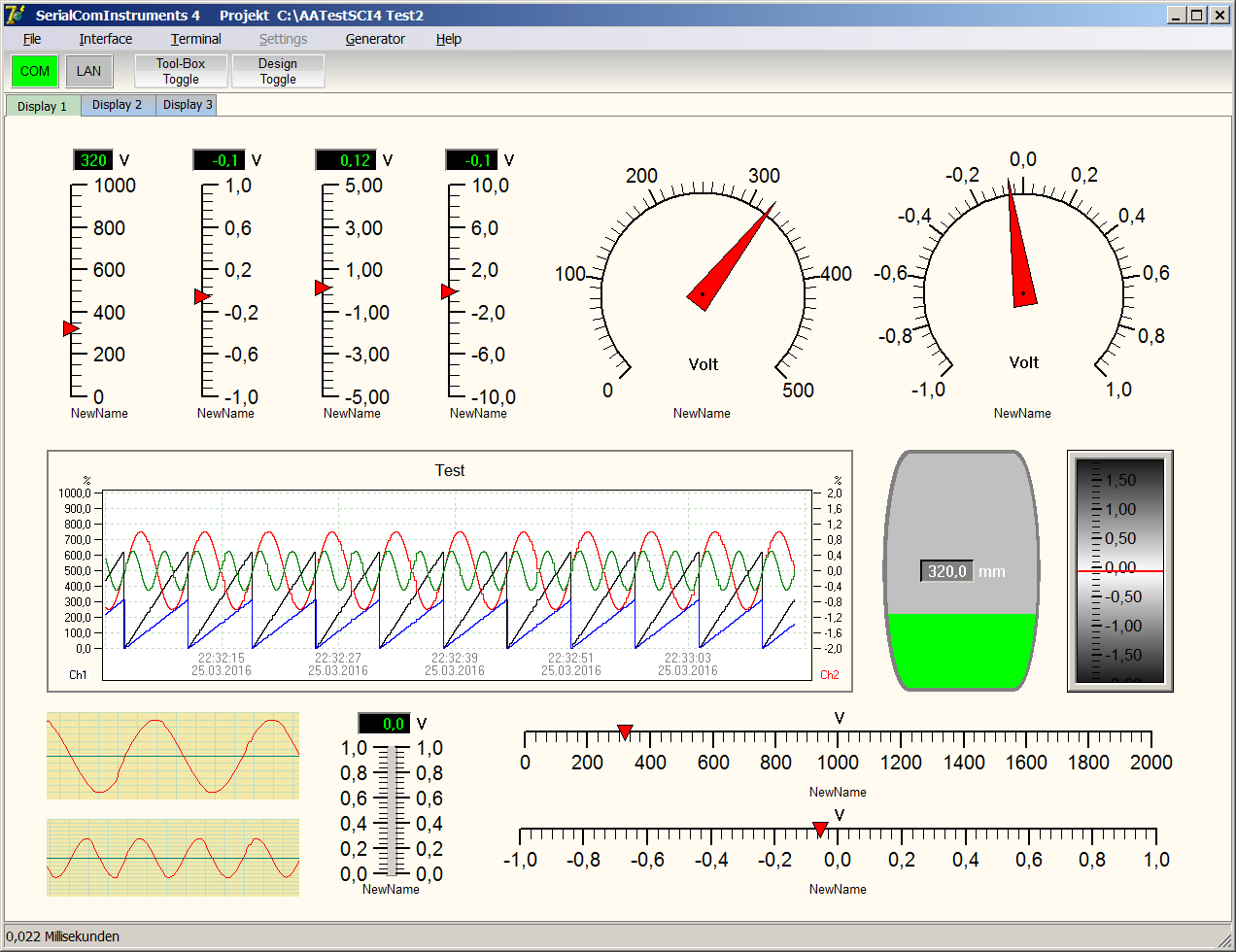

Nochmal ein Timing Test für einen Anzeigenzyklus: Nach Ausschalten der Compiler I/O Prüfung ergibt sich im Programm ein Zeitbedarf für das Updaten der Instrumentenwerte (obiges Bild) von nur 22 µs pro Zyklus. Desweiteren ist mir noch ein Bug aufgefallen: Bei nachträglicher Platzierung von mehr als einem Trend Instrument gibt es bei allen weiteren Trend Instrumenten unter Umständen manchmal keine Anzeige. Notlösung: Anzeige Starten mit COM links oben Aus/Einschalten. Ich arbeite dran.
:
Bearbeitet durch User
Albert M. schrieb: > Bei nachträglicher Platzierung von mehr als einem Trend Instrument gibt > es bei allen weiteren Trend Instrumenten unter Umständen manchmal keine > Anzeige. Ja, so etwas habe ich gerade eben festgestellt; ich habe - auf 2 Registerkarten - insgesamt 4 Trend-Instrumente laufen; beim ersten, das aber schon längere Zeit da ist, sehe ich nur einen waagrechten Strich. Habe jetzt mal COM aus/eingeschaltet. >- Wichtig: > Start/Stop über COM Button/Led links oben. > Die Messwerte dürfen die Min/Max Werte-Einstellung > nicht übersteigen. Was passiert denn, wenn die Meßwerte doch größer sind? Stürzt das Programm dann ab? Das habe ich allerdings nicht beobachtet. Oder könnte die waagrechte Linie mit einer Bereichsüberschreitung zu tun haben?
Günter R. schrieb: > Was passiert denn, wenn die Meßwerte doch größer sind? Stürzt das > Programm dann ab? Nein, stürzt nicht ab :) Die von mir benutzte Componente zeigt dann ein irreguläres Verhalten indem bei Überschreiten des Anzeigerahmens (Y Min/Max-Werte) die Linien fälschlicherweise mitten durch das Display gezeichnet werden. Ich werde da später eine eigene Bereichsüberprüfung einbauen und alle Werte die die Anzeigenskalierung überschreiten einfach auf Max bezw. Min setzen. Für das Starten/Stoppen aller SimpleGraph und Trend-Instrumente werde ich mir noch was sinnvolles einfallen lassen.
:
Bearbeitet durch User
Günter R. schrieb: > ich habe - auf 2 > Registerkarten - insgesamt 4 Trend-Instrumente laufen; beim ersten, das > aber schon längere Zeit da ist, sehe ich nur einen waagrechten Strich. > Habe jetzt mal COM aus/eingeschaltet. Ich habe jetzt mal dieses "eingefrorere" Trend-Instrument gelöscht und neu erstellt - jetzt funktioniert es wieder einwandfrei. Es ist wohl - wie du schon mehrfach erwähnt hast - problematisch, mit früheren Versionen erstellt Projekte in neuen Versionen zu laden und auszuführen. Sollte man Projekte bei neuen Programmversionen immer neu erstellen? Ich habe gesehen, daß in den Projekt-Ordnern einige ini-Files Binärcode enthalten. Ist das Programmcode? Das würde erklären, warum sich damals "alte" Instrumente noch mit Einfach-Klick konfigurieren ließen, wogegen neuere Instrumente gleichen Typs (die erst in der neuen Progrtammversion hinzugefügt wurden) einen Doppelklick benötigten (ich spreche hier vom Temp-Meter, nicht Trend).
Günter R. schrieb: > Es ist wohl - wie du schon mehrfach erwähnt hast - problematisch, mit > früheren Versionen erstellt Projekte in neuen Versionen zu laden und > auszuführen. Sollte man Projekte bei neuen Programmversionen immer neu > erstellen? Solange die Software noch im Alpha Stadium ist ja (siehe unten). Günter R. schrieb: > Ich habe gesehen, daß in den Projekt-Ordnern einige ini-Files Binärcode > enthalten. Ist das Programmcode? Nein, das ist die Komplette Instrumentenstruktur der jeweiligen Darstellungsseite. Das ist auch der Grund, warum man bei neuen Programmversionen nicht die alten Konfigurationsdaten laden sollte. >Das würde erklären, warum sich damals > "alte" Instrumente noch mit Einfach-Klick konfigurieren ließen, wogegen > neuere Instrumente gleichen Typs (die erst in der neuen Progrtammversion > hinzugefügt wurden) einen Doppelklick benötigten (ich spreche hier vom > Temp-Meter, nicht Trend). Das sind so Dinge die sich im Alpha Stadium ändern können. Generell wird nun mit Doppelklick konfiguriert, Ausnahme die Trend Instrumente SimpleGraph und Trend, welche bereits auf Einfach-Klick reagieren. Da ich die Software von Grunde auf neu geschrieben habe und vom alten Code so gut wie nichts verwenden konnte, bin ich froh dass bis dato nur so wenige Ungereimtheiten und Fehler aufgetreten sind. Ich freue mich, dass wenigstens einige kontinuierlich Bug Reports geben.
:
Bearbeitet durch User
l-hase schrieb: > möchte meine ersten 2 Projekte mit dieser Software vorstellen > vielleicht kann ich damit andere auch ansporen. > > l-hase Hi, wie kann man so schöne Bildchen zeichnen, wie deine Leitungen? welchen SW benutzt du?
fms schrieb: > wie kann man so schöne Bildchen zeichnen, wie deine Leitungen? welchen > SW benutzt du? Die sind mit einem Freeware Icon-Editor erstellt. Icon Editor deshalb, weil man da in ein Raster zeichnen und damit die Linien exakt positionieren kann. Warscheinlich geht das auch mit anderen Draw Programmen, aber das war für mich die einfachste Lösung. Das Bild dann mit transparentem Hintergrund im gif-Format speichern, z.B. mit IrfanView. Frag mich jetzt nicht wie der Icon-Editor heisst, da ich über die Ostertage nicht am meinem eigenem PC sitze. Oder meinst Du die Rohr-Leitungen die bei der alten Programmversion als Hintergrundbild gezeigt wurden? Das sind aus einem gekauften Set (ich glaube die haben so ca. 15 Euro gekostet).
:
Bearbeitet durch User
Ja, die Rohrleitungen und Anschlüsse. laß mich wissen, welche SW das ist. Ansonsten schöne Osterfeiertage.
FM S. schrieb: > Ja, die Rohrleitungen und Anschlüsse. > laß mich wissen, welche SW das ist. Die gibt es hier für 5,95 Euro. Icons Pipes. http://www.iconshow.de/shop/show_product.php?cPath=60&products_id=137 Und die hier für die Hausautomation sehen auch gut aus: http://www.iconshow.de/shop/show_product.php?cPath=60&products_id=168 War lange nicht mehr auf der Seite. Da werde ich nochmal was kaufen und zwar den Icon Design Pack und die Hausautomation: http://www.iconshow.de/shop/show_product.php?cPath=59&products_id=184 Wenn es mehrere interessiert, würde ich die Rohrleitungen und die Hausautomation als zusätzliche Designs in SerialComInstruments 4 integrieren.
:
Bearbeitet durch User
Albert M. schrieb: > Wenn es mehrere interessiert, würde ich die Rohrleitungen und die > Hausautomation als zusätzliche Designs in SerialComInstruments 4 > integrieren. Hallo Albert, wenn ich mir diese "ICON Seiten" so anschaue da kann man ja so richtig gamsig werden. Wie sieht das mit der Lizensierung aus ? die Dinger kosten ja was. Müssen wir als "Endkunden" da zusätzlich was abdrücken? Grüsse Latschensepp
Sepp aus Huntertupfing schrieb: > wenn ich mir diese "ICON Seiten" so anschaue da > kann man ja so richtig gamsig werden. > Wie sieht das mit der Lizensierung aus ? die Dinger kosten ja was. > Müssen wir als "Endkunden" da zusätzlich was abdrücken? Nein, siehe hier: http://www.iconshow.de/shop/information.php?pages_id=12 Wenn ich die gekauft habe und in SerialComInstruments 4 verwende, hat der Benutzer meines Programms nichts mit der Lizenz zu tun. Das Gleiche gilt ja auch für alle anderen gekauften Componenten im Programm. Er darf natürlich nicht diese Icons aus SerialComInstruments kopieren und selbst benutzen. Das werde ich dann noch zusätzlich in den Nutzungsbedingungen meines Programms vermerken.
:
Bearbeitet durch User
Albert M. schrieb: > sand schrieb: >> Beim Laden oder Speichern ist der Ordner SerialComInstruments4 doppelt >> vorhanden > > Vielleicht hast Du mal vergessen die beigefügte Deinstallations > UnInstall.Exe zu benutzen. Dieses Verhalten habe ich heute auf meinem Win7-PC auch festgestellt (ich habe wohl früher nicht darauf geachtet, vielleicht wars schon länger so), bei der neuesten SerComInst-Version; die Vor-Versionen hatte ich immer mit dem Uninstall aus der Windows-Programmverwaltung vor einem Update deinstalliert. Die doppelten Eintraäge (einmal mit Groß/Kleinschreibung, einmal nur Kleinschreibung) haben im Ordner-Icon ein kleines Vorhängeschloss drin, das ich bei keinem anderen Ordner-Icon gesehen habe. Was bedeutet das? Hat das mit Eigentümer-Rechten zu tun? Noch etwas anderes fiel mir schon mehrfach auf: beim Starten der Visualisierung (Klick auf den COM-Button) meldete SerComInst, der COM-Port sei schon für ein anderes Programm blockiert, und es wird nicht online; aber das geschieht ja direkt nach dem Einschalten des PC's, da habe ich kein anderes Programm gestartet. Wenn icgh dann SerComInst beende und z.B. HTerm aufrufe, kann ich auch dort nicht auf COM1 zugreifen, erst wieder nach Reboot des PC, dann gehts meistens (einmal mußte ich ein weiteres Mal rebooten). Wie kann man denn herausfinden, welches Programm den COM1 angeblich in Beschlag hat? Gehts mit Bordmitteln?
Günter R. schrieb: > Die doppelten Eintraäge (einmal mit > Groß/Kleinschreibung, einmal nur Kleinschreibung) haben im Ordner-Icon > ein kleines Vorhängeschloss drin, das ich bei keinem anderen Ordner-Icon > gesehen habe. Das hat nichts mit meiner Software zu tun, sondern ist eine schwer nachzuvollziehende Eigenschaft der Schattenkopieerstellung von Windows. Wenn Du im Explorer unter Extras/Ordneroptionen/Ansicht den Punkt "Ausgeblendete Dateien, Ordner oder Laufwerke nicht anzeigen" markierst, dürfte der Spuk verüber sein. Vieleicht kann ein Windows Experte was dazu sagen. Versuche mal auf z.B. Laufwerk D zu speichern, dann wird Windows wahrscheinlich nichts weiteres anlegen. Günter R. schrieb: > beim Starten der > Visualisierung (Klick auf den COM-Button) meldete SerComInst, der > COM-Port sei schon für ein anderes Programm blockiert Kann ich auf keinem meiner PCs nachvollziehen. Schau mal unter Computerverwaltung/Gerätemanager nach was bei Dir unter Anschlüsse Com eingetragen ist. Welches Programm blockiert kann man aber so nicht feststellen.
:
Bearbeitet durch User
Albert M. schrieb: > Das hat nichts mit meiner Software zu tun, sondern ist eine schwer > nachzuvollziehende Eigenschaft der Schattenkopieerstellung von Windows. > Wenn Du im Explorer unter Extras/Ordneroptionen/Ansicht den Punkt > "Ausgeblendete Dateien, Ordner oder Laufwerke nicht anzeigen" markierst, > dürfte der Spuk verüber sein. Vieleicht kann ein Windows Experte was > dazu sagen. > Versuche mal auf z.B. Laufwerk D zu speichern, dann wird Windows > wahrscheinlich nichts weiteres anlegen. Sorry, ich war zu sparsam mit meinem Bericht. Ich spreche nicht vom Projekt-Ordner, in dem ich Projekte speichere; dort wird nichts doppelt angezeigt; sondern der Programminstallationsordner "C:\SerComInstruments4" wird nochmals in Kleinschrift angezeigt, aber - wie auch schon berichtet wurde - nicht im Explorer und auch nicht im TotalCommander, sondern ausschließlich im Öffnen-Dialog von SerComInst; allerdings ist das total uninteressant, denn von dort will man ja nichts laden; ich berichte das nur der Vollständigkeit wegen, daß auch auf meinem PC dieser Effekt zu sehen ist. Ganz klar hat das nichts mit Deinem Programm zu tun, allenfalls mit der Windows-Komponente, die halt von Delphi zum Öffnen aufgerufen wird. An der kannst Du ja nichts drehen, und man sollte das Thema auch ad acta legen, weils unwichtig ist. Das mit dem COM-Port ist eigenartig; im Gerätemanager ist alles okay, "Das Gerät ist betriebsbereit.", auch kein gelbes Fragezeichen oder sonstwas komisches dort zu sehen. Sollte man auch nicht zu hoch hängen; ich beobachte es weiter; nach Reboot funktioniert ja alles bestens. Vielleicht wird sporadisch doch irgend ein portbelegendes Programm geladen. Ich beobachte das weiter, wenns wieder passiert, vielleicht finde ich eine Ursache. Noch einen schönen restlichen Ostermontag!
Angehängte Dateien:

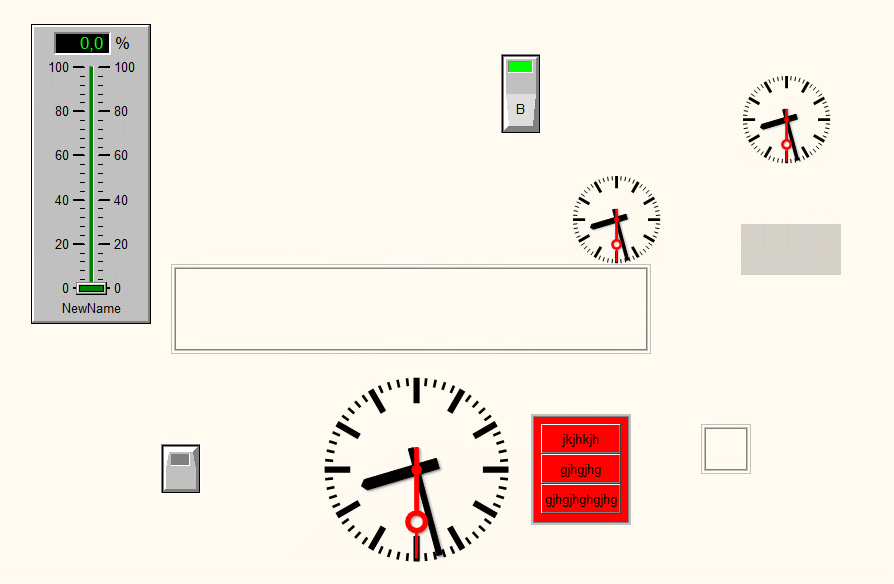

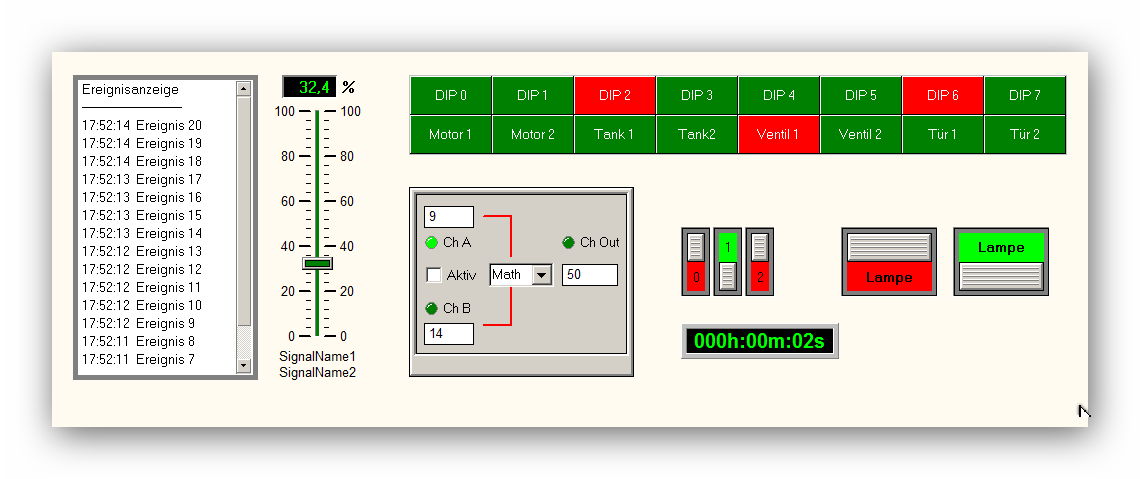

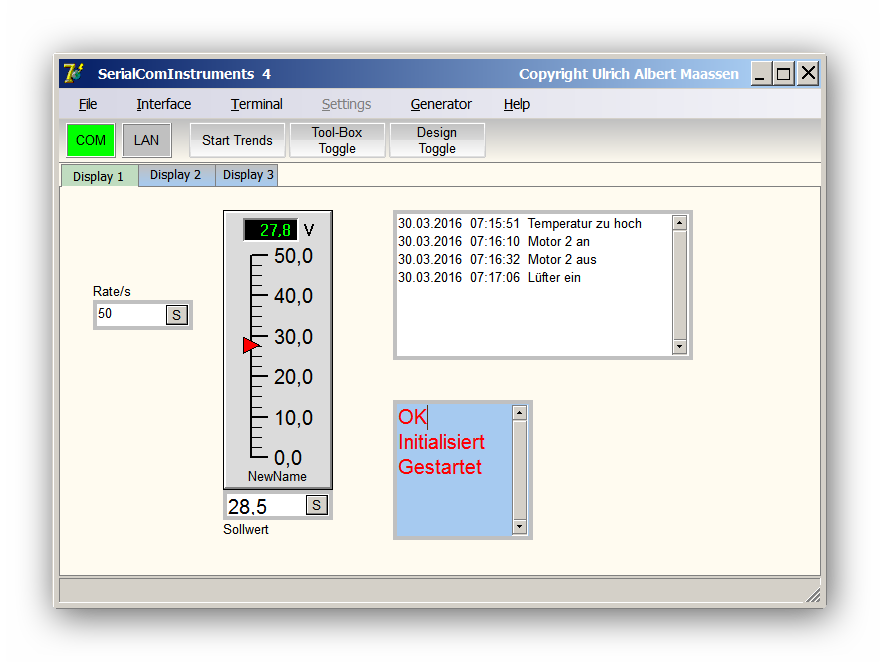

Preview der demnächst kommenden neuen Instrumente. Ereignisanzeige Mit freiem Text vom MC, Anzeige Clear auch vom MC. Optional Uhrzeit oder Datum+Zeit Anzeige. Aktuelles Ereignis steht immer oben. Slider, sendet seinen Wert zum MC. Frei konfigurierbar wie bei Analog Meter. Feineinstellung über Mouserad oder Tastatur. Ein- oder mehr-dimensionales Button-Feld. Beliebige Array-Grösse, z.B. 8 x 12. Button Höhe und Breite beliebig, jedoch für alle gleich. Schickt Index-Nr. und Status zum MC. MC kann Text und Farbe jedes Button ändern. Eignet sich auch gut für indizierte DIP-Schalter. Mathematik/Logik Instrumente (nur bei Parametrierung sichtbar). Beliebig komplexe Ausdrücke (incl. Klammerebenen). 1 oder 2 Eingangs-Kanäle und 1 Ausgangs-Kanal. Der Ausgangs-Kanal kann von weiteren Instrumenten genutzt oder zum MC geschickt werden. DIP-Schalter Text, Höhe und Breite beliebig. Schickt Status an MC. Kann vom MC gesetzt werden. Timer / Count-Down Instrument. Kann über Parametrierung oder vom MC gesetzt werden. Das Timer- oder OnCountDown Ereignis kann zum MC gesendet werden oder zu einem passenden Instrument (z.B. LED, Button-Array).
:
Bearbeitet durch User
Angehängte Dateien:
Anbei eine neue Test-Version SerialComInstruments 4 Alpha 11 Change Log: Text Instrument, zeigt vom MC gesendeten Text an. - Syntax: #kMt< wobei k=Kanal (1..999) und t=Text - Optional Uhrzeit oder Datum+Zeit Anzeige. - Aktuelles Ereignis steht immer oben. - Text löschen vom MC: Senden des Strings "ClrText". Beispiel #22MClrText< Eingabe Box Instrument - Zur direkten Werte-Übermittlung an den MC, COM und LAN/UDP - Akzeptiert numerische oder alphanumerische Eingaben - Bei Klick auf den S-Button im Instrument wird der Wert als String mit der Kanal-Identifikation gesendet. Syntax: #kMs< wobei k=Kanal-Nummer (1..999) und s=Wert - Es kann optional mit CRLF gesendet werden. Menue Button "Start/Stop Trends" - Startet/Stopt alle Trend Instrumente Check For New Version - Unter Menue/Hilfe aktiviert. Diverse Bugs behoben. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Eine Bemerkung: Text Instrument -- Aktuelles Ereignis steht immer unten.
Kleine Anregung: Kann man nicht im Terminalfenster die UDP Daten anzeigen lassen und Befehle wegschicken, genauso wie von der seriellen Schnittstelle? Oder hab ich da was übersehen?
sand schrieb: > Eine Bemerkung: > Text Instrument -- Aktuelles Ereignis steht immer unten. Hatte ich für einen Speed Test gemacht (ist schneller) und es versehentlich so stehen gelassen. Wird auf "aktueller Text immer oben" korrigiert. Rainer M. schrieb: > Kann man nicht im Terminalfenster die UDP Daten anzeigen lassen und > Befehle wegschicken, genauso wie von der seriellen Schnittstelle? Oder > hab ich da was übersehen? Das Terminalfenster ist z.Z. nur für Daten der COM Schnittstelle. Könnte ich auf UDP erweitern.
Angehängte Dateien:

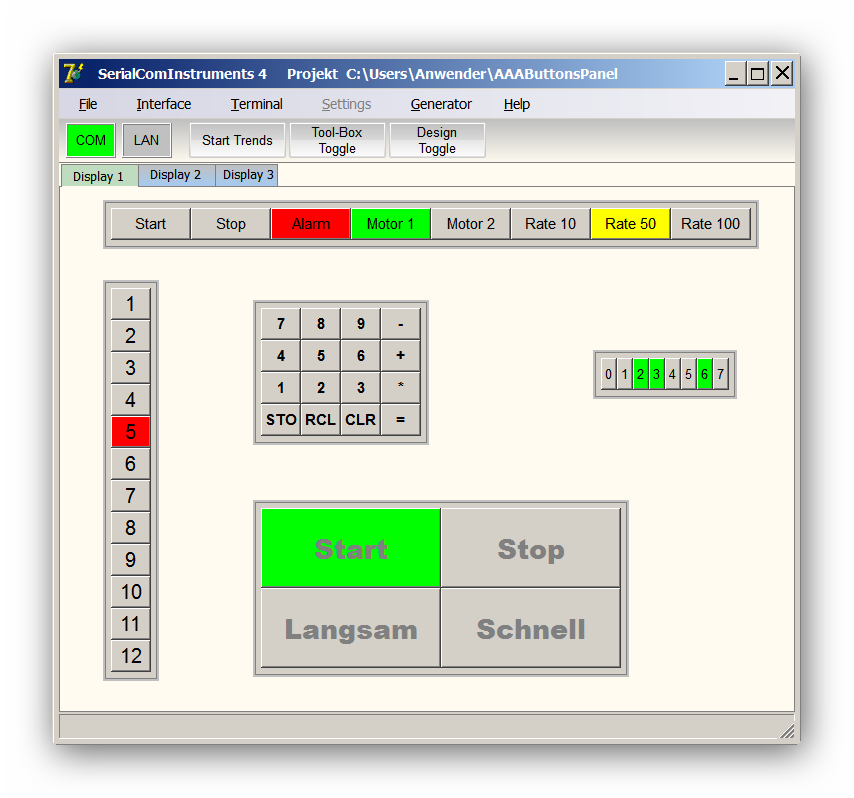

Anbei eine neue Test-Version SerialComInstruments 4 Alpha 12 Neues universelles Button Panel Instrument - Eine beliebige Anzahl Buttons kann auf Panels erzeugt werden. Dabei ist jedes Panel ein eigenes Instrument. - Jedem Button Panel kann ein eigener Kanal zugewiesen werden. - Grössse und Höhe der Button einstellbar, für alle gleich. - Jeder Button kann frei Beschriftet werden. Die Beschriftung ist auch nachträglich änderbar. - Fontgrösse und Farbe wählbar, für alle gleich. - Bei Klick auf einem Button wird an COM und UDP geschickt: Syntax: #kMb< wobei k=Kanal und b=Button-Nummer - Vom MC aus kann die Farbe jeden Buttons geändert werden: Syntax: #kMfb< wobei k=Kanal, f=Farb-Nummer, b=Button-Nummer Farb-Nummer: 0=black, 1=silver, 2=gray, 3=red, 4=yellow, 5=green, 6=blue, 7=lime, 8=fuchsia, 9=MoneyGreen Bedienung Button Panel Instrument - Bei der Platzierung wird ein leeres Panel erzeugt. Doppellick auf den Panel-Rahmen öffnet die Parametrierung. - Im Design-Mode muss das Panel am Rahmen angefasst werden. Horizontale, vertikale, sonstige Ansicht mit Mouse-Ziehen. Bug Text Instrument Einfügerichtung korrigiert. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User

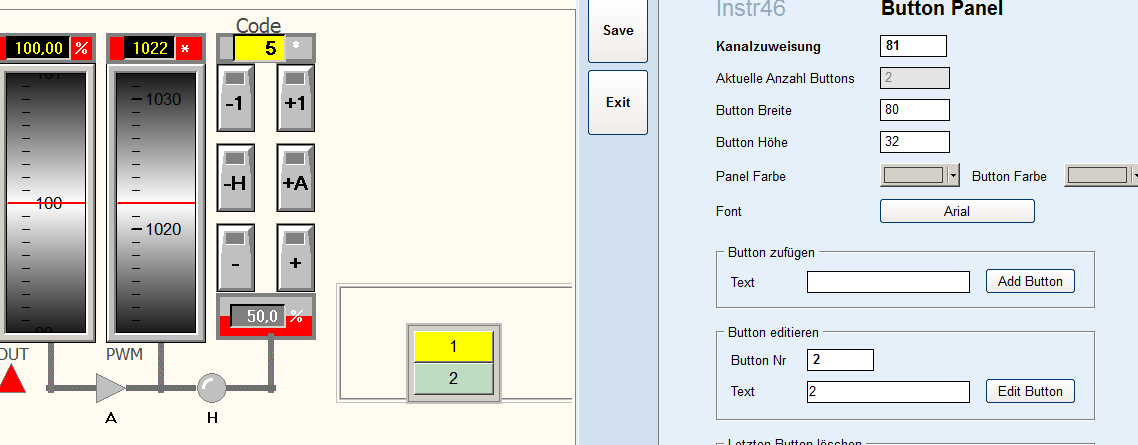

Button-Leiste probiert, vom MC zum PC Farbwechsel ohne Funktion. Im Terminal kommen die Daten an.
Angehängte Dateien:
Dann hast Du wohl vergessen dem Button Panel mittels "Save" die
Kanal-Nummer mitzugeben :)

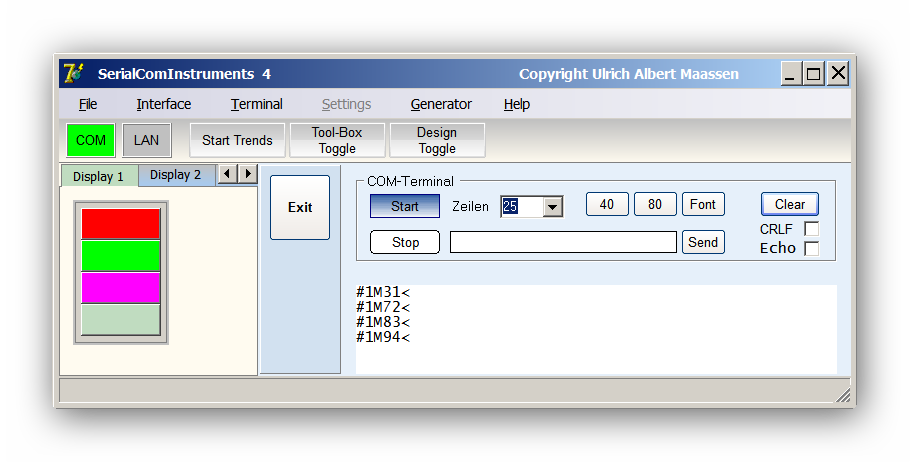

Gerade getestet - alles funktioniert, siehe Bild.
Syntax: #kMfb< wobei k=Kanal, f=Farb-Nummer, b=Button-Nummer
Farb-Nummer:
0=black, 1=silver, 2=gray, 3=red, 4=yellow, 5=green,
6=blue, 7=lime, 8=fuchsia, 9=MoneyGreen
:
Bearbeitet durch User
Angehängte Dateien:
-
1 KB -
20 KB
Mit etwas Mühe funktioniert die Button-Leiste, - ab und zu mal. Vorausgesetzt, das beim Neuöffnen kein Absturz kommt, die Buttons jedesmal neu Installiert werden und im Bascom Quellcode der Printbefehl doppelt ausgeführt wird. Im Terminal wird der Einzelbefehl auch erkannt. Die Instrumentennummer werden oft willkürlich vergeben. zB. beim Aufruf sagt Nr. 46 ist schon vergeben, dann kommt Nr. 47, wird angenommen, später erscheint im Feld doch Nr. 46 ???????
Angehängte Dateien:
-
818 Bytes

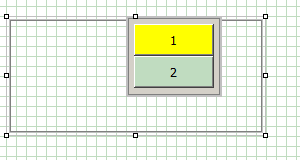

Dieser Rahmen , einmal nach hinten gesetzt kann ich nicht mehr löschen.
Anbei eine neue Test-Version SerialComInstruments 4 Alpha 13 Ich hoffe, damit sind erstmal die schwerwiegensten Bugs beseitigt, so dass das Button Panel voll funktionsähig ist. sand schrieb: > Dieser Rahmen , einmal nach hinten gesetzt kann ich nicht mehr löschen. Kann ich z.Z. nicht nachvollziehen, ich kümmer mich aber drum. Hast Du beachtet, dass man nur im Run-Mode löschen kann? sand schrieb: > Fehlermeldung beim Schliessen. COM war im Betrieb. Hatte vergessen vor dem Beenden COM immer zu schliessen. sand schrieb: > sagt Nr. 46 ist schon vergeben Beeinflusst den normalen Ablauf nicht, versuche es aber zu korrigieren. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
-
1,3 KB -
1,3 KB
jetzt mit alpha_13 probiert. Programm geöffnet, Buttons ohne Funktion, Terminal zeigt die Befehle an. Button gelöscht, neu aufgesetzt, es funktioniert. Gespeichert, Programm geschlossen, dann geöffnet, Buttons ohne Funktion! Den Rahmen habe ich natürlich in Run Mode versucht zu löschen. Ich zeigte aber in Design Mode weil so ist sichtbar, das der Zugriffsrahmen nicht aktiv ist. Vielleicht hinter den Raster geschoben wurde.
Ich habe jetzt den Fehler gefunden: Alle Ereignisse werden in die ini-Files geschreiben, nur das OnButtonClick Ereignis vom Button Panel nicht. Auf die Schnelle kann ich jetzt den Grund nicht finden, da die Internas der ini-File Erzeugung kompliziert sind. Leider kann ich erst nächste Woche weitermachen.
Hallo Albert, noch eine Bemerkung, wenn ich auf eine Instrumentbeschriftung klicke (einmal), egal welche, wird immer der Button Editiermaske Nr.46 aufgerufen. Gruss sand
Das Speichern und Laden funktioniert jetzt auch mit den Button Panels incl. des ButtonClick Ereignisses. Ich versuche Morgen noch kurz ein neues Build zu machen, kann es aber nicht versprechen. Ansonsten nächsten Dienstag.
:
Bearbeitet durch User
Dann wünsche ich schönes Wochenende. Es lenzt!
Hallo Albert. Ich verfolge schon eine ganze Weile Dein Projekt. Ich muss Dir allen erdenklichen Respekt für Deinen unermüdlichen Einsatz ausprechen. Genau diese Software ermöglicht Hobby-Programmierer von MC´s wie ich einer bin, eigene Projekte zu visualisieren, zu messen und zu steuern. Ich hoffe Du hast noch viel Freude daran uns mit Deinem Projekten zu bereichern.
Anbei eine neue Version SerialComInstruments 4 Alpha 14 ..und Danke für euren Zuspruch! Gruss Ulrich Albert http://www.serialcominstruments.com/
Hallo Albert, das mit dem Button Panel ist ne tolle Sache, da man direkt über die Buttonfarbe schon den Zustand sieht. Dann braucht man keine LED mehr dranbauen. Welches ist Farbenummer der Originalfarbe des Buttons? Gibt es auch eine Blink-Option wie bei den Einzel-LED? LED: Die Led gehen nicht grösser als 80x80. Ich hatte vor, eine LED richtig gross zu machen und hinter entsprechende Instrumente als Hintergrund zu legen. Und dies dann bei Alarm rot blinken zu lassen. Geht das irgendwie? Digitale "7-Segment-Anzeigen" Wann sind die in der Version 4 verfügbar? Momentan behelfe ich mit mit dem Textfeld auf einzeilig. Sieht halt nicht so toll aus :-(
Rainer M. schrieb: >Digitale "7-Segment-Anzeigen" >Wann sind die in der Version 4 verfügbar? Momentan behelfe ich mit mit >dem Textfeld auf einzeilig. Sieht halt nicht so toll aus :-( Da kannst du behelfsmäßig aus Tankinstrument brauchbare Digianzeige basteln. Siehe oben letztes Bild. Bietet sogar mehr als...
Angehängte Dateien:
Es gibt noch einen Fehler beim Laden von Projekten, in denen Trend Instrumente vorkommen. Ist in der nächsten Version behoben. Ausserdem mache ich meine Debug-Ansicht der Instrumente verfügbar (siehe Bild). Diese ist nach jeder Spalte sortierbar. Alle Instrumenten Nummern, auch bereits gelöschte (mit x gekenzeichnet), werden aufgelistet. Rainer M. schrieb: > Welches ist Farbenummer der Originalfarbe des Buttons? Für die Standard Button Farbe gibt es in der nächsten Version einen zusätzlichen Button. Rainer M. schrieb: > Gibt es auch eine Blink-Option wie bei den Einzel-LED? Nein, geht bei diesen Componenten nicht. Rainer M. schrieb: > Die Led gehen nicht grösser als 80x80. Ich hatte vor, eine LED richtig > gross zu machen und hinter entsprechende Instrumente als Hintergrund zu > legen. Und dies dann bei Alarm rot blinken zu lassen. Geht das > irgendwie? Die max. Grösse der LED ist 80 und lässt sich nicht ändern. Wenn Du so ein riesiges Alarm Element brauchst, lass ich mir dafür was anderes einfallen. Rainer M. schrieb: > Digitale "7-Segment-Anzeigen" > Wann sind die in der Version 4 verfügbar? Kurzfristig kommen weitere Anzeigen.
:
Bearbeitet durch User
Brauchen tu ich das nicht, ich dachte nur, das könnte mal praktisch sein, den ganzen Hintergrund blinken zu lassen. So bei ner Kernschmelze oder so ;-)
Albert M. schrieb: > Es gibt noch einen Fehler beim Laden von Projekten, in denen Trend > Instrumente vorkommen. Ist in der nächsten Version behoben. Hallo Albert, ja, das habe ich gemerkt, daß einzelne Trends nicht immer funktionieren nach einem Programmstart und Laden des Projekts, oder auch mal, daß erst nach z.B. 3 Stunden Daten angezeigt werden, davor eine gerade Linie. Die Trendanzeigen sind für meine Heizungssteuerung bzw. Überwachung sehr interessant. Da möchte ich fragen, ob es geplant ist, daß diese mal einen Rollbalken bekommen, sodaß man Vergangenes wieder reinrollen kann (Oder gibts das schon? War geschäftl. unterwegs und bin erst heute wieder online, hatte zuletzt Alpha10 getestet.).

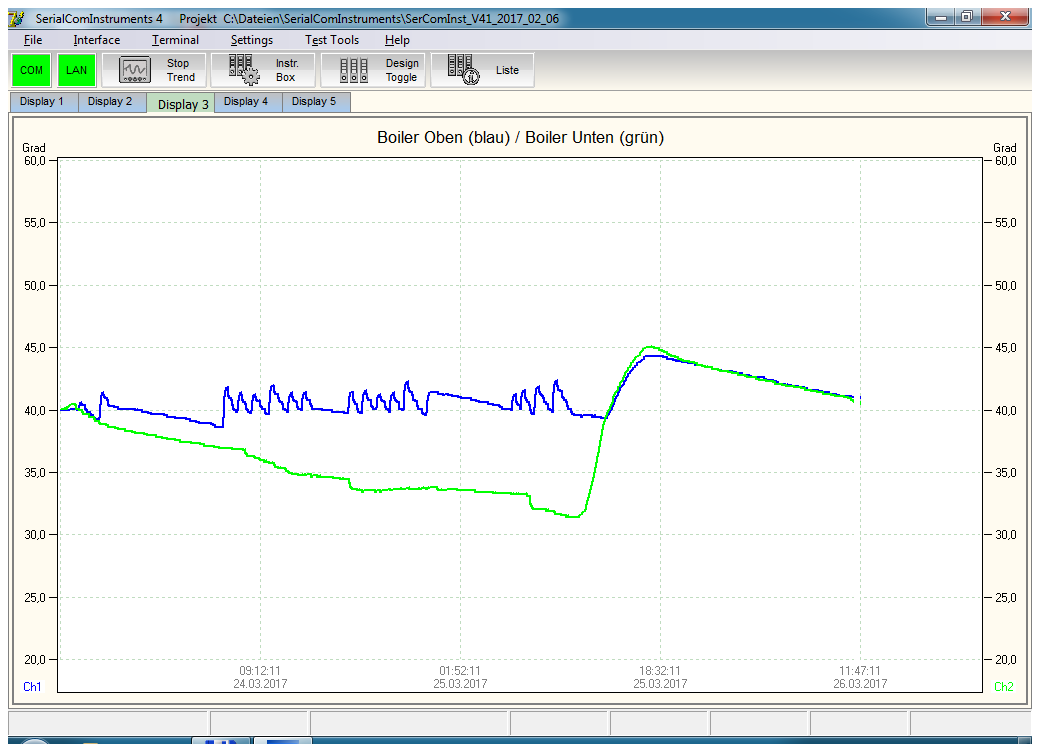

Günter R. schrieb: > Die Trendanzeigen sind für meine Heizungssteuerung bzw. Überwachung sehr > interessant. Da möchte ich fragen, ob es geplant ist, daß diese mal > einen Rollbalken bekommen, sodaß man Vergangenes wieder reinrollen kann > (Oder gibts das schon? Das würde ich eher über eine Datenbank machen, die unabhängig auf einem Server läuft, damit der PC nicht dauernd laufen muss. Ausserdem bleiben die Daten dann dauerhaft gespeichert.
Rainer M. schrieb: > Das würde ich eher über eine Datenbank machen, die unabhängig auf einem > Server läuft, damit der PC nicht dauernd laufen muss. Ausserdem bleiben > die Daten dann dauerhaft gespeichert. Hallo Rainer, danke für den Hinweis; das habe ich schon: die Daten werden zusätzlich auf einer SD-Karte geloggt (mit Datum und Uhrzeit), aus diesen könnte ich die Visualisierung jederzeit auch nochmals erstellen, aber im SerComInst werden sie halt im laufenden Betrieb sehr schön dargestellt, und nebendran auch die aktuellen Temperaturen auf Temp-Meter-Instrumenten. Mein PC ist ein älterer gebrauchter Lenovo M92 unter Win7, klitzekleiner PC, den ich extra dafür angeschafft habe (18 18 3,5 cm, allerdings ext. Netzteil, mit nur 12 - 15 W Energieverbrauch; den TFT-Schirm schalte ich nur ein, wenn ich gucken will, der braucht also nix). @Albert: Nach einem Programm-Neustart laufen jetzt die 4 Trend-Instrumente wieder einwandfrei (immer noch unter Alpha 10). Will erst Deine nächste Version aufspielen; da freue ich mich schon auf die Debug-Ansicht der Instrumente ...
Bitte die eben gepostete und wieder gelöschte Vers4 Alpha 15 nicht benutzen. Die korrigierte Version kommt morgen. Ich möchte das Datenformat um ein Simple-Format erweitern, so dass für einfache Anwendungen es reicht die Messwerte einfach z.B. semicolon-separiert zu schicken. Da auch viele einfache Messgeräte ähnliche Protokolle senden, würde ich gerne wissen, was ihr zusätzlich implementiert haben möchtet. Z.Z. sähe die Syntax so aus: Messwert Seperator Messwert CR LF wobei Seperator wählbar, z.B. Semicolon. Der Part Messwert Seperator lässt sich beliebig erweitern, so dass man z.B. 10 Messwerte schickt mit Abschluss CR LF. Intern würden die Messwerte der Reihe nach den Kanälen von 1 an aufwärts zugeordnet. Voraussetzung für dieses zusätzliche Format ist natürlich, dass die Werte immer in der gleichen Reihenfolge kommen.
:
Bearbeitet durch User
Angehängte Dateien:

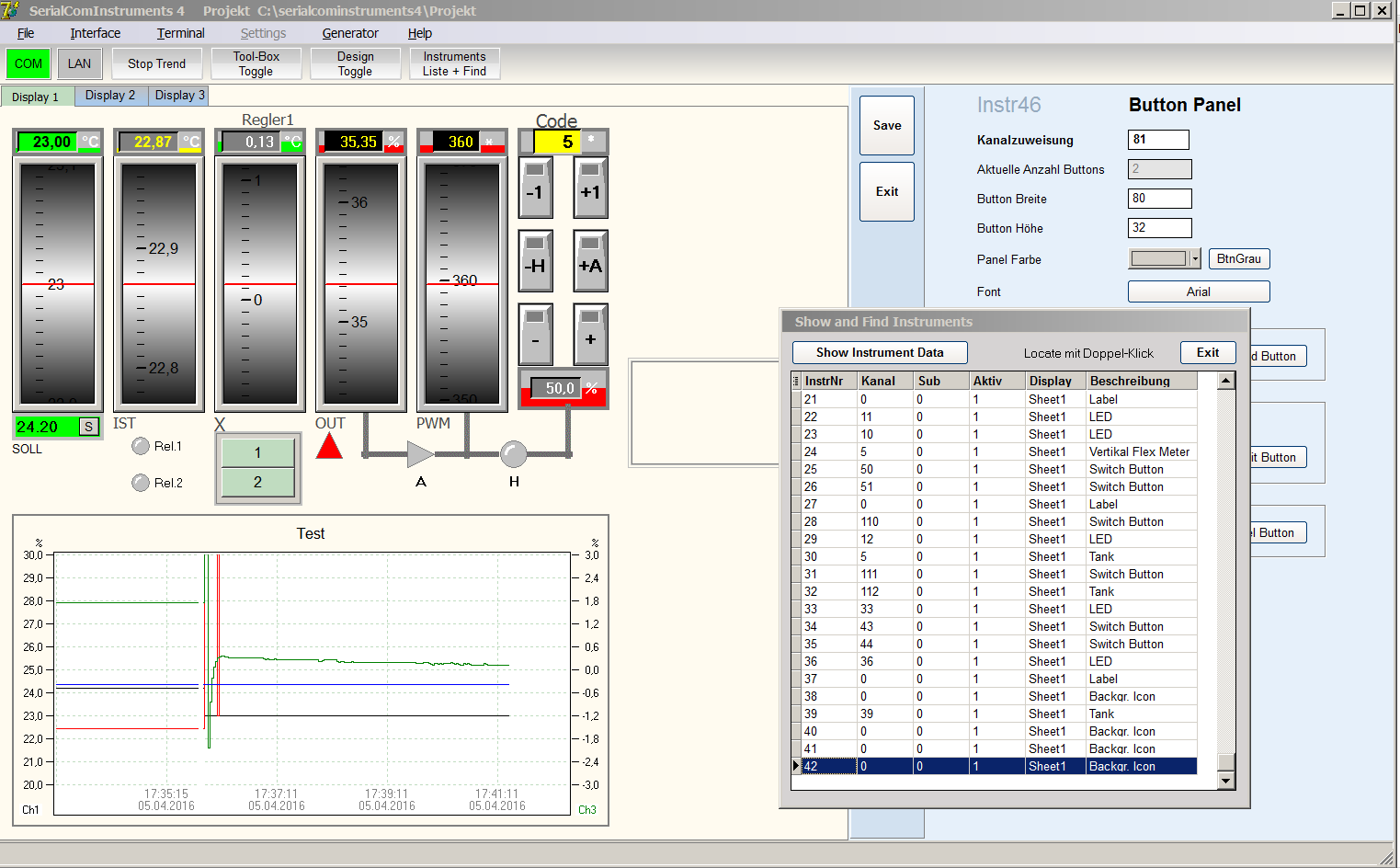

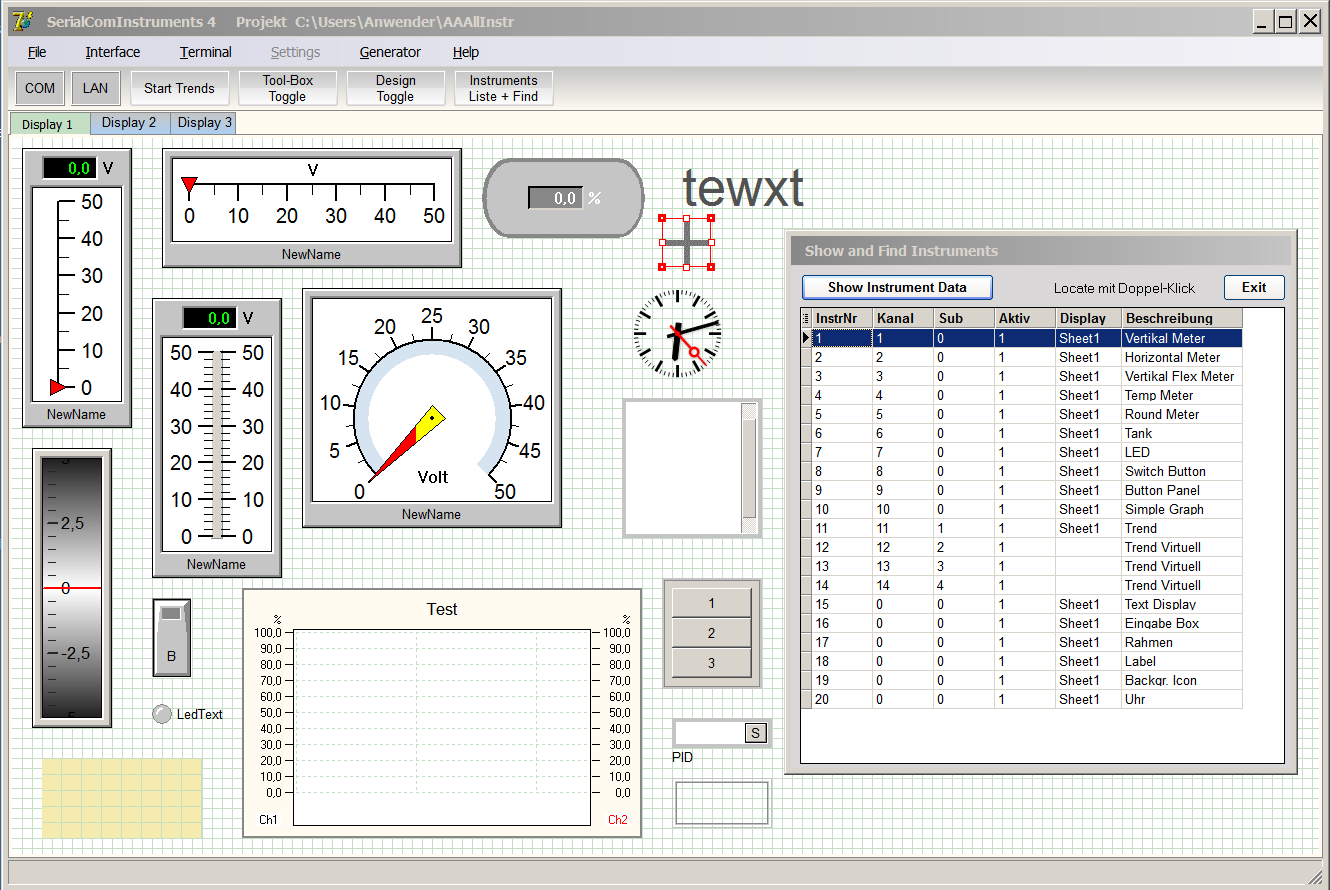

Anbei neue Version SerialComInstruments 4.0.1

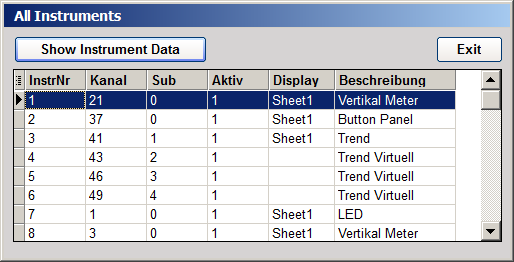

Instrument Liste zugefügt
- Listet alle Instrumente auf allen Seiten auf.
- Mit Klick auf die Header kann sortiert werden.
- Mit Doppelklick auf eine Instr.Nr. wird die passende
Darstellungs-Seite aufgerufen und das Instrument blinkt.
- Die einzelnen Spalten haben folgende Bedeutung:
Instr.Nr. = Instrumenten Nummer
Kanal = Zugeordneter Kanal
Sub = nur intern, virtueller Kanal bei Trend Instr.
Klickbar ist nur der jeweils erste Trend-Kanal
Aktiv = Sichtbare Instrumente
Display = Darstellungsseite, Instr. gelöscht = x
Beschreib. = Instrumenten-Kategorie
- Alle Design Instrumente haben immer die Kanal-Nr. 0
Zuordnungsfehler beim Projekt-Laden korigiert.
Diverse Bugs behoben.
Erinnerung: Wie alle Instrumente können auch die Design Instr.
mit der Tastatur über STR+Pfeiltasten Pixelweise verschoben und mit
SHIFT+Pfeiltasten in der Grösse geändert werden.
Gruss Ulrich Albert
http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
-
92 KB
Hallo Albert, die Instrument-Liste ist nützlich, aber werden nicht alle Geräte dargestellt. (bei mir) siehe Bild. Gruss sand
Angehängte Dateien:
@sand Bei einer neuen Version können nicht immer alte Projekt-Files benutzt werden, da sich die File-Struktur ändern kann. Bitte Projekt komplett neu erstellen und Info ob es funktioniert. Bild oben ein kurzer Test von mir.
:
Bearbeitet durch User
Projekt neu aufgelegt, Instrumentliste funktioniert, das Programm hat große Neigung zum Absturz beim Speichern und Laden. (keine Rückmeldung) Prozess muss beendet werden sonst kein Reaktion.
Angehängte Dateien:

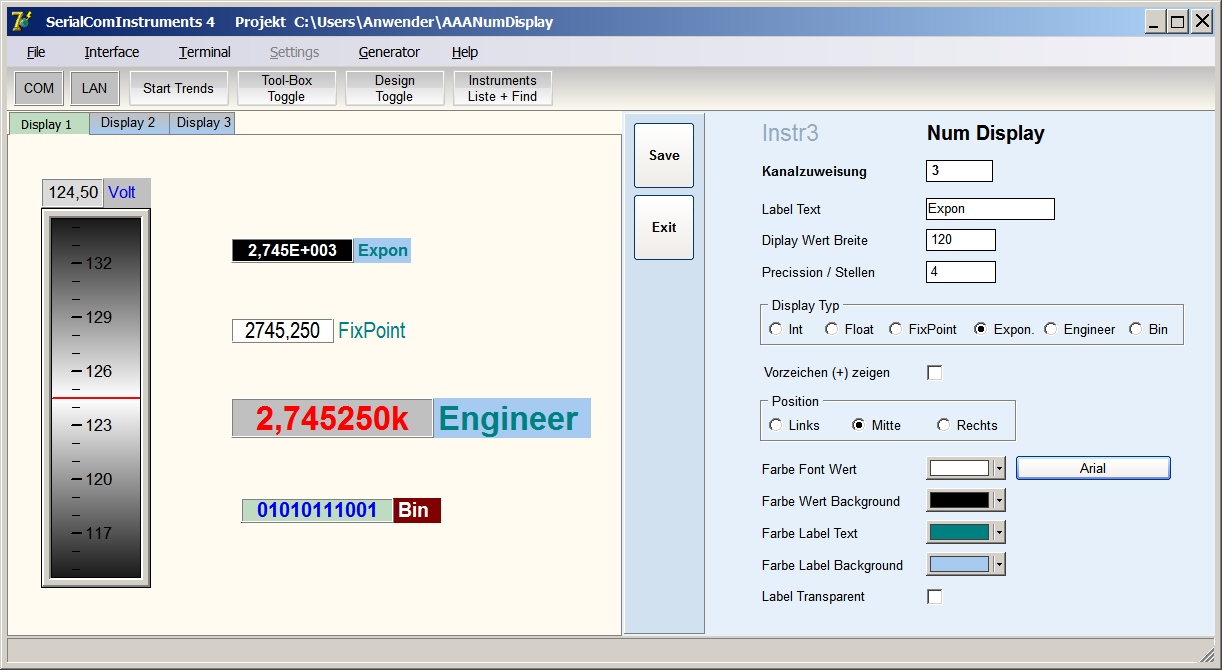

Anbei neue Version SerialComInstruments 4.0.2 Neues Num Display Instrument für numerische Anzeigen - Syntax: #kMm< wobei k=Kanal und m=Messwert - Wert- und Label-Feld (Text). - Wert- und Label-Breite getrennt einstellbar. - Anzahl Stellen / Precision einstellbar. - Display Typ (Formatierung) wählbar: Integer, Float, FixPoint, Exponent, Engineer, Binär (Binär zeigt den numerischen Wert im Binär-Format) - Optional wird ein positives Vorzeichen angezeigt. - Wert Position wählbar: Linksbündig, mittig, rechtsbündig - Wert-, Text- Farben wählbar (Text/Hintergrund). - Optional Label Hintergrund transparent. Beispiele siehe Bild. Gruss Ulrich Albert http://www.serialcominstruments.com/ P.S. bei der Bin Anzeige habe ich versehentlich eine Stelle bei der Precision zuwenig angegeben, daher stimmt der Wert (2745) nicht, die erste 1 fehlt.
:
Bearbeitet durch User
Lieber Ulrich, wird denn dann das Programm für den GRBL-Arduino auch so schön und ausgefeilt wie das hier ? Sind auch noch paar Sachen dran, die in der praktischen Anwendung nicht so flüssig und intuitiv bedienbar sind... Da würde sicher die Community auch gern fleißig an Verbesserungen helfen. Ein wenig Neid fließt da schon mit ein, wie das hier vorwärts geht, das man die Uhr stellen könnte danach und die CNC deiner Fans von der anderen Strecke muss halt weiter so dahin werkeln ohne Herzen erwärmende Updates. Hochachtung für deine Arbeit und Dank empfinden wir alle außerordentlich - aber bißchen stiefmütterlich behandelt fühlen wir uns leider doch.
@Realist (Gast) Wie schon mehrfach zugesagt, geht es mit SerialComCNC bald weiter.
Angehängte Dateien:

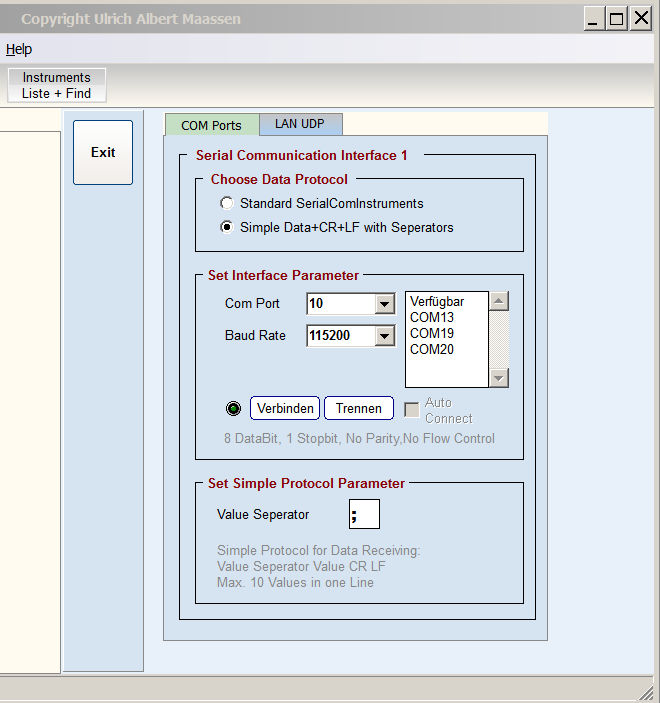

Anbei neue Version SerialComInstruments 4.0.3 Für Alle die nur mal eben was probieren möchten oder die einfache Messgeräte anschliessen wollen, gibt es jetzt eine weitere Möglichkeit: Neues Simple Protokoll (COM-Schnittstelle) - Die Messwerte können als Strings direkt empfangen werden. - Mehren Messwerte aus verschiedenen Quellen werden durch einen Seperator getrennt (z.B. Semicolon) und die Auflistung mit CRLF oder auch nur CR abgeschlossen. - Beim Empfang werden der Reihe nach autom. Kanal-Nummern zugeordnet beginnend mit 1, Ende bei Erkennung von CR. - Die einmal gewählte Reihenfolge muss natürlich eingehalten werden damit die Kanalzuordnung stimmig bleibt. Beispiele (mit Semicolon als Seperator): 0.4532CR wird dem Kanal 1 zugewiesen 2.345;7;4.0121;0.53CR wird den Kanälen 1 bis 4 zugewiesen Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Hallo Albert, Trend Instrument hat einen vertikalen grünen Cursor. Es wäre nicht schlecht wenn es möglich ist, die 4 Kanäle der Cursorposition entsprechend als integrierte Digitalanzeige darzustellen. Grüsse sand
sand schrieb: > Trend Instrument hat einen vertikalen grünen Cursor. Es wäre nicht > schlecht wenn es möglich ist, die 4 Kanäle der Cursorposition > entsprechend als integrierte Digitalanzeige darzustellen. Kommt demnächst, incl. Bewegen in die nicht mehr sichtbare Historie (falls der eingestellte Wert vom MaxRec das zulässt), sowie Speichern/Laden des kompletten Trend Inhaltes.
Albert M. schrieb: > Kommt demnächst, incl. Bewegen in die nicht mehr sichtbare Historie > (falls der eingestellte Wert vom MaxRec das zulässt), sowie > Speichern/Laden des kompletten Trend Inhaltes. Super. Darauf freue ich mich! Ich teste gerade an der neuen Version 4.0.3. LED und Num-Display funktionieren prima. Nun wollte ich um ein Num-Display einen Rahmen satt anliegend haben; aber es gelingt mir wegen der Rasterung nicht, diesen sauber um das Num-Display zu legen; das Display ist immer etwas zu klein oder zu groß. Gibt es einen Trick? Das Schalter-Instrument funktioniert auch gut und sieht sehr gut aus. Man könnte evt. im Handbuch noch ergänzen, daß das Senden beim Loslassen der Maustaste geschieht, nicht beim Drücken. Button-Panel funktioniert auch gut. Dort fällt mir auf, daß - nur hier - die Befehle, die zum uC gesendet werden, mit CR/LF gefolgt werden. Das Ziehen im Design-Modus ist auch etwas anders, der Rahmen bewegt sich erst beim Loslassen der Maus und nicht, wie bei den anderen Elementen, schon beim Bewegen. Das Text-Display habe ich auch probiert, funktioniert ebenfalls prima. Dort fällt auf, daß auch Punkte durch Kommas ersetzt werden. Das ist ja die gleiche Ersetzung wie bei Meßwerten, bei denen ein gesendeter Dezimalpunkt in einem Display als Dezimalkomma erscheint (und das ist auch gut so). Ein Komma bleibt ein Komma beim Textdisplay. Wäre zu fragen: wie sendet man einen Punkt? Simple Data Protocol teste ich auch noch. Noch eine Anregung beim Terminal: Da könnte es praktisch sein, wenn man per Haken wählen könnte, ob der zu sendende Text stehen bleibt, sodaß man den mehrfach senden kann einfach durch Klick auf "Send". Oder evt. auch so, daß der Text nach dem ersten Senden markiert wird (also windows-üblich blau wird) und stehen bleibt, bis man etwas neues eingibt; solange könnte man dann den bisherigen Text mehrfach senden. Was hälst du davon? Insgesamt ein toller Fortschritt gegen die letzte Version Alpha10, die ich getestet hatte. Herzlichen Dank!
Günter R. schrieb: > es gelingt mir wegen der Rasterung nicht, diesen > sauber um das Num-Display zu legen; das Display ist immer etwas zu klein > oder zu groß. Gibt es einen Trick? Ja, gibt es. Siehe hier: Albert M. schrieb: > Erinnerung: Wie alle Instrumente können auch die Design Instr. > mit der Tastatur über STR+Pfeiltasten Pixelweise verschoben und mit > SHIFT+Pfeiltasten in der Grösse geändert werden. Na ja, fast alle. Die Background Icons lassen sich nur verschieben, da sonst die Linienbreiten verändern würden. Es gibt aber demnächst Background Vektor Bilder, die frei skalierbar sind. Günter R. schrieb: > Button-Panel funktioniert auch gut. Dort fällt mir auf, daß - nur hier - > die Befehle, die zum uC gesendet werden, mit CR/LF gefolgt werden. Ich überlege noch, ob generell alles was zum MC gesendet wird mit CRLF abgeschlossen wird. Das dürfte auch eigentlich die nicht stören, die auf das "<" ab Ende reagieren möchten. Günter R. schrieb: > *zu Button Panel* > Ziehen im Design-Modus ist auch etwas anders, der Rahmen bewegt sich > erst beim Loslassen der Maus und nicht, wie bei den anderen Elementen, > schon beim Bewegen. Das lässt sich z.Z. nicht ändern, aber ich denke damit kann man leben. Günter R. schrieb: > Ein Komma bleibt ein Komma beim Textdisplay. Wäre zu > fragen: wie sendet man einen Punkt? Wird korrigiert, so dass das Textdisplay genau das zeigt was gesendet wurde. Günter R. schrieb: > Terminal: Da könnte es praktisch sein, wenn man > per Haken wählen könnte, ob der zu sendende Text stehen bleibt, sodaß > man den mehrfach senden kann Wird integriert. Danke für Deinen Test.
:
Bearbeitet durch User
Angehängte Dateien:
Zwischendurch noch einen Performance Test: Mit einem Arduino Uno (500.000 baud) schaffe ich es z.Z. 5.400 Samples/s zu senden (Integer als String). SerialComInstruments macht das klaglos mit. Darauf zugeschnittene schnelle graph. Instrumente kommen demnächst.
:
Bearbeitet durch User
Albert M. schrieb: > Anbei neue Version SerialComInstruments 4.0.3 > > Für Alle die nur mal eben was probieren möchten oder die einfache > Messgeräte anschliessen wollen, gibt es jetzt eine weitere Möglichkeit: > > Neues Simple Protokoll (COM-Schnittstelle) > - Die Messwerte können als Strings direkt empfangen werden. > - Mehren Messwerte aus verschiedenen Quellen werden durch einen > Seperator getrennt (z.B. Semicolon) und die Auflistung mit > CRLF oder auch nur CR abgeschlossen. Cool! Dann kann ich das am Montag gleich mal mit dem uEpsilon Laser Distanz Messer ausprobieren.
Angehängte Dateien:

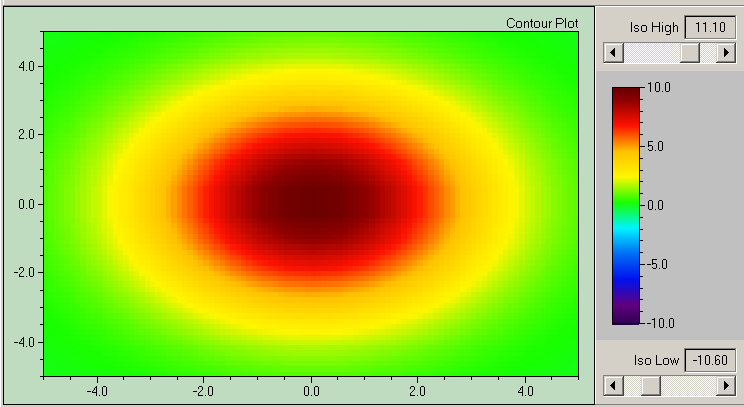

... und was es demnächst in SerialComInstruments 4 noch gibt: Siehe Bilder oben, XY-Realtime-Plots mit dritter Dimension als frei zuordbaren farbcodierten Wert, incl. Pannig/Zoomimg.
:
Bearbeitet durch User
Albert M. schrieb: > XY-Realtime-Plots mit dritter Dimension als frei > zuordbaren farbcodierten Wert, incl. Pannig/Zoomimg. Klasse, darauf freue ich mich schon. Genau sowas suche ich im Moment! Tolle Arbeit!
Kann man, da das alpha ja aus dem Dateinamen weg ist, inzwischen die Projekte problemlos übernehmen, wenn eine neue Version kommt?
Rainer M. schrieb: > da das alpha ja aus dem Dateinamen weg ist Der Hinweis auf die beschränkte Nutzungsdauer ist auch weg ?!
Albert M. schrieb: > Neues Simple Protokoll (COM-Schnittstelle) Ich habe hierzu nochmal eine Frage: Oftmals müssen Geräte erst mit einem Initialwert gefüttert werden, damit sie antworten und Messwerte schicken. Im Beispiel vom µEpsilon geräten ist es z.B. der Befehel "dt"+CRLF. Wäre es möglich, dass Du hier noch eine möglichkeit vorsiehst, um das ganze an das Gerät zu füttern? Schönen Sonntag, grüße M.S.
Rainer M. schrieb: > Kann man, da das alpha ja aus dem Dateinamen weg ist, inzwischen die > Projekte problemlos übernehmen, wenn eine neue Version kommt? Nein, je nach zukünftigen neuen Instrumenten kann es notwendig sein die interne Struktur zu ändern, was oft auch Auswirkungen auf die Datenstruktur für das Speichern/Laden des Projektes haben kann. Helmut schrieb: > Der Hinweis auf die beschränkte Nutzungsdauer ist auch weg ?! Ich habe nur keine Lust das dauernd zu erwähnen. Der Vermerk ist nach hier verlagert (unter: Verwendungsbeschränkung der Software): http://www.serialcominstruments.com/download.php Martin S. schrieb: > Oftmals müssen Geräte erst mit einem Initialwert gefüttert werden, damit > sie antworten und Messwerte schicken. Im Beispiel vom µEpsilon geräten > ist es z.B. der Befehel "dt"+CRLF. > Wäre es möglich, dass Du hier noch eine möglichkeit vorsiehst, um das > ganze an das Gerät zu füttern? Kannst Du bereits jetzt schon mit dem internen Terminal. Wenn dies aber repetiv gesendet werden muss, also jedesmal ein "dt" damit Dein Gerät einen Messwert sendet, könnte ich einen Timer in das bekannte "Send Predefined Commands" Instrument aus der alten Version integrieren. Siehe auch: Beitrag "Re: Projekt: Virtuelle Instrumente an serielle Schnittstelle" Dieses Instrument kommt demnächst auch für SerialComInstruments 4. Heute habe ich einen Test- und Probier-Sonntag, da ich wegen akutem Heuschnupfen/Pollenallergie nicht nach draussen gehen kann. So bin ich dabei einige neu vorgesehene Verarbeitungsstrukturen mal ausgiebig untersuchen: IIR Filter und FFT. IIR Filter (Butterworth, Bessel, Chebyshev und Infinite-Impulse-Response (IIR) Filters (Lowpass, Highpass, Bandpass oder Bandstop) mit einer max. Filter Ordnung von 8. Processing Speed ist beim IIR filter ca. 5-10 millions Samples/s, bei der FFT (1024) ca. 5.000 bis 10.0000 mal pro Sekunde auf einem i7 PC. Sieht doch schon mal gut aus. Ich wünsche euch einen schönen Sonntag. Gruss Ulrich Albert
:
Bearbeitet durch User
Angehängte Dateien:
Anbei neue Version SerialComInstruments 4.0.4
Neues Instrument Vertical Slider
- Sendet den eingestellten Wert an den Mikrocontroller.
- Der Wert wird nicht beim Verschieben, sondern erst beim
Loslassen der linken Mousetaste gesendet.
- Feineinstellung über Mouserad oder Tastatur Pfeiltasten,
während die linke Mousetaste gedrückt bleibt.
- Wertebereich frei skalierbar
- Wenn Instrument-Color gleich Anzeigefenster-Color, dann
wird das Instrument quasi-transparent dargestellt.
- Die übertragenen Nachkommastellen werden durch den
Display Format-String bestimmt.
- Protokoll: #kMw<
wobei: k=Kanal, w=Wert, CRLF=asc13+asc10
Dezimal-Delimiter wird als Punkt gesendet.
Es wird autom. CRLF angehängt.
Interface Simple Protokoll erweitert mit optionalem Trigger
für externe Geräte:
- Trigger Char/String frei wählbar.
- Beliebige Wiederholzeiten von 20 ms bis 10.000 ms.
Bug: Text Display zeigt jetzt Komma und Punkt richtig an.
Change: Im Terminal bleibt nach Send der Eingabetext erhalten.
Gruss Ulrich Albert
http://www.serialcominstruments.com/
:
Bearbeitet durch User
Hallo Albert, beim Vertikal Slider wäre meiner Meinung nach eine bessere Lösung, wenn CRLF wie beim Eingabe Box nur optional zuschaltbar ist. Grüsse sand
In der Version 4.0.4 fehlt für das Vertical Slider Instrument noch das Senden über LAN/UDP. Kommt in der nächsten Version. sand schrieb: > beim Vertikal Slider wäre meiner Meinung nach eine bessere Lösung, wenn > CRLF wie beim Eingabe Box nur optional zuschaltbar ist. Ich denke über eine globale Einstellung für alle Instrumente die senden nach. Also entweder für alle mit angehängtem CRLF oder für keins. Das spart mir Programmierarbeit und ist wahrscheinlich konsistenter.
Angehängte Dateien:

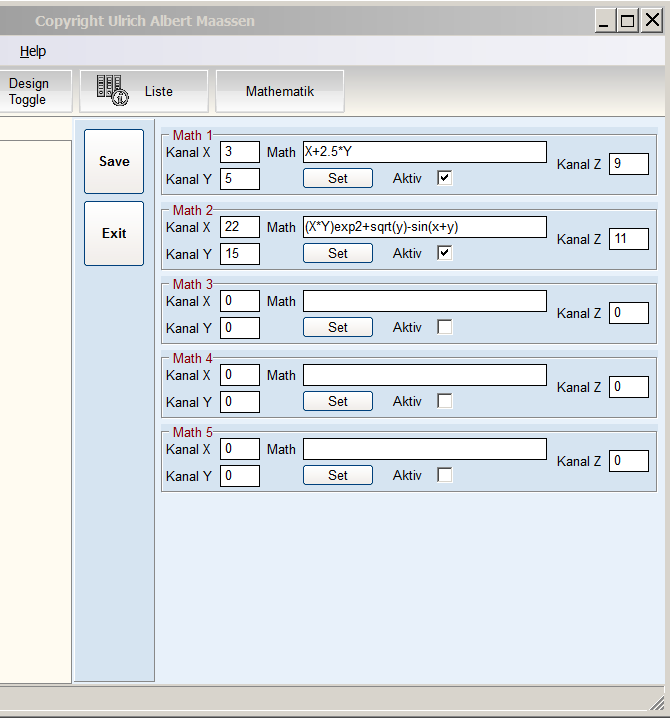

Hier eine Vorschau auf das kommende Mathematik Modul. Gegeben sind die frei wählbaren Eingangskanäle X und Y die über eine (fast) beliebige Formel den Ausgangskanal Z ergeben. Die Formel kann auch auf nur einen Eingangskanal angewand werden. Die Klammerebenen können beliebig tief verschachtelt sein. Der Ausgangskanal Z wird wieder in das System/CommandProcessor eingespeist und kann von weiteren Instrumenten benutzt werden. Die Formel wird nicht über einen langsamen Interpreter abgearbeitet, sondern liegt nach einem Klick auf "Set" intern als schnelle kompilierte Version vor. Wieviele Mathematik Module ich zulasse müssen noch durchzuführende Speed-Tests zeigen.
:
Bearbeitet durch User
Albert M. schrieb: > sand schrieb: >> beim Vertikal Slider wäre meiner Meinung nach eine bessere Lösung, wenn >> CRLF wie beim Eingabe Box nur optional zuschaltbar ist. > > Ich denke über eine globale Einstellung für alle Instrumente die senden > nach. Also entweder für alle mit angehängtem CRLF oder für keins. Das > spart mir Programmierarbeit und ist wahrscheinlich konsistenter. Ja, das fände ich gut, wenn man das optional haben kann über eine Check-Box (für alle Instrumente gleichzeitig). Ich denke, das Instruments-Menü wäre dafür ein gut geeigneter Ort.
Albert M. schrieb: > Hier eine Vorschau auf das kommende Mathematik Modul. Das sieht doch sehr gut aus. Wann würde denn die Berechnung durchgeführt werden? Immer dann, wenn sich ein Eingabewert ändert? Oder muß die Berechnung irgendwie getriggert werden? Denn andernfalls könnte es ja sein, daß zwei (oder mehr Werte) zu kommen haben, aber die Berechnung schon nach dem ersten Wert stattfindet und ausgegeben wird, aber diese Werte passen evt. nicht zusammen, weil von den anderen Werten die Vorzustände genommen werden.
Günter R. schrieb: > Das sieht doch sehr gut aus. Wann würde denn die Berechnung durchgeführt > werden? Die Berechnung (bei zweikanaliger Mathematik) wird jeweils ausgeführt, wenn beide Werte der Kanäle X und Y eingetroffen sind; die Reihenfolge ist egal. Danach wird das Ereignis-Flag der Kanäle zurückgesetzt und ein neuer Zyklus kann beginnen. Es liegt naturgemäss in der Verantwortung des Anwenders, dass die Kanäle auch irgendwann eintreffen, je kürzer hintereinander desto zeitäquidistanter wird das Ergebnis. Sinnvoll ist es, wann immer machbar, die Kanäle X und Y im 2er Pack zu schicken.
:
Bearbeitet durch User
Albert M. schrieb: > In der Version 4.0.4 fehlt für das Vertical Slider Instrument noch das > Senden über LAN/UDP. Kommt in der nächsten Version. Gibt es dann auch die Möglichkeit das Instrument mit Werten vom uC aus zu steuern? Wenn ich z.B. den Wert über die Webseite oder einen Slider in Blynk ändere, sollte sich der Slider hier ja auch aktualisieren. Oder bei einem Neustart auf den aktuellen Wert einstellen. Wäre ja dann wie ein Vertikalmeter, an dem man den Zeiger verschieben kann ;-)
:
Bearbeitet durch User
Rainer M. schrieb: > Gibt es dann auch die Möglichkeit das Instrument mit Werten vom uC aus > zu steuern? Ja, das Vertikal Slider Instrument lässt sich ab der nächsten Version auch vom MC aus steuern.
Anbei neue Version SerialComInstruments 4.0.5 Die Pages/Displays können nun vom Mikrocontroller aus umgeschaltet werden. Protokoll: #SPn< wobei S=SystemCmd, P=Page, n=PageNr. 1..5 Die Anzahl der verfügbaren Pages wurde auf 5 erhöht. Das dürfte eigentlich reichen, sollte jemand mehr brauchen, dann bitte melden. Der Vertikal Slider kann jetzt auch vom MC aus gesetzt werden. Protokoll: #kMw< wobei k=Kanal und w=Wert Vertical Slider sendet jetzt auch über UDP. Im Main-Menu kann unter Settings gewählt werden ob beim Senden von Instrumenten CRLF angehängt wird. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
-
17 KB
Kleiner Grafikfehler - siehe Bild. Tool-Box wird nicht richtig dargestellt und darunter sind irgendwelche schwarzen Pixel.
Martin S. schrieb: > Oftmals müssen Geräte erst mit einem Initialwert gefüttert werden, damit > sie antworten und Messwerte schicken. Im Beispiel vom µEpsilon geräten > ist es z.B. der Befehel "dt"+CRLF. Hallo Martin, das habe ich ja in der Version 4.0.4 mit der erweiterten Option im Simple Protokoll als Trigger implementiert. Funktioniert das mit Deinen µEpsilon Geräten? Reicht der eingebbare ms-Bereich für die Wiederholrate? Martin S. schrieb: > Kleiner Grafikfehler - siehe Bild. > Tool-Box wird nicht richtig dargestellt und darunter sind irgendwelche > schwarzen Pixel. Danke für den Hinweis.
:
Bearbeitet durch User
Albert M. schrieb: > Martin S. schrieb: >> Oftmals müssen Geräte erst mit einem Initialwert gefüttert werden, damit >> sie antworten und Messwerte schicken. Im Beispiel vom µEpsilon geräten >> ist es z.B. der Befehel "dt"+CRLF. > > Hallo Martin, das habe ich ja in der Version 4.0.4 mit der erweiterten > Option im Simple Protokoll als Trigger implementiert. Funktioniert das > mit Deinen µEpsilon Geräten? Reicht der eingebbare ms-Bereich für die > Wiederholrate? Ich habe das heute auf die Schnelle nicht zum laufen bekommen. Aber morgen nehm ich mir mal die Zeit und probiere das nochmal aus. >> Kleiner Grafikfehler - siehe Bild. >> Tool-Box wird nicht richtig dargestellt und darunter sind irgendwelche >> schwarzen Pixel. > > Danke für den Hinweis. Gern.
Der Slider-Zeiger springt zwischen 0 und eingestellter Wert.
sand schrieb: > Der Slider-Zeiger springt zwischen 0 und eingestellter Wert. Kann ich bei mir nicht reproduzieren. Unter welchen Umständen kommt das bei Dir vor?
Aber nur in dem Fall wenn der Slider aktiviert wird als Leitgerät. So lange bis ein anderer Sollwertgeber Priorität hat verhält sich als pure Messinstrument ruhig.
Es fällt besonders beim Feineinstellungsversuch auf.
sand schrieb: > Aber nur in dem Fall wenn der Slider aktiviert wird als Leitgerät. So > lange bis ein anderer Sollwertgeber Priorität hat verhält sich als pure > Messinstrument ruhig. Programmintern gibt es keine Aktivierungen als Leitgerät oder Prioritäten, daher verstehe ich jetzt nicht so ganz was Du meinst. Ich habs jetzt nochmal mit 5 Slidern versucht und kann das von Dir beschriebene Verhalten nicht nachvollziehen. Bitte untersuch mal den Datenverkehr ob da nicht irrtümlich auf deinem Kanal für den Slider eine Null ankommt, denn ohne dem kann der Slider nicht auf Null springen. Vielleicht kann ja noch jemand das Ganze mal testen.
:
Bearbeitet durch User
Bei mir ist es so, dass eine 0 ankommt, aufgrund anderer Eingabeoptionen (Blynk vom Iphone aus). Muss den Fehler noch rausprogrammieren
:
Bearbeitet durch User
Es gibt noch einen Bug: Es lassen sich mit dem Kommando #SPn< nur die Displays 1 bis 3 aufrufen. Wird korrigiert auf 1 bis 5. Es wird zum Testen in der nächsten Version eine Eingabebox geben, mit der es möglich ist einen Kommando-String direkt dem Command-Processor zuzuführen, ohne das die Schnittstellen aktiviert sein müssen. Damit lassen sich zum Testen alle Instrumente mit Werten beaufschlagen oder sonstige Aktionen ausführen, genau so als wären die Kommandos mit der entsprechenden Syntax von den Schnittstellen.
Albert M. schrieb: > Es wird zum Testen in der nächsten Version eine Eingabebox geben, mit > der es möglich ist einen Kommando-String direkt dem Command-Processor > zuzuführen, ohne das die Schnittstellen aktiviert sein müssen. Damit > lassen sich zum Testen alle Instrumente mit Werten beaufschlagen oder > sonstige Aktionen ausführen, genau so als wären die Kommandos mit der > entsprechenden Syntax von den Schnittstellen. Das funktioniert bereits schon gut mit dem Programm PacketSender.

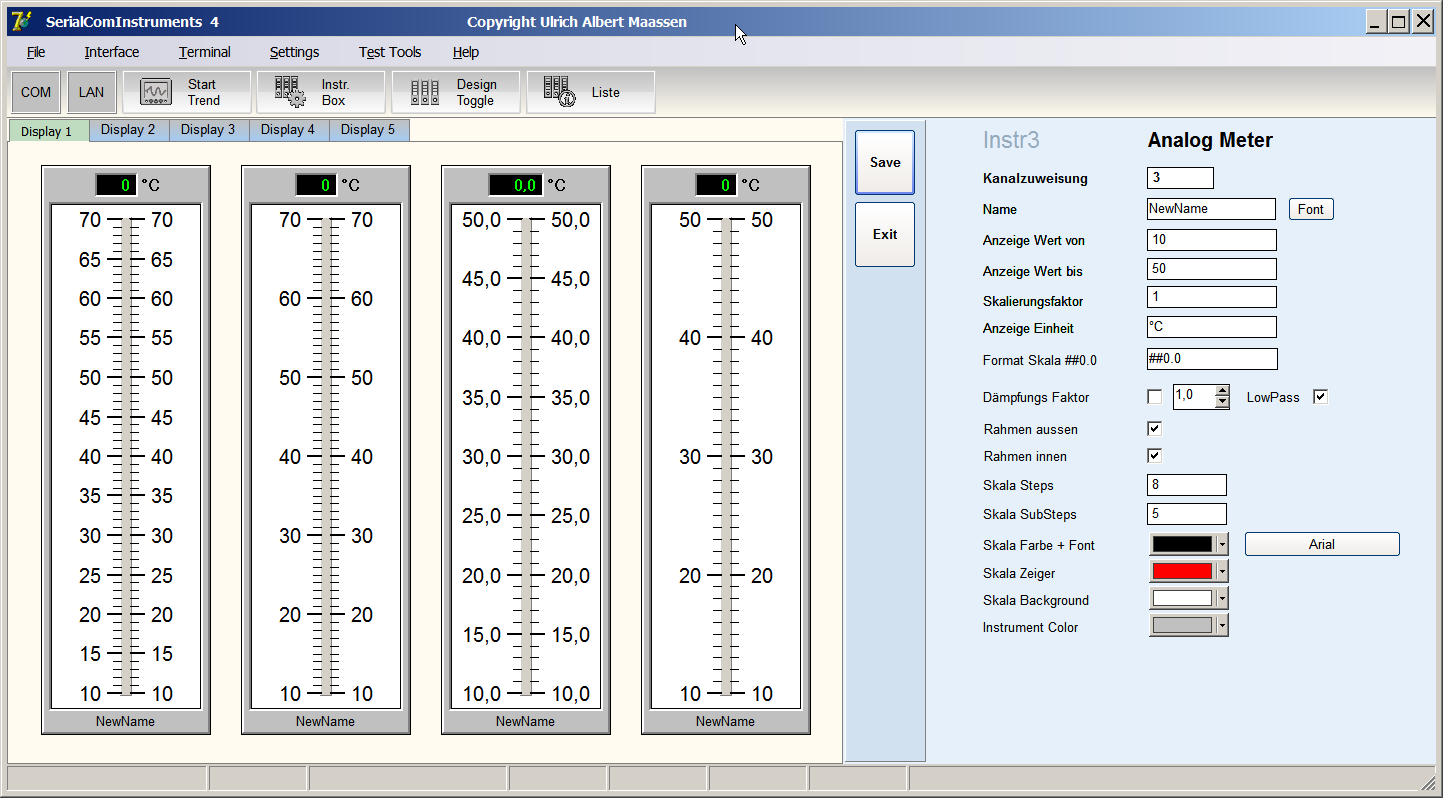

Anbei neue Version SerialComInstruments 4.0.6 Die Skalierungsfaktoren für die Instrumente Vertikal-, Horizontal, Temp- und Round-Meter, sowie für Tank und Trend sind nun freigegeben. Der Menuepunkt "Generator" wurde umbenannt in "Test Tools". Hier ist es jetzt, zusätzlich zum Generator, möglich einen Test-String (Kommando) direkt dem Command-Processor zuzuführen, ohne das die Schnittstellen aktiviert sein müssen. Damit lassen sich zum Testen alle Instrumente mit Werten beaufschlagen oder sonstige Aktionen ausführen, genau so als wären die Kommandos von den Schnittstellen. Bug: Es liessen sich mit dem Kommando #SPn< nur die Displays 1 bis 3 aufrufen. Ist korrigiert auf 1 bis 5. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
-
28 KB
Nach dem Öffnen des Programms, und verbinden mit COM zuerst ohne jegliche Reaktion darauf. Beim Doppelklick auf die Instrumente kommt immer die Fehlermeldung - siehe Bild. Wenn die Instrumente neu abgespeichert sind dann funktionieren sie wieder bis zur Neueröffnung des Programms.
Top für meine Arduino Mega2560 und DUE. Gruss

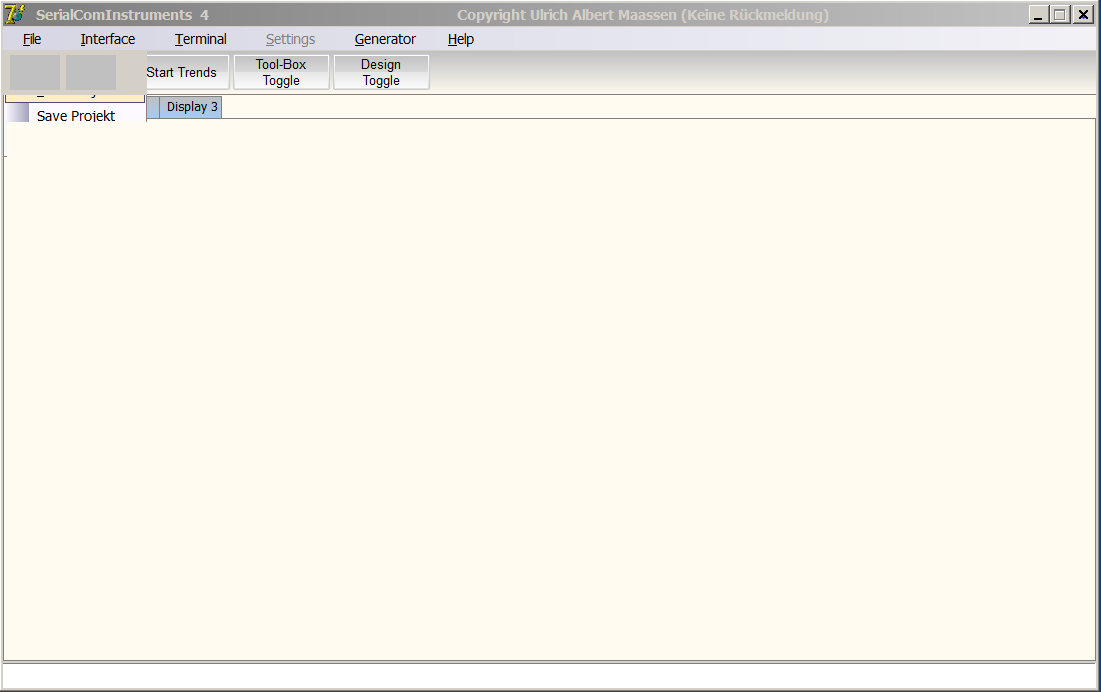

Bei File/New stürtz das Programm ab. Win7 64Bit. Gruss
sand schrieb: > Beim Doppelklick auf die Instrumente kommt > immer die Fehlermeldung - siehe Bild. Wenn die Instrumente neu > abgespeichert sind dann funktionieren sie wieder bis zur Neueröffnung > des Programms. Kann ich zwar auf die Schnelle nicht reproduzieren, aber es liegt ein Fehler vor der behoben werden muss. peter schrieb: > Wo ist bitte die Konfigseite ? Doppel-Klick auf Instrument. peter schrieb: > Bei File/New stürtz das Programm ab. Wird in der nächsten Version behoben.
Albert M. schrieb: > peter schrieb: >> Wo ist bitte die Konfigseite ? > > Doppel-Klick auf Instrument. Intuitiv markiert man das Instrument und erklickt mit der rechten Maustaste zugehörige Optionen.
Also ich hab jetzt mal an dem Slider weiterprogrammiert, und jetzt funktioniert es genau so wie ich es mir vorgestellt habe. Auf dem Iphone habe ich Blynk, der Arduino lässt sich über SerialComInstruments (UDP), Blynk, Webseite und später noch über Touch LCD steuern. Hier mal ein kurzes Filmchen. Erhebt keinen Anspruch auf Proffesionalität https://www.youtube.com/watch?v=xE1IDJpjF50 Da sieht man schön, wie die Buttons aktualisiert werden, und wie die Slider sich gegenseitig aktualisieren. Auch das Buttonfeld mit 4 Buttons (-1, +1, -5, +5) aktualisiert die Slider. Vielleicht inspiriert es ja den einen oder anderen.
:
Bearbeitet durch User
Echt cool und sehr gut im Video dokumentiert. Von Iphone Programmierung hab ich keine Ahnung, aber Deine Oberfläche sieht spitze aus. Bei mir scheitert es schon daran, dass ich kein Iphone besitze, nur ein uraltes Handy :) Rainer M., darf ich Dein Video auf meiner Webpage verlinken?
:
Bearbeitet durch User
Das Iphone ist jetzt auch schon über 3 Jahre alt. Blynk gibt es auch für Android. Wenn man sich etwas einarbeitet, ist das Klasse zum Fernsteuern und Werte anzeigen. Man kann auch Alarme zum Handy senden, wenn die App nicht aktiv ist. Dafür nehme ich zwar momentan noch Prowl, werde es aber umstellen.
Klar, kannst du verlinken. Ich lass das dann auf youtube
Angehängte Dateien:

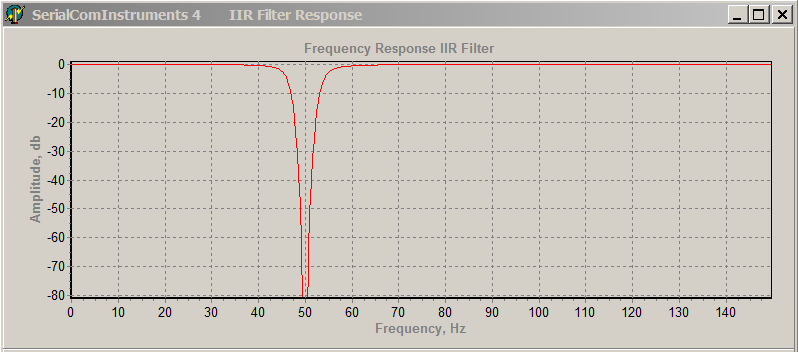

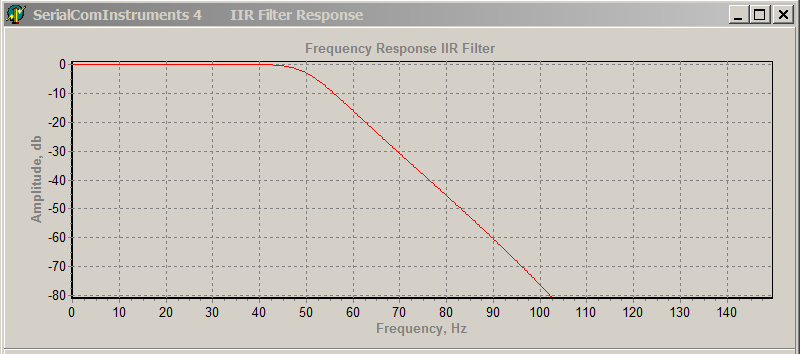

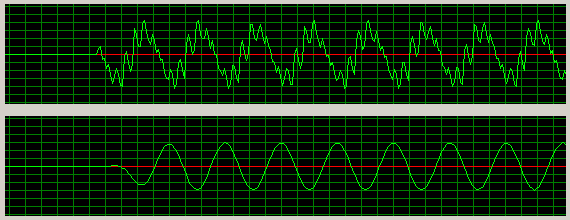

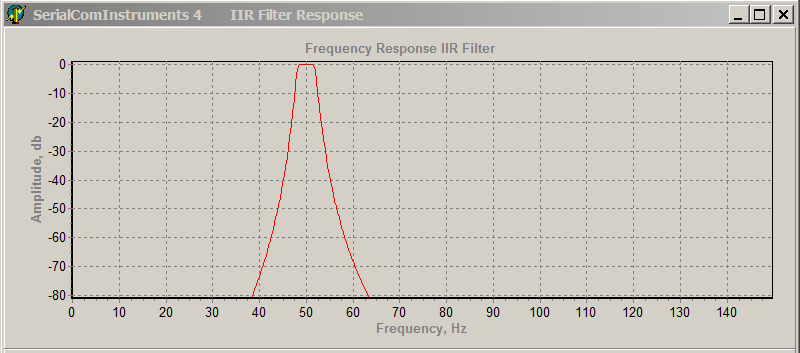

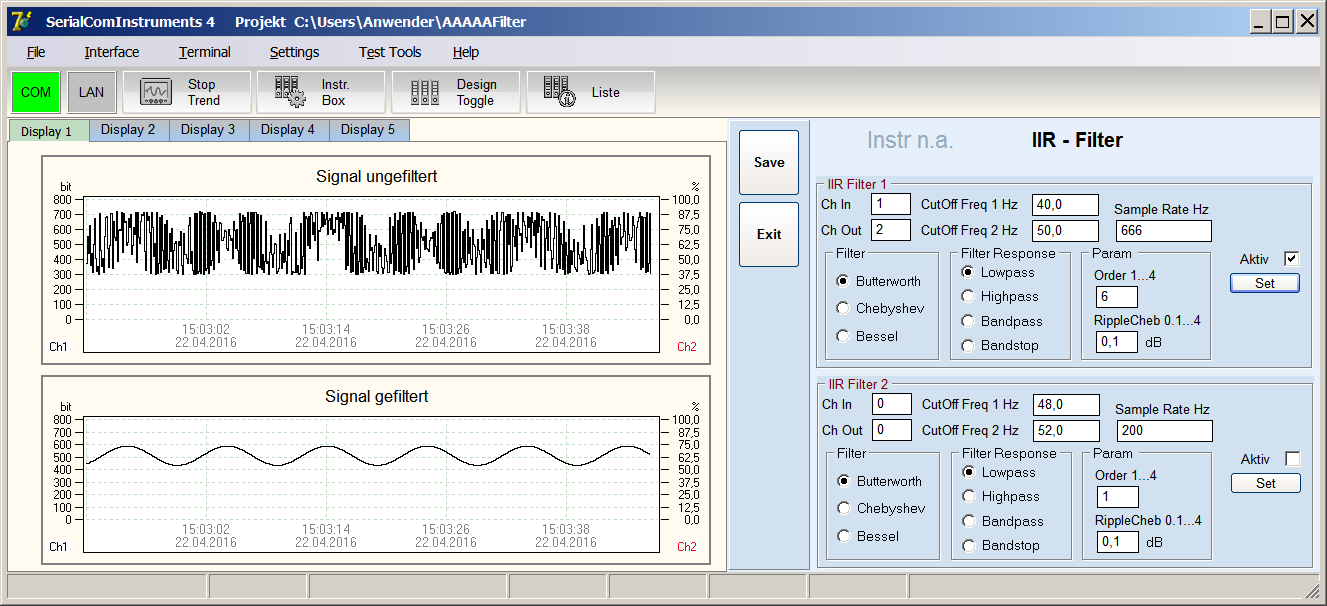

Das kommende Mathematikmodul habe ich auf IIR-Filter erweitert. Damit ist eine äusserst effektive Signalfilterung möglich auch bei sehr niedrigen Frequenzen. Zur Kontrolle der eingestellten Filterparameter kann man optional die Filterkurven visualisieren (Bilder 2 bis 4). Die Bilder 5 und 6 zeigen anhand eines realen Signals einen Tiefpass und einen Hochpass. Beim IIR-Filter ist der Eingangs- und Ausgangskanal frei wählbar. Der Ausgangskanal wird dem internen Command-Processor zugeführt und ist von allen Instrumenten nutzbar. Zudem wird das Modul noch mit FFT erweitert, daran arbeite ich gerade.
:
Bearbeitet durch User
Wie muss ich das Projektverzeichnis und welche Parameter übergeben, dass ich das ganze per Doppelklick im Vollbildmodus starten kann? bzw. in Autostarte einbindeb
Rainer M. schrieb: > Wie muss ich das Projektverzeichnis und welche Parameter übergeben Command Line Parameter werden in Vers. 4 noch nicht unterstützt. Kommt aber kurzfristig.
Angehängte Dateien:

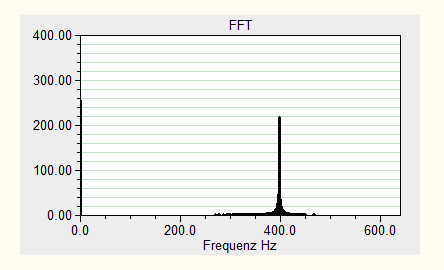

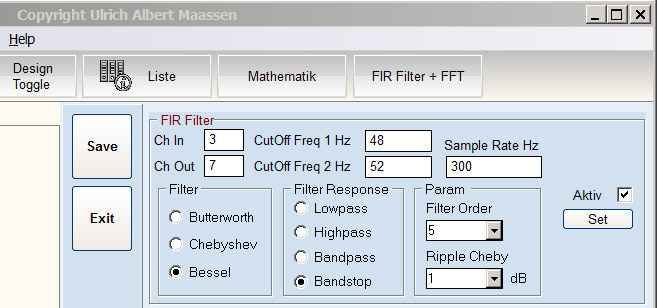

Das Mathe und Filter Modul wird so langsam komplett. Siehe auch hier: Beitrag "Re: Projekt: Virtuelle Instrumente an serielle Schnittstelle" Die FFT funktioniert bereits ohne das System merklich zu belasten. Obiges Bild zeigt eine laufende Realtime 2048 Punkte FFT. Die Daten kommen hier mit 500 Samples/s über die serielle Schnittstelle. Die Grundfrequenz des Signals ist ca. 4 Hz. FFT ist erlaubt mit 2^6 (64) bis 2^15 (32.768) Punkte.
:
Bearbeitet durch User
Ich habe heute wieder mal einiges an V. 4.0.6 getestet. - Test-Kommando-Box funktioniert gut. Wäre evt. schön, wenn sie ihre Position behalten würde, wenn man sie z.B. in die rechte obere Ecke schiebt; beim Neu-Aufrufen ist sie derzeit immer in der Bildschirmmitte, da stört sie mich u.U. - Umschalten der Pages mit SPn funktioniert auch gut. Man könnte überlegen, ob man im Protokoll bei "M" bzw. "SP" auch Kleinbuchstaben zuläßt. Aber das ist nicht wichtig. - Das optionale Senden von CR-LF ist prima, gerade wenn man mit z.B. HTerm testet. - Slider-Instrument funktioniert bei mir auch einwandfrei (Senden und Empfangen), auch die Rollrad-Feineinstellung. Interessante Feststellung: klickt man irgendwo innerhalb des Instruments hin, aber nicht auf den Slider direkt, so kann man den eingestellten Wert senden ohne Gefahr, den Slider unabsichtlich zu verstellen; das ist gut. - Textbox: Komma/Punkt funktioniert jetzt, wie Du geschrieben hattest. - Eingabebox funktioniert gut. - Die Instrumenten-Liste funktioniert auch, allerdings werden die Beschreibungstexte rechts abgeschnitten; mag das an meinem TFT mit nur 1024 * 786 liegen? Das Blinken eines lokalisierten Instruments bei Doppelklick auf eine Zeile ist auch gut. Der Button "ShowInstrument Data" ist wohl noch außer Funktion... - Im Fenster des Test-Generators ist bei mir unten der Erklärungstext abgeschnitten; dort lese ich nur als letzte Zeile "Es wird jede 1 ms ein neuer Wert", darunter sehe ich nur ein paar Pünktchen. Die Null vom "+10" der Kanal-2-Zeile ist auch angeschnitten. - Start/Stop vom Trend-Instrument funktioniert auch gut. Wie kann man eigentlich den Inhalt löschen, also die Aufnahme von vorn beginnen lassen? Der Start/Stop-Button gilt wohl für alle vorhandenen Trend-Instrumente gleichzeitig? Diesen Button könnte man evt. noch einfärben, wenn er aktiv ist, so wie den COM-Button. Alles in allem finde ich keine gravierenden Fehler (außer dem Absturz bei File/New). Funktioniert alles wie es soll. Super Programm! Gruß, Günter
Man sollte die Texte selber festlegen können in Typ und größe. Gruss

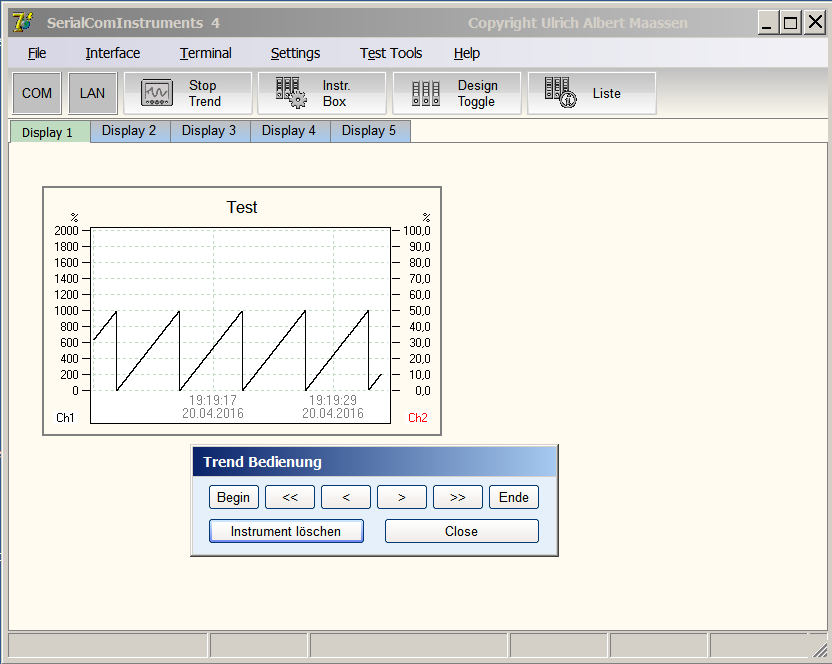

Mir fällt noch etwas ein zum Trend-Instrument: Wenn man dort mit der Maus in den Instrument-Bereich geht, entsteht ja ein grüner senkrechter Balken an der Stelle des Mauszeigers. Drückt man dann die linke Maustaste, so öffnet sich das zugehörige Einstellungen-Fenster. Es wäre schön, falls das überhaupt möglich ist, wenn dann dort die genaue Zeitposition angezeigt werden würde, an der der grüne Balken stand, als man die Maustaste gedrückt hat.
Günter R. schrieb: > Mir fällt noch etwas ein zum Trend-Instrument: > ... wenn dann dort die genaue Zeitposition angezeigt werden würde und > Wie kann man > eigentlich den Inhalt löschen, also die Aufnahme von vorn beginnen > lassen? Kommt demnächst. Danke für den ausführlichen Test. peter schrieb: > Man sollte die Texte selber festlegen können in Typ und größe. Da denke ich mal drüber nach.
Angehängte Dateien:

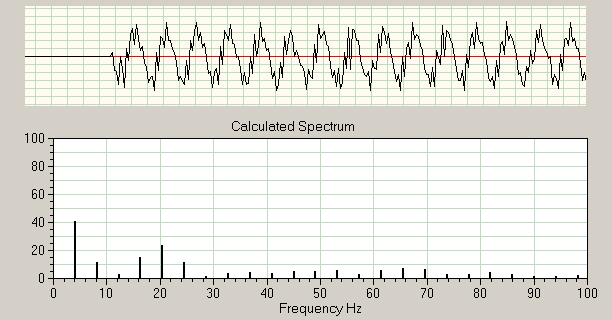

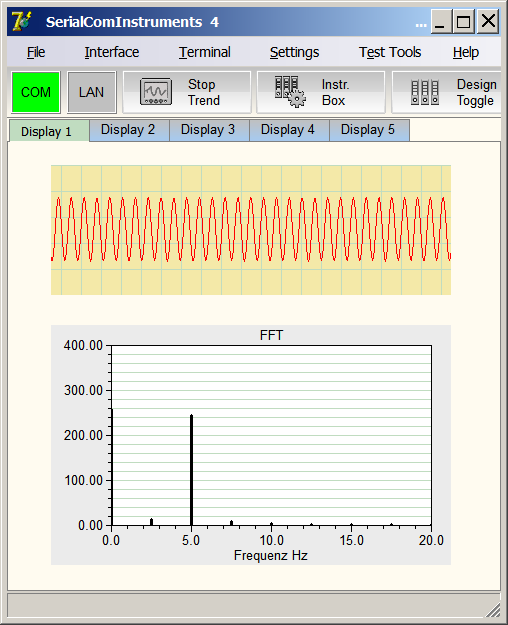

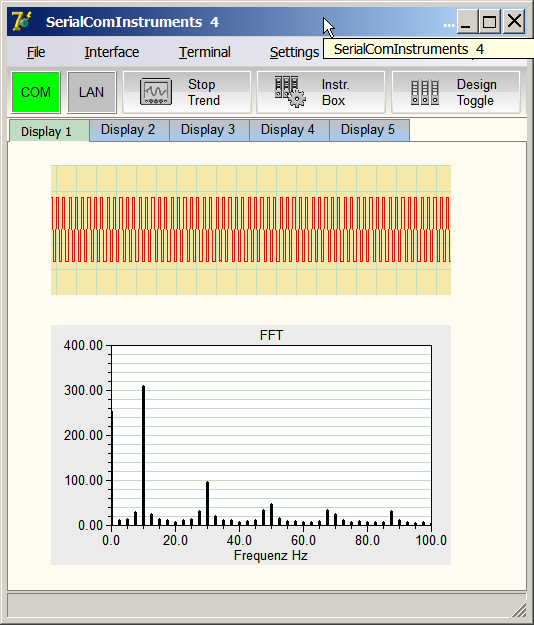

Anbei neue Version SerialComInstruments 4.0.7 FFT-Instrument zugefügt (unter Tool-Box / Controls). - FFT-Punkte 64, 128, 512, 1024, 2048, 4096 und 8192 Die FFT wird jeweils ausgeführt, wenn die Anzahl der eingetroffenen Messwerte gleich den gewählten FFT-Punkten ist. - Sample Rate [Hz] einstellbar (Anzahl der Messwerte/s) Die Sample Rate bestimmt die Skalierung der Frequenz-Achse - FFT-Graphik skalierbar in X und Y Achse - Es ist nur 1 FFT-Instrument erlaubt. Command Line Parameter zugefügt. - Es ist der Aufruf des Programms in der Form "Filename Parameter" möglich, der Parameter ist das Projekt Ordner-Verzeichnis. - Beispiel: C:\SerialComInstruments 4\SerialComInstruments.exe c:\Projekt_1 Wichtig: Im Namen des Projekt-Files dürfen sich keine Leerstellen befinden. Es wird immer sofort der gespeicherte Serielle- und UDP-Port geöffnet. Bug: Absturz nach "File/New" behoben. Die Bilder oben zeigen FFT mit Sinus- und Rechteck-Signalen. Das letzte Bild zeigt eine FFT mit einer Sample-Rate von 2500 Messwerten/s und einem Sinus-Signal von 400 Hz, ADC-Messung mit einem Arduino-Uno bei 500.000 baud (Signal vom Funktionsgenerator). Ein Instrument um schnelle Signale graphisch darzustellen kommt demnächst. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Günter R. schrieb: > Der Button "ShowInstrument Data" ist wohl noch außer Funktion... Nein, damit wird die Liste neu augebaut. Eine Wirkung zeigt sich natürlich nur wenn sich bei den Instrumenten was geändert hat. Die Grösse für die Beschreibungsspalte wird erweitert. Günter R. schrieb: > Mir fällt noch etwas ein zum Trend-Instrument: > Wenn man dort mit der Maus in den Instrument-Bereich geht, entsteht ja > ein grüner senkrechter Balken an der Stelle des Mauszeigers. > Es wäre schön, falls das überhaupt möglich ist, > wenn dann dort die genaue Zeitposition angezeigt werden würde Kommt mit der nächsten Version. Unten im Status-Panel wird bei Bewegung des Skalen-Cursors (grüne Linie) über die Graphik die zugehörige Rec-Nummer, Datum+Zeit, sowie die Werte der Kanäle 1 bis 4 angezeigt.
:
Bearbeitet durch User
Albert M. schrieb: > Kommt mit der nächsten Version. Unten im Status-Panel wird bei Bewegung > des Skalen-Cursors (grüne Linie) über die Graphik die zugehörige > Rec-Nummer, Datum+Zeit, sowie die Werte der Kanäle 1 bis 4 angezeigt. Prima. Das ist natürlich noch besser als mein Vorschlag.
Angehängte Dateien:
Anbei neue Version SerialComInstruments 4.0.8 Umfangreiche Trend Instrument Erweiterungen - Mit dem "Clear Display" Button im Parameter-Fenster wird der Grafik-Inhalt des jeweiligen Trend-Instruments gelöscht. - Bewegliche grüne Cursor-Linie: Bei Bewegen der Linie mit der Mouse werden unten im Status-Panel die zugehörige Record-Nummer, Datum+Zeit, sowie die Werte der Kanäle 1 bis 4 angezeigt (aus Geschwindigkeitsgründen unformatiert). - Ein Bedien-Fenster öffnet sich bei Rechtsklick auf das Instrument. Es kann sich im Bereich der eingestellten MaxRecords innerhalb der Messwerte in der Historie vorwärts und Rückwärts bewegt werden. MaxRecords muss der gewünschten Aufzeichnungsdauer angepasst werden, je nach PC bis zu 100.000 oder mehr. - Speichern und Laden aller Daten-Records über die Buttons "Save Records" und "Load Records" im Parameter-Menue. Zum Speichern ist es empfehlenswert die laufende Aufzeichnung anzuhalten. Das Laden muss in das gleiche Trend-Instrument wie beim Speichern erfolgen, damit die Skalierungen stimmen. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
In der nächsten Version unter Anderem:
Direkte Weiterleitung von eingehenden UDP Nachrichten auf die serielle
COM Schnittstelle. Es können beliebige Inhalte von UDP auf COM
umgeleitet werden mit folgender Syntax:
$t< wobei $ = Start-Bezeichner
t = beliebiger Text-String
< = Ende-Bezeichner
Die Zeichenfolge, incl der Start/Ende-zeichen, wird von
SerialComIntruments nicht verändert oder ausgewertet, also reine
Weiterleitung.
Damit kann sich jeder das für ihn passende zurechtschneidern.
In anderen Commands darf das $ Zeichen nicht mehr verwendet werden.
Falls gewünscht kann ich das Gleiche auch in umgekehrter Richtung
implementieren, also direkte Weiterleitung von COM auf UDP, so das man
dem MC damit quasi eine bi-direktionale LAN/UDP Schnittstelle verpasst.
Die Syntax wäre wie oben.
Weitere Schnittstellen kommen demnächst.
:
Bearbeitet durch User
Albert M. schrieb: > Falls gewünscht kann ich das Gleiche auch in umgekehrter Richtung > implementieren, also direkte Weiterleitung von COM auf UDP, so das man > dem MC damit quasi eine bi-direktionale LAN/UDP Schnittstelle verpasst. > Die Syntax wäre wie oben. > > Weitere Schnittstellen kommen demnächst. Ruhe sanft, meine kleine Fräse. Es war mal schön mit dir :(
Ich habe heute die Version 4.0.8 installiert. Hierbei auch gleich Programmaufruf mit Kommandozeilenoption. Das funktioniert gut, allerdings wird - im Gegensatz zum Projekt-Laden aus dem Menü - oben im Programmheader statt des Projektpfades der Pfad "C:\User\Anwender" angezeigt (was ja nicht richtig ist - meine Projekte stehen unter "C:\Dateien\SerialComInstruments\...") - ich mag diesen "EigeneDateien"-Quatsch von Windows nicht, bin ja der einzige Benutzer (außer der Einbrecher kommt ...). Das sollte man wieder ändern, damit man dann auch ein aktualisiertes Projekt sofort wieder über "File/Save Project" unter dem aktuellen Namen abspeichern kann, ohne etwas eingeben zu müssen. Prima ist, daß COM+LAN+Trend sofort aktiv sind, wenn man per Kommandozeile starten läßt. Dann habe ich festgestellt (war wohl auch früher schon so), daß man im Trend-Instrument nur max. 10 "Raster Y WerteSteps" eingeben kann; bei größeren Zahlen wird 10 genommen. Das könnte auch feiner sein, speziell, wenn man ein Trend-Instrument auf eine ganze Bildschirmseite großzieht. Die Cursor-Anzeige in der Statuszeile mit dem grünen Balken ist super!
Angehängte Dateien:

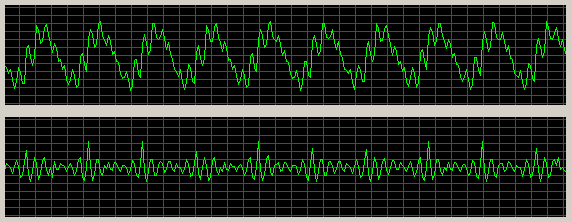

Ein Beispiel für die Effizienz des Realtime IIR Filter-Moduls in SerialComInstruments 4, siehe Bilder oben als Snapshots der laufenden Darstellung. Signale erzeugt mit Rigol 1022 Fkt Generator, gemessen mit Arduino-Uno und übertragen mit 115200 Baud. Der Arduino misst und sendet alle 1,5 ms, daher die oben eingestellte Samplerate von 666 Hz.
:
Bearbeitet durch User
Einstellung Rechte Skala beim Trend Instrument wird nicht mit abgespeichert. Grüne Cursor zeigt keine Werte an.
sand schrieb: > Einstellung Rechte Skala beim Trend Instrument wird nicht mit > abgespeichert. > Grüne Cursor zeigt keine Werte an. Gerade nochmal getestet. Beides funktioniert einwandfrei. Projekt-Files von früheren Versionen dürfen nicht benutzt werden, vielleicht trift das bei Dir zu. Es werden in der Statusleiste nur Werte angezeigt, wenn sich die grüne Messline innerhalb eines Signals befindet.
:
Bearbeitet durch User
Cursor Geschichte funktioniert, gefolgt wie du gesagt hast. Was ich weiterhin nicht verstehe, warum springt der Slider-Zeiger bei mir immer zwischen Skala min. Wert und eingestelltem Wert. Egal was ich tue der Zeiger pendelt. Der Wert wird zwar angenommen aber auch mühsam. Feineinstellung ist nicht möglich. Wohl überlegt, warum soll ein Geberinstrument auch für Rückmeldung dienen?
Hallo, guten Tag. Vielen dank für deine Neuigkeiten. Mein Wunsch für den Hintergrund: die Alphablendung bitte weglassen..oder selber einstellen lassen. Ich mag lieber eine durchgehende einheitliche Hintergrund-Farbe. Danke. Gruss
Hier gibt es ein Video über die neuen Instrumente: https://youtu.be/ocU-URMLWtM Leider etwas ruckelig, vielleicht habe ich beim Veröffentlichen den falschen Video-Codec ausgewählt.
Angehängte Dateien:
Anbei neue Version SerialComInstruments 4.0.9
Direkte UDP Weiterleitung.
- UDP Weiterleitung von eingehenden UDP Nachrichten auf die serielle
COM Schnittstelle zum MC.
- Es können beliebige Text-Inhalte von UDP auf COM geschickt werden
mit folgender Syntax:
$t< wobei $ = Start-Bezeichner
t = beliebiger Text-String
< = Ende-Bezeichner
- Ist "Senden mit CRLF" aktiviert wird ein CRLF angehängt.
In anderen Commands darf das $ Zeichen nicht mehr verwendet werden.

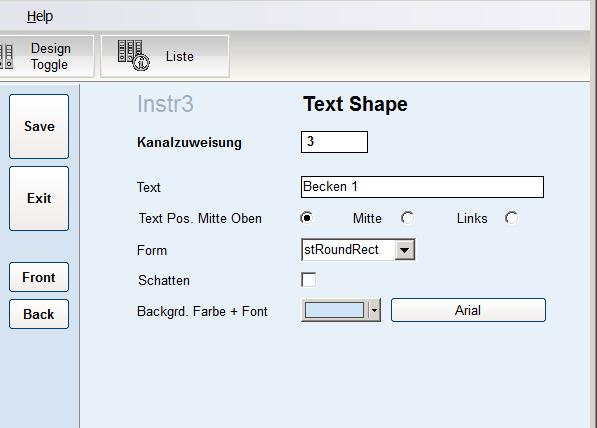

Neues Instrument Text Shape (siehe Bild oben).
- Anzeigen von Textinhalten in beliebiger Grösse.
- Text-Font, Text-Farbe und Background-Farbe wählbar
- 10 verschiedene Shapes, wie Rechteck, Elypse, Dreieck usw.
- Setzen des Textes vom Konfigurationsmenue.
- Setzen des Textes vom Mikrocontroller:
Protokoll #kMfbt< wobei k=Kanal, t=Text
f=TextFarbe, b=BackgroundFarbe
Farbwerte f bezw. b:
0 = schwarz 1 = weiss
2 = rot 3 = hellgrün
4 = gelb 5 = hellblau
Gruss Ulrich Albert
http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
-
45 KB
Wie funktioniert bitte das Testen ? Bekomme es nicht hin. Habe Kanal und Wert eingegeben und gestartet. Es bleibt auf 0. Danke. Gruss
In deinem Befehl fehlt noch das abschließende <
Was mir fehlt ist eine Reihe von 8 Leuchtdioden die man mit einem Wert 0-255 ansteuern kann. Oder Leuchtbalkenreihe von 8 oder 10 Leuchtbalken. Danke. Gruss
Angehängte Dateien:
-
38 KB
Hallo, guten Tag. Wo finde ich diesen Drehregler und auch Anzeigenformat der 7Segmentziffern? Danke. Gruss
peter schrieb: > Wo finde ich diesen Drehregler und auch Anzeigenformat der > 7Segmentziffern? Du würfelst hier zwei völlig verschiedene Software Versionen durcheinander. Die neue Version 4 hat mit den alten Version 0.4xx nicht mehr viel gemein. In Vers. 4 sind z.Z. nur die Instrumente verfügbar, die in der Instrumenten Tool Box angezeigt werden. Wie Du aber siehst kommen laufend neue dazu. Den Drehregler kannst Du direkt durch den verfügbaren Analog Slider ersetzen.
Ja danke. Ich war jetzt auf der Internetseite, wo ich lesen konnte , was drin ist und was noch nachkommt. Danke für die info. Gruss
Angehängte Dateien:
-
58 KB
Ich habe gerade noch einen Fehler im Analogmeter festgestellt: 1.) wenn man die Skala haben will, dass Minus Werte oben stehen, dann klappt das nur bei der ersten Eingabe beim neuen Instrument. Änderungen an vorhandenen Instrumenten stellen die negativen Werte immer unten dar Es wird der Wert nicht vom Zeiger dargestellt, sondern nur oben als Zahl. Siehe Beispielbild. Beide Instrumente sind auf dem gleichen Kanal, die Werte rechts gehören zum rechten Instrument.
Warum wurde die erst Version 0... durch diese ab 4 ersetzt? Danke. Gruss
Dumme Frage, wie bekomme ich ein Background Icon hinter die Instrumente?
Rainer M. schrieb: > Ich habe gerade noch einen Fehler im Analogmeter festgestellt Werde ich in der nächsten Woche untersuchen. peter schrieb: > Warum wurde die erst Version 0... durch diese ab 4 ersetzt? In der 4 können die Instrumente beliebig oft platziert werden, die interne Struktur (Kanal-orientiert) ist wesentlich flexibler in den Ausbaumöglichkeiten und das User-Interface ist besser. Rainer M. schrieb: > wie bekomme ich ein Background Icon hinter die Instrumente? Ich werde hier noch wie beim Rahmen-Instrument die Möglichkeit anbieten es nachträglich in den Hintergrund zu setzen. Momentan geht es nur indem man das Background Icon zuerst setzt und dann das gewünschte Instrument.
:
Bearbeitet durch User
In der 4.0.9 geht eingehendes UDP nur, wenn auch COM aktiviert ist, d.h. beide grün. In der 4.0.8 funktionierte dies einwandfrei.
Angehängte Dateien:

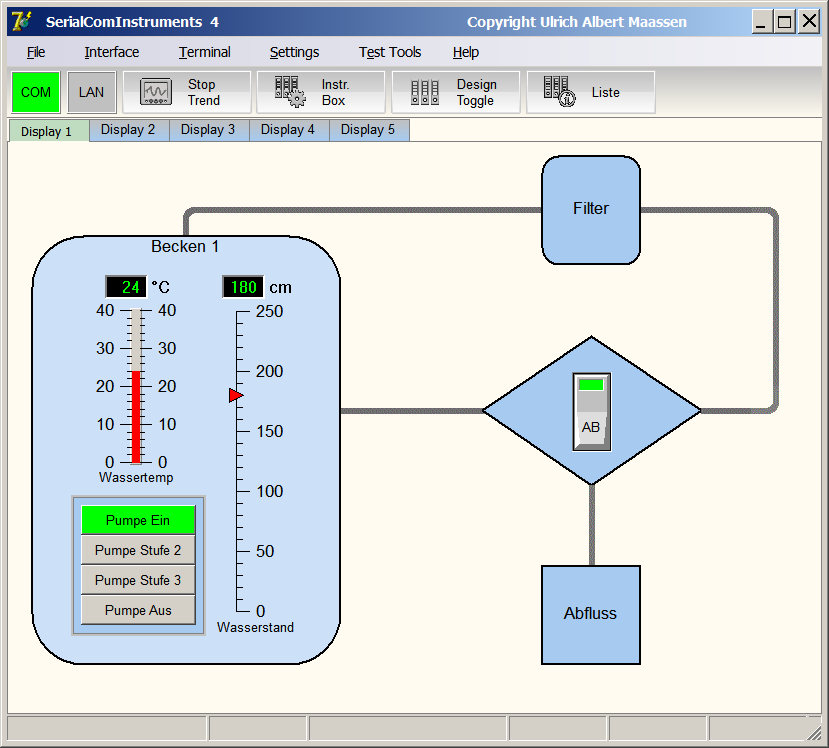

Anbei neue Version SerialComInstruments 4.0.9.1 Erweiterungen für Instrument "Text Shape" - Kann wahlweise auf Vordergrund oder Hintergrund gesetzt werden. Einstellung dazu im Parameter Menue. Damit können auf dem Shape Instrumente oder Icons platziert werden. - Der optionale Text kann im Shape positioniert werden auf Center, Center oben und Center links. - Es wurde weitere vom MC setzbare Farben zugefügt: 6 = Cream (= Fenster Hintergrundfarbe) 7 = SkyBlue 8 = MoneyGreen Instrument "Backgrond Icon" kann wahlweise mit Klick auf Vordergrund oder Hintergrund gesetzt werden. UDP Fehler (UDP nur wenn COM aktiviert) behoben. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
Anbei neue Version SerialComInstruments 4.0.9.2

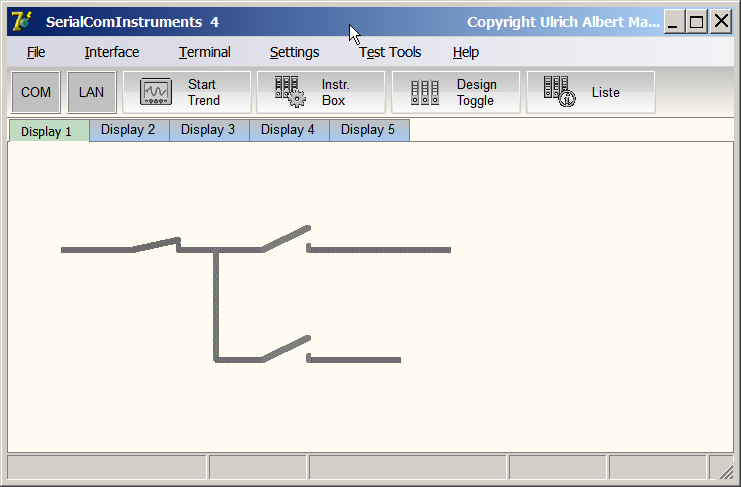

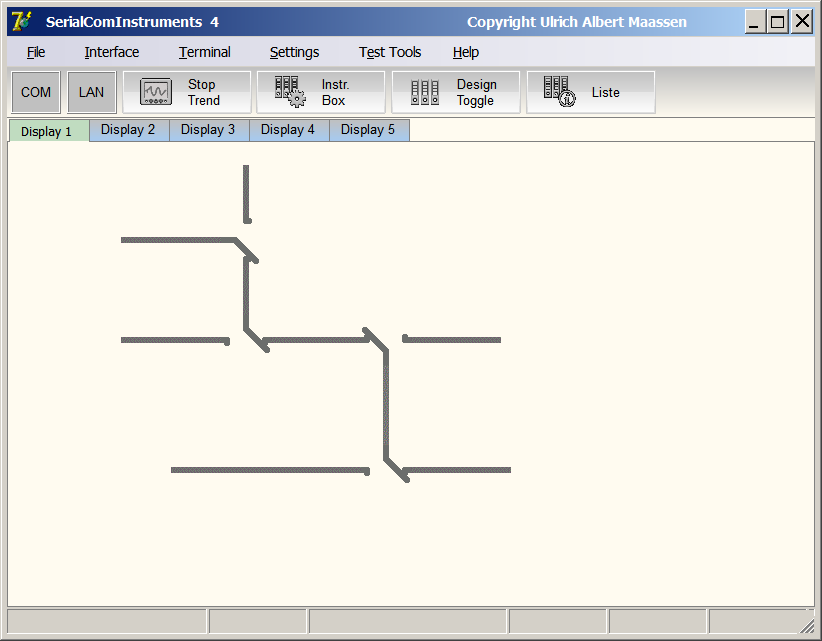

Neues Instrument Switch Picture
(im Bild oben werden die Schalter beim Klick geöffnet/geschlossen)
- Bildelement ändert beim Klick den Bildinhalt.
- Geeignet z.B. für die Simulation von Schaltungen,
Linien-Verzweigungen, Schaltwarten, Geräten usw.
Es können beliebige Bilder/Grafiken eingefügt werden.
Für Grafiken mit transparentem Hintergrund ist z.B. das
gif- oder png-Format vorzuziehen.
Die Grafiken/Bilder sollten sich möglichst im Unterordner
BackgroundPicture befinden.
- 3 States (Bilder) möglich für Klick On, Klick Off, Disabeld
- Sendet den Klick-Status über die Schnittstellen.
- Auch vom Mikrocontroller steuerbar
Syntax: #kMs< wobei k=Kanal und s=Status [0,1,2]
0=BildOff, 1=BildOn, 2=BildDisabled
- Über die Buttons Front/Back im Parameter-Menue kann das
Switch Picture in den Vorder- oder Hintergrund gesetzt werden.
- Das Parameter Menue wird nicht über Doppelklick aufgerufen,
da sich sonst der Zustand ändern würde, sondern über einen
Klick mit der rechten Mouse-Taste.
- Die Status-Grafiken/Bilder werden beim Klick nicht zeitraubend
von der Harddisk geladen, sondern sind Bestandteil des Instrumentes.
Nur bei der Parametrisierung wird einmalig von der Disk geladen.
Gruss Ulrich Albert
http://www.serialcominstruments.com/
:
Bearbeitet durch User
Angehängte Dateien:
Für die neue Version 4.0.9.2 hier noch ein Schalter Switch Picture Set als ZIP-Datei. Beispiel siehe Bild oben. Enthält 4 transparente Schalter mit allen Schaltzuständen und Orientierungen. Erstellt mit dem freien Greenfish Icon Editor als PNG und mit IrfanView in transparentes GIF überführt. Wer sich eigene Linien-Grafiken mit Greenfish erstellen möchte kann das mit folgenden Einstellungen (rotes Fadenkreuz für Mitte aktivieren): - Liniebreite 6 Pixel - Farbe mittleres Grau mit R=100, G=100, B=100 - Standard Icon-Masse z.B. 50 x 50, 100 x 50, 200 x 50 Pixel
:
Bearbeitet durch User
Hallo Albert, Dein Programm schreitet ja mit Riesenschritten voran. Toll. Herzlichen Dank! Ich wollte mal anfragen, ob die Notwendigkeit, bei jedem Update das Projekt immer wieder von Null auf neu aufbauen zu müssen, immer bleiben wird, oder ob es mal wieder so kommt (wie bei der früheren Version), daß man bei einem Update das Projekt (bzw. die Projekte) einfach so übernehmen kann. Das Updaten ist recht mühsam, das Neu-Aufbauen der Projekte eine gewisse Hürde. Das sollte man nicht unterschätzen. Das soll jetzt keine Faulheit meinerseits darstellen angesichts Deiner nicht zu knappen Arbeit, die Du in dieses Projekt steckst.
Günter R. schrieb: > Ich wollte mal anfragen, ob die Notwendigkeit, bei jedem Update das > Projekt immer wieder von Null auf neu aufbauen zu müssen, immer bleiben > wird, oder ob es mal wieder so kommt (wie bei der früheren Version), daß > man bei einem Update das Projekt (bzw. die Projekte) einfach so > übernehmen kann. Solange keine internen Strukturen geändert werden, können bestehende Projekte in neue Programmversionen übernommen werden. Das war bei den 2 letzten Versionen der Fall. Bei neuen Versionen werde ich eine Info geben wenn bestehende Projekte nicht direkt übernommen werden können. Übrigens wird in der aktuellen Version beim Aufruf der Switch Picture Parametrisierung noch versehentlich eine zusätzliche Meldung angezeigt. Dies wird in der nächsten Version korrigiert. Event. bekommen auch die Bilder für Switch Picture ein eigenes Verzeichnis, um sie leichter von den Background Icons unterscheiden zu können. Hat mich jetzt selber beim Auswählen der jeweiligen Bilder gestört :)
:
Bearbeitet durch User
Albert M. schrieb: > Bei neuen Versionen werde ich eine Info geben wenn bestehende Projekte > nicht direkt übernommen werden können. Das ist gut, prima, danke. Man könnte es aber auch automatisieren: wenn Du in ein abgespeichertes Projektfile eine Art Format-ID aufnimmst und diese beim Laden eines Projekts mit einem aktualisierten Programm gegenprüfst, könnte das Programmupdate erkennen, ob ein geladenes Projekt zur aktuellen Version paßt oder ob es neu aufgebaut werden müßte (d.h. ggf. eine Meldung anzeigen und evt. sicherheitshalber das Projektfile abweisen). Die gegenzuprüfende Format-ID müßte man dann immer um z.B. 1 erhöhen, wenn sich relevante Datenstrukturen ändern. So habe ich das mal bei einem älteren uC-Projekt mit gutem Erfolg realisiert.

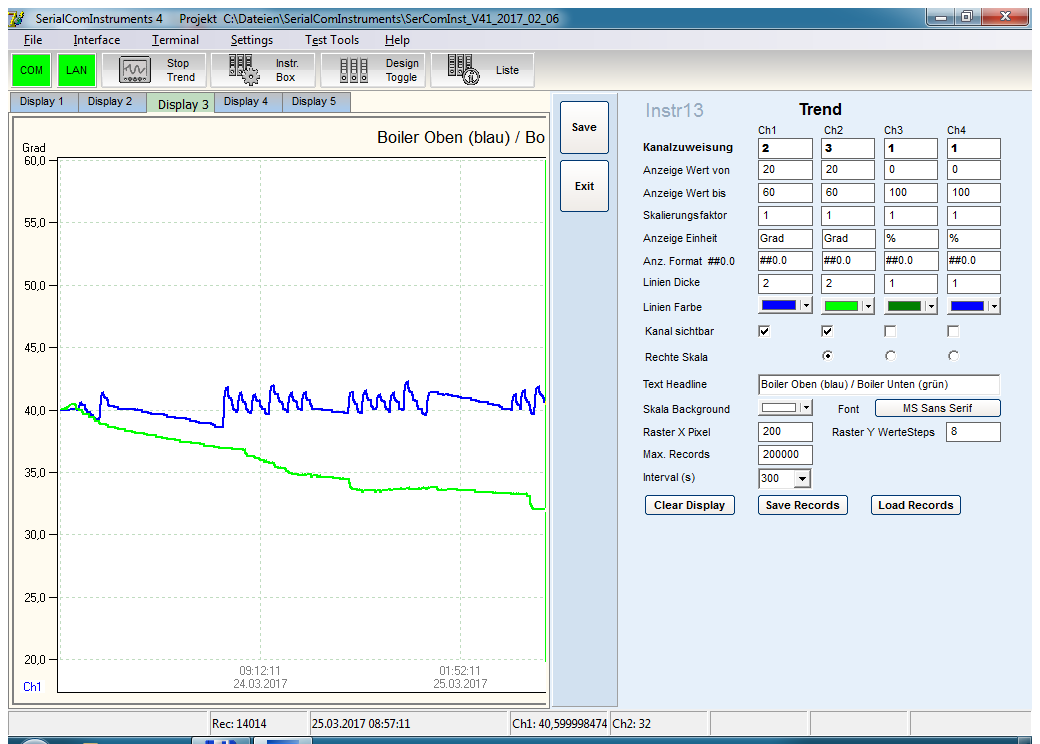

Hallo Albert, ich habe mal eine Frage zur Trend-Erfassung und zu dem Abspeichern von Trenddaten. Ich habe schon mehrmals abgespeichert, aber bislang noch nie etwas mit diesen Daten angefangen, weil ich derzeit eine laufende Aufzeichnung der Solaranlagendaten nicht unterbrechen will. Ist es so, daß man Trenddaten laden kann und dann die laufende Aufzeichnung starten kann und die neuen Daten werden dann an die geladenen hinten dran gehängt, d.h. die Aufzeichnung läuft so weiter, wie man sie nach dem Abspeichern gestoppt hat?
Günter R. schrieb: > Ist es so, daß man Trenddaten laden kann und dann die laufende > Aufzeichnung starten kann und die neuen Daten werden dann an die > geladenen hinten dran gehängt, d.h. die Aufzeichnung läuft so weiter, > wie man sie nach dem Abspeichern gestoppt hat? Es werden beim Laden von gespeicherten Daten (wenn kein Clear Display erfolgte) diese dem aktuellen Kurvenverlauf angehängt. Nach dem Laden von Daten kann ebenfalls mit einer Erfassung fortgefahren werden. Es wird in jedem Fall eine Austastlücke zur Kennzeichnung angezeigt. Alte und neue Daten können wiederum zusammen in ein neues File gespeichert werden. Mit Rechtsklick auf Trend kann durch die Historie gescrollt werden. Gespeichert wird immer nur die Anzahl von Samples die in MaxRecords angegeben wurde. Bei Überschreitung von MaxRecords fallen bei jedem neuen Sample die ältesten Werte weg. Je nach PC RAM kann MaxRecords 100.000 Samples oder höher sein.
:
Bearbeitet durch User
Hallo Albert. ich verwende deine SerialComInstruments (alte Version) um die Koordinaten meiner CNC-Fräse zu visualisieren, wenn ich mit den Joysticks [http://www.harald-sattler.de/html/joystick-steuerung.htm#Joysticks] Stepimpulse erzeuge (solange es noch keine direkte Schnittstelle zu SerialComCNC gibt ;-) Ich habe allerdings ein Problem mit der Kommunikation zwischen µC (ein Arduino nano) und Rechner, sobald die empfangende Software auf dem Rechner SerialComInstruments (im Folgenden SCI) ist. Sobald ich die serielle SS in SCI aktiviere, funktioniert mein Programm auf dem µC nicht mehr, die Tasten und Joysticks werden nicht mehr abgefragt, es werden keine Steps mehr erzeugt. Natürlich ist das Ganze nicht so geradlinig wie eben beschrieben, sonst wäre die Fehlersuche (oder Ursachenforschung) ein Leichtes. Direkt nach dem Download einer geänderten Version der µC Firmware funktioniert alles prima, die Motoren laufen, die Koordianten werden angezeigt. Wird der Rechner gebootet, funktioniert die Steuerung wie vorgesehen. Wird dann SCI gestartet und verbunden, funktioniert mein µC-Programm nicht mehr wie gewünscht. Abhilfe: Reboot und SCI nicht starten. Alternativ kann ich ohne Reboot eine andere Serial-Software starten (den Seriellen Monitor der Arduino-IDE z.B.), die das Problem ebenfalls wieder aufhebt. Starte ich jetzt SCI wieder, werden sowohl Steps erzeugt, als auch die Koordinaten wieder angezeigt. An meinem µC-Code scheint es nicht zu liegen, ich konnte keine Verklemmer oder endless loops entdecken. Ich habe schon alles Mögliche getestet, finde aber keine Lösung für das Problem. Gerade habe ich dann einen seriellen Sniffer parallel laufen lassen, der mir als Unterschied zwischen Arduino-SeriellMonitor und SCI anzeigt, dass SCI die Leitung DTR: Off schaltet, Arduino hingegen DTR: On. Kann das das Problem verursachen?? Ich hoffe, du hast eine Idee. Kann ich testweise den Status von DTR bei SCI irgendwie beeinflussen? Gruß Harald
Anbei neue Version SerialComInstruments 4.1 Alle Beschränkungen entfernt: - Keine zeitliche Beschränkung mehr (bisher 2 Jahre). - Obfuscation, Virtuelle Protection Maschine und Länderbeschränkungen entfernt. Gruss Ulrich Albert http://www.serialcominstruments.com/
Hallo Albert, bin hoch erfreut, wieder von Dir zu hören. Ich hoffe, die Sommerpause hat Dir gutgetan und Du hast Kraft und neue Ideen gesammelt. Bin aber überzeugt davon, daß Du wieder tolle Fotos geschossen hast; muß demnächst mal wieder Deine Foto-Page besuchen (super Makrobilder ...). Auf jeden Fall herzlichen Dank dafür, daß Du die Beschränkungen aufgehoben hast. Werde diese Version testen und mich rückmelden. Kann man davon ausgehen, daß zunächst mal der gleiche Stand wie zuvor realisiert ist? Lieben Gruß Günter
Günter R. schrieb: > Kann > man davon ausgehen, daß zunächst mal der gleiche Stand wie zuvor > realisiert ist? Ja, es gibt funktional keinen Unterschied.
Herzlichen Dank Ulrich, ohne Begrenzung ist das wirklich ein großes Geschenk an die Community. Jetzt muss ich mich 'mal wieder um meine Fräse kümmern. Liebe Grüße Einhart
Einhart P. schrieb: > Jetzt muss ich mich 'mal wieder um meine Fräse kümmern. :) Versteh schon. Die Beschränkungen bei SerialComCNC werden auch entfernt.
Albert M. schrieb: > Versteh schon. > Die Beschränkungen bei SerialComCNC werden auch entfernt. Siehste! Und die denken alle du hättest keinen Humor. :-)
Bei mir war das keine Absicht - eher ein Freudscher Verschreiber :-). Dann noch 'mal Danke für SerialComCNC!
Albert M. schrieb: > Anbei neue Version SerialComInstruments 4.1 > > > Alle Beschränkungen entfernt: > Danke Albert! Da kann ich es ja dann doch noch benutzen... Die exe ist nun auch viel kleiner. Die Verschlüsselung und Laufzeitbeschränkung hat echt so viel mehr Bytes gekostet?
Hallo Albert, gehst du noch die aufgelaufenen Anfragen im Thread durch, oder ist Geschichte Geschichte? Ich frage, weil ich ja (eventuell?) ein Problem mit den "alten" (V0.8 oder V0.9) Instruments habe, die unter gewissen (für mich nicht nachvollziehbaren) Umständen meinen Joystick-Controller blockieren... Bezug ist dieser Beitrag: Beitrag "Re: Projekt: Virtuelle Instrumente an serielle Schnittstelle" Gruß Harald
:
Bearbeitet durch User
@Harald Sattler Dazu habe ich Dir im SerialComCNC Thread was geschrieben.
Abdul K. schrieb: > Die exe ist nun auch viel kleiner. Die Verschlüsselung und > Laufzeitbeschränkung hat echt so viel mehr Bytes gekostet? Ja, dies war insbesondere der zusätzlichen Virtual Machine geschuldet, die innerhalb von SerialComInstruments lief.
Hallo, ich habe das Programm erst jetzt wahrgenommen und gleich mal getestet. Macht einen super eindruck. Aber da kommen auch schnell eine Fragen auf: Kann man auch 2 oder mehr Datensender anschließen? Ich habe logischerweise mehr als nur ein Messsystem und müsste jetzt, wenn ich es richtig verstehe, alle an einen Kontroller anbinden und dann die Informationen weiter leiten. Das macht die Sache nicht gerade einfacher. Wenn ich schon mal dabei bin, die alte GPIB Geräte die ich habe, würde ich gerne auch einbinden. Viele Grüsse, Uli
Uli schrieb: > Aber da kommen auch schnell eine Fragen auf: > Kann man auch 2 oder mehr Datensender anschließen? Mehrere serielle Schnittstellen und event. direkte Bluetooth- und HID-Anbindung, wenn dies auf Interesse stösst, kommen demnächst. Uli schrieb: > Wenn ich schon mal dabei bin, die alte GPIB Geräte die ich habe, würde > ich gerne auch einbinden. Machbar, aber vorerst nicht vorgesehen.
Albert M. schrieb: > direkte Bluetooth- [...] Anbindung Ost ja nix anderes als eine serielle Schnittstelle o.O
Albert M. schrieb: > Alle Beschränkungen entfernt: Albert, du bist ein Schatz. > Mehrere serielle Schnittstellen und event. direkte Bluetooth- und > HID-Anbindung, wenn dies auf Interesse stösst, kommen demnächst. Stößt bei mir auf großes Interesse.
Mich würde dieses Feature auch interessieren. Günter
Ich habe heute festgestellt, daß sich das Verstellen der COM-Baudrate im Interface-Menü offensichtlich erst auswirkt, wenn man "trennt" und dann wieder "verbindet". Da könnte man überlegen, ob man nicht durch Auswahl aus der Baudraten-Liste den Event "Trennen/Verbinden" auslöst, sodaß das automatisch geht. Dann habe ich bei der Trendanzeige (mein wichtigstes Feature, wegen der Heizung) festgestellt, daß diese doch gelegentlich ausfällt, wenn man etwas verändert, oder u.U. auch durch kurze Datenfehler, wenn z.B. eine andere Datenquelle angesteckt wird, die zunächst eine andere Baudrate hat und man diese dann erst wieder in SerComInst anpaßt, s.o.. Dabei wird aber nach wie vor im Button oben "Stop Trend" angezeigt, also quasi der Run-Modus. Da könntest Du, wenn Du Zeit hast, mal nach der Stabilität der Trendanzeige schauen. Es wäre u.U. auch nicht schlecht, wenn man den Trendbutton oben - wie auch bei COM und LAN - grün einfärben würde, wenn die Aufzeichnung läuft, damit man das besser sieht. Danke. Günter
Hallo Günter, kommt mit auf die ToDo Liste. Gruss Ulrich
Hallo Albert, ich habe gerade die neue Version 4.1 von SerialComInstruments am laufen. Mir fallen gleich ein paar Dinge auf: Das COM-Terminal hat keine Option für einen automatischen Zeilenumbruch. Sobald die erste Zeile vollgeschrieben ist ändert sich hier nichts mehr. Ich kann nur im µC CRLF senden um sowas zu erzielen. Beim Trend-Instrument komme ich in die Parameteransicht in dem ich einen einfachen Klick mache. Bei anderen Instrumenten ist ein Doppelklick vonnöten. Generell finde ich den Doppelklick auch besser damit nicht jedes mal die Parameteransicht aufpoppt sobald man da versehentlich mal draufklickt. Desweiteren könnte man am Design noch feilen. Z.B. gibt es links und rechts fest eine Skala. Manchmal braucht man aber die rechte Skala nicht und würde sie gerne abschalten, das geht aber leider nicht. Für Ch3 und Ch4 hat man dann gar keine Möglichkeit, die Skala anzupassen. Schön wäre auch, wenn man die 4 Kanäle irgendwie benennen könnte und dieser Name dann vielleicht sogar in der entsprechenden Kanalfarbe irgendwo entweder als Legende oder direkt im Plot an den Linien anhaftend angezeigt wird. Und noch ein weiterer Vorschlag, was sinnvoll wäre: Eine Liste mit allen Kanalnummern/Werten, die gerade über die Serielle Schnittstelle reingekommen sind. Ansonsten: Nützliches Programm! verwende ich gerne! lg Paul
:
Bearbeitet durch User
Angehängte Dateien:

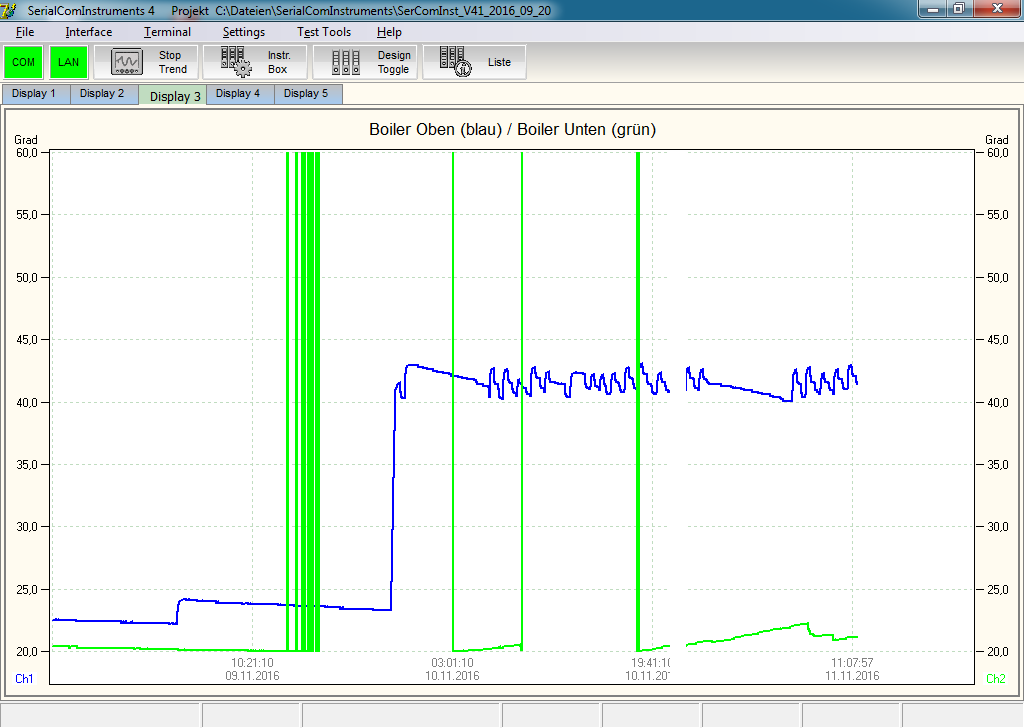

Hallo Albert, hier mal Trendanzeigen, bei denen ein Meßwert den definierten Bereich verläßt (Boiler Unten / Solar, ist jetzt natürlich kalt, unter 20 Grad im Boiler); die grüne Linie macht ganz wilde Ausschläge. Vielleicht kannst Du gelegentlich danach schauen; sollte wohl so sein, daß sich entweder eine Bodenlinie ergibt - oder gar keine Linie. Bei Rechtsklick in der Trendanzeige meldet sich ja die "Trend Anzeige"; der Ende-Button scheint mir nicht so ganz zu funktionieren (Begin-Button dagegen schon). Bei Klick auf "Ende" ist der Bildschirm zunächst leer, beim Scrollen nach rechts kommt aber nicht (immer) das Datenende in den sichtbaren Bereich, sondern ein Bereich viel weiter links. Da wäre es schön, wenn "Ende" z.B. das Datenende in die Bildschirmmitte brächte. Version ist 4.1.0.0 (also die neueste Version). Gruß Günter
Hallo Günter, Günter R. schrieb: > Trendanzeigen, bei denen ein Meßwert den definierten Bereich > verläßt Das ist ein Problem der zugekauften Instrumenten Komponenten. Den Hersteller hatte ich bereits darauf angesprochen, er will aber aus unerfindlichen Gründen vorerst daran nichts ändern. Abhilfe ist z.Z. nur möglich indem bereits im MC der auszugebende Wert auf Über/Unterschreiten überprüft und entsprechend gesetzt wird. Um das Problem aber generell zu umgehen, werde ich in einer der nächsten Versionen die Min/Max-Überprüfung der betroffenen Instrumente direkt in SerialComInstruments ausführen. Zudem diskutiere ich nochmal mit dem Komponentenhersteller. Günter R. schrieb: > Trend-Anzeige der Ende-Button Gleiches Komponenten Problem wie oben. Wird auch mit dem Komponenten Hersteller diskutiert. Paul H. schrieb: > COM-Terminal hat keine Option für einen automatischen Zeilenumbruch. Wird geändert. Paul H. schrieb: > Eine Liste mit allen Kanalnummern/Werten, die gerade über > die Serielle die Schnittstelle reingekommen sind. Das wäre ja nichts anderes als ein COM-Monitor als neues Instrument. Mal schauen :)
:
Bearbeitet durch User
Angehängte Dateien:

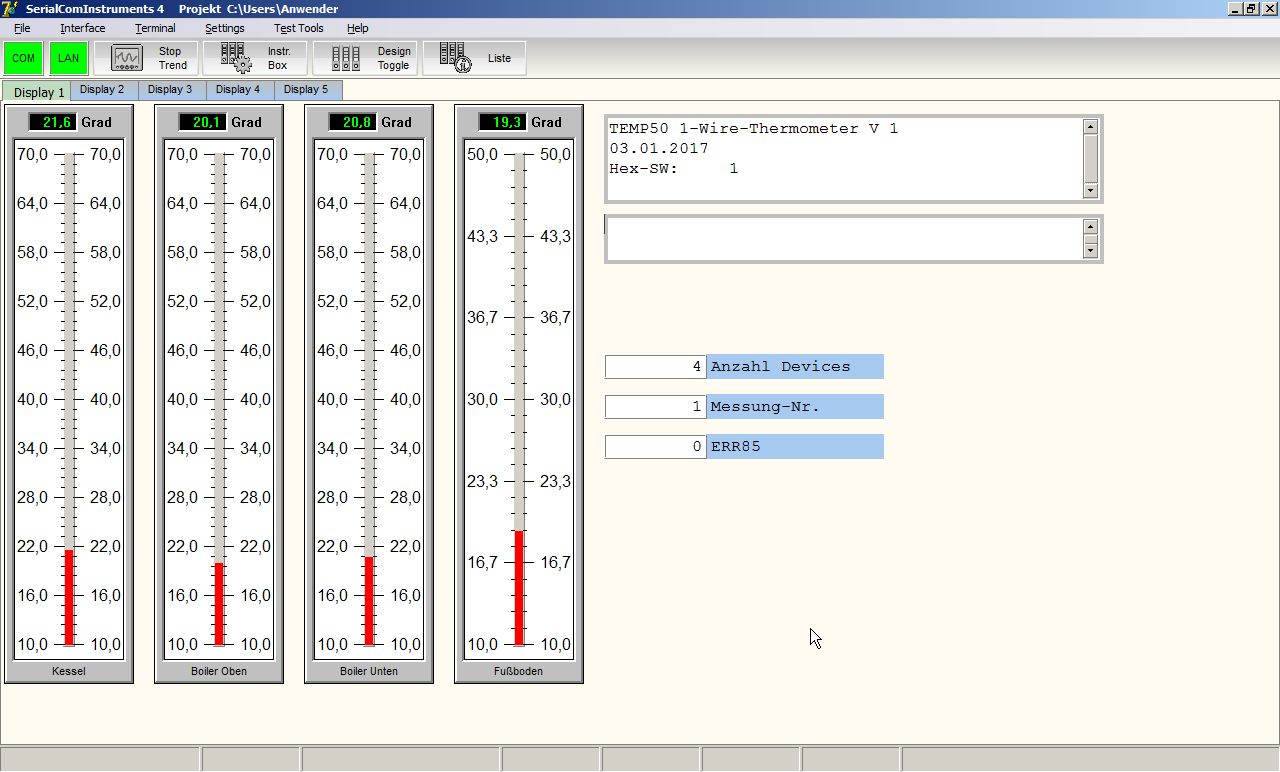

Hallo Albert,
ich hatte die "stillen Tage" über Weihnachten genutzt, um mir ein neues
abgespecktes 1-Wire-Thermometer für meine Heizungsanlage zu bauen, mit
ATmega168 und ohne LCD-Display. Alle Daten möchte ich jetzt viel
komfortabler direkt in SerComInst anzeigen lassen, d.h. die Textausgaben
in Textboxen am PC. Daher habe ich jetzt erstmals die Instrumente "Num
Display" (zur Anzeige der Anzahl von aktiven 1-Wire-Devices und
Fehlerzahlen) und "Text" (zur Anzeige der Sigon-Message und für
Fehlermeldungen) eingesetzt. Dabei fallen mir einige Probleme auf:
- Es scheint Fehler zu geben beim Speichern der Instrumente "Text" und
"Num Display". Bei Erstellung des Projekts funktionierte alles prima,
aber nach Speichern und Neu-Laden waren die genannten Instrumente
teilweise außer Funktion.
- Ruft man die Einstellungs-Menüs durch Doppelklick auf, so passiert es
gelegentlich (aber nicht immer), daß sich die Schriftart und -größe
ändert (z.B. von "Courier New" auf "MS Sans Serif").
- Beim Text-Instrument und beim Num-Display-Instrument gibt es Probleme
nach Laden des Projekts; diese interpretieren andere Kanäle als die, die
für sie vorgesehen und eingetragen sind. Wenn man dann ins
Einstellungen-Menü geht und Save macht, funktioniert es wieder,
allerdings verstellt sich dann mitunter die Schriftart, obwohl im
Font-Feld immer noch die richtige Schriftart steht (Courier New). Bei
nochmaligem Aufruf des Einstellungs-Menüs steht dann die veränderte
Schriftart im Font-Feld.

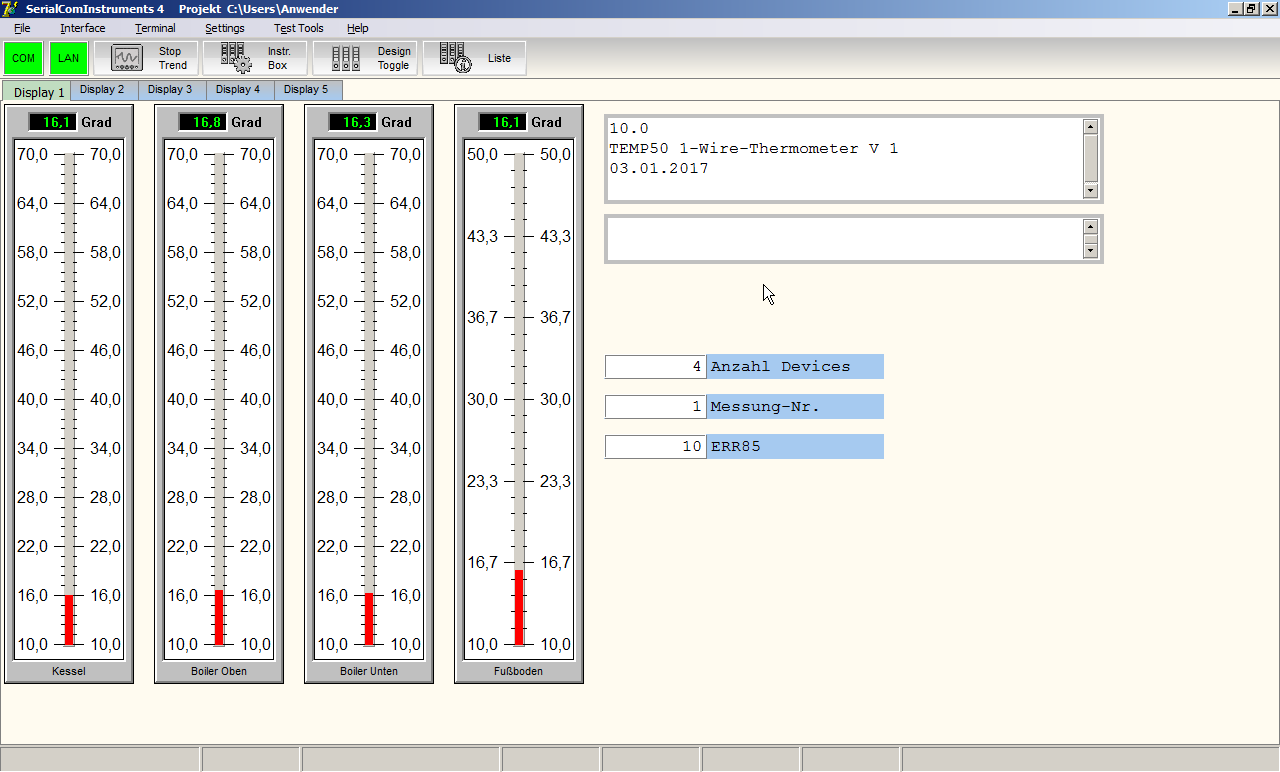

Diese Kanal-Fehler sieht man beim zweiten Screen-Shot, bei dem im oberen
Textfeld "10.0" steht, und im untersten Num-Display ("Err85"), bei dem
"10" steht statt "0" (diese "10.0" sollten nur bei den
Meter-Instrumenten landen als deren Initialisierung).
- Beim Text-Instrument kann man ja die Textbox mittels "ClrText"
löschen. Das funktioniert gut. Kann man den Text "ClrText" auch in
anderen Text einbetten (wohl nicht?) oder muß ein eigener Datensatz wie
z.B. "#12MClrText<" gesendet werden, damit dies erkannt und darauf
reagiert wird?
- Beim Speichern eines Projekts sollte m.E. der Dateninhalt eines
Instruments nicht mitgespeichert werden, sodaß beim Laden eines Projekts
die Instrumente zunächst "leer" sind.
- Es wäre praktisch, wenn es einen Initialisierungsbefehl für das ganze
Projekt gäbe, sodaß vom Microcontroller her die ganze Maske gelöscht
werden könnte. So einen Befehl würde der uC senden, wenn man dort dessen
Reset-Taste drückt.
Ich habe gesehen, daß Du jetzt wieder beim CNC-Projekt aktiv bist. Das
ist prima. Diese obigen Anregungen eilen ja nicht. Ich bin geduldig.
Vielleicht hast Du in näherer Zukunft mal Zeit, Dich damit zu befassen.
Vielen Dank.
Liebe Grüße und ein gutes Neues Jahr!
Günter
Angehängte Dateien:
-
60 KB
Hallo Günter, Dir auch ein gutes Neues Jahr! Danke für Deinen Bug Report. Werde ich schnellstmöglich abarbeiten. Noch etwas zur optisch gefälligen Skalierung der Instrumente. Ich stelle immer wieder bei den eingestellten Bildern fest, dass die Instrumente durch nicht korrekte Parameter unschöne Skalierungen mit krummen Werten ergeben. Richtig skalierte Instrumente (siehe Bild oben) ergeben sich mit der einfachen Formel: SkalaSteps = (AnzeigeBis - AnzeigeVon) / GewünschteTeilung Beispiel am obigen Instrument 3, gewünschte Teilung 5er Schritte: SkalaSteps = (50 - 10) / 5 = 8 Ein gerades Vielfaches oder ein gerader Teiler des Wertes von SkalaSteps passt dann auch immer. Gruss Ulrich Albert http://www.serialcominstruments.com/
:
Bearbeitet durch User
Albert M. schrieb: > Ich stelle immer wieder bei den eingestellten Bildern fest, dass die > Instrumente durch nicht korrekte Parameter unschöne Skalierungen mit > krummen Werten ergeben. Hallo Albert, da hast Du absolut recht. Es ist allerdings so, daß diese vier Analog-Meter unten normalerweise bei 20 Grad beginnen (dann sind sie schön skaliert), jedenfalls ist es bei der Nutzanwendung im Heizraum so. Der Aufbau des neuen Thermometers fand aber im "Bastelkeller" statt, der kälter als 20 Grad ist, daher habe ich auf die Schnelle und ohne auf die Optik zu schauen, die unteren Grenzen abgesenkt; da waren mir die Text-Instrumente wichtiger als die Temperaturen, die ja seit langem perfekt funktionieren (auch die Analog-Meter dazu). Aber danke für den Hinweis und die Formel. Günter
So, Ich habe das mir mal geladen und 1h getestet. Das sieht eigentlich nicht schlecht aus, aber: 1) Das Aufrufen des Interface Editors gelingt nicht (sofort). Ich muss immer in den Betriebsdialog, statt in den Konfigmodus - dann geht es. 2) Leider gehen manche Klicks dafür ins Leere. Es ist mir nicht möglich, Buttons oder die dafür vorgesehen Areale zu wählen.(?) 3) Ich bin auch generell nicht in der Lage, platizerte Elemente wieder zu löschen! Auch wenn ich den IF-Editor offen habe und z.B. Farben verändern konnte, oder Texte, geht ein Klick auf "Löschen" ins Leere. Das Objekt bleibt. (??) 4) Die Anzeige ist ungeschickt. Man müsste unterscheiden, zwischen dem Wert der gesendet wird und dem der angezeigt werden soll. Die Anzeige müsste sinnvoller Skalieren. Beispiel: Ich weil von 0...125% Regeln, der dazu passende Wert ist aber mit 0...2047 skaliert. ?
Manual lesen hilft. Grundrechenarten helfen bei der Skalierung auch. Und .... ich hab keine Lust darauf weiter zu antworten, keine Deiner "Feststellungen" ist zutreffend.
:
Bearbeitet durch User

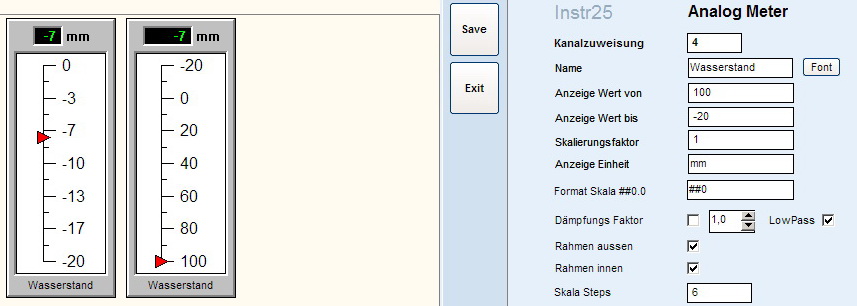

Angehängte Dateien:
-
28 KB
Laut Manual soll man durch einen Doppelklick das Element editieren
können. Das habe ich gemacht. Es öffnet sich garnichts. Man muss des
Interface manuell anwählen, dann kommt manchmal was. Man muss aber
nervig mehrfach ergebnislos auf das Element klicke. Das ist mal Fakt.
Und: Das Löschen geht nicht. Weder ein button, noch ein Regler lassen
sich wieder entfernen. Auch die Uhren nicht.
Die habe Ich vorgefunden, nachdem Ich den slider weggerutscht habt.
>Grundrechenarten
Ich habe erklär, wozu man zwei Skalen braucht.
Instrumente platzieren, verschieben, Grösse ändern im Design Mode (Gitter-Raster wird angezeigt) Instrumente editiere und löschen im Anzeige Mode (Gitter-Raster wird nicht angezeigt) Umschalten der Modes über Button "Design Toggle" Instrument löschen: Klick rechte Mousetaste auf Instrument. Instrument editieren: Doppelklick auf Instrument. Skalieren über Skalierungsfaktor. Deine Erklärung weswegen Du 2 Skalen brauchst ist nicht wirklich verständlich. Egal - mach einfach zwei Skalen mit dem gleichen Kanal aber unterschiedlichen Skalierungsfaktoren.
Markus W schrieb in einem Parallel Thread: "Es geht auch darum, dass eine Person, die das nicht so perfekt kann, sich für eine Schaltung etwas zusammenbauen können soll. Z.B. der Kunde oder eine Praktikant beim Kunden oder jemand bei mir." Hast Du die Nutzungsbedingungen von meinem Programm auch gelesen? Die meine ich wirklich ernst.
Beitrag #4853975 wurde von einem Moderator gelöscht.
Man könnte an dieser stelle mal das "Prinzip der geringsten Überraschung" einwerfen. https://de.wikipedia.org/wiki/Principle_of_Least_Surprise Als konstruktive Kritik mein Vorschlag an dich, Albert, dieses Prinzip an der ein oder anderen Stelle noch etwas mehr zu beherzigen, sofern deine Software auch auf die Benutzung durch andere User gedacht ist :-)
Gibts denn irgendwo eine noch lauffähige V0.x? Hat sich jetzt bei mir verabschiedet (das interessante feature der Laufzeitbegrenzung :-) Ich brauch nur die Digitalanzeigen, die es wohl bei der 4.x nicht mehr gibt.
Darf man erfahren, welche Erkenntnis Du gehabt hast? Ich verwende SerComInst auch intensiv. Die neue Version 4.1 (ohne Laufzeitbeschränkung) ist ja viel universeller als die 0.x-Versionen u.a. durch die freie Kanalzuordnung. Günter
Habe erst die 4er-Version versucht, aber da sind die Digital-Anzeigen unbrauchbar (Grösse). Dann noch mehrere 0.x-Versionen (die Laufzeitbegrenzung sollte doch bei Einstellung der Weiterentwicklung entfernt werden??). Ging jedenfalls keine der versuchten mehr. -> ComVisu, funktioniert.
Die Weiterentwicklung ist ja m.W. durchaus nicht eingestellt, sondern pausiert höchstens. Und warum sollte Albert an alten Versionen herumändern? Da steckt er seine Zeit lieber in die aktuelle Version.
Eben, deswegen denke ich ja, dass an der alten Version nichts mehr getan wird. Albert M. schrieb: > Ja, wie zur Zeit auch. Daran wird sich auch zuerst mal nichts ändern. > Die zeitliche Begrenzung der aktuellen Version beträgt, wie auch für > weitere Versionen, jeweils 1 Jahr vom Veröffentlichsdatum. Wenn Du immer > eine einigermassen aktuelle Version benutzt dürfte das kein Problem > sein. Falls ich das Projekt mal beende, werde ich als letzte Version das > Zeitlimit aufheben. Und es kann ja leicht passieren, dass er gar nichts mehr dran macht oder vielleicht auch gar nichts mehr machen kann. In beiden Fällen steht man spätestens nach einem Jahr da. Wozu der Selbstzerfalls-Mechanismus überhaupt gut sein soll, hat sich mir auch noch nicht erschlossen (wurde hier aber wahrscheinlich schon behandelt, habe es aber nicht gelesen/gefunden).
@H.Joachim Seifert Keine Panik, es geht nichts verloren :) Anbei geänderte alte Version SerialComInstruments v0.9 v0.9 Change Log --------------- Alle Limitierungen entfernt. Gruss Ulrich Albert
:
Bearbeitet durch User
Hallo Ulrich, vielen Dank dafür! Auch mir gefällt die Koordinatenanzeige in der alten Version besser als in der Neuen, wobei ich nur mal ganz am Anfang bei der V4 kurz reingeschaut habe. Vielleicht gibt es ja inzwischen hier auch schon etwas Passenderes... Gruß Harald
Tolle Arbeit Ulrich! Installiert - V24 angeschlossen - läuft. Wenn ich einen Wunsch äußern darf. Eine Umschaltung auf Hex-Darstellung würde das „Num Display“ noch schlagkräftiger machen :-)
Angehängte Dateien:

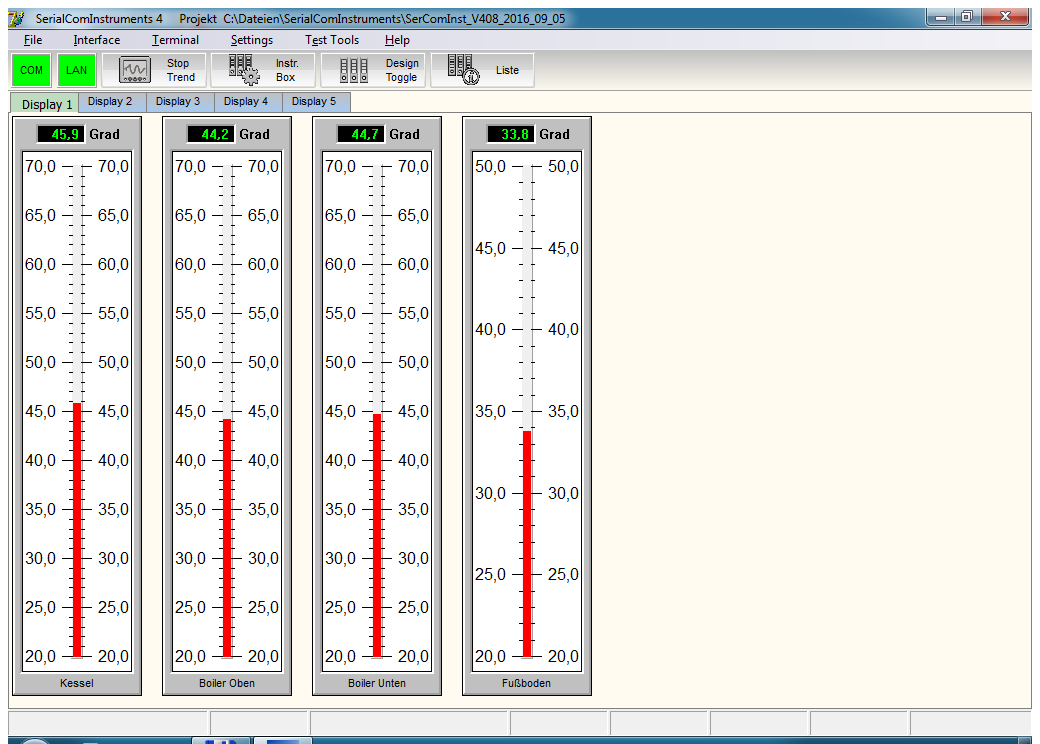

Hallo Albert, heute stellte ich wieder mal fest, daß die Trend-Aufzeichnung von alleine angehalten hat. Die Aufzeichnung läuft seit dem letzten "Clear Display" schon seit Wochen. Die Anzahl Records habe ich auf "200000" eingestellt. Könnte es sein, daß hier eine Grenze erreicht wurde und die Aufzeichnung aus diesem Grund anhielt? Ich meine, früher mal gelesen zu haben, daß beim Erreichen der Grenze ältere Datensätze gelöscht werden, also Funktion wie ein überschreibender Ringpuffer. Mag da ein Bug drinstecken? Ich habe mal das Projekt beigepackt sowie Screenshots und die Trenddaten dazu. Vielleicht hast Du mal Langeweile und magst drüberschauen. Vielen Dank. Lieben Gruß Günter
Hallo Albert, heute habe ich mal das "Terminal" eingesetzt, um die empfangenen Daten zu beobachten. Da von meinem Thermometer immer gleich ein Schwung von mind. 6 Kanälen kommt, laufen die Daten im Terminalfenster nach rechts raus und können nicht kontrolliert werden, da kein Rollbalken entsteht bzw. die Daten nicht umgebrochen werden (was noch besser wäre als ein Rollbalken). Könntest Du da gelegentlich einen Umbruch einbauen? Andererseits: ein vom uC eingefügtes CRLF nach jeder Nachricht wird doch m.W. von SerComInst auswertungsmäßig ignoriert. Das würde doch zunächst auch helfen? Was auch toll wäre (ich glaube, das hat auch schon mal jemand vorgeschlagen): ein Monitor für Nachrichten der Form "#xxxMvvvv<" jeweils in einer eigenen Zeile; die zu beobachtende Kanalnummer sollte angegeben werden können (Filterung), oder auch bis zu beispielsweise 5 Kanäle gleichzeitig (und alle anderen für das Monitoring ignorieren). Das wäre zum Debuggen sehr hilfreich. Gruß, Günter
Hallo, Ulrich! Wir sind bei der Netzsuche auf Dein Visualisierungsprogramm gestoßen, nachdem wir zunächst nur die einlaufenden Daten per terminal-Programm eingelesen hatten. Ich bin Elektroautofahrer aus Krefeld mit ramponierten Nicad-Akkus und um auf einen grünen Zweig zu kommen, versuche ich alle 20 Batteriespannungen in ihrem Verlauf (Trend) möglichst gleichzeitig und über lange Zeit darzustellen.10 Tinies liefern als daisy chain völlig störungsfrei die Daten und diese werden ebenso störungsfrei, ohne Quarzsteuerung, über die Zweidraht-Schnittstelle in Deinem terminal fehlerfrei dargestellt. Was auch ganz wunderbar funktioniert, die Darstellung im Trend-grapher, aber nur für maximal 5 Eingänge. Kommt der 6.hinzu, werden die ersten 5 Linien noch alle richtig und stabil dargestellt, aber ab dem 6. Kanal springt die Anzeige unmotiviert zwischen dem aktuellen Wert und der Nullinie hin und her, und die folgenden Kanäle ebenso. Wir haben herumgerätselt und sind inzwischen überzeugt, der Fehler muss aus der software kommen. Wir programmieren in Delphi 6.1 und würden gerne diese Unzulänglichkeit beseitigen. Als einen möglichen Ausweg haben wir gefunden, mehrere Trendfenster zu öffnen und jeweils nur 5 Kanäle darzustellen, was aber den Vergleich erschwert. Wir hätten gerne alle 20 Kanäle in einem Bild. Neu programmieren, das wäre sicherlich nicht sinnvoll. Wir wissen, wieviel Arbeit in Deinem Projekt steckt. Wir kämen sicherlich zurecht, wenn wir Einblick in den sourcecode hätten und könnten diese Verbesserung mit Sicherheit alleine bewerkstelligen und hier öffentlich machen. Krefeld ist nicht weit von Mönchengladbach und mein Elektroauto schafft die Strecke (noch). Eine zweite Ergänzung betrifft die Trendaufzeichnung, in der wir keine Möglichkeit haben, zu scrollen, wenn wir einmal kürzere Zeitabläufe darstellen wollen, der Cursor läuft immer von links bis rechts an den Bildrand und bleibt dann stehen. Das wäre sicherlich einfach zu ändern, aber eben nur mit Einblick in den sourcecode. Sicherlich sind auch unsere Messplatinen für viele interessant, weil sie sich sehr universell anwenden lassen: bei zwischen 3 und 20 mA Stromaufnahme ab 3,7 Volt liefert eine Platine 8 Messwerte mit 9600 baud über Optokoppler (open collector) auf den Zweidrahtbus , der über einen USB -Adapter das laptop versorgt. Als nächste Anwendung denken wir an die Langzeitaufzeichnung aller möglichen Messwerte einer Wassermühle, die als Inselanlage unter anderem Elektroautos versorgt. Energieernte, Spannungen und Ströme, Wasserstände usw. dafür haben wir bereits einen Steuerungsrechner in Betrieb. Nicht unpraktisch wäre es aber, wenn wir auch die im laptop eingelesenen Werte per Delphi verarbeiten und nutzen könnten...mit Zugänglichkeit und öffentlicher Darstellung per Internet. Bernd
@ Günter R. (galileo14) Betr.: Trendaufzeichnung bei langen Laufzeiten Die Aufzeichnung darf nicht stehenbleiben. Die ältesten Werte werden immer gelöscht. Betr.: Terminalfenster Schau ich mir an und werde es falls notwendig korrigieren. Betr.: Monitor für Nachrichten der Form "#xxxMvvvv<" jeweils in einer eigenen Zeile. Lässt sich implementieren, event. auch mit zusätlicher Farbcodierung. Leider lässt meine Schaffenskraft bekannterweise während den schöneren Jahreszeiten wie immer nach, daher wird ein Update noch etwas auf sich warten lassen.
Bernd S. schrieb: > Kommt der 6.hinzu, werden die ersten 5 > Linien noch alle richtig und stabil dargestellt, aber ab dem 6. Kanal > springt die Anzeige unmotiviert zwischen dem aktuellen Wert und der > Nullinie hin und her, und die folgenden Kanäle ebenso. Welche Version? Dieser Fehler kann auftreten wenn die Messwerte die eingestellten Parameter über/unterschreiten. Bernd S. schrieb: > Eine zweite Ergänzung betrifft die Trendaufzeichnung, in der wir keine > Möglichkeit haben, zu scrollen, wenn wir einmal kürzere Zeitabläufe > darstellen wollen, der Cursor läuft immer von links bis rechts an den > Bildrand und bleibt dann stehen. Welche Version? Bitte den Fehler genauer beschreiben. Bernd S. schrieb: > Wir kämen sicherlich zurecht, wenn wir Einblick in den sourcecode hätten Der Source Code ist nicht öffentlich. Bernd S. schrieb: > ...mit Zugänglichkeit und > öffentlicher Darstellung per Internet. Einfach das integrierte LAN/UDP Interface nutzen. https://www.youtube.com/watch?v=xE1IDJpjF50
Jetzt hat mein Video schon 523 Views. //*stolz*//
:
Bearbeitet durch User
Beitrag #4965717 wurde von einem Moderator gelöscht.
Beitrag #4965776 wurde von einem Moderator gelöscht.
Beitrag #4965834 wurde von einem Moderator gelöscht.
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
