Gebersignal in LT Spice erstellen

[Tobias H. (shor-ty)]

Hallo zusammen,

ich hätte eine (für einige wohl banale) Frage und zwar möchte ich gern
das Gebersignal meiner Zündung in LT Spice darstellen. Das sowas geht
sah ich an diesem Thread:
Beitrag "Re: Schaltung zur Simulation zweier Impulsgeber". Die Frage ist, ob
ich ähnliches in LT Spice einbauen muss, damit ich so einen

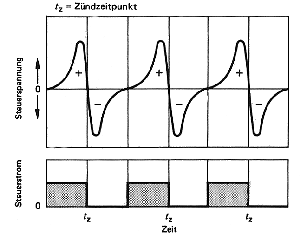

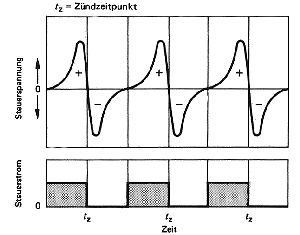

Spannungsverlauf wie im Anhang dargestellt ist, erziele?

Für Anregungen bin ich dankbar (:
Für den Anfang kann ich eine Rechteckspg. verwenden aber das spiegelt
nicht die Wirklichkeit wieder.

Grüße Tobi

[otto (Gast)]

Hallo,

eine Rechteckspannung kannst du mit einer Spannungsquelle mit den
Einstellungen "advanced", "Pulse" und den gewünschten Parametern für
Spannung und zeitlichem Verhalten abbilden.

Beliebige Signalformen lassen sich auch mittels einer "PWL"-Datei
abbilden.

Gruß Otto

[Joe F. (easylife)]

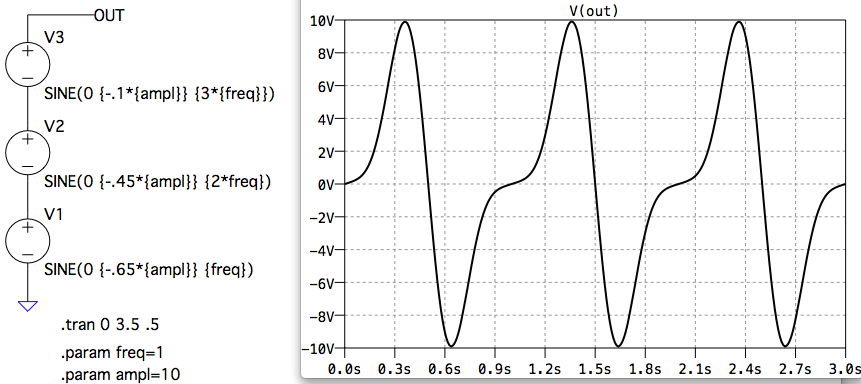

Eine Annäherung an einen Sägezahn mach den Job vielleicht...
Frequenz und Amplitude passt du natürlich an.

[Joe F. (easylife)]

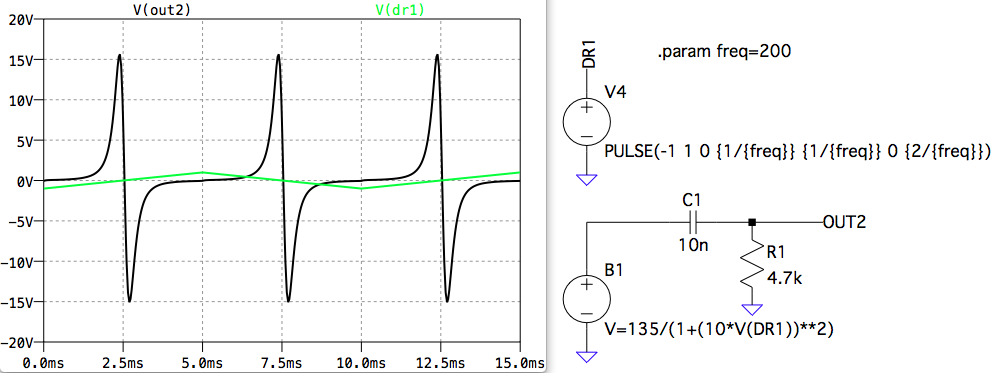

Bzw. steht es eigentlich in dem von dir verlinkten Beitrag, wie es
geht...

[Tobias H. (shor-ty)]

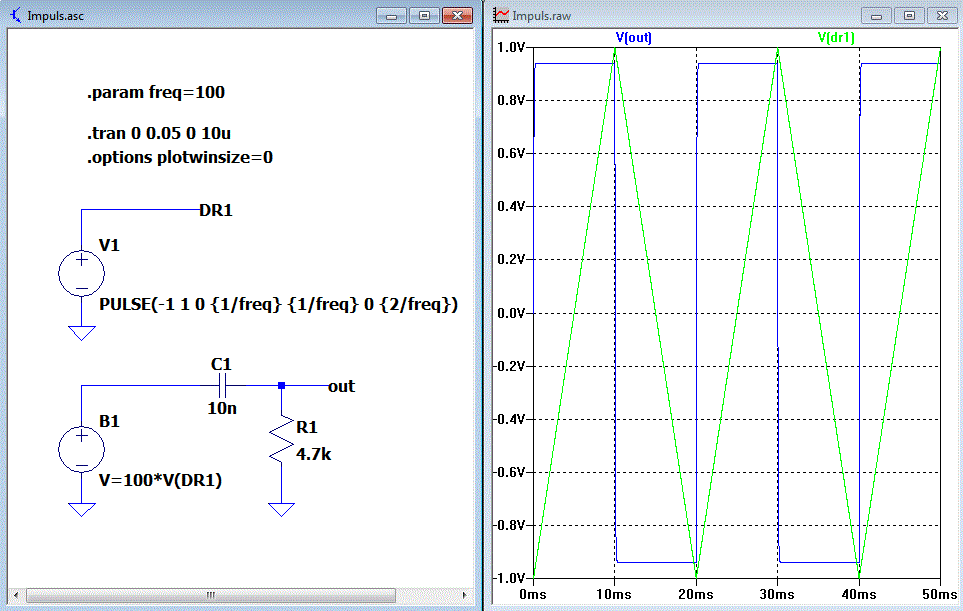

Joe F. schrieb:
> Bzw. steht es eigentlich in dem von dir verlinkten Beitrag, wie es
> geht...

Danke für die Antworten.

[Tobias H. (shor-ty)]

Hi,

ich bin mal dazu gekommen die Schaltung von dir nachzubauen. Allerdings
habe ich ein Problem bei B1 mit der Angabe der Funktion.
Ich erhalte immer einen Fehler. Die Schaltung hab ich mal angehängt. Bin
nicht so bewandert mit der Syntax von Spice aber ich dacht mit V(DR1)
beziehe ich mich auf die Spannung von DR1. Hab schon einiges probiert.
Mit {} geklammert. V(DR1), V{DR1}, DR1, {V(DR1)} etc. Denke das ich
irgendwo einen Fehler habe.

Wäre nett für eine Aufklärung.
Viele Grüße
Tobi

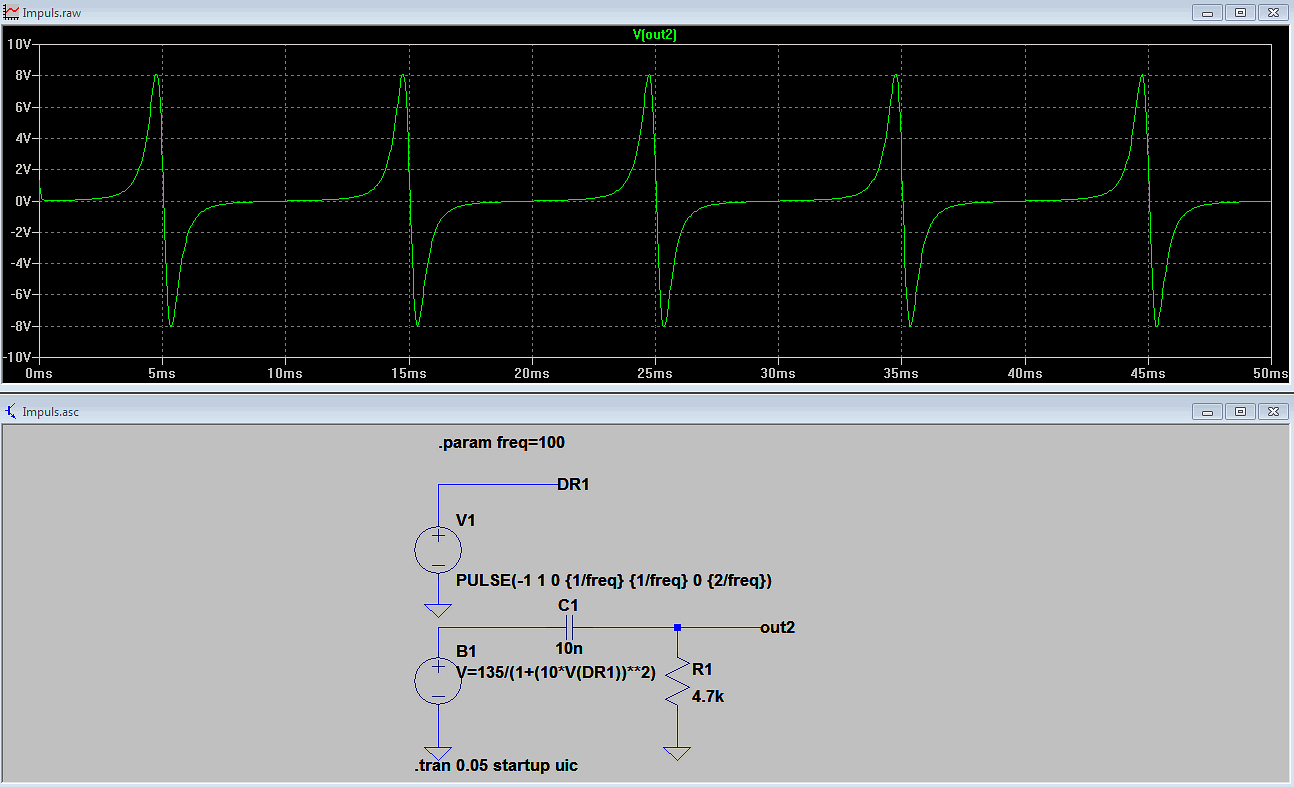

[Helmut S. (helmuts)]

Hallo Tobi,

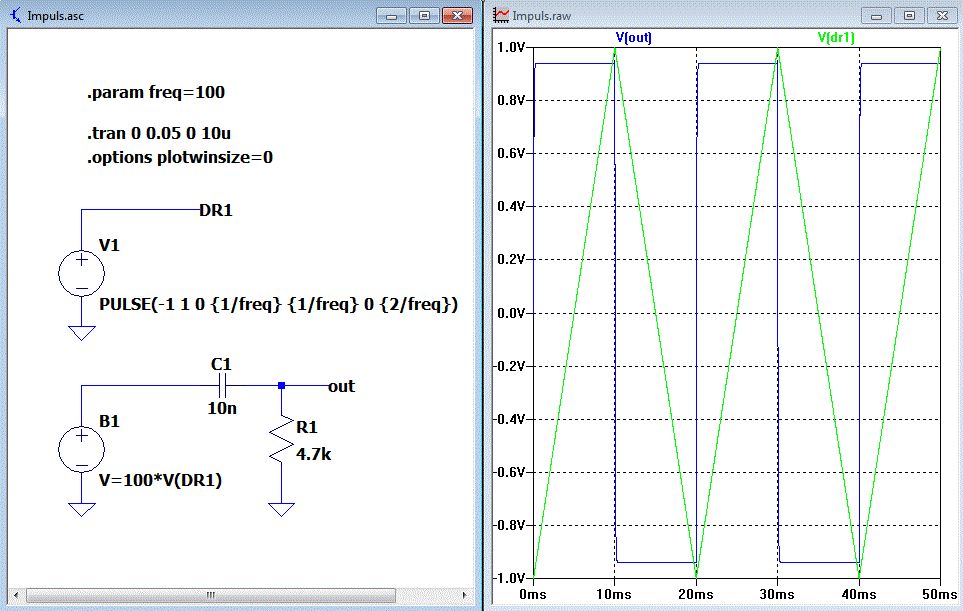

hier mal dein korrigiertes Beispiel.
In der V-Quelle reichen weniger {}. Siehe mein Beispiel.

Gruß
Helmut

[npn (Gast)]

So gehts :-)

[npn (Gast)]

Bild vergessen, sorry :-)

[Tobias H. (shor-ty)]

Hallo,

vielen Dank für die Rückmeldungen. Dein Beispiel funktioniert Thomas
aber ich weiß nicht wie du B1 machst :D Ich habe da ne Spannungsquelle
genommen aber anscheinend ist das bei dir was anderes, oder? Da, wenn
ich ein Rechtsklick auf B1 setze ein anderes Menü erscheint als bei V1.

[npn (Gast)]

Tobias H. schrieb:
> Hallo,
>
> vielen Dank für die Rückmeldungen. Dein Beispiel funktioniert Thomas
> aber ich weiß nicht wie du B1 machst :D Ich habe da ne Spannungsquelle
> genommen aber anscheinend ist das bei dir was anderes, oder? Da, wenn
> ich ein Rechtsklick auf B1 setze ein anderes Menü erscheint als bei V1.

Ich weiß nicht, wen du mit "Thomas" meinst, aber ich antworte einfach
mal. Die B1 ist vom Typ "bv". Und editieren kannst du sie mit
CTRL-Rechtsklick. Bei "Value" trägst du dann die Formel ein (V=135/...).

[Helmut S. (helmuts)]

Tobias H. schrieb:
> Hallo,
>
> vielen Dank für die Rückmeldungen. Dein Beispiel funktioniert Thomas
> aber ich weiß nicht wie du B1 machst :D Ich habe da ne Spannungsquelle
> genommen aber anscheinend ist das bei dir was anderes, oder? Da, wenn
> ich ein Rechtsklick auf B1 setze ein anderes Menü erscheint als bei V1.

Den Schaltplan öffnen.

F2 drücken

bv wählen und platzieren.

Rechtsklick auf V=F(...) und ersetzen durch V=135/(1+(10*V(DR1))**2)

[Tobias H. (shor-ty)]

npn schrieb:
> Tobias H. schrieb:
>> Hallo,
>>
>> vielen Dank für die Rückmeldungen. Dein Beispiel funktioniert Thomas
>> aber ich weiß nicht wie du B1 machst :D Ich habe da ne Spannungsquelle
>> genommen aber anscheinend ist das bei dir was anderes, oder? Da, wenn
>> ich ein Rechtsklick auf B1 setze ein anderes Menü erscheint als bei V1.
>
> Ich weiß nicht, wen du mit "Thomas" meinst, aber ich antworte einfach
> mal.

Ich meinte den Helmut. Weiß auch nicht wie ich auf Thomas komme.
Schlampig von mir.

Danke für den Hinweis mit B1. Dachte das das auch die Voltage-Source
ist. Hab das nicht gesehen das es da auch noch das gleiche Symbol mit
anderer Modifikation gibt. Hab mir soeben meine ersten Subcircs und Libs
erstellt. Jetzt verstehe ich auch wieso es zwei mal das gleiche Symbol
nur mit unterschiedlichen Funktionen gibt.

Danke an euch zwei.
Es geht jetzt ohne Problem. Das einzige wo noch Probleme bestehen ist,
dass das Signal durch den Anschluss an meine Schaltung komplett andere
Züge annimmt. Aber das hab ich dann so angepasst das ich die Funktion V=
angepasst hab um einen ähnlichen Verlauf zu erhaltn.

Grüße und einen schönen Sonntag.
Tobi

[Joe F. (easylife)]

Tobias H. schrieb:
> Das einzige wo noch Probleme bestehen ist,
> dass das Signal durch den Anschluss an meine Schaltung komplett andere
> Züge annimmt. Aber das hab ich dann so angepasst das ich die Funktion V=
> angepasst hab um einen ähnlichen Verlauf zu erhaltn.

Das liegt vermutlich daran, dass das Signal durch die Koppelung über den
10nF nicht sehr belastbar ist.
Du könntest einfach eine weitere spannungsgesteuerte Spannungsquelle
nehmen, die als Input OUT2 hat, und diese Spannungsquelle ist dann
belastbar.

[Mitlesa (Gast)]

Tobias H. schrieb:
> Aber das hab ich dann so angepasst das ich die Funktion V=
> angepasst hab um einen ähnlichen Verlauf zu erhaltn.

Vielleicht wäre es "richtiger" das generierte Signal mit einem
Verstärker (V=1, Innenwiderstand sehr klein) zu puffern um eine
sehr niederomige Quelle zu haben. Das würde die Gegebenheiten
an der Spule eines Induktionsgebers besser treffen.

[Mitlesa (Gast)]

Joe F. (easylife) hatte den gleichen Gedanken zur gleichen Zeit .....

[Tobias H. (shor-ty)]

Mitlesa schrieb:
> Joe F. (easylife) hatte den gleichen Gedanken zur gleichen Zeit .....

Hallo ihr zwei,

danke für den Hinweis. Hatte ich noch gar nicht gesehen aber das werde
ich definitiv in mein Programm mitaufnehmen. Wenn ich nämlich irgendwas
in meiner Schaltung ändere, muss ich auch stets die Spannungsquelle
ändern.

Grüße Tobi

[Tobias H. (shor-ty)]

Joe F. schrieb:
> Tobias H. schrieb:
>> Das einzige wo noch Probleme bestehen ist,
>> dass das Signal durch den Anschluss an meine Schaltung komplett andere
>> Züge annimmt. Aber das hab ich dann so angepasst das ich die Funktion V=
>> angepasst hab um einen ähnlichen Verlauf zu erhaltn.
>
> Das liegt vermutlich daran, dass das Signal durch die Koppelung über den
> 10nF nicht sehr belastbar ist.
> Du könntest einfach eine weitere spannungsgesteuerte Spannungsquelle
> nehmen, die als Input OUT2 hat, und diese Spannungsquelle ist dann
> belastbar.

Hallo,

bins nochmals. Ich habe jetzt nochmals ein Spannungsquelle (B) erstellt,
welche das Signal meines Gebers bekommt. Diese Spannungsquelle ist jetzt
auch belastbar (:

Allerdings hätte ich hier gerne einen parasitären Widerstand um eine
gewisse Dynamik reinzubringen. Ich denke das hat Mitlesa gemeint aber
ich komm nicht drauf ...

[Mitlesa (Gast)]

Tobias H. schrieb:
> Allerdings hätte ich hier gerne einen parasitären Widerstand um eine
> gewisse Dynamik reinzubringen.

Ich lese zwar gerade mit, verstehe aber dein Anliegen nicht.
Das müsstest du schon sehr genau beschreiben .....

Vielleicht den ersten Teil deines Beitrages auch genauer ....

[Tobias H. (shor-ty)]

Mitlesa schrieb:
> Tobias H. schrieb:
>> Allerdings hätte ich hier gerne einen parasitären Widerstand um eine
>> gewisse Dynamik reinzubringen.
>
> Ich lese zwar gerade mit, verstehe aber dein Anliegen nicht.
> Das müsstest du schon sehr genau beschreiben .....
>
> Vielleicht den ersten Teil deines Beitrages auch genauer ....

Hallo,

ich war wohl etwas undeutlich. Zu Begin ist die Schaltung auf Grund des
10nF Kondensators nicht belastbar. Also wenn ich ein paar Widerstände
dahinter setze bricht mir die Spannung sofort zusammen. Deswegen ja den
Umweg das ich das Signal nochmals in eine Spannungsquelle mitaufnehme
umd die dann Belastbar zu machen. Das funktioniert auch wunderbar nur
kann ich jetzt auch 100A ziehen, und das Signal bricht nicht zusammen
(ist ja hier in meinem Fall eine ideale Spannungsquelle ohne parasitären
Widerstand, da ich den nicht angeben kann.

Normalerweise ist das meine Geber-Spule die mir das Signal liefert mit
einem Widerstandswert von 15 Ohm. Entsprechend bricht natürlich die
Spannung bei diversen Widerständen zusammen und ändert somit die
Amplitude. In meinem Fall kann ich jeglichen Widerstand nehmen aber die
Spannung bleibt ja gleich. Kann man das noch irgendwie "realisieren"?

Grüße Tobi


PS: Schaltung im Anhang.
