Hallo, ich möchte für ein Projekt Daten vom FPGA zum PC schicken und
benötige zwingend mehr als 22 MByte/s.

Bisher habe ich immer nur UARTs verwendet, das war einfach aber jetzt
brauche ich was Anderes und stehe vor der Wahl der Hardware. Ich möchte
das sowohl von FPGA Seite aus möglichst einfach bedienen können, da
sieht das von FTDI ganz schick aus, aber auch die Software am PC sollte
möglichst einfach sein. Ich kann zwar ein bischen C aber eben nicht viel
und die Code Schnipsel von FTDI sind nicht wirklich das was man will.
Gibt es da eine Anlaufstelle für Demo Code wie man von der Schnittstelle
liest oder darauf schreibt? Ich will das verwenden aber eigentlich kein
Rad neu erfinden, mir reicht schon der FPGA Teil.

Was könnt ihr mir empfehlen? Mit was kommt man einfach zum Ziel?

Vielen Dank!

von Strubi (Gast)


Lesenswert?

Moin,

ist das nicht schon ein vielgeposteter Klassiker?
Wenn Dir Bulk-Transfer reicht und du einen Spartan6 oder äquivalent
hast, ist der 2232H ev. ausreichend und wohl am einfachsten anzusteuern.
Bin mir aber bei den 22 MB/s nicht sicher, da musst du ev. mit der
libusb-1.0 was von Hand zusammenstiefeln, die Performance der FTDI-libs
ist nicht sonderlich gut. Beim 2232(H) musst du allenfalls (je nach
FPGA) mit den FIFO-Timings aufpassen, hier gibts dazu einige Berichte.
Mit dem Cypress FX2 kommst Du nahe 48 MB/s, aber der 8051 will erst mal
programmiert werden. Da findest Du allerdings eine Menge Code z.B. bei
GnuRadio.
Der FX2 ist recht robust und das FIFO-Interface etwas durchdachter, mit
dem Chip kann man allgemein sehr viel machen (Endpoints rel. frei
implementieren).
Wenn du nicht puffern kannst, wie z.B. bei Kameradaten, dann geht nur
isochron und du musst mit Datenverlust klarkommen. Die isochronen Queues
zu programmieren ist auch so ne Sache, das ist unter Windows auch
weniger witzig/robust. Unter Linux hast du da mehr Debug-Möglichkeiten,
gerade wenn z.B. dein Chipsatz rummuckt.

Gruss,

- Strubi

von Gustl B. (-gb-)


Lesenswert?

Genau vor dem Firmware Dingens schrecke ich etwas zurück. Gibt es da
kein Default das man auf das EEPROM des FX2 schreibt und dann kann man
dem über das Slave FIFO die Daten überreichen? Aber gut dann werde ich
mir den mal angucken, hier an der Uni haben den auch schon Leute im
Einsatz.

Also puffern kann ich schon aber halt nicht sooo irre viel. So 100
kBytes werden wohl drinnen sein. Verwenden will ich einen dickeren
Artix. Die Daten kommen zwar nicht von einer Kamera aber auch von einem
bilderzeugenden Gerät, einem Transmissionselektronenmikroskop. Beim UART
kann man einfach in Python die Schnittstelle aufmachen und Daten lesen,
das hätte ich auch gerne in möglichst einfach in C mit dem FX2. Mal
einlesen und Code suchen ...

von Christian R. (supachris)


Lesenswert?

FX2 Firmware ist nicht wild, such mal hier im Forum nach meinen
Beiträgen, ich hatte eine Slave Fifo Firmware gepostet. Wir haben mit
dem FX2 und FX3 keine Probleme. Im FPGA reicht eine simple State
Machine.
Wir arbeiten mit dem WinUSB Treiber weil damals der LibUSB Treiber noch
nicht signiert war. Mit genug Buffer schafft man 42MB/s BULK IN.

von Gustl B. (-gb-)


Lesenswert?

Also ich habe hier leider kein Board mit FX2, das Nexys4 hat zwar einen
FT232H aber da ist nur der UART mit dem FPGA verbunden ... naja ich hab
hier auch noch zwei UM232H Platinen, also mit FT_Prog auf 245 FIFO und
D2xx eingestellt, aber: Das Modul gibt nichtmal den Takt aus.

Hab da auch mit pyusb mal rumgestochert und kann die Endpoints auflisten
lassen, finde also das Gerät, aber das bleibt irgendwie stumm ... naja
erstmal Wochenende^^.

Wenn ich etwas Budget bekomme zum spielen werde ich mal den Cypress
Stein ausprobieren, von ZTEX gibt es da ordentlich Beispiele.

Edit: Hab doch noch ein altes Basys von Digilent da mit einem
CY7C68013A. Also ISE auspacken ...

: Bearbeitet durch User
von Johann (Gast)


Lesenswert?

Ich habe auch mit dem FT2232H so um die 45MByte/s mit den von FTDI
bereitgestellte API geschafft. Der Aufwand war eigentlich sehr gering.

In Labview selber war das Empfangsprogramm schon nach 30 Minuten fertig
gewesen. In C gibt es auch die gleichen Beispiele.


Ich würde jedoch aber lieber zu FT60X raten. Dieser basiert auf USB3 und
hat genau wie der FT2232H ein paralleles Interface. Einfach Daten
anlegen und Clock und Write Signal anlegene und schon werden die Daten
übertragen.

USB 3 hat einen entscheidenen Vorteil es gibt für das Senden und
Empfangen der Daten je eine separate Leitung das ist leider bei USB 2.0
nicht so. Daher ist man immer auf dem Host (PC) angewiesen wann er eine
Anfrage an den Client stellt (hast Du Daten für mich wenn ja bitte
senden)

Daher benötigt man bei USB 2.0 meist noch einen möglichst großen
Zwischenspeicher damit keine Daten verloren gehen. Die FPGAs selber
haben nicht besonders viel RAM intern so das Du einen externen DDR
Speicher benötigst. Dies macht die Umsetzung schon viel aufwendeiger.

Daher würde ich eher zum USB 3.0 Chip raten hier kannst Du die Daten
einfach schreiben und sofern das Paket fertig ist wird es auch gleich
übertragen.

von Johann (Gast)


Lesenswert?

Preislich hält sich das auch noch in Grenzen

bei 100 Stück kostet der FT2232H ca. 5,4$ und der FT600 ca. 7,8$

Wenn Du jedoch noch den DDR RAM beim FT2232H hinzunimmst dann ist die
ISB 3 Lösung deutlich günstiger. Auch der Cypress FX2 hat das gleich
Problem das liegt am USB 2.0 Standard. Hier gibt es leider keine
separate RxD und TxD Leitung so wie Du es von der UART umsetzung kennst.
Dies wurde erst wieder mit der USB3.0 eingeführt.

Du must auch kein bedenken haben das der USB 3.0 Chip zu schwer ist von
der Anstererung. Wenn Du willst kannst Du auch nur einen Takt von 50MHz
an den Chip anlegen. Du benötigst ja nicht die vollen 400MByte/s :-)

Es gibt den FTDI FT60X als TF600 und FT601. Der Unterschied ist die
breite des Datenbusses. Beim FT600 ist der Bus 16 Bit breit und beim
FT601 ist der Bus 32Bit breit. Demnach benötigst Du beim FT601 auch nur
die halbe Frequenz.

von -gb- (Gast)


Lesenswert?

Vielen Dank! Jetzt mal ne blöde Frage: Wieviel muss man denn da puffern?
Ich dachte so maximal 100 kByte sollten reichen. Braucht man da mehrere
MBytes? Du sprichst von externem DRAM ...

von Christian R. (supachris)


Lesenswert?

Kommt halt drauf an wie dein Datenstrom aufgebaut ist. Wenn das BULK
ist, kommen die Daten ja immer an, aber kann halt mal etwas dauern,
Windows ist manchmal stark beschäftigt. Wir haben durchaus Pausen von
mehreren 100ms gemessen.

von Gustl B. (-gb-)


Lesenswert?

HM HM. Also der FT232H sieht mir am einfachsten aus, lesen und schreiben
will ich gar nicht, mir reicht wenn ich  dauerhaft ca. 25MB/s zum PC hin
schaffe. Mal gucken ob das klappt und ob da ein kleinerer BlockRAM FIFO
reicht um Verluste zu vermeiden. Vielleicht ist das unter Linux auch
schon besser.

von Ich (Gast)


Lesenswert?

Gustl B. schrieb:
> Vielleicht ist das unter Linux auch
> schon besser.
Unter Linux ist das definitiv besser. Wir haben einem FPGA mit FT2232H
256 MBit SDRAM als Ringpuffer spendiert, damit die Kiste unter Windows
zuverlässig läuft. Für Linux haben die paar k Blockram ausgereicht.

von Gustl B. (-gb-)


Lesenswert?

Krass also deutlich hätte ich mir den Unterschied nicht vorgestellt.
Verwenden werde ich wohl einen dickeren Artix, brauche das BRAM aber
auch für andere Dinge noch, so 100kB für den FIFO sind aber drinnen.

von berndl (Gast)


Lesenswert?

kannst dir ja mal das:
https://github.com/makestuff/libfpgalink/wiki/FPGALink

und das:
https://groups.google.com/forum/#!forum/fpgalink-users

anschauen. Ist 'ne schoene Library, die der Chris da zusammengebastelt
hat. Und im FPGA ist es pures VHDL, geht also mit jedem Baustein. Fehlt
nur die Synchronisation der knapp 50MHz USB CLK in die FPGA CLK Domaene,
sind aber nur ein paar Register mit Handshake...

Laeuft bei mir seit ein paar Jahren mit einem Atlys (Spartan6) sowie
einem RaspberryPi 1 zuverlaessig (Pi schafft so knapp 15MB/sec, PC
muesste 40MB/sec schaffen)

von Christian R. (supachris)


Lesenswert?

Wir haben auch nur 128k oder 256k BlockRam dran und das geht auch unter
Windows schnell und zuverlässig, wir erreichen knapp über 40MB/s im
Mittel, bzw. knapp 300MB/s beim FX3 mit 80MHz Slave Fifo. 100MHz wollte
nicht zuverlässig.  Die mehreren 100ms Pause sind Extremfälle. Wir
arbeiten mit WinUSB und BULK Modus.

von Johann (Gast)


Lesenswert?

Ich habe auch einen Spartan 6 genommen und alle BlockRams für die
Pufferung verwendet. Jedoch ist das einfach sehr wenig was die FPGAs als
Speicher besitzen.

Wenn da mal 100ms Pause ist und das ist wirklich der Extremfall dann
sind das bei 40MB/s 4MBtye Buffer die man benötigt. Es sei denn Du
kannst damit leben das auch mal Daten verloren gehen, da Dein Ringbuffer
so klein ist das er schon nach 5ms der erste mal komplett überschrieben
wird.

Daher solltest Du als 1. klären ist es erlaubt das ab und Zu Daten
verloren gehen. Manchamal ist es auch gut wenn du die Pakete aufsteigend
mit Nummern versiehst um festzustellen ob Pakete verloren gehen. Zudem
ist ein Zeitstempel sehr gut, da man oft den Zeitbezug bei der
Messdatenverarbeitung benötigt.

Der FT60X funktioniert doch von der Ansteuerung sehr ähnlich wie der
FT2232H dann kann man auch gleich USB3.0 verwenden und muss sich über
den Buffer keine Gedanken machen :-)

von Christian R. (supachris)


Lesenswert?

Johann schrieb:
> Der FT60X funktioniert doch von der Ansteuerung sehr ähnlich wie der
> FT2232H dann kann man auch gleich USB3.0 verwenden und muss sich über
> den Buffer keine Gedanken machen :-)

Aber nur in der Theorie. Die volle Geschwindigkeit bekommt man auch bei
3.0 nur wenn man viele Daten am Stück liefern kann, und das sind da noch
viel mehr. Reicht bei 2.0 ein voller Microframe (10 bis 11 512 Byte
Pakete) muss es bei 3.0 schon ein voll gepackter Burst aus 16 Paketen zu
je 1024 Byte sein.

von Gustl B. (-gb-)


Lesenswert?

So, da bin ich wieder.

Mit dem FT232H bekomme ich ca. 31 MB/s hin unter Windows und mit C.
Unter Linux und mit C waren es in einem ersten Test nur 6 MB/s. Warum
ich aber zu Windows gegangen bin ist, dass ich unter Linux nur manchmal
das Gerät öffnen konnte. sprich meistens hab ich das zwar gefunden,
konnte Seriennummer und so lesen, aber
ftStatus = FT_Open(0, &ftHandle);
hat nur sehr selten funktioniert.

Naja, mal weiter stochern und gucken ob die Daten auch ohne Verluste
über die Leitung kommen.

von Gustl B. (-gb-)


Lesenswert?

Also mit einem 1 kByte FIFO fehlen doch einige Daten, ich tippe mal so
auf ein paar Promille. Abes es fehlen nich einzelne Bytes sondern ganze
Blöcke.

von Strubi (Gast)


Lesenswert?

Hi Gustl,

Gustl B. schrieb:
> Unter Linux und mit C waren es in einem ersten Test nur 6 MB/s. Warum

Hast du den FTDIchip per libft2xx für Linux angesteuert? Die ist mir als
nicht sonderlich robust in Erinnerung und machte damals bei mir auch
komisches Zeug, mal war sie schnell, dann wieder lahm. Irgend eine
Timing-Sache. Mit der OpenSource-libftdi kriegt man die Performance nur,
wenn man die Endpoint-Buffer immer schön gefüllt hat und die
Latency-Timer nicht zuschlagen. Bei duplex (read/write)-Geschichten muss
man da ab und an etwas versetzt arbeiten, z.B. erst mal zwei
Frage-Pakete abschicken und erst dann die Antwort auf das erste
einlesen. Dabei muss man die Puffergrösse beim FTDI immer etwas im Blick
behalten.
Sonst sind die 31 MB aber mal doch schon stattlich. Das sollte in Linux
ansich auch hinzukriegen sein, auf jeden Fall per isochronen Handbetrieb
(aber das geht m.W. nicht mit libftdi).

Grüsse,

- Strubi

von Gustl B. (-gb-)


Angehängte Dateien:

Lesenswert?

Hallo, ja ich verwende die libft2xx, unter Windows macht die auch was
sie soll. Aber ... ich habe gerade ein anderes Problem und kann das
nicht so genau lokalisieren:

Also der FT232H gibt eine 60 MHz Clock aus zu der ich synchron die Daten
anlegen muss und so, ok, ausserdem verwende ich sonst im FPGA eine 50
MHZ Clock. Später im Projekt werden 8 1 MSps ADCs ausgelesen und
zusammen mit zwei 11 Bit-Werten zum PC geschickt. Zusammen macht das
also rund 22 Bytes und zwar jede us.

Also hab ich das jetzt alles mal geschrieben samt FIFO. Ich schreibe
also alle 50 Takte der 50 MHz Clock 22 Bytes (= 176 Bits) in den FIFO.

Diese Daten generiere ich vorher so, dass hochgezählt wird. Also das
erste mal haben die 22 Bytes die Werte 0, ... ,21, das nächste mal 22,
... ,43 und so weiter bis dann ein Byte den Wert 255 hat und das nächste
0. Aber immer zusammen als 22 Byte std_logic_vector.

Gut, immer wenn das FIFO nicht leer ist, dann lese ich aus der 60 MHz
Domäne einen solchen 22 Byte Wert. Wenn ich auf den FTDI schreiben darf,
also TXE = '0', dann schreibe ich da nacheinander die 22 Bytes raus.

Auf der Gegenstelle, am PC hab ich dann ein C programm geschrieben das
das einfach alles liest und in eine Datei schreibt, und dann ein Python
Sktipt, das das auf Fehler prüft.
Geprüft wird ob ein neues Byte um 1 größer ist als das vorherige. Und
zwar wenn das neue Byte > 0 ist, also kein Sprung von 255 nach 0
vorliegt.

Und da fallen doch einige Fehler raus. Weil ich nicht weiß wieso, hab
ich ne Zeil lang im Nebel gestochert, mein VHDL editiert und geguckt ob
ich da was machen kann. Im Simulator in der Waveform sieht das immer
ganz gut aus. Aber das hat alles nichts gebracht und ich vermute
irgendwie, dass es aber am FPGA-Teil liegt, denn manchmal wurden auch
ganze 22-Byte Folgen wiederholt gesendet.
Egal, also die Python-Test-Dingens mit Textio in die Testbench gepackt
und siehe da, dort gibt es keine Fehler (ausser am Anfang als ich mal
TXE in der Testbench eine Zeit lang auf '1' habe, aber das liegt an der
Form wie ich auf Fehler Prüfe).

Ich bin also mit meinem sehr sehr kleinen Latinum am Ende.
Wie seht Ihr das? Mache ich irgendetwas offensichtliches falsch? Sieht
es OK aus aber Ihr würdet trotzdem was anders machen?

Ich verwende ein UM232H Modul mit FTDI, einen kleinen Spartan 6 und ISE.

Vielen Dank!

von Gustl B. (-gb-)


Angehängte Dateien:

Lesenswert?

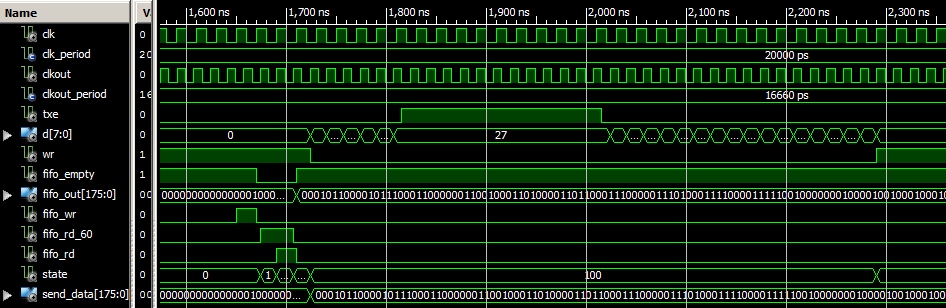

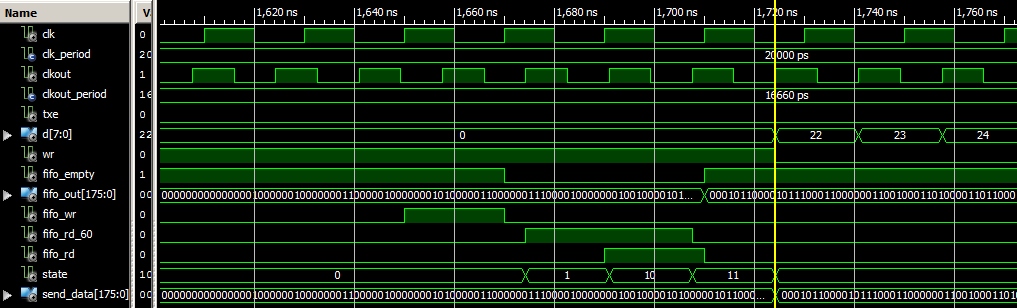

Oh und in der Tat war da ein Fehler:

Die neue Testbench (die macht erratisch ab und zu das TXE für ne Zeit
lang auf '1') wirft bei der alten Hardwarebeschreibung einen Fehler
(wird ausgegeben), und zwar wenn beim letzten zu sendenen Byte (von den
jeweils 22) das TXE auf '1' gegangen ist (also nicht mehr geschrieben
werden darf). Da wird das letzte Byte (und WR) nicht gehalten bis TXE
wieder '0' ist.

Mit der neuen Hardwarebeschreibung ist dieser Fehler weg. Auf Hardware
hab ich das noch nicht getestet, bin gerade nicht zu Hause.

Ein Hoch auf den Simulator!

: Bearbeitet durch User
von Gustl B. (-gb-)


Lesenswert?

Und noch ein Edit: Jetzt konnte ich testen und habe weiterhin Fehler
drinnen. Bin für jede Erkenntnis dankbar!

von Gustl B. (-gb-)


Angehängte Dateien:

Lesenswert?

Männo!

Habe das UM232H von FIDI an einen kleinen Spartan angeschlossen und
erzeuge dort Daten. Es wird immer hochgezählt in dem zu sendenden Byte
und es wird auch simuliert, dass manchmal keine neuen Daten kommen. Das
klappt unter ISE in der Simulation ohne Fehler und auch auf Hardware
ohne Fehler. Ok, manchmal sind in 100 MBytes mal ein oder zwei Fehler,
aber das schiebe ich mal auf die Verkabelung. Wenn ich ohne simulierte
Unterbrechung sende bekomme ich ca. 26 MB/s fast fehlerfrei in Windows.
Also alles schick.

Jetzt hab ich, weil sich in meinem ISE der erzeugte FIFO (das wird eine
Erweiterung zum Vorhandenen) irgendwie nicht einbinden lässt, das mal
auf Artix und VIVADO umgebaut. Also Code ist fast 1:1 erstmal zum
testen, nur die Pinzuordnung wurde angefasst. In der Simulation ist auch
dort alles schick, nur auf der Hardware gibt es massig Fehler ... Board
ist ein Nexys4, das hat leider nur diese PMODs und die sind oft nicht
Clockcapable. Man.

Egal, angehängt habe ich das ISE Projekt. Da scheitere ich gerade daran
den FIFO so einzubinden, dass es dann auch baut.
Wenn man da statt der lx9_FT245_0.vhd die
lx9_FT245_0_20160617_halfrate.vhd verwendet, dann geht alles, aber ohne
FIFO. Jo ich erzeuge da die Bytes sehr umständlich, weil ich dort das
Lesen aus einem FIFO mit einem Takt Verzögerung simulieren möchte.

Vielen Dank für alle Ratschläge!

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
