1. Die reine Versanderdauer meiner letzten Bestellung betrug gerade mal 4 Tage!! Das Packerl kam diesmal nicht über Mettmann sondern via Bremerhafen, der Strohmann hatte einen abweichenden Name. 2. Ich benötigte eine Platine mit den Außenabmessungen 5x5cm mit extra starkem Kupferauftrag, hatte also noch einiges an Freifläche z.V. Zunächst hatte ich in Kicad eine weitere Platine mit ähnlichen Abmessungen auf 5x5 gestaucht und mit meiner Projektplatine in ein Format 10x5 überführt. Dann habe ich mit einem Freewaretool die resultierenden Gerberdaten mit vervielfältigten Fremddaten aus einem Freewareprojekt dergestalt zusammengewürfelt, dass sie sich im Endresultat um 0,2 mm überschnitten. Nachdem der Auftrag zunächst reibungslos akzeptiert wurde, stoppte die Produktion nach 2 Tagen, am nächsten Tag bekam ich eine mail, dass ich zunächst eine gehörigen Mehraufwand honorieren möchte, gepaart mit mehreren Vorschlägen. - Man habe festgestellt, das mein Design aus drei unterschiedlichen Designs zusammengesezt sei. Man habe Verständnis dafür, dass Hobbyisten ihre Kosten möglichst gering halten wollen, aber dafür sei deren Angebot nicht gedacht. Das weiteren wäre das PCB aufgrund von Überschneidungen so nicht zu fertigen. 1. Man könne das Design entzerren und mit Fräskanten versehen, allerdings wäre das resultierende Format größer. Anfallende Kostenfaktoren: - Manuelle Eigriff zur Entzerrung - größeres Format - Fräslinien für Mehrfachdesign 2. Die Überschneidungen liegen augenscheinlich in nicht funktionsrelevanten Bereichen, mit meinem Einverständnis könnten sie das PCB auch innerhalb der vorliegenden Abmessungen mit Fräskanten versehen. Das wäre für mich erheblich günstiger. Für beide Vorschläge gab es aussagekräftige Bildchen mit fetten roten Fräslinien. Ich schrieb dann zurück, dass es sich tatsächlich nur um zwei Designs handeln würde und ich nur eines davon benötige. Die mit Überschneidungen nachträglich hinzugefügten wären nur ein Experiment, um verschiedene Trenntechniken testen zu können, bei 5 Exemplaren hätte ich immerhin 4 Fehlversuche. Sollte eine Fertigung ohne irgendwelche Fräskanten nicht möglich sein, bat ich um Stornierung meines Auftrags. Ich bekam dann eine weitere mail mit Vorschlägen, diesmal war auch mein beabsichtigtes Ergebnis mit enthalten. Nach Bestätigung dieses Deignvorschlags Nummer 5! wurde die Produktion drei Tage später angeleiert. Ausschlaggebend für das Rauspurzeln aus der Produktion waren offensichtlich die Outlines. Das Freeware Konglumerat hatte offensichtklich keine definierte Outline, sondern jedes Einzelteil seine eigene, insgesamt also fünf verschiedene, nicht kongruent. Zumindest lassen deren deren Vorschläge darauf schließen. Der Aufwand, diese nachträglich manuell dort einzufügen wäre IMHO zu hoch.
bianchifan schrieb: > Ausschlaggebend für das Rauspurzeln aus der Produktion waren > offensichtlich die Outlines. Ja, das ist so. Du darfst so viele Designs auf eine Platine packen, solange du die Platine dann nicht auseinanderbrechen kannst. Selbst sägen darfst du dann natürlich. Hatte auch so ein Fall ... 100x100 insgesamt und 2cm² war ein Adapter von 10pol 2.54mm auf 10pol 1.27 und den konnte man abbrechen. Ich hätte zu meinen 17$ nochmal 18$ dafür zahlen müssen. Hab die Zahlung verweigert und die Bestellung wurde gecancelt. Dann hab ich beides getrennt bestellt - 4 lagig 100x100 ohne Adapter und 2 lagig 10x20 ... lolz Hat mich tierisch geärgert.
:
Bearbeitet durch User
Angehängte Dateien:
-
200 KB
Das hier ging ging jedenfalls ohne Probleme durch. Diesmal sogar ohne angetäuschte Drähte zwischen den beiden Designs, allerdings gemeinsame Massefläche. Den Rest erledigt die Proxxon-Kreissäge. Das ging alles rasend schnell, bis es auf deutschem Boden aufgeschlagen ist. Es dümpelt jetzt irgendwo bei DHL rum.
> Ich bekam dann eine weitere mail mit Vorschlägen, diesmal war auch mein > beabsichtigtes Ergebnis mit enthalten. Nach Bestätigung dieses > Deignvorschlags Nummer 5! wurde die Produktion drei Tage später > angeleiert. Das hört sich so an, als hätten sich die Leute dort für einen 5$-Auftrag mehrere Stunden Aufwand gegeben. Respekt an die Chinesen dafür. Ich hatte immer den Eindruck, dass dort mit Sachverstand und Engagement gearbeitet wird. Die sind einfach gut dort. Nein, ich werde von keinem Chinesen oder sonst wem gesponsert
Wieder einmal kam heute ein JLCPCB Paket von weixing wu bestellt am 8.12 und angekommen am 18.12. und das fertig bestückt! 10 Tage für PCB+Assembly+Versand da warte ich hierzulande länger nur auf die PCB fertigung ohne versand und ohne Bestückung
Das gleiche bei mir. 08.12. bestellt. 18.12. angekommen. Und das beim günstigsten Versand. Super Service :)
Bei mir läuft der Europacket Versand aktuell leider etwas schief. Am 23.11. bestellt, am 02.12. versendet und seit dem 04.12. in Köln/Leipzig beim Zoll. Erst heute hat sich (zum ersten Mal seit zwei Wochen) wieder etwas relevantes getan. Ich hoffe ja noch, dass das vor Weihnachten noch etwas wird... Hier mal der Trackinglink für die Interessierten: https://www.dhl.com/en/express/tracking.html?AWB=2859120784
Max G. schrieb: > Das hört sich so an, als hätten sich die Leute dort für einen 5$-Auftrag > mehrere Stunden Aufwand gegeben. Respekt an die Chinesen dafür. bytheway... 5 Platinen kosten nur 2$ :) Ich hatte aber mit extra dicker Kupferlage geordert, das waren 16$! Aufschlag ;) Aufwand wars auf alle Fälle, mag das erste Bild mit den über einandergeschobenen Outlines noch aus der Produktion gefallen sein, die Vorschläge waren es nicht. Da hat sich Susie Long schon Gedanken gemacht.
Meine letzte Bestellung im September dauerte auch nur 10 Tage! Europacket nach Rumänien. Am längsten hat auch das rumdümpeln in Deutschland gedauert. Bin begeistert! Gruss Chregu
Stimmt, ist auch meine Erfahrung, da ist der "Verteiler" in DL etwas lahm.... sârbâtori fericite
Angehängte Dateien:
-
41 KB
Mampf F. schrieb: ........... > Hatte auch so ein Fall ... 100x100 insgesamt und 2cm² war ein Adapter > von 10pol 2.54mm auf 10pol 1.27 und den konnte man abbrechen. Ich hätte > zu meinen 17$ nochmal 18$ dafür zahlen müssen. > > Hab die Zahlung verweigert und die Bestellung wurde gecancelt. > > Dann hab ich beides getrennt bestellt - 4 lagig 100x100 ohne Adapter und > 2 lagig 10x20 ... lolz > > Hat mich tierisch geärgert. das kommt dort anscheinend darauf an wer die datenbearbeitung macht und wie der/die/das geschlafen hat....... ich habs schon paar mal gehabt und die datei einfach unter neuem Namen nochmal hingemailt und schon klappts im Bild mein letzter 4lagen Nutzen (ps gefraesst hab ich selber)
Charly B. schrieb: > im Bild mein letzter 4lagen Nutzen Frage: Beträgt die Abmessung ca. 100x100mm und werden für 2$ (+VK) davon 5St. geliefert?
Angehängte Dateien:
-
120 KB
abmessung ist 4" x 4" und i hatte 10 St bestellt, i meine so 11€ + VK hatte auch schon mal da hat JLC die platinen gefraesst, ansonst wollen sie immer ein haufen Geld weil soooo viele design's auf dem nutzen sind, also fraesse i selber.wuerdedn sie sich da im rahmen halten koennten sie auch fraessen aber nicht f. 30-40€ aufpreis........ f. 2€ gabs (meines wissens) nur 2" x 2" und 5 st (Bild = gerberpreview)
:
Bearbeitet durch User
Angehängte Dateien:
-
190 KB
Bestellt am 20201207 und 16 Tage später sind die bestückten Prints angekommen. Davon waren 6 Tage Transport von Düsseldorf hierher nach AT. Ich hab das erste mal bestücken lassen und bin begeistert. Wer genau schaut sieht, ich hab fälschlicherweise statt SOT23 SOT323 Footprints/Gehäuse für die BAS40 Diodenreihe vorgesehen bzw. die falschen Dioden bestücken lassen. Es gab eine Rückmeldung, dass sie die 6 Dioden nicht bestücken können und ob sie stattdessen 5 leicht verschoben bestücken sollen. Die sind aber trotzdem sauber gelötet. Respekt. Für die 6. baue ich halt eine BAS40W händisch rein. 25 Prints (teil-)bestückt mit dem Hühnerfutter um weniger als 90€ inklusive Versand in etwas mehr als 2 Wochen, finde ich super. Die verwendeten LCSC Partnummern hab ich nun auch in meine Datenbank eingetragen, so geht's nächstes mal noch einfacher. Leider haben sie von meinem EFM32 sowie einigen anderen Bauteilen 0 Lagerstand bzw. gar nicht angelegt und konnten diese deswegen nicht bestücken. Also muss ich selbst auch noch einiges löten. Aber das die meisten Kondensatoren und Widerstände schon mal drauf sind, erleichtert die Sache doch um einiges.
Ich muss zugeben ich finde JLCPCB mittlerweile so semi-toll. Solange man sich innerhalb ihres Angebots bewegt ist alles super. Vor allem der günstige und unkomplizierte Versand nach Deutschland und die doch recht günstigen PCB Preise sogar im chinesischen Vergleich. Allerdings ist das mit der Bestückung so eine Sache bei denen: - Bestückung nur auf grünen Platinen. Alle anderen Farben nicht bestückbar -> WHY? Gerade JLCPCB's Mattschwarze PCBs sehen richtig super aus, wo man bei PCBWay vergleichbar > 80$ bezahlen würde. Bestückung an Bauteilen nur das, was sie 1. gelistet haben und 2. verfügbar haben. Ist mir mal passiert dass ich für ein Projekt einen IC eingeplant hatte, der zum Zeitpunkt des PCB Designs noch verfügbar war und als ich bestellen wollte, war er nicht mehr gelistet bei JLCPCB (sehr ärgerlich). Und Nachlöten von so mini-pitch QFP/QFN auf Boards wo die Hälfte schon vorbestückt ist ohne Stencil macht auch nur so semi-Spaß. Bei PCBWay bezahlt man für ne 10*10cm 4 Layer schwarze PCB mit bestückung von rund 100 SMD Bauteilen schnell mal Größenordnung 200$ (Bauteilkosten außen vor gelassen).
Ralf schrieb: > Allerdings ist das mit der Bestückung so eine Sache bei denen: > - Bestückung nur auf grünen Platinen. Alle anderen Farben nicht > bestückbar -> WHY? Gerade JLCPCB's Mattschwarze PCBs sehen richtig super > aus, wo man bei PCBWay vergleichbar > 80$ bezahlen würde. > > Bestückung an Bauteilen nur das, was sie 1. gelistet haben und 2. > verfügbar haben. Beantwortest Du Dir deine Fragen nicht selbst? Es ist doch klar, dass günstige Preise bei der PCB-Bestückung nur dann realisiert werden können, wenn man die Einrichtungkosen minimiert. Dazu gehören halt fixe Randbedinungen und möglichst wenig Diskussionen mit den Kunden. Du kannst Dir sicherlich auch ein Angebot für die Bestückung von schwarzen PCBs machen lassen. Dann werden es aber bestimmt einen deutlichen Aufschlag geben. Ich finde den Bestückungsservice super und hoffe dass der noch eine Weile erhalten bleibt, da ich vermute dass die aktuellen Preise eher ein Lockangebot sind...
:
Bearbeitet durch User
Schwarze 2 Layer PCBs können übrigens neuerdings auch bestückt werden. 4L & 6L gehen allerdings bislang weiterhin nur in Grün.
Ntldr -. schrieb: > Schwarze 2 Layer PCBs können übrigens neuerdings auch bestückt werden. > 4L & 6L gehen allerdings bislang weiterhin nur in Grün. Das wäre toll. Im Ordertools steht allerdings davon noch nichts?
Tim . schrieb: > Du kannst Dir sicherlich auch ein Angebot für die Bestückung von > schwarzen PCBs machen lassen. Dann werden es aber bestimmt einen > deutlichen Aufschlag geben. 5 Platinen 100*100 zweiseitig kosten 1€64, für alle, versteht sich. Die Farbe kann grün, rot, gelb, blau, weiß, schwarz sein, ohne Aufpreis. Schlimmstenfalls kann das 2 oder 3 Tage länger brauchen. Weiß hatte ich mal, so sauber kann man die nach dem Löten garnicht waschen dass es nicht doch schmutzig aussieht. Bei Schwarz kann ich mich unter dem Mikroskop nicht richtig orientieren weil die Leiterbahnen unsichtbar sind. Ich hatte mal mattschwarz bei der Platine eines Freundes, k.A. wo er die hat fertigen lassen. Ich habe gerade vor den Feiertagen wieder ein Päckchen von JLCPCB bekommen. Das ging rasend schnell, bis es in Deutschland bei DHL aufgeschlagen ist. Bild ist in einem Nachbar-thread. Die boards sind excellent wie immer. Kein Grund zu wechseln. Gerhard ed. Nein, das war dieser thread, nicht die Aislerflut, die gerade am überkochen ist. sry.
:
Bearbeitet durch User
Ralf schrieb: > Bestückung an Bauteilen nur das, was sie 1. gelistet haben und 2. > verfügbar haben. > Ist mir mal passiert dass ich für ein Projekt einen IC eingeplant hatte, > der zum Zeitpunkt des PCB Designs noch verfügbar war und als ich > bestellen wollte, war er nicht mehr gelistet bei JLCPCB (sehr > ärgerlich). Das erste ist eine akzeptable Einschränkung um diese niedrige Preise möglich zu machen, darauf könnte man sich einstellen aber der zweite Punkt ist wirklich sehr ärgerlich.
Ich stelle gerade fest, dass meine Digikey-Bestell-Liste zunehmend rot wird. EOL, oder Lieferung im nächsten Sommer. Was ist da los? Gerhard
Gerhard H. schrieb: > Was ist da los? Weltweit ist Corona los. Es sind viele in Deckung gesprungen und liegen da jetzt seit Monaten. Die Wirtschaft kann man auch nicht "klick" mal wieder an machen. Es fängt doch bei den Rohstoffen an, die haben jetzt ein riesiges Defizit gehabt, sind vielleicht pleite gegangen. Auch wenn die jetzt wieder weiter machen wollen, dann wollen sie auch erst mal wissen ob die anderen ihre Rohstoffe auch abnehmen wollen/können. Das ist jetzt wie ein langer Stau auf der Autobahn, nur dass dieser letztendlich wahrscheinlich über ein Jahr braucht bis er sich wieder vollständig aufgelöst hat. Beliefert werden natürlich auch erst mal die ganz großen Abnehmer, weil man es sich mit denen nicht verscherzen möchte. Wenn sie jetzt viele Komponenten plötzlich auf EOL gesetzt haben, dann sieht es so aus als ob sie ihre Kräfte bündeln müssen um das überstehen zu können.
Ach und - hab ich gelesen^^ - ab nächstes Jahr gibt es eine Kupferfolien-Knappheit. Würde mich nicht wundern, wenn Platinen dann teurer werden.
Mampf F. schrieb: > ab nächstes Jahr gibt es eine > Kupferfolien-Knappheit. Würde mich nicht wundern, wenn Platinen dann > teurer werden. Du meinst nur als Argument um die Preise anzuheben?
Mampf F. schrieb: > Ach und - hab ich gelesen^^ - ab nächstes Jahr gibt es eine > Kupferfolien-Knappheit. Würde mich nicht wundern, wenn Platinen dann > teurer werden. Kann das sein, dass Du das mit Alufolie für Hüte verwechselst?
Angehängte Dateien:
-
19 KB
Mampf F. schrieb: > Ach und - hab ich gelesen^^ - ab nächstes Jahr gibt es eine > Kupferfolien-Knappheit. Würde mich nicht wundern, wenn Platinen dann > teurer werden. Da ist die Frage wie relevant das für die meisten hier wird. Selbst bei 30% Preissteigerung für Platinen (welche eher unwahrscheinlich ist), sind das gerade mal 50ct Aufpreis pro 5 Platinen. Für die Massenfertigung wären 30% Preissteigerung allerdings katastrophal. Tim . schrieb: > Ntldr -. schrieb: >> Schwarze 2 Layer PCBs können übrigens neuerdings auch bestückt werden. >> 4L & 6L gehen allerdings bislang weiterhin nur in Grün. > > Das wäre toll. Im Ordertools steht allerdings davon noch nichts? Nachdem ich meine Gerberfiles hochlade steht das plötzlich da. Ohne Gerberfiles steht weiterhin nur Grün, da hat wohl jemand den Text noch nicht aktualisiert. Siehe Bild im Anhang (das war jetzt beim Versuch ein 4L Board in Schwarz bestücken zu lassen).
ich ärgere mich gerade mit einer Bestellung vom 5.12 per EuroPaket - ist immer noch nicht da, nachdem es mal 10 Tage beim Zoll in Leipzig rumgegammelt ist kommt jetzt DHL nicht weiter und hängt seit 29.12 in Bochum. Meine Bestellung vom 19.12 mit GlobalDirectLine hat die andere schon überholt und ist da. GlobalDirectLine hat immer recht schnell geklappt, aber meine erste Bestellugn per EuroPaket mit Prepaid Tax war ein Rohrkrepierer. Ging nicht anders, weil >100$... Habt ihr bei GLoalDirectLine schon mal Zoll oder EInfuhrumsatzsteuer zahlen müssen? Eigentlich wären die ja ab 22€ fällig, aber bei keiner meiner bisher 4 Sendungen per GLoalDirectLine zwischen 25€ und 50€ fiel irgendwas an. Müsste ich das korrekterweise dann zum Zollamt tragen?! Bin ich in dem Fall der Importeuer oder der Strohmann? Absender ist da ja immer "YunExpress Logistics Co.Ltd", Weixin Wu bei EuroPaket.
:
Bearbeitet durch User
Angehängte Dateien:
-
140 KB
Meine Sendung, die ich oben erwähnt hab, ist noch gerade vor den Feiertagen zugestellt worden. Sie hat aber auch noch einen kleinen Umweg in .de gemacht. Gerhard
Angehängte Dateien:
bei mir auch "Ankündigung" am 14.12... :(
Uiuiui, und ich habe am 17.12. bestellt. Das heisst, das kann auch noch ne Weile dauern... Bei DHL ist es erst angekündigt, obwohl schon seit 27.12. in Deutschland... Gruss Chregu
naja, meine GlobalDirectLine Bestellung vom 19.12 ist schon 2 Tage da...
Angehängte Dateien:
-
360 KB
Am 26.12. insgesamt 5 verschiedene Designs bestellt, 4x 2-Layer und 1x 4-Layer und die 4-Layer Platine auch zum ersten Mal von JLC bestücken lassen. Die 2-Layer Platinen kamen alle in Überlieferung (je 1 bzw. 2 mehr). Bei den bestückten Platinen fällt mir auf das die Spulen für Pick-and-Place ziemlich schief sitzen. Versand war auch spannend, die Produktion war am 31.12. um 1Uhr nachts fertig, wurde trotzdem nicht am gleichen Tag versendet obwohl auf der Webseite steht "vom 1.1. bis 3.1. Feiertag". Paket wurde dann gestern versendet und ist heute angekommen - nicht wundern, ich wohne in China, das dauert jedes Mal weniger als 24h bis Lieferungen ankommen. :)
Thomas F. schrieb: > Bei den bestückten Platinen fällt mir auf das die Spulen für > Pick-and-Place ziemlich schief sitzen. Das könnte auch am Layout liegen. Die Teile schwimmen beim Reflow auf und bewegen sich, wenn die Pads das zulassen. Mag am Gebläse liegen, oder der Transport rappelt, was weiß ich. Oder stehen die Beinchen über die Pads über? Oder: Beim Bestücken "zeitsparende" Parameter eingestellt und die Teile bewegen sich nach der Vermessung. Dafür ist es aber zu gleichmäßig, bei sowas fliegen die Teile eher unkontrolliert über das Board.
Ntldr -. schrieb: > Nachdem ich meine Gerberfiles hochlade steht das plötzlich da. Ohne > Gerberfiles steht weiterhin nur Grün, da hat wohl jemand den Text noch > nicht aktualisiert. > > Siehe Bild im Anhang (das war jetzt beim Versuch ein 4L Board in Schwarz > bestücken zu lassen). Kann es bestätigen. Ich lasse gerade schwarze Boards bestücken. Scheint soweit alles i.O. zu sein. Der Versand mit Europacket scheint in Deutschland immer ewig zu brauchen. Ich probiere es jetzt mal mit Fedex. Die Bestellung lag bei unter 23EUR.
Europacket scheint etwas Glücksspiel zu sein. Eine Bestellung vom 23.11. (am 02.12. versendet) war erst am 23.12. hier. Eine weitere Bestellung vom 17.12. (am 22.12. versendet) war dann schon am 29.12. hier. Ich hab jetzt einfach mal Global Direct Line ausprobiert mit ein paar Platinen die mir nicht ganz so wichtig sind. Mal sehen was das wird.
Ich hatte zum Glück erst einmal mit solchen schwarzen Boards zu tun. Furchtbar, da sieht man überhaupt nicht, wo welche Verbindungen hin gehen. Man kann höchstens noch hoffen, dass man die Höhenänderung durch die Kupferbahnen sieht. Ich weiss nicht, welche Argumente es vielleicht dafür geben mag, mir reicht die schlechte Sichtbarkeit um das nicht haben zu wollen.
Uli S. schrieb: > Ich hatte zum Glück erst einmal mit solchen schwarzen Boards zu tun. > Furchtbar, da sieht man überhaupt nicht, wo welche Verbindungen hin > gehen. Man kann höchstens noch hoffen, dass man die Höhenänderung durch > die Kupferbahnen sieht. > Ich weiss nicht, welche Argumente es vielleicht dafür geben mag, mir > reicht die schlechte Sichtbarkeit um das nicht haben zu wollen. Oh, oh, da habe ich wohl einen Fehler gemacht.Ich habe mir schwarze Platinen bestellt (einzig, weil ich dachte, dass die schick ausschauen, vor allem weil die Platine nicht eingebaut wird). Am 30.12. bestellt und heute Nacht um 4 Uhr kam die Nachricht, dass die Platinen verschickt sind. Bin ich mal gespannt, wann die da sind. Das letzte mal waren es gerade 2 Wochen nach Bestellung bis ich die in der Hand hatte...
Hallo, so verschieden sind die Geschmäcker. Weiß und schwarz sieht edel aus, eben weil man die Leiterbahnen nur im Lichtspiel sieht. Müßt ihr die wirklich sehen? Man hat doch einen Schaltplan vor sich? Wer es dunkel haben und dennoch Leiterbahnen sehen möchte, sollte bei JLCPCB blau bestellen. Das ist ein dunkelblau, Leiterbahnen sieht man wie bei rot noch genügend hell durch.
Beim Neuaufbau mag das egal sein, aber was ist, wenn du so ein Teil mal reparieren musst.
Hallo, wir reden doch hier über eigene Platinen. Da habe ich immer einen Schaltplan davon. Da weiß ich wo ich messen muss. Die Platine guckt man vorher grob durch ob Leiterzüge weggebrannt sind o.ä., da reicht auch bei schwarz die Platine im Licht etwas zu kippen. Danach misst man alles durch und bei Auffälligkeiten guckt man sich den Leiterzug im Licht nochmal genauer an. Ich sehe da kein Problem. Zudem es sich alles um max. 10x10cm Platinen handeln wird. Mit gelb, rot und blau sieht man die Leiterzüge gut.
Ich hatte mal ein schwarzes Evalboard von TI und wollte an zwei schwarze ESD-Dioden Größe 0402 (oder 0201?) Lackdraht anlöten. Selbst mit viel Licht hatte man Mühe die Dioden zu finden. Am Ende sind die Dioden runtergeflogen, damit ich mich an den verzinnten Pads orientieren konnte.
Ich werde mal Bilder posten, wenn mein schwarzes und bestücktes PCB ankommt.
Angehängte Dateien:
-
120 KB
Chregu schrieb: > ich habe am 17.12. bestellt ...und ist gestern angekommen. Einige Positionen waren nicht vakuumeingeschweisst und wiesen einige Kratz- und Schleifspuren auf. Vor allem bei kleinen Printen scheint beim Ausfräsen die Kontur zu leiden, siehe Anhang, Printe mit 16mm * 15mm. Gruss Chregu
Aeh... nein, KiCad, von JLCPCB. Sollte es mit EasyEDA sein? Gruss Chregu
Angehängte Dateien:
Hallo, ein paar Vergleichsbilder von mir. Das untere linke ist matt weiß und daneben matt schwarz. Beides von JCLPCB. Darüber weiß und schwarz von elecrow. Das gelbe und rote sind auch von elecrow. Das Blaue rechts oben ist von JLCPCB. Wenn man weiß und schwarz etwas kippt sieht man die Leiterzüge. Bei der matten dann am wenigstens.
:
Bearbeitet durch User
Chregu schrieb: > Aeh... nein, KiCad, von JLCPCB. Sollte es mit EasyEDA sein? > > Gruss Chregu Habe ich das jetzt verwechselt? Ich dachte EasyEDA stellt Platinen her. Nein doch nicht. :-) Das Layoutprogramm spielt für die Platinenproduktion keine Rolle.
Ahhhh! Ja genau! EasyEDA ist das JLCPCB-eigene Layoutprogramm im Browser.
Habe auch schonmal schwarze Platinen bei JLCPCB bestellt. Das matte-schwarz sieht schon sehr edel aus muss ich zugeben. Für Matt-Schwarz zahlt man bei anderen chinesischen PCB Herstellern einen deutlichen Aufpreis...
Angehängte Dateien:
-
180 KB -
1,1 MB
Hier das Ergebnis meiner schwarzen PCBs. Anscheinend nutzen sie ein schwarzes Kernmaterial mit halbtransparentem Lack. Man kann die Verbindungen mit bloßen Auge gut erkennen. Sieht wirklich sehr edel aus. Kann ich uneingeschränkt weiter empfehlen, zumal man diese PCBs ja auch bestücken lassen kann. Zum Vergleich noch einmal ein älteres schwarzes PCB von einer anderen Firma unter den gleichen Beleuchtungsbedingungen. Hier kann man wirklich nix erkennen. p.s.: 0.8mm PCBs mit Perforation wie auf dem Bild kann man gut mit einer Schere zerschneiden. Ist eine gute "legale" Methode, um kleine breakout-boards auf dem gleichen Nutzen unterzubringen. Zumindest wurde es nicht beanstandet. pp.s.: Bestellung war am 27.12, Lieferung heute mit Europaket. Allerdings hat das Tracking dieses mal versagt. Das Paket ist laut Tracking noch beim Re-Distributor. Ich hatte Parallel eine Bauteilebestellung per Yun-Express, die zwei Tage eher da war.
:
Bearbeitet durch User
ich hatte jetzt eine negative Erfahrung mit dem SMT-Service. Wollte ein Board mit SAMD21 MCU machen und hab mal eine Testserie mit 2 Stück bestellt. 3 Wochen später war der out of stock und auf Nachfrage... wird er auch nicht mehr bestellt. Ich hab dann gefragt wie ich denn erkennen kann dass eine Rolle sozusagen nur noch abverkauft wird.. keine wirklich Antwort bekommen, man soll halt schauen ob auf Lager und dann zügig bestellen. Welche Alternativen gibts für SMT für kleine Stückzahlen? Ich bin auf dem SAMD21 festgelegt
Tja, dass ein Chip nicht mehr nachbestellt wird it natürlich doof und dann wohl Pech. Alternativen: - mehr bestellen, so dass es für jlpcb Sinn macht sich ne Rolle hin zu legen - wo anders bestücken lassen - selber drauf löten
mehr: hab ich gefragt, ob sie den ggf. für mich bestellen wenn ich größere Stückzahlen ordere. Hab mal 200 in den Raum gestellt. Trotzdem ein hartes "No, sorry Sir". Selbst bestücken, ist klar. Ich bin dafür a nicht gut ausgerüstet und b auch nicht so geschickt. Hab gerade https://www.cnospcb.com gefunden. Die sourcen auch die Teile. Die Maske für die PCBs erinnern mich stark an JLCPCB die kommen bestimmt aus der sellben Fab. 50$ Setup sind natürlich mehr als praktisch 0 bei JLCPCB, aber wenn man die Ptototypen selbst bestückt und dann nur die Kleinserie dort machen lässt könnte das hinhauen. Muss mal ein Quote machen, bin gespannt was die für die Parts aufrufen und was sonst noch so an Kosten dazukommt.
:
Bearbeitet durch User
Vielleicht wollen die sich bei vielen Teilen auch auf eine einzige Bauform beschränken. Hast du mal gefragt, ob eine der anderen Gehäuseformen des µCs nachbestellt werden kann?
@Dom S Wie viel zahlst du dann für so eine Serie (Bestückt) mit 200 Platinen?
Angehängte Dateien:
-
260 KB -
160 KB
Weil die Überschrift ja heißt: " Erfahrungen mit Platinen von JLCPCB / EasyEDA". Am 30.12.2020 bestellt, heute angekommen (und natürlich gleich bestückt). Aufdruck ist (aus meiner Sicht der Dinge sehr schön geworden) und Leiterbahnen sind sauber. Kleinstes Via ist 0,15mm. 10 Stck. waren nicht ganz 18 Euro mit Porto. Gruß JJ
Dom S. schrieb: > Hab gerade https://www.cnospcb.com gefunden. Die sourcen auch die Teile. > Die Maske für die PCBs erinnern mich stark an JLCPCB die kommen bestimmt > aus der sellben Fab. Das glaube ich nun eher nicht, weil die Maske überall ähnlich aussieht. Aber. Ich habe beim vergleichen festgestellt, dass cnosbcp beim Stencil Vorteile hat. Gerade für den Kellerbastler, weil das scheinbar kleiner ist und weniger wiegt, damit auch beim Versand nicht so reinhaut. Ich hatte einmal bei JLCPCB Platine mit Stencil bestellt. Das haute wegen Größe und Gewicht beim Versand ziemlich rein, in Relation gesehen. Die Platine war vielleicht 5x10cm. Das Stencil hat maximale Größe. Habe ich dann eh zerschnitten zum rackeln. Bei cnospcb steht 10x10cm und auch nur 150g statt 900g. Das gehört bei der nächsten Platine getestet. :-) Die wird sowieso mehr SMD Anteil haben wo sich das lohnt. Darum Danke für den cnospcb Tipp.
Veit D. schrieb: > Ich hatte einmal bei JLCPCB Platine mit Stencil bestellt. Das haute > wegen Größe und Gewicht beim Versand ziemlich rein, in Relation gesehen. > Die Platine war vielleicht 5x10cm. Das Stencil hat maximale Größe. Habe > ich dann eh zerschnitten zum rackeln. Du kannst bei JLCPCB auch einfach die Option "Customized size" beim Stencil anwählen. Dann schneiden die den Stencil einfach nach Vorgabe zu und die Versandkosten bleiben auf Platinenniveau.
Hallo, die Möglichkeit habe ich übersehen. Damit fällt viel Hartfaserpappe weg und damit weniger Gewicht. Vielen Dank. Gut wenn man über sowas redet. :-)
:
Bearbeitet durch User
Hallo ins Forum, bevor es losgeht - ich weiß ja, dass meine Frage eigentlich beim JLCSupport besser aufgehoben wäre, aber da habe ich die schon mehrfach gestellt und - wie das bei der interkulturellen Kommunikation eben so ist - immer noch keine klare Antwort bekommen. Die "Capabilites" auf der JLC-Homepage sind zwar umfangreich, aber was Via-Größe angeht eben unklar. Unter "Advanced Options" findet man "0.45mm" als Standard. "0.2/0.4", was dann einen Aufpreis kostet. Was bedeutet das nun? "0.2/0.4" => 0,4mm Bohrerdurchmesser + 0,1 "Wandstärke" des Plating => 0,2 Innendurchmesser des fertigen Vias!? => wie groß ist dann noch der Ring um das Via? "0.45" => 0,45mm Bohrerdurchmesser ? => kann kaum sein, denn wegen 0,05mm Unterschied Aufpreis zu verlangen wäre eigenartig. => daher wohl eher 0,45mm Innendruchmesser des Kanals/Platings.... ...wie groß ist dann die Wandstärke / Plating-Dicke bzw. wie groß ist der Bohrerdurchmesser? ...und welchen Außendruchmesser bekommt dann der Ring um das Via? Es wäre toll wenn hier jdm Licht ins Dunkle bringen könnte. Evtl. hat ja einer eine KiCad-Vorlage bzw. Übersicht der passenden Einstellungen für "JLCPCB-aufpreisfrei" "JLCPCB-aufpreispflichtig" und würde die hier posten / uploaden... ;-) Vielen herzlichen Dank schon mal Gruß S.
Was bitte ist an den Werten, die da sogar mit Bildchen erklärt werden nicht zu verstehen? Du gibst den Enddurchmesser an, und der darf 0.2 sein wenn du 4 Lagen hast, 0.3 für 2 Lagen. Der Außendurchmesser muss 0.6 sein bei 2 Lagen, bei 4 darfst du auf 0.45 runter. Über die Platingdicke musst du dir keinen Schädel machen (wie bei jedem anderen Hersteller auch), das weiß der schon selber. Also stell 0.3 Drill und 0.15 Restring ein und ab geht's als kostenloser 2-Lagen-Job.
Dom S. schrieb: > ich hatte jetzt eine negative Erfahrung mit dem SMT-Service. > Wollte ein Board mit SAMD21 MCU machen und hab mal eine Testserie mit 2 > Stück bestellt. 3 Wochen später war der out of stock und auf > Nachfrage... wird er auch nicht mehr bestellt. > Ich hab dann gefragt wie ich denn erkennen kann dass eine Rolle > sozusagen nur noch abverkauft wird.. keine wirklich Antwort bekommen, > man soll halt schauen ob auf Lager und dann zügig bestellen. > > Welche Alternativen gibts für SMT für kleine Stückzahlen? Ich bin auf > dem SAMD21 festgelegt smart-prototyping.com wäre noch zu empfehlen. Allerdings kann man da nicht wie bei JLC die Teile online auswählen, sondern du bekommst einen Mitarbeiter zugeteilt der sich um dein Projekt kümmert. Insgesamt auch teurer, dafür keine Einschränkung bei der Bestückung.
Veit D. schrieb: > Dom S. schrieb: >> Hab gerade https://www.cnospcb.com gefunden. Die sourcen auch die Teile. >> Die Maske für die PCBs erinnern mich stark an JLCPCB die kommen bestimmt >> aus der sellben Fab. > > Das glaube ich nun eher nicht, weil die Maske überall ähnlich aussieht. > Aber. Ich habe beim vergleichen festgestellt, dass cnosbcp beim Stencil > Vorteile hat. Gerade für den Kellerbastler, weil das scheinbar kleiner > ist und weniger wiegt, damit auch beim Versand nicht so reinhaut. > > Ich hatte einmal bei JLCPCB Platine mit Stencil bestellt. Das haute > wegen Größe und Gewicht beim Versand ziemlich rein, in Relation gesehen. > Die Platine war vielleicht 5x10cm. Das Stencil hat maximale Größe. Habe > ich dann eh zerschnitten zum rackeln. > > Bei cnospcb steht 10x10cm und auch nur 150g statt 900g. Das gehört bei > der nächsten Platine getestet. :-) Die wird sowieso mehr SMD Anteil > haben wo sich das lohnt. > > Darum Danke für den cnospcb Tipp. JLC bietet eine API Funktion um selber ins PCB Business einzusteigen. :) Nunja, die Webseite möglichst gleich zu gestalten wegen dem Wiedererkennungseffekt ist ja auch nicht ungewöhnlich.
wollte mal wieder ein paar Platinen bestellen, das mache i schon seit jahren bei JLCPCB aber irgendwie werden "die" immer teurer und auch "unfreundlicher". da i sehr kleine Platinen machen sind auf einem Nutzen mehrere versch. Platinen, dazu erstelle ich immer eine Fraesskontur mit Haltestegen, da i ueber 10 Jahren in der Leiterplattenherstellung gearbeitet habe weiss ich wie sowas auszusehen hat, anfangs wurden die Platinen auch gefraesst, spaeter sollte ich dann 30-40 $ aufpreis dafuer bezahlen was absolut unrealistisch ist (i will jetzt nicht das wort abzocke verwenden) f. ca. 30 Sekunden mehr Fraesszeit....., dank eigener Portalfraesse kann i es selber erledigen, auch wurde in letzter zeit "rumgezickt" weil diverse designs auf der 100 x 100 mm² sind troz der anweisung die Platine "am Stueck" zu ferigen, rest mache ich. Heute wollte ich wieder 10 Platinen bestellen, sollten in gelb sein aber ueber 50$ AUFPREIS dafuer....., jetzt reichts ...........
:
Bearbeitet durch User
Charly B. schrieb: > da i sehr kleine Platinen machen sind > auf einem Nutzen mehrere versch. Platinen Steht doch eindeutig in deren Geschäftsbedingungen, dass dies extra kostet. Problem? Charly B. schrieb: > aber ueber 50$ AUFPREIS Willst du 50$ Skonto? Die machen Ihre Geschäft eben genau damit viele Aufträge recht problemlos zusammenzufassen, Extrawürste kosten da natürlich. Wer braucht schon gelbe PCBs?
A. K. schrieb: > Steht doch eindeutig in deren Geschäftsbedingungen, > dass dies extra kostet. Problem? Ja. Leiterplatten haben einen sg. m² Preis. Bei jlcpcb ausgewiesen mit 63,-USD für 2 Lagen (Grün). Das ist bereits exorbitant viel... aber gut. 5 x 100*100 kosten demnach 3,15 USD usw. @Charly B Gelb ist eine Sonderfarbe. Somit ist ein Aufpreis gerechtfertigt und keine Abzocke. Am besten bestellst du anderswo. Auf deren Fantasiepreise kann sich niemand einstellen. Mal so, mal anderes. @A. K. 5 x 100cm² wurden angeboten. Deren Inhalt geht jlcpcb einen feuchten Dreck an...
:
Bearbeitet durch User
@Jens M. Vielen dank für die schnelle Antwort. Was an den Angaben mit Bildchen nicht zu verstehen ist? Hier nur drei von mehreren Beispielen für 4 Lagen..: Via to Via Clearence ist 0,254mm. So wie die Bemaßung in den Bildchen eingetragen ist würde das bei dem angegebenen Mimimum Annular Ring eines PTH von 0,3mm mm bedeuten, dass sich die beiden Annular Rings der Vias berühren würden. (evtl. wird ja ein Via auch nicht als PTH verstanden, ok..!?) Aber hier: Hole to hole clearance(Different nets) = 0,5mm: Zusammen mit dem Mimimum Annular Ring PTH = 0,3mm bedeutet das ebenfalls, dass sich die Annular Rings der beiden PTHs um 0,1 mm überlappen ! => Different nets sind das dann wohl nicht mehr! oder: Die Minimum Clearance von PTH_to_Track = 0,33mm. Zusammen mit dem Mimimum Annular Ring PTH von 0,3mm bedeutet das, dass zwischen Außendurchmesser des Pads um das PTH und dem Track nur noch 0,33mm - 0,3mm = 0,03mm frei bleiben würden => kann ich mir kaum vorstellen.. Zumindest widerspricht das dem ebenfalls angegebenen Pad to Track Abstand von 0,2mm. Diese 0,2 mm klingen zwar plausibel, aber damit ist doch dann die "PTH to Track"-Angabe sinnlos...? ...also klare Angaben sehen meiner Meinung nach anders aus, sorry Evtl. sind diese wirren Angaben aber auch "Geschäftsmodell", damit man erst mal bestellt und später noch den Aufpreis nachzahlen muss, denn aus den hochgeladenen Daten mit 0,2/0,4-Vias wird die Option nicht automatisch zugewählt. Die Platinengröße wird aber übernommen - also ist zumindest eine gewisse "Datenauswertung" bei der Angebotserstellung mit drin. Zurück zu meiner Frage: Bei einer 4-lagen Platine bedeuten die 0,2/0,4mm Aufpreis. Dass ich bei 4 Lagen aufpreisfrei bleibe muss das Via also innen 0,45mm haben und mit dem Minimum Annular Ring von 0,3 bedeutet das dann, dass ich bei KiCad ein Via mit 0,45+2*0,3 => 1,05/0,45 verwenden muss? ...oder was konntet Ihr für (kleinere) Einstellungen verwenden ohne dass ein Aufpreis fällig wurde? Danke nochmal Gruß S. P.S.: was sind denn die eigentlich dann die 0,4 beim aufpreisfplichtigen 0,2/0,4-Via? Denn als Min. Via diameter für Multilayer wird ja 0,45 genannt...
A. K. schrieb: > Charly B. schrieb: >> da i sehr kleine Platinen machen sind >> auf einem Nutzen mehrere versch. Platinen > > Steht doch eindeutig in deren Geschäftsbedingungen, dass dies extra > kostet. > Problem? wie auch Richard schreibt haben Leiterplatten einen m² Preis, was ich da "draufpacke" ist meine Sache solange ich die Spezifikationen einhalte, alles andere ist abzocke, basta! > > Charly B. schrieb: >> aber ueber 50$ AUFPREIS > > Willst du 50$ Skonto? > Die machen Ihre Geschäft eben genau damit viele Aufträge recht > problemlos zusammenzufassen, Extrawürste kosten da natürlich. > Wer braucht schon gelbe PCBs? Gegenfrage : wer braucht dein Geschwafel hier ? ps. A. K. war schon da um negativ zu bewerten..........
:
Bearbeitet durch User
Angehängte Dateien:
-
170 KB

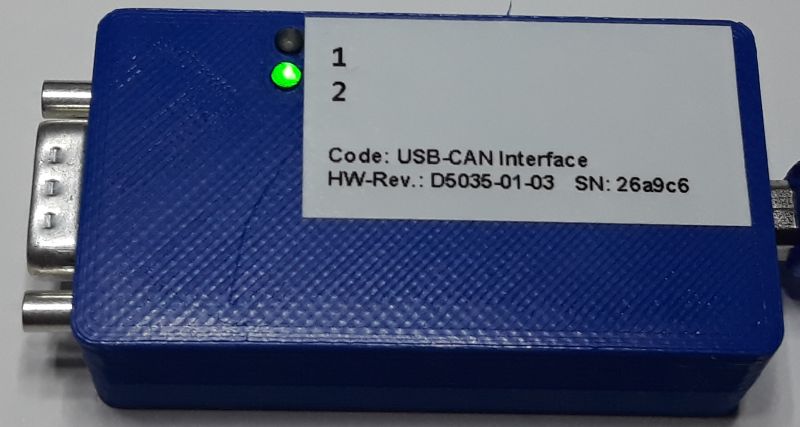

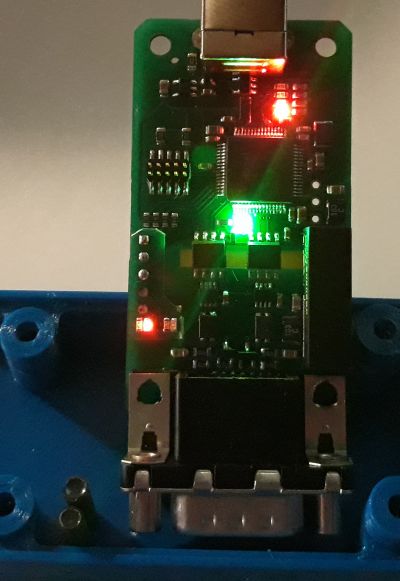

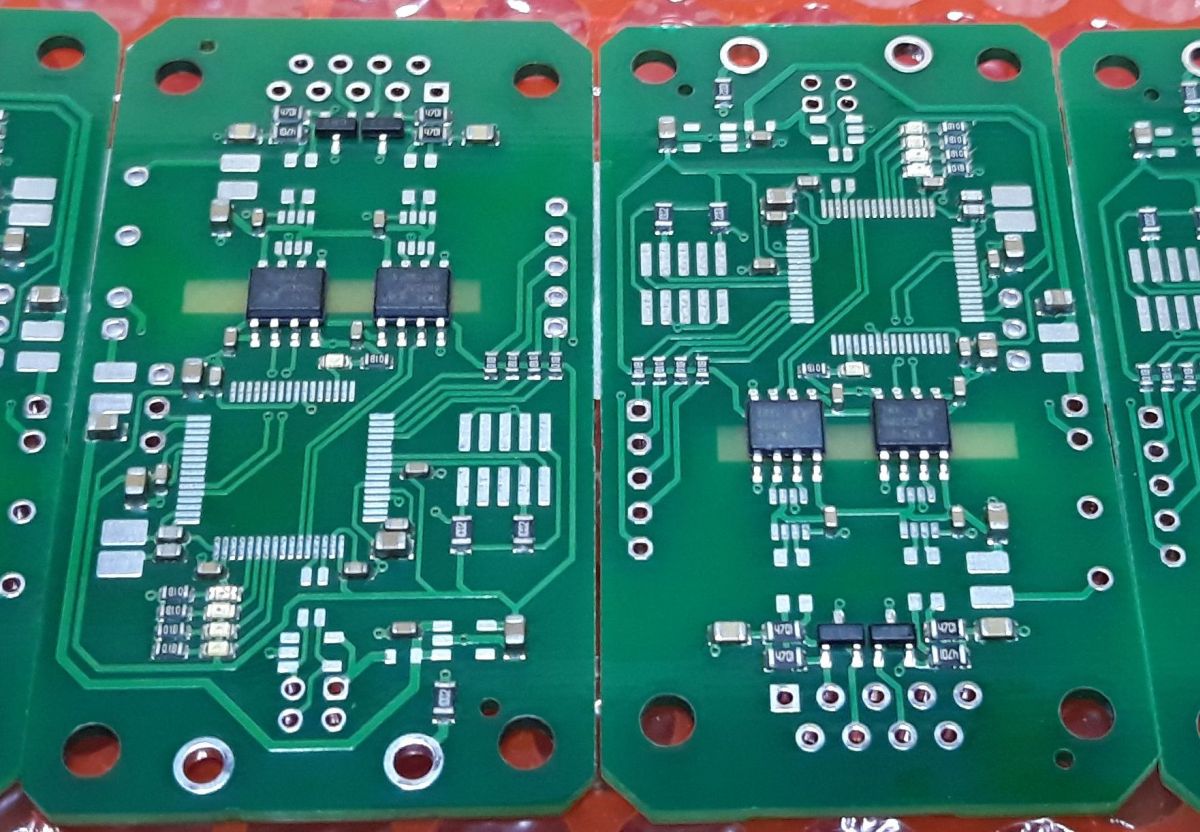

Ich habe heute die ersten bestückten Platinen von JLCPCB erhalten und ich wünschte nur, die könnten mir noch mehr Teile bestücken. Bestellt am 21.02., 10 Stück für $64 inklusive Versand und Mehrwertsteuer. Jeweils 45 Teile weniger von Hand zu löten, das schafft was. Wenn ich zwei Positionen aus dem erweiterten Sortiment weg gelassen hätte wäre das auch noch $6 günstiger geworden. Warum die zum Beispiel keine ARM SWD Stiftleisten haben ist mir echt ein Rätsel, ein paar der anderen Teile kann ich in der nächsten Revision der Platine vielleicht noch ersetzen. Edit: die haben sehr merkwürdige Ideen wie die Teile zu drehen sind in der CPL Datei, aber zum Glück gibt es die Vorschau. Ich musste den Bestell-Vorgang allerdings fünf Mal machen bis alles gepasst hat, nur die LEDs waren sofort richtig.
:
Bearbeitet durch User
Rudolph R. schrieb: > Warum die zum Beispiel keine ARM SWD Stiftleisten haben ist mir echt ein > Rätsel Was genau verstehst du unter "ARM SWD Stiftleisten"?
Mampf F. schrieb: > Was genau verstehst du unter "ARM SWD Stiftleisten"? Wahrscheinlich 2x5 1.27 SMD
Sheldon G. schrieb: > Evtl. sind diese wirren Angaben aber auch "Geschäftsmodell" Sagte ich bereits. Ein paar Witzbolde verstehen das nur noch nicht.
Rudolph R. schrieb: > Edit: die haben sehr merkwürdige Ideen wie die Teile zu drehen sind in > der CPL Datei, aber zum Glück gibt es die Vorschau. Ja, lange Zeit waren auch nach dem Export aus deren eigenem Tool EasyEDA die Teile im Preview verdreht. Es wurde beim Review allerdings immer kommentarlos korrigiert.
Bastelmensch schrieb: > Mampf F. schrieb: >> Was genau verstehst du unter "ARM SWD Stiftleisten"? > Wahrscheinlich 2x5 1.27 SMD Genau, den haben sie nicht, auch nicht im erweiterten Sortiment. LCSC hat sowas natürlich schon, zum Beispiel C150517. Mich selber würde ja ein Adapter nicht stören, aber das Teil ist OpenSource und das ist schon ein Vorteil wenn man direkt mit zum Beispiel einem JLink Edu Mini drauf kommt, ohne das man noch eine Platine benötigt.
Ist euch eigentlich schonmal aufgefallen, dass JLCPCB ab sofort auch diverse Through-Hole Komponenten bestückt?
Ja, und in der Bauteilsuche kann man jetzt endlich "Lagernd" ankreuzen.
THT ist auch sehr günstig, man bezahlt eine einmalige Gebühr von $3.5 und danach für jede Lötstelle $0.02. Allerdings hat die reine SMD Bestückung preislich etwas angezogen. Hier bezahlt man jetzt pro Lötpad auch nochmal $0.0015 zusätzlich. Aber gut - ist immer noch sehr sehr billig. Ich habe mal die Library durchgesehen und hier hat sich extrem viel getan. Sind jetzt diverse Konnektoren (z.B. USB, Screw-Terminals, Audio-Jacks) und viele Header im 2.54mm und 2.00mm Format da. Ich bin grad mit dem Support am abklären wie es mit der Pinanzahl bei den Headern aussieht. JLCPCB hat viele Headerleisten nur in 40-pin Leisten gelistet (vermutlich wird es so eingekauft). Mal sehen ob die das auf Wunsch auf beliebige Pinanzahlen kürzen. Die Preise für Header und Screw-Terminals sind halt unschlagbar. Bei Mouser bezahlt man für ein Standard 5mm Pitch Screw-Terminal locker mal 70 Cent bis 1€. Bei JLC teilweise für unter 10ct zu haben..
Test schrieb: > Die Preise für Header und Screw-Terminals sind halt unschlagbar. > Bei Mouser bezahlt man für ein Standard 5mm Pitch Screw-Terminal locker > mal 70 Cent bis 1€. Bei JLC teilweise für unter 10ct zu haben.. Die Unterschiede dürften dabei in der Haltbarkeit, im Kontaktmaterial und in der Temperaturbeständigkeit liegen. Solange das Produkt nur auf dem Labortisch spielen muß, ist das sicher unerheblich...
Also ich habe die Bestätigung von JLCPCB -> Sie schneiden male oder female headers auf Wunsch auf die exakt benötigte Größe zurecht.
Keine Ahnung ob das schon mal erwähnt wurde, es schadet aber nicht das öfter zu erwähnen. Passt auf wenn Ihr Platinen mit Chemisch Zinn Oberfläche bestellt, die Dinger oxidieren beim Zuschauen. Dagegen hilft zum Beispiel Lötlack SK10 von Kontakt Chemie. Zumindest früher mal hat der sich allerdings mit der Zeit durch die Dose gefressen (vermutlich durch die Dichtung), keine Ahnung ob das immer noch so ist, für gelegentliche Anwendung ist die kleine Dose also besser, die Sauerei ist dann einfach kleiner... Falls jemand ein Alternativ-Produkt kennt das sich nicht durch die Dose frisst, bitte melden. Ich bestelle immer mit HAL, die kann man zig Jahre ohne Probleme lagern. Meine Platinen ein paar Beiträge weiter oben habe ich von JLCPB bestücken lassen und mir ist nicht gleich aufgefallen das die in Chemisch Zinn ausgeführt sind, ich hatte auch HASL ausgewählt. Die erste habe ich am Montag bestückt, war okay, über die Woche in Betrieb genommen, läuft inzwsichen, kein Problem mit der Bestückung durch JLCPCB. Heute habe ich 4 weitere Controller bestücken wollen und das war schon ganz schön hässlich, so trotz Flussmittel-Gel. Bei den restlichen Platinen werde ich wohl den größeren Teil der Pads verzinnen müssen um das sauber löten zu können.
Hast du ein Bild? Da ich immer ENIG nehme (will aber zurück) ist mir das nicht aufgefallen (dafür aber Black Pad`s)...
Wie kann es sein, dass du HASL bestellst, die sich aber darüber hinweg setzen? Das steht so auch nirgends auf der Seite.
Ein Bild ist ja ein wenig weiter oben: https://www.mikrocontroller.net/attachment/495791/20210306_154323_small.jpg Das fällt nicht sofort auf, ist eben verzinnt. Die Oberfläche ist aber sehr glatt und fängt wie ich heute gemerkt habe an sich gegen Löten zu wehren. Warum die das gemacht haben? Keine Ahnung, beim Bestellen mit Bestücken gibt es noch zusätzliche Einschränkungen und der Prozess läuft insgesamt holpriger ab. Ich habe noch ein kleines Platinchen bestellt und da steht in deren DFM Analyse echt sowas drin: "The orientation of the component does not match the pad" Dabei sind da nur LEDs auf der Platine, die können das also im Grunde nur raten, die sind aber auch alle richtig herum. Das betrifft auch nur 8 von 16 LEDs, 6 von der einen Sorte, 2 von der anderen. Vorgeblich sind auch 3 der 16 0603 Footprints zu klein. Das ist aber vier Mal das gleiche Design in eine Platine gepackt, da die unter 20x20 mm keine Bestückung machen. Dazu zwei Bilder, "Original Part Placement" und "Corrected Part Placement". Mit exakt identischer Ausrichtung. Keine Ahnung was deren KI da so treibt, aber die braucht mehr Training. Ich habe auch gerade gesehen das in den Produktions-Daten für die Platine HASL drin steht, da werde ich gleich mal einen "Quality Complaint" machen.
Ja, bitte reklamieren, damit bei denen ein Lerneffekt eintritt. Ich werde demnächst auch etwas in Auftrag geben und dann darf das nicht passieren. Ich werde das dann auch so in den Kommentar bei Bestellung reinschreiben. Wie verpacken die die bestückten Platinen eigentlich? Werden Antistatik-Tüten verwendet?
G. Puckert schrieb: > Wie verpacken die die bestückten Platinen eigentlich? Werden > Antistatik-Tüten verwendet? Nein, das war in rosa bubble-wrap eingewickelt und auch nicht verschweißt. Das rosa Zeug ist ja vielleicht sogar leitfähig und das hat mich jetzt auch nicht wirklich gestört. Für den Transport außer Haus sollte man Schirm-Beutel benutzen, die silbernen die eben nicht komplett leitfähig sind, das bekomme ich aber auch deutschen Lieferanten nicht beigebracht. Naja, ich habe ja fast nur Widerstände und Kondensatoren auf der Platine, zwei Mal das einzige IC das sie da hatten, 5 LEDs und eine Diode. ESD ist da eher unkritisch.
Naja, steht ja sogar drauf. Rosa ist "static dissipative", d.h. ein Funken geht da durch... Die rosa Tüten laden sich bloß nicht auf, wenn sie an anderen rosa Tütchen reiben. Aber wenn man da noch anderes Platikzeug hat... ist das ggf. ungünstig. Die grauen Tüten sind "static shielding". Die wären ok, aber sind natürlich teurer. :P

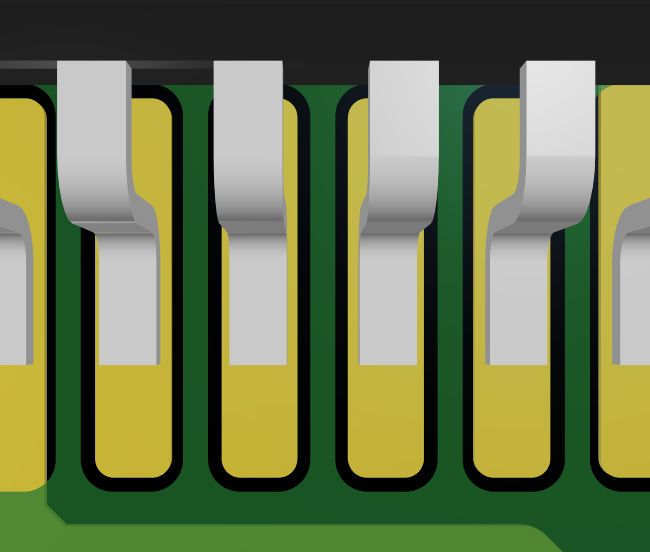

Mal ne Frage - wie sind eure Erfahrungen bzgl Soldermask zwischen 0.5er Pitch Lötpads? Laut den Capabilities min. 0.05 offset für die Soldermask und minimum clearance zwischen den Cu-Pads 0.2mm für solder mask zwischen den Pads. 0.2 abzgl. 2x 0.05 macht 0.1 minimum soldermask. Das ist nach allem was ich lese schon sehr sportlich für LPI. Leider war in meinem letzten Design wieder keine solder mask zwischen den Pads, aber das war meine Schuld, ich hatte im KiCad noch ein minium solder mask widtrh von 0.254 drin :(
Angehängte Dateien:
-
100 KB -
27 KB
Da ich einen Controller mit 0,5mm Pitch verwende kann ich das direkt beantworten. Meine Platine hat wie geplant Lötstopplack zwischen den Pins. Die Solder Mask Expansion Rule steht auf 2mil, also 0,0508mm. Die Pads sind 0.3mm breit. Also rein rechnerisch sind die Stege nur 0.0984mm breit. Wenn man jetzt das Foto mit dem CAD Bild vergleicht, dann sind sehen die Stege auf dem Foto breiter aus. Ich habe nur leider keine unbestückte Platine hier. Was ich aber auch mal sagen muss, die werden immer besser, nicht nur ist der Versatz vom Lötstopplack auf dieser Platine sehr klein, die Bohrungen für die VIAs haben praktisch keinen Versatz. Also die Qualität der Platinen ist schon gut.
Dom S. schrieb: > Leider war in meinem letzten Design wieder keine solder mask zwischen > den Pads, aber das war meine Schuld, ich hatte im KiCad noch ein minium > solder mask widtrh von 0.254 drin :( Ich stelle bei KiCad (im Board-Setup) immer 0 für Solder-Mask-Clearance ein und bekomme dann auch immer schöne Stege.
Mampf F. schrieb: > Ich stelle bei KiCad (im Board-Setup) immer 0 für Solder-Mask-Clearance > ein und bekomme dann auch immer schöne Stege. Die Frage ist halt was der PCB Hersteller daraus macht, wenn es nicht seinen Design Rules entspricht.
René F. schrieb: > Mampf F. schrieb: >> Ich stelle bei KiCad (im Board-Setup) immer 0 für Solder-Mask-Clearance >> ein und bekomme dann auch immer schöne Stege. > > Die Frage ist halt was der PCB Hersteller daraus macht, wenn es nicht > seinen Design Rules entspricht. Das Kleinste, was er kann^^
Wie ich eben bei JLCPCB sehe, gibt es min. 5 Stück. Was macht der Bastler mit den übrigen 4 Stück?
Heinz A. schrieb: > Was macht der Bastler mit den übrigen 4 Stück? Als Bierdeckel nehmen und sich freuen, dass fünf Stück in China immer noch um eine Größenordnung günstiger sind als die EUR 99,- für eine Eurokarte, die in DE jahrelang als Schnäppchen galten.
an interessierte Nachbauer abgeben. Ansonsten... in die Restekiste.
Angehängte Dateien:
-
130 KB

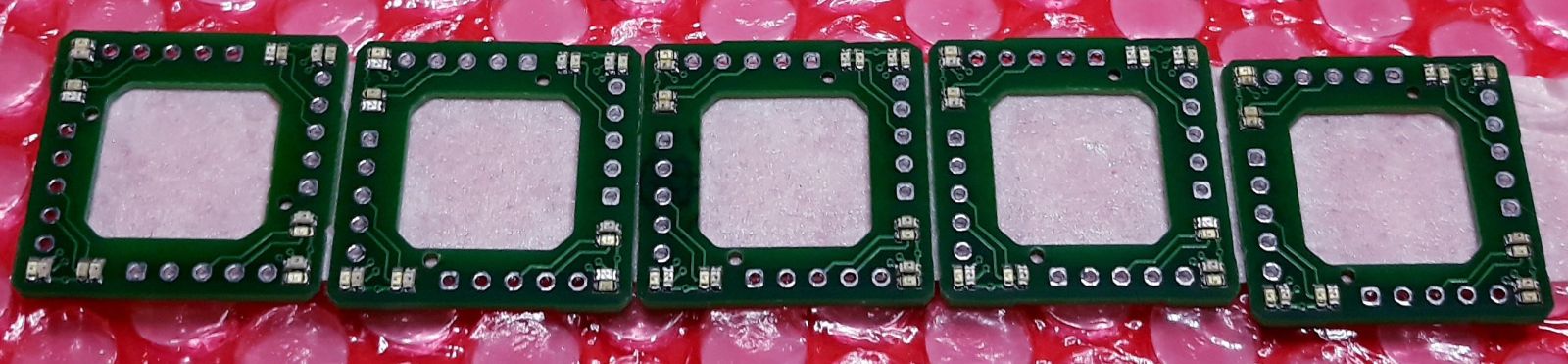

Ich habe gerade die nächsten Platinen erhalten. Bestellt am 10.3. und heute schon hier, echt sehr nett. EuroPacket DDP, $2 für die Platinen, $10.84 für die Bestückung inklusive den LEDs, $11.82 Versand - da ist die Mehrwertsteuer drin versteckt, $0.50 Paypal Gebühren und -$8 Discount durch einen Coupon, waren $17.16 zusammen. Paypal hat €15,09 abgebucht. Ach ja, sind auch nur 1,2mm dick. Das sind eigentlich jeweils 4 Platinen, beim Bestellen habe ich aber festgestellt, das die mit 8,5mm x 15,5mm nicht gefertigt werden können, JLCPCB nimmt den Auftrag erst ab 20mm x 20mm an. Nach ein wenig probieren habe ich einfach vier Stück im Kreis angeordnet. Die Tooling-Löcher hatte ich auch nicht berücksichtig, zum Glück haben sie einen Platz dafür gefunden und die liegen jetzt auf zwei Schnitt-Kanten. :-) Das Loch kommt über den Platinen-Umriss zustande, in der Übersicht wird die Fläche in der Mitte auch mit dargestellt. Das Ding ist ein Patch für die Platine weiter oben, ursprünglich habe ich Dual-LEDs verwendet und einen Stecker, jetzt bin ich auf Lichtleiter gewechselt. Das kostet zwar ein paar Cent mehr, ist aber erheblich weniger Arbeit und der Deckel lässt sich jetzt einfach so abnehmen. In der nächsten Revision der Platine wird das dann integriert. Die LEDs die ich benutzt habe sind C72043 (grün) und C2286 (rot), die sind übel hell für 0603 und 1k Widerstand an 3,3V. Jetzt muss ich erstmal schauen wie ich so einen Schnipsel da reingefummelt bekomme. :-)
Rudolph R. schrieb: > Schnipsel Also wirklich. Von den Dingern bin ich jetzt schwer begeistert, das hätte dir doch jeder inländische Hersteller als super-sonder-Technologie um die Ohren gehauen. Zeig gerne ein Foto wie die eingebaut werden!
Rudolph R. schrieb: > (...) $11.82 Versand - da ist die Mehrwertsteuer drin versteckt, Hast Du eigentlich irgendeinen Beleg bekommen, dass Mehrwertsteuer bzw Einfuhrumsatzsteuer entrichtet wurde? Üblicherweise steht das ja auf der Rechnung.
Rudolph R. schrieb: > Ich habe gerade die nächsten Platinen erhalten. > > Bestellt am 10.3. und heute schon hier, echt sehr nett. > > EuroPacket DDP, $2 für die Platinen, $10.84 für die Bestückung inklusive > den LEDs, $11.82 Versand - da ist die Mehrwertsteuer drin versteckt, > $0.50 Paypal Gebühren und -$8 Discount durch einen Coupon, waren $17.16 > zusammen. Warum nimmst du bei der Summe nicht einfach Global Direct Line? 15€, das ist Umsatzsteuer- und Zollfrei! Soul E. schrieb: > Rudolph R. schrieb: > >> (...) $11.82 Versand - da ist die Mehrwertsteuer drin versteckt, > > Hast Du eigentlich irgendeinen Beleg bekommen, dass Mehrwertsteuer bzw > Einfuhrumsatzsteuer entrichtet wurde? Üblicherweise steht das ja auf der > Rechnung. Bei mir war da nichts ausgewiesen. Es gibt aber einen Hinweis, dass man sich per Mail melden soll, wenn man da was braucht. Wenn man es im geschäftlichen Verkehr benötigt, fährt man wahrscheinlich mit einer Verzollung durch DHL oder Fedex besser.
Rudolph R. schrieb: > JLCPCB nimmt den Auftrag erst ab 20mm x 20mm an. Ich habe schon kleinere PCBs dort fertigen lassen. (Signalschild für TT-Modelbahn) Aber ohne bestücken. Vielleicht liegt es daran. Schon gut zwei Jahre her, kann auch sein das es sich geändert hat.
Andre schrieb: > Rudolph R. schrieb: >> JLCPCB nimmt den Auftrag erst ab 20mm x 20mm an. > > Ich habe schon kleinere PCBs dort fertigen lassen. (Signalschild für > TT-Modelbahn) > > Aber ohne bestücken. Vielleicht liegt es daran. Ja. Bestücken erst ab 20x20. Sonst geht auch kleiner.
Angehängte Dateien:
-
130 KB -
31 KB -
200 KB -
49 KB -
43 KB -
43 KB -
44 KB -
44 KB

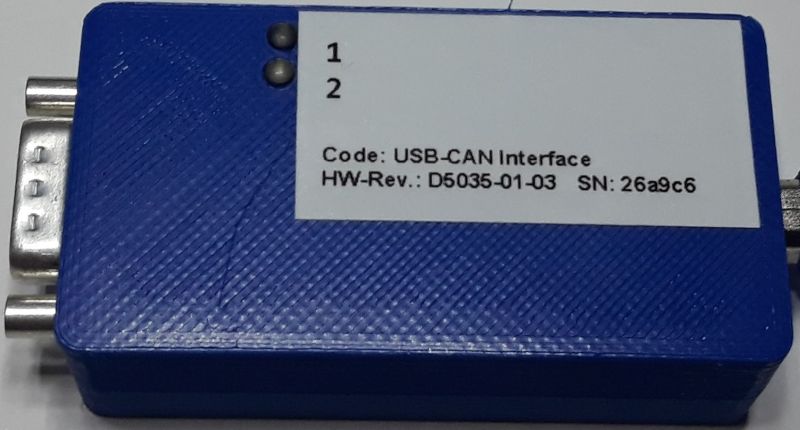

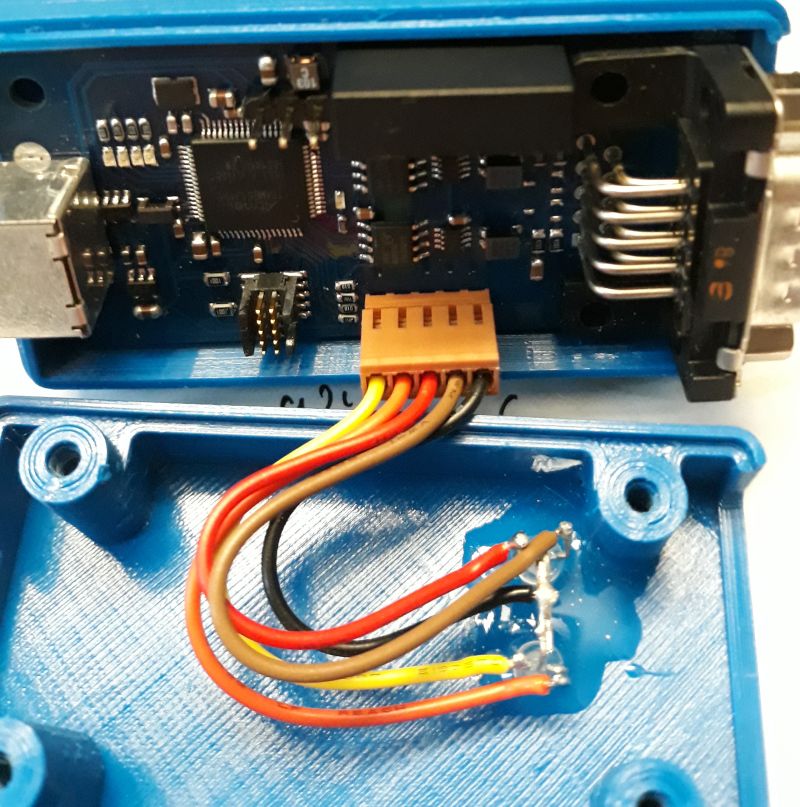

Okay, hier mal ein Satz Fotos dazu, das hat soweit alles funktioniert. Mir ist gerade noch aufgefallen das die Debug-LEDs so hell sind, dass die durch das gedruckte Gehäuse strahlen... Das erste Bild ist wie ich das eigentlich geplant hatte. Um das Platinchen aufzulöten habe ich eine 4pol Stiftleiste durchgesteckt und das 5. VIA mit Lötzinn gefüllt, danach dann die anderen vier. Und zur Sicherheit noch mal die VIAs von der Unterseite aufgefüllt. Um die Lichtleiter habe ich jeweils noch Schrumpfschlauch, das reduziert zum einen den Lichteinfall von der Seite, zum anderen halten die so besser im Gehäuse. Soul E. schrieb: > Hast Du eigentlich irgendeinen Beleg bekommen, dass Mehrwertsteuer bzw > Einfuhrumsatzsteuer entrichtet wurde? Üblicherweise steht das ja auf der > Rechnung. Nein, das wird noch nicht extra ausgewiesen, zum Glück kann mir das egal sein, denn bis hierher ist das alles Hobby. Dom S. schrieb: > Warum nimmst du bei der Summe nicht einfach Global Direct Line? > 15€, das ist Umsatzsteuer- und Zollfrei! Zum einen hätte die Freigrenze ohnehin schon entfallen sollen, das wurde jetzt nur verschoben. Zum anderen ist Zoll dann überhaupt nicht mehr mein Problem, sprich das kann auch nicht im Zoll hängen bleiben. Edit, das ist übrigens das hier: https://github.com/RudolphRiedel/USB_CAN-FD
:
Bearbeitet durch User
Angehängte Dateien:
-
51 KB

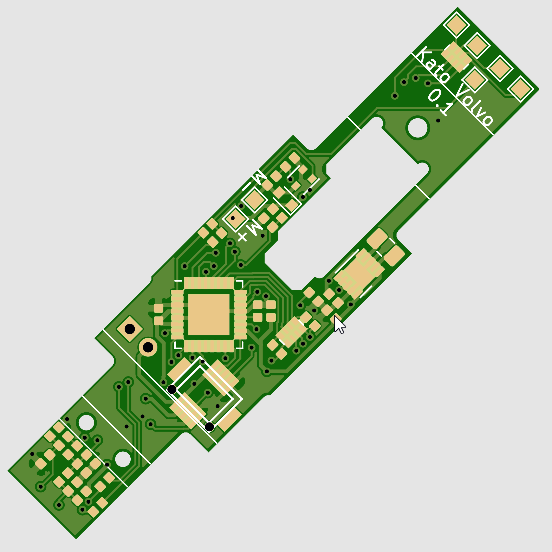

Dom S. schrieb: > Andre schrieb: >> Rudolph R. schrieb: >>> JLCPCB nimmt den Auftrag erst ab 20mm x 20mm an. >> > Ja. Bestücken erst ab 20x20. Sonst geht auch kleiner. Tipp: Da JLCPCB das kleinste umhüllende Rechteck parallel zu x/y-Achse als Maßstab nimmt: Wenn es knapp unter den 20x20 mm^2 liegt, die Platine um 45 Grad drehen. Dann sollte sich auch 15x15 mm^2 bestücken lassen - ich habs mit ca. 50x17 mm^2 erfolgreich getestet. (das ist ein Fahrgestell für einen Spur-N-LKW mit integriertem Decoder nach der Idee und dem Schaltplan von www.opencarsystem.de) Viele Grüße, Heiko
oder macht gleich ein kleines Panel mit mousebites, dann hat man auch die Tooling Holes im Rahmen. Wo haben sie denn bei deinem Fahrgestell die Holes platziert?
Dom S. schrieb: > Wo haben sie denn bei deinem Fahrgestell die Holes platziert? Oben rechts in die Massefläche unter die 0.1 und unten links über das linke Loch. Bei der nächsten Version würde ich wohl versuchen, die ohnehin vorgesehenen Löcher als Tooling Holes zu definieren. Klar, ein kleines Panel ist eine gute Alternative, wenn die Stückzahlen noch passen. Ich hatte auch zuerst einfach "Ohren" drangemacht. Da diese Platine auch nur 1mm dick ist, hätte man die auch recht einfach abschneiden können. Viele Grüße, Heiko
Na, die vier Platinen im Kreis anzuordnen war schon okay, ich brauchte ohnehin ein paar mehr von den Dingern. Getrennt habe ich die mit einem Seitenschneider, die zwei Löcher für die Produktion wurden ja freundlicherweise auf meinen Schnittkanten gebohrt und die Platinen sind mit 1,2mm ein wenig flacher.
Angehängte Dateien:
-
20 KB

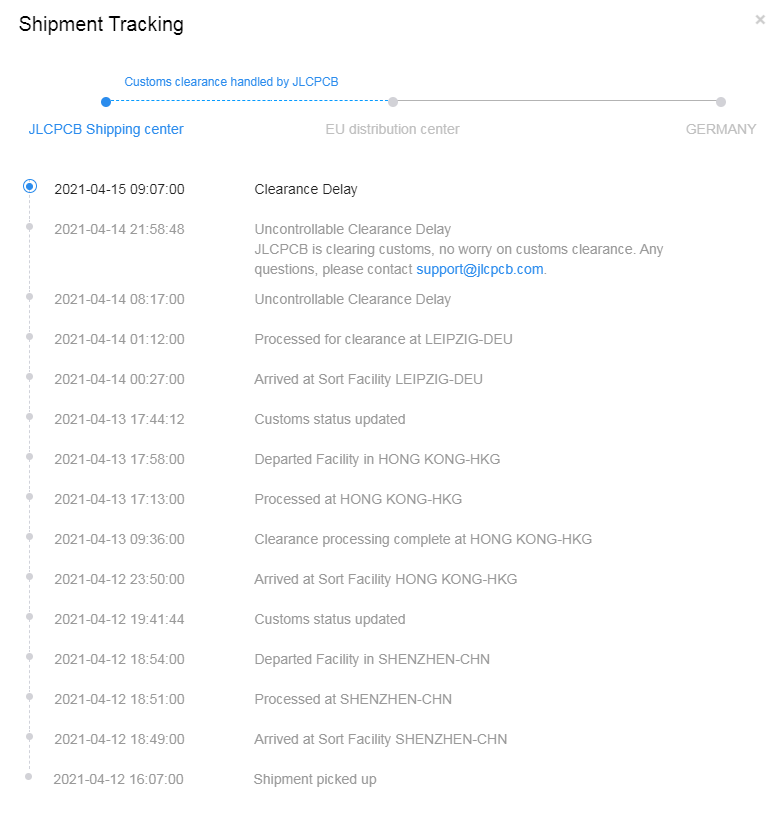

Sieht wohl so aus, als ob sich JLCPCB Probleme mit dem Zoll eingefangen hat. Jemand ähnliche Probleme gehabt von euch bisher?
Max schrieb: > Sieht wohl so aus, als ob sich JLCPCB Probleme mit dem Zoll eingefangen > hat. > Jemand ähnliche Probleme gehabt von euch bisher? Das passiert beim Europacket häufiger mal. Hatte teilweise eine Woche Verzögerung.
ja, letztes Jahr im Dezember bestellt. Mit euro packet, Vorverzollt. Hing auch wochenlang in Leipsch, mit dem gleichen "uncontrollable clearance delay. Lag wohl an erhöhtem Aufkommen zu xmas. Gab aber kein grunds. Problem mit dem Zoll.
Ich hatte bisher mit Global Direkt Line nie Probleme. Was ist der Vorteil von Euro Paket? Warum wird das genutzt?
Ok danke, ich hatte mich nur etwas gewundert. Habe inzwischen echt viel bei JLCPCB bestellt und mit dem EuroPaket wirklich nie Probleme gehabt. Versand war immer super schnell. ist jetzt das erste mal mit clearance-delay. Sieht aber so aus als ob es der Zoll grad verbockt oder ob JLC etwas falsch versteuert hat im Voraus. Don't know..
Für meine Bestellung vom 8.4.21 bekomme ich keine tracking information. Beim Bestellvorgang war irgendwo ein Kleckerbetrag für anteilige UsSt. angegeben, der taucht aber in der Rechnung nicht explizit auf. Normalerweise funktioniert alles richtig gut, und diese Bestellung ist ja auch noch nicht aus dem Ruder gelaufen. Gerhard
Ich muss gerade erleben, dass JLCPCB anscheinend einen Teil meiner Adresse vergessen hat. Und jetzt kann es angeblich DPD von DE nicht ausliefern, weil z.B. nicht mal die Postleitzahl drauf steht. Ich meine die haben meine Daten irgendwie in eine neue Datenbank transferiert, zumindest das Webinterface dazu ist anderes. Die Postleitzahl ist dort zwar noch immer richtig eingetragen, aber jetzt hab ich diese noch zusätzlich auch in die Address Line 2 eingetragen, damit eine vollständige Shipping Address rauskommt. Also achtet darauf bei Neubestellungen. Unnötig zu erwähnen, dass es früher, also vor der Umstellung bei JLCPCB, immer gestimmt hat und auf den Päckchen die korrekte Adresse drauf war.
Andre schrieb: > Ich hatte bisher mit Global Direkt Line nie Probleme. Was ist der > Vorteil von Euro Paket? Warum wird das genutzt? Global Direcht Line geht nur bis 100 USD. Darüber geht unverzollt nur DHL oder Fedex (recht teuer, weil auch noch handling gebühren dazu kommen) Oder eben Verzollung durch JLC miteuro packet mit moderaten Versandkosten.
:
Bearbeitet durch User
Dom S. schrieb: > Andre schrieb: > >> Ich hatte bisher mit Global Direkt Line nie Probleme. Was ist der >> Vorteil von Euro Paket? Warum wird das genutzt? > > Global Direcht Line geht nur bis 100 USD. > Darüber geht unverzollt nur DHL oder Fedex (recht teuer, weil auch noch > handling gebühren dazu kommen) > Oder eben Verzollung durch JLC miteuro packet mit moderaten > Versandkosten. Ah, ok. Meine Bestellungen liegen eher bei 10-20€. Danke.
Ich habe auch wieder bestellt. Für die Platine haben sie 4 Tage, für den Stencil 2 Tage Produktionszeit angegeben. Jetzt ist die Platine versandt worden, die Schablone noch nicht. Ist das normal?
Richard B. schrieb: > Ich habe auch wieder bestellt. Für die Platine > haben sie 4 Tage, für den Stencil 2 Tage Produktionszeit angegeben. > Jetzt ist die Platine versandt worden, die Schablone noch nicht. > > Ist das normal? Hatte ich so noch nicht. Bei mir wurde immer alles zusammen losgesendet. Aber gut, vielleicht wird es dann in ihrem "EU Center" dann zusammen verpackt.
Andre schrieb: > Ich hatte bisher mit Global Direkt Line nie Probleme. Was ist der > Vorteil von Euro Paket? Warum wird das genutzt? ...neben der Wertgrenze: Es wird (wenn Incoterms DDP) von JLC importiert, d.h. keiner erwartet von mir irgendwelche CE-Erklärungen oder RoHS-Zertifikate. Bei "einzelnen" Platinen, unter Einfuhrabgabengrenze, habe ich das idR auch nicht genutzt, aber bestückt oder viele Platinen hier vom Zollamt abzuholen ist mir zu riskant. Und wenn ich 15-25 Euro "Kapitalbereitstellungsprovision" oder "Verzollservicegebühr" sparen kann, dann tue ich das. Andi B. schrieb: > Ich muss gerade erleben, dass JLCPCB anscheinend einen Teil meiner > Adresse vergessen hat. Und jetzt kann es angeblich DPD von DE nicht > ausliefern, weil z.B. nicht mal die Postleitzahl drauf steht. Hab ich mit Elecrow gehabt. Das Paket liegt wahrscheinlich immer noch im nächsten DHL-Verteilzentrum. DHL konnte mir sagen wo es liegt, sie konnten mir sagen, was auf dem Paket fehlt (nämlich Straße+Hausnummer, stattdessen stand 2x PLZ+Ort drauf) aber sie konnten das nicht korrigieren. Dazu müsste der Versender einen Nachforschungsauftrag stellen, und DHL Asia hat denen erzählt, der Empfänger müsste. Tja, win some, lose some. MfG, Arno
Max schrieb: > Jemand ähnliche Probleme gehabt von euch bisher? ja, meine letzte Bestellung über EuroPacket lag mehr als 10 Tage beim Zoll. https://www.dhl.de/de/privatkunden/dhl-sendungsverfolgung.html?piececode=9760702534 Laut verschiedenen anderen Foren sind lange Wartezeiten beim Zoll aktuell leider normal.
Wieder reingefallen. 4 Lagen mit Schablone & DHL Express. 2 Pakete für Versand vermerkt, noch nicht abgeholt. Seit 3 Tagen...
An der Zollgrenze von 150€ ändert sich doch nichts, lediglich die bisherige Mwst. Freigrenze wird am 1.Juli auf 5€ gesenkt. Ich hab gelesen, dass die Post da 6€ Gebühr fürs abkassieren will. Sobald die auch noch Zoll kassierens solls sogar 26 oder 28€ sein.
Sven B. schrieb: > Max schrieb: >> Jemand ähnliche Probleme gehabt von euch bisher? > > ja, meine letzte Bestellung über EuroPacket lag mehr als 10 Tage beim > Zoll. > https://www.dhl.de/de/privatkunden/dhl-sendungsverfolgung.html?piececode=9760702534 > > Laut verschiedenen anderen Foren sind lange Wartezeiten beim Zoll > aktuell leider normal. Na klingt ja vielversprechend.... Bei uns in der Firma (5k Angestellte am Standort), aktuell durch Corona aber nur ca. 2k funktioniert die Post auch nicht richtig, seitdem in der Firmeninternen Poststation (alleine dort ca 20 Leute) ein Coronafall war. Warte auch schon die ganze Woche Firmenintern auf ein Paket, das eigentlich seit Dienstag da sein sollte..
In 6 Wochen wirds sicher wieder besser. Ich denke, die Überlastung kommt von der unseligen EU-Idee die Einfuhrfreigrenze auf 5€ zu senken. Und das verschärft wird durch den Umstand, dass viele Läden zwangsweise zu sind. Wenn mans eh bestellen muss, es in Deutschland 30€ kostet, in China aber vielleicht nur 10, wo wird mans denn dann wohl bestellen.
Uli S. schrieb: > Wenn mans eh bestellen muss, es in Deutschland 30€ kostet, in China aber > vielleicht nur 10, wo wird mans denn dann wohl bestellen. Dazu kommt dass man oft keine Wahl hat. Viele Dinge kann ich in D einfach nicht bestellen oder der Preisunterschied ist so horrend dass man nicht darüber nachdenken muss. Das Paradebeispiel sind ja die hier behandelten PCBAs. Aber auch andere Dinge wie Kabel, Stecker, manche ICs usw. Da hat man dann nur die Wahl zwischen GB, USA oder China. Deutschland Fehlanzeige.
Angehängte Dateien:
-
26 KB

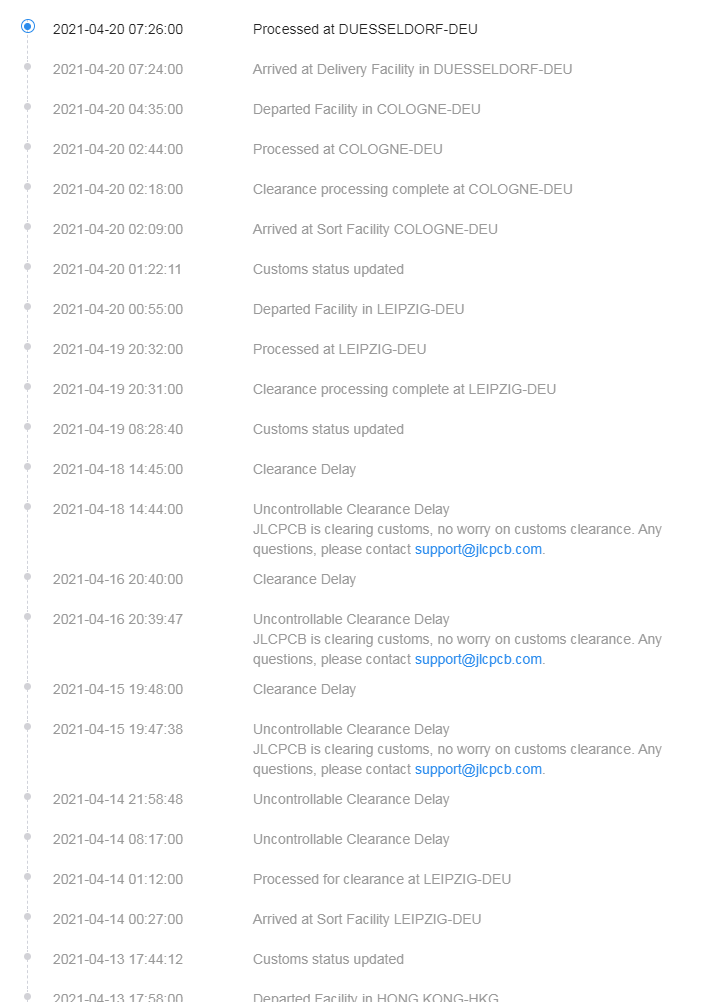

Max schrieb: > Sieht wohl so aus, als ob sich JLCPCB Probleme mit dem Zoll > eingefangen > hat. > Jemand ähnliche Probleme gehabt von euch bisher? FYI -> Zoll ist nun durch. Hat sich zum Glück nur um ein paar Tage verzögert.
Zu meiner Bestellung vom 8.4. habe ich nichts mehr gehört. Das wurde zwar wie üblich in 2 Tagen gefertigt und dann versandt, aber es gibt keinerlei tracking information. Die angekündigten 8-10 Transporttage wären wohl morgen vorbei. Das tracking von China sollte nichts mit unserem Zoll zu tun haben.
Zu meiner letzten Sendung gab es jetzt auch keine tracking info. Dafür eine Benachrichtigung von DHL, dass die Sendung vom Importeur elektronisch angemeldet sei. Das war letzten Freitag, Lieferung ist angekündigt für Do. Der Zoll hat diesmal wohl recht schnell abgefertigt.

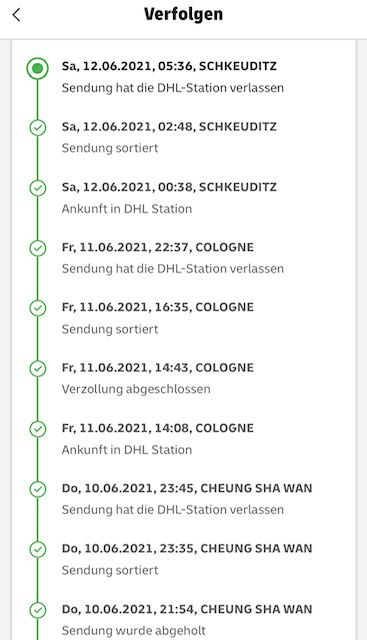

Puh, bei mir war das jetzt ein Rekord (DHL Express). 4 Lagig ENIG mit Schablone in 7-8 Tagen (inkl. WE!).
Meine Platinen vom 8.4. sind vorhin von der Post abgeliefert worden. Absender ist Patac GmbH in Ratingen. Bleibt also halbwegs im Rahmen. Gerhard
:
Bearbeitet durch User
Gerhard H. schrieb: > Absender ist Patac GmbH in Ratingen. ein Zwischenhändler oder was ist das? Hat das irgendwelche Auswirkungen auf die Versandkosten?
Gerhard H. schrieb: > Absender ist Patac GmbH in Ratingen. welche Versandart? Bei mir war bisher bei GlobalDirect Line Yun Express und bei EuroPaket Herr Wu oder Weixing Wu.
Bisher war das bei mir auch immer Mr. Wu. Es kam als DHL-Paket; ursprünglich Europaket.
:
Bearbeitet durch User
Die Firma Patac, Zitat: "Amtsgericht Düsseldorf HRB 78260 26.07.2016: HRB 78260: PATAC GmbH, Düsseldorf, c/o Sonnenberg Services, Sternstr. 67, 40479 Düsseldorf. Gesellschaft mit beschränkter Haftung. Gesellschaftsvertrag vom 18.05.2016. Geschäftsanschrift: c/o Sonnenberg Services, Sternstr. 67, 40479 Düsseldorf. Gegenstand des Unternehmens: Die Entwicklung sowie Einzel- und Großhandel mit Modulen aus Kunststoffen und Metall, CNC Werkzeugmaschinen, sowie der Im- und Export von Waren aller Art, insbesondere von Maschinen und Anlagen sowie Rohstoffen der Modulproduktion, ferner die Erbringung von technischer Beratung sowie Kundenservice zu den vorgenannten Zwecken. Stammkapital: 50.000,00 EUR." Ist offensichtlich ein Importeur für dieses und jenes der nun JLCPCB mit ins Programm genommen hat. Es gibt keine Webseite und auch kein offizielles Telefon, bei Nachfragen über den Verbleib von Sendungen innerhalb Deutschlands muß man den support von JLCPCB kontaktieren. Was alles in allem bei mir immer hervorragend funktioniert hat. Dafür das DHL eine Woche von Düsseldorf bis Braunschweig benötigt können die nix.
ja, aber warum macht man das? sind dann die Versandkosten weiterhin >20Euro?
Die Gesamtkosten waren ca. 20€, inclusive 10 Platinen 100*100 mm und stencil. Den Stencil habe ich auf 13*13 cm reduziert, das senkt die Versandkosten. Importeur mit Programm ist wohl zu hoch gegriffen. Die machen das große Paket auf und liefern die vielen kleinen darinnen gerade wieder bei DHL ein. Die blaue Schachtel war durch nichts gekennzeichnet, die Endver- packung mit der Folie wurde wohl schon in China gemacht.
mark space schrieb: > Sternstr. 67, 40479 Düsseldorf. Hmm..., ein Wohnhaus direkt am marienhospital vis a vis vom Le DOC ;) mark space schrieb: > Ist offensichtlich ein Importeur für dieses und jenes der nun JLCPCB mit > ins Programm genommen hat. Ja, aber schon seit längerem und ziemlich virtuell. Der Geschäftsführer ist IMHO immer noch ein gewisser Weixing Wu und dieser Herr hat sein Domizil nach wie vor irgendwo in China. Die Patac hat nebst anderen einen Briefkasten im Industriegebiet Mettmann, die Adresse wechselt ca. alle halbe Jahre. Das Versandzentrum wird meines Wissens nach über Dienstleistungsunternehmen im Aircom Park Ratingen abgewickelt, Flughafen, Zoll, alles in der Nähe.
So ich hatte am 15.4. eine Ladung PCBA bei JLCPCB bestellt. 3 Unterschiedliche Layouts. Ca 50 Stück. Ca 10 Bauteile pro Platine wurden bestückt. Einige sogar per Handlötung da THT (Steckverbinder). Versand erfolgte am 22.4. Zustellung war heute am 27.04 mit DHL. Natürlich keine weiteren Gebühren. Versandart: Europacket / DDP. Lieferung wie immer top und sehr günstig. Es gibt nichts zu meckern.
:
Bearbeitet durch User
ich hab am 19.04 bestellt, 2x 5 PCB und 1xPCB + SMT Assembly. 70€, Versand per Global direct line. (YUNExpress) am 23.4 war Final Inspection 25.04 hat es der Carrier mitgenommen 28.04 ist es am Flughafen abgehoben 29.04 gelandet und customs cleared. Da die Sendung DHL noch nicht übergeben wurde denke ich dauert es diesmal etwas länger als 14 Tage ich rechne aber Di-Mi mit der Sendung. Habt ihr auch bemerkt, dass der Versand per Global Direct Line deutlih günstiger geworden ist ? Keine 4 USD mehr bei kleinen Bestellungen. Früher hab ich immer "gesammelt" aber man bekommt das 2 USD Special Offer ja nur 1x, somit kosten die zweiten 5Stück dann 4 usd also ist eine separate Bestellung nur noch 1,80 usd teurer... Peanuts.
:
Bearbeitet durch User

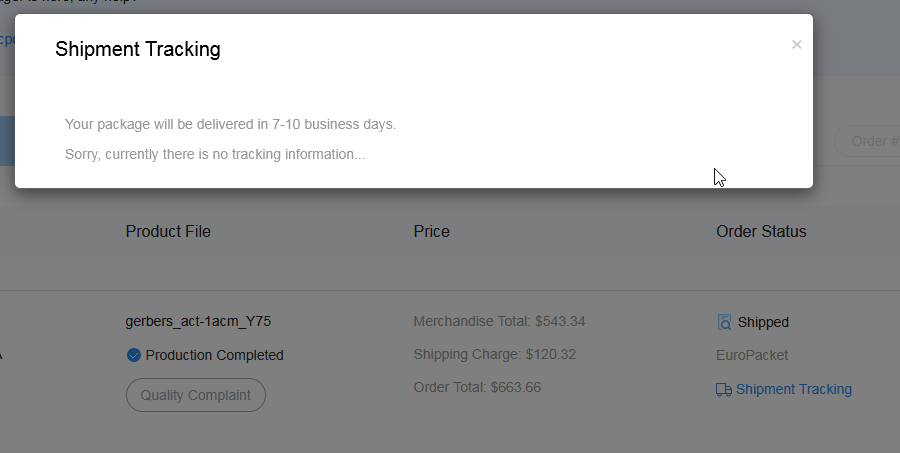

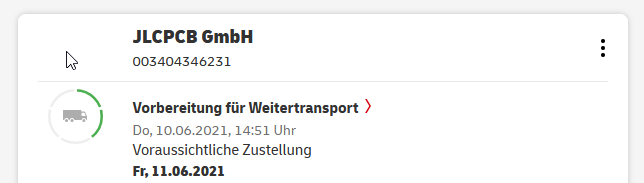

Hab per Europaket bestellt und sehe nur das hier seit einigen Tagen (wurden am 29.4. fertig): > Your package will be delivered in 7-10 business days. > Sorry, currently there is no tracking information... :'(
:
Bearbeitet durch User
Den Text hatte ich auch, es kam aber trotzdem halbwegs pünktlich an. (siehe oben) Gerhard
Gerhard H. schrieb: > Den Text hatte ich auch, es kam aber trotzdem halbwegs pünktlich an. > (siehe oben) Am 8.4. fertig, am 22.4. geliefert 🙈 Hat quasi 2 Wochen gedauert - 7-10 business-days kommt dann schon gut hin. Danke für die Info!
Heute hat mir JLC Platinen geliefert, via Europaket. Als Absender steht JLC drauf, kein Herr Wu oder die Patek-Gmbh. Die Hongkonger schickten sie am 28.04. ab und ich war sehr erstaunt, als ich am Fr die Ankuendigung bekam. Kein tagelanges rumliegen irgendwo. Gruesse Gert
Also, das hat wieder mal prima geklappt. Bestellt bei JLCPCB am 23.04. halb in der Nacht, heute Vormittag (06.05.) geliefert. Macht 12 Tage und ein paar Stunden. Lieferung via Europaket. Reinhard
Ergänzung zu Beitrag "Re: Erfahrungen mit Platinen von JLCPCB / EasyEDA" Bestellt am 19.04 (SMT+PCB), geliefert am 04.05 (15 Tage), mit YunExpress Global Direct Line. Kein Zoll, keine Einfuhr-UmSt (ca. 70€). Übergabe an DHL in Bremen GVZ.

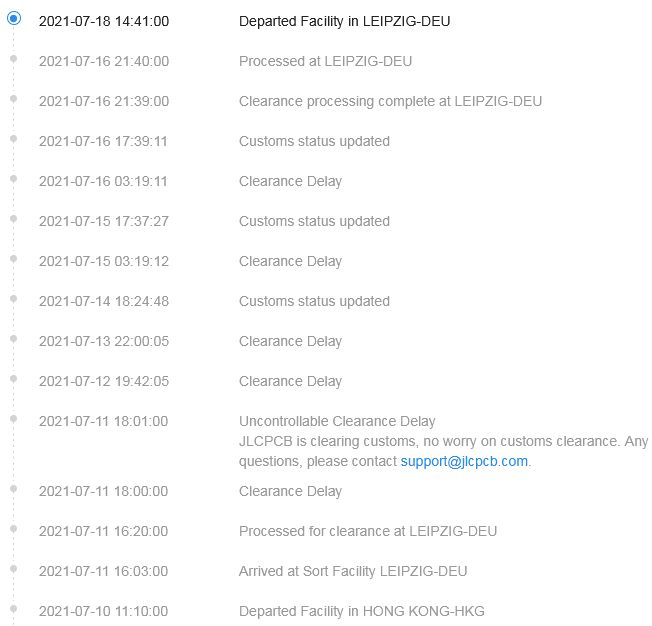

Wir hatten 30 Stück (etwa 18€, preiswerter Versandweg) für eine HV-Kaskade bestellt: Beitrag "Re: Bau einer einstellbaren HV-Quelle 100kV/100µA - erste Fragen" Auftrag ging am 27.4. raus. Platinen kamen am 15.5. hier ohne weitere Probleme (Zoll/USt.) an. Sehr gut fand ich die Nachfrage, ob die Platinen wirklich einseitig, ohne Lötstopplack und Beschriftung und die Fräsungen ohne Beschichtung sein sollen. Sehr guter Service - für wohlgemerkt 18€. HV-Anforderungen sind offenbar doch etwas exotischer :-)
:
Bearbeitet durch Moderator
Chris D. schrieb: > Auftrag ging am 27.5. raus. > Platinen kamen am 15.5. hier ohne weitere Probleme (Zoll/USt.) an. Über ein Jahr? o.O
Andre schrieb: > Chris D. schrieb: >> Auftrag ging am 27.5. raus. >> Platinen kamen am 15.5. hier ohne weitere Probleme (Zoll/USt.) an. > > Über ein Jahr? o.O Meine Korrektur war schnell, aber Du warst schneller ;-)
Chris D. schrieb: > Sehr gut fand ich die Nachfrage, ob die Platinen wirklich einseitig, > ohne Lötstopplack und Beschriftung und die Fräsungen ohne Beschichtung > sein sollen. Sehr guter Service - für wohlgemerkt 18€. Jetzt muss ich doch mal nachfragen: > Fraesungen ohne Beschichtung was ist das? Ich sehe da bei mir nur weisses "Zeugs" als Stirnflaeche, also blankes FR4. Danke Gruesse Gert
:
Bearbeitet durch User
Er meint "unplated", also nicht verzinnt. Translation Server Problem halt.
Gert P. schrieb: > Jetzt muss ich doch mal nachfragen: > >> Fraesungen ohne Beschichtung > > was ist das? Ich sehe da bei mir nur weisses "Zeugs" als Stirnflaeche, > also blankes FR4. Ja, ich dachte auch, das wäre klar gewesen, eben wegen Dom S. schrieb: > cut outs sind doch standardmäßig unplated. Zumal das alles auf dem Board.Cuts-Layer angelegt war. Aber sie haben nochmal nachgefragt. Fand ich gut.
Andre schrieb: > Chris D. schrieb: >> Auftrag ging am 27.5. raus. >> Platinen kamen am 15.5. hier ohne weitere Probleme (Zoll/USt.) an. > > Über ein Jahr? o.O Nein, nur knapp ein Jahr.
Aktuell läuft beim JLCPCB folgender Banner durch: There will be custom clearance delay for EU countries due to the shortage of customs staff caused by COVID-19 and Brexit, special cases can last up to 7 days.
Wie immer bestellt, mit Europacket. Fünf Platinen ca. 150x130mm und passender Stencil (zugeschnitten auf 170x150mm, sodass er mit ins Paket passt) dabei. Bisher immer Zufrieden gewesen und der längste Versand hat 14 Tage (nicht Werktage!) gedauert. Dieses Mal auf deutscher Seite nur Ärger: Verschickt am 30.4. Ankunft in Leipzig 2.5. Zoll bearbeitet am 7.5. Transport über Köln nach Düsseldorf Und seit dem 10.5. liegt es in Düsseldorf. Habe mittlerweile zweimal mit dem JLC Support geschrieben und beide Male wurde ich vertröstet und Sie würden Kontakt mit dem "Germany distributor" aufnehmen und sich dann bei mir melden. Bisher keine Antwort.
Jetzt dreht JLCPCP voellig durch:* Am Di frueh bekam ich die Versandmeldung. Heute war es da. Die Kisten fand ich immer klasse, da konnte man die BE zu dem Projekt schoen zusammenfassen. Aber je groesser die Kisten sind (heute 30 x 21 x 5 cm³), um so verbeulter kommen sie an. *Das ist Satire. Natuerlich freue ich mich. Edit: Europaket
:
Bearbeitet durch User
Europacket schrieb: > Dieses Mal auf deutscher Seite nur Ärger: > > Verschickt am 30.4. > Ankunft in Leipzig 2.5. > Zoll bearbeitet am 7.5. > Transport über Köln nach Düsseldorf > Und seit dem 10.5. liegt es in Düsseldorf. > > Habe mittlerweile zweimal mit dem JLC Support geschrieben und beide Male > wurde ich vertröstet und Sie würden Kontakt mit dem "Germany > distributor" aufnehmen und sich dann bei mir melden. Bisher keine > Antwort. Du bist viel zu ungeduldig. JLCPCB kann jedenfalls nichts dafür wenn es beim deutschen Zoll festhängt. Warum auch immer. Manchmal hat man eben Pech gehabt. Da hilft nur warten. Zudem 14 Tage Liegezeit noch gar nichts sind. Da gibts ganz andere Größenordnungen.
Veit D. schrieb: > JLCPCB kann jedenfalls nichts dafür wenn es > beim deutschen Zoll festhängt Gegen die langsame deutsche Bürokratie habe ich da auch nichts einzuwenden. Allerdings liegt es bereits seit dem 10.5. beim deutschen Versender. Und das finde ich nicht in Ordnung und nervt ein wenig.
Hallo, Ich habe eine übergroße 4 Lagen (Grün), ENIG Platine bestellt (mit Stencil). Bezahlung per PayPal und DHL Express DDP (Verzollung macht JLCPCB). Bestellt am 25. Mai, geliefert am 4 Juni (Österreich). Die Produktionszeiten von 7 Tagen fand ich etwas zu lang. Lieferzeit mit DHL, wie immer TOP (ein Feiertag war leider mit im Paket). Da mit DDP bestellt, musste ich eine Bereitstellungsgebühr nicht bezahlen. Die Platine hätte ich 2 Tage früher gebraucht, dennoch finde ich alles zusammen TOP. EDIT: 5 Platinen, 105x150, 4 Lagen, ENIG mit EP Stencil für 118 EUR. LG, Richard
:
Bearbeitet durch User
Hier insgesamt 7 verschiedene Designs von JLC (je 5 Stück, ein kleine 20 St.). 3 davon mit Bestückung in 2 Lieferungen alles unter 14 Tage (incl DDP). Datenvorbereitung jeweils 10-15 Minuten. Für Gerber deren eagle CAM und für die Bestückung die ulps von JLC (Part und Part Position). Keine Nachfragen, ein falsch gedrehtes Teil wurde ohne Nachfragen korrigiert. Fehler: keine. Gesamtkosten ca. 120 Euro, in Old Germany hätte ich grad mal ein oder zwei der Leiterplatten als Einzelstück und unbestückt bekommen.
Richard B. schrieb: > Die Produktionszeiten von 7 Tagen fand ich etwas zu lang. Wie bitte? Sehr viele Hersteller haben ohne Terminzuschlag sogar noch längere Produktionszeiten. > Die Platine hätte ich 2 Tage früher gebraucht, Dann hättest Du eben für den dreißigfachen Preis bei einem europäischen Eildienst bestellen müssen.
Andreas S. schrieb: >> Die Platine hätte ich 2 Tage früher gebraucht, Wird wohl den Fernost Producer wenig interessieren was er wann braucht. > > Dann hättest Du eben für den dreißigfachen Preis bei einem europäischen > Eildienst bestellen müssen. War es ihm vermutlich nicht Wert, sonst hätte er das ja gezahlt.
Andreas S. schrieb: > Wie bitte? Sehr viele Hersteller haben ohne Terminzuschlag > sogar noch längere Produktionszeiten. JLCPCB gibt die Produktionszeiten mit 4 AT selbst an. Ich habe gehofft, sie schaffen es doch. JLCPCB Express Zuschlag ging auch nicht, weil die Platine zu groß war. Mucky F. schrieb: > Wird wohl den Fernost Producer wenig interessieren was er wann braucht. Das war ein Kommentar von mir. Es wird wohl jedem klar sein, das ich Schuld bin (weil ich so spät bestellt habe). Dafür funktioniert alles wie geplant und alle Tests sind OK. Andreas S. schrieb: > Dann hättest Du eben für den dreißigfachen Preis bei > einem europäischen Eildienst bestellen müssen. Aus Fehlern lernt man. Bei mir war das noch nie so knapp, wie vorige Woche.
Richard B. schrieb: > Das war ein Kommentar von mir. und eher unnötig, genau so wie meine Antwort darauf. > Es wird wohl jedem klar sein, > das ich Schuld bin (weil ich so spät bestellt habe). Da hab ich eine Erwartungshaltung rausgelesen und mich gefragt was der noch will. Zustellung per Interkontinentalrakete? ;-) Kann natürlich auch ganz anders gemeint sein, z.B das wir an deinem harten persönlichen Schicksal teilnehmen weil das PCB zu spät kam :breitgrins > Dafür funktioniert alles wie geplant und alle Tests sind OK. Dann war es ja nicht so schlimm.
Bei der Versandart "EuroPaket" mit DDP gibt leider keine Tracking-Info (mehr). Beim letzten mal mit EuroPaket war noch Tracking dabei...
Ich habe heute eine Mail erhalten das Platinen verschickt wurden, EuroPacket DDP. Und das ist das Tracking dazu: 2021-06-08 23:15:00 Clearance processing complete at HONG KONG-HKG 2021-06-08 23:15:00 Processed at HONG KONG-HKG 2021-06-08 21:40:00 Arrived at Sort Facility HONG KONG-HKG 2021-06-08 18:33:15 Customs status updated 2021-06-08 17:25:00 Departed Facility in SHENZHEN-CHN 2021-06-08 17:24:00 Processed at SHENZHEN-CHN 2021-06-08 17:23:00 Arrived at Sort Facility SHENZHEN-CHN 2021-06-08 15:21:00 Shipment picked up
Angehängte Dateien:
so kenne ich das eigentlich auch. PS: auf nachfrage hat man mir jetzt ein DHL Express (??) Tracking Link geschickt.
:
Bearbeitet durch User
Meine letzte Lieferung von JLCPCB mittels DHL Express (DDP) wurde am Freitagnachmittag um 15:15 Uhr in Fabrik 1 abgeholt und heute um 13:48 Uhr in Kiel zugestellt. Bei der Fertigung gab es aber eine kleine Verzögerung, d.h. deren geschätzte Fertigstellung wurde um ein paar Stunden überschritten. Dennoch wurden die spezifizierte 2-3 Tage Produktionszeit für zwei Designs mit jeweils fünf doppelseitige Leiterplatten eingehalten.
Moin zusammen, dieser Beitrag ist zwar schon etwas älter, aber ich denke er ist nie veraltet oder uninteressant. ;-) Ich möchte einfach mal von meinen gerade gemachten Erfahrungen mit JLPCB berichten. Ich habe letztens 5 Prototypen-Platinen inkl. SMD-Bestückung bestellt. Unter den SMD-Teilen waren auch fünf MAX6817 ICs die mit rund 40 Dollar zu Buche schlugen. Nachdem die Platinen hier ankamen ist gleich beim ersten Test der erste MX6817 abgeraucht. Also genau hingeguckt und siehe da, alle MAX6817 waren um 180° verdreht aufgelötet. Da ich jedoch nicht die Ausstattung habe diese IC zerstörungsfrei von der Platine zu löten um sie zu drehen, würde mich die "Reparatur" der Boards nicht nur die bereits bezahlten 40 Dollar kosten sondern ich muss auch noch neue ICs kaufen (kosten bei Farnell inkl. Vers. rund 34,- Euro). Also habe ich die Boards reklamiert. Obwohl ich definitiv in meinen übermittelten Dateien keinen Fehler habe wollte mich JLPCB mit einem Gutschein über sagenhafte 9 Dollar abspeisen. Nach dem ich dann etwas massiver wurde und nach 'zigfachem hin- und hergeschreibe wurde dieser Betrag auf 27 Dollar erhöht. - Nur was nützt mir ein Gutschein? Bei einem Laden, der für seine Fehler nicht mal einstehen will und dem Kunden nicht mal annähernd den entstandenen Schaden ersetzt, bestelle ich doch sowieso nie wieder. (Was die wahrscheinlich auch wissen und deshalb statt einer Paypal-Erstattung lediglich Gutscheine anbieten) Ich habe denen jetzt noch eine Chance gegeben mich zu besänftigen, wenn die an Ihrem Angebot festhalten mache ich einfach mal einen Fall bei Paypal auf, da die Ware ja nicht funktioniert. :-) Bei Platinen ohne Bestückung mag es mit JLPCB ja funktionieren, aber bei bestückten Boards würde ich die Finger von denen lassen. Viele Grüße Michael
Hallo Michael, das hört sich ja leider nicht so toll an. In der Vorschau war der rote Punkt an der richtigen Stelle? Am Silkscreen ist eine eindeutige Kennzeichnung für Pin1 / das Marking auf dem IC ? Ich hatte bezüglich Orienterung noch keine Probleme - es wurde immer so bestückt wie in der Vorschau. Wenn eine Abweichung vorhanden war, wurde nachgefragt. Ich sehe das aber so - eigentlich sollte JLCPCB dann die PCBs kostenfrei neu machen. Du hast ja mit PayPal gezahlt. Eröffne doch einen Käuferschutzfall bei PayPal. Schildere sehr genau dein Anliegen, bring Beweise (z.B. die SMT Vorschau - auch aus der Order History aufrufbar). Ich habs noch nie gebraucht - aber die 3USD Aufpreis letztens für PayPal war mir das wert.
Dom S. schrieb: > so kenne ich das eigentlich auch. > > PS: > auf nachfrage hat man mir jetzt ein DHL Express (??) Tracking Link > geschickt. Das ist interessant. Der Link den ich bekommen habe war wohl das Sammelpaket von JLCPCB an die PATAC... https://mydhl.express.dhl/de/de/tracking.html#/results?id=6770719502 Mal sehe wie lange die zur Weiterleitung brauchen.
Angehängte Dateien:
da schau her. Der Herr Wu hat ausgedient... ob es wirklich eine entsprechende GmbH gibt werde ich gleich mal recherchieren... Empfänger des DHL Express Paketes war auf jeden Fall PATAC edit: https://www.northdata.de/Jlcpcb+GmbH,+Krefeld/HRB+18173
:
Bearbeitet durch User
Dom S. schrieb: > ob es wirklich eine entsprechende GmbH gibt werde ich gleich mal > recherchieren... Ja gibt es wirklich: https://google.com/maps/1Swfh499ifJAemKTA
Jetzt ist der Link kaputt... Dann eben so: https://www.google.com/maps/embed?pb=!1m18!1m12!1m3!1d2493.058844814618!2d6.622373815763403!3d51.328437479606215!2m3!1f0!2f0!3f0!3m2!1i1024!2i768!4f13.1!3m3!1m2!1s0x0%3A0x0!2s9F388JHF%2B9R!5e0!3m2!1sde!2sde!4v1623386822183!5m2!1sde!2sde
Alle guten Dinge sind drei: https://www.google.de/maps/place/9F388JHF%2B9R (Kann ein Mod die zwei anderen evtl. löschen?)
Ok, das mit der JLCPCB GmbH habt Ihr schon gesehen, ich war gerade etwas überrascht als ich meine Platinen erhalten habe. Ich wollte eigentlich nur was zu dem Tracking schreiben, diesmal musste ich nicht mal mehr nach der zweiten Tracking-Nummer suchen, denn DHL hat mir vier Mails dazu geschickt: Ihre Sendung ist heute am 10.06.2021 von JLCPCB GmbH mit der Sendungsnummer ... an DHL übergeben worden. Ihr Paket ist bald da. Ihr DHL Paket wurde ins Zustellfahrzeug geladen und wird Ihnen heute zwischen 09:40 bis 11:10 Uhr zugestellt. Ihr DHL Paket wird voraussichtlich innerhalb der nächsten 15 Minuten zugestellt. Sehr nett, das DHL Tracking hat sich von unbrauchbar in fast schon zu gut gemausert. :-) 2.6. bestellt, 10 Stück kleine Platinen in blau, heute geliefert. Als Bonus lag noch ein Puzzle in der Schachtel.
Angehängte Dateien:
-
59 KB
Hallo, weiß jemand warum meine DHL-Express Sendung so einen Verlauf nimmt? Köln (inkl. Zollbehandlung) -> Schkeudiz Was für mich erst mal die ganz Falsche Richtung ist. Schkeudiz liegt nicht mal nächerungsweise auf dem Weg von Kölln zu mir nach Stuttgart...
Kommt darauf an wo der DHL Hub liegt. Bei mir laufen DHL Sendungen (Express) aus Hamburg erstmal nach Kassel erst dann Richtung Schleswig Holsten.
so, das war es wohl nun zur Bestellungen bis zu 100USD Einfuhrumsatzsteuerfrei (ja war so, mit Global Direct Line). Global Direct Line ist nun auch mit prepaid tax. Eine technische Frage hätte ich: Bei den Capabiliies heißt es: We don't make rectangle hole/slot,the rectangle hole/slot will be made as round or oval hole/slot by default. Kennt jemand den minimalen Radius der Ecken eines reckteckigen Coutouts (ca. 2.00 x 1.50 mm)
Vier/fünf Zeilen höher, Min Slot Width: 1mm ohne, 0,65mm mit Kupferauflage. Daraus ergibt sich für mich ein Mindestradius von 0,5mm / 0,325mm und genau das hat JLC mir auch schon gefertigt. MfG, Arno
Aber nicht über die "Präzision" erschrecken, das kommt z.B. bei einem Ausschnitt 5,0 x 5,4 mm heraus: Beitrag "Re: KiCad 5.1.9 kleine Unklarheit mit 3D im Footprinteditor" Bild LED_1.jpg Für mich war es OK. Reinhard
Hallo allerseits, ich möchte bald meine (erste) Bestellung bei JLCPCB aufgeben, und bin aktuell ordentlich verwirrt, was die aktuelle EU Einfuhrumsatzsteuer-Thematik betrifft. (Hintergrund: Ich habe bisher diverse Bestellungen bei AliExpress durchgeführt, mich (meist) knapp unterhalb der 22 EUR bewegt und wurde noch nie mit Zoll-Thematiken behelligt, die Sendungen kamen bis auf zwei Verluste stets binnen 2...10 Wochen normal im Briefkasten als Einwurfeinschreiben an. Meine AliExpress-Bestellungen sind für den Moment alle durch, ich warte hier erstmal ab, wie sich das entwickelt mit der elektronischen Eigenanmeldung ab voraussichtlich 1.1.2022) Ich habe ein Konto bei JLCPCB erstellt, ein erstes Projekt hochgeladen, bisserl im Konfigurator herumgeklickt, sieht soweit gut aus. Ich habe die passende FAQ zum Thema EU VAT gefunden: https://support.jlcpcb.com/article/156-eu-vat-e-commerce-rules-adjustments Im Bestellprozess finde ich als zweite Gruppe unter FCA (Duty, customs and GST collected at the time of delivery) - (klingt für mich unattraktiv) die Gruppe DDP (Customs clearance, duty and customs fees handled by JLCPCB.) dort wiederum die eigentlichen Versandarten: - DHL Express Priority (DDP) 3-5 business days This channel is highly recommen3-5 business daysded for customs Taxes & Duties can be pre-paid without extra handling fee.If company users need the tax receipt,please apply for it at the customer center after placing an order. - EuroPacket 8-10 bussiness days This channel is highly recommended for customs Taxes & Duties can be pre-paid without extra handling fee.The English addresses with a house number can ensure smooth delivery - Global Direct Line 10-15 business days We(seller) will help EU tax authorities to collect VAT at the check-out point for the order with an intrinsic value =150EUR according to EU VAT reform. (siehe dazu die verlinkte FAQ: Was ist hier mit VAT will bei colleccted from 2021/6/26 gemeint?) Nun zur eigentlichen Frage/Problem: Welche Variante ist aktuell (also bevor JLCPCB die IOSS Registration erhalten hat und darüber monatlich gesammelt versteuern wird) die für Privatkunden sinnvollste Lösung? Lieferzeit ist mir egal, B2B bin ich nicht (habe somit auch keine Gewerbe-VAT-ID), bleibt also EuroPacket oder Global Direct Line. Sind diese beiden Varianten gleichwertig? Sprich: Ich zahle bei JLCPCB Produktionskosten, Versand und Steuern, und in ca. 2...4 Wochen bekomme ich die Ware per Post ohne weitere Kosten in die Hand gedrückt? Oder gibt es da jetzt seit dem 1.7.21 Fallstricke, und der Postbote hält die Hand auf?
Also, ich habe letztes Wochenende die Gerberdaten hochgeladen und am Freitag hat die Postbotin geklingelt. Das ganze Unterfangen hat 22 Euro + bisschen gekostet. Das waren 10 Platinen 100*130 mm**2. Ja, da war etwas Einfuhrumsatzsteuer dabei weil die gesamte Produktion für Europa in einem Paket über die Grenze geht, und seinen popeligen Anteil bekommt man berechnet und neuerdings auch ausgewiesen. Die Sendung aus China ist am Vormittag bei JLBPCB GmbH in Düsseldorf oder so aufgeschlagen und war am Nachmittag schon wieder bei Inland-DHL. So muss das. Bevor ich meine Super-Duper-Schnell-Privatlieferung mit DHL-Express starte und mich dann 1 Woche mit den Schnarchnasen in Leipzig abgeben muss, nee, das hier ist besser. De facto ein Inlandsgeschäft. Die 4 Euro Umsatzsteuer bekomme ich ehwieso zurück. Und wenn nicht, sch* drauf. Gruß, Gerhard ps. Ich bin "ziemlich" zufrieden. Früher habe ich mal 4-stellig nur für die Photoplots einer Doppeleuropakarte bezahlt, mit doppeltem Preis für nur eine Produktionswoche. Mein Mitleid mit der europäischen Leiterkartenindustrie hält sich in sehr engen Grenzen.
:
Bearbeitet durch User
Gerhard H. schrieb: > Also, ich habe letztes Wochenende die Gerberdaten hochgeladen > und am Freitag hat die Postbotin geklingelt. Europaket? 5 Werktage? Wahnsinn. Unter 14 Tage ging bei mir noch nie was. Meine Bestellug vom Mittwoch ist noch nichtmal fertig produziert - ok ist mit SMT. Ist die Einfurumsatzsteuer so ausgewiesen, dass sie erstattbar ist?
Gerhard H. schrieb: > Bevor ich meine Super-Duper-Schnell-Privatlieferung mit > DHL-Express starte und mich dann 1 Woche mit den Schnarchnasen > in Leipzig abgeben muss, nee, das hier ist besser. Bei meinen letzten Lieferungen war ich ziemlich von DHL Express angepisst. Obwohl ich bei JLCPCB als Versandart DDP gewählt und bezahlt hatte, verlangte DHL Express jeweils eine auch für die Zukunft unwiderrufliche(!) Kostenübernahmeerklärung für jegliche Gebühren, die sie mir im eigenen Ermessen aufdrücken wollen. Ohne solch eine Erklärung bekäme ich einfach nicht mein Paket, auch wenn ja schon alles von JPCPCB bezahlt wurde. Da frage ich mich, ob solch ein Geschäftsgebahren seitens DHL Express nicht schon ziemlich rechtsmissbräuchlich ist und sie dafür hoffentlich eher früher als später ordentlich eins auf den Sack bekommen. Oh, ich vergaß, dass der Aufsichtsratsvorsitzende natürlich mit dem zuständigen Minister oder Staatsanwalt zusammen Golf oder Tennis spielt...
HorstBrömmel schrieb: > Sind diese beiden Varianten gleichwertig? Sprich: Ich zahle bei JLCPCB > Produktionskosten, Versand und Steuern, und in ca. 2...4 Wochen bekomme > ich die Ware per Post ohne weitere Kosten in die Hand gedrückt? > > Oder gibt es da jetzt seit dem 1.7.21 Fallstricke, und der Postbote hält > die Hand auf? Global Direct Line und Euro Paket waren ja sehr ähnlich, beide güstig, eines halt bis max 100$ und als Selbstverzollung (de facto OHNE Umst), bei Euro Prepaid tax. Jetzt zahlst du auch bei Global Direct Line vorher die VAT an JLCPCB. Wie sie das machen? Keine Ahnung. Global Direct Line ist Yun Express. Probiers halt mal aus... Risiko ist ja nicht so hoch.
Bei meiner letzten Bestellung, letzte Woche Samstag, wurde Global Direct Line als DDP angegeben und es wurde neben dem Porto auch VAT angezeigt. In meiner "Order History" wird die VAT jedoch nicht mehr explizit ausgewiesen, sondern ist vom Betrag her in den Versandkosten enthalten. Bisher kamen die Pakete immer irgendwo aus Europa, wo sie von dem chinesischen Spediteur umetikettiert wurden. Insofern bin ich optimistisch dass das auch funktioniert. Wenn mich aber jemand nach ausgewiesener Mehrwertsteuer fragen würde, wäre das mit den vorhandenen Dokumenten schlecht zu belegen.
Habe gestern mal wieder bei JLCPCB bestellt und dabei ist mir aufgefallen, dass man seit neuestem auch Alu-Platinen bestellen kann, und das für den gleichen Preis wie normale FR4-Platinen (also 2$ + Versand + VAT für 10x10cm, bei Abmessungen > 10cm kommt noch eine "Engineering Fee" dazu). Soll wohl ganz gut sein für Power-LEDs die damit besser gekühlt werden können. Hat das schon jemand probiert? Hier sind schon mal ein paar Infos zu den Möglichkeiten/technischen Parametern: https://support.jlcpcb.com/article/157-new-arrival-aluminum-pcb-boards-only-2 Geht leider nur mit einem Layer, also eher für sehr einfache Schaltungen, Hauptanwendung sind wohl wirklich LEDs. Für Leistungselektronik (dicke SMD-Mosfets und so) wäre die bessere Kühlung auch super aber da hat man ziemlich schnell das Problem dass man mit einem Layer nicht sehr weit kommt mit der ganzen Ansteuerung. Eventuell kann man sich da behelfen mit einer zweiten Platine darüber, verbunden entweder mit irgendwelchen SMD Steckverbindern/Stiftleisten oder einfach mit Pogo-Pins. Frontplatten wären auch eine mögliche Anwendung (am besten wahrscheinlich in weiß mit schwarzer Beschriftung). Sonst kriegt man definitiv keine fertig gefräste und beschriftete Alu-Frontplatte für den Preis.
Die Alu-PCBs sind einlagig wohl eher nicht ganz so interessant, aber ggf. ergibt sich mal ein Einsatzfall wo man nur eine gefräste Aluplatte braucht. Evtl mit Lackierung. Was ebenfalls ein neues Feature ist - man kann alle bei LCSC verfügbaren Teile vorbestellen (und bezahlen). Die sind dann in der eigenen Part Lib verfügbar. Je nach Teil gibt es aber Mindestmengen - vom PCA9685 z.B. 20 Stück, was ok ist. Bei einem W25Q128J .. irgendwas, hätte ich 5000 nehmen müssen. Das gibt ganz neue Möglichkeiten! Ich erwarte heute (10.07) mal wieder ein Paket, das ich am 30.06 geordert hatte (incl. SMT) und das am Dienstag 06.07 abgeschickt wurde. Das wäre dann die bisher schnellste Lieferung in meinen rund 20 Bestellungen. EuroPaket. Spannend wir die zeitgleich bestelle Bauteilelieferung von LCSC. Da habe ich die neue Budget-Versandart "RoyalMail & AustrianPost" gewählt. Die hat alleine 5 Tage bis HKG gebraucht. Mal sehen.... Wirklich schade, dass man LCSC und JLCPCB Lieferung nicht (mehr) zusammenfassen kann. Das hätte Potential..
Dom S. schrieb: > Jetzt zahlst du auch bei Global Direct Line vorher die VAT an JLCPCB. > Wie sie das machen? Keine Ahnung. > > Global Direct Line ist Yun Express. > > Probiers halt mal aus... Risiko ist ja nicht so hoch. Das hab ich dann doch auch prompt so gemacht. Hier ein paar Details: - 04.07. bestellt (Versand-Art: DDP / Global Direct Line) - 06.07. fertig produziert - 07.07. Abholung Versand - 10.07. Ankunft Europa - 12.07. Zollfreigabe - 13.07. Sortierzentrum/Umpacken (vermutlich YunExpress Logistics Mörfelden-Walldorf) - 15.07. Übergabe an DHL - 16.07. Übergabe an der Haustür durch Briefträger, keine Nachberechnung, lediglich "Bitteschön, Dankeschön, Schönes Wochenende!" Kosten: Effektiv habe ich 4,12 € für 5 PCBs bezahlt und dabei einen 2 $ Rabattcode für die eigentliche Fertigung genutzt, somit praktisch nur Versand+Steuern bezahlt. Auf der endgültigen Rechnung sind die Steuern nicht extra ausgewiesen, in einem Bestell-Zwischenschritt waren sie jedoch sichtbar. Das ganze hat 12 Kalendertage / 9 Arbeitstage gedauert, ich bin voll zufrieden!
HorstBrömmel schrieb: > Das ganze hat 12 Kalendertage / 9 Arbeitstage gedauert, ich bin voll > zufrieden! Danke dir für deinen ausführlichen Erfahrungsbericht. Dann kann ich beim nächsten Mal beruhigt auch diese Versandart nehmen ☺️
Angehängte Dateien:
-
39 KB
Ich habe gerade mal nachgesehen wo meine letzte Bestellung steckt, eigentlich hätte ich längst eine Nachricht von DHL dazu haben müssen. Verschickt mit EuroPacket und der Luftfrachtcontainer wurde für ein paar Tage in Leipzig aufgehalten.
Ok, jetzt wird alles gut, heute Nachmittag kamen Mails von DHL, morgen sind die Platinen dann wohl hier. Was nur zeigt, man sollte nicht zu einem festen Termin mit den Teilen rechnen, da kann immer was dazwischen kommen. Komischerweise auch immer noch der Zoll.
Angehängte Dateien:
-
1,8 MB

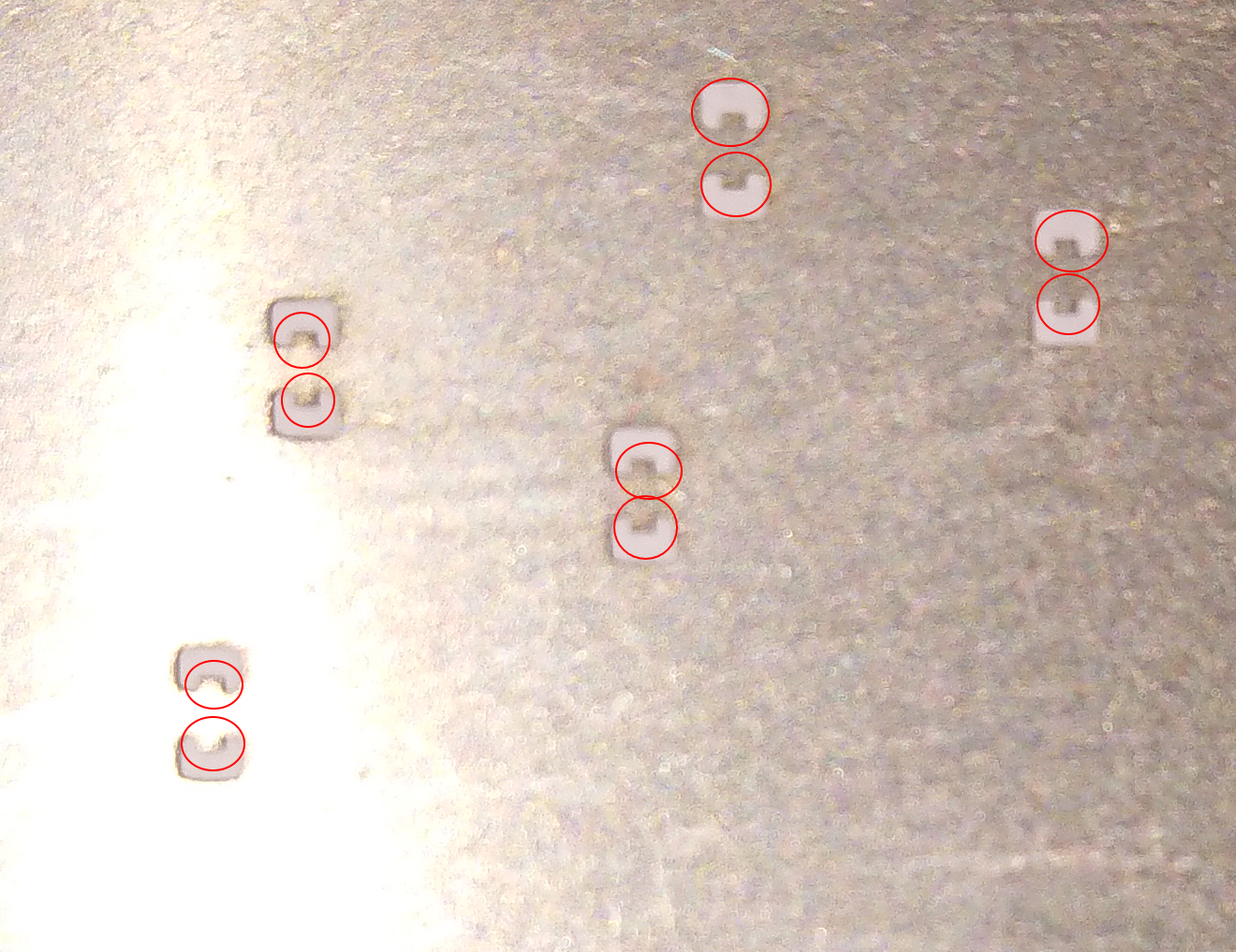

Bei meiner letzten Bestellung sehen im Stencil die Pads von SMD 0805 Kondensatoren (Kicad) aus wie auf dem Bild, überall so ein kleiner Steg. Hatte das Projekt in einer vorhergehenden Version genauso letztes Jahr fertigen lassen, da sahen die Pads normal aus. In dem Gerber File sieht alles i.O. aus und es handelt sich nur um den Stencil der so komisch aussieht. Und auch nur der von den 0805 Footprints, andere Footprints z.B. von einem µC oder LEDs sehen völlig normal aus. Ist das gewollt? Habe mal einen Case aufgemacht.
:
Bearbeitet durch User
Markus M. schrieb: > Ist das gewollt? Habe mal einen Case aufgemacht. Hast Du Schneiddaten für die Pastenmaske bereitgestellt, oder hat der Lieferant die Maske selber anhand der Padgeometrien erstellt? Die Ausschnitte in der Maske sind (fast) immer etwas kleiner als die Pads selber, damit sich die gewünschte Pastenmenge ergibt. Dazu kann man umlaufend was wegnehmen, oder an der Stelle, wo das Bauteil aufliegt, die oben dargestellte Lücke vorsehen. Wie groß die Ausschnitte letztendlich in Relation zur Padgröße sein müssen hängt von der Schablonendicke (125µ, 150µ, 175µ) und vom Lötprozess ab. Körnigkeit der Lötpaste etc. Wenn Du keine Schneiddaten angeliefert und die dazu passende Schablonendicke spezifiziert hast, dann hat der Lieferant was sinnvolles für Dich angenommen. Das wäre dann Service und kein Fehler.
Soul E. schrieb: > Markus M. schrieb: > >> Ist das gewollt? Habe mal einen Case aufgemacht. > > Hast Du Schneiddaten für die Pastenmaske bereitgestellt, oder hat der > Lieferant die Maske selber anhand der Padgeometrien erstellt? Ich habe die Gerber-Files lt. JLCPCB Anleitung erstellt und für den Top/Button "Paste" Layer die .GTP/.GBP Files (das sollte ja der Stencil sein) aus Kicad mitgeschickt - und in diesen Files sehen die Pads mit Gerbview ganz normal aus. > Wenn Du keine Schneiddaten angeliefert und die dazu passende > Schablonendicke spezifiziert hast, dann hat der Lieferant was sinnvolles > für Dich angenommen. Das wäre dann Service und kein Fehler. Die Schablonendicke kann man (wimre) bei JLCPCB garnicht angeben, nach meiner Messung sind es ca. 120µm.
Markus M. schrieb: > aus wie auf dem Bild, überall so ein kleiner Steg. 1,82 MB für ein unscharfes Bild? Ach komm schon ... Lass doch die Optimierung der Bildgröße wenigstens an oder nutze den Makro-Modus deines Handys. Wahrscheinlich haben die Leute da mehr Ahnung als du und wenn du jetzt dein Bauteil in die Paste drückst, dann funktioniert das im Endeffekt besser. Probiere es jedenfalls ein mal aus bevor du alles in der Luft zerreißen willst.
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
