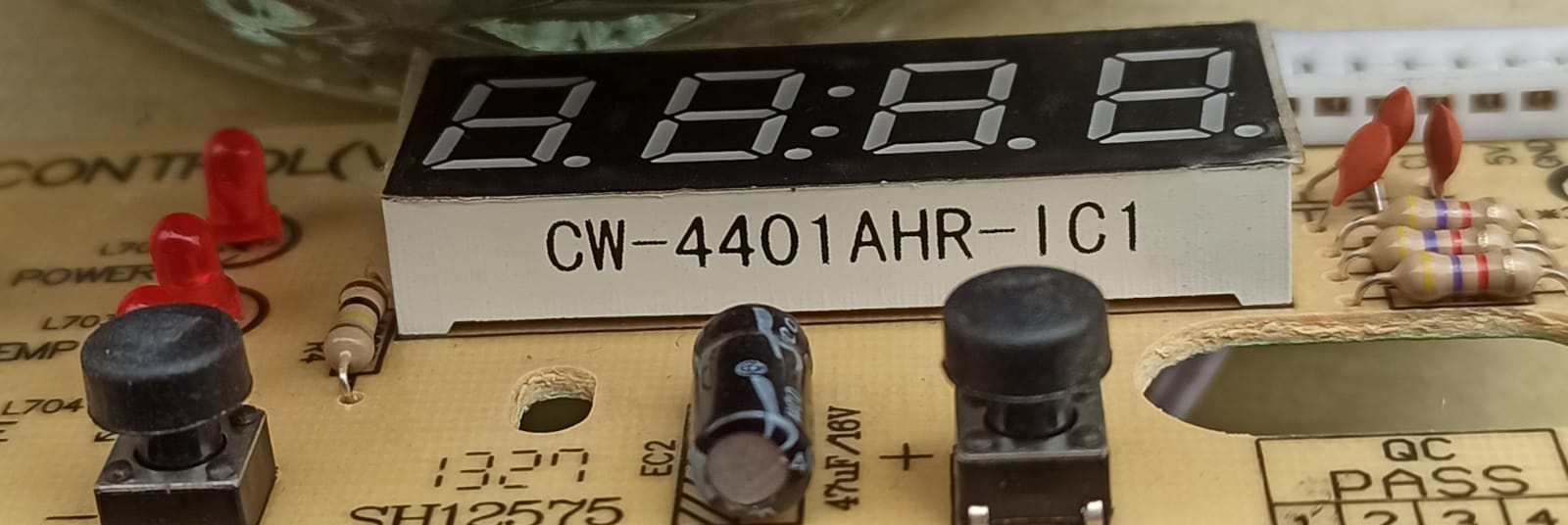

Bedien und Anzeigeeinheit des Induktionskocher? BT-180K_Control(V03) mit der Anzeige CW-4401AHR-IC1. Angesteuert wird es mit 3 Steuerleitungen und GND und +5V Wurde hier schon mal über das Ansteuerprotokoll und natürlich ach die Taster abfrage diskutiert oder sogar gelöst. Die Lösung würde mich interessieren um die Anzeige vielleicht zum Leben zu erwecken. Als 3 Stellige Anzeige und Eingabe möglicherweise nutzbar. MfG alterknacker
Angehängte Dateien:
-
120 KB -
370 KB -
82 KB
:
Bearbeitet durch User
Die Anzeigeeinheit ist aus diesen Kocher! Beitrag "Induktionskocher BT180-K" Die 3 Datenleitungen?? sind mit je einen R-4,7 KOhm gegen Plus verbunden. Mich erstaunt es etwas das ich darüber keinerlei Information finden kann. Stellt mich aber nicht Abseits, da scheinbar hier KEINER eine Information oder Funktionsvorstellung von diesen Teil hat. -10 MfG alterknacker
Al. K. schrieb: > Mich erstaunt es etwas das ich darüber keinerlei Information finden > kann. wenn der Hersteller auf Zack ist, passiert GENAU DAS!
●DesIntegrator ●. schrieb: > wenn der Hersteller auf Zack ist, passiert GENAU DAS! Das sollte dann aber wenigstens hier im Forum ein techn. Echo hervorrufen. MfG alterknacker

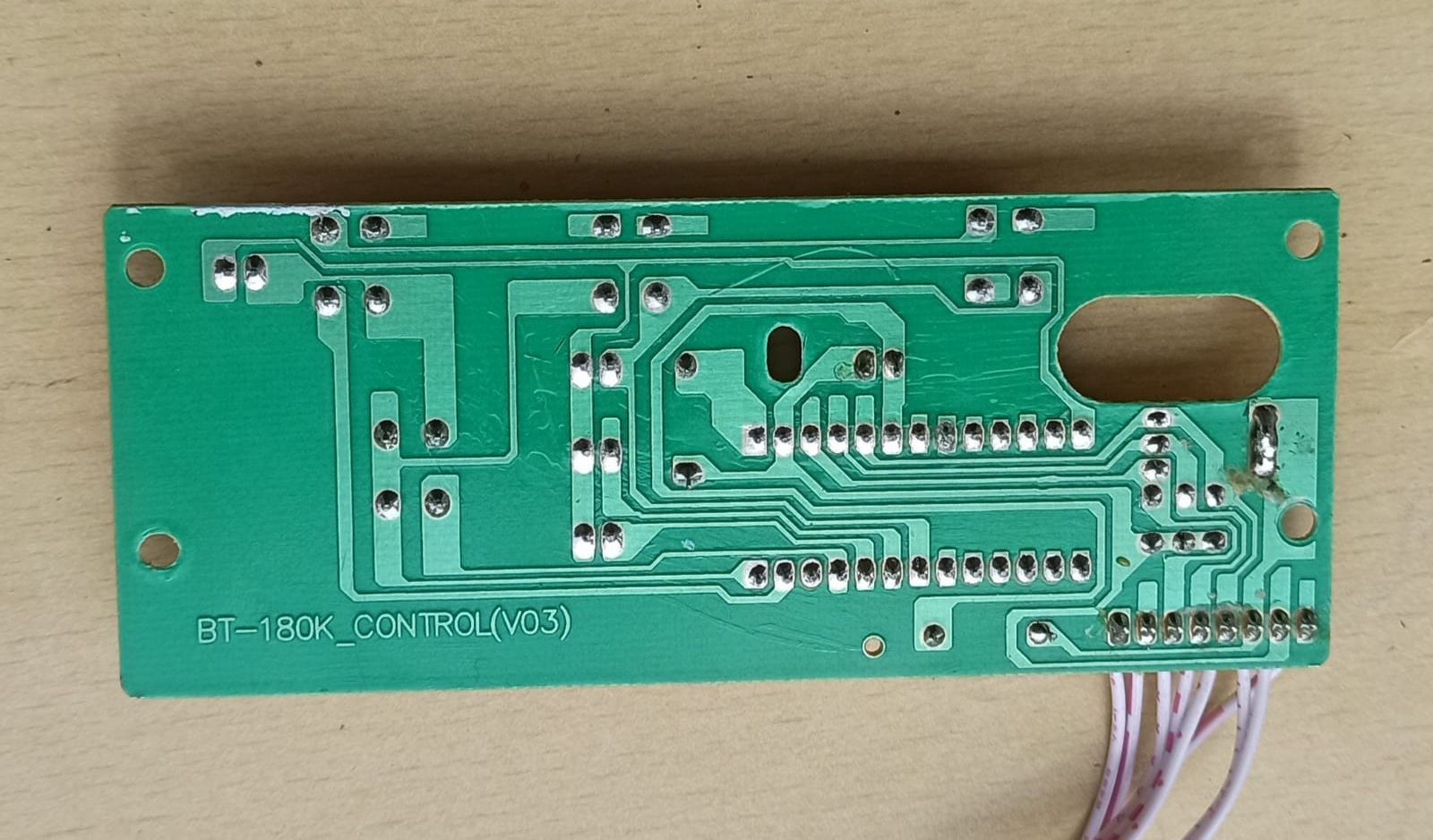

Al. K. schrieb: > Das sollte dann aber wenigstens hier im Forum ein techn. Echo > hervorrufen. Deine Erwartungshaltung ist beeindruckend. Annähernd niemand interessiert sich für so ein grindiges 7-Segment-Display, auch wenn es offenkundig "Intelligenz" in Form eines eingebauten Controllers enthält. Sowas ist langweilig. Warum sich die Mühe machen, darüber nach Informationen zu suchen? Käme so etwas für Eigenentwicklungen in Frage, sähe die Sache anders aus, aber selbst diejenigen, die 7-Segment-Displays verwenden, haben keine Probleme damit, es auf die gewohnte Weise zu tun, und werden nicht versuchen, einer recht sicher kundenspezifischen Spezialanforderung hinterherzulaufen, für die es höchstwahrscheinlich nur ein schlechtes Datenblatt auf chinglish gibt, wenn überhaupt. Ja, ist insofern interessant, als daß der übliche Holtek-Controller entweder weggelassen oder gleich ins Display integriert wurde. Du könntest das Ding mal auslöten und ein Bild der Unterseite zeigen, vielleicht sieht man ja was.
Wenn man mal vom Layout ausgeht ist das 4 stellige Display eh grade mal im besten Fall 2 stellig angesteuert. Warum man da statt einem Doppel oder 2 einzelnen ein 4fach verwendet hat, wird sicher nen Grund haben, vermutlich sind die in den bei den Stückzahlen angefragten Mengen einfach bloss billiger.
Uli S. schrieb: > Wenn man mal vom Layout ausgeht ist das 4 stellige Display eh grade mal > im besten Fall 2 stellig angesteuert. Nee, das ist sicher nicht der Fall. Sieh Dir mal an, wie die Taster angeschlossen sind ... und die zusätzlichen LEDs auf der Platine.
https://www.mikrocontroller.net/attachment/607702/Art-Land.jpg Die Anzeige wird 3 Stellig genutzt. Auslöten möchte ich das jetzt noch nicht,ist ja doch schon ein etwas exotisches Teil. Für einen Bastler ein Experiment Wert. Könnte doch Takt,Daten,lesen/schreiben sein. MfG alterknacker
:
Bearbeitet durch User
Angehängte Dateien:
-
250 KB -
280 KB -
140 KB -
250 KB

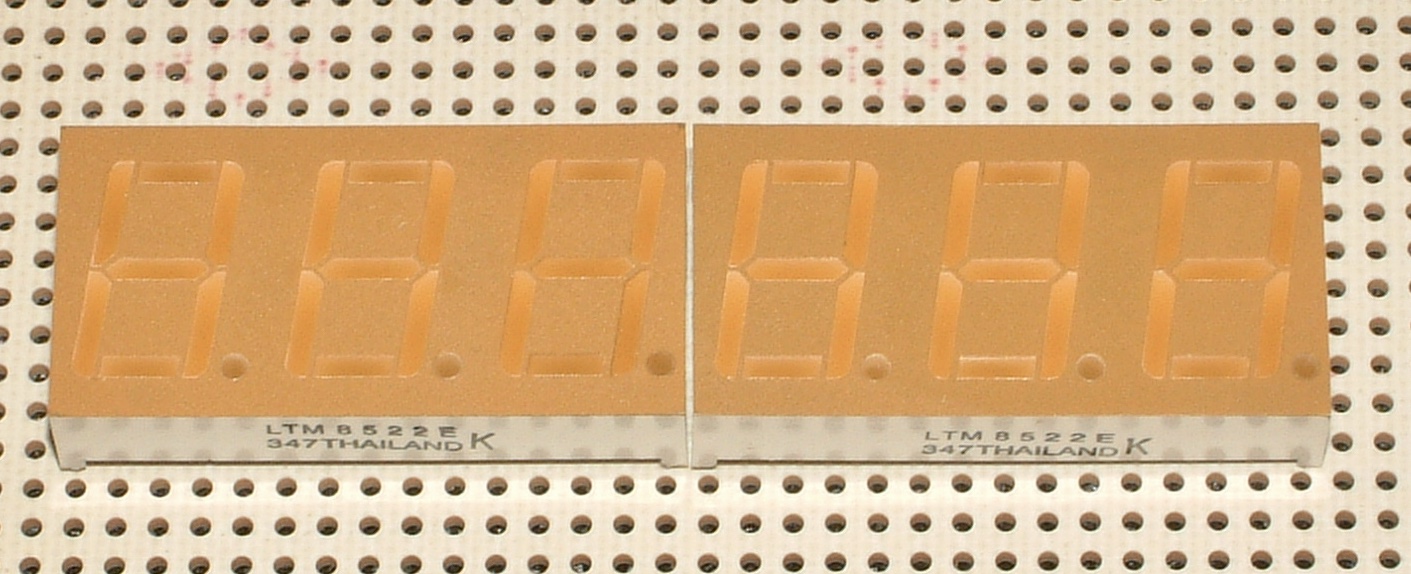

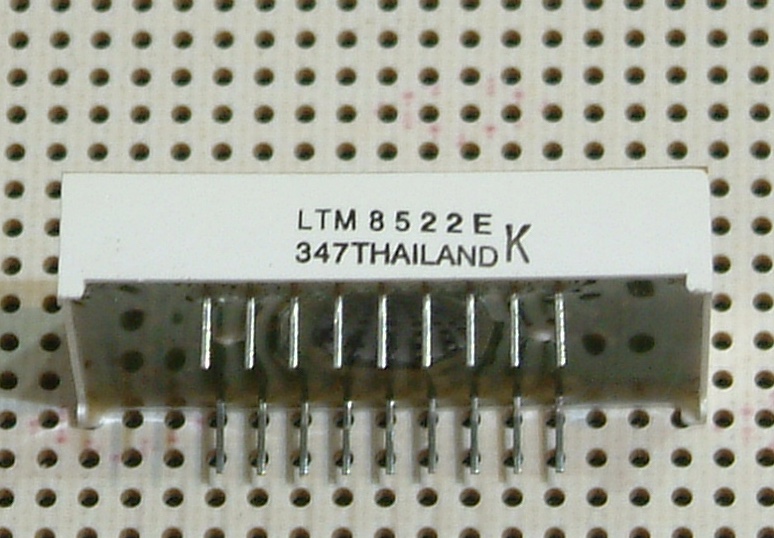

Al. K. schrieb: > Die 3 Datenleitungen?? sind mit je einen R-4,7 KOhm gegen Plus > verbunden. Das werden Clock, Daten und ggf. R/W sein. R/W vermute ich weil das Display auch für die Abfrage der Tasten zuständig ist. > Mich erstaunt es etwas das ich darüber keinerlei Information finden > kann. Ich habe auch nichts gefunden. Vielleicht ein kundenspezifisches Display? > Stellt mich aber nicht Abseits, da scheinbar hier KEINER eine > Information oder Funktionsvorstellung von diesen Teil hat. Funktionsvorstellung habe ich, weil ich ähnliche Displays habe, Typ LTM8522, 3-stellig. Die Ansteuerung erfolgt seriell. 10 Ausgänge können z.B. für die Ansteuerung von LEDs verwendet werden. Der Aufwand ein einzelnes Display zum laufen zu bringen wird sich aber wohl eher nicht lohnen.
:
Bearbeitet durch User
Jörg R. schrieb: > Der Aufwand ein einzelnes Display zum laufen zu bringen wird sich aber > wohl eher nicht lohnen. Al. K. schrieb: > Für einen Bastler ein Experiment Wert. > Könnte doch Takt,Daten,lesen/schreiben sein. 500 Ohm-R als Schutz in die Datenleitungen und ein kleines Controller Testprogramm. Wenns erst mal leuchtet, dann gehts vorwärts.. Vielleicht meldet sich Einer welcher mit diesen Teil schon experimentiert hat. Die Induktionskocher Platine ist immerhin aus dem Jahr 2009. MfG alterknacker
:
Bearbeitet durch User
Habe alles vorbereitet für das Steckbrett. Schon damit ein wenig experimentiert.Die Anzeige bleibt dunkel. Wer Lust hat mit dem Teil zu experimentieren sollte sich melden. Ich habe keine Lust mehr solche Teile zum Leben zu erwecken.;-)) MfG alterknacker
:
Bearbeitet durch User
Al. K. schrieb: > Habe alles vorbereitet für das Steckbrett. > Schon damit ein wenig experimentiert.Die Anzeige bleibt dunkel. > Wer Lust hat mit dem Teil zu experimentieren sollte sich melden. > Ich habe keine Lust mehr solche Teile zum Leben zu erwecken.;-)) Entsorge das Teil fachgerecht. Der Aufwand ein einziges Display zum laufen zu bringen ist viel zu hoch. Niemand wird dieses einzelne Display einsetzen.
Al. K. schrieb: > Teil zu experimentieren sollte sich melden. > Ich habe keine Lust mehr solche Teile zum Leben zu erwecken.;-)) Jörg R. schrieb: > Niemand wird dieses einzelne Display einsetzen. Meine Anforderung heißt drei , darunter verbaue ich nichts: Ein Teil zum gleich kaputt machen und eines im Bestand, falls mal eine Reparatur notwendig wird. alterknackers Display kann nur interessant sein, falls es jemand als Ersatz benötigt. Gibt es bestimmt auch, aber ob der dann gerade nach hier findet?
Jörg R. schrieb: > Entsorge das Teil fachgerecht. Der Aufwand ein einziges Display zum > laufen zu bringen ist viel zu hoch. Niemand wird dieses einzelne Display > einsetzen. Vor 20 Jahren wäre das eine schöne Bastleraufgabe gewesen, leider gibt es nur noch wenige welche diese Herausforderung kennen. Das Teil wird nicht weggeschmissen, kommt aber dann in die Elektronikschrottsammelkiste. MfG alterknacke
Manfred P. schrieb: > alterknackers Display kann nur interessant sein, falls es jemand als > Ersatz benötigt. Gibt es bestimmt auch, aber ob der dann gerade nach > hier findet? Es gibt auch Bastler, welche dies als Herausforderung sehen, so etwas zum leben zu erwecken. Ich habe dies auch vor sehr langer Zeit so gesehen.. MfG alterknacker
Al. K. schrieb: > Jörg R. schrieb: >> Entsorge das Teil fachgerecht. Der Aufwand ein einziges Display zum >> laufen zu bringen ist viel zu hoch. Niemand wird dieses einzelne Display >> einsetzen. > > Vor 20 Jahren wäre das eine schöne Bastleraufgabe gewesen, > leider gibt es nur noch wenige welche diese Herausforderung kennen. Doch, die gibt es hier auch noch. Nur lohnt es sich für ein einzelnes Display nicht. Wer heute ein Display für einen uC oder sonst was benötigt nimmt etwas aktuelles, für das es bei Bedarf auch Ersatz gibt. Du hast ja auch keine Lust mit dem Display zu experimentieren, obwohl ich Dir ein DB mit einem ähnlichen Display verlinkt habe. Manfred P. schrieb: > Al. K. schrieb: >> Teil zu experimentieren sollte sich melden. >> Ich habe keine Lust mehr solche Teile zum Leben zu erwecken.;-)) > > Jörg R. schrieb: >> Niemand wird dieses einzelne Display einsetzen. > > Meine Anforderung heißt drei , darunter verbaue ich nichts: Ein Teil > zum gleich kaputt machen und eines im Bestand, falls mal eine Reparatur > notwendig wird. Ja, sehe ich auch so. Wobei 3 schon das unterste Minimum ist. @Al. K. Biete das Teil doch im Markt zu verschenken gegen Erstattung der Versandkosten an. Ich bezweifle jedoch dass sich jemand findet, denn für ca. 2,50,- Euro (Warensendung plus Umschlag) gibt es bessere aktuelle Displays. Du weißt vermutlich nicht einmal ob es überhaupt funktioniert.
:
Bearbeitet durch User
Jörg R. schrieb: > Ja, sehe ich auch so. Wobei 3 schon das unterste Minimum ist. Einen Bastler interessiert nicht die Stückzahl, sondern ob er eine Lösung findet. Finanzielle Gründe stehen nicht zur Debatte. Es kostet nur Zeit und Wissen... In einer AG zu zeigen wie man zu einer Lösung kommt ist etwas was das das Bastlerherz in Wallung bringen kann. ;-))
Jörg R. schrieb: > @Al. K. > Biete das Teil doch im Markt zu verschenken gegen Erstattung der > Versandkosten an. Ich bezweifle jedoch dass sich jemand findet, denn für > ca. 2,50,- Euro (Warensendung plus Umschlag) gibt es bessere aktuelle > Displays. Es geht doch nicht um die Anwendung, sondern um die Herausforderung es zum Leben zu erwecken. > Du weißt vermutlich nicht einmal ob es überhaupt funktioniert. Bis zum Ausbau aus dem Kocher war es noch O.K. Wer mich kennt und das sind nicht wenige werden IHREN weg schon finden. MfG alterknacker
:
Bearbeitet durch User
Beitrag #7494557 wurde vom Autor gelöscht.
@TO Gibt es noch Beschriftung auf dem oberen Rand des Displays, die z.B. auf einen Hersteller schließen lässt? Mein Ehrgeiz ein Datenblatt für das Display zu finden ist noch nicht erloschen. Viel Hoffnung habe ich allerdings nicht mehr.
:
Bearbeitet durch User
Jörg R. schrieb: > Mein Ehrgeiz ein Datenblatt für das Display zu finden ist noch nicht > erloschen. Viel Hoffnung habe ich allerdings nicht mehr. Das Wissen findet seinen Weg. ;-)) MfG alterknacker

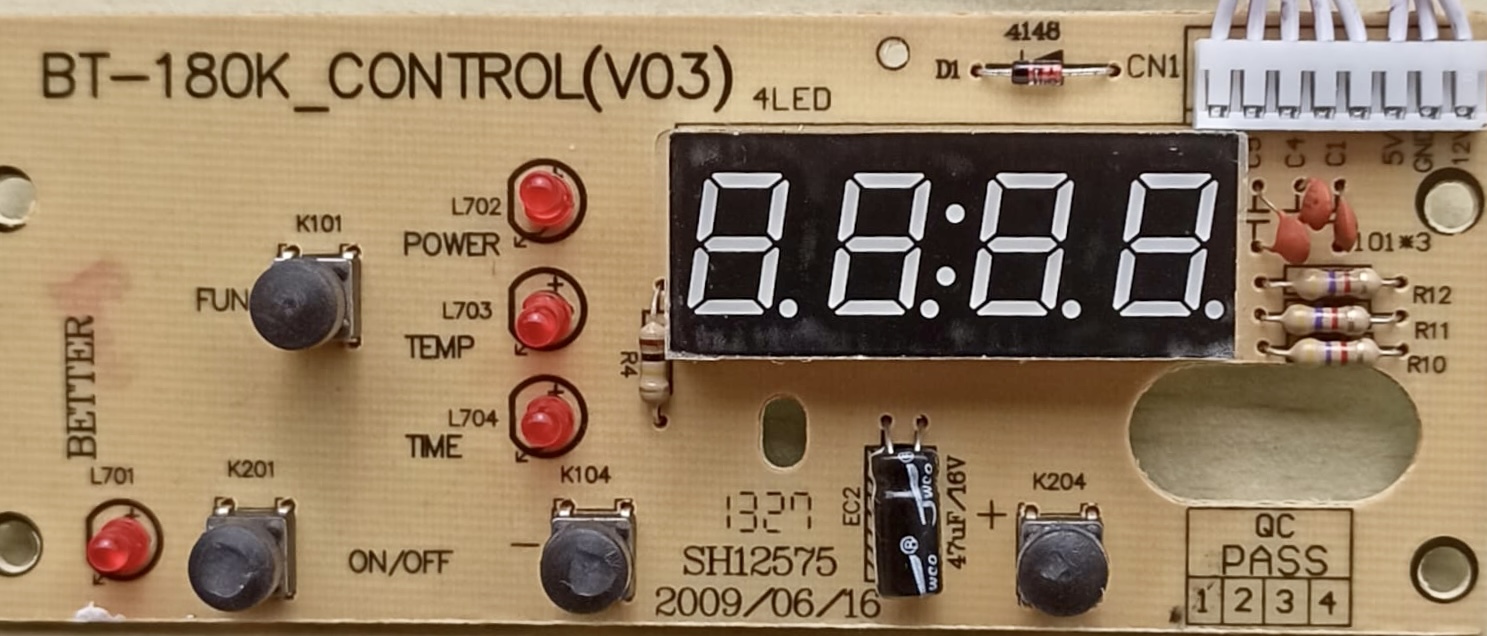

Al. K. schrieb: > Jörg R. schrieb: >> Du weißt vermutlich nicht einmal ob es überhaupt funktioniert. > Bis zum Ausbau aus dem Kocher war es noch O.K. Hast Du den Kocher noch? Dann könntest Du doch einfach einen Logik-Analyser an die 3 Leitungen anschließen, die ich mit A,B,C beschriftet habe. https://www.mikrocontroller.net/attachment/608635/Platine-H.jpg
Jörg R. schrieb: > Hast Du den Kocher noch? Dann könntest Du doch einfach einen > Logik-Analyser an die 3 Leitungen anschließen, die ich mit A,B,C > beschriftet habe. Das hätte ich machen können, da das Anzeigeteil noch Funktionsfähig war. Mein einfacher LA wäre dann endlich mal eingesetzt worden. Die Steuerplatine gibt es nicht mehr. Beitrag "FD 650B-S LED Ansteuerung" Diese hatte ich jetzt auch für das Steckbrett vorbereitet. MfG alterknacker
:
