Suche Schaltplan zu altem Labornetzgerät

[Constanze H. (warteschleife)]

Zur Restaurierung dieses Gerätes suche ich einen Komplettschaltplan.
Das ist ein altes Gerät von Hera, wahrscheinlich aus den späten 70er
Jahren.
Anscheinend gibt es hierzu keine Unterlagen im www.

Vielen Dank
Constanze

[Wegstaben V. (wegstabenverbuchsler)]

Constanze H. schrieb:
> Zur Restaurierung dieses Gerätes suche ich einen Komplettschaltplan.

kennst du die genaue Modellbezeichnung?
funktioniert das Netzteil denn nicht mehr?
Kannst du ein Foto von den Innereien machen?
Hattest du schon mal Kontakt mit der Firma hera aufgenommen, was meinen
die?

[Rainer D. (rainer4x4)]

Imho gehört das zu einem Hera Labortisch. Schaust Du:
https://img.kleinanzeigen.de/api/v1/prod-ads/images/1f/1ff54f29-7536-460f-8a15-bcd901a18d2c?rule=$_59.JPG

[Rainer D. (rainer4x4)]

Imho gehört das zu einem Hera Labortisch. Schaust Du:
https://img.kleinanzeigen.de/api/v1/prod-ads/images/1f/1ff54f29-7536-460f-8a15-bcd901a18d2c?rule=$_59.JPG

Bilder
https://bw-ausverkauf.de/produkt/regeltrafo-aus-hera-laborsystem-0-30-volt-0-10-ampere-gleichstrom/

Zum schwächeren Netzteil, 2 oder 3A könnte ich evtl noch Unterlagen
besorgen, sofern überhaupt noch im Einsatz. Das 10A Teil hatten wir
nicht in unseren Tischen.

[Rainer W. (rawi)]

Constanze H. schrieb:
> Zur Restaurierung dieses Gerätes suche ich einen Komplettschaltplan.

Was fehlt dem guten Stück denn?
Was stehen auf dem Typenschild für Kenndaten und wie geht es den
Kondensatoren?

[Wollvieh W. (wollvieh)]

Constanze H. schrieb:

> Anscheinend gibt es hierzu keine Unterlagen im www.

Als ich vor kurzem diese These aufstellte, widersprach mir (leider)
niemand.
Beitrag "Warum gibt es so wenig Unterlagen zu (alten) Laborsystemen wie Hera, Erfi"

Man kriegt zwar die Bedienungsanleitung und Schaltpläne vom
Mondlandecomputer, aber absolut nichts zu diesen Laborsystemen.

Dem Einschub fehlt übrigens der oben angeklebte Alustreifen mit der
genauen Bezeichnung. Durch die Sense-Leitungen ist immerhin eindeutig,
daß es ein geregeltes Netzteil ist, und den Instrumenten nach wenig
überraschend ein 30V/10A. Von denen es aber auch einige Varianten gab.

[Vanye R. (vanye_rijan)]

> Mondlandecomputer, aber absolut nichts zu diesen Laborsystemen.

Man mag das natuerlich schon aus Prinzip bedauern, aber was anderes
ausser einem LM741 und eine dicke Endstufe soll da schon drin sein?

Vermutlich wuerde es reichen hier ein gutes Bild zu posten und jeder
zweite koennte genau sagen an welcher Stelle man kurz messen muss
um den Fehler zu finden.

Vanye

[Constanze H. (warteschleife)]

Vielen Dank für die bisherigen Antworten.

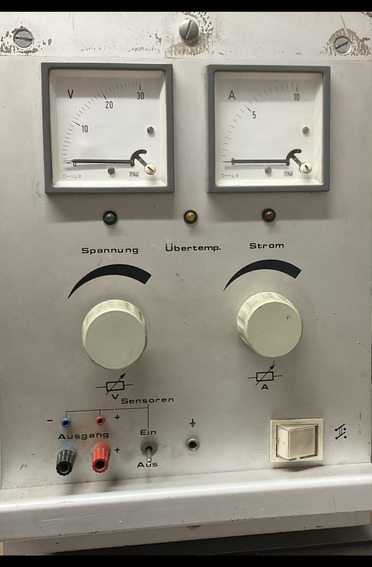

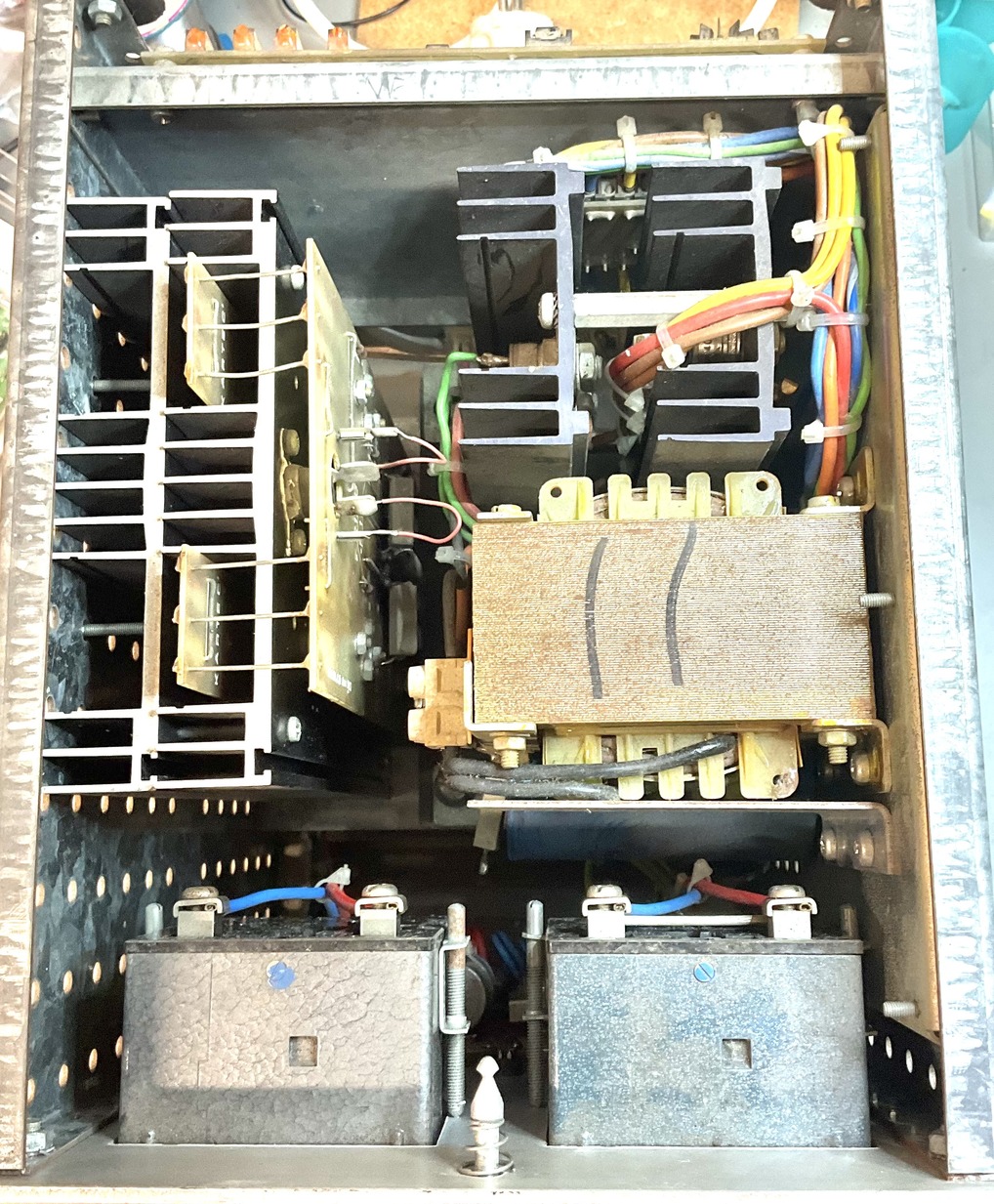

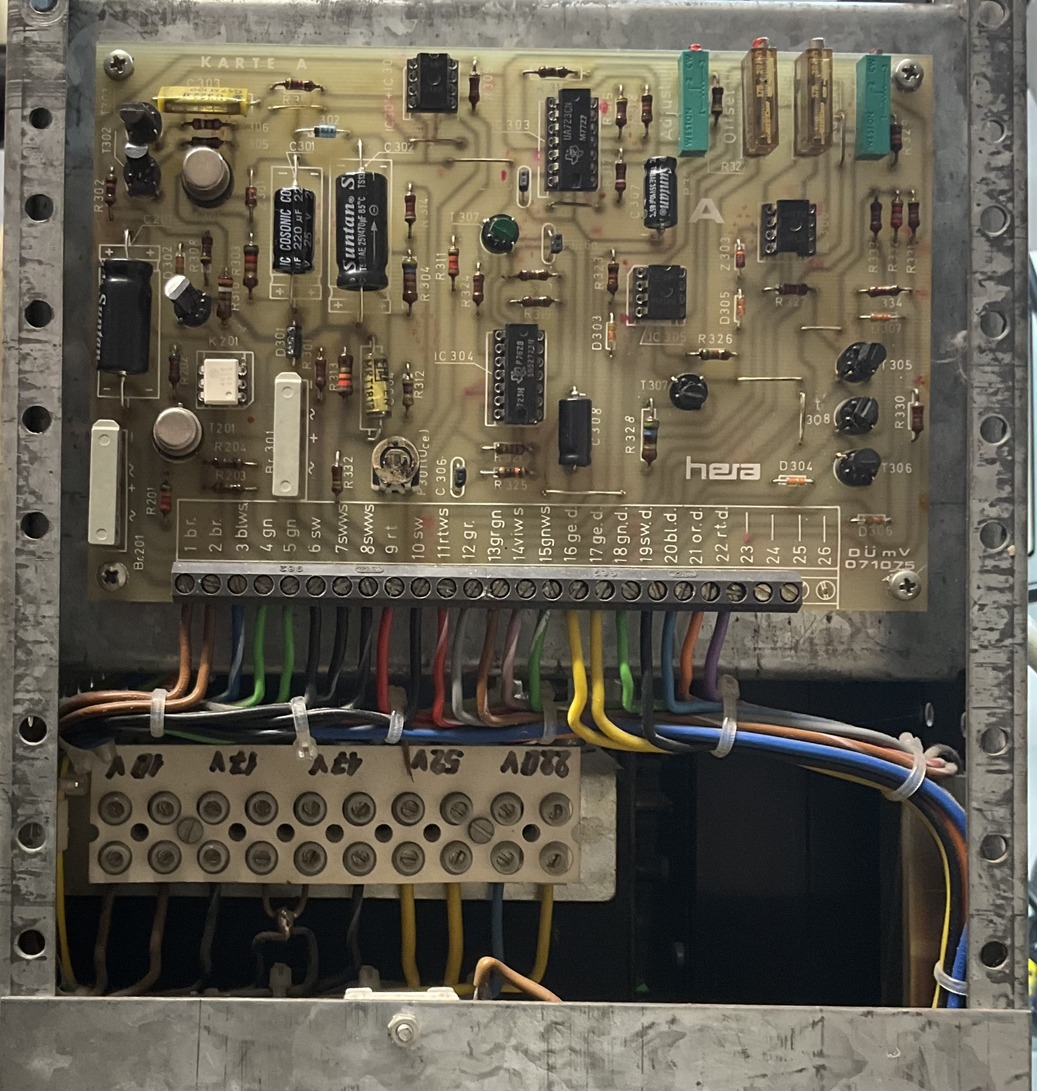

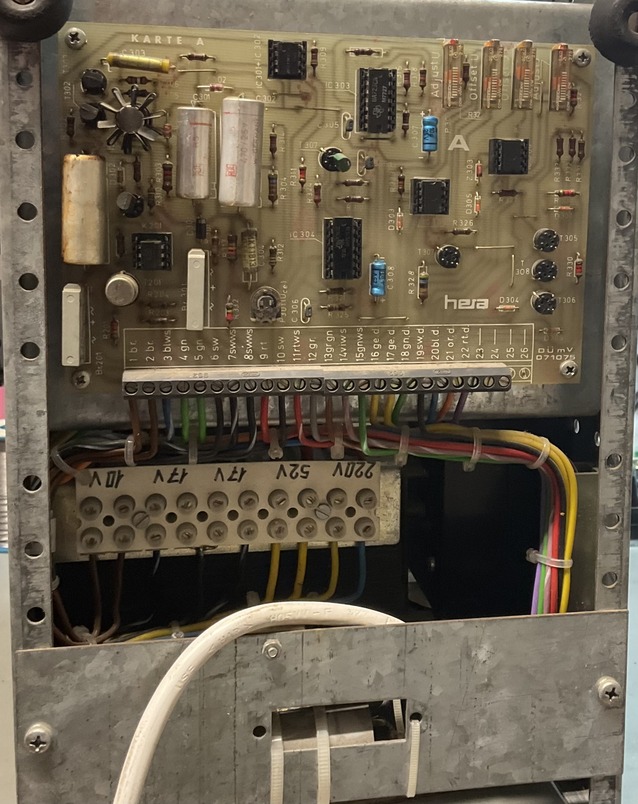

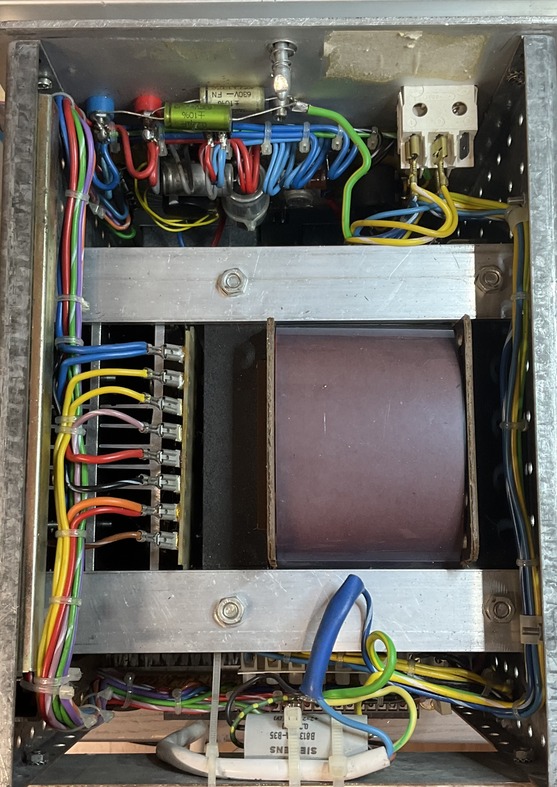

Hier sind noch die angefragten Fotos der anderen Ansichten.
Es gibt ansonsten keinerlei Typenschild oder andere Kennzeichen am
Gerät.

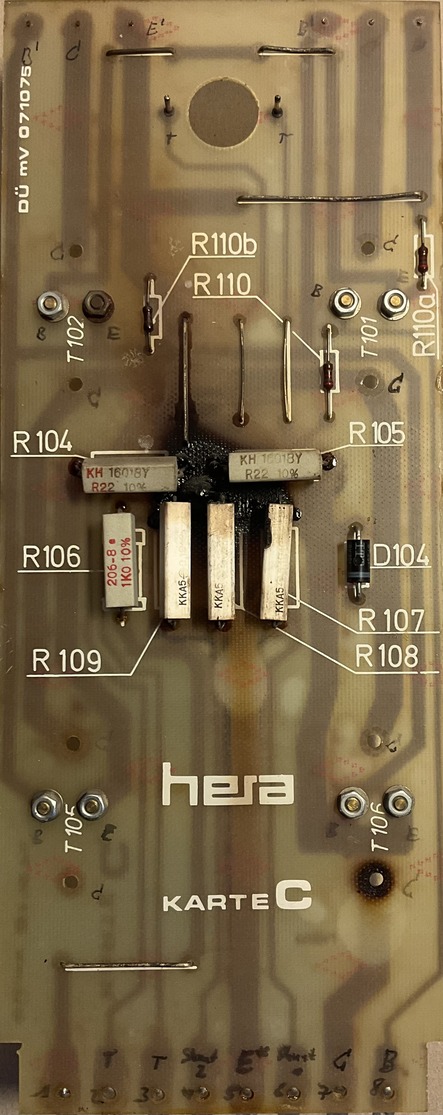

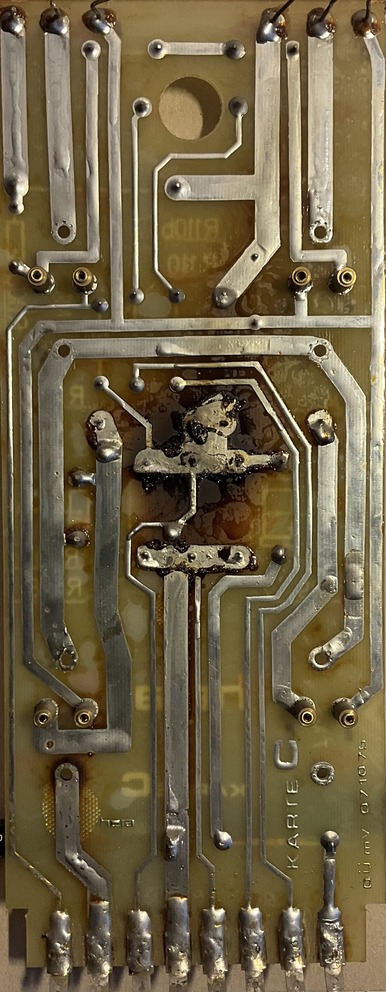

Anbei auch ein pdf mit meinem reverse-engineering der Reglerkarte falls
es jemand brauchen kann.

Das Teil hat zwar im Wesentlich nur die 741 / Endstufen - Lösung im
Leistungsteil, besitzt aber eine halbgesteurte, symmetrische B2HK-SR
Schaltung mit Thyristoren als Gleichrichter mit nachgeschalteter Drossel
und Freilaufdiode als Buck-converter. Damit spart man sich etliche Watt
Verlust an der Endstufe.

Zum Thema:
Ich habe 2 dieser Geräte hier sowie ein paar extra Reglerkarten.
Beide Teile bekam ich (reichlich lädiert) von einem netten
Forumsmitglied geschenkt und möchte sie einfach gerne wieder zum Laufen
bringen (einfach nur weil...).
Ein Gerät ist bereits wieder funktionsfähig nachdem ich die Reglerkarte
gereinigt und mit neuen Elkos bestückt habe (und alle 25V Elkos durch
35V Typen ersetzt wurden) sowie die Zerstörungen an der Frontblende und
den Ausgangsbuchsen beseitigt wurden.
Lediglich das Amperemeter ist hier in der Vergangenheit zerstört worden
und muss noch ersetzt werden.

Das 2. Gerät ist in wesentlich schlechterem Zustand, es sind leider
deutliche Schmorspuren auf der Platine der Leistungstransistoren zu
erkennen, daher spreche ich hier lieber von einer Restaurierung als von
einer Reparatur.
Hier wird die Reglerkarte noch gegen eine renovierte Version getauscht
werden, daher bitte keine Kommentare zu dieser Karte.

Ich benötige auch keine Hilfe für die elektrische Reparatur oder
Fehlersuche sondern möchte lediglich unnötige Arbeit vermeiden wo es
geht.
Daher hatte ich nach einem Gesamtschaltplan gefragt bevor ich mir die
Mühe mache, den beim Zerlegen des Gerätes zu erstellen.
Das ist alles. Sollte es dieses Dokument nicht geben, dauert die
Restaurierung halt länger. Das ist bei einem Bastelprojekt
ja durchaus erträglich.

Viele Grüße

[Wollvieh W. (wollvieh)]

Vanye R. schrieb:

> Man mag das natuerlich schon aus Prinzip bedauern, aber was anderes
> ausser einem LM741 und eine dicke Endstufe soll da schon drin sein?

Zum Beispiel Trimmer, von denen man ohne Beschriftung nur raten kann,
was sie tun. Auch die Kenntnis der technischen Daten kann beim Betrieb
nicht schaden.

> Vermutlich wuerde es reichen hier ein gutes Bild zu posten und jeder
> zweite koennte genau sagen an welcher Stelle man kurz messen muss
> um den Fehler zu finden.

Gewiß sind Schaltpläne in der heutigen Zeit völlig überbewertet. Ein
einfacher Wurf von Hühnerknochen auf die Platine ist da wesentlich
zielführender. :)

Constanze H. schrieb:
> Es gibt ansonsten keinerlei Typenschild oder andere Kennzeichen am
> Gerät.

Ursprünglich klebte an einer Seite mal ein Typenschild. Auf dem aber
auch nur "Gerätetyp 123.456.7" stand. Damit kann man nur herausfinden,
welchen nicht existierenden Unterlagensatz man bräuchte. :)

Auf Ebay verkauft einer mehrfach Originalanleitungen für die 4A-Version.
Also irgendwann und irgendwo auf diesem Planeten muß es mal Papiere zu
den Labortischen gegeben haben.

[Constanze H. (warteschleife)]

und hier ist die getoastete Endstufe.
Zum Glück sind die 2N3055 heile geblieben.
